ГОСТ 6357-81 (СТ СЭВ 1157-78). Основные нормы взаимозаменяемости. Резьба трубная цилиндрическая

1. Профиль

2. Основные размеры

3. Допуски

4. Обозначения резьбы

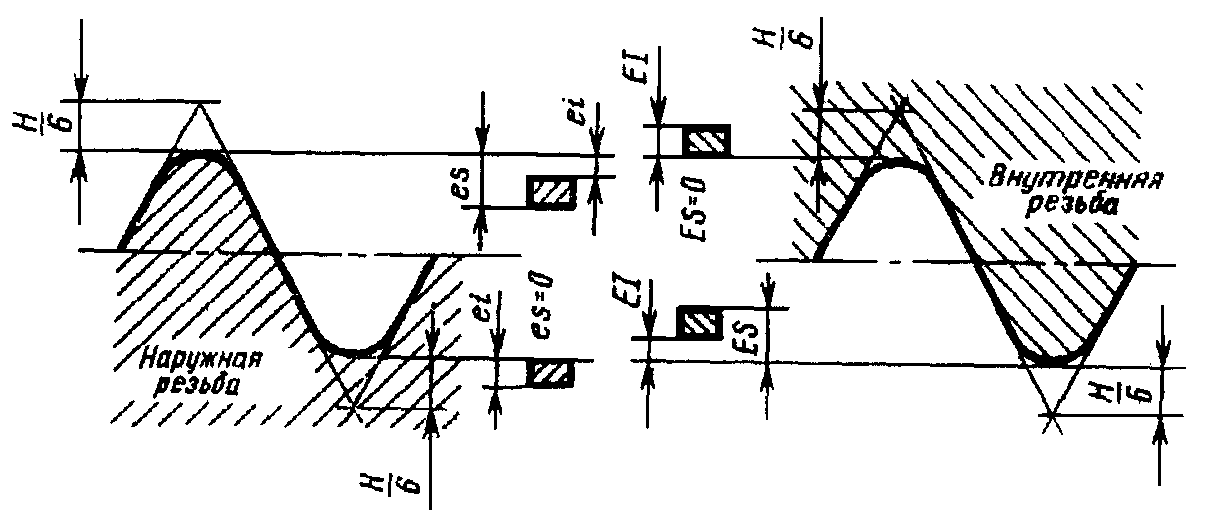

Приложение. Предельные отклонения среза вершин и впадин резьбы

Утвержден и введен в действие

Постановлением Госстандарта СССР

от 30 декабря 1981 г. N 5790

ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР

ОСНОВНЫЕ НОРМЫ ВЗАИМОЗАМЕНЯЕМОСТИ

РЕЗЬБА ТРУБНАЯ ЦИЛИНДРИЧЕСКАЯ

Basic norms of interchangeability.

Pipe cylindrical thread

ГОСТ 6357-81

(СТ СЭВ 1157-78)

Группа Г13

Взамен ГОСТ 6357-73

Постановлением Государственного комитета СССР по стандартам от 30 декабря 1981 г. N 5790 срок введения установлен с 01.01.1983 г.

Разработан Министерством станкостроительной и инструментальной промышленности.

Исполнители: М.А. Палей, Г.С. Кудинова.

Внесен Министерством станкостроительной и инструментальной промышленности.

Зам. министра А.Е. Прокопович.

Настоящий стандарт распространяется на трубную цилиндрическую резьбу, применяемую в цилиндрических резьбовых соединениях, а также в соединениях внутренней цилиндрической резьбы с наружной конической резьбой по ГОСТ 6211-81, и устанавливает профиль, основные размеры и допуски резьбы.

Стандарт полностью соответствует СТ СЭВ 1157-78.

1. ПРОФИЛЬ

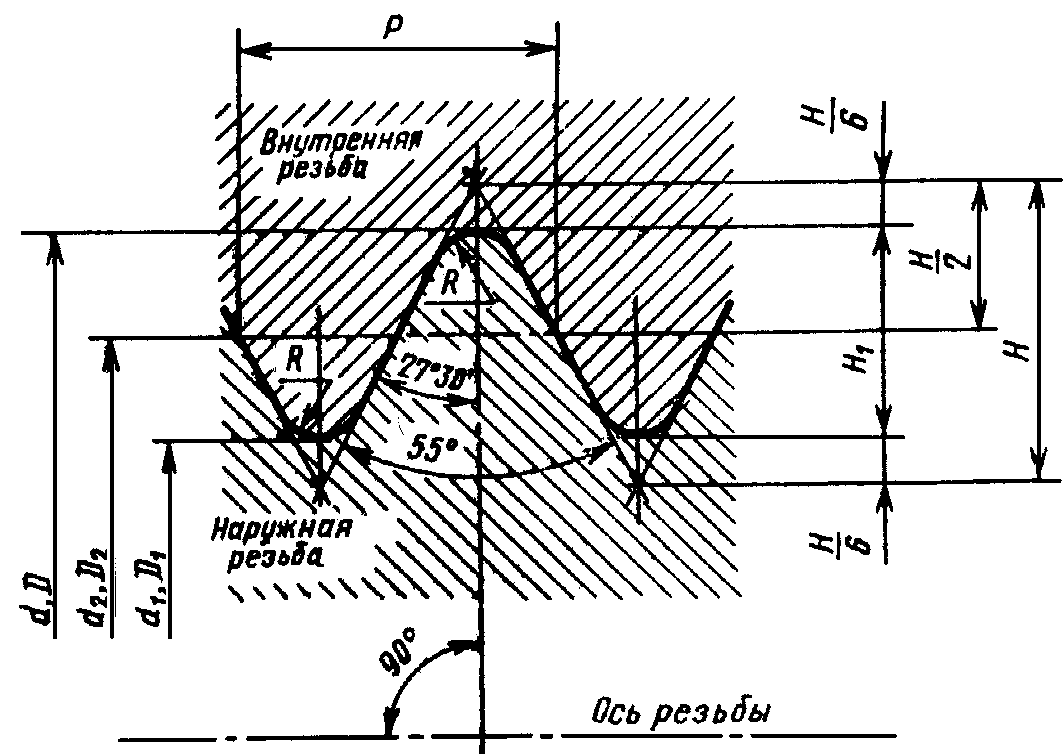

1.1. Номинальный профиль резьбы и размеры его элементов должны соответствовать указанным на черт. 1 и в табл. 1.

d - наружный диаметр наружной резьбы (трубы);

- внутренний диаметр наружной резьбы;

- средний диаметр наружной резьбы;

D - наружный диаметр внутренней резьбы (муфты);

- внутренний диаметр внутренней резьбы;

- средний диаметр внутренней резьбы;

P - шаг резьбы;

H - высота исходного треугольника;

- рабочая высота профиля;

R - радиус закругления вершины и впадины резьбы.

Черт. 1

Таблица 1

Размеры в мм

─────┬────────┬──────────────┬───────────────┬──────────────┬──────────────

│ Число │ │ │Н │

Шаг Р│шагов z │Н = 0,960491 P│Н = 0,640327 P│- = 0,160082 P│R = 0,137329 Р

│на длине│ │ 1 │6 │

│25,4 мм │ │ │ │

─────┼────────┼──────────────┼───────────────┼──────────────┼──────────────

0,907│ 28 │ 0,871165 │ 0,580777 │ 0,145194 │ 0,124557

1,337│ 19 │ 1,284176 │ 0,856117 │ 0,214029 │ 0,183609

1,814│ 14 │ 1,742331 │ 1,161553 │ 0,290389 │ 0,249115

2,309│ 11 │ 2,217774 │ 1,478515 │ 0,369629 │ 0,317093

Примечание. Числовые значения шагов определены из соотношения P = 25,4/z с округлением до 3-го знака после запятой и приняты в качестве исходных при расчете основных элементов профиля.

1.2. Вершины наружной резьбы, а также внутренней резьбы допускается выполнять с плоским срезом в тех случаях, когда исключена возможность ее соединения с наружной конической резьбой по ГОСТ 6211-81.

2. ОСНОВНЫЕ РАЗМЕРЫ

2.1. Обозначение размера резьбы, шаги и номинальные значения наружного, среднего и внутреннего диаметров резьбы должны соответствовать указанным на черт. 1 и в табл. 2.

Таблица 2

Размеры в мм

────────────────────────┬─────────────┬────────────────────────────────────

Обозначение размера │ Шаг P │ Диаметры резьбы

резьбы │ │

────────────┬───────────┤ ├───────────┬───────────┬────────────

Ряд 1 │ Ряд 2 │ │ d = D │ d = D │ d = D

│ │ │ │ 2 2 │ 1 1

────────────┼───────────┼─────────────┼───────────┼───────────┼────────────

1/16 │ │ 0,907 │ 7,723 │ 7,142 │ 6,561

1/8 │ │ │ 9,728 │ 9,147 │ 8,566

1/4 │ │ 1,337 │ 13,157 │ 12,301 │ 11,445

3/8 │ │ │ 16,662 │ 15,806 │ 14,950

────────────┤ ├─────────────┼───────────┼───────────┼────────────

1/2 │ │ 1,814 │ 20,955 │ 19,793 │ 18,631

────────────┼───────────┤ ├───────────┼───────────┼────────────

│ 5/8 │ │ 22,911 │ 21,749 │ 20,587

3/4 │ │ │ 26,441 │ 25,279 │ 24,117

│ 7/8 │ │ 30,201 │ 29,039 │ 27,877

1 │ │ 2,309 │ 33,249 │ 31,770 │ 30,291

│ 1 │ │ │ │

│ 1 ─ │ │ 37,897 │ 36,418 │ 34,939

1 │ 8 │ │ │ │

1 - │ │ │ 41,910 │ 40,431 │ 38,952

4 │ │ │ │ │

────────────┼───────────┤ ├───────────┼───────────┼────────────

│ 3 │ │ │ │

│ 1 ─ │ │ 44,323 │ 42,844 │ 41,365

1 │ 8 │ │ │ │

1 - │ │ │ 47,803 │ 46,324 │ 44,845

2 │ 3 │ │ │ │

│ 1 ─ │ │ 53,746 │ 52,267 │ 50,788

│ 4 │ │ │ │

────────────┼───────────┤ ├───────────┼───────────┼────────────

2 │ │ │ 59,614 │ 58,135 │ 56,656

│ 1 │ │ │ │

│ 2 ─ │ │ 65,710 │ 64,231 │ 62,752

1 │ 4 │ │ │ │

2 ─ │ │ │ 75,184 │ 73,705 │ 72,226

2 │ │ │ │ │

────────────┼───────────┤ ├───────────┼───────────┼────────────

│ 3 │ │ │ │

│ 2 ─ │ │ 81,534 │ 80,055 │ 78,576

│ 4 │ │ │ │

3 │ │ │ 87,884 │ 85,405 │ 84,926

│ 1 │ │ │ │

│ 3 ─ │ │ 93,980 │ 92,501 │ 91,022

│ 4 │ │ │ │

────────────┼───────────┤ ├───────────┼───────────┼────────────

1 │ │ │ │ │

3 ─ │ │ │ 100,330 │ 98,851 │ 97,372

2 │ 3 │ │ │ │

│ 3 ─ │ │ 106,680 │ 105,201 │ 103,722

│ 4 │ │ │ │

4 │ │ │ 113,030 │ 111,551 │ 110,072

────────────┼───────────┤ ├───────────┼───────────┼────────────

│ 1 │ │ │ │

│ 4 ─ │ │ 125,730 │ 124,251 │ 122,772

│ 2 │ │ │ │

5 │ │ │ 138,430 │ 136,951 │ 135,472

│ 1 │ │ │ │

│ 5 ─ │ │ 151,130 │ 149,651 │ 148,172

│ 2 │ │ │ │

6 │ │ │ 163,830 │ 162,351 │ 160,872

При выборе размеров первый ряд следует предпочитать второму.

2.2. Числовые значения диаметров

вычисляют по следующим формулам:

(1)

(2)

Числовые значения диаметра d установлены эмпирически.

3. ДОПУСКИ

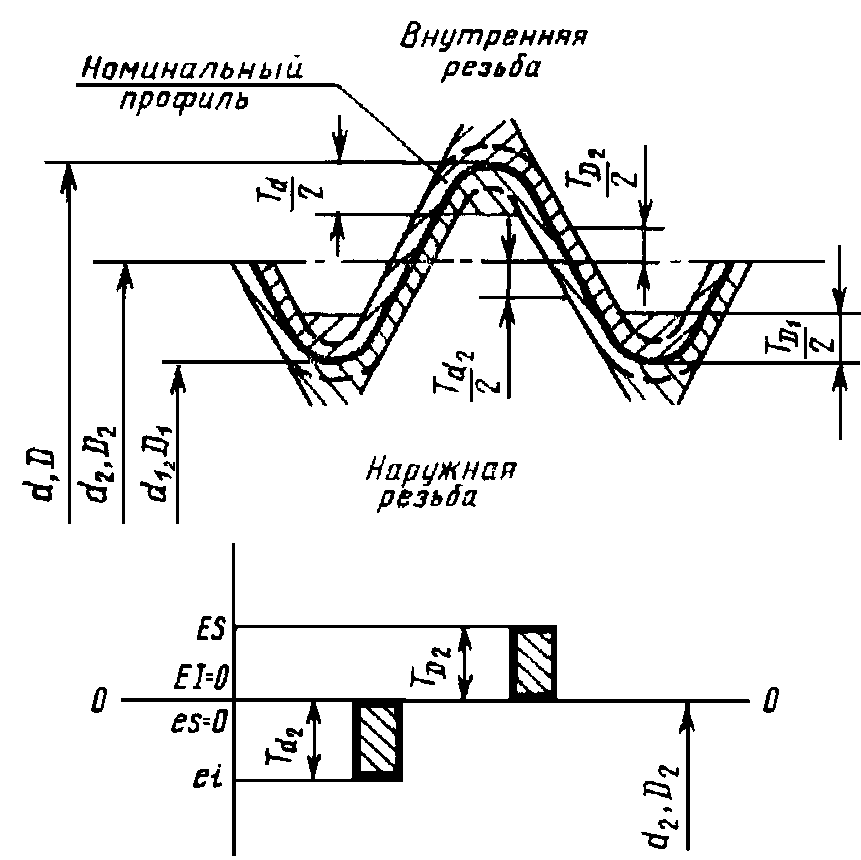

3.1. Схемы полей допусков наружной и внутренней резьбы приведены на черт. 2.

es - верхнее отклонение диаметров наружной резьбы;

ES - верхнее отклонение диаметров внутренней резьбы;

ei - нижнее отклонение диаметров наружной резьбы;

EI - нижнее отклонение диаметров внутренней резьбы;

Черт. 2

Отклонения отсчитывают от номинального профиля резьбы в направлении, перпендикулярном оси резьбы.

3.2. Допуски среднего диаметра резьбы устанавливают двух классов точности - А и В.

Допуски среднего диаметра резьбы являются суммарными.

Допуски диаметров

и D не устанавливаются.

3.3. Числовые значения допусков диаметров наружной и внутренней резьбы должны соответствовать приведенным в табл. 3.

Таблица 3

─────────────┬──────┬──────────────────────────┬───────────────────────────

Обозначение│Шаг Р,│ Наружная резьба │ Внутренняя резьба

размера │ мм ├──────────────────────────┴───────────────────────────

резьбы │ │ Диаметры резьбы

│ ├────────┬─────────────────┬─────────────────┬─────────

│ │ d │ d │ D │ D

│ │ │ 2 │ 2 │ 1

│ ├────────┴─────────────────┴─────────────────┴─────────

│ │ Допуски, мкм

│ ├────────┬─────────────────┬─────────────────┬─────────

│ │ Т │ T │ Т │ T

│ │ d │ d │ D │ D

│ │ │ 2 │ 2 │ 1

│ │ ├────────┬────────┼────────┬────────┤

│ │ │Класс А │Класс В │Класс А │Класс В │

─────────────┼──────┼────────┼────────┼────────┼────────┼────────┼─────────

1/16 │0,907 │ 214 │ 107 │ 214 │ 107 │ 214 │ 282

1/8 │ │ 214 │ 107 │ 214 │ 107 │ 214 │ 282

1/4 │1,337 │ 250 │ 125 │ 250 │ 125 │ 250 │ 445

3/8 │ │ 250 │ 125 │ 250 │ 125 │ 250 │ 445

1/2 │1,814 │ 284 │ 142 │ 284 │ 142 │ 284 │ 541

5/8 │ │ 284 │ 142 │ 284 │ 142 │ 284 │ 541

3/4 │ │ 284 │ 142 │ 284 │ 142 │ 284 │ 541

7/8 │ │ 284 │ 142 │ 284 │ 142 │ 284 │ 541

1 │2,309 │ 360 │ 180 │ 360 │ 180 │ 360 │ 640

│ │ │ │ │ │ │

1 │ │ │ │ │ │ │

1 ─ │ │ 360 │ 180 │ 360 │ 180 │ 360 │ 640

8 │ │ │ │ │ │ │

│ │ │ │ │ │ │

1 │ │ │ │ │ │ │

1 ─ │ │ 360 │ 180 │ 360 │ 180 │ 360 │ 640

4 │ │ │ │ │ │ │

3 │ │ │ │ │ │ │

1 ─ │2,309 │ 360 │ 180 │ 360 │ 180 │ 360 │ 640

8 │ │ │ │ │ │ │

│ │ │ │ │ │ │

1 │ │ │ │ │ │ │

1 ─ │ │ 360 │ 180 │ 360 │ 180 │ 360 │ 640

2 │ │ │ │ │ │ │

│ │ │ │ │ │ │

3 │ │ │ │ │ │ │

1 ─ │ │ 360 │ 180 │ 360 │ 180 │ 360 │ 640

4 │ │ │ │ │ │ │

│ │ │ │ │ │ │

2 │ │ 360 │ 180 │ 360 │ 180 │ 360 │ 640

─────────────┤ ├────────┼────────┼────────┼────────┼────────┼─────────

1 │ │ │ │ │ │ │

2 ─ │ │ 434 │ 217 │ 434 │ 217 │ 434 │ 640

4 │ │ │ │ │ │ │

│ │ │ │ │ │ │

1 │ │ │ │ │ │ │

2 ─ │ │ 434 │ 217 │ 434 │ 217 │ 434 │ 640

2 │ │ │ │ │ │ │

│ │ │ │ │ │ │

3 │ │ │ │ │ │ │

2 ─ │ │ 434 │ 217 │ 434 │ 217 │ 434 │ 640

4 │ │ │ │ │ │ │

3 │ │ 434 │ 217 │ 434 │ 217 │ 434 │ 640

│ │ │ │ │ │ │

1 │ │ │ │ │ │ │

3 ─ │ │ 434 │ 217 │ 434 │ 247 │ 434 │ 640

4 │ │ │ │ │ │ │

│ │ │ │ │ │ │

1 │ │ │ │ │ │ │

3 ─ │ │ 434 │ 217 │ 434 │ 217 │ 434 │ 640

2 │ │ │ │ │ │ │

3 │ │ │ │ │ │ │

3 ─ │ │ 434 │ 217 │ 434 │ 217 │ 434 │ 640

4 │ │ │ │ │ │ │

│ │ │ │ │ │ │

4 │ │ 434 │ 217 │ 434 │ 217 │ 434 │ 640

│ │ │ │ │ │ │

1 │ │ │ │ │ │ │

4 ─ │ │ 434 │ 217 │ 434 │ 217 │ 434 │ 640

2 │ │ │ │ │ │ │

5 │ │ 434 │ 217 │ 434 │ 217 │ 434 │ 640

│ │ │ │ │ │ │

1 │ │ │ │ │ │ │

5 ─ │ │ 434 │ 217 │ 434 │ 217 │ 434 │ 640

2 │ │ │ │ │ │ │

│ │ │ │ │ │ │

6 │ │ 434 │ 217 │ 434 │ 217 │ 434 │ 640

Примечание. Числовые значения допусков установлены эмпирически.

3.4. Длины свинчивания подразделяют на две группы: нормальные N и длинные L.

Длины свинчивания, относящиеся к группам N и L, приведены в табл. 4.

Таблица 4

Размеры в мм

───────────────────┬─────────┬────────────────────────────────────

Обозначение │ Шаг Р │ Длина свинчивания

размера резьбы │ ├──────────────────┬─────────────────

│ │ N │ L

───────────────────┼─────────┼──────────────────┼─────────────────

1/16 │ 0,907 │ Св. 4 до 12 │ Св. 12

1/8 │ │ │

───────────────────┼─────────┼──────────────────┼─────────────────

1/4 │ 1,337 │ Св. 5 до 16 │ Св. 16

3/8 │ │ │

───────────────────┼─────────┼──────────────────┼─────────────────

1/2 │ 1,814 │ Св. 7 до 22 │ Св. 22

5/8 │ │ │

3/4 │ │ │

7/8 │ │ │

───────────────────┼─────────┼──────────────────┼─────────────────

1 │ 2,309 │ Св. 10 до 30 │ Св. 30

│ │ │

1 │ │ │

1 ─ │ │ │

8 │ │ │

│ │ │

1 │ │ │

1 ─ │ │ │

4 │ │ │

│ │ │

3 │ │ │

1 ─ │ │ │

8 │ │ │

───────────────────┼─────────┼──────────────────┼─────────────────

1 │2,309 │ Св. 12 до 36 │ Св. 36

1 ─ │ │ │

2 │ │ │

│ │ │

3 │ │ │

1 ─ │ │ │

4 │ │ │

│ │ │

2 │ │ │

│ │ │

1 │ │ │

2 ─ │ │ │

4 │ │ │

│ │ │

1 │ │ │

2 ─ │ │ │

2 │ │ │

│ │ │

3 │ │ │

2 ─ │ │ │

4 │ │ │

│ │ │

3 │ │ │

───────────────────┼─────────┼──────────────────┼─────────────────

1 │2,309 │ Св. 13 до 40 │ Св. 40

3 ─ │ │ │

4 │ │ │

│ │ │

1 │ │ │

3 ─ │ │ │

2 │ │ │

│ │ │

3 │ │ │

3 ─ │ │ │

4 │ │ │

│ │ │

4 │ │ │

│ │ │

1 │ │ │

4 ─ │ │ │

2 │ │ │

│ │ │

5 │ │ │

│ │ │

1 │ │ │

5 ─ │ │ │

2 │ │ │

│ │ │

6 │ │ │

Примечание. Числовые значения длин свинчивания установлены эмпирически.

3.5. Допуск резьбы, если нет особых оговорок, относится к наибольшей нормальной длине свинчивания N, указанной в табл. 4, или ко всей длине резьбы, если она меньше наибольшей нормальной длины свинчивания.

3.6. Допуски среднего диаметра внутренней резьбы по настоящему стандарту, предназначенной для соединения с наружной конической резьбой по ГОСТ 6211-81, должны соответствовать классу точности А.

При этом конструкция деталей с внутренней цилиндрической резьбой должна обеспечивать ввинчивание наружной конической резьбы на глубину не менее указанной в ГОСТ 6211-81.

3.7. Числовые значения предельных отклонений диаметров наружной и внутренней резьбы должны соответствовать указанным в табл. 5.

Таблица 5

─────────┬───────┬───────────────────────────┬─────────────────────────────

Обозна- │ Шаг Р,│ Наружная резьба │ Внутренняя резьба

чение │ мм ├───────────────────────────┴─────────────────────────────

размера │ │ Диаметры резьбы

резьбы │ ├────────┬───────────────┬──┬──┬──────────────┬───────────

│ │ d │ d │d │ D│ D │ D

│ │ │ 2 │ 1│ │ 2 │ 1

│ ├────────┴───────────────┴──┴──┴──────────────┴───────────

│ │ Предельные отклонения, мкм

│ ├──┬─────┬───┬───────────┬──┬──┬───────────┬──┬─────┬─────

│ │es│ ei │es │ ei │es│ЕI│ ES │EI│ ES │ EI

│ │ │ │ ├─────┬─────┤ │ ├─────┬─────┤ │ │

│ │ │ │ │Класс│Класс│ │ │Класс│Класс│ │ │

│ │ │ │ │ А │ В │ │ │ А │ В │ │ │

─────────┼───────┼──┼─────┼───┼─────┼─────┼──┼──┼─────┼─────┼──┼─────┼─────

1/16 │ 0,907 │0 │ -214│ 0 │ -107│ -214│ 0│ 0│ +107│ +214│0 │ +282│ 0

1/8 │ │0 │ -214│ 0 │ -107│ -214│ 0│ 0│ +107│ +214│0 │ +282│ 0

1/4 │ 1,337 │0 │ -250│ 0 │ -125│ -250│ 0│ 0│ +125│ +250│0 │ +445│ 0

3/8 │ │0 │ -250│ 0 │ -125│ -250│ 0│ 0│ +125│ +250│0 │ +445│ 0

1/2 │ 1,814 │0 │ -284│ 0 │ -142│ -284│ 0│ 0│ +142│ +284│0 │ +541│ 0

5/8 │ │0 │ -284│ 0 │ -142│ -284│ 0│ 0│ +142│ +284│0 │ +541│ 0

3/4 │ │0 │ -284│ 0 │ -142│ -284│ 0│ 0│ +142│ +284│0 │ +541│ 0

7/8 │ │0 │ -284│ 0 │ -142│ -284│ 0│ 0│ +142│ +284│0 │ +541│ 0

1 │ 2,309 │0 │ -360│ 0 │ -180│ -360│ 0│ 0│ +180│ +360│0 │ +640│ 0

│ │ │ │ │ │ │ │ │ │ │ │ │

1 │ │ │ │ │ │ │ │ │ │ │ │ │

1 ─ │ │0 │ -360│ 0 │ -180│ -360│ 0│ 0│ +180│ +360│0 │ +640│ 0

8 │ │ │ │ │ │ │ │ │ │ │ │ │

│ │ │ │ │ │ │ │ │ │ │ │ │

1 │ │ │ │ │ │ │ │ │ │ │ │ │

1 ─ │ │0 │ -360│ 0 │ -180│ -360│ 0│ 0│ +180│ +360│0 │ +640│ 0

4 │ │ │ │ │ │ │ │ │ │ │ │ │

│ │ │ │ │ │ │ │ │ │ │ │ │

3 │ │ │ │ │ │ │ │ │ │ │ │ │

1 ─ │ │0 │ -360│ 0 │ -180│ -360│ 0│ 0│ +180│ +360│0 │ +640│ 0

8 │ │ │ │ │ │ │ │ │ │ │ │ │

─────────┤ ├──┼─────┼───┼─────┼─────┼──┼──┼─────┼─────┼──┼─────┼─────

1 │ │ │ │ │ │ │ │ │ │ │ │ │

1 ─ │ │0 │ -360│ 0 │ -180│ -360│ 0│ 0│ +180│ +360│0 │ +640│ 0

2 │ │ │ │ │ │ │ │ │ │ │ │ │

│ │ │ │ │ │ │ │ │ │ │ │ │

3 │ │ │ │ │ │ │ │ │ │ │ │ │

1 ─ │ │0 │ -360│ 0 │ -180│ -360│ 0│ 0│ +180│ +360│0 │ +640│ 0

4 │ │ │ │ │ │ │ │ │ │ │ │ │

│ │ │ │ │ │ │ │ │ │ │ │ │

2 │ │0 │ -360│ 0 │ -180│ -360│ 0│ 0│ +180│ +360│0 │ +640│ 0

│ │ │ │ │ │ │ │ │ │ │ │ │

1 │ │ │ │ │ │ │ │ │ │ │ │ │

2 ─ │ │0 │ -434│ 0 │ -217│ -434│ 0│ 0│ +217│ +434│0 │ +640│ 0

4 │ │ │ │ │ │ │ │ │ │ │ │ │

│ │ │ │ │ │ │ │ │ │ │ │ │

1 │ │ │ │ │ │ │ │ │ │ │ │ │

2 ─ │ │0 │ -434│ 0 │ -217│ -434│ 0│ 0│ +217│ +434│0 │ +640│ 0

2 │ │ │ │ │ │ │ │ │ │ │ │ │

3 │ │ │ │ │ │ │ │ │ │ │ │ │

2 ─ │ 2,309 │0 │ -434│ 0 │ -217│ -434│ 0│ 0│ +217│ +434│0 │ +640│ 0

4 │ │ │ │ │ │ │ │ │ │ │ │ │

│ │ │ │ │ │ │ │ │ │ │ │ │

3 │ │0 │ -434│ 0 │ -217│ -434│ 0│ 0│ +217│ +434│0 │ +640│ 0

│ │ │ │ │ │ │ │ │ │ │ │ │

1 │ │ │ │ │ │ │ │ │ │ │ │ │

3 ─ │ │0 │ -434│ 0 │ -217│ -434│ 0│ 0│ +217│ +434│0 │ +640│ 0

4 │ │ │ │ │ │ │ │ │ │ │ │ │

│ │ │ │ │ │ │ │ │ │ │ │ │

1 │ │ │ │ │ │ │ │ │ │ │ │ │

3 ─ │ │0 │ -434│ 0 │ -217│ -434│ 0│ 0│ +217│ +434│0 │ +640│ 0

2 │ │ │ │ │ │ │ │ │ │ │ │ │

│ │ │ │ │ │ │ │ │ │ │ │ │

3 │ │ │ │ │ │ │ │ │ │ │ │ │

3 ─ │ │0 │ -434│ 0 │ -217│ -434│ 0│ 0│ +217│ +434│0 │ +640│ 0

4 │ │ │ │ │ │ │ │ │ │ │ │ │

│ │ │ │ │ │ │ │ │ │ │ │ │

4 │ │0 │ -434│ 0 │ -217│ -434│ 0│ 0│ +217│ +434│0 │ +640│ 0

│ │ │ │ │ │ │ │ │ │ │ │ │

1 │ │ │ │ │ │ │ │ │ │ │ │ │

4 ─ │ │0 │ -434│ 0 │ -217│ -434│ 0│ 0│ +217│ +434│0 │ +640│ 0

2 │ │ │ │ │ │ │ │ │ │ │ │ │

│ │ │ │ │ │ │ │ │ │ │ │ │

5 │ │0 │ -434│ 0 │ -217│ -434│ 0│ 0│ +217│ +434│0 │ +640│ 0

│ │ │ │ │ │ │ │ │ │ │ │ │

1 │ │ │ │ │ │ │ │ │ │ │ │ │

5 ─ │ │0 │ -434│ 0 │ -217│ -434│ 0│ 0│ +217│ +434│0 │ +640│ 0

2 │ │ │ │ │ │ │ │ │ │ │ │ │

│ │ │ │ │ │ │ │ │ │ │ │ │

6 │ │0 │ -434│ 0 │ -217│ -434│ 0│ 0│ +217│ +434│0 │ +640│ 0

Примечание. Нижнее отклонение внутреннего диаметра

и верхнее отклонение наружного диаметра D не устанавливаются.

3.8. Предельные отклонения среза вершин и впадин наружной и внутренней резьбы приведены в справочном Приложении.

4. ОБОЗНАЧЕНИЯ РЕЗЬБЫ

4.1. В условное обозначение трубной цилиндрической резьбы должны входить:

буква G, обозначение размера резьбы и класс точности среднего диаметра.

Условное обозначение для левой резьбы дополняется буквами LH.

Примеры условного обозначения резьбы:

класса точности

левой резьбы класса точности

4.2. Длина свинчивания N в обозначении резьбы не указывается.

Длина свинчивания L указывается в миллиметрах.

Пример:

┬──

│Длина свинчивания

└────────────────────

4.3. Посадка обозначается дробью, в числителе которой указывают обозначение класса точности внутренней резьбы, а в знаменателе - обозначение класса точности наружной резьбы.

Пример:

4.4. Соединение внутренней трубной цилиндрической резьбы класса точности А по настоящему стандарту с наружной трубной конической резьбой по ГОСТ 6211-81 обозначается следующим образом:

Пример:

или

Приложение

Справочное

ПРЕДЕЛЬНЫЕ ОТКЛОНЕНИЯ СРЕЗА ВЕРШИН И ВПАДИН РЕЗЬБЫ

1. Настоящее приложение содержит информацию о предельных отклонениях среза размера

вершин и впадин наружной и внутренней резьбы, которые являются исходными при проектировании резьбообразующего инструмента и не подлежат обязательному контролю, если это не установлено особо.

2. Предельные отклонения размера

приведены на чертеже и в таблице.

eS - верхнее отклонение среза вершины и впадины наружной резьбы;

ES - верхнее отклонение среза вершины и впадины внутренней резьбы;

ei - нижнее отклонение среза вершины и впадины наружной резьбы;

EI - нижнее отклонение среза вершины и впадины внутренней резьбы

Черт. 3
