Разработан Министерством станкостроительной и инструментальной промышленности.

Исполнители: М.А. Палей, Г.С. Кудинова.

Внесен Министерством станкостроительной и инструментальной промышленности.

Зам. министра А.Е. Прокопович.

Утвержден и введен в действие Постановлением Государственного комитета СССР по стандартам от 30 декабря 1981 г. N 5789.

Постановлением Государственного комитета СССР по стандартам от 30 декабря 1981 г. N 5789 срок введения установлен с 01.01.1983.

Взамен ГОСТ 6211-69.

Настоящий стандарт распространяется на трубную коническую резьбу с конусностью 1:16, применяемую в конических резьбовых соединениях, а также в соединениях наружной конической резьбы с внутренней цилиндрической резьбой с профилем по ГОСТ 6357-81 и устанавливает профиль, основные размеры и допуски конической резьбы, а также допуски внутренней трубной цилиндрической резьбы, соединяемой с наружной конической.

Стандарт полностью соответствует СТ СЭВ 1159-78.

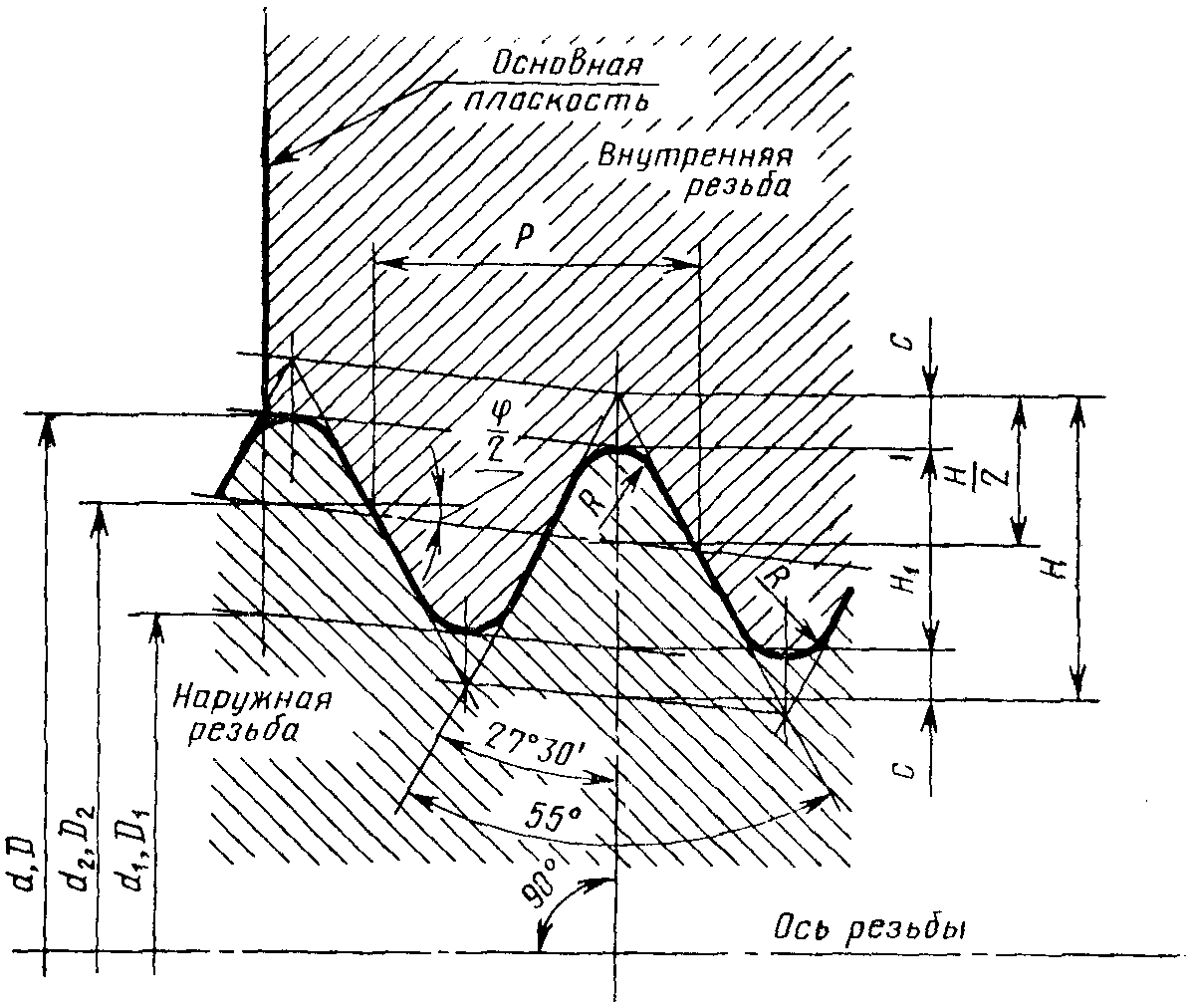

1.1. Номинальный профиль трубной конической резьбы (наружной и внутренней) и размеры его элементов должны соответствовать указанным на черт. 1 и в табл. 1.

конусность

; ;

d - наружный диаметр наружной конической резьбы;

- внутренний диаметр наружной конической резьбы;

- средний диаметр наружной конической резьбы;

D - наружный диаметр внутренней конической резьбы;

- внутренний диаметр внутренней конической резьбы;

- средний диаметр внутренней конической резьбы;

P - шаг резьбы;

- угол конуса;

- угол уклона;

H - высота исходного треугольника;

- рабочая высота профиля;

R - радиус закругления вершины и впадины резьбы;

C - срез вершин и впадин резьбы.

Примечание. Числовые значения шагов определены из соотношения P = 25,4/z с округлением до 3-го знака после запятой и приняты в качестве исходных при расчете основных элементов профиля.

1.2. Размеры элементов профиля внутренней цилиндрической резьбы - по ГОСТ 6357-81.

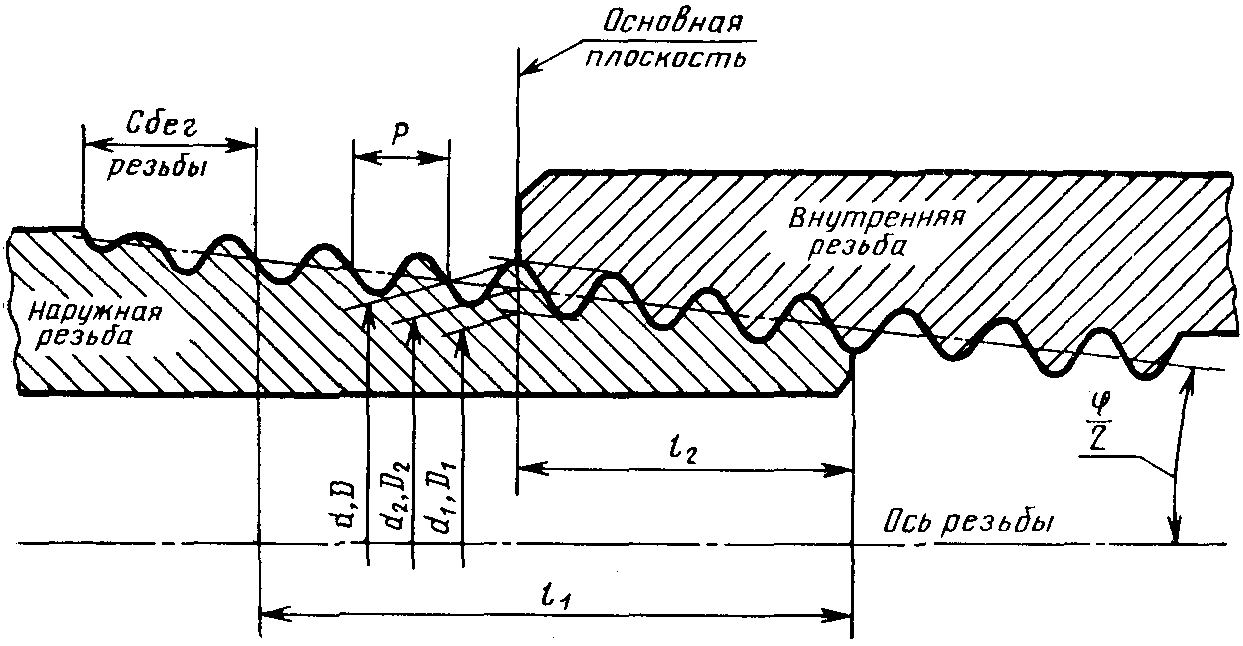

2.1. Обозначение размера резьбы, шаги и номинальные значения основных размеров конической (наружной и внутренней) резьбы должны соответствовать указанным на черт. 2 и в табл. 2.

- рабочая длина резьбы;

- длина наружной резьбы от торца до основной плоскости.

Допускается применять более короткие длины резьб.

2.2. Числовые значения диаметров и вычисляют по следующим формулам

Числовые значения диаметра d установлены эмпирически.

2.3. Разность действительных размеров должна быть не менее разности номинальных размеров и , указанных в табл. 2.

2.4. Длина внутренней конической резьбы должна быть не менее , где - в соответствии с табл. 3.

Примечание. Предельные отклонения и не распространяются на резьбы с длинами, меньшими указанных в табл. 2.

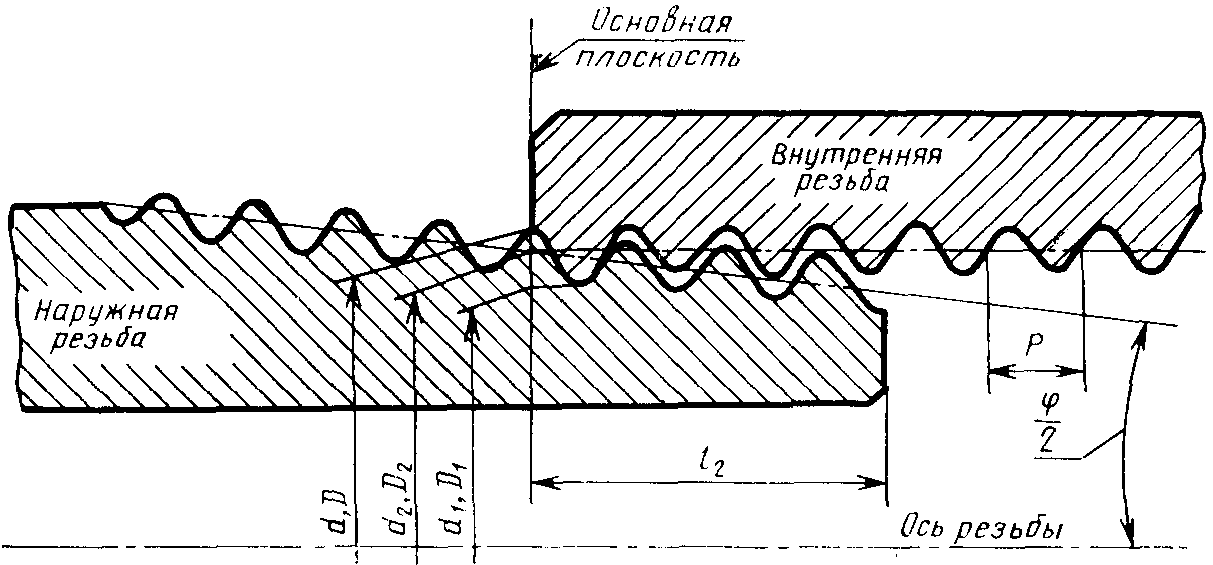

2.5. Обозначение размеров резьбы, шаги и номинальные значения наружного, среднего и внутреннего диаметров внутренней цилиндрической резьбы должны соответствовать указанным на черт. 3 и в табл. 2.

2.6. Конструкция деталей с внутренней резьбой (конической и цилиндрической) должна обеспечивать ввинчивание наружной конической резьбы на глубину не менее .

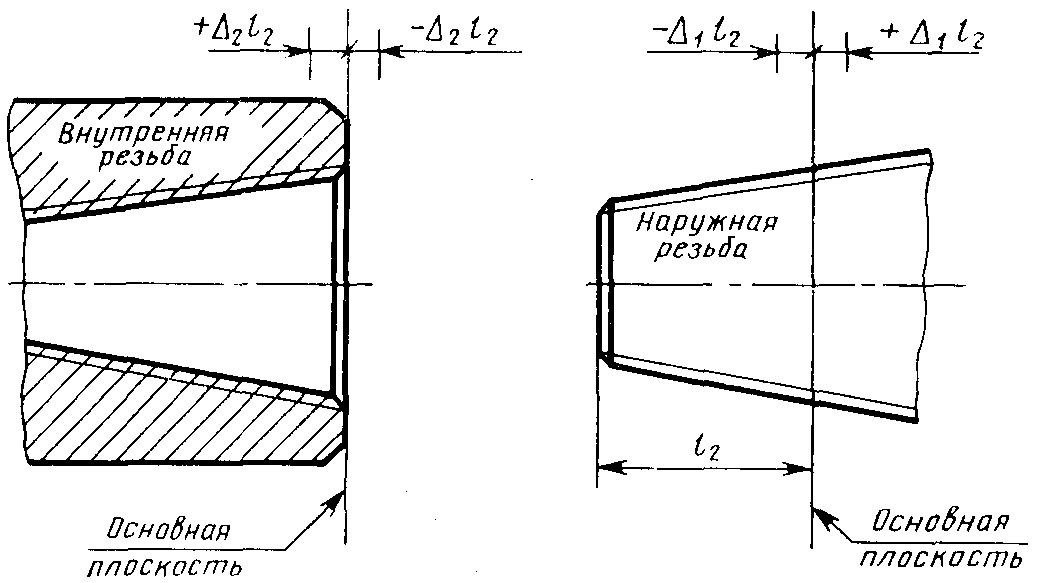

3.1. Осевое смещение основной плоскости наружной и внутренней резьб (черт. 4) относительно номинального расположения не должно превышать значений, указанных в табл. 3.

Примечание. В основной плоскости средний диаметр имеет номинальное значение.

Смещение основной плоскости является суммарным, включающим отклонения среднего диаметра, шага, угла наклона боковой стороны профиля и угла конуса.

3.2. Предельные отклонения среднего диаметра внутренней цилиндрической резьбы должны соответствовать указанным в табл. 3.

3.3. Допускается соединение наружной конической резьбы с внутренней цилиндрической резьбой класса точности A по ГОСТ 6357-81.

3.4. Рекомендуемые предельные отклонения отдельных параметров резьбы приведены в справочном Приложении.

4.1. В условное обозначение резьбы должны входить: буквы (R - для конической наружной резьбы, - для конической внутренней резьбы, - для цилиндрической внутренней резьбы) и обозначение размера резьбы.

Условное обозначение для левой резьбы дополняется буквами LH.

Примеры обозначения резьбы:

наружная трубная коническая резьба 1 1/2: R 1 1/2

внутренняя трубная коническая резьба 1 1/2:

внутренняя трубная цилиндрическая резьба 1 1/2:

левая резьба:

4.2. Резьбовое соединение обозначается дробью, например, или , в числителе которой указывается буквенное обозначение внутренней резьбы, а в знаменателе - наружной резьбы, и размером резьбы.

Примеры обозначения резьбового соединения:

трубная коническая резьба (внутренняя и наружная):

внутренняя трубная цилиндрическая резьба (с допусками по настоящему стандарту) и наружная трубная коническая резьба:

внутренняя трубная цилиндрическая резьба класса точности A по ГОСТ 6357-81 и наружная трубная коническая резьба:

1. Настоящее приложение содержит информацию о предельных отклонениях отдельных параметров резьбы, которые являются исходными при проектировании резьбообразующего инструмента и расчете резьбовых калибров и не подлежат обязательному контролю, если это не установлено особо.

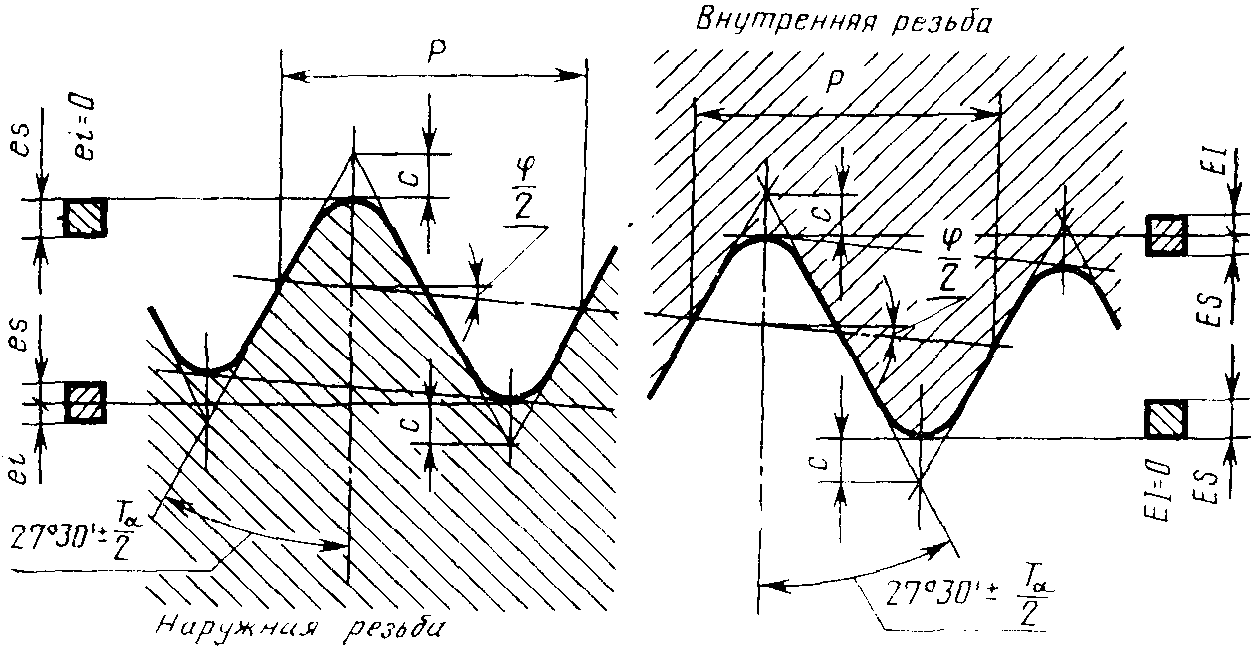

2. Предельные отклонения среза вершин и впадин (размера C), угла наклона боковой стороны профиля , шага P и угла конуса (разность средних диаметров на длине ) конической резьбы приведены на черт. 1 и в таблице.

es - верхнее отклонение среза вершины и впадины наружной резьбы;

ES - верхнее отклонение среза вершины и впадины внутренней резьбы;

ei - нижнее отклонение среза вершины и впадины наружной резьбы;

EI - нижнее отклонение среза вершины и впадины внутренней резьбы;

- допуск угла наклона боковой стороны профиля резьбы.

Примечание. Значение относится к расстояниям между витками резьбы. Действительное отклонение может быть со знаком минус или плюс.

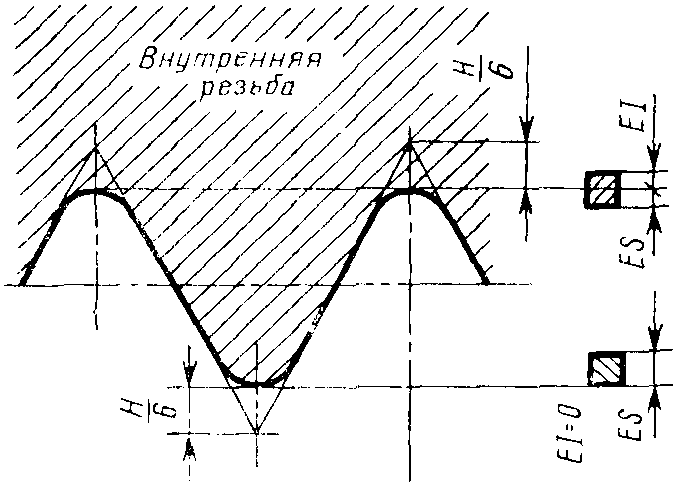

3. Предельные отклонения среза вершин и впадин (размера ) внутренней цилиндрической резьбы (черт. 2) не должны превышать:

среза вершин +0,05 мм (ES = +0,05 мм, EI = 0);

среза впадин +/- 0,025 мм (ES = +0,025 мм, EI = -0,025 мм).
