Введен в действие

Постановлением Комитета

Российской Федерации

по стандартизации,

метрологии и сертификации

от 2 июня 1994 г. N 160

МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ

ГАЙКИ ДЛЯ БОЛТОВ РЕЛЬСОВЫХ СТЫКОВ ЖЕЛЕЗНОДОРОЖНОГО ПУТИ

ТЕХНИЧЕСКИЕ УСЛОВИЯ

Nats for rail joints. Specifications

ГОСТ 11532-93

Группа Д55

ОКП 12 9600

Дата введения

1 января 1995 года

Предисловие

1 РАЗРАБОТАН Госстандартом России

ВНЕСЕН Техническим секретариатом Межгосударственного Совета по стандартизации, метрологии и сертификации

2 ПРИНЯТ Межгосударственным Советом по стандартизации, метрологии и сертификации 21 октября 1993 г.

За принятие проголосовали:

Наименование государства	Наименование национального органа по стандартизации
Республика Беларусь	Белстандарт
Республика Кыргызстан	Кыргызстандарт
Республика Молдова	Молдовастандарт
Российская Федерация	Госстандарт России
Республика Таджикистан	Таджикстандарт
Туркменистан	Туркменглавгосинспекция
Украина	Госстандарт Украины

3 Постановлением Комитета Российской Федерации по стандартизации, метрологии и сертификации от 02.06.94 N 160 межгосударственный стандарт ГОСТ 11532-93 введен в действие непосредственно в качестве государственного стандарта Российской Федерации с 01.01.95

4 ВЗАМЕН ГОСТ 11532-76

ИНФОРМАЦИОННЫЕ ДАННЫЕ

ССЫЛОЧНЫЕ НОРМАТИВНО-ТЕХНИЧЕСКИЕ ДОКУМЕНТЫ

Обозначение НТД, на который дана ссылка

Номер пункта

2.7; 4.2

2.8; 4.3

2.2; 3.2

ИС МЕГАНОРМ: примечание.

Взамен ГОСТ 16093-81 Приказом Ростехрегулирования от 02.03.2005 N 39-ст с 01.07.2005 введен в действие ГОСТ 16093-2004.

ГОСТ 16093-81

2.4

ИС МЕГАНОРМ: примечание.

ГОСТ 17769-83 утратил силу на территории Российской Федерации с 01.01.2011 в связи с введением в действие ГОСТ Р ИСО 3269-2009 (Приказ Ростехрегулирования от 10.12.2009 N 696-ст).

ГОСТ 17769-83

3.1

ГОСТ 18160-72

2.11

ИС МЕГАНОРМ: примечание.

Взамен ГОСТ 24705-81 Приказом Ростехрегулирования от 02.03.2005 N 36-ст с 01.07.2005 введен в действие ГОСТ 24705-2004.

ГОСТ 24705-81

2.3

Настоящий стандарт распространяется на гайки классов точности B и C к болтам диаметрами М22, М24 и М27, применяемым для скрепления стыков железнодорожных рельсов.

Требования настоящего стандарта являются обязательными, При поставке гаек на экспорт как отдельных изделий следует учитывать требования настоящего стандарта и ГОСТ 16018.

1. КОНСТРУКЦИЯ И РАЗМЕРЫ

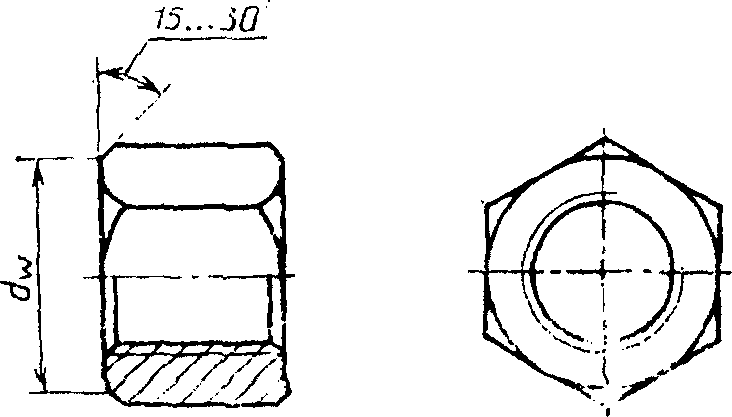

1.1. Конструкция и размеры гаек должны соответствовать указанным на чертеже и в таблице.

Исполнение 1 (класс точности C)

Исполнение 2 (класс точности B)

Таблица

мм

d				М22	М24	М27
Шаг резьбы P				2,5	3,0
S (пред. откл. - 1,0)				36		41
e, не менее исполнения		1		38,8		44,4
		2		39,6		45,2
		не менее		22	24	27
		не более		23,8	25,9	29,2
d_w				33,2	33,2	38,0
m	Номин.			25	27	30
	Пред. откл. исполнения		1	+/- 1,3	+/- 1,5	+/- 2,0
			2	+/- 1,25
Допуск симметричности шестигранника (размера под ключ) относительно оси отверстия в диаметральном выражении, не более				2,0

Примеры условного обозначения

Гайка исполнения 1, класса точности C, диаметром резьбы d = 24 мм, с крупным шагом резьбы, с полем допуска 7H, класса прочности 5:

Гайка CМ24 - 7H.5 ГОСТ 11532-93

То же, исполнения 2, класса точности B:

Гайка B2М24 - 7H.5 ГОСТ 11532-93

2. ТЕХНИЧЕСКИЕ ТРЕБОВАНИЯ

2.1. Гайка должна изготовляться в соответствии с требованиями настоящего стандарта и ГОСТ 1759.0.

2.2. Механические свойства гаек должны соответствовать классу прочности 5 или 8 по ГОСТ 1759.5.

ИС МЕГАНОРМ: примечание.

Взамен ГОСТ 24705-81 Приказом Ростехрегулирования от 02.03.2005 N 36-ст с 01.07.2005 введен в действие ГОСТ 24705-2004.

2.3. Резьба - по ГОСТ 24705.

ИС МЕГАНОРМ: примечание.

Взамен ГОСТ 16093-81 Приказом Ростехрегулирования от 02.03.2005 N 39-ст с 01.07.2005 введен в действие ГОСТ 16093-2004.

2.4. Поле допуска 7H - по ГОСТ 16093, допускается поле допуска 7G.

2.5. В гайках исполнения 1 допускается утяжка металла, приводящая к местному уменьшению высоты ребер не более 3 мм.

2.6. Допускается изготовление гаек исполнения 2 без фаски под углом 30° на одном из ее торцов, а также с венчиком с одного торца толщиной не более 3 мм.

2.7. Допуск отклонений формы и расположения поверхностей - по ГОСТ 1759.

2.8. Допускаемые дефекты поверхности - по ГОСТ 1759.3.

2.9. Масса гаек указана в приложении.

2.10. На одной из опорных поверхностей гаек класса прочности 8 должна наноситься буква - "П".

2.11. Упаковка гаек и маркировка тары - по ГОСТ 18160.

3. ПРИЕМКА

ИС МЕГАНОРМ: примечание.

3.1. Правила приемки - по ГОСТ 17769 для изделий классов точности B и C.

3.2. Испытание механических свойств гаек должно проводиться по требованию потребителя по ГОСТ 1759.6.

4. МЕТОДЫ КОНТРОЛЯ

4.1. Контроль внешнего вида гаек должен производиться без применения увеличительных приборов.

4.2. Методы контроля размеров - по ГОСТ 1759.1.

4.3. Контроль дефектов поверхности - по ГОСТ 1759.3.

5. ТРАНСПОРТИРОВАНИЕ

Транспортировать гайки следует совместно с болтами - по ГОСТ 11530 любым видом транспорта, кроме железнодорожных платформ.

ПРИЛОЖЕНИЕ

Справочное

ТЕОРЕТИЧЕСКАЯ МАССА 1000 ГАЕК ДЛЯ БОЛТОВ, кг

Размер гайки	Масса гаек исполнения
Размер гайки	1	2
М22	154	152
М24	155	153
М27	222	220

Примечания:

1. Масса гаек определена, исходя из номинальных размеров и плотности стали 7850 кг/м³.

2. В случае, когда возможно применение гаек как исполнения 1, так и исполнения 2, в конструкторской документации должна указываться масса гаек исполнения 2.
