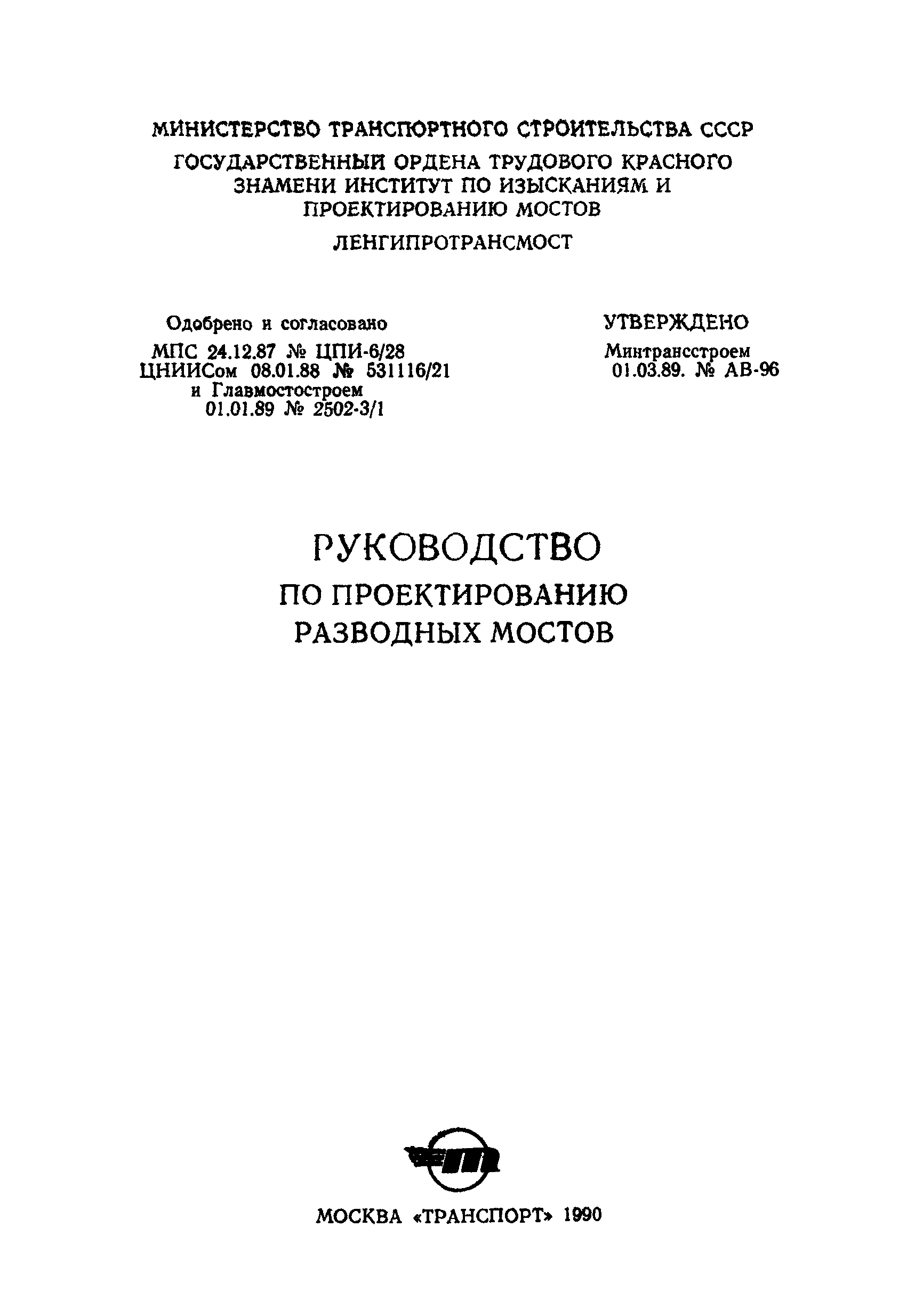

Руководство по проектированию разводных мостов

Статус:	действует
Название рус.:	Руководство по проектированию разводных мостов
Дата добавления в базу:	01.09.2013
Дата актуализации:	01.01.2021
Область применения:	Руководство разработано в развитие СНиП 2.05.03-84 "Мосты и трубы" и отражает специфику проектирования, строительства и эксплуатации разводных мостов, связанную, в первую очередь, с наличием в их системе механизмов разводки, на проектирование которых указанные нормы не распространяются.

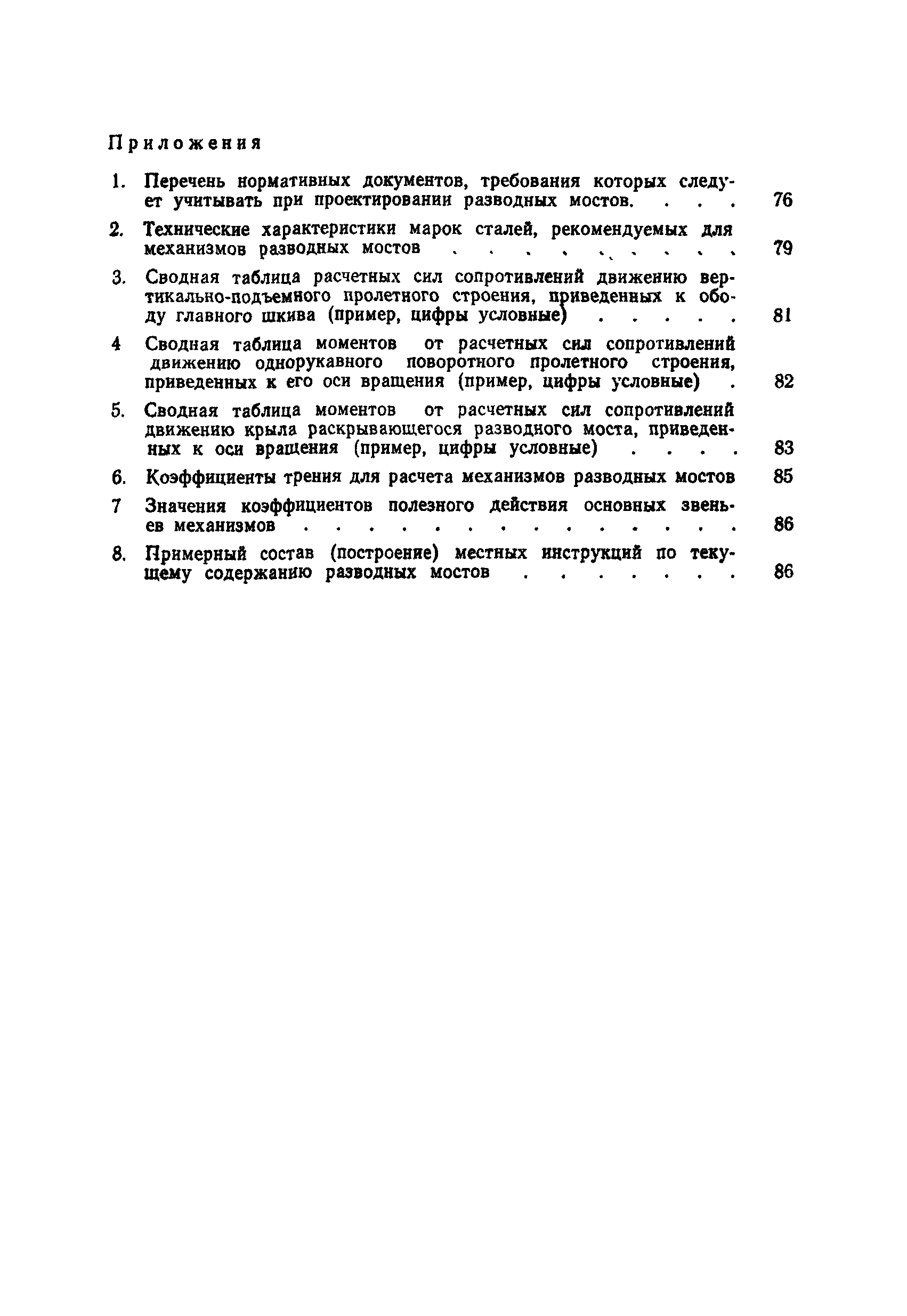

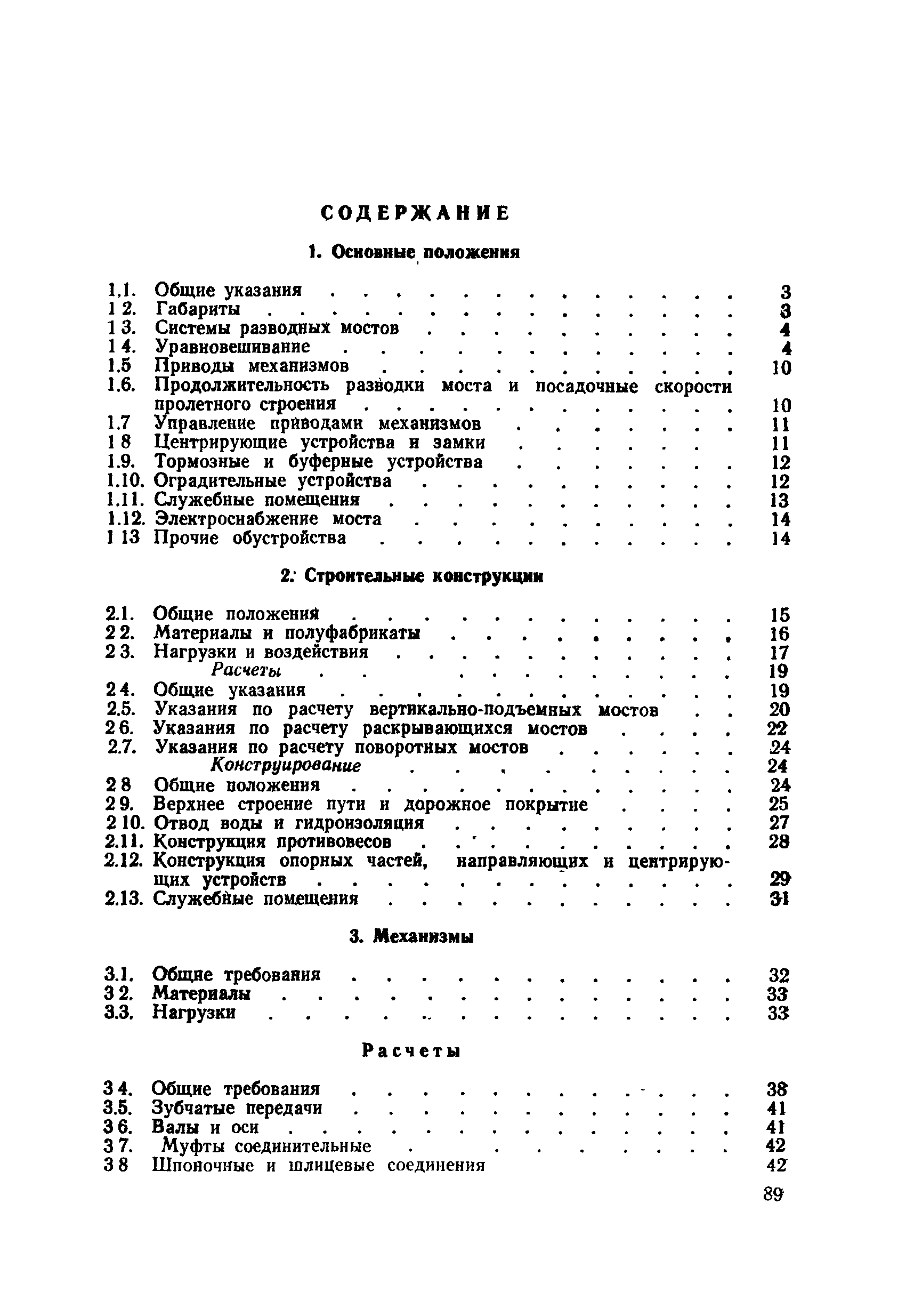

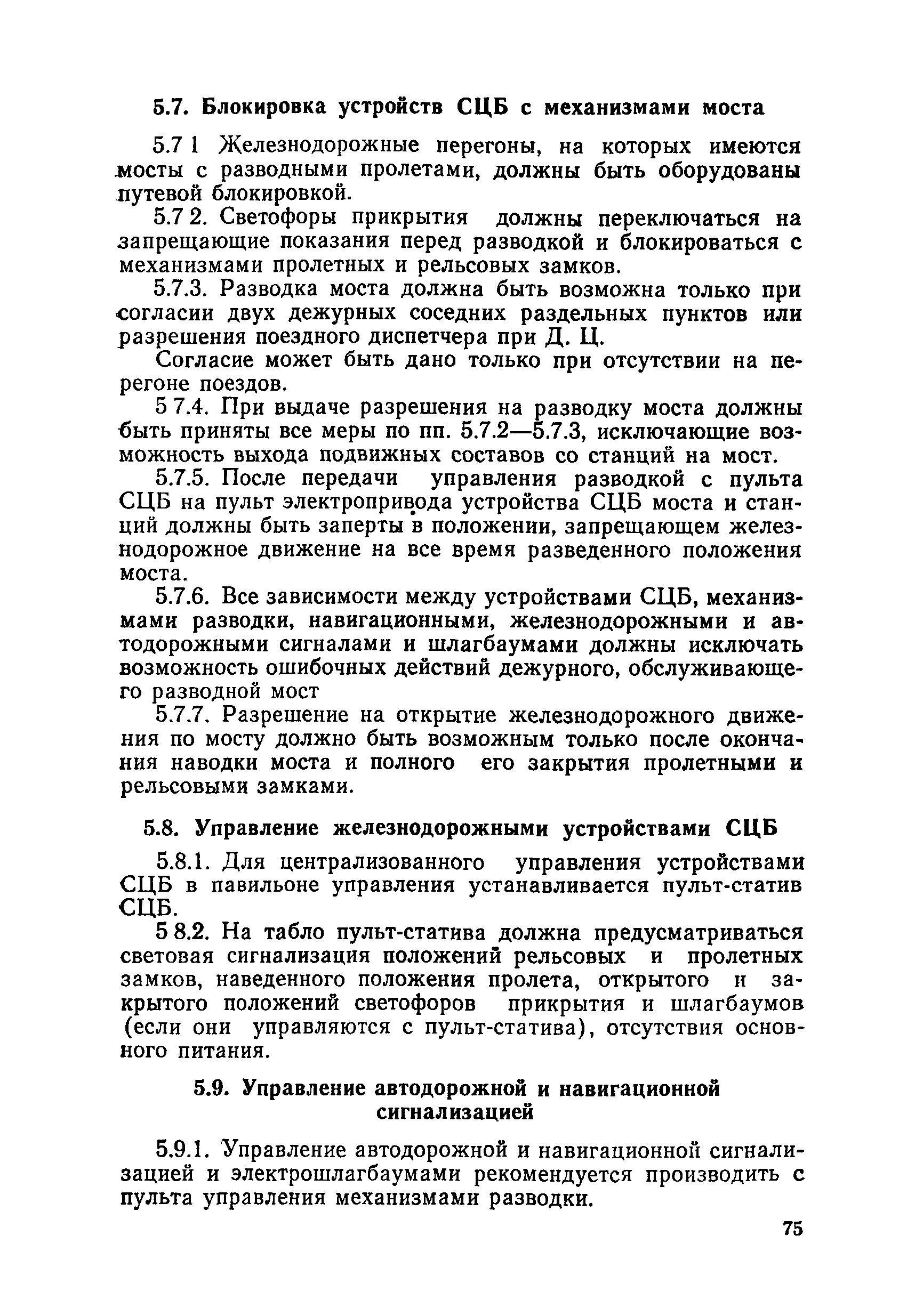

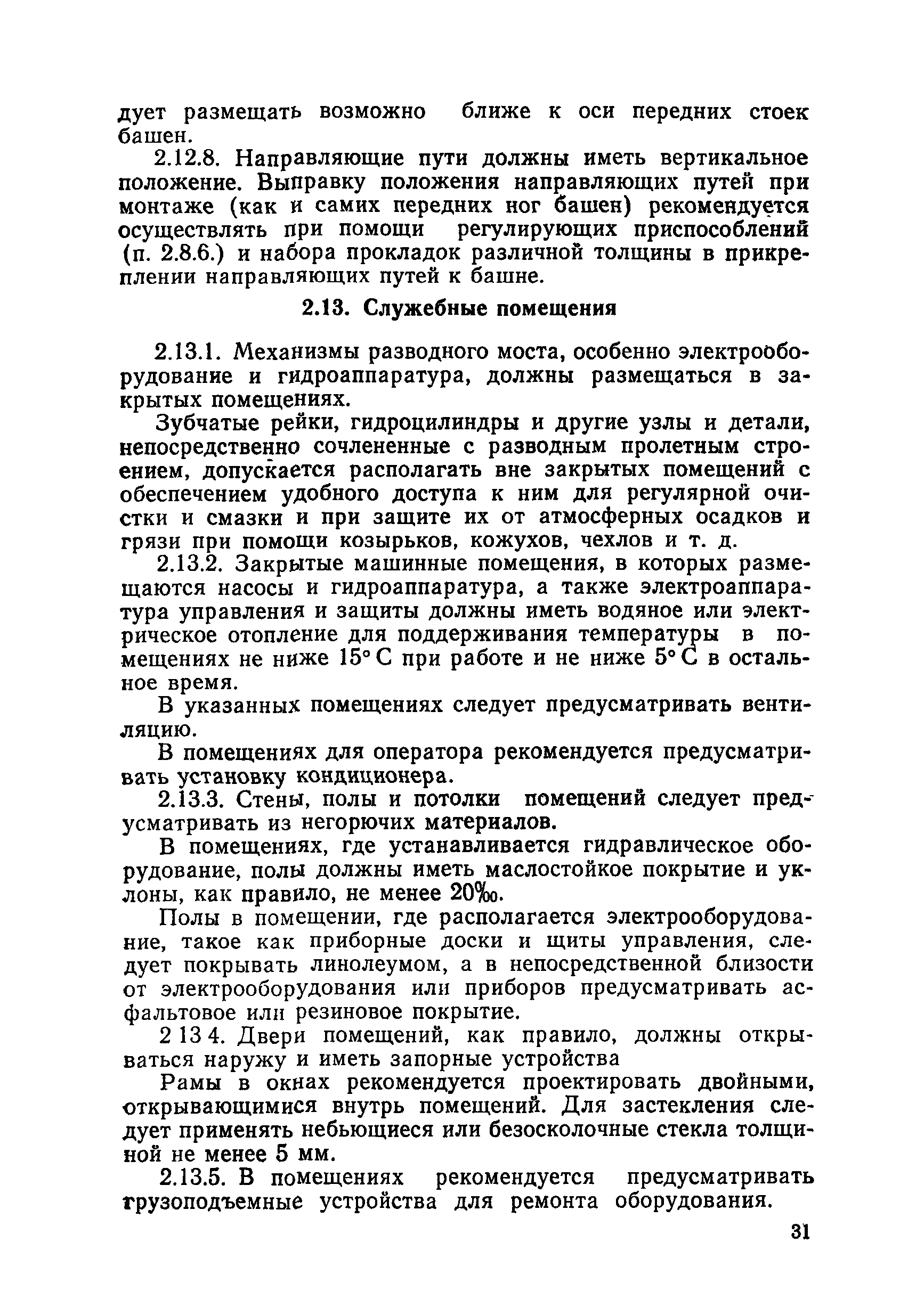

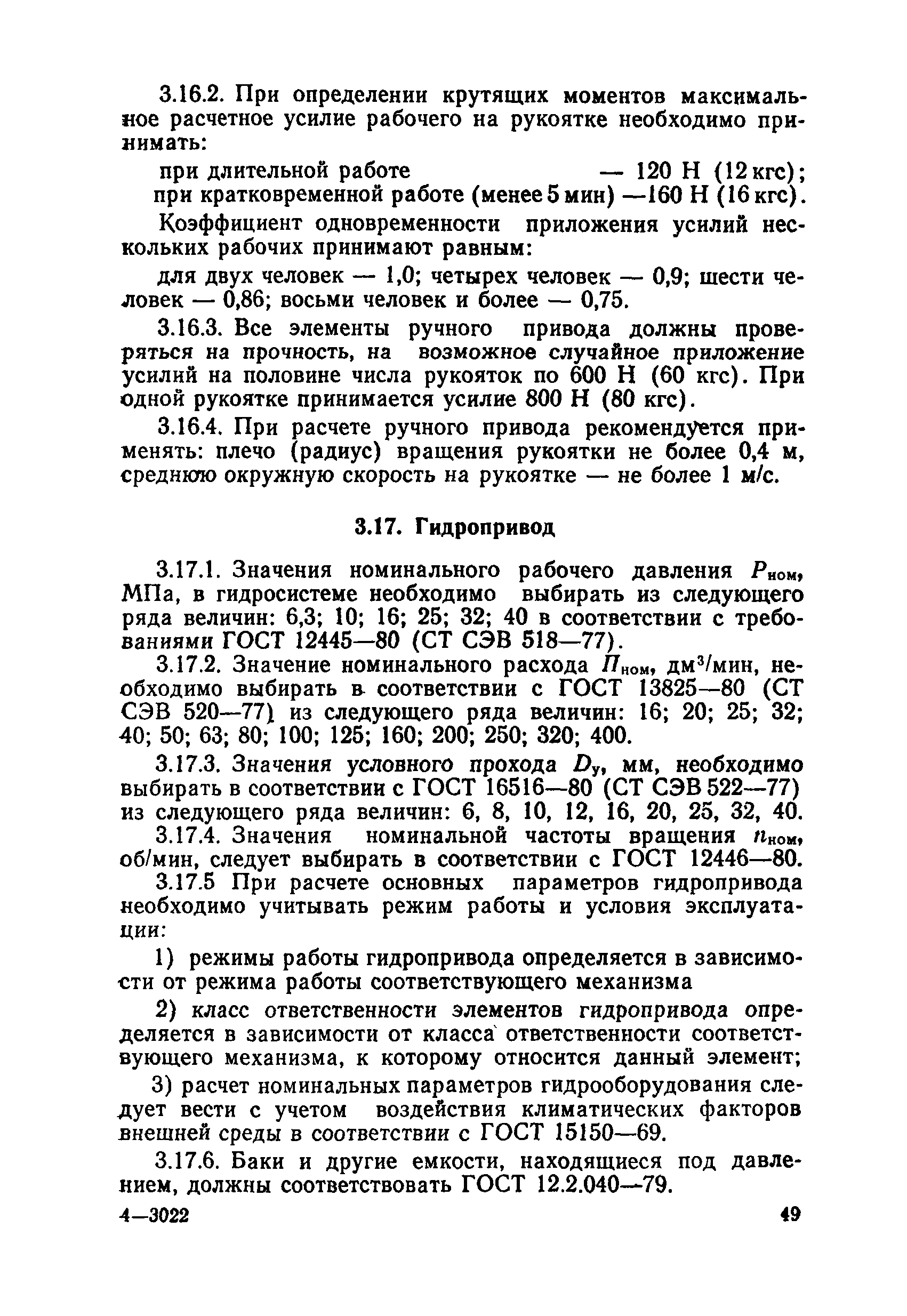

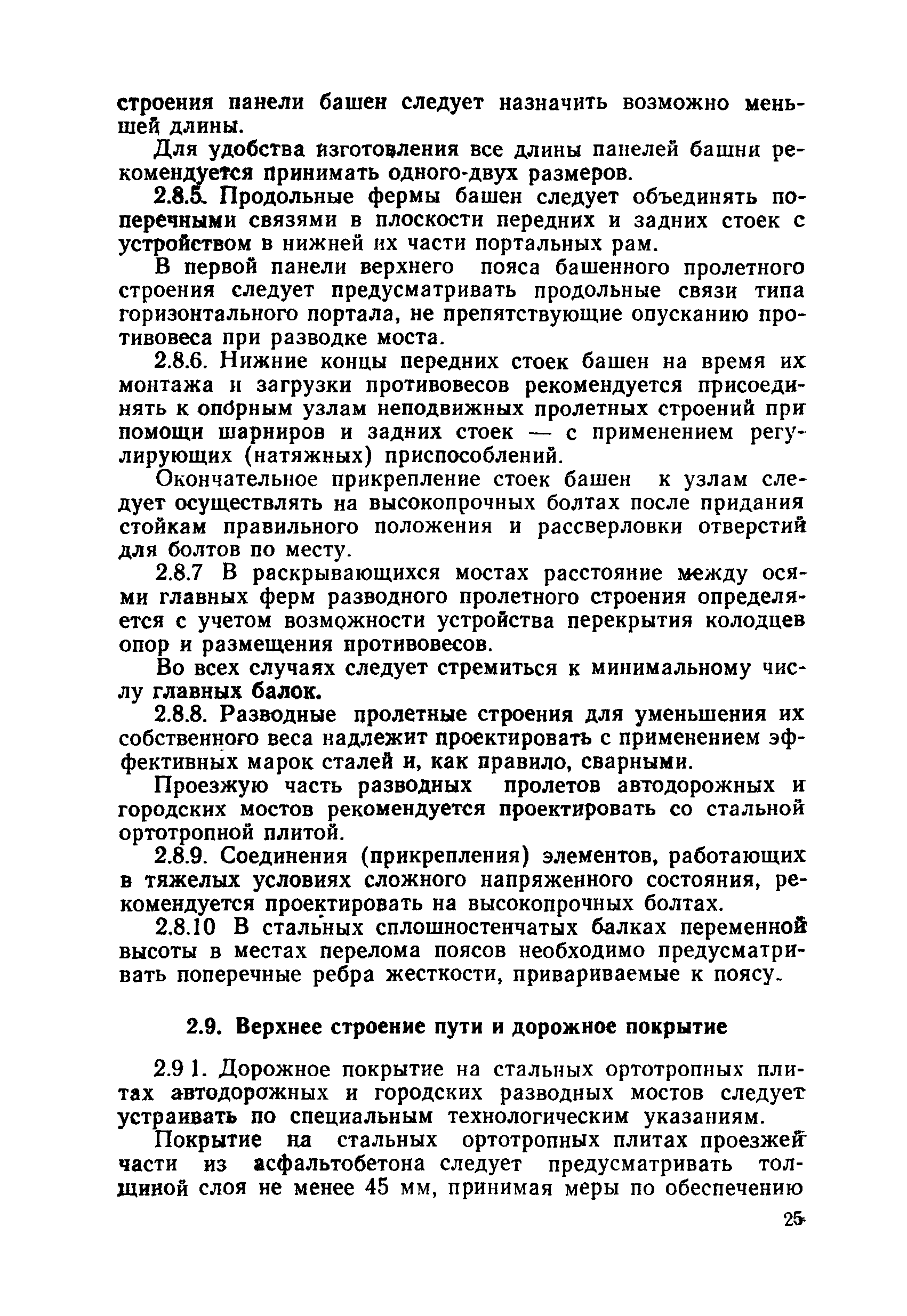

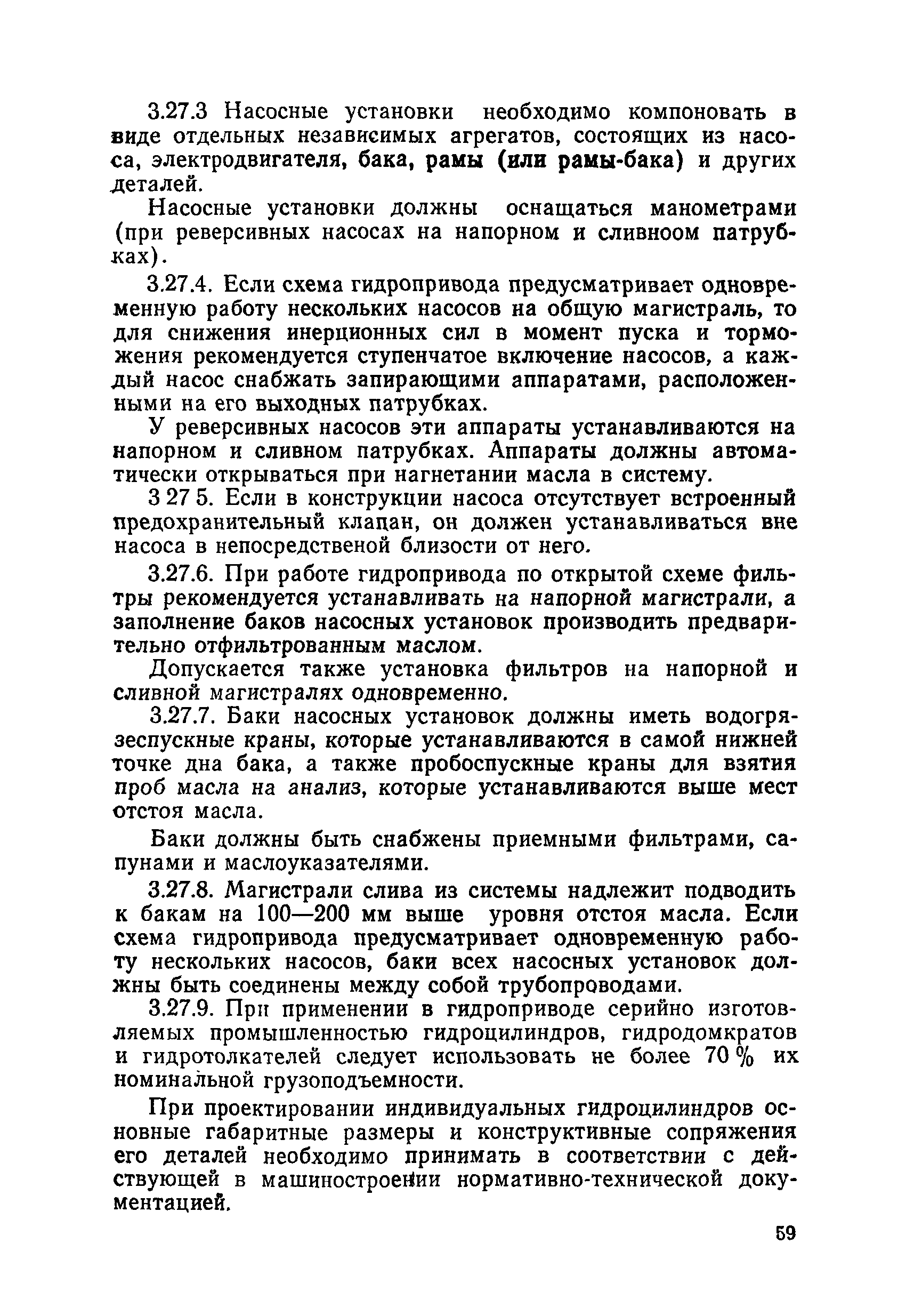

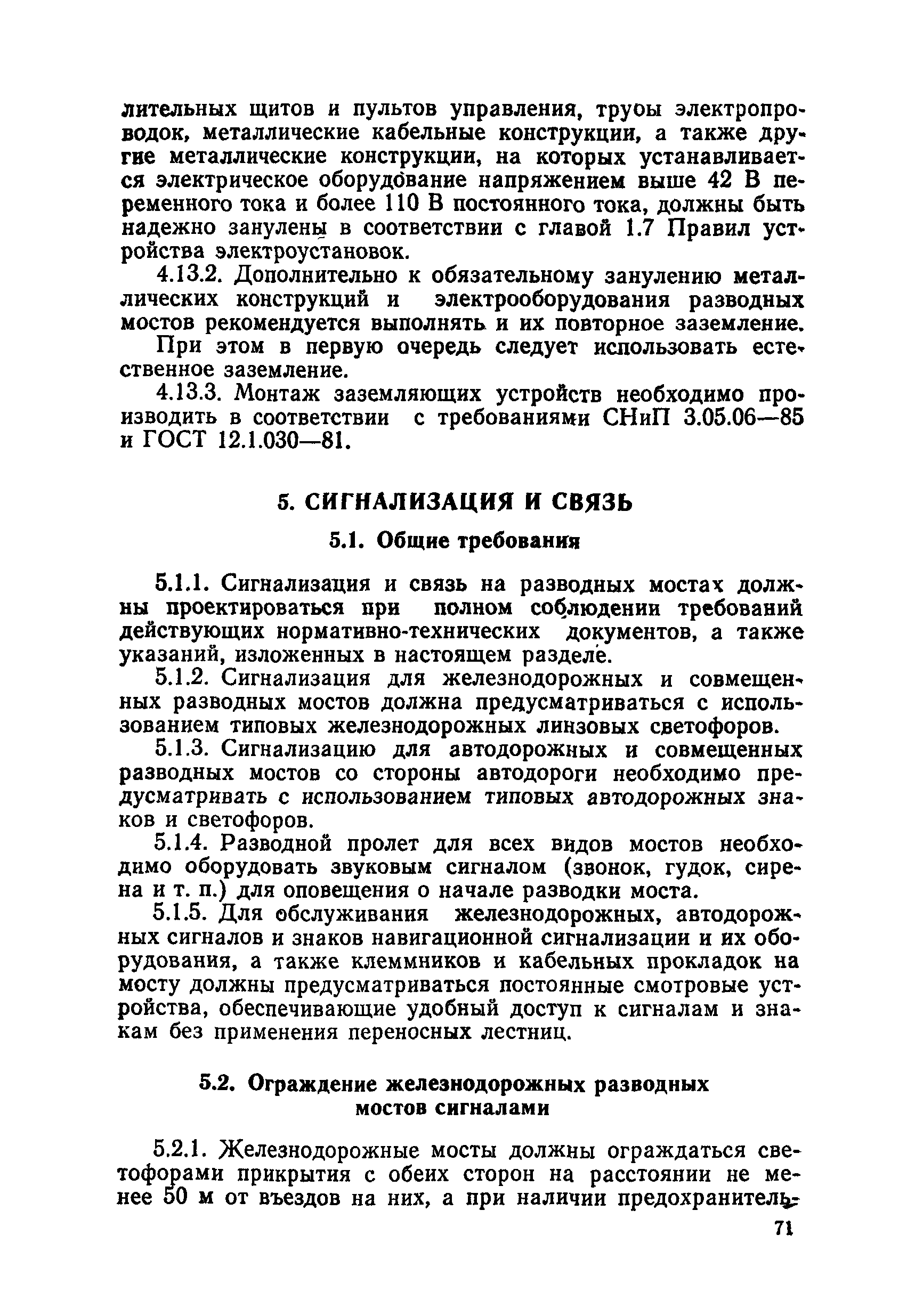

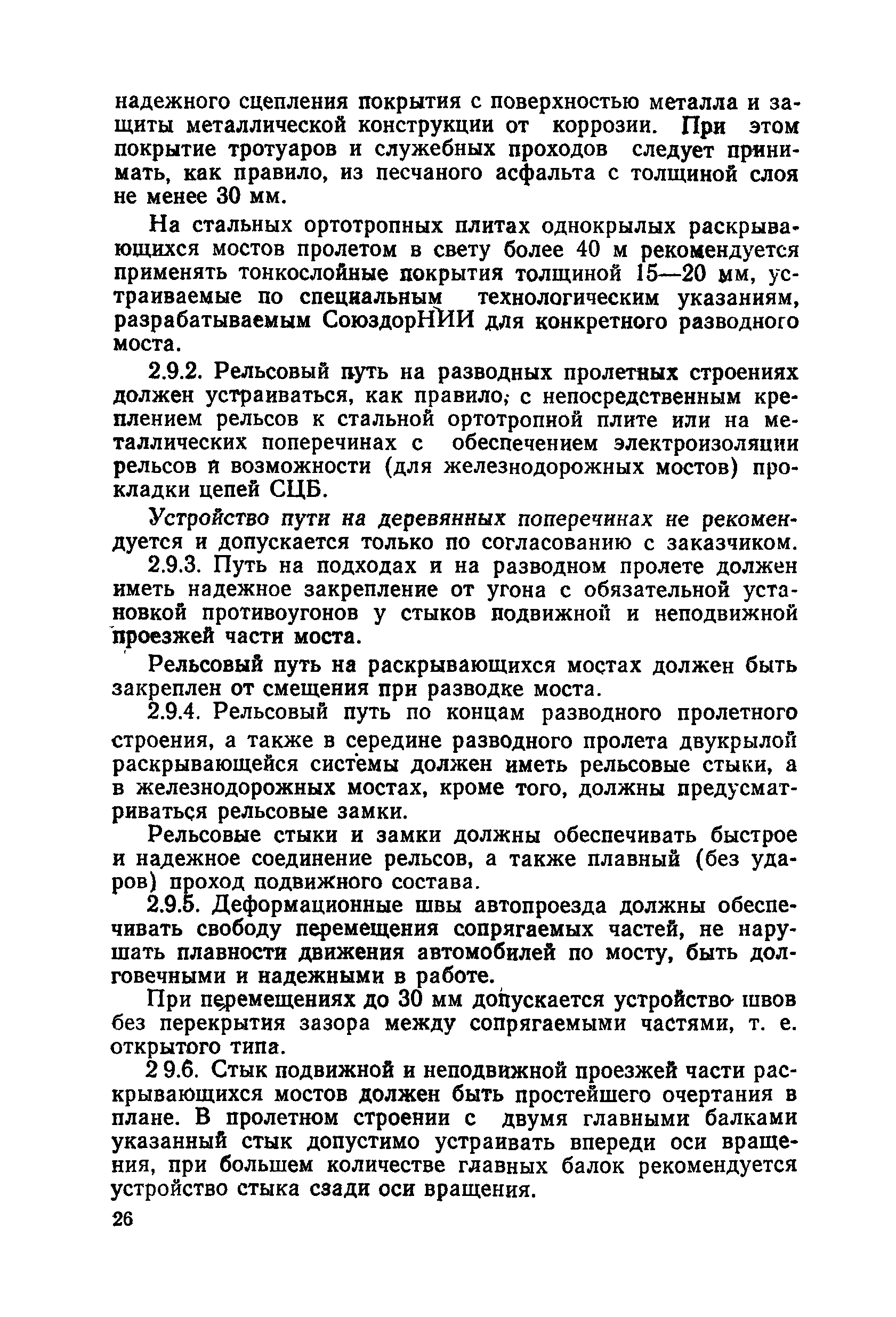

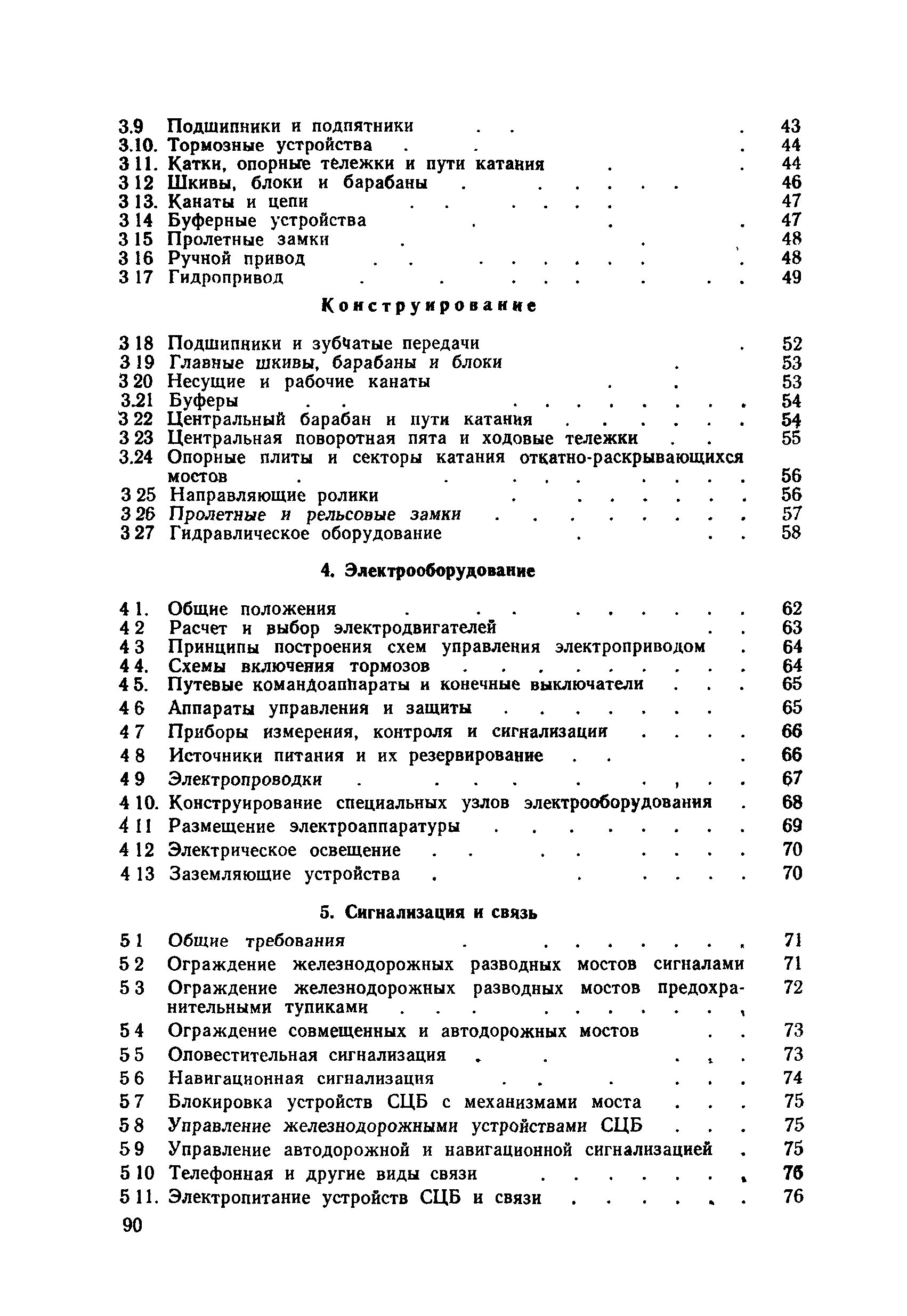

Оглавление:	1. Основные положения 2. Строительные конструкции 3. Механизмы Расчеты Конструирование 4. Электрооборудование 5. Сигнализация и связь Приложения
Разработан:	Ленгипротрансмост
Утверждён:	01.03.1989 Минтрансстрой (Mintransstroy АВ-96)
Принят:	24.12.1987 МПС (Ministry of Railroads ЦПИ-6/28) 01.01.1989 Главмостострой Минстрансстроя (Glavmostostroy, Mintransstroy 2502-3/1) 08.01.1988 ЦНИИС (TsNIIS 531116/21)
Издан:	Транспорт (1990 г. )
Нормативные ссылки:	СНиП 2.05.03-84* «Мосты и трубы» ГОСТ 25835-83 «Краны грузоподъемные. Классификация механизмов по режимам работы» ВСН 32-81 «Инструкция по устройству гидроизоляции конструкций мостов и труб на железных, автомобильных и городских дорогах» ГОСТ 2688-80 «Канат двойной свивки типа ЛК-Р конструкции 6х19(1+6+6/6)+1 о.с. Сортамент» ГОСТ 3088-80 «Канат двойной свивки многопрядный типа ЛК-Р конструкции 18х19 (1+6+6/6)+1 о.с. Сортамент» ГОСТ 7668-80 «Канат двойной свивки типа ЛК-РО конструкции 6х36(1+7+7/7+14)+1 о.с. Сортамент» ГОСТ 977-88 «Отливки стальные. Общие технические условия» ГОСТ 19672-74 «Передачи червячные цилиндрические. Модули и коэффициенты диаметра червяка» ГОСТ 21150-87 «Смазка ЛИТОЛ-24. Технические условия» ГОСТ 25546-82 «Краны грузоподъемные. Режимы работы» ГОСТ 26775-85 «Габариты подмостовые судоходных пролетов мостов на внутренних водных путях» ГОСТ 613-79 «Бронзы оловянные литейные. Марки» ГОСТ 9563-60 «Основные нормы взаимозаменяемости. Колеса зубчатые. Модули» СНиП 1.02.01-85 «Инструкция о составе, порядке разработки, согласования и утверждения проектно-сметной документации на строительство предприятий, зданий и сооружений» СНиП II-4-79 «Естественное и искусственное освещение» РТМ 24.090.12-76 «Краны грузоподъемные. Валы и оси. Методы расчета» РТМ 24.090.16-76 «Краны грузоподъемные. Соединения шпоночные. Методы расчета» РТМ 24.090.17-76 «Краны грузоподъемные. Подшипники качения. Расчет и выбор» РТМ 24.090.18-76 «Краны грузоподъемные. Соединение деталей с гарантированным натягом. Методы расчета» РТМ 24.090.19-76 «Машины подъемно-транспортные. Тормоза механические. Методы расчета» РТМ 24.090.21-76 «Краны грузоподъемные. Барабаны канатные. Метод расчета» РТМ 24.090.22-76 «Краны грузоподъемные. Ресурсы элементов крановых механизмов» РТМ 24.090.24-76 «Краны грузоподъемные. Оптимизация показателей надежности» РТМ 24.090.25-76 «Краны грузоподъемные. Расчет вероятности безотказной работы элементов» РТМ 24.090.28-77 «Краны грузоподъемные. Механизм передвижения. Метод расчета» РТМ 24.090.29-77 «Краны грузоподъемные. Механизм подъема груза. Метод расчета» РТМ 24.090.33-77 «Машины подъемно-транспортные. Передачи червячные. Методы расчета на прочность» ГОСТ 12.2.040-79 «Система стандартов безопасности труда. Гидроприводы объемные и системы смазочные. Общие требования безопасности к конструкции» ПУЭ «Правила устройства электроустановок» ГОСТ 12445-80 «Гидроприводы объемные, пневмоприводы и смазочные системы. Номинальные давления» ГОСТ 12446-80 «Гидроприводы объемные, пневмоприводы и смазочные системы. Номинальные частоты вращения» ГОСТ 13825-80 «Гидроприводы объемные и смазочные системы. Номинальные расходы жидкости» ГОСТ 14254-80 «Изделия электротехнические. Оболочки. Степень защиты. Обозначения. Методы испытаний» ГОСТ 16516-80 «Гидроприводы объемные, пневмоприводы и смазочные системы. Условные проходы» ГОСТ 17494-87 «Машины электрические вращающиеся. Классификация степеней защиты, обеспечиваемых оболочками вращающихся электрических машин» ГОСТ 21354-87 «Передачи зубчатые цилиндрические эвольвентные внешнего зацепления. Расчет на прочность» ГОСТ 26633-91 «Бетоны тяжелые и мелкозернистые. Технические условия» ГОСТ 26600-85 «Знаки и огни навигационных внутренних водных путей. Общие технические условия» ГОСТ 26600-98 «Знаки навигационные внутренних судоходных путей. Общие технические условия» ГОСТ 1050-88 «Прокат сортовой, калиброванный, со специальной отделкой поверхности из углеродистой качественной конструкционной стали. Общие технические условия» ГОСТ 15150-69 «Машины, приборы и другие технические изделия. Исполнения для различных климатических районов. Категории, условия эксплуатации, хранения и транспортирования в части воздействия климатических факторов внешней среды» ГОСТ 5006-83 «Муфты зубчатые. Технические условия» ГОСТ 805-80 «Чугун передельный. Технические условия» ГОСТ 12.1.030-81 «Система стандартов безопасности труда. Электробезопасность. Защитное заземление, зануление» Инструкция «Инструкция по содержанию искусственных сооружений» СНиП III-4-80* «Техника безопасности в строительстве» ГОСТ 4543-71 «Прокат из легированной конструкционной стали. Технические условия» СНиП 2.01.07-85* «Нагрузки и воздействия» СНиП 2.01.02-85* «Противопожарные нормы» СНиП 2.01.01-82 «Строительная климатология и геофизика» ГОСТ 1412-85 «Чугун с пластинчатым графитом для отливок. Марки» ГОСТ 10885-85 «Сталь листовая горячекатаная двухслойная коррозионно-стойкая. Технические условия» СНиП 3.05.06-85 «Электротехнические устройства» СНиП 2.06.04-82* «Нагрузки и воздействия на гидротехнические сооружения (волновые, ледовые и от судов)» СНиП II-23-81* «Стальные конструкции» СНиП III-18-75 «Металлические конструкции»
