Скачать МИ 3272-2010 ГСИ. Счетчики расходомеры массовые. Методика поверки на месте эксплуатации компакт-прувером в комплекте с турбинным преобразователем расхода и поточным преобразователем плотности

Дата актуализации: 01.01.2021

МИ 3272-2010

ГСИ. Счетчики расходомеры массовые. Методика поверки на месте эксплуатации компакт-прувером в комплекте с турбинным преобразователем расхода и поточным преобразователем плотности

Обозначение:	МИ 3272-2010
Обозначение англ:	MI 3272-2010
Статус:	действует
Название рус.:	ГСИ. Счетчики расходомеры массовые. Методика поверки на месте эксплуатации компакт-прувером в комплекте с турбинным преобразователем расхода и поточным преобразователем плотности
Дата добавления в базу:	01.09.2013
Дата актуализации:	01.01.2021
Дата введения:	05.04.2010
Область применения:	В отношении поверяемых средств измерений методика поверки распространяется на счетчики-расходомеры массовые: - счетчики-расходомеры массовые Мicro Motion, производимые фирмой «Еmerson Process Management, Мicro Motion Inc.» (США, Нидерланды, Мексика); - расходомеры массовые Promass, производимые фирмами «Endress+Flowtec AG» (Швейцария) и «Endress+Hauser GmbH+Co.KG» (Германия); - счетчики-расходомеры массовые кориолисовые ROTAMASS, производимые фирмой «Rota Yokogawa GmbH & Co.KG» (Германия). В отношении применяемых средств поверки (рабочих эталонов) методика поверки распространяется на поверочные установки малой вместимости калиброванного участка: - установки поверочные СР, СР-М фирмы «Еmerson Process Management/Daniel Measurement and Control Inc/» (США), вместимость калиброванного участка от 0,020 до 0,650 м3; - установки поверочные «ВСР-М» фирмы «Fisher Rosemount Petroleum» (США), вместимость калиброванного участка от 0,020 до 0,650 м3 - трубопоршневые установки «BRООКS-Соmpact Prover» фирмы «Brooks Instrument» (США, Голландия, Англия), вместимость калиброванного участка от 0,020 до 0,650 м3; - установки трубопоршневые «SYNCROTRAK» фирмы «Calibron Systems inc/» (СIIIА), вместимость калиброванного участка от 0,0189 до 0,4542 м3.

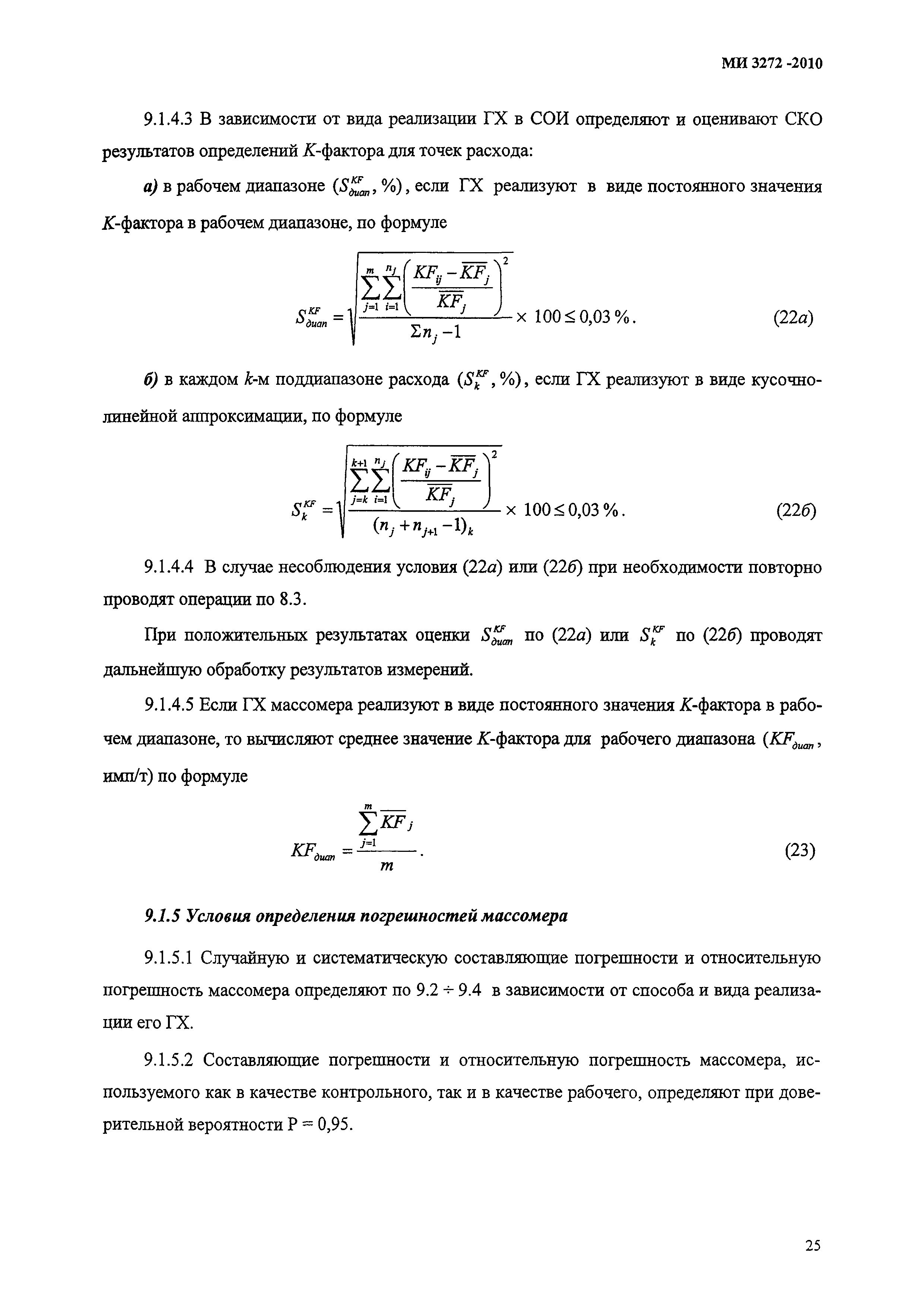

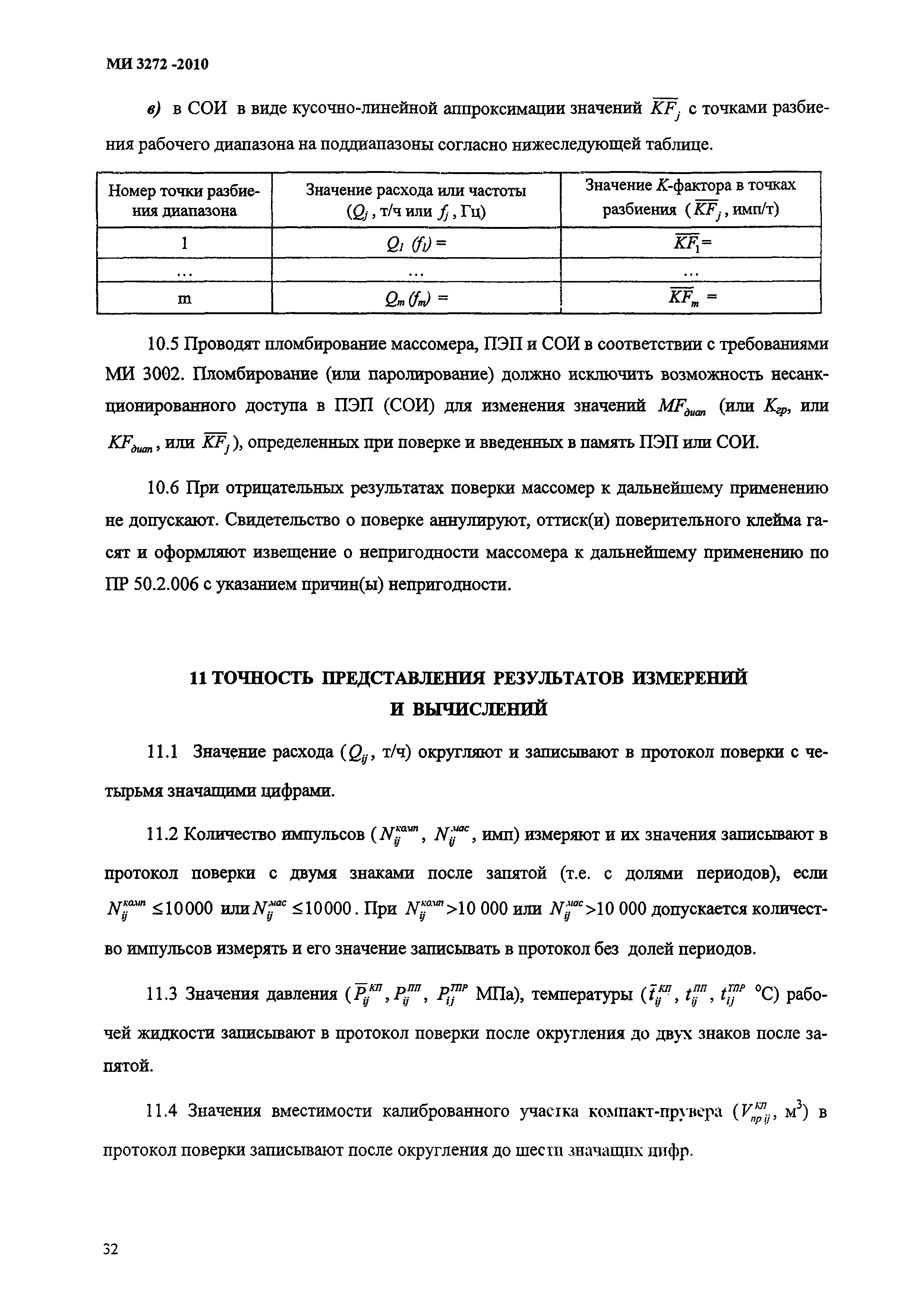

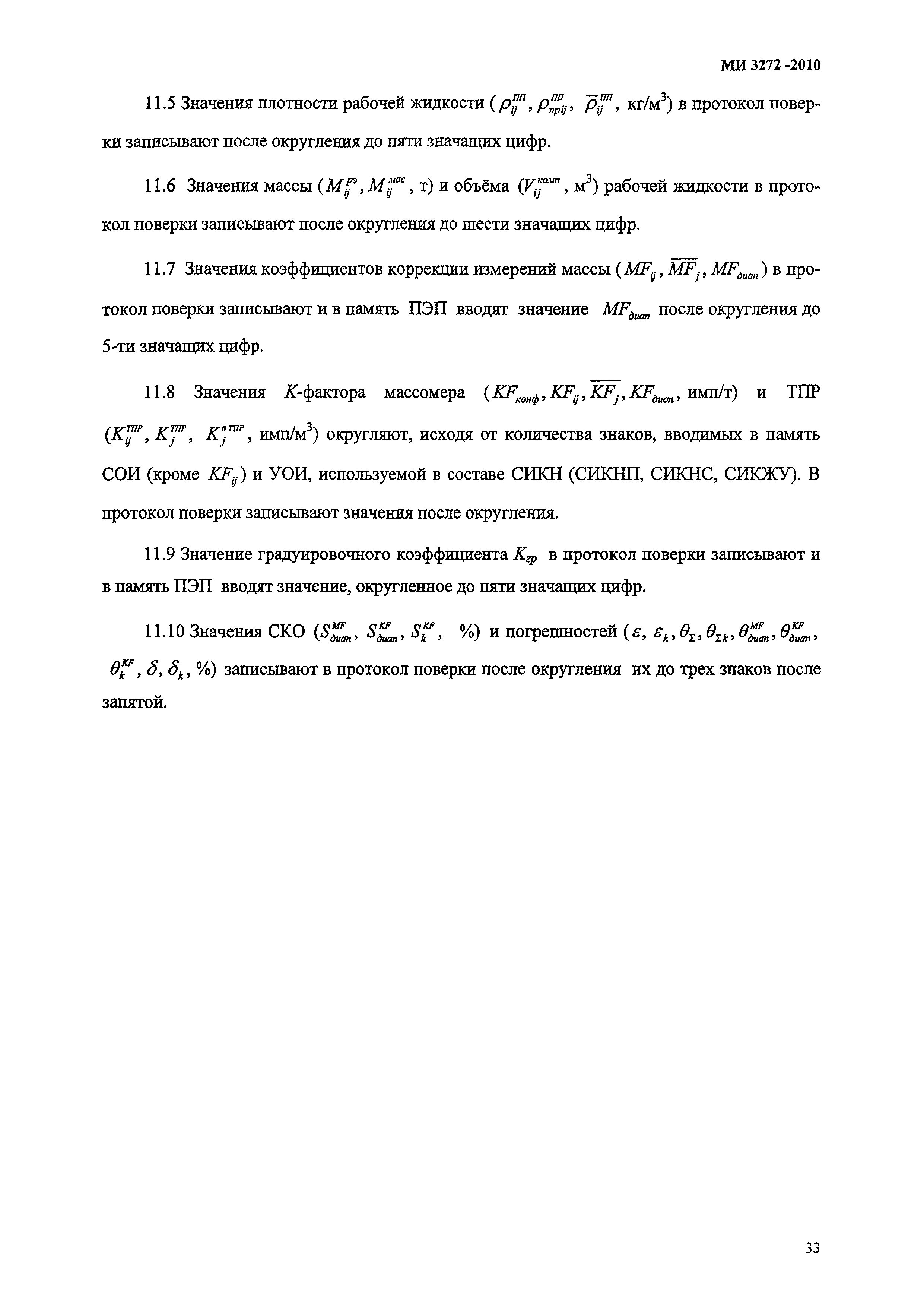

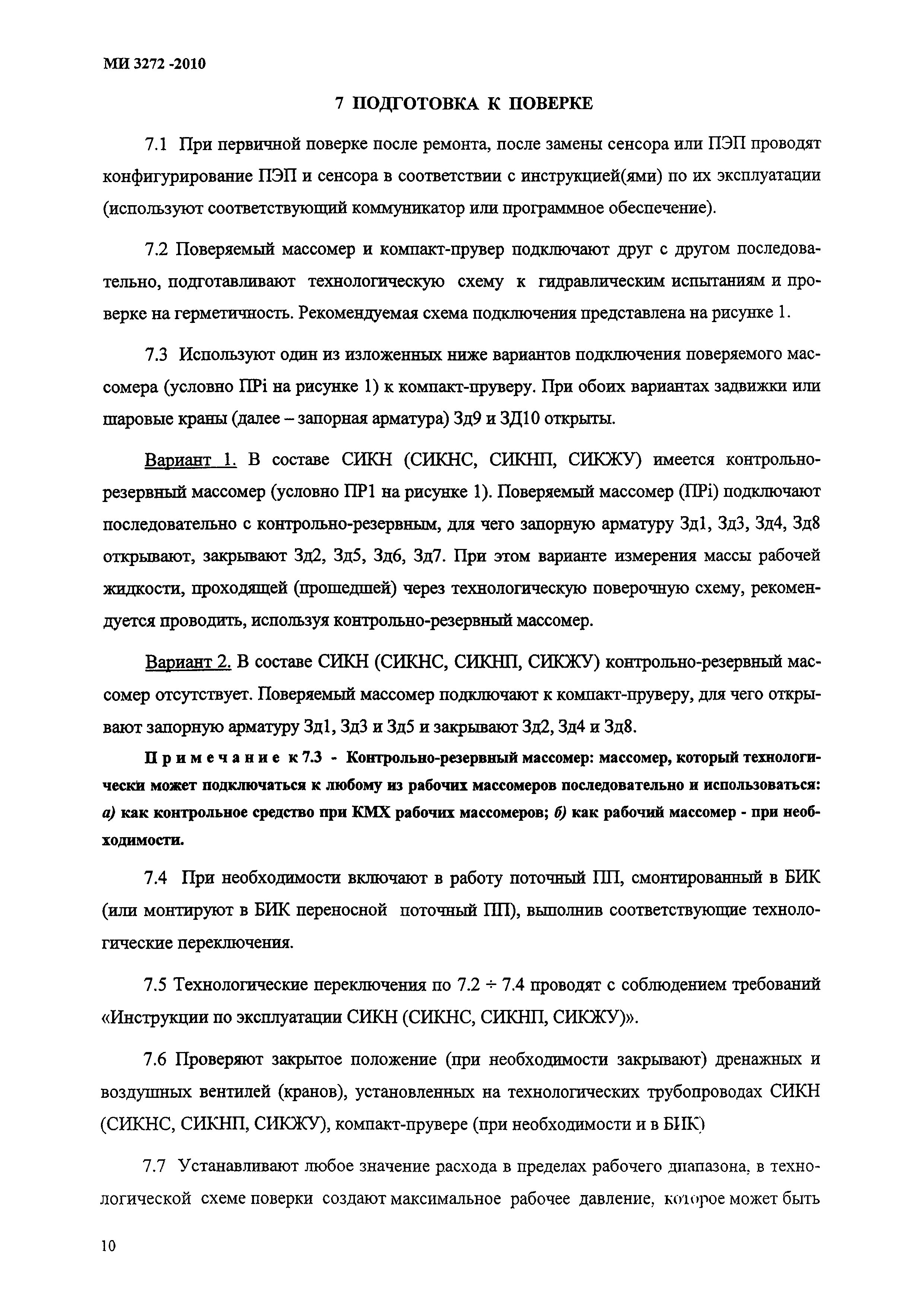

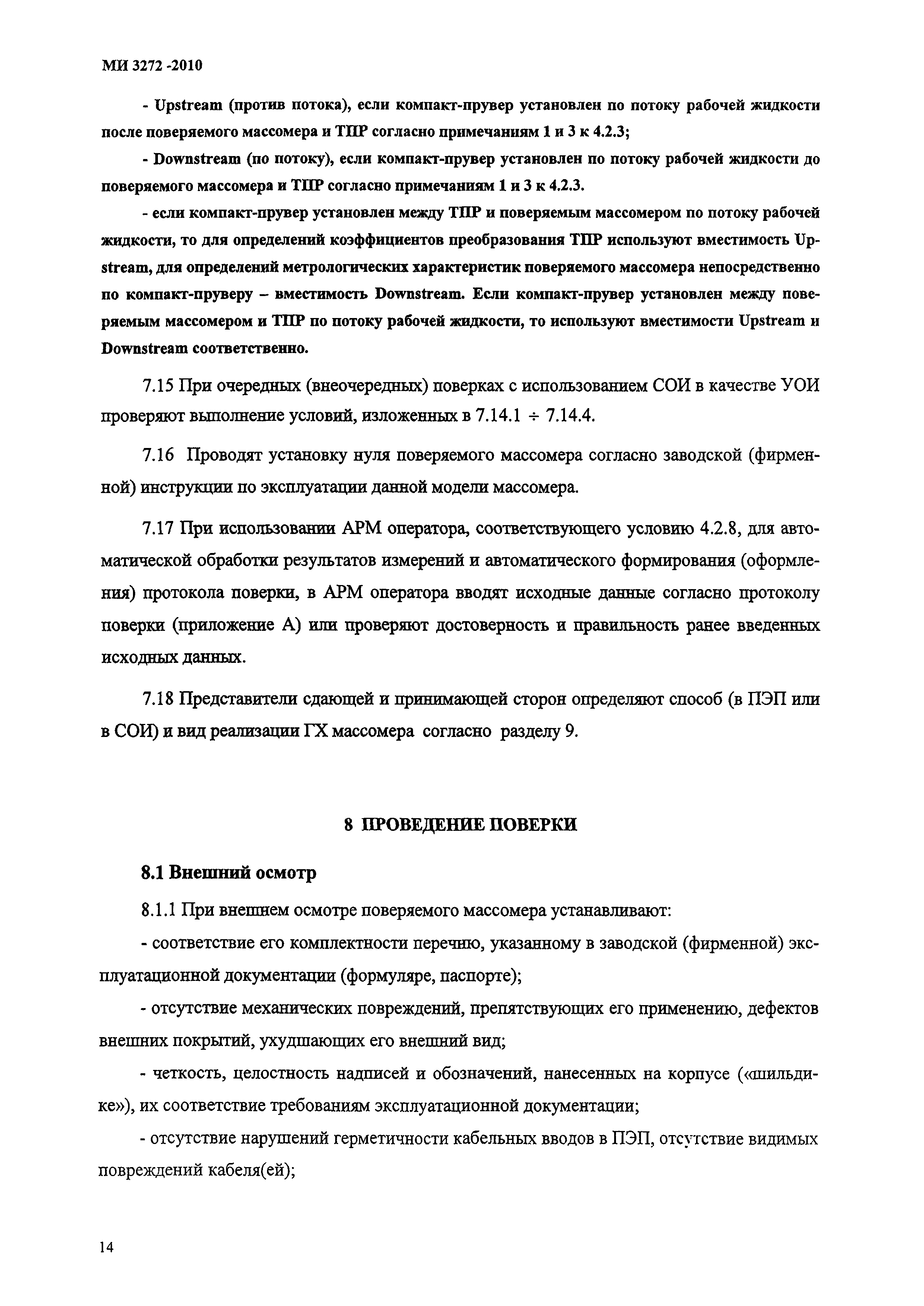

Оглавление:	1 Область применения 2 Нормативные ссылки 3 Термины и определения, сокращения 4 Операции и средства поверки 5 Требования безопасности, охраны труда и к квалификации поверителей 6 Условия поверки 7 Подготовка к поверке 8 Проведение поверки    8.1 Внешний осмотр    8.2 Опробование    8.3 Определение метрологических характеристик 9 Обработка результатов измерений    9.1 Определение параметров ГХ массомера    9.2 Определение погрешностей массомера при реализации его ГХ в ПЭП    9.3 Определение погрешностей массомера при реализации его ГХ в СОИ в виде постоянного значения К-фактора (имп/т)    9.4 Определение погрешностей массомера при реализации его ГХ в СОИ в виде кусочно-линейной аппроксимации    9.5 Оценивание относительной погрешности массомера    9.6 Условия допуска массомера к дальнейшему применению 10 Оформление результатов поверки 11 Точность представления результатов измерений и вычислений Приложения
Разработан:	ОАО Нефтеавтоматика ОП ГНМЦ ОАО Нефтеавтоматика
Утверждён:	15.03.2010 ФГУП ВНИИМС
Список изменений:	№ 1 от 18.04.2011 № 2 № 3
Заменяет собой:	«Рекомендация. ГСИ. Счетчики-расходомеры массовые «Promass» фирмы «Endress Hauser». Методика поверки трубопоршневой поверочной установкой в комплекте с плотномером» (Для преобразователей массового расхода модели Promas, утвержденной ФГУП ВННИР 14.07.2006 г. (касательно компакт-прувера)) «Рекомендация. ГСИ. Счетчики-расходомеры массовые Мicro Motion фирмы Ficher-Rosemount. Методика поверки поверочной установкой «ВСР-М»» (Для преобразователей массового расхода модели Мicro Motion, утвержденной ВНИИМС 30.12.1999 г.) МИ 2742-2002 «Рекомендация. ГСИ. Счетчики-расходомеры массовые Мicro Motion фирмы Ficher-Rosemount. Методика поверки поверочной установкой «ВСР-М» с измерительно-вычислительным контроллером «OMNI- 3000 РРС»» (Для преобразователей массового расхода модели Мicro Motion)
Нормативные ссылки:	ГОСТ Р 51330.0-99 «Электрооборудование взрывозащищенное. Часть 0. Общие требования» ГОСТ 112-78 «Термометры метеорологические стеклянные. Технические условия» ГОСТ 8.207-76 «Государственная система обеспечения единства измерений. Прямые измерения с многократными наблюдениями. Методы обработки результатов наблюдений. Основные положения» ПБ 03-585-03 «Правила устройства и безопасной эксплуатации технологических трубопроводов» ПР 50.2.006-94 «Государственная система обеспечения единства измерений. Порядок проведения поверки средств измерений» ПР 50.2.007-2001 «Государственная система обеспечения единства измерений. Поверительные клейма» ПР 50.2.009-94 «Государственная система обеспечения единства измерений. Порядок проведения испытаний и утверждения типа средств измерений» МИ 2153-2004 «Рекомендация. ГСОЕИ. Плотность нефти. Требования к методике выполнения измерений ареометром при учетных операциях» СТО Газпром 5.3-2006 «Расход и количество жидких углеводородных сред. Технические требования к узлам учета» МИ 2676-2001 «Рекомендация. Государственная система обеспечения единства измерений. Методика метрологической аттестации алгоритмов и программ обработки данных результатов измерений при определении объема и массы нефти и нефтепродуктов. Общие положения» МИ 2632-2001 «Рекомендация. Государственная система обеспечения единства измерений. Плотность нефти и нефтепродуктов и коэффициенты объемного расширения и сжимаемости. Методы и программа расчета» МИ 3002-2006 «Рекомендация. Государственная система обеспечения единства измерений. Правила пломбирования и клеймения средств измерений и оборудования, применяемых в составе систем измерений количества и показателей качества нефти и поверочных установок» МИ 2083-90 «Государственная система обеспечения единства измерений. Измерения косвенные. Определение результатов измерений и оценивание их погрешностей» ПТЭ «Правила технической эксплуатации электроустановок потребителей» МИ 2174-91 «Рекомендация. Государственная система обеспечения единства измерений. Аттестация алгоритмов и программ обработки данных при измерениях. Основные положения» ПУЭ «Правила устройства электроустановок» ПБ 08-624-03 «Правила безопасности в нефтяной и газовой промышленности» ПОТ Р М-016-2001 «Межотраслевые правила по охране труда (правила безопасности) при эксплуатации электроустановок»

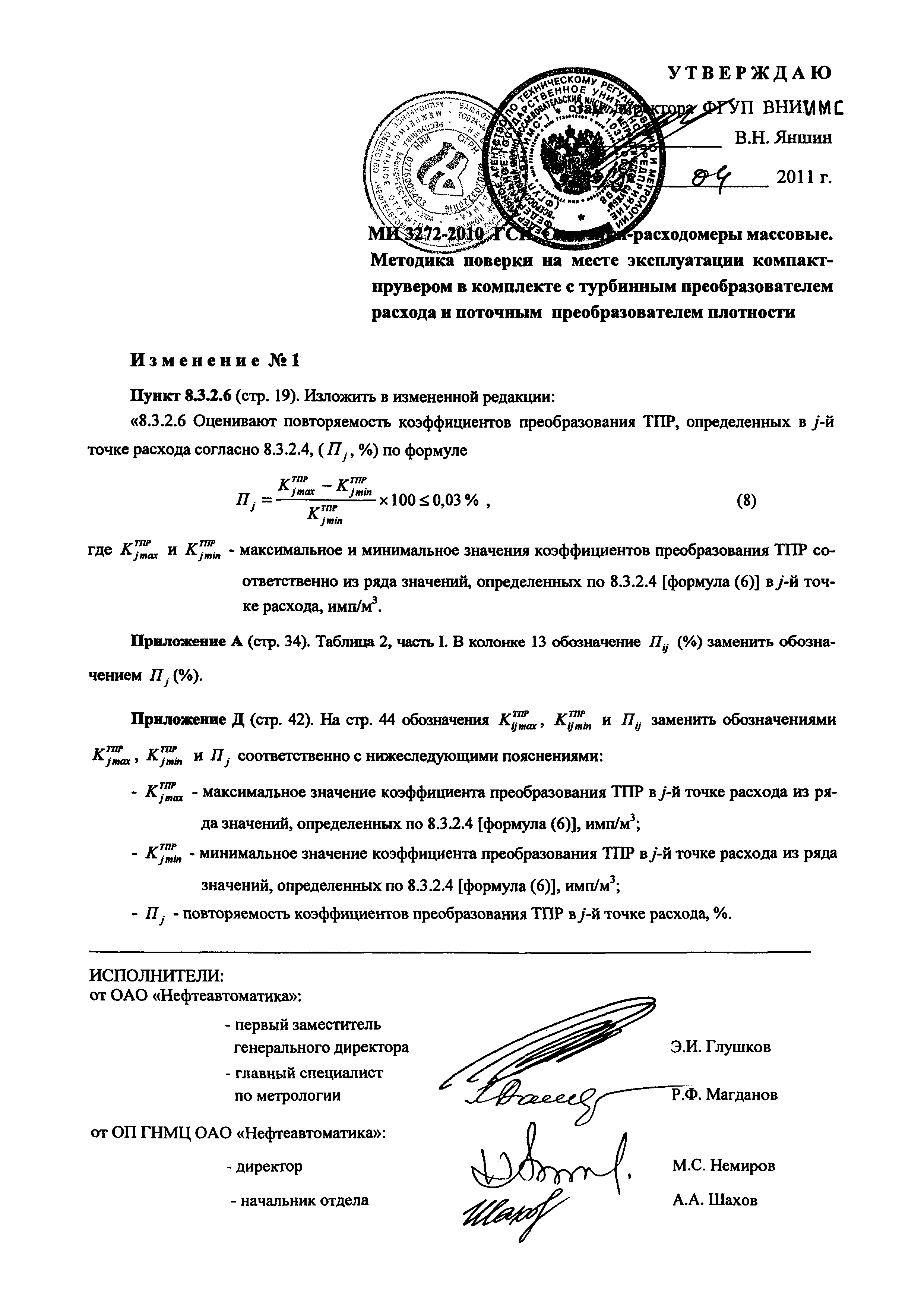

Текстовое изменение № 1 от 18.04.2011

Текстовое изменение № 2

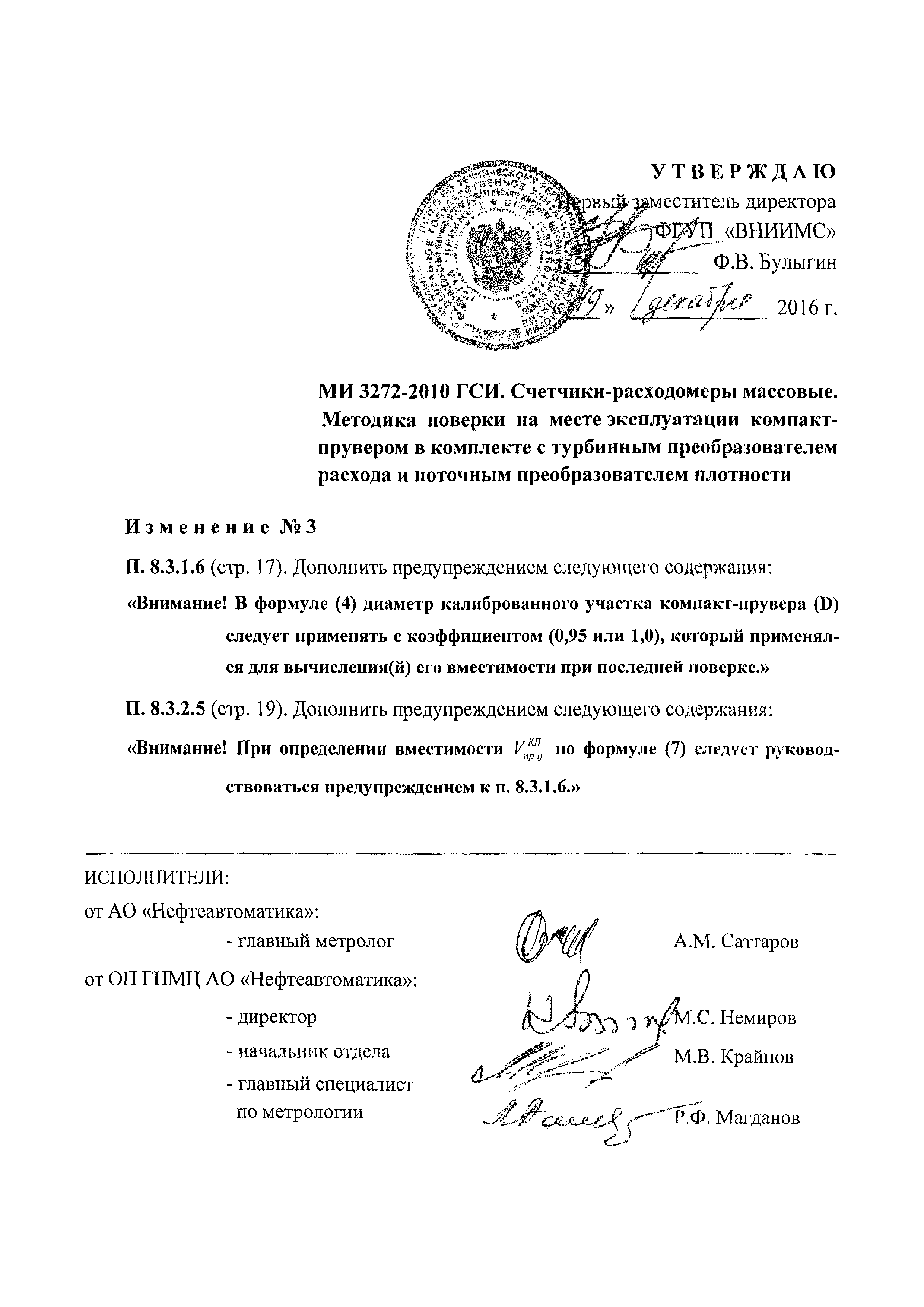

Текстовое изменение № 3
