1 РАЗРАБОТАН Обществом с ограниченной ответственностью "Экспертно-инжиниринговая компания" (ООО "ЭКСИКОМ") и Федеральным государственным бюджетным учреждением "Российский институт стандартизации" (ФГБУ "Институт стандартизации")

2 ВНЕСЕН Техническим комитетом по стандартизации ТК 023 "Нефтяная и газовая промышленность"

3 УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ Приказом Федерального агентства по техническому регулированию и метрологии от 12 марта 2026 г. N 15-пнст

Настоящий стандарт разработан с целью апробации требований и накопления дополнительной информации в отношении средств укрепления русла и берегов подводных переходов магистральных газопроводов.

Положения настоящего стандарта не затрагивают вопросы проектирования и не могут быть применены в целях оценки соответствия, включая обеспечение требований действующего законодательства в сфере строительства.

Настоящий стандарт предназначен для применения заинтересованными сторонами в рамках научно-исследовательской, аналитической и другой деятельности, направленной на накопление массива данных относительно объекта стандартизации.

1.1 Настоящий стандарт распространяется на средства укрепления русла и берегов подводных переходов магистральных газопроводов, газопроводов-отводов с рабочим давлением до 10 МПа включительно и номинальным диаметром до DN 1400 включительно.

1.2 Настоящий стандарт устанавливает классификацию и общие положения в части применения средств укрепления русла и берегов подводных переходов магистральных газопроводов.

1.3 В настоящем стандарте установлены положения к средствам укрепления берегов подводных переходов откосного типа.

1.4 В настоящем стандарте установлены положения относительно средств укрепления берегов подводных переходов откосного типа.

1.5 Настоящий стандарт не распространяется на волноотбойные стены, бетонные и железобетонные буны и волноломы.

В настоящем стандарте использованы нормативные ссылки на следующие документы:

ГОСТ 12.1.007 Система стандартов безопасности труда. Вредные вещества. Классификация и общие требования безопасности

ГОСТ 380 Сталь углеродистая обыкновенного качества. Марки

ГОСТ 4001 Камни стеновые из горных пород. Технические условия

ГОСТ 8267 Щебень и гравий из плотных горных пород для строительных работ. Технические условия

ГОСТ 8736 Песок для строительных работ. Технические условия

ГОСТ 10060 Бетоны. Методы определения морозостойкости

ГОСТ 12730.5 Бетоны. Методы определения водонепроницаемости

ГОСТ 13015 Изделия бетонные и железобетонные для строительства. Общие технические требования. Правила приемки, маркировки, транспортирования и хранения

ГОСТ 15150 Машины, приборы и другие технические изделия. Исполнения для различных климатических районов. Категории, условия эксплуатации, хранения и транспортирования в части воздействия климатических факторов внешней среды

ГОСТ 24297 Верификация закупленной продукции. Организация проведения и методы контроля

ГОСТ 25100 Грунты. Классификация

ГОСТ 26633 Бетоны тяжелые и мелкозернистые. Технические условия

ГОСТ 30055 Канаты из полимерных материалов и комбинированные. Технические условия

ГОСТ 32491 (ISO 10319:2018) Материалы геосинтетические. Метод испытания на растяжение с применением широкой ленты

ГОСТ 32804 (EN 13251:2000) Материалы геосинтетические для фундаментов, опор и земляных работ. Общие технические требования

ГОСТ 33068 (EN 13252:2005) Материалы геосинтетические для дренажных систем. Общие технические требования

ГОСТ 33069 (EN 13253:2005) Материалы геосинтетические для защиты от эрозии (береговая защита). Общие технические требования

ГОСТ Р 50575 Проволока стальная. Требования к цинковому покрытию и методы испытания покрытия

ГОСТ Р 51285 Сетки проволочные крученые с шестиугольными ячейками для габионных конструкций. Технические условия

ГОСТ Р 52132 Изделия из сетки для габионных конструкций. Технические условия

ГОСТ Р 53225 Материалы геотекстильные. Термины и определения

ГОСТ Р 57997 Арматурные и закладные изделия сварные, соединения сварные арматуры и закладных изделий железобетонных конструкций. Общие технические условия

ГОСТ Р 58411 Плиты бетонные гибкие. Технические условия

СП 28.13330 "СНиП 2.03.11-85 Защита строительных конструкций от коррозии"

СП 41.13330 "СНиП 2.06.08-87 Бетонные и железобетонные конструкции гидротехнических сооружений"

Примечание - При пользовании настоящим стандартом целесообразно проверить действие ссылочных стандартов (сводов правил) в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет или по ежегодному информационному указателю "Национальные стандарты", который опубликован по состоянию на 1 января текущего года, и по выпускам ежемесячного информационного указателя "Национальные стандарты" за текущий год. Если заменен ссылочный документ, на который дана недатированная ссылка, то рекомендуется использовать действующую версию этого документа с учетом всех внесенных в данную версию изменений. Если заменен ссылочный документ, на который дана датированная ссылка, то рекомендуется использовать версию этого документа с указанным выше годом утверждения (принятия). Если после утверждения настоящего стандарта в ссылочный документ, на который дана датированная ссылка, внесено изменение, затрагивающее положение, на которое дана ссылка, то это положение рекомендуется применять без учета данного изменения. Если ссылочный документ отменен без замены, то положение, в котором дана ссылка на него, рекомендуется применять в части, не затрагивающей эту ссылку. Сведения о действии сводов правил целесообразно проверить в Федеральном информационном фонде стандартов.

3.1 В настоящем стандарте применены термины по ГОСТ Р 53225, а также следующие термины с соответствующими определениями:

3.1.1

3.1.2 бутовый камень (бут): Строительный камень неправильной формы, побочный продукт карьерной добычи известняка, доломита, гранита, песчаника и других горных пород.

3.1.3

3.1.4 геоконтейнер: Геотекстильная конструкция в виде емкости с горловиной в верхней части для его заполнения.

3.1.5 георешетка: Объемный складывающийся ячеистый модуль, состоящий из полимерных лент, соединенных между собой в шахматном порядке.

3.1.6

3.1.7

3.1.8

3.1.9 защитный банкет: Линейная защитная конструкция, сооруженная из инертного материала над участком подводного трубопровода с ненормативным заглублением, в поперечном сечении в виде трапеции.

3.1.10 изготовитель: Юридическое лицо, осуществляющее выпуск продукции.

Примечание - Изготовителем может также являться индивидуальный предприниматель.

3.1.11 инертные материалы: Нерудные ископаемые строительные материалы природного происхождения, которые не вступают в химические реакции с другими веществами и сохраняют свои свойства в течение длительного времени.

3.1.12 каменная наброска: Способ укрепления затопляемых откосов свободной укладкой крупного камня неправильной формы.

3.1.13 каменная (щебеночная) отсыпка: Технология, при которой камнем (щебнем) засыпают (выравнивают) поверхность участка, площадки с целью стабилизации грунта.

3.1.14 каменный окол: Побочный материал (отходы) при добыче или обработке камня.

3.1.15 малая водная преграда: Озеро глубиной до 1,5 м; река шириной русла до 30 м и глубиной до 1,5 м (в межень).

3.1.16

3.1.17 размыв: Перемещение грунтов дна водотока, пляжа, элементов наброски или крепления откоса от воздействия волн, течений.

3.1.18

3.1.19

3.2 В настоящем стандарте применены следующие сокращения:

ГБП - гибкие бетонные плиты;

ГСИ - габионные сетчатые изделия;

ГСИ-Ц - габион цилиндрический;

ГТСМ - геотекстильный синтетический материал;

КД - конструкторская документация;

МГ - магистральный газопровод;

НД - нормативная документация;

ПД - проектная документация;

ПП - подводный переход;

ТД - техническая документация;

ТУ - технические условия.

4.1 Средства укрепления русла и берегов ПП МГ применяют на водоемах для повышения устойчивости русла и берегов к деформационным процессам.

4.2 Тип и конструкцию средства укрепления выбирают исходя из конкретных условий эксплуатации и ремонта ПП.

4.3 Срок службы средств укрепления русла и берегов ПП с сохранением технических параметров и характеристик должен быть не менее назначенного проектом срока службы защитных сооружений, построенных с их использованием.

4.4 Мероприятия по противоэрозионной защите русла и берегов ПП необходимо осуществлять с применением средств укрепления (изделий) и материалов, в комплекте поставки которых имеются документы, подтверждающие их качество и происхождение, а также после проведения процедуры входного контроля качества по ГОСТ 24297.

4.5 Оценку соответствия средств укрепления условиям, предъявляемым к техническим устройствам, применяемым на опасном производственном объекте, осуществляют в соответствии с [1], согласно [2].

5.1 Тип и конструкция средств укрепления русла и береговых частей ПП назначается исходя из конкретных условий строительства, эксплуатации и ремонта при соблюдении условия обеспечения защиты грунтовых поверхностей откосных частей.

5.2 Укрепление донных грунтов в русловой части ПП осуществляют:

- каменной (щебеночной) отсыпкой;

- ГБИ (матами);

- заполненными инертным материалом (камень, щебень) ГСИ;

- геоконтейнерами.

5.3 Укрепление грунтов береговых частей ПП осуществляют:

- каменной наброской;

- монтажом железобетонных покрытий;

- монтажом гибких бетонных покрытий;

- монтажом заполненных инертным материалом (камень, щебень) ГСИ;

- монтажом георешеток;

- укладкой гео- и биоматов.

5.4 Защитные конструкции, применяемые для противоэрозионной защиты (изделия):

- геосинтетические материалы;

- бетонные покрытия;

- ГСИ.

5.5 Классификация средств (защитных конструкций) укрепления русловой и береговых частей ПП, применяемых для защиты ПП от воздействия русловых переформирований, по типам и видам приведена в таблице 1.

Примечание - В случае применения материалов и конструкций, не указанных в настоящем стандарте, средства упрочнения классифицируют по конструктивным особенностям, указанным в 5.4.

6.1.1.1 В конструкциях укрепления русла и берегов ПП ГТСМ применяют для укрепления несвязных по ГОСТ 25100 и/или насыпных грунтов, разделения различных слоев грунта и минералов, дренажа.

6.1.1.2 ГТСМ подразделяют на тканый (одноосный, двухосный), ГТСМ нетканый - материал из ориентированных или неориентированных волокон, нитей, скрепленных механическим, термическим, физико-химическим способами или их комбинацией; по сырью изготовления - на полиамидные, полиэфирные и полипропиленовые.

6.1.1.3 Тканые ГТСМ обладают более высокой прочностью, чем нетканые, на разрыв и растяжение, минимальной деформацией по ГОСТ 32491 под нагрузкой, фильтрующей способностью (меньшей чем нетканые ГТСМ). Основные функции тканого ГТСМ - армирование грунта, защита от эрозии, разделение слоев, дренажная функция.

6.1.1.4 Механически упрочненные (иглопробивные) нетканые материалы обладают достаточной прочностью, характеризуются высокой деформативностью (способностью к растяжению), а также водопроницаемостью как в плоскости полотна, так и в направлении, перпендикулярном к ней. Их основные функции - дренирование, разделение слоев конструкции, при больших деформациях - армирование.

6.1.1.5 Термически упрочненные нетканые материалы характеризуются минимальными изменениями геометрических параметров под нагрузкой. Основная функция их применения - разделение слоев в конструкции укрепления берега, в отдельных случаях - армирование. Данный тип ГТСМ неприменим для дренажа.

6.1.1.6 ГТСМ должны соответствовать ТУ и ТД по толщине при нагрузке, поверхностной плотности, разрывной нагрузке, относительному удлинению при разрыве и коэффициенту фильтрации, устойчивости к ультрафиолетовому излучению.

6.1.1.7 Физико-механические и химико-биологические характеристики применяемых при укреплении русла и берегов ПП ГТСМ должны соответствовать установленным ГОСТ 32804, ГОСТ 33068, ГОСТ 33069.

6.1.1.8 Длину и ширину рулона ГТСМ устанавливает в ТУ и ТД изготовитель.

6.1.1.9 ГТСМ применяют в макроклиматических районах с умеренным и холодным (УХЛ) климатом согласно ГОСТ 15150, при воздействии грунтовых вод с показателем кислотности pH от 4 до 11.

6.1.1.10 Геосинтетические материалы (ГТСМ, георешетка, геосетка, геомат) соответствуют классу опасности не выше IV по ГОСТ 12.1.007 (неопасные или малоопасные вещества по характеру вредности и степени воздействия на организм человека). При применении необходимо соблюдать положения ГОСТ 32804, ГОСТ 33068, ГОСТ 33069.

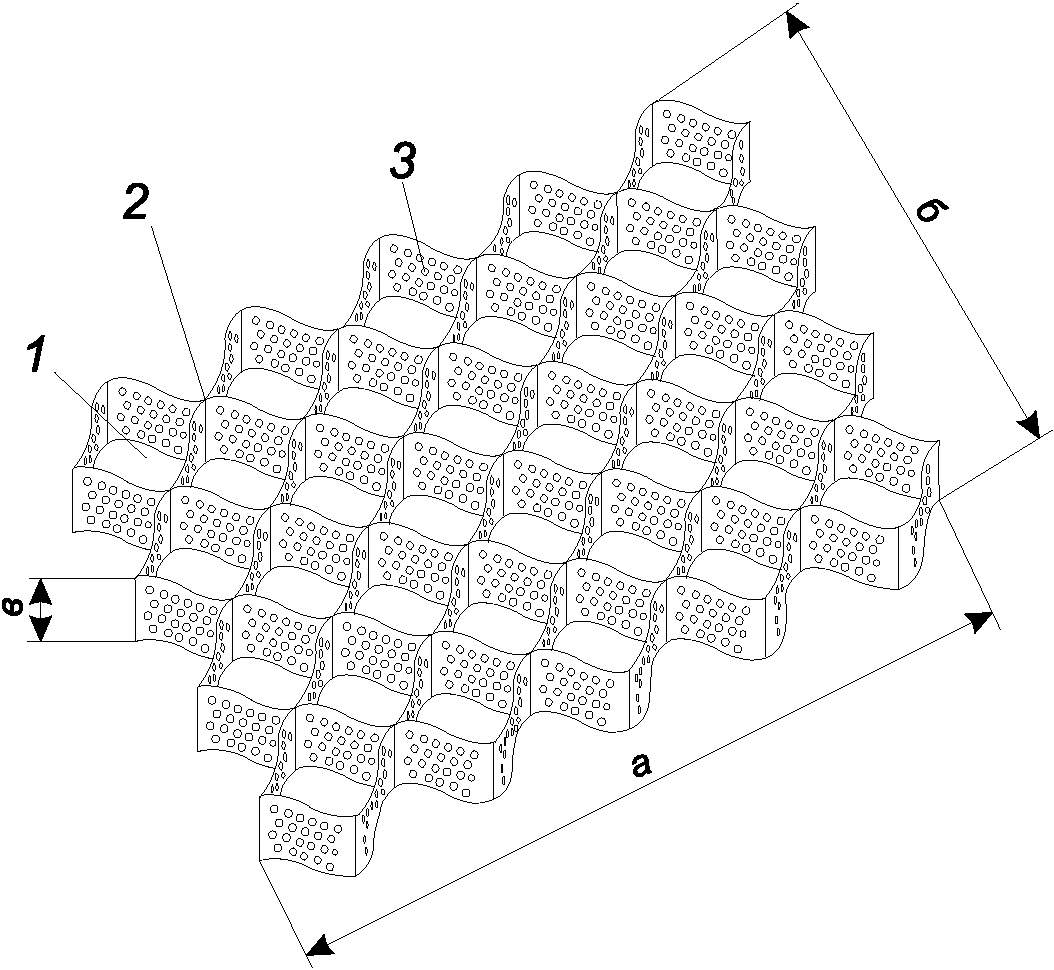

6.1.2.1 Для укрепления откосов берегов ПП через малые водные преграды от ветровой и водной эрозии применяют георешетку с перфорацией. Георешетки используют вне зоны постоянного подтопления и волнового воздействия. Схематическое изображение георешетки приведено на рисунке 1.

6.1.2.2 Георешетку выпускают секциями. Размеры георешетки должны соответствовать положениям ТУ изготовителя в части: толщины и высоты полимерных лент, из которых она изготовлена; площади перфорации; размеров и количества ячеек в одной секции.

Примечание - Георешетка без перфорации не способствует дренажу - в конструкциях для укрепления берегов ее не используют.

6.1.2.3 Георешетка должна соответствовать ТУ и ТД по максимальной нагрузке при растяжении, относительному удлинению при максимальной нагрузке, максимальной нагрузке шва по отношению к максимальной нагрузке материала (ленты), морозостойкости, устойчивости к ультрафиолетовому излучению.

6.1.2.4 Физико-механические и химико-биологические характеристики георешеток, геосеток и геоматов должны соответствовать установленным ГОСТ 33069.

6.1.2.5 Для заполнения ячеек георешетки применяют песок по ГОСТ 8736 и гравий по ГОСТ 8267.

6.1.2.6 Климатическое исполнение и категория георешетки УХЛ 1 - по ГОСТ 15150.

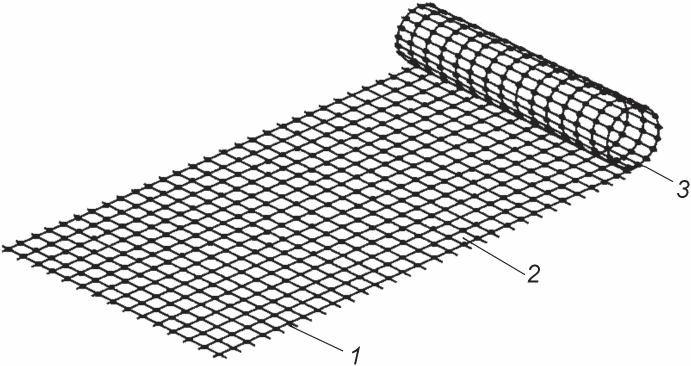

6.1.3.1 Геосетка - конструкция с плоской сетчатой структурой, которую применяют для разделения материалов и армирования грунтов.

6.1.3.2 За счет комплексного армирующего и разделительного воздействия геосетка формирует прочный композитный слой, повышает устойчивость сыпучих материалов, таких как щебень, гравий, бутовый камень, песок, и предотвращает смешивание отдельных слоев строительных материалов между собой. Схематическое изображение геосетки приведено на рисунке 2.

6.1.3.3 Геосетки изготавливают сетчатыми плоскими структурами, образованными из двух перекрывающихся рядов волокон 7 (крест-накрест) под углом 90° (см. рисунок 2) с ячейками 2 постоянного размера.

6.1.3.4 По своему типу геосетка принадлежит к двуосным армирующим материалам.

6.1.3.5 Полипропиленовая геосетка представляет собой рулонный сетчатый материал, изготавливаемый путем экструзии полимерных листов с последующей перфорацией и растяжкой.

6.1.3.6 Полиэфирная геосетка представляет собой рулонный материал с регулярной ячеистой структурой, изготовленный методом переплетения высокопрочных полиэфирных (полиэстеровых) нитей или лент, скрепленных в узлах.

6.1.3.7 Полипропиленовые и полиэфирные геосетки должны соответствовать ТУ и ТД по показателям прочности при растяжении в продольном и поперечном направлениях, относительному удлинению при разрыве, морозостойкости, устойчивости к ультрафиолетовому излучению, размерам ячеек и ширине рулона.

6.1.3.8 Климатическое исполнение геосетки УХЛ - по ГОСТ 15150.

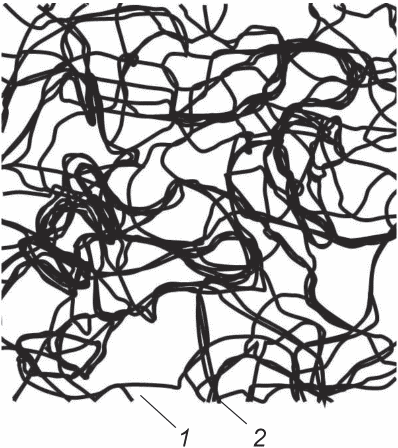

6.1.4.1 Геомат - проницаемый пространственный геосинтетический материал из полимерных мононитей, применяется для эрозионной защиты откосных поверхностей берегов ПП от осадков и ручейной эрозии на переходах газопроводов через малые водные преграды (облегченный тип укрепления берегов). Схематическое изображение фрагмента геомата приведено на рисунке 3.

6.1.4.2 Геоматы 7 выполняют из синтетических полипропиленовых (полиэтиленовых) нитей 2, перепутанных между собой и образующих высокодеформативный слой, характиризующийся высокой пористостью (в среднем более 90%).

6.1.4.3 Толщина полотна геомата может быть от 10 до 25 мм. Технические характеристики - поверхностная плотность, прочность на разрыв, водопроницаемость, стойкость к циклическому замораживанию и оттаиванию должны соответствовать установленным в ТУ и ТД.

6.1.4.4 Геометрические размеры полотна и рулона геоматов должны соответствовать установленным в ТУ и ТД.

6.1.4.5 Климатическое исполнение геоматов - по ГОСТ 15150 - В.

6.1.5.1 Геоконтейнеры изготавливают из высокопрочного ГТСМ (или другого материала) и заполняют в ходе ремонта грунтовым или инертным материалом.

6.1.5.2 Геоконтейнеры используют для устранения размывов трубопроводов в русле реки и приурезных участках ПП. Схематическое изображение геоконтейнера приведено на рисунке 4.

6.1.5.3 Геоконтейнер изготавливают в виде кубической емкости 7, выполненной из ГТСМ, с горловиной в верхней части для заполнения грунтом 2 и монтажными петлями 3.

6.1.5.4 Высокие прочностные характеристики тканого полимерного (полиэфирного) ГТСМ позволяют изготавливать из него геоконтейнеры. Поверхностная плотность полотна ГТСМ для геоконтейнеров определяется их функциональностью и закрепляется в КД и ТУ.

6.1.5.5 Допускается изготовление двухслойных геоконтейнеров из нетканых ГТСМ.

6.1.5.6 Геоконтейнеры следует изготавливать из ГТСМ, соответствующих ГОСТ 32804.

6.1.5.7 Сшивные соединения элементов противоэрозионных геоконтейнеров должны обеспечивать прочность не менее 1,8 кН.

6.1.5.8 Габаритные размеры геоконтейнеров могут быть от 500 x 355 x 355 до 1500 x 2120 x 2120 мм и определяются в КД и ТУ изготовителя.

6.1.5.9 Геоконтейнеры заполняют сыпучим минеральным грунтом с размерами фракции не более 50 мм.

6.1.5.10 Климатическое исполнение и категория - УХЛ1 - по ГОСТ 15150.

6.1.6.1 Биоматы применяют для восстановления травяного покрова, а также для противоэрозийной защиты откосов береговых частей ПП - от вымывания водой и выветривания.

6.1.6.2 Наполнитель биомата (семена растений, минеральные и органические удобрения, влагоудерживающие компоненты) подбирают с учетом климатических условий района, типа почвы и гидрологических условий, целевого назначения (укрепление склона, рекультивация).

6.1.6.3 Толщина полотна биомата может быть от 3 до 10 мм.

6.1.6.4 Технические характеристики биомата - поверхностная плотность, разрывная нагрузка в продольных и поперечных направлениях, содержание семян и удобрений - должны соответствовать установленным в ТУ и ТД.

6.1.6.5 Геометрические размеры полотна и рулона биомата должны соответствовать установленным в ТУ и ТД.

6.1.6.6 Климатическое исполнение и категория - УХЛ1 - по ГОСТ 15150.

6.2.1.1 Матрацно-тюфячные ГСИ используют для укрепления русла рек, береговых и подводных частей ПП, а также для армирования слабых грунтов.

6.2.1.2 Матрацно-тюфячные ГСИ, изготовленные по ГОСТ Р 52132, представляют собой конструкцию в форме параллелепипеда, которую производят из крупнозернистой стальной сетки, имеющей защитное покрытие по ГОСТ Р 51285. Внутри матрацно-тюфячные ГСИ заполняют природным камнем. Схематическое изображение матрацно-тюфячного ГСИ приведено на рисунке 5.

6.2.1.3 Матрацно-тюфячное ГСИ изготавливают из проволоки двойного кручения (ГОСТ Р 51285, ГОСТ 380, покрытие - по ГОСТ Р 50575). Перегородки 2 разделяют изделие на секции, обеспечивая повышенную прочность и устойчивость формы. Конструктивно матрацно-тюфячные ГСИ должны соответствовать ГОСТ Р 52132.

6.2.1.4 Высота матрацно-тюфячных ГСИ, как правило, не превышает 0,3 м. Остальные основные геометрические размеры матрацно-тюфячных ГСИ - B, L и H - установлены в ГОСТ Р 52132.

6.2.1.5 Матрацно-тюфячные ГСИ изготавливают из сетки N 60 диаметром 2,2 и 2,4 мм или N 80 диаметром 2,4, 2,7 и 3,0 мм по ГОСТ Р 51285.

6.2.1.6 Размер ячейки матрацно-тюфячного ГСИ подбирают по принятому среднему размеру камня с учетом заданных параметров прочности изделия.

6.2.1.7 Проволока кромки, обвязки и стяжки для ГСИ должна иметь покрытие, соответствующее виду покрытия проволоки сетки ГСИ по ГОСТ Р 51285.

6.2.1.8 Соединение матрацно-тюфячных ГСИ между собой осуществляют проволокой обвязки по ГОСТ Р 52132 или стальными скобами с защитным покрытием.

6.2.1.9 Скобы должны соответствовать ТУ и ТД изготовителя в части применяемых материалов и видов покрытий, нормированного предела прочности на разрыв и заданных геометрических параметров.

6.2.1.10 Матрацно-тюфячные ГСИ устанавливают на обратный фильтр из ГТСМ (см. 6.1.1).

6.2.1.11 Матрацно-тюфячные ГСИ заполняют природным камнем (щебнем) по ГОСТ 8267.

6.2.2.1 Цилиндрические габионные конструкции (ГСИ-Ц) - это сетчатые сооружения цилиндрической формы, заполненные инертным материалом (камень по ГОСТ 4001, щебень по ГОСТ 8267). Внешне средство укрепления представляет собой массивный мешок с завязанными краями. Схематическое изображение цилиндрического ГСИ приведено на рисунке 6.

6.2.2.2 Цилиндрические ГСИ изготавливают из сетки N 80 по ГОСТ Р 51285. Торцы изделий связывают проволокой обвязки.

6.2.2.3 Основные геометрические размеры цилиндрических ГСИ D и L установлены в ГОСТ Р 52132.

6.2.2.4 По согласованию с заказчиком допускается изготовление цилиндрических ГСИ с другими геометрическими размерами и характеристиками сетки.

6.3.1 ГБП используют для защиты подводных трубопроводов от русловых переформирований и укрепления береговых частей ПП.

6.3.2 ГБП представляет собой конструкцию, собранную из отдельных бетонных блоков, соединенных полипропиленовыми тросами или гибкими связями из арматурной стали в полимерной оболочке. Схематическое изображение ГБП, изготовленной по ГОСТ Р 58411, приведено на рисунке 7.

6.3.3 Конструкция ГБП 1 состоит из отдельных бетонных блоков 3, соединенных прочным синтетическим канатом 1.

6.3.4 ГБП (см. рисунок 7) оснащена встроенными узлами крепления в виде дополнительных монтажных канатов 5 по ГОСТ 30055 и стальных закладных деталей 2 по ГОСТ Р 57997, предназначенных для надежного соединения плит методом сварки в единое покрытие.

6.3.5 Геометрические размеры плит по высоте и в плане устанавливают согласно ГОСТ Р 58411 или КД и ТУ производителя.

6.3.6 ГОСТ Р 58411 устанавливает марку бетона блоков по водонепроницаемости не ниже W8 по ГОСТ 12730.5, по морозостойкости не менее F₂300 по ГОСТ 10060, класс бетона по прочности на сжатие должен быть не менее B30.

6.3.7 Допускается изготовление ГБП с учетом дополнительных положений, предъявляемых СП 41.13330 к бетону сооружений, подвергающихся воздействию водной среды.

6.3.8 Покрытие из ГБП (гибкое бетонное покрытие) устанавливают на предварительно подготовленный обратный фильтр из ГТСМ (см. 6.1.1).

6.4.1 При сильном течении или волновом воздействии откосные береговые укрепления на внутренних водоемах выполняют покрытием плитами из монолитного или сборного железобетона на щебеночной подготовке или обратном фильтре, решетчатыми плитами на песчано-гравийном фильтре или щебеночной подготовке.

6.4.2 Монолитное железобетонное покрытие представляет собой слой армированного бетона, разделенного швами на плиты и уложенного на обратный фильтр (подготовку из щебня и гравия).

6.4.3 Толщину и геометрические размеры плит монолитного покрытия устанавливают в ПД в соответствии с НД.

6.4.4 Сплошные железобетонные покрытия из сборных плит могут иметь толщину до 0,3 м. Типоразмеры сборных железобетонных и решетчатых плит установлены в ТУ изготовителя.

6.4.5 Решетчатые железобетонные плиты укрепления берегов представляют собой железобетонные изделия с ячеистой (решетчатой) структурой. Они состоят из продольных и поперечных ребер.

6.4.6 Решетчатые плиты на щебеночной подготовке с заполнением ячеек растительным грунтом с посевом трав применяют на малых водных преградах (облегченный тип укрепления).

6.4.7 ТУ на сборные железобетонные и решетчатые плиты должны соответствовать положениям ГОСТ 13015, СП 41.13330.

6.4.8 Бетон для бетонных и железобетонных укрепляющих берег конструкций должен удовлетворять положениям ГОСТ 26633 и СП 41.13330.

6.4.9 Марку бетона по водонепроницаемости назначают с учетом агрессивности среды по СП 28.13330.

6.4.10 Марку бетона по морозостойкости для гидротехнического бетона назначают в соответствии с СП 41.13330 с учетом климатических условий района ремонта.

6.5.1 Каменную (щебеночную) отсыпку в русловой части ПП выполняют на участках с пониженными отметками дна водоема (реки, водохранилища).

6.5.2 Геометрические размеры и форму защитного банкета, сооруженного каменной (щебеночной) отсыпкой, устанавливают в ПД в соответствии с НД.

6.5.3 Размер кусков камней и фракцию щебня отсыпки защитного банкета устанавливают в ПД в соответствии с НД.

6.5.4 В качестве инертного материала при сооружении защитного сооружения каменной отсыпкой (наброской) используют щебень по ГОСТ 8267, бутовый камень по ГОСТ 4001.

6.5.5 Каменную наброску при укреплении берегов выполняют для защиты склонов берегов ПП от деструктивного воздействия природных факторов (волновое воздействие, течения, ледовые нагрузки, эрозия).

6.5.6 Каменную наброску производят из несортированного камня (характеризуется размером наибольшего камня, содержащегося в количестве не менее 50% от общего объема) и сортированного камня.

6.5.7 Размеры кусков камней, фракцию щебня и гранулометрический состав каменного материала для укрепления берегов устанавливают в ПД в соответствии с НД.

6.5.8 В качестве инертного материала при сооружении защитного сооружения каменной отсыпкой (наброской) используют щебень по ГОСТ 8267, бутовый камень по ГОСТ 4001, каменный окол.

6.5.9 Каменная наброска для укрепления берега содержит дренажный слой (обратный фильтр) из песка (см. ГОСТ 8736), щебня или гравия (см. ГОСТ 8267).
