1.7.4 Износостойкие элементы тележки модели 18-9771 по конструкторской документации завода-изготовителя:

планка фрикционная (неподвижная) толщиной 10 мм чертеж М 1698.02.001;

планка контактная (подвижная) толщиной 6 мм чертеж М 1698.02.004;

прокладка (подпятника) толщиной 6 мм чертеж М 1698.01.005;

накладка износостойкая (буксового проема) чертежи: 9770.02.00, М 1698.03.100 СБ, М 1698.05.100 СБ;

клин фрикционный чертеж 578.30.002-0 или 578.30.002-1 с накладкой чертеж 578.30.003-0;

клин фрикционный с вкладышем чертеж 1699.04.000 СБ.

1.8 При проведении плановых видов ремонта:

комплектация тележек модели 18-2129 производится колесными парами, отремонтированными в соответствии с Руководящим документом по ремонту и техническому обслуживанию колесных пар с буксовыми узлами грузовых вагонов магистральных железных дорог колеи 1520 (1524) мм РД ВНИИЖТ 27.05.01-2017 (далее РД ВНИИЖТ 27.05.01-2017), с подшипниками кассетного типа SKF в габаритах 130 x 250 x 160 мм по ТУ SKF.CTBU.001-2010 или BRENKO по ТУ БРЕНКО 840-462869-567-09 в корпусе буксы, или сдвоенными роликовыми подшипниками Н6-882726Е2К1МУС44 по ТУ ВНИПП.048-1-00 в корпусе буксы, или подшипниками кассетного типа в габаритах 130 x 230 x 150 мм по ТУ БРЕНКО 840-462869-567-09, устанавливаемыми под адаптер;

комплектация тележек модели 18-578 производится колесными парами, отремонтированными в соответствии с РД ВНИИЖТ 27.05.01-2017, с подшипниками роликовыми цилиндрическими 36-42726 Е2М совместно с 36-232726 Е2М по ТУ ВНИПП.048-1-00 или ТУ ВНИПП.072-01 в корпусе буксы или с подшипниками кассетного типа TBU 130 x 250 по ТУ ВНИПП 048-2-01 или ВТ2-8705-01 (CTBU 130 x 250 x 160) по ТУ SKF.CTBU.001-2010 в корпусе буксы;

комплектация тележек модели 18-9771 производится колесными парами, отремонтированными в соответствии с РД ВНИИЖТ 27.05.01-2017, с подшипниками роликовыми цилиндрическими 36-42726 Е2М совместно с 36-232726 Е2М по ТУ ВНИПП.048-1-00 или ТУ ВНИПП.072-01 в корпусе буксы или с подшипниками кассетного типа в габаритах 130 x 250 x 160 по ТУ БРЕНКО 840-462869-567-09 или SKF в габаритах 130 x 250 x 160 по ТУ SKF.CTBU.001-2010 в корпусе буксы;

комплектация тележек модели 18-1277 производится колесными парами, отремонтированными в соответствии с РД ВНИИЖТ 27.05.01-2017, с подшипниками кассетного типа в габаритах 130 x 230 x 150 мм по ТУ БРЕНКО 840-462869-567-09 или ТУ SKF.CTBU.001-2010, устанавливаемыми под адаптер, или сдвоенными роликовыми подшипниками Н6-882726Е2К1МУС44 по ТУ ВНИПП.048-1-00 в корпусе буксы.

Смешанная комплектация тележек колесными парами с подшипниками кассетного типа с адаптерами и кассетными подшипниками в корпусе буксы как в одной тележке, так и в вагоне в целом запрещается.

Смешанная комплектация тележек колесными парами с подшипниками кассетного типа с адаптерами, изготовленными по разным проектам как в одной колесной паре, так и в вагоне в целом запрещается.

Смешанная комплектация тележек колесными парами с кассетными подшипниками в корпусе буксы и сдвоенными роликовыми подшипниками в корпусе буксы, как в одной колесной паре, так и в вагоне в целом запрещается.

1.9 Организация рабочих мест на участке по ремонту тележек и выполнение всех видов работ должны производиться с соблюдением требований охраны труда, промышленной санитарии и пожарной безопасности, установленных для выполняемой работы.

При ремонте тележек должны выполняться требования ГОСТ 12.3.002.

Проходы и транспортные проезды должны быть свободными. На предприятии должны быть утверждены схемы безопасных маршрутов.

1.10 Запасные части и материалы должны доставлять на участок в производственной таре, отвечающей требованиям ГОСТ 12.3.010, а перемещать грузы в соответствии с требованиями ГОСТ 12.3.020.

1.11 Применяемые при ремонте приспособления, инструмент, механизмы должны быть исправны. При выполнении наплавочных и сварочных работ должны соблюдаться требования ГОСТ 12.3.003, ГОСТ 12.1.004.

1.12 Приточно-вытяжная вентиляция, вентиляционные установки участка ремонта тележек должны соответствовать требованиям ГОСТ 12.4.021, а состояние воздушной среды на производственных участках требованиям ГОСТ 12.1.005.

1.13 Мероприятия по ограничению шума должны отвечать требованиям ГОСТ 12.1.003.

боковыми скользунами постоянного контакта тип 2 ГОСТ 9246 на колесных парах с подшипниками в корпусе буксы и под адаптером.

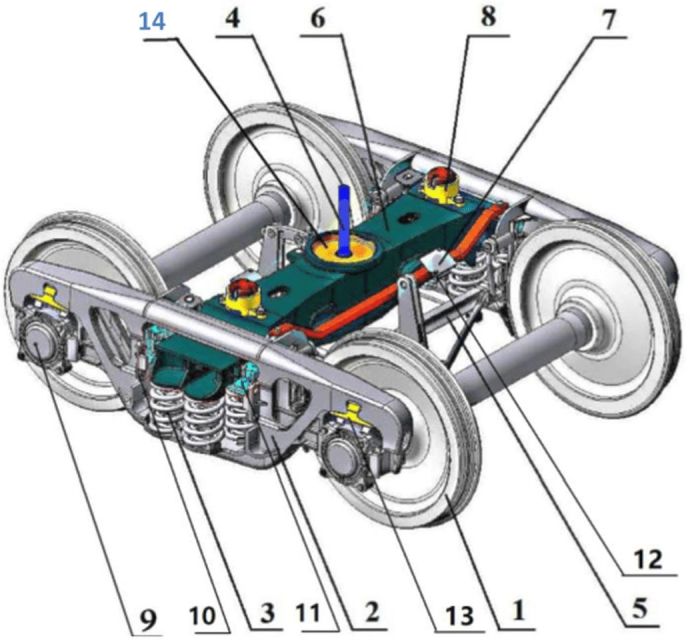

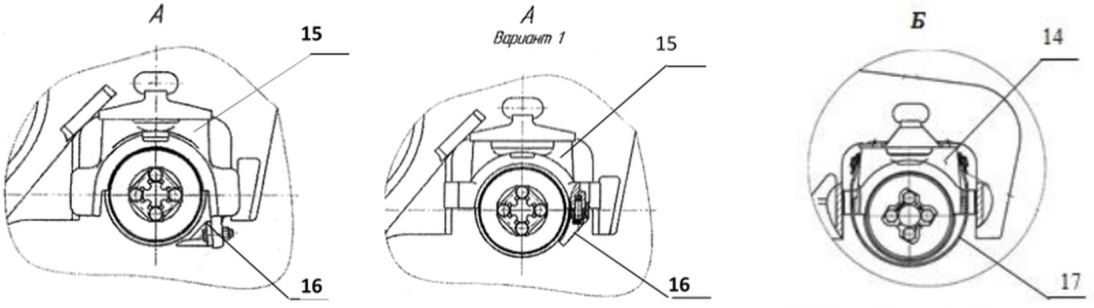

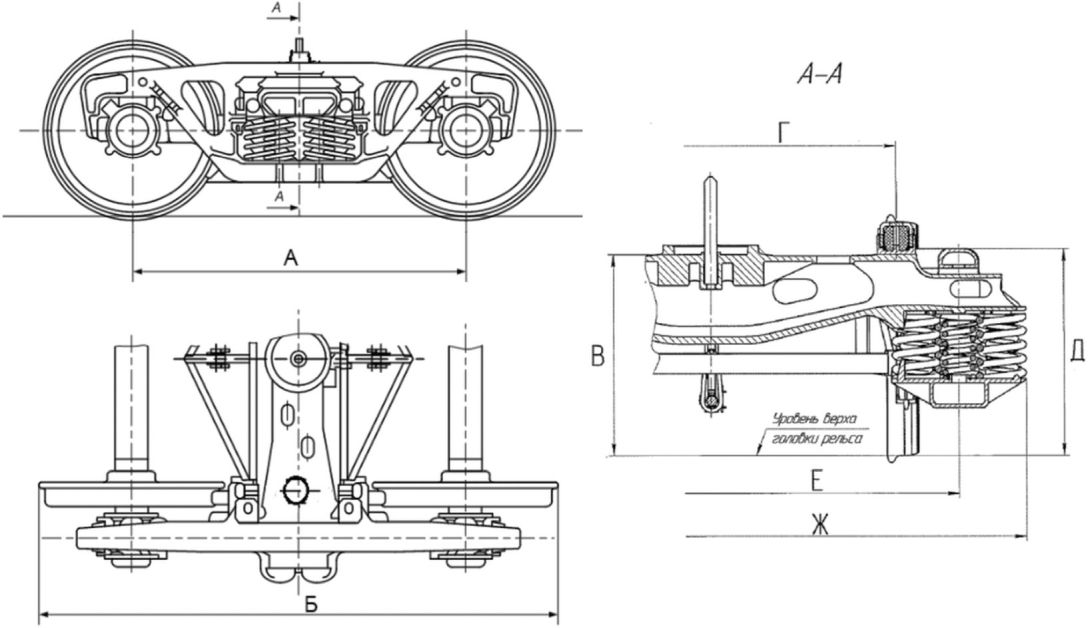

Основные габаритные размеры тележек со скользунами постоянного контакта тип 2 по ГОСТ 9246 указаны в таблице 3.2 и на рисунке 3.2.

10.6.7 Крепление скользунов постоянного контакта на надрессорных балках тележек осуществляется:

модели 18-9771 - болтами M24-6gx70.68.019 ГОСТ 7798 с гайками шестигранными нормальными самостопорящимися ГОСТ ISO 7040 - M24-8 или с гайками самостопорящимися FS M24-8-Zn8 по ТУ 459560-003-8626665-2017 с шайбами A24.01.019 ГОСТ 6958. Затяжку крепежных деталей производить крутящим моментом 510 (52) ... 580 (59) Н·м (кгс·м);

модели 18-2129 - болтами M24-6gx90.88.38XC.016 ГОСТ 7796 или M24-6gx90.88.20Г2P.016 ГОСТ 7796 с гайками шестигранными высокими самостопорящимися M24-8 ГОСТ ISO 7042 или с гайками шестигранными нормальными самостопорящимися M24-8 по ГОСТ ISO 7040 или FS M24-8-Zn8 ТУ 459560-003-8626665 с шайбами A.24.03 ГОСТ 11371 или C.24.01 ГОСТ 11371;

модели 18-1277 - болтами M24-6gx100.88.38XC.016 ГОСТ 7796 или M24-6gx110.88.38XC.016 ГОСТ 7796 с гайками шестигранными высокими самостопорящимися M24-8-Zn8 ГОСТ ISO 7042 или с гайками шестигранными нормальными самостопорящимися ГОСТ ISO 7040 - M24-5 FS M24-8-Zn8 ТУ 459560-003-8626665 с шайбами A.24.01.019 ГОСТ 6958 или A.24.03 ГОСТ 11371 или A.24.05.35.016 ГОСТ 11371-78. Затяжку крепежных деталей тележек 18-2129 и 18-1277 производить крутящим моментом 690 (70) ... 770 (78) Нм (кгсм). При использовании гаек шестигранных нормальных самостопорящихся ГОСТ ISO 7040 - M24-8 затяжку крепежных деталей производить крутящим моментом 510 (52) ... 580 (59) Н·м (кгс·м);

модели 18-578 (переоборудованными по проекту М 1826.00.000) - болтами M24-6gx100.68.019 ГОСТ 7796 и гайками M24-6H5.NF ГОСТ Р 50273 с шайбами A24.01.019 ГОСТ 6958. Затяжку крепежных деталей производить крутящим моментом 510 (52) ... 580 (59) Н·м (кгс·м);

10.6.8 При деповском ремонте опорную пластину скользуна вагона при износе 1 мм и более заменить на новую.

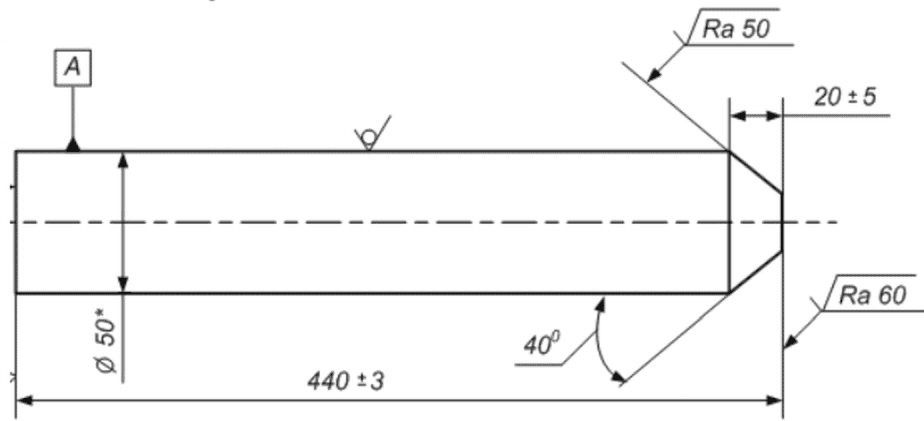

10.7 Ремонт шкворней

При деповском ремонте шкворни, имеющие износы по диаметру от 3 до 5 мм, восстановить наплавкой с последующей механической обработкой на станке до размеров, указанных на рисунке 10.4. Тележки должны иметь шкворни длиной 440 +/- 3 мм.

--------------------------------

<*> Размер для справок.

Допускается смятие концов не более 9° на длине 50 мм.

При деповском ремонте шкворни, имеющие изгибы не более 5 мм, править в нагретом состоянии.

При капитальном ремонте шкворни, имеющие механические повреждения, изгибы или износы, заменить новыми.

10.8 Разрешается наплавлять разработанные отверстия в кронштейне державки "мертвой точки" диаметром с последующей обработкой.

10.9 Разрешается заварка трещин, идущих от технологического отверстия верхнего пояса, суммарной длиной не более 250 мм и не переходящих через наружный бурт подпятника.

10.10 Разрешается наплавка упорных ребер, ограничивающих пружины, при износе до 8 мм.

10.11 При сборке тележки проверить размеры надрессорной балки, приведенные на рисунке 10.2 а и указанные в таблице 7.1 (поверхности, восстановленные наплавкой, после механической обработки должны соответствовать параметрам нового изготовления, указанным в таблице 7.1).

Фактически измеренные параметры диаметра подпятника, глубины подпятника по каждой надрессорной балке тележки внести в журнал формы ВУ-32 "Журнал приемки отремонтированных тележек грузовых вагонов", приведенный в приложении Д.

10.12 Порядок регулировки высоты скользунов при сборке тележек приведен в пункте 19.4.

555.30.002-0 совместно с пружинами по чертежам 100.30.008-0, 578.30.007-1, 9771-06.06.00.002 производится без дополнительных ограничений.

Одновременная установка в рессорный комплект наружной пружины чертеж 555.30.001-0 совместно с наружными пружинами по чертежам 100.30.006-0, 578.30.006-1 и 9771-06.06.00.001 производится с соблюдением условия симметричного расположения (напротив друг друга) относительно оси пути в каждый рессорный комплект рессорного подвешивания тележки.

Под фрикционные клинья тележек установить пружины наибольшей высоты из рессорного комплекта. Замер высоты пружин производить только в свободном состоянии.

12.6 Требования к установке пружин рессорного комплекта тележек модели 18-2129

Рессорное подвешивание тележки включает в себя два рессорных комплекта, каждый из которых состоит из семи наружных пружин, пяти внутренних подбалочных и двух внутренних подклиновых пружин.

Запрещается постановка одноименных пружин (или наружных, или внутренних подбалочных, или внутренних подклиновых) в одном рессорном комплекте (на одной боковой раме) в свободном состоянии с разницей по высоте более 4 мм.

Разница высот наружной и внутренней пружин (пружина в сборе) в свободном состоянии не регламентируется.

Под фрикционные клинья тележек устанавливать наружные пружины наибольшей высоты. Замер высоты пружин производить только в свободном состоянии.

12.7 Требования к установке пружин рессорного комплекта тележек модели 18-1277

При деповском и капитальном ремонте запрещается постановка пружин в одном рессорном комплекте (на одной боковой раме) в свободном состоянии с разницей по высоте более 4 мм. Под фрикционные клинья тележек устанавливать пружины наибольшей высоты из рессорного комплекта.

Разница высоты наружной и внутренней пружин (пружина в сборе) в свободном состоянии в одном рессорном комплекте допускается не более 2 мм.

Замер высоты пружин производить только в свободном состоянии.

12.8 При сборке в рессорный комплект устанавливать пружины, срок службы которых не истекает в межремонтный период вагона (при наличии назначенного срока службы).

12.9 В соответствии с ГОСТ 1452 на заводе-изготовителе на боковую поверхность опорного витка каждой пружины (в горячем состоянии) или на специальную маркировочную бирку наносится следующая маркировка в виде оттиска:

условный номер предприятия-изготовителя;

год и месяц изготовления (приемки); марка стали (допускается не наносить).

Запрещается при ремонте тележек устанавливать в рессорный комплект пружины, не имеющие маркировки на боковой поверхности опорного витка пружины или на специальной маркировочной бирке с аналогичными данными об изготовлении пружин, установленной предприятием-изготовителем пружин, предусмотренной ГОСТ 1452.

В случае отсутствия маркировки на специальной маркировочной бирке или опорном витке пружины, установленной предприятием-изготовителем пружин, пружину браковать.

12.10 Признаки идентификации пружин рессорного комплекта тележек

12.10.1 Основные признаки идентификации пружин, изготовленных по чертежам 578.30.006-1, 578.30.007-1, 555.30.001-0, 555.30.002-0, 100.30.018-0, 100.30.019-0, 100.30.021-0, 100.30.022-0 изложены ниже.

Основную маркировку наносят методом горячей штамповки на боковую поверхность опорного витка с одной стороны пружины:

условный номер предприятия-изготовителя;

год и месяц изготовления; единый знак обращения.

Дополнительную маркировку наносят на второй опорный виток с другой стороны пружины:

условный номер предприятия-изготовителя;

год и месяц изготовления;

шифр модели тележки: цифра "8" для пружин чертеж 578.30.006-1 и 578.30.007-1; цифра "5" для пружин чертеж 555.30.001-0 и 555.30.002-0, цифра "0" для пружин чертеж 100.30.018-0, 100.30.019-0, 100.30.021-0, 100.30.022-0.

Допускается дополнительную маркировку на предприятии-изготовителе наносить с внутренней стороны опорного витка. Маркировку производят эмалью белой или нанесением наклейки на рабочий виток.

12.10.2 Основные признаки идентификации пружин, изготовленных по чертежам 9771-06.06.00.001 и 9771-06.06.00.002, изложены ниже.

Основную маркировку наносят методом горячей штамповки на боковую поверхность опорного витка с одной стороны пружины:

условный номер предприятия-изготовителя;

год и месяц изготовления.

Дополнительную маркировку (единый знак обращения) производят эмалью белой по ГОСТ 7409 или нанесением наклейки на рабочем витке.

12.10.3 Основные признаки идентификации пружин, изготовленных по чертежам 9800.03.00.005, 9800.03.00.004, 9800.03.00.003, изложены ниже.

Основную маркировку наносят методом горячей штамповки на боковую поверхность опорного витка с одной стороны пружины:

условный номер предприятия-изготовителя;

год и месяц изготовления;

единый знак обращения.

Дополнительную маркировку наносят методом горячей штамповки на второй опорный виток с другой стороны пружины:

условный номер предприятия-изготовителя;

год и месяц изготовления.

19.1 Контроль отремонтированных тележек производить по окончании планового вида ремонта и после подкатки под вагон с обязательной записью установленных параметров в журнале формы ВУ-32 "Журнал приемки отремонтированных тележек грузовых вагонов" (приложение Д).

19.2 При выпуске грузовых вагонов из плановых видов ремонта отремонтированные тележки должны быть укомплектованы надрессорными балками и боковыми рамами, обеспечивающими эксплуатацию вагона до следующего планового вида ремонта.

19.3 До установки износостойкой прокладки (диска) или чаши в подпятник надрессорной балки тележек модели 18-578 для смазывания подпятника применять смазку ЦИАТИМ 221 по ГОСТ 9433 или ЦИАТИМ-201 по ГОСТ 6267 или рельсовое покрытие РП ТУ 32 ЦТ 2133-92.

Перед подкаткой тележек под вагон:

в подпятник надрессорной балки тележек модели 18-578, после установки износостойких элементов, уложить смазку железнодорожную КТСМ по ТУ 0254-110-01124328 в виде "таблеток" диаметром 90 мм в количестве пяти штук или в виде "диска" по одному в подпятник;

в подпятник надрессорной балки тележек модели 18-9771, после установки износостойких элементов, уложить смазку ЦИАТИМ 221 по ГОСТ 9433 или ВНИИНП-207 по ГОСТ 19774;

в подпятник надрессорной балки тележек модели 18-2129, после установки износостойких элементов, для смазывания опорной поверхности подпятника применять одну из смазок: ЦИАТИМ 221 по ГОСТ 9433 или ЦИАТИМ-201 по ГОСТ 6267, или ВНИИНП-207 по ГОСТ 19774;

в подпятник надрессорной балки тележек модели 18-1277, после установки износостойких элементов, для смазывания опорной поверхности подпятника применять смазку ЦИАТИМ 221 по ГОСТ 9433.

Опорные поверхности колпаков скользунов чертеж ВМ 003.100 СБ смазывать запрещается.

Для нанесения смазки на поверхности надрессорной балки применять деревянные лопаточки, кисти или ветошь. Смазку наносить равномерным слоем.

Запрещается наличие в смазке механических включений (стружки, крупинок пыли и т.д.).

19.4 Регулировка высоты скользунов по чертежу ВМ 003.100 СБ в свободном состоянии не требуется.

Измерение высоты между ответной частью скользуна на шкворневой

балке рамы вагона и монтажной площадкой корпуса скользуна на надрессорной балке тележки проводить с демонтированными колпаками скользунов и упругими элементами.

После подкатки тележек под вагон высоту скользуна, указанную в таблице 10.1, регулировать методом подбора толщины регулировочной пластины и установки ее между ответной частью скользуна на шкворневой балке рамы вагона и опорной пластиной.

По завершении подбора пластин:

поднять кузов вагона и установить в корпуса скользунов по чертежу ВМ 003.100 СБ упругие элементы (демпферы) и колпаки;

опустить кузов вагона на укомплектованные деталями скользуны тележки.

После того, как кузов будет опущен, демпферу потребуется некоторое время, чтобы сжаться и дать установочной высоте стабилизироваться.

Регулировку высоты скользунов постоянного контакта вагонов, а также контроль завышения/занижения фрикционных клиньев производить на прямом участке пути, завышение одного рельса над другим не более 2 мм, отклонение любого рельса от прямолинейности не более 4 мм, ширина колеи 1520 +/- 2 мм.

После регулировки высоту скользунов постоянного контакта фиксируют в журнале формы ВУ-32 в графе "зазоры скользунов".

19.5 После сборки и подкатки под вагон тележек завышение хотя бы одного фрикционного клина относительно нижней опорной поверхности надрессорной балки не допускается, а занижение не более 12 мм для тележек моделей 18-578, 18-9771 и 18-1277 и не более 20 мм для тележек модели 18-2129 при деповском ремонте. При капитальном ремонте фрикционные клинья одного рессорного подвешивания должны быть занижены относительно нижней опорной поверхности надрессорной балки на 4 - 12 мм для тележек моделей 18-578, 18-9771 и 18-1277 и на 4 - 20 мм для тележек модели 18-2129.

Размер определять как среднюю величину измерения уровней правого и левого клиньев рессорного комплекта относительно опорной плоскости надрессорной балки, как показано на рисунке 19.1.

--------------------------------

<*> Надрессорные балки устанавливать только после переоборудования по проекту М 1826.00.000.

<**> Колесные пары с роликовыми подшипниками.

<***> Колесные пары с кассетными подшипниками в корпусе буксы.

<****> Колесные пары с кассетными подшипниками под адаптер.

<*****> Колесные пары с роликовыми подшипниками сдвоенного типа в корпусе буксы.

<******> Пружины не являются взаимозаменяемыми с пружинами, указанными в графе 6.
