СПРАВКА
Источник публикации
М.: Стандартинформ, 2006
Примечание к документу
Действие данного документа, утратившего силу с 01.01.2023 в связи в связи с изданием Приказа Росстандарта от 31.05.2017 N 461-ст (ред. от 30.04.2021), восстановлено на территории Российской Федерации с 01.09.2023 только в отношении продукции, поставляемой по Государственному оборонному заказу (Приказ Росстандарта от 15.08.2023 N 646-ст).
Документ утратил силу на территории Российской Федерации с 01.01.2023 в целом в связи с изданием Приказа Росстандарта от 31.05.2017 N 461-ст (ред. от 30.04.2021).
Документ утратил силу на территории Российской Федерации с 01.01.2023 в части шайб класса точности A в связи с изданием Приказа Росстандарта от 31.05.2017 N 460-ст (ред. от 30.04.2021) и в части шайб класса точности C в связи с изданием Приказа Росстандарта от 31.05.2017 N 461-ст (ред. от 30.04.2021). Взамен введены в действие ГОСТ ISO 7093-1-2016 и ГОСТ ISO 7093-2-2016 соответственно.
С 1 июля 2003 года до вступления в силу технических регламентов акты федеральных органов исполнительной власти в сфере технического регулирования носят рекомендательный характер и подлежат обязательному исполнению только в части, соответствующей целям, указанным в пункте 1 статьи 46 Федерального закона от 27.12.2002 N 184-ФЗ.
Документ введен в действие с 01.01.1979.
Взамен ГОСТ 6958-68.
Название документа
"ГОСТ 6958-78. Межгосударственный стандарт. Шайбы увеличенные. Классы точности A и C. Технические условия"
(введен в действие Постановлением Госстандарта СССР от 26.06.1978 N 1675)
(ред. от 01.03.1988, с изм. от 31.05.2017)
"ГОСТ 6958-78. Межгосударственный стандарт. Шайбы увеличенные. Классы точности A и C. Технические условия"
(введен в действие Постановлением Госстандарта СССР от 26.06.1978 N 1675)
(ред. от 01.03.1988, с изм. от 31.05.2017)
Постановлением Государственного
комитета стандартов
Совета Министров СССР
от 26 июня 1978 г. N 1675
МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ
ШАЙБЫ УВЕЛИЧЕННЫЕ. КЛАССЫ ТОЧНОСТИ A и C
ТЕХНИЧЕСКИЕ УСЛОВИЯ
Enlarged washers. Product grades A and C. Specifications
ГОСТ 6958-78
Список изменяющих документов (в ред. Изменения N 1, утв. в ноябре 1983 г., Изменения N 2, утв. в марте 1988 г., ГОСТ ISO 7093-2-2016, введенным |
ОКП 12 8000;
МКС 21.060.30
Дата введения
1 января 1979 года
Постановлением Государственного комитета стандартов Совета Министров СССР от 26 июня 1978 г. N 1675 дата введения установлена 01.01.1979.
Ограничение срока действия снято по Протоколу N 3-93 Межгосударственного совета по стандартизации, метрологии и сертификации (ИУС 5-6 - 93).
Взамен ГОСТ 6958-68.
Издание с Изменениями N 1, 2, утвержденными в ноябре 1983 г., в марте 1988 г. (ИУС 2-84, 6-88).
Настоящий стандарт распространяется на увеличенные шайбы классов точности A и C для крепежных деталей диаметром резьбы от 1 до 48 мм.
(Измененная редакция, Изм. N 1, 2).

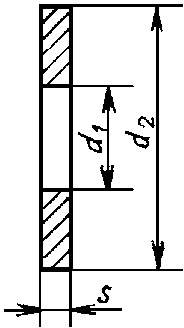

1.1. Конструкция и размеры шайб должны соответствовать указанным на чертеже и в таблице.
мм
─────────────────┬───────────────────────────────┬────────────┬────────────
Диаметр резьбы │ d │ d │ s
крепежной │ 1 │ 2 │
детали ├───────────────────────────────┤ │
│ Класс точности │ │
├───────────────┬───────────────┤ │
│ A │ C │ │
─────────────────┼───────────────┼───────────────┼────────────┼────────────
1,0 │ 1,1 │ 1,2 │ 4,0 │ 0,3
1,2 │ 1,3 │ 1,4 │ 4,0 │ 0,3
1,6 │ 1,7 │ 1,8 │ 5,0 │ 0,3
2,0 │ 2,2 │ 2,4 │ 6,0 │ 0,5
2,5 │ 2,7 │ 2,9 │ 8,0 │ 0,5
3,0 │ 3,2 │ 3,4 │ 9,0 │ 0,8
3,5 │ 3,7 │ 3,9 │ 11,0 │ 0,8
4,0 │ 4,3 │ 4,5 │ 12,0 │ 1,0
5,0 │ 5,3 │ 5,5 │ 15,0 │ 1,2
6,0 │ 6,4 │ 6,6 │ 18,0 │ 1,6
8,0 │ 8,4 │ 9,0 │ 24,0 │ 2,0
10,0 │ 10,5 │ 11,0 │ 30,0 │ 2,5
12,0 │ 13,0 │ 13,5 │ 37,0 │ 3,0
14,0 │ 15,0 │ 15,5 │ 44,0 │ 3,0
16,0 │ 17,0 │ 17,5 │ 50,0 │ 3,0
18,0 │ 19,0 │ 20,0 │ 56,0 │ 4,0
20,0 │ 21,0 │ 22,0 │ 60,0 │ 4,0
22,0 │ 23,0 │ 24,0 │ 66,0 │ 5,0
24,0 │ 25,0 │ 26,0 │ 72,0 │ 5,0
27,0 │ 28,0 │ 30,0 │ 85,0 │ 6,0
30,0 │ 31,0 │ 33,0 │ 92,0 │ 6,0
36,0 │ 37,0 │ 39,0 │ 110,0 │ 8,0
42,0 │ - │ 45,0 │ 125,0 │ 10,0
48,0 │ - │ 52,0 │ 145,0 │ 10,0
Пример условного обозначения увеличенной шайбы для крепежной детали с диаметром резьбы 12 мм, с толщиной, установленной в стандарте, из стали марки 08кп, с цинковым покрытием толщиной 6 мкм хроматированным:
Шайба 12.01.08кп.016 ГОСТ 6958-78.
1.2. По согласованию между изготовителем и потребителем допускается:
изготовлять шайбы с другими толщинами;
изготовлять шайбы с внутренними диаметрами 12,5; 14,5 и 16,5 мм.
1.1, 1.2. (Измененная редакция, Изм. N 1, 2).
1.3. Теоретическая масса шайб приведена в Приложении.
(Введен дополнительно, Изм. N 1).
2.1. Технические требования - по ГОСТ 18123-82.
(Измененная редакция, Изм. N 1).
2.2, 2.3. (Исключены, Изм. N 1).
2.4. Временная противокоррозионная защита, упаковка и маркировка тары - по ГОСТ 18160-72.
(Введен дополнительно, Изм. N 2).
ИС МЕГАНОРМ: примечание. ГОСТ 17769-83 утратил силу на территории Российской Федерации с 1 января 2011 года в связи с введением в действие ГОСТ Р ИСО 3269-2009 (Приказ Ростехрегулирования от 10.12.2009 N 696-ст). |
3.1. Правила приемки шайб - по ГОСТ 17769-83.
(Измененная редакция, Изм. N 1).
4.1. Методы контроля шайб - по ГОСТ 18123-82.
Разд. 5. (Исключен, Изм. N 2).
Справочное
───────────────────────┬───────────────────────────────────────────────────
крепежной детали, мм │ класса точности
├─────────────────────────┬─────────────────────────
│ A │ C
───────────────────────┼─────────────────────────┼─────────────────────────
1,0 │ 0,028 │ 0,027
1,2 │ 0,027 │ 0,026
1,6 │ 0,045 │ 0,044
2,0 │ 0,095 │ 0,092
2,5 │ 0,178 │ 0,174
3,0 │ 0,350 │ 0,343
3,5 │ 0,532 │ 0,525
4,0 │ 0,890 │ 0,870
5,0 │ 1,452 │ 1,436
6,0 │ 2,796 │ 2,770
8,0 │ 6,130 │ 6,000
10,0 │ 12,170 │ 12,000
12 │ 22,000 │ 21,630
14 │ 32,000 │ 31,560
16 │ 41,000 │ 40,340
18 │ 68,000 │ 67,140
20 │ 78,000 │ 77,000
22 │ 118,000 │ 116,000
24 │ 131,000 │ 139,000
27 │ 238,000 │ 234,000
30 │ 277,000 │ 273,000
36 │ 529,000 │ 522,000
42 │ - │ 838,400
48 │ - │ 1129,606
Примечание. Для определения массы шайб, изготовленных из других материалов, значения массы, указанные в таблице, должны быть умножены на коэффициенты:
0,356 - для алюминиевого сплава;
0,970 - для бронзы;
1,080 - для латуни.
