"Изменение N 1 ГОСТ Р 58416-2019 "Кабели радиочастотные. Общие технические условия"
(утв. и введено в действие Приказом Росстандарта от 22.09.2023 N 912-ст)
"Изменение N 1 ГОСТ Р 58416-2019 "Кабели радиочастотные. Общие технические условия"
(утв. и введено в действие Приказом Росстандарта от 22.09.2023 N 912-ст)
Утверждено и введено в действие
Приказом Федерального агентства
по техническому регулированию
и метрологии
от 22 сентября 2023 г. N 912-ст
ИЗМЕНЕНИЕ N 1 ГОСТ Р 58416-2019
"КАБЕЛИ РАДИОЧАСТОТНЫЕ. ОБЩИЕ ТЕХНИЧЕСКИЕ УСЛОВИЯ"
Дата введения
1 октября 2023 года
Содержание дополнить словами: "Приложение А (справочное) Метод расчета значений местных коэффициентов отражения в кабеле во временной области".
Раздел 1 дополнить примечанием: "Примечание - Настоящий стандарт не распространяется на кабели радиочастотные коаксиального типа, разработанные в соответствии с требованиями
ГОСТ 11326.0-78".
"3.18 металлополимерная лента (metallized tape): Полимерная лента, покрытая с одной или двух сторон слоем металла".
"3.38 рефлектометрия во временной области (reflectometry time domain (TDR)): Определение неоднородности волнового сопротивления в значениях местного коэффициента отражения на оси времени".
"в) по номинальному диаметру изолированного внутреннего проводника, мм:
- на кабели с диаметром по изоляции - 0,60; 0,87; 1,0; 1,5; 2,2; 2,95; 3,7; 4,6; 4,8; 5,6; 7,25; 9,0; 11,5; 13,0; 17,3; 24,0; 33,0; 44,0 мм";
"- не распространяющие горение при групповой прокладке, не выделяющие коррозионно-активных газообразных продуктов при горении и тлении и с низкой токсичностью продуктов горения:
- по категории A - нг(A)-HFLTx,
- по категории B - нг(B)-HFLTx,
- по категории C - нг(C)-HFLTx,
- по категории D - нг(D)-HFLTx;";
"- огнестойкие, не распространяющие горение при групповой прокладке, не выделяющие коррозионно-активных газообразных продуктов при горении и тлении и с низкой токсичностью продуктов горения:
- по категории A - нг(A)-FRHFLTx,
- по категории B - нг(B)-FRHFLTx,
- по категории C - нг(C)-FRHFLTx,
- по категории D - нг(D)-FRHFLTx";
перечисление ж). Заменить
слова: "- для макроклиматического района" на "- для макроклиматических районов".
"4.2 Кабели подразделяют на четыре группы:
- субминиатюрные - номинальным диаметром до 1,0 мм включительно;
- миниатюрные - номинальным диаметром более 1,0 мм - до 2,95 мм включительно;
- среднегабаритные - номинальным диаметром более 2,95 мм - до 11,5 мм включительно;
- крупногабаритные - номинальным диаметром более 11,5 мм".
Подпункт 5.2.2.6. Первый абзац дополнить словами: "Допускается в технических условиях на кабели конкретных марок устанавливать более высокие значения испытательного напряжения".
Подпункт 5.2.3.3 дополнить словами: "В технических условиях на кабели конкретных марок допускается нормировать адгезию изоляции к многопроволочной токопроводящей жиле".
Пункт 6.3.4. Исключить индексы: "нг(...)-HFLTx", "нг(...)-FRHFLTx";
"Поверхностную плотность оплетки в случае равенства числа прядей обоих направлений определяют по формуле";
"Линейную плотность оплетки в случае равенства числа прядей обоих направлений определяют по формуле";
"a - число прядей одного направления;
n - число проволок в пряди одного направления";
"В случае разного числа прядей в одном и другом направлении на длине одного шага оплетки поверхностную плотность оплетки рассчитывают по
ГОСТ 12177".
"8.3.15 Неоднородность волнового сопротивления по длине кабеля [5.2.2.8, перечисление и)] выражают в значениях местных коэффициентов отражения и измеряют импульсным методом с помощью временного рефлектометра, схематически представленного на рисунке 2.

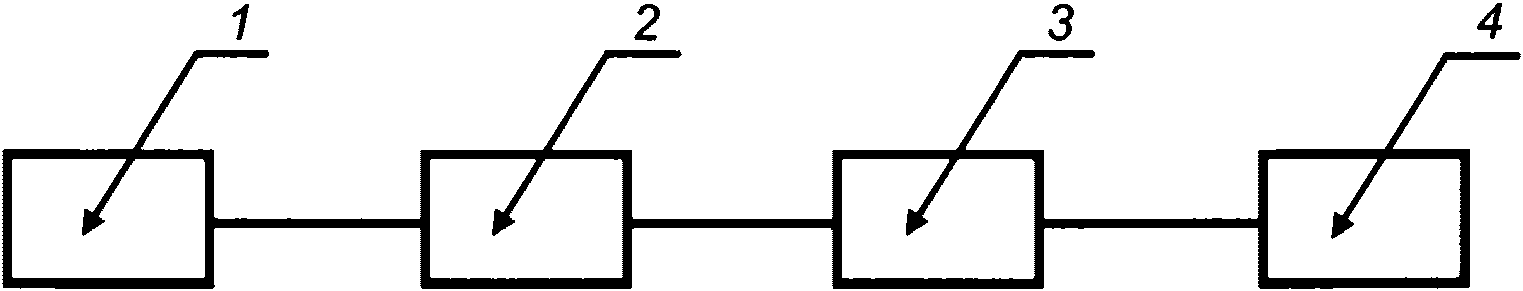

1 - временной рефлектометр: 2 - измерительная линия;
3 - измеряемый кабель; 4 - нагрузка
Рисунок 2 - Блок-схема установки для измерения коэффициента
отражения с помощью рефлектометра во временной области
Время нарастания, длительность и форма зондирующих сигналов, значения нормируемых местных коэффициентов отражения должны быть указаны в технических условиях на кабели определенных марок. Измерения проводят последовательно с двух концов кабеля.
Допускается определять неоднородность волнового сопротивления косвенным методом с помощью векторного анализатора цепей, оснащенного опцией рефлектометрии во временной области.
Значение погрешности при определении местных коэффициентов отражения импульсным методом в пределах от 1 до 0,006 должно быть не более +/- 10% от конкретной измеряемой величины. Значения погрешности при определении модулей коэффициентов отражения S11 и S22 косвенным методом с помощью векторного анализатора цепей должны быть не более +/- 3,0 дБ, а значения погрешности фаз коэффициентов отражения S11 и S22 - не более +/- 20°.
При использовании приборов, измеряющих в качестве промежуточных величин амплитудные значения напряжения, поданного на вход испытуемого кабеля, отраженного какой-либо неоднородностью на расстоянии x от входного конца кабеля и измеренного на входном конце кабеля, необходимо проводить расчет значений местных коэффициентов отражения по формулам, приведенным в приложении А.
8.3.16 Испытание на определение начала внутренних разрядов в сплошной изоляции [5.2.2.8, перечисление к)] проводят по
ГОСТ 28114.
Перед началом испытаний проводят выбор схемы, по которой будут испытывать кабель, по методике, изложенной в
ГОСТ 28114. Наличие в схеме конечного импеданса определяется длиной испытуемого кабеля. Если длина испытуемого кабеля меньше критической длины и образец кабеля может рассматриваться как сосредоточенная емкость, то конечный импеданс не нужен, если больше критической длины, то должна быть выбрана схема с конечным импедансом.
Испытание с конечным импедансом проводят по схеме, приведенной на
чертеже 4 ГОСТ 28114-89, испытание без конечного импеданса - по схемам, приведенным на
чертежах 1 -
3 ГОСТ 28114-89.
Испытание проводят с двух концов кабеля, полученные значения усредняют.
Максимальное значение частичных разрядов при нормируемом напряжении должно быть указано в технических условиях на кабели конкретных марок.
Испытания серийной продукции проводят на образцах длиной (1 +/- 0,01) м. Допускается проводить испытания на строительных длинах кабеля".
Пункт 8.4.1. Первый абзац после слов "на трех образцах." дополнить словами: "Допускается проводить испытания на изолированном внутреннем проводнике для кабелей с диаметром по изоляции внутреннего проводника до 7,25 мм включительно".
Пункт 8.4.4. Первый абзац. Заменить слова: "при нормируемой температуре монтажных изгибов, равной минус 10 °C" на "при нормируемой температуре монтажных изгибов, равной значению, установленному в технических условиях на кабели конкретных марок".
Пункт 8.5.1. Третий абзац. Заменить слова: "проводят три цикла наматывания и разматывания на цилиндр по 8.4.3" на "проводят три цикла изгибов на цилиндре по 8.4.4".
"10.4 Монтаж кабелей должен проводиться при нормируемой температуре окружающей среды, не ниже установленной в технических условиях на кабели конкретных марок".
"10.7 В случае технической необходимости в технических условиях на кабели конкретных марок могут быть приведены другие или дополнительные указания по эксплуатации, связанные с особенностями конструкций кабелей и условиями их применения, но не отменяющие приведенные в настоящем разделе".
"Приложение А
(справочное)
МЕТОД РАСЧЕТА ЗНАЧЕНИЙ МЕСТНЫХ КОЭФФИЦИЕНТОВ ОТРАЖЕНИЯ
В КАБЕЛЕ ВО ВРЕМЕННОЙ ОБЛАСТИ
Значения местного коэффициента отражения rs, %, в кабеле во временной области определяют по формуле

, (А.1)
где urxr - амплитуда напряжения сигнала, отраженного какой-либо неоднородностью на расстоянии x от входного конца образца и измеренного на входном конце образца, В;
usr - амплитуда напряжения сигнала, поданного на вход образца, В.
Полученные результаты усредняют по формуле

, (А.2)
где rs1 и rs2 - местные коэффициенты отражения, измеренные с ближнего и дальнего концов кабеля, соответственно.
Время нарастания сигнала должно быть не более 5 нс.
Разрешение по длине должно быть не более определяемого по формуле

, (А.3)
где

- разрешение по длине, м;
tr - время нарастания сигнала, с;
vr - относительная скорость распространения сигнала;
c - скорость света в вакууме, приблизительно равная 3·108 м/с".
