"Изменение N 1 к СП 64.13330.2017 "СНиП II-25-80 Деревянные конструкции"
(утв. и введено в действие Приказом Минстроя России от 19.12.2017 N 1684/пр)
"Изменение N 1 к СП 64.13330.2017 "СНиП II-25-80 Деревянные конструкции"
(утв. и введено в действие Приказом Минстроя России от 19.12.2017 N 1684/пр)
Утверждено и введено в действие
и жилищно-коммунального хозяйства
Российской Федерации (Минстрой России)
от 19 декабря 2017 г. N 1684/пр
ИЗМЕНЕНИЕ N 1 К СП 64.13330.2017
"СНиП II-25-80 ДЕРЕВЯННЫЕ КОНСТРУКЦИИ"
Дата введения
20 июня 2018 года
Содержание
Приложение А. Изложить в новой редакции:
"Приложение А Классификация деревянных конструкций".
2 Нормативные ссылки
4 Общие положения
Пункт 4.6. Заменить слова: "раздела 8" на "раздела 9".
5 Материалы
Пункт 5.11.
Таблица 2. Головка таблицы. Заменить слова: "Класс функционального назначения (А.2 приложения А)" на "Класс функционального назначения А.1 приложения А", "Класс эксплуатации (А.3 приложения А)" на "Класс эксплуатации (А.2 приложения А)".
Пункт 5.14. Заменить классы: "А300 - А600" на "А400 - 600".
6 Расчетные характеристики материалов
Пункт 6.1. Экспликация к формуле. Заменить
слова: "приложению Б" на "приложению А".
Пункт 6.3. Заменить слова: "по таблице 7." на "по таблице 7 с учетом коэффициентов условия работ
mв,
mт,
mо,
mа,
mс.с,
mсм.".
Пункт 6.9.
Таблица 9. Изложить в новой редакции:
"Таблица 9
Условие эксплуатации (таблица 1) | 1 и 2 | 3 | 4а | 4б |
Коэффициент mв | 1 | 0,9 | 0,85 | 0,75 |
".
"где Eср (Gср) - средний модуль упругости при изгибе (модуль сдвига), МПа, согласно приложению В;".
Пункт 6.11 Дополнить абзацем в следующей редакции: "Коэффициент Пуассона древесины поперек волокон при напряжениях, направленных вдоль волокон, следует принимать равным
v90,0 = 0,45, а вдоль волокон при напряжениях, направленных поперек волокон, -
v0,90 = 0,018.".
7 Расчет элементов деревянных конструкций
Пункт 7.26 Заменить слова: "
mф = 0,4 для фанеры бакелизированной" на "
mф = 0,8 для фанеры бакелизированной".
"

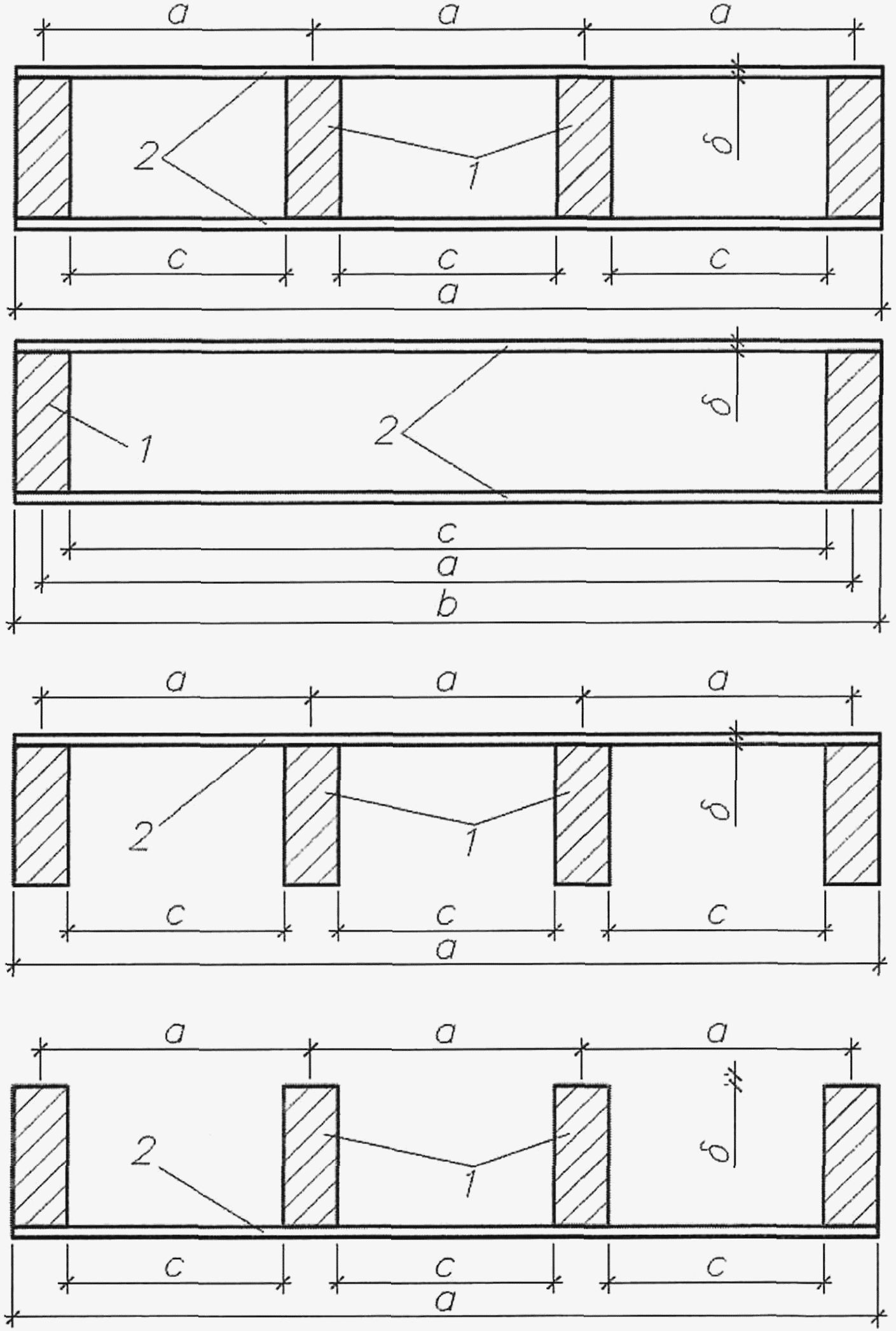

1 - продольные ребра; 2 - обшивка
Рисунок 4 - Поперечное сечение клееных
плит из фанеры и древесины
".
8 Расчет соединений элементов деревянных конструкций
Пункт 8.13.
Таблица 18. Строка "1 Симметричные соединения (рисунок 9, а". В 3-й и 4-й графах заменить показатели: "0,5
cd" на "0,75cd", "0,3
cd" на "0,45
cd", "0,8
ad" на "1,2
ad", "0,5
ad" на "0,75ad".
Примечание 5. Заменить
ссылку на пункты: "6.18 и 6.22" на "8.18 и 8.22".
"Расстояние вдоль волокон древесины от гвоздя до загруженного торца элемента следует принимать не менее S1 = 15d, для незагруженного - не менее S1 = 10d.".
"8.26 Гвозди диаметром более 6 мм, гвозди, устанавливаемые в древесину лиственницы и промороженную древесину, а также при толщине деревянного элемента менее 7d забивают в предварительно рассверленные отверстия диаметром 0,9d.".
Пункт 8.28. Заменить слова: "Сопротивление гвоздей" на "Сопротивление гладких гвоздей".
Пункт 8.29. Заменить слово: "одного" на "одного гладкого".
Экспликация к формуле (71). Заменить
слова: "согласно 8.24;" на "согласно 8.24.". Исключить
слова: "
mдл и П
mi - в соответствии с 6.1.".
Пункт 8.39. Формула (74). Заменить
обозначение: "
Rск" на "
RAск".
Экспликация к формуле (74). Заменить, обозначения: "
Rск" на "
RAск", "м (см)" на "м".
"

, (75)
здесь ac = 1,2;
bc = 0,02;
mдл и Пmi - в соответствии с 6.1.".
"8.41 Расчетную несущую способность T, МН, вклеиваемого под углом к волокнам стержня на выдергивание или продавливание в стыках КДК следует определять по формуле

, (76)
где RA - расчетное сопротивление древесины выдергиванию или продавливанию вклеенного стержня, МПа, принимаемое равным 6,8 МПа;
d1 - диаметр отверстия, м;
lр - расчетная длина стержня, м
lр = l - lо <= 30d; (77)
l - длина заделываемой части, м;
lо = 3d - глубина возможного снижения прочности клеевой прослойки при сварке; для стержней без сварки lо = 0;
d - диаметр вклеиваемого стержня, м;
kс - коэффициент, учитывающий неравномерность распределения напряжений сдвига в зависимости от длины заделываемой части стержня, который следует определять по формуле

; (78)
где ac = 1,2;
bc = 0,02;

- коэффициент, зависящий от знака нормальных напряжений вдоль волокон в зоне установки стержней;
kd - коэффициент, учитывающий зависимость расчетного сопротивления от диаметра стержня
kd = ad - bdd; (79)
где ad = 1,12;
bd = 0,1;
Fa - площадь сечения стержня, м2;
Ra - расчетное сопротивление материала стержня, МПа.
Для стержней, работающих на выдергивание в зоне растягивающих напряжений, действующих вдоль волокон древесины элемента конструкции, значения коэффициента

следует определять по формуле

, (80)
где

- максимальные растягивающие напряжения, МПа;

.
При работе в сжатой зоне, а также для стержней, работающих на продавливание,

.".
Пункт 8.42. Заменить слова: "волокон не более" на "волокон менее".
Пункт 8.46. После слова "сдвиг," дополнить словами в следующей редакции: "при наличии плотного контакта между соединяемыми частями,".
Дополнить
пункт абзацем в следующей редакции:
"При отсутствии плотного контакта между соединяемыми частями несущую способность проверяют по формуле (82).".
"8.47 В соединении, работающем на сдвиг, несущую способность наклонно вклеенной связи, работающей на продавливание (сжатие), при отсутствии рядом вклеенной связи, работающей на выдергивание (растяжение), а также при работающей на выдергивание (растяжение), когда между сдвигаемыми элементами отсутствует прижим, проверяют по эмпирической формуле

, (82)
где

- составляющая расчетного усилия

, МН на один стержень; вызывающая в наклонном стержне напряжение растяжения;
Ta = FaRa - расчетная несущая способность одного стержня по условию прочности на растяжение, МН;
Fa - площадь сечения стержня, м2;
Ra - расчетное сопротивление растяжению арматурной стали для А300 Ra = 285 МПа и для А400 Ra = 375 МПа;

- составляющая того же усилия

, вызывающая в наклонном стержне напряжения изгиба;
Tн - расчетная несущая способность стержня на один шов из условия его работы на изгиб, МН, принимается:
а) при жестком (сварном) соединении вклеенного стержня со стальной накладкой или анкерной полосой:
-

- для арматуры А300;
-

- для арматуры А400;
б) при нежестком болтовом соединении вклеенного стержня со стальной накладкой:
-

- для арматуры А300;
-

- для арматуры А400;
- d - номинальный диаметр стержня, м.".
Пункт 8.50. Заменить слово: "расположены" на "следует располагать".
9 Указания по проектированию деревянных конструкций
10 Пожарно-технические требования к конструкциям из древесины
"- время достижения этой температуры на поверхности древесины после начала стандартного теплового воздействия пожара;".
Дополнить
пункт абзацем в следующей редакции:
"Время достижения температуры обугливания на поверхности равно:
- для незащищенной древесины - 4 мин;
- для древесины, защищенной вспучивающимися составами, обеспечивающими класс пожарной опасности К0(15), К0(30) или К0(45), - 15, 30 и 45 мин соответственно;
- для древесины, защищенной пропиточными антипиренами, - 4 мин.".
Пункт 10.6. Исключить слова: ", древесины с учетом угловых закруглений толщиной 7 мм".
Дополнить
пункт абзацем в следующей редакции:
"Толщина слоя перегретой древесины, с учетом угловых закруглений, для незащищенной древесины и древесины, защищенной вспучивающимися составами, равна 7 мм.".
Приложение А
"Приложение А Классификация деревянных конструкций".
"Таблица А.2
Класс условий эксплуатации | Дополнительная характеристика условий эксплуатации конструкций | Особенность учета классов при расчете конструкций | Примечание |
Основной класс | Подкласс |
1 | 1а | - | При сухом режиме помещений с относительной влажностью воздуха в отопительный сезон менее 40% | Эксплуатационная влажность древесины не превышает 12% mв = 1 | Применение КДК не допускается |
1б | - | При сухом режиме помещений - относительная влажность воздуха в отопительный сезон от 40% до 50% | - |
2 | 2.1 | При нормальном режиме помещений |
2.2 | Под навесом в сухой зоне влажности |
3 | 3.1 | При влажном режиме отапливаемых помещений | Эксплуатационная влажность древесины не превышает 15% mв = 0,9 |
3.2 | Под навесом в нормальной зоне влажности |
4 | 4а | 4а.1 | При мокром режиме эксплуатации помещений | Эксплуатационная влажность древесины не превышает 20% mв = 0,85 |
4а.2 | При искусственных тепловыделениях в неотапливаемых помещениях |
4а.3 | Под навесом во влажной зоне влажности |
4а.4 | В открытых атмосферных условиях |
4б | 4б.1 | При контакте с грунтом | Эксплуатационная влажность древесины может превышать 20% mв = 0,75 |
4б.2 | В воде |
".
Приложение В Физико-механические характеристики клееной древесины из древесины сосны, ели и древесины из однонаправленного шпона LVL
"В.2 Для древесины сосны и ели, отсортированной по сортам:
- временные и нормативные сопротивления приведены в таблице В.1, а для LVL - в таблице В.2;
- среднее значение модуля упругости вдоль волокон E0,ср = 10 ГПа, нормативное значение - E0,н = 7 ГПа;
- среднее значение модуля упругости поперек волокон E90,ср = 0,4 ГПа, нормативное - E90,н = 0,28 ГПа;
- среднее значение модуля сдвига Gср = 0,5 ГПа.".
"Таблица В.4
Наименование свойств | Обозначение | Значение свойств для классов прочности |
К20 | К24 | К28 | К32 | К36 |
Прочность, МПа |
Нормативное значение при изгибе, 5%-ный квантиль | Rи,н | 20 | 24 | 28 | 32 | 36 |
Модуль упругости, ГПа |
Среднее значение модуля упругости при изгибе | E0,ср | 9000 | 11500 | 12600 | 13700 | 14700 |
Нормативное значение модуля упругости, 5%-ный квантиль | E0,н | 7000 | 9400 | 10200 | 11100 | 11900 |
Плотность, кг/м3 |
Нормативная плотность, 5%-ный квантиль | | 335 | 380 | 410 | 430 | 450 |
Прочность, МПа |
Растяжение вдоль волокон | Rр,н | 16,0 | 19,2 | 22,3 | 25,6 | 28,0 |
Растяжение поперек волокон | Rр90,н | 0,50 |
Сжатие вдоль волокон | Rс,н | 20 | 24 | 28 | 32 | 36 |
Сжатие поперек волокон | Rс90,н | 2,5 |
Скалывание вдоль волокон | Rск,н | 3,5 |
Модуль упругости, ГПа |
Среднее значение модуля упругости поперек волокон | E90,ср | 300 |
Среднее значение модуля сдвига | Gср | 650 |
".
Приложение К Особенности проектирования дощатых ферм с соединениями в узлах на металлических зубчатых пластинах
"К.4 Расчетная несущая способность соединений на МЗП на сдвиг зависит от типа пластин с заданной геометрией зубьев. Высота зубьев рекомендуется не более 12-кратной толщины пластины. Толщина стальной пластины составляет от 1 до 2 мм. Расчетную несущую способность соединений
R на сдвиг определяют по результатам испытаний образцов с конкретными типами МЗП на 1 мм
2 поверхности пластины, в зависимости от угла наклона оси пластины к действующему усилию

и от угла наклона оси пластины к направлению волокон древесины

.".
Пункт К.6. Заменить слова: "расчетная несущая способность" на "расчетная несущая способность 1 мм".
Пункт К.7. Заменить слова: "расчетная несущая способность" на "расчетная несущая способность 1 мм".
Ключевые слова
Изложить в новой редакции:
