1 РАЗРАБОТАН обществом с ограниченной ответственностью "Всероссийский научно-исследовательский, проектно-конструкторский светотехнический институт им. С.И. Вавилова" (ООО "ВНИСИ").

2 ВНЕСЕН Управлением строительства и эксплуатации автомобильных дорог Федерального дорожного агентства.

3 ИЗДАН на основании распоряжения Федерального дорожного агентства от 23.03.2016 N 425-р.

4 ИМЕЕТ РЕКОМЕНДАТЕЛЬНЫЙ ХАРАКТЕР.

5 ВВЕДЕН ВПЕРВЫЕ.

1.1 Настоящий отраслевой дорожный методический документ (далее - методический документ) распространяется на осветительные приборы (светильники или прожекторы), используемые для освещения:

- автомобильных дорог общего пользования;

- тротуаров, пешеходных и велосипедных дорожек;

- подъездов к объектам дорожного и придорожного сервиса;

- наземных, надземных и подземных пешеходных переходов.

1.2 Методический документ устанавливает классификацию, общие требования и методы испытаний осветительных приборов.

1.3 Положения методического документа предназначены для специалистов - потребителей и производителей светотехнической продукции, проектных организаций, государственных и муниципальных органов власти и испытательных лабораторий.

В настоящем методическом документе использованы нормативные ссылки на следующие документы:

ГОСТ 14254-2015 Степени защиты, обеспечиваемые оболочками (код IP)

ГОСТ 15150-69 Машины, приборы и другие технические изделия. Исполнения для различных климатических районов. Категории, условия эксплуатации, хранения и транспортирования в части воздействия климатических факторов внешней среды

ГОСТ 16962.1-89 Изделия электротехнические. Методы испытаний на устойчивость к климатическим внешним воздействующим факторам

ГОСТ 16962.2-90 Изделия электротехнические. Методы испытаний на стойкость к механическим внешним воздействующим факторам

ГОСТ 17516.1-90 Изделия электротехнические. Общие требования в части стойкости к механическим внешним воздействующим факторам

ГОСТ 22261-94 Средства измерений электрических и магнитных величин. Общие технические условия

ГОСТ 29322-2014 (IEC 60038:2009) Напряжения стандартные

ГОСТ 30630.1.2-99 Методы испытаний на стойкость к механическим внешним воздействующим факторам машин, приборов и других технических изделий. Испытания на воздействие вибрации

ГОСТ 30630.2.1-2013 Методы испытаний на стойкость к климатическим внешним воздействующим факторам машин, приборов и других технических изделий. Испытания на устойчивость к воздействию температуры

ГОСТ 30804.3.2-2013 (IEC 61000-3-2:2009) Совместимость технических средств электромагнитная. Эмиссия гармонических составляющих тока техническими средствами с потребляемым током не более 16 А (в одной фазе). Нормы и методы испытаний

ГОСТ 30804.3.3-2013 (IEC 61000-3-3:2008) Совместимость технических средств электромагнитная. Ограничение изменений напряжения, колебаний напряжения и фликера в низковольтных системах электроснабжения общего назначения. Технические средства с потребляемым током не более 16 А (в одной фазе), подключаемые к электрической сети при несоблюдении определенных условий подключения. Нормы и методы испытаний

ГОСТ Р 8.568-97 Государственная система обеспечения единства измерений. Аттестация испытательного оборудования. Основные положения

ГОСТ Р 51514-2013 (МЭК 61547:2009) Совместимость технических средств электромагнитная. Устойчивость светового оборудования общего назначения к электромагнитным помехам. Требования и методы испытаний

ГОСТ Р 54350-2015 Приборы осветительные. Светотехнические требования и методы испытаний

ГОСТ Р 55702-2013 Источники света электрические. Методы измерений электрических и световых параметров

ГОСТ Р 55705-2013 Приборы осветительные со светодиодными источниками света. Общие технические условия

ГОСТ Р 55841-2013 (IEC/TR 62696:2011) Светильники. Определение кодов IK по МЭК 62262

ГОСТ Р МЭК 60598-1-2011 Светильники. Часть 1. Общие требования и методы испытаний

ГОСТ IEC 60598-2-3-2012 Светильники. Часть 2. Частные требования. Раздел 3. Светильники для освещения улиц и дорог

ГОСТ IEC 60598-2-5-2012 Светильники. Часть 2. Частные требования. Раздел 5. Прожекторы заливающего света

ГОСТ CISPR 15-2014 Нормы и методы измерения характеристик радиопомех от электрического осветительного и аналогичного оборудования

В настоящем методическом документе применены следующие термины с соответствующими определениями:

3.1 источник света (ИС): Преобразователь электрической энергии в электромагнитное излучение в видимой области спектра.

3.2 коэффициент мощности: Отношение измеренной потребляемой активной мощности осветительного прибора к произведению среднеквадратичных значений питающего напряжения и потребляемого тока.

3.3 коэффициент полезного действия осветительного прибора (КПД): Величина, определяемая отношением светового потока осветительного прибора к суммарному световому потоку установленных в нем источников света.

Примечания

1 За суммарный световой поток источников света принимают сумму световых потоков каждого источника света, которые они создают независимо друг от друга вне осветительной арматуры при питании от устройства управления, в положении и при температуре окружающей среды, оговоренных в стандартах или технических условиях на отдельные группы или типы этих источников.

2 Характеристику не применяют для осветительных приборов, у которых оптическая система и источник света представляют собой единое целое, например лампы-светильники, осветительные приборы со светодиодами.

3.4 кривая силы света (КСС) осветительного прибора: Распределение силы света, получаемое сечением фотометрического тела осветительного прибора характерной плоскостью или поверхностью и представляемое в форме графика.

Примечание - Как правило, КСС указывают для значений силы света, приведенных к суммарному световому потоку ИС, равному 1000 лм.

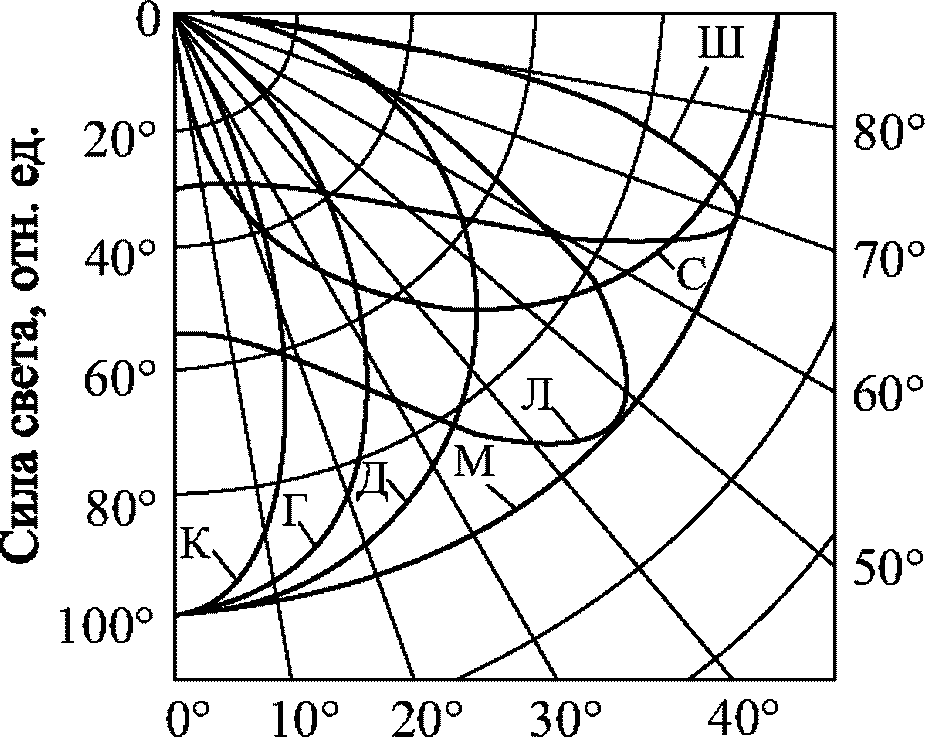

3.5 кривая силы света косинусная (Д): Типовая кривая силы света осветительного прибора, у которой коэффициент формы равен или более 1,3, но менее 2, а направление максимальной силы света отстоит от надира (или зенита) на угол не более 35°.

Примечание - См. рисунок А.1 приложения А.

3.6 кривая силы света полуширокая (Л): Типовая кривая силы света осветительного прибора, у которой коэффициент формы равен или более 1,3, но менее 2, а направление максимальной силы света лежит в диапазоне углов от 35° до 55° от надира (или зенита).

Примечание - См. рисунок А.1 приложения А.

3.7 кривая силы света широкая (Ш): Типовая кривая силы света осветительного прибора, у которой коэффициент формы равен или более 1,5, но менее 3,5, а направление максимальной силы света лежит в диапазоне углов от 55° до 85° от надира (или зенита).

Примечание - См. рисунок А.1 приложения А.

3.8 кривая силы света глубокая (Г): Типовая кривая силы света осветительного прибора, у которой коэффициент формы равен или более 2, но менее 3, а направление максимальной силы света отстоит от надира (или зенита) на угол не более 35°.

Примечание - См. рисунок А.1 приложения А.

3.9 коэффициент формы кривой силы света осветительного прибора: Величина, определяемая отношением максимального значения силы света в меридиональной плоскости к среднему значению силы света осветительного прибора для той же плоскости.

3.10 металлогалогенная лампа (МГЛ): Разрядная лампа, в которой свет создается излучением смеси паров металла (например, ртути) и продуктов разложения галоидных соединений (например, таллия, индия, натрия).

3.11 натриевая лампа высокого давления (НЛВД): Высокоинтенсивная разрядная лампа, в которой основная часть света генерируется излучением паров натрия с парциальным давлением, равным 10 кПа.

3.12 осветительный прибор (ОП): Устройство, предназначенное для освещения и содержащее один или несколько электрических источников света и осветительную арматуру.

3.13 прожектор: осветительный прибор, концентрирующий излучение источника света с помощью элементов оптической системы (зеркал и (или) линз) в направлении, как правило, оптической оси в ограниченном угле излучения и, как правило, имеющий приспособления для изменения направления светового пучка (лиру), а в ряде случаев и его угловых размеров (фокусирующее устройство).

3.14 прожектор заливающего света: Прожектор общего назначения, имеющий невысокую концентрацию светового потока и используемый в основном для освещения больших открытых территорий.

3.15 разрядная лампа: Лампа, в которой свет возникает в результате электрического разряда в газе, парах металлов или в смеси газа с парами.

3.16 светильник: осветительный прибор, перераспределяющий излучение источника света внутри больших, вплоть до , телесных углов.

3.17 световая отдача осветительного прибора, лм/Вт: Отношение светового потока осветительного прибора при установившемся тепловом режиме к потребляемой электрической мощности.

3.18 осветительный прибор со светодиодами: Осветительный прибор, в котором в качестве источников света используются светодиоды (светодиодные лампы или модули).

3.19 светодиод (СД): Полупроводниковый прибор с p-n переходом, испускающий некогерентное видимое излучение при пропускании через него электрического тока.

3.20 светораспределение: Распределение светового потока осветительного прибора во внешнем пространстве, выражаемое через распределение силы света или освещенности по заданной поверхности.

3.21 сила света: Отношение светового потока, исходящего от источника, распространяющегося внутри элементарного телесного угла, содержащего заданное направление, к этому элементарному телесному углу.

3.22 цветовая температура (T_цв), К: Температура излучателя Планка (абсолютно черного тела), при которой его излучение имеет ту же цветность, что и излучение рассматриваемого объекта.

3.23 цветовая температура коррелированная (КЦТ), К: Температура излучателя Планка (абсолютно черного тела), имеющего координаты цветности, наиболее близкие в пределах заданных допусков к координатам цветности, соответствующим спектральному распределению рассматриваемого объекта.

3.24 экваториальная плоскость: Плоскость, проходящая через фотометрический центр перпендикулярно к меридиональным плоскостям.

4.1 Осветительные приборы классифицируют:

- по назначению объектов освещения;

- светотехническим параметрам;

- классу защиты от поражения электрическим током;

- степени защиты оболочки от проникновения пыли, твердых частиц и влаги;

- способам установки и крепления;

- климатическому исполнению и категории размещения;

- группе исполнения по воздействию механических факторов внешней среды и степени защиты от механических ударов [код IK по ГОСТ Р 55841-2013 (IEC/TR 62696:2011)].

4.2 Классификация ОП по назначению объектов освещения в зависимости от типа и мощности ИС приведена в таблице 1.

--------------------------------

<*> Автомагистрали, федеральные и транзитные трассы, скоростные дороги, дороги обычного типа (низкоскоростные), содержащие не более четырех полос движения, дороги обычного типа (низкоскоростные), содержащие не более двух полос движения.

4.3 По светотехническим параметрам (классу светораспределения, типу КСС, типу светораспределения в зоне слепимости) классификация ОП осуществляется в соответствии с положениями раздела 5 ГОСТ Р 54350-2015.

4.4 По классам защиты от поражения электрическим током классификация ОП выполняется согласно подразделу 2.2 ГОСТ Р МЭК 60598-1-2011.

4.5 По степени защиты оболочки от проникновения пыли, твердых частиц и влаги ОП классифицируются с учетом разделов 5, 6 ГОСТ 14254-2015, подраздела 3.3 ГОСТ IEC 60598-2-3-2012, подразделов 5.13 и 2.3 ГОСТ IEC 60598-2-5-2012.

4.6 По способам установки и крепления ОП подразделяются в соответствии с положениями подраздела 3.4 ГОСТ IEC 60598-2-3-2012.

4.7 По климатическому исполнению и категории размещения классификация ОП осуществляется на основании положений раздела 2 ГОСТ 15150-69.

4.8 По воздействию механических факторов внешней среды ОП классифицируются в соответствии с положениями раздела 2 ГОСТ 17516.1-90; по степени защиты от внешних механических ударов согласно приложению ДА.3.2 ГОСТ Р 55841-2013 (IEC/TR 62696:2011).

Следует применять ОП на основе современных высокоэффективных ИС: ламп типа НЛВД и МГЛ, а также светодиодных ИС.

5.1.1 Осветительные приборы должны соответствовать светотехническим требованиям разделов 5, 7, 8, 9 ГОСТ Р 54350-2015 с дополнениями по пунктам 5.1.2 - 5.1.8 настоящего методического документа.

5.1.2 В зависимости от назначения объектов освещения класс светораспределения и тип КСС светильников должны соответствовать данным, указанным в таблице 2.

5.1.3 В зависимости от назначения объектов освещения прожекторы по типу светораспределения и типу рассеяния должны соответствовать данным, представленным в таблице 3.

5.1.4 В зависимости от типа и мощности используемого ИС значения световой отдачи ОП должны соответствовать требованиям, приведенным в таблице 4.

--------------------------------

<*> Рекомендуемое значение световой отдачи ОП со светодиодами не менее 100 лм/Вт.

5.1.5 Требования к снижению светового потока и времени его стабилизации во время разгорания ОП со светодиодами изложены в подразделе 9.2 ГОСТ Р 54350-2015.

5.1.6 Требования по сохранению цветовых и световых параметров ОП со светодиодами в процессе и после воздействия изменения температуры окружающего воздуха для макроклиматических районов: с умеренным климатом (У) от -45 °C до 40 °C, с умеренным и холодным климатом (УХЛ) от -60 °C до 40 °C - перечислены в подразделе 9.3 ГОСТ Р 54350-2015.

Примечание - Значение снижения светового потока при воздействии указанных температур на ОП: по ГОСТ Р 54350-2015 не более 30%; рекомендуемое - не более 20%.

5.1.7 Коррелированные цветовые температуры (КЦТ) для ОП с СД белого цвета в зависимости от назначения объектов освещения должны соответствовать значениям, указанным в таблице 5.

5.1.8 Коэффициент полезного действия ОП с разрядными лампами должен быть не менее 75%.

Электротехнические характеристики ОП должны соответствовать требованиям разделов 7, 8, 10, 11 ГОСТ Р МЭК 60598-1-2011, подразделов 3.11, 3.14 ГОСТ IEC 60598-2-3-2012, подразделов 5.8, 5.11, 5.14 ГОСТ IEC 60598-2-5-2012, подраздела 5.2 ГОСТ Р 55705-2013, пункта 5.5.6 ГОСТ CISPR 15-2014, раздела 5 ГОСТ Р 51514-2013 (МЭК 61547:2009), подраздела 7.3 ГОСТ 30804.3.2-2013 (IEC 61000-3-2:2009) со следующими дополнениями.

Свои функциональные характеристики ОП должны сохранять при допустимом ГОСТ 29322-2014 (IEC 60038:2009) отклонении напряжения от номинального напряжения электрической сети, равного 230 В +/- 10%.

Соответствовать классу защиты I или II от поражения электрическим током по ГОСТ Р МЭК 60598-1-2011.

Сопротивление изоляции ОП должно соответствовать значению, указанному в пункте 10.2.1 ГОСТ Р МЭК 60598-1-2011.

Электрическая прочность изоляции ОП должна соответствовать значению, приведенному в пункте 10.2.2 ГОСТ Р МЭК 60598-1-2011.

Значения коэффициента мощности ОП в зависимости от типа ИС должны соответствовать значениям, данным в таблице 6.

--------------------------------

<*> Рекомендуемое значение коэффициента мощности ОП со светодиодами равно 0,95.

Уровни радиопомех, создаваемых при работе ОП, не должны превышать значений, установленных в пункте 5.5.6 ГОСТ CISPR 15-2014.

Параметры гармонических составляющих тока, инжектируемых ОП в низковольтные распределительные электрические сети, должны соответствовать параметрам, приведенным в подразделе 7.3 ГОСТ 30804.3.2-2013 (IEC 61000-3-2:2009).

Осветительные приборы должны быть устойчивы к воздействию электромагнитных помех, указанных в подразделах 5.2 - 5.8 ГОСТ Р 51514-2013 (МЭК 61547:2009).

5.3.1 Конструктивные требования к ОП, их частям, компонентам и материалам должны соответствовать ГОСТ IEC 60598-2-3-2012, ГОСТ IEC 60598-2-5-2012, ГОСТ Р МЭК 60598-1-2011, ГОСТ Р 55705-2013 с дополнениями, изложенными в пунктах 5.3.2 - 5.3.10 настоящего методического документа.

5.3.2 Конструкция ОП должна обеспечивать:

- удобный монтаж или демонтаж, надежное фиксирование в рабочем положении ОП с помощью стандартного монтажного инструмента.

Примечание - Рекомендуется применять ОП, имеющие узел регулировки их положения в вертикальной плоскости;

- легкий съем или откидывание частей, преграждающих доступ к частям, подлежащим чистке, обслуживанию или замене в процессе эксплуатации без снижения безопасности;

- удобство подключения к сети питания;

- надежное крепление съемных частей, исключающее возможность их самопроизвольного ослабления или выпадения при эксплуатации.

5.3.3 Устройство крепления ОП к опоре должно выдерживать ветровую нагрузку для светильников согласно пункту 3.6.3 ГОСТ IEC 60598-2-3-2012, а для прожекторов - пункту 5.6.5 ГОСТ IEC 60598-2-5-2012.

5.3.4 Осветительные приборы, эксплуатируемые на открытом воздухе, должны соответствовать климатическому исполнению У или УХЛ, категории размещения 1 по ГОСТ 15150-69.

5.3.5 Осветительные приборы, предназначенные для освещения подземных и надземных пешеходных переходов, должны отвечать климатическому исполнению У или УХЛ, категории размещения 2 по ГОСТ 15150-69.

5.3.6 В зависимости от назначения объектов освещения ОП должны иметь степень защиты оболочки от проникновения твердых частиц, пыли и влаги, указанную в таблице 7 (ГОСТ 14254-2015).

5.3.7 Осветительные приборы должны выдерживать воздействие повышенной и пониженной температуры окружающей среды и эксплуатироваться при рабочих температурах окружающего воздуха согласно ГОСТ 15150-69:

- для исполнения У1 и У2 - от -45 °C до 40 °C;

- исполнения УХЛ1 и УХЛ2 - от -60 °C до 40 °C.

5.3.8 По условиям эксплуатации в части воздействия механических факторов внешней среды ОП должны соответствовать группе М2 по ГОСТ 17516.1-90.

5.3.9 По степени защиты от воздействия механических ударов, обеспечиваемой оболочкой, ОП должны соответствовать коду IK09 по ГОСТ Р 55841-2013 (IEC/TR 62696:2011).

5.3.10 Срок службы ОП должен быть не менее 12 лет.

6.1.1 Проведение испытаний ОП должно соответствовать ГОСТ Р 54350-2015, ГОСТ Р 55705-2013, ГОСТ 16962.1-89, ГОСТ 16962.2-90, ГОСТ 30630.1.2-99, ГОСТ 30630.2.1-2013, ГОСТ IEC 60598-2-3-2012, ГОСТ IEC 60598-2-5-2012, ГОСТ Р МЭК 60598-1-2011, ГОСТ CISPR 15-2014, ГОСТ Р 51514-2013 (МЭК 61547:2009), ГОСТ 30804.3.2-2013 (IEC 61000-3-2:2009), ГОСТ 30804.3.3-2013 (IEC 61000-3-3:2008).

6.1.2 Испытания ОП проводят в помещении с нормальными климатическими условиями по ГОСТ 15150-69, если иное не указано в методике испытаний. В воздухе помещения не должно быть пыли или других веществ, которые могли бы повлиять на результаты испытаний. Наличие вибраций в помещении не допускается.

6.1.3 Испытаниям подвергаются полностью собранные ОП, если иное не указано в методике испытаний.

Положение ОП при испытаниях должно соответствовать положению, указанному в стандартах или технических условиях на приборы конкретных типов или групп.

6.2.1 Для питания измерительных схем применяют источники переменного тока частотой 50 Гц и (или) постоянного тока.

Система питания переменным током должна состоять из источника стабилизированного синусоидального напряжения и регулирующих устройств, позволяющих трансформировать напряжение.

6.2.2 Электроизмерительные приборы должны соответствовать требованиям ГОСТ 22261-94.

Класс точности применяемых при испытаниях электроизмерительных приборов должен быть не ниже:

- 1,0 - для измерения сопротивления и электрической прочности изоляции;

- 0,5 - для всех остальных случаев.

Измерительные приборы не должны быть чувствительны к отклонениям измеряемых величин от синусоидальной формы и показывать действующие значения измеряемых электрических величин.

6.2.3 При проведении измерений следует отдавать предпочтение цифровым электроизмерительным приборам. Допускается использовать аналоговые электроизмерительные приборы с пределами измерений, обеспечивающими отсчет измеряемой величины во второй половине шкалы.

6.2.4 Все применяемые средства измерений должны быть в исправном состоянии и иметь действующие свидетельства о поверке или калибровке.

6.2.5 Применяемое испытательное оборудование должно быть аттестовано в соответствии с ГОСТ Р 8.568-97.

Проверка светотехнических требований ОП осуществляется в соответствии с разделом 10 ГОСТ Р 54350-2015.

Примечание - Испытания ОП со светодиодами на устойчивость световых и цветовых параметров к температурным воздействиям совмещают с испытаниями на воздействие климатических факторов внешней среды.

Проверку электротехнических требований ОП выполняют согласно подразделам 3.11, 3.12 ГОСТ IEC 60598-2-3-2012, подразделам 5.11, 5.14 ГОСТ IEC 60598-2-5-2012, разделам 8, 10 ГОСТ Р МЭК 60598-1-2011, подразделу 7.4 ГОСТ Р 55705-2013 со следующими дополнениями.

Определение потребляемой ОП мощности и коэффициента мощности проводят в соответствии с разделом 5.3 ГОСТ 55702-2013 путем прямых измерений с использованием мультиметров или измерителей коэффициентов мощности.

Для оценки стабилизации выходной мощности на источнике света проверку потребляемой мощности проводят при трех значениях напряжения сети: номинальном 230 В и допустимых отклонениях 207 В и 253 В.

Допустимым считается отклонение значения потребляемой мощности в пределах +/- 2% от номинального значения.

Проверку электрической прочности изоляции ОП со встроенным модулем грозозащиты осуществляют при условии отключения указанного модуля.

Испытания ОП на устойчивость к электромагнитным помехам выполняются согласно разделам 5, 7, пункту 6.3.3 ГОСТ Р 51514-2013 (МЭК 61547:2009).

Измерение гармонической составляющей тока потребления ОП осуществляют в соответствии с подразделом 6.2 и приложением А ГОСТ 30804.3.2-2013 (ICE 61000-3-2:2009) с помощью источника переменного напряжения и измерителя гармоник.

Проверку индустриальных радиопомех на сетевых зажимах ОП проводят согласно разделу 9 ГОСТ CISPR 15-2014.

6.5.1 Проверку габаритных и установочных размеров ОП осуществляют с помощью измерительного инструмента сравнением с эксплуатационной документацией.

6.5.2 Проверку массы ОП выполняют взвешиванием на весах с погрешностью измерения не более 0,5% и сравнением с документацией.

6.5.3 Проверку температуры деталей оболочки ОП на соответствие значениям, приведенным в таблице 12.1 ГОСТ Р МЭК 60598-1-2011, проводят согласно пункту 12.4.1 ГОСТ Р МЭК 60598-1-2011 с учетом требований подраздела 3.12 ГОСТ IEC 60598-2-3-2012, подраздела 5.12 ГОСТ IEC 60598-2-5-2012.

6.6.1 Испытания на воздействие повышенной температуры внешней среды при эксплуатации ОП проводят по ГОСТ 16962.1-89, методом 201-2.1.1 ГОСТ 30630.2.1-2013.

Испытания совмещают с проверкой устойчивости световых и цветовых характеристик светодиодных ОП при температурном воздействии, для чего климатическая камера должна быть оборудована светоприемным устройством (например, волоконным световодом) для вывода света от ОП к фотометрической головке и спектрометру.

Осветительный прибор в рабочем положении помещают в климатическую камеру при нормальных климатических условиях, включают, выдерживают в течение 1 ч до выхода на тепловой режим и измеряют освещенность в контрольной точке смотрового окна. Измерение КЦТ проводят спектрометром или спектроколориметром.

Температуру в камере повышают до 40 °C и выдерживают ОП во включенном состоянии не менее 3 ч, после чего измеряют освещенность и КЦТ в контрольной точке смотрового окна.

После измерения ОП выключают, извлекают из камеры и выдерживают в нормальных климатических условиях в течение 4 ч, затем проверяют его внешний вид и сопротивление изоляции.

Осветительный прибор считается выдержавшим испытание, если после его проведения при внешнем осмотре не обнаружено повреждений покрытия оболочки, сопротивление изоляции соответствует значениям, приведенным в таблице 10.1 ГОСТ Р МЭК 60598-1-2011, а изменение световых и цветовых характеристик ОП соответствует пункту 5.1.6 настоящего методического документа.

6.6.2 Испытания на воздействие пониженной температуры внешней среды при эксплуатации ОП проводят по ГОСТ 16962.1-89, методом 203-2.2 ГОСТ 30630.2.1-2013.

Испытания совмещают с проверкой устойчивости световых и цветовых характеристик светодиодных ОП при температурном воздействии, для чего климатическая камера должна быть оборудована светоприемным устройством (например, волоконным световодом) для вывода света от осветительного прибора к фотометрической головке и спектрометру.

Осветительный прибор в рабочем положении помещают в климатическую камеру при нормальных климатических условиях, включают, выдерживают в течение 1 ч до выхода на тепловой режим и измеряют освещенность в контрольной точке смотрового окна. Измерение КЦТ проводят спектрометром или спектроколориметром.

Осветительный прибор выключают, температуру в камере понижают до -45 °C или -60 °C (в зависимости от исполнения) и выдерживают ОП в выключенном состоянии не менее 3 ч. После выдержки ОП включают и выдерживают в течение 1 ч во включенном состоянии, измеряют освещенность и КЦТ в контрольной точке смотрового окна.

Затем ОП выключают, температуру в камере повышают до нормальной, прибор извлекают из камеры и выдерживают в нормальных климатических условиях в течение 4 ч, осуществляют внешний осмотр и проверяют сопротивление изоляции.

Осветительный прибор считается выдержавшим испытание, если после его проведения при внешнем осмотре не обнаружено повреждений покрытия оболочки, сопротивление изоляции соответствует значениям, приведенным в таблице 10.1 ГОСТ Р МЭК 60598-1-2011, а изменение световых и цветовых параметров ОП соответствует пункту 5.1.6 настоящего методического документа.

6.6.3 Испытания ОП на соответствие степени защиты от проникновения твердых частиц, пыли и влаги проводят согласно подразделу 3.13 ГОСТ IEC 60598-2-3-2012, подразделу 5.13 ГОСТ IEC 60598-2-5-2012, разделу 9 ГОСТ Р МЭК 60598-1-2011.

6.6.4 Испытание ОП в части стойкости к механическим внешним воздействующим факторам на устойчивость к воздействию синусоидальной вибрации выполняют по ГОСТ 16962.2-90, методом 102-1 ГОСТ 30630.1.2-99 - во включенном состоянии.

6.6.5 Испытание прибора на воздействие механических ударов с энергией 10 Дж, соответствующей степени защиты IK09, проводят согласно приложению ДА.5 ГОСТ Р 55841-2013 (IEC/TR 62696:2011).

6.6.6 Испытание крепления ОП на ветровую нагрузку выполняют:

- для светильников - по пункту 3.6.3 ГОСТ IEC 60598-2-3-2012;

- прожекторов - по пункту 5.6.5 ГОСТ IEC 60598-2-5-2012.
