Постановлением Госстандарта СССР
от 30 июня 1980 г. N 3176
ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР
ВИНТЫ С ЦИЛИНДРИЧЕСКОЙ ГОЛОВКОЙ
КЛАССОВ ТОЧНОСТИ А И В
КОНСТРУКЦИЯ И РАЗМЕРЫ
Cheese-head screws product grades A and B.
Construction and dimensions
ГОСТ 1491-80*
(СТ СЭВ 2653-80)
Список изменяющих документов (в ред. Изменения N 1, утв. Постановлением Госстандарта СССР от 29.12.1981 N 5741, Изменения N 2, утв. в апреле 1986 г.) |
ОКП 12 8400
Взамен
ГОСТ 1491-72
Постановлением Государственного комитета СССР по стандартам от 30 июня 1980 г. N 3176 срок действия установлен с 01.01.1982 до 01.01.1992.
Переиздание (март 1987 г.) с Изменениями N 1, 2, утвержденными в декабре 1981 г., Пост. N 5741 от 29.12.1981, апреле 1986 г. (ИУС 3-82, 7-86).

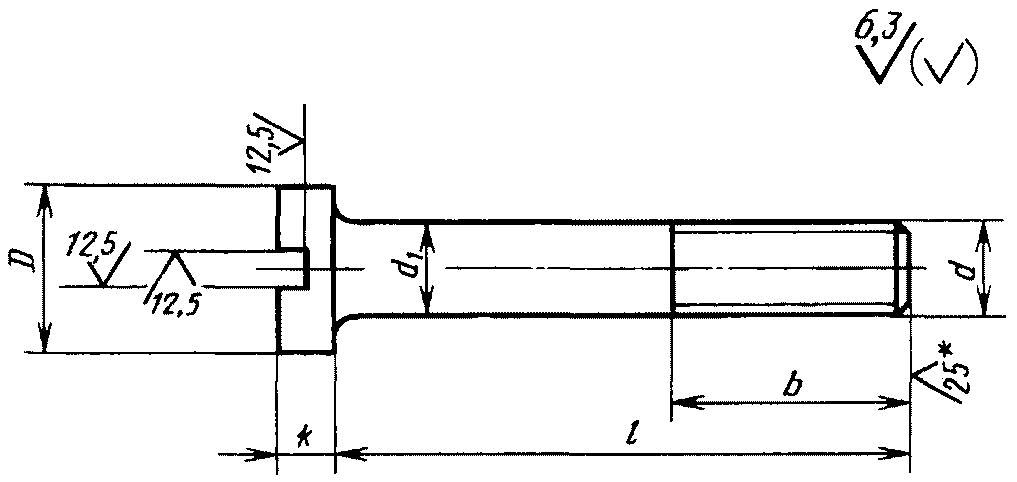

1. Настоящий стандарт распространяется на винты с цилиндрической головкой классов точности А и В с номинальным диаметром резьбы от 1 до 20 мм.
Стандарт полностью соответствует СТ СЭВ 2653-80.
Таблица 1
мм
───────────────────┬────┬────┬───┬────┬───┬────┬───┬───┬───┬───┬────┬────┬────┬────┬────┬────┬────┬────
Номинальный диаметр│ 1 │ 1,2│1,4│ 1,6│ 2 │ 2,5│ 3 │3,5│ 4 │ 5 │ 6 │ 8 │ 10 │ 12 │ 14 │ 16 │ 18 │ 20
резьбы d │ │ │ │ │ │ │ │ │ │ │ │ │ │ │ │ │ │
──────────┬────────┼────┼────┼───┼────┼───┼────┼───┼───┼───┼───┼────┼────┼────┼────┼────┼────┼────┼────
Шаг резьбы│ крупный│0,25│0,25│0,3│0,35│0,4│0,45│0,5│0,6│0,7│0,8│ 1 │1,25│ 1,5│1,75│ 2 │ 2 │ 2,5│ 2,5
P ├────────┼────┼────┼───┼────┼───┼────┼───┼───┼───┼───┼────┼────┼────┼────┼────┼────┼────┼────
│ мелкий │ - │ - │ - │ - │ - │ - │ - │ - │ - │ - │ - │ 1 │1,25│1,25│ 1,5│ 1,5│ 1,5│ 1,5
──────────┴────────┼────┼────┼───┼────┼───┼────┼───┼───┼───┼───┼────┼────┼────┼────┼────┼────┼────┼────
Диаметр головки D │ 2,0│ 2,3│2,6│ 3,0│3,8│ 4,5│5,5│6,0│7,0│8,5│10,0│13,0│16,0│18,0│21,0│24,0│27,0│30,0
───────────────────┼────┼────┼───┼────┼───┼────┼───┼───┼───┼───┼────┼────┼────┼────┼────┼────┼────┼────
Высота головки k │ 0,7│ 0,8│0,9│ 1,0│1,3│ 1,6│2,0│2,4│2,6│3,3│ 3,9│ 5,0│ 6,0│7,0 │ 8,0│ 9,0│10,0│11,0
────────┬──────────┼────┼────┼───┼────┼───┼────┼───┼───┼───┼───┼────┼────┼────┼────┼────┼────┼────┼────
Длина │удлиненная│ - │ - │ - │ - │ 16│ 18 │ 19│20 │ 22│ 25│ 28 │ 34 │ 40 │ 46 │ 52 │ 58 │ 64 │ 70
резьбы b├──────────┼────┼────┼───┼────┼───┼────┼───┼───┼───┼───┼────┼────┼────┼────┼────┼────┼────┼────
│нормальная│ 8 │ 9 │ 9 │ 9 │ 10│ 11 │ 12│13 │ 14│ 16│ 18 │ 22 │ 26 │ 30 │ 34 │ 38 │ 42 │ 46
мм
─────┬───────────────────────────────────────────────────────────────────────
Длина│ Номинальный диаметр резьбы d
винта├───┬───┬───┬───┬───┬───┬───┬───┬───┬───┬───┬───┬───┬───┬───┬───┬───┬───
l │ 1 │1,2│1,4│1,6│ 2 │2,5│ 3 │3,5│ 4 │ 5 │ 6 │ 8 │ 10│ 12│ 14│ 16│ 18│ 20
─────┼───┴───┴───┴───┼───┼───┼───┼───┼───┼───┼───┼───┼───┼───┼───┼───┼───┼───
2 │ │ - │ - │ - │ - │ - │ - │ - │ - │ - │ - │ - │ - │ - │ -
│ └───┤ │ │ │ │ │ │ │ │ │ │ │ │
(2,5)│ │ - │ - │ - │ - │ - │ - │ - │ - │ - │ - │ - │ - │ -
│ └───┴───┤ │ │ │ │ │ │ │ │ │ │
3 │ │ - │ - │ - │ - │ - │ - │ - │ - │ - │ - │ -
─────┤ ├───┼───┼───┼───┼───┼───┼───┼───┼───┼───┼───
(3,5)│ │ - │ - │ - │ - │ - │ - │ - │ - │ - │ - │ -
│ └───┴───┤ │ │ │ │ │ │ │ │
4 │ │ - │ - │ - │ - │ - │ - │ - │ - │ -
5 │ │ - │ - │ - │ - │ - │ - │ - │ - │ -
│ └───┤ │ │ │ │ │ │ │
6 │ │ - │ - │ - │ - │ - │ - │ - │ -
─────┤ └───┼───┼───┼───┼───┼───┼───┼───
(7) │ │ - │ - │ - │ - │ - │ - │ -
8 │ │ - │ - │ - │ - │ - │ - │ -
9 │ │ - │ - │ - │ - │ - │ - │ -
10 │ │ - │ - │ - │ - │ - │ - │ -
─────┼───┐ ├───┼───┼───┼───┼───┼───┼───
11 │ - │ │ - │ - │ - │ - │ - │ - │ -
│ │ └───┤ │ │ │ │ │
12 │ - │ │ - │ - │ - │ - │ - │ -
│ ├───┬───┐ │ │ │ │ │ │
(13) │ - │ - │ - │ │ - │ - │ - │ - │ - │ -
14 │ - │ - │ - │ │ - │ - │ - │ - │ - │ -
16 │ - │ - │ - │ │ - │ - │ - │ - │ - │ -
│ │ │ ├───┐ └───┴───┤ │ │ │
(18) │ - │ - │ - │ - │ │ - │ - │ - │ -
─────┼───┼───┼───┼───┤ ├───┼───┼───┼───
20 │ - │ - │ - │ - │ │ - │ - │ - │ -
│ │ │ │ ├───┐ │ │ │ │
(22) │ - │ - │ - │ - │ - │ Стандартные длины │ - │ - │ - │ -
│ │ │ │ │ │ └───┤ │ │
25 │ - │ - │ - │ - │ - │ │ - │ - │ -
│ │ │ │ │ ├───┐ │ │ │
(28) │ - │ - │ - │ - │ - │ - │ │ - │ - │ -
│ │ │ │ │ │ │ └───┤ │
30 │ - │ - │ - │ - │ - │ - │ │ - │ -
─────┼───┼───┼───┼───┼───┼───┼───┐ ├───┼───
(32) │ - │ - │ - │ - │ - │ - │ - │ │ - │ -
│ │ │ │ │ │ │ │ └───┤
35 │ - │ - │ - │ - │ - │ - │ - │ │ -
│ │ │ │ │ │ │ ├───┐ │
(38) │ - │ - │ - │ - │ - │ - │ - │ - │ │ -
│ │ │ │ │ │ │ │ │ └───
40 │ - │ - │ - │ - │ - │ - │ - │ - │
│ │ │ │ │ │ │ │ ├───┐
(42) │ - │ - │ - │ - │ - │ - │ - │ - │ - │
45 │ - │ - │ - │ - │ - │ - │ - │ - │ - │
(48) │ - │ - │ - │ - │ - │ - │ - │ - │ - │
50 │ - │ - │ - │ - │ - │ - │ - │ - │ - │
─────┼───┼───┼───┼───┼───┼───┼───┼───┼───┼───┐
55 │ - │ - │ - │ - │ - │ - │ - │ - │ - │ - │
60 │ - │ - │ - │ - │ - │ - │ - │ - │ - │ - │
│ │ │ │ │ │ │ │ │ │ ├───┐
65 │ - │ - │ - │ - │ - │ - │ - │ - │ - │ - │ - │
70 │ - │ - │ - │ - │ - │ - │ - │ - │ - │ - │ - │
75 │ - │ - │ - │ - │ - │ - │ - │ - │ - │ - │ - │
80 │ - │ - │ - │ - │ - │ - │ - │ - │ - │ - │ - │
─────┼───┼───┼───┼───┼───┼───┼───┼───┼───┼───┼───┼───┐
(85) │ - │ - │ - │ - │ - │ - │ - │ - │ - │ - │ - │ - │
90 │ - │ - │ - │ - │ - │ - │ - │ - │ - │ - │ - │ - │
(95) │ - │ - │ - │ - │ - │ - │ - │ - │ - │ - │ - │ - │
100 │ - │ - │ - │ - │ - │ - │ - │ - │ - │ - │ - │ - │
│ │ │ │ │ │ │ │ │ │ │ │ ├───┬───┬───┬───┐
110 │ - │ - │ - │ - │ - │ - │ - │ - │ - │ - │ - │ - │ - │ - │ - │ - │
│ │ │ │ │ │ │ │ │ │ │ │ │ │ │ │ ├───┐
120 │ - │ - │ - │ - │ - │ - │ - │ - │ - │ - │ - │ - │ - │ - │ - │ - │ - │
Примечания. 1. Длины винтов, заключенные в скобки, применять не рекомендуется.
2. Удлиненная длина резьбы предпочтительна.
3. Винты со стержнем длиной менее длины резьбы с учетом недореза изготовляют с резьбой по всей длине стержня.
--------------------------------
Пример условного обозначения винта с цилиндрической головкой, класса точности А, диаметром резьбы d = 8 мм, с крупным шагом резьбы, с полем допуска резьбы 6 g, длиной l = 50 мм, нормальной длиной резьбы b = 22 мм, класса прочности 4.8, без покрытия:
Винт A.M8-6g х 50.48 ГОСТ 1491-80
То же, класса точности В, с мелким шагом резьбы, удлиненной длиной резьбы b = 34 мм, с цинковым покрытием толщиной 6 мкм, хроматированным:
Винт В.М8 х 1-6g х 50-34.48.016 ГОСТ 1491-80
1, 2. (Измененная редакция, Изм. N 1, 2).
3. Диаметр гладкой части
должен быть равен наружному диаметру резьбы или равен диаметру стержня под накатывание метрической резьбы по ГОСТ 19256-73.
должен быть равен наружному диаметру резьбы или равен диаметру стержня под накатывание метрической резьбы по ГОСТ 19256-73.(Измененная редакция, Изм. N 1).
4. По соглашению между потребителем и изготовителем допускается изготовлять винты с длинами, не указанными в табл. 2.
ИС МЕГАНОРМ: примечание. Взамен ГОСТ 24705-81 Приказом Ростехрегулирования от 02.03.2005 N 36-ст с 1 июля 2005 года введен в действие ГОСТ 24705-2004. |
5. Резьба - по ГОСТ 24705-81. Сбег и недорез резьбы - по ГОСТ 10549-80.
5а. Шлицы - по ГОСТ 24669-81.
5б. Радиус под головкой - по ГОСТ 24670-81.
5в. Допуски, методы контроля размеров и отклонений формы и расположения поверхностей - по ГОСТ 1759.1-82.
5г. Дефекты поверхности и методы контроля - по ГОСТ 1759.2-82.
5а - 5г. (Введены дополнительно, Изм. N 2).
ИС МЕГАНОРМ: примечание. Взамен ГОСТ 1759-70 в части технических требований и маркировки крепежных изделий Постановлением Госстандарта СССР от 30.12.1987 N 5111 с 01.01.1989 введен в действие ГОСТ 1759.0-87. |
6. Технические требования - по ГОСТ 1759-70.
6а. (Исключен, Изм. N 2).
7. Теоретическая масса винтов указана в справочном Приложении 1.
8. (Исключен, Изм. N 2).
Справочное
ТЕОРЕТИЧЕСКАЯ МАССА ВИНТОВ
─────┬─────────────────────────────────────────────────────────────────────────────────────────────────────────────────
Длина│ Масса 1000 шт. стальных винтов с крупным шагом резьбы кг ~= при номинальном диаметре резьбы d, мм
винта├─────┬─────┬─────┬──────┬─────┬─────┬─────┬─────┬─────┬─────┬──────┬──────┬─────┬─────┬──────┬──────┬──────┬─────
l, мм│ 1 │ 1,2 │ 1,4 │ 1,6 │ 2 │ 2,5 │ 3 │ 3,5 │ 4 │ 5 │ 6 │ 8 │ 10 │ 12 │ 14 │ 16 │ 18 │ 20
─────┼─────┼─────┼─────┼──────┼─────┼─────┼─────┼─────┼─────┼─────┼──────┼──────┼─────┼─────┼──────┼──────┼──────┼─────
2 │0,024│0,037│0,053│0,073 │ - │ - │ - │ - │ - │ - │ - │ - │ - │ - │ - │ - │ - │ -
2,5│0,027│0,040│0,057│0,079 │0,151│ - │ - │ - │ - │ - │ - │ - │ - │ - │ - │ - │ - │ -
3 │0,029│0,044│0,061│0,084 │0,160│0,272│0,470│ - │ - │ - │ - │ - │ - │ - │ - │ - │ - │ -
3,5│0,031│0,047│0,066│0,090 │0,169│0,286│0,492│ - │ - │ - │ - │ - │ - │ - │ - │ - │ - │ -
4 │0,033│0,050│0,070│0,096 │0,178│0,301│0,513│0,727│1,022│ - │ - │ - │ - │ - │ - │ - │ - │ -
5 │0,037│0,057│0,079│0,107 │0,196│0,330│0,557│0,785│1,098│ - │ - │ - │ - │ - │ - │ - │ - │ -
6 │0,042│0,064│0,088│0,118 │0,214│0,360│0,600│0,844│1,175│2,078│ - │ - │ - │ - │ - │ - │ - │ -
7 │0,046│0,070│0,097│0,129 │0,232│0,389│0,643│0,902│1,251│2,200│ 3,394│ - │ - │ - │ - │ - │ - │ -
8 │0,050│0,077│0,106│0,141 │0,250│0,418│0,687│0,961│1,328│2,322│ 3,569│ - │ - │ - │ - │ - │ - │ -
9 │0,055│0,084│0,115│0,152 │0,268│0,448│0,730│1,019│1,404│2,445│ 3,743│ - │ - │ - │ - │ - │ - │ -
10 │0,059│0,090│0,124│0,163 │0,286│0,477│0,773│1,078│1,481│2,567│ 3,918│ - │ - │ - │ - │ - │ - │ -
11 │ - │0,097│0,133│0,174 │0,304│0,506│0,816│1,136│1,557│2,689│ 4,093│ - │ - │ - │ - │ - │ - │ -
12 │ - │0,104│0,142│0,186 │0,322│0,535│0,860│1,195│1,634│2,811│ 4,267│ 8,516│ - │ - │ - │ - │ - │ -
13 │ - │ - │ - │0,197 │0,340│0,565│0,903│1,254│1,710│2,933│ 4,442│ 8,831│ - │ - │ - │ - │ - │ -
14 │ - │ - │ - │0,208 │0,358│0,594│0,946│1,312│1,786│3,056│ 4,617│ 9,146│ - │ - │ - │ - │ - │ -
16 │ - │ - │ - │0,231 │0,394│0,653│1,033│1,429│1,932│3,300│ 4,966│ 9,777│ - │ - │ - │ - │ - │ -
18 │ - │ - │ - │ - │0,431│0,711│1,120│1,546│2,092│3,544│ 5,315│10,408│17,59│25,64│ - │ - │ - │ -
20 │ - │ - │ - │ - │0,468│0,770│1,206│1,663│2,245│3,789│ 5,664│11,040│18,58│27,08│ - │ - │ - │ -
22 │ - │ - │ - │ - │ - │0,829│1,293│1,780│2,398│4,033│ 6,014│11,670│19,58│28,53│ - │ - │ - │ -
25 │ - │ - │ - │ - │ - │0,917│1,423│1,956│2,627│4,400│ 6,537│12,617│21,08│30,70│ 44,68│ - │ - │ -
28 │ - │ - │ - │ - │ - │ - │1,553│2,132│2,857│4,766│ 7,061│13,563│22,57│32,87│ 47,64│ - │ - │ -
30 │ - │ - │ - │ - │ - │ - │1,640│2,249│3,010│5,011│ 7,411│14,194│23,57│34,32│ 49,62│ 68,70│ - │ -
32 │ - │ - │ - │ - │ - │ - │ - │2,366│3,162│5,255│ 7,760│14,824│24,57│35,77│ 51,60│ 71,35│ - │ -
35 │ - │ - │ - │ - │ - │ - │ - │2,541│3,392│5,622│ 8,284│15,771│26,06│37,94│ 54,57│ 75,33│ 98,76│ -
38 │ - │ - │ - │ - │ - │ - │ - │ - │3,621│5,988│ 8,808│16,717│27,56│40,11│ 57,53│ 79,31│103,70│ -
40 │ - │ - │ - │ - │ - │ - │ - │ - │3,774│6,232│ 9,157│17,348│28,56│41,56│ 59,51│ 81,96│107,00│138,2
42 │ - │ - │ - │ - │ - │ - │ - │ - │ - │6,477│ 9,506│17,979│29,55│43,01│ 61,49│ 84,62│110,29│142,3
45 │ - │ - │ - │ - │ - │ - │ - │ - │ - │6,844│10,031│18,925│31,05│45,18│ 64,46│ 88,60│115,23│148,5
48 │ - │ - │ - │ - │ - │ - │ - │ - │ - │7,210│10,554│19,872│32,55│47,35│ 67,43│ 92,57│120,17│154,7
50 │ - │ - │ - │ - │ - │ - │ - │ - │ - │7,454│10,904│20,503│33,54│48,80│ 69,40│ 95,22│123,47│158,9
55 │ - │ - │ - │ - │ - │ - │ - │ - │ - │ - │11,777│22,080│36,04│52,42│ 74,35│101,85│131,70│169,3
60 │ - │ - │ - │ - │ - │ - │ - │ - │ - │ - │12,650│23,657│38,53│56,03│ 79,29│108,49│139,94│179,6
65 │ - │ - │ - │ - │ - │ - │ - │ - │ - │ - │ - │25,234│41,02│59,65│ 84,23│115,11│148,18│190,1
70 │ - │ - │ - │ - │ - │ - │ - │ - │ - │ - │ - │26,811│43,52│63,27│ 89,18│121,75│156,41│200,4
75 │ - │ - │ - │ - │ - │ - │ - │ - │ - │ - │ - │28,388│46,01│66,89│ 94,12│128,38│164,65│210,8
80 │ - │ │ - │ - │ - │ - │ - │ - │ - │ - │ - │29,965│48,50│70,51│ 99,07│135,01│172,89│221,2
85 │ - │ - │ - │ - │ - │ - │ - │ - │ - │ - │ - │ - │51,00│74,12│104,02│141,64│181,12│231,5
90 │ - │ - │ - │ - │ - │ - │ - │ - │ - │ - │ - │ - │53,49│77,74│108,96│148,27│189,37│241,9
95 │ - │ - │ - │ - │ - │ - │ - │ - │ - │ - │ - │ - │55,98│81,36│113,90│154,90│197,60│252,3
100 │ - │ - │ - │ - │ - │ - │ - │ - │ - │ - │ - │ - │58,48│84,98│118,84│161,52│205,84│262,7
110 │ - │ - │ │ - │ - │ - │ - │ - │ - │ - │ - │ - │ - │ - │ - │ - │222,31│283,4
120 │ - │ - │ - │ - │ - │ - │ - │ - │ - │ - │ - │ - │ - │ - │ - │ - │ - │304,2
Примечание. Для определения массы винтов из алюминиевого сплава значения масс, указанные в таблице, следует умножить на коэффициент 0,356, из латуни - на 1,08.
Приложение 2. (Исключено, Изм. N 2).
