"ГОСТ 1478-93 (ИСО 7435-83). Межгосударственный стандарт. Винты установочные с цилиндрическим концом и прямым шлицем классов точности A и B. Технические условия"
(введен в действие Постановлением Госстандарта России от 02.06.1994 N 160)

"ГОСТ 1478-93 (ИСО 7435-83). Межгосударственный стандарт. Винты установочные с цилиндрическим концом и прямым шлицем классов точности A и B. Технические условия"
(введен в действие Постановлением Госстандарта России от 02.06.1994 N 160)

Содержание

ГОСТ 1478-93 (ИСО 7435-83). Межгосударственный стандарт. Винты установочные с цилиндрическим концом и прямым шлицем классов точности A и B. Технические условия
Предисловие
Информационные данные
1. Размеры
2. Технические требования
3. Обозначение
Приложение. Масса винтов
Введен в действие
Постановлением Комитета
Российской Федерации
по стандартизации, метрологии
и сертификации
от 2 июня 1994 г. N 160
МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ
ВИНТЫ УСТАНОВОЧНЫЕ С ЦИЛИНДРИЧЕСКИМ КОНЦОМ
И ПРЯМЫМ ШЛИЦЕМ КЛАССОВ ТОЧНОСТИ A И B
ТЕХНИЧЕСКИЕ УСЛОВИЯ
Dog-point straight slotted set screws.
Product grades A and B. Specifications
ГОСТ 1478-93
(ИСО 7435-83)
Группа Г32
ОКП 16 5000
Дата введения
1 января 1995 года
Предисловие
1 РАЗРАБОТАН Госстандартом России
ВНЕСЕН Техническим секретариатом Межгосударственного Совета по стандартизации, метрологии и сертификации
2 ПРИНЯТ Межгосударственным Советом по стандартизации, метрологии и сертификации 21 октября 1993 г.
За принятие проголосовали:
Наименование государства
Наименование национального органа по стандартизации
Азербайджан
Азстандарт
Республика Беларусь
Белстандарт
Республика Кыргызстан
Кыргызстандарт
Республика Молдова
Молдовастандарт
Российская Федерация
Госстандарт России
Республика Таджикистан
Таджикстандарт
Туркменистан
Туркменглавгосинспекция
Украина
Госстандарт Украины
3 Постановлением Комитета Российской Федерации по стандартизации, метрологии и сертификации от 02.06.94 N 160 межгосударственный стандарт ГОСТ 1478-93 введен в действие непосредственно в качестве государственного стандарта Российской Федерации с 01.01.95
4 ВВЕДЕН ВЗАМЕН ГОСТ 1478-84
ИНФОРМАЦИОННЫЕ ДАННЫЕ
ССЫЛОЧНЫЕ НОРМАТИВНО-ТЕХНИЧЕСКИЕ ДОКУМЕНТЫ
Обозначение НТД, на который дана ссылка
Номер пункта
Обозначение НТД, на который дана ссылка
Номер пункта
ИС МЕГАНОРМ: примечание.
Взамен ГОСТ 16093-81 Приказом Ростехрегулирования от 02.03.2005 N 39-ст с 1 июля 2005 года введен в действие ГОСТ 16093-2004.
ИС МЕГАНОРМ: примечание.
ГОСТ 17769-83 утратил силу на территории Российской Федерации с 1 января 2011 года в связи с введением в действие ГОСТ Р ИСО 3269-2009 (Приказ Ростехрегулирования от 10.12.2009 N 696-ст).
ИС МЕГАНОРМ: примечание.
Взамен ГОСТ 24705-81 Приказом Ростехрегулирования от 02.03.2005 N 36-ст с 1 июля 2005 года введен в действие ГОСТ 24705-2004.
ИС МЕГАНОРМ: примечание.
ГОСТ 25556-82 утратил силу на территории Российской Федерации с 1 января 2011 года в связи с введением в действие ГОСТ Р ИСО 898-5-2009 (Приказ Ростехрегулирования от 10.12.2009 N 701-ст).
ГОСТ 9.301-86
2
ГОСТ 16093-81
2
ГОСТ 9.303-84
ГОСТ 17769-83
ГОСТ 1759.0-87
ГОСТ 18160-72
ГОСТ 1759.1-82
ГОСТ 24705-81
ГОСТ 1759.2-82
ГОСТ 25556-82
Настоящий стандарт распространяется на установочные винты с цилиндрическим концом и прямым шлицем, классов точности A и B с номинальным диаметром d от 1,6 до 12 мм.
Требования настоящего стандарта являются обязательными.
Дополнительные требования, отвечающие потребностям народного хозяйства, выделены курсивом.
1. РАЗМЕРЫ

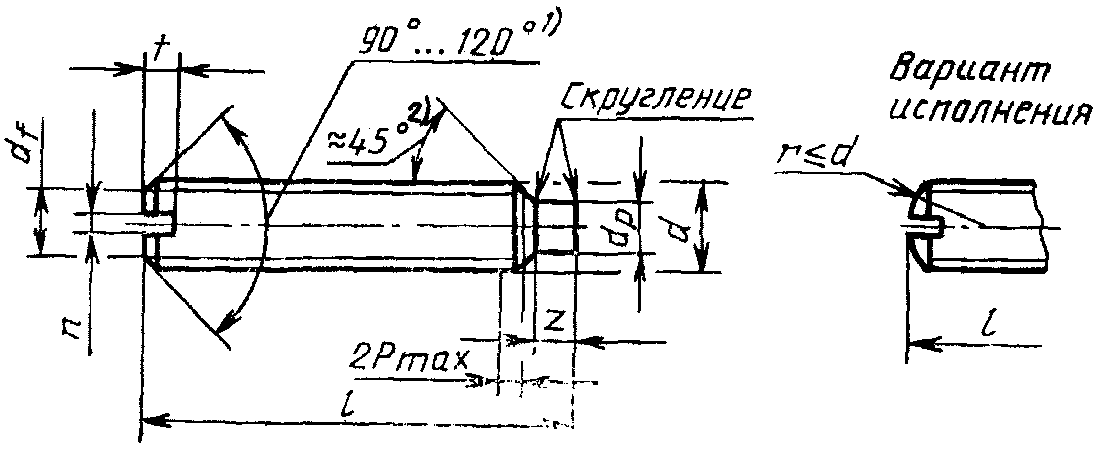

1.1. Размеры винтов должны соответствовать указанным на чертеже и в табл. 1.
--------------------------------
<1> Угол 120° обязателен для коротких винтов, длина которых приведена над штриховой ступенчатой линией в табл. 1.
<2> Угол 45° относится только к части конца ниже внутреннего диаметра резьбы.

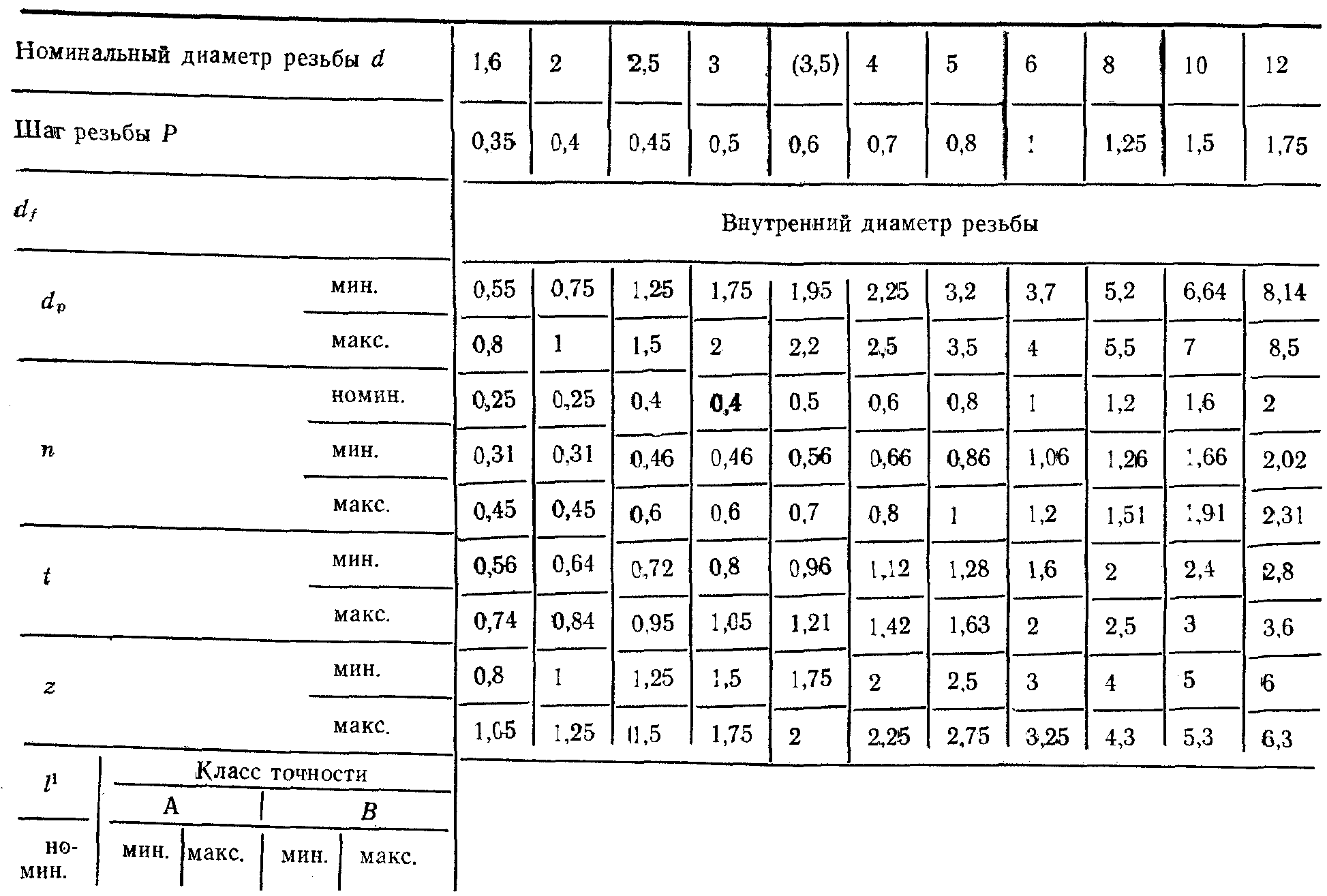

Таблица 1
мм

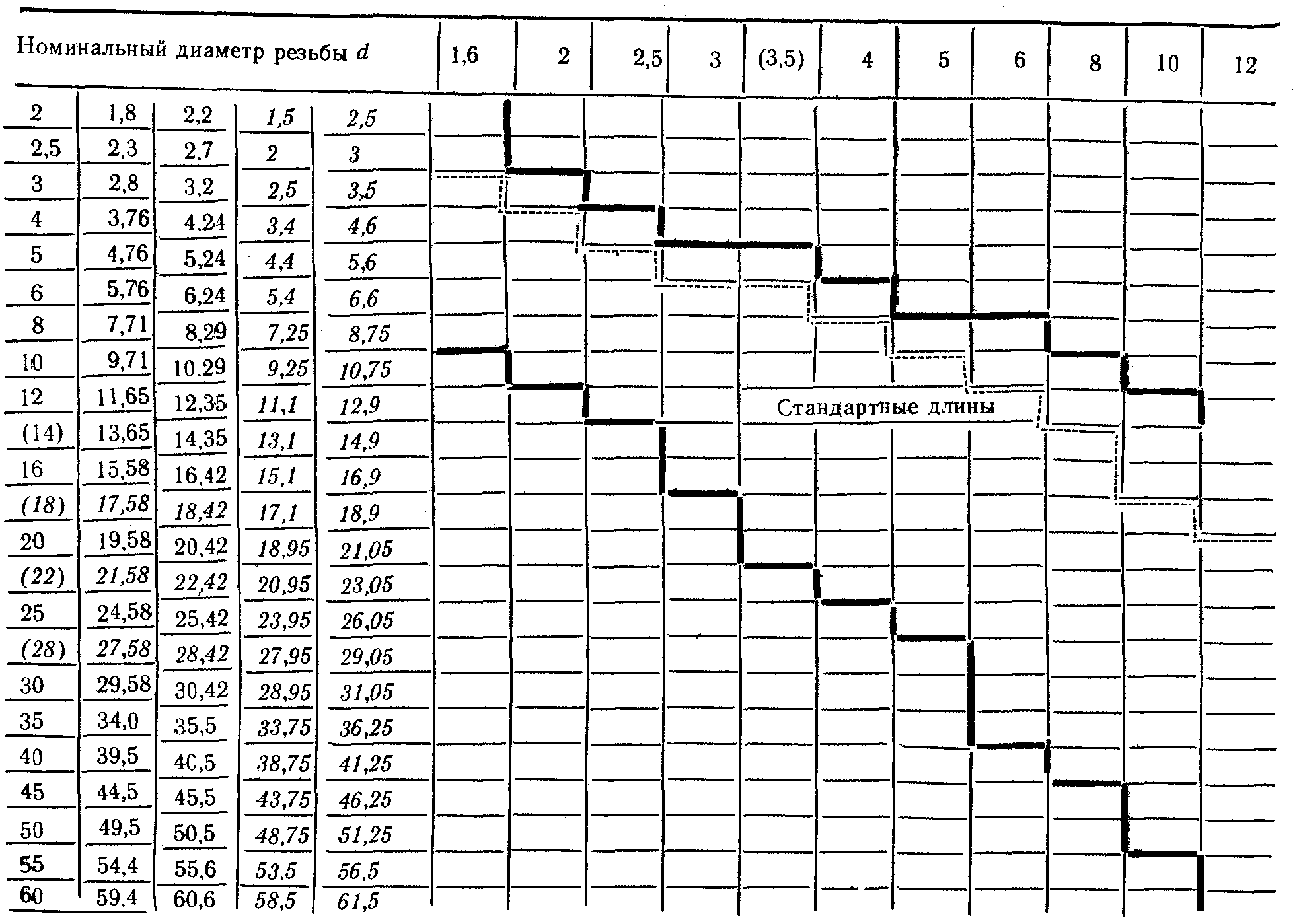

Продолжение табл. 1
--------------------------------
<1> Размеры, заключенные в скобки, применять не рекомендуется.
1.2. Теоретическая масса винтов указана в приложении.
2. ТЕХНИЧЕСКИЕ ТРЕБОВАНИЯ
Винты должны изготовляться в соответствии с требованиями, указанными в табл. 2.
Таблица 2
Материал
Сталь
Коррозионно-стойкая сталь
Цветные сплавы
ИС МЕГАНОРМ: примечание.
Взамен ГОСТ 16093-81 Приказом Ростехрегулирования от 02.03.2005 N 39-ст с 1 июля 2005 года введен в действие ГОСТ 16093-2004.
ИС МЕГАНОРМ: примечание.
Взамен ГОСТ 24705-81 Приказом Ростехрегулирования от 02.03.2005 N 36-ст с 1 июля 2005 года введен в действие ГОСТ 24705-2004.
Резьба
Поле допуска
6g
Стандарты
ГОСТ 16093, ГОСТ 24705
ИС МЕГАНОРМ: примечание.
ГОСТ 25556-82 утратил силу на территории Российской Федерации с 1 января 2011 года в связи с введением в действие ГОСТ Р ИСО 898-5-2009 (Приказ Ростехрегулирования от 10.12.2009 N 701-ст).
Механические свойства
Класс прочности или группа материала
14H, 22H
33H, 45H
21 - 26
31 - 35
ГОСТ 25556
ГОСТ 1759.0
Стандарты
Допуски
Класс точности
A, B
Стандарты
ГОСТ 1759.1
Окончательная обработка поверхности изделия
Гладкая
Требования к гальванопокрытиям по ГОСТ 9.301, ГОСТ 9.303
Винты должны изготовляться с покрытиями: цинковым хроматированным, никелевым, окисным, пропитанным маслом, фосфатным, пропитанным маслом или без покрытия.
Допускается применять другие виды покрытий по согласованию между изготовителем и потребителем
ИС МЕГАНОРМ: примечание.
ГОСТ 17769-83 утратил силу на территории Российской Федерации с 1 января 2011 года в связи с введением в действие ГОСТ Р ИСО 3269-2009 (Приказ Ростехрегулирования от 10.12.2009 N 696-ст).
Приемка
Правила приемки ГОСТ 17769
Методы контроля
Размеры, отклонения формы и расположения поверхностей - ГОСТ 1759.1
Дефекты поверхности - ГОСТ 1759.2
Механические свойства
ГОСТ 25556
ГОСТ 1759.0
ГОСТ 1759.0
Маркировка и упаковка
ГОСТ 1759.0, ГОСТ 18160
3. ОБОЗНАЧЕНИЕ
Примеры условного обозначения
Установочный винт с цилиндрическим концом и прямым шлицем класса точности B, диаметром резьбы d = 10 мм, с полем допуска 6g, длиной l = 25 мм, класса прочности 14H, без покрытия:
Винт M10-6g x 25.14H ГОСТ 1478-93
То же, класса точности A, класса прочности 45H, из стали 40X, с химическим окисным покрытием, пропитанным маслом:
Винт A.M10-6g x 25.45H.40X.05 ГОСТ 1478-93
То же, из латуни ЛС59-1, без покрытия:
Винт A.M10-6g x 25.32.ЛС59-1 ГОСТ 1478-93
Приложение
Справочное
МАССА ВИНТОВ
Таблица 3
Длина l, мм
Теоретическая масса 1000 шт. стальных винтов, кг, при номинальном диаметре резьбы d, мм
1,6
2
2,5
3
3,5
4
5
6
8
10
12
2
0,008
2,5
0,016
3
0,024
0,036
4
0,040
0,055
0,088
5
0,055
0,073
0,118
0,170
0,200
6
0,071
0,092
0,148
0214
0,277
0,337
8
0,103
0,129
0,208
0,303
0,347
0,492
0,754
0,989
10
0,167
0,267
0,391
0,497
0,647
1,002
1,342
2,240
12
0,387
0,479
0,647
0,802
1,249
1,695
2,877
4,250
(14)
0,567
0,820
0,957
1,496
2,047
3,514
5,254
7,378
16
0,656
0,974
1,112
1,744
2,400
4,150
6,258
8,833
(18)
1,067
1,267
1,991
2,753
4,787
7,262
10,291
20
1,317
1,422
2,239
3,106
5,424
8,266
11,743
(22)
1,936
2,486
3,458
6,061
9,270
13,204
25
2,857
3,987
7,016
10,776
15,380
(28)
4,516
7,971
12,282
17,562
30
4,869
8,608
13,291
19,011
35
5,751
10,201
15,803
22,653
40
11,790
18,312
26,284
45
20,824
29,922
50
23,330
33,561
55
40,240
60
44,640
Примечание. Для определения массы винтов, изготовленных из других материалов, значения массы, указанные в таблице, должны быть умножены на коэффициент: 0,356 - для алюминиевого сплава; 0,97 - для бронзы; 1,08 - для латуни.
