МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ
ВИНТЫ УСТАНОВОЧНЫЕ С КОНИЧЕСКИМ КОНЦОМ
И ПРЯМЫМ ШЛИЦЕМ КЛАССОВ ТОЧНОСТИ A И B
ТЕХНИЧЕСКИЕ УСЛОВИЯ
Cone-point straight slatted set screws.
Product grades A and B. Specifications
ГОСТ 1476-93
(ИСО 7434-83)
Группа Г32
МКС 21.060.10
ОКП 16 5000
Дата введения
1 января 1995 года
Предисловие
1 РАЗРАБОТАН Госстандартом России
ВНЕСЕН Техническим секретариатом Межгосударственного совета по стандартизации, метрологии и сертификации
2 ПРИНЯТ Межгосударственным советом по стандартизации, метрологии и сертификации 21 октября 1993 г.
За принятие проголосовали:
Наименование государства
Наименование национального органа по стандартизации
Азербайджан
Азстандарт
Республика Беларусь
Госстандарт Беларуси
Республика Киргизстан
Киргизстандарт
Республика Молдова
Молдовастандарт
Российская Федерация
Госстандарт России
Республика Таджикистан
Таджикстандарт
Туркменистан
Главная государственная инспекция Туркменистана
Украина
Госстандарт Украины
3 Постановлением Комитета Российской Федерации по стандартизации, метрологии и сертификации от 2 февраля 1994 г. N 160 межгосударственный стандарт ГОСТ 1476-93 введен в действие непосредственно в качестве государственного стандарта Российской Федерации с 1 января 1995 г.
4 ВЗАМЕН ГОСТ 1476-84
5 ПЕРЕИЗДАНИЕ. Август 2004 г.
ИНФОРМАЦИОННЫЕ ДАННЫЕ
ССЫЛОЧНЫЕ НОРМАТИВНО-ТЕХНИЧЕСКИЕ ДОКУМЕНТЫ
Обозначение НТД, на который дана ссылка
Номер раздела
ГОСТ 9.301-86
2
ГОСТ 9.303-84
2
ГОСТ 1759.0-87
2
ГОСТ 1759.1-82
2
ГОСТ 1759.2-82
2
ИС МЕГАНОРМ: примечание.
Взамен ГОСТ 16093-81 Приказом Ростехрегулирования от 02.03.2005 N 39-ст с 1 июля 2005 года введен в действие ГОСТ 16093-2004.
ГОСТ 16093-81
2
ИС МЕГАНОРМ: примечание.
ГОСТ 17769-83 утратил силу на территории Российской Федерации с 1 января 2011 года в связи с введением в действие ГОСТ Р ИСО 3269-2009 (Приказ Ростехрегулирования от 10.12.2009 N 696-ст).
ГОСТ 17769-83
2
ГОСТ 18160-72
2
ИС МЕГАНОРМ: примечание.
Взамен ГОСТ 24705-81 Приказом Ростехрегулирования от 02.03.2005 N 36-ст с 1 июля 2005 года введен в действие ГОСТ 24705-2004.
ГОСТ 24705-81
2
ИС МЕГАНОРМ: примечание.
ГОСТ 25556-82 утратил силу на территории Российской Федерации с 1 января 2011 года в связи с введением в действие ГОСТ Р ИСО 898-5-2009 (Приказ Ростехрегулирования от 10.12.2009 N 701-ст).
ГОСТ 25556-82
2
Настоящий стандарт распространяется на установочные винты с коническим концом и прямым шлицем, классов точности A и B, номинальным диаметром d от 1,2 до 12 мм.
Требования настоящего стандарта являются обязательными.
Дополнительные требования, отвечающие потребностям народного хозяйства, выделены курсивом.
1. Размеры
1.1 Размеры винтов должны соответствовать указанным на рисунке и в таблице 1.
--------------------------------
<1> Угол 120° обязательно для коротких винтов, длина которых приведена над штриховой ступенчатой линией в таблице 1.
<2> Угол 90° относится только к части конца ниже внутреннего диаметра резьбы винтов номинальными длинами l, приведенными ниже штриховой ступенчатой линии в таблице 1.
Для коротких винтов, длина которых приведена под штриховой ступенчатой линией в таблице 1, обязательным является угол 120°.

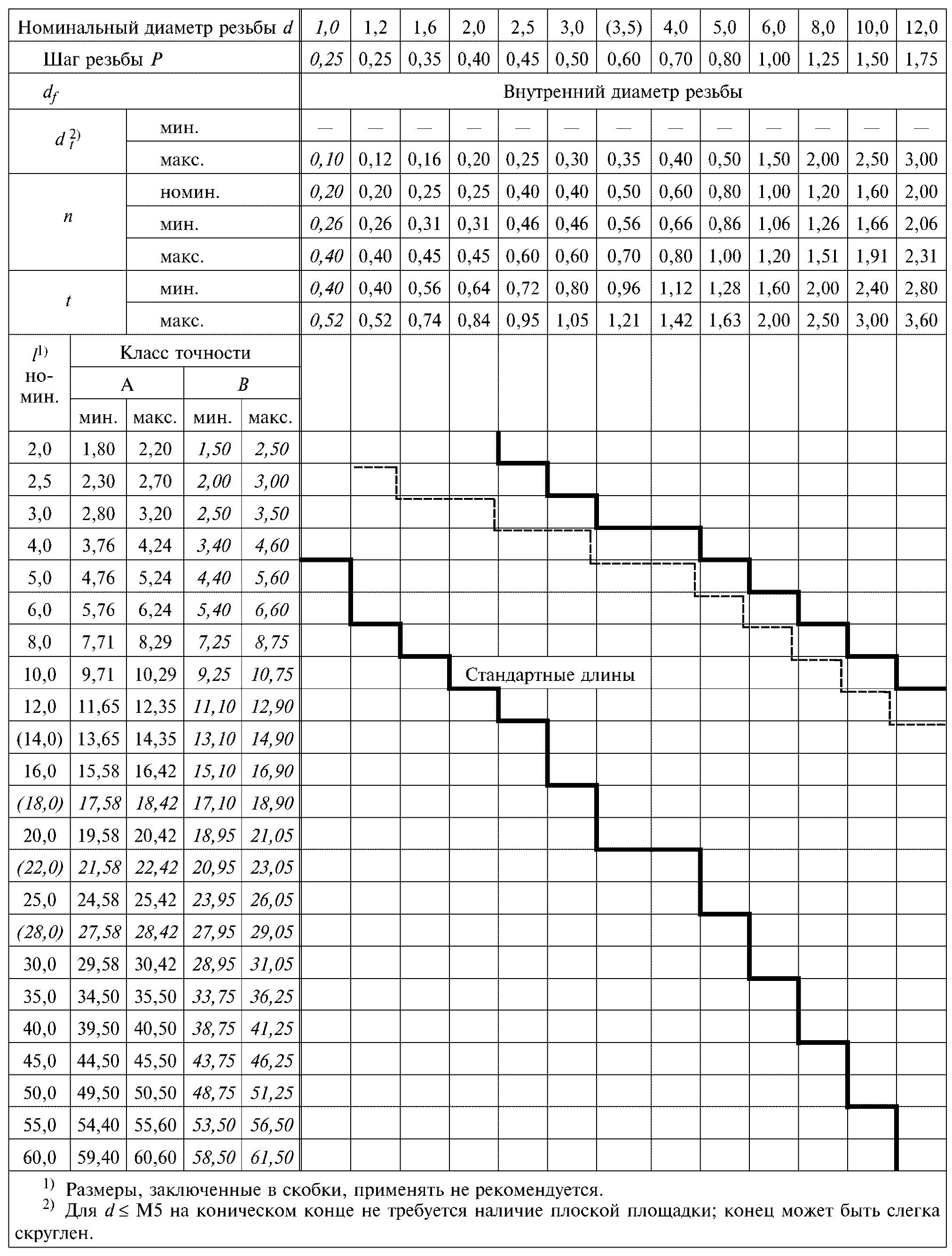

Таблица 1
В миллиметрах
1.2 Теоретическая масса винтов указана в приложении.
2. Технические требования
Винты должны изготовляться в соответствии с требованиями, указанными в таблице 2.
Таблица 2
Материал
Сталь
Коррозионно-стойкая сталь
Цветные сплавы
ИС МЕГАНОРМ: примечание.
Взамен ГОСТ 16093-81 Приказом Ростехрегулирования от 02.03.2005 N 39-ст с 1 июля 2005 года введен в действие ГОСТ 16093-2004.
ИС МЕГАНОРМ: примечание.
Взамен ГОСТ 24705-81 Приказом Ростехрегулирования от 02.03.2005 N 36-ст с 1 июля 2005 года введен в действие ГОСТ 24705-2004.
Резьба
Поле допуска
6g
Стандарт
ГОСТ 16093, ГОСТ 24705
ИС МЕГАНОРМ: примечание.
ГОСТ 25556-82 утратил силу на территории Российской Федерации с 1 января 2011 года в связи с введением в действие ГОСТ Р ИСО 898-5-2009 (Приказ Ростехрегулирования от 10.12.2009 N 701-ст).
Механические свойства
Класс прочности или группа материала
14H, 22H 33H, 45H
21 - 26
31 - 35
Стандарт
ГОСТ 25556
ГОСТ 1759.0
Допуски
Класс точности
A, B
Стандарт
ГОСТ 1759.1
Окончательная обработка поверхности изделия
Гладкая
Требования к гальванопокрытиям по ГОСТ 9.301, ГОСТ 9.303
Винты должны изготовляться с покрытиями: цинковым хроматированным, никелевым, окисным, пропитанным маслом, фосфатным, пропитанным маслом или без покрытия.
Допускается применять покрытия других видов по согласованию между изготовителем и потребителем
ИС МЕГАНОРМ: примечание.
ГОСТ 17769-83 утратил силу на территории Российской Федерации с 1 января 2011 года в связи с введением в действие ГОСТ Р ИСО 3269-2009 (Приказ Ростехрегулирования от 10.12.2009 N 696-ст).
Приемка
Правила приемки по ГОСТ 17769
ИС МЕГАНОРМ: примечание.
ГОСТ 25556-82 утратил силу на территории Российской Федерации с 1 января 2011 года в связи с введением в действие ГОСТ Р ИСО 898-5-2009 (Приказ Ростехрегулирования от 10.12.2009 N 701-ст).
Методы контроля
Размеры, отклонения формы и расположения поверхностей - по ГОСТ 1759.1
Дефекты поверхности - по ГОСТ 1759.2
Механические свойства
ГОСТ 25556
ГОСТ 1759.0
Маркировка и упаковка
ГОСТ 1759.0, ГОСТ 18160
3. Обозначение
Примеры условных обозначений
Установочный винт с коническим концом и прямым шлицем класса точности B, диаметром резьбы d = 10 мм, с полем допуска 6g, длиной l = 25 мм, класса прочности 14 H, без покрытия:
Винт М10-6 g x 25.14H ГОСТ 1476-93
То же, класса точности A, класса прочности 45H, из стали 40X с химическим окисным покрытием, пропитанным маслом:
Винт A. M10-6 g x 25. 45H. 40X. 05 ГОСТ 1476-93
То же, из латуни ЛС 59-1, без покрытия:
Винт A.M10-6 g x 25. 32. ЛС 59-1 ГОСТ 1476-93
Приложение
(справочное)
МАССА ВИНТОВ
Таблица 3
Длина l, мм
Теоретическая масса 1000 шт. стальных винтов, кг , при номинальном диаметре резьбы d, мм
1,0
1,2
1,6
2,0
2,5
3,0
(3,5)
4,0
5,0
6,0
8,0
10,0
12,0
2,0
0,011
0,015
0,026
0,040
2,5
0,014
0,020
0,034
0,053
0,082
3,0
0,017
0,024
0,042
0,065
0,101
0,148
4,0
0,023
0,033
0,058
0,089
0,139
0,202
0,260
0,343
5,0
0,042
0,073
0,114
0,178
0,258
0,342
0,439
0,690
6,0
0,051
0,089
0,138
0,216
0,313
0,418
0,537
0,839
1,174
8,0
0,121
0,188
0,293
0,424
0,569
0,735
1,147
1,609
2,816
10,0
0,237
0,370
0,535
0,720
0,932
1,455
2,052
3,605
5,523
12,0
0,447
0,646
0,871
1,129
1,763
2,496
4,394
6,755
9,570
(14,0)
0,757
1,022
1,326
2,071
2,940
5,183
7,988
11,345
16,0
0,868
1,173
1,523
2,380
3,383
5,971
9,220
13,120
(18,0)
1,324
1,721
2,688
3,827
6,760
10,453
14,895
20,0
1,475
1,918
2,996
4,271
7,549
11,685
16,669
(22,0)
3,304
4,714
8,338
12,918
18,444
25,0
3,766
5,380
9,521
14,766
21,106
(28,0)
6,046
10,704
16,615
23,768
30,0
6,489
11,493
17,847
25,543
35,0
13,465
20,929
29,980
40,0
15,436
24,010
34,417
45,0
27,091
38,853
50,0
30,172
43,290
55,0
47,727
60,0
52,164
Примечание. Для определения массы винтов, изготовленных из других материалов, значения массы, указанные в таблице, должны быть умножены на коэффициент: 0,356 - для алюминиевого сплава; 0,970 - для бронзы; 1,08 - для латуни.
