ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР
КОСТЮМЫ СПЕЦИАЛЬНЫЕ ЛЕТНИЕ ДЛЯ ВОЕННОСЛУЖАЩИХ
ТЕХНИЧЕСКИЕ УСЛОВИЯ
Industrial summer overalls for servicemen.
Specifications
ГОСТ 24870-81
Список изменяющих документов (в ред. Изменения N 1, утв. в апреле 1984 г., Изменения N 2, утв. в феврале 1987 г., Изменения N 3, утв. в декабре 1987 г., Изменения N 4, утв. в сентябре 1989 г.) |
ОКП 85 5000
Дата введения
1 января 1983 года
1. РАЗРАБОТАН И ВНЕСЕН Министерством легкой промышленности СССР
РАЗРАБОТЧИКИ
В.И. Малахова, Г.И. Панченко, В.Е. Кривошеина
2. УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ Постановлением Государственного комитета СССР по стандартам от 30.06.81 N 3268
3. Периодичность проверки - 5 лет
4. ВЗАМЕН ГОСТ 21250-75 (в части костюмов типов А, Б, В)
5. ССЫЛОЧНЫЕ НОРМАТИВНО-ТЕХНИЧЕСКИЕ ДОКУМЕНТЫ
Обозначение НТД, на который дана ссылка | Номер раздела, пункта | ||||
| |||||
ГОСТ 5665-77 | |||||
| |||||
ГОСТ 6309-87 | |||||
| |||||
ГОСТ 7297-75 | |||||
| |||||
ГОСТ 7896-76 | |||||
| |||||
ГОСТ 12087-77 | |||||
ГОСТ 12239-76 | |||||
ГОСТ 19196-80 | |||||
| |||||
ГОСТ 20757-75 | |||||
ГОСТ 23167-78 | |||||
| |||||
ГОСТ 24782-81 | |||||
ГОСТ 25441-82 | |||||
ОСТ 17-31-83 | |||||
ОСТ 17-48-77 | |||||
ОСТ 17-148-72 | |||||
ОСТ 17-165-79 | |||||
ОСТ 17-284-87 | |||||
ОСТ 17-466-85 | |||||
ОСТ 17-602-81 | |||||
ОСТ 17-624-87 | |||||
ОСТ 17-803-79 | |||||
ОСТ 17-805-85 | |||||
ОСТ 17-808-79 | |||||
ОСТ 17-835-80 | |||||
ОСТ 17-921-88 | |||||
ТУ 6-19-137-79 | |||||
ТУ 17-21-114-76 | |||||
ТУ 17-21-201-77 | |||||
ТУ 17-21-235-78 | |||||
ТУ 17-19-137-79 | |||||
ТУ 17 РСФСР 60-10724-84 | |||||
ТУ 17 РСФСР 66-6073-85 | |||||
ТУ 17 РСФСР 66-11429-87 | |||||
ТУ 17 РСФСР 67-11035-85 | |||||
6. Срок действия продлен до 01.01.93 Постановлением Государственного комитета СССР по стандартам от 20.08.87 N 3340
7. ПЕРЕИЗДАНИЕ (март 1990 г.) с Изменениями N 1, 2, 3, 4, утвержденными в апреле 1984 г., феврале 1987 г., декабре 1987 г., сентябре 1989 г.
(ИУС 7-84; 5-87; 3-88; 12-89)
Несоблюдение стандарта преследуется по закону
Настоящий стандарт распространяется на хлопчатобумажные костюмы - куртка и брюки, предназначенные в качестве спецодежды для военнослужащих Советской Армии, Военно-Морского Флота, Министерства внутренних дел СССР и Комитета государственной безопасности.

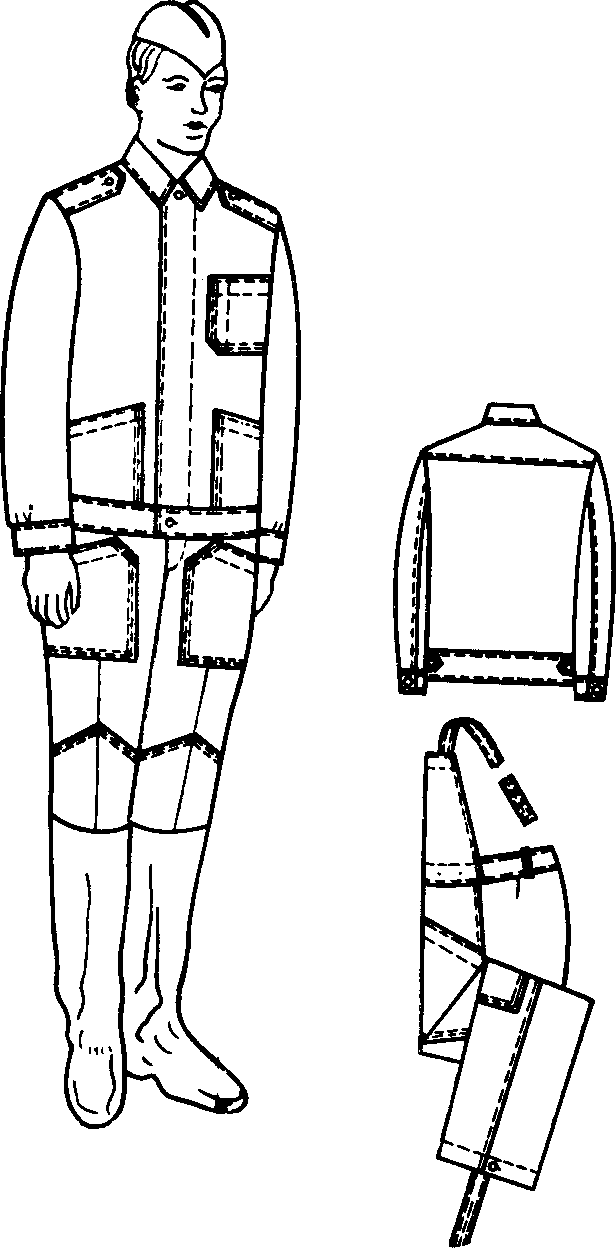

1.1. Костюмы в зависимости от назначения должны изготавливаться пяти типов:

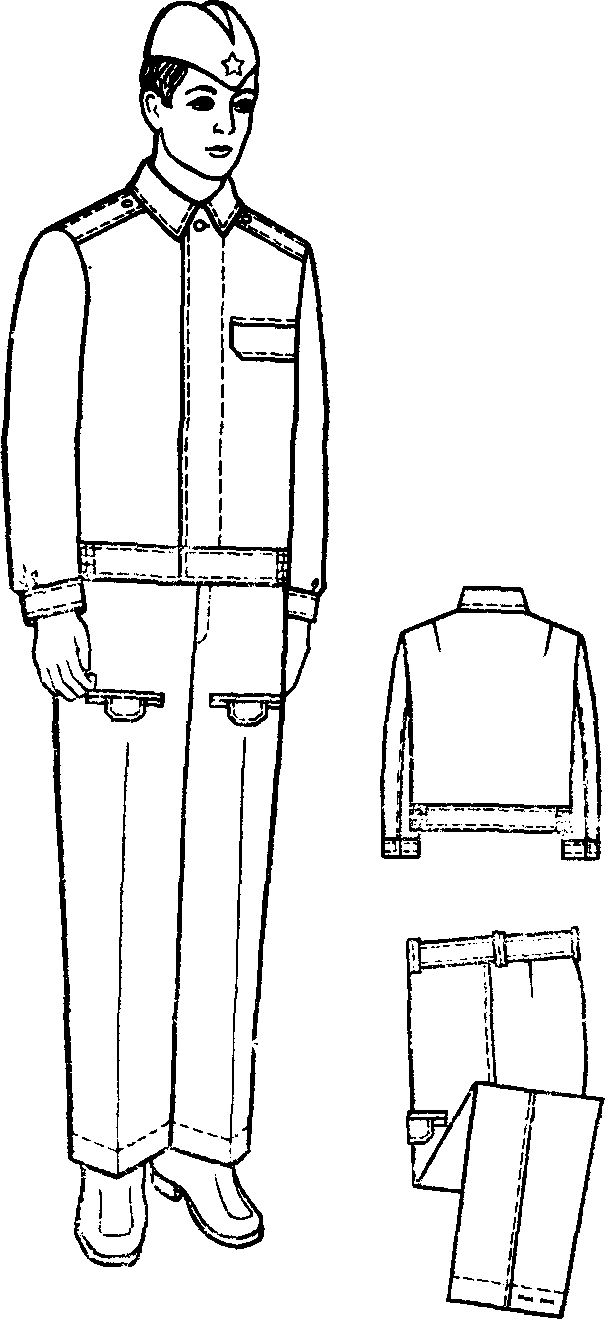

А - костюм специальный для технологических работ (черт. 1);

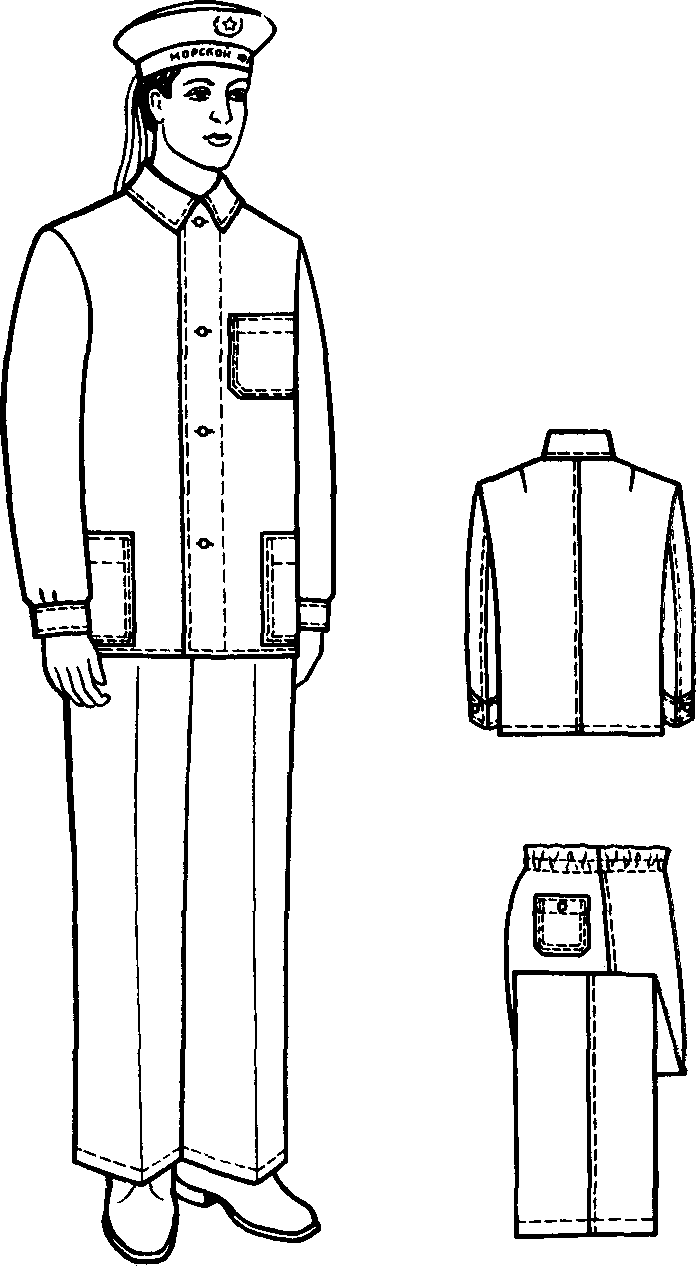

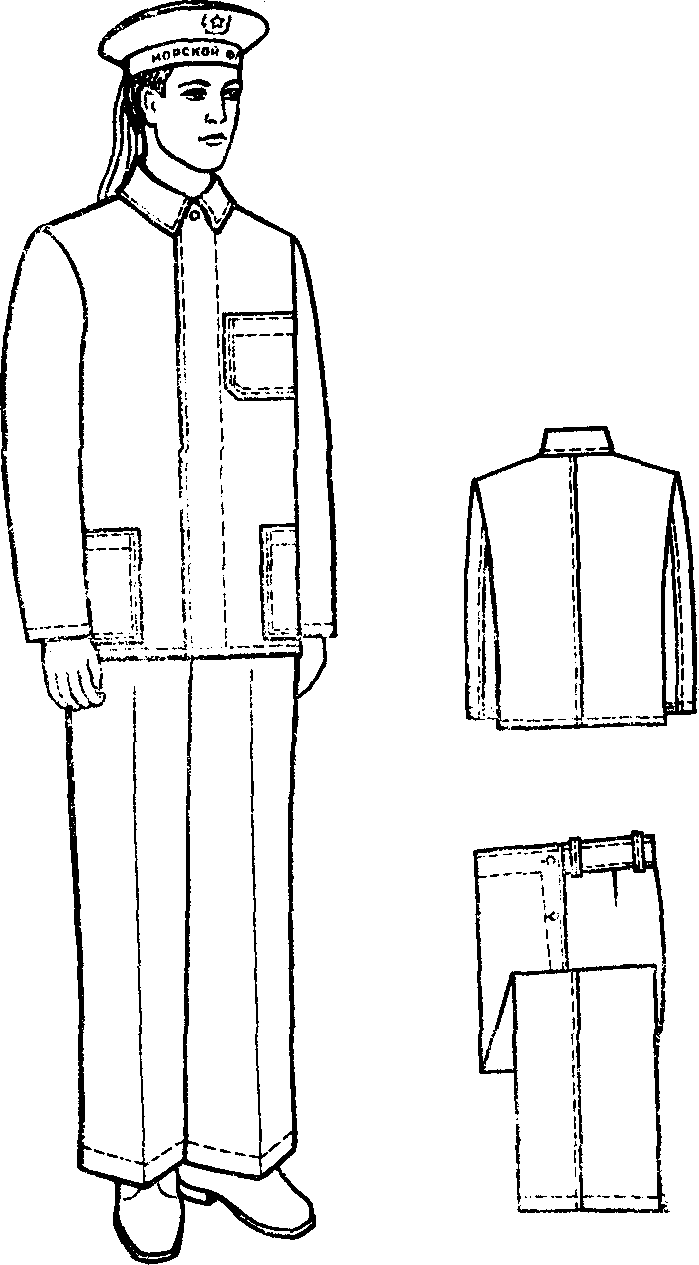

Б - костюм рабочий для военнослужащих ВМФ (черт. 2);
В - костюм рабочий для военных строителей (черт. 3);

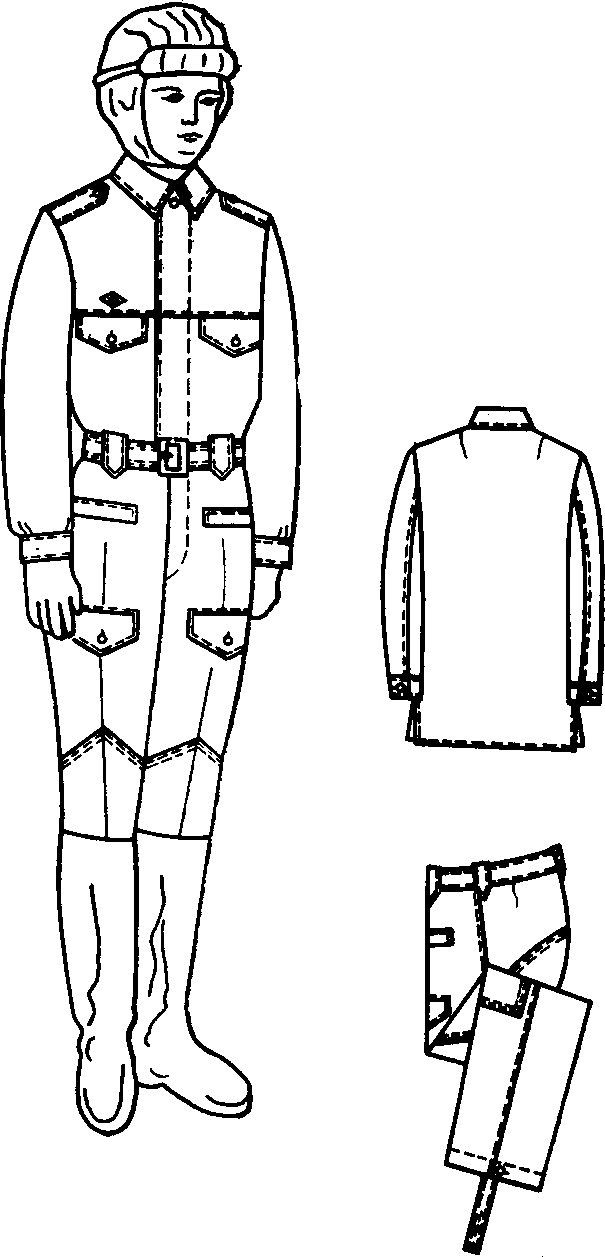

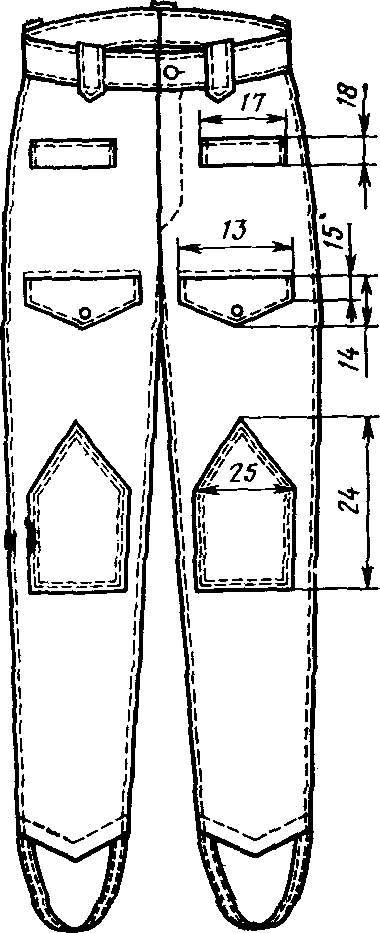

Г - костюм специальный для танкистов (черт. 4);
Д - костюм специальный (типа тренировочного) для военнослужащих ВМФ (черт. 5).
(Измененная редакция, Изм. N 1, 4).
1.2. Костюмы по размерам должны изготовляться на типовые фигуры, предусмотренные табл. 7 ГОСТ 23167-78 второй полнотной группы и табл. 1 настоящего стандарта.
Тип А
Тип Б
Тип В
Тип Г
Тип Д
Рост типовой фигуры, см | Рост военнослужащего, см | Условное обозначение роста |
158 | От 155 до 160,9 | 1 |
164 | Св. 161 " 166,9 | 2 |
170 | " 167 " 172,9 | 3 |
176 | " 173 " 178,9 | 4 |
182 | " 179 " 184,9 | 5 |
188 | " 185 " 191 | 6 |
Таблица 2
см

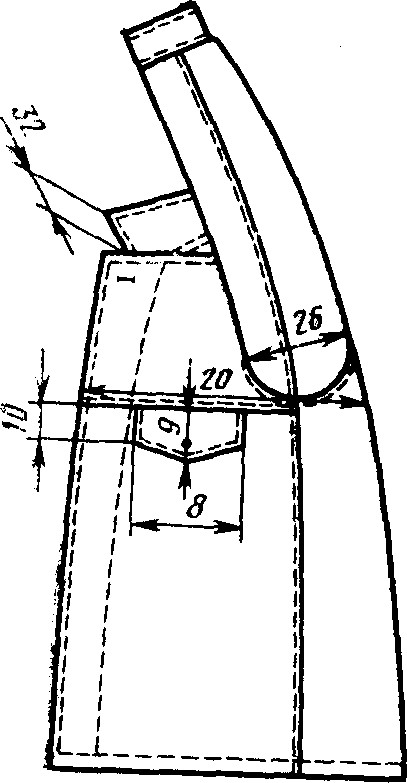

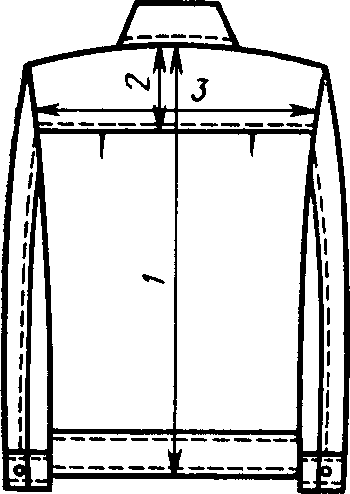

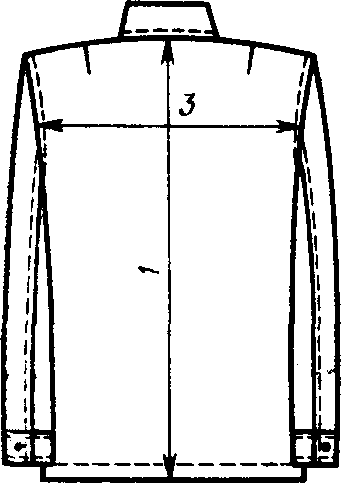

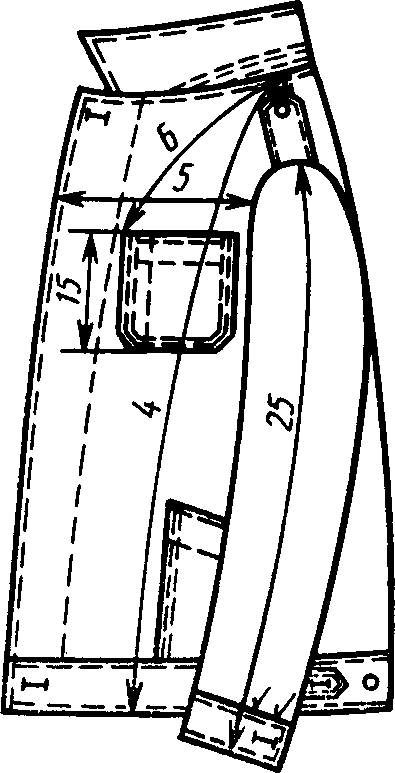

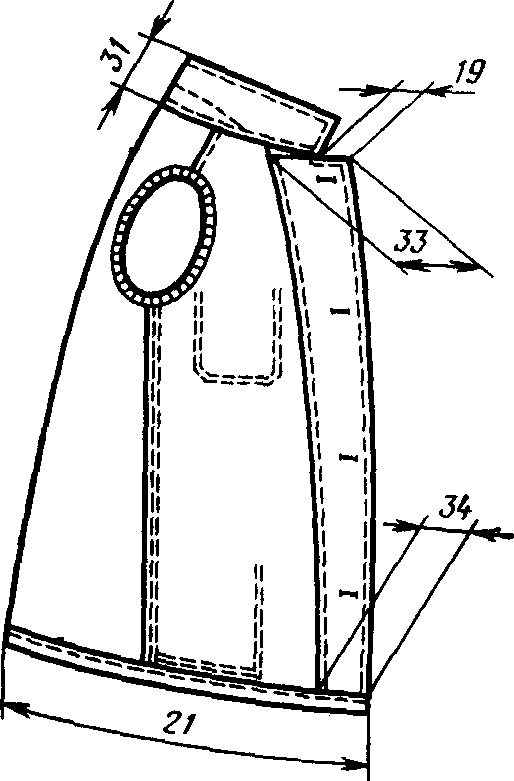

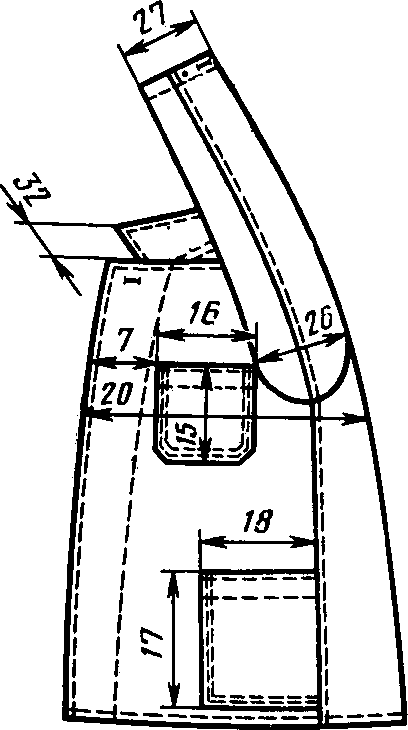

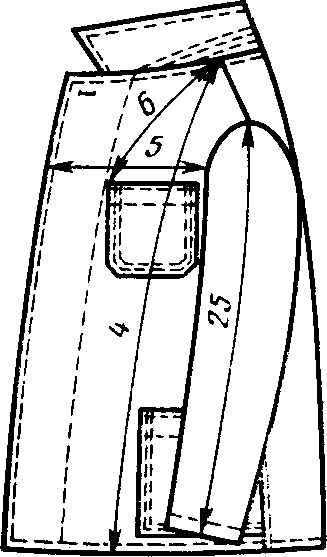

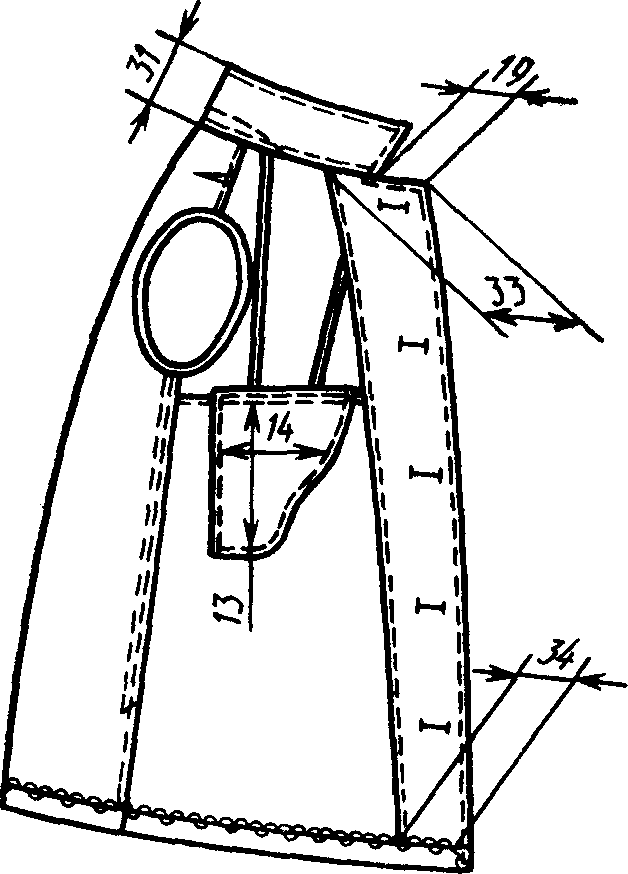

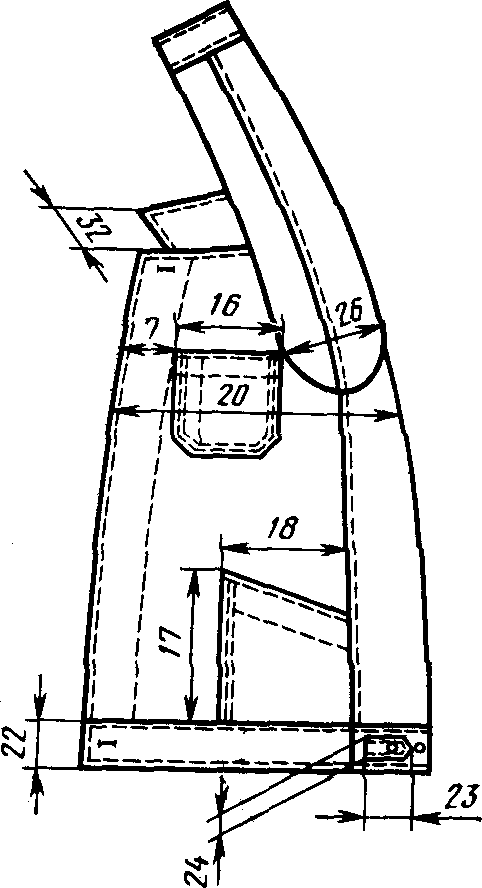

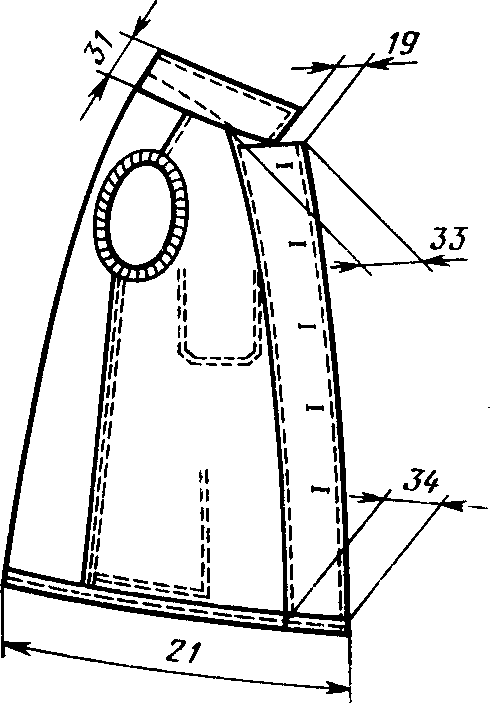

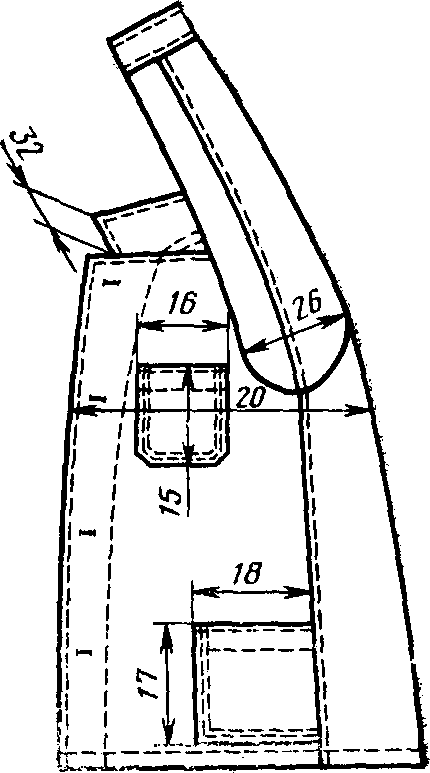

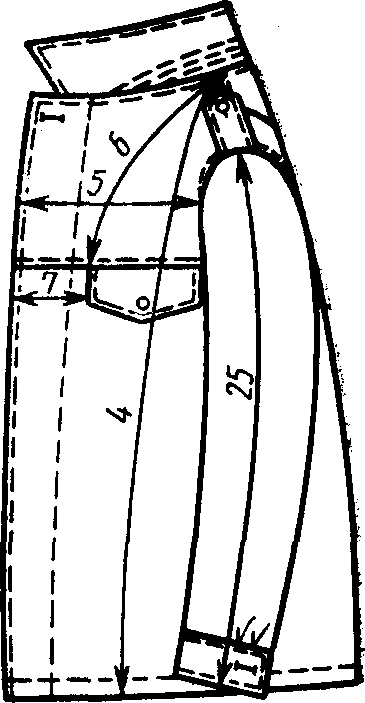

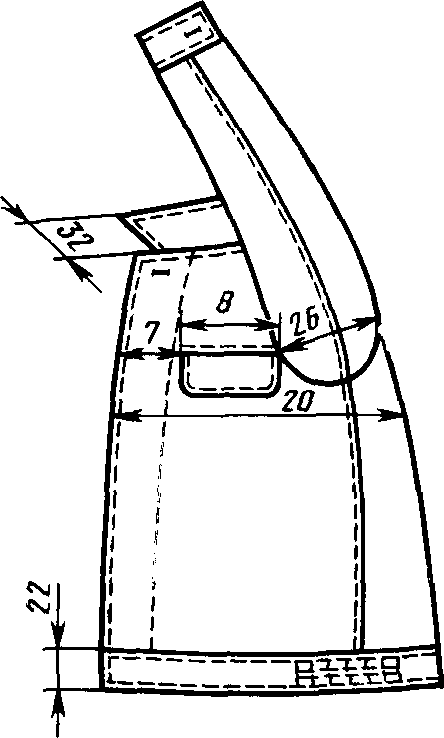

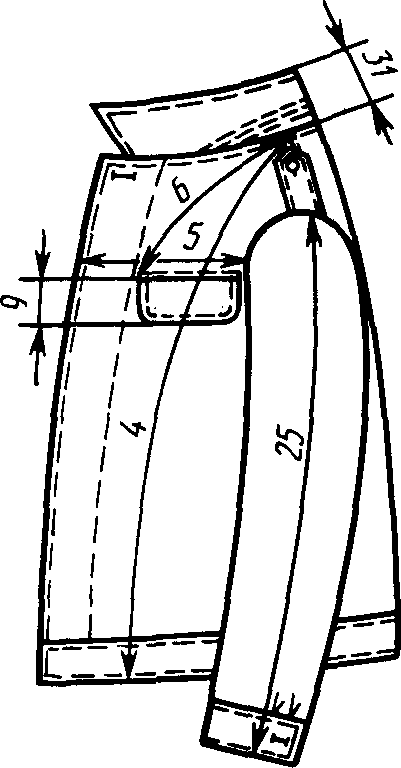

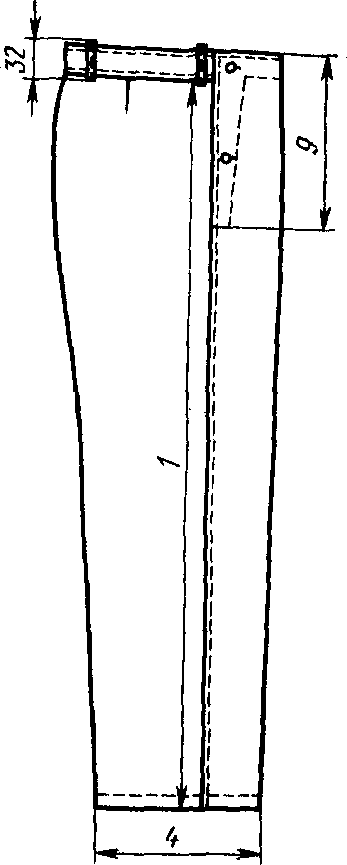

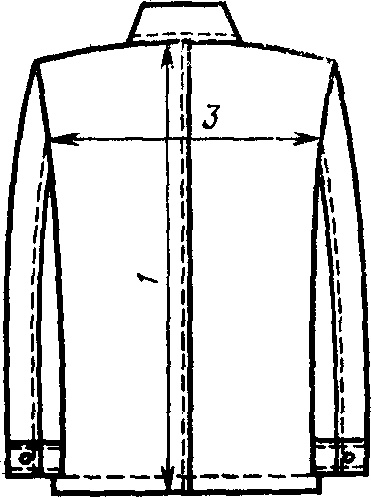

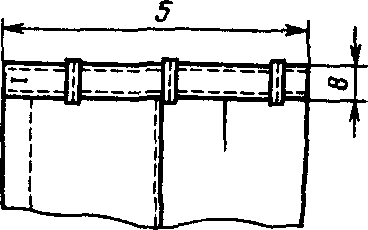

Номер измерения на чертеже | Наименование измерения | Тип | Рост | Обхват груди | Допускаемое отклонение | ||||||||
88 | 92 | 96 | 100 | 104 | 108 | 112 | 116 | 120 | |||||

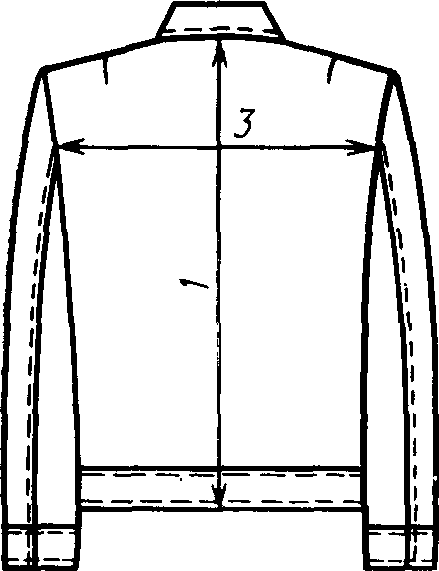

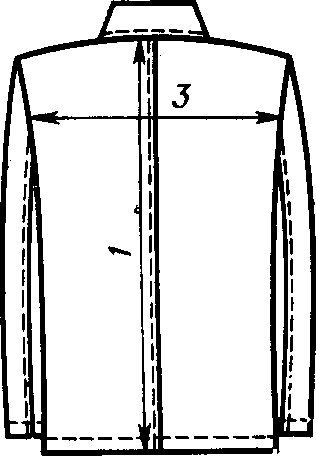

1 | Длина спинки | А | 158 | 60,0 | 60,0 | 60,0 | 60,0 | 60,0 | 60,0 | 60,0 | 60,0 | 60,0 | +/- 1,0 |
164 | 62,0 | 62,0 | 62,0 | 62,0 | 62,0 | 62,0 | 62,0 | 62,0 | 62,0 | ||||
170 | 64,0 | 64,0 | 64,0 | 64,0 | 64,0 | 64,0 | 64,0 | 64,0 | 64,0 | ||||
176 | 66,0 | 66,0 | 66,0 | 66,0 | 66,0 | 66,0 | 66,0 | 66,0 | 66,0 | ||||
182 | 68,0 | 68,0 | 68,0 | 68,0 | 68,0 | 68,0 | 68,0 | 68,0 | 68,0 | ||||
188 | 70,0 | 70,0 | 70,0 | 70,0 | 70,0 | 70,0 | 70,0 | 70,0 | 70,0 | ||||
Б, Г, Д | 158 | 67,0 | 67,0 | 67,0 | 67,0 | 67,0 | 67,0 | 67,0 | 67,0 | 67,0 | +/- 1,0 | ||
164 | 69,0 | 69,0 | 69,0 | 69,0 | 69,0 | 69,0 | 69,0 | 69,0 | 69,0 | ||||
170 | 71,0 | 71,0 | 71,0 | 71,0 | 71,0 | 71,0 | 71,0 | 71,0 | 71,0 | ||||
176 | 73,0 | 73,0 | 73,0 | 73,0 | 73,0 | 73,0 | 73,0 | 73,0 | 73,0 | ||||
182 | 75,0 | 75,0 | 75,0 | 75,0 | 75,0 | 75,0 | 75,0 | 75,0 | 75,0 | ||||
188 | 77,0 | 77,0 | 77,0 | 77,0 | 77,0 | 77,0 | 77,0 | 77,0 | 77,0 | ||||
В | 158 | 64,0 | 64,0 | 64,0 | 64,0 | 64,0 | 64,0 | 64,0 | 64,0 | 64,0 | +/- 1,0 | ||
164 | 66,0 | 66,0 | 66,0 | 66,0 | 66,0 | 66,0 | 66,0 | 66,0 | 66,0 | ||||
170 | 68,0 | 68,0 | 68,0 | 68,0 | 68,0 | 68,0 | 68,0 | 68,0 | 68,0 | ||||
176 | 70,0 | 70,0 | 70,0 | 70,0 | 70,0 | 70,0 | 70,0 | 70,0 | 70,0 | ||||
182 | 72,0 | 72,0 | 72,0 | 72,0 | 72,0 | 72,0 | 72,0 | 72,0 | 72,0 | ||||
188 | 74,0 | 74,0 | 74,0 | 74,0 | 74,0 | 74,0 | 74,0 | 74,0 | 74,0 | ||||
2 | Длина кокетки спинки | В | 158 - 188 | 9,9 | 10,1 | 10,3 | 10,5 | 10,7 | 10,9 | 11,1 | 11,3 | 11,5 | +/- 0,3 |
А, Б, Г, Д | 158 - 188 | 41,4 | 42,6 | 43,8 | 45,0 | 46,2 | 47,4 | 48,6 | 49,8 | 51,0 | +/- 0,8 | ||
3 | Ширина спинки (в типе В измерять по линии притачивания кокетки) | В | 158 - 188 | 42,4 | 43,6 | 44,8 | 46,0 | 47,2 | 48,4 | 49,6 | 50,8 | 52,0 | |
4 | Длина полочки | А | 158 | 60,9 | 61,1 | 61,3 | 61,5 | 61,7 | 61,9 | 62,1 | 62,3 | 62,5 | +/- 1,0 |
164 | 62,9 | 63,1 | 63,3 | 63,5 | 63,7 | 63,9 | 64,1 | 64,3 | 64,5 | ||||
170 | 64,9 | 65,1 | 65,3 | 65,5 | 65,7 | 65,9 | 66,1 | 66,3 | 66,5 | ||||
176 | 66,9 | 67,1 | 67,3 | 67,5 | 67,7 | 67,9 | 68,1 | 68,3 | 68,5 | ||||
182 | 68,9 | 69,1 | 69,3 | 69,5 | 69,7 | 69,9 | 70,1 | 70,3 | 70,5 | ||||
188 | 70,9 | 71,1 | 71,3 | 71,5 | 71,7 | 71,9 | 72,1 | 72,3 | 72,5 | ||||
Б, Г, Д | 158 | 67,9 | 68,1 | 68,3 | 68,5 | 68,7 | 68,9 | 69,1 | 69,3 | 69,5 | +/- 1,0 | ||
164 | 69,9 | 70,1 | 70,3 | 70,5 | 70,7 | 70,9 | 71,1 | 71,3 | 71,5 | ||||
170 | 71,9 | 72,1 | 72,3 | 72,5 | 72,7 | 72,9 | 73,1 | 73,3 | 73,5 | ||||
176 | 73,9 | 74,1 | 74,3 | 74,5 | 74,7 | 74,9 | 75,1 | 75,3 | 75,5 | ||||
182 | 75,9 | 76,1 | 76,3 | 76,5 | 76,7 | 76,9 | 77,1 | 77,3 | 77,5 | ||||
188 | 77,9 | 78,1 | 78,3 | 78,5 | 78,7 | 78,9 | 79,1 | 79,3 | 79,5 | ||||
В | 158 | 64,9 | 65,1 | 65,3 | 65,5 | 65,7 | 65,9 | 66,1 | 66,3 | 66,5 | +/- 1,0 | ||
164 | 66,9 | 67,1 | 67,3 | 67,5 | 67,7 | 67,9 | 68,1 | 68,3 | 68,5 | ||||
170 | 68,9 | 69,1 | 69,3 | 69,5 | 69,7 | 69,9 | 70,1 | 70,3 | 70,5 | ||||
176 | 70,9 | 71,1 | 71,3 | 71,5 | 71,7 | 71,9 | 72,1 | 72,3 | 72,5 | ||||
182 | 72,9 | 73,1 | 73,3 | 73,5 | 73,7 | 73,9 | 74,1 | 74,3 | 74,5 | ||||
188 | 74,9 | 75,1 | 75,3 | 75,5 | 75,7 | 75,9 | 76,1 | 76,3 | 76,5 | ||||
5 | Ширина полочки | А, Б, В, Г, Д | 158 - 188 | 22,7 | 23,3 | 23,9 | 24,5 | 25,1 | 25,7 | 26,3 | 26,9 | 27,5 | +/- 0,5 |
6 | Расстояние от угла плечевого шва и горловины до верхнего угла переднего кармана или кокетки (в куртках типа Г) | А, Б, В, Д | 158 - 188 | 20,4 | 21,0 | 21,6 | 22,2 | 22,8 | 23,4 | 24,0 | 24,6 | 25,2 | +/- 0,5 |
Г | 158 - 188 | 27,1 | 27,7 | 28,3 | 28,9 | 29,5 | 30,1 | 30,7 | 31,3 | 31,9 | |||
7 | Расстояние от края борта до верхнего угла переднего кармана (в типах В и Г до клапана) | А, Б, В, Г, Д | 158 - 188 | 7,9 | 8,1 | 8,3 | 8,5 | 8,7 | 8,9 | 9,1 | 9,3 | 9,5 | +/- 0,5 |

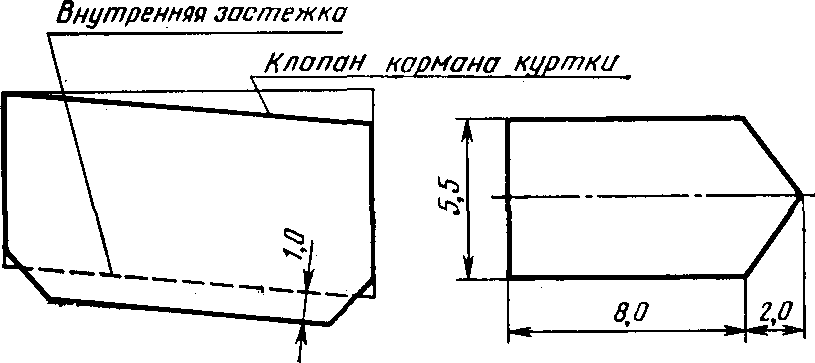

8 | Длина клапана | А | 158 - 188 | 12,5 | 12,5 | 12,5 | 12,5 | 12,5 | 12,5 | 12,5 | 12,5 | 12,5 | +/- 0,5 |
Г | 158 - 188 | 17,5 | 17,5 | 17,5 | 17,5 | 17,5 | 17,5 | 17,5 | 17,5 | 17,5 | |||
9 | Ширина клапана посередине | А | 158 - 188 | 5,0 | 5,0 | 5,0 | 5,0 | 5,0 | 5,0 | 5,0 | 5,0 | 5,0 | +/- 0,3 |
Г | 158 - 188 | 8,0 | 8,0 | 8,0 | 8,0 | 8,0 | 8,0 | 8,0 | 8,0 | 8,0 | |||
10 | Ширина клапана в концах | Г | 158 - 188 | 3,5 | 3,5 | 3,5 | 3,5 | 3,5 | 3,5 | 3,5 | 3,5 | 3,5 | +/- 0,2 |
11 | Длина кармана для обоймы | Г | 158 - 188 | 10,0 | 10,0 | 10,0 | 10,0 | 10,0 | 10,0 | 10,0 | 10,0 | 10,0 | +/- 0,5 |
12 | Ширина кармана для обоймы | Г | 158 - 188 | 6,5 | 6,5 | 6,5 | 6,5 | 6,5 | 6,5 | 6,5 | 6,5 | 6,5 | +/- 0,5 |
13 | Глубина кармана для пистолета | Г | 158 - 188 | 21,0 | 21,0 | 21,0 | 21,0 | 21,0 | 21,0 | 21,0 | 21,0 | 21,0 | +/- 0,8 |
14 | Ширина кармана для пистолета посередине | Г | 158 - 188 | 13,5 | 13,5 | 13,5 | 13,5 | 13,5 | 13,5 | 13,5 | 13,5 | 13,5 | +/- 0,5 |
15 | Длина переднего накладного кармана посередине | Б, В, Д | 158 - 188 | 16,0 | 16,0 | 16,0 | 16,0 | 16,0 | 16,0 | 16,0 | 16,0 | 16,0 | +/- 0,5 |
16 | Ширина переднего накладного кармана вверху (внизу на 0,5 см шире) | Б, В, Д | 158 - 188 | 14,0 | 14,0 | 14,0 | 14,0 | 14,0 | 14,0 | 14,0 | 14,0 | 14,0 | +/- 0,5 |
17 | Длина бокового накладного кармана по передней стороне | Б, Д | 158 - 188 | 19,5 | 19,5 | 19,5 | 19,5 | 19,5 | 19,5 | 19,5 | 19,5 | 19,5 | +/- 0,5 |
В | 158 - 188 | 18,5 | 18,5 | 18,5 | 18,5 | 18,5 | 18,5 | 18,5 | 18,5 | 18,5 | |||
18 | Ширина бокового накладного кармана вверху | Б, В, Д | 158 - 188 | 18,0 | 18,0 | 18,0 | 18,0 | 18,0 | 18,0 | 18,0 | 18,0 | 18,0 | +/- 0,5 |

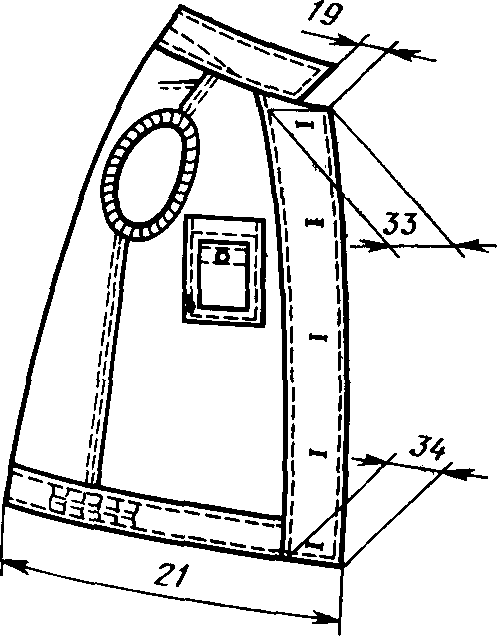

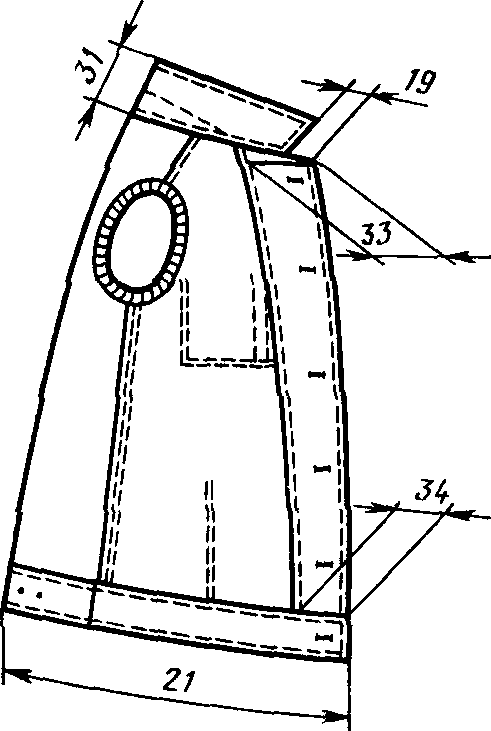

19 | Длина уступа борта | А, Б, В, Г, Д | 158 - 188 | 4,0 | 4,0 | 4,0 | 4,0 | 4,0 | 4,0 | 4,0 | 4,0 | 4,0 | +/- 0,2 |
20 | Ширина куртки на уровне глубины проймы | А, Б, Г, Д | 158 - 188 | 55,5 | 57,5 | 59,5 | 61,5 | 63,5 | 65,5 | 67,5 | 69,5 | 71,5 | +/- 1,0 |
В | 158 - 188 | 56,5 | 58,5 | 60,5 | 62,5 | 64,5 | 66,5 | 68,5 | 70,5 | 72,5 | |||
21 | Ширина куртки внизу | А, В | 158 - 188 | 52,0 | 54,0 | 56,0 | 58,0 | 60,0 | 62,0 | 64,0 | 66,0 | 68,0 | +/- 1,0 |
Б, Г, Д | 158 - 188 | 55,5 | 57,5 | 59,5 | 61,5 | 63,5 | 65,5 | 67,5 | 69,5 | 71,5 | |||
22 | Ширина пояса | А, В | 158 - 188 | 4,0 | 4,0 | 4,0 | 4,0 | 4,0 | 4,0 | 4,0 | 4,0 | 4,0 | +/- 0,3 |
23 | Длина бокового хлястика | В | 158 - 188 | 8,0 | 8,0 | 8,0 | 8,0 | 8,0 | 8,0 | 8,0 | 8,0 | 8,0 | +/- 0,3 |
24 | Ширина бокового хлястика | В | 158 - 188 | 3,5 | 3,5 | 3,5 | 3,5 | 3,5 | 3,5 | 3,5 | 3,5 | 3,5 | +/- 0,2 |
25 | Длина рукава | А, В, Г, Д | 158 | 60,0 | 60,0 | 60,0 | 60,0 | 60,0 | 60,0 | 60,0 | 60,0 | 60,0 | +/- 1,0 |
164 | 62,0 | 62,0 | 62,0 | 62,0 | 62,0 | 62,0 | 62,0 | 62,0 | 62,0 | ||||
170 | 64,0 | 64,0 | 64,0 | 64,0 | 64,0 | 64,0 | 64,0 | 64,0 | 64,0 | ||||
176 | 66,0 | 66,0 | 66,0 | 66,0 | 66,0 | 66,0 | 66,0 | 66,0 | 66,0 | ||||
182 | 68,0 | 68,0 | 68,0 | 68,0 | 68,0 | 68,0 | 68,0 | 68,0 | 68,0 | ||||
188 | 70,0 | 70,0 | 70,0 | 70,0 | 70,0 | 70,0 | 70,0 | 70,0 | 70,0 | ||||
Б | 158 | 58,5 | 58,5 | 58,5 | 58,5 | 58,5 | 58,5 | 58,5 | 58,5 | 58,5 | +/- 1,0 | ||
164 | 60,5 | 60,5 | 60,5 | 60,5 | 60,5 | 60,5 | 60,5 | 60,5 | 60,5 | ||||
170 | 62,5 | 62,5 | 62,5 | 62,5 | 62,5 | 62,5 | 62,5 | 62,5 | 62,5 | ||||
176 | 64,5 | 64,5 | 64,5 | 64,5 | 64,5 | 64,5 | 64,5 | 64,5 | 64,5 | ||||
182 | 66,5 | 66,5 | 66,5 | 66,5 | 66,5 | 66,5 | 66,5 | 66,5 | 66,5 | ||||
188 | 68,5 | 68,5 | 68,5 | 68,5 | 68,5 | 68,5 | 68,5 | 68,5 | 68,5 | ||||
26 | Ширина рукава вверху | А, Б, В, Г, Д | 158 - 188 | 20,9 | 21,6 | 22,3 | 23,0 | 23,7 | 24,4 | 25,1 | 25,8 | 26,5 | +/- 0,5 |
27 | Ширина рукава внизу | Б | 158 - 188 | 15,5 | 15,5 | 16,0 | 16,0 | 16,0 | 16,5 | 16,5 | 16,5 | 16,5 | +/- 0,5 |

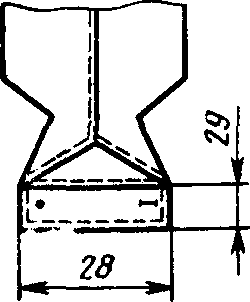

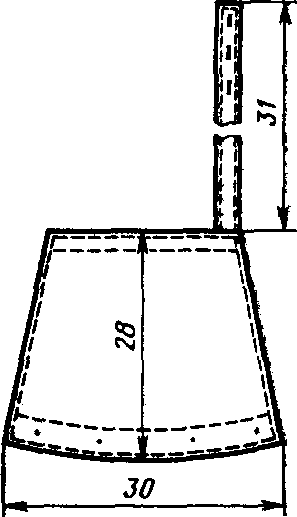

28 | Длина манжеты | А, В, Г, Д | 158 - 188 | 28,0 | 28,0 | 29,0 | 29,0 | 29,0 | 30,0 | 30,0 | 30,0 | 30,0 | +/- 0,5 |
29 | Ширина манжеты | А, В, Г, Д | 158 - 188 | 4,0 | 4,0 | 4,0 | 4,0 | 4,0 | 4,0 | 4,0 | 4,0 | 4,0 | +/- 0,3 |

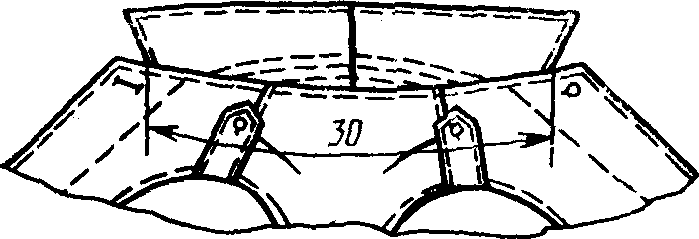

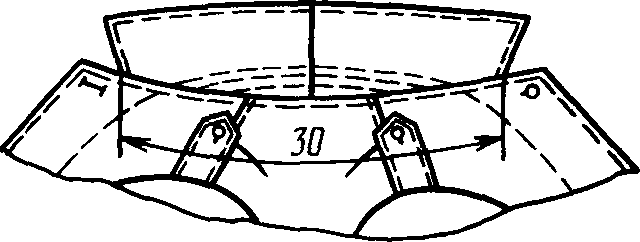

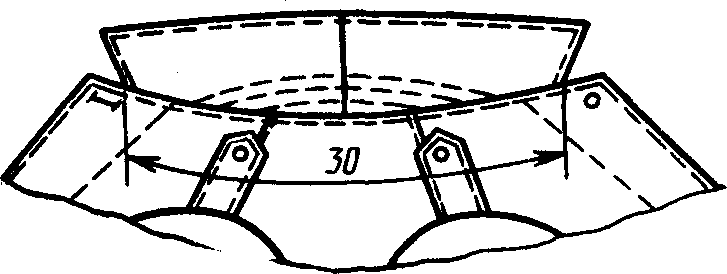

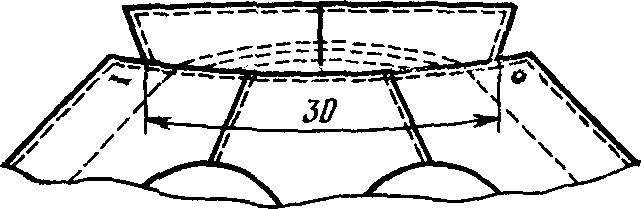

30 | Длина воротника | А, Б, В, Г, Д | 158 - 188 | 40,4 | 41,6 | 42,8 | 44,0 | 45,2 | 46,4 | 47,6 | 48,8 | 50,0 | +/- 0,7 |
31 | Ширина воротника посередине | А, Б, В, Г, Д | 158 - 188 | 8,5 | 8,5 | 8,5 | 8,5 | 8,5 | 8,5 | 8,5 | 8,5 | 8,5 | +/- 0,5 |
32 | Ширина воротника в концах | А, Б, В, Г, Д | 158 - 188 | 8,0 | 8,0 | 8,0 | 8,0 | 8,0 | 8,0 | 8,0 | 8,0 | 8,0 | +/- 0,3 |
33 | Ширина подборта на уровне уступа | А, Б, В, Г, Д | 158 - 188 | 8,5 | 8,5 | 8,5 | 8,5 | 8,5 | 8,5 | 8,5 | 8,5 | 8,5 | +/- 0,3 |
34 | Ширина подборта внизу | А, Б, В, Г, Д | 158 - 188 | 6,0 | 6,0 | 6,0 | 6,0 | 6,0 | 6,0 | 6,0 | 6,0 | 6,0 | +/- 0,3 |

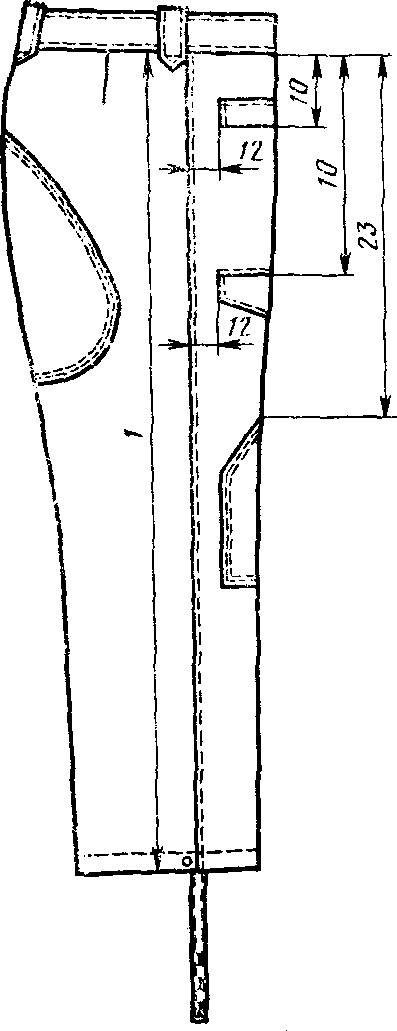

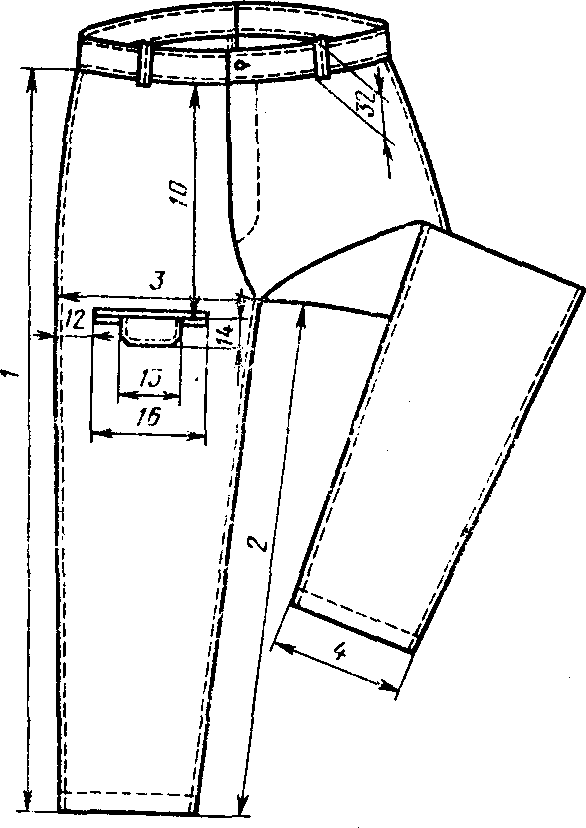

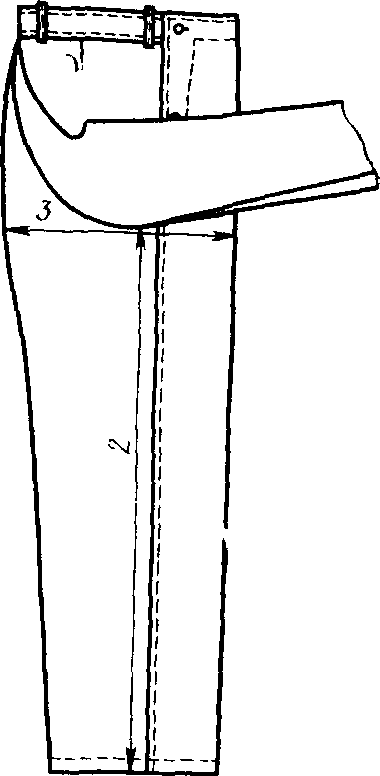

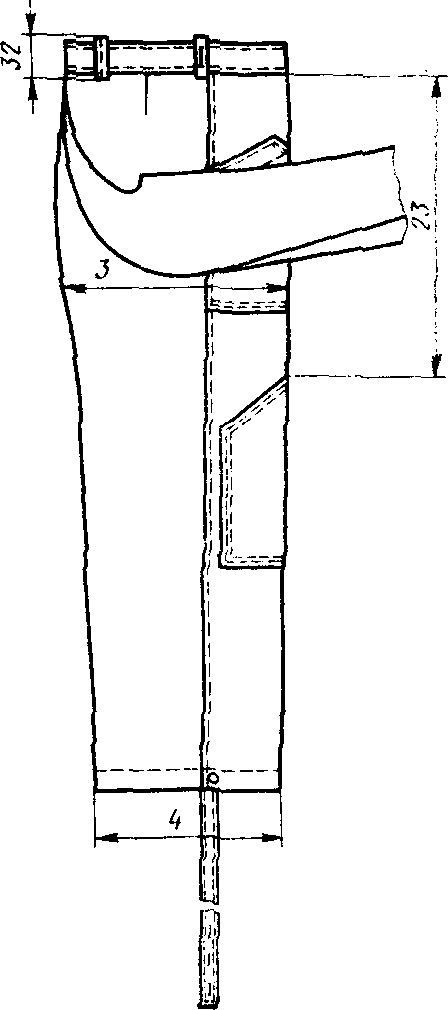

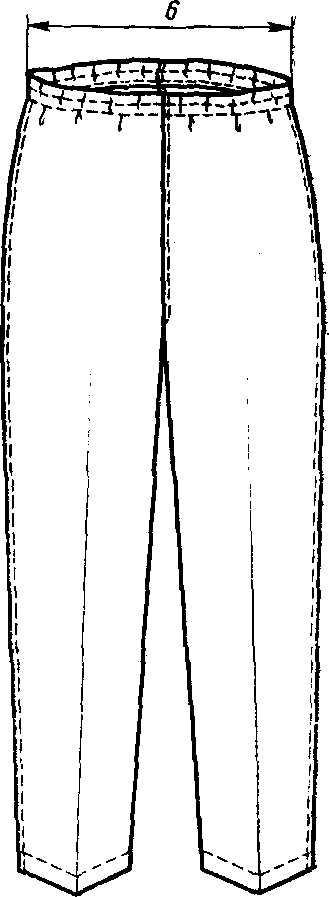

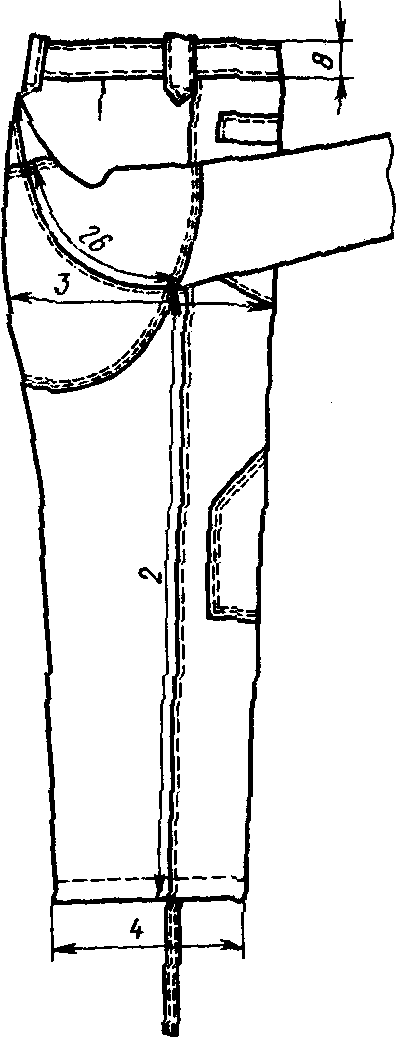

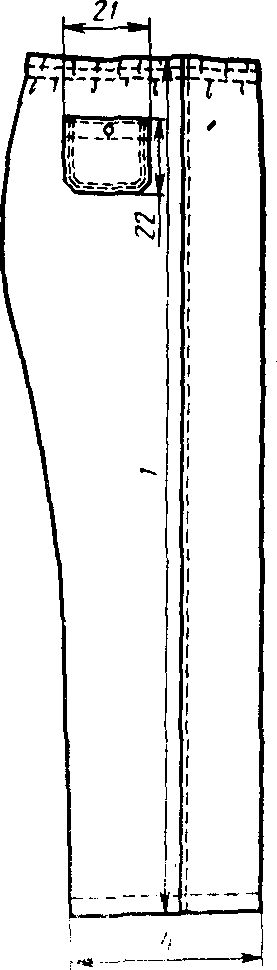

1 | Длина по боковому шву: | ||||||||||||
от шва притачивания пояса до низа | А, Б | 158 | 92,0 | 92,0 | 92,0 | 92,0 | 92,0 | 92,0 | 92,0 | 92,0 | 92,0 | +/- 1,0 | |
164 | 96,5 | 96,5 | 96,5 | 96,5 | 96,5 | 96,5 | 96,5 | 96,5 | 96,5 | ||||
170 | 101,0 | 101,0 | 101,0 | 101,0 | 101,0 | 101,0 | 101,0 | 101,0 | 101,0 | ||||
176 | 105,5 | 105,5 | 105,5 | 105,5 | 105,5 | 105,5 | 105,5 | 105,5 | 105,5 | ||||
182 | 110,0 | 110,0 | 110,0 | 110,0 | 110,0 | 110,0 | 110,0 | 110,0 | 110,0 | ||||
188 | 114,5 | 114,5 | 114,5 | 114,5 | 114,5 | 114,5 | 114,5 | 114,5 | 114,5 | ||||
В, Г | 158 | 90,0 | 90,0 | 90,0 | 90,0 | 90,0 | 90,0 | 90,0 | 90,0 | 90,0 | +/- 1,0 | ||
164 | 94,5 | 94,5 | 94,5 | 94,5 | 94,5 | 94,5 | 94,5 | 94,5 | 94,5 | ||||
170 | 99,0 | 99,0 | 99,0 | 99,0 | 99,0 | 99,0 | 99,0 | 99,0 | 99,0 | ||||
176 | 103,5 | 103,5 | 103,5 | 103,5 | 103,5 | 103,5 | 103,5 | 103,5 | 103,5 | ||||
182 | 108,0 | 108,0 | 108,0 | 108,0 | 108,0 | 108,0 | 108,0 | 108,0 | 108,0 | ||||
188 | 112,5 | 112,5 | 112,5 | 112,5 | 112,5 | 112,5 | 112,5 | 112,5 | 112,5 | ||||
от верхнего края до низа | Д | 158 | 95,0 | 95,0 | 95,0 | 95,0 | 95,0 | 95,0 | 95,0 | 95,0 | 95,0 | +/- 1,0 | |
164 | 99,5 | 99,5 | 99,5 | 99,5 | 99,5 | 99,5 | 99,5 | 99,5 | 99,5 | ||||
170 | 104,0 | 104,0 | 104,0 | 104,0 | 104,0 | 104,0 | 104,0 | 104,0 | 104,0 | ||||
176 | 108,5 | 108,5 | 108,5 | 108,5 | 108,5 | 108,5 | 108,5 | 108,5 | 108,5 | ||||
182 | 113,0 | 113,0 | 113,0 | 113,0 | 113,0 | 113,0 | 113,0 | 113,0 | 113,0 | ||||
188 | 117,5 | 117,5 | 117,5 | 117,5 | 117,5 | 117,5 | 117,5 | 117,5 | 117,5 | ||||

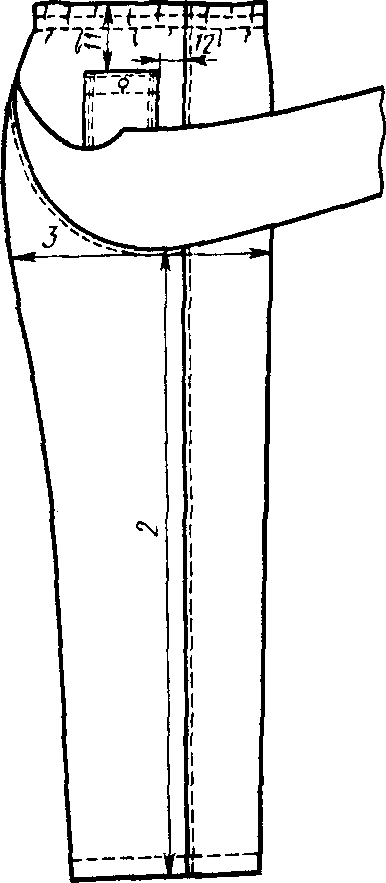

2 | Длина по шаговому шву | А, Б, Д | 158 | 71,2 | 70,8 | 70,4 | 70,0 | 69,6 | 69,2 | 68,8 | 68,4 | 68,0 | +/- 1,0 |
164 | 74,9 | 74,5 | 74,1 | 73,7 | 73,3 | 72,9 | 72,5 | 72,1 | 71,7 | ||||
170 | 78,6 | 78,2 | 77,8 | 77,4 | 77,0 | 76,6 | 76,2 | 75,8 | 75,4 | ||||
176 | 82,3 | 81,9 | 81,5 | 81,1 | 80,7 | 80,3 | 79,9 | 79,5 | 79,1 | ||||
182 | 86,0 | 85,6 | 85,2 | 84,8 | 84,4 | 84,0 | 83,6 | 83,2 | 82,8 | ||||
188 | 89,7 | 89,3 | 88,9 | 88,5 | 88,1 | 87,7 | 87,3 | 86,9 | 86,5 | ||||
В, Г | 158 | 69,2 | 68,8 | 68,4 | 68,0 | 67,6 | 67,2 | 66,8 | 66,4 | 66,0 | + 1,0 | ||
164 | 72,9 | 72,5 | 72,1 | 71,7 | 71,3 | 70,9 | 70,5 | 70,1 | 69,7 | ||||
170 | 76,6 | 76,2 | 75,8 | 75,4 | 75,0 | 74,6 | 74,2 | 73,8 | 73,4 | ||||
176 | 80,3 | 79,9 | 79,5 | 79,1 | 78,7 | 78,3 | 77,9 | 77,5 | 77,1 | ||||
182 | 84,0 | 83,6 | 83,2 | 82,8 | 82,4 | 82,0 | 81,6 | 81,2 | 80,8 | ||||
188 | 87,7 | 87,3 | 86,9 | 86,5 | 86,1 | 85,7 | 85,3 | 84,9 | 84,5 | ||||
3 | Ширина на уровне среднего шва | А, Б, В, Г, Д | 158 - 188 | 34,4 | 35,6 | 36,8 | 38,0 | 39,2 | 40,4 | 41,6 | 42,8 | 44,0 | +/- 1,0 |
4 | Ширина внизу | А, В, Г | 158 - 188 | 20,2 | 20,8 | 21,4 | 22,0 | 22,6 | 23,2 | 23,8 | 24,4 | 25,0 | +/- 0,5 |
Б, Д | 158 - 188 | 23,2 | 23,8 | 24,4 | 25,0 | 25,6 | 26,2 | 26,8 | 27,4 | 28,0 | |||
5 | Длина левой половины пояса (в типах А, В и Г правая длиннее на 4 см) | А, В, Г | 158 - 188 | 39,0 | 41,0 | 43,0 | 45,0 | 47,0 | 49,0 | 51,0 | 53,0 | 55,0 | +/- 1,0 |
Б | 158 - 188 | 40,5 | 42,5 | 44,5 | 46,5 | 48,5 | 50,5 | 52,5 | 54,5 | 56,5 | |||
6 | Ширина по талии при стянутой эластичной ленте | Д | 158 - 188 | 34,0 | 36,0 | 38,0 | 40,0 | 42,0 | 44,0 | 46,0 | 48,0 | 50,0 | +/- 1,0 |
7 | Ширина лацбанта на уровне верхних петель | Б | 158 - 188 | 38,0 | 40,0 | 42,0 | 44,0 | 46,0 | 48,0 | 50,0 | 52,0 | 54,0 | +/- 0,5 |
8 | Ширина пояса | А, Б, В, Г | 158 - 188 | 4,0 | 4,0 | 4,0 | 4,0 | 4,0 | 4,0 | 4,0 | 4,0 | 4,0 | +/- 0,2 |
9 | Длина лацбанта по боковому шву от верхнего края до скрепки | Б | 158 - 188 | 26,0 | 26,0 | 26,0 | 26,0 | 26,0 | 26,0 | 26,0 | 26,0 | 26,0 | +/- 0,5 |
10 | Расстояние от шва притачивания пояса до: | ||||||||||||
входа в карман | А | 158 - 188 | 26,0 | 26,0 | 26,0 | 26,0 | 26,0 | 26,0 | 26,0 | 26,0 | 26,0 | +/- 0,2 | |
шва притачивания листочки | Г | 158 - 188 | 9,0 | 9,0 | 9,0 | 9,0 | 9,0 | 9,0 | 9,0 | 9,0 | 9,0 | +/- 0,5 | |
шва притачивания клапана | Г | 158 - 188 | 26,0 | 26,0 | 26,0 | 26,0 | 26,0 | 26,0 | 26,0 | 26,0 | 26,0 | +/- 0,5 | |
верхнего угла накладного кармана | В | 158 - 188 | 12,5 | 12,5 | 12,5 | 12,5 | 12,5 | 12,5 | 12,5 | 12,5 | 12,5 | +/- 0,5 | |
11 | Расстояние от верхнего края брюк до верхнего края накладного кармана | Д | 158 - 188 | 10,0 | 10,0 | 10,0 | 10,0 | 10,0 | 10,0 | 10,0 | 10,0 | 10,0 | +/- 0,5 |
12 | Расстояние от бокового шва до: | ||||||||||||
входа в карман | А | 158 - 188 | 5,7 | 6,3 | 6,9 | 7,5 | 8,1 | 8,7 | 9,3 | 9,9 | 10,5 | +/- 0,2 | |
бокового края листочки | Г | 158 - 188 | 2,5 | 2,5 | 3,5 | 3,5 | 4,5 | 4,5 | 4,5 | 4,5 | 4,5 | +/- 0,5 | |
верхнего угла клапана | Г | 158 - 188 | 3,2 | 3,8 | 4,4 | 5,0 | 5,6 | 6,2 | 6,8 | 7,4 | 8,0 | +/- 0,5 | |
верхнего угла накладного кармана | Д | 158 - 188 | 4,0 | 4,0 | 4,0 | 4,0 | 4,0 | 4,0 | 4,0 | 4,0 | 4,0 | +/- 0,5 | |
13 | Длина клапана | А | 158 - 188 | 8,5 | 8,5 | 8,5 | 8,5 | 8,5 | 8,5 | 8,5 | 8,5 | 8,5 | +/- 0,5 |
Г | 158 - 188 | 17,5 | 17,5 | 17,5 | 17,5 | 17,5 | 17,5 | 17,5 | 17,5 | 17,5 | |||
14 | Ширина клапана | А | 158 - 188 | 4,5 | 4,5 | 4,5 | 4,5 | 4,5 | 4,5 | 4,5 | 4,5 | 4,5 | +/- 0,3 |
Г | 158 - 188 | 8,0 | 8,0 | 8,0 | 8,0 | 8,0 | 8,0 | 8,0 | 8,0 | 8,0 | |||
15 | Ширина клапана в концах | Г | 158 - 188 | 3,5 | 3,5 | 3,5 | 3,5 | 3,5 | 3,5 | 3,5 | 3,5 | 3,5 | +/- 0,2 |
16 | Длина входа в карман | А | 158 - 188 | 15,0 | 15,0 | 15,0 | 15,0 | 15,0 | 15,0 | 15,0 | 15,0 | 15,0 | +/- 0,5 |
В | 158 - 188 | 16,0 | 16,0 | 16,0 | 16,0 | 16,0 | 16,0 | 16,0 | 16,0 | 16,0 | |||
17 | Длина листочки | Г | 158 - 188 | 14,0 | 14,0 | 14,0 | 14,0 | 14,0 | 14,0 | 14,0 | 14,0 | 14,0 | +/- 0,2 |
18 | Ширина листочки | Г | 158 - 188 | 3,0 | 3,0 | 3,0 | 3,0 | 3,0 | 3,0 | 3,0 | 3,0 | 3,0 | +/- 0,2 |
19 | Длина бокового накладного кармана от верхнего угла до низа | В | 158 - 164 | 25,5 | 25,5 | 25,5 | 25,5 | 25,5 | 25,5 | 25,5 | 25,5 | 25,5 | +/- 0,5 |
170 - 176 | 26,5 | 26,5 | 26,5 | 26,5 | 26,5 | 26,5 | 26,5 | 26,5 | 26,5 | ||||
182 - 188 | 27,5 | 27,5 | 27,5 | 27,5 | 27,5 | 27,5 | 27,5 | 27,5 | 27,5 | ||||
20 | Ширина бокового накладного кармана посередине | В | 158 - 188 | 18,0 | 18,0 | 18,0 | 18,0 | 18,0 | 18,0 | 18,0 | 18,0 | 18,0 | +/- 0,5 |
21 | Ширина заднего накладного кармана вверху | Д | 158 - 188 | 14,0 | 14,0 | 14,0 | 14,0 | 14,0 | 14,0 | 14,0 | 14,0 | 14,0 | +/- 0,5 |
22 | Длина заднего накладного кармана посередине | Д | 158 - 188 | 15,0 | 15,0 | 15,0 | 15,0 | 15,0 | 15,0 | 15,0 | 15,0 | 15,0 | +/- 0,5 |
23 | Расстояние от шва притачивания пояса до верхнего угла усилительной накладки передних половинок брюк | В, Г | 158 | 38,5 | 38,5 | 38,5 | 38,5 | 38,5 | 38,5 | 38,5 | 38,5 | 38,5 | +/- 1,0 |
164 | 41,0 | 41,0 | 41,0 | 41,0 | 41,0 | 41,0 | 41,0 | 41,0 | 41,0 | ||||
170 | 43,5 | 43,5 | 43,5 | 43,5 | 43,5 | 43,5 | 43,5 | 43,5 | 43,5 | ||||
176 | 46,0 | 46,0 | 46,0 | 46,0 | 46,0 | 46,0 | 46,0 | 46,0 | 46,0 | ||||
182 | 48,5 | 48,5 | 48,5 | 48,5 | 48,5 | 48,5 | 48,5 | 48,5 | 48,5 | ||||
188 | 51,0 | 51,0 | 51,0 | 51,0 | 51,0 | 51,0 | 51,0 | 51,0 | 51,0 | ||||
24 | Длина усилительной накладки передних половинок брюк посередине | В, Г | 158 - 164 | 29,0 | 29,0 | 29,0 | 29,0 | 29,0 | 29,0 | 29,0 | 29,0 | 29,0 | +/- 0,5 |
170 - 176 | 31,0 | 31,0 | 31,0 | 31,0 | 31,0 | 31,0 | 31,0 | 31,0 | 31,0 | ||||
182 - 188 | 33,0 | 33,0 | 33,0 | 33,0 | 33,0 | 33,0 | 33,0 | 33,0 | 33,0 | ||||
25 | Ширина усилительной накладки передних половинок брюк вверху (внизу на 2 см меньше) | В, Г | 158 - 188 | 20,0 | 20,0 | 20,0 | 20,0 | 20,0 | 20,0 | 20,0 | 20,0 | 20,0 | +/- 0,5 |
26 | Длина усилительной накладки задних половинок брюк по среднему шву | Г | 158 - 188 | 27,0 | 28,0 | 29,0 | 30,0 | 31,0 | 32,0 | 33,0 | 34,0 | 35,0 | +/- 0,5 |
27 | Ширина усилительной накладки задних половинок брюк в самом широком месте | Г | 158 - 188 | 21,5 | 22,0 | 22,5 | 23,0 | 23,5 | 24,0 | 24,5 | 25,0 | 25,5 | +/- 0,5 |
28 | Длина пристегивающегося нагрудника посередине | В | 158 | 28,0 | 28,0 | 28,0 | 28,0 | 28,0 | 28,0 | 28,0 | 28,0 | 28,0 | +/- 1,0 |
164 | 29,0 | 29,0 | 29,0 | 29,0 | 29,0 | 29,0 | 29,0 | 29,0 | 29,0 | ||||
170 | 30,0 | 30,0 | 30,0 | 30,0 | 30,0 | 30,0 | 30,0 | 30,0 | 30,0 | ||||
176 | 31,0 | 31,0 | 31,0 | 31,0 | 31,0 | 31,0 | 31,0 | 31,0 | 31,0 | ||||
182 | 32,0 | 32,0 | 32,0 | 32,0 | 32,0 | 32,0 | 32,0 | 32,0 | 32,0 | ||||
188 | 33,0 | 33,0 | 33,0 | 33,0 | 33,0 | 33,0 | 33,0 | 33,0 | 33,0 | ||||
29 | Ширина нагрудника вверху | В | 158 - 188 | 24,5 | 25,5 | 26,5 | 27,5 | 28,5 | 29,5 | 30,5 | 31,5 | 32,5 | +/- 0,5 |
30 | Ширина нагрудника внизу | В | 158 - 188 | 41,0 | 43,0 | 45,0 | 47,0 | 49,0 | 51,0 | 53,0 | 55,0 | 57,0 | +/- 0,5 |
31 | Длина бретели | В | 158 - 188 | 67,0 | 67,0 | 67,0 | 67,0 | 67,0 | 67,0 | 67,0 | 67,0 | 67,0 | +/- 1,0 |
32 | Длина шлевки (в типе Г посередине) | А, Б, В | 158 - 188 | 5,0 | 5,0 | 5,0 | 5,0 | 5,0 | 5,0 | 5,0 | 5,0 | 5,0 | +/- 0,3 |
Г | 158 - 188 | 8,5 | 8,5 | 8,5 | 8,5 | 8,5 | 8,5 | 8,5 | 8,5 | 8,5 | |||
33 | Ширина шлевки | Г | 158 - 188 | 4,0 | 4,0 | 4,0 | 4,0 | 4,0 | 4,0 | 4,0 | 4,0 | 4,0 | +/- 0,2 |
34 | Длина съемного пояса | Г | 158 - 188 | 102,0 | 106,0 | 110,0 | 114,0 | 118,0 | 122,0 | 126,0 | 130,0 | 134,0 | +/- 1,0 |
35 | Ширина съемного пояса | Г | 158 - 188 | 5,0 | 5,0 | 5,0 | 5,0 | 5,0 | 5,0 | 5,0 | 5,0 | 5,0 | +/- 0,3 |
Тип А
Черт. 7
Черт. 8
Черт. 9
Черт. 10
Черт. 11
Тип Б
Черт. 12
Черт. 13
Черт. 14
Черт. 15
Черт. 16
Тип В
Черт. 17
Черт. 18
Черт. 19
Черт. 20
Черт. 21
Черт. 22
Тип Г
Черт. 23
Черт. 24
Черт. 25
Черт. 26
Черт. 27
Черт. 28
Черт. 29
Тип Д
Черт. 30
Черт. 31
Черт. 32
Черт. 33
Черт. 34
Тип А
Черт. 37
Черт. 38
Тип Б
Черт. 39
Черт. 40
Черт. 41
Черт. 42
Тип В
Черт. 43
Черт. 44
Черт. 45
Черт. 46
Тип Г
Черт. 47
Черт. 48
Черт. 49
Черт 50
Черт. 51
Черт. 52
Черт. 53
Тип Д
Черт. 54
Черт. 55
(Измененная редакция, Изм. N 1, 4).
2.1. Костюмы должны быть изготовлены в соответствии с требованиями настоящего стандарта, технологии поузловой обработки военной одежды и образцом, утвержденным в установленном порядке.
2.2. Материалы
Наименование материала | Нормативно-техническая документация | Назначение материала | ||||
1. Ткань костюмная хлопкополиэфирная меланжевая мерсеризованная арт. 3303, 3446: | ГОСТ 12239-76 | Для верха костюмов: | ||||
темно-синего цвета | типов Б, А | |||||
защитного цвета | типов В, Г | |||||
1а. Саржа хлопкополиэфирная мерсеризованная гладкокрашеная с малоусадочной отделкой арт. 3155 | ТУ 17 РСФСР 66-11429-87 | Для верха костюмов: | ||||
защитного цвета | типа Г | |||||
темно-синего цвета | типов А, Б | |||||
1б. Саржа хлопкополиэфирная мерсеризованная гладкокрашеная с набивкой с малоусадочной отделкой арт. 3153 | ТУ 17 РСФСР 66-11429-87 | Для верха костюмов типа Г | ||||
| ||||||
1в. Саржа хлопчатобумажная набивная мерсеризованная (рис. 2) арт. 3221, 3225 | ТУ 17 РСФСР 66-6073-85 | То же | ||||
| ||||||
2. Полотно плащевое гладкокрашеное с пропиткой арт. 3122 защитного цвета | ГОСТ 7297-75 | Для верха костюма типа В | ||||
3. Кирза двухслойная хлопчатобумажная арт. 6882, 6883 защитного цвета | ГОСТ 19196-80 | Для верха костюма типа Г | ||||
| ||||||
4. Репс рубашечный гладкокрашеный мерсеризованный арт. 871 темно-синего цвета | ГОСТ 12087-77 | Для верха костюма типа Д | ||||
5. Бязь гладкокрашеная в цвет основной ткани и серого цвета арт. 142 | ТУ РСФСР 17 60-10724-84 | В куртках для: внутренних застежек курток и клапанов карманов; обтачек пройм, вешалок, подкладки карманов, клапанов и кокеток. В брюках для: подкладки откоска, пояса, клапанов и карманов; внутренней застежки клапанов карманов; прокладок под петли; петли, обтачки нижней части нагрудника, штрипок, подзакрепок | ||||
| ||||||
6. Ткань карманная гладкокрашеная в цвет основной ткани и серого цвета арт. 3848, 3858 | ГОСТ 7896-76 | Для подкладки карманов костюма типа Г | ||||
7. Ткань карманная гладкокрашеная в цвет основной ткани и серого цвета арт. 3817 | ТУ РСФСР 17 67-11035-85 | То же | ||||
| ||||||
8. Бортовка суровая малоусадочная арт. 10178, 10138 | ГОСТ 5665-77 | Для прокладки в стойку воротника, кроме куртки типа Д; для прокладки в съемный пояс, погоны | ||||
8а. Полотно клеевое подкладочное | ГОСТ 25441-82 | Для прокладки в съемный пояс, погоны | ||||
8б. Бортовка клеевая малоусадочная арт. 10178 HI | ТУ 6-19-137-79 | Для прокладки в стойку воротника, кроме куртки типа Д, в погоны | ||||
9. Лента полульняная шириной 12 мм | ОСТ 17-148-72 | Для прокладывания в боковые срезы лацбанта, крепления металлических крючков и петель брюк | ||||
10. Лента хлопчатобумажная (киперная) в цвет основной ткани или серого цвета шириной 12 мм | ОСТ 17-466-85 | Для закрепления карманов в куртке типа Г, изготовления петель брюк типов Б и В | ||||
11. Лента хлопчатобумажная шириной 20 - 25 мм защитного и серого цвета | ОСТ 17-48-77 | Для штрипок брюк | ||||
12. Ткань кромочная клеевая | ТУ 6-19-137-79, ТУ 17-21-235-78 | Для прокладывания в цельновыкроенные борта, под петлю внешнего кармана куртки, в стойку воротника, в сгибы цельновыкроенных обтачек накладных карманов, погоны | ||||
13. Винилискожа-Т одежная водостойкая "Шторм" защитного цвета | ТУ 17-21-114-76 | Для кармана под пистолет и обойму, прокладок под кнопки, для закрепления металлических петель брюк костюма типа Г | ||||
14. Эластоискожа-Т маслобензостойкая защитного цвета | ТУ 17-21-201-77 | То же | ||||
15. Пуговицы пластмассовые из аминопласта в цвет основной ткани диаметром 17 мм, фасон 1400 | ОСТ 17-805-85 | Для курток и брюк | ||||
16. (Исключен, Изм. N 4). | ||||||
17. Крючок и петля брючные, типы 11, 12, 17 | ОСТ 17-165-79 | Для застегивания брюк | ||||
18. (Исключен, Изм. N 4). | ||||||
| ||||||
19. Нитки хлопчатобумажные в цвет ткани верха: | ГОСТ 6309-87 | |||||
11 текс x 3 x 2 (N 30/6) | Для изготовления костюмов, пришивания пуговиц, крючков и обметывания петель | |||||
16,5 текс x 3 (N 40/3) | Для обметывания срезов | |||||
8,5 текс x 3 x 2 (N 40/6) | Для обметывания с одновременным стачиванием срезов | |||||
20. Нитки армированные швейные в цвет ткани верха 44 ЛХ-1 | ОСТ 17-921-88 | Для изготовления костюмов, обметывания петель и пришивания пуговиц | ||||
21. Пряжка одношпеньковая из проволоки формованная, желтая, оцинкованная и пассивированная | ОСТ 17-602-81 | Для застегивания съемного пояса брюк | ||||
22. Блочки желтые латунные с шайбой (люверсы) или стальные оцинкованные и пассивированные диаметром 5 - 7 мм | ОСТ 17-624-87 | То же | ||||
23. Кнопка костюмная КК-5, окрашенная в защитный цвет по предварительно фосфатированной поверхности и защитного цвета | ОСТ 17-624-87 | Для застегивания карманов с клапанами костюма типа Г | ||||
24. Нагрудный знак | ОСТ 17-808-79 | На правую полочку куртки типа Г | ||||
25. Застежка-молния металлическая арт. 135, 165 мм | ОСТ 17-31-83 | Для застегивания кармана под пистолет | ||||
26. Лента эластичная шириной 10 - 12 мм | ОСТ 17-284-87 | Для стягивания по линии талии брюк типа Д, для поясов курток типа А | ||||
Примечания:
1. По согласованию с заказчиком допускается применять другие материалы по качеству не ниже указанных в табл. 3.
2. Лента хлопчатобумажная и бязь серого цвета применяется в изделиях из тканей темно-синего цвета и с набивкой.
2.3. Внешний вид
2.3.1. Костюмы должны быть изготовлены в комплекте - куртка и брюки.
2.3.2. Куртки типов А, Б, В, Г с центральной внутренней бортовой застежкой на пять пуговиц, в типе В - на шесть пуговиц, с отложным воротником.
Верхние петли в куртках типов А, Б, В, Г и нижняя в типе В - сквозные.
Куртка типа Д - с центральной бортовой застежкой на четыре пуговицы и отложным воротником.
(Измененная редакция, Изм. N 4).
2.3.3. Полочки в куртках типов Б, В, Д с одним передним и двумя боковыми накладными карманами, втачанными в боковой шов. Передний карман в куртках типа В - с застежкой внутри на пуговицу и настрочен на расстоянии 2,5 см от переднего края.
На левой полочке курток типа А - прорезной карман с клапаном, застегивающимся на две пуговицы внутренней застежкой. На подкладке прорезного кармана - внутренний накладной карман, застегивающийся на пуговицу.
Полочки в куртках типа Г с прямыми кокетками, в швах притачивания - клапаны, застегивающиеся на металлические кнопки. Под клапанами - прорезные карманы: левый - для пистолета с внутренней застежкой "молния", правый - с внутренним карманом для обоймы.
На правой полочке курток типа Г - знак различия.
2.3.4. Спинки в куртках типов А, Г - без среднего шва, с вытачками из плечевых швов, в типах Б, Д - со швом посередине, в типе В - с кокеткой и двумя складками, расположенными по шву притачивания кокетки.
2.3.5. Рукава в куртках типов А, В, Г и Д с притачными манжетами, застегивающимися на пуговицы. По шву притачивания манжет на верхних частях рукавов заложены две складки.
В куртках типа Б рукава с петлей и пуговицей на подгибе низа.
2.3.6. Куртки типов А и В с притачным поясом, типа А - с эластичной лентой в области боковых швов, типа В - с хлястиками, застегивающимися на пуговицы.
Куртки типа Г - со шлицами в боковых швах.
2.3.7. Куртки типов А, В, Г с погонами из ткани верха, втачанными в швы соединения рукавов с проймами в области плеча и пристегивающимися на пуговицу. Ширина погон в готовом виде - (5,0 +/- 0,2) см, длина - (14,0 +/- 0,3) см. Погоны должны быть прострочены на 0,5 см от края.
(Измененная редакция, Изм. N 4).
2.3.8. Воротник, борта, боковые и плечевые швы, средний шов спинки, швы рукавов, хлястики, клапаны, кокетки спинки и полочек, нижние и боковые края манжет и поясов курток настрочены или прострочены на расстоянии 0,5 - 0,7 см от края или шва.
Верхние края карманов, манжет рукавов и поясов, плечевые вытачки настрочены или прострочены на расстоянии 0,1 - 0,2 см от края или шва.
Боковые стороны и низ передних и боковых накладных карманов настрочены двумя строчками: первая - на расстоянии 0,1 - 0,2 см, вторая - на расстоянии 0,7 см от края.
2.3.9. Брюки типов А, В и Г с притачным поясом, с застежкой на металлические крючок и петлю и три-четыре пуговицы, одна из которых на поясе. Брюки типов А и В с шестью шлевками: две на передних и четыре на задних половинках брюк. Брюки типа Г - со съемным поясом и пятью фигурными шлевками: две - на передних и три на задних половинках.
2.3.10. Брюки типа Б - с лацбантом, застегивающимся на две пуговицы по боковым швам, с притачным удлиненным поясом, застегивающимся спереди на две пуговицы, с четырьмя шлевками на задних половинках, с карманами в боковых швах.
2.3.11. Верх брюк типа Д стянут по линии талии эластичной лентой; на задней правой половинке - накладной карман, застегивающийся на пуговицу.
2.3.12. Брюки типа В с нагрудником, пристегивающимся к шлевкам и навесной петле брюк пятью пуговицами.
2.3.13. Передние половинки брюк типа А - с поперечными прорезными карманами в рамку с клапанами, застегивающимися на две пуговицы внутренней застежкой, типа В - с боковыми накладными карманами и усилительными накладками, типа Г - с усилительными накладками и прорезными карманами: верхние - с листочкой, нижние - с клапаном, застегивающимся на металлические кнопки.
2.3.14. Задние половинки брюк типа Г с усилительными накладками.
2.3.15. Низ брюк типа А с двумя петлями и пуговицей на подгибе низа, типов В и Г - со штрипками, застегивающимися на пуговицы.
2.3.16. Боковые, шаговые и средний швы брюк, низ и боковые стороны нагрудника, карманы в боковых швах, клапаны, края лацбанта, верх листочек настрочены или прострочены на расстоянии 0,5 - 0,7 см от края или шва.
Верхние края накладных карманов, пояс, шлевки, бретель, штрипки, вытачки настрочены или прострочены на расстоянии 0,1 - 0,2 см от края или шва.
Усилительные накладки передних и задних половинок, боковые стороны и низ накладных карманов, боковые края листочек настрочены двумя строчками: первая - на расстоянии 0,1 - 0,2 см, вторая - на расстоянии 0,7 см от края.
Съемный пояс с двумя отделочными строчками: первая - на расстоянии 0,1 - 0,2 см, вторая - на расстоянии 1,4 - 1,7 см от края.
2.4. Основные требования к изготовлению
ИС МЕГАНОРМ: примечание. Взамен ГОСТ 20757-75 Постановлением Госстандарта СССР от 24.06.1991 N 971 с 1 июля 1992 года введен в действие ГОСТ 20757-91. |
2.4.2. Определение сортности готовых костюмов - по ГОСТ 11259-79.
2.4.3. Классификация и виды стежков, строчек и швов, применяемых для изготовления костюмов - по ГОСТ 12807-88.
Требования к стежкам, строчкам и швам - по ОСТ 17-835-80.
(Измененная редакция, Изм. N 4).
2.4.4. В готовых изделиях допускаются:
спинка со швом посередине в куртках типов А, Г;
спинка целая в куртках типов Б, Д;
полочки с цельновыкроенными подбортами и обтачкой внутренней застежки;
подборт с цельновыкроенной обтачкой внутренней застежки;
рукава двухшовные;
низ рукавов в куртках типа Б с отрезной обтачкой;
брюки типов А, Г и В с цельновыкроенным поясом;
брюки типа Б с цельновыкроенным поясом задних половинок;
обтачной гульфик и притачной откосок в брюках;
низ курток типа Г, обработанный швом вподгибку с открытым срезом;
гульфик и откосок цельновыкроенные с подкладкой и передними половинками;
накладные карманы в куртках типов Б, В и Д не втачивать в боковой шов;
накладные карманы с цельновыкроенной обтачкой или из бязи;
по требованию заказчика изготовлять брюки типа В без нагрудника;
куртки типа А изготовлять со шлицами в боковых швах, в типе В - с эластичной лентой в поясе;
куртки типа Г для офицеров изготовлять со шлевками для пристегивания погон;
штрипки и вешалки из бязи или хлопчатобумажной ленты;
петля переднего накладного кармана в куртке типа В из хлопчатобумажной ленты;
настрачивание поясов и накладных карманов курток и брюк, манжет, усилительных накладок с использованием двухигольной машины челночного стежка;
настрачивать нижние края пояса и манжет на расстоянии 0,2 см от края при обработке их на двухигольной машине;
ширина обтачки нижнего среза нагрудника в брюках типа В в готовом виде - 2,0 см;
по согласованию с заказчиком изготовлять куртки костюмов типа Б без пуговиц и петель внизу рукавов.
(Измененная редакция, Изм. N 4).
2.4.5. В куртках типа А шлевки для пристегивания погон располагают на расстоянии 1 см от шва втачивания рукавов. Длина шлевки в готовом виде 3,5 см, ширина - 1,5 см.
Внутренний накладной карман куртки настрачивают на подкладку переднего прорезного кармана. Длина кармана в готовом виде 13 см, ширина - 11 см для всех размеров и ростов.
2.4.6. Шлевки на брюках располагают:
на передних половинках:
в типах А, В, Г - по одной шлевке посередине ширины;
на задних половинках:
в типах А, В, Г - по одной шлевке у боковых швов,
в типе Б - по одной шлевке на расстоянии 3 см от боковых швов,
в типах А, Б, В - по одной шлевке на расстоянии 4 см от среднего шва,
в типе Г - одну шлевку на среднем шве.
2.4.7. Штрипки брюк для всех размеров и ростов изготовляют шириной 2 - 2,5 см, длиной 31 - 32 см.
2.4.8. Петли обметывают в следующих местах:
на внутренней застежке левого борта курток типов А, Б, Г - пять петель, типа В - шесть петель на расстоянии 1,5 см от края борта, на левой полочке курток типа Д - четыре петли на расстоянии 2 см от края борта: верхнюю - на расстоянии 2 см от уступа борта, вторую в куртках типа Г - на 4,5 - 5,5 см выше шва притачивания кокетки, нижнюю: в куртках типов А и В - посередине ширины пояса, в куртках типов Б и Г - на расстоянии 12 - 14 см от низа, в куртках типа Д - на расстоянии 16 - 18 см от низа, остальные - на равном расстоянии одна от другой;
на манжетах рукавов - одну петлю посередине ширины на расстоянии 1 - 1,5 см от конца;
внизу рукавов в куртке типа Б - одну петлю посередине ширины подгиба на расстоянии 2 - 3 см от локтевого шва в сторону переднего переката;
на внутренней застежке клапана переднего кармана в куртке типа А - два петли на расстоянии 1 см от нижнего края и 2,5 см от боковых сторон;
на внутреннем кармане - одну петлю посередине ширины на расстоянии 1 см от верхнего края;
на обтачке переднего кармана в куртке типа В - одну петлю посередине длины и ширины обтачки;
на хлястике пояса куртки - одну петлю посередине ширины на расстоянии 1,5 - 2 см от угла;
в брюках:
на гульфике брюк типов А, В, Г - две-три петли на расстоянии 1 - 1,2 см от края и на равном расстоянии между крючком, закрепкой и между собой (см. рекомендуемое приложение 1);
на левой половине пояса брюк типов А, В, Г - одну петлю посередине ширины пояса на расстоянии 1,5 см от конца;
на левой половине пояса брюк типа Б - две петли на расстоянии 1 см от верхнего и нижнего края и 1,5 см - от конца пояса;
на боковых сторонах лацбанта брюк типа Б по две петли на расстоянии 1,5 см от бокового края лацбанта: первую - на расстоянии 2 см от верхнего края, вторую - на расстоянии 12 см от первой;
на бретели брюк типа В - две-три петли посередине ширины на расстоянии 4 см от края и между собой;

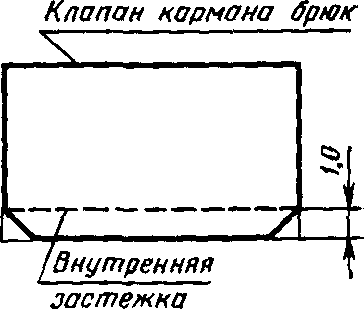

на внутренней застежке клапана кармана брюк типа А - одну петлю посередине длины на расстоянии 1 см от низа;
внизу задних половинок брюк типа А - две петли посередине ширины подгиба: первую на расстоянии 2 см от бокового шва, вторую - на расстоянии 4 см от первой;
на штрипках брюк типов В, Г - три петли посередине ширины:
первую - на расстоянии 2 см от края, остальные - на расстоянии 3,5 см от первой и между собой;
на передних и боковых шлевках брюк типа В - одну петлю посередине ширины и на расстоянии 1 см от подогнутого края;
на накладном кармане задней половинки брюк типа Д - одну петлю посередине ширины на расстоянии 1 см от верхнего края;
на погонах куртки типов А, В и Г - одну петлю посередине ширины на расстоянии 1 см от мыса.
(Измененная редакция, Изм. N 1, 2, 4).
2.4.9. Пуговицы пришивают соответственно расположению петель.
На правой полочке пуговицы пришивают: верхнюю - на расстоянии 5,5 см, остальные - на расстоянии 5 см от края борта;
на манжетах рукавов - посередине ширины на расстоянии 2 см от бокового края (в типе А - со стороны изнанки);
внизу рукавов куртки типа Б - со стороны изнанки посередине ширины подгиба на расстоянии 3 - 4 см от петли в сторону переда;
на поясе куртки типа В - две пуговицы; первую соответственно расположению петли хлястика, вторую - на расстоянии 4 см от первой;
на полочках куртки типа А - одну пуговицу для пристегивания погон на расстоянии 1 см от плечевого шва и шва втачивания воротника;
на правом конце пояса брюк типа Б - две пуговицы на расстоянии 1,5 - 2 см от конца;
на нагруднике брюк типа В со стороны изнанки - пять пуговиц на расстоянии 1 см от нижнего края и одну в правом верхнем углу;
внизу на задней половинке брюк типов В, Г - одну пуговицу посередине ширины подгиба и на расстоянии 1 см от бокового шва;
внизу на передней половинке брюк типа А - одну пуговицу посередине ширины подгиба на расстоянии 2 см от бокового шва со стороны изнанки.

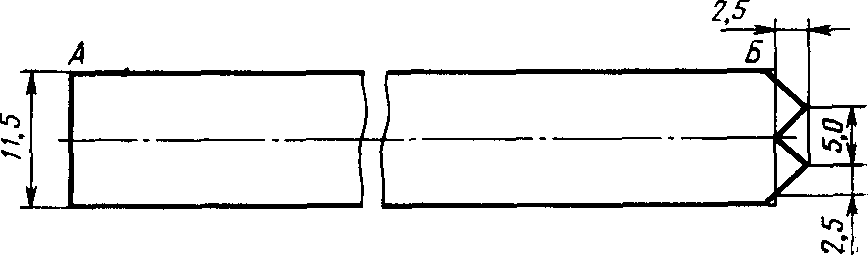

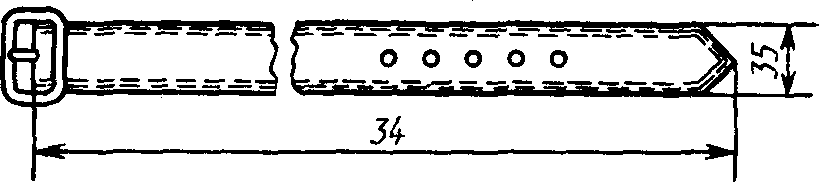

2.4.10. На конце съемного пояса брюк типа Г должно быть пять люверсов: первый - на расстоянии 16 - 17 см от конца пояса, остальные - на расстоянии 4 см друг от друга.
2.4.11. Особенности обработки, пособие для построения чертежей лекал, спецификация деталей и коды ОКП на костюмы приведены соответственно в рекомендуемых приложениях 1, 2 и справочных приложениях 3, 4.
(Измененная редакция, Изм. N 2, 4).
2.4.12. Маркировка и упаковка костюмов - по ГОСТ 19159-85.
(Введен дополнительно, Изм. N 2, 4).
ИС МЕГАНОРМ: примечание. Взамен ГОСТ 24782-81 Постановлением Госстандарта СССР от 30.03.1990 N 735 с 1 июля 1991 года введен в действие ГОСТ 24782-90. |
Правила приемки костюмов - по ГОСТ 24782-81.
Методы контроля качества костюмов - по ГОСТ 4103-82.
Транспортирование и хранение костюмов - по ГОСТ 19159-85.
Разд. 3 - 5. (Измененная редакция, Изм. N 4).
Рекомендуемое
1. Все открытые срезы должны быть обметаны.
2. Соединение боковых и плечевых срезов куртки, рукавов, боковых, шаговых и средних швов брюк, втачивание рукавов, притачивание надставок в рукавах и брюках выполняют на стачивающей машине с одновременным или последующим обметыванием срезов, запошивочным швом или швом "взамок".
Допускается боковые, шаговые и средний срезы брюк соединять на двухигольной машине цепного двухниточного или трехниточного стежка швом "взамок".
3. Соединение средних срезов спинки, плечевых, боковых, передних и локтевых срезов рукавов, боковых, шаговых и средних швов брюк, притачивание кокетки спинки, поясов курток и брюк, манжет, втачивание рукавов, верхних и нижних воротников выполняют стачным швом шириной 1 см.
Притачивание кокеток полочек выполняют швом шириной 1,5 см.
4. Настрачивание швов выполняют: плечевые швы - по спинке, середина спинки - по левой половинке, локтевые швы - по верхней части рукавов, швы соединения кокеток - по кокеткам, боковые и шаговые швы брюк - по передним половинкам, средний шов - по левой задней половинке.
Настрачивание боковых швов курток и передних швов рукавов выполняют в зависимости от наличия и расположения боковых карманов и способов втачивания рукавов.
5. Низ обрабатывают швом вподгибку с закрытым срезом:
в куртках типов Б, Г, Д - шириной 1,2 - 1,3 см;
в рукавах типа Б - шириной 2,5 см;
в брюках - шириной 3 см.
6. Внутренний срез подбортов обрабатывают швом вподгибку с закрытым срезом.
7. Низ нагрудника в брюках типа В обтачивают швом шириной 1 см и настрачивают на 0,2 см от края. Свободный срез обтачки подгибают внутрь на 0,7 см и настрачивают на нагрудник на расстоянии 0,2 см от подогнутого края.
Срезы нагрудника обрабатывают швом вподгибку с закрытым срезом: боковые срезы - швом шириной 0,5 см, верхний срез - швом шириной 2 см.
Для пристегивания нагрудника в шов притачивания пояса левой половинки брюк притачивают петлю на расстоянии 1 см от края банта.
Бретель притачивают на расстоянии 1 см от бокового края нагрудника. Ширина бретели в готовом виде 2 - 2,5 см.
8. Верхний срез брюк типа Д обрабатывают швом вподгибку с закрытым срезом двумя строчками: первая - на расстоянии 3 см от верхнего края, вторая - посередине ширины подгиба.
На левой передней половинке брюк при настрачивании внутреннего края подгиба должно быть оставлено отверстие длиной 2 см для обеспечения замены эластичной ленты.
9. Откосок цельновыкроенный с половинкой брюк обтачивают подкладкой швом шириной 0,7 см, внутренний срез подкладки откоска подгибают внутрь на 1 см и настрачивают на откосок.
Внутренние срезы гульфика обтачивают цельновыкроенной подкладкой банта швом шириной 0,7 см или обметывают на специальной машине, уравнивая внутренние срезы гульфика и подкладки банта. Отделочную строчку банта прокладывают по намеченной линии.
Внизу гульфика на расстоянии 0,5 см от надсечки ставят закрепку на специальной или универсальной машине.
Количество петель на гульфике должно соответствовать указанному в таблице.
Закрепки между петлями и в верхней части гульфика выполняют на специальной или универсальной машине.
Размер, см | Количество петель | |
Обхват груди | Рост | |
88 - 100 | 158 - 170 | 2 |
104 - 120 | 164 - 170 | 3 |
88 - 120 | 176 - 188 | 3 |
10. Подкладку прорезных карманов курток в готовом виде для всех размеров и ростов изготовляют:
в типе А - длиной 16,5 см, шириной 15,5 см;
в типе Г - длиной 16,5 см, шириной 19 см.
11. Подкладку прорезных карманов брюк в готовом виде для всех размеров и ростов изготовляют:
в типе А - длиной 24 см, шириной 18 см;
в типе Б - длиной 36 см, шириной 17,5 см;
в типе Г: карман с листочкой - длиной 15 см, шириной 16 см, карман с клапаном - длиной 17 см, шириной 19,5 см.
(Измененная редакция, Изм. N 3, 4).
Рекомендуемое

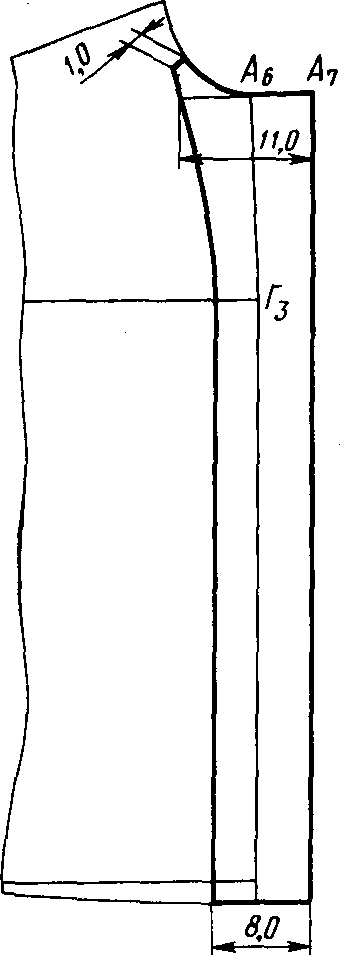

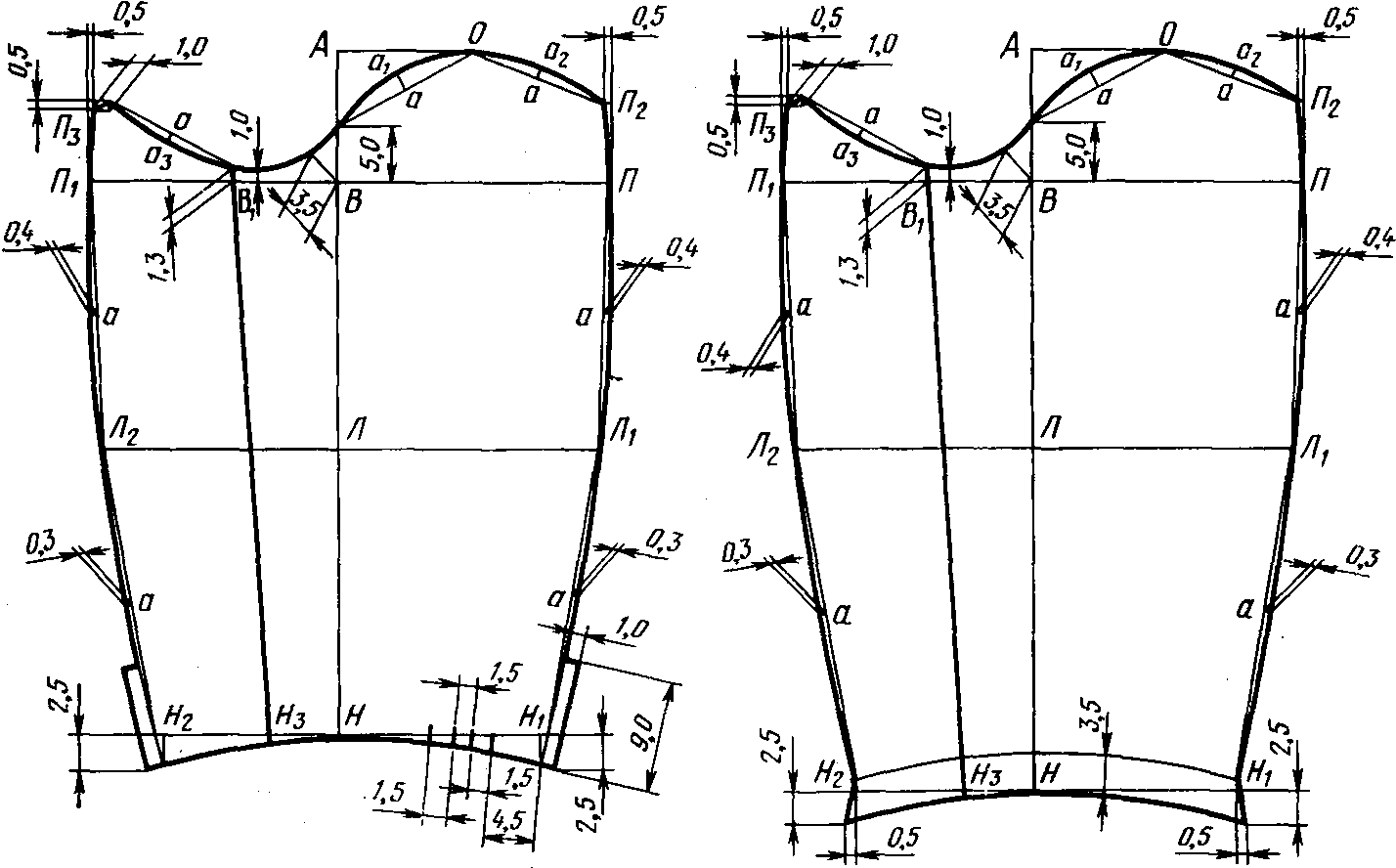

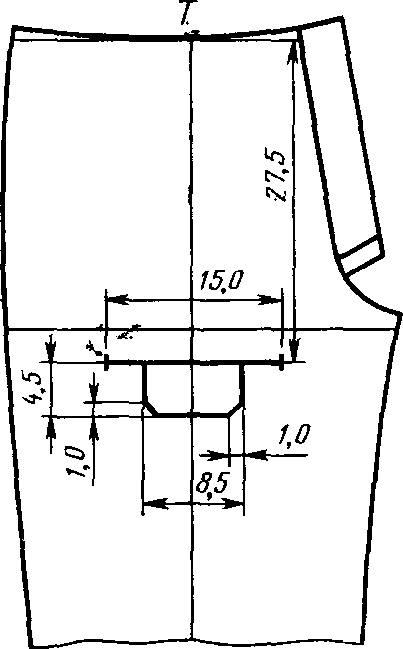

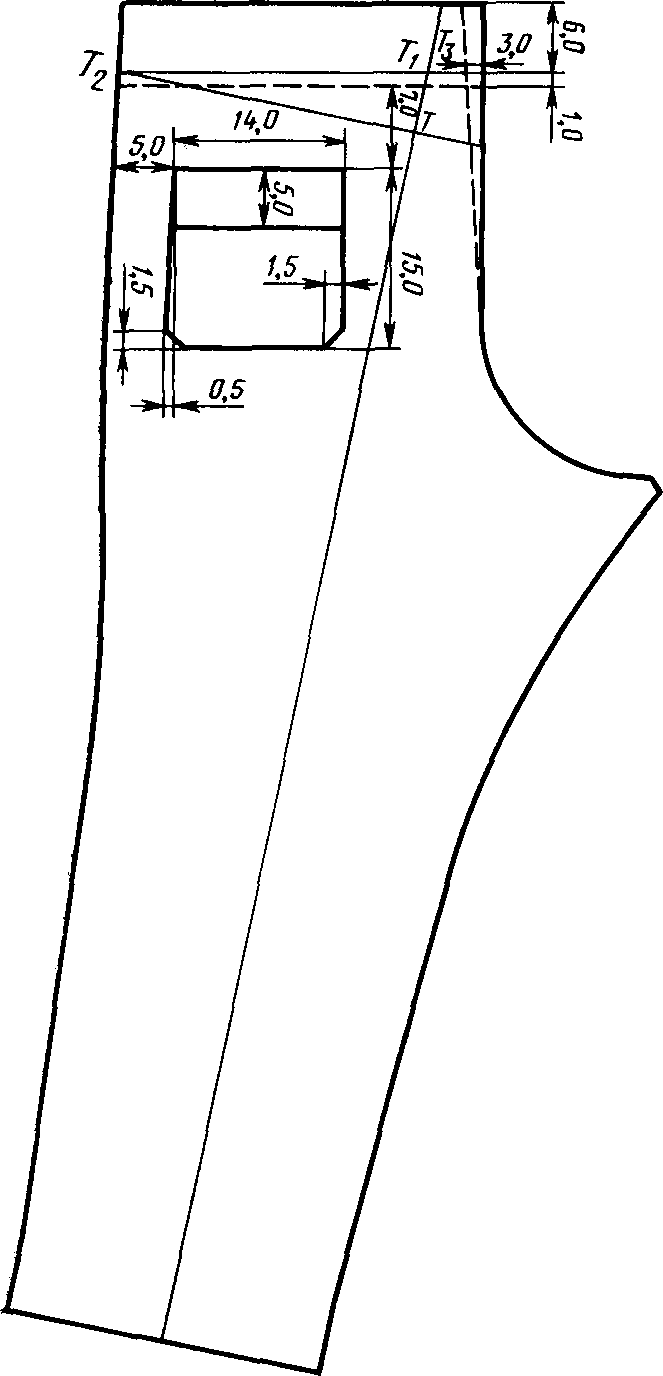

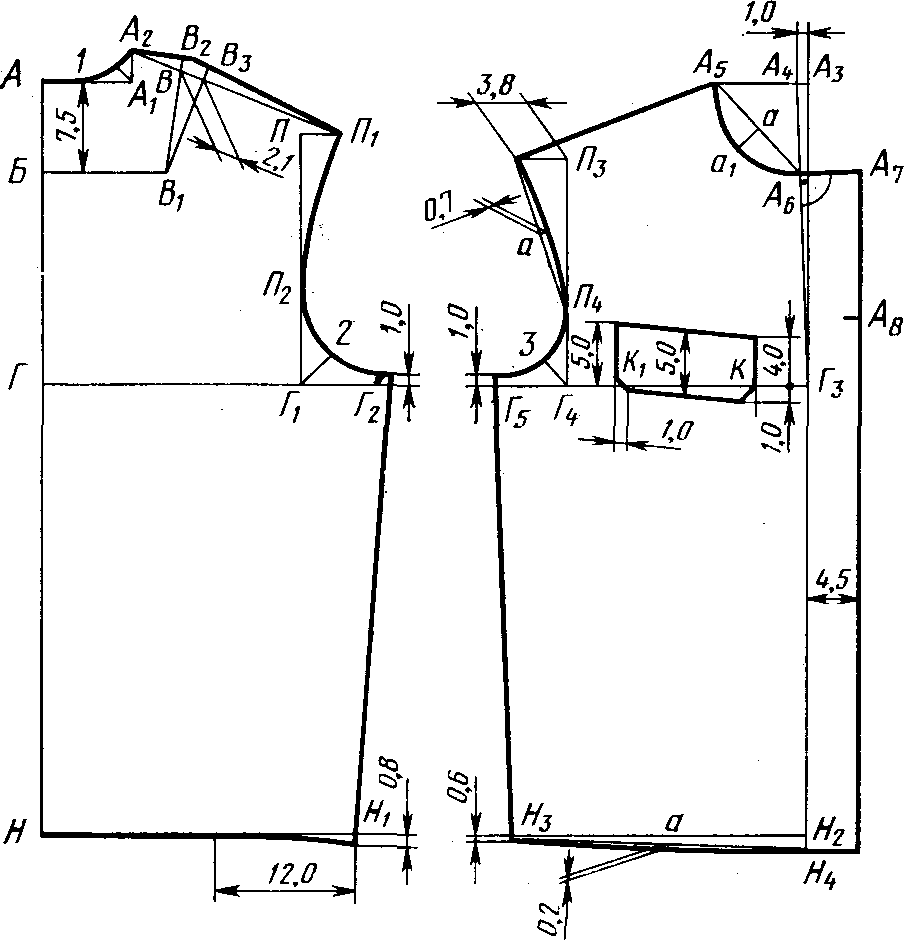

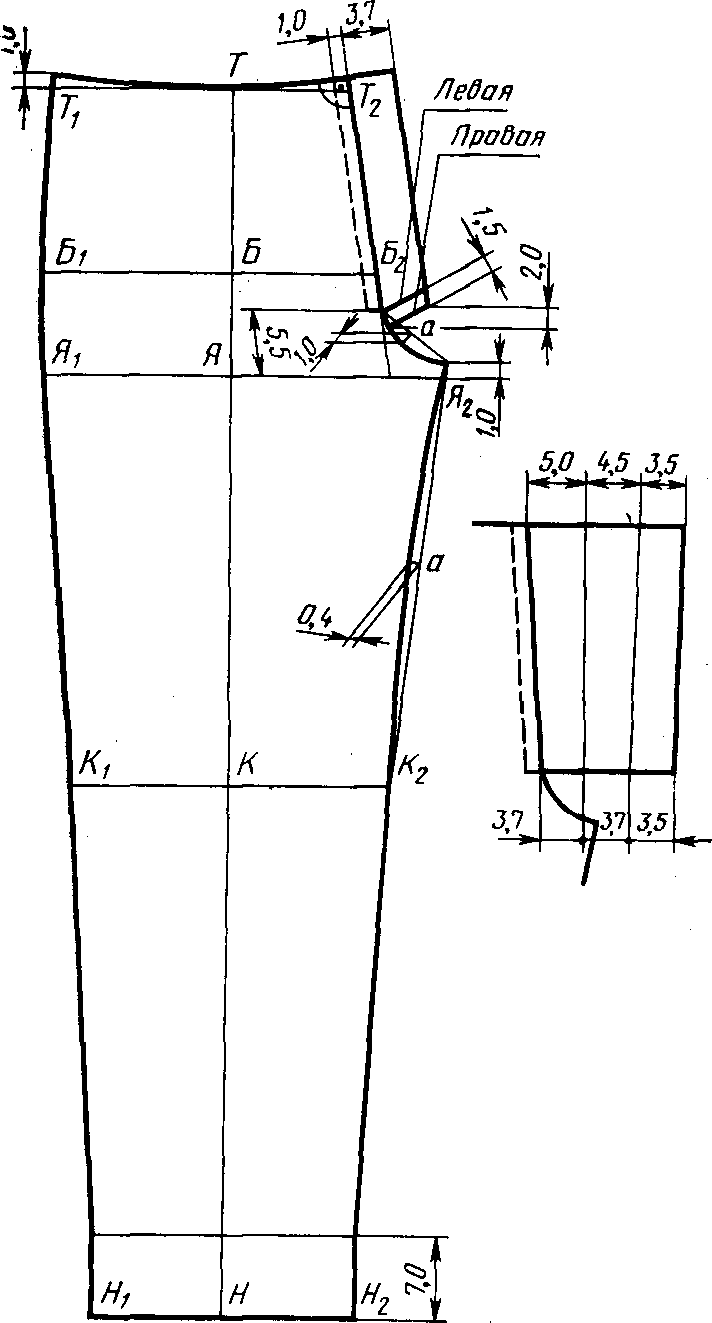

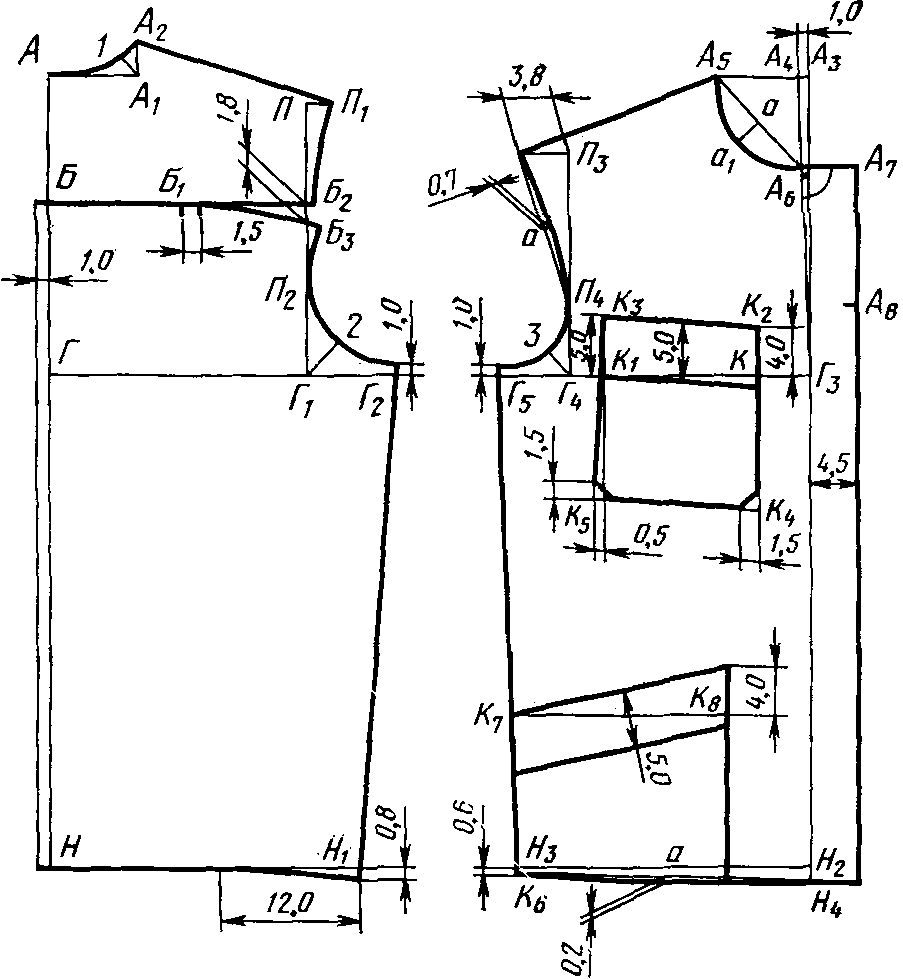

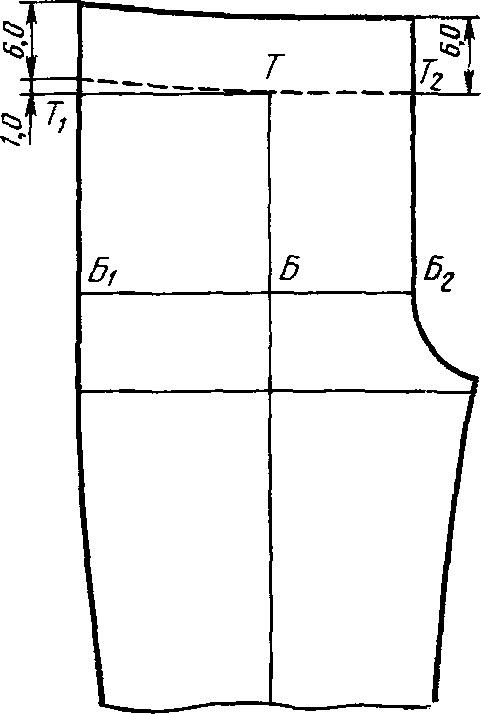

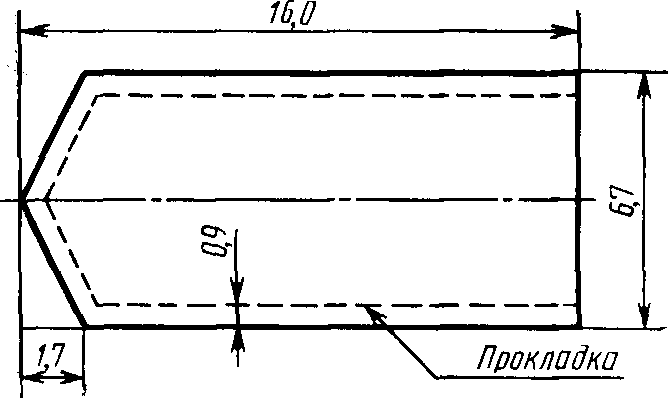

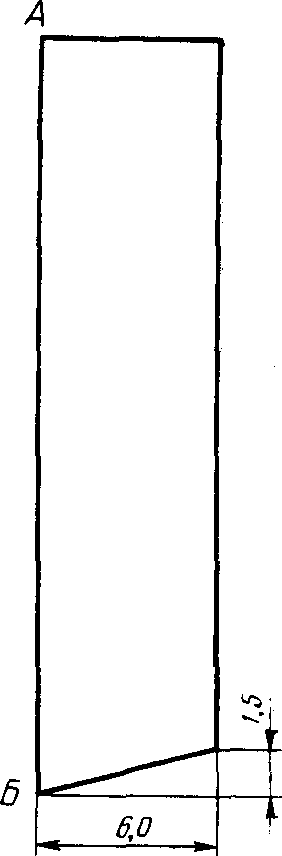

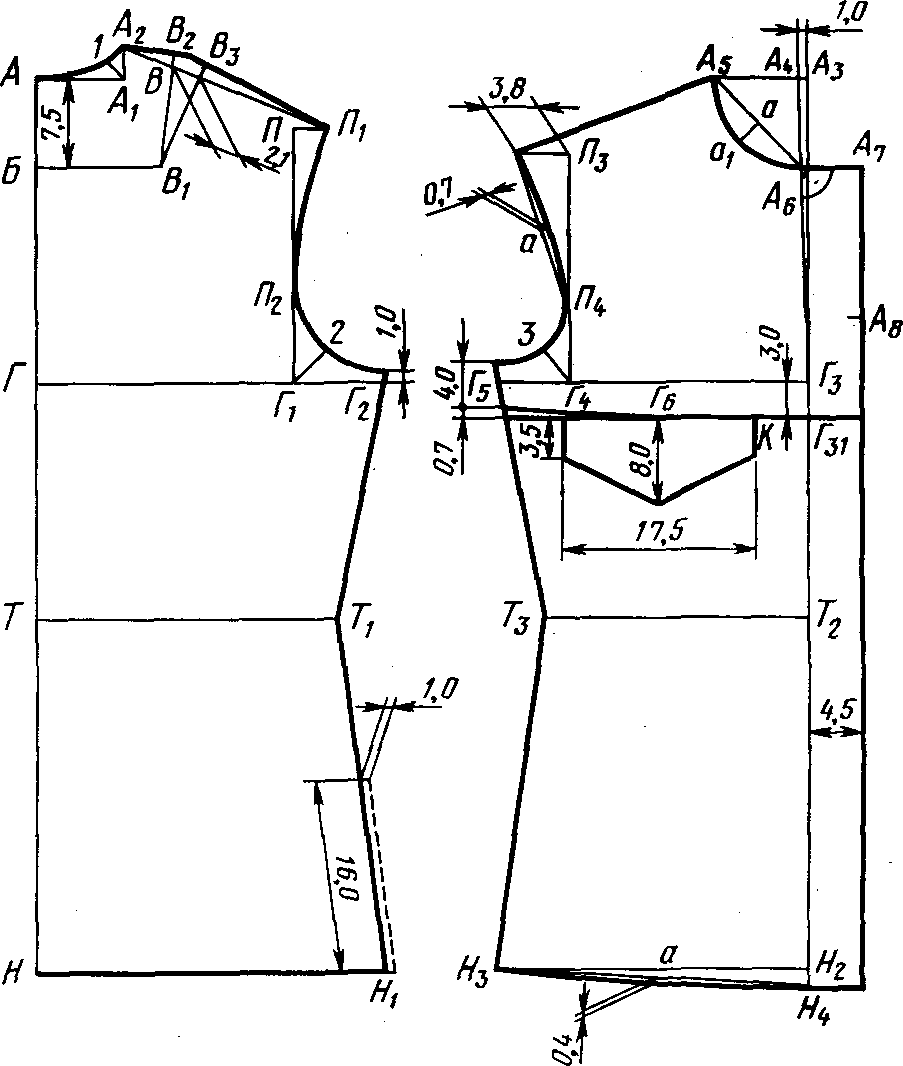

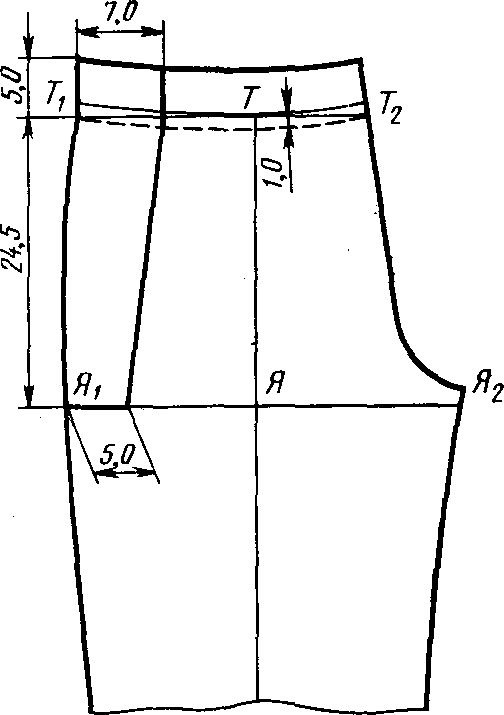

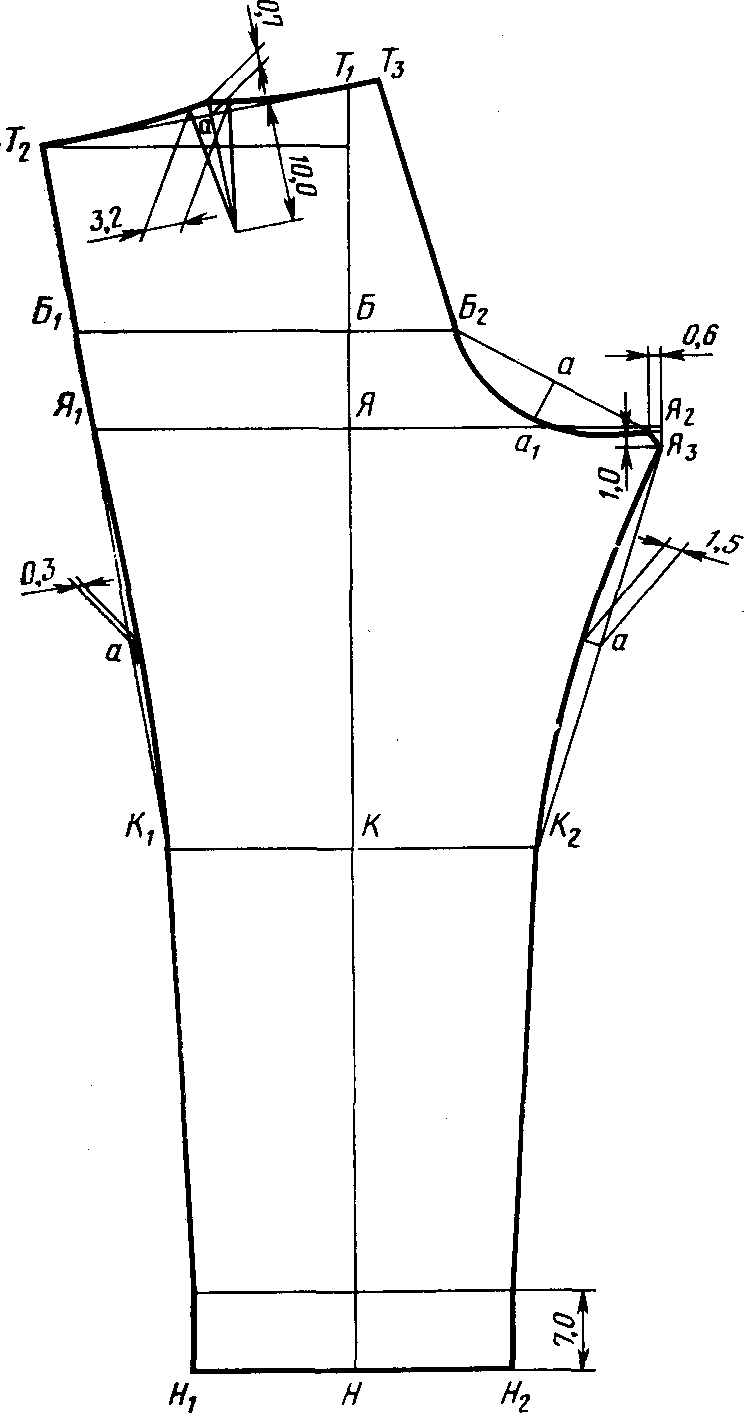

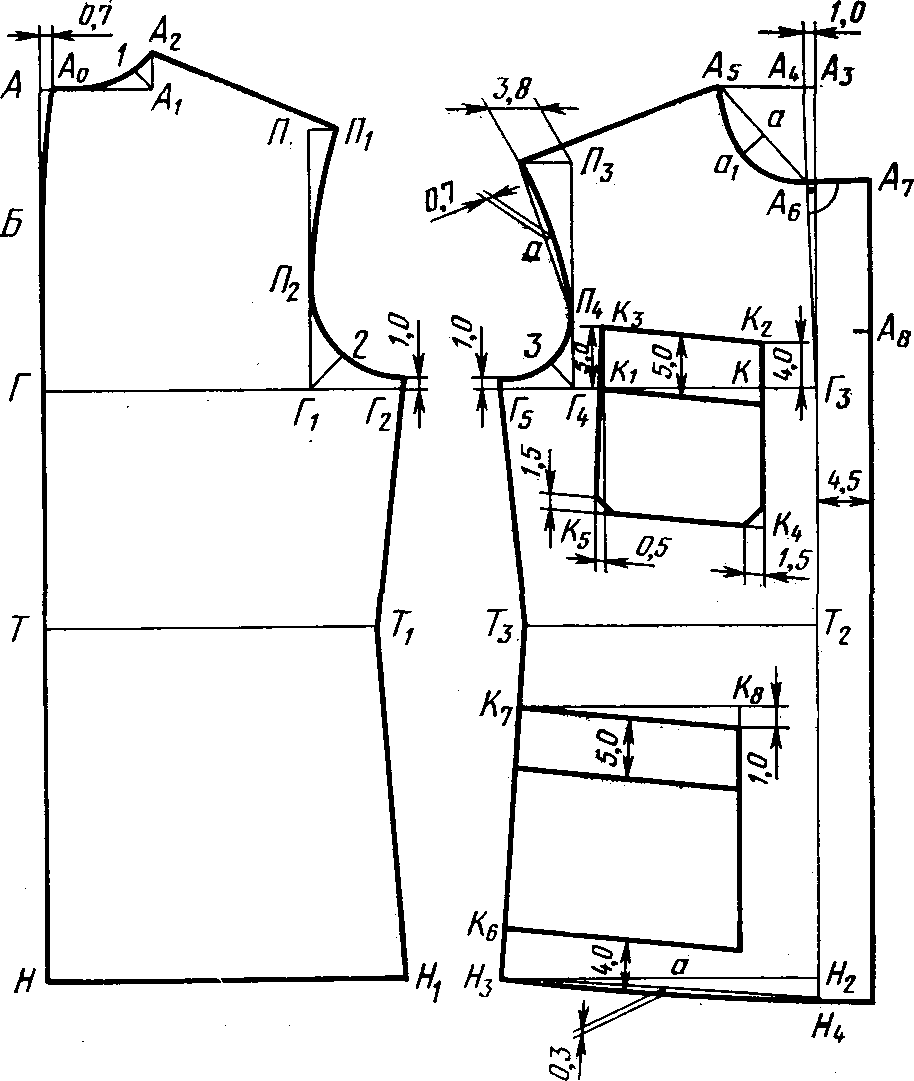

ДЛЯ ПОСТРОЕНИЯ ЧЕРТЕЖЕЙ ЛЕКАЛ КОСТЮМОВ
см
Обозначение конструктивной линии на чертеже | Тип | Рост | Обхват груди | ||||||||
88 | 92 | 96 | 100 | 104 | 108 | 112 | 116 | 120 | |||
Куртка | |||||||||||
АБ | Б, Д | 158 - 188 | 12,9 | 13,1 | 13,3 | 13,5 | 13,7 | 13,9 | 14,1 | 14,3 | 14,5 |
В | 158 - 188 | 11,1 | 11,3 | 11,5 | 11,7 | 11,9 | 12,1 | 12,3 | 12,5 | 12,7 | |
АГ | А, Б, В, Г, Д | 158 - 188 | 25,5 | 26,0 | 26,5 | 27,0 | 27,5 | 28,0 | 28,5 | 29,0 | 29,5 |
АТ | Б, Г, Д | 158 | 43,6 | 43,9 | 44,2 | 44,5 | 44,8 | 45,1 | 45,4 | 45,7 | 46,0 |
164 | 44,6 | 44,9 | 45,2 | 45,5 | 45,8 | 46,1 | 46,4 | 46,7 | 47,0 | ||
170 | 45,6 | 45,9 | 46,2 | 46,5 | 46,8 | 47,1 | 47,4 | 47,7 | 48,0 | ||
176 | 46,6 | 46,9 | 47,2 | 47,5 | 47,8 | 48,1 | 48,4 | 48,7 | 49,0 | ||
182 | 47,6 | 47,9 | 48,2 | 48,5 | 48,8 | 49,1 | 49,4 | 49,7 | 50,0 | ||
188 | 48,6 | 48,9 | 49,2 | 49,5 | 49,8 | 50,1 | 50,4 | 50,7 | 51,0 | ||
АН | А | 158 | 59,0 | 59,0 | 59,0 | 59,0 | 59,0 | 59,0 | 59,0 | 59,0 | 59,0 |
164 | 61,0 | 61,0 | 61,0 | 61,0 | 61,0 | 61,0 | 61,0 | 61,0 | 61,0 | ||
170 | 63,0 | 63,0 | 63,0 | 63,0 | 63,0 | 63,0 | 63,0 | 63,0 | 63,0 | ||
176 | 65,0 | 65,0 | 65,0 | 65,0 | 65,0 | 65,0 | 65,0 | 65,0 | 65,0 | ||
182 | 67,0 | 67,0 | 67,0 | 67,0 | 67,0 | 67,0 | 67,0 | 67,0 | 67,0 | ||
188 | 69,0 | 69,0 | 69,0 | 69,0 | 69,0 | 69,0 | 69,0 | 69,0 | 69,0 | ||
Б, Г, Д | 158 | 71,0 | 71,0 | 71,0 | 71,0 | 71,0 | 71,0 | 71,0 | 71,0 | 71,0 | |
164 | 73,0 | 73,0 | 73,0 | 73,0 | 73,0 | 73,0 | 73,0 | 73,0 | 73,0 | ||
170 | 75,0 | 75,0 | 75,0 | 75,0 | 75,0 | 75,0 | 75,0 | 75,0 | 75,0 | ||
176 | 77,0 | 77,0 | 77,0 | 77,0 | 77,0 | 77,0 | 77,0 | 77,0 | 77,0 | ||
182 | 79,0 | 79,0 | 79,0 | 79,0 | 79,0 | 79,0 | 79,0 | 79,0 | 79,0 | ||
188 | 81,0 | 81,0 | 81,0 | 81,0 | 81,0 | 81,0 | 81,0 | 81,0 | 81,0 | ||
В | 158 | 63,0 | 63,0 | 63,0 | 63,0 | 63,0 | 63,0 | 63,0 | 63,0 | 63,0 | |
164 | 65,0 | 65,0 | 65,0 | 65,0 | 65,0 | 65,0 | 65,0 | 65,0 | 65,0 | ||
170 | 67,0 | 67,0 | 67,0 | 67,0 | 67,0 | 67,0 | 67,0 | 67,0 | 67,0 | ||
176 | 69,0 | 69,0 | 69,0 | 69,0 | 69,0 | 69,0 | 69,0 | 69,0 | 69,0 | ||
182 | 71,0 | 71,0 | 71,0 | 71,0 | 71,0 | 71,0 | 71,0 | 71,0 | 71,0 | ||
188 | 73,0 | 73,0 | 73,0 | 73,0 | 73,0 | 73,0 | 73,0 | 73,0 | 73,0 | ||
АА1 | А, В, Г | 158 - 188 | 7,4 | 7,6 | 7,8 | 8,0 | 8,2 | 8,4 | 8,6 | 8,8 | 9,0 |
А0А1 | Б, Д | 158 - 188 | 8,4 | 8,6 | 8,8 | 9,0 | 9,2 | 9,4 | 9,6 | 9,8 | 10,0 |
А1А2 | А, Б, В, Г, Д | 158 - 188 | 2,7 | 2,8 | 2,9 | 3,0 | 3,1 | 3,2 | 3,3 | 3,4 | 3,5 |
А11 | А, Б, В, Г, Д | 158 - 188 | 1,8 | 1,8 | 1,9 | 1,9 | 2,0 | 2,0 | 2,1 | 2,1 | 2,1 |
ГГ1 | А, В, Г | 158 - 188 | 22,0 | 22,6 | 23,2 | 23,8 | 24,4 | 25,0 | 25,6 | 26,2 | 26,8 |
Б, Д | 158 - 188 | 23,0 | 23,6 | 24,2 | 24,8 | 25,4 | 26,0 | 26,6 | 27,2 | 27,8 | |
ГГ2 | А, В, Г | 158 - 188 | 28,2 | 29,2 | 30,2 | 31,2 | 32,2 | 33,2 | 34,2 | 35,2 | 36,2 |
Б, Д | 158 - 188 | 29,2 | 30,2 | 31,2 | 32,2 | 33,2 | 34,2 | 35,2 | 36,2 | 37,2 | |
Г1П | А, Г | 158 - 188 | 20,8 | 21,3 | 21,8 | 22,3 | 22,8 | 23,3 | 23,8 | 24,3 | 24,8 |
Б, Д | 158 - 188 | 21,3 | 21,8 | 22,3 | 22,8 | 23,3 | 23,8 | 24,3 | 24,8 | 25,3 | |
В | 158 - 188 | 23,0 | 23,5 | 24,0 | 24,5 | 25,0 | 25,5 | 26,0 | 26,5 | 27,0 | |
Г1П2 | А, Б, Г, Д | 158 - 188 | 10,0 | 10,2 | 10,4 | 10,6 | 10,8 | 11,0 | 11,2 | 11,4 | 11,6 |
В | 158 - 188 | 8,5 | 8,7 | 8,9 | 9,1 | 9,3 | 9,5 | 9,7 | 9,9 | 10,1 | |
Г12 | А, Б, В, Г, Д | 158 - 188 | 3,6 | 3,7 | 3,8 | 3,9 | 4,0 | 4,1 | 4,2 | 4,3 | 4,4 |
ПП1 | А, Г | 158 - 188 | 2,7 | 2,8 | 2,9 | 3,0 | 3,1 | 3,2 | 3,3 | 3,4 | 3,5 |
В | 158 - 188 | 1,6 | 1,7 | 1,8 | 1,9 | 2,0 | 2,1 | 2,2 | 2,3 | 2,4 | |
Б, Д | 158 - 188 | 2,3 | 2,4 | 2,5 | 2,6 | 2,7 | 2,8 | 2,9 | 3,0 | 3,1 | |
А2В | А, Г | 158 - 188 | 4,4 | 4,6 | 4,8 | 5,0 | 5,2 | 5,4 | 5,6 | 5,8 | 6,0 |
БВ1 | А, Г | 158 - 188 | 10,3 | 10,7 | 11,1 | 11,5 | 11,9 | 12,3 | 12,7 | 13,1 | 13,5 |
В1В3 = В1В2 | А, Г | 158 - 188 | 9,3 | 9,4 | 9,5 | 9,6 | 9,7 | 9,8 | 9,9 | 10,0 | 10,1 |
ББ1 | В | 158 - 188 | 11,5 | 12,0 | 12,5 | 13,0 | 13,5 | 14,0 | 14,5 | 15,0 | 15,5 |
ББ2 | В | 158 - 188 | 22,5 | 23,1 | 23,7 | 24,3 | 24,9 | 25,5 | 26,1 | 26,7 | 27,3 |
ББ3 | В | 158 - 188 | 23,0 | 23,6 | 24,2 | 24,8 | 25,4 | 26,0 | 26,6 | 27,2 | 27,8 |
ТТ1 | Б, Д | 158 - 188 | 27,2 | 28,2 | 29,2 | 30,2 | 31,2 | 32,2 | 33,2 | 34,2 | 35,2 |
Г | 158 - 188 | 25,2 | 26,2 | 27,2 | 28,2 | 29,2 | 30,2 | 31,2 | 32,2 | 33,2 | |
НН1 | А | 158 - 188 | 26,0 | 27,0 | 28,0 | 29,0 | 30,0 | 31,0 | 32,0 | 33,0 | 34,0 |
В | 158 - 188 | 25,0 | 26,0 | 27,0 | 28,0 | 29,0 | 30,0 | 31,0 | 32,0 | 33,0 | |
Г | 158 - 188 | 28,2 | 29,2 | 30,2 | 31,2 | 32,2 | 33,2 | 34,2 | 35,2 | 36,2 | |
Б, Д | 158 - 188 | 29,2 | 30,2 | 31,2 | 32,2 | 33,2 | 34,2 | 35,2 | 36,2 | 37,2 | |
А3Г3 | А, Б, В, Г, Д | 158 - 188 | 25,3 | 25,9 | 26,5 | 27,1 | 27,7 | 28,3 | 28,9 | 29,5 | 30,1 |
А3Т2 | Б, Г, Д | 158 | 43,5 | 43,9 | 44,3 | 44,7 | 45,1 | 45,5 | 45,9 | 46,3 | 46,7 |
164 | 44,5 | 44,9 | 45,3 | 45,7 | 46,1 | 46,5 | 46,9 | 47,3 | 47,7 | ||
170 | 45,5 | 45,9 | 46,3 | 46,7 | 47,1 | 47,5 | 47,9 | 48,3 | 48,7 | ||
176 | 46,5 | 46,9 | 47,3 | 47,7 | 48,1 | 48,5 | 48,9 | 49,3 | 49,7 | ||
182 | 47,5 | 47,9 | 48,3 | 48,7 | 49,1 | 49,5 | 49,9 | 50,3 | 50,7 | ||
188 | 48,5 | 48,9 | 49,3 | 49,7 | 50,1 | 50,5 | 50,9 | 51,3 | 51,7 | ||
А3Н2 | А | 158 | 58,9 | 59,0 | 59,1 | 59,2 | 59,3 | 59,4 | 59,5 | 59,6 | 59,7 |
164 | 60,9 | 61,0 | 61,1 | 61,2 | 61,3 | 61,4 | 61,5 | 61,6 | 61,7 | ||
170 | 62,9 | 63,0 | 63,1 | 63,2 | 63,3 | 63,4 | 63,5 | 63,6 | 63,7 | ||
176 | 64,9 | 65,0 | 65,1 | 65,2 | 65,3 | 65,4 | 65,5 | 65,6 | 65,7 | ||
182 | 66,9 | 67,0 | 67,1 | 67,2 | 67,3 | 67,4 | 67,5 | 67,6 | 67,7 | ||
188 | 68,9 | 69,0 | 69,1 | 69,2 | 69,3 | 69,4 | 69,5 | 69,6 | 69,7 | ||
Б, Г, Д | 158 | 70,9 | 71,0 | 71,1 | 71,2 | 71,3 | 71,4 | 71,5 | 71,6 | 71,7 | |
164 | 72,9 | 73,0 | 73,1 | 73,2 | 73,3 | 73,4 | 73,5 | 73,6 | 73,7 | ||
170 | 74,9 | 75,0 | 75,1 | 75,2 | 75,3 | 75,4 | 75,5 | 75,6 | 75,7 | ||
176 | 76,9 | 77,0 | 77,1 | 77,2 | 77,3 | 77,4 | 77,5 | 77,6 | 77,7 | ||
182 | 78,9 | 79,0 | 79,1 | 79,2 | 79,3 | 79,4 | 79,5 | 79,6 | 79,7 | ||
188 | 80,9 | 81,0 | 81,1 | 81,2 | 81,3 | 81,4 | 81,5 | 81,6 | 81,7 | ||
В | 158 | 62,9 | 63,0 | 63,1 | 63,2 | 63,3 | 63,4 | 63,5 | 63,6 | 63,7 | |
164 | 64,9 | 65,0 | 65,1 | 65,2 | 65,3 | 65,4 | 65,5 | 65,6 | 65,7 | ||
170 | 66,9 | 67,0 | 67,1 | 67,2 | 67,3 | 67,4 | 67,5 | 67,6 | 67,7 | ||
176 | 68,9 | 69,0 | 69,1 | 69,2 | 69,3 | 69,4 | 69,5 | 69,6 | 69,7 | ||
182 | 70,9 | 71,0 | 71,1 | 71,2 | 71,3 | 71,4 | 71,5 | 71,6 | 71,7 | ||
188 | 72,9 | 73,0 | 73,1 | 73,2 | 73,3 | 73,4 | 73,5 | 73,6 | 73,7 | ||
А4А5 | А, Б, В, Г, Д | 158 - 188 | 7,0 | 7,2 | 7,4 | 7,6 | 7,8 | 8,0 | 8,2 | 8,4 | 8,6 |
А4А6 | А, Б, В, Г, Д | 158 - 188 | 7,7 | 7,9 | 8,1 | 8,3 | 8,5 | 8,7 | 8,9 | 9,1 | 9,3 |
аа1 | А, Б, В, Г, Д | 158 - 188 | 2,2 | 2,3 | 2,4 | 2,5 | 2,6 | 2,7 | 2,8 | 2,9 | 3,0 |
Г3Г4 | А, Б, В, Г, Д | 158 - 188 | 20,7 | 21,3 | 21,9 | 22,5 | 23,1 | 23,7 | 24,3 | 24,9 | 25,5 |
Г3Г5 | А, Б, В, Г, Д | 158 - 188 | 26,8 | 27,8 | 28,8 | 29,8 | 30,8 | 31,8 | 32,8 | 33,8 | 34,8 |
Г4П3 | А, Б, В, Д | 158 - 188 | 19,3 | 19,7 | 20,1 | 20,5 | 20,9 | 21,3 | 21,7 | 22,1 | 22,5 |
Г | 158 - 188 | 19,8 | 20,2 | 20,6 | 21,0 | 21,4 | 21,8 | 22,2 | 22,6 | 23,0 | |
Г4П4 | А, Б, В, Д | 158 - 188 | 6,7 | 6,8 | 6,9 | 7,0 | 7,1 | 7,2 | 7,3 | 7,4 | 7,5 |
Г | 158 - 188 | 7,2 | 7,3 | 7,4 | 7,5 | 7,6 | 7,7 | 7,8 | 7,9 | 8,0 | |
Г4З | А, Б, В, Д | 158 - 188 | 2,8 | 2,9 | 3,0 | 3,1 | 3,2 | 3,3 | 3,4 | 3,5 | 3,6 |
Г | 158 - 188 | 3,4 | 3,5 | 3,6 | 3,7 | 3,8 | 3,9 | 4,0 | 4,1 | 4,2 | |
Г31Г6 | Г | 158 - 188 | 11,0 | 11,5 | 12,0 | 12,5 | 13,0 | 13,5 | 14,0 | 14,5 | 15,0 |
Т2Т3 | Б, Д | 158 - 188 | 24,8 | 25,8 | 26,8 | 27,8 | 28,8 | 29,8 | 30,8 | 31,8 | 32,8 |
Г | 158 - 188 | 23,8 | 24,8 | 25,8 | 26,8 | 27,8 | 28,8 | 29,8 | 30,8 | 31,8 | |
Н2Н3 | А, В | 158 - 188 | 25,5 | 26,5 | 27,5 | 28,5 | 29,5 | 30,5 | 31,5 | 32,5 | 33,5 |
Б, Г, Д | 158 - 188 | 26,8 | 27,8 | 28,8 | 29,8 | 30,8 | 31,8 | 32,8 | 33,8 | 34,8 | |
Н2Н4 | А, Б, В, Г, Д | 158 - 188 | 1,7 | 1,8 | 1,9 | 2,0 | 2,1 | 2,2 | 2,3 | 2,4 | 2,5 |
Г3К (Г31К) | А, Б, В, Г, Д | 158 - 188 | 4,7 | 4,9 | 5,1 | 5,3 | 5,5 | 5,7 | 5,9 | 6,1 | 6,3 |
КК1 | А | 158 - 188 | 12,5 | 12,5 | 12,5 | 12,5 | 12,5 | 12,5 | 12,5 | 12,5 | 12,5 |
Б, В, Д | 158 - 188 | 14,0 | 14,0 | 14,0 | 14,0 | 14,0 | 14,0 | 14,0 | 14,0 | 14,0 | |
К2К4 = К3К5 | Б, В, Д | 158 - 188 | 16,0 | 16,0 | 16,0 | 16,0 | 16,0 | 16,0 | 16,0 | 16,0 | 16,0 |
К6К7 | Б, Д | 158 - 188 | 19,5 | 19,5 | 19,5 | 19,5 | 19,5 | 19,5 | 19,5 | 19,5 | 19,5 |
В | 158 - 188 | 14,0 | 14,0 | 14,0 | 14,0 | 14,0 | 14,0 | 14,0 | 14,0 | 14,0 | |
К7К8 | Б, Д | 158 - 188 | 19,0 | 19,0 | 19,0 | 19,0 | 19,0 | 19,0 | 19,0 | 19,0 | 19,0 |
В | 158 - 188 | 18,7 | 18,7 | 18,7 | 18,7 | 18,7 | 18,7 | 18,7 | 18,7 | 18,7 | |
А7А8 | А, Б, В, Г, Д | 158 | 11,0 | 11,0 | 11,0 | 11,0 | 11,0 | 11,0 | 11,0 | 11,0 | 11,0 |
164 | 11,5 | 11,5 | 11,5 | 11,5 | 11,5 | 11,5 | 11,5 | 11,5 | 11,5 | ||
170 | 12,0 | 12,0 | 12,0 | 12,0 | 12,0 | 12,0 | 12,0 | 12,0 | 12,0 | ||
176 | 12,5 | 12,5 | 12,5 | 12,5 | 12,5 | 12,5 | 12,5 | 12,5 | 12,5 | ||
182 | 13,0 | 13,0 | 13,0 | 13,0 | 13,0 | 13,0 | 13,0 | 13,0 | 13,0 | ||
188 | 13,5 | 13,5 | 13,5 | 13,5 | 13,5 | 13,5 | 13,5 | 13,5 | 13,5 | ||
АВ | А, Б, В, Г, Д | 158 - 188 | 11,1 | 11,4 | 11,7 | 12,0 | 12,3 | 12,6 | 12,9 | 13,2 | 13,5 |
АЛ | А, Б, В, Г, Д | 158 | 34,1 | 34,4 | 34,7 | 35,0 | 35,3 | 35,6 | 35,9 | 36,2 | 36,5 |
164 | 35,1 | 35,4 | 35,7 | 36,0 | 36,3 | 36,6 | 36,9 | 37,2 | 37,5 | ||
170 | 36,1 | 36,4 | 36,7 | 37,0 | 37,3 | 37,6 | 37,9 | 38,2 | 38,5 | ||
176 | 37,1 | 37,4 | 37,7 | 38,0 | 38,3 | 38,6 | 38,9 | 39,2 | 39,5 | ||
182 | 38,1 | 38,4 | 38,7 | 39,0 | 39,3 | 39,6 | 39,9 | 40,2 | 40,5 | ||
188 | 39,1 | 39,4 | 39,7 | 40,0 | 40,3 | 40,6 | 40,9 | 41,2 | 41,5 | ||
АН | А, В, Г, Д | 158 | 58,5 | 58,5 | 58,5 | 58,5 | 58,5 | 58,5 | 58,5 | 58,5 | 58,5 |
164 | 60,5 | 60,5 | 60,5 | 60,5 | 60,5 | 60,5 | 60,5 | 60,5 | 60,5 | ||
170 | 62,5 | 62,5 | 62,5 | 62,5 | 62,5 | 62,5 | 62,5 | 62,5 | 62,5 | ||
176 | 64,5 | 64,5 | 64,5 | 64,5 | 64,5 | 64,5 | 64,5 | 64,5 | 64,5 | ||
182 | 66,5 | 66,5 | 66,5 | 66,5 | 66,5 | 66,5 | 66,5 | 66,5 | 66,5 | ||
188 | 68,5 | 68,5 | 68,5 | 68,5 | 68,5 | 68,5 | 68,5 | 68,5 | 68,5 | ||
Б | 158 | 63,5 | 63,5 | 63,5 | 63,5 | 63,5 | 63,5 | 63,5 | 63,5 | 63,5 | |
164 | 65,5 | 65,5 | 65,5 | 65,5 | 65,5 | 65,5 | 65,5 | 65,5 | 65,5 | ||
170 | 67,5 | 67,5 | 67,5 | 67,5 | 67,5 | 67,5 | 67,5 | 67,5 | 67,5 | ||
176 | 69,5 | 69,5 | 69,5 | 69,5 | 69,5 | 69,5 | 69,5 | 69,5 | 69,5 | ||
182 | 71,5 | 71,5 | 71,5 | 71,5 | 71,5 | 71,5 | 71,5 | 71,5 | 71,5 | ||
188 | 73,5 | 73,5 | 73,5 | 73,5 | 73,5 | 73,5 | 73,5 | 73,5 | 73,5 | ||
АО | А, Б, В, Г, Д | 158 - 188 | 11,6 | 11,9 | 12,2 | 12,5 | 12,8 | 13,1 | 13,4 | 13,7 | 14,0 |
ВП | А, Б, В, Г, Д | 158 - 188 | 23,4 | 24,1 | 24,8 | 25,5 | 26,2 | 26,9 | 27,6 | 28,3 | 29,0 |
ПП1 | А, Б, В, Г, Д | 158 - 188 | 44,8 | 46,2 | 47,6 | 49,0 | 50,4 | 51,8 | 53,2 | 54,6 | 56,0 |
ПП2 = П1П3 | А, Б, В, Г, Д | 158 - 188 | 6,4 | 6,6 | 6,8 | 7,0 | 7,2 | 7,4 | 7,6 | 7,8 | 8,0 |
ВВ1 | А, Б, В, Г, Д | 158 - 188 | 9,0 | 9,2 | 9,5 | 9,7 | 10,0 | 10,2 | 10,5 | 10,7 | 11,0 |
аа1 | А, Б, В, Г, Д | 158 - 188 | 1,4 | 1,5 | 1,6 | 1,7 | 1,8 | 1,9 | 2,0 | 2,1 | 2,2 |
аа2 | А, Б, В, Г, Д | 158 - 188 | 0,9 | 0,9 | 1,0 | 1,0 | 1,0 | 1,1 | 1,1 | 1,1 | 1,1 |
аа3 | А, Б, В, Г, Д | 158 - 188 | 0,5 | 0,5 | 0,6 | 0,6 | 0,6 | 0,7 | 0,7 | 0,7 | 0,7 |
ЛЛ1 | А, Б, В, Г, Д | 158 - 188 | 22,5 | 23,0 | 23,5 | 24,0 | 24,5 | 25,0 | 25,5 | 26,0 | 26,5 |
Л1Л2 | А, Б, В, Г, Д | 158 - 188 | 43,0 | 44,0 | 45,0 | 46,0 | 47,0 | 48,0 | 49,0 | 50,0 | 51,0 |
НН1 | А, Б, В, Г, Д | 158 - 188 | 17,5 | 17,5 | 18,0 | 18,0 | 18,0 | 18,5 | 18,5 | 18,5 | 18,5 |
Н1Н2 | А, Б, В, Г, Д | 158 - 188 | 33,0 | 33,0 | 34,0 | 34,0 | 34,0 | 35,0 | 35,0 | 35,0 | 35,0 |
НН3 | А, Б, В, Г, Д | 158 - 188 | 6,0 | 6,0 | 6,5 | 6,5 | 6,5 | 7,0 | 7,0 | 7,0 | 7,0 |

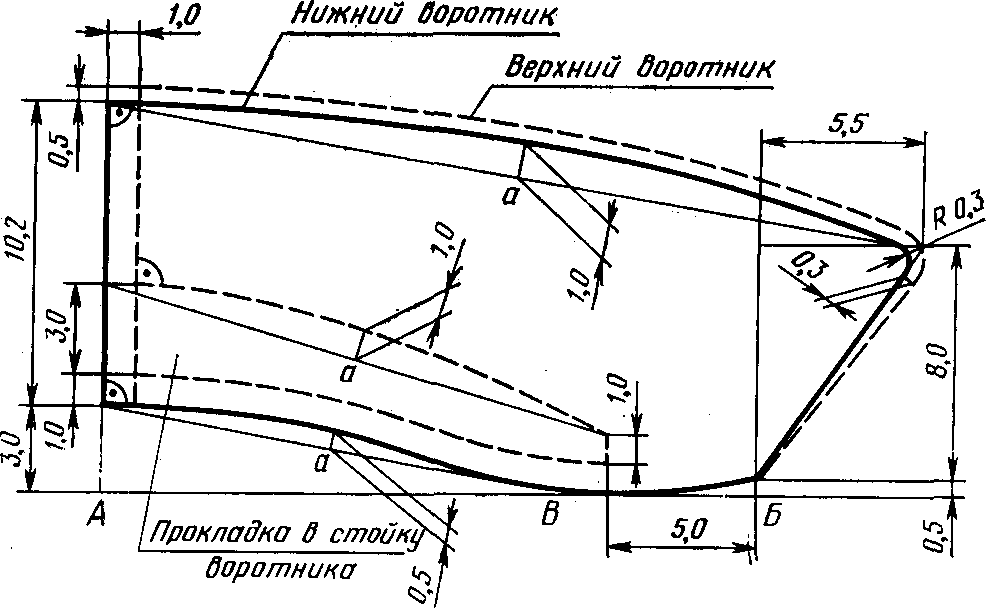

Нижний воротник (черт. 11) | |||||||||||
АБ | А, Б, В, Г, Д | 158 - 188 | 21,4 | 22,0 | 22,6 | 23,2 | 23,8 | 24,4 | 25,0 | 25,6 | 26,2 |
АВ | А, Б, В, Г, Д | 158 - 188 | 14,8 | 15,2 | 15,6 | 16,0 | 16,4 | 16,8 | 17,2 | 17,6 | 18,0 |

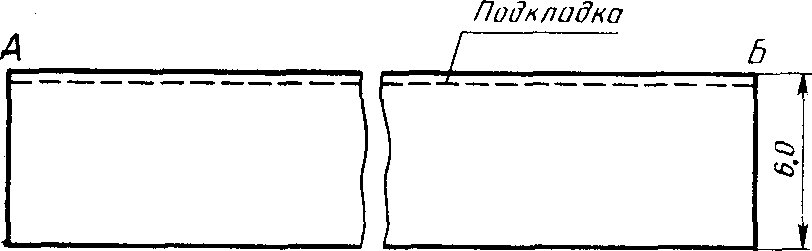

Пояс (черт. 12) | |||||||||||
АБ | А, В | 158 - 188 | 107,0 | 111,0 | 115,0 | 119,0 | 123,0 | 127,0 | 131,0 | 135,0 | 139,0 |
Манжета (черт. 12) | |||||||||||
АБ | А, В, Г, Д | 158 - 188 | 30,0 | 30,0 | 31,0 | 31,0 | 31,0 | 32,0 | 32,0 | 32,0 | 32,0 |

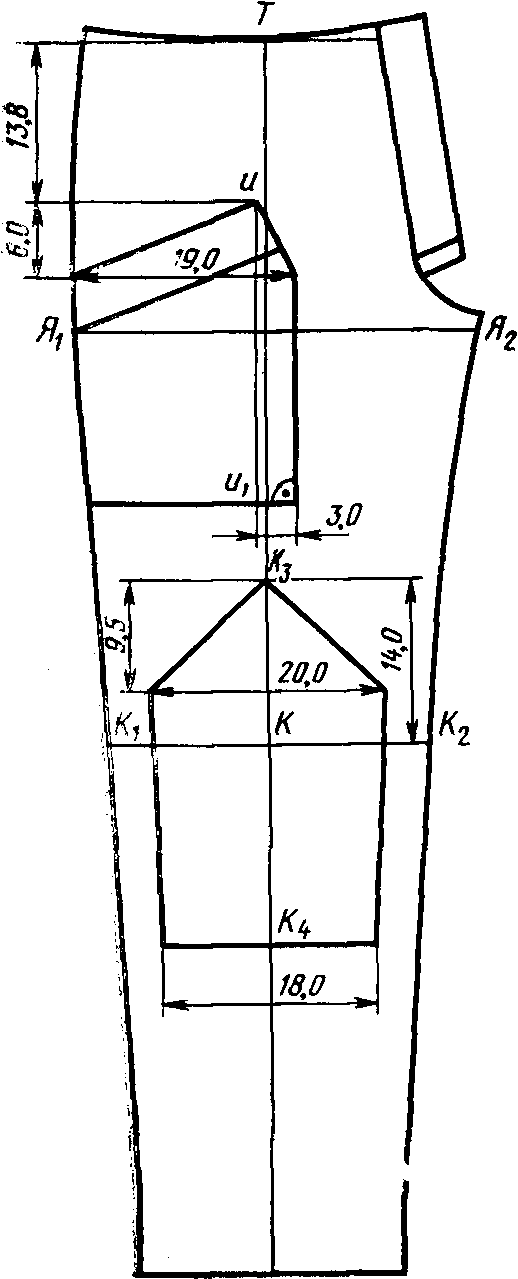

Брюки | |||||||||||
ТЯ | А, Б, В, Г, Д | 158 | 21,7 | 22,1 | 22,5 | 22,9 | 23,3 | 23,7 | 24,1 | 24,5 | 24,9 |
164 | 22,5 | 22,9 | 23,3 | 23,7 | 24,1 | 24,5 | 24,9 | 25,3 | 25,7 | ||
170 | 23,3 | 23,7 | 24,1 | 24,5 | 24,9 | 25,3 | 25,7 | 26,1 | 26,5 | ||
176 | 24,1 | 24,5 | 24,9 | 25,3 | 25,7 | 26,1 | 26,5 | 26,9 | 27,3 | ||
182 | 24,9 | 25,3 | 25,7 | 26,1 | 26,5 | 26,9 | 27,3 | 27,7 | 28,1 | ||
188 | 25,7 | 26,1 | 26,5 | 26,9 | 27,3 | 27,7 | 28,1 | 28,5 | 28,9 | ||
ТК | А, Б, В, Г, Д | 158 | 54,5 | 54,5 | 54,5 | 54,5 | 54,5 | 54,5 | 54,5 | 54,5 | 54,5 |
164 | 57,0 | 57,0 | 57,0 | 57,0 | 57,0 | 57,0 | 57,0 | 57,0 | 57,0 | ||
170 | 59,5 | 59,5 | 59,5 | 59,5 | 59,5 | 59,5 | 59,5 | 59,5 | 59,5 | ||
176 | 62,0 | 62,0 | 62,0 | 62,0 | 62,0 | 62,0 | 62,0 | 62,0 | 62,0 | ||
182 | 64,5 | 64,5 | 64,5 | 64,5 | 64,5 | 64,5 | 64,5 | 64,5 | 64,5 | ||
188 | 67,0 | 67,0 | 67,0 | 67,0 | 67,0 | 67,0 | 67,0 | 67,0 | 67,0 | ||
ТН | А, Б, Д | 158 | 97,5 | 97,5 | 97,5 | 97,5 | 97,5 | 97,5 | 97,5 | 97,5 | 97,5 |
164 | 102,0 | 102,0 | 102,0 | 102,0 | 102,0 | 102,0 | 102,0 | 102,0 | 102,0 | ||
170 | 106,5 | 106,5 | 106,5 | 106,5 | 106,5 | 106,5 | 106,5 | 106,5 | 106,5 | ||
176 | 111,0 | 111,0 | 111,0 | 111,0 | 111,0 | 111,0 | 111,0 | 111,0 | 111,0 | ||
182 | 115,5 | 115,5 | 115,5 | 115,5 | 115,5 | 115,5 | 115,5 | 115,5 | 115,5 | ||
188 | 120,0 | 120,0 | 120,0 | 120,0 | 120,0 | 120,0 | 120,0 | 120,0 | 120,0 | ||
В, Г | 158 | 95,5 | 95,5 | 95,5 | 95,5 | 95,5 | 95,5 | 95,5 | 95,5 | 95,5 | |
164 | 100,0 | 100,0 | 100,0 | 100,0 | 100,0 | 100,0 | 100,0 | 100,0 | 100,0 | ||
170 | 104,5 | 104,5 | 104,5 | 104,5 | 104,5 | 104,5 | 104,5 | 104,5 | 104,5 | ||
176 | 109,0 | 109,0 | 109,0 | 109,0 | 109,0 | 109,0 | 109,0 | 109,0 | 109,0 | ||
182 | 113,5 | 113,5 | 113,5 | 113,5 | 113,5 | 113,5 | 113,5 | 113,5 | 113,5 | ||
188 | 118,0 | 118,0 | 118,0 | 118,0 | 118,0 | 118,0 | 118,0 | 118,0 | 118,0 | ||
ЯБ | А, Б, В, Г, Д | 158 | 7,4 | 7,5 | 7,6 | 7,7 | 7,8 | 7,9 | 8,0 | 8,1 | 8,2 |
164 | 7,7 | 7,8 | 7,9 | 8,0 | 8,1 | 8,2 | 8,3 | 8,4 | 8,5 | ||
170 | 8,0 | 8,1 | 8,2 | 8,3 | 8,4 | 8,5 | 8,6 | 8,7 | 8,8 | ||
176 | 8,3 | 8,4 | 8,5 | 8,6 | 8,7 | 8,8 | 8,9 | 9,0 | 9,1 | ||
182 | 8,6 | 8,7 | 8,8 | 8,9 | 9,0 | 9,1 | 9,2 | 9,3 | 9,4 | ||
188 | 8,9 | 9,0 | 9,1 | 9,2 | 9,3 | 9,4 | 9,5 | 9,6 | 9,7 | ||
ТТ1 | А, Б, В, Г | 158 - 188 | 13,4 | 14,0 | 14,6 | 15,2 | 15,8 | 16,4 | 17,0 | 17,6 | 18,2 |
Д | 158 - 188 | 14,4 | 15,0 | 15,6 | 16,2 | 16,8 | 17,4 | 18,0 | 18,6 | 19,2 | |
Т1Т2 | А, Б, В, Г | 158 - 188 | 21,2 | 22,2 | 23,2 | 24,2 | 25,2 | 26,2 | 27,2 | 28,2 | 29,2 |
Д | 158 - 188 | 25,0 | 26,0 | 27,0 | 28,0 | 29,0 | 30,0 | 31,0 | 32,0 | 33,0 | |
ББ1 | А, Б, В, Г, Д | 158 - 188 | 14,4 | 15,0 | 15,6 | 16,2 | 16,8 | 17,4 | 18,0 | 18,6 | 19,2 |
Б1Б2 | А, Б, В, Г, Д | 158 - 188 | 25,0 | 26,0 | 27,0 | 28,0 | 29,0 | 30,0 | 31,0 | 32,0 | 33,0 |
ЯЯ1 | А, Б, В, Г, Д | 158 - 188 | 14,4 | 15,0 | 15,6 | 16,2 | 16,8 | 17,4 | 18,0 | 18,6 | 19,2 |
Я1Я2 | А, Б, В, Г, Д | 158 - 188 | 29,9 | 31,1 | 32,3 | 33,5 | 34,7 | 35,9 | 37,1 | 38,3 | 39,5 |
КК1 = КК2 | А, Б, В, Г, Д | 158 - 188 | 12,4 | 12,8 | 13,2 | 13,6 | 14,0 | 14,4 | 14,8 | 15,2 | 15,6 |
НН1 = НН2 | А, В, Г | 158 - 188 | 10,2 | 10,5 | 10,8 | 11,1 | 11,4 | 11,7 | 12,0 | 12,3 | 12,6 |
Б, Д | 158 - 188 | 11,7 | 12,0 | 12,3 | 12,6 | 12,9 | 13,2 | 13,5 | 13,8 | 14,1 | |

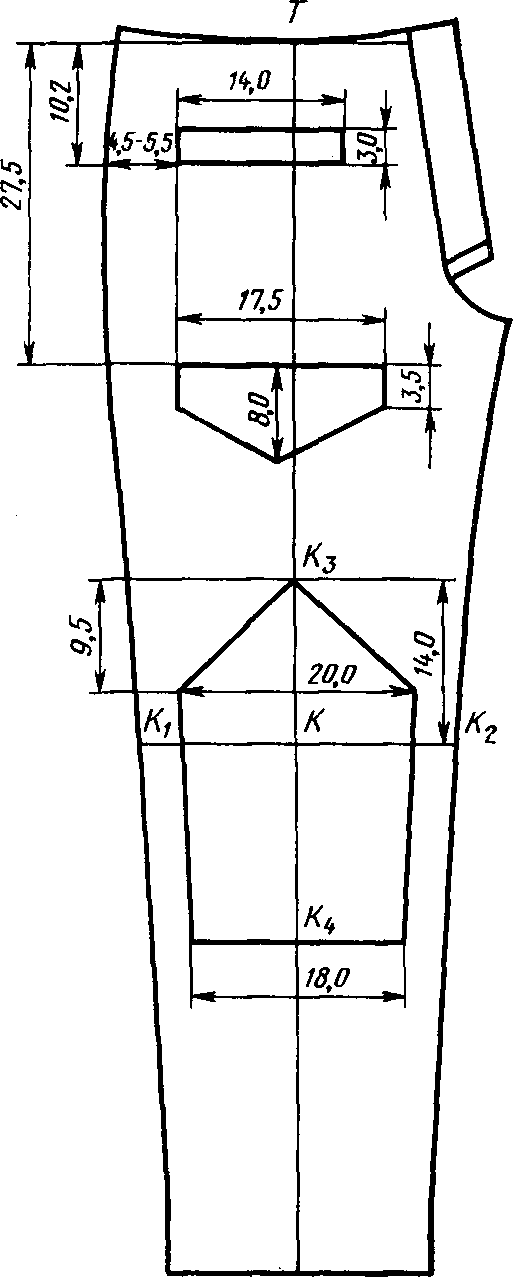

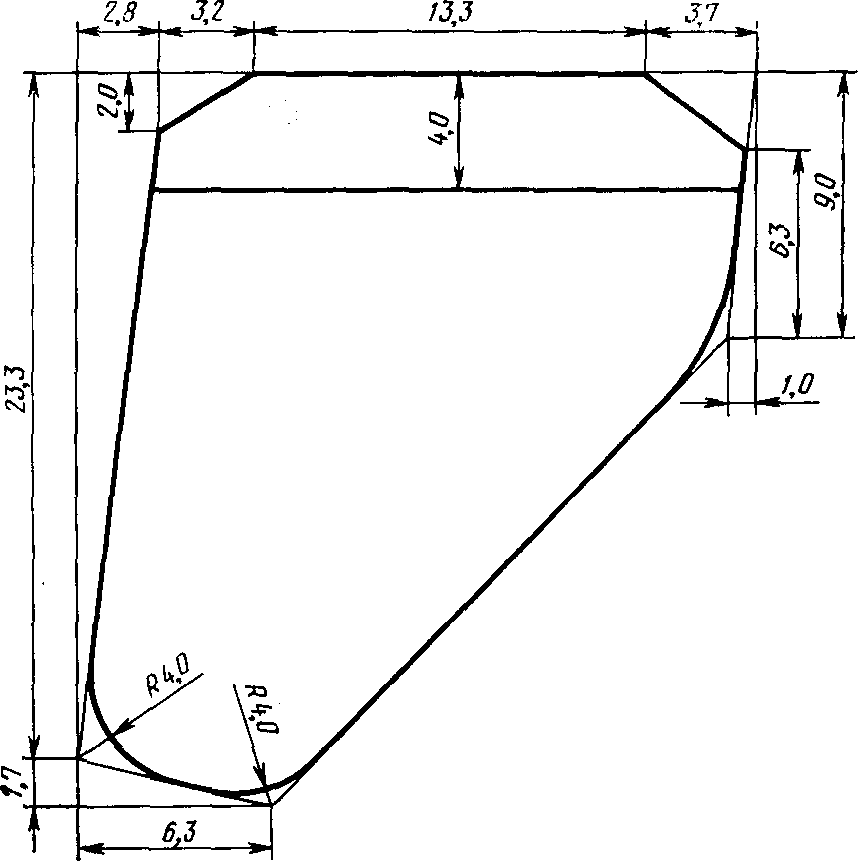

Карман (черт. 22) | |||||||||||
ИИ1 | В | 158 - 164 | 25,5 | 25,5 | 25,5 | 25,5 | 25,5 | 25,5 | 25,5 | 25,5 | 25,5 |
170 - 176 | 26,5 | 26,5 | 26,5 | 26,5 | 26,5 | 26,5 | 26,5 | 26,5 | 26,5 | ||
182 - 188 | 27,5 | 27,5 | 27,5 | 27,5 | 27,5 | 27,5 | 27,5 | 27,5 | 27,5 | ||
К3К4 | В, Г | 158 - 164 | 29,0 | 29,0 | 29,0 | 29,0 | 29,0 | 29,0 | 29,0 | 29,0 | 29,0 |
170 - 176 | 31,0 | 31,0 | 31,0 | 31,0 | 31,0 | 31,0 | 31,0 | 31,0 | 31,0 | ||
182 - 188 | 33,0 | 33,0 | 33,0 | 33,0 | 33,0 | 33,0 | 33,0 | 33,0 | 33,0 | ||
ТЯ | А, Б, В, Г, Д | 158 | 21,7 | 22,1 | 22,5 | 22,9 | 23,3 | 23,7 | 24,1 | 24,5 | 24,9 |
164 | 22,5 | 22,9 | 23,3 | 23,7 | 24,1 | 24,5 | 24,9 | 25,3 | 25,7 | ||
170 | 23,3 | 23,7 | 24,1 | 24,5 | 24,9 | 25,3 | 25,7 | 26,1 | 26,5 | ||
176 | 24,1 | 24,5 | 24,9 | 25,3 | 25,7 | 26,1 | 26,5 | 26,9 | 27,3 | ||
182 | 24,9 | 25,3 | 25,7 | 26,1 | 26,5 | 26,9 | 27,3 | 27,7 | 28,1 | ||
188 | 25,7 | 26,1 | 26,5 | 26,9 | 27,3 | 27,7 | 28,1 | 28,5 | 28,9 | ||
ТК | А, Б, В, Г, Д | 158 | 51,5 | 54,5 | 54,5 | 54,5 | 54,5 | 54,5 | 54,5 | 54,5 | 54,5 |
164 | 57,0 | 57,0 | 57,0 | 57,0 | 57,0 | 57,0 | 57,0 | 57,0 | 57,0 | ||
170 | 59,5 | 59,5 | 59,5 | 59,5 | 59,5 | 59,5 | 59,5 | 59,5 | 59,5 | ||
176 | 62,0 | 62,0 | 62,0 | 62,0 | 62,0 | 62,0 | 62,0 | 62,0 | 62,0 | ||
182 | 64,5 | 64,5 | 64,5 | 64,5 | 64,5 | 64,5 | 64,5 | 64,5 | 64,5 | ||
188 | 67,0 | 67,0 | 67,0 | 67,0 | 67,0 | 67,0 | 67,0 | 67,0 | 67,0 | ||
ТН | А, Б, Д | 158 | 97,5 | 97,5 | 97,5 | 97,5 | 97,5 | 97,5 | 97,5 | 97,5 | 97,5 |
164 | 102,0 | 102,0 | 102,0 | 102,0 | 102,0 | 102,0 | 102,0 | 102,0 | 102,0 | ||
170 | 106,5 | 106,5 | 106,5 | 106,5 | 106,5 | 106,5 | 106,5 | 106,5 | 106,5 | ||
176 | 111,0 | 111,0 | 111,0 | 111,0 | 111,0 | 111,0 | 111,0 | 111,0 | 111,0 | ||
182 | 115,5 | 115,5 | 115,5 | 115,5 | 115,5 | 115,5 | 115,5 | 115,5 | 115,5 | ||
188 | 120,0 | 120,0 | 120,0 | 120,0 | 120,0 | 120,0 | 120,0 | 120,0 | 120,0 | ||
В, Г | 158 | 95,5 | 95,5 | 95,5 | 95,5 | 95,5 | 95,5 | 95,5 | 95,5 | 95,5 | |
164 | 100,0 | 100,0 | 100,0 | 100,0 | 100,0 | 100,0 | 100,0 | 100,0 | 100,0 | ||
170 | 104,5 | 104,5 | 104,5 | 104,5 | 104,5 | 104,5 | 104,5 | 104,5 | 104,5 | ||
176 | 109,0 | 109,0 | 109,0 | 109,0 | 109,0 | 109,0 | 109,0 | 109,0 | 109,0 | ||
182 | 113,5 | 113,5 | 113,5 | 113,5 | 113,5 | 113,5 | 113,5 | 113,5 | 113,5 | ||
188 | 118,0 | 118,0 | 118,0 | 118,0 | 118,0 | 118,0 | 118,0 | 118,0 | 118,0 | ||
ЯБ | А, Б, В, Г, Д | 158 | 7,4 | 7,5 | 7,6 | 7,7 | 7,8 | 7,9 | 8,0 | 8,1 | 8,2 |
164 | 7,7 | 7,8 | 7,9 | 8,0 | 8,1 | 8,2 | 8,3 | 8,4 | 8,5 | ||
170 | 8,0 | 8,1 | 8,2 | 8,3 | 8,4 | 8,5 | 8,6 | 8,7 | 8,8 | ||
176 | 8,3 | 8,4 | 8,5 | 8,6 | 8,7 | 8,8 | 8,9 | 9,0 | 9,1 | ||
182 | 8,6 | 8,7 | 8,8 | 8,9 | 9,0 | 9,1 | 9,2 | 9,3 | 9,4 | ||
188 | 8,9 | 9,0 | 9,1 | 9,2 | 9,3 | 9,4 | 9,5 | 9,6 | 9,7 | ||
ТТ1 | А, Б, В, Г, Д | 158 - 188 | 4,7 | 4,8 | 4,9 | 5,0 | 5,1 | 5,2 | 5,3 | 5,4 | 5,5 |
ТТ2 | А, Б, В, Г, Д | 158 - 188 | 23,2 | 24,0 | 24,8 | 25,6 | 26,4 | 27,2 | 28,0 | 28,8 | 29,6 |
Т2Т3 | А, Б, В, Г, Д | 158 - 188 | 25,7 | 26,7 | 27,7 | 28,7 | 29,7 | 30,7 | 31,7 | 32,7 | 33,7 |
ББ1 | А, Б, В, Г, Д | 158 - 188 | 21,0 | 21,6 | 22,2 | 22,8 | 23,4 | 24,0 | 24,6 | 25,2 | 25,8 |
Б1Б2 | А, Б, В, Г, Д | 158 - 188 | 29,1 | 30,0 | 30,9 | 31,8 | 32,7 | 33,6 | 34,5 | 35,4 | 36,3 |
ЯЯ1 | А, Б, В, Г, Д | 158 - 188 | 19,6 | 20,2 | 20,8 | 21,4 | 22,0 | 22,6 | 23,2 | 23,8 | 24,4 |
Я1Я2 | А, Б, В, Г, Д | 158 - 188 | 43,9 | 45,1 | 46,3 | 47,5 | 48,7 | 49,9 | 51,1 | 52,3 | 53,5 |
Я2Я3 | А, Б, В, Г, Д | 158 - 188 | 0,4 | 0,4 | 0,5 | 0,5 | 0,6 | 0,6 | 0,7 | 0,7 | 0,8 |
аа1 | А, Б, В, Г, Д | 158 - 188 | 3,5 | 3,6 | 3,7 | 3,8 | 3,9 | 4,0 | 4,1 | 4,2 | 4,3 |
КК1 = КК2 | А, Б, В, Г, Д | 158 - 188 | 14,5 | 14,9 | 15,3 | 15,7 | 16,1 | 16,5 | 16,9 | 17,3 | 17,7 |
НН1 = НН2 | А, В, Г | 158 - 188 | 12,3 | 12,6 | 12,9 | 13,2 | 13,5 | 13,8 | 14,1 | 14,4 | 14,7 |
Б, Д | 158 - 188 | 13,8 | 14,1 | 14,4 | 14,7 | 15,0 | 15,3 | 15,6 | 15,9 | 16,2 | |
Усилительная накладка (черт. 25) | |||||||||||
ЛЛ1 | Г | 158 - 188 | 27,0 | 28,0 | 29,0 | 30,0 | 31,0 | 32,0 | 33,0 | 34,0 | 35,0 |
ЯЛ2 | Г | 158 - 188 | 9,3 | 9,5 | 9,7 | 9,9 | 10,1 | 10,3 | 10,5 | 10,7 | 10,9 |
ЯЛ3 | Г | 158 - 188 | 15,5 | 15,8 | 16,1 | 16,4 | 16,7 | 17,0 | 17,3 | 17,6 | 17,9 |
аа2 | Г | 158 - 188 | 2,0 | 2,1 | 2,2 | 2,3 | 2,4 | 2,5 | 2,6 | 2,7 | 2,8 |
аа3 | Г | 158 - 188 | 3,3 | 3,4 | 3,5 | 3,6 | 3,7 | 3,8 | 3,9 | 4,0 | 4,1 |
аа4 | Г | 158 - 188 | 4,4 | 4,5 | 4,6 | 4,7 | 4,8 | 4,9 | 5,0 | 5,1 | 5,2 |
Пояс (черт. 27) | |||||||||||
АБ | А, В, Г | 158 - 188 | 41,5 | 43,5 | 45,5 | 47,5 | 49,5 | 51,5 | 53,5 | 55,5 | 57,5 |
Б | 158 - 188 | 43,0 | 45,0 | 47,0 | 49,0 | 51,0 | 53,0 | 55,0 | 57,0 | 59,0 | |
Верхняя обтачка лацбанта (черт. 27) | |||||||||||
АБ | Б | 158 - 188 | 31,0 | 33,0 | 35,0 | 37,0 | 39,0 | 41,0 | 43,0 | 45,0 | 47,0 |
Гульфик (черт. 28) | |||||||||||
АБ | А, В, Г | 158 | 23,0 | 23,4 | 23,8 | 24,2 | 24,6 | 25,0 | 25,4 | 25,8 | 26,2 |
164 | 23,8 | 24,2 | 24,6 | 25,0 | 25,4 | 25,8 | 26,2 | 26,6 | 27,0 | ||
170 | 24,6 | 25,0 | 25,4 | 25,8 | 26,2 | 26,6 | 27,0 | 27,4 | 27,8 | ||
176 | 25,4 | 25,8 | 26,2 | 26,6 | 27,0 | 27,4 | 27,8 | 28,2 | 28,6 | ||
182 | 26,2 | 26,6 | 27,0 | 27,4 | 27,8 | 28,2 | 28,6 | 29,0 | 29,4 | ||
188 | 27,0 | 27,4 | 27,8 | 28,2 | 28,6 | 29,0 | 29,4 | 29,8 | 30,2 | ||
Подкладка откоска (черт. 29) | |||||||||||
АБ | А, В, Г | 158 | 24,5 | 24,9 | 25,3 | 25,7 | 26,1 | 26,5 | 26,9 | 27,3 | 27,7 |
164 | 25,3 | 25,7 | 26,1 | 26,5 | 26,9 | 27,3 | 27,7 | 28,1 | 28,5 | ||
170 | 26,1 | 26,5 | 26,9 | 27,3 | 27,7 | 28,1 | 28,5 | 28,9 | 29,3 | ||
176 | 26,9 | 27,3 | 27,7 | 28,1 | 28,5 | 28,9 | 29,3 | 29,7 | 30,1 | ||
182 | 27,7 | 28,1 | 28,5 | 28,9 | 29,3 | 29,7 | 30,1 | 30,5 | 30,9 | ||
188 | 28,5 | 28,9 | 29,3 | 29,7 | 30,1 | 30,5 | 30,9 | 31,3 | 31,7 | ||
Нагрудник (черт. 30) | |||||||||||
АБ | В | 158 | 32,0 | 32,0 | 32,0 | 32,0 | 32,0 | 32,0 | 32,0 | 32,0 | 32,0 |
164 | 33,0 | 33,0 | 33,0 | 33,0 | 33,0 | 33,0 | 33,0 | 33,0 | 33,0 | ||
170 | 34,0 | 34,0 | 34,0 | 34,0 | 34,0 | 34,0 | 34,0 | 34,0 | 34,0 | ||
176 | 35,0 | 35,0 | 35,0 | 35,0 | 35,0 | 35,0 | 35,0 | 35,0 | 35,0 | ||
182 | 36,0 | 36,0 | 36,0 | 36,0 | 36,0 | 36,0 | 36,0 | 36,0 | 36,0 | ||
188 | 37,0 | 37,0 | 37,0 | 37,0 | 37,0 | 37,0 | 37,0 | 37,0 | 37,0 | ||
АА1 = АА2 | В | 158 - 188 | 13,0 | 13,5 | 14,0 | 14,5 | 15,0 | 15,5 | 16,0 | 16,5 | 17,0 |
ББ1 = ББ2 | В | 158 - 188 | 22,3 | 23,3 | 24,3 | 25,3 | 26,3 | 27,3 | 28,3 | 29,3 | 30,3 |
Съемный пояс (черт. 31) | |||||||||||
АБ | Г | 158 - 188 | 106,0 | 110,0 | 114,0 | 118,0 | 122,0 | 126,0 | 130,0 | 134,0 | 138,0 |
Погон (черт. 17а) | |||||||||||
ПП1 | Г | 158 - 188 | 16,0 | 16,5 | 17,0 | 17,5 | 18,0 | 18,5 | 19,0 | 19,5 | 20,0 |
Примечания:
1. По нижнему срезу кокетки и верхнему срезу спинки прибавляют на шов 1 см (см. черт. 5).
2. По нижнему срезу кокетки и верхнему срезу полочки прибавляют на шов 1,5 см (см. черт. 8).
4. Верхний воротник вырезают по лекалам нижнего воротника (см. черт. 11).
5. Прокладку в воротник вырезают по лекалу верхнего воротника (см. черт. 11).
6. Подкладку кокетки спинки вырезают по лекалу кокетки (см. черт. 5).
7. Подборт строят по лекалу полочки шириной вверху - 11 см, внизу - 8 см (см. черт. 16). В куртке типа А левый подборт вырезают на 4 см длиннее правого.
8. Обтачку левого борта и подборта вырезают по лекалам полочки на 2 см выше надсечки в точке А до низа шириной 7 см (см. черт. 17).
9. Передние накладные карманы курток (см. черт. 4, 6), задние накладные карманы брюк (см. черт. 26) вырезают по намеченным на чертежах линиям с припусками на швы и подгиб: вверху - 0,7 см, по боковым и нижним краям - 1 см.
10. Клапаны передних карманов курток (см. черт. 2, 8), клапаны передних карманов брюк (см. черт. 19 - 23) вырезают по намеченным на чертежах линиям с припуском на швы: вверху - 1,3 см, по боковым и нижним краям - 0,7 см.
11. Лекала внутренних застежек клапанов карманов курток (см. черт. 2, 13) и брюк (см. черт. 19, 33) вырезают по лекалам клапанов карманов шириной 5,5 см.
12. Подкладку клапанов курток и брюк, подкладку гульфиков, внутреннюю застежку клапанов курток и брюк, подкладку хлястиков курток и брюк вырезают по лекалам верха с уменьшением по трем сторонам на 0,2 см.
13. Боковые накладные карманы курток (см. черт. 4, 6) и брюк (см. черт. 22) вырезают по намеченным на чертежах линиям с припуском на швы и подгиб: вверху - 0,7 см, по передним и нижним краям - 1 см.
14. Обтачки передних, боковых и задних накладных карманов курток и брюк вырезают по форме верхнего среза лекала кармана шириной 5 см, длиной, равной ширине кармана.
15. Усилительные накладки передних и задних половинок брюк вырезают по намеченным на чертежах линиям с припуском на подгиб 1 см (см. черт. 22, 23, 25).
16. Полоску для обтачивания проймы вырезают прямоугольной формы, длиннее проймы на 2 см, шириной 4 см.
17. Подкладку пояса вырезают по лекалам пояса с уменьшением ширины на 0,3 см (см. черт. 27).
18. Подзоры, обтачки прорезных карманов вырезают длиной больше входа в карман на 3 см. Ширина подзоров 5 - 6 см, обтачек - 4 см (для брюк типа Б - 7 см).
19. Правую половину пояса вырезают на 4 см длиннее левой половины пояса.
20. Точка а находится на середине соответствующих прямых.
21. Точка б находится на 1/3 соответствующих прямых.
22. Лекала даны с припуском на швы 1 см, выполняемые на стачивающе-обметочных машинах или на стачивающих машинах с последующим обметыванием срезов.
Тип А | Типы Б и Д | ||
 |  | ||
Тип В | Тип Г | ||
 |  | ||
Типы А, В, Г, Д | Тип Б |
 | |
 | |
 |  |
Тип А | Тип Б | Тип Д |
 |  |  |
Черт. 21 |
Тип В | Тип Г |
 |  |
Тип Г | |
 |  |
Тип Д
Справочное
Наименование детали | Тип | Номер чертежа или размер, см | Количество деталей |
Куртка Детали верха | |||
Спинка | А, В, Г | 1 | |
Б, Д | 2 | ||
Кокетка спинки | В | 1 | |
Полочка | А, Б, В, Г, Д | 2 | |
Кокетка полочки | Г | 2 | |
Рукав | А, Б, В, Г, Д | 2 | |
Подборт | А, Б, В, Г, Д | 2 | |
Верхний воротник | А, Б, В, Г, Д | 1 | |
Нижний воротник | А, Б, В, Г, Д | 2 | |
Манжета | А, В, Г, Д | 2 | |
Пояс | А, В | 1 | |
Клапан | А | 1 | |
Г | 2 | ||
Внутренняя застежка клапана | А | 1 | |
Подкладка клапана | Г | - | 2 |
Хлястик | В | 2 | |
Подкладка хлястика | В | - | 2 |
Передний накладной карман | Б, В, Д | 1 | |
Обтачка переднего накладного кармана | Б, В, Д | 1 | |
Обтачка переднего прорезного кармана | А | 16,0 x 5,0 | 1 |
Обтачка переднего прорезного кармана для пистолета | Г | 19,5 x 6,0 | 2 |
Подзор переднего прорезного кармана | А | 16,0 x 6,0 | 1 |
Подзор переднего кармана с клапаном | Г | 12,0 x 6,0 | 1 |
Боковой накладной карман | Б, В, Д | 2 | |
Обтачка бокового накладного кармана | Б, В, Д | 2 | |
Шлевки для погон | А | 5,5 x 4,5 | 2 |
Погон | А, В, Г | 4 | |
Детали подкладки и прикладка | 1 | ||
Подкладка кокетки спинки | В | 1 | |
Подкладка клапана | А | - | 1 |
Подкладка внутренней застежки клапана | А | - | 1 |
Внутренний накладной карман | А | 14,5 x 12,5 | 1 |
Подкладка переднего кармана | А | 35,0 x 17,0 | 1 |
Г | 33,5 x 20,5 | 1 | |
Обтачка левого борта | А, Б, В, Г | 1 | |
Обтачка левого подборта | А, Б, В, Г | 1 | |
Обтачка внутреннего накладного кармана | А | 12,5 x 5,0 | 1 |
Полоска для окантовывания проймы | А, Б, В, Г, Д | - | 2 |
Вешалка | А, Б, В, Г, Д | 10,0 x 2,5 | 1 |
Детали прокладки | |||
Прокладка в стойку воротника | А, Б, В, Г | 1 | |
Прокладка в погоны (из бортовки клеевой) | А, В, Г | 2 | |
Детали из искусственной кожи | |||
Большая подкладка кармана для пистолета | Г | 1 | |
Малая подкладка кармана для пистолета | Г | 1 | |
Карман для обоймы | Г | 30,0 x 7,5 | 1 |
Прокладка под кнопки | Г | - | 4 |
Брюки Детали верха | |||
Передняя половинка | А, Б, В, Г, Д | 2 | |
Усилительная накладка передних половинок | В, Г | 2 | |
Задняя половинка | А, Б, В, Г, Д | 2 | |
Усилительная накладка задних половинок | Г | 2 | |
Пояс | А, Б, В, Г | 2 | |
Съемный пояс | Г | 1 | |
Верхняя обтачка лацбанта | Б | 1 | |
Гульфик | А, В, Г | 1 | |
Нагрудник | В | 1 | |
Обтачка низа нагрудника | В | 1 | |
Боковая обтачка лацбанта | Б | 2 | |
Клапан переднего кармана | А | 2 | |
Внутренняя застежка клапана переднего кармана | А | 2 | |
Клапан переднего кармана | Г | 2 | |
Подкладка клапана переднего кармана | Г | - | 2 |
Боковой накладной карман | В | 2 | |
Обтачка бокового накладного кармана | В | 2 | |
Задний накладной карман | Д | 1 | |
Обтачка заднего накладного кармана | Д | 1 | |
Листочка переднего кармана | Г | 16,0 x 10,0 | 2 |
Подзор кармана с листочкой | Г | 17,0 x 6,0 | 2 |
Подзор кармана с клапаном | Г | 20,0 x 6,0 | 2 |
Обтачка кармана с клапаном | Г | 20,0 x 9,0 | 2 |
Подзор бокового кармана | Б | - | 2 |
Обтачка бокового кармана | Б | - | 2 |
Обтачка переднего прорезного кармана | А | - | 4 |
Подзор переднего прорезного кармана | А | 2 | |
Шлевка | А, В | 4,0 x 7,5 | 6 |
Б | 4,0 x 7,5 | 4 | |
Г | 5 | ||
Бретель | В | 72,0 x 6,0 | 1 |
Детали подкладки и приклада | |||
Подзакрепка | А, Б, В, Г, Д | 2 | |
Подкладка откоска | А, В, Г | 1 | |
Подкладка бокового кармана | Б | 2 | |
Подкладка пояса | А, Б, В, Г | 2 | |
Штрипка | В, Г | 36,5 x 6,5 | 2 |
Подкладка клапана переднего кармана | А | - | 2 |
Подкладка внутренней застежки переднего кармана | А | - | 2 |
Петля лацбанта | Б | 9,0 x 2,5 | 1 |
Подкладка переднего кармана | А | 50,0 x 20,0 | 2 |
Верхняя подкладка переднего кармана с листочкой | Г | 25,5 x 19,0 | 2 |
Нижняя подкладка переднего кармана с листочкой | Г | 16,5 x 18,0 | 2 |
Подкладка переднего кармана с клапаном | Г | 44,0 x 21,5 | 2 |
Детали прокладки | |||
Прокладка в съемный пояс | Г | - | 1 |
Детали из искусственной кожи | |||
Полоска для закрепления металлической петли | Г | 3,5 x 5,0 | 1 |
Прокладка под кнопки | Г | - | 4 |
Справочное
Наименование костюма | Тип | Код ОКП | ||||
Костюм солдатский из хлопчатобумажной ткани, военных строителей, защитного цвета, арт. ткани 3303 | В | 85 8211 1364 10 | ||||
Костюм солдатский из хлопчатобумажной ткани, военных строителей, защитного цвета, арт. ткани 3446 | В | 85 8211 1367 07 | ||||
Костюм солдатский из хлопчатобумажной ткани, военных строителей, защитного цвета, арт. ткани 3122 | В | 85 8211 1368 06 | ||||
Костюм для военнослужащих ВМФ из хлопчатобумажной ткани, специальный типа тренировочного, темно-синего цвета, арт. ткани 871 | Д | 85 8555 1232 00 | ||||
Костюм для военнослужащих ВМФ из хлопчатобумажной ткани, летний, рабочий, темно-синего цвета, арт. ткани 3303 | Б | 85 8555 1735 04 | ||||
Костюм для военнослужащих ВМФ из хлопчатобумажной ткани, летний рабочий, темно-синего цвета, арт. ткани 3446 | Б | 85 8555 1737 02 | ||||
Костюм для военнослужащих ВМФ из хлопчатобумажной ткани, летний рабочий, темно-синего цвета, арт. ткани 3155 | Б | 85 8558 1739 00 | ||||
Костюм специальный из хлопчатобумажной ткани, летний для технологических работ, темно-синего цвета, арт. ткани 3155 | А | 85 8558 1111 04 | ||||
Костюм специальный из хлопчатобумажной ткани, летний для технологических работ, темно-синего цвета, арт. ткани 3303 | А | 85 8558 1112 03 | ||||
Костюм специальный из хлопчатобумажной ткани, летний для технологических работ, темно-синего цвета, арт. ткани 3446 | А | 85 8558 1113 02 | ||||
Костюм специальный из хлопчатобумажной ткани, летний для танкистов, защитного цвета, арт. ткани 3155 | Г | 85 8558 1221 10 | ||||
Костюм специальный из хлопчатобумажной ткани, летний для танкистов, защитного цвета, арт. ткани 3303 | Г | 85 8558 1222 09 | ||||
Костюм специальный из хлопчатобумажной ткани, летний для танкистов, защитного цвета, арт. ткани 3446 | Г | 85 8558 1223 08 | ||||
Костюм специальный из хлопчатобумажной ткани, летний для танкистов, защитного цвета, арт. ткани 6882 | Г | 85 8558 1227 04 | ||||
Костюм специальный из хлопчатобумажной ткани, летний для танкистов, защитного цвета, арт. ткани 6883 | Г | 85 8558 1228 03 | ||||
Костюм специальный из хлопчатобумажной ткани, летний для танкистов, с набивкой, арт. ткани 3153 | Г | 85 8558 1234 05 | ||||
| ||||||
Костюм специальный из хлопчатобумажной ткани, летний для танкистов, с набивкой, арт. ткани 3221 | Г | 855 8558 1235 04 | ||||
Костюм специальный из хлопчатобумажной, ткани, летний для танкистов, с набивкой, арт. ткани 3225 | Г | 85 8558 1236 03 | ||||
