Утвержден и введен в действие
Постановлением Государственного
комитета СССР по управлению
качеством продукции и стандартам
от 24 июня 1991 г. N 971
ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР
ИЗДЕЛИЯ ШВЕЙНЫЕ ДЛЯ ВОЕННОСЛУЖАЩИХ
ДОПУСКИ ПРИ РАСКРОЕ ДЕТАЛЕЙ СПЕЦИАЛЬНОЙ ОДЕЖДЫ
Army uniforms. Tolerances for cutting out parts
of special-purpose garments
ГОСТ 20757-91
ОКП 85 0000
Дата введения
1 июля 1992 года
ИНФОРМАЦИОННЫЕ ДАННЫЕ
1. РАЗРАБОТАН И ВНЕСЕН Государственным комитетом по легкой промышленности при Госплане СССР
РАЗРАБОТЧИКИ
Б.А. Козлов, д-р техн. наук (руководитель темы); М.М. Парыгина, канд. техн. наук; Л.В. Жидова; Н.Ф. Мушкатерова; И.И. Шабаева
2. УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ Постановлением Государственного комитета СССР по управлению качеством продукции и стандартам от 24.06.91 N 971
3. Срок первой проверки - 1995 г.
Периодичность проверки - 5 лет
4. ВЗАМЕН ГОСТ 20757-75
Настоящий стандарт распространяется на специальную одежду, поставляемую для Министерства обороны СССР, Министерства внутренних дел СССР и Комитета государственной безопасности СССР, и устанавливает предельные допуски при раскрое деталей утепленных курток и брюк, телогреек и шаровар, костюмов, комбинезонов, полукомбинезонов, жилетов и плащей.
Требования настоящего стандарта являются обязательными.
1. Направление нитей основы ткани в деталях кроя верха, подкладки и прикладных материалов, предельные отклонения от направления нитей основы, основных измерений деталей кроя изделий должны соответствовать требованиям, указанным в табл. 1 и на черт. 1 - 67.
2. Раскрой деталей изделий специальной одежды допускается производить с надставками. Места расположения надставок, их количество, размеры и технологические требования должны соответствовать требованиям, указанным в табл. 2 и на черт. 1 - 67.
Наименование детали | Направление нитей основы ткани в детали кроя | Предельное отклонение в детали кроя | |||
от направления нитей основы, %, тканей с пропиткой и без нее | от основных измерений детали, мм | ||||
хлопчатобумажных | парусин льняных | прорезиненных, синтетических, искусственных | |||
ТКАНЬ ВЕРХА | |||||
Детали телогреек, курток, плащей, жилетов | |||||
1. Спинка: | |||||
Параллельно оси симметрии, проведенной вдоль детали | 5 | 5 | 5 | Длина посередине +/- 4. Ширина в самом узком месте +/- 3 | |
из двух частей (черт. 3 а, б, в) | Параллельно линии, соединяющей верхнюю и нижнюю точки среднего среза | 5 | 5 | 5 | Длина посередине +/- 4. Ширина в самом узком месте +/- 3 |
из трех частей (черт. 4): | |||||
кокетка | Параллельно оси симметрии, проведенной вдоль детали | 3 | 3 | 3 | Длина посередине +/- 2. Ширина в самом узком месте +/- 3 |
нижняя часть | Параллельно среднему срезу (от линии 1 - 2 до низа) | 5 | 5 | 5 | Длина посередине +/- 2. Ширина в самом узком месте +/- 2 |
Параллельно линии полузаноса | 5 | 5 | 5 | Длина от угла плечевого среза и горловины до низа параллельно краю борта +/- 4. Ширина на уровне глубины проймы, линии талии, по низу +/- 4 | |
3. Перед целый (черт. 8) | Параллельно оси симметрии, проведенной вдоль детали | 2 | 2 | 5 | Длина посередине +/- 4. Ширина в самом узком месте +/- 3 |
4. Боковая часть полочки или спинки (черт. 9) | Совпадает с направлением нити основы полочки или спинки | 3 | - | - | Длина посередине +/- 4. Ширина в самом узком месте +/- 3 |
5. Подборт (черт. 10 а, б) в изделиях с застежкой доверху: | |||||
в верхней части | Параллельно внешним срезам, расположенным ниже линии талии | 5 | 6 | 7 | Длина по краю борта +/- 4. Ширина внизу и вверху +/- 3 |
в изделиях с лацканами: | |||||
в верхней части | То же | 1 | 1 | 5 | То же |
в надставках | " | 10 | 11 | 12 | " |
6. Ветрозащитный клапан (черт. 11 а) | Параллельно линии, проведенной посередине вдоль детали | 5 | 6 | 7 | Длина посередине +/- 4. Ширина вверху и внизу +/- 3 |
Подбородочная часть (черт. 11 б) | Совпадает с направлением нитей основы ветрозащитного клапана при соединении | 5 | 6 | 7 | Длина посередине +/- 2. Ширина посередине +/- 2 |
7. Рукав из двух частей: | |||||
верхняя часть (черт. 12) | Параллельно линии, соединяющей верхний и нижний углы переднего среза | 10 | 10 | 10 | Длина посередине +/- 4. Ширина внизу и на уровне глубины проймы +/- 3 |
нижняя часть (черт. 13) | То же | 10 | 10 | 10 | То же |
Рукав целый (черт. 14) | Параллельно линии, проведенной посередине вдоль детали | 8 | 8 | 10 | Длина от высшей точки оката до низа +/- 4. Ширина внизу и на уровне глубины проймы +/- 3 |
8. Усилительная накладка рукава: | |||||
(черт. 15 а) | Параллельно линии, соединяющей углы, образуемые срезами детали | 10 | 10 | 10 | Длина посередине +/- 3. Ширина посередине +/- 3 |
(черт. 15 б) | Параллельно оси симметрии, проведенной вдоль детали | 10 | 10 | 10 | Длина посередине +/- 3. Ширина вверху и внизу +/- 3 |
Параллельно линии, проведенной посередине вдоль детали | 2 | 3 | 5 | Длина посередине +/- 2. Ширина посередине +/- 2 | |
Ластовица (черт. 16 г) | Совпадает с направлением нити основы основной детали | 1 | 1 | 1 | Длина посередине +/- 2. Ширина посередине +/- 2 |
10. Погон и подкладка погона (черт. 17) | Параллельно линии, проведенной посередине вдоль детали | 2 | 3 | 5 | Длина посередине +/- 2. Ширина посередине +/- 2 |
11. Пата рукава (черт. 18) | Параллельно линии притачивания | 2 | 3 | 5 | Длина посередине +/- 2. Ширина посередине +/- 2 |
12. Хлястик, подкладка хлястика | Совпадает с направлением нитей основы основной детали | 3 | 3 | 3 | Длина посередине +/- 2. Ширина посередине +/- 2 |
13. Пуфта рукава (черт. 19) | Параллельно линии перегиба детали | 3 | 3 | 3 | Длина посередине +/- 2. Ширина посередине +/- 2 |
Параллельно оси симметрии, проведенной вдоль детали | 3 | 3 | 3 | Длина посередине +/- 2. Ширина посередине +/- 2 | |
Совпадает с направлением нитей основы полочек при наложении деталей по линиям разметки карманов на полочках | 3 | 3 | 3 | Длина посередине +/- 2. Ширина посередине +/- 2 | |
16. Подзор кармана (черт. 24) | Совпадает с направлением нитей основы полочек при наложении деталей по линиям разметки карманов на полочках | 5 | 8 | 8 | Длина посередине +/- 2. Ширина посередине +/- 2 |
17. Обтачка кармана, подкладка клапана, планка потайной застежки (черт. 25), вешалка, усилитель накладного кармана | Параллельно линии, проведенной посередине вдоль детали | 3 | 5 | 5 | Длина посередине +/- 2. Ширина посередине +/- 2 |
18. Обтачка низа рукавов, низа куртки | Параллельно линии, проведенной посередине поперек детали | 3 | 5 | 5 | Длина посередине +/- 2. Ширина посередине +/- 2 |
19. Листочка прорезного кармана (черт. 26) | Параллельно оси симметрии, проведенной вдоль детали | 3 | 3 | 3 | Длина посередине +/- 2. Ширина посередине +/- 2 |
20. Верхний воротник (черт. 27) | Параллельно оси симметрии, проведенной поперек детали | 5 | 5 | 5 | Длина по срезу горловины (по прямой) +/- 3. Ширина посередине +/- 2 |
21. Нижний воротник (черт. 28) | Параллельно линии, проведенной из нижней точки середины нижнего воротника в угол, образуемый срезами уступа и отлета | 5 | 5 | 5 | Длина по срезу горловины (по прямой) +/- 2. Ширина посередине +/- 2 |
22. Стойка воротника и нижнего воротника (черт. 29) | Параллельно оси симметрии, проведенной поперек детали | 1 | 2 | 2 | Длина посередине +/- 2. Ширина посередине +/- 2 |
23. Воротник-стойка (черт. 30) | То же | 1 | 1 | 2 | Длина по срезу горловины (по прямой) +/- 3. Ширина посередине +/- 2 |
24. Капюшон: | |||||
Параллельно линии, соединяющей верхнюю и нижнюю точки переднего среза | 5 | 5 | 5 | Длина по срезу горловины (по прямой) +/- 3. Ширина посередине +/- 2 | |
обтачка капюшона, полоска для ленты (черт. 33 а, б) | Совпадает с направлением нити основы основной детали | 3 | 3 | 3 | Длина посередине +/- 3. Ширина посередине +/- 3 |
Детали брюк, комбинезонов, полукомбинезонов, шаровар | |||||
25. Передняя половинка брюк, полукомбинезона и шаровар (черт. 34) | Параллельно линии, соединяющей точки середины ширины половинки внизу и на уровне колена | 8 | 8 | 8 | Длина по боковому срезу +/- 4. Ширина на уровне колена +/- 3 |
26. Задняя половинка брюк, полукомбинезона и шаровар (черт. 35) | То же | 15 | 15 | 15 | Длина по боковому срезу +/- 4. Ширина, на уровне колена +/- 3 |

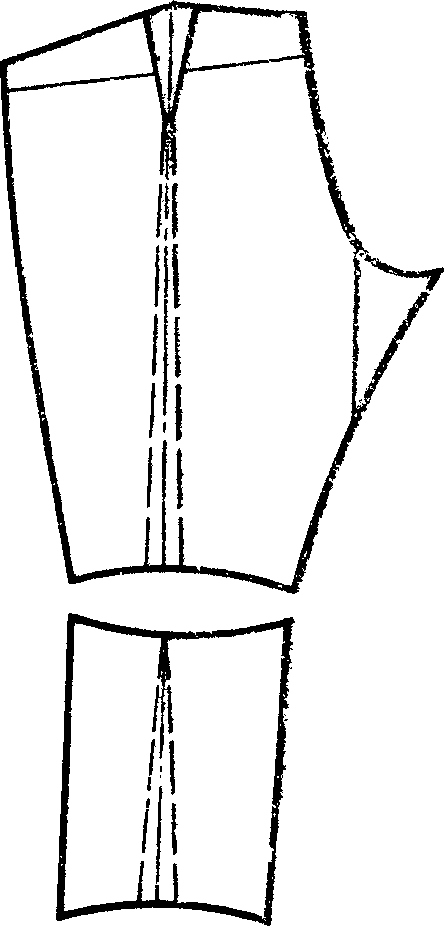

из двух частей (черт. 36): | |||||
нижняя часть | Параллельно линии, соединяющей точки середины ширины половинки внизу и на уровне колена | 15 | 15 | 15 | Длина посередине +/- 2. Ширина посередине +/- 3 |
верхняя часть | Совпадает с направлением нитей основы нижней части | 15 | 15 | 15 | Длина по боковому срезу +/- 2. Ширина по низу +/- 3 |
27. Усилительная накладка задней и передней половинок (черт. 37) | Совпадает с направлением нитей основы передней или задней половинок брюк | 10 | 10 | 10 | Длина посередине +/- 4. Ширина посередине и на уровне глубины банта +/- 3 |
28. Спинка комбинезона: | |||||
целая (черт. 38 а) | Параллельно оси симметрии, проведенной вдоль детали | 3 | 3 | 3 | Длина посередине +/- 4. Ширина в самом узком месте +/- 3 |
из двух частей (черт. 38 б) | По линии, параллельной линии середины спинки и проходящей через высшую точку плечевого среза | 3 | 3 | 3 | Длина посередине +/- 4. Ширина в самом узком месте +/- 3 |
29. Передняя часть комбинезона (черт. 39). | Параллельно линии полузаноса | 2 | 2 | 2 | Длина от угла плечевого среза и горловины до низа параллельно линии полузаноса +/- 4. Ширина на уровне глубины проймы, линии талии, по низу +/- 3 |
30. Задняя часть комбинезона (черт. 40) | Параллельно линии, соединяющей точки середины ширины половинки внизу и на уровне колена | 2 | 2 | 2 | Длина от угла плечевого среза и горловины до низа параллельно линии середины спинки +/- 4. Ширина на уровне глубины проймы, линии талии, по низу +/- 3 |
31. Перед полукомбинезона (черт. 41) | Параллельно оси симметрии, проведенной вдоль детали | 1 | 1 | 1 | Длина посередине +/- 2. Ширина посередине +/- 2 |
32. Гульфик и откосок (черт. 42) | В гульфике параллельно внешнему срезу, в откоске параллельно внутреннему срезу | 10 | 10 | 10 | Длина посередине +/- 2. Ширина посередине +/- 2 |
33. Ветрозащитный клапан, утеплительный клапан (черт. 43) | Параллельно оси симметрии, проведенной вдоль детали | 5 | 5 | 5 | Длина посередине +/- 2. Ширина посередине +/- 2 |
34. Пояс: | |||||
брюк (черт. 44 а, б), комбинезона | Параллельно нижнему срезу в средней части спинки | 2 | 2 | 2 | Длина посередине +/- 2. Ширина посередине +/- 2 |
шаровар (черт. 44 в) | Параллельно линии, проведенной посередине вдоль детали | 2 | 2 | 2 | Длина посередине +/- 2. Ширина посередине +/- 2 |
35. Бретель (черт. 45) | Параллельно оси симметрии, проведенной вдоль детали | 2 | 2 | 2 | Длина посередине +/- 2. Ширина посередине +/- 2 |
36. Хлястик, накладной карман, листочка накладного кармана, манжета к брюкам, ластовица, пуфта | Параллельно линии, проведенной посередине вдоль детали | 3 | 5 | 5 | Длина посередине +/- 2. Ширина посередине +/- 2 |
37. Шлевка | То же | 8 | 8 | 8 | Длина посередине +/- 2. Ширина посередине +/- 2 |
38. Обтачка и подзор кармана | Параллельно оси симметрии, проведенной вдоль детали | 5 | 10 | 10 | Длина посередине +/- 2. Ширина посередине +/- 2 |
39. Обтачка к верхним срезам спинки и переду полукомбинезона, обтачка верхних срезов задних половинок брюк, комбинезона, обтачка низа брюк | Параллельно линии, проведенной посередине поперек детали | 2 | 2 | 2 | Длина посередине +/- 2. Ширина посередине +/- 2 |
40. Клапан кармана, подкладка кармана (черт. 46) | Параллельно оси симметрии, проведенной поперек детали | 5 | 5 | 5 | Длина посередине +/- 2. Ширина посередине +/- 2 |
ТКАНЬ ПОДКЛАДКИ | |||||
41. Спинка: | |||||
целая (черт. 47) | Параллельно оси симметрии, проведенной вдоль детали | 5 | - | - | Длина посередине +/- 4. Ширина в самом узком месте и по низу +/- 3 |
из двух частей (черт. 48) | Параллельно среднему срезу от линии талии до низа | 5 | - | - | Длина посередине +/- 4. Ширина в самом узком месте и по низу +/- 3 |
кокетка спинки (черт. 49) | Параллельно оси симметрии, проведенной вдоль детали | 3 | - | - | Длина посередине +/- 2. Ширина в самом узком месте +/- 3 |
42. Полочка (черт. 50) | Параллельно бортовому срезу от линии глубины проймы вниз | 5 | - | - | Длина от угла плечевого среза и горловины до низа параллельно краю борта +/- 4. Ширина на уровне глубины проймы, линии талии, по низу +/- 3 |
43. Боковая часть полочки (черт. 51) | Совпадает с направлением нитей основы полочки | 5 | - | - | Длина посередине +/- 4. Ширина в самом узком месте +/- 3 |
44. Верхняя и нижняя части рукавов (черт. 52): | |||||
в куртках, плащах | Параллельно линии, соединяющей верхний и нижний углы переднего среза | 5 | - | - | Длина посередине +/- 4. Ширина на уровне глубины проймы и по низу +/- 3 |
в комбинезонах | То же | 15 | - | - | То же |
45. Рукав целый (черт. 53) | Параллельно линии, проведенной посередине вдоль детали | 8 | - | - | Длина от высшей точки оката до низа +/- 4. Ширина на уровне глубины проймы и по низу +/- 3 |
46. Напульсник | Параллельно оси симметрии, проведенной вдоль детали | 5 | - | - | Длина посередине +/- 2. Ширина посередине +/- 2 |
47. Ветрозащитный клапан, подбородочная часть, обтачка плечевой накладки, обтачка планки потайной застежки, внутренний накладной карман, обтачка борта и подборта | Параллельно линии, проведенной посередине вдоль детали | 5 | - | - | Длина посередине +/- 2. Ширина посередине +/- 2 |
48. Подкладка бокового кармана: | |||||
с листочкой (черт. 54 а) | Параллельно линии притачивания | 5 | - | 5 | Длина посередине +/- 3. Ширина посередине +/- 3 |
с клапаном (черт. 54 б) | Параллельно линии, проведенной посередине вдоль детали | 5 | - | 5 | То же |
49. Подкладка мехового воротника утеплителя куртки (черт. 55) | Параллельно линии, проведенной из нижней точки середины воротника в угол, образуемый срезами уступа и отлета | 5 | - | - | Длина посередине +/- 2. Ширина посередине +/- 2 |
50. Обтачка нижнего воротника утеплителя (черт. 56) | Параллельно оси симметрии, проведенной посередине поперек детали | 5 | - | - | Длина посередине +/- 2. Ширина посередине +/- 2 |
51. Обтачка швов втачивания рукавов | Параллельно оси симметрии, проведенной поперек детали | 20 | - | - | Длина посередине +/- 2. Ширина посередине +/- 2 |
52. Передняя половинка брюк, передняя часть комбинезона (черт. 57) | Параллельно линии, соединяющей точки середины ширины половинок брюк внизу и на уровне колена | 6 | - | - | Длина по боковому срезу +/- 4. Ширина внизу и на уровне колена +/- 3 |
53. Задняя половинка брюк, задняя часть комбинезона (черт. 58) | То же | 8 | - | - | Длина по боковому срезу +/- 4. Ширина внизу и на уровне колена +/- 3 |
54. Пояс брюк, пояс утеплителя брюк (черт. 59) | Параллельно линии, проведенной посередине вдоль детали | 5 | - | - | Длина посередине +/- 3. Ширина посередине +/- 2 |
55. Откосок | Параллельно внутреннему срезу | 10 | - | - | Длина посередине +/- 2. Ширина посередине +/- 2 |
56. Клапан | Параллельно верхнему срезу | 5 | - | - | Длина посередине +/- 2. Ширина посередине +/- 2 |
57. Гульфик и обтачка банта (черт. 60 а) | Параллельно притачиваемым срезам | 5 | - | - | Длина посередине +/- 2. Ширина посередине +/- 2 |
58. Штрипка, полоска для закрепления металлической петли, подкладка кармана брюк | Параллельно линии, проведенной посередине вдоль детали | 5 | - | - | Длина посередине +/- 2. Ширина посередине +/- 2 |
59. Манжета брюк | Параллельно линии, проведенной посередине вдоль детали | 5 | - | - | Длина посередине +/- 2. Ширина посередине +/- 2 |
60. Подзакрепка (черт. 60 б) | Под углом 45° к оси симметрии детали | 5 | - | - | Длина посередине +/- 2. Ширина посередине +/- 2 |
61. Карман для пистолета (черт. 61) | Параллельно или перпендикулярно срезу входа в карман | - | - | 30 | Длина входа в карман +/- 3. Глубина кармана от середины входа до середины низа +/- 3 |
62. Карман для обоймы (черт. 62) | То же | - | - | 30 | Длина посередине +/- 2. Ширина посередине +/- 2 |
63. Карман для часов | Параллельно оси симметрии, проведенной вдоль или поперек детали | 5 | - | - | Длина посередине +/- 3. Ширина посередине +/- 3 |
ПРИКЛАДНЫЕ МАТЕРИАЛЫ | |||||
64. Прокладка полочки (черт. 63) | Перпендикулярно линии полузаноса | 50 | - | - | Длина по бортовому срезу +/- 4. Ширина детали +/- 4 |
65. Прокладка борта | То же | 5 | - | - | Длина по краю борта +/- 3. Ширина посередине +/- 3 |
66. Прокладка воротника (черт. 64) | Совпадает с направлением нитей основы нижнего воротника | 5 | - | - | Длина посередине +/- 3. Ширина посередине +/- 2 |
67. Прокладка в стойку воротника | Параллельно оси симметрии, проведенной поперек детали | 45 | - | - | Длина посередине +/- 3. Ширина посередине +/- 3 |
68. Прокладка в концы воротника (черт. 65) | Параллельно линии раскепа | 3 | - | - | Длина посередине +/- 2. Ширина посередине +/- 2 |
69. Прокладка пояса брюк | Параллельно нижнему срезу детали | 5 | - | - | Длина посередине +/- 3. Ширина посередине +/- 2 |
70. Прокладка погона (черт. 66) | Параллельно оси симметрии, проведенной вдоль детали | 3 | - | - | Длина посередине +/- 2. Ширина посередине +/- 2 |
71. Прокладка под пуговицы, кнопки и петли | Параллельно оси симметрии, проведенной вдоль детали | 5 | - | 5 | Длина посередине +/- 3. Ширина посередине +/- 3 |
72. Прокладка листочки, хлястика, бретели, соединительной планки бретели, манжеты (черт. 67) | То же | 3 | - | - | Длина посередине +/- 2. Ширина посередине +/- 2 |
73. Прокладка клапана | Параллельно оси симметрии, проведенной поперек детали | 3 | - | - | Длина посередине +/- 3. Ширина посередине +/- 3 |
74. Долевик под карман | Параллельно линии, проведенной посередине вдоль детали | 5 | - | - | Длина посередине +/- 2. Ширина посередине +/- 2 |
75. Прокладка в откосок | Параллельно внутреннему срезу | 10 | - | - | Длина посередине +/- 3. Ширина посередине +/- 3 |
Примечания:
1. Долевое направление в верхних воротниках из искусственного меха на трикотажной основе должно быть параллельно направлению петельных столбиков.
2. Допускается раскраивать нижний воротник, стойку воротника и нижнего воротника изделий из прорезиненных тканей с отклонениями от направления нитей основы до 30%; в верхних воротниках из искусственного меха располагать детали по уточной нити или с отклонением от нити основы до 40%.
3. Допускается располагать по уточной нити: в куртках - утеплительный клапан, воротник, нижний воротник, манжеты, клапаны карманов, пояс, обтачки низа рукавов и обтачки низа, детали капюшона из прорезиненной ткани и ткани с водоотталкивающей пропиткой, внутренние накладные карманы из капроновой ткани с пленочным покрытием; в брюках - шлевки, утеплительный клапан, хлястики, пояс при обработке его корсажной лентой; под углом 45° к направлению нити основы - обтачки срезов пройм и воротника утеплителя, карман для пистолета, карман для обоймы.
4. Долевое направление в деталях из ватина должно совпадать с направлением нитей основы соответствующих деталей верха, предельные отклонения от долевого направления в деталях ватина - 10%.
Допускается во втором слое ватина располагать детали по уточной нити деталей верха.
Наименование детали | Место расположения, количество и величина надставок | Технологические требования |
ТКАНЬ ВЕРХА | ||
1. Спинка: | ||
в куртках (черт. 1) | - | Смещение боковых швов в сторону полочки до 5 см |
в защитных плащах | - | Смещение боковых швов в сторону полочки до 6 см |
2. Полочка: | ||
- | Смещение боковых швов в сторону спинки до 3 см | |
в защитных плащах | - | То же |
3. Подборт (черт. 10) | Одна или две надставки длиной не менее 6 см | Шов стачивания должен располагаться в поперечном или для курток в косом направлении (со скосом не более 5 см) не ближе 2 см от петель и пуговиц. Надставки могут быть несимметричными |
4. Ветрозащитный клапан (черт. 11), планка потайной застежки, обтачка планки | Одна или две надставки длиной не менее 6 см | Шов стачивания должен располагаться в поперечном или для курток в косом направлении (со скосом не более 5 см), не ближе 2 см от петель и пуговиц. Надставки могут быть несимметричными |
5. Рукав целый (черт. 14): | ||
в куртках, телогрейках | Одна надставка в нижней части рукава, шириной вверху не более 8 см (для телогреек - не более 14 см), длиной - до уровня линии локтя | - |
в хлопчатобумажных куртках, плащах | Одна надставка в нижней части вдоль детали | Шов стачивания не ближе 3 см и не далее 10 см от линии переднего переката |
6. Нижний воротник (черт. 28) | Из трех-четырех частей. Ширина надставок не менее 7 см по отлету, 4 см по шву втачивания в горловину | Швы стачивания должны располагаться в поперечном или косом направлении не ближе 2 см от плечевого шва |
7. Пояс: | ||
в куртках (и подкладка пояса) (черт. 20) | Одна или две надставки или из двух частей с расположением шва по линии сгиба или на расстоянии 2 - 3 см от сгиба со стороны подкладки пояса | Шов стачивания должен совпадать со средним швом спинки или смещен на 2 - 3 см по отношению к боковым швам куртки |
в брюках (черт. 44) | Одна или две надставки | Шов стачивания должен располагаться в поперечном направлении не ближе 7 см от свободного конца |
в комбинезонах (черт. 44) | То же | Шов стачивания должен располагаться в поперечном направлении не ближе 30 см от свободного конца |
Одна надставка в передней части не менее 6 см по ширине детали | Надставки могут быть несимметричными | |
9. Обтачка лицевого выреза капюшона | Одна надставка длиной не менее 15 см | - |
Одна надставка вверху шириной по среднему срезу 5 - 8 см, у среза вытачки 3 - 4 см или надставка шириной по среднему срезу 5 - 8 см, у среза вытачки 3 - 4 см, по боковому шву 2 - 4 см. | - | |
Одна надставка вверху шагового среза шириной по среднему срезу 7 - 12 см, длиной по срезу притачивания 15 - 25 см (для одежды из прорезиненных тканей 15 - 42 см) | Надставки могут быть несимметричными | |
11. Усилительная накладка задней половинки брюк (черт. 37 б) | Одна надставка шириной по среднему срезу 7 - 14 см, длиной по срезу притачивания 15 - 25 см | Шов стачивания не должен совпадать со швом стачивания на задней половинке брюк. Надставки могут быть несимметричными |
12. Ветрозащитный клапан, утеплительный клапан (черт. 43) | Одна надставка в долевом или поперечном направлении шириной не менее 6 см | - |
13. Бретель (черт. 45): | ||
верхняя | Одна надставка | Шов стачивания должен располагаться не ближе 30 см от мыса бретели |
нижняя | Две надставки | Шов стачивания должен располагаться не ближе 20 см от мыса бретели. Надставки могут быть несимметричными |
14. Обтачка низа куртки и брюк | Одна надставка длиной не менее 8 см | Шов стачивания должен располагаться в поперечном направлении |
15. Обтачка низа рукавов | Из двух частей | То же |
16. Обтачка к верхним срезам спинки и переда полукомбинезона | Одна или две надставки длиной не менее 15 см | - |
17. Обтачка верхних срезов задних половинок брюк комбинезона | Одна надставка | Шов стачивания должен располагаться над средним швом комбинезона |
18. Обтачка под пуговицы на спинке комбинезона | Одна надставка длиной не менее 10 см | - |
19. Гульфик и откосок, обтачка гульфика и откоска (черт. 42) | Одна надставка в нижней части детали | Шов притачивания надставки должен располагаться на расстоянии не менее 1,5 см от петель и пуговиц |
20. Хлястик | Из двух равных частей | Шов стачивания должен располагаться в поперечном или долевом направлении |
21. Подкладка хлястика | То же | Шов стачивания должен располагаться в поперечном направлении |
22. Манжета | " | Шов стачивания должен располагаться по перегибу детали |
23. Подкладка манжеты | Из двух равных частей | Шов стачивания должен располагаться в поперечном направлении |
ТКАНЬ ПОДКЛАДКИ | ||
Надставки шириной не менее 6 см и длиной не менее 10 см в любом месте и направлении, но не более двух на каждой части спинки | Смещение боковых швов на 3 см в сторону полочек. Шов притачивания надставки по плечевому срезу должен располагаться на расстоянии не менее 2 см от шва втачивания воротника. Надставки могут быть несимметричными | |
25. Полочка (черт. 50) | Надставка шириной не менее 6 см и длиной не менее 10 см, в любом месте и направлении, но не более двух | Смещение боковых швов на 3 см в сторону спинки. Шов притачивания надставки должен располагаться на расстоянии не менее 2 см от шва втачивания воротника. Надставки могут быть несимметричными |
26. Рукав целый (черт. 53) | Надставки шириной не менее 6 см и длиной не менее 10 см в любом месте и направлении, но не более трех | Надставки могут быть несимметричными |
27. Рукав из двух частей (черт. 52): | ||
верхняя часть | Одна надставка шириной не менее 6 см и длиной не менее 10 см в любом месте и направлении или одна надставка вдоль детали шириной не менее 6 см | Надставки могут быть несимметричными |
нижняя часть | То же | То же |
28. Ветрозащитный клапан | Одна или две надставки длиной не менее 8 см | Шов стачивания должен располагаться в поперечном направлении |
29. Планка потайной застежки куртки и комбинезона | То же | Шов стачивания должен располагаться в поперечном направлении, не ближе 2 см от петель |
30. Подборт, обтачка планки потайной застежки куртки и комбинезона | Две-три надставки длиной не менее 6 см | То же |
31. Задняя половинка брюк (черт. 58 а) | Надставки вверху у пояса шириной по среднему срезу не более 15 см, по боковому - не более 10 см. Надставки вверху шагового среза шириной по среднему шву не более 15 см, по шву притачивания - не более 40 см | Надставки могут быть несимметричными |
32. Пояс брюк из двух частей | Одна надставка в любом направлении | Надставки могут быть несимметричными |
ПРИКЛАДНЫЕ МАТЕРИАЛЫ | ||
33. Прокладка пояса брюк (пояс из двух частей) | Одна надставка в любом месте | Шов стачивания должен располагаться в поперечном или косом направлении |
34. Подкладка кармана с клапаном | Одна надставка | Шов стачивания должен располагаться посередине длины детали |
35. Подкладка кармана с листочкой и бокового кармана брюк | Одна надставка с расположением шва притачивания в долевом направлении | Шов притачивания должен располагаться по линии перегиба детали или не ближе 1 см от сгиба на внутренней стороне подкладки |
36. Прокладка в воротник | Из двух - четырех частей | Шов стачивания должен располагаться в поперечном или косом направлении |
УТЕПЛЯЮЩИЕ МАТЕРИАЛЫ | ||
37. Спинка | Одна надставка в поперечном направлении на расстоянии не менее 6 см от нижних срезов пройм или в долевом направлении на расстоянии от бокового шва не менее 12 и не более 16 см | - |
38. Полочка | То же | - |
39. Рукав | Не более двух надставок в долевом или поперечном направлении, ширина надставки не менее 7 см | Надставки могут быть несимметричными |
40. Передняя половинка брюк | То же | То же |
41. Задняя половинка брюк | Не более двух надставок в долевом или поперечном направлении, ширина надставки не менее 7 см. Надставки вверху шагового среза, шириной по среднему срезу не более 15 см, длиной по срезу притачивания не более 40 см | " |
Примечания:
1. Направление нитей основы в надставках должно совпадать с направлением нитей основы в основных деталях. Для подкладочных тканей с полотняным переплетением возможно расположение нитей основы по линии притачивания надставок.
2. Места расположения надставок в первом и втором слоях ватина не должны совпадать.
3. Размер надставок определяют в готовом изделии.
Детали из ткани верха
Детали из подкладочной ткани
Детали из прокладочной ткани
