ГОСТ 18573-86. Межгосударственный стандарт. Ящики деревянные для продукции химической промышленности. Технические условия

Информационные данные

1. Типы. Основные параметры и размеры

2. Технические требования

3. Упаковка, маркировка, транспортирование и хранение

Приложение 1. Обозначение кода ОКП

Приложение 2. Перечень продукции для упаковывания в ящики

Приложение 3. Размещение металлических банок в ящике

Утвержден и введен в действие

Постановлением Государственного

комитета СССР по стандартам

от 26 ноября 1986 г. N 3567

МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ

ЯЩИКИ ДЕРЕВЯННЫЕ ДЛЯ ПРОДУКЦИИ ХИМИЧЕСКОЙ ПРОМЫШЛЕННОСТИ

ТЕХНИЧЕСКИЕ УСЛОВИЯ

Wooden cases for products of chemical industry.

Specifications

ГОСТ 18573-86

Список изменяющих документов

(в ред. Изменения N 1, утв. в апреле 1990 г.,

Изменения N 2, утв. в октябре 1993 г.)

Группа Д71

МКС 55.160

ОКП 53 7110

Дата введения

1 января 1988 года

ИНФОРМАЦИОННЫЕ ДАННЫЕ

1. РАЗРАБОТАН И ВНЕСЕН Министерством лесной, целлюлозно-бумажной и деревообрабатывающей промышленности СССР

РАЗРАБОТЧИКИ

И.Н. Ганцовский, В.Н. Воронина, Г.М. Шмурнова, И.Н. Сафиулина, Н.Ф. Мороз, О.А. Шамураева

2. УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ Постановлением Государственного комитета СССР по стандартам от 26.11.86 N 3567

3. ВЗАМЕН ГОСТ 18573-78

4. ССЫЛОЧНЫЕ НОРМАТИВНО-ТЕХНИЧЕСКИЕ ДОКУМЕНТЫ

Обозначение НТД, на который дана ссылка	Номер пункта, раздела, приложения
ГОСТ 2695-83	2.1
ГОСТ 2991-85	Вводная часть, 1.1, 1.3
ГОСТ 3282-74	2.5
ГОСТ 3560-73	2.5
ГОСТ 3916.1-96 - ГОСТ 3916.2-96	2.2
ГОСТ 4598-86	2.2
ГОСТ 5959-80	Вводная часть, 1.1, 1.2, 1.3
ГОСТ 6128-81	1.6, Приложение 3
ГОСТ 7016-82	2.4
ГОСТ 7897-83	2.1
ГОСТ 8486-86	2.1
ГОСТ 14192-96	3.1
ГОСТ 24454-80	2.1
ГОСТ 26838-86	2.6

5. Ограничение срока действия снято Постановлением Госстандарта от 25.06.92 N 624

6. ИЗДАНИЕ (май 2008 г.) с Изменениями N 1, 2, утвержденными в апреле 1990 г., октябре 1993 г. (ИУС 7-90, 8-94)

Настоящий стандарт распространяется на дощатые и из листовых древесных материалов неразборные ящики, предназначенные для упаковывания, транспортирования и хранения продукции химической промышленности.

Ящики и комплекты деревянных деталей ящиков должны удовлетворять требованиям ГОСТ 2991, ГОСТ 5959 и требованиям настоящего стандарта.

(Измененная редакция, Изм. N 1).

1. ТИПЫ. ОСНОВНЫЕ ПАРАМЕТРЫ И РАЗМЕРЫ

1.1. Ящики должны быть изготовлены типов II-I, III-I, V-I по ГОСТ 2991 и типов I и VI по ГОСТ 5959 и чертежу настоящего стандарта.

(Измененная редакция, Изм. N 1).

1.2. Основные параметры ящиков должны соответствовать указанным в таблице.

Размеры, мм

Номер ящика	Тип ящика	Предельная масса груза в ящике, кг	Внутренние размеры			Вместимость, дм³	Толщина досок и древесно-волокнистой плиты		Сечение планок	Объем деталей ящика в чистоте, м³
Номер ящика	Тип ящика	Предельная масса груза в ящике, кг	длина	ширина	высота	Вместимость, дм³	торцовых стенок	боковых стенок дна и крышки	Сечение планок	древесины	древесно-волокнистой плиты
1-1	II-I	75	280	280	480	37,6	16	9	16 x 40	0,0088
1-2	V-I	35	280	280	480	37,6	16	9	16 x 40	0,0061
1-3	черт.	35	280	280	480	37,6	13	13	13 x 40	0,007700
2-1	II-I	55	310	310	220	21,1	16	9	16 x 40	0,0062
2-2	V-I	35	310	310	220	21,1	16	9	16 x 40	0,0040
3-1	II-I	75	310	310	600	57,7	16	9	16 x 40	0,0120
3-2	V-I	45	310	310	600	57,7	16	9	16 x 40	0,0081
3-3	VI	35	310	310	600	57,7	3,2	3,2	16 x 32	0,0048	0,0033
3-4	черт.	45	310	310	600	57,7	13	13	13 x 40	0,009100
4-1	II-I	65	320	280	280	25,1	13	9	13 x 40	0,0064
4-2	V-I	35	320	280	280	25,1	16	9	16 x 40	0,0045
5	II-I	75	320	340	340	37,0	13	9	13 x 40	0,0082
6-1	II-I	35	380	380	152	21,9	16	9	16 x 40	0,0064
6-2	V-I	35	380	380	152	21,9	16	9	16 x 40	0,0040
7-1	II-I	45	380	380	190	27,4	16	9	16 x 40	0,0073
7-2	V-I	35	380	380	190	27,4	16	9	16 x 40	0,0046
8-1	II-I	45	380	380	228	32,9	16	9	16 x 40	0,0081
8-2	V-I	35	380	380	228	32,9	16	9	16 x 40	0,0051
9-1	II-I	75	380	380	253	36,5	16	9	16 x 40	0,0087
9-2	V-I	35	380	380	253	36,5	16	9	16 x 40	0,0055
10-1	II-I	75	380	380	285	41,2	16	9	16 x 40	0,0094
10-2	V-I	35	380	380	285	41,2	16	9	16 x 40	0,0060
11-1	II-I	75	380	380	380	54,9	16	9	16 x 40	0,0116
11-2	V-I	75	380	380	380	54,9	16	9	16 x 40	0,0073
11-3	VI	35	380	380	380	54,9	3,2	3,2	16 x 32	0,0045	0,0031
12-1	II-I	35	430	280	215	25,9	13	9	13 x 40	0,0063
12-2	V-I	25	430	280	215	25,9	16	9	16 x 40	0,0044
13-1	II-I	55	460	340	260	40,7	16	9	16 x 40	0,0091
13-2	VI	35	460	340	260	40,7	3,2	3,2	16 x 32	0,0042	0,0026
14-1	II-I	55	470	235	228	25,2	16	9	16 x 40	0,0068
14-2	V-I	25	470	235	228	25,2	16	9	16 x 40	0,0043
14-3	VI	35	470	235	228	25,2	3,2	3,2	16 x 32	0,0037	0,0020
15-1	II-I	55	506	380	335	64,4	16	9	16 x 40	0,0122
15-2	VI	65	506	380	335	64,4	3,2	3,2	19 x 32	0,0058	0,0035
16-1	II-I	65	506	380	403	77,5	16	9	16 x 40	0,0139
16-2	VI	35	506	380	403	77,5	3,2	3,2	16 x 32	0,0051	0,0038
17-1	II-I	55	520	260	360	48,7	16	9	16 x 40	0,0105
17-2	V-I	45	520	260	360	48,7	16	9	16 x 40	0,0071
17-3	VI	35	520	260	360	48,7	3,2	3,2	16 x 32	0,0045	0,0029
18-1	II-I	45	530	320	220	37,3	16	9	16 x 40	0,0086
18-2	V-I	25	530	320	220	37,3	16	9	16 x 40	0,0054
18-3	VI	35	530	320	220	37,3	3,2	3,2	16 x 32	0,0042	0,0026
19-1	III-I	55	540	320	320	55,3	16	9	16 x 40	0,0119
19-2	VI	35	540	320	320	55,3	3,2	3,2	16 x 32	0,0047	0,0032
20	VI	65	554	354	419	82,2	3,2	3,2	19 x 32	0,0063	0,0041
21-1	II-I	45	570	342	228	44,4	16	9	16 x 40	0,0096
21-2	VI	35	570	342	228	44,4	3,2	3,2	16 x 32	0,0045	0,0029
22-1	III-I	35	570	380	190	41,2	16	9	16 x 40	0,0103
22-2	V-I	35	570	380	190	41,2	16	9	16 x 40	0,0058
22-3	VI	35	570	380	190	41,2	3,2	3,2	16 x 32	0,0045	0,0028
23-1	II-I	55	570	380	228	49,4	16	9	16 x 40	0,0103
23-2	V-I	35	570	380	228	49,4	16	9	16 x 40	0,0064
23-3	VI	35	570	380	228	49,4	3,2	3,2	16 x 32	0,0047	0,0031
24-1	II-I	55	570	380	253	54,8	16	9	16 x 40	0,0109
24-2	V-I	35	570	380	253	54,8	16	9	16 x 40	0,0068
24-3	VI	35	570	380	253	54,8	3,2	3,2	16 x 32	0,0048	0,0032
25-1	III-I	55	570	380	317	68,7	16	9	16 x 40	0,0136
25-2	VI	35	570	380	317	68,7	3,2	3,2	16 x 32	0,0051	0,0036
26-1	II-I	55	630	425	475	127,2	16	9	16 x 40	0,0189
26-2	VI	65	630	425	475	127,2	3,2	3,2	19 x 32	0,0073	0,0054
27-1	II-I	55	660	450	540	160,4	16	9	16 x 40	0,0220
27-2	VI	65	660	450	540	160,4	3,2	3,2	19 x 32	0,0079	0,0062
28-1	II-I	65	660	500	560	184,8	16	9	16 x 40	0,0241
28-2	VI	65	660	500	560	184,8	3,2	3,2	19 x 32	0,0082	0,0068
29	VI	65	674	554	486	181,5	3,2	3,2	19 x 32	0,0082	0,0067
30	V-I	35	684	228	304	47,4	16	13	16 x 40	0,0090
31-1	III-I	45	700	320	320	71,7	16	9	16 x 40	0,0138
31-2	VI	65	700	320	320	71,7	3,2	3,2	19 x 32	0,0064	0,0039
32-1	III-I	100	1120	260	260	75,7	19	19	19 x 50	0,0295
33-1	III-I	75	1120	300	300	100,8	19	16	19 x 50	0,0295
33-2	VI	65	1120	300	300	100,8	3,2	3,2	19 x 32	0,008200	0,005400
33-3	VI	65	1120	260	260	75,7	3,2	3,2	19 x 32	0,007831	0,004600
34	III-I	55	1400	300	300	126,0	16	13	16 x 40	0,0280
35	I	85	1450	720	80	83,5	19	-	19 x 40	0,0135	0,0072
36-1	II-I	35	310	310	253	24,3	16	9	16 x 40	0,006880
36-2	V-I	35	310	310	253	24,3	16	9	16 x 40	0,004387
37	V-I	45	320	320	280	28,7	16	9	16 x 40	0,005003
38	II-I	25	342	228	228	17,8	13	9	13 x 40	0,005100
39	II-I	35	420	170	165	11,8	16	9	16 x 40	0,004286
40	V-I	25	470	315	244	36,1	13	9	13 x 40	0,004866
41-1	II-I	35	475	320	140	21,3	16	9	16 x 40	0,006234
41-2	V-I	35	475	320	140	21,3	16	9	16 x 40	0,003884
42-1	II-I	45	480	320	175	26,9	16	13	16 x 40	0,009322
42-2	V-I	45	480	320	175	26,9	16	13	16 x 40	0,005772
43	V-I	45	490	420	140	28,8	16	9	16 x 40	0,004795
44	II-I	45	520	260	300	40,6	16	9	16 x 40	0,009200
45	II-I	45	570	253	190	27,4	13	9	13 x 40	0,006750

Примечание.

Допускается применять:

- планки сечением 16 x 32 мм при изготовлении ящиков N 15-2, 20, 26-2, 28-2, 29, 31-2 для грузов массой до 35 кг;

- ящики N 12-1 и 17-1 типа III для стеклонитей и стекловолокна;

- ящики типа III по ГОСТ 5959 взамен ящиков типа VI для грузов массой до 35 кг при условии обеспечения сохранности продукции;

- ящики N 2-1, 2-2 высотой 253 мм.

(Измененная редакция, Изм. N 1, 2).

1.3. Предельные отклонения по размерам ящиков и размерам деталей должны соответствовать требованиям ГОСТ 2991 и ГОСТ 5959.

1.4. Обозначение кода ОКП приведено в приложении 1.

1.5. Перечень продукции, упаковываемой в ящики, приведен в приложении 2.

1.6. Размещение металлических банок по ГОСТ 6128 в ящике указано в приложении 3.

1.7. Ящики типа V-I должны изготовляться с суммой просветов на стенках 40%, сумма просветов на дне и крышке ящика N 30 не должна превышать 30%, на дне ящика N 17-2 - 10%.

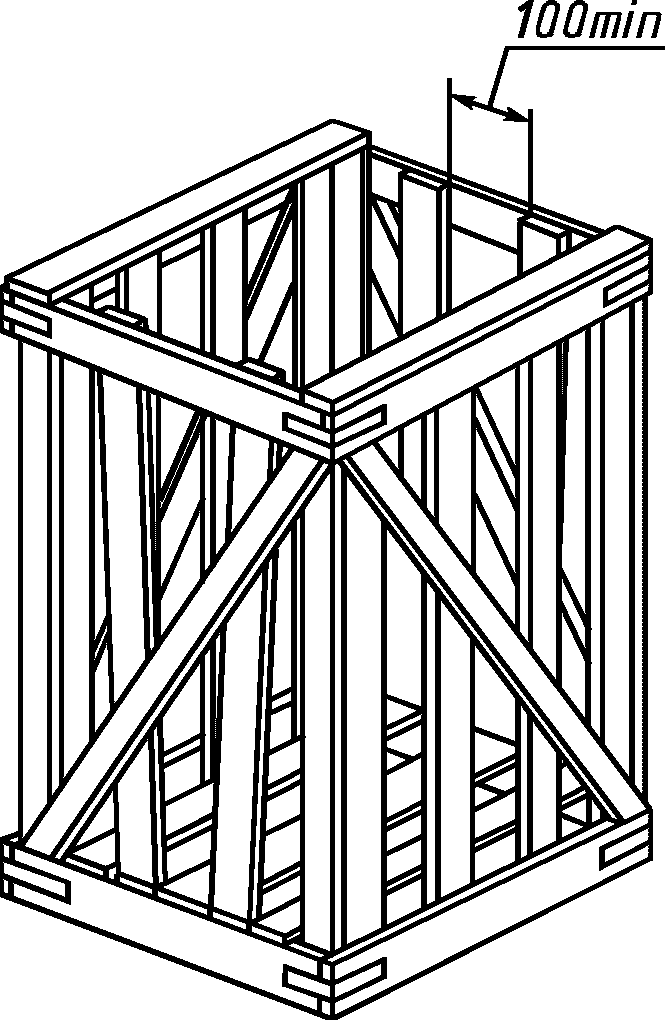

1.8. Ящики N 1-1, 1-2, 3-1, 3-2 должны быть изготовлены без крышек и с внутренним расположением планок.

Ящики N 1-1 и 3-1 предназначаются для транспортирования грузов морским транспортом и должны быть изготовлены с просветами не более 60 мм между двумя верхними досками торцовых стенок, используемыми для переноса ящиков.

1.9. В ящике N 35 толщина боковых стенок должна быть 19 мм, дно и крышка - из древесно-волокнистой плиты толщиной 3,2 мм, на дне и крышке - по три продольных планки.

2. ТЕХНИЧЕСКИЕ ТРЕБОВАНИЯ

2.1. Ящики должны изготовляться в соответствии с требованиями настоящего стандарта по рабочим чертежам, утвержденным в установленном порядке.

Ящики должны изготовляться из древесины мягких лиственных пород и березы по ГОСТ 2695 и ГОСТ 7897.

Допускается изготовлять ящики из древесины хвойных пород по ГОСТ 8486 и ГОСТ 24454.

(Измененная редакция, Изм. N 1).

2.2. Ящики типов I и VI должны изготовляться из твердой древесно-волокнистой плиты марки Т групп А и Б по ГОСТ 4598. Допускается изготовление из фанеры толщиной 3 и 4 мм по ГОСТ 3916.1 - ГОСТ 3916.2.

Применение на добровольной основе пунктов 2.3 и 2.6 обеспечивает соблюдение требований технического регламента Таможенного союза "О безопасности упаковки" (ТР ТС 005/2011) (Решение Комиссии Таможенного союза от 16.08.2011 N 769).

2.3. Влажность деталей собранных ящиков должна быть не более 22%.

2.2, 2.3. (Измененная редакция, Изм. N 2).

2.4. Параметр шероховатости поверхностей деревянных деталей ящиков должен быть не более Rm_max 1250 мкм по ГОСТ 7016.

2.5. Ящики должны быть обтянуты или обиты стальной упаковочной лентой по ГОСТ 3560 или проволокой по ГОСТ 3282.

По согласованию с потребителем допускается изготовлять ящики, влажность деталей которых не более 22% без обтяжки или обивки лентой или проволокой.

2.6. Нормы механической прочности ящиков при испытании на сжатие при штабелировании, удар при свободном падении, вибропрочность - по ГОСТ 26838.

(Введен дополнительно, Изм. N 1).

3. УПАКОВКА, МАРКИРОВКА, ТРАНСПОРТИРОВАНИЕ И ХРАНЕНИЕ

3.1. На каждый ящик в соответствии с требованиями ГОСТ 14192 должна быть нанесена маркировка, характеризующая тару и содержащая:

- товарный знак или наименование предприятия-изготовителя;

- номер ящика по стандарту;

- обозначение настоящего стандарта.

(Измененная редакция, Изм. N 1).

Приложение 1

Обязательное

ОБОЗНАЧЕНИЕ КОДА ОКП

Номер ящика	Код ОКП	Номер ящика	Код ОКП
1-1	53 7111 6001	8-1	53 7111 6014
1-2	53 7111 6002	8-2	53 7111 6015
1-3	53 7111 6063	9-1	53 7111 6016
2-1	53 7111 6003	9-2	53 7111 6017
2-2	53 7111 6004	10-1	53 7111 6018
3-1	53 7111 6005	10-2	53 7111 6019
3-2	53 7111 6006	11-1	53 7111 6020
3-3	63 7114 1311	11-2	53 7111 6021
3-4	53 7111 6064	11-3	53 7114 1312
4-1	53 7111 6007	12-1	53 7111 6022
4-2	53 7111 6008	12-2	53 7111 6023
5	53 7111 6009	13-1	53 7111 6024
6-1	53 7111 6010	13-2	53 7114 1313
6-2	53 7111 6011	14-1	53 7111 6025
7-1	53 7111 6012	14-2	53 7111 6026
7-2	53 7111 6013	14-3	53 7114 1314
15-1	53 7111 6027	27-1	53 7111 6043
15-2	53 7114 1315	27-2	53 7114 1327
16-1	53 7111 6028	28-1	53 7111 6044
16-2	53 7114 1316	28-2	53 7114 1328
17-1	53 7111 6029	29	53 7114 1329
17-2	53 7111 6030	30	53 7111 6045
17-3	53 7114 1317	31-1	53 7111 6046
18-1	53 7111 6031	31-2	53 7114 1330
18-2	53 7111 6032	32-1	53 7111 6047
18-3	53 7114 1318	32-2	53 7114 1331
19-1	53 7111 6033	33-1	53 7114 6048
19-2	53 7114 1319	33-2	53 7114 1332
20	53 7114 1320	34	53 7111 6049
21-1	53 7111 6034	35	53 7113 0601
21-2	53 7114 1321	36-1	53 7111 6050
22-1	53 7111 6035	36-2	53 7111 6051
22-2	53 7111 6036	37	53 7111 6052
22-3	53 7114 1322	38	53 7111 6053
23-1	53 7111 6037	39	53 7111 6054
23-2	53 7111 6038	40	53 7111 6055
23-3	53 7114 1323	41-1	53 7111 6056
24-1	53 7111 6039	41-2	53 7111 6057
24-2	53 7111 6040	42-1	53 7111 6058
24-3	53 7114 1324	42-2	53 7111 6059
25-1	53 7111 6041	43	53 7111 6060
25-2	53 7114 1325	44	53 7111 6061
26-1	53 7111 6042	45	53 7111 6062
26-2	53 7114 1326

Приложение 1. (Измененная редакция, Изм. N 1).

Приложение 2

Рекомендуемое

ПЕРЕЧЕНЬ

ПРОДУКЦИИ ДЛЯ УПАКОВЫВАНИЯ В ЯЩИКИ

Наименование продукции	Номер ящика
Химическая продукция в стеклянных бутылях вместимостью 10 и 20 дм³	1-1; 1-2; 1-3; 3-1; 3-2; 3-3; 3-4
Химические реактивы	2-1; 2-2; 6-1; 6-2; 7-1; 8-1; 8-2; 10-1; 10-2; 11-1; 11-2; 11-3; 12-2; 17-1; 17-3; 18-1; 18-2; 18-3; 19-1; 19-2; 21-1; 21-2; 22-1; 22-2; 22-3; 23-1; 23-2; 38
Фотопродукция	2-1; 6-1; 8-1; 10-1; 11-1; 22-1; 22-3; 31-1; 31-2; 32-1
Грампластинки	4-1; 5; 12-1
Лакокрасочная продукция	4-2; 6-2; 7-2; 8-2; 9-2; 10-2; 14-2; 22-2; 23-2; 24-2; 30; 36-1; 36-2; 37; 41-1; 41-2; 42-1; 42-2; 43
Товары бытовой химии	6-1; 6-2; 8-1; 8-2; 9-1; 9-2; 10-1; 10-2; 11-1; 11-2; 11-3; 17-1; 17-3; 22-1; 22-3; 23-1; 31-1; 31-2; 40; 45
Товары бытовой химии (в бидонах)	17-2
Изделия из пластмасс	8-1; 8-2; 10-1; 10-2; 13-1; 13-2; 14-1; 14-2; 14-3; 15-1; 15-2; 22-1; 22-2; 22-3; 23-1; 23-3; 24-1; 24-3; 25-1; 25-2; 26-1; 26-2; 28-1; 28-2; 35
Стекловолокно, стеклонить, стеклоткань	10-1; 11-1; 12-1; 13-1; 13-2; 17-1; 17-3; 20; 22-1; 22-3; 21-1; 28-1; 28-2; 29; 31-1; 31-2; 32-1; 32-2; 33-1; 33-2; 44
Обувь резиновая и резинотекстильная, резинотехнические изделия	16-1; 16-2; 20; 26-1; 26-2; 27-1; 27-2; 28-1; 28-2; 29; 32-2; 36-1
Полировальная паста	39

Приложение 2. (Измененная редакция, Изм. N 1, 2).

Приложение 3

Рекомендуемое

РАЗМЕЩЕНИЕ МЕТАЛЛИЧЕСКИХ БАНОК В ЯЩИКЕ

Номер ящика	Номер банки по ГОСТ 6128	Размещение банок в ящике по				Расположение банок в ящике
Номер ящика	Номер банки по ГОСТ 6128	длине	ширине	высоте	всего	Расположение банок в ящике
7-2	1	5	5	2	50	Рядовое
6-2	2	5	5	1	25	То же
8-2	3	4	3	3	36	Шахматное
8-2	4	4	3	2	24	То же
4-2	5	3	3	2	16	"
6-2	5	4	3	1	12	"
6-2	6	4	3	1	12	"
7-2	7	4	3	1	12	"
8-2	8	2	3	2	10	"
6-2	9	2	3	1	5	"
10-2	9	2	3	2	10	"
7-2	10	2	3	1	5	"
6-2	11	2	2	1	4	Рядовое
14-2	12	2	1	2	4	То же
7-2	13	2	2	1	4	"
6-2	14	2	2	1	2	Шахматное
30	14	3	1	2	6	Рядовое
22-2	15	2	2	1	3	Шахматное
23-2	16	2	2	1	3	То же
24-2	17	2	2	1	3	"
14-2	18	6	2	1	12	Рядовое
9-2	19	2	2	1	2	Шахматное
7-2	20	2	2	1	2	То же
37	9	2	2	2	8	Рядовое
41-1	9	3	2	1	6	То же
41-2	9	3	2	1	6	"
42-1	10	3	2	1	6	"
42-2	9	3	2	1	6	"
43	9	3	3	1	8	Шахматное

Приложение 3. (Измененная редакция, Изм. N 1, 2).
