Название документа
"ГОСТ 28964-91 (ИСО 4029-83). Государственный стандарт Союза ССР. Винты установочные с шестигранным углублением и засверленным концом. Технические условия"
(утв. и введен в действие Постановлением Госстандарта СССР от 05.04.1991 N 446)
"ГОСТ 28964-91 (ИСО 4029-83). Государственный стандарт Союза ССР. Винты установочные с шестигранным углублением и засверленным концом. Технические условия"
(утв. и введен в действие Постановлением Госстандарта СССР от 05.04.1991 N 446)
Утвержден и введен в действие
Постановлением Государственного
комитета СССР по управлению
качеством продукции и стандартам
от 5 апреля 1991 г. N 446
ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР
ВИНТЫ УСТАНОВОЧНЫЕ С ШЕСТИГРАННЫМ УГЛУБЛЕНИЕМ
И ЗАСВЕРЛЕННЫМ КОНЦОМ
ТЕХНИЧЕСКИЕ УСЛОВИЯ
Hexagon socket set screws with cup point. Specifications
ГОСТ 28964-91
(ИСО 4029-83)
ОКП 16 5000
Дата введения
1 января 1992 года
1. Подготовлен и внесен Министерством станкостроительной и инструментальной промышленности СССР.
2. Утвержден и введен в действие Постановлением Государственного комитета СССР по управлению качеством продукции и стандартам от 05.04.1991 N 446.
Настоящий стандарт подготовлен методом прямого применения международного стандарта ИСО 4029-83 "Винты установочные с шестигранным углублением и засверленным концом" и полностью ему соответствует.
3. Введен впервые.
4. Ссылочные нормативно-технические документы
──────────────────────────────────────────┬───────────────────────
Обозначение НТД, на который дана ссылка │ Номер раздела
──────────────────────────────────────────┼───────────────────────
ИС МЕГАНОРМ: примечание.
Взамен ГОСТ 16093-81 Приказом Ростехрегулирования от
02.03.2005 N 39-ст с 1 июля 2005 года введен в действие
ИС МЕГАНОРМ: примечание.
ГОСТ 17769-83 утратил силу на территории Российской Федерации
с 1 января 2011 года в связи с введением в действие
ГОСТ Р ИСО 3269-2009 (Приказ Ростехрегулирования от 10.12.2009
N 696-ст).
ГОСТ 17769-83 │ 3
ИС МЕГАНОРМ: примечание.
Взамен ГОСТ 24705-81 Приказом Ростехрегулирования от
02.03.2005 N 36-ст с 1 июля 2005 года введен в действие
ИС МЕГАНОРМ: примечание.
ГОСТ 25556-82 утратил силу на территории Российской Федерации
с 1 января 2011 года в связи с введением в действие
ГОСТ Р ИСО 898-5-2009 (Приказ Ростехрегулирования от 10.12.2009
N 701-ст).
ГОСТ 25556-82 │ 1, 3
Настоящий стандарт устанавливает технические условия на установочные винты с шестигранным углублением и засверленным концом, имеющие метрические размеры с номинальным диаметром резьбы от 1,6 до 24 мм класса точности A.
Если требуются другие технические условия, то рекомендуется выбирать их из ГОСТ 16093, ГОСТ 24705 и ГОСТ 25556.
Допускается применять другие формы засверленных концов.
Требования настоящего стандарта являются обязательными.
Размеры винтов должны соответствовать указанным на чертеже и в табл. 1.
--------------------------------
<*> Сбег резьбы.
<**> Угол 120° является обязательным для коротких винтов над штриховой линией.
<***> Угол 45° применяется только к части детали ниже внутреннего диаметра резьбы.
Шестигранное углубление может иметь раззенкованный по контуру или слегка закругленный край.

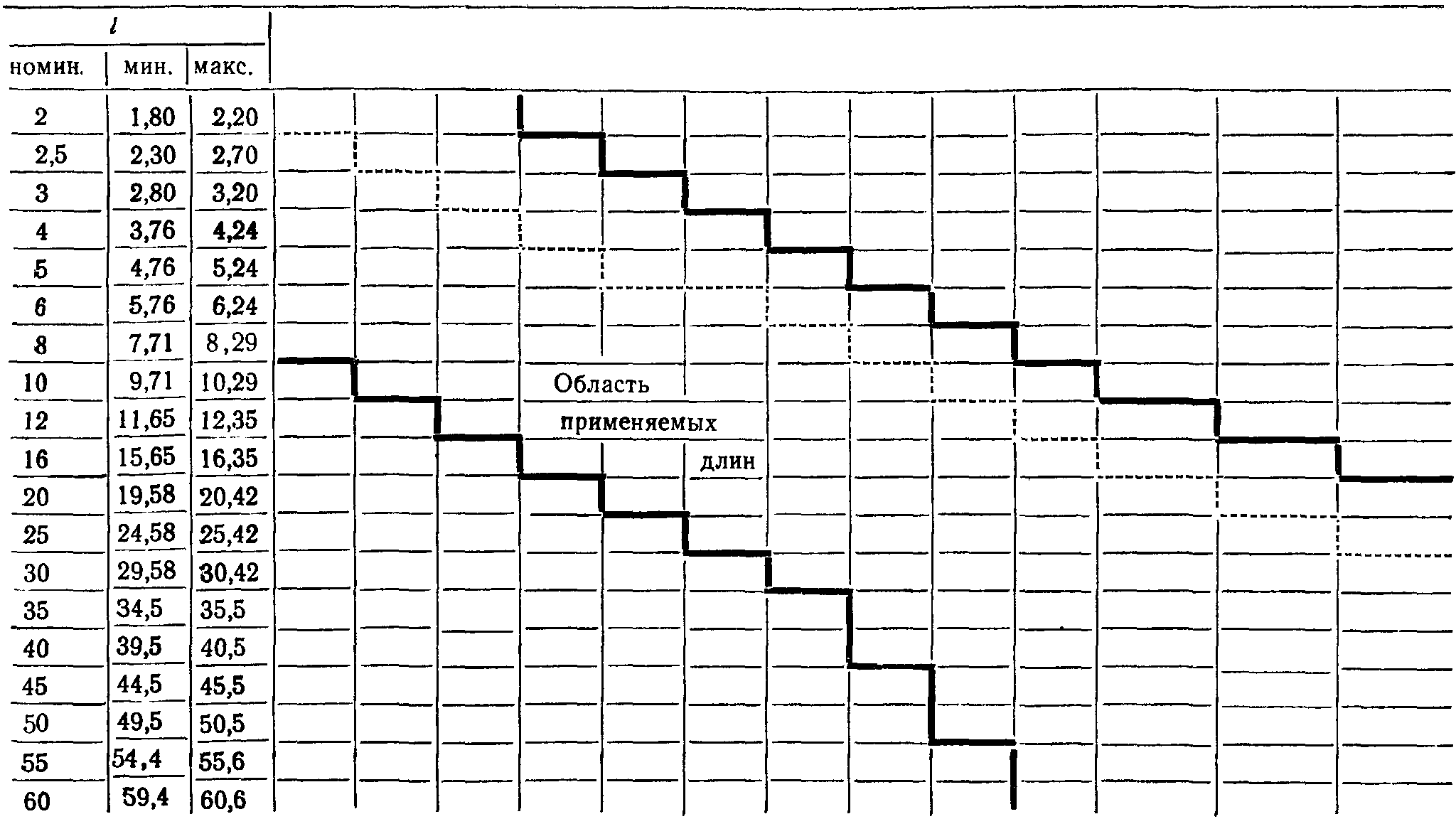

Продолжение табл. 1
--------------------------------
<1> P = шаг резьбы.
<2>
, за исключением размеров M1,6; M2 и M2,5.
, за исключением размеров M1,6; M2 и M2,5.<3> Минимальная глубина захвата ключа для винтов с номинальными длинами, указанными выше пунктирной линии.
<4> Минимальная глубина захвата ключа для винтов с номинальными длинами, указанными ниже пунктирной линии.
Винты должны изготовляться в соответствии с требованиями, указанными в табл. 2.
Таблица 2
───────────────────────────────┬────────────┬───────────────┬──────────────
Материал │ Сталь │ Нержавеющая │ Цветные
│ │ сталь │ металлы
─────────────┬─────────────────┼────────────┴───────────────┴──────────────
ИС МЕГАНОРМ: примечание.
Взамен ГОСТ 24705-81 Приказом Ростехрегулирования от 02.03.2005 N 36-ст
ИС МЕГАНОРМ: примечание.
Взамен ГОСТ 16093-81 Приказом Ростехрегулирования от 02.03.2005 N 39-ст
Резьба │ Допуски │5g6g для класса 45Н; для других классов 6g
├─────────────────┼───────────────────────────────────────────
│ Государственные │ ГОСТ 24705
│стандарты │ ГОСТ 16093
─────────────┼─────────────────┼────────────┬───────────────┬──────────────
ИС МЕГАНОРМ: примечание.
ГОСТ 25556-82 утратил силу на территории Российской Федерации с 1
января 2011 года в связи с введением в действие ГОСТ Р ИСО 898-5-2009
(Приказ Ростехрегулирования от 10.12.2009 N 701-ст).
свойства ├─────────────────┼────────────┼───────────────┼──────────────
│ Государственные │ ГОСТ 25556 │ ГОСТ 1759.0 │ ГОСТ 1759.0
│стандарты │ │ │
─────────────┼─────────────────┼────────────┴───────────────┴──────────────
Допуски │ Класс точности │ A
├─────────────────┼───────────────────────────────────────────
│ Государственный │ ГОСТ 1759.1
│стандарт │
─────────────┴─────────────────┼───────────────────────────────────────────
Окончательная обработка │ Гальванические покрытия по ГОСТ 9.303:
│ цинковое хроматированное; кадмиевое
│хроматированное; никелевое; окисное,
│пропитанное маслом; фосфатное, пропитанное
│маслом.
│ Допускается по согласованию между
│изготовителем и потребителем применять
│другие виды покрытий
───────────────────────────────┼───────────────────────────────────────────
ИС МЕГАНОРМ: примечание.
ГОСТ 17769-83 утратил силу на территории Российской Федерации
с 1 января 2011 года в связи с введением в действие ГОСТ Р ИСО 3269-2009
(Приказ Ростехрегулирования от 10.12.2009 N 696-ст).
Приемка │ Правила приемки согласно ГОСТ 17769
Пример условного обозначения установочного винта с шестигранным углублением и засверленным концом с размером резьбы d = M6, номинальной длиной l = 12 мм и класса прочности 45Н:
Винт M6 x 12 45Н ГОСТ 28964-91.
