МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ
ФАНЕРА БАКЕЛИЗИРОВАННАЯ
ТЕХНИЧЕСКИЕ УСЛОВИЯ
Bakelite resins plywood. Specifications
ГОСТ 11539-83*
Список изменяющих документов (в ред. Изменения N 1, утв. в декабре 1988 г.) |
ОКП 55 1500
Взамен ГОСТ 11539-73,
ГОСТ 5.899-71
Постановлением Государственного комитета СССР по стандартам от 10.10.1983 N 4828 дата введения установлена 01.01.1985.
Ограничение срока действия снято по Протоколу N 4-93 Межгосударственного совета по стандартизации, метрологии и сертификации (ИУС 4-94).
Переиздание (декабрь 1998 г.) с Изменением N 1, утвержденным в декабре 1988 г. (ИУС 4-89).
Настоящий стандарт распространяется на бакелизированную фанеру, изготовленную из листов березового лущеного шпона, склеенных синтетическими смолами.
(Измененная редакция, Изм. N 1).
1.1. Бакелизированную фанеру изготовляют следующих марок, указанных в табл. 1.
Таблица 1
──────┬─────────────────────────────┬─────────────────────────────
Марка │ Характеристика марки │ Область применения
фанеры│ │
──────┼─────────────────────────────┼─────────────────────────────
ФБС │ Наружные слои фанеры │ Для изготовления конструк-
│пропитываются фенолоформаль- │ций в машиностроении, авто-
│дегидной спирторастворимой │мобилестроении, строительстве
│смолой. На внутренние │и судостроении, работающих в
│слои смола наносится │атмосферных условиях
ФБС │ На наружные и внутренние │
1 │слои фанеры наносится │
│фенолоформальдегидная │
│спирторастворимая смола │
──────┼─────────────────────────────┼─────────────────────────────
ФБВ │ Наружные слои фанеры │ Для изготовления внутренних
│пропитываются фенолоформаль- │конструкций, применяемых в
│дегидной водорастворимой │машиностроении, автомобиле-
│смолой. На внутренние слои │строении и судостроении. При
│смола наносится │защите наружных поверхностей
ФБВ │ На наружные и внутренние │фанеры лакокрасочными
1 │слои фанеры наносится │покрытиями для изготовления
│фенолоформальдегидная │конструкций, работающих
│водорастворимая смола │в атмосферных условиях
──────┼─────────────────────────────┼─────────────────────────────
ФБС-А │ На наружные и внутренние │ Для изготовления внутренних
│слои фанеры наносится │конструкций, применяемых в
│фенолоформальдегидная │автомобилестроении
│спирторастворимая смола │
ФБС -А│ На наружные и внутренние │
1 │слои фанеры (кроме двух │
│поперечных слоев, │
│расположенных симметрично │
│от центрального) наносится │
│фенолоформальдегидная │
│спирторастворимая смола │
(Измененная редакция, Изм. N 1).
1.2 Фанеру марки ФБС применяют в изделиях, эксплуатируемых в условиях тропического климата. Изделия изготовляют по ГОСТ 15150-69 и ГОСТ 15151-69 в следующих исполнениях и категориях: ТС5; Т4.1; ТВ4.1; ТМ4.1; У1.1; У3; У4; У5; М1.1; М3; М4; М5; ОМ3; ОМ4; ОМ5.
1.3. Размеры фанеры должны соответствовать указанным в табл. 2.
мм
─────────────────────┬────────────────────────┬───────────────────
Длина │ Ширина │ Толщина
─────────────┬───────┼────────────────┬───────┼──────────┬────────
номин. │ пред. │ номин. │ пред. │ номин. │ пред.
│ откл. │ │ откл. │ │ откл.
─────────────┼───────┼────────────────┼───────┼──────────┼────────
7700; 5700; │+/- 20 │1550; 1500; 1250│+/- 20 │5 │+/- 0,5
5600; 4900; │ │ │ │7 │+/- 0,8
4400; 1500 │ │ │ │10; 12; 14│+/- 0,9
│ │ │ │16 │+1,0
│ │ │ │18 │-0,9
│ │ │ │ │+2,0
│ │ │ │ │-0,9
Толщина в каждой измеряемой точке не должна отличаться от номинальной толщины более чем на величину предельных отклонений, указанных в табл. 2.
1.4. По согласованию с потребителем допускается 25% от партии листов фанеры, уменьшенных по длине и ширине. Максимальное уменьшение размеров, указанных в табл. 2, - 250 мм с градацией через 50 мм.
1.5. По согласованию с потребителем допускается изготовление фанеры других размеров по длине и ширине в соответствии с размерами клеильных прессов, установленных на действующих предприятиях.
1.6. По заказу потребителя фанера марки ФБС изготовляется толщиной 6 мм с предельным отклонением +/- 0,8 мм.
2.1. Фанера должна изготовляться в соответствии с требованиями настоящего стандарта по технологической документации, утвержденной в установленном порядке.
2.2. Для изготовления фанеры должен применяться лущеный березовый шпон по ГОСТ 99-96 сортов, указанных в табл. 3.
Таблица 3
───────────────┬──────────────────────────────────────────────────
Марка фанеры │ Сорт шпона на слои
├──────────────┬───────────────────────────────────
│ наружные │ внутренние
───────────────┼──────────────┼───────────────────────────────────
ФБС │ В │ ВВ
ФБВ │ │
ФБС-А │ │
───────────────┼──────────────┼───────────────────────────────────
ФБС │ ВВ │ ВВ
1 │ │
ФБВ │ │с допуском по несросшимся сучкам
1 │ │без ограничения количества
ФБС -А │ │
1 │ │
2.3. Наружные слои фанеры должны быть изготовлены из целых по ширине листов шпона. Стыки шпона не должны совпадать в продольных слоях по толщине фанеры.
2.4. На поверхности фанеры не допускаются участки, не пропитанные или не покрытые смолой.
По согласованию с потребителем допускается изготовление фанеры с наружными слоями, не покрытыми смолой, кроме фанеры марки ФБС повышенной прочности.
(Измененная редакция, Изм. N 1).
2.5. Для внутренних слоев допускается применение листов шпона, составленных по ширине из отдельных полос.
Ширина полос должна быть не менее 200 мм, для фанеры марки ФБС - не менее 400 мм. При составлении листов из полос допускаются нахлестки шпона величиной до 5 мм и зазоры между кромками шпона до 2 мм.
2.6. По физико-механическим показателям фанера должна соответствовать значениям, указанным в табл. 4.
Таблица 4
───────────────────────┬──────────┬───────────────────────────────
Наименование показателя│ Толщина │ Значение для марок
│фанеры, мм├───────┬─────┬─────┬───────────
│ │ФБС │ ФБС │ФБВ, │ФБС , ФБВ ,
│ │повы- │ │ФБС-А│ 1 1
│ │шенной │ │ │ФБС -А
│ │проч- │ │ │ 1
│ │ности │ │ │
───────────────────────┼──────────┼───────┼─────┼─────┼───────────
1. Предел прочности │5; 7 │88,0 │88,0 │78,5 │59,0
при растяжении вдоль │10; 12 │73,5 │73,5 │- │-
волокон наружных слоев │14; 16; 18│68,5 │68,5 │- │-
фанеры, МПа, не менее │ │ │ │ │
───────────────────────┼──────────┼───────┼─────┼─────┼───────────
2. Предел прочности │ │ │ │ │
при статическом изгибе,│ │ │ │ │
МПа, не менее: │ │ │ │ │
поперек волокон │7 │78,5 │78,5 │63,5 │-
наружных слоев │10; 12 │80,0 │78,5 │68,5 │-
│14; 16; 18│90,0 │88,2 │78,5 │
вдоль волокон │10; 12 │117,5 │117,5│108,0│88,0
наружных слоев │14; 16; 18│108,0 │108,0│98,0 │78,5
───────────────────────┼──────────┼───────┼─────┼─────┼───────────
3. Предел прочности │5 - 18 │1,76 │1,76 │1,47 │1,47
при скалывании │ │ │ │ │
по клеевому слою после │ │ │ │ │
кипячения в воде │ │ │ │ │
в течение 1 ч, МПа, │ │ │ │ │
не менее │ │ │ │ │
───────────────────────┼──────────┼───────┴─────┴─────┴───────────
4. Влажность, % │5 - 7 │ 6 +/- 2
├──────────┼───────────────────────────────
│10 - 18 │ 8 +/- 2
───────────────────────┼──────────┼───────────────────────────────
5. Плотность, кг/м3, │5 - 18 │ 1200
не более │ │
(Измененная редакция, Изм. N 1).
2.7. Физико-механические показатели фанеры марки ФБС толщиной 6 мм должны соответствовать показателям фанеры марки ФБС толщиной 7 мм.
2.8. На поверхности фанеры не допускаются нахлестки, вмятины и бугорки глубиной (высотой) более 1 мм, пузыри, недопрессовки, на кромках - расслоение.
(Измененная редакция, Изм. N 1).
2.9. Листы фанеры должны быть обрезаны под прямым углом. Косина листа не должна превышать 2 мм на 1 м длины.
2.10. Торцы и кромки фанеры марки ФБС толщиной 6 мм после обрезки должны быть защищены от проникновения влаги синтетическими покрытиями.
3.1. Фанеру предъявляют к приемке партиями. Партией считают количество листов фанеры одной марки и размера, оформленное одним документом о качестве, содержащим:
- наименование предприятия-изготовителя и его товарный знак;
- марку фанеры;
- размеры листа фанеры;
- результаты проведенных испытаний;
- количество фанеры в кубических или в квадратных метрах;
- обозначение настоящего стандарта;
- для фанеры марки ФБС повышенной прочности после указания марки проставляют обозначение - ПП.
3.2. Для контроля размеров и внешнего вида фанеры проверке подвергают каждый лист партии.
Для контроля физико-механических показателей отбирают один лист фанеры от партии.
Отбор листов для испытаний производят не ранее, чем через 24 ч после выгрузки листов из пресса.
3.3. Партию фанеры принимают, если отобранный лист фанеры по физико-механическим показателям соответствует требованиям настоящего стандарта.
При получении неудовлетворительных результатов хотя бы по одному из физико-механических показателей проводят повторную проверку на удвоенном количестве листов, взятых от той же партии.
Результаты повторных испытаний распространяют на всю партию.
3.1 - 3.3. (Измененная редакция, Изм. N 1).
3.4. Приемку фанеры по количеству производят в кубических или квадратных метрах.
Объем одного листа подсчитывают с точностью до 0,00001 м3, а объем партии - до 0,01 м3. Площадь одного листа подсчитывают с точностью до 0,01 м2, а площадь листов партии - с точностью до 0,5 м2.
4.1. Отбор образцов, их количество, изготовление и подготовка к испытаниям - по ГОСТ 9620-94.
4.2. Внешний вид фанеры определяют визуально.
ИС МЕГАНОРМ: примечание. Взамен ГОСТ 7502-89 Постановлением Госстандарта РФ от 27.07.1999 N 220-ст с 1 июля 2000 года введен в действие ГОСТ 7502-98. |
4.3. Длину и ширину фанеры измеряют посередине каждой стороны листа с погрешностью не более 5 мм металлической рулеткой по ГОСТ 7502-89 или другим измерительным инструментом, обеспечивающим требуемую точность измерения.

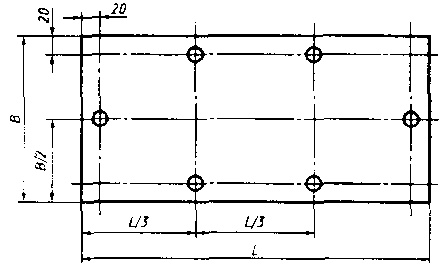

4.4. Толщину фанеры измеряют с погрешностью не более 0,1 мм толщиномером по ГОСТ 11358-89 на расстоянии не менее 20 мм от кромок листа в шести точках, указанных на чертеже.
4.5. Вмятины измеряют глубиномером по ГОСТ 7661-67 или ГОСТ 7470-92 с погрешностью +/- 0,1 мм.
Бугорки измеряют штангенциркулем по ГОСТ 166-89 с погрешностью +/- 0,1 мм.
(Измененная редакция, Изм. N 1).
4.6. Влажность и плотность фанеры определяют по ГОСТ 9621-72.
ИС МЕГАНОРМ: примечание. ГОСТ 9625-87 утратил силу с 1 ноября 2014 года в связи с введением в действие ГОСТ 9625-2013 (Приказ Росстандарта от 01.08.2013 N 470-ст). |
4.7. Предел прочности при статическом изгибе определяют по ГОСТ 9625-87.
(Измененная редакция, Изм. N 1).
ИС МЕГАНОРМ: примечание. Взамен ГОСТ 9624-93 Приказом Ростехрегулирования от 22.03.2010 N 30-ст с 1 января 2011 года введен в действие ГОСТ 9624-2009. |
4.8. Предел прочности при скалывании по клеевому слою определяют по ГОСТ 9624-93.
4.9. Предел прочности при растяжении вдоль волокон наружных слоев фанеры определяют по ГОСТ 9622-87.
4.10. Косину листа фанеры определяют угольником по ГОСТ 3749-77, накладываемым на смежные кромки листа. Величину косины листа определяют измерением наибольшего отклонения кромки листа от стороны угольника металлической линейкой по ГОСТ 427-75 с погрешностью не более 0,5 мм.
5.1. На каждый лист фанеры на расстоянии 100 мм от кромок должна быть запрессована бумажная этикетка размером 120 x 120 мм, содержащая:
- наименование предприятия-изготовителя и его товарный знак;
- марку;
- толщину листа;
- номер запрессовки;
- обозначение настоящего стандарта;
- для фанеры марки ФБС повышенной прочности после указания марки проставляют обозначение - ПП.
(Измененная редакция, Изм. N 1).
5.2. Транспортная маркировка должна производиться в соответствии с требованиями ГОСТ 14192-96.
5.3. Фанера должна транспортироваться любым видом транспорта в крытых транспортных средствах в соответствии с правилами перевозки грузов, действующими на данном виде транспорта.
По согласованию с потребителем допускается перевозка фанеры в открытых вагонах. Торцы и кромки фанеры в этом случае должны быть защищены синтетическими покрытиями.
Требования к пакетированию - по НТД.
5.4. При хранении фанера должна быть уложена в стопы отдельно по маркам и размерам на деревянные поддоны или калиброванные прокладки.
5.5. Фанера должна храниться в закрытых помещениях при температуре от минус 40 до плюс 50 °С и относительной влажности воздуха не выше 80%.
6.1. Изготовитель гарантирует соответствие качества фанеры требованиям настоящего стандарта при соблюдении потребителем условий транспортирования и хранения.
6.2. Гарантийный срок хранения для фанеры марок ФБС и ФБС
- 7 лет, для фанеры марок ФБВ, ФБВ
, ФБС-А, ФБС
-А - 5 лет с момента изготовления.
- 7 лет, для фанеры марок ФБВ, ФБВ, ФБС-А, ФБС-А - 5 лет с момента изготовления.
