ИНСТРУКЦИЯ
ПО ЭКСПЛУАТАЦИИ МЕТАЛЛИЧЕСКИХ АНТЕННЫХ ОПОР РАДИОЦЕНТРОВ
И РАДИОТЕЛЕВИЗИОННЫХ ПЕРЕДАЮЩИХ СТАНЦИЙ
Инструкция содержит правила технической эксплуатации металлических антенных опор радиоцентров и радиотелевизионных передающих станций.
Предназначена для инженерно-технических работников, занимающихся эксплуатацией радиоцентров и радиотелевизионных передающих станций.
В новую редакцию включена Инструкция по геодезическому контролю при эксплуатации антенных опор сооружений связи, разработанная главным геодезистом ОРПС Брикманом Г.А.
Замечания и предложения по Инструкции просим присылать в ГСПИ: 109813, Москва, Николоямской пер., 3а.
Государственный союзный
проектный институт
Министерство связи СССР (Минсвязи СССР) | Инструкция по эксплуатации металлических антенных опор радиоцентров и радиотелевизионных передающих станций | Взамен "Инструкции по эксплуатации металлических антенных опор радиоцентров", утвержденной Минсвязи СССР в 1967 г. |
Внесена Государственным союзным проектным институтом (ГСПИ) Минсвязи СССР | Утверждена Минсвязи СССР 23.04.1978 г. | Срок введения в действие 1 января 1979 г. |
1.1. Настоящая Инструкция является дополнением "Правил технической эксплуатации средств радиовещания и радиосвязи" и "Правил технической эксплуатации радиотелевизионных передающих станций" в части эксплуатации металлических антенных опор.
Инструкция не распространяется на уникальные опоры. При эксплуатации уникальных опор на радиопредприятиях должны быть разработаны дополнения к настоящей Инструкции, учитывающие особенности конструкций этих сооружений. Дополнения должны быть согласованы с техническим инспектором труда ЦК профсоюза работников связи.
1.2. Настоящей Инструкцией определяются правила технической эксплуатации металлических антенных опор и нормы допустимых отклонений в конструкциях этих опор от проектных положений.
1.3. При эксплуатации опор, кроме настоящей Инструкции, следует руководствоваться СНиП III-18-75 "Металлические конструкции" и Правилами техники безопасности при сооружении и эксплуатации предприятий с изменениями и дополнениями к Правилам, утвержденными 24.12.76 г. N 20662.
1.4. Рекомендуется на основании настоящей Инструкции, в развитие ее, составление местных инструкций, учитывающих конкретные условия эксплуатации опоры (или системы опор различных конструктивных решений) на данном объекте.
При составлении местных инструкций должны быть учтены проектные указания по эксплуатации опор, а также все последующие рекомендации, поступающие от авторов проекта или генпроектировщика, включая записи в журнал авторского надзора.
АНТЕННЫХ ОПОР И ПРИ ПРИЕМКЕ ИХ В ЭКСПЛУАТАЦИЮ
2.1. Дирекция строящегося радиоцентра или радиотелевизионной передающей станции должна осуществлять технический контроль за качеством работ по сооружению опор, выполняемых строительно-монтажной организацией, участвовать в приемке скрытых работ и промежуточных этапов работ.
2.2. Задачами технического контроля на всех стадиях строительства являются:
а) контроль за точным соблюдением всех требований проекта, ГОСТов, действующих СНиП и Правил техники безопасности при сооружении и эксплуатации радиопредприятий с изменениями и дополнениями к Правилам, утвержденным 24.12.76 N 20662.
Изменения в проект могут вноситься только при условии согласования их с автором проекта опоры и генпроектировщиком;
б) контроль за своевременным и полным оформлением исполнительной технической документации.
При осуществлении технического контроля не допускаются отступления от проектных решений без согласования с проектной организацией.
2.3. Эксплуатационный персонал должен быть определен до ввода объекта в действие.
Участие эксплуатационного персонала в окончательной приемке конструкций от строительно-монтажной организации обязательно.
2.4. К опоре, принимаемой в эксплуатацию, должна прилагаться техническая документация, перечисленная в приложении 1.
В ПЕРИОД ЭКСПЛУАТАЦИИ
3.1. Эксплуатационно-технический персонал.
3.1.1. На радиопредприятии создается группа в составе, необходимом для нормальной эксплуатации антенно-мачтовых сооружений (АМС).
Состав антенно-мачтовой группы должен комплектоваться в соответствии с утвержденными нормативами численности производственного штата:
для предприятий радиосвязи и радиовещания - по приказу Министерства связи СССР от 18 сентября 1974 г. N 470;
для радиотелевизионных передающих станций - по приказу Министерства связи СССР от 28 января 1971 г. N 99.
3.1.2. Права и обязанности лиц, ответственных за эксплуатацию опор, определяются должностной инструкцией по каждому рабочему месту предприятия.
3.1.3. Основной задачей работников антенно-мачтовых групп является эксплуатация АМС, гарантирующая их безаварийность и долговечность.
3.2. Состав работ по техническому обслуживанию.
3.2.1. В соответствии с Положением о проведении планово-предупредительного ремонта сооружений связи в составе работ по техническому обслуживанию антенных опор входят: осмотр и контроль технического состояния конструкций, устранение обнаруженных неисправностей и регулировка антенных сооружений.
3.2.2. Для обеспечения технического обслуживания АМС должна быть документация, перечисленная в приложениях 1 и 21.
3.2.3. Техническое обслуживание подразделяется на текущее (повседневное) и планово-профилактическое (периодическое).
3.2.4. Ремонтные работы подразделяются на текущие и капитальные.
3.2.5. Внеплановые ремонты по устранению аварий и повреждений системой планово-предупредительного ремонта не предусматриваются.
3.3. Текущее техническое обслуживание.
3.3.1. Текущее техническое обслуживание АМС выполняется систематически, силами и средствами антенно-мачтовой группы и специально не планируется.
3.3.2. При текущих технических осмотрах контролируется состояние частей АМС, видимых с земли невооруженным глазом или при помощи бинокля, осмотр которых не требует подъема на высоту, вскрытия грунта, а также больших затрат времени.
При осмотре опор обращают внимание на состояние:
конструкций башен, мачт и оттяжек (наличие искривлений в элементах поясов и решетки; вибрации в оттяжках и элементах ствола);
мест примыкания к конструкциям опор антенного полотна и других антенных устройств;
опорных и оттяжечных изоляторов;
анкерных закреплений оттяжек мачт;
конструкции крепления опоры к фундаментам;
наземной части фундаментов.
3.3.3. Результаты текущего технического осмотра записываются в журнал (см. ф. ГКРУ-18 в Правилах технической эксплуатации средств радиовещания и радиосвязи), а также сведения об устранении неисправностей. Журнал один раз в месяц должен контролироваться и подписываться руководителем антенно-мачтовой группы радиопредприятия, а также систематически проверяться и визироваться техническим руководителем радиопредприятия.
3.3.4. О неустраненных в процессе осмотра дефектов сообщается руководителю антенной группы, который, исходя из сложности работы, поручает их устранение опытным антенщикам-мачтовикам или специализированной организации при планово-профилактическом обслуживании.
3.3.5. При обнаружении дефектов, препятствующих безаварийной эксплуатации АМС, необходимо немедленно докладывать о них руководителю антенно-мачтовой группы радиопредприятия для принятия срочных мер.
В случае существенного ухудшения метеорологической обстановки (ураганный ветер, гроза, сильное обледенение или падение гололеда и т.п.), а также при возникновении вибрации стволов или оттяжек мачт, необходимо установить более тщательное наблюдение за сооружением и записывать в журнал замеченные отклонения. Для этой цели руководством выделяется дежурный мачтовик.
При возникновении вибрации необходимо записывать в журнал условия ее возникновения (силу и направление ветра, температуру, наличие и толщину льда на конструкции, расположение вибрирующего элемента, частоту и амплитуду его колебаний и другие условия). Если на объекте нет приборов, показывающих силу и направление ветра, то следует указать данные, ориентируясь на приложение 2.
Величину амплитуды колебаний определяют визуально, а частоту колебаний - по секундомеру.
Данные по вибрации следует срочно сообщить проектной организации (автору проекта) для получения конкретных рекомендаций по гашению вибрации.
В случае возникновения "пляски" оттяжек (колебаний с большой амплитудой) следует погасить их в соответствии с рекомендациями, приведенными в приложении 3. О результатах проделанной работы следует сообщить проектному институту - разработчику опоры.
Справочные данные по ветровой нагрузке, гололедной нагрузке и пример формы журнала метеорологических наблюдений приведены в приложениях 4, 5 и 6 соответственно.
3.4. Планово-профилактическое техническое обслуживание и годовой план-график.
3.4.1. При планово-профилактическом обслуживании АМС производится ревизия (детальный осмотр) и планируемый текущий ремонт.
3.4.2. Планово-профилактическое обслуживание АМС выполняется согласно годовому плану-графику, разрабатываемому руководителем антенно-мачтовой группы и утвержденному главным (старшим) инженером радиопредприятия.
3.4.3. Годовой план-график должен содержать календарный график работ, список исполнителей, технические средства и материалы. Форма годового плана-графика приведена в приложении 7.
3.4.4. В план-график технических осмотров, ревизий и текущего ремонта включают следующие работы: геодезическую проверку проектного положения стволов мачт и башен; проверку: значений монтажных тяжений в оттяжках мачт (с их регулировкой), с осмотром оттяжек и механических деталей; болтовых соединений и сварных швов (с применением лупы в сомнительных случаях); рей с блоками и рефлекторных балок; опорных и оттяжечных изоляторов мачт; подъемных механизмов (лебедок, стальных канатов, блоков, люлек верхолаза и т.д.); контргрузов; светозащитного ограждения (внешний осмотр светильников, проверка состояния изоляции питающих кабелей и т.д.); молниезащиты мачт и оттяжек; проведение контрольных замеров сопротивления заземления.
3.4.5. При составлении годового плана-графика осмотров и ремонта устанавливается периодичность осмотра крупных и мелких узлов антенной опоры, ревизии их и текущего ремонта.
При определении периодичности осмотра опоры или ее элементов следует исходить из сроков, предусмотренных настоящей Инструкцией (см. разд. 4) и имеющегося опыта эксплуатации металлоконструкций антенных опор радиопредприятий.
При составлении годового плана-графика осмотров и ремонта рекомендуется учитывать примерный срок службы наиболее употребительных деталей, оборудования и отдельных конструкций АМС, указанных в приложении 8.
3.4.6. Перечень работ для проведения очередного технического осмотра и ремонта АМС подписывается в журнале техническим руководителем антенно-мачтовой группы.
3.4.7. При ревизии АМС проверяется состояние металлоконструкций опоры, сохранность лестниц-стремянок, переходных площадок, ограждений, оттяжек мачт, механических деталей, опорных и оттяжечных изоляторов, фундаментов, механизмов подъема-спуска антенн и верхолаза, светозащитного ограждения, измеряется сопротивление заземлений и т.д.
Детальные рекомендации по проведению осмотров и ликвидации дефектов металлических антенных опор приведены в разд. 5 настоящей Инструкции.
Ревизия состояния конструкций антенных опор производится при выключенном передатчике и заземленном фидере.
3.4.8. В зимний период ревизия механизмов подъема-спуска антенных устройств должна быть особенно тщательной. Так как в зимний период скопления льда и снега на блоках могут затруднять их вращение, то необходимо регулярно их осматривать и удалять снег и лед.
3.4.9. Каждая ревизия оформляется актом (приложение 9), в котором приводится дата проведения ревизии, перечисляются лица, производившие осмотр, указываются меры, которые необходимо принять для обеспечения бесперебойной работы объекта, а также срок исполнения соответствующих работ. Акт ревизии является документом для назначения ремонта антенных опор. Содержание акта необходимо повторить в журнале осмотра сооружения (см. ф. ГКРУ-19 в Правилах технической эксплуатации средств радиовещания и радиосвязи).
3.4.10. Текущий ремонт производится силами и средствами антенно-мачтовой группы по плану, утвержденному начальником или главным инженером радиопредприятия.
3.4.11. Для обеспечения высокого качества работ по техническому обслуживанию АМС и рациональному использованию времени работников, необходимо заблаговременно осуществлять:
осмотр руководителем места работы;
составление детального плана проведения работ;
подготовку необходимых материалов и инструментов;
изготовление, ремонт резервных деталей и изделий, подлежащих использованию при очередном техническом осмотре и ремонте;
инструктаж руководителем работ всех лиц, принимающих участие в предстоящих работах, в соответствии с Правилами техники безопасности при сооружении и эксплуатации радиопредприятий с изменениями и дополнениями к Правилам, утвержденным 24.12.76 г. N 20662. Правилами технической эксплуатации средств радиовещания и радиосвязи или Правилами технической эксплуатации радиотелевизионных передающих станций, а также правилами пожарной безопасности на данном радиопредприятии.
3.4.12. Для проведения технического обслуживания антенных опор (наблюдений, замеров и ремонтных работ) на предприятии должны быть геодезические и измерительные приборы, необходимое такелажное и монтажное оборудование и механизмы, набор инструментов и приспособлений, примерный перечень которых дан в приложении 10.
Указанные средства должны находиться в состоянии готовности к использованию. Механизмы должны иметь паспорта и отвечать требованиям техники безопасности.
3.4.13. В распоряжении антенно-мачтовой группы должна быть такелажная мастерская для простых слесарных и такелажных работ, оборудованная сверлильным и токарным станками, верстаками со слесарными тисками, наковальней и др.
3.4.14. Антенщики-мачтовики должны быть обеспечены спецодеждой для верхолазов.
3.4.15. Ремонтные работы фиксируются и оформляются актом, который контролируется руководителем антенно-мачтовой группы.
3.4.16. После проверки качества проведенного ремонта руководитель антенно-мачтовой группы делает соответствующие записи в журнале технического осмотра и ремонта АМС (см. ф. ГКРУ-19 в Правилах технической эксплуатации средств радиовещания и радиосвязи).
3.4.17. Особо ответственные работы, связанные с проведением их на высоте, в труднодоступных местах, должны выполняться по специальному проекту производства работ, под непосредственным руководством и наблюдением главного инженера предприятия или руководителя антенно-мачтовой группы. При необходимости, работы могут быть выполнены с привлечением специализированной организации.
3.4.18. При необходимости изменения схемы сооружения или какого-либо узла, влияющих на прочностные показатели опоры, руководитель антенно-мачтовой группы радиопредприятия, после обязательного согласования через вышестоящую организацию Министерства связи СССР с автором проекта, обязан внести соответствующие изменения в техническую документацию.
3.5. Капитальный ремонт.
3.5.1. Капитальный ремонт АМС производится по плану, составляемому руководителем предприятия и утверждаемому ГКРУ Министерства связи СССР и министерствами связи союзных республик соответственно.
3.5.2. Планируется капитальный ремонт АМС в год, предшествующий его проведению.
3.5.3. При составлении плана капитального ремонта и определения сроков его проведения следует учитывать техническое состояние сооружения, время, прошедшее с момента последнего капитального ремонта, и рекомендуемую периодичность выполнения капитальных ремонтов АМС - 5 лет.
3.5.4. В отдельных случаях необходимость выполнения капитального ремонта обосновывается специальным актом дефектного состояния сооружения. Примерная форма акта приведена в приложении 11.
3.5.5. До начала капитального ремонта должны быть закончены все подготовительные работы: заготовлены материалы и инструменты, составлены графики работ и задания бригадирам, а также назначены руководители работ.
3.5.6. К работам по капитальному ремонту относятся: смена оборудования с реконструкцией опоры; замена оттяжек; замена болтов фланцевых соединений; окраска металлоконструкций опоры и механических деталей; замена или переустройство заземлений.
3.5.7. Работы по капитальному ремонту, в основном, производятся специализированными организациями. Если же они осуществляются силами антенно-мачтовой группы, то под непосредственным руководством и наблюдением главного инженера предприятия или руководителя антенно-мачтовой группы.
3.5.8. Работы по капитальному ремонту должны выполняться по специальному проекту производства работ.
3.5.9. Работы, выполненные по капитальному ремонту, принимаются по акту комиссией, назначаемой вышестоящей организацией министерства связи, которой подчинено данное радиопредприятие.
ТЕХНИЧЕСКОГО ОБСЛУЖИВАНИЯ АНТЕННЫХ ОПОР
4.1. Обход и осмотр опоры с земли производится еженедельно.
4.2. Ревизия (детальный осмотр) состояния конструкций опор (см. п. 3.4.7 и пп. 5.2 - 5.6) - два раза в год (весной, осенью).
4.3. Внеплановое обследование антенной опоры должно производиться после сильного ветра (более 20 м/с), обледенения или грозы с частыми разрядами молнии и особенно при прямом разряде через опору или антенну, а также после сильного снеготаяния, во время которого были замечены большие потоки воды, представляющие особую опасность для фундаментов опор, установленных на просадочных грунтах и в районе многолетнемерзлых грунтов.
4.4. Проверка монтажных тяжений в оттяжках мачт и натяжение их до значения, указанного в проекте, должны производиться в конце первого и третьего годов эксплуатации, а в последующем - через каждые пять лет. При нарушении допустимой вертикальности мачт - независимо от срока эксплуатации.

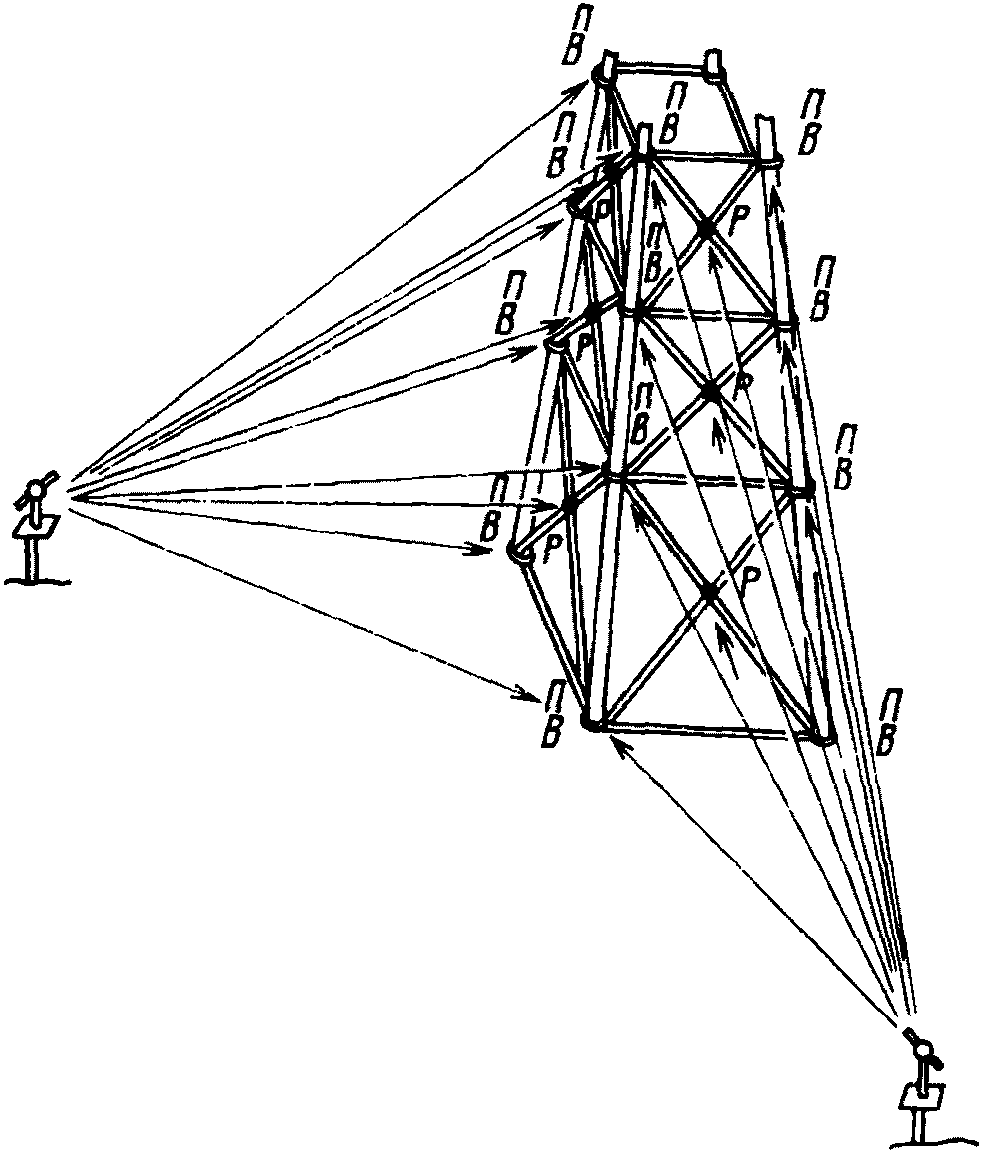

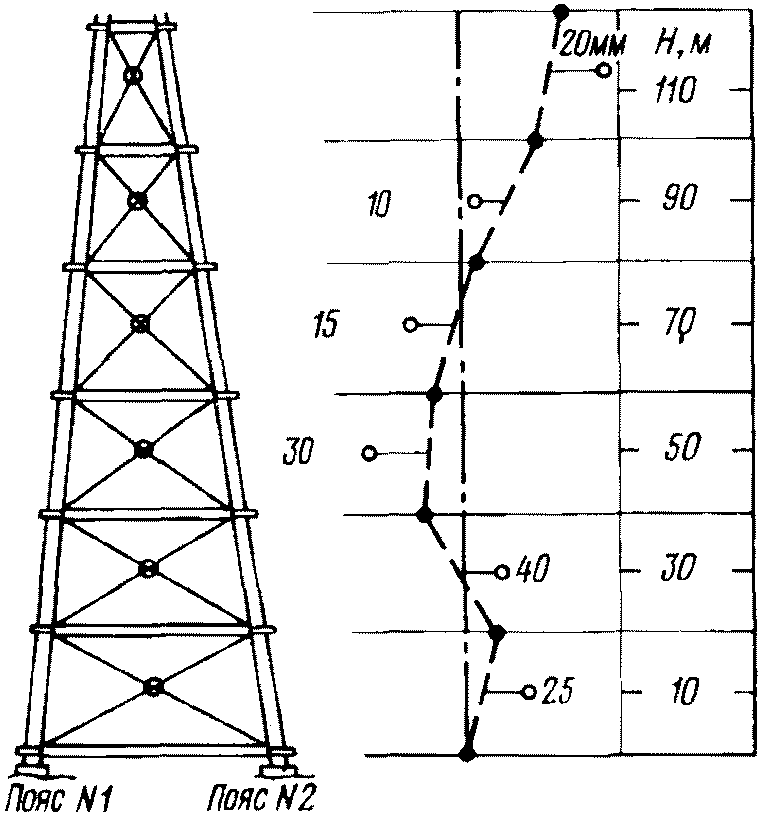

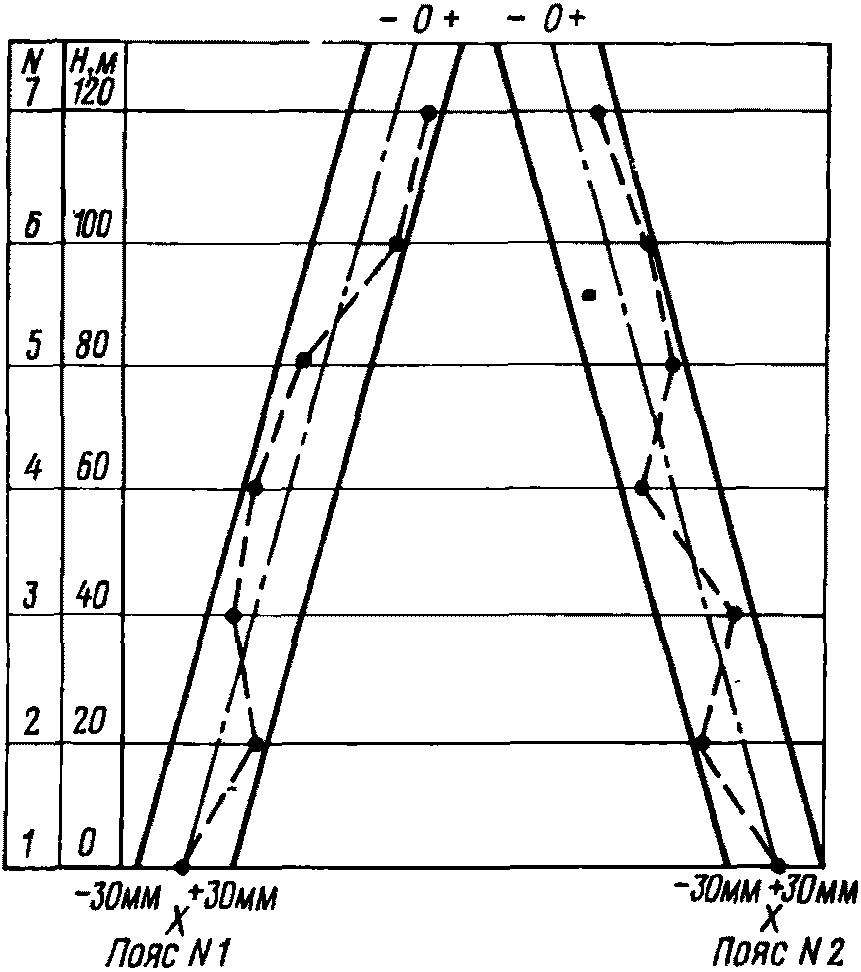

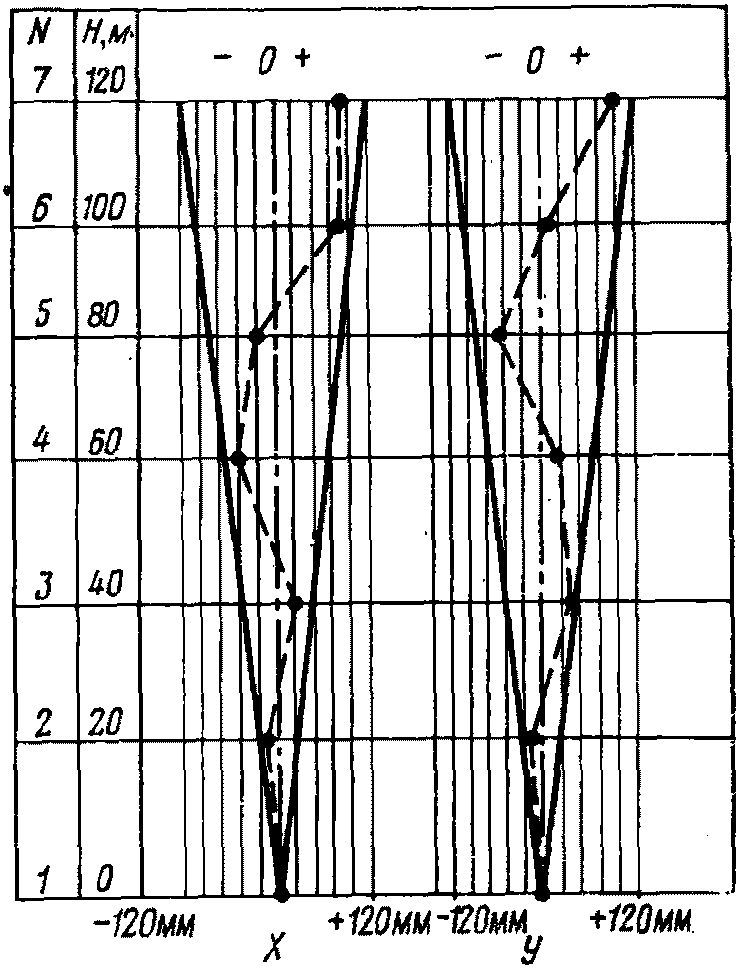

4.5. Инструментальная (геодезическая) проверка проектного положения ствола опоры осуществляется один раз в год, а также при внеплановом обследовании опоры (см. п. 4.3). Инструкцию по геодезическому контролю см. в приложении 20.
Для системы мачт с антенным полотном:
а) геодезическая проверка проектного положения стволов и правильности прогиба мачт при поднятом антенном полотне - два раза в год, а также после ураганов и обледенений большой интенсивности;
б) геодезическая проверка проектного положения мачт при спущенном антенном полотне - один раз в три года, а также в случае проверки значений тяжений в оттяжках мачт и натяжении их до проектных значений. Исключение составляют сложные коротковолновые синфазные многоэтажные антенны, спуск полотен которых производится только при капитальном ремонте.
4.6. Антикоррозионная смазка канатов производится у опор, эксплуатируемых в местностях с агрессивной воздушной средой (вблизи морских побережий с влажным соленым воздухом или в зоне действия газов электростанций, металлургических или химических заводов), по мере надобности, в зависимости от местных метеорологических условий и от применяемой смазки.
4.7. Окраска, а в необходимых случаях и грунтовка металлоконструкций опор, монтажных и подъемных механизмов - один раз в пять лет.
4.8. Замена перегоревших ламп в светильниках светоограждения - по мере необходимости.
4.9. Осмотр наземной час центральных и анкерных фундаментов и обваловки их осуществляется два раза в год, а также после обильных дождей, быстрого снеготаяния.
4.10. Осадка фундаментов проверяется в первый и третий годы эксплуатации, в дальнейшем частота проверки осадки зависит от характера изменения ее величины (при нарастании - два раза в год до стабилизации).
4.11. Проверка сопротивления изоляции кабелей светоограждения и подогрева антенн - один раз в год.
4.12. Проверка сопротивления заземлений антенных опор - один раз в год.
4.13. Внешний осмотр подъемных механизмов (лебедки, канаты, блоки, люльки и т.д.) - один раз в квартал и перед каждым подъемом.
4.14. Испытание подъемных приспособлений - один раз в год и по требованию инспекции Госгортехнадзора.
УКАЗАНИЯ И РЕКОМЕНДАЦИИ ПО ПРОВЕДЕНИЮ ОСМОТРОВ
И ЛИКВИДАЦИИ ДЕФЕКТОВ В КОНСТРУКЦИЯХ МЕТАЛЛИЧЕСКИХ ОПОР
5.1. Допустимые отклонения в конструкциях, элементах и узлах опор приведены в СНиП III-18-75 "Металлические конструкции" (приложения 12, 13, 14, 15).
В случаях выявления при технических осмотрах отклонений в конструкциях опор (в ее элементах или узлах), превышающих допуски по СНиП III-18-75, вопрос о пределах отклонений, способах и сроках устранения дефектов должен быть согласован с проектной организацией, разработавшей проект опоры.
а) фланцевых стыков (затяжка гаек, наличие контргаек, зазоры между фланцами);
б) состояния болтовых соединений. Проверку натяжения болтов можно производить молотком массой 0,2 - 0,25 кг. Дребезжащие болты подтягиваются;
в) лацменных узлов мачты (узлы крепления оттяжек к стволу). Проверяется состояние фасонки и швов, прикрепляющих ее к стволу; валика и серьги или других конструктивных элементов по проекту;
г) состояния опорных узлов ствола;
д) состояния оболочки стволов трубчатых мачт из листовой стали или готовых труб. Проверяются вмятины, изгибы, подрезы, трещины в листовой стали или в стенках готовых труб;
е) узлов закрепления антенн к стволу мачт;
ж) состояния отдельных элементов решетки опоры.
Погнутые и искривленные стержни должны быть тщательно осмотрены для установления причин дефекта. Стрелу прогиба замеряют и при необходимости исправляют местным нагревом.
Если при повторной проверке будет обнаружено нарастание прогиба, то следует усилить дефектный стержень установкой дополнительного параллельного стержня, равнопрочного дефектному (по предварительному согласованию с авторами проекта);
з) сварных швов и металла вблизи швов (околошовная зона).
В случае обнаружения трещин на слое краски, покрывающем сварной шов, или в околошовной зоне это место зачищают до металла и детальным обследованием (с помощью лупы) устанавливают необходимый объем и последовательность ремонтных работ.
Все сварочные ремонтные работы должны производиться в соответствии со СНиП III-18-75 "Металлические конструкции", разд. 1 и 6;
и) окраски конструкций.
При осмотре окраски и выполнении мероприятий по восстановлению ее необходимо учесть, что основным условием долговечности стальных конструкций является качественное выполнение защитных покрытий - грунтовки и окраски. Проверка состояния окраски и грунтовки металлоконструкций является ответственным мероприятием при осмотре опоры.
Признаками разрушения защитного покрытия являются: местные вспучивания, трещины, отслаивание пленки, вздутия и пузыри, заполненные ржавчиной.
Рекомендации по грунтованию и окраске стальных конструкций даны в СНиП III-18-75 "Металлические конструкции" (п. 1.82).
При производстве работ следует строго соблюдать технологию, указанную в ГОСТ и технических условиях на применяемые материалы для грунтовки и окраски, рекомендованные в проекте опоры.
При восстановлении разрушенных участков окрашенных поверхностей дефектные места должны быть тщательно очищены от отслаивающегося старого грунта и краски, а вновь наносимые грунт и краска - соответствовать указанному в проекте качеству.
ИС МЕГАНОРМ: примечание. Взамен СНиП III-23-76 Постановлением Госстроя СССР от 13.12.1985 N 223 с 01.07.1986 введены в действие СНиП 3.04.03-85. |
При производстве и приемке работ по защите от коррозии металлоконструкций опор должны соблюдаться правила гл. 23 СНиП III-23-76 "Защита строительных конструкций и сооружений от коррозии". В соответствии с п. 1.5. этого СНиП работы должны выполняться преимущественно специализированными организациями или специальными подразделениями строительно-монтажных организаций, укомплектованными соответствующими механизмами и специалистами по конкретным видам защитных покрытий, с соблюдением правил техники безопасности, пожарной безопасности и взрывобезопасности.
В случае выявления при осмотре сильного повреждения ржавчиной какого-либо элемента, следует определить степень коррозии. Для этого поверхность металла тщательно очищают от ржавчины и замеряют оставшееся сечение элемента штангенциркулем или кронциркулем. Сравнивая эти сечения с проектными, определяют ослабление сечения, т.е. потерю прочности узла, детали, конструкции. В случаях ослаблений, достигающих 20%, необходимо произвести более тщательное обследование опоры, с участием представителей организации - автора проекта, для назначения мероприятий по восстановлению прочности дефектных мест.
Сборник справочных материалов по окраске металлоконструкций СБ-15-19-78 можно запросить в ГСПИ.
5.3. При ревизии оттяжек мачт подлежит особому наблюдению:
а) состояние канатов. Поверхность проволок канатов должна иметь цинковые покрытия. При обнаружении нарушения оцинкованной поверхности места повреждений должны фиксироваться, тщательно покрываться защитной смазкой и регулярно осматриваться при проверке состояния конструкции. При поражении коррозией проволок каната, он должен быть детально обследован (замеры, с очисткой от коррозии) с применением лупы и измерительного инструмента (микрометра). Нормы браковки стальных канатов даны в приложении 16.
Если после проверки, по истечении года эксплуатации, у канатов число оборванных проволок, повреждение коррозией или другие дефекты на длине шага свивки превышают нормы, канаты подлежат замене в срок менее одного года с момента проверки.
В случае невозможности замены канатов в указанный срок или превышения норм браковки более 10% должны быть, по согласованию с автором проекта, установлены временные оттяжки.
Применение смазки стальных оцинкованных канатов обязательно при эксплуатации опор в местностях с агрессивной воздушной средой (вблизи морских побережий с влажным воздухом с содержанием солей или в зоне действия газов электростанций, металлургических или химических заводов) и, независимо от климатических условий, на участках канатов, где имеются нарушения цинкового покрытия. Защитная смазка стальных канатов должна удовлетворять следующим требованиям: отсутствие кислот и щелочей, плотное покрытие (прилипание), несмываемость водой, вязкость, температура каплепадения не ниже 60 °C, большой срок службы.
До настоящего времени для защиты стальных канатов от коррозии применялось покрытие из битума или асфальта, растворенного в бензине или скипидаре. Эта смазка невысокого качества и к дальнейшему применению не рекомендуется.
Для защиты стальных канатов от коррозии рекомендуется смазка ЗЭС по ТУ 101474-74. Эта смазка предохраняет от коррозии изделия, работающие в условиях морского климата, контакта с морской и пресной водой, а также в атмосфере, загрязненной сернистыми газами, и при непосредственном воздействии солнечных лучей.
Смазка ЗЭС, выпускаемая заводом, имеет большую вязкость и в таком виде не пригодна для нанесения на канаты. Поэтому перед использованием смазку необходимо разжижать растворителями (уайт-спиритом, Р4 или бензином) в весовом соотношении: 1 часть смазки ЗЭС и 0,3 части растворителя.
Разжижение смазки рекомендуется производить на специальной установке УПС-1 (рабочие чертежи установки УПС-1 можно заказать в ЦВЛ Мосэнерго: 109432, Москва, Ж-432, 2-й Кожуховский проезд, д. 29) с использованием краскотерки. Разжижение смазки производится в помещении или на открытой площадке под навесом с обязательным соблюдением правил техники безопасности и с выполнением противопожарных мероприятий при работе с бензином.
Для нанесения смазки на канаты используются специальные заполненные смазкой бачки, передвигающиеся вдоль каната.
Места крепления оттяжек, которые не могут быть обработаны бачком, смазываются кистью. Проушины, болты, зажимы и другое оборудование смазываются смазкой ЗЭС вручную тампоном или кистями.
Работы по смазке канатов оттяжек мачт должны выполняться по специальному проекту производства работ, в котором приводится конструкция бачка, способы его передвижения и требования по правилам техники безопасности;
б) состояние механических деталей (отсутствие трещин, наличие контргаек и шплинтов, состояние осей, состояние сварных швов, все места возможных концентраций напряжений: кратеры швов, подрезы, резкие перепады сечений и т.п.). При осмотре механических деталей оттяжек следует обратить внимание на окраску, смазку трущихся и резьбовых частей, крепление элементов в соответствии с проектом и места заливки канатов во втулки;
в) узлы соединения оттяжки с мачтой и анкером - положение оси (валика) и втулки (симметрия зазоров), проушины втулки или серьги и место выхода каната из втулки;
г) состояние заливки каната: отсутствие поверхностных изъянов (трещин, расслоев и т.п.);
д) проверка монтажных натяжений оттяжек мачт.

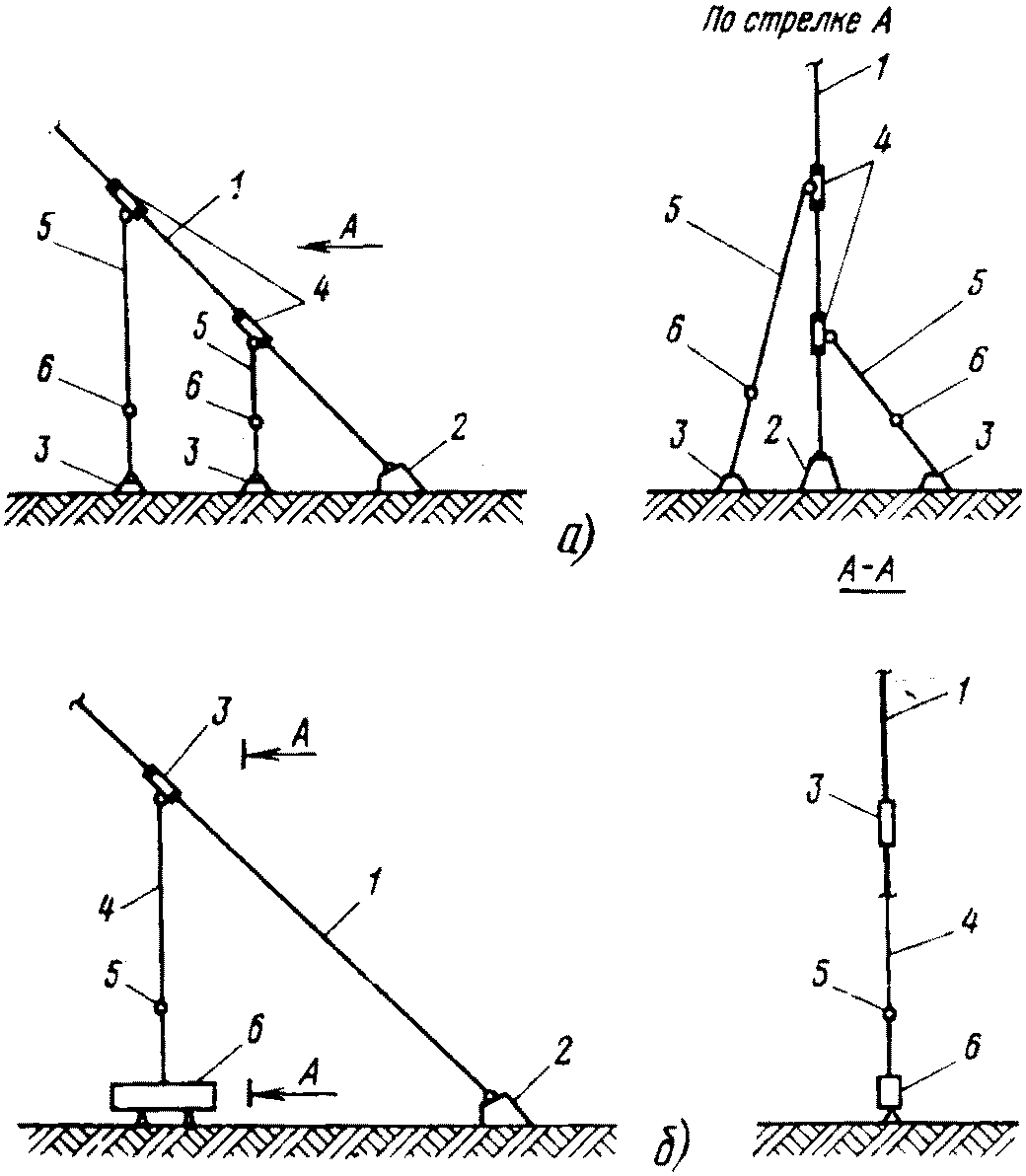

Проверка монтажных натяжений оттяжек мачт производится указанными в проекте натяжными приспособлениями и оформляется актом (приложение 17).
Натяжные приспособления должны иметь заводской паспорт.
Работа с натяжными приспособлениями должна проводиться в соответствии с указаниями, приведенными на чертежах или в специальной инструкции.
Величину монтажного натяжения оттяжек устанавливают в зависимости от температуры воздуха по проектным данным.
5.4. При ревизии фундаментов опор подлежит проверке:
а) состояние бетона наземной части фундаментов: отсутствие трещин, сколов, наличие защитного покрытия бетона, предусмотренного в проекте, состояние подливки фундаментов и т.д.;
б) состояние закладных частей фундамента.
При осмотре металлоконструкций оголовка обращается внимание на отсутствие трещин в местах сварки фасонок, на отсутствие искривлений фасонок и тяжа.
Тяжи анкерных фундаментов, находящиеся в земле, должны иметь плотно прилегающее защитное покрытое и выступать над землей в соответствии с указаниями проекта;
в) осадка фундаментов.
Для наблюдения за осадками фундаментов в некотором удалении устраивают репер (железобетонный или металлический), от которого ведут отсчет величин осадок.
5.5. При ревизии грунта вокруг анкерных и центральных фундаментов необходимо:
выявить трещины в отмостке и подсыпке грунта вокруг фундаментов, а также просадку или выпучивание грунта;
выявленные трещины в подсыпке ликвидировать, засыпав песком и тщательно утрамбовав. Трещины в отмостке заделать водонепроницаемым слоем, предусмотренным в проекте для отмостки.
В места просадки грунта следует подсыпать грунт, утрамбовать и спланировать по проекту, обеспечив надежный отвод поверхностных вод из района фундаментов.
исправность ламп сигнального освещения включением и выключением разных фаз сети 380/220 В;
наличие заградительных сеток на светосигнальных приборах;
влагозащищенность ответвительных коробок.
5.7. Обследование металлоконструкций опор, эксплуатируемых в местностях с интенсивной коррозией металла, рекомендуется производить по специальной программе, составленной с учетом особенностей воздействия окружающей среды на металлоконструкции опоры и опыта эксплуатации имеющихся в этом районе стальных сооружений (опор связи, опор линий электропередач, эстакад, мостов и пр.).
5.8. При реконструкции опоры (установка дополнительного антенного оборудования, модернизации и пр.) необходимые данные по техническому состоянию опоры выдаются предприятием, эксплуатирующим РРЛ; на основании имеющихся материалов эксплуатационного обслуживания.
Перечень основных исходных данных, выдаваемых проектной организацией для разработки проекта реконструкции опоры, приведен в приложении 18.
В случае необходимости дополнительного обследования опоры, программа обследования составляется проектной организацией.
К обследованию опоры может привлекаться специализированная организация.
6.1. Лифты должны устанавливаться и эксплуатироваться в полном соответствии с Правилами устройства и безопасной эксплуатации лифтов и Правилами техники безопасности при сооружении и эксплуатации радиопредприятий.
6.2. Лифты мачт и башен должны быть снабжены паспортом, документацией, предусмотренной техническими условиями на изготовление и поставку, а также инструкцией по монтажу и эксплуатации лифта.
6.3. Лифты мачт и башен могут быть сданы в эксплуатацию при условиях их освидетельствования и регистрации местной организацией Госгортехнадзора и выдачи этой организацией разрешения на эксплуатацию лифта.
Кабина лифта должна быть оборудована сигнальной связью с помещением аппаратной.
6.4. Техническое освидетельствование лифтов должно производиться: после установки лифта и регистрации его в органах Госгортехнадзора; периодически, не реже чем через каждые 12 мес.; после ремонта лифта и по требованию Госгортехнадзора.
6.5. Надзор за исправным состоянием лифта должен быть поручен электромеханикам АМС. На должность электромехаников могут назначаться лица не моложе 18 лет, прошедшие медицинское освидетельствование, специальное обучение, имеющие стаж работы по надзору за лифтами не менее шести месяцев. Эти лица должны иметь квалификационное удостоверение инспекции Госгортехнадзора.
6.6. У лиц технического персонала, пользующихся лифтом, должно быть удостоверение на право пользования лифтом и разрешение медицинской комиссии к работе на высоте.
6.7. Руководство объекта обязано обеспечить эксплуатационный персонал, осуществляющий технический надзор за лифтами, должностной инструкцией; разработать и утвердить правила пользования лифтом; обеспечить периодический осмотр; проверку работы лифта; планово-предупредительный ремонт.
6.8. Осмотр лифтов должен производиться в каждую смену, а также периодически в соответствии с графиком планово-предупредительных ремонтов и осмотров.
Результаты осмотров должны заноситься в журнал.
6.9. Периодический осмотр лифтов должен производиться в объеме, предусмотренном должностной инструкцией и инструкцией завода-изготовителя лифта.
Результаты осмотра отмечаются в журнале периодических осмотров лифта.
6.10. В случае обнаружения при осмотре лифта неисправностей, угрожающих безопасному пользованию им, лифт должен быть остановлен и может быть включен только после устранения повреждения и письменного разрешения лица, ответственного за исправное состояние и безопасное действие лифта.
6.11. К подъемным устройствам (блокам, лебедкам, канатам и т.д.) применяются требования, указанные в соответствующих главах Правил техники безопасности при сооружении и эксплуатации радиопредприятий.
7.1. При эксплуатации металлических антенных опор должны выполняться требования Правил техники безопасности при сооружении и эксплуатации радиопредприятий с изменениями и дополнениями к Правилам, утвержденным 24.12.76 г. N 20662;
требования Правил устройства и безопасной эксплуатации грузоподъемных кранов;
требования Правил пожарной безопасности на объектах Министерства связи СССР.
7.2. До начала проведения работ на металлических опорах следует:
составить детальный план организации работ с указанием мероприятий, обеспечивающих безопасность их выполнения;
провести дополнительный инструктаж работников по безопасному выполнению работ и оформить его актом (см. приложение 19).
7.3. При наличии работ, безопасность выполнения которых не оговорена вышеуказанными Правилами, их производство, в части обеспечения безопасности персонала, должно быть согласовано с техническим инспектором труда ЦК профсоюза работников связи.
НА МЕТАЛЛИЧЕСКУЮ АНТЕННУЮ ОПОРУ, ПРИНИМАЕМУЮ В ЭКСПЛУАТАЦИЮ
1. Проект КМ металлоконструкций ствола опоры.
2. Проект КМД - рабочие чертежи металлоконструкций ствола опоры.
3. Проект (рабочие чертежи) оттяжек, механических деталей и фундаментов.
4. Генеральный план (разбивочный чертеж) территории радиопредприятия.
5. Исполнительная схема расположения центральных и анкерных фундаментов антенных сооружений с указанием допущенных отклонений от проекта.
6. Акты приемки скрытых работ по строительству фундаментов.
7. Акт испытания бетона фундаментов (лабораторный анализ, испытание кубиков) или акты ОТК завода-поставщика при сборном железобетоне.
8. Акты ОТК завода-изготовителя (поставщика) на конструкции ствола.
9. Акт ОТК завода на анкера и закладные части.
10. Акт ОТК завода на механические детали оттяжек (втулки, стяжные муфты, натяжные приспособления, скобы и т.д.).
11. Заводские сертификаты на стальные канаты.
12. Сертификаты, удостоверяющие качество электродов и метизов, примененных при монтаже.
13. Сертификаты, удостоверяющие качество болтов.
14. Описи удостоверений (дипломов) о квалификации сварщиков, производящих сварку конструкций при монтаже с указанием присвоенных им номеров клейма.
15. Журнал работ (монтажных, сварочных и бетонных).
16. Акты на изготовление (заливка втулок) и испытания оттяжек.
17. Акты о подливке плит башмаков.
18. Акты о заливке гудроном фланцев трубчатых поясов мачт и башен.
19. Акт на скрытые работы по устройству молниезащитного заземления и протоколы замеров сопротивлений.
20. Акты об освидетельствовании и испытании всех подъемных устройств и приспособлений.
21. Акты или обоснования причин всех отступлений от проекта, допущенных во время монтажа, и согласование этих отступлений с проектной организацией.
22. Акты гидроизоляции тяжей анкеров и гидроизоляции узлов креплений тяжей к железобетонной плите.
23. Ведомости монтажных натяжений оттяжек мачт и раскосов башен.
24. Паспорта натяжных приспособлений (индивидуальные).
25. Паспорта, удостоверяющие качество верхолазных блоков.
26. Заводские паспорта лебедок для подъема людей и груза.
27. Исполнительная схема вертикальности ствола опоры.
28. Журналы технических осмотров и ремонтов оборудования АМС.
(ШКАЛА БОФОРТА) <*>
--------------------------------
<*> Метеорологический словарь. - М.: Гидрометеоиздат, 1963.
Скорость, м/с | Баллы по шкале Б | Характеристика ветра | Характер действия ветра |
0 | 0 | Штиль | Дым из труб поднимается отвесно. |
0,9 | 1 | Тихий | Дым слегка отклоняется. |
2,4 | 2 | Легкий | Листья шелестят, движение воздуха ощущается лицом. Начинают шевелиться флаги. |
4,4 | 3 | Слабый | Колеблются тонкие ветки, развеваются флаги, начинается легкий перенос снега по поверхности покрова. |
6,7 | 4 | Умеренный | Поднимается пыль, колеблются небольшие сучья, снегопад переходит в метель. |
9,3 | 5 | Свежий | Колеблются средней толщины сучья, дым срывается при выходе из трубы, на воде появляются волны. |
12,3 | 6 | Сильный | Качаются большие сучья, раскачиваются тонкие стволы деревьев, гудят провода, шум ветра слышен в домах. |
15,5 | 7 | Крепкий | Гнутся большие сучья, раскачиваются небольшие деревья, затрудняется движение. На море видны пенящиеся волны. |
18,9 | 8 | Очень крепкий | Колеблются средние деревья, ломаются сучья. Трудно идти против ветра. |
22,6 | 9 | Шторм | Ломаются толстые сучья и небольшие деревья, разрушаются дымовые трубы, сбрасывается черепица. |
26,4 | 10 | Сильный шторм | Деревья вырывает с корнем, ломаются телеграфные столбы. Значительные разрушения. |
30,5 | 11 | Жестокий шторм | Большие разрушения. |
34,8 | 12 | Ураган | Производятся опустошительные действия. |
Для гашения вибрации оттяжек применяются виброгасители. Типы виброгасителей, их количество и расположение на оттяжке подбираются расчетом и предусматриваются проектом опоры. Успешное гашение "пляски" обледенелых оттяжек мачт достигается с помощью двух дополнительных боковых расчалок небольшого диаметра, закрепленных в разных местах на оттяжке, на доступном для осмотра с земли расстоянии от анкера (рис. П 3.1а), или одной расчалки но с грузом (рис. П 3.1 б).
Рис. П 3.1. Схема гашения "пляски" оттяжки мачты:
а) боковыми расчалками: 1 - оттяжка; 2 - анкер оттяжки;
3 - анкер расчалки; 4 - зажим; 5 - боковая расчалка
диаметром 8 - 12 мм; 6 - соединительное звено
б) расчалкой с грузом: 1 - оттяжка; 2 - анкер оттяжки;
3 - зажим; 4 - канат диаметром 8 - 12 мм;
5 - соединительное звено; 6 - груз
ПО СНиП II-6-74 "НАГРУЗКИ И ВОЗДЕЙСТВИЯ"
Ветровые районы | I | II | III | IV | V | VI | VII | |
Скоростной напор ветра | кгс/м2 | 27 | 35 | 45 | 55 | 70 | 85 | 100 |
Па | 270 | 350 | 450 | 550 | 700 | 850 | 1000 | |
Скорость ветра | м/с | 21 | 24 | 27 | 30 | 34 | 37 | 40 |
км/ч | 75 | 85 | 97 | 107 | 121 | 133 | 144 | |
q0 = (aV)2/16,
где q0 - скоростной напор ветра на высоте 10 м над поверхностью земли; v - скорость ветра на высоте 10 м над поверхностью земли (при двухминутном интервале осреднения, превышаемая в среднем один раз в 5 лет); a = 0,75 + (5/v) - коэффициент к скоростям ветра, полученный из обработки наблюдений по Флюгеру, принимаемый не более единицы; при использовании малоинерционных анемометров коэффициент a принимается равным единице.
В случае отсутствия таких данных ветровой район определяется по карте СНиП II-6-74 "Нагрузки и воздействия".
Для уточнения нормативного скоростного напора используют данные о скорости ветра ближайших метеорологических станций, находящихся в одинаковых условиях с эксплуатируемым радиопредприятием по рельефу местности и открытости (не отделены от радиопредприятия горной грядой или большой водной поверхностью).
Гололедный район площадки, где установлена опора, принимается по карте 4 СНиП II-6-74 "Нагрузки и воздействия" и указывается в пояснительной записке к проекту.
Значение расчетной величины толщины стенки гололеда для I - IV гололедных районов можно принимать по расчету к проекту и по таблице, а для V горных и особых районов - только по расчету.
Гололедный район | I | II | III | IV | V |
Нормативная толщина стенки гололеда на высоте 10 м в соответствии со СНиП II-6-74, мм | Не менее 3 | 5 | 10 | 15 | Не менее 20 |
Расчетная толщина стенки гололеда на высоте 10 м, мм | 4 | 6,5 | 13 | 19,5 | Не менее 26 |
То же на высоте 5 м, мм | 3 | 5 | 10 | 15 | Не менее 21 |
Число, месяц, год | Температура воздуха | Скорость и направление ветра, ураган | Характер ветра (постоянный, порывистый) | Погода (дождь, изморозь, туман, ливни, грозы) | Обледенение (гололед, кристаллическая или зернистая изморозь, мокрый снег и размер обледенения) | Объемный вес | Продолжительность обледенения | Состояние неба (облачно, ясно и т.д.) | Фамилия и должность проводившего наблюдения | Подпись проводившего наблюдения | На какой высоте велись наблюдения | Примечание |
УТВЕРЖДАЮ
(должность лица, утверждающего документ,
личная подпись, ее расшифровка, дата)
ревизий и текущего ремонта опор
N п/п | Наименование работ | Исполнитель | Январь | Февраль | Март | Апрель | Май | Июнь | Июль | Август | Сентябрь | Октябрь | Ноябрь | Декабрь |
1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 | 9 | 10 | 11 | 12 | 13 | 14 | 15 |
ОБОРУДОВАНИЯ И ОТДЕЛЬНЫХ КОНСТРУКЦИЙ АМС <*>
N п/п | Наименование | Срок службы, лет |
1 | Стальные мачты и башни | 40 - 60 |
2 | Передающие антенны типа СГ и СГД | 15 |
3 | Оттяжки из стального оцинкованного каната диаметром 7,7 - 15 мм | 8 - 15 <*> |
4 | То же, диаметром более 15 мм | 20 <**> |
5 | Провода биметаллические | 15 |
6 | Изоляторы орешковые (такелажные) | 15 - 25 |
7 | Изоляторы палочные типа ИП, ИПА | 25 |
8 | Детали из сортовой стали и швеллеров | 35 |
9 | Однорольные блоки | 15 |
10 | Лебедки ручные грузоподъемностью до 3 т | 15 |
11 | Винтовые стяжки | 15 |
12 | Зажимы плашечные | 15 |
13 | Коуши | 10 |
14 | Болты | 25 |
УТВЕРЖДАЮ
(должность лица, утверждающего
документ, личная подпись
и ее расшифровка, дата)
N п/п | Месяц, число, год | Наименование осматриваемого узла или элемента | Перечень обнаруженных дефектов | Предполагаемые причины и предлагаемый метод исправления | Предлагаемый срок ликвидации дефекта | Рекомендуемый исполнитель |
Подписи составителей акта ____________________________
(имя, отчество, фамилия,
занимаемая должность)
И ОБОРУДОВАНИЯ, НЕОБХОДИМЫХ ДЛЯ ПРОВЕДЕНИЯ
ТЕКУЩЕГО И КАПИТАЛЬНОГО РЕМОНТА АМС,
ВЫПОЛНЯЕМОГО СИЛАМИ ЭКСПЛУАТАЦИИ
1. Автомобиль бортовой ГАЗ-66А
2. Автомобильная мастерская ремонтная ПРМ-1 Министерства автомобильного транспорта
3. Трактор колесный универсальный МТЗ-82
4. Бурильно-крановая машина БМ-302
5. Бульдозер (Д-579) Д3-37 (на базе трактора МТЗ-82)
6. Кран автомобильный Q = 3 - 5 т
7. Экскаватор одноковшовый ЭО-2621А на пневматическом ходу
8. Машина электрическая высокооборотная для резки канатов
9. Точило электрическое ИЭ-9701, напряжением 220 В
10. Сварочный агрегат АДД-305
11. Домкраты гидравлические для натяжных приспособлений по ТУ 36-1802-70
12. Домкраты винтовые для мачт-антенн с опорными изоляторами
13. Натяжные приспособления для оттяжек мачт
14. Динамометры для проверки тяжений в оттяжках
15. Дрель электрическая
16. Дрель ручная
17. Мегометр электронный Е6-16
18. Испытатель коаксиальных кабелей Р-5-8
19. Лампа паяльная
20. Паяльник жаровой
21. Паяльник электрический
22. Бензорез
23. Газосварочный аппарат
24. Телескопическая вышка ВТ-26Е
25. Станок ручной для ножовочных полотен 6920-0021 Тип II длиной 300 мм
26. Люлька для подъема верхолаза
27. Лебедки (Q = 1 - 3 т) для подъема людей на опору
28. Лебедки (Q = 1 - 5 т) для подъема груза
29. Блоки Q = 1 - 5 т
30. Блоки БР-3 для натяжения проводов воздушных линий связи БПЛ и две лапки ЛП4/5
31. Канаты различных диаметров для подъема груза и верхолаза
32. Теодолит технический для измерений углов 2Т-2, Theo-010 (цейс)
33. Нивелир технический с уровнем и горизонтальным кругом Н-3, Н-2 с 3-х метровыми рейками; к нивелиру Н-2 инварную рейку 3-х метровую
34. Квадрант КО-10М, для определения углов наклона оттяжек, тяжей анкерных фундаментов и плит
35. Бинокли 8 - 12-кратного увеличения
36. Лупы 15 - 20-кратного увеличения
37. Рулетка металлическая РС-50
38. Мост высокочастотный измерительный М-3,2 (ГДР) или мост высокочастотный измерительный Е10-2 (СССР)
39. Комбинированный прибор Ц-4315
40. Клещи измерительные Ц-90
41. Диски отрезные размером 178 x 3; 2 x 22 мм, твердость 20П или 24П
42. Напильники плоские тупоносые общего назначения, квадратные с насечкой, круглые с насечкой
43. Надфили трехгранные длиной 80 мм N 2
44. Ножницы ручные для резки металла длиной 250 мм
45. Полотна ножовочные
46. Нож монтерский
47. Зубила разные
48. Бородки разные
49. Пробойник для выбивания шплинтов
50. Молотки разные
51. Круглогубцы разные
52. Плоскогубцы комбинированные
53. Пассатижи разные
54. Отвертки разные
55. Ключ гаечный двусторонний
56. Ключ трубный, рычажный
57. Ключи гаечные разводные
58. Тиски настольные
59. Тиски ручные
60. Кувалды разные
61. Штангенциркуль
62. Микрометр
63. Линейка измерительная металлическая
64. Отвес
65. Уровень
66. Лампа паяльная емкостью 1,0 л
67. Сверла разные
68. Метчики разные
69. Плашки разные
70. Кернер диаметром 3,2 мм длиной 100 мм исполнение I, оксидированный
71. Кирка-мотыга
72. Лопата копальная остроконечная
73. Тигель для разогрева сплава ЦАМ
74. Пояс предохранительный монтерский для работ на воздушных линиях электропередач
75. Каска защитная с двухслойным подшлемником
76. Костюмы для монтажников-высотников
77. Вачеги (рабочие рукавицы)
78. Специальная обувь (сапоги, ботинки без металлических гвоздей и подковок с нескользящими подошвами)
79. Электромегафон ЭМ-2М переносной в чемодане
Объект ____________________________________
наименование
от _____________ составили ________________
Основание | Описание дефекта | Оценка опасности | Мероприятия по технике безопасности | Кому поручены восстановительные работы | Срок выполнения восстановительных работ | Утвержденный способ восстановления |
Акт ревизии от ______ | а) грозит перерывом в работе; б) опасно для эксплуатационников на опоре; в) то же, на территории | |||||
Примечание. Нарушение графика восстановления актируется. | ||||||
Подписи: _________________________________________________
(занимаемая должность, инициалы, фамилия)
ТАБЛИЦА 11 СНиП III-18-75 "МЕТАЛЛИЧЕСКИЕ КОНСТРУКЦИИ"
Наименование отклонения | Допускаемое отклонение |
Верхняя плоскость опорной плиты (согласно п. 1.103 "а"): | |
на высоте | +/- 1,5 мм |
по уклону | 1/1500 |
Поверхность фундамента (выполненная согласно п. 1.103 "б") и отметки опорных деталей (согласно п. 1.103 "в"): | |
по высоте | +/- 5 мм |
по уклону | 1/1000 |
Смещение анкерных болтов в плане: | |
расположенных внутри контура опоры конструкций | 5 мм |
расположенных вне контура опоры конструкций | 10 мм |
Отклонение отметки верхнего торца анкерного болта от проектной | +20; -0 мм |
Отклонение длины нарезки анкерного болта | +30; -0 мм |
ТАБЛИЦА 24 СНиП III-18-75 "МЕТАЛЛИЧЕСКИЕ КОНСТРУКЦИИ"
Наименование отклонения | Допускаемое отклонение |
Мачты и башни | |
1. Разность длин отдельных поясов в одной секции | 1/1000 базы, но не более 2 мм |
2. Тангенс угла между фактическим и проектным положением фланцев поясов | 1/1500 |
3. Зазоры между фланцами двух смежных секций: | |
в пределах кольца шириной 20 мм вокруг трубы пояса | 0,5 мм |
у наружных кромок между фланцами | 3 мм |
Мачты решетчатые и листовые трубчатые | |
4. Стрела прогиба оси ствола мачты при общей и контрольной сборке (длина собираемой части не менее расстояния между ярусами оттяжек) | 1/750 расстояния между ярусами оттяжек |
5. Местные искривления образующих трубчатой листовой мачты, измеряемые прямолинейным шаблоном длиной 1 м (искривления и вмятины глубиной до 2 мм не учитываются) | 1/50 длины искривленного участка, но не более 0,5 толщины стенки трубы |
6. Чернота отверстий для болтов во фланцевых соединениях при общей или контрольной сборках | 1,5 мм |
7. Угол между фактическим и проектным положениями фасонки для крепления оттяжек решетчатых и трубчатых мачт | 1° |
8. Разность в толщине фасонок в одном фланцевом соединении | 1 мм |
9. Отклонение расстояния между центром узла и первым отверстием фасонок крепления распорок, раскосов и элементов диафрагм | +/- 3 мм |
10. Угол между фактическим и проектным положением фасонок для крепления раскосов и распорок | 1° |
Прочие конструкции и детали | |
Отклонения в размерах: | |
11. опорных столиков, служащих для установки монтажных механизмов, и в привязке их размеров | +/- 2 мм |
12. других деталей, предназначенных для производства монтажных работ (для подвески подмостей и др.) | +/- 4 мм |
Примечание. Допускаемые отклонения в размерах проемов и деталей, направляющих для лифтов устанавливаются в проекте. | |
ТАБЛИЦА 25 СНиП III-18-75 "МЕТАЛЛИЧЕСКИЕ КОНСТРУКЦИИ"
Наименование отклонения | Допускаемое отклонение |
1. Расстояние между центрами фундаментов одной башни | 10 мм + 0,001 проектного расстояния при общей величине не более 25 мм |
2. Угол между фактическим и проектным направлением оси тяги анкерного фундамента мачты: | |
к горизонту | +0; -4° |
в плане | 1° |
3. Отклонение опорных плит от проектной отметки: | |
плиты центрального фундамента мачты и фундамента башни | +/- 10 мм |
раздельно стоящие плиты башни (под поясами) | 1:1500 базы, но не более 5 мм |
ТАБЛИЦА 26 СНиП III-18-75 "МЕТАЛЛИЧЕСКИЕ КОНСТРУКЦИИ"
Наименование отклонения | Допускаемые отклонения |
1. Смещение оси ствола и поясов башни от проектного положения | 1/1000 высоты выверяемой точки над фундаментом |
2. Смещение оси ствола и поясов мачты от проектного положения | 1/1500 высоты выверяемой точки над фундаментом |
3. Отклонение величины монтажного натяжения раскосов башен от проектного | +/- 15% |
4. Отклонение величины предварительного (монтажного) натяжения оттяжек мачт от проектного | +/- 8% |
5. Разница в величине натяжения оттяжек (из одного каната) одного яруса после демонтажа монтажного крана | 10% |
ДЛЯ АМС, НАХОДЯЩИХСЯ В ЭКСПЛУАТАЦИИ БОЛЕЕ ОДНОГО ГОДА
Канаты из круглой проволоки со стальным сердечником подлежат браковке и срочной замене, если у них число оборванных проволок, коррозия или другие дефекты на длине свивки <*> превышают нижеуказанные нормы:
--------------------------------
<*> Шаг свивки каната определяется следующим образом. На поверхности какой-либо пряди (рис. П 16.1) наносят метку (точка а), от которой отсчитывают вдоль центральной оси каната столько прядей, сколько их имеется в сечении каната (например, 6 в шестипрядном канате) и наносят вторую метку (точка б). Расстояние между метками (точками а и б) принимается за шаг свивки каната. У многопрядных канатов шаг свивки определяется по числу прядей в наружном слое (например, у каната 18 x 19 + сердечник имеется 6 прядей во внутреннем слое и 12 - в наружном. Шаг свивки принимается 12).
Рис. П 16.1. Схема определения шага свивки
шестипрядного каната
в) при поражении проволок стальных канатов коррозией, норма браковки, указанная в пп. "а" и "б", должна быть уменьшена на процент, принимаемый по таблице
Поверхностная коррозия проволок по диаметру, % | Число оборванных проволок, %, от нормы браковки |
До 5 | 85 |
До 10 | 70 |
До 19 | 50 |
г) коррозия канатов, уменьшающая суммарный первоначальный диаметр проволок на 20% и более;
д) канаты, имеющие заломы по полному сечению каната (после затянутых петель или подобные им);
е) канаты с выпученным числом проволок 10% и более от общего числа проволок в канате (фонарь) или одной и более выпученных прядей, для многопрядных канатов;
ж) насечки, забои и сплющивание проволок каната числом более 10% от общего числа проволок в канате или 50% в проволоках одной пряди для многопрядных канатов.
Город (населенный пункт) _____________ " " __________ 19__ г.
Настоящий акт составлен мачтовиком ________________________ при участии
_____________________________________, в том, что сего числа на радиоцентре
____________________ была произведена проверка монтажного натяжения оттяжек
мачты ________________ метров.
Натяжение проверялось натяжными приспособлениями типа _________________
с динамометром (индикатором) тип _____________________________ тарированным
в 19__ г. заводом (лабораторией) __________________________________________
Измерения показали:
Яруса оттяжек | Направление | Данные о канатах | Показатели динамометра (индикатор), т | Температура воздуха | Примечание |
1 | I | ||||
2 | II | ||||
3 | III | ||||
4 и т.д. | IV |
Подписи: ___________________________________________________
(занимаемая должность, инициалы, фамилия)
ПРОЕКТНОЙ ОРГАНИЗАЦИИ ЭКСПЛУАТИРУЮЩИМ ПРЕДПРИЯТИЕМ,
В СОСТАВЕ ТЕХНИЧЕСКОГО ЗАДАНИЯ НА РЕКОНСТРУКЦИЮ ОПОРЫ
1. Заказчик проекта в составе задания на реконструкцию опоры должен представить сведения по опоре, указанные в предлагаемой форме 1А, и передать проектной организации во временное пользование комплект следующей исполнительной документации: а) генплан площадки; б) чертежи металлоконструкций опоры (КМ); в) заводские чертежи металлоконструкций опоры (КМД); г) чертежи оттяжек мачты; д) рабочие чертежи фундаментов; е) чертежи установок дополнительных конструкций; ж) ведомость предварительных натяжений оттяжек мачты или раскосов опоры.
2. Проектная организация может дополнительно потребовать от эксплуатирующей организации (в случае необходимости) сертификаты на материал конструкций (сталь, канаты, метизы, электроды и т.д.), акты приемки скрытых работ, акты по приемке опоры в эксплуатацию и т.д.
Материалы по существующей опоре высотой H -
в городе _________________________, входящей в состав объекта _____________
__________________________________, станция N ________ по заказу N ________
1. Высота опоры............м. Тип опоры (мачта, башня).
2. Основной проект ____________________________ км.
3. Проект привязки.................................
4. Организация, производившая привязку ____________________________________
______________________________________________ год ________________________
5. Исполнительные чертежи (КМД) опоры:
а) завод-изготовитель _________________________________________________
б) N проекта __________________________________________________________
6. Исполнительные чертежи (Р) фундаментов:
а) разработчик проекта ________________________________________________
б) N проекта __________________________________________________________
7. Перечень антенн, установленных на опоре.
Тип антенны | Номер чертежа | Диапазон | Отметка установки | Количество | Примечание |
I. Установленные в соответствии с проектом | |||||
II. Установленные дополнительно | |||||
III. Демонтированные в процессе эксплуатации |
Дополнительно указать:
а) кто давал разрешение на дополнительную установку антенн
б) кто производил монтаж ______________________________________________
в) N проекта дополнительных площадок __________________________________
и наименование организации-разработчика _______________________________
8. Перечень проводок от антенн (волноводов, фидеров и т.д.), кабель ЗОЛ,
подогрева антенны, электроинструмента
Наименование проводки | Сечение | Количество | Отметки установки от до | Примечание |
I. Установленные в соответствии с проектом | ||||
II. Установленные дополнительно | ||||
III. Демонтированные в процессе эксплуатации |
9. Требования по допускаемой деформативности опоры.
10. Данные по лифту:
а) тип и когда установлен..............................................
б) условия эксплуатации................................................
11. Обоснования причин всех отступлений от проекта, допущенных во время
монтажа, и согласования этих отступлений с проектной организацией.
12. Состояние конструкций: наличие повреждений, появившихся в процессе
эксплуатации, или неустраненные дефекты строительства: а) коррозия; б)
трещины основного металла или швов; в) изгиб стержневых элементов; г)
вмятины, выпуклости, коробление листовых элементов; д) затяжка фланцевых,
стыковых и анкерных болтов; е) плотность соединений; ж) прочие дефекты.
Примечание. В трубчатых стволах (оболочках) особое внимание обращать на
цилиндричность оболочки, отмечая все отклонения более 0,5 толщины листа.
Деформированный участок должен быть заэскизирован и привязан по высоте и к
основным осям в плане. На эскизе указать глубину деформации и основные
размеры деформированного участка по кольцу и образующей.
13. Состояние грунта около фундаментов и анкеров:
а) сохранность отмостки................................................
б) трещины и осадки (величина и расположение)..........................
в) разрывы, скопление воды.............................................
14. Состояние фундаментов и анкеров:
а) трещины в штукатурке или бетоне.....................................
б) осадки или выпучивания, перекосы....................................
15. Схемы опоры с указанием расположения существующего и вновь
устанавливаемого оборудования по вертикали и в поперечных разрезах по
стволу опоры, указав ориентацию опоры и площадок с антеннами по истинному
азимуту.
16. Исполнительная схема вертикальности ствола опоры не позже полугодовой
давности, отражающая действительное состояние опоры в данный момент.
17. Исполнительная схема расположения центральных и анкерных фундаментов
опоры с указанием допущенных отклонений от проекта.
Подпись руководителя предприятия, эксплуатирующего опору __________________
(инициалы,
фамилия)
Место
печати
" " ___________________ 19__ года
выполняющих работу на высоте
Инициалы, фамилия и должность работника, выполняющего сложную работу на
высоте ____________________________________________________________________
Инициалы, фамилия и должность проводившего инструктаж _____________________
Тема инструктажа __________________________________________________________
Дата проведения инструктажа _______________________________________________
Место проведения инструктажа ______________________________________________
___________________________________________________________________________
(на рабочем месте, на участке, в цехе и т.п.)
Подпись лица, проводившего инструктаж _____________________________________
Подпись лица, получившего инструктаж ______________________________________
Разрешение на проведение работ тов. _______________________________________
(инициалы, фамилия)
Разрешается допуск к работе в качестве ____________________________________
Дата _________________________________
Подпись ответственного лица _________________________________
АНТЕННЫХ ОПОР СООРУЖЕНИЙ СВЯЗИ
1. Настоящая инструкция составлена на основании нормативных геодезических материалов, строительных норм и правил Госстроя СССР, действующих в Министерстве связи СССР положений. Инструкция предназначена для инженерно-технических работников, выполняющих геодезический контроль антенных опор.
2.1. Геодезический контроль выполняется с целью своевременного выявления опор, находящихся в аварийном состоянии.
2.2. Геодезический контроль включает следующие измерения: а) вертикальности ствола; б) прямолинейности поясов башни и угловых вертикальных элементов мачты; в) отклонений решетки башен относительно проекта; г) осадки фундаментов.
2.3. Работы по геодезическому контролю выполняются на опорах менее 100 м специально обученным эксплуатационным персоналом. На опорах высотой более 100 м работы выполняются инженерами и техниками-геодезистами.
2.4. При выявлении отклонений, превышающих допустимые, эксплуатационная организация обязана:
а) произвести повторные геодезические измерения по полной программе;
б) направить материалы геодезических измерений в проектную организацию на заключение, если будет установлено, что указанное отклонение не является "монтажным" и не согласовано проектной организацией при приемке опоры в эксплуатацию;
в) принять необходимые меры для обеспечения нормальной эксплуатации опоры;
г) организовать дополнительный геодезический контроль по программе, согласованной с проектной организацией.
2.5. Геодезические работы следует выполнять с учетом требований СНиП, инструкций ГУГК, нормативных документов с шифром "СН" Госстроя СССР, а также настоящей инструкции Минсвязи СССР.
2.6. Для нетиповых опор проектной организацией разрабатывается специальная инструкция.
2.7. Все виды геодезических работ должны выполняться с соблюдением правил, действующих на данном предприятии.
2.8. Геодезические приборы и принадлежности должны систематически подвергаться проверке.
2.9. Ведомственный контроль за выполнением настоящей инструкции осуществляется ГКРУ Минсвязи СССР.
2.10. Ответственность за выполнение настоящей инструкции возлагается на главного инженера радиопредприятия.
3.1. Геодезическое обоснование предназначено для закрепления в зоне геодезических работ плановых координат и исходных отметок. Рекомендуется применение радиальной системы координат с началом в центре основания ствола.
3.2. Плановое обоснование используется при производстве работ, указанных в пп. 2.2.а, б, в. В состав обоснования входят четыре пункта наблюдения, закрепленных на местности опорными знаками. Знаки монтируются на осях симметрии ствола. Плановые пункты рекомендуется закреплять на расстояниях от 1,3 до 2,0 высот ствола. При применении теодолитов с внецентренной трубой расстояние не лимитируется (рис. П 20.1).
а) для контроля башни; б) для контроля мачты
3.3. Конструкция опорного знака состоит из стальной трубы диаметром 150 - 200 мм, закладываемой в грунт на 0,5 м ниже глубины промерзания, но не менее 1,5 м от поверхности земли. Основание столба в земле бетонируется (рис. П 20.2).
Рис. П 20.2. Конструкция опорного знака
Рис. П 20.4. Конструкция стенного репера
3.4. Высотное обоснование включает в свой состав глубинный или стенной репер. На мачтовых опорах рекомендуется монтаж осадочных марок выполнять на каждом анкерном фундаменте. На опорах башенного типа допускается монтаж стенных реперов в зоне радиусом 50 - 300 м от центра башни (рис. П.20.3 - П 20.5).
Рис. П 20.5. Расположение осадочной марки:
а) на анкерном фундаменте мачты;
б) на фундаменте пояса башни
3.5. Места установки опорных знаков и реперов определяются на основании планов будущей застройки и реконструкции территории, прилегающей к опоре, а также соблюдения сохранности на весь период эксплуатации опоры.
3.6. Координирование пунктов планово-высотного обоснования выполняется с точностью:
а) расстояние "знак-центр опоры" с относительной погрешностью 1/200;
б) горизонтальный угол с центра опоры между направлениями на пункты и строительные оси с погрешностью +/- 1,0';
в) абсолютная отметка исходного репера относительно пунктов государственной или местной нивелирной сети по методике и с точностью III класса.
3.7. Работы по монтажу и геодезической привязке пунктов обоснования оформляются схемой (см. рис. П 20.1) и актом передачи на сохранность эксплуатационной организации (приложение 1 ИГК).
4.1. Угловые измерения выполняются с пунктов планового обоснования и со штативов при производстве работ, указанных в пп. 2.2.а, б, в. Схема угловых измерений приведена на рис. П 20.6.
Рис. П 20.6. Типовая схема угловых измерений
при контроле башни
4.2. Угловые измерения рекомендуется выполнять при 100%-ной облачности и при скорости ветра менее 3 м/с на высоте 10 м. Необходимо учитывать, что невыполнение данного требования приводит к искажению результатов измерений, возникающих за счет изгибов ствола опоры. Величина изгибов ствола может достигать 0,001 высоты ствола.
4.3. Средняя квадратическая ошибка измерений угла не должна превышать:
для башен;
для мачт.
для башен; для мачт.4.4. Рабочий цикл измерений состоит из трех приемов. При расхождении вычисленных значений углов более 20 угловых секунд выполняются два дополнительных приема.
4.5. Измерительный прием выполняется в следующей последовательности:
а) левый круг: наведение на центр основания башни, на левый и правый пояса в местах фланцевых или болтовых соединений смежных секций последовательно снизу вверх в порядке сечений N 1, 2, 3 и т.д.;
б) поворот трубы через зенит и установка правого круга теодолита;
в) правый круг: в порядке, аналогичном при круге "лево", но в обратной последовательности (приложение 2 ИГК).
4.6. При отсутствии прямой видимости с пункта на центр основания опоры в качестве исходного рекомендуется применять направление на центр сечения N 1.
4.7. При круглых углах визирования (более 45°) рекомендуется применение астрономических насадок на окуляры трубы и микрометра, а также цилиндрического уровня на горизонтальную ось вращения трубы.
4.8. Порядок записи и обработки данных должен соответствовать приведенному образцу (приложение 2 ИГК).
5.1. Контроль вертикальности выполняется с целью определения отклонений центров сечений ствола относительно вертикальной оси сооружения.
5.2. Отклонение оси ствола башни в плане относительно проектной оси допускается не более 1/1000 высоты контролируемого сечения над фундаментом.
5.3. Отклонение оси ствола и поясов мачты в плане относительно вертикальной проектной оси допускается не более 1/1500 высоты выверяемой точки над фундаментом.
5.4. Измерения вертикальности выполняются ежегодно, а также после выявления отклонений, превышающих допуск.
5.5. Геометрические центры сечений ствола определяются методом прямой угловой засечки с пунктов планового обоснования по двум наружным граням ствола в местах фланцевых и болтовых соединений смежных секций.
5.6. Отчетная документация должна содержать: а) журнал угловых измерений (приложение 2 ИГК); б) таблицу отклонений ствола от вертикали (приложение 3 ИГК); в) исполнительную схему вертикальности ствола (рис. П 20.7); г) протокол измерений вертикальности ствола (приложение 4 ИГК).
Рис. П 20.7. Типовая исполнительная схема
вертикальности ствола опоры
6.1. Контроль прямолинейности выполняется с целью выявления стрелы прогиба, превышающей допуск и препятствующей нормальной эксплуатации.
6.2. Стрела прогиба поясов (стволов) башен и мачт не должна превышать 1/750 длины выверяемого участка.
6.3. Измерения выполняются в первый год после ввода опоры в эксплуатацию и регулярно через каждые три года в период эксплуатации, а также при возникновении отклонений, превышающих допуск.
6.4. Измерения производятся последовательно по всем наружным граням опоры.
6.5. Методика измерений, места наведений на конструкции опоры аналогичны измерениям, выполняемым при контроле вертикальности.
6.6. Отчетная документация должна содержать: а) дополнительную схему прямолинейности пояса (рис. П 20.8); б) протокол измерения прямолинейности пояса, который составляется по форме, аналогичной приложению 4 ИГК; в) расчет стрелы прогиба пояса ствола/прямолинейность ствола (приложение 5 ИГК).
Рис. П 20.8. Типовая исполнительная схема
прямолинейности пояса ствола башни
7.1. Измерения выполняются с целью выявления деформаций диагональных раскосов решетки по смещениям центральных фасонок.
7.2. Предельное смещение деталей фасонок не должно превышать 1/750 высоты секции.
7.3. Измерения выполняются 1 раз в 3 года и при выявлении отклонений, превышающих допуск.
7.4. Методика измерений аналогична применяемой при контроле вертикальности. Дополнительными являются наведения на детали фасонок, выполняемые по всем четырем наружным граням ствола.
ИС МЕГАНОРМ: примечание. В официальном тексте документа, видимо, допущена опечатка: приложение П 20.4 отсутствует. |
7.5. Отчетная документация должна содержать: а) расчет смещений центральных фасонок; б) исполнительную схему решетки ствола башни (рис. П 20.9); в) протокол измерения решетки башни, составленной по форме, аналогичной приложению П 20.4.
Рис. П 20.9. Типовая исполнительная схема
решетки ствола башни
8.1. Нивелирные измерения выполняются при наблюдениях за осадками фундаментов опор и соответствуют по методике и классу точности нивелированию III класса.
8.2. Для работ применяются нивелиры с увеличением трубы 30 крат. Уровень нивелира должен иметь цену деления не менее 15 с на 2 мм дуги. Для уровней контактного типа допускается цена деления 30 с на 2 мм дуги. Допускается применение нивелиров всех типов с компенсационным принципом установки линии визирования.
8.3. При нивелировании допускается применение реек следующих типов:
а) шашечные двусторонние трехметровые с сантиметровыми делениями на обоих сторонах. Ноль черной стороны смещен относительно красной на 40 дм;
б) шашечные трехметровые двусторонние с делениями на красной стороне - 10 мм, черной стороне - 11 мм;
в) шашечные трехметровые односторонние с двумя шкалами.
8.4. Нивелирование выполняется в прямом и обратном направлении.
8.5. На каждой станции выполняется следующий порядок отсчетов:
б) аналогично пункту "а" - по средней рейке;
в) по средней нити - по красной стороне (дополнительной шкале) последней рейки.
8.6. Перед каждым отсчетом пузырек уровня приводится на середину.
8.7. На каждой станции выполняется следующий контроль:
а) разность отсчетов по средней нити на черной стороне каждой рейки с полусуммой отсчетов по дальномерным нитям не должна превышать 3 мм;
б) разность превышений, полученных по черной и красной стороне рейки, не должна различаться более 3 мм.
8.8. Оптимальную длину луча принимают равной 75 м. Неравенство расстояний не должно превышать 2 м, а их накопление по секциям - 5 м.
8.9. Нивелирование выполняется по рейкам, которые устанавливаются на костыли или нивелирные башмаки.
8.10. Разность сумм превышений после выполнения двойного хода (средних из результатов наблюдений по черным и красным сторонам реек) из прямого и обратного хода не должна быть более
, где L - длина хода в километрах.
, где L - длина хода в километрах.9.1. Измерения выполняются с целью определения стабильности положения фундаментов поясов ствола башни и фундаментов ствола и анкеров оттяжек мачты.
9.2. Предельно допустимая величина изменения отметок фундаментов не должна превышать:
а) для башен - 0,001 расстояния между смежными фундаментами поясов;
б) для мачт - 30 мм для фундаментов ствола и анкеров оттяжек.
9.3. Измерения производятся в первый и третий годы после ввода в эксплуатацию. Внеочередные измерения выполняются после выявления признаков, свидетельствующих о возникновении осадки. В качестве исходного материала могут быть использованы данные по контролю вертикальности опоры, а также результаты визуальных сезонных осмотров фундаментов.
9.4. Осадочные марки устанавливаются на фундаментах в соответствии с рекомендуемой схемой (рис. П 20.10).
нивелирных ходов при контроле осадок:
а) фундаментов башни; б) анкерных фундаментов мачты
9.5. Схема прокладки нивелирных ходов должна соответствовать установленной (рис. П 20.10). Для мачт высотой менее 100 м допускается схема нивелирования фундаментов анкеров с одной стоянки при двух горизонтах инструмента.
9.6. Запись результатов полевых измерений производится по установленной форме (приложение 6 ИГК).
9.7. Оценка скорости изменения осадок выполняется по сводной ведомости (приложение 7 ИГК).
9.8. Отчетная документация должна содержать: а) журнал нивелирования; б) схему нивелирных ходов; в) сводную ведомость осадок; г) протокол измерений (приложение 8 ИГК).
9.9. В особых случаях (лессовые грунты, оползневые участки и т.д.) разрабатывается специальная методика измерений.
Город _____________________ УТВЕРЖДАЮ
______________________ обл. Главный инженер ОРТПЦ
____________________________
Заказчик _______________, исполнитель _______________, вид работ __________
тип опоры ___________, проект _____________, ввод в эксплуатацию __________
________________ высота опоры ________________.
1. Высотное обоснование
Репер N __________,
_________, тип ________________, расстояние от
_________, тип ________________, расстояние отцентра ствола _______________________, азимут линии _______________________
2. Плановое обоснование
Пункт N ______________, тип пункта ______________, расстояние от центра
опоры ________________________, азимут линии ____________________
Пункт N ________________,
________________, тип __________________
________________, тип __________________расстояние от центра опоры ________________, азимут линии _________________
Приложение. 1. Схема геодезической привязки пунктов.
2. Чертежи геодезических пунктов.
Сдал: Начальник экспедиции ________________________
Принял: Старший инженер ___________________________
Тип опоры ____________, высота опоры ____________, инструмент ____________,
облачность _____________, ветер _____________________, изображения _______,
амплитуда колебаний на H ___________, наблюдатель __________, дата ________
N пп | H, м | Пояс башни | Круг теодолита |  | KL - KR |  |  |  | ||||||
° | ' | " | " | ° | ' | " | ° | ' | " | " | ||||
1 | 0 | Левый | KL | 13 | 35 | 19 | -21 | 13 | 35 | 29 | 19 | 16 | 27 | 000 |
KR | 193 | 35 | 40 | |||||||||||
Правый | KL | 24 | 57 | 16 | +19 | 24 | 57 | 26 | ||||||
KR | 204 | 57 | 35 | |||||||||||
2 | 20 | Левый | KL | 14 | 05 | 22 | +20 | 14 | 05 | 32 | 19 | 16 | 20 | -7 |
KR | 194 | 05 | 42 | |||||||||||
Правый | KL | 24 | 27 | 00 | +15 | 24 | 27 | 08 | ||||||
KR | 204 | 27 | 15 | |||||||||||
Тип опоры ________________, проект ___________, ввод в эксплуатацию _______
________________________, высота опоры ____________, теодолит _____________
N пояса | Отметка, м | Смещение центра сечения пояса от 0,001H вертикали, мм | ||
январь 1978 г. | январь 1979 г. | февраль 1980 г | ||
1 | 0 | 0 | 0 | 0 |
2 | 20 | 15 | 5 | 13 |
3 | 40 | 25 | 22 | 20 |
4 | 60 | 25 | 20 | 27 |
5 | 80 | 48 | 44 | 45 |
Таблицу составил ________________________
Тип опоры, ________________, высота опоры ___________, инструмент ________,
облачность ________________, ветер ________________, изображение _________,
наблюдатель ________________, дата ________________, амплитуда колебаний на
H ________________________
Высота сечения, м | 20 | 40 | 60 | 80 | 100 | 120 |
Отклонение от вертикали, мм | 10 | 15 | 23 | 8 | 17 | 39 |
Заключение:
1. Отклонения ствола от вертикали не превышают допусков СНиП (0,001H).
2. Зафиксированные отклонения ствола от вертикали не препятствуют
нормальной эксплуатации опоры.
Измерения выполнил ________________________
Вычисления проверил _______________________
Тип опоры ______________, высота опоры _____________, инструмент _________,
облачность _____________, ветер ______________, изображение ______________,
наблюдатель ________________, дата ________________
Номер пояса |  |  |  | P, мм | ||||
° | ' | " | ° | ' | " | " | ||
11 | 7 | 05 | 31 | 7 | 05 | 31 | 00 | 00 |
10 | 7 | 20 | 22 | 7 | 20 | 32 | -10 | -20 |
9 | 7 | 35 | 45 | 7 | 35 | 32 | +13 | +26 |
8 | 7 | 50 | 32 | 7 | 50 | 32 | 00 | 00 |
7 | 8 | 05 | 18 | 8 | 05 | 32 | -14 | -28 |
6 | 8 | 20 | 25 | 8 | 20 | 32 | -7 | -14 |
5 | 8 | 35 | 20 | 8 | 35 | 32 | -12 | -24 |
4 | 8 | 50 | 12 | 8 | 50 | 32 | -20 | -40 |
3 | 9 | 05 | 42 | 9 | 05 | 32 | +10 | +20 |
2 | 9 | 20 | 30 | 9 | 00 | 32 | -2 | -4 |
1 | 9 | 35 | 32 | 9 | 35 | 32 | 00 | 00 |
Измерения выполнил ________________________
Вычисления проверил _______________________
тип опоры ________________, высота опоры ______________, инструмент ______,
облачность _______________, ветер ________________, изображение __________,
наблюдатель __________________, тип рейки ________________, дата __________
Номер штатива рейки | Наблюдения по дальномерным нитям | Наблюдения по средней нити | Среднее превышение | |||||
Задняя рейка | Передняя рейка | Контрольное превышение | Сторона рейки | Задняя рейка | Передняя рейка | Превышение | ||
Рп-1 1 I - II | 1747 | 1821 | -74 | черная | 1934 | 2008 | -74 | -74,5 |
2121 | 2196 | -75 | красная | 6621 | 6796 | -75 | ||
374 | 375 | -1/-1 | 4687 | 4788 | +101 | |||
2 II - I | 1197 | 363 | +834 | черная | 1384 | 551 | +835 | +832,5 |
1571 | 739 | +832 | красная | 6171 | 5239 | +932 | ||
374 | 376 | -2/-3 | 4787 | 4688 | -99 | |||
Примечание. Все отсчеты по рейке и превышения приведены в миллиметрах.
мачта
Тип опоры _________, проект _____________, ввод в эксплуатацию 1980 август,
город (поселок) ________________________, область _________________________
Номера марок | м-1 | м-2 | м-3 | м-4 | м-5 |
Месяц август, год 1980 | |||||
Абсолютная отметка | 159.823 | 159.045 | 159.605 | 159.700 | 159.357 |
Осадка, мм | 00 | 00 | 00 | 00 | 00 |
Месяц август, год 1981 | |||||
Абсолютная отметка | 159.818 | 159.030 | 159.580 | 159.645 | 159.320 |
Осадка, мм | -5 | -15 | -25 | -55 | -37 |
Город ________________________ УТВЕРЖДАЮ
_________________________ обл. Главный инженер ОРТПЦ
________________________________
Тип опоры ________________, высота опоры ______________, инструмент ______,
облачность _____________, ветер ________________, изображение ____________,
наблюдатель ____________, тип рейки ______________, дата __________________
Номер марки | м-1 | м-2 | м-3 | м-4 | м-5 |
Осадка, мм | -10 | -24 | -18 | -7 | -9 |
Заключение:
1. Средняя осадка фундаментов опоры за период измерений (1979 - 1980)
равна 14 мм.
2. Максимальная осадка зафиксирована на поясе N 2 и составляет 24 мм.
3. Осадка фундаментов опоры не препятствует нормальной эксплуатации
опоры.
Измерения выполнил ________________________
Вычисления проверил _______________________
РЕКОМЕНДУЕМОЙ ПРИ ЭКСПЛУАТАЦИИ МЕТАЛЛИЧЕСКИХ АНТЕННЫХ ОПОР
РАДИОЦЕНТРОВ И РАДИОТЕЛЕВИЗИОННЫХ ПЕРЕДАЮЩИХ СТАНЦИЙ
1. Положение о проведении планово-предупредительного ремонта сооружений связи./Минсвязи СССР. М., 1965. - 29 с.
2. Инструкция по проектированию молниезащиты радиообъектов, ВСН-1-77/Минсвязи СССР. - М.: Связь, 1978. - 30 с.
3. Правила пожарной безопасности на объектах Министерства связи СССР. - М.: Связь, 1975, - 79 с.
4. Правила техники безопасности и эксплуатации радиорелейных линий связи. - М.: Связь, 1978. - 104 с.
5. Правила техники безопасности при сооружении и эксплуатации радиопредприятий (с изменениями и дополнениями к Правилам). - М.: Связь, 1978. - 269 с.
6. Правила технической эксплуатации радиорелейных линий связи. - М.: Связь, 1975. - 33 с.
7. Правила технической эксплуатации радиотелевизионных передающих станций. - М.: Связь, 1970. - 56 с.
8. Правила технической эксплуатации средств радиовещания и радиосвязи. - М.: Связь, 1977. - 113 с.
9. Правила технической эксплуатации электроустановок потребителей и Правила техники безопасности при эксплуатации электроустановок потребителей. - М.: Атомиздат, 1975, - 352 с.
10. Правила устройства и безопасной эксплуатации грузоподъемных кранов. - М.: Металлургия, 1979., М.: Недра, 1970. - 206 с. и др.
11. Правила устройства и безопасной эксплуатации лифтов. - М.: Недра, 1971. - 95 с.
12. Савицкий Г.А. Антенные устройства. - М.: Связьиздат, 1961. - 480 с.
13. Савицкий Г.А. Основы проектирования антенных конструкций. - М.: Связь, 1973. - 113 с.
14. Савицкий Г.А. Расчет антенных сооружений. - М.: Связь, 1978. - 151 с.
15. Соколов А.Г. Металлические конструкции антенных устройств. - М.: Стройиздат, 1971. - 239 с.
16. Соколов А.Г. Опоры линий передач. - М.: Стройиздат, 1961. - 170 с.
17. СНиП II-А.12-69. Строительство в сейсмических районах. Нормы проектирования.
ИС МЕГАНОРМ: примечание. Взамен СНиП II-А.6-72 Постановлением Госстроя СССР от 21.07.1982 N 188 с 01.01.1984 введены в действие СНиП 2.01.01-82. |
18. СНиП II-А.6-72. Строительная климатология и геофизика. Основные положения проектирования.
ИС МЕГАНОРМ: примечание. Взамен СНиП II-В.3-72 Постановлением Госстроя СССР от 14.08.1981 N 144 с 01.01.1982 введены в действие СНиП II-23-81. |
19. СНиП II-В.3-72. Стальные конструкции. Нормы проектирования.
20. СНиП II-6-74. Нагрузки и воздействия.
21. СНиП II-15-74. Основания зданий и сооружений.
22. СНиП II-21-75. Бетонные и железобетонные конструкции.
23. СНиП III-4-80. Техника безопасности в строительстве.
24. СНиП III-15-76. Бетонные и железобетонные конструкции монолитные.
ИС МЕГАНОРМ: примечание. Взамен СНиП III-16-80 Постановлением Госстроя СССР от 04.12.1987 N 280 с 01.07.1988 введены в действие СНиП 3.03.01-87. |
25. СНиП III-16-80. Бетонные и железобетонные конструкции сборные.
26. СНиП III-18-75. Металлические конструкции.
ИС МЕГАНОРМ: примечание. Взамен СНиП III-23-76 Постановлением Госстроя СССР от 13.12.1985 N 223 с 01.07.1986 введены в действие СНиП 3.04.03-85. |
27. СНиП III-23-76. Защита строительных конструкций и сооружений от коррозии.
