Скачать Типовая инструкция по эксплуатационному контролю состояния основного металла и сварных соединений оборудования и трубопроводов систем, важных для безопасности энергоблоков Ленинградской АЭС с реакторами РБМК-1000Дата актуализации: 01.01.2021
Типовая инструкция по эксплуатационному контролю состояния основного металла и сварных соединений оборудования и трубопроводов систем, важных для безопасности энергоблоков Ленинградской АЭС с реакторами РБМК-1000| Статус: | действует | | Название рус.: | Типовая инструкция по эксплуатационному контролю состояния основного металла и сварных соединений оборудования и трубопроводов систем, важных для безопасности энергоблоков Ленинградской АЭС с реакторами РБМК-1000 | | Дата добавления в базу: | 01.09.2013 | | Дата актуализации: | 01.01.2021 | | Дата введения: | 01.09.1996 | | Область применения: | Инструкция распространяется на эксплуатационный контроль основного металла и сварных соединений оборудования и трубопроводов, а также других элементов систем, важных для безопасности, энергоблоков Ленинградской АЭС с реакторами РБМК-1000, предусматривая зоны контроля и минимально необходимые требования к объему контроля. | | Оглавление: | 1 Введение

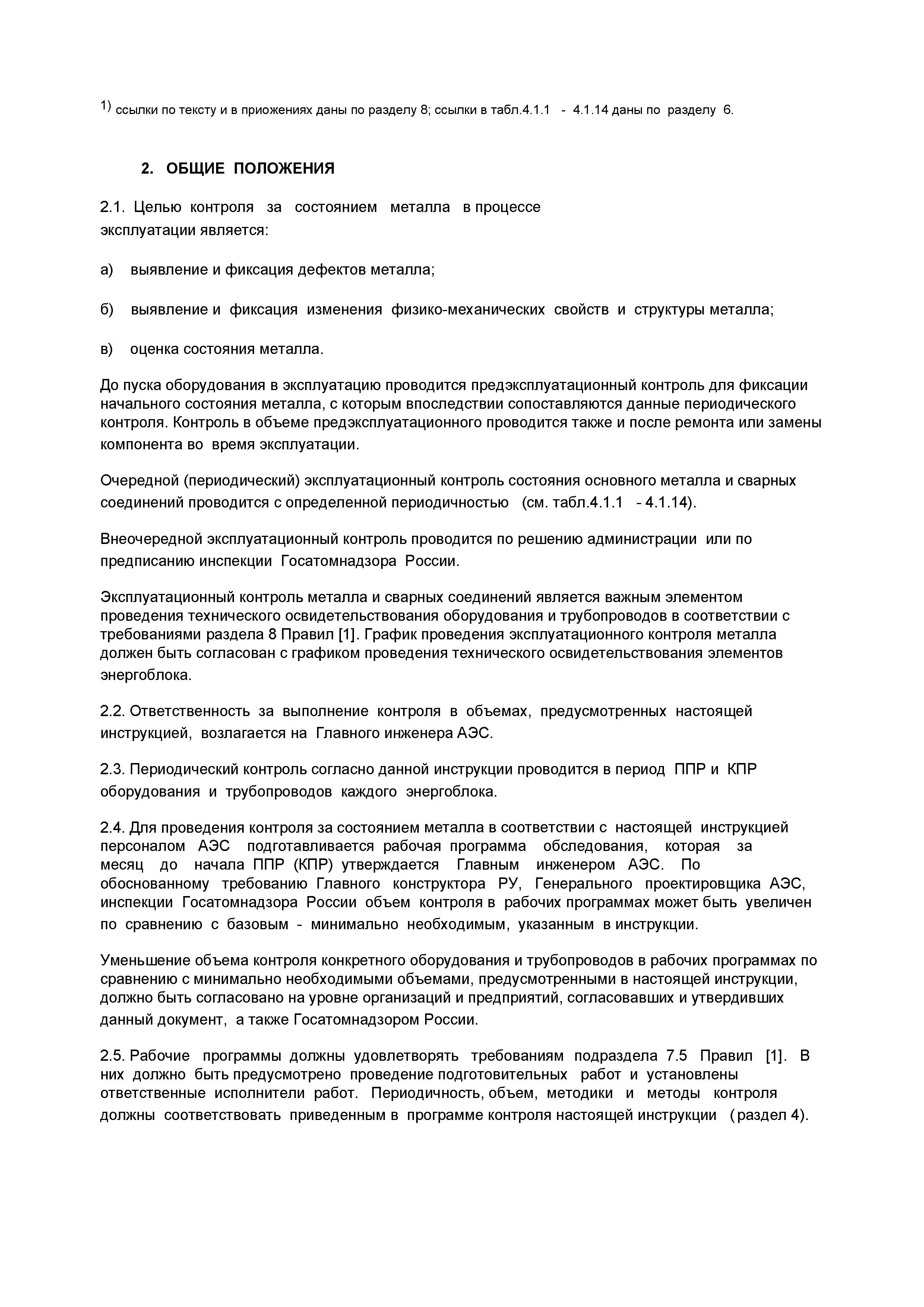

2 Общие положения

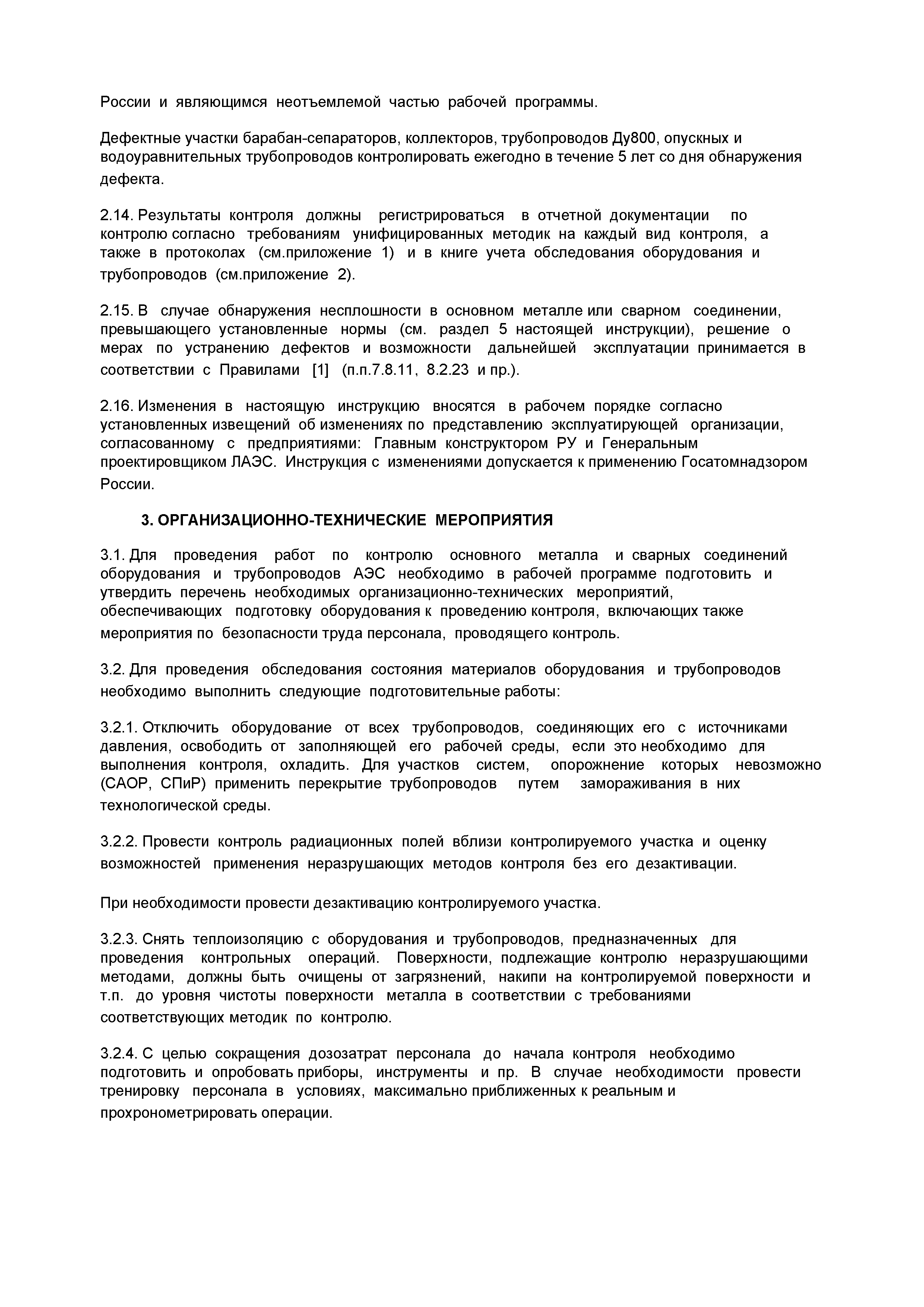

3 Организационно-технические мероприятия

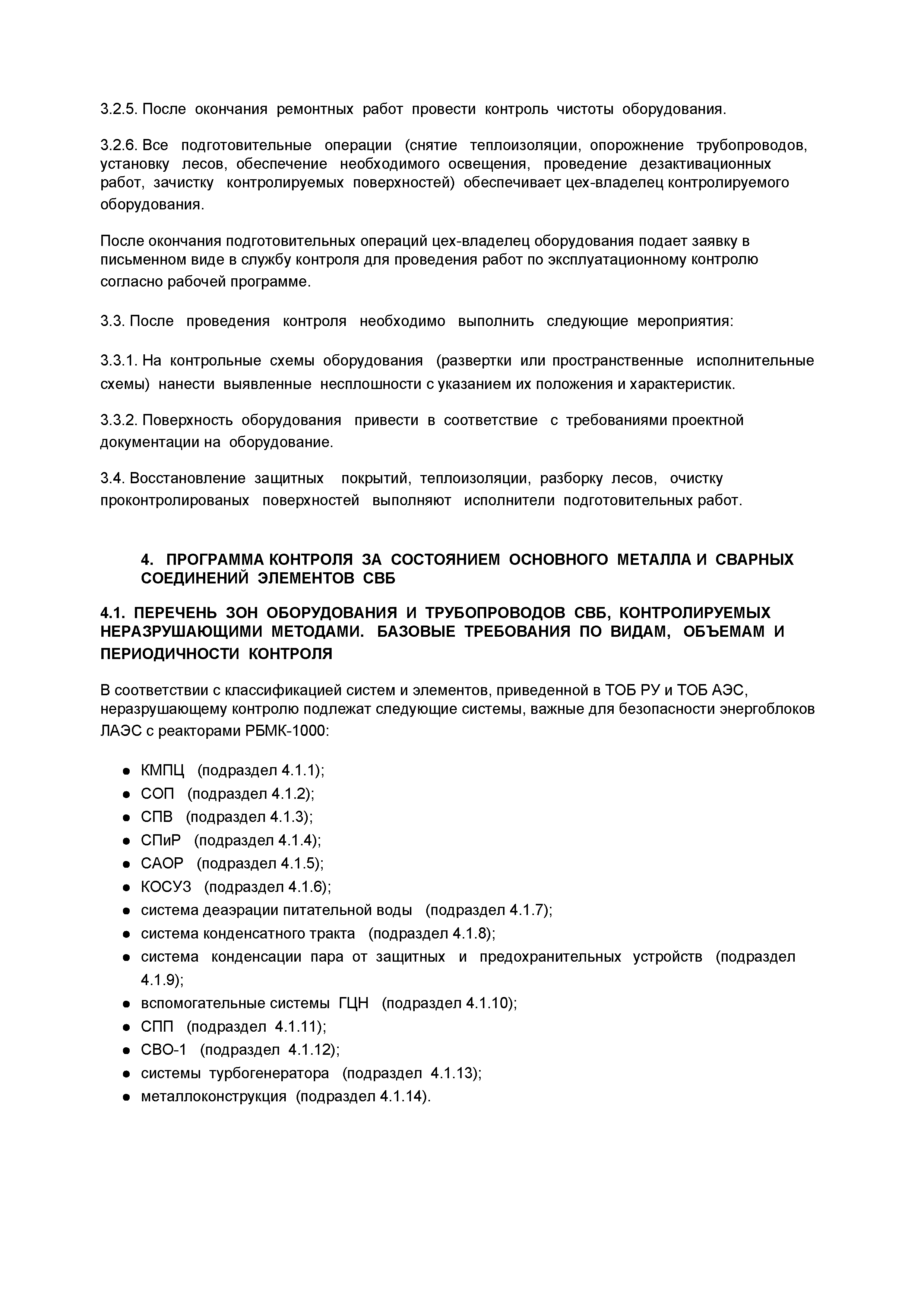

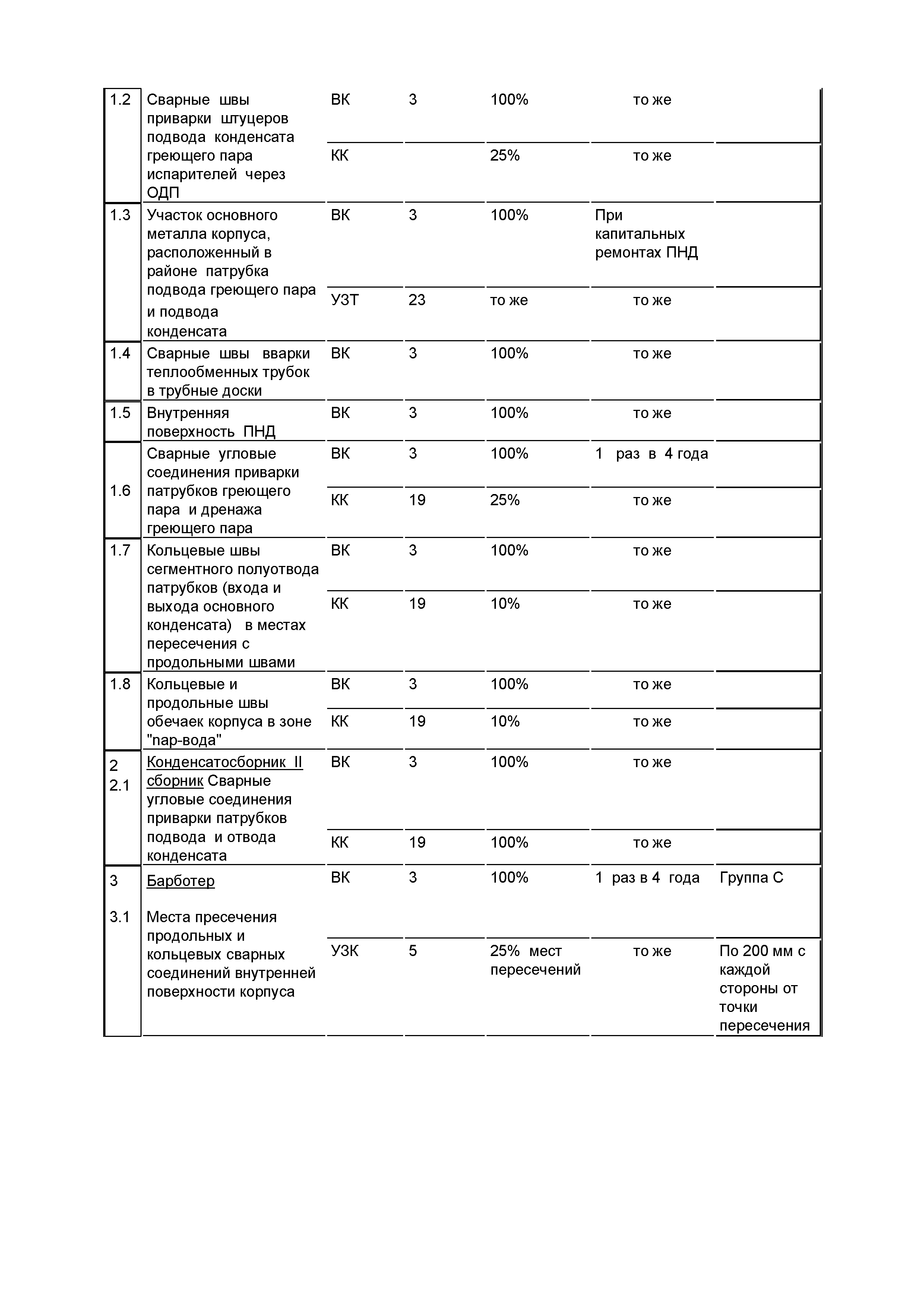

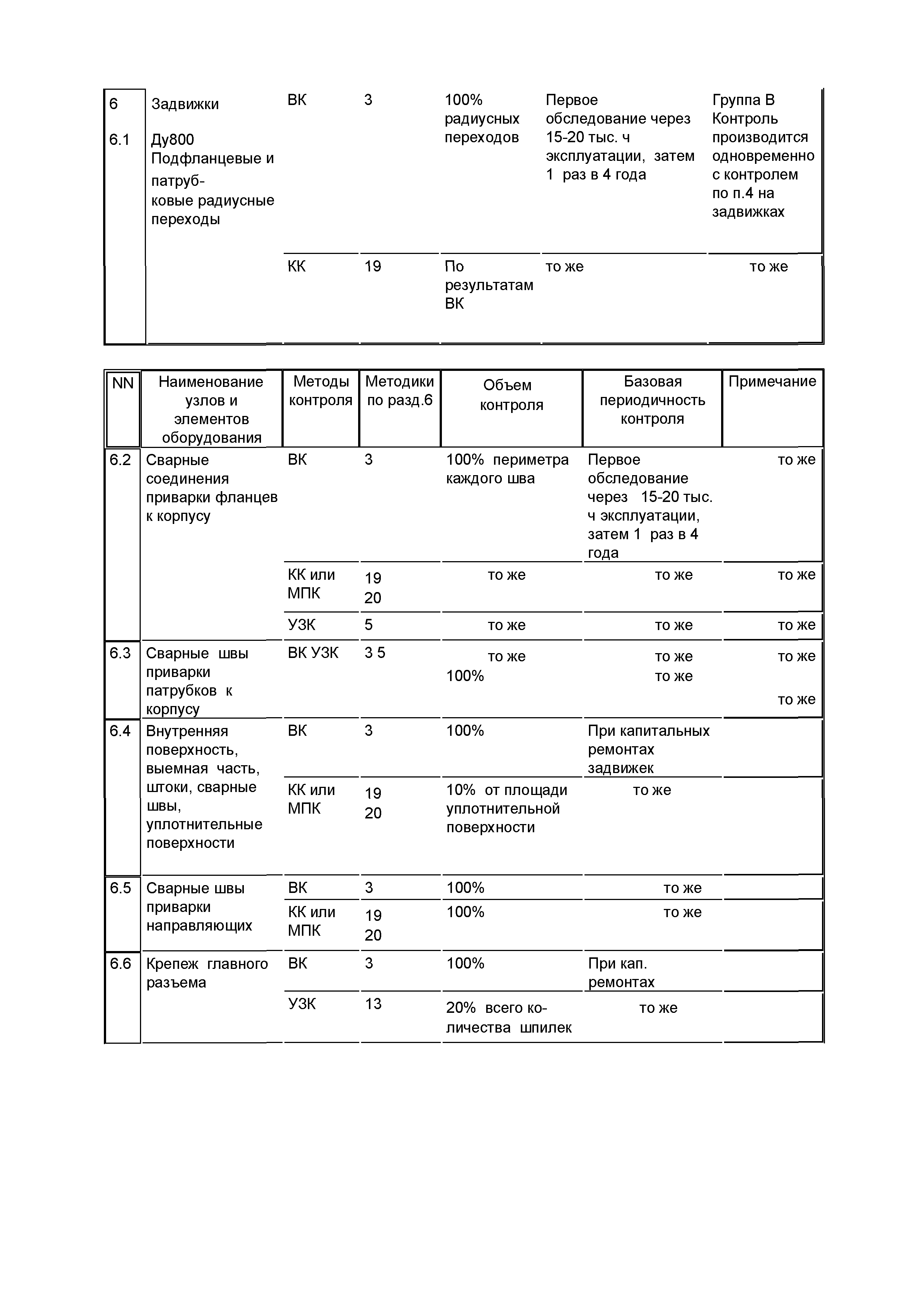

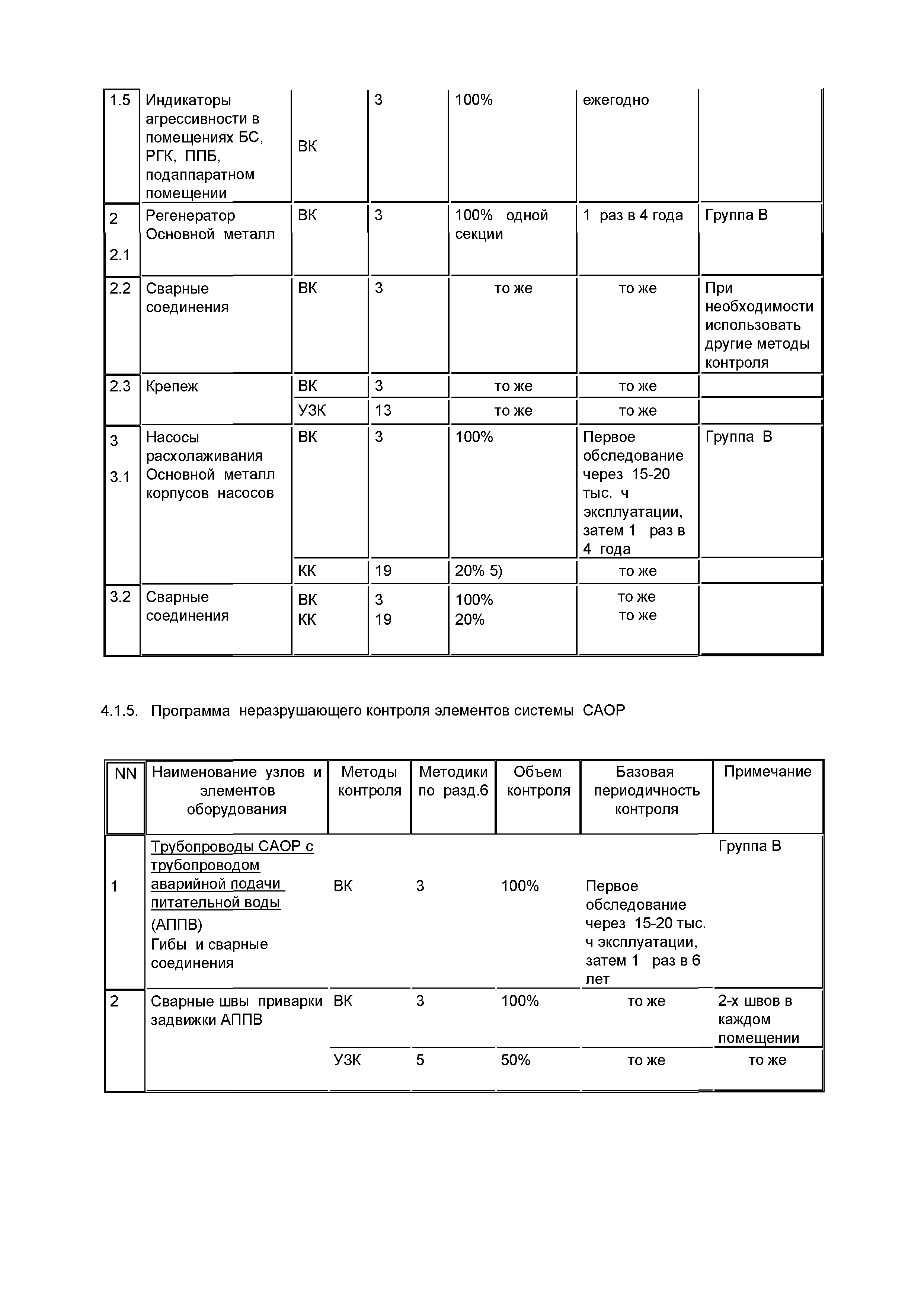

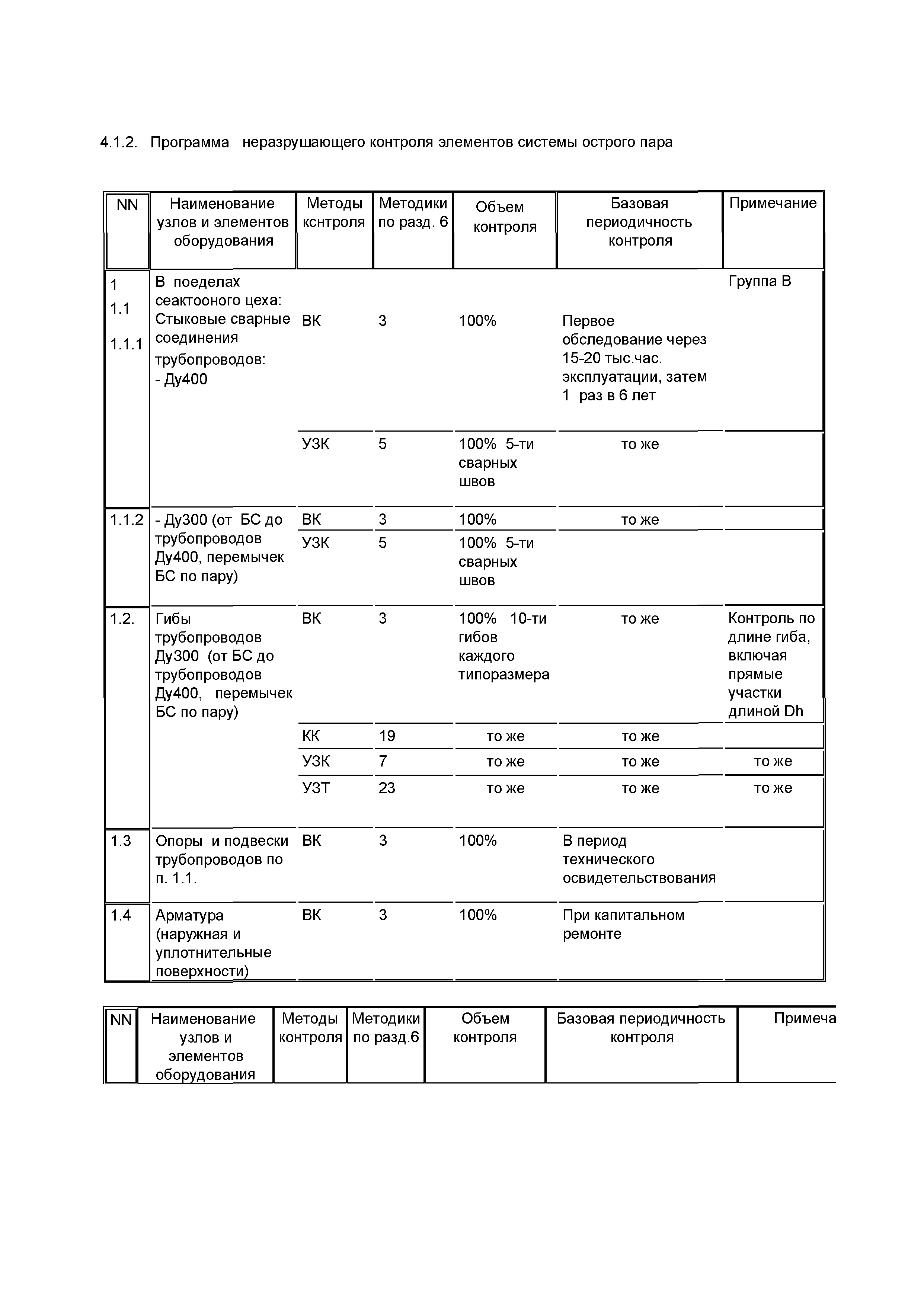

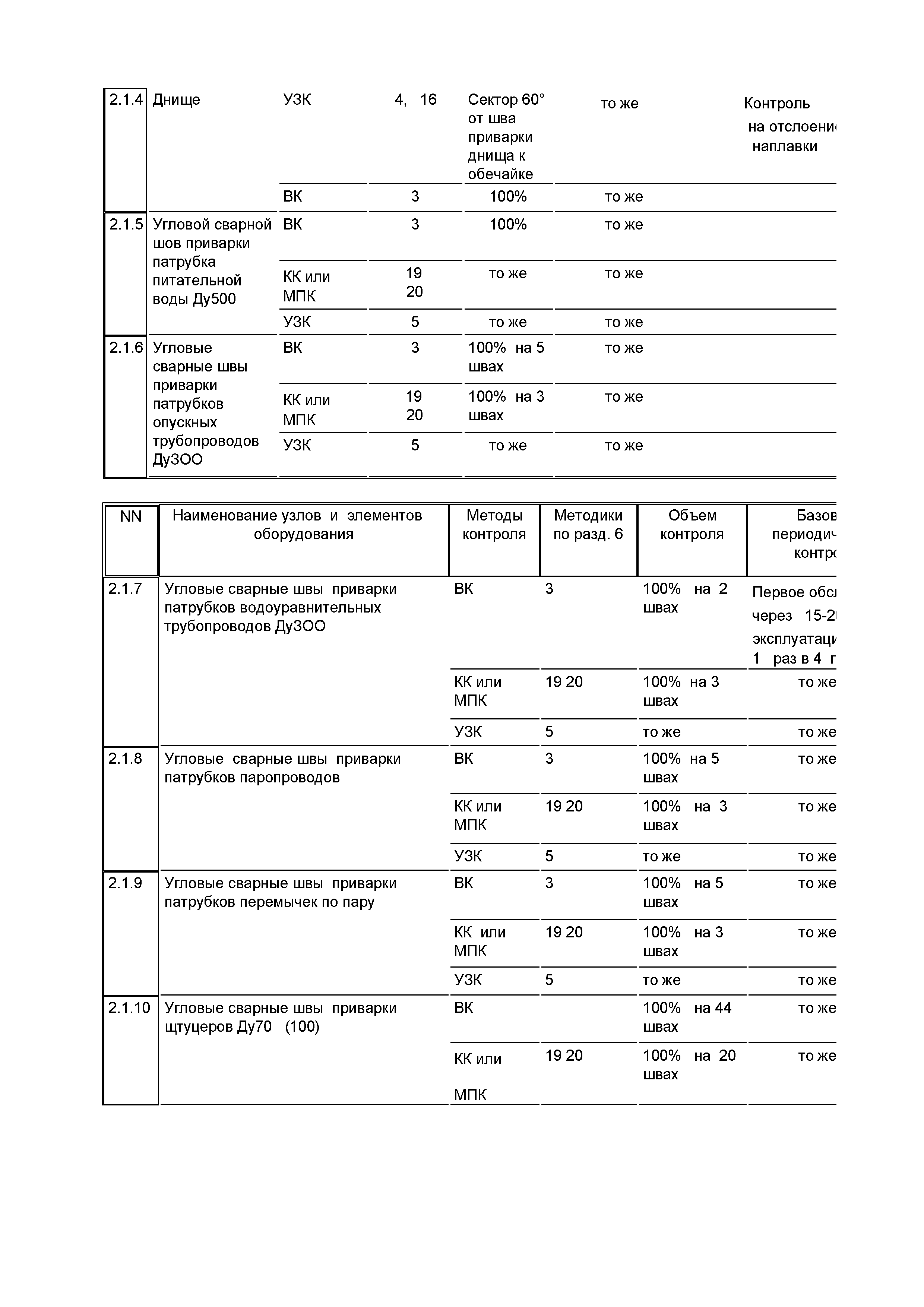

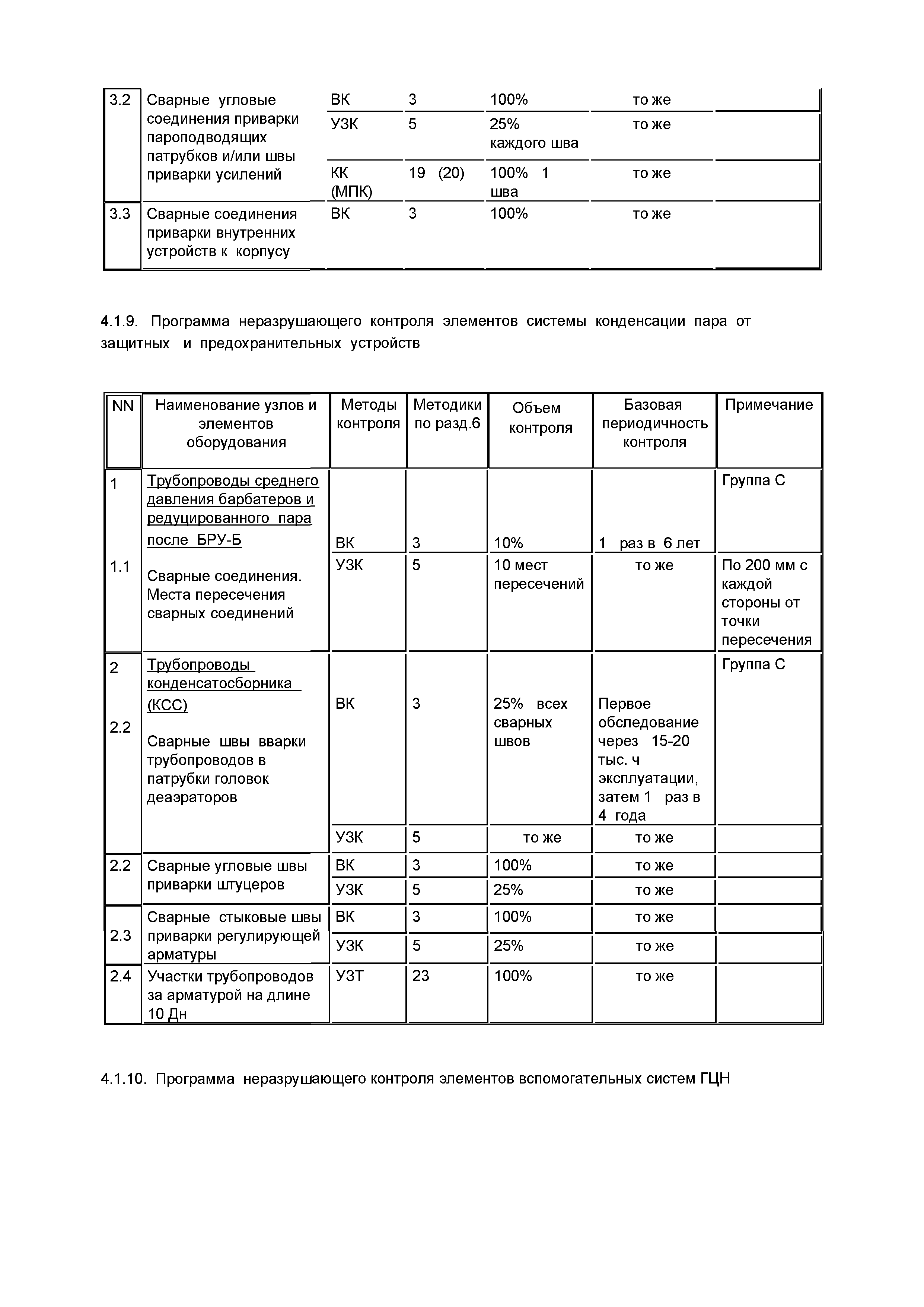

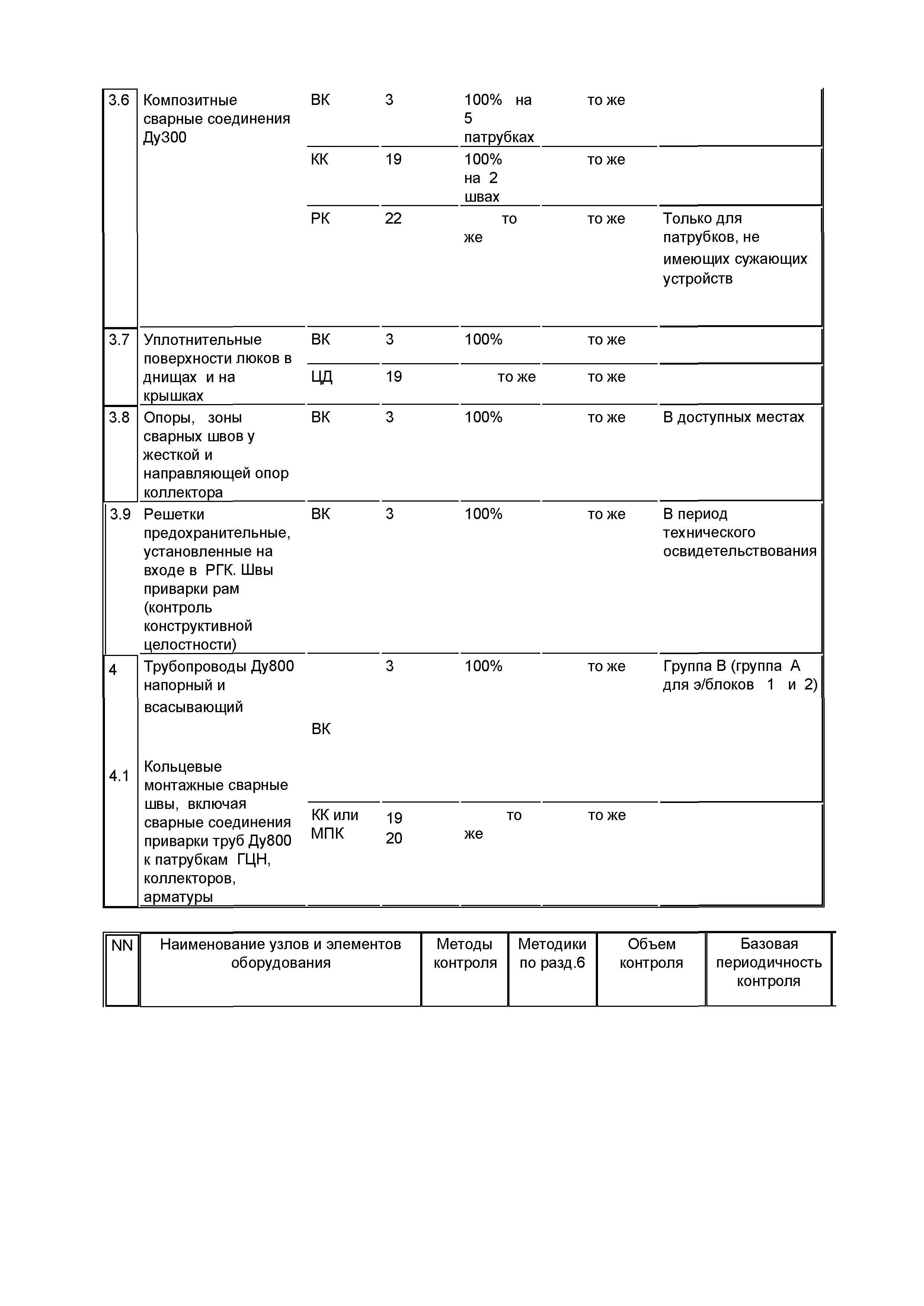

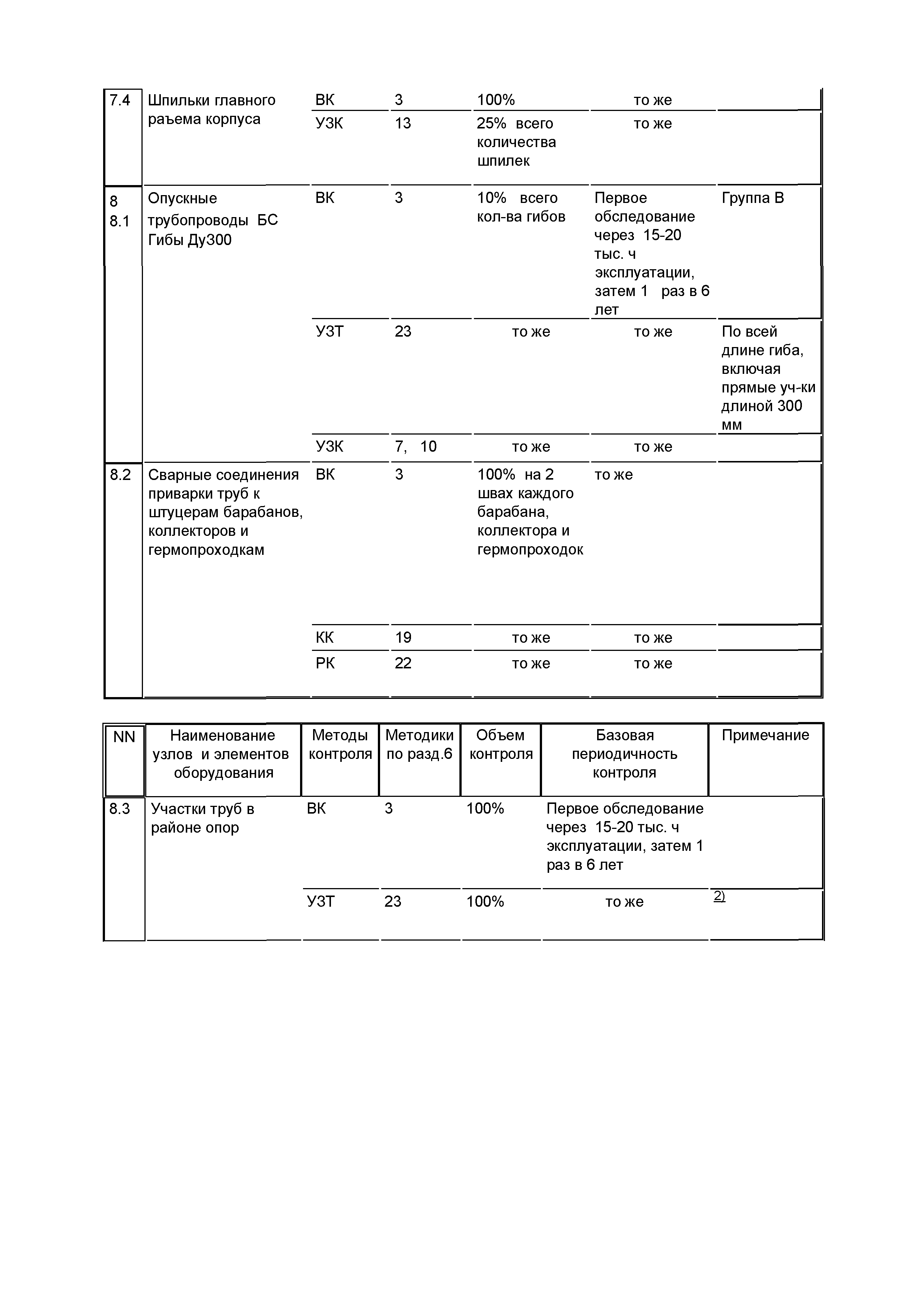

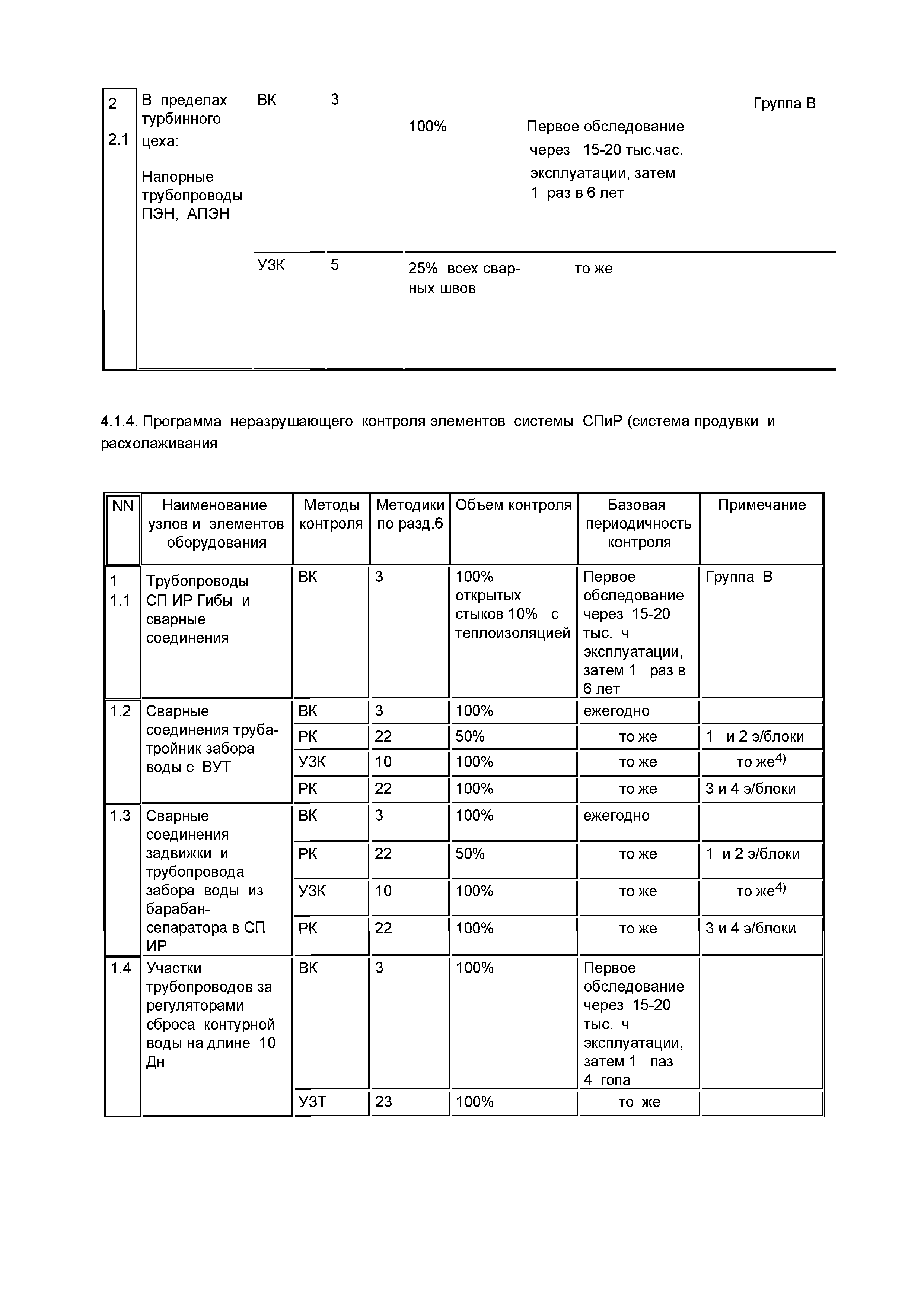

4 Программа контроля за состоянием основного металла и сварных соединений элементов СВБ

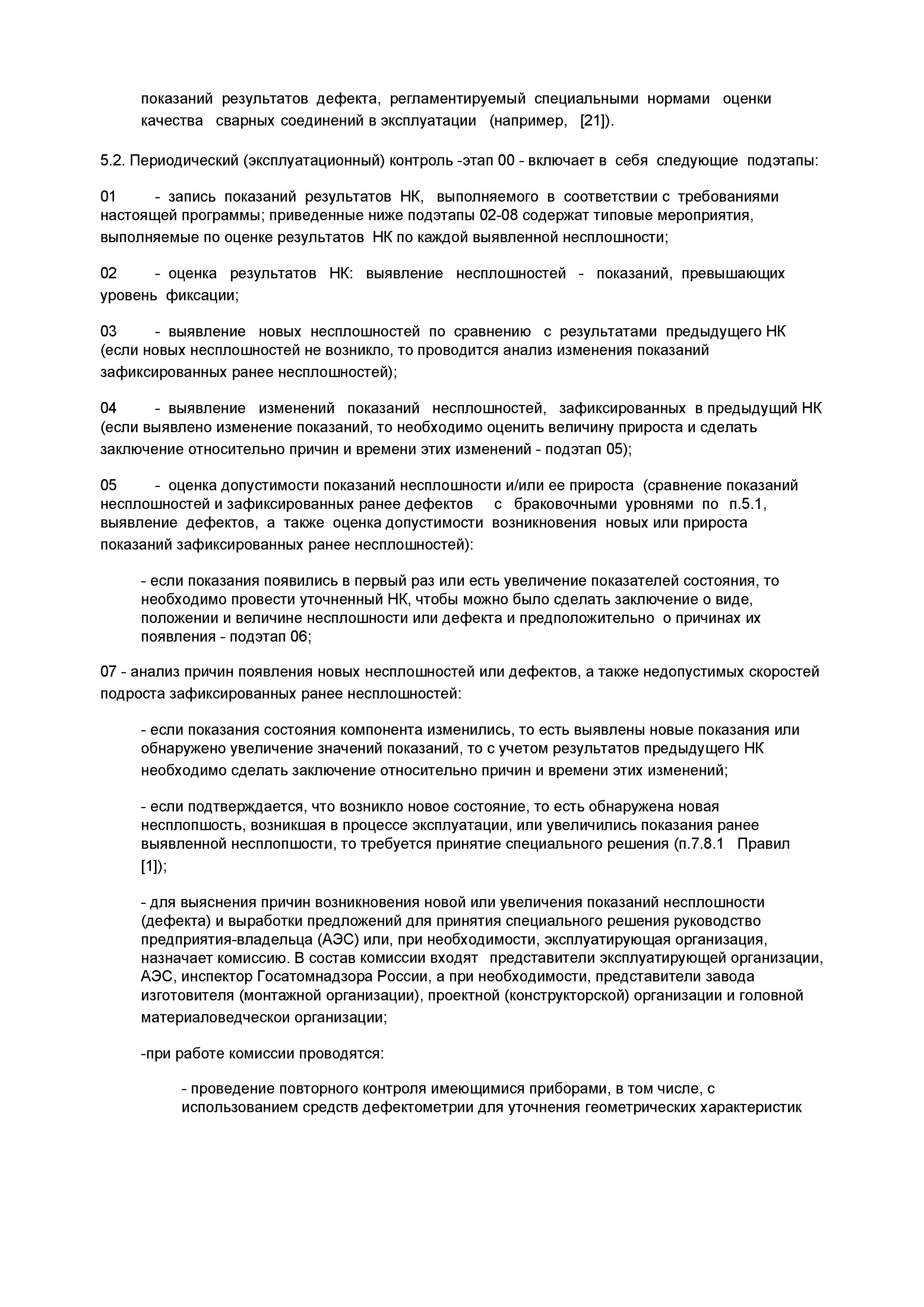

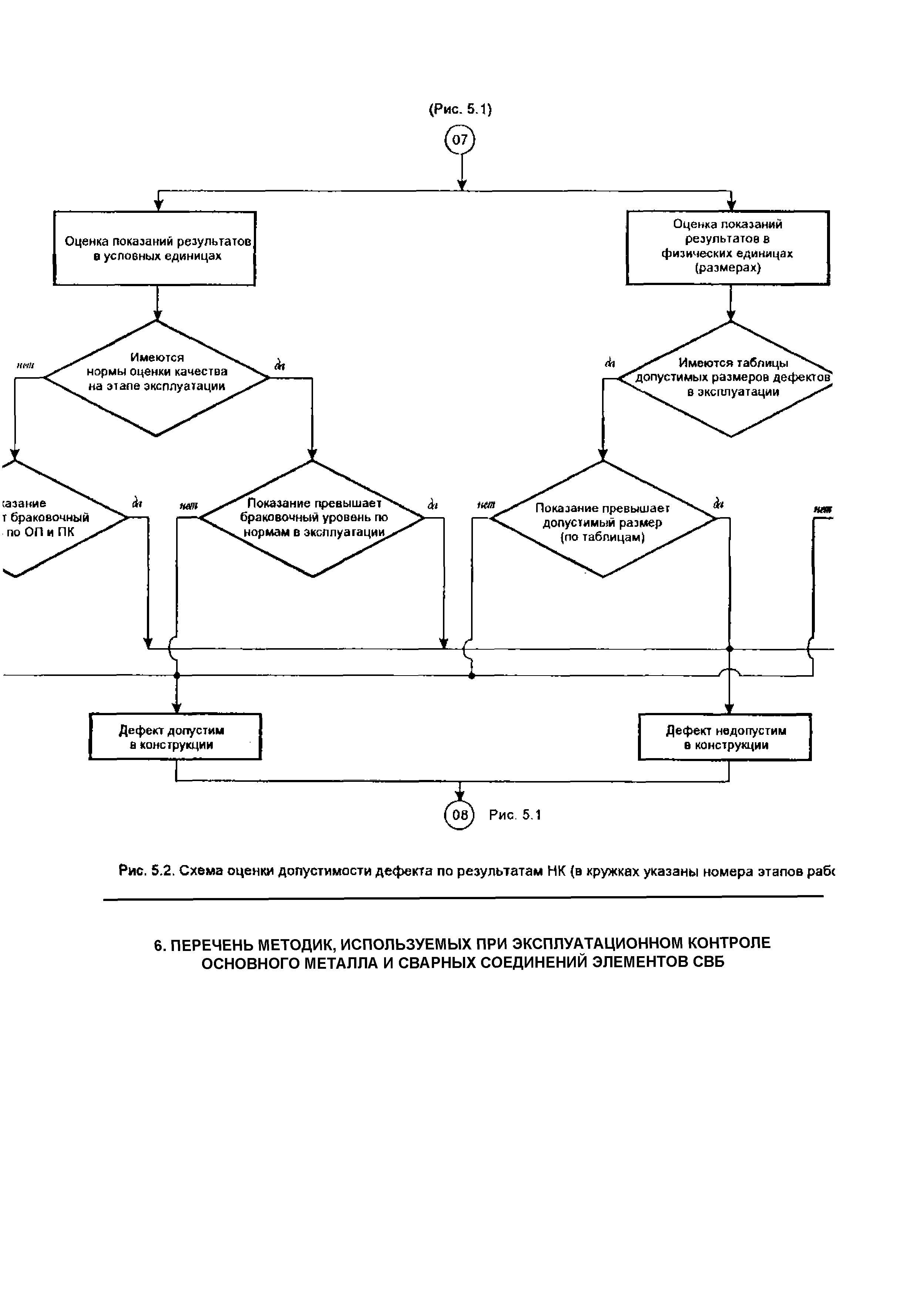

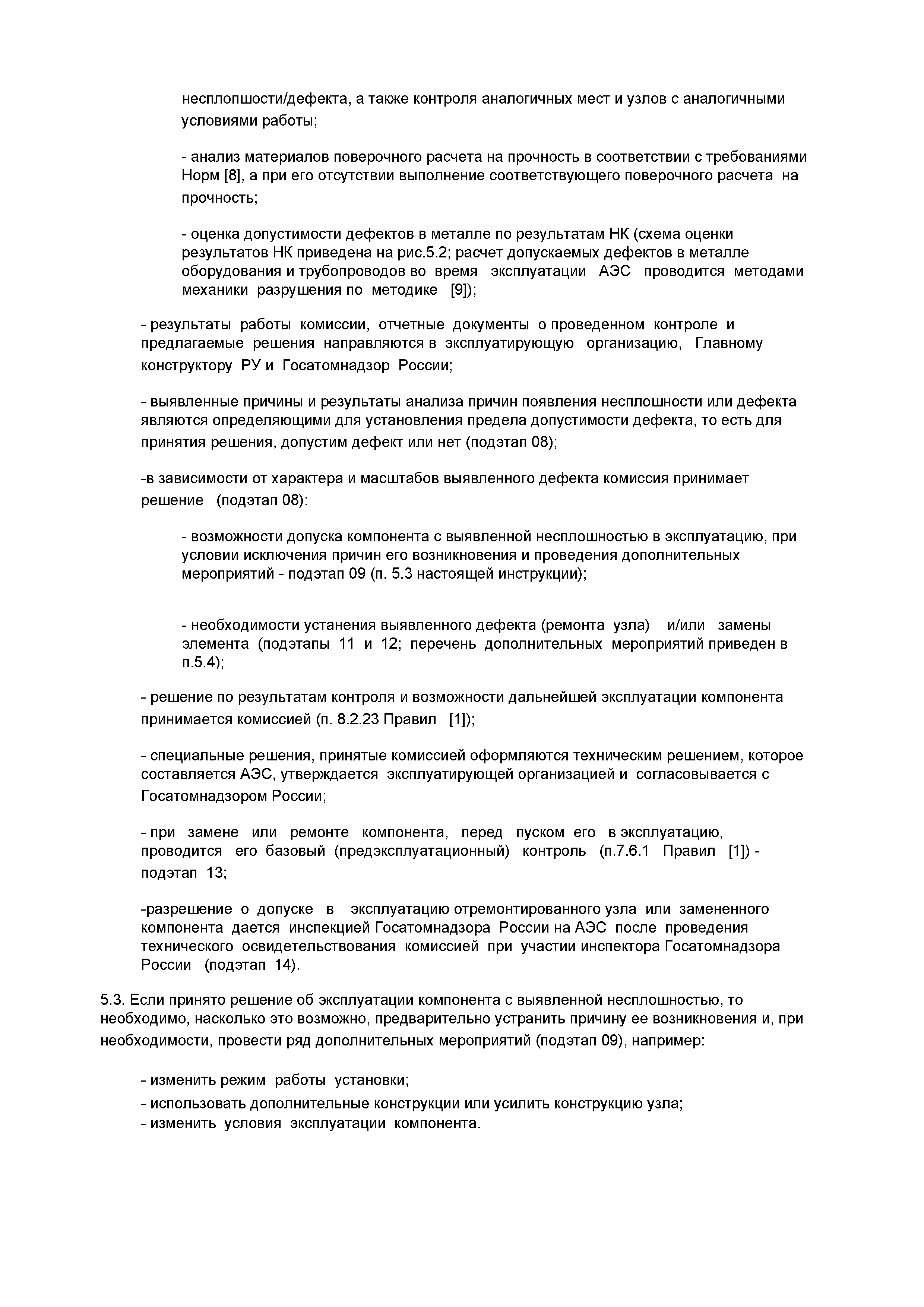

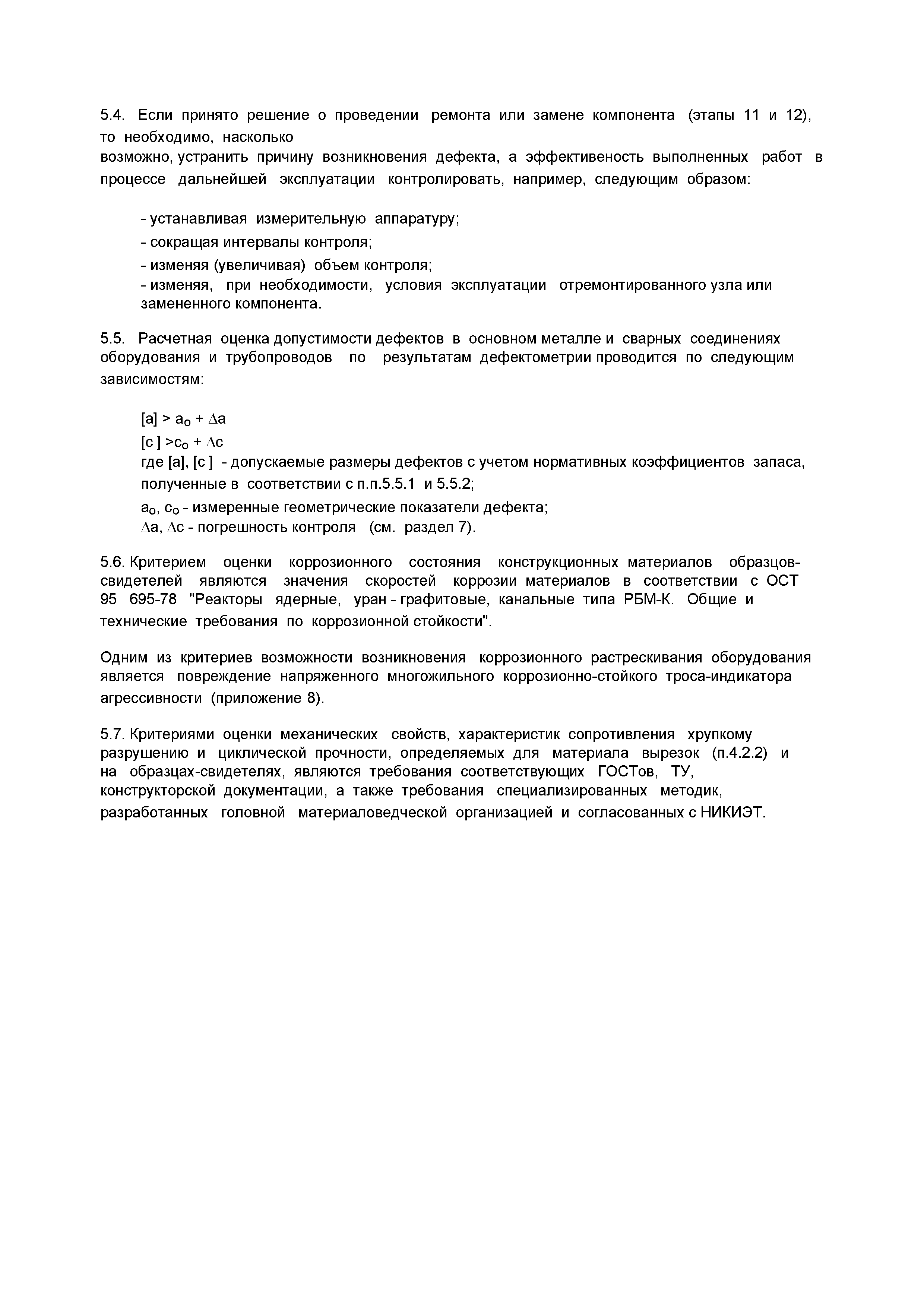

5 Порядок оценки результатов эксплуатационного контроля

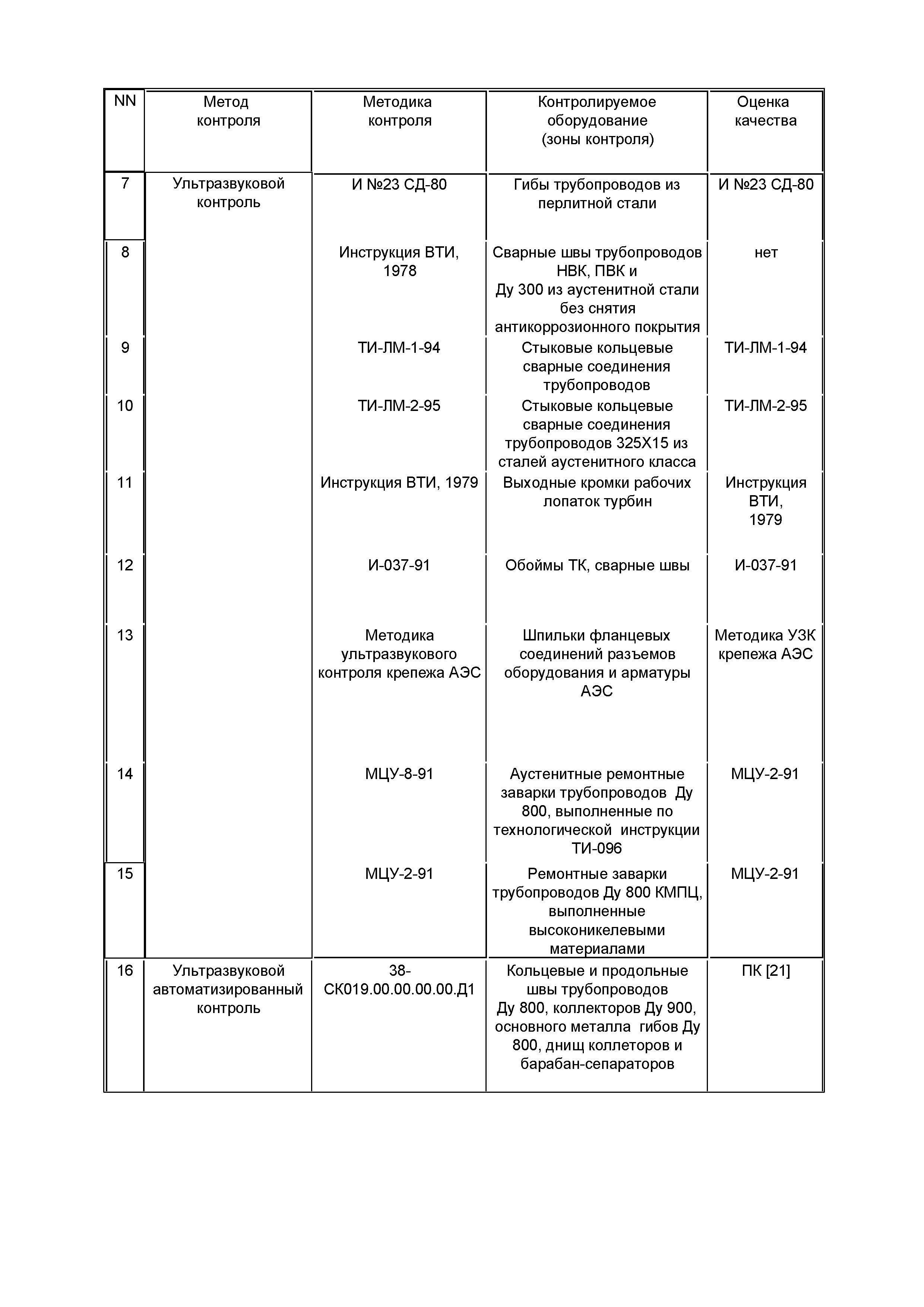

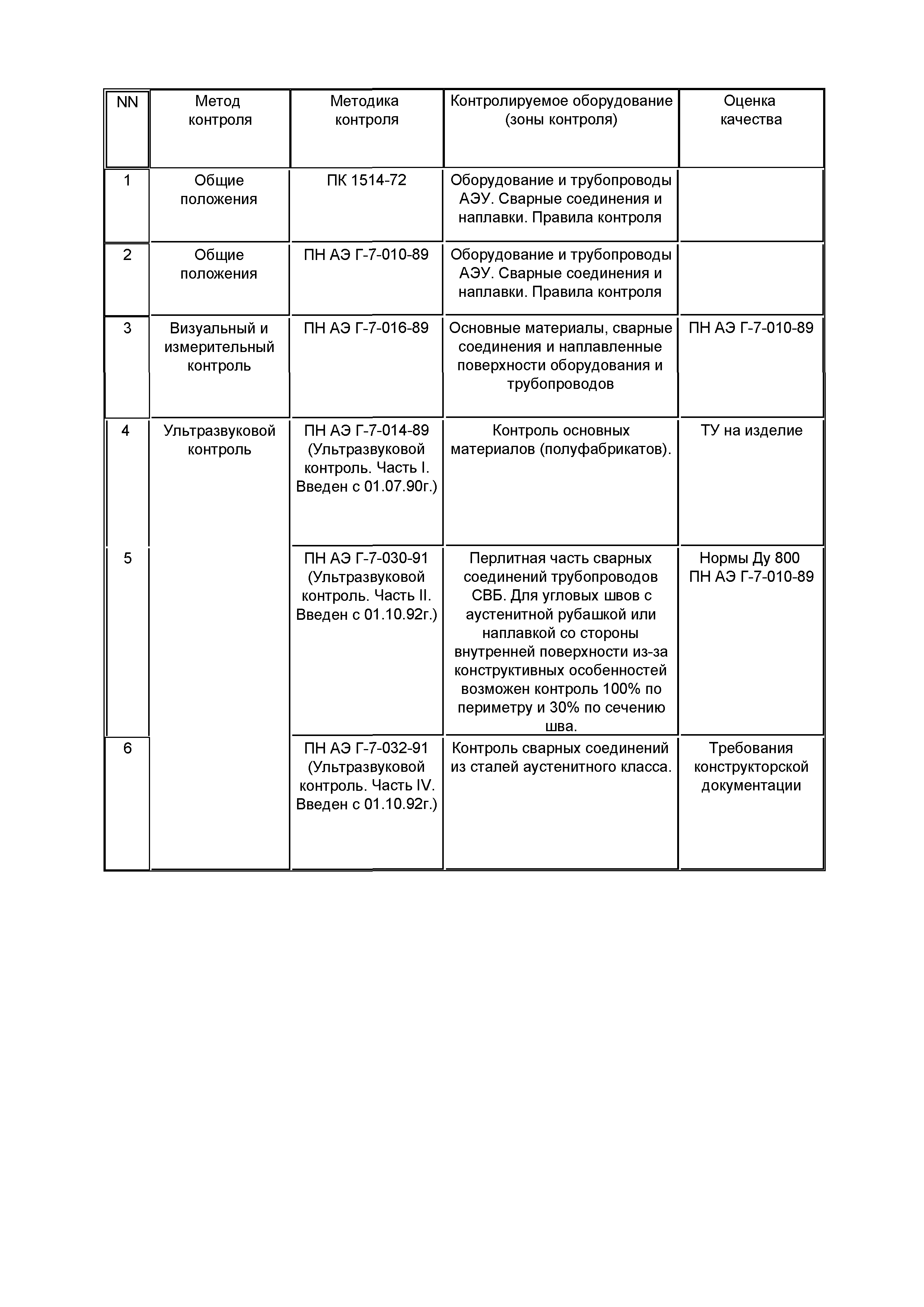

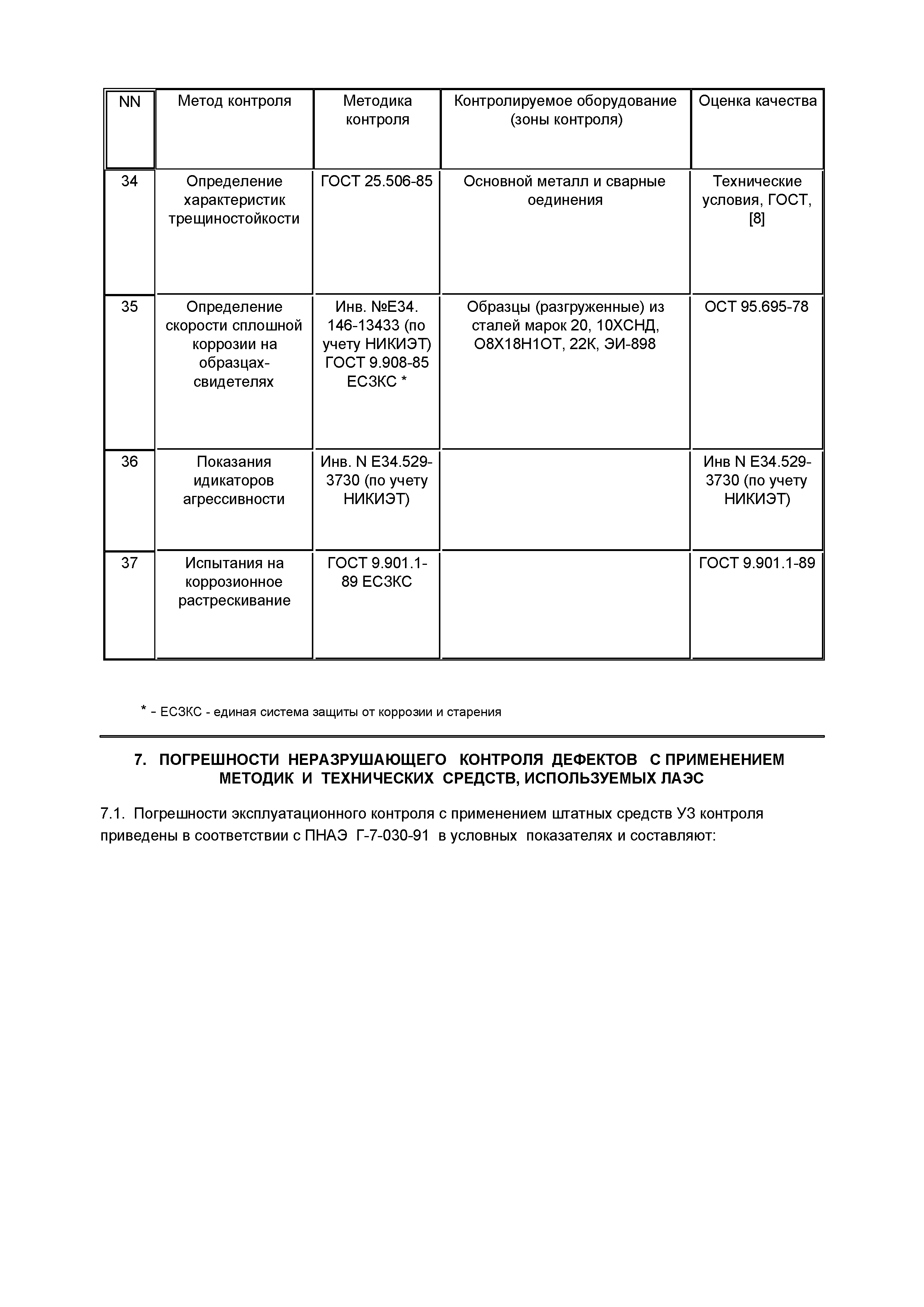

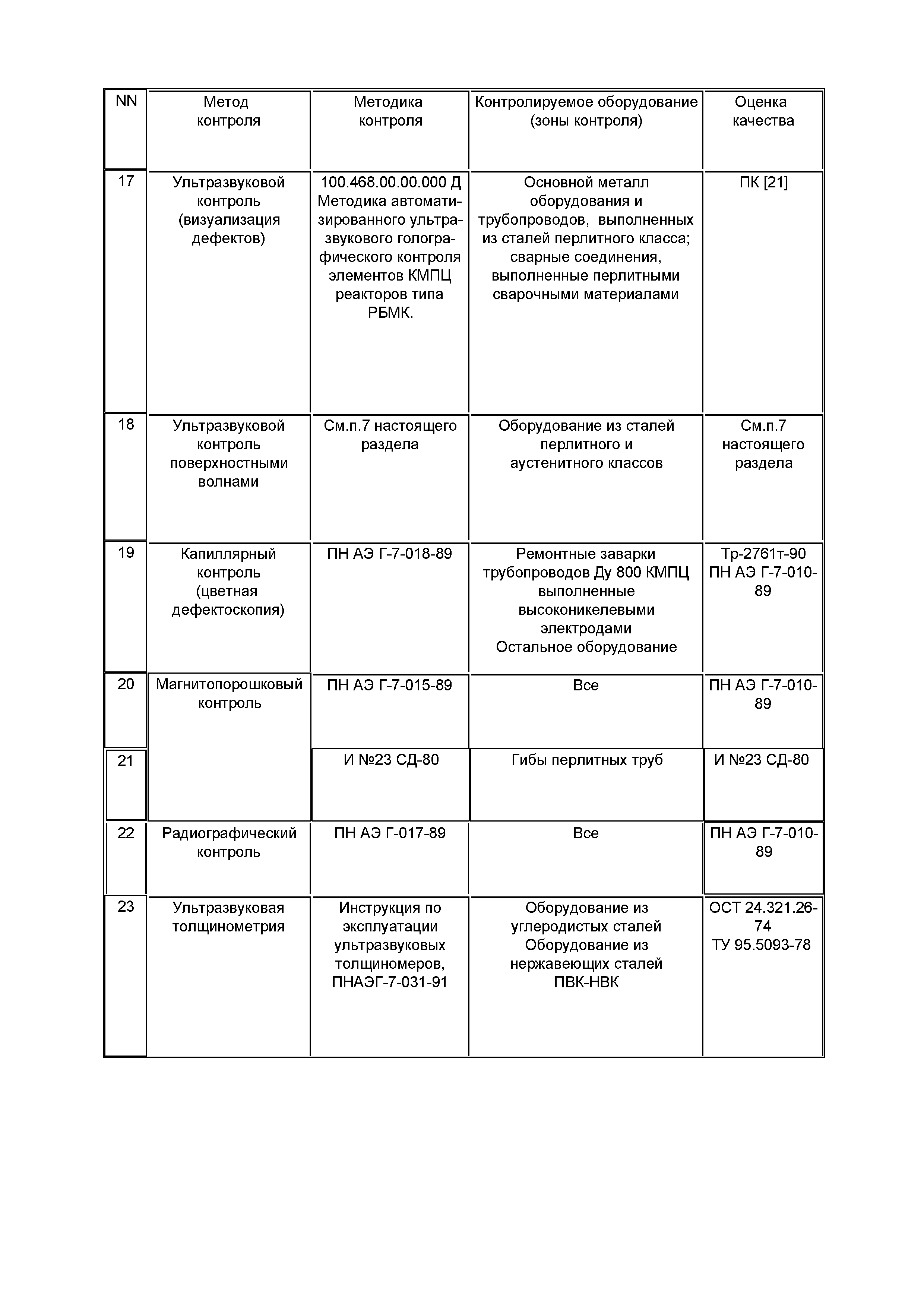

6 Перечень методик, используемых при эксплуатационном контроле основного металла и сварных соединений элементов СВБ. Нормы оценки качества

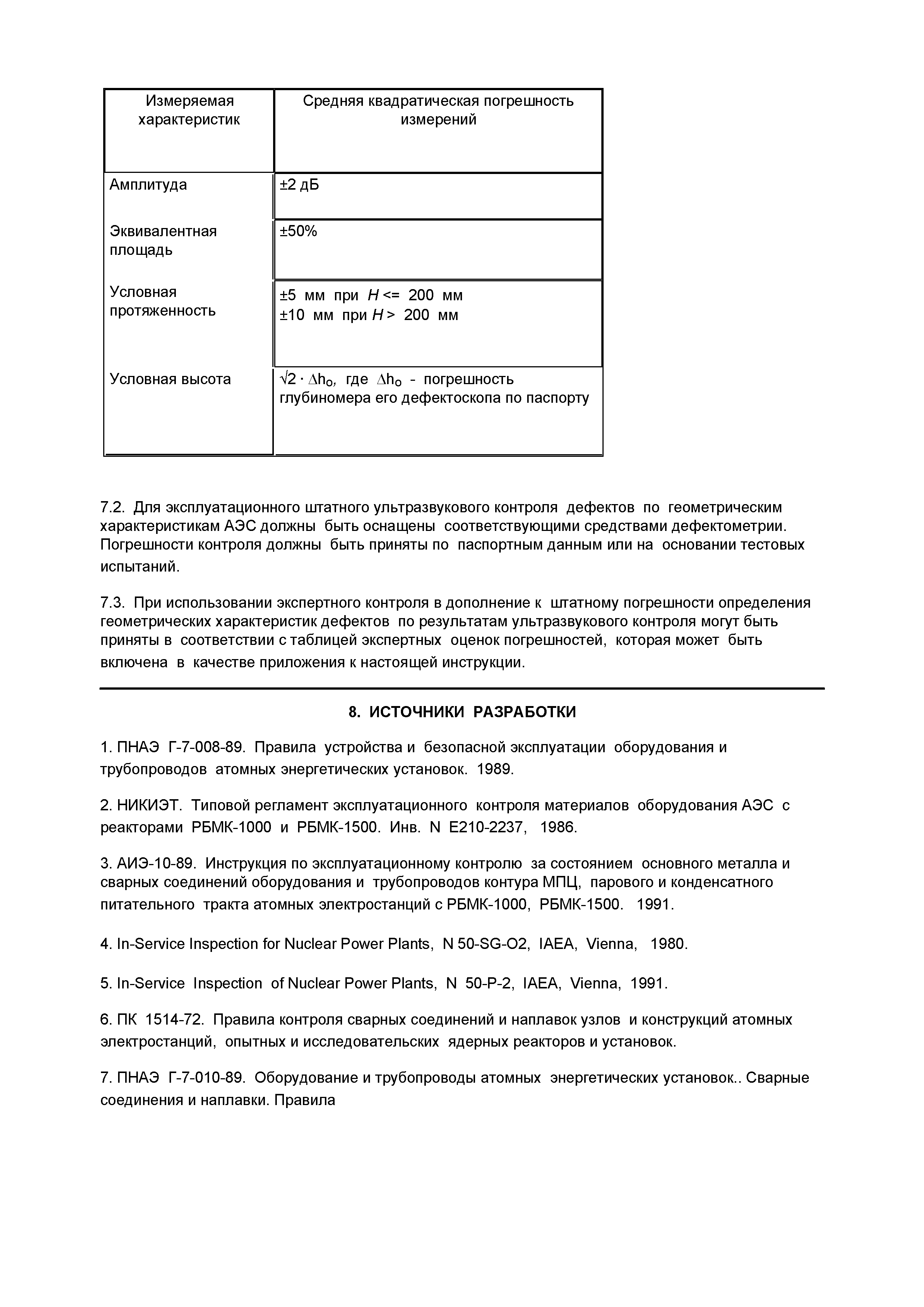

7 Погрешности контроля дефектов с применением оборудования и методик, используемых на АЭС
8 Источники разработки

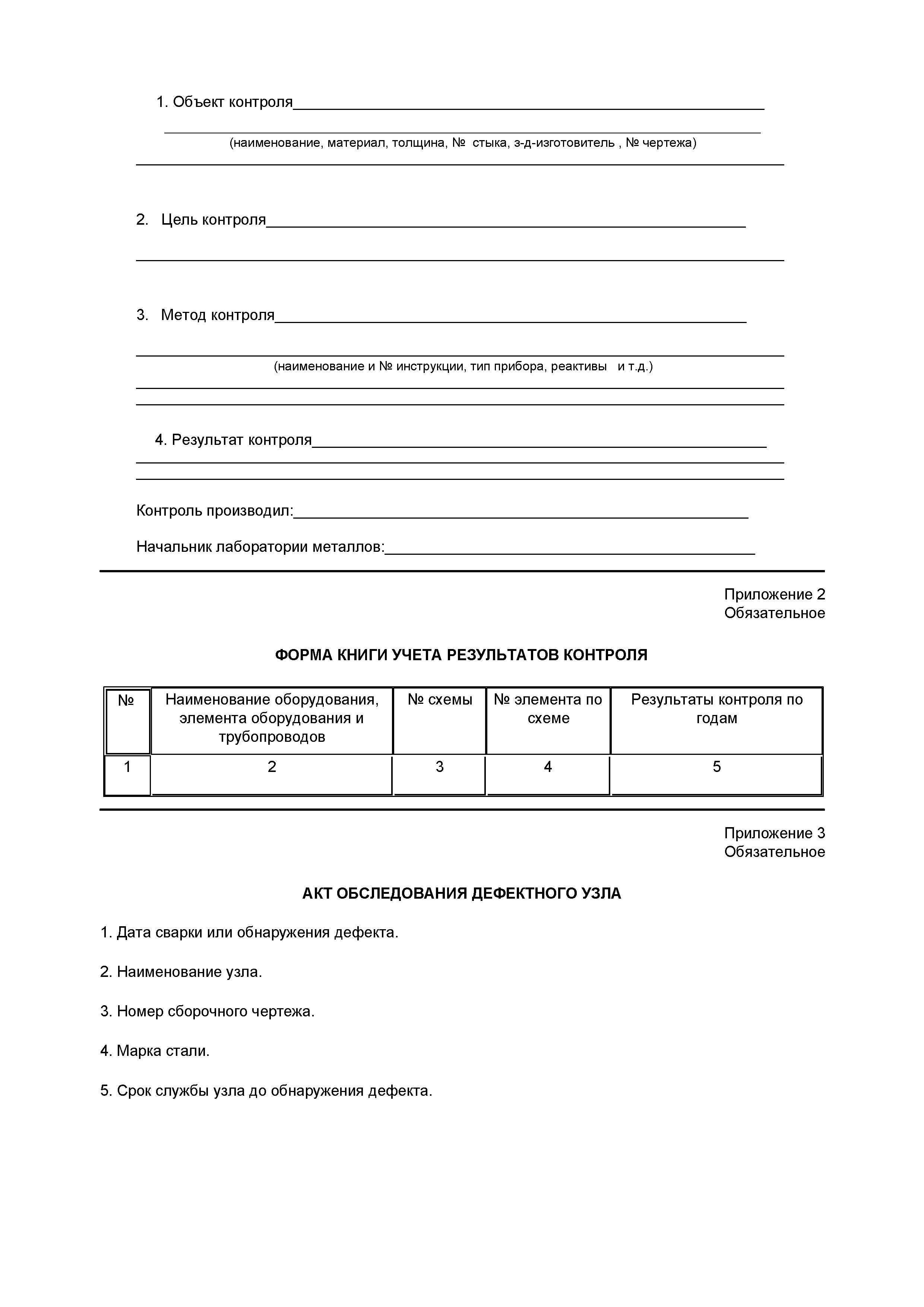

Приложение 1. Протокол
Приложение 2. Форма книги учета результатов контроля
Приложение 3. Акт обследования результатов контроля

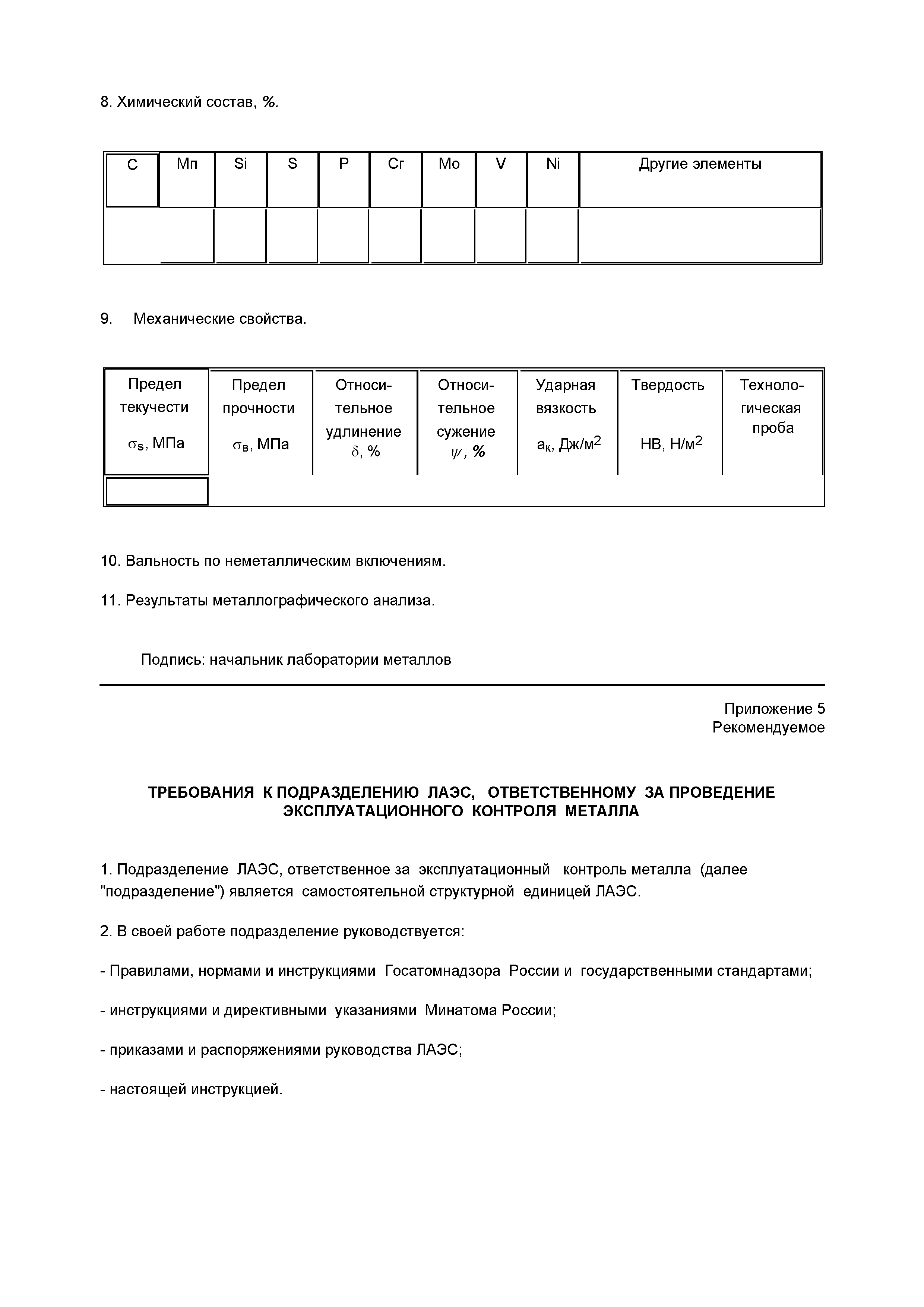

Приложение 4. Выписка из заводского сертификата на обследованный (дефектный) узел
Приложение 5. Требование к подразделению ЛАЭС, ответственному за проведение эксплуатационного контроля металла

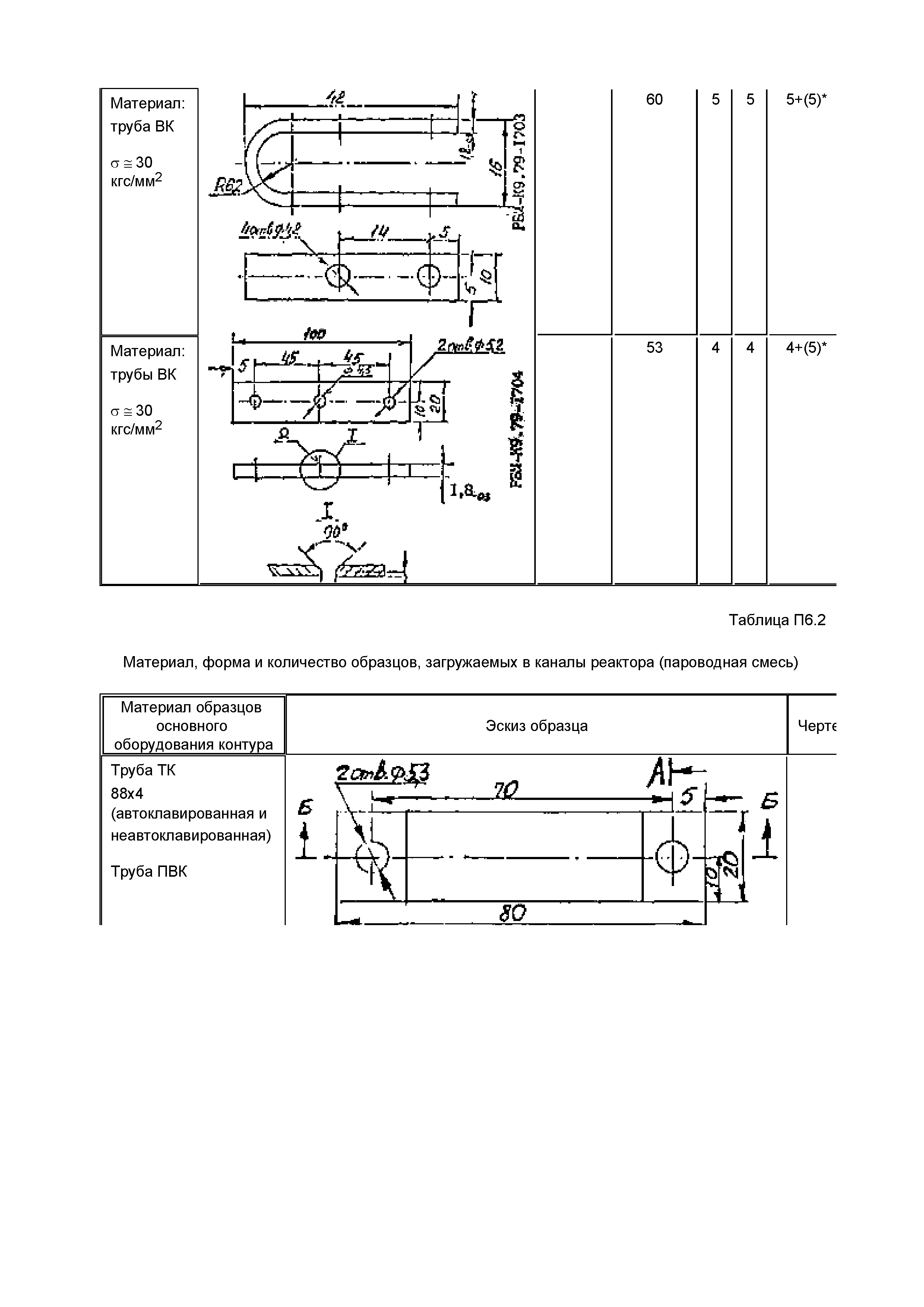

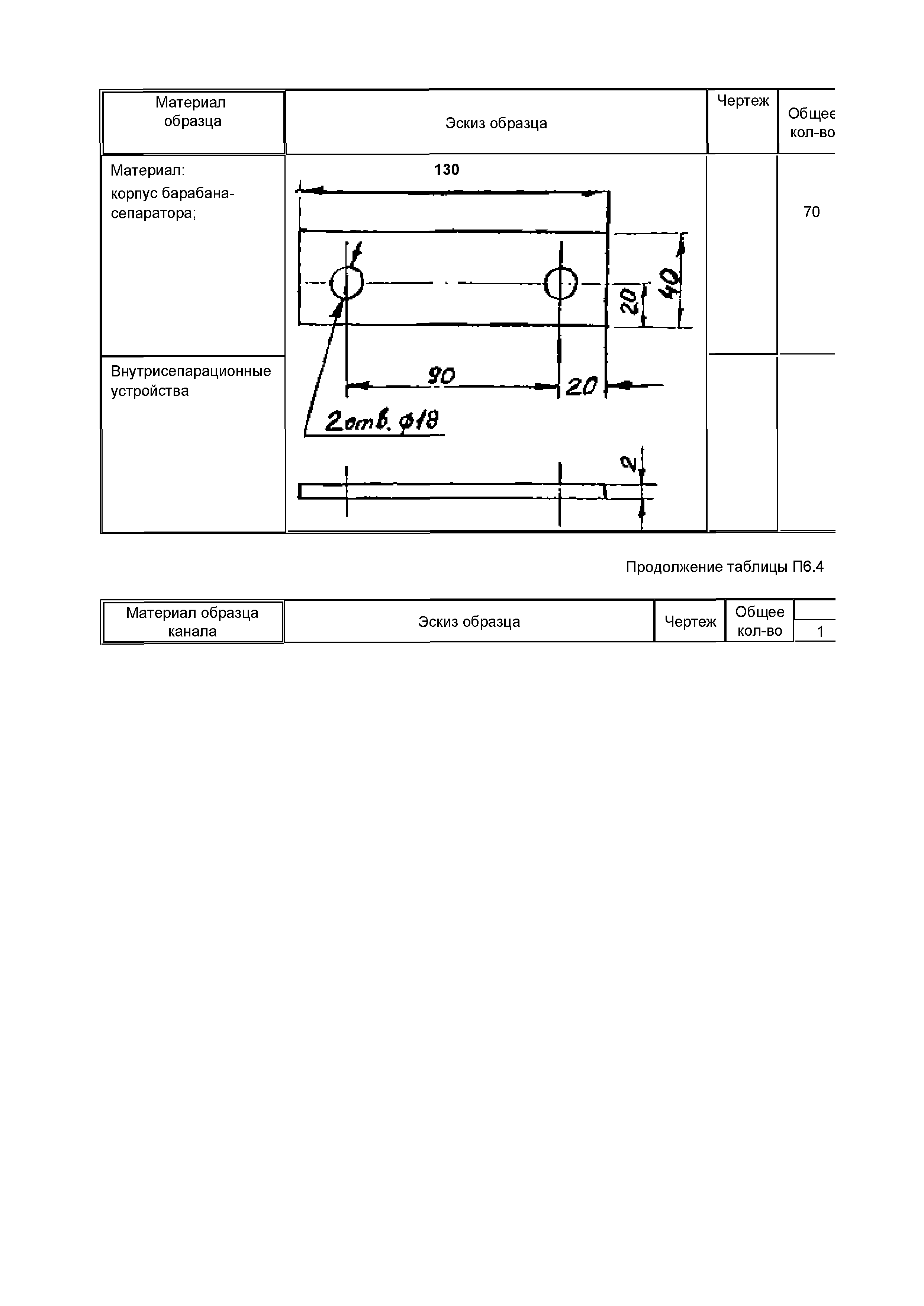

Приложение 6. Требования по оценке коррозионной стойкости конструкционных материалов металлоконструкций, коммуникаций и оборудования АЭС с реакторами типа РБМК по образцам-свидетелям

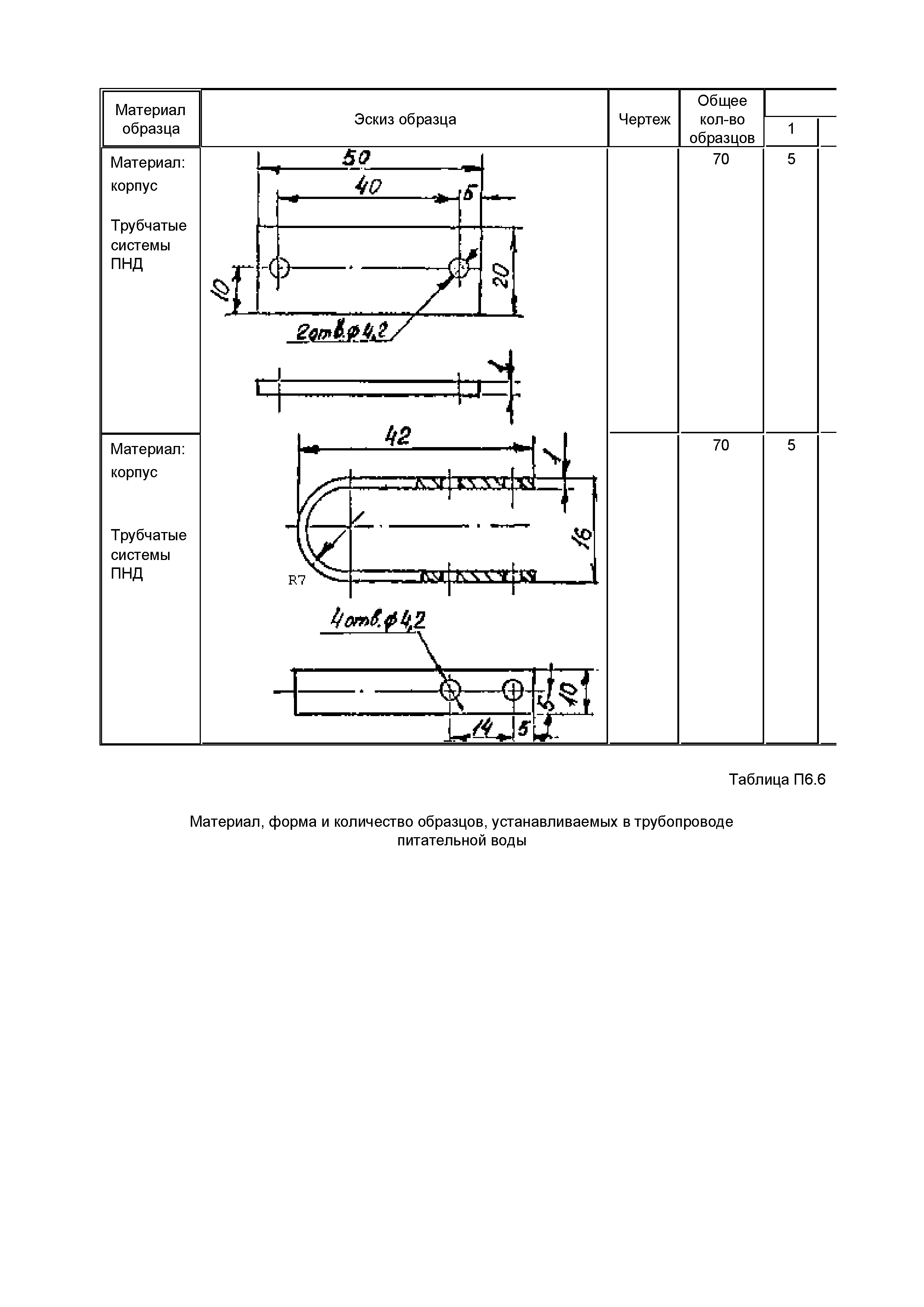

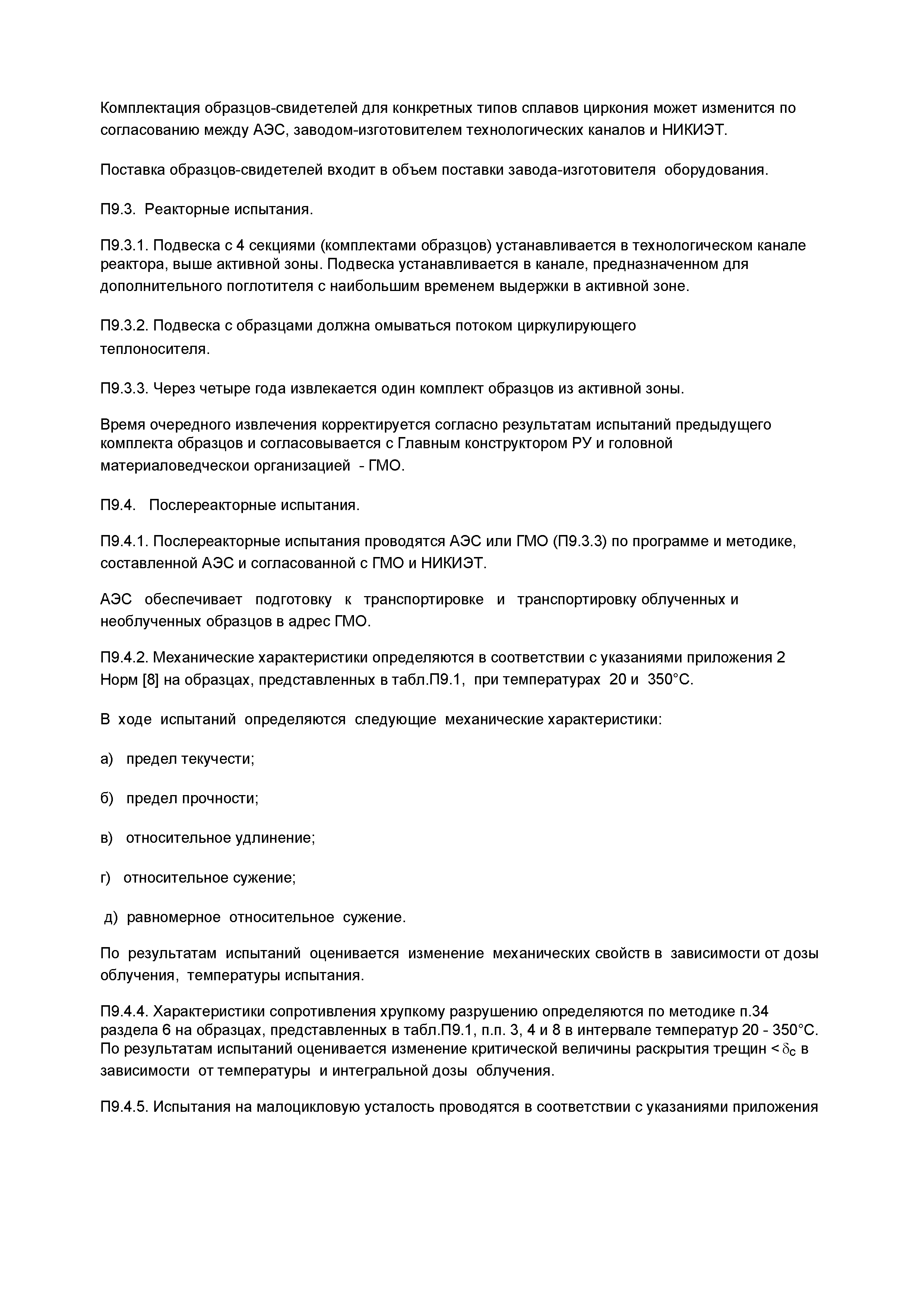

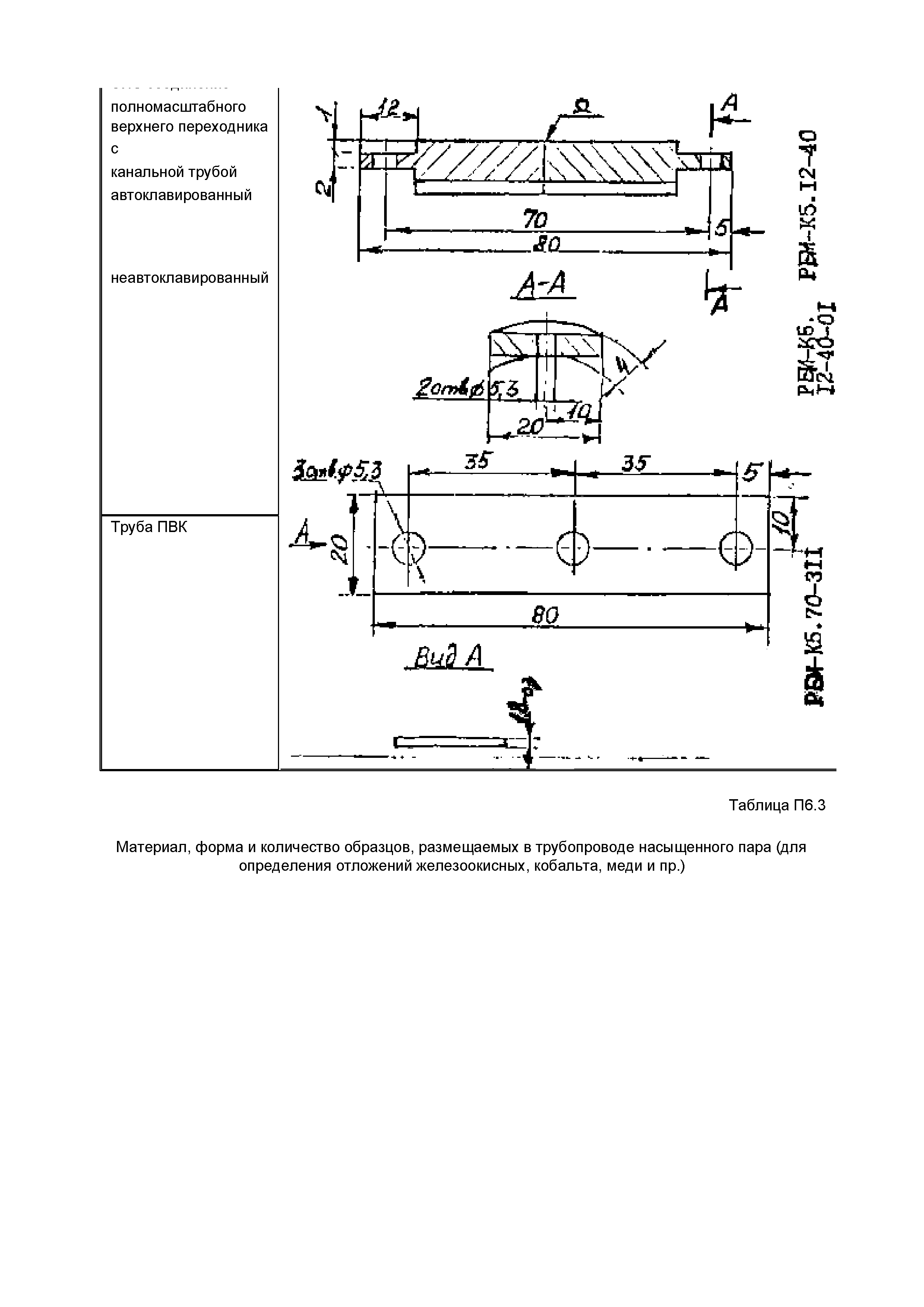

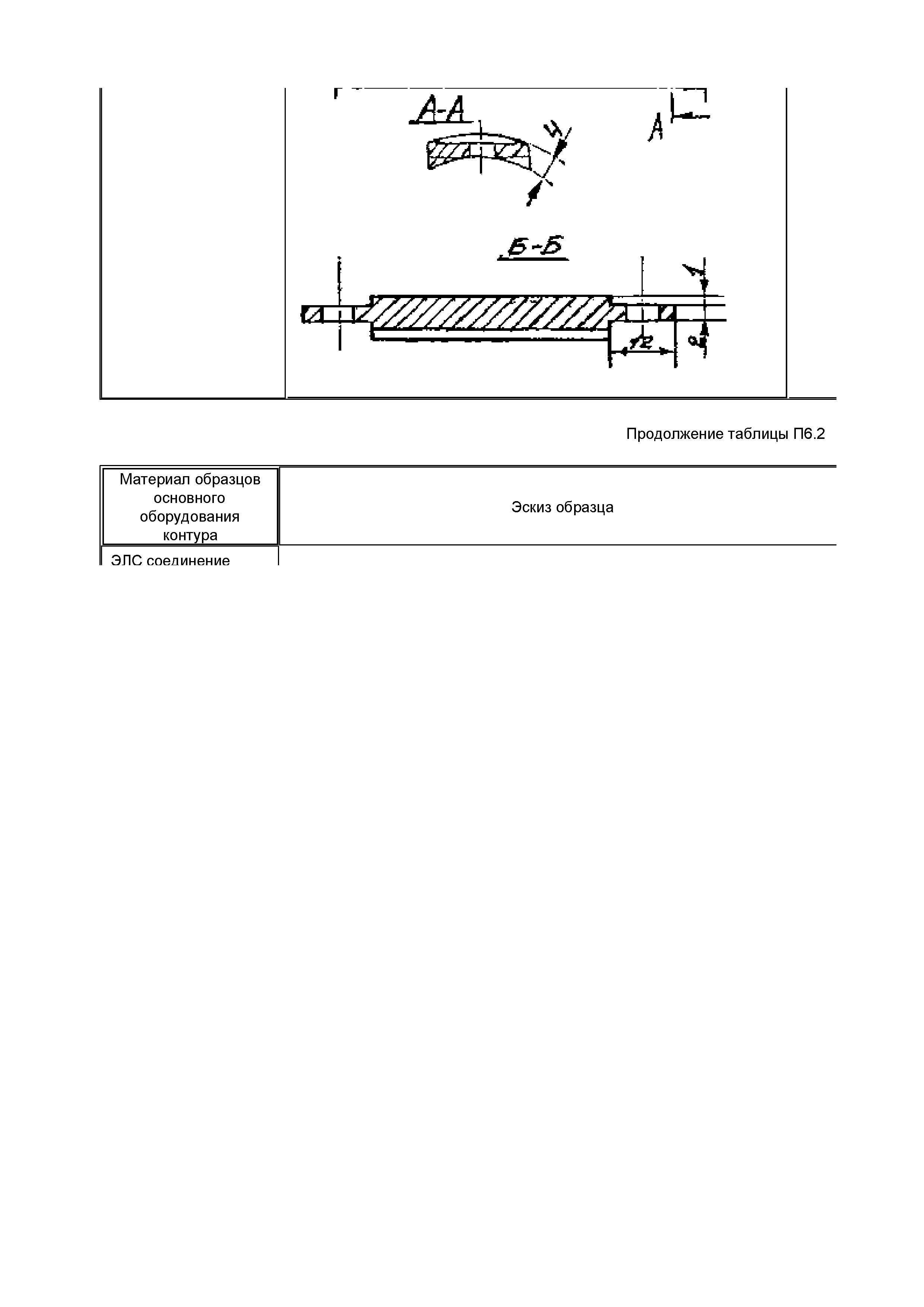

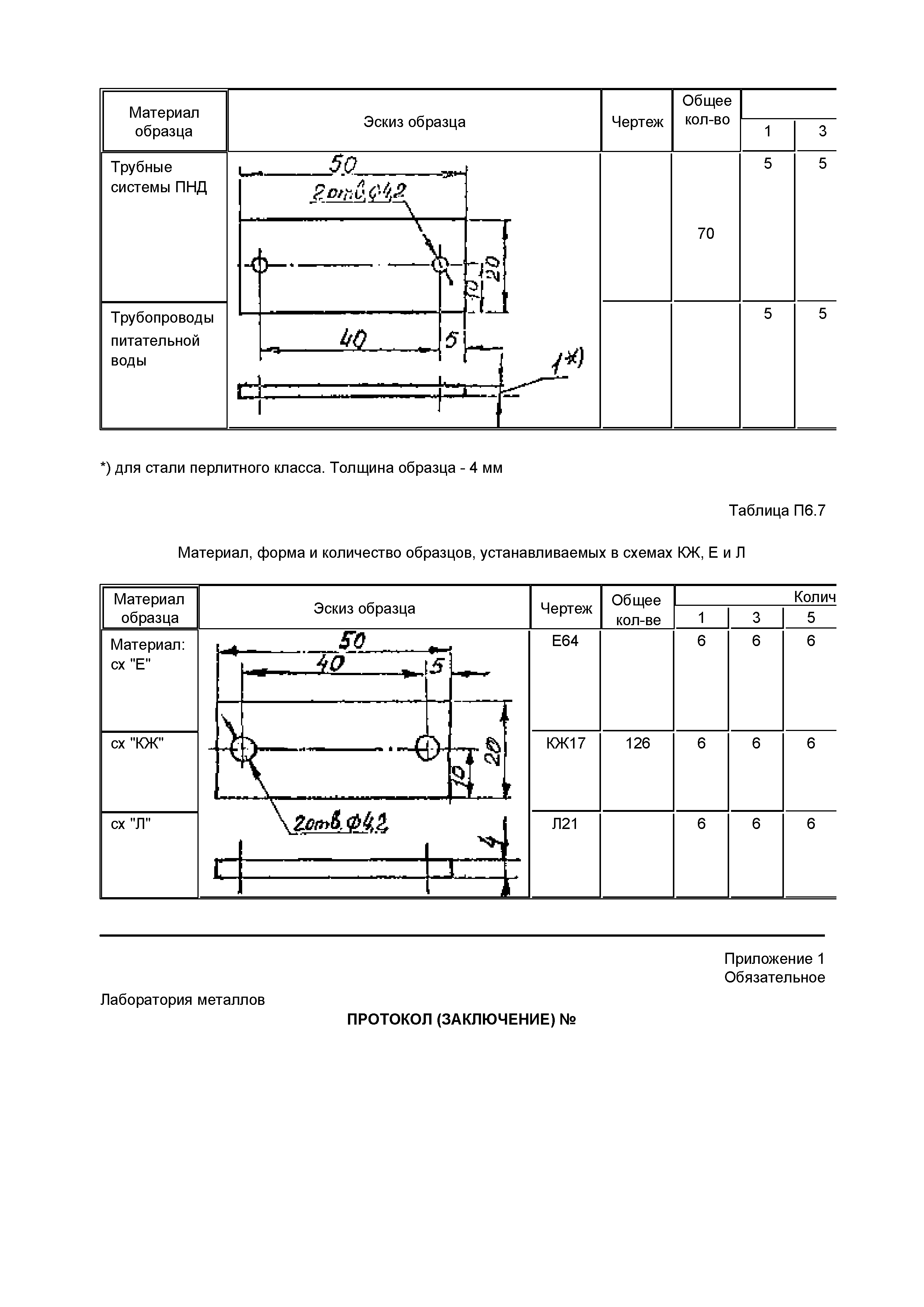

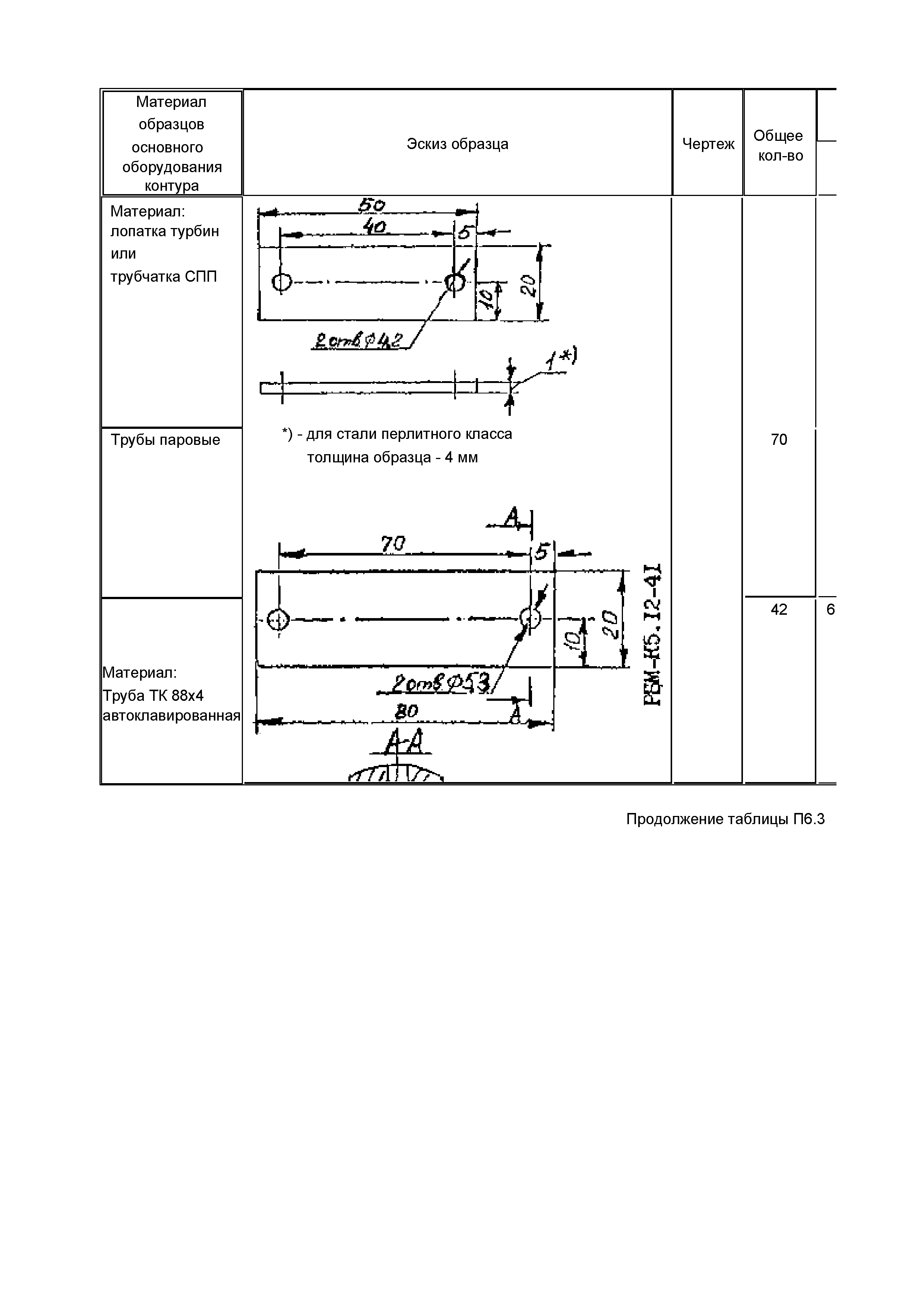

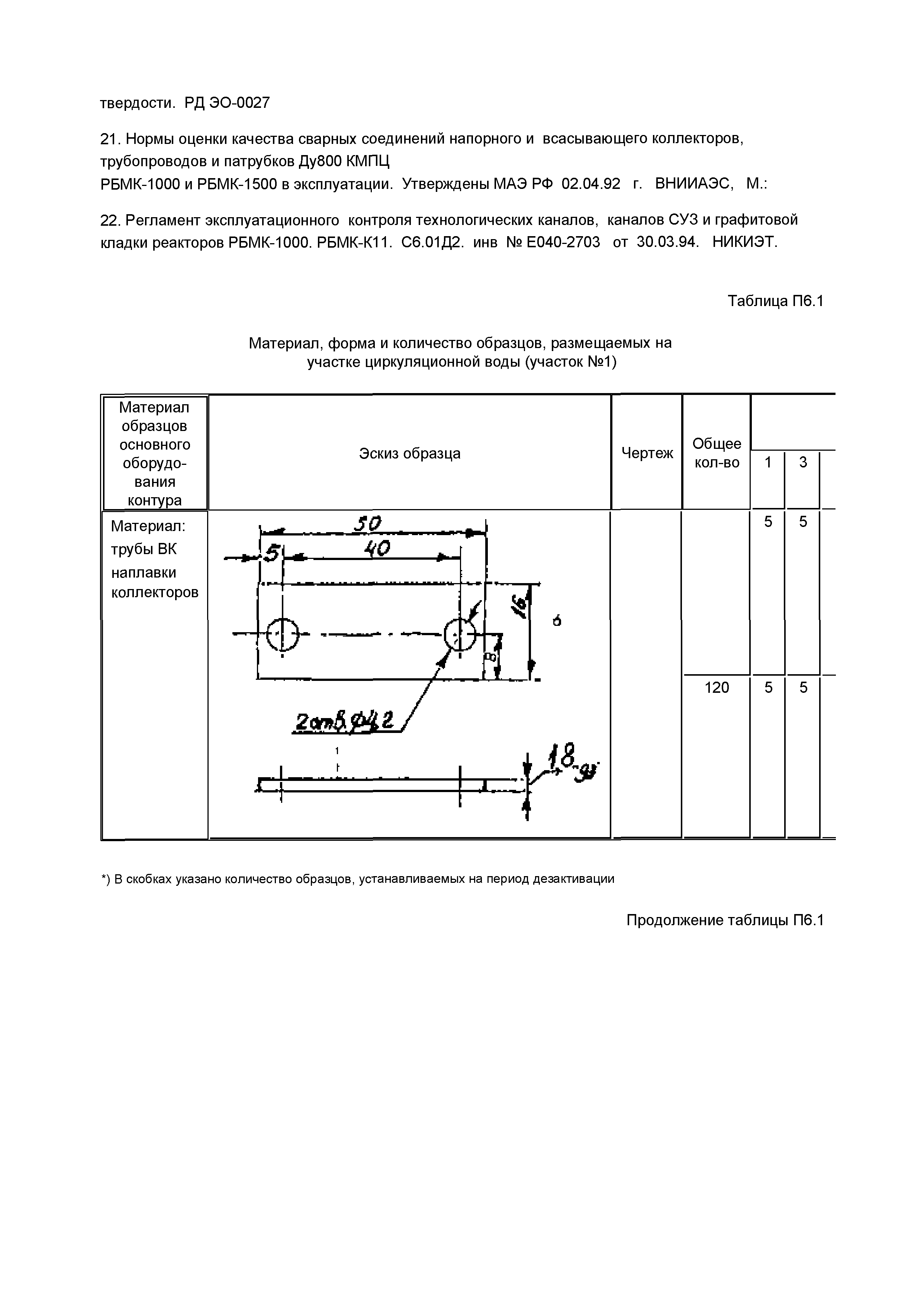

Приложение 7. Контроль за состоянием металла металлоконструкций станций с реактором РБМК по образцам-свидетелям
Приложение 8. Требования по оценке коррозионной ситуации в помещениях по индикаторам агрессивности | | Разработан: | НТЦ ЯРБ Госатомнадзора России
ВНИИ АЭС
ВНИПИЭТ
НИКИИЭТ
ЛАЭС
| | Утверждён: | 01.09.1996 Ленинградская АЭС
| | Принят: | Госатомнадзор России (USSR Gosatomnadzor )
| |
| Нормативные ссылки: |  ПНАЭ Г-7-030-91 «Унифицированные методики контроля основных материалов (полуфабрикатов), сварных соединений и наплавки оборудования и трубопроводов атомных энергетических установок. Ультразвуковой контроль. Часть II. Контроль сварных соединений и наплавки»- ПНАЭ Г-7-015-89 «Унифицированные методики контроля основных материалов (полуфабрикатов), сварных соединений и наплавки оборудования и трубопроводов АЭУ. Магнитопорошковый контроль»
- ПНАЭ Г-7-017-89 «Унифицированные методики контроля основных материалов (полуфабрикатов), сварных соединений и наплавки оборудования и трубопроводов АЭУ. Радиографический контроль»
- ПНАЭ Г-7-019-89 «Унифицированная методика контроля основных материалов (полуфабрикатов), сварных соединений и наплавки оборудования и трубопроводов АЭУ. Контроль герметичности. Газовые и жидкостные методы»
- ПНАЭ Г-7-014-89 «Унифицированные методики контроля основных материалов (полуфабрикатов), сварных соединений и наплавки оборудования и трубопроводов АЭУ. Ультразвуковой контроль. Часть I. Контроль основных материалов (полуфабрикатов)»
- ПНАЭ Г-7-031-91 «Унифицированные методики контроля основных материалов (полуфабрикатов), сварных соединений и наплавки оборудования и трубопроводов атомных энергетических установок. Ультразвуковой контроль. Часть III. Измерение толщины монометаллов, биметаллов и антикоррозионных покрытий»
- ПНАЭ Г-7-032-91 «Унифицированные методики контроля основных материалов (полуфабрикатов), сварных соединений и наплавки оборудования и трубопроводов атомных энергетических установок. Ультразвуковой контроль. Часть IV. Контроль сварных соединений из сталей аустенитного класса»
- ПНАЭ Г-7-016-89 «Унифицированные методики контроля основных материалов (полуфабрикатов), сварных соединений и наплавки оборудования и трубопроводов АЭУ. Визуальный и измерительный контроль»
- ПНАЭ Г-7-018-89 «Унифицированные методики контроля основных материалов (полуфабрикатов), сварных соединений и наплавки оборудования и трубопроводов АЭУ. Капиллярный контроль»
- ПНАЭ Г-7-002-86 «Нормы расчета на прочность оборудования и трубопроводов атомных энергетических установок»
- РД ЭО 0027-2005 «Инструкция по определению механических свойств металла оборудования атомных станций безобразцовыми методами по характеристикам твердости»
- ГОСТ 11378-75 «Пластины-заготовки из твердых спеченных сплавов для отрезных ножей. Типы и размеры»
- ГОСТ 12365-84 «Стали легированные и высоколегированные. Методы определения циркония»
- ГОСТ 1778-70 «Сталь. Металлографические методы определения неметаллических включений»
- ГОСТ 18895-81 «Сталь. Метод фотоэлектрического спектрального анализа»
- ГОСТ 25.506-85 «Расчеты и испытания на прочность. Методы механических испытаний металлов. Определение характеристик трещиностойкости (вязкости разрушения) при статическом нагружении»
- ГОСТ 1497-84 «Металлы. Методы испытаний на растяжение»
- ГОСТ 6996-66 «Сварные соединения. Методы определения механических свойств»
- ГОСТ 7564-97 «Прокат. Общие правила отбора проб, заготовок и образцов для механических и технологических испытаний»
- ГОСТ 9651-84 «Металлы. Методы испытаний на растяжение при повышенных температурах»
- ГОСТ 5639-82 «Стали и сплавы. Методы выявления и определения величины зерна»
- ГОСТ 5640-68 «Сталь. Металлографический метод оценки микроструктуры листов и ленты»
- ГОСТ 6032-89 «Стали и сплавы коррозионно-стойкие. Методы испытания на стойкость против межкристаллитной коррозии»
- ГОСТ 7122-81 «Швы сварные и металл наплавленный. Методы отбора проб для определения химического состава»
- ГОСТ 7564-73 «Сталь. Общие правила отбора проб, заготовок и образцов для механических и технологических испытаний»
- ГОСТ 7565-81 «Чугун, сталь и сплавы. Метод отбора проб для определения химического состава»
- ГОСТ 8233-56 «Сталь. Эталоны микроструктуры»
- ГОСТ 9.901.1-89 «Единая система защиты от коррозии и старения. Металлы и сплавы. Общие требования к методам испытаний на коррозионное растрескивание»
- ГОСТ 9.908-85 «Единая система защиты от коррозии и старения. Металлы и сплавы. Методы определения показателей коррозии и коррозионной стойкости»
- ПНАЭ Г-7-008-89 «Правила устройства и безопасной эксплуатации оборудования и трубопроводов атомных энергетических установок»
- ПНАЭ Г-7-010-89 «Оборудование и трубопроводы атомных энергетических установок. Сварные соединения и наплавки. Правила контроля»
- ГОСТ 12344-2003 «Стали легированные и высоколегированные. Методы определения углерода»
- ГОСТ 9454-78 «Металлы. Метод испытания на ударный изгиб при пониженных, комнатной и повышенных температурах»
- ГОСТ 22536.0-87 «Сталь углеродистая и чугун нелегированный. Общие требования к методам анализа»
|

|
