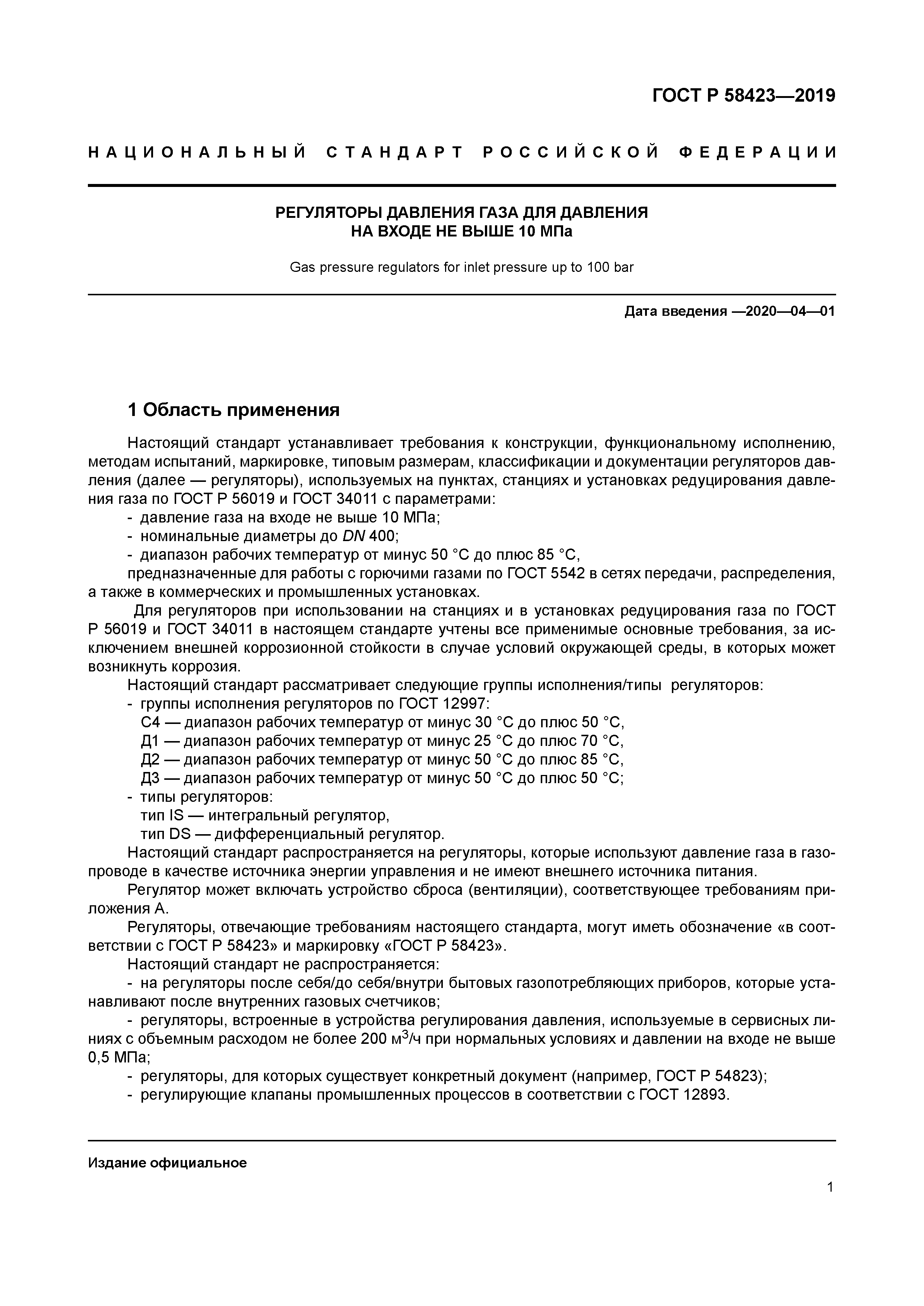

| Область применения: | Стандарт устанавливает требования к конструкции, функциональному исполнению, методам испытаний, маркировке, типовым размерам, классификации и документации регуляторов давления (далее - регуляторы), используемых на пунктах, станциях и установках редуцирования давления газа по ГОСТ Р 56019 и ГОСТ 34011 с параметрами:
- давление газа на входе не выше 10 МПа;
- номинальные диаметры до DN 400;
- диапазон рабочих температур от минус 50 °С до плюс 85 °С,
предназначенные для работы с горючими газами по ГОСТ 5542 в сетях передачи, распределения, а также в коммерческих и промышленных установках.
Стандарт распространяется на регуляторы, которые используют давление газа в газопроводе в качестве источника энергии управления и не имеют внешнего источника питания.
Стандарт не распространяется:
- на регуляторы после себя/до себя/внутри бытовых газопотребляющих приборов, которые устанавливают после внутренних газовых счетчиков;
- регуляторы, встроенные в устройства регулирования давления, используемые в сервисных линиях с объемным расходом не более 200 м3/ч при нормальных условиях и давлении на входе не выше 0,5 МПа;
- регуляторы, для которых существует конкретный документ (например, ГОСТ Р 54823);
- регулирующие клапаны промышленных процессов в соответствии с ГОСТ 12893. |
| Оглавление: | 1 Область применения

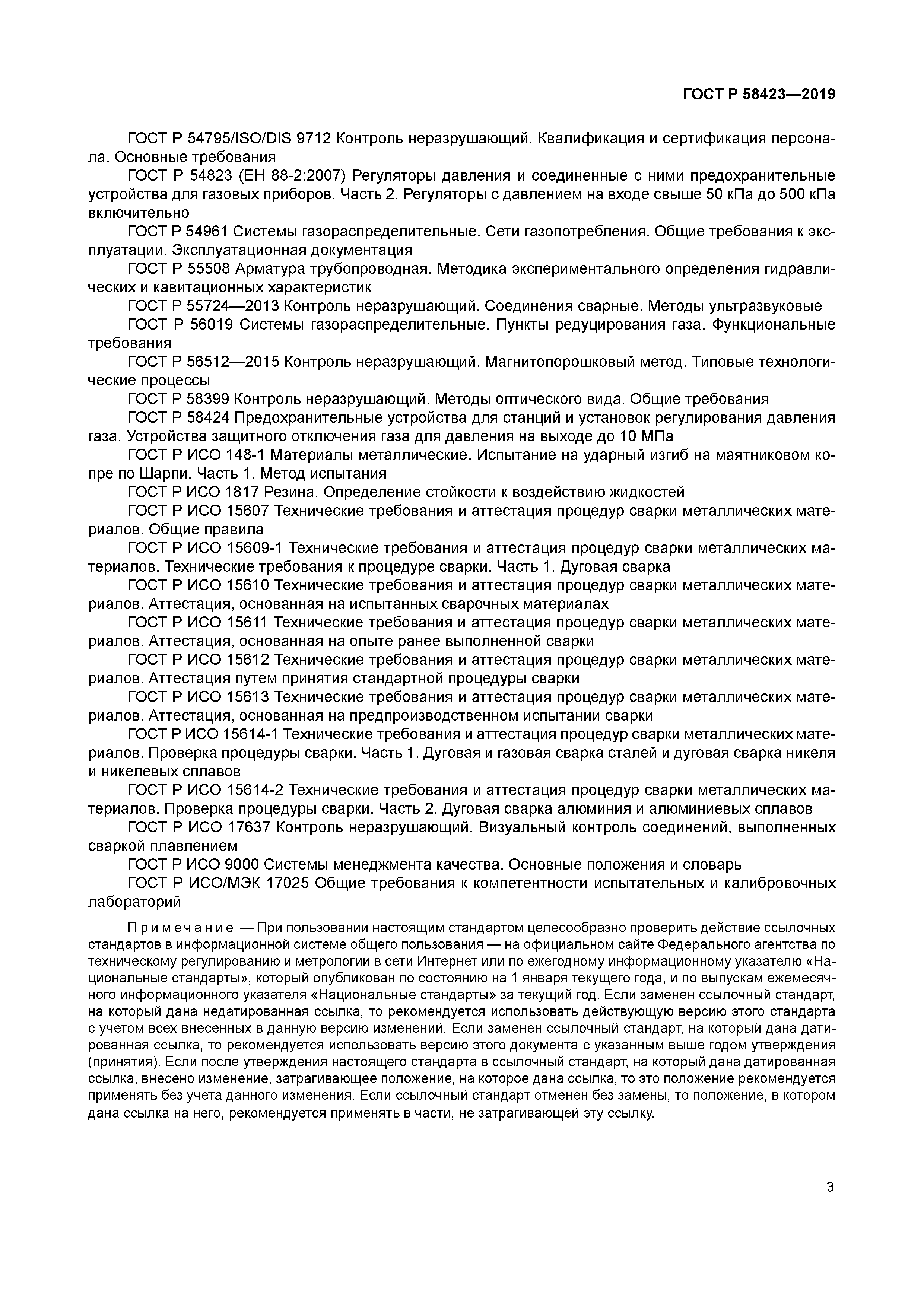

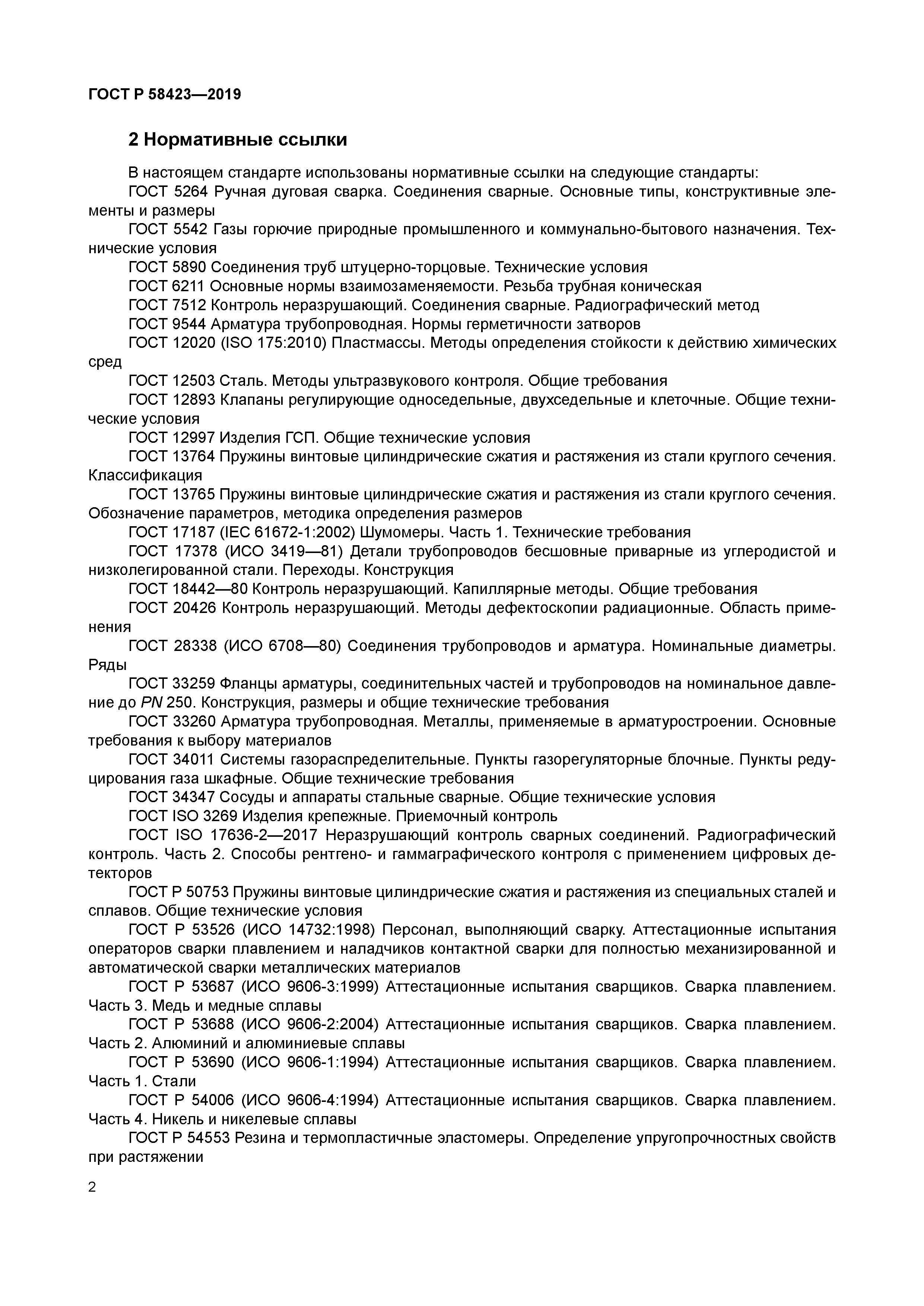

2 Нормативные ссылки

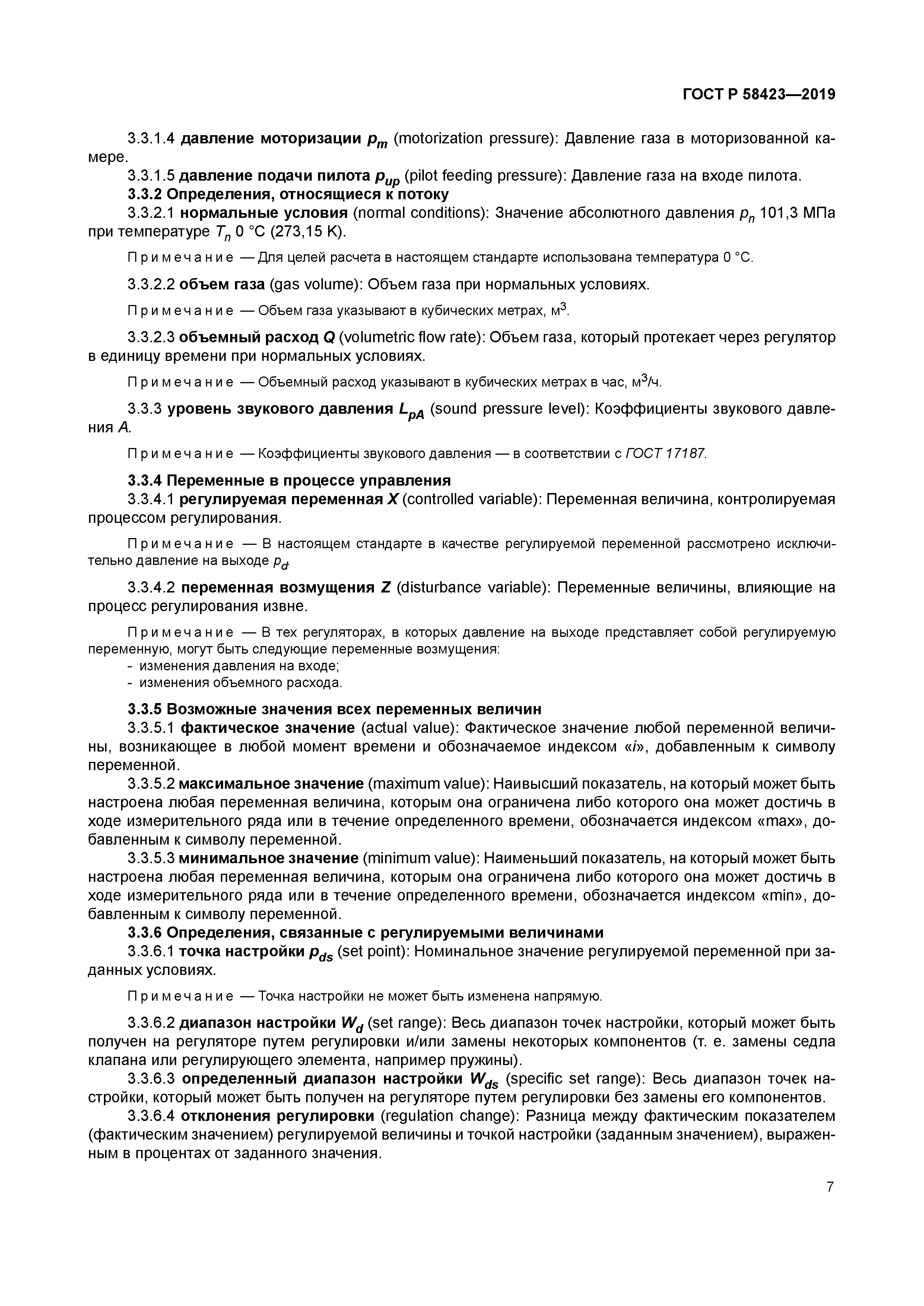

3 Термины и определения

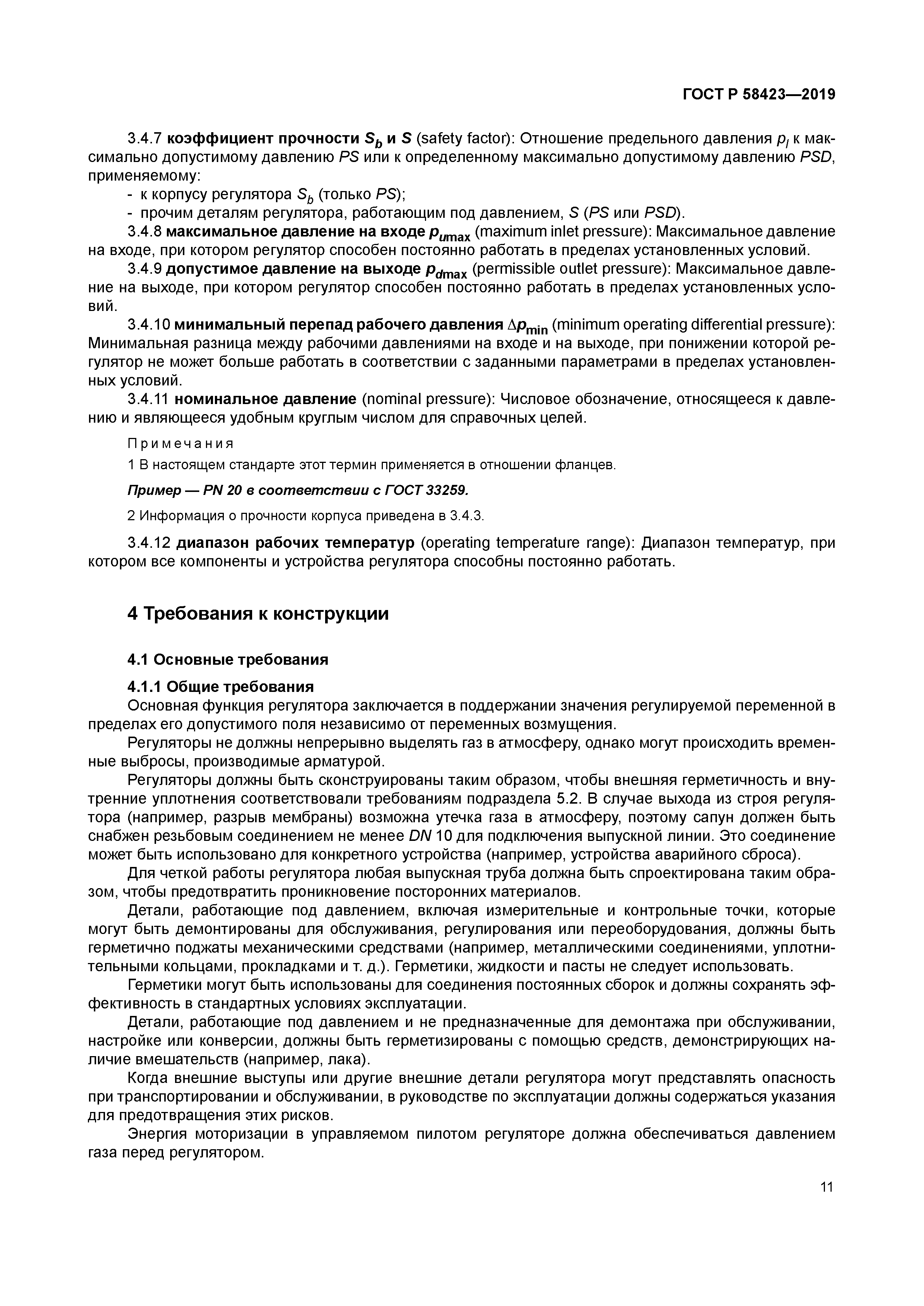

4 Требования к конструкции
4.1 Основные требования

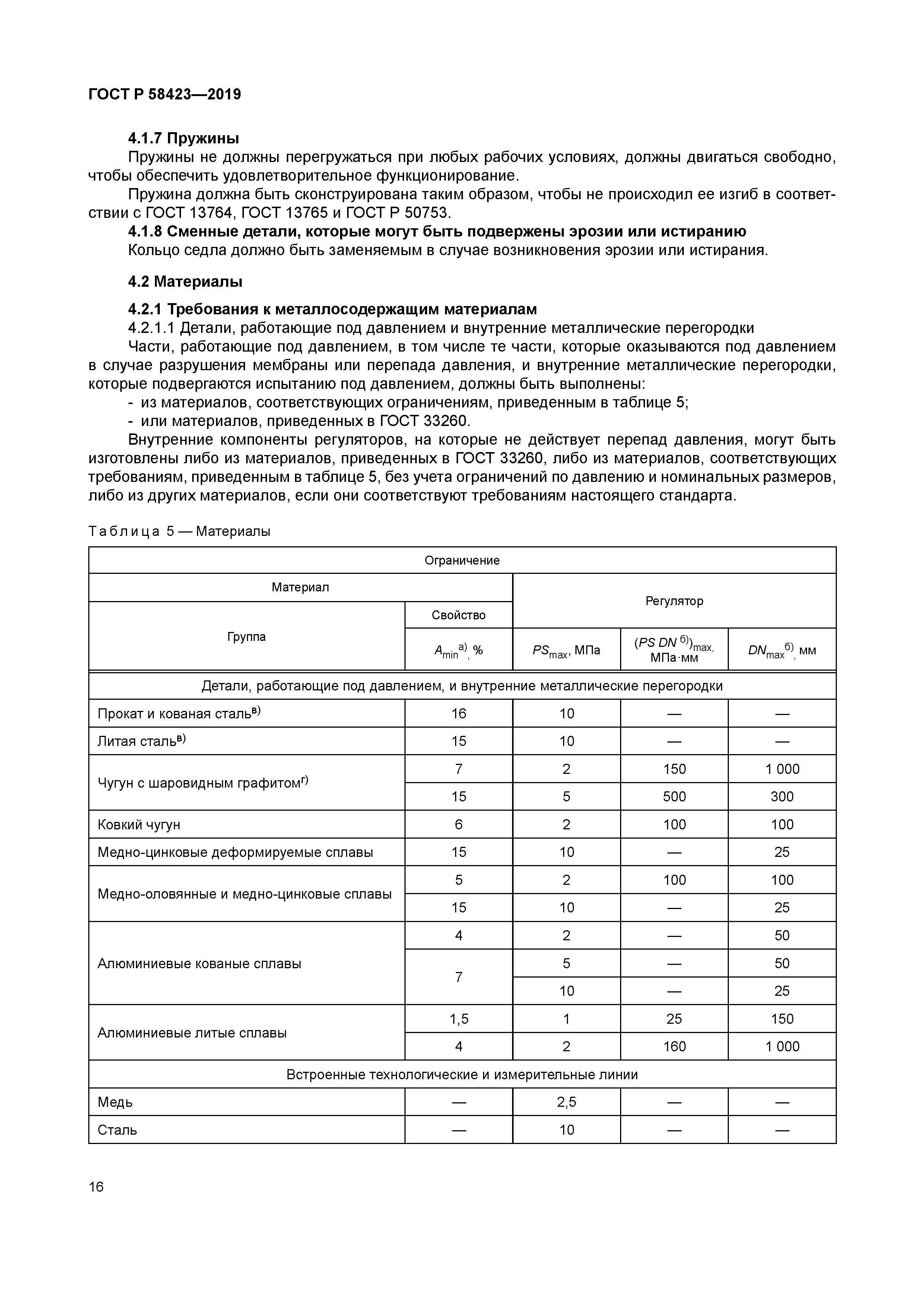

4.2 Материалы
4.3 Прочность корпуса
5 Функциональные требования
5.1 Общие положения
5.2 Прочность корпуса, внешняя герметичность и внутреннее уплотнение
5.3 Контрольные классификации
5.4 Окончательная проверка
5.5 Условия закрытия при отказе
6 Настройка регулятора давления газа
6.1 Поведение потока
6.2 Уравнения для расчета объемных расходов газового регулятора давления с его управляющим элементом в полностью механически открытом положении
6.3 Расчет расхода с максимальной точностью
6.4 Характеристики потока газа внутри регулятора
6.5 Расчет объемных расходов для частично открытых регуляторов давления газа
6.6 Коэффициент расхода
7 Проведение испытаний
7.1 Общие положения
7.2 Испытания
7.3 Испытания типового образца
7.4 Отбор образцов для испытаний
7.5 Приемочные испытания
7.6 Надзор за производством
7.7 Методы испытаний и проверки

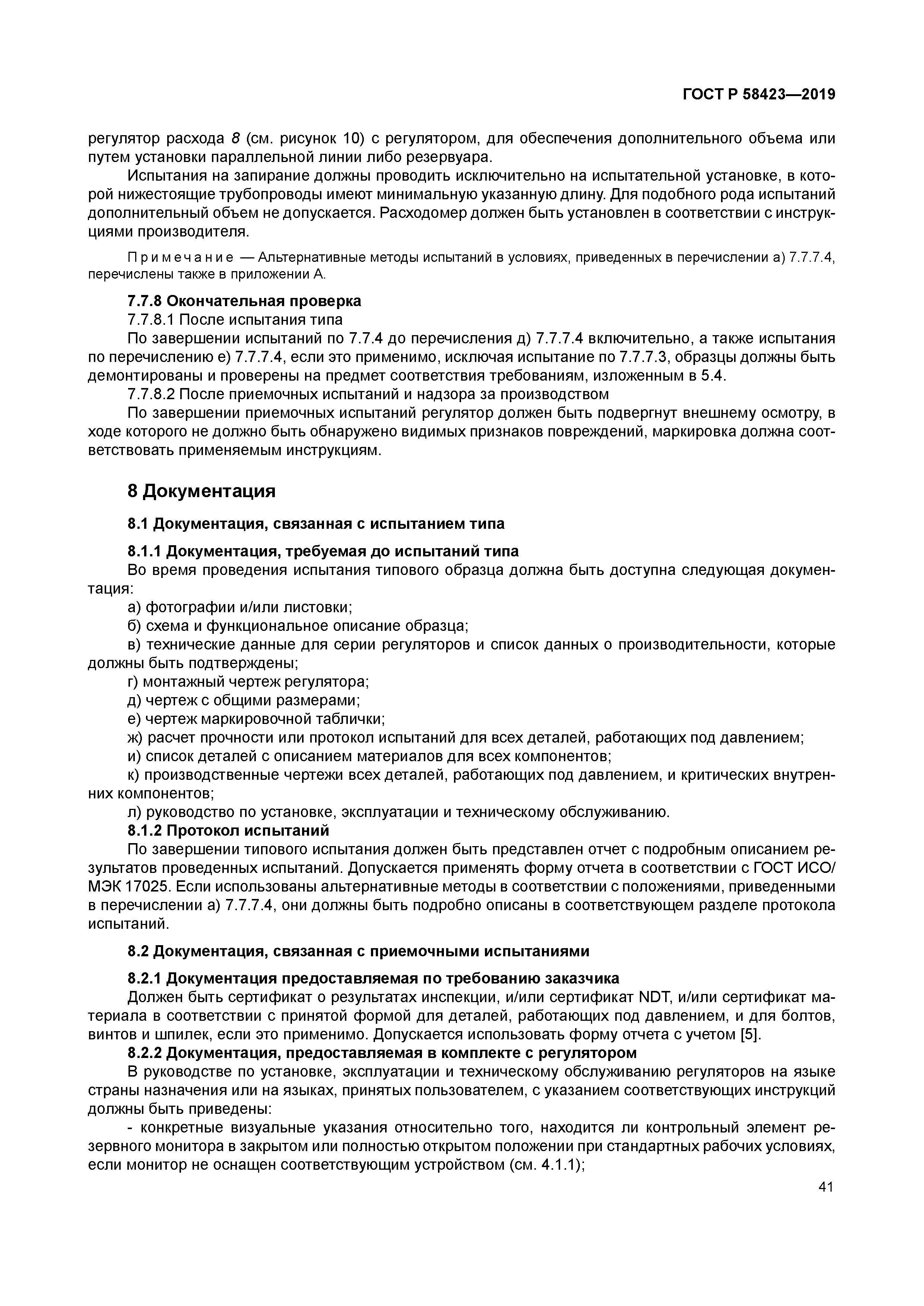

8 Документация
8.1 Документация, связанная с испытанием типа
8.2 Документация, связанная с приемочными испытаниями
8.3 Документация, связанная с надзором за производством
9 Маркировка
9.1 Общие требования
9.2 Маркировка для различных соединений
9.3 Маркировка встроенных предохранительных устройств

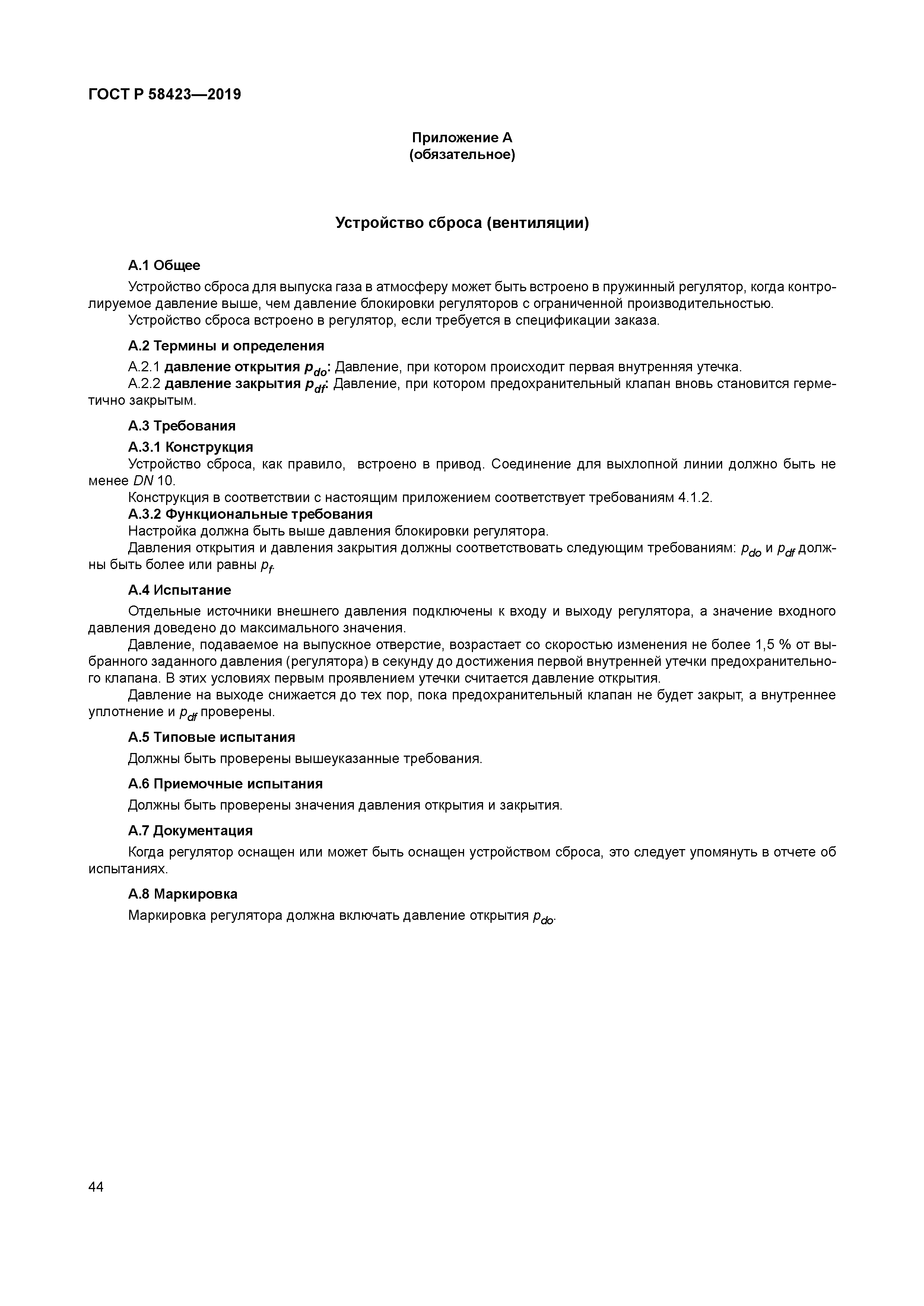

Приложение А (обязательное) Устройство сброса (вентиляции)

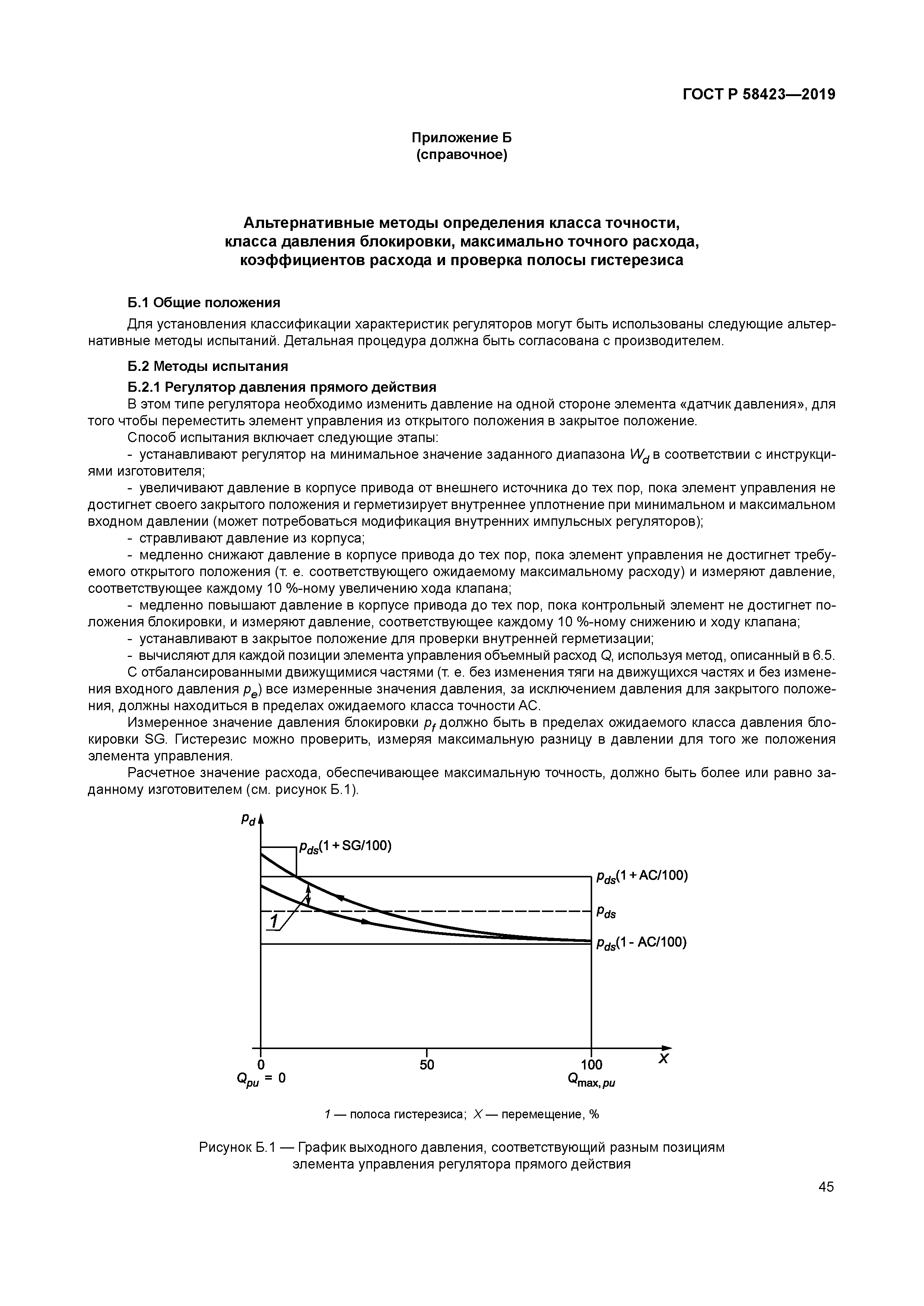

Приложение Б (справочное) Альтернативные методы определения класса точности, класса давления блокировки, максимально точного расхода, коэффициентов расхода и проверка полосы гистерезиса
Приложение В (справочное) Акт технического осмотра

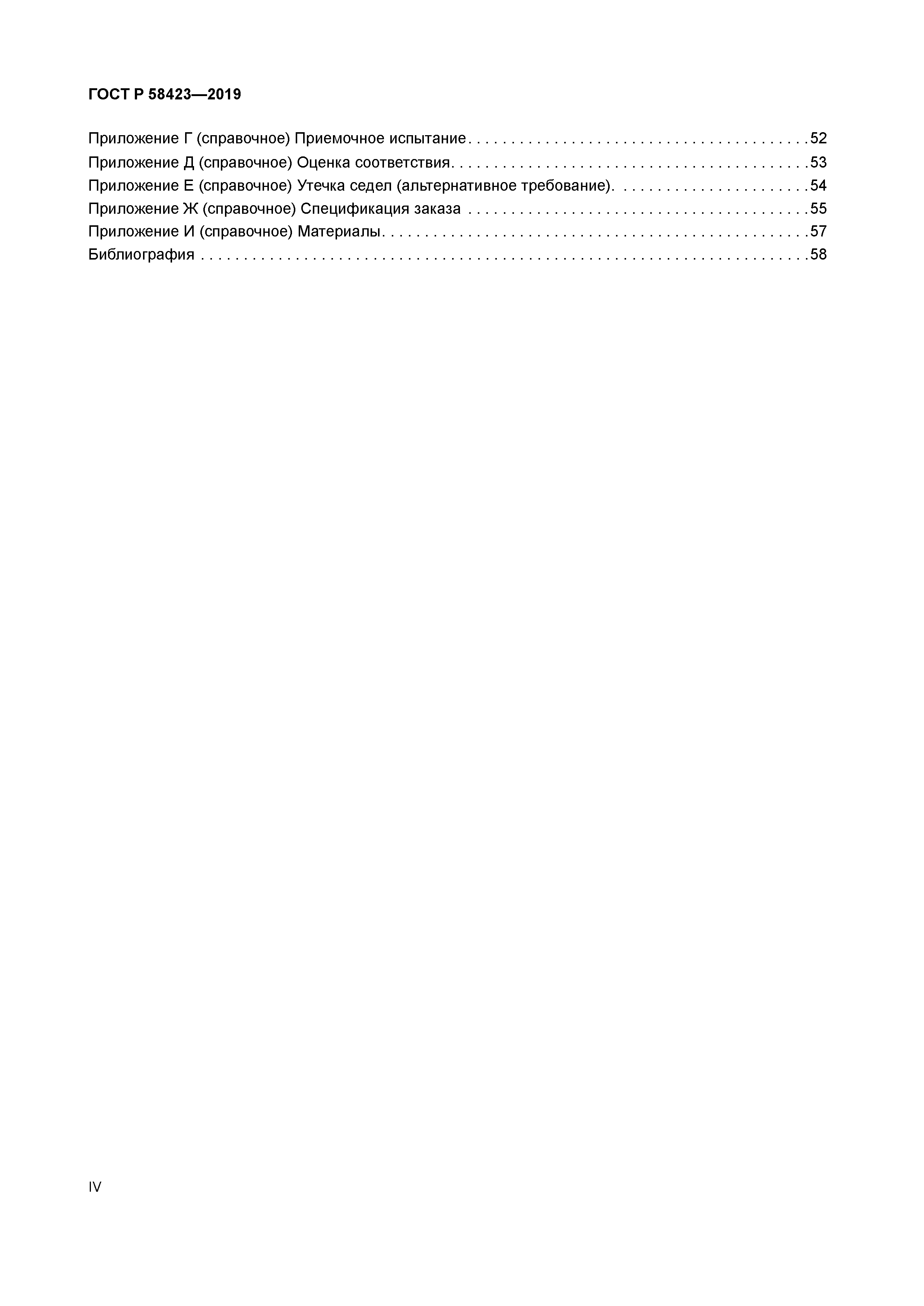

Приложение Г (справочное) Приемочное испытание

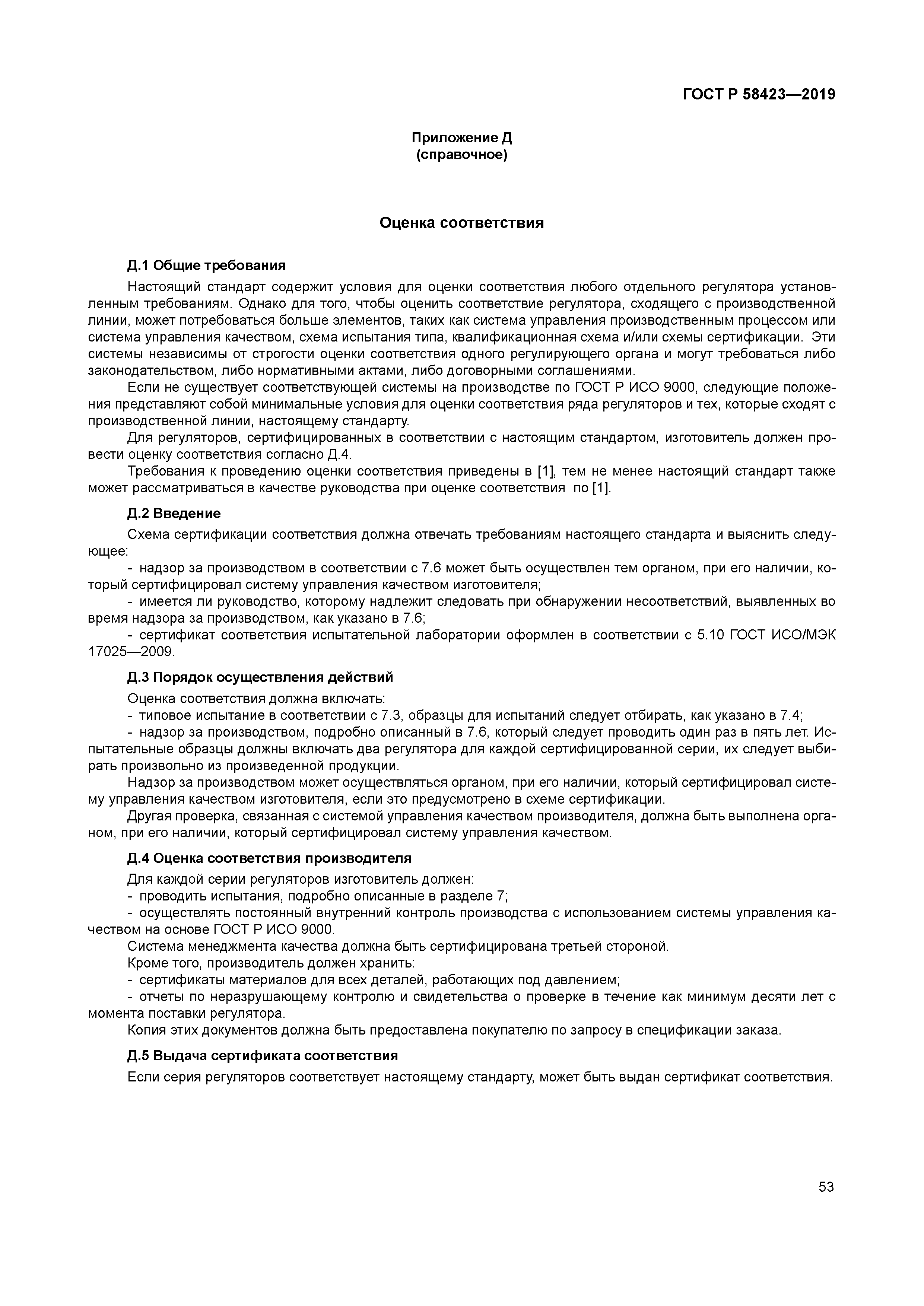

Приложение Д (справочное) Оценка соответствия

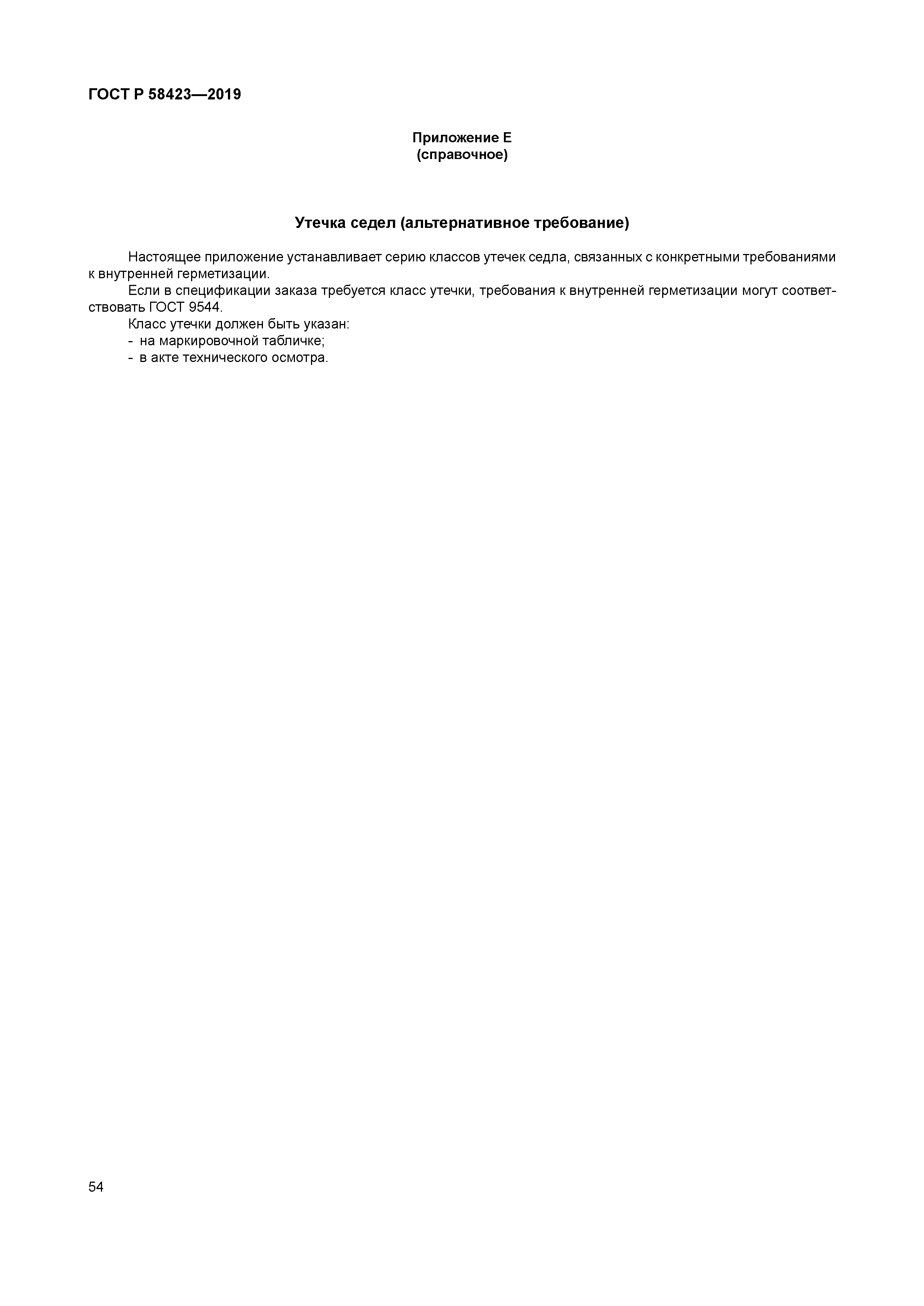

Приложение Е (справочное) Утечка седел (альтернативное требование)

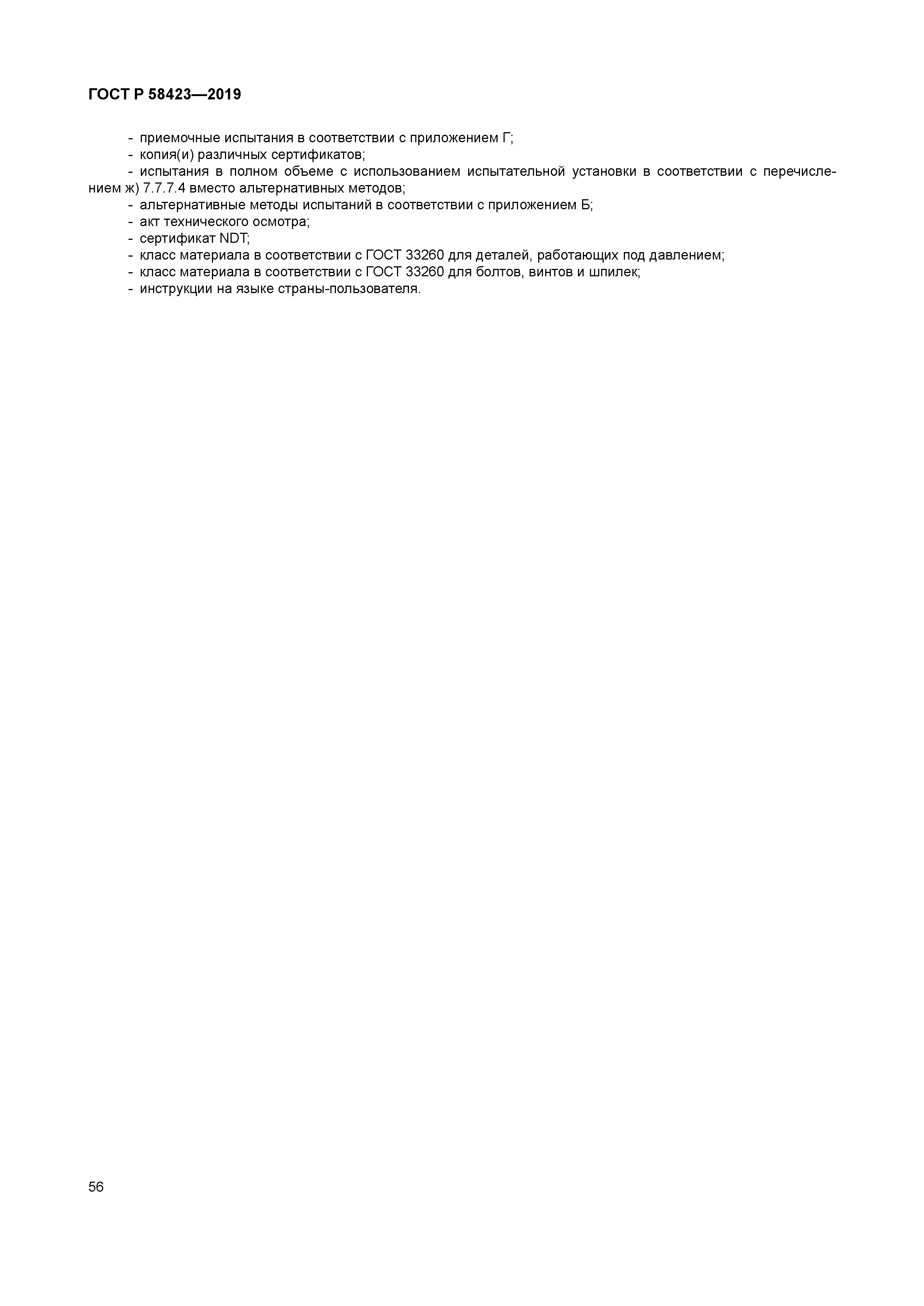

Приложение Ж (справочное) Спецификация заказа
Приложение И (справочное) Материалы
Библиография |
ГОСТ Р 58423-2019
