Скачать ГОСТ Р 55474-2019 Системы газораспределительные. Сети газораспределения природного газа. Часть 2. Стальные газопроводы

Дата актуализации: 01.01.2021

ГОСТ Р 55474-2019

Системы газораспределительные. Сети газораспределения природного газа. Часть 2. Стальные газопроводы

Обозначение:	ГОСТ Р 55474-2019
Обозначение англ:	GOST R 55474-2019
Статус:	взамен
Название рус.:	Системы газораспределительные. Сети газораспределения природного газа. Часть 2. Стальные газопроводы
Название англ.:	Gas distribution systems. Natural gas distribution networks. Part 2. Steel gas pipelines
Дата добавления в базу:	01.01.2021
Дата актуализации:	01.01.2021
Дата введения:	01.06.2020

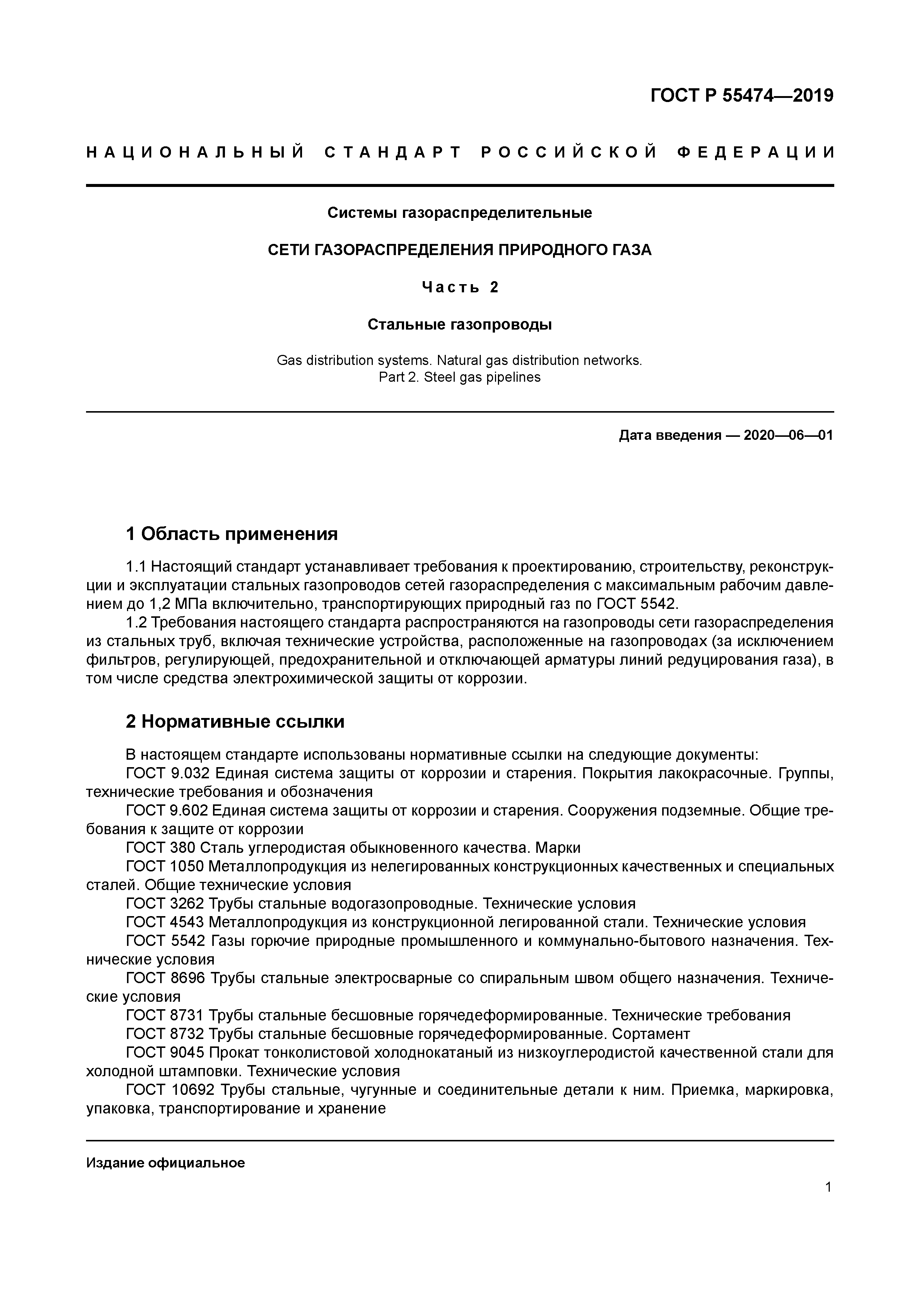

Область применения:	Стандарт устанавливает требования к проектированию, строительству, реконструкции и эксплуатации стальных газопроводов сетей газораспределения с максимальным рабочим давлением до 1,2 МПа включительно, транспортирующих природный газ по ГОСТ 5542. Требования стандарта распространяются на газопроводы сети газораспределения из стальных труб, включая технические устройства, расположенные на газопроводах (за исключением фильтров, регулирующей, предохранительной и отключающей арматуры линий редуцирования газа), в том числе средства электрохимической защиты от коррозии.

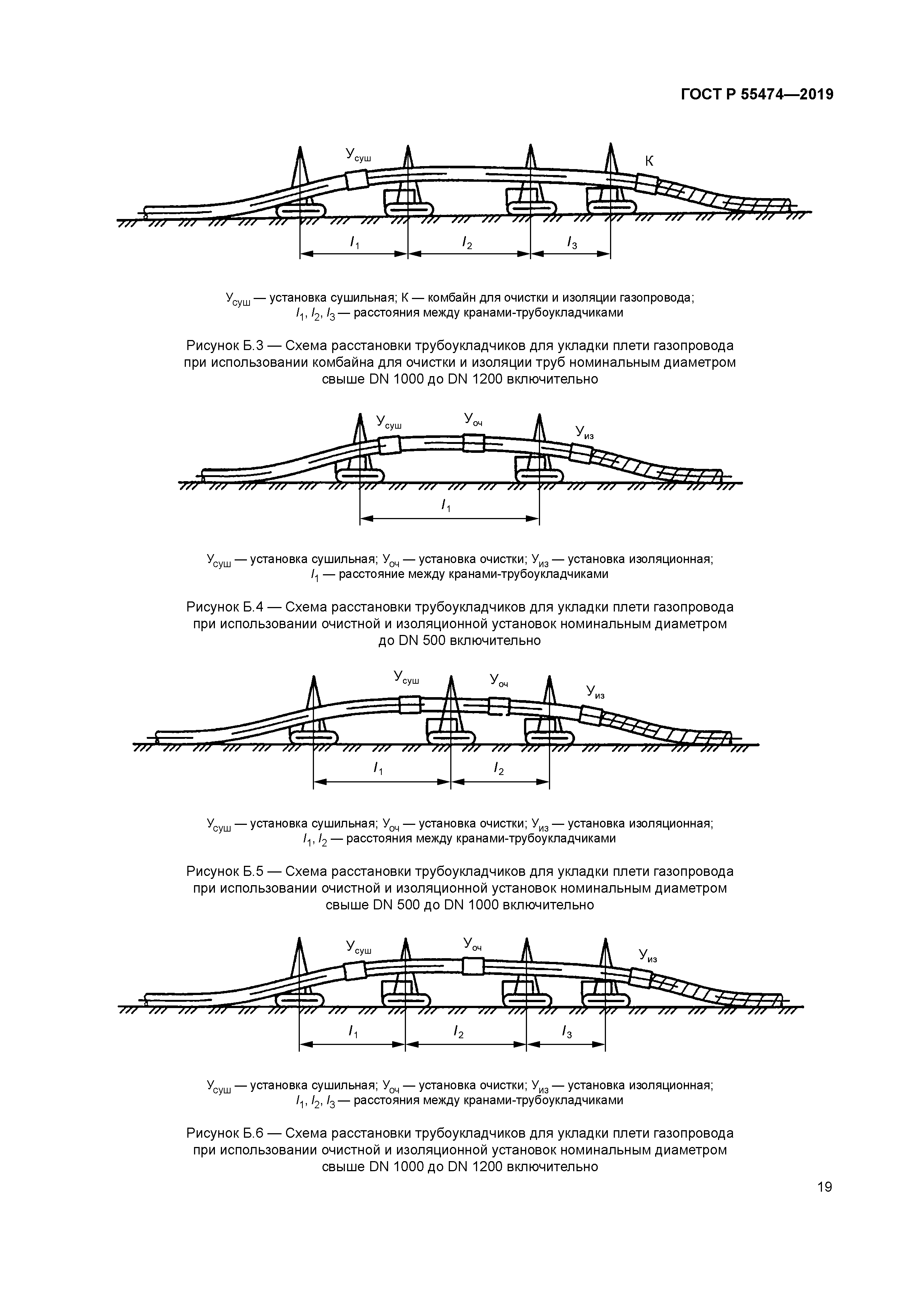

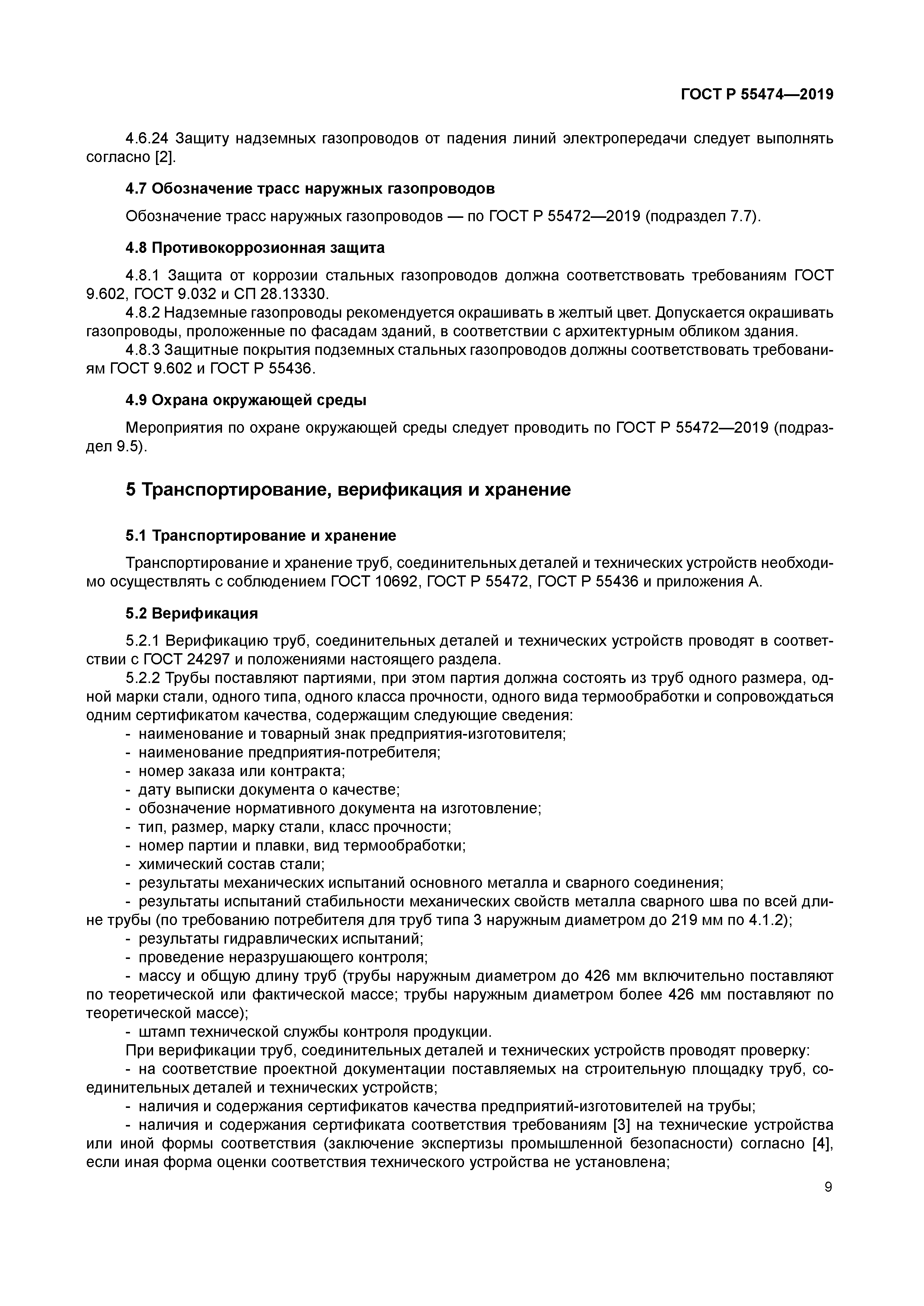

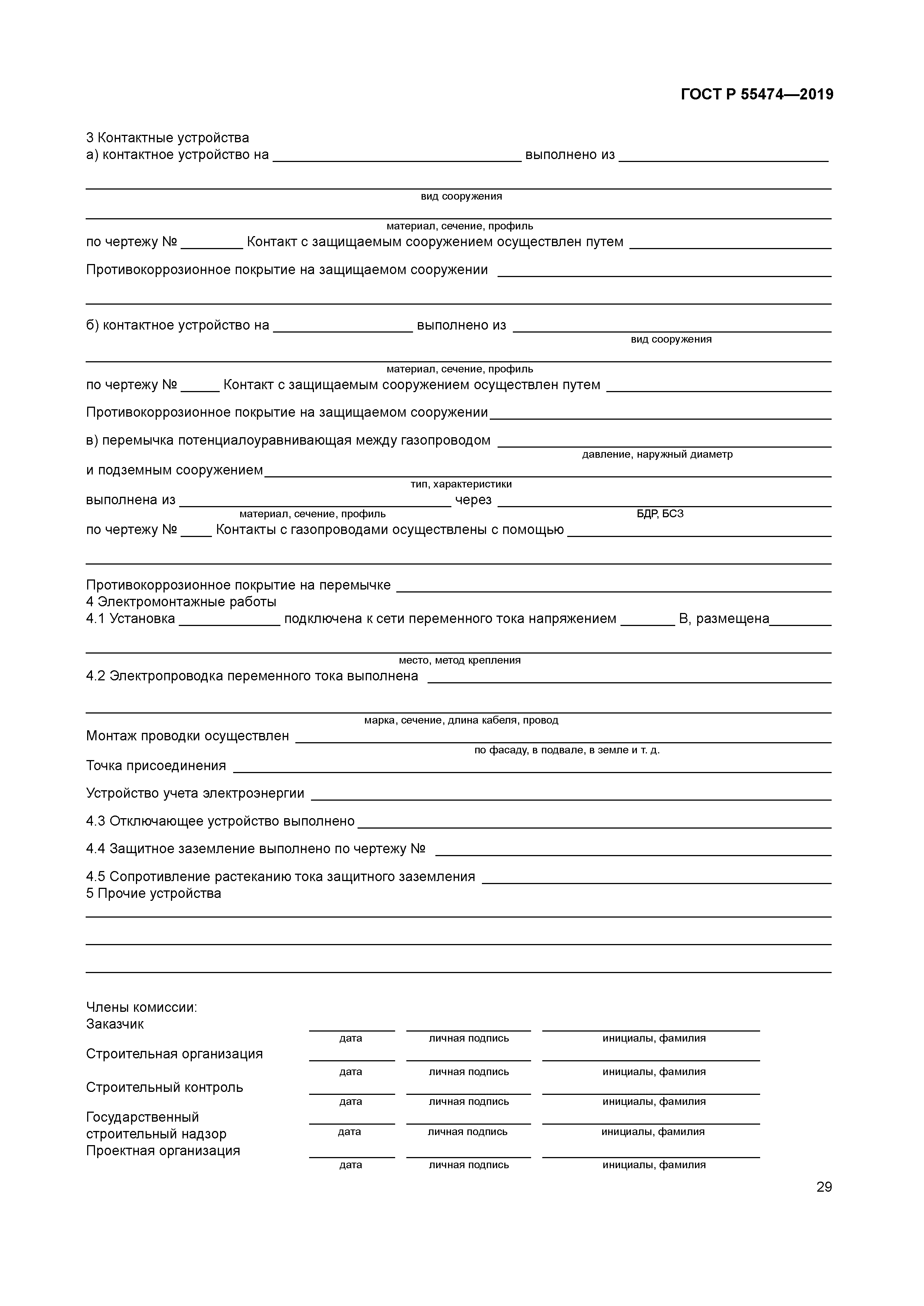

Оглавление:	1 Область применения 2 Нормативные ссылки 3 Термины, определения и сокращения 4 Проектирование    4.1 Общие требования к материалам    4.2 Трубы и соединительные детали газопроводов    4.3 Устройство систем безопасности и обеспечение контролепригодности    4.4 Трубопроводная арматура    4.5 Способы соединения труб    4.6 Способы прокладки    4.7 Обозначение трасс наружных газопроводов    4.8 Противокоррозионная защита    4.9 Охрана окружающей среды 5 Транспортирование, верификация и хранение    5.1 Транспортирование и хранение    5.2 Верификация 6 Строительство и реконструкция    6.1 Общие положения    6.2 Сварка    6.3 Монтаж    6.4 Укладка    6.5 Контроль качества строительно-монтажных работ    6.6 Испытания    6.7 Приемка и ввод в эксплуатацию 7 Эксплуатация Приложение А (обязательное) Транспортирование и хранение труб Приложение Б (обязательное) Технологии выполнения отдельных способов укладки газопроводов Приложение В (рекомендуемое) Форма акта приемки строительно-монтажных работ Приложение Г (рекомендуемое) Форма акта приемки в эксплуатацию контактных устройств, потенциалоуравнивающих перемычек и контрольно-измерительных пунктов Приложение Д (рекомендуемое) Форма акта приемки строительно-монтажных работ по установке гальванических анодов Приложение Е (рекомендуемое) Форма акта приемки и сдачи электромонтажных работ Приложение Ж (рекомендуемое) Форма справки о приемке электроизолирующих соединений Приложение И (рекомендуемое) Форма акта приемки в эксплуатацию установок электрохимической защиты Библиография
Разработан:	АО ГипроНИИгаз АО Газпром газораспределение
Утверждён:	25.12.2019 Федеральное агентство по техническому регулированию и метрологии (1477-ст)
Издан:	Стандартинформ (2020 г. )
Заменяет собой:	ГОСТ Р 55474-2013 «Системы газораспределительные. Требования к сетям газораспределения. Часть 2. Стальные газопроводы»

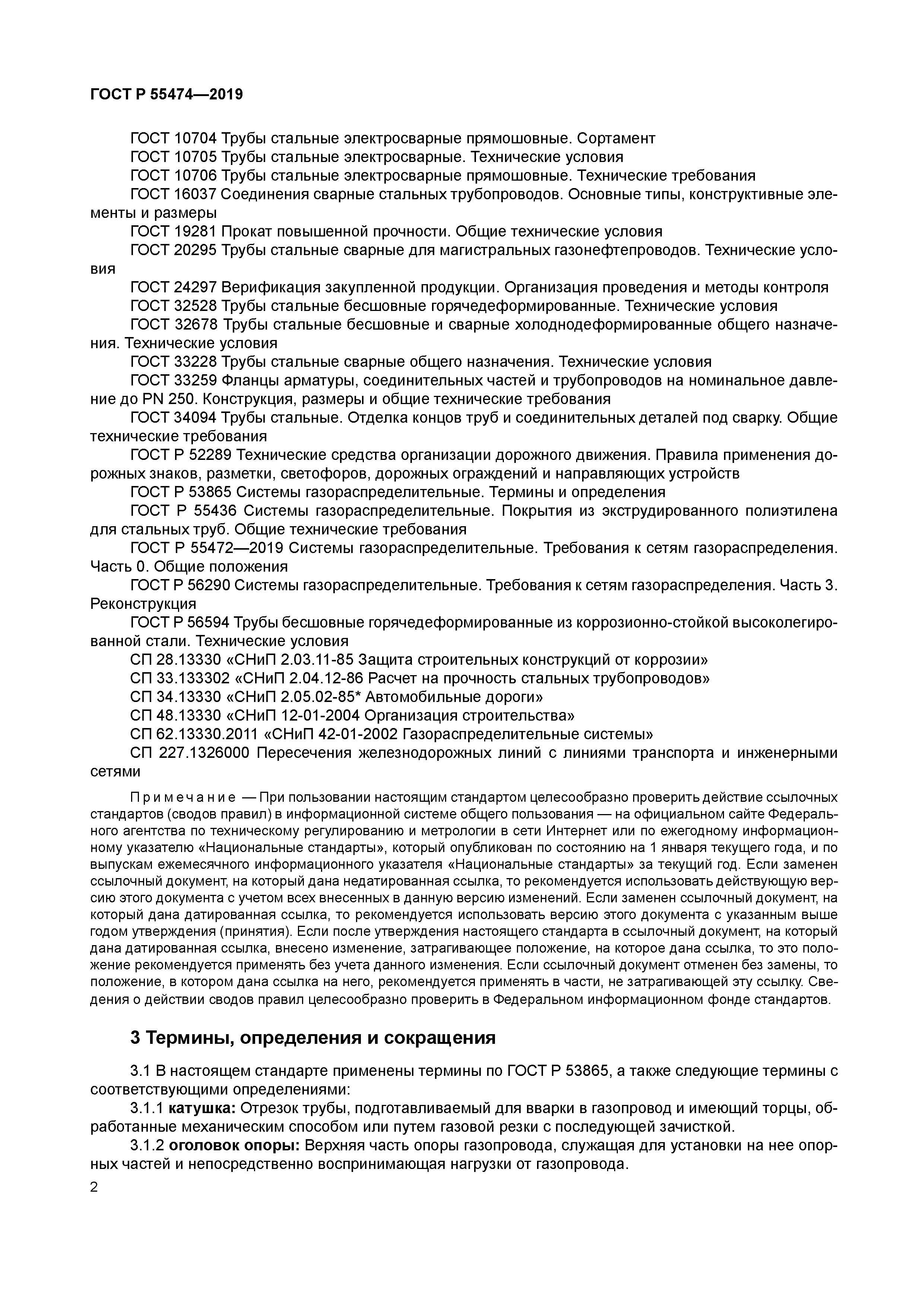

Нормативные ссылки:	ПУЭ «Правила устройства электроустановок» ГОСТ 3262-75 «Трубы стальные водогазопроводные. Технические условия» ГОСТ 8696-74 «Трубы стальные электросварные со спиральным швом общего назначения. Технические условия» ГОСТ 10704-91 «Трубы стальные электросварные прямошовные. Сортамент» ГОСТ 10705-80 «Трубы стальные электросварные. Технические условия» ГОСТ 10706-76 «Трубы стальные электросварные прямошовные. Технические требования» ГОСТ 16037-80 «Соединения сварные стальных трубопроводов. Основные типы, конструктивные элементы и размеры» ГОСТ 20295-85 «Трубы стальные сварные для магистральных газонефтепроводов. Технические условия» Федеральный закон 116-ФЗ «О промышленной безопасности опасных производственных объектов» ГОСТ 9.032-74 «Единая система защиты от коррозии и старения. Покрытия лакокрасочные. Группы, технические требования и обозначения» ГОСТ 8732-78 «Трубы стальные бесшовные горячедеформированные. Сортамент» ГОСТ 8731-74 «Трубы стальные бесшовные горячедеформированные. Технические требования» ГОСТ 9045-93 «Прокат тонколистовой холоднокатаный из низкоуглеродистой качественной стали для холодной штамповки. Технические условия» РД 153-39.4-091-01 «Инструкция по защите городских подземных трубопроводов от коррозии» РД 03-606-03 «Инструкция по визуальному и измерительному контролю» Кодекс «Градостроительный кодекс Российской Федерации» ГОСТ 380-2005 «Сталь углеродистая обыкновенного качества. Марки» Технический регламент «Технический регламент о безопасности сетей газораспределения и газопотребления» СП 48.13330.2011 «Организация строительства» СП 62.13330.2011* «Газораспределительные системы» СП 34.13330.2012 «Автомобильные дороги» Технический регламент Таможенного союза 010/2011 «О безопасности машин и оборудования» СП 33.13330.2012 «Расчет на прочность стальных трубопроводов» ГОСТ Р 55436-2013 «Системы газораспределительные. Покрытия из экструдированного полиэтилена для стальных труб. Общие технические требования» ГОСТ 24297-2013 «Верификация закупленной продукции. Организация проведения и методы контроля» «Федеральные нормы и правила в области промышленной безопасности "Требования к производству сварочных работ на опасных производственных объектах"» ГОСТ 5542-2014 «Газы горючие природные промышленного и коммунально-бытового назначения. Технические условия» ГОСТ 19281-2014 «Прокат повышенной прочности. Общие технические условия» ГОСТ 1050-2013 «Металлопродукция из нелегированных конструкционных качественных и специальных сталей. Общие технические условия» ГОСТ 32678-2014 «Трубы стальные бесшовные и сварные холоднодеформированные общего назначения. Технические условия» ГОСТ Р 56290-2014 «Системы газораспределительные. Требования к сетям газораспределения. Часть 3. Реконструкция» ГОСТ 32528-2013 «Трубы стальные бесшовные горячедеформированные. Технические условия» ГОСТ 33228-2015 «Трубы стальные сварные общего назначения. Технические условия» Федеральный закон 162-ФЗ «О стандартизации в Российской Федерации» ГОСТ 33259-2015 «Фланцы арматуры, соединительных частей и трубопроводов на номинальное давление до PN 250. Конструкция, размеры и общие технические требования» ГОСТ Р 56594-2015 «Трубы бесшовные горячедеформированные из коррозионно-стойкой высоколегированной стали. Технические условия» ГОСТ 10692-2015 «Трубы стальные, чугунные и соединительные детали к ним. Приемка, маркировка, упаковка, транспортирование и хранение» СП 227.1326000.2014 «Пересечения железнодорожных линий с линиями транспорта и инженерными сетями» ГОСТ 9.602-2016 «Единая система защиты от коррозии и старения. Сооружения подземные. Общие требования к защите от коррозии» ГОСТ 4543-2016 «Металлопродукция из конструкционной легированной стали. Технические условия» СП 28.13330.2017 «Защита строительных конструкций от коррозии» ГОСТ 34094-2017 «Трубы стальные. Отделка концов труб и соединительных деталей под сварку. Общие технические требования» ГОСТ Р 55472-2019 «Системы газораспределительные. Сети газораспределения природного газа. Часть 0. Общие положения» ГОСТ Р 52289-2019 «Технические средства организации дорожного движения. Правила применения дорожных знаков, разметки, светофоров, дорожных ограждений и направляющих устройств» ГОСТ Р 53865-2019 «Системы газораспределительные. Термины и определения» ГОСТ Р 55474-2013 «Системы газораспределительные. Требования к сетям газораспределения. Часть 2. Стальные газопроводы»
