Скачать ТУ 3615-132-00220302-2008 Резервуары шаровые для сжиженных углеводородных газов. Технические условия

Дата актуализации: 01.01.2021

ТУ 3615-132-00220302-2008

Резервуары шаровые для сжиженных углеводородных газов. Технические условия

Обозначение:	ТУ 3615-132-00220302-2008
Обозначение англ:	TU 3615-132-00220302-2008
Статус:	введен впервые
Название рус.:	Резервуары шаровые для сжиженных углеводородных газов. Технические условия
Дата добавления в базу:	01.01.2021
Дата актуализации:	01.01.2021
Дата введения:	01.03.2008
Область применения:	Технические условия распространяются на шаровые резервуары для хранения сжиженных углеводородных газов пропана и бутана технического или широкой фракции легких углеводородов при температуре стенок от минус 60 градусов Цельсия до плюс 50 градусов Цельсия, устанавливаемые на предприятиях нефтеперерабатывающей, нефтехимической, газовой промышленности, на газонаполнительных базах-станциях.

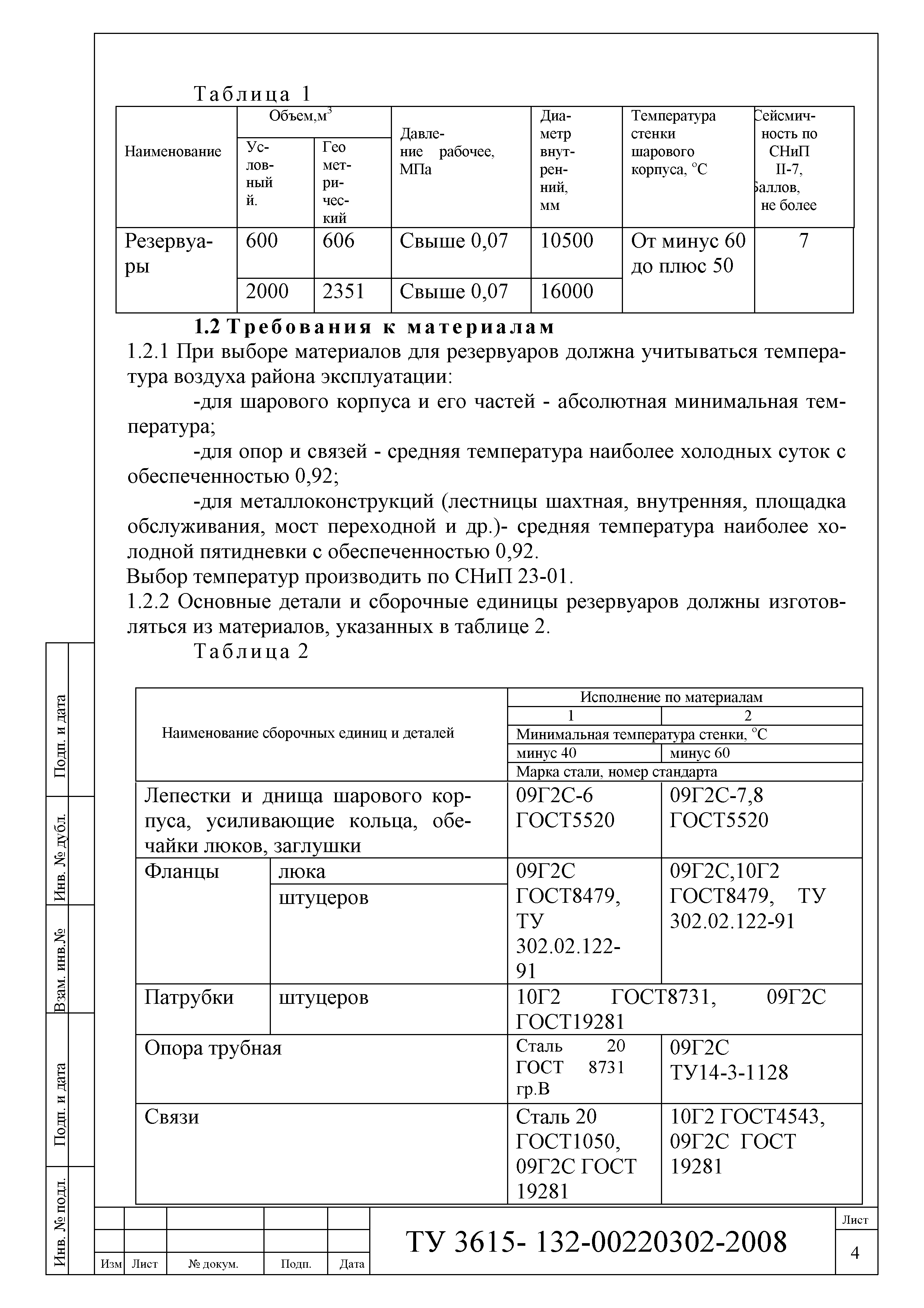

Оглавление:	1 Технические требования    1.1 Основные параметры, размеры и характеристики    1.2 Требования к материалам    1.3 Требования надежности    1.4 Требования к конструированию и изготовлению    1.5 Комплектность    1.6 Маркировка    1.7 Окраска, консервация и упаковка 2 Требования безопасности и охрана окружающей среды 3 Правила приемки 4 Методы контроля 5 Транспортирование и хранение 6 Указание по эксплуатации 7 Гарантии изготовителя Приложение А. Ссылочные нормативные документы
Разработан:	ОАО ВНИИНЕФТЕМАШ
Утверждён:	07.02.2008 ОАО ВНИИНЕФТЕМАШ

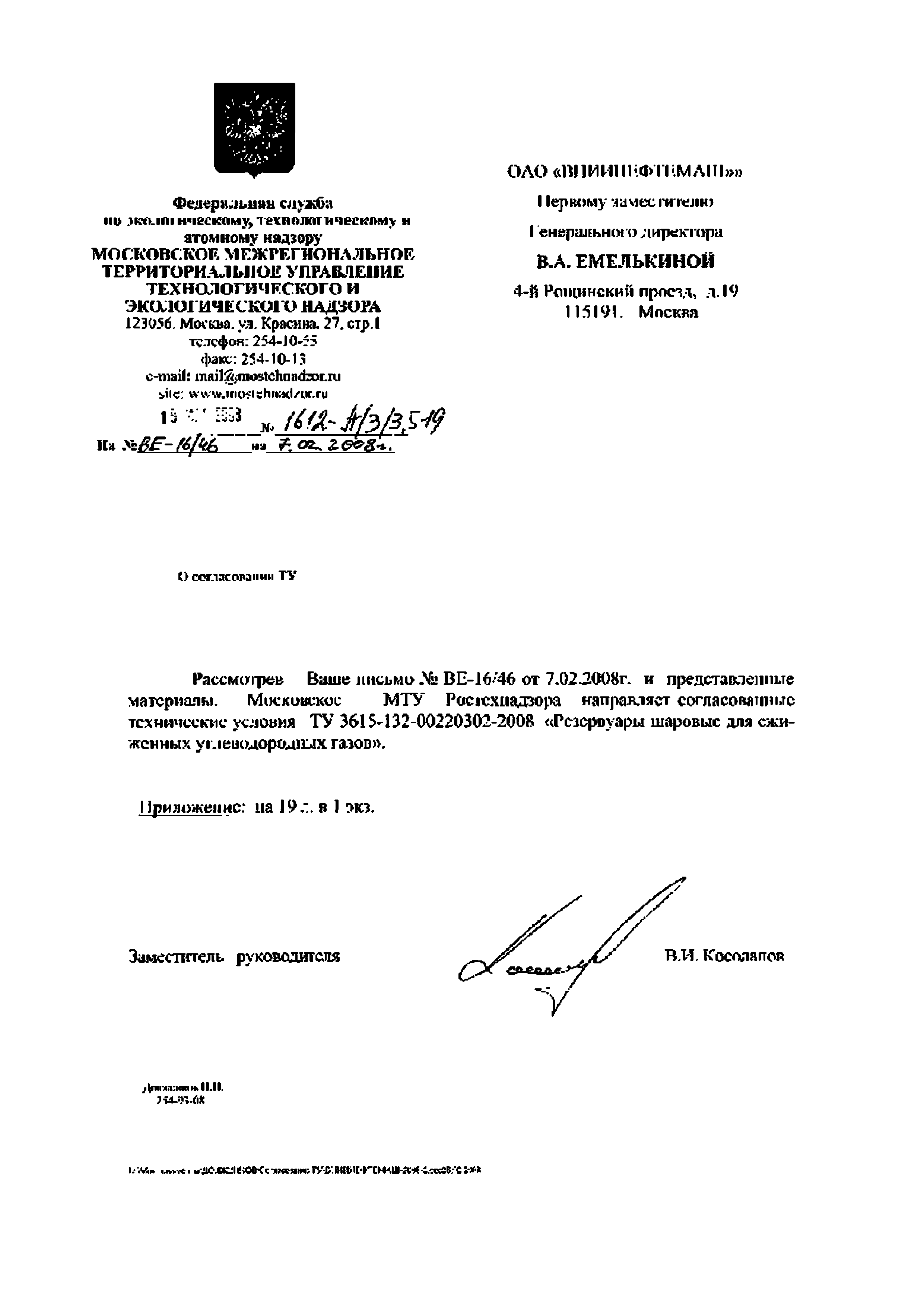

Принят:	19.01.2008 Руководитель Московского МТУ Ростехнадзора ООО ОМЗ Нефтегазовые проекты (Ижорские заводы)
Список изменений:	№ 1

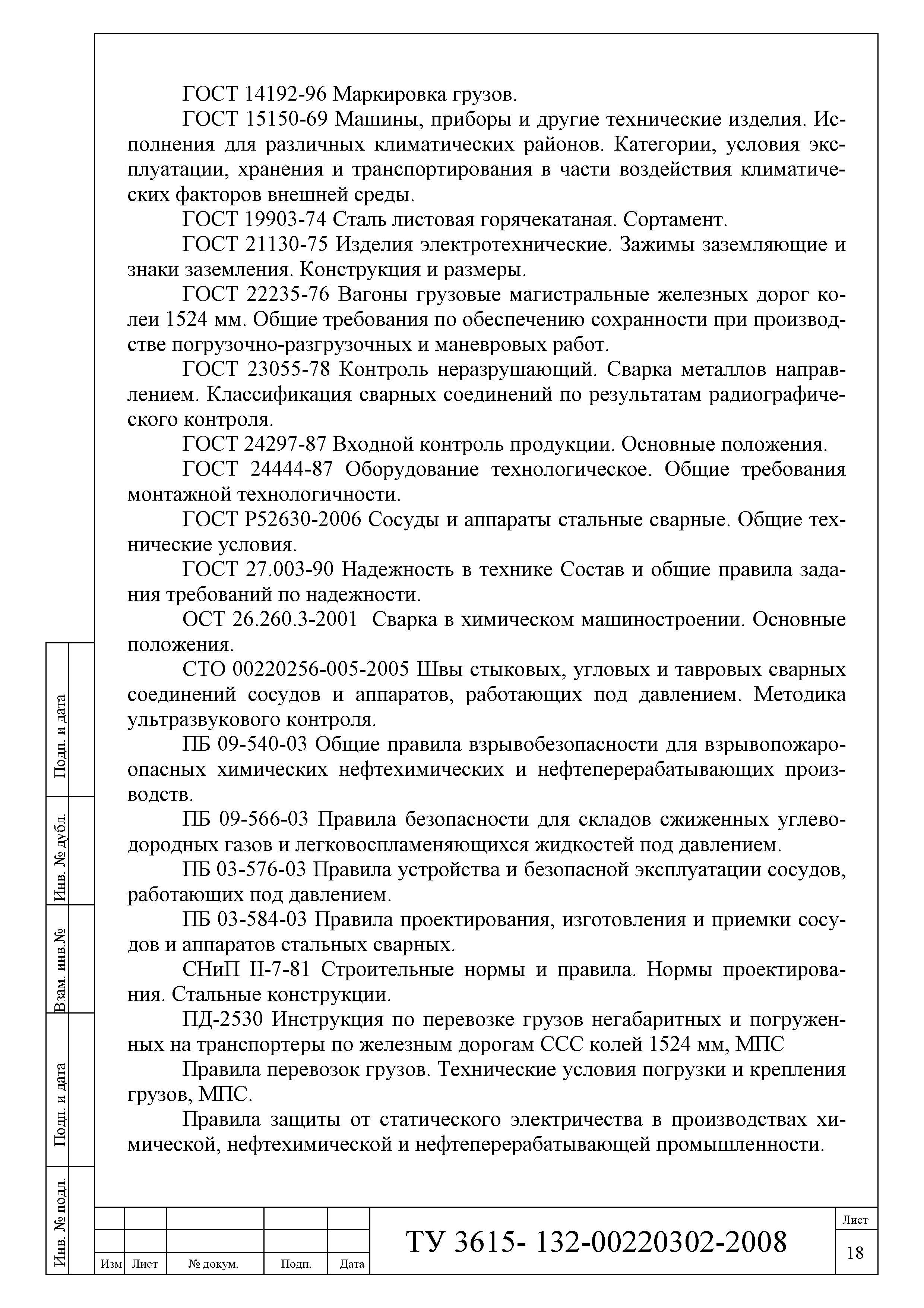

Нормативные ссылки:	СНиП II-7-81* «Строительство в сейсмических районах» ГОСТ 1050-88 «Прокат сортовой, калиброванный, со специальной отделкой поверхности из углеродистой качественной конструкционной стали. Общие технические условия» ГОСТ 5520-79 «Прокат листовой из углеродистой, низколегированной и легированной стали для котлов и сосудов, работающих под давлением. Технические условия» ГОСТ 7512-82 «Контроль неразрушающий. Соединения сварные. Радиографический метод» ГОСТ 19903-74 «Прокат листовой горячекатаный. Сортамент» ГОСТ 15150-69 «Машины, приборы и другие технические изделия. Исполнения для различных климатических районов. Категории, условия эксплуатации, хранения и транспортирования в части воздействия климатических факторов внешней среды» ГОСТ 12.1.004-91 «Система стандартов безопасности труда. Пожарная безопасность. Общие требования» ГОСТ 12.1.005-88 «Система стандартов безопасности труда. Общие санитарно-гигиенические требования к воздуху рабочей зоны» ГОСТ 12.1.007-76 «Система стандартов безопасности труда. Вредные вещества. Классификация и общие требования безопасности» ГОСТ 12.1.010-76 «Система стандартов безопасности труда. Взрывобезопасность. Общие требования» ГОСТ 24297-87 «Входной контроль продукции. Основные положения» ГОСТ 9.032-74 «Единая система защиты от коррозии и старения. Покрытия лакокрасочные. Группы, технические требования и обозначения» ГОСТ 8018-70 «Лак электроизоляционный пропиточный ГФ-95. Технические условия» ГОСТ 14192-96 «Маркировка грузов» ГОСТ 12.2.003-91 «Система стандартов безопасности труда. Оборудование производственное. Общие требования безопасности» ГОСТ 427-75 «Линейки измерительные металлические. Технические условия» ГОСТ 8828-89 «Бумага-основа и бумага двухслойная водонепроницаемая упаковочная. Технические условия» ГОСТ 9.014-78 «Единая система защиты от коррозии и старения. Временная противокоррозионная защита изделий. Общие требования» ГОСТ 8479-70 «Поковки из конструкционной углеродистой и легированной стали. Общие технические условия» ГОСТ 23055-78 «Контроль неразрушающий. Сварка металлов плавлением. Классификация сварных соединений по результатам радиографического контроля» ГОСТ 8731-74 «Трубы стальные бесшовные горячедеформированные. Технические требования» ГОСТ 4543-71 «Прокат из легированной конструкционной стали. Технические условия» ГОСТ 12971-67 «Таблички прямоугольные для машин и приборов. Размеры» ГОСТ 27.003-90 «Надежность в технике. Состав и общие правила задания требований по надежности» ГОСТ 2405-88 «Манометры, вакуумметры, мановакуумметры, напоромеры, тягомеры и тягонапоромеры. Общие технические условия» ГОСТ 5494-95 «Пудра алюминиевая. Технические условия» ГОСТ 22235-76 «Вагоны грузовые магистральных железных дорог колеи 1520 мм. Общие требования по обеспечению сохранности при производстве погрузочно-разгрузочных и маневровых работ» ГОСТ 6465-76 «Эмали ПФ-115. Технические условия» ГОСТ 12.2.085-2002 «Сосуды, работающие под давлением. Клапаны предохранительные. Требования безопасности» ПБ 09-566-03 «Правила безопасности для складов сжиженных углеводородных газов и легковоспламеняющихся жидкостей под давлением» ПБ 09-540-03 «Общие правила взрывобезопасности для взрывопожароопасных химических, нефтехимических и нефтеперерабатывающих производств» ГОСТ 21130-75 «Изделия электротехнические. Зажимы заземляющие и знаки заземления. Конструкция и размеры» ГОСТ 24444-87 «Оборудование технологическое. Общие требования монтажной технологичности» ПБ 03-576-03 «Правила устройства и безопасной эксплуатации сосудов, работающих под давлением» ПБ 03-584-03 «Правила проектирования, изготовления и приемки сосудов и аппаратов стальных сварных» «Технические условия погрузки и крепления грузов» ОСТ 26.260.3-2001 «Сварка в химическом машиностроении. Основные положения» ГОСТ Р 52630-2006 «Сосуды и аппараты стальные сварные. Общие технические условия» СТО 00220256-005-2005 «Швы стыковых, угловых и тавровых сварных соединений сосудов и аппаратов, работающих под давлением. Методика ультразвукового контроля» «Правила защиты от статического электричества в производствах химической, нефтехимической и нефтеперерабатывающей промышленности» ОСТ 26.260.454-99 «Прокладки спирально-навитые. Типы и размеры. Общие технические требования» ТУ 14-3-1128-82 «Трубы стальные бесшовные горячедеформированные для газопроводов газлифтных систем и обустройства газовых месторождений. Технические условия» ОСТ 26.260.463-99 «Прокладки асбометаллические для фланцев арматуры. Конструкция, размеры и общие технические требования» ГОСТ 19281-89 «Прокат из стали повышенной прочности. Общие технические условия» РД 03-615-03 «Порядок применения сварочных технологий при изготовлении, монтаже, ремонте и реконструкции технических устройств для опасных производственных объектов» ГОСТ 7502-98 «Рулетки измерительные металлические. Технические условия» СНиП 23-01-99* «Строительная климатология» ПБ 03-273-99 «Правила аттестации сварщиков и специалистов сварочного производства» ГОСТ 23170-78 «Упаковка для изделий машиностроения. Общие требования» ГОСТ 15180-86 «Прокладки плоские эластичные. Основные параметры и размеры» ГОСТ 28759.6-90 «Прокладки из неметаллических материалов. Конструкция и размеры. Технические требования» ГОСТ 28759.7-90 «Прокладки асбометаллические. Конструкция и размеры. Технические требования» ГОСТ 481-80 «Паронит и прокладки из него. Технические условия» СНиП III-18-75 «Металлические конструкции»

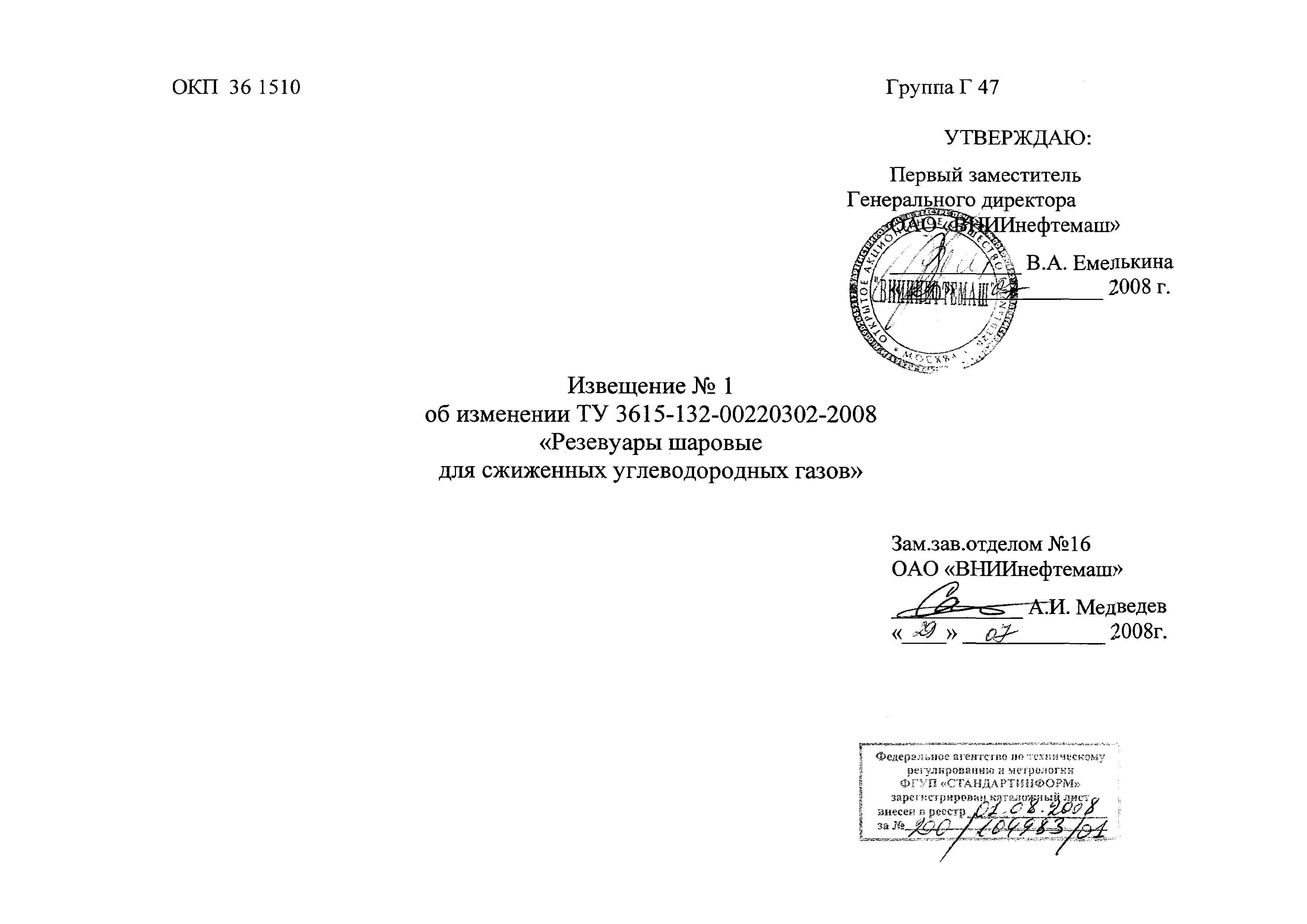

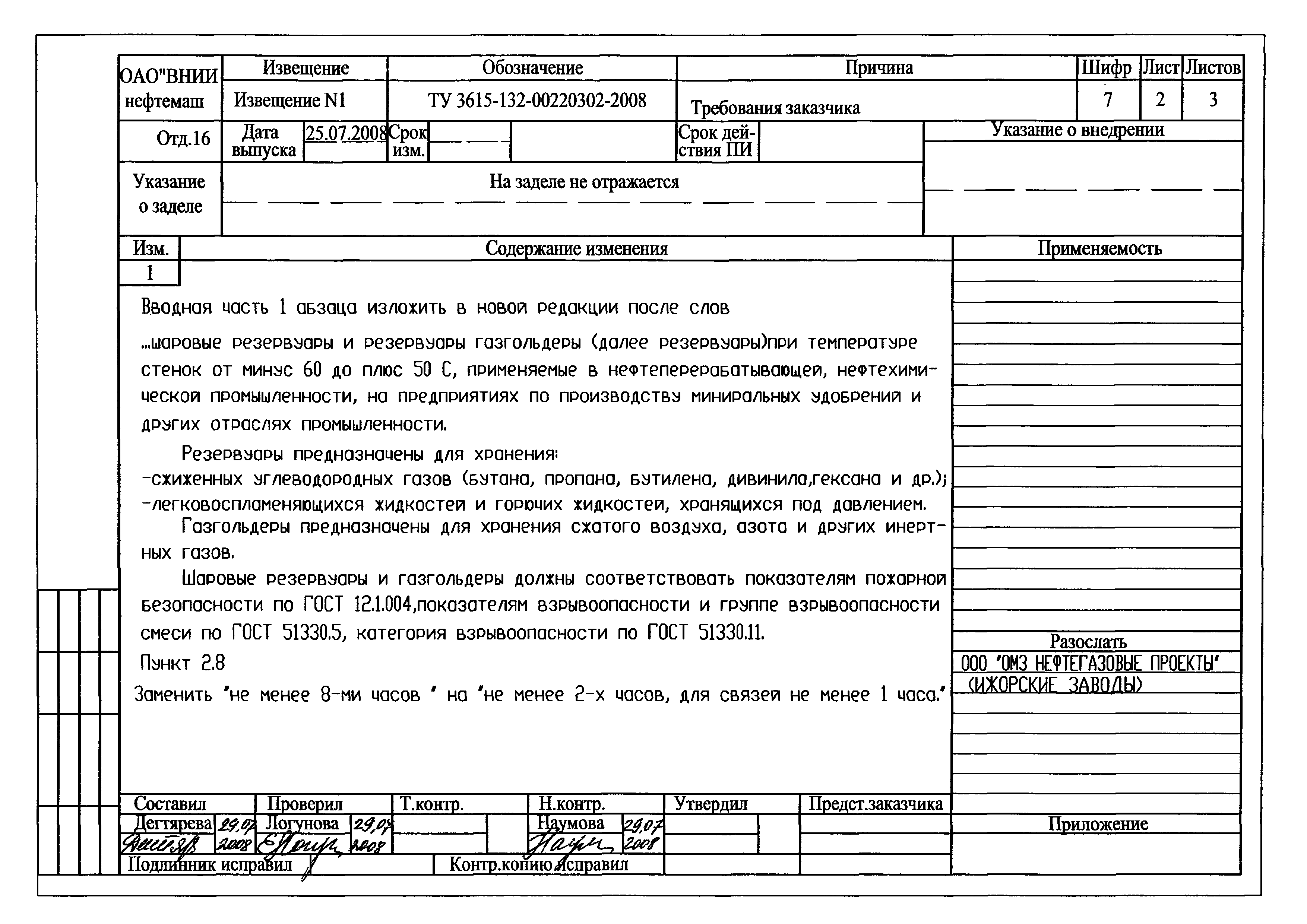

Текстовое изменение № 1
