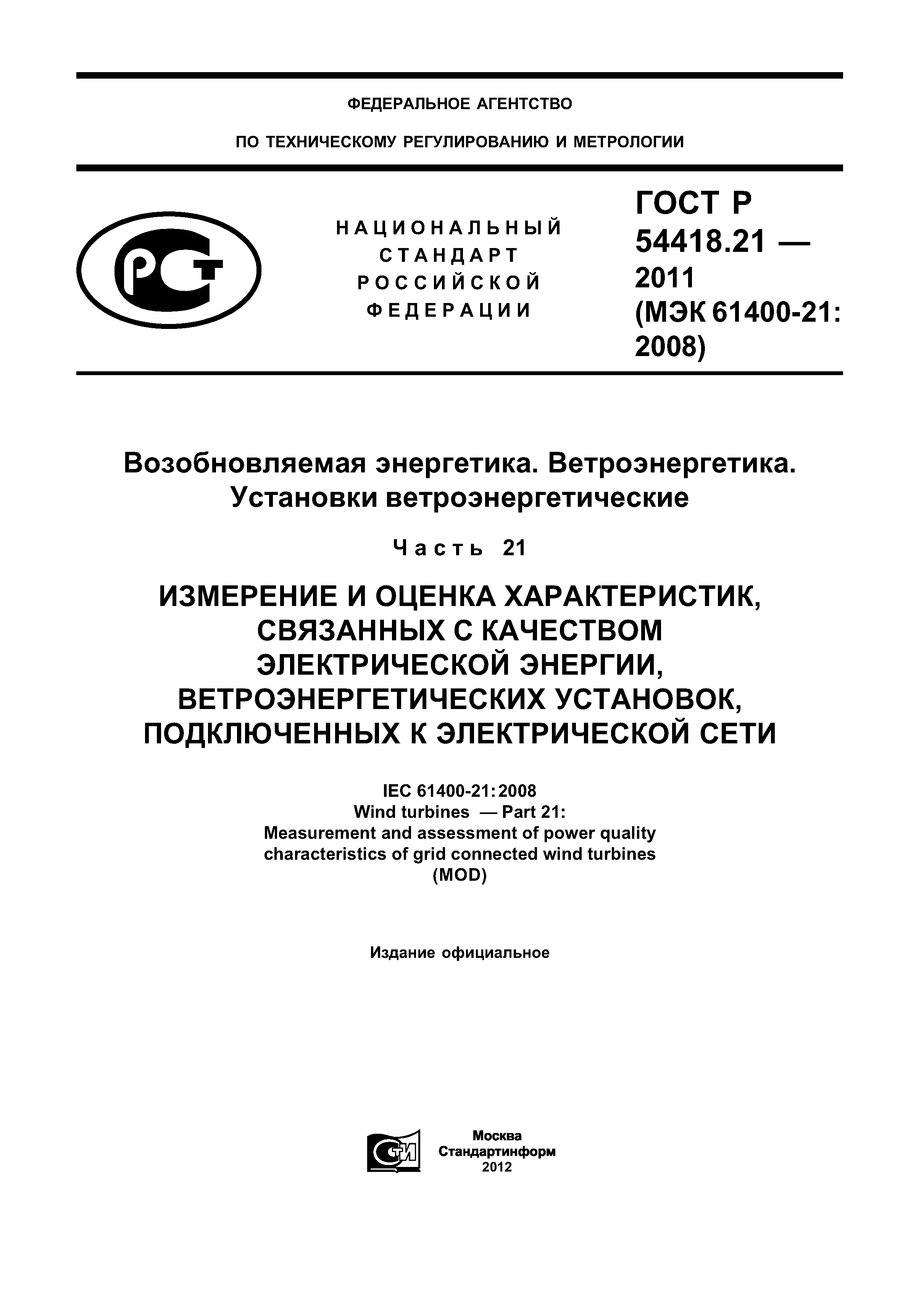

ГОСТ Р 54418.21-2011

Возобновляемая энергетика. Ветроэнергетика. Установки ветроэнергетические. Часть 21. Измерение и оценка характеристик, связанных с качеством электрической энергии, ветроэнергетических установок, подключенных к электрической сети

Обозначение:	ГОСТ Р 54418.21-2011
Обозначение англ:	GOST R 54418.21-2011
Статус:	введен впервые
Название рус.:	Возобновляемая энергетика. Ветроэнергетика. Установки ветроэнергетические. Часть 21. Измерение и оценка характеристик, связанных с качеством электрической энергии, ветроэнергетических установок, подключенных к электрической сети
Название англ.:	Renewable power engineering. Wind power engineering. Wind turbines. Part 21. Measurement and assessment of power quality characteristics of grid connected wind turbines
Дата добавления в базу:	01.09.2013
Дата актуализации:	01.01.2021
Дата введения:	01.07.2012
Область применения:	Стандарт устанавливает: - характеристики, значения которых должны быть определены для применения ветроэнергетических установок (ВЭУ), подключенных к электрической сети, с тем, чтобы сделать вывод о качестве электрической энергии, поставляемой ВЭУ, а также требования к этим характеристикам; - порядок проведения измерений для количественного определения характеристик; - порядок оценки соответствия требованиям к качеству электрической энергии, включая оценку качества электрической энергии, поставляемой ВЭУ конкретного вида, расположенной на заданной площадке, а также, возможно, при групповом размещении.

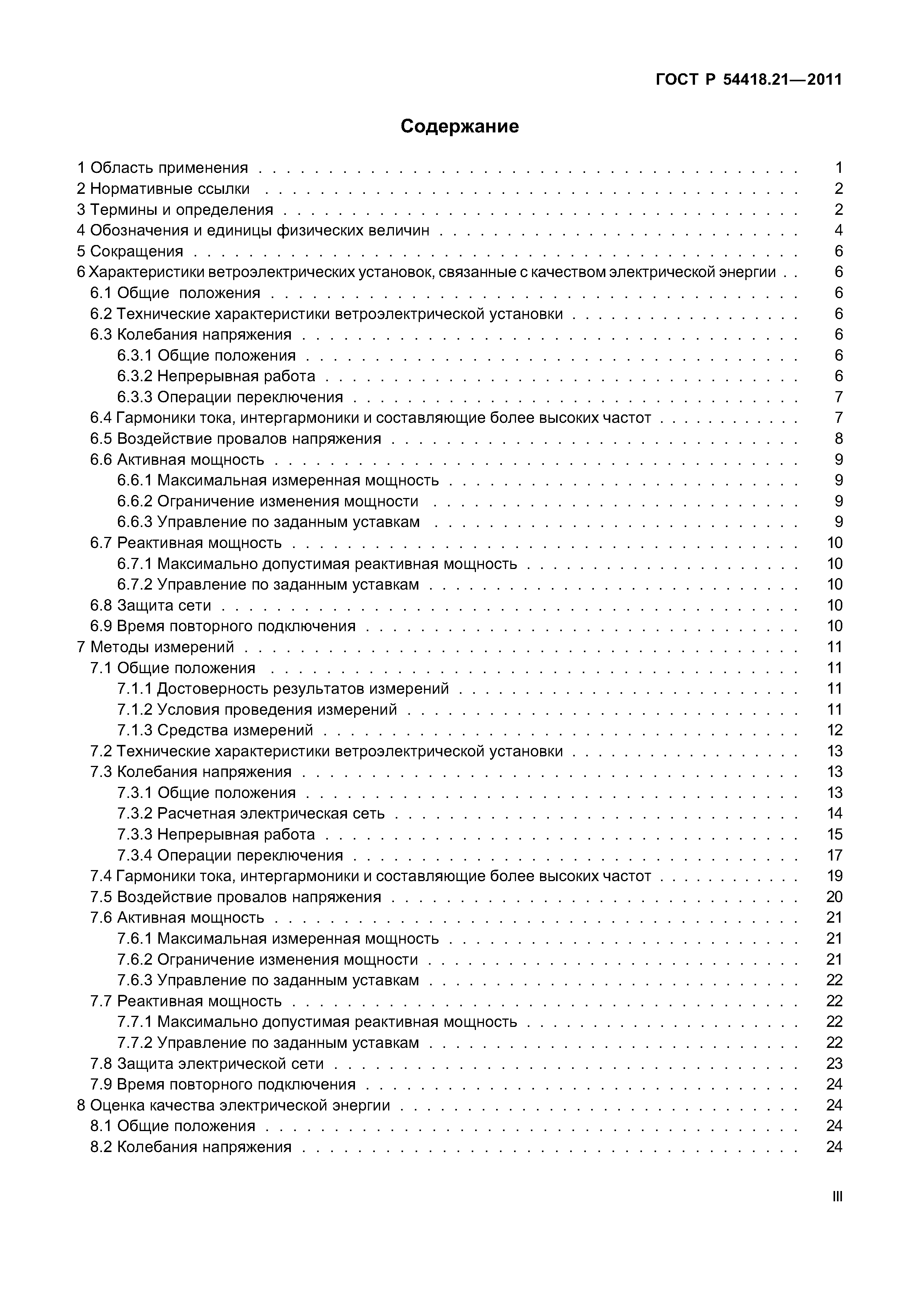

Оглавление:	1 Область применения 2 Нормативные ссылки 3 Термины и определения 4 Обозначения и единицы физических величин 5 Сокращения 6 Характеристики ветроэлектрических установок, связанные с качеством электрической энергии    6.1 Общие положения    6.2 Технические характеристики ветроэлектрической установки    6.3 Колебания напряжения       6.3.1 Общие положения       6.3.2 Непрерывная работа       6.3.3 Операции переключения    6.4 Гармоники тока, интергармоники и составляющие более высоких частот    6.5 Воздействие провалов напряжения    6.6 Активная мощность       6.6.1 Максимальная измеренная мощность       6.6.2 Ограничение изменения мощности       6.6.3 Управление по заданным уставкам    6.7 Реактивная мощность       6.7.1 Максимально допустимая реактивная мощность       6.7.2 Управление по заданным уставкам    6.8 Защита сети    6.9 Время повторного подключения 7 Методы измерений    7.1 Общие положения       7.1.1 достоверность результатов измерений       7.1.2 Условия проведения измерений       7.1.3 Средства измерений    7.2 Технические характеристики ветроэлектрической установки    7.3 Колебания напряжения       7.3.1 Общие положения       7.3.2 Расчетная электрическая сеть       7.3.3 Непрерывная работа       7.3.4 Операции переключения    7.4 Гармоники тока, интергармоники и составляющие более высоких частот    7.5 Воздействие провалов напряжения    7.6 Активная мощность       7.6.1 Максимальная измеренная мощность       7.6.2 Ограничение изменения мощности       7.6.3 Управление по заданным уставкам    7.7 Реактивная мощность       7.7.1 Максимально допустимая реактивная мощность       7.7.2 Управление по заданным уставкам    7.8 Защита электрической сети    7.9 Время повторного подключения 8 Оценка качества электрической энергии    8.1 Общие положения    8.2 Колебания напряжения       8.2.1 Общие положения       8.2.2 Непрерывная работа       8.2.3 Операции переключения    8.3 Гармоники тока, интергармоники и составляющие более высоких частот Приложение А (справочное) Форма отчета об испытаниях Приложение В (справочное) Колебания напряжения и фликер Приложение С (справочное) Измерение напряжения, активной и реактивной мощности Приложение ДА (справочное) Сведения о соответствии ссылочных национальных стандартов международным стандартам, использованным в качестве ссылочных в примененном международном стандарте Библиография
Разработан:	ВНИИНМАШ
Утверждён:	28.09.2011 Федеральное агентство по техническому регулированию и метрологии (341-ст)
Издан:	Стандартинформ (2012 г. )
Нормативные ссылки:	ГОСТ 13109-97 «Электрическая энергия. Совместимость технических средств электромагнитная. Нормы качества электрической энергии в системах электроснабжения общего назначения» ГОСТ Р ИСО 9000-2001 «Системы менеджмента качества. Основные положения и словарь» ГОСТ Р ИСО/МЭК 17025-2000 «Общие требования к компетентности испытательных и калибровочных лабораторий» ГОСТ 30372-95 «Совместимость технических средств электромагнитная. Термины и определения» ГОСТ Р 50392-92 «Арматура для компенсаторов и уплотнений сильфонных металлических. Типы, основные параметры и размеры, общие технические требования» ГОСТ Р 51237-98 «Нетрадиционная энергетика. Ветроэнергетика. Термины и определения» ГОСТ Р 51317.4.15-99 «Совместимость технических средств электромагнитная. Фликерметр. Технические требования и методы испытаний» ГОСТ 1983-2001 «Трансформаторы напряжения. Общие технические условия» ГОСТ 7746-2001 «Трансформаторы тока. Общие технические условия» ГОСТ Р 51317.3.12-2006 «Совместимость технических средств электромагнитная. Ограничение гармонических составляющих тока, создаваемых техническими средствами с потребляемым током более 16 А, но не более 75 А (в одной фазе), подключаемыми к низковольтным системам электроснабжения общего назначения. Нормы и методы испытаний» ГОСТ Р 51317.3.3-2008 «Совместимость технических средств электромагнитная. Ограничение изменений напряжения, колебаний напряжения и фликера в низковольтных системах электроснабжения общего назначения. Технические средства с потребляемым током не более 16 А (в одной фазе), подключаемые к электрической сети при несоблюдении определенных условий подключения. Нормы и методы испытаний» ГОСТ Р 51317.4.30-2008 «Электрическая энергия. Совместимость технических средств электромагнитная. Методы измерений показателей качества электрической энергии» ГОСТ Р 1.0-2004 «Стандартизация в Российской Федерации. Основные положения» ГОСТ Р 1.5-2004 «Стандартизация в Российской Федерации. Стандарты национальные Российской Федерации. Правила построения, изложения, оформления и обозначения» ГОСТ Р ИСО/МЭК 17025-2006 «Общие требования к компетентности испытательных и калибровочных лабораторий» ГОСТ Р ИСО 9000-2008 «Системы менеджмента качества. Основные положения и словарь» ГОСТ Р 51317.4.7-2008 «Совместимость технических средств электромагнитная. Общее руководство по средствам измерений и измерениям гармоник и интергармоник для систем электроснабжения и подключаемых к ним технических средств» ГОСТ Р 51317.4.15-2012 «Совместимость технических средств электромагнитная. Фликерметр. Функциональные и конструктивные требования» Федеральный закон 184-ФЗ «О техническом регулировании»
