Государственный производственный комитет по транспортному строительству СССР Министерство путей сообщения СССР	Ведомственные строительные нормы	ВСН 94-63
		Взамен "Технических указаний по устройству и укладке верхнего строения железнодорожного пути", утвержденных МПС СССР в 1953 г.
	Технические указания по устройству и укладке верхнего строения железнодорожного пути

Внесены Всесоюзным научно-исследовательским институтом транспортного строительства (ЦНИИСом)

Утверждены 4 сентября 1963 г. Приказом N 149-р Государственным производственным комитетом по транспортному строительству СССР и Приказом N П-22753 Министерством путей сообщения СССР

Срок введения - с 1 апреля 1964 г.

Радиус круговой кривой, м	Ширина рельсовой колеи, мм	Длина переходной кривой, м
		40	50	60	70	80	90	100	110	120	130	140	150	160
200	1540	17	23	28	34	40	48	51	57	63	-	-	-	-
250	1540	23	30	37	44	51	58	66	73	80	87	94	101	109
300	1530	28	37	45	54	63	71	80	88	97	105	114	123	131
349	1530	34	44	54	64	74	84	94	104	114	124	134	144	154

Радиус кривой, м	Средневзвешенная скорость движения поездов на участке, км|ч
	30	40	50	60	70	75	80	85	90	95	100	105	110	115	120
200	55	100	150	-	-	-	-	-	-	-	-	-	-	-	-
250	45	80	125	150	-	-	-	-	-	-	-	-	-	-	-
300	40	65	105	150	-	-	-	-	-	-	-	-	-	-	-
350	30	55	90	130	150	-	-	-	-	-	-	-	-	-	-
400	30	50	80	110	150	-	-	-	-	-	-	-	-	-	-
500	25	40	60	90	120	140	150	-	-	-	-	-	-	-	-
600	20	35	50	75	100	120	130	150	-	-	-	-	-	-	-
700	15	30	45	65	90	100	115	130	145	150	-	-	-	-	-
800	15	25	40	55	75	90	100	110	125	140	150	-	-	-	-
900	15	20	35	50	70	80	90	100	110	125	140	150	-	-	-
1000	10	20	30	45	60	70	80	90	100	110	125	140	150	-	-
1200	10	15	25	40	50	60	65	75	85	95	105	115	125	140	150
1500	10	15	20	30	40	45	55	60	70	75	85	90	100	110	120
1600	5	15	20	30	40	45	50	55	65	70	80	85	95	100	110
1800	5	10	15	25	35	40	45	50	55	65	70	75	85	90	100
2000	5	10	15	20	30	35	40	45	50	55	65	70	75	85	90
2500	5	10	15	20	25	30	30	35	40	45	50	55	60	65	75
3000	5	5	10	15	20	25	25	30	35	40	40	45	50	55	60
4000	5	5	10	10	15	20	20	25	25	30	30	35	40	40	45

Радиус кривой, м	Категория линии
	I			II			III			IV
	Зоны скоростей
	1	2	3	1	2	3	1	2	3	1	2	3
4000	60 - 40	40 - 20	20	40 - 20	20	20	20	-	-	-	-	-
3000	80 - 60	40	20	40	40 - 20	20	20	20 - 0	-	-	-	-
2500	80 - 60	40	40 - 20	60 - 40	40 - 20	20	40 - 20	20 - 0	-	-	-	-
2000	100 - 80	60 - 40	40 - 20	80 - 60	40	40 - 20	40 - 20	20 - 0	20 - 0	20 - 0	20 - 0	20 - 0
1800	120 - 100	60	40 - 20	80 - 60	60 - 40	40 - 20	40 - 20	20	20 - 0	20 - 0	20 - 0	20 - 0
1500	140 - 120	80 - 60	40 - 20	100 - 80	60 - 40	40 - 20	40 - 20	40 - 20	20 - 0	20 - 0	20 - 0	20 - 0
1200	180 - 140	100 - 80	60 - 40	120 - 100	80 - 60	40 - 20	60 - 40	40 - 20	20 - 0	20 - 0	20 - 0	20 - 0
1000	200 - 160	120 - 100	60 - 40	160 - 120	80 - 60	60 - 20	60 - 40	40 - 20	20	20	20	20
800	200 - 160	160 - 120	80 - 60	180 - 140	100 - 80	60 - 40	80 - 40	60 - 40	40 - 20	20	20	20
700	180 - 140	180 - 140	100 - 60	180 - 140	120 - 100	80 - 40	100 - 60	60 - 40	40 - 20	20	20	20
600	180 - 140	180 - 140	100 - 80	180 - 140	140 - 100	80 - 40	100 - 60	80 - 40	40 - 20	20	20	20
500	160 - 120	160 - 120	140 - 80	160 - 120	160 - 120	100 - 60	120 - 80	80 - 40	40 - 20	20	20	20
400	160 - 120	160 - 120	160 - 100	160 - 120	160 - 120	120 - 60	120 - 80	100 - 60	60 - 40	20	20	20
350	160 - 100	160 - 100	160 - 100	160 - 100	160 - 100	140 - 80	120 - 80	120 - 60	60 - 40	20	20	20
300	160 - 80	160 - 80	160 - 80	160 - 80	160 - 80	160 - 80	120 - 60	120 - 60	80 - 40	40 - 20	40 - 20	40 - 20
250	160 - 80	160 - 80	160 - 80	160 - 80	160 - 80	160 - 80	120 - 60	120 - 60	80 - 40	40 - 20	40 - 20	40 - 20
200	-	-	-	-	-	-	120 - 60	120 - 60	100 - 40	60 - 40	60 - 40	60 - 40
180	-	-	-	-	-	-	-	-	-	60 - 40	60 - 40	60 - 40
150	-	-	-	-	-	-	-	-	-	80 - 60	80 - 60	80 - 60

Радиус кривой, м	Скорости движения, км/ч
	свыше 100	до 100
400 и менее	-	10
400 - 650	6	8
Более 650	4	6

Радиус, м	Стрела, мм	Радиус, м	Стрела, мм	Радиус, м	Стрела, мм
200	250	600	83	1200	42
250	200	650	77	1500	33
300	167	700	71	1800	28
350	143	750	67	2000	25
400	125	800	63	2500	20
450	111	850	59	3000	17
500	100	900	56	4000	12,5
550	91	1000	50	-	-

Категория линии	Направление кривых
	в разные стороны	в одну сторону
I и II	75	100
III и IV	50	50

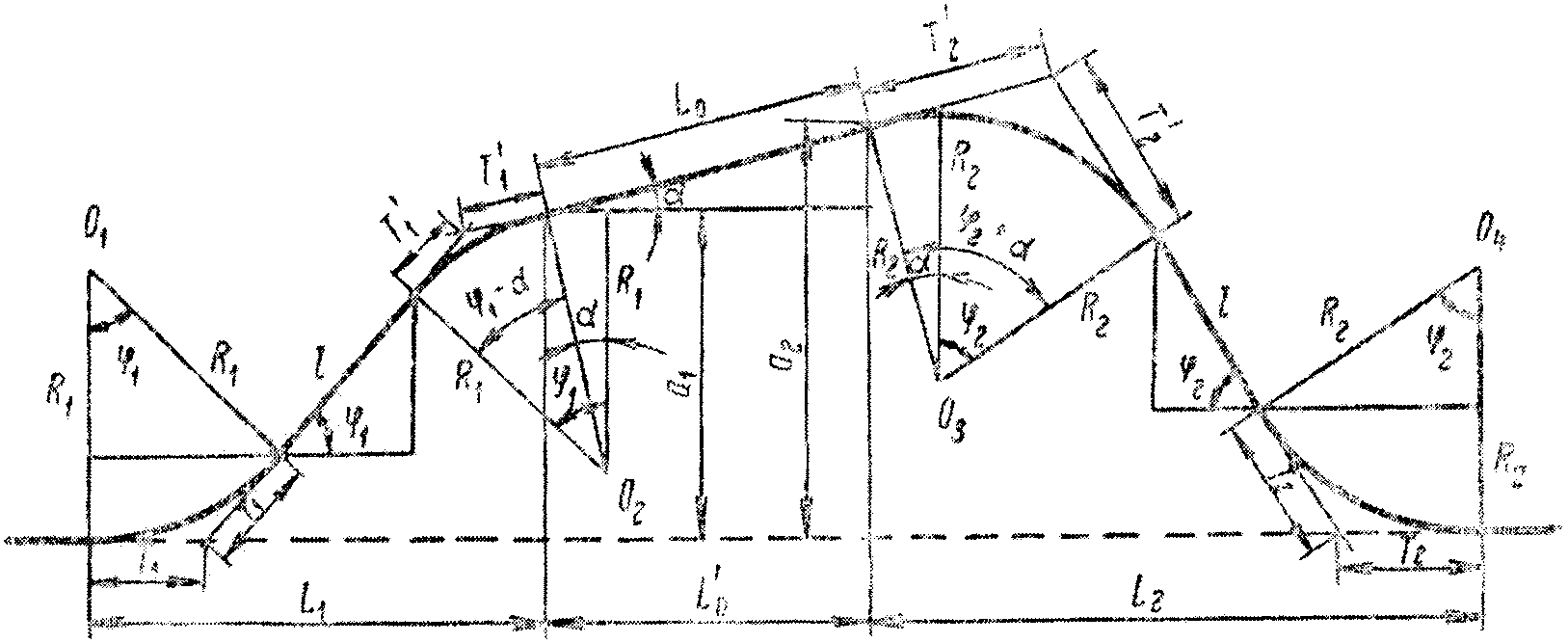

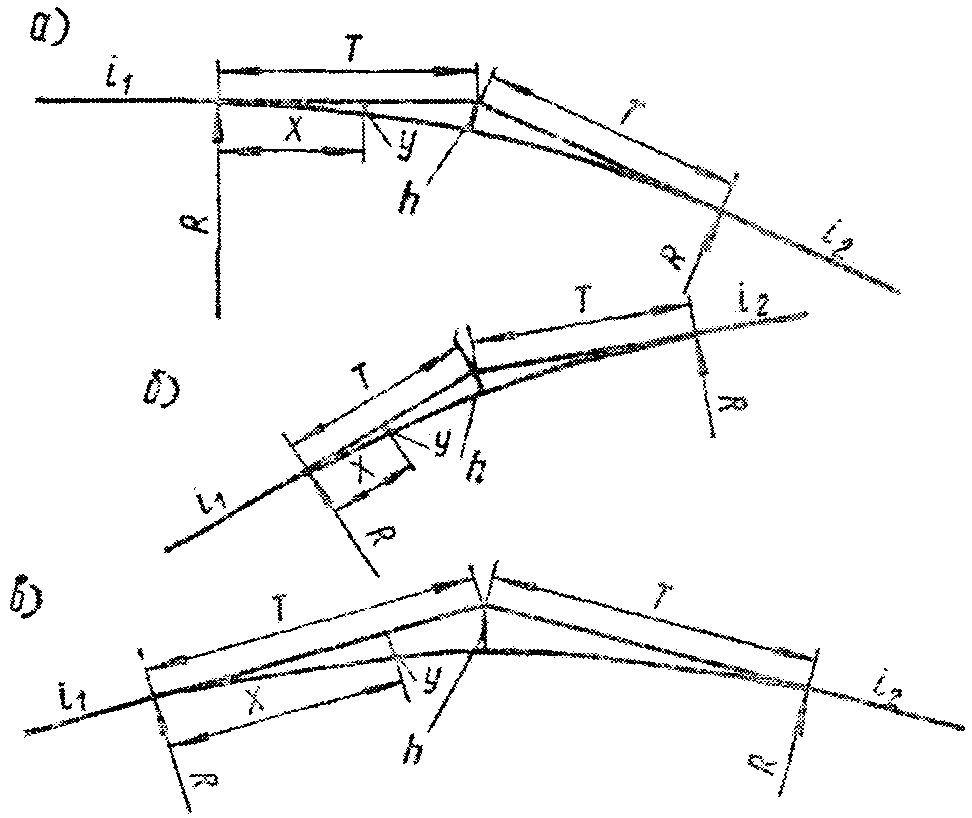

Алгебраическая разность уклонов	Радиус сопрягающей кривой, м
	10000		5000
	Расстояние от вершины угла
	до начала или конца кривой (T), м	до сопрягающей кривой (h), мм	до начала или конца кривой (T), м	до сопрягающей кривой (h), мм
0,003	15	11	7,5	6
0,004	20	20	10	10
0,005	25	31	12,5	16
0,006	30	45	15	23
0,007	35	61	17,5	31
0,008	40	80	20	40
0,009	45	101	22,5	51
0,010	50	125	25	63
0,011	55	151	27,5	76
0,012	60	180	30	90
0,013	65	211	32,5	105
0,014	70	245	35	122

Расстояние x от начала или конца сопрягающей кривой до определяемой точки, м	Радиус кривой, м		Расстояние x от начала или конца сопрягающей кривой до определяемой точки, м	Радиус кривой, м
	10000	5000		10000	5000
5	1	3	40	80	-
10	5	10	45	101	-
15	11	23	50	125	-
20	20	40	55	151	-
25	31	63	60	180	-
30	45	90	65	211	-
35	61	123	70	245	-

Радиус кривой, м	Расчетное возвышение наружного рельса внешнего главного пути, мм	На перегонах		На раздельных пунктах с путевым развитием
		при возвышении наружного рельса внешнего пути более возвышения наружного рельса внутреннего пути	при отсутствии возвышения, или при равных возвышениях наружных рельсов обоих путей, или при возвышении наружного рельса внешнего пути менее возвышения наружного рельса внутреннего пути	при возвышении наружного рельса внешнего пути более возвышения наружного рельса внутреннего пути	при отсутствии возвышения, или при равных возвышениях наружных рельсов обоих путей, или при возвышении наружного рельса внешнего пути менее возвышения наружного рельса внутреннего пути	при отсутствии возвышения наружного рельса на внутреннем пути и наличии возвышения на внешнем пути
1	2	3	4	5	6	7
4000	45	20	20	20	20	80
3000	60	20	20	20	20	110
2500	75	30	30	30	30	130
2000	90	80	40	80	40	170
1800	100	110	40	100	40	190
1500	120	180	70	130	60	220
1200	150	280	140	160	90	280
1000	160	340	170 (220)	190	110 (120)	300
800	160	400	190 (240)	220	130 (140)	330
700	160	420 (440)	200 (250)	240	140 (160)	340
600	160	430 (490)	220 (270)	260 (270)	160 (170)	360
500	160	460 (510)	240 (290)	280 (300)	180 (200)	380
400	160	490 (550)	280 (330)	320 (330)	220 (230)	420
350	160	520 (570)	300 (350)	340 (360)	240 (260)	440
300	160	550 (610)	340 (390)	380 (390)	280 (290)	480
250	160	600 (660)	380 (440)	420 (440)	320 (340)	520
200	160	670 (730)	460 (510)	500 (510)	400 (410)	600

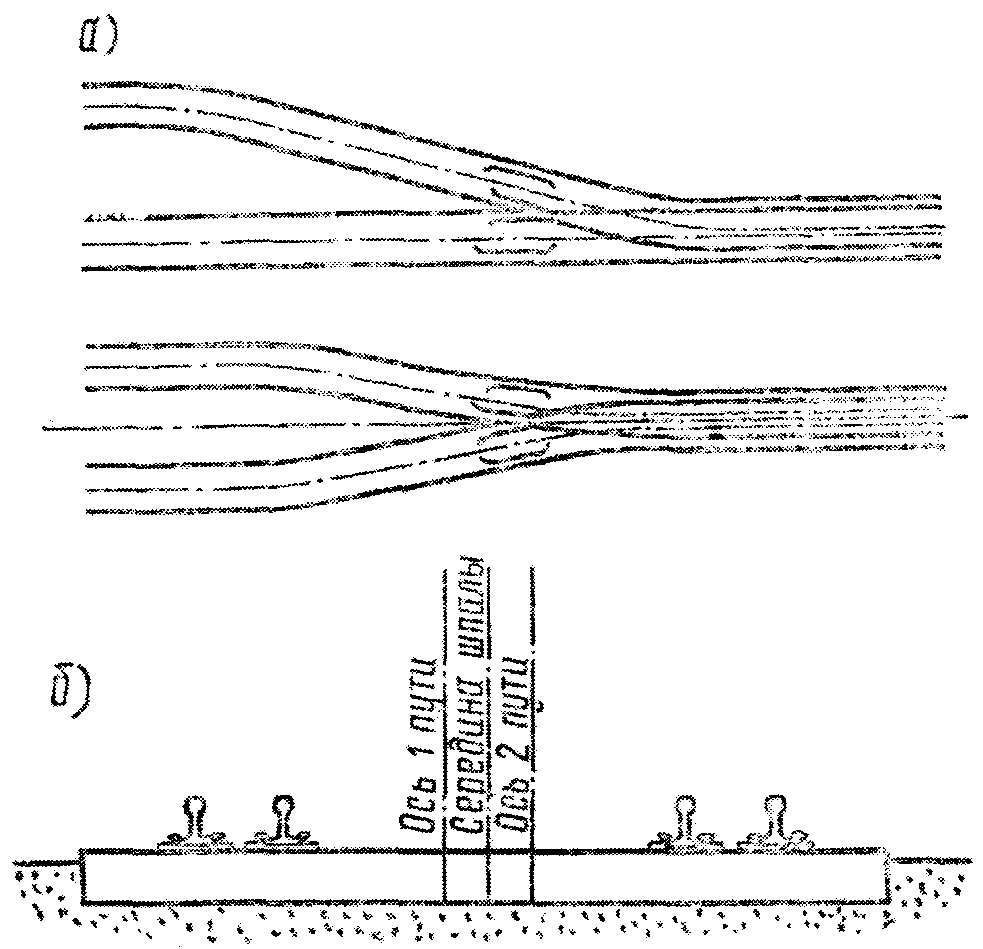

Наименование путей	Междупутье
	нормальное	наименьшее
Главные и смежные с ними	5300	4800
Приемо-отправочные и сортировочные	5300	4800
Второстепенные станционные (кроме перегрузочных)	4800	4500
Тупиковые для перегрузки непосредственно из вагона в вагон (габарит 1-Т)	3650	3600
Между отдельными пучками путей сортировочного парка	6500	5300
Параллельные при устройстве между ними съездов с глухими пересечениями	5300	4800
Между осью стрелочной улицы и соседним путем	5300	5300

Элементы верхнего строения пути	Категория линии
	I и вторые пути	II	III	IV
Тип рельсов	Р65, Р50	Р50	Р43 или старогодные не легче Р50	Р43, Р38 новые или старогодные
Число шпал на 1 км:
а) на прямых и кривых радиусом 1200 м и более	1840	1840 - 1600	1600 - 1440	1600 - 1440
б) в кривых радиусом менее 1200 м	2000	2000 - 1840	1840 - 1600	1810 - 1600

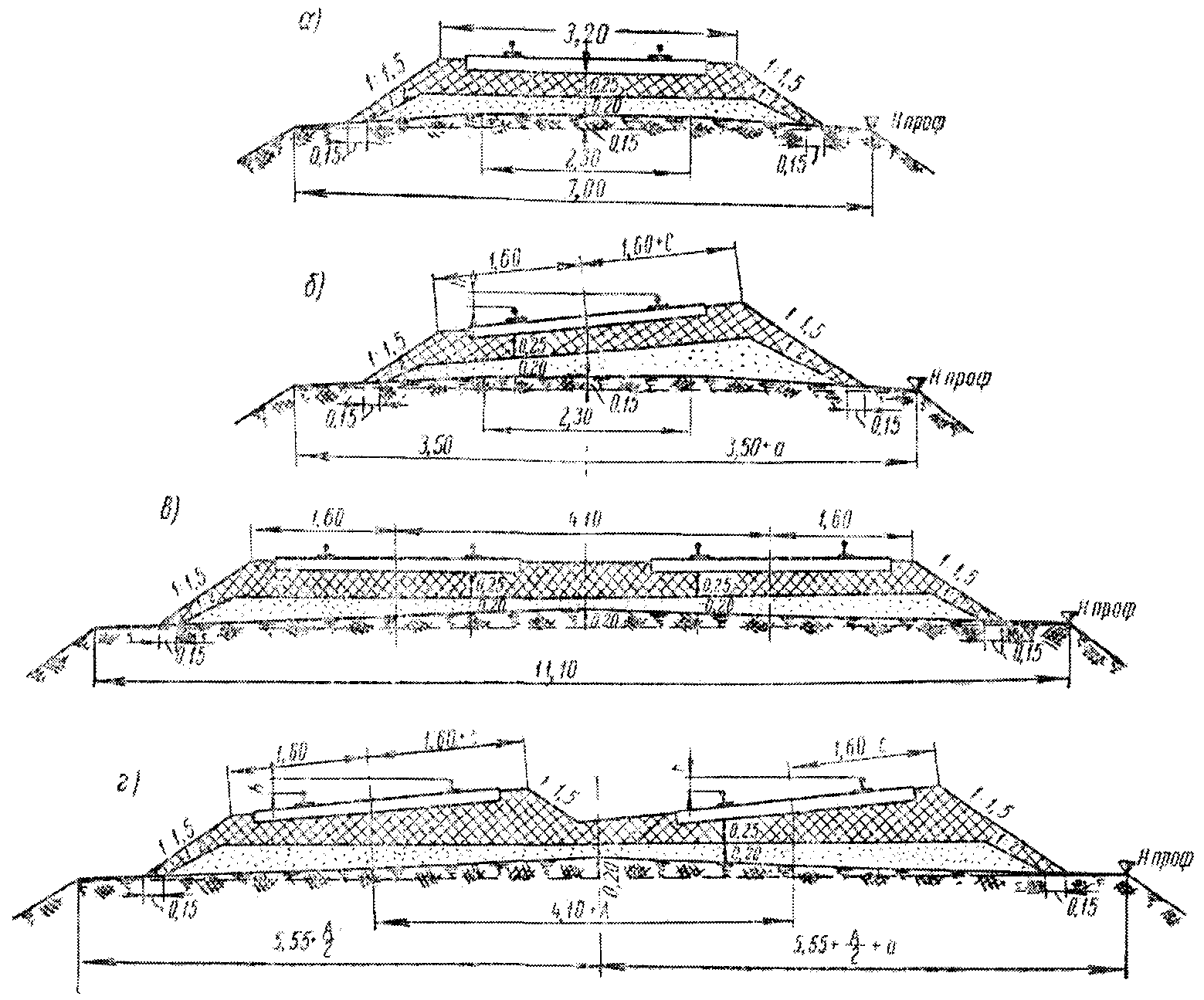

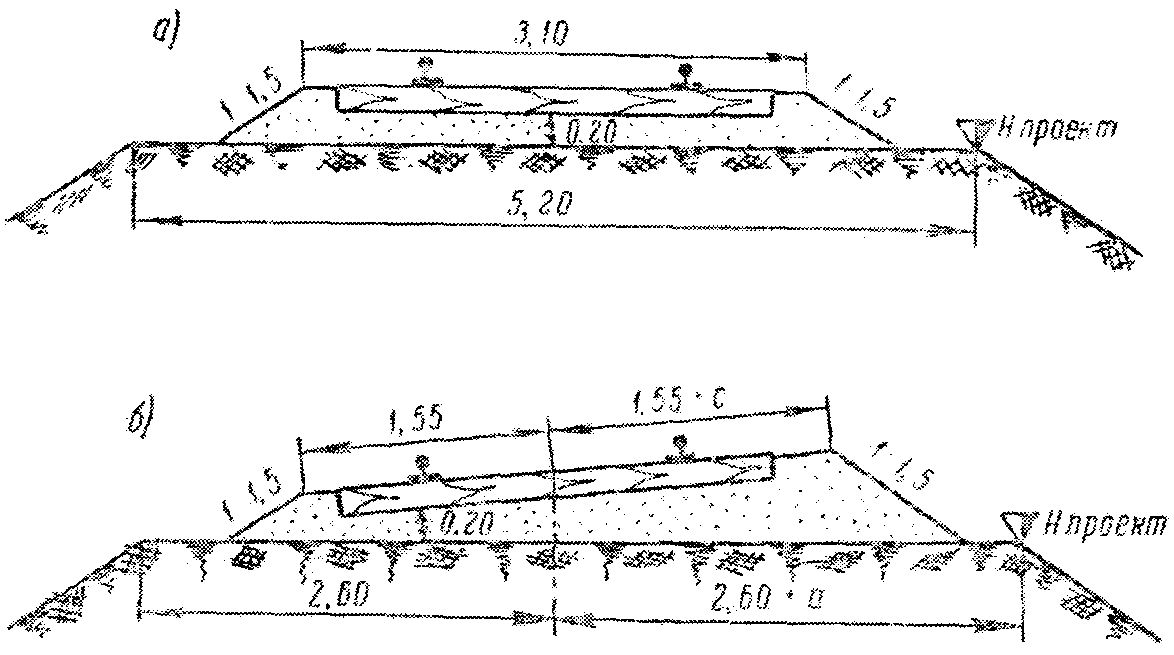

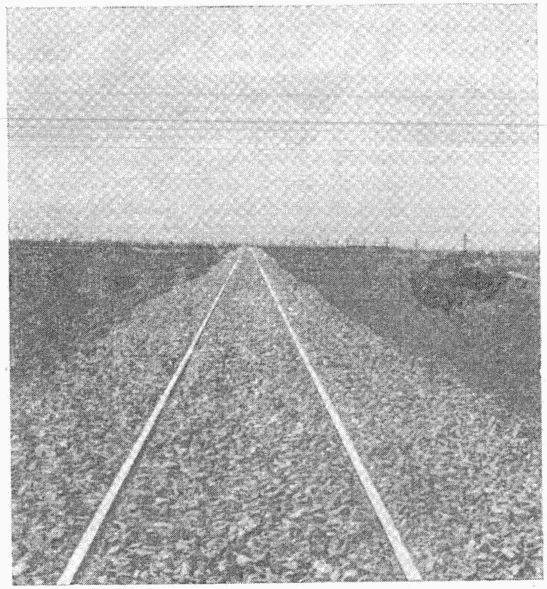

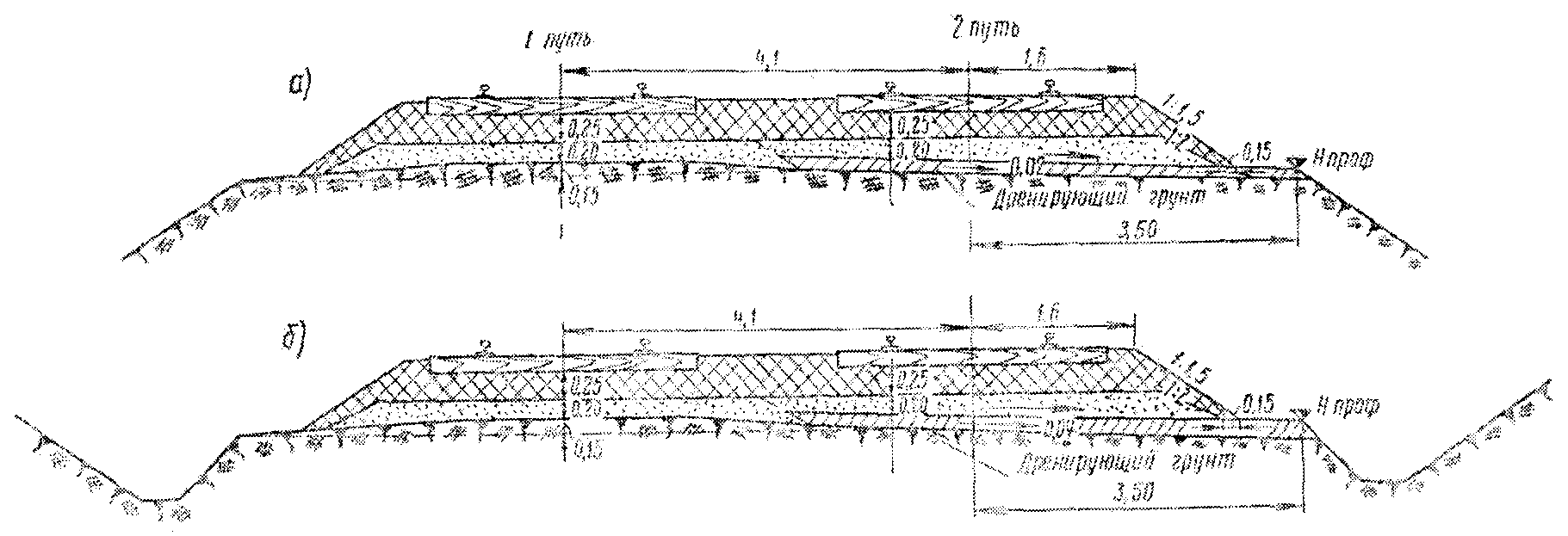

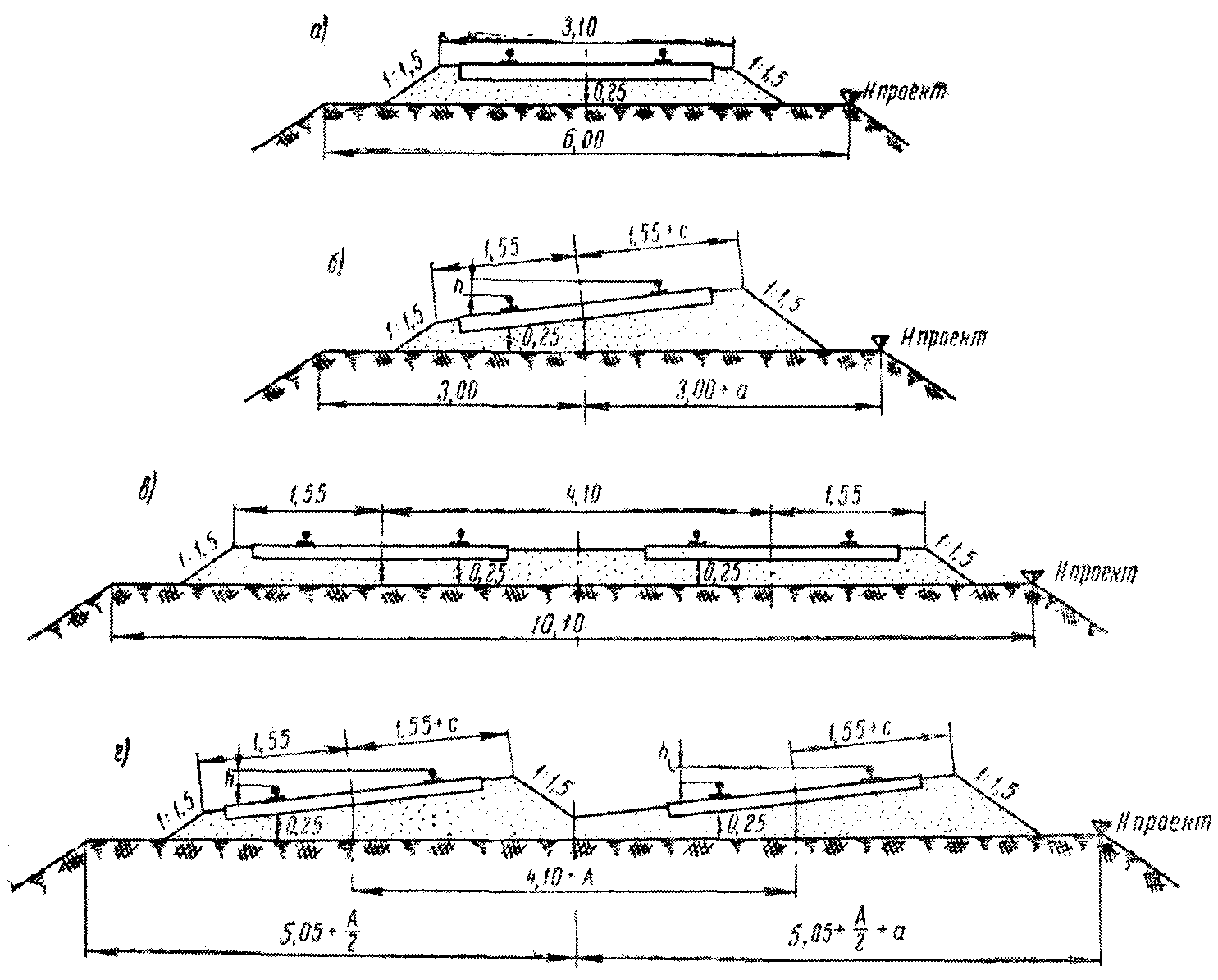

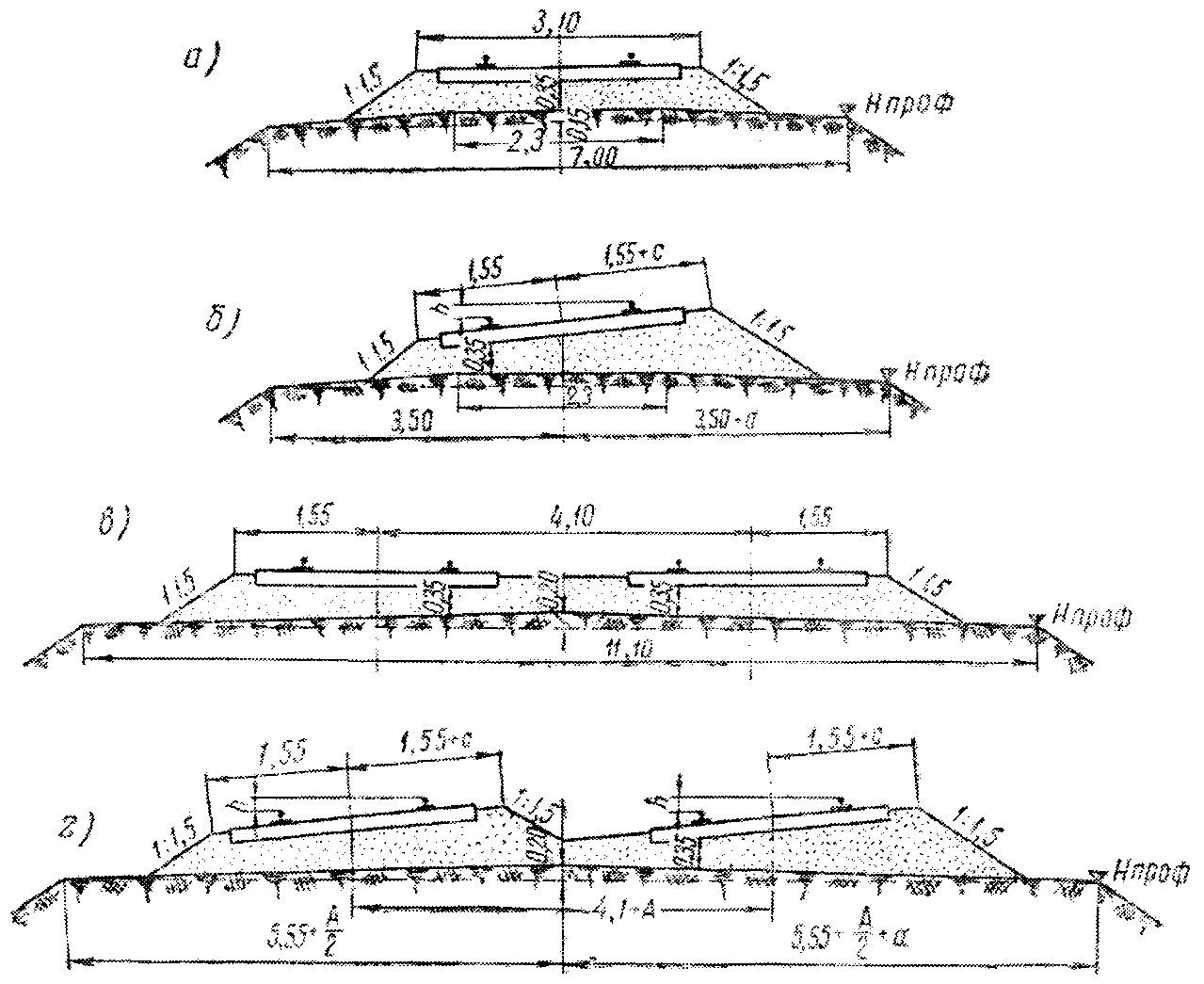

Род балласта	Щебень, сортированный и карьерный гравий, асбестовый балласт	Щебень, сортированный и карьерный гравий, асбестовый балласт, ракушка и, в обоснованных случаях, песчаный балласт	Карьерный гравий, ракушка, асбестовый и песчаный балласт	Все виды балласта, допускаемые в путь
Толщина балластного слоя под шпалой, см:
а) щебень и сортированный гравий (числитель) на песчаной подушке (знаменатель):
при деревянных шпалах			-	-
при железобетонных шпалах			-	-
б) все другие виды балласта, допускаемые к укладке в путь	35	35	30	30 - 25

Величина зазоров, мм	Длина рельсов 25 м			Длина рельсов 12,5 м
	Температура рельсов в °C для полосы
	северной	средней	южной	северной	средней	южной
0	+30	+40	+50	+55	+60	+65
1,5	от +30 до +25	от +40 до +35	от +50 до +45	от +55 до +45	от +60 до +50	от +65 до +55
3,0	от +25 до +20	от +35 до +30	от +45 до +40	от +45 до +35	от +50 до +40	от +55 до +45
4,5	от +20 до +15	от +30 до +25	от +40 до +35	от +35 до +25	от +40 до +30	от +45 до +35
6,0	от +15 до +10	от +25 до +20	от +35 до +30	от +25 до +15	от +30 до +20	от +35 до +25
7,5	от +10 до +5	от +20 до +15	от +30 до +25	от +15 до +-5	от +20 до +10	от +25 до +15
9,0	от +5 до 0	от +15 до +10	от +25 до +20	от +5 до -5	от +10 до 0	от +15 до +5
10,5	от 0 до -5	от +10 до +5	от +20 до +15	от -5 до -15	от 0 до -10	от +5 до -5
12,0	от -5 до -10	от +5 до 0	от +15 до +10	от -15 до -25	от -10 до -20	от -5 до -15
13,5	от -10 до -15	от 0 до -5	от +10 до +5	от -25 до -35	от -20 до -30	от -15 до -25
15,0	от -15 до -20	от -5 до -10	от +5 до 0	от -35 до -45	от -30 до -40	от -25 до -35
16,5	от -20 до -25	от -10 до -15	от 0 до -5	от -45 до -55	от -40 до -50	от -35 до -45
18	от -25 до -30	от -15 до -20	от -5 до -10	от -55 до -65	от -50 до -60	от -45 до -55
19,5	от -30 до -35	от -20 до -25	от -10 до -15	-	-	-
21,0	от -35 до -40	от -25 до -30	от -15 до -20	-	-	-

Возвышение наружных рельсов, мм	Подуклонка рельсов на внутренней нити кривой	Уклон затески шпал под внутренней нитью кривой (при клинчатых подкладках)
До 80	1/20	0
85 и более	1/12	1/30

Род путей	Категория линий
	I и вторые пути	II	III	IV
Главные пути на перегонах и станциях, приемо-отправочные пути для безостановочного пропуска поездов:
а) на прямых участках и в кривых радиусом 1200 м и более	1840	1840 - 1600	1600 - 1440	1600 - 1440
б) в кривых радиусом менее 1200 м	2000	2000 - 1840	1840 - 1600	1840 - 1600
Приемо-отправочные пути с остановкой поездов, сортировочные горки и пути в голове сортировочных парков	1600	1600 - 1440	1440	1440
Прочие станционные пути	1440	1440	1440	1440

Характеристика рельсов		Число шпал		Расстояние между осями шпал, мм
Длина, м	Тип	на 1 км пути	на 1 звено	стыковыми	промежуточными
25,0	Р65	2000	50	420	501 - 502
25,0	Р65	1840	46	420	546 - 547
25,0	Р65	1600	40	420	630 - 631
25,0	Р50	2000	50	440	501 - 502
25,0	Р50	1840	46	440	545 - 546
25,0	Р50	1600	40	440	629 - 630
25,0	Р43, Р38	2000	50	500	500
25,0	Р43, Р38	1840	46	500	544 - 545
25,0	Р43, Р38	1600	40	500	628 - 629
25,0	Р43, Р38	1440	36	500	700
12,5	Р65	2000	25	420	503 - 504
12,5	Р65	1840	23	420	549 - 550
12,5	Р65	1600	20	420	635 - 636
12,5	Р50	2000	25	440	502 - 503
12,5	Р50	1840	23	440	548 - 549
12,5	Р50	1600	20	440	634 - 635
12,5	Р43, Р38	2000	25	500	500
12,5	Р43, Р38	1840	23	500	545 - 546
12,5	Р43, Р38	1600	20	500	631 - 632
12,5	Р43, Р38	1440	18	.500	705 - 706

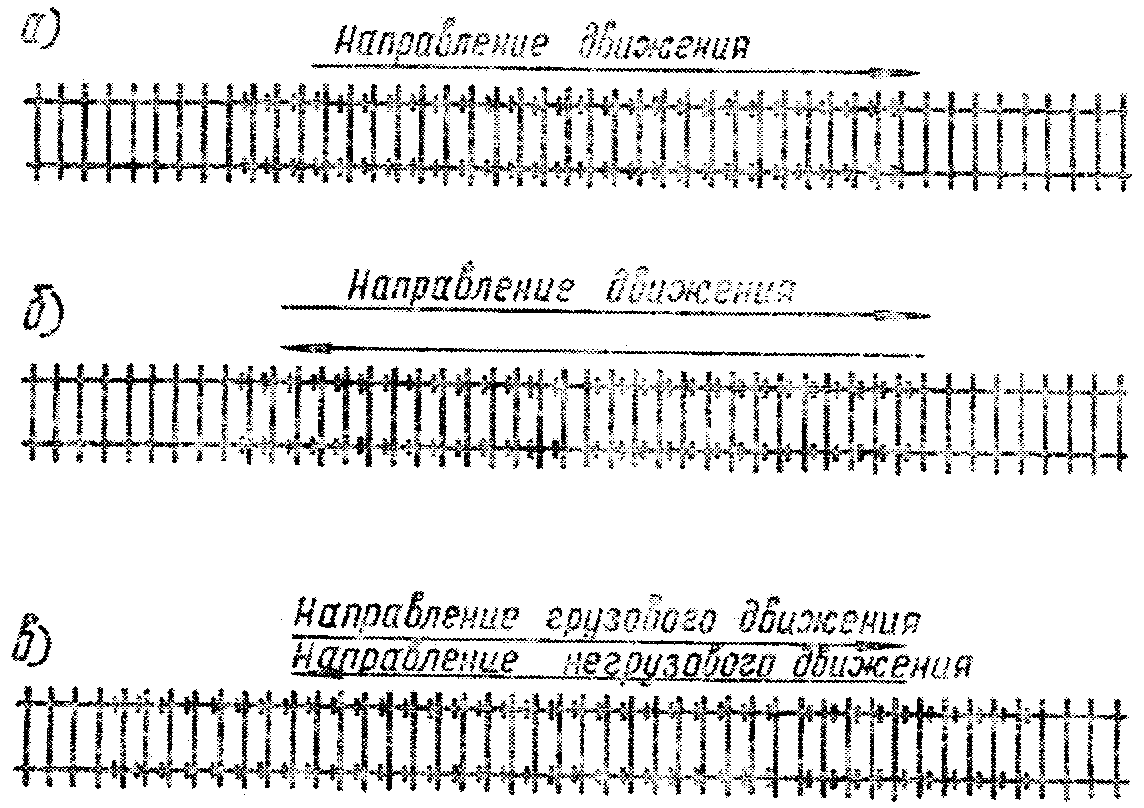

Характеристика линий	Нетормозные участки		Тормозные участки
	на щебне и сортированном гравии	на балласте, кроме указанного в гр. 2	на щебне и сортированном гравии	на балласте, кроме указанного в гр. 4
1	2	3	4	5
Двухпутные и однопутные с выраженным односторонним грузовым движением	18	20	28	34
Однопутные с примерно равным грузооборотом в обоих направлениях
Участки однопутных линий негрузового направления	-	-

Характеристика линий	Нетормозные участки		Тормозные участки
	на щебне и сортированном гравии	на балласте, кроме указанного в гр. 2	на щебне и сортированном гравии	на балласте, кроме указанного в гр. 4
1	2	3	4	5
Двухпутные и однопутные с выраженным односторонним грузовым движением	18	20	24	28
Однопутные с примерно равным грузооборотом в обоих направлениях
Участки однопутных линий негрузового направления	-	-

Характеристика линий	Пружинные противоугоны				Самозаклинивающиеся противоугоны
	Нетормозной участок		Тормозной участок		Нетормозной участок		Тормозной участок
	на щебне и сортированном гравии	на балласте, кроме указанного в гр. 2	на щебне и сортированном гравии	на балласте, кроме указанного в гр. 4	на щебне и сортированном гравии	на балласте, кроме указанного в гр. 6	на щебне и сортированном гравии	на балласте, кроме указанного в гр. 8
1	2	3	4	5	6	7	8	9
Двухпутные и однопутные с выраженным односторонним грузовым движением	26	28	36	42	22	24	28	32
Однопутные с примерно равным грузооборотом в обоих направлениях
Участки однопутных линий негрузового направления	-	-			-	-

Категория линий	Наименование грунтов земляного полотна
	Скальные, крупнообломочные и песчаные (кроме мелких и пылеватых песков)	Все грунты, кроме указанных в гр. 2
1	2	3
При укладке главных путей на щебне и сортированном гравии
I и II	25	30
При укладке главных путей на балласте всех других видов
I	25	30
II	20	25
III и IV	20	25

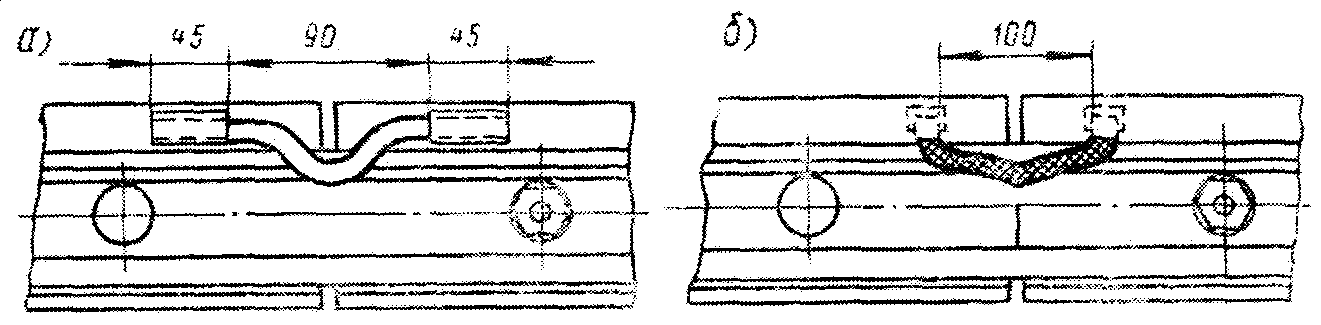

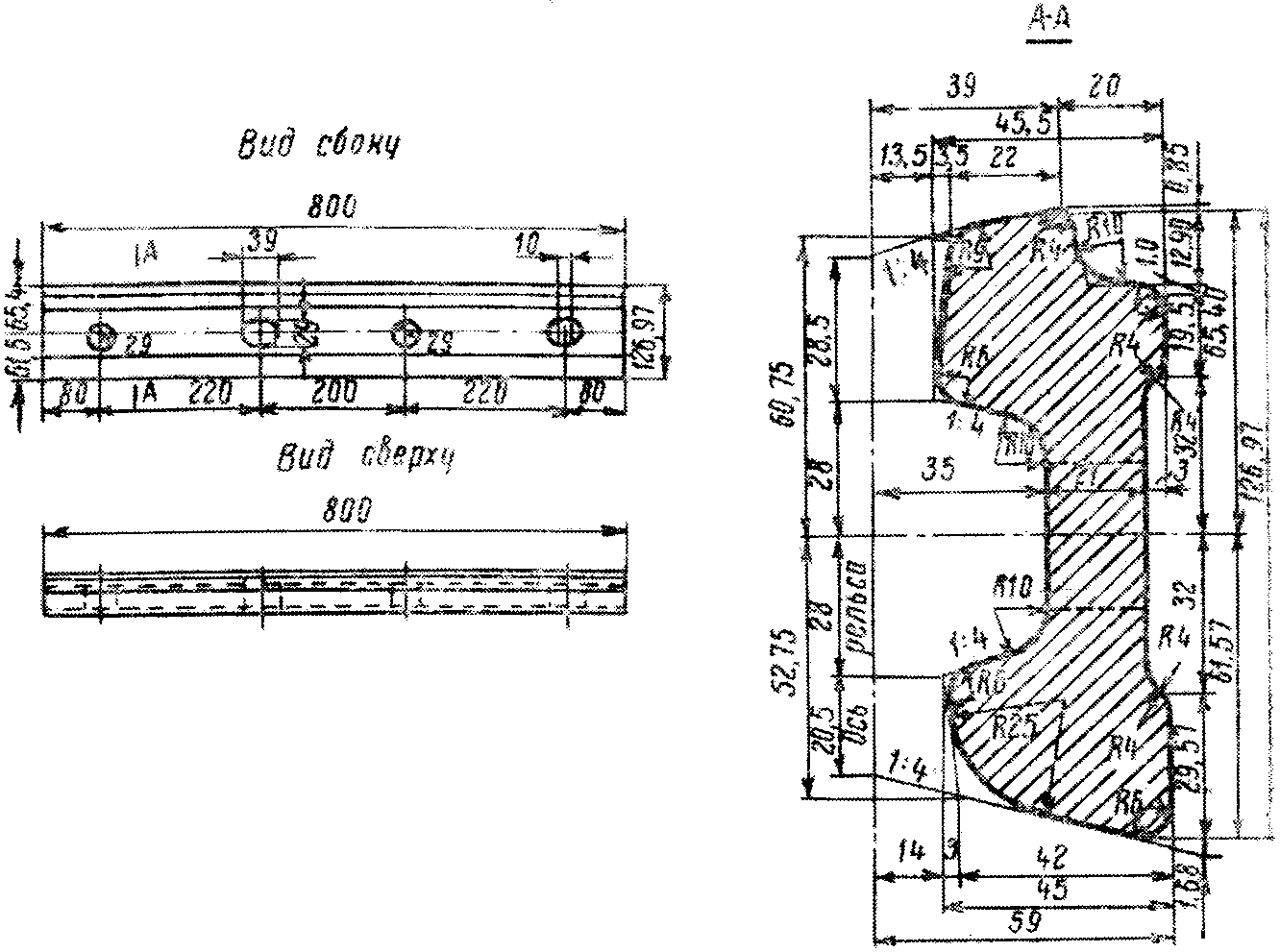

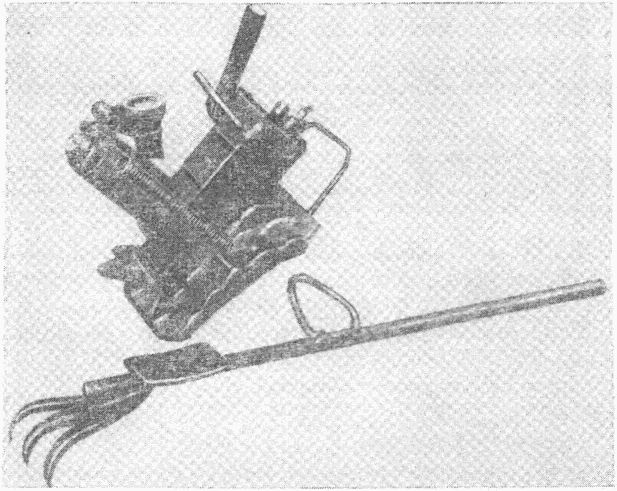

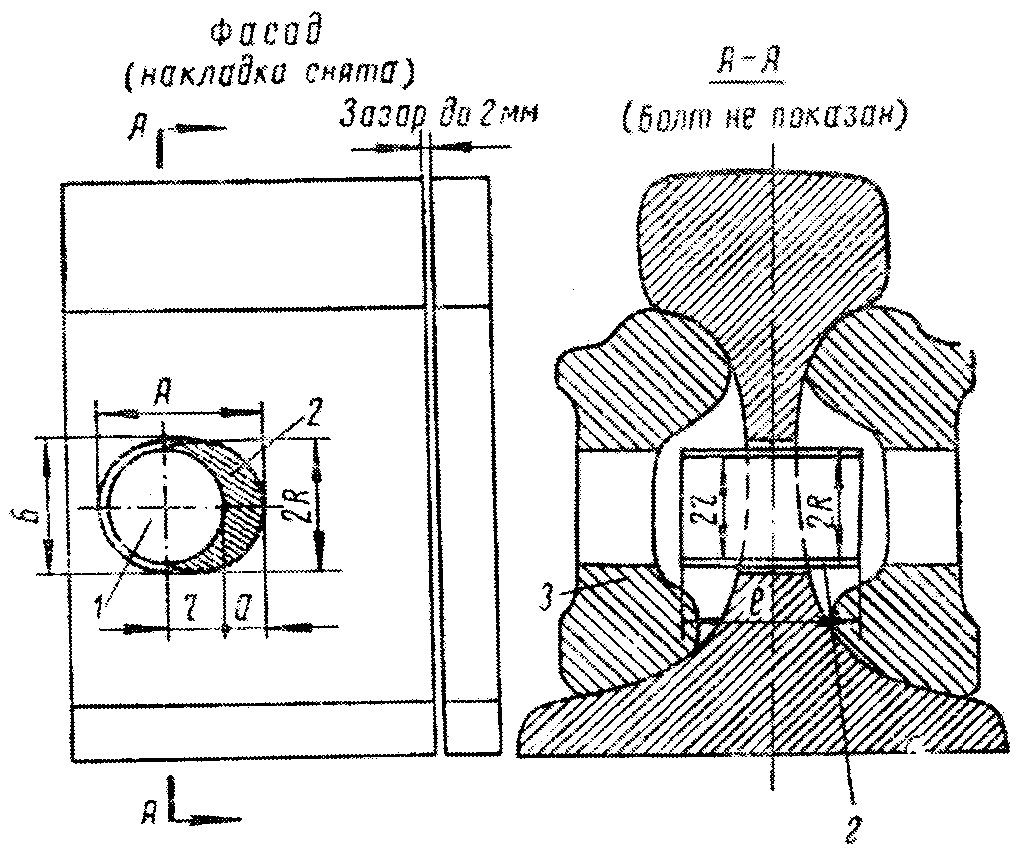

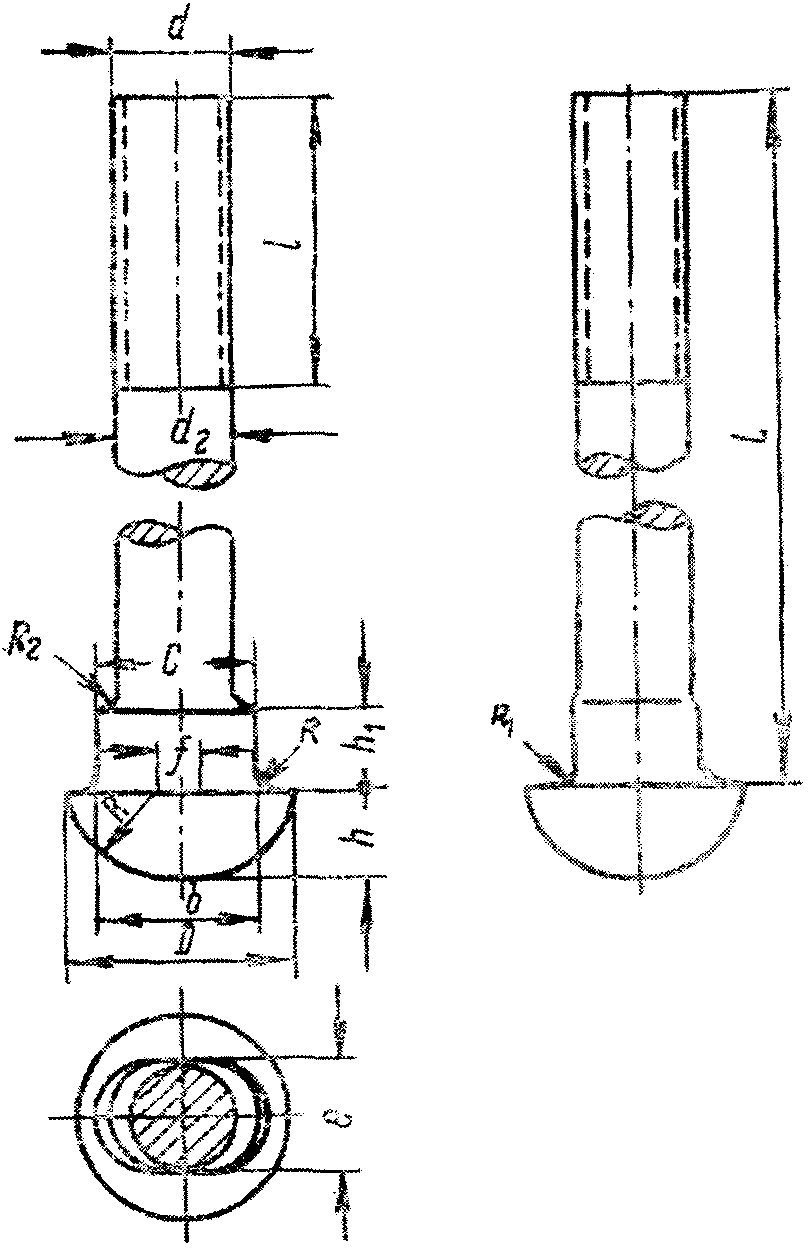

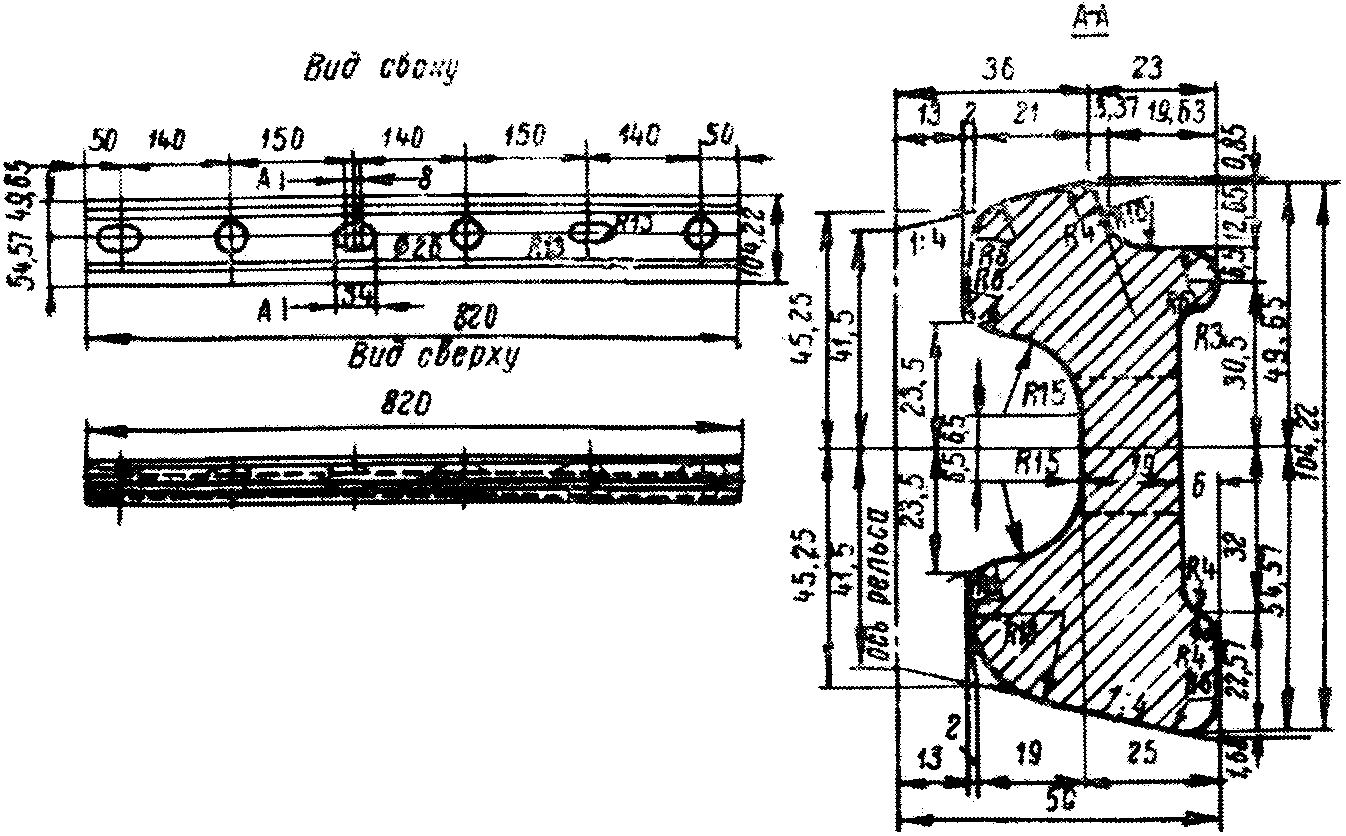

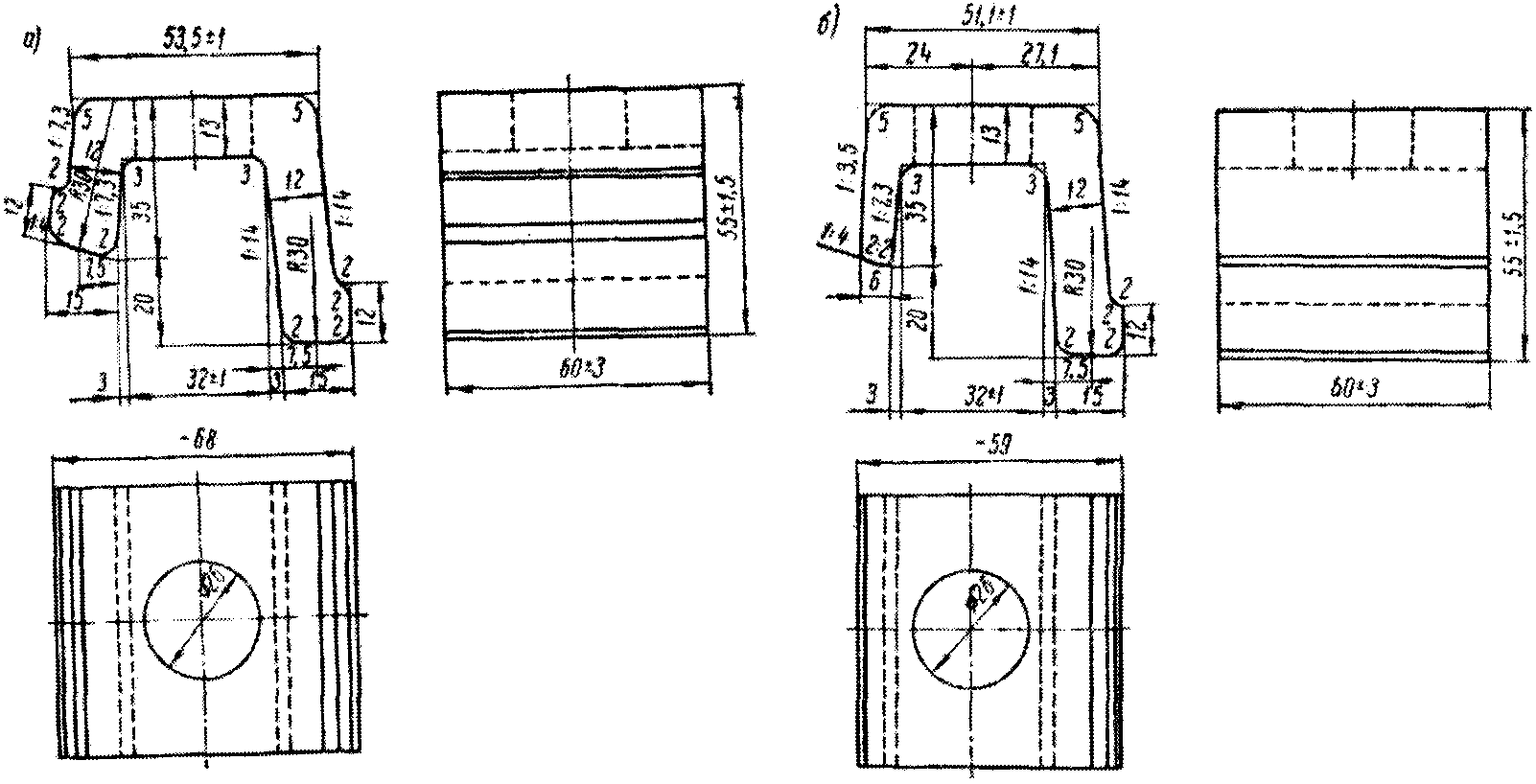

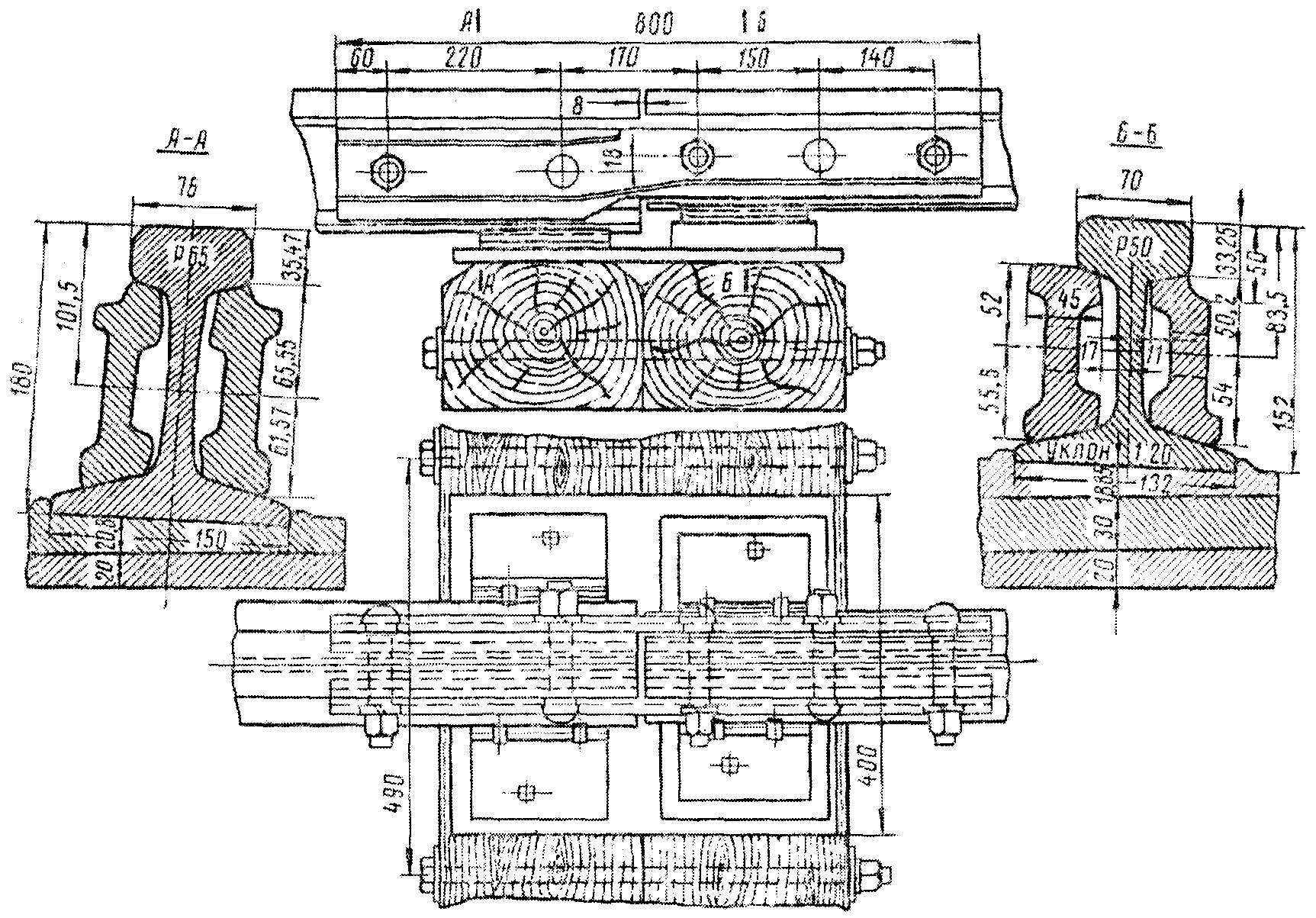

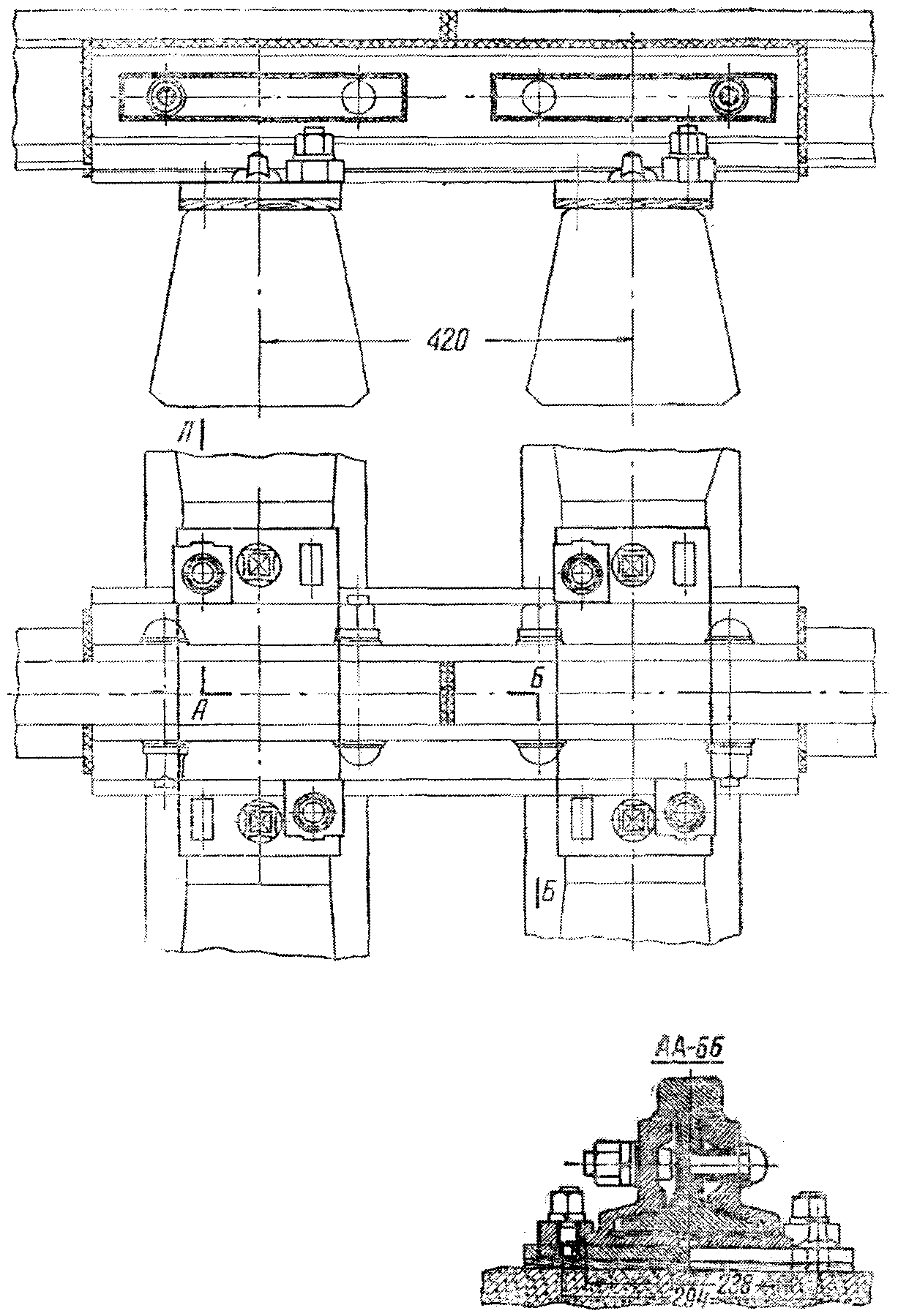

Тип рельса	Размеры отверстия для болта, мм		Размеры вкладыша, мм
	А	Б	l	a	R	r
Р65	38	30	35	10,5	14,5	13,5
Р50	35	27	35	10,5	13	12
Р43	33	25	32	10,5	12	11

Температура, °C	Температурные пролеты, м
	100	110	120	130	140	150	160	170	180	190	200	220
+50	0	0	0	0	0	0	0	0	0	0	0	0
+45	6	6,5	7	8	8,5	9	9,5	10	10,5	11	12	13,5
+40	12	13	14	15	16,5	18	19	20	21	22,5	24	27
+35	18	19,5	21	23	25	26,5	28	30	32	33,5	35	38
+30	24	26	28	31	33	35,5	38	40	42	44,5	47	52
+25	30	32,5	35	38	41	44	47	50	53	56	59	65
+20	35	39	42	46	50	53,5	57	60,5	64	67,5	71	78
+15	41	45,5	49	54	58	61,5	65	69,5	74	78,5	83	92
+10	47	52	57	61	66	71	76	80,5	85	89,5	94	103
+5	53	58,5	64	69	74	79,5	85	90,5	96	101	106	116
0	59	65	71	77	83	88,5	94	100	106	112	118	130
-5	65	71,5	78	84	91	98,5	104	110,5	117	123,5	130	343
-10	71	78	85	92	99	106	113	120,5	128	135	142	156
-15	77	84,5	92	100	107	115	123	130,5	138	145,5	153	168
-20	83	91	99	107	116	124	132	140,5	149	157	165	181
-25	89	97,5	106	115	124	133	142	150,5	159	168	177	195
-30	94	104	113	123	132	141,5	151	160,5	170	179,5	189	208
-35	100	110,5	120	130	140	150,5	161	171	181	190,5	200	219
-40	106	117	127	138	149	159,5	170	180,5	191	201,5	212	233
-45	112	123,5	135	146	157	168,5	180	191	202	213	224	246
-50	118	130	142	153	165	177	189	200,5	212	224	236	260

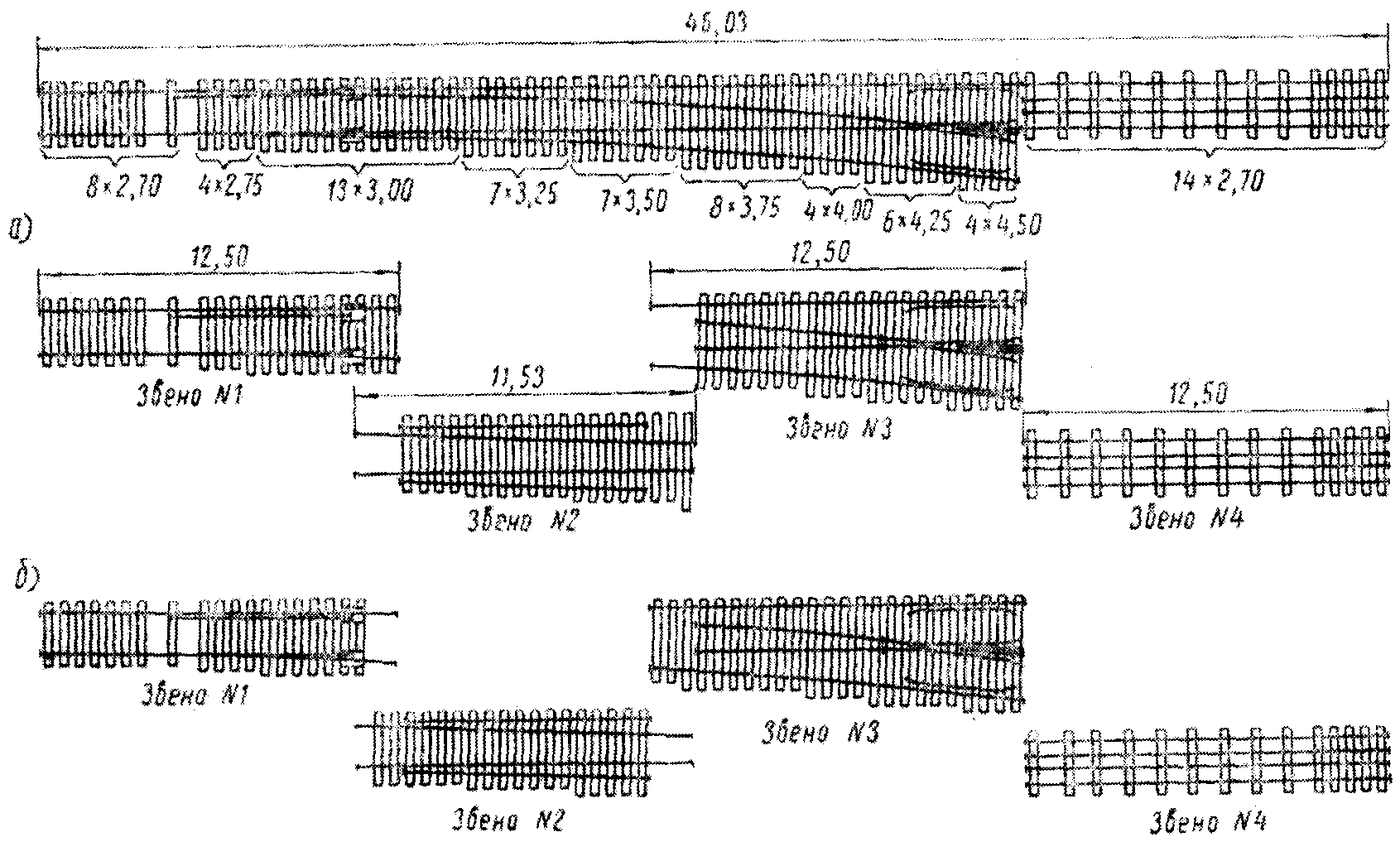

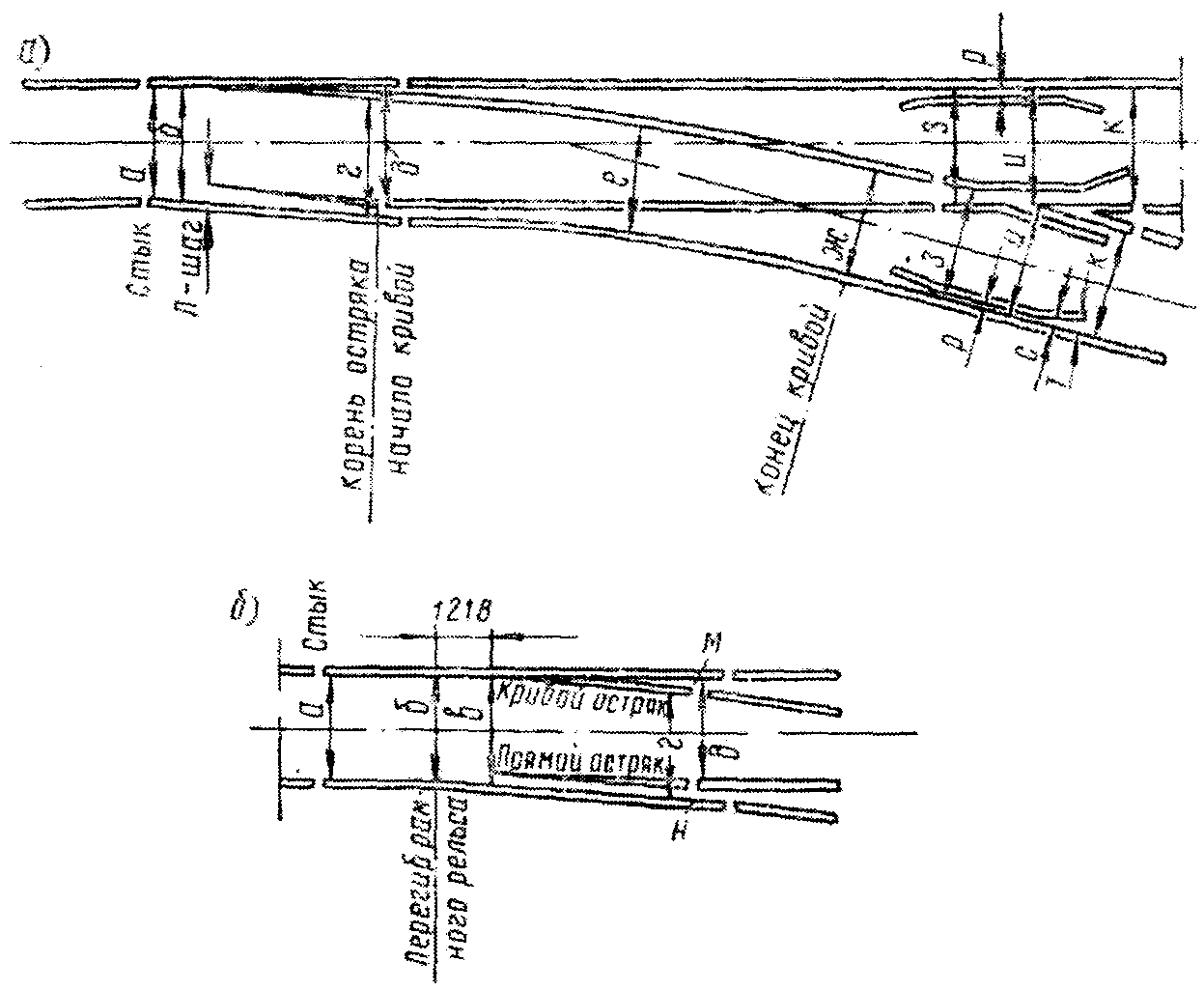

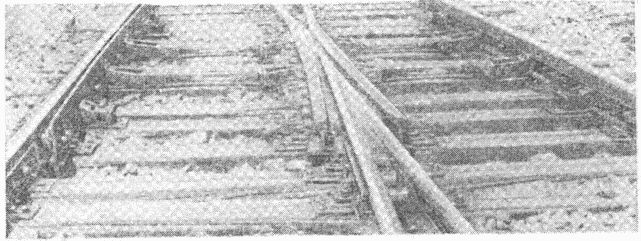

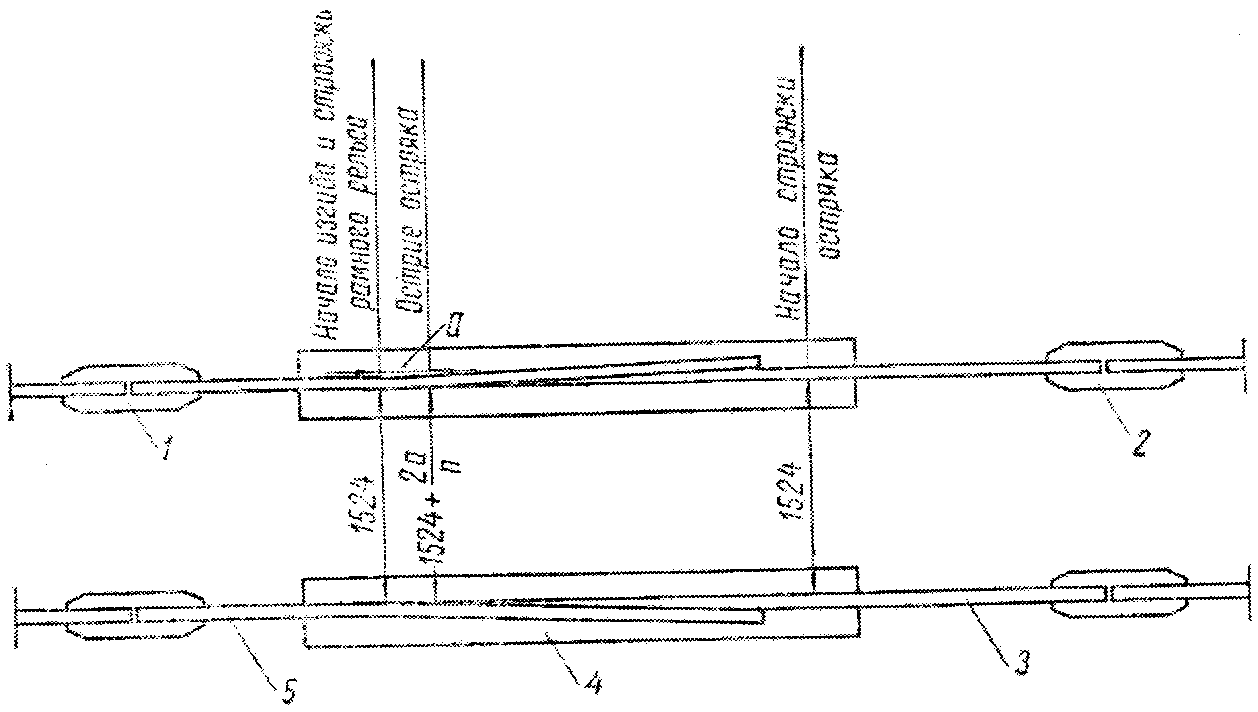

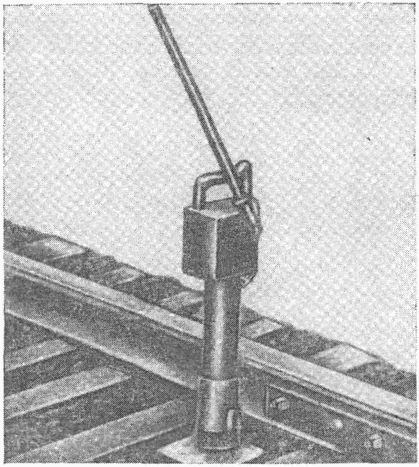

Тип стрелочного перевода	Форма остряка	Марка крестовины	Ширина колеи на стрелочном переводе (см. рис. 43)
			в стыках рамных рельсов (а)	в расстоянии 1000 мм от острия остряка (б)	у острия остряка (в)	в корне остряка		в середине кривой (е)	в крестовине в конце кривой (ж, з, и, к)
						на боковой путь (г)	на прямой путь (д)
Одиночные стрелочные переводы
Р65	Кривой (секущий)	1/32	1524	1524 <1>	1526	1524	1524	1524	1524
Р65	То же	1/11	1524	1530	1536	3536	1524	1536	1524
Р65	"	1/9	1524	1530	1536	1536	1524	1540	1524
Р50	"	1/18	1524	1524 <2>	1526	1524	1524	1524	1524
Р50, Р43 (I-у)
I-а, Р38	"	1/11	1524	1526 <3>	1536	1536	1524	1536	1524
Р50, Р43	"	1/9	1524	1530	1536	1536	1524	1540	1524
I-а	Прямой	1/9	1526	-	1541	1528	1528	1540	1524
Двойные перекрестные переводы
Р50, Р43	Кривой	1/9	1524	-	1536	1536	1524	1536	1524
Р43 (I-у)	"	1/9	1524	-	1536	1536	1526 <4>	1536	1524
Симметричные стрелочные переводы
Р50, Р43, Р38	Кривой	1/6	1526	-	1540	1540	-	1540	1524
Допускаемые отступления
Р65, Р50, Р43 (I-у), Р38, I-а	Увеличение	-	3	3	2	2	2	3	2
	Уменьшение	-	2	2	2	2	2	2	2

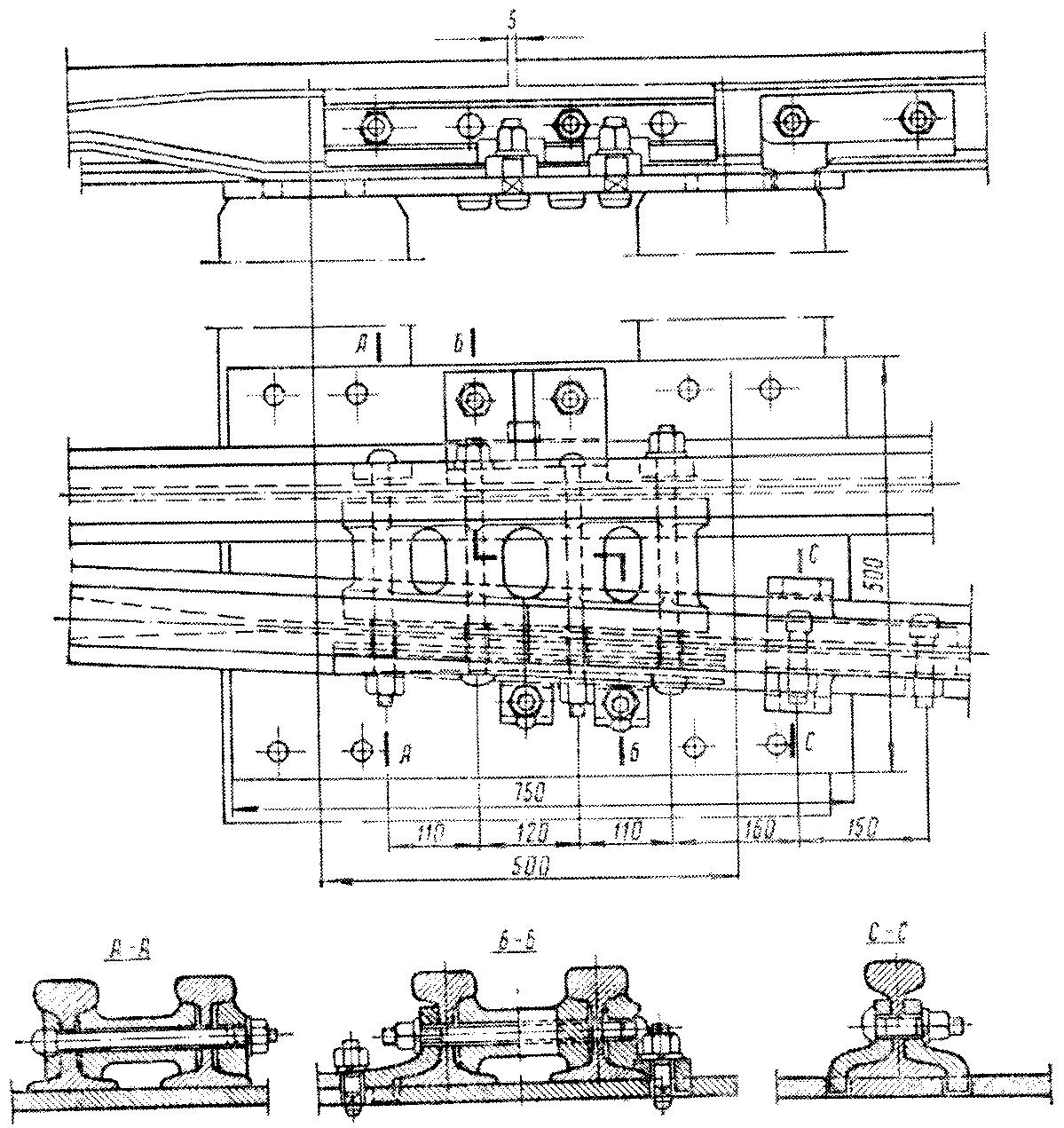

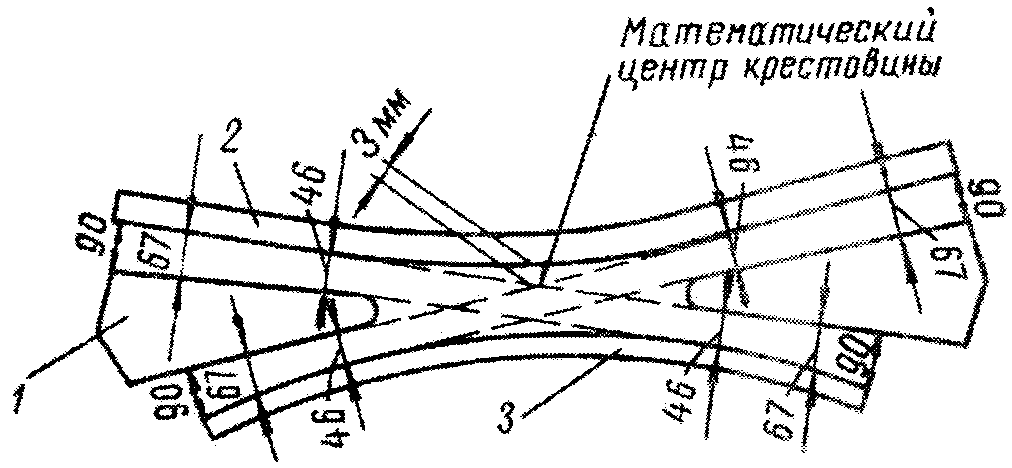

Тип стрелочного перевода	Форма остряка	Марка крестовины	В корне остряка		В крестовине		В пределах усовиков и контррельсов
			по прямому пути (м)	по боковому пути (н)	в горле (о)	у острия и до сечения сердечника 40 <1> мм (п)	в прямой части контррельсов (р)	в отведенной части контррельсов (с)	на входах (т)	в горле тупой крестовины
Одиночные стрелочные переводы
Р65	Кривой (секущей)	1/32	128,5	128,5	68	45	44	68	90	-
Р65	То же	1/9, 1/11	114	128	68	45	44	68	90	-
Р50	"	1/18	140	140,5	68	45	44	68	90	-
Р50 и Р43 (I-у)	Кривой	1/9, 1/11	80	93	66	45	44	67	90	-
I-а	"	1/11	68	81	66 <2>	45	44	67 <2>	90	-
I-а	Прямой	1/9	68	68	66 <2>	45	44	67 <2>	90	-
Р38 (II-а)	"	1/11	70	83	66 <2>	45	44	67 <2>	90	-
Р38 (II-а)	"	1/9	70	70	66 <2>	45	44	67 <2>	90	-
Двойные перекрестные переводы <3>
Р50	Кривой	1/9	108	121	66	45	44	67	90	46
Р43	"	1/9	85	99	66	45	44	67	90	46
Р43 (I-у)	"	1/9	82	95	66	45	44	67	90	46
Симметричные стрелочные переводы
Р50	Кривой	1/6	-	134	66	45	44	67	90	-
Р50 для горочных путей	"	1/6	-	125	66	45	44	67	90	-
Р43	"	1/6	-	126	66	45	44	67	90	-
Р38	"	1/6	-	128	66	45	44	67	90	-
Допускаемые отступления
Р65, Р50, Р43 (I-у)	Увеличение		3 и 2 <4>	2	3	2	2	3	3	+ 3 в горле
Р38 (II-а), I-а	Уменьшение		2 и 0 <4>	2	2	2	2	2	2	+ 2 в желобе

Наименование	Нормы, мм	Допускаемые отклонения, мм
		в сторону уширения	в сторону сужения
Ширина колеи	1524	3	2
Ширина желобов:
а) в прямой части контррельса	45	3	2
б) на отводе	67	3	2
в) на входе	90	3	2

Тип стрелочного перевода	Шаг остряка по оси первой тяги	Допускаемые отступления, мм
		уширение	сужение
Одиночные стрелочные переводы Р65 и Р50 марок 1/22 и 1/18	152	8	2
Все остальные стрелочные переводы типов Р65, Р50, Р43, I-а, Р38 (II-а)	152	8	2
Двойные перекрестные переводы:
Р50, Р43	152	8	2
Р43 (I-у)	145	5	2
Симметричные стрелочные переводы Р50, Р43, Р38 марки 1/6	152	8	2

Тип стрелочного перевода	Марка крестовины	Расстояние от корня остряка, м																						Расстояние от корня остряка до конца кривой, мм	N чертежа	Дата утверждения
		в корне остряка	2	4	6	8	10	12	14	16	18	20	22	24	26	28	30	32	34	36	38	40	в конце переводной кривой
Одиночные стрелочные переводы
Р65	1/22	201	236,5	274,5	315,5	359	405,5	454,5	507	561,5	619	679,5	742,5	808,5	877	948,5	1023	1100	1179,5	1262,5	1347,5	1436	1473	40824	0195-000-00В	12|I 1959 г.
Р65	1/11	187	265	355	460	578	709	854	1012	1184	-	-	-	-	-	-	-	-	-	-	-	-	1231	16524	0387-000-00	2|II 1952 г.
Р65	1/9	187	265	356	466	595	745	915	1105	-	-	-	-	-	-	-	-	-	-	-	-	-	1333	16162	0388-000-00	2|II 1962 г.
Р50	1/18	210	255	304	357	414	476	541	611	685	763	845	932	1022	1117	1216	1319	-	-	-	-	-	1461	32622	0120-000-00В	13|V 1939 г.
Р50 при длине остряка 6515 мм	1/11	150	225	313	415	530	658	300	956	1126	-	-	-	-	-	-	-	-	-	-	-	-	1199	16819	0385-000-00	2|II 1962 г.
То же	1/9	150	225	314	422	550	693	866	1055	-	-	-	-	-	-	-	-	-	-	-	-	-	1297	16299	0386-000-00	2|II 1962 г.
Р50, Р43 (I-у) при длине остряка 6840 мм	1/11	150	-	310	-	523	-	790	-	1110	-	-	-	-	-	-	-	-	-	-	-	-	1218,5	17216
То же	1/9	150	-	312	-	550	-	868	-	-	-	-	-	-	-	-	-	-	-	-	-	-	1295	16255
Р43 при длине остряка 6515 мм	1/11	150	225	313	415	530	658	800	956	1126	-	-	-	-	-	-	-	-	-	-	-	-	1199	15319	0383-000-00	2|II 1962 г.
То же	1/9	150	225	314	422	550	698	866	1055	-	-	-	-	-	-	-	-	-	-	-	-	-	1297	16299	0384-000-00	2|II 1962 г.
Р43 (I-у), I-а и Р33 при длине остряка 6144 мм	1/11	138	211	297	397	510	637	778	932	1100	-	-	-	-	-	-	-	-	-	-	-	-	1190	17004
Р43 (I-у), I-а при длине остряка 6144 мм	1/9	138	193	267	361	474	607	760	932	1124	-	-	-	-	-	-	-	-	-	-	-	-	1339	18022
Р38	1/9	138	193	268	362	477	612	766	941	1136	-	-	-	-	-	-	-	-	-	-	-	-	1318	17708
Симметричные стрелочные переводы
Р50	1/6	668	597	506	394	263	111	-	-	-	-	-	-	В расстоянии 10371 мм - 81 мм											0126-000-00	8|V 1959 г.
Р50 для горочных путей, Р43, Р38	1/6	673	596	500	383	247	-	-	-	-	-	-	-	В расстоянии 9885 мм - 99 мм											0230-000-00	15|IV 1960 г.

Тип стрелочного перевода	Наименование пути	На стрелке				На крестовине
		вертикальный рамных рельсов	боковой рамных рельсов и остряков в сечении 20 мм		выкрашивание концов остряков на длину острия	вертикальный		поверхностное выкрашивание сердечника, считая от острия
						усовиков между горлом и сечением сердечника в 30 мм	сердечника в сечении 40 мм
			без укрытия конца остряка	с укрытием конца остряка
Р50 и тяжелее	Главный	8	6	8	200	6	6	0
То же	Приемо-отправочный	10	6	8	300	8	8	100
"	Прочие	12	9	11	400	10	10	100
Р43 и легче	Главный	6	6	8	200	6	6	0
То же	Приемо-отправочный	8	6	8	300	8	8	100
"	Прочие	10	9	11	400	10	10	100

Тип перевода	Марка крестовины	Тип остряка	Расстояния, мм
Одиночные переводы
Р65	1/22	Кривой	2977
Р65	1/11, 1/9	"	1512
Р50	1/18	"	2486
Р50, Р43	1/11, 1/9	"	1392
I-а, II-а	1/11, 1/9	"	1382
I-а	1/11, 1/9	Прямой	890
I-у	1/11, 1/9	Кривой	1527
II-а	1/9	Прямой	880
Симметричные переводы
Р50	1/11, 1/9	Кривой	1237
Р50, Р43	1/6	"	663
Перекрестные переводы
Р50, Р43 (I-у)	1/9	Кривой	1219
Р43	1/9	Прямой	960
I-а	1/9	Кривой	1152

Температура воздуха, °C	Длина звена, м
	25		12,5
	Состояние погоды
	сухая	сырая	сухая	сырая
От 0 до +5	400	200	800	400
От +6 до +10	300	150	600	300
От +11 до +15	250	125	500	250
От +16 и выше	200	100	400	200

Километры	Пикеты	Точки перелома продольного профиля	Отметки бровки полотна		Запас на осадку	Отметка бровки полотна с учетом осадки	Необходимые исправления земляного полотна
			нивелировочная	проектная			срезка	досыпка

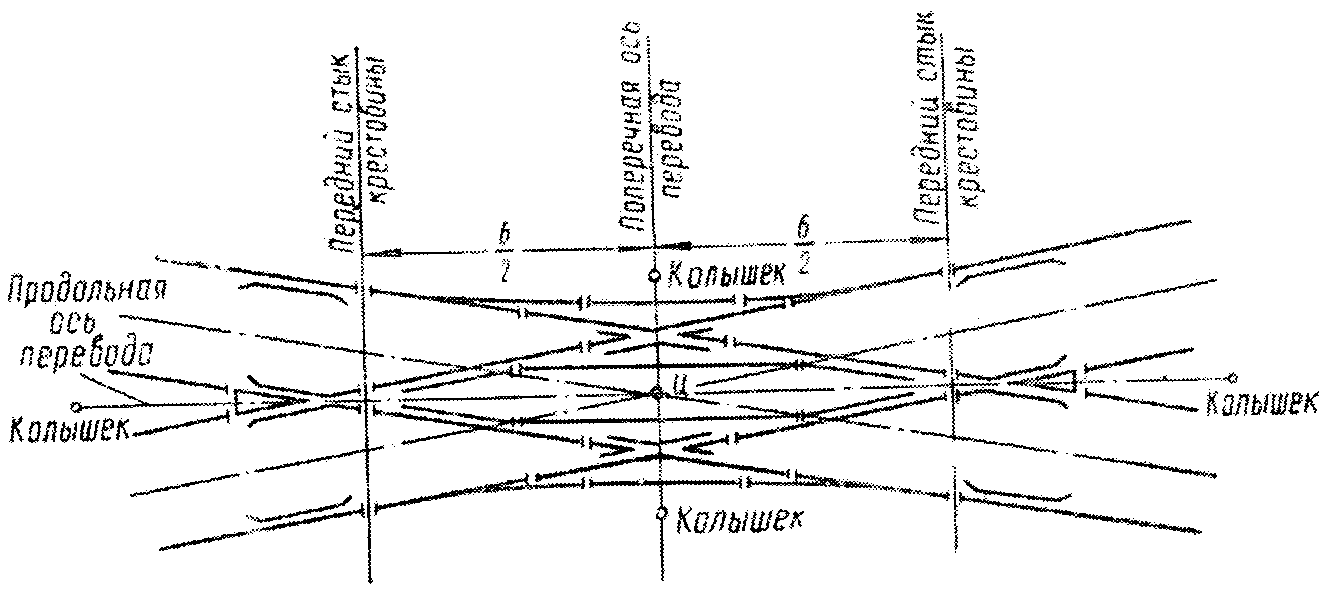

Ширина б междупутья, м	Марка крестовины
	1/22	1/18	1/11	1/9
3,60	45,77	37,48	22,84	18,68
3,70	47,97	39,29	23,94	19,58
3,80	50,18	41,09	25,04	20,48
3,90	52,38	42,90	26,14	21,38
4,00	54,58	44,70	27,24	22,28
4,10	56,79	46,51	28,34	23,18
4,20	58,99	48,32	29,44	24,08
4,30	61,20	50,12	30,54	24,98
4,40	63,40	51,93	31,64	25,88
4,50	65,61	53,73	32,74	26,78
4,60	67,81	55,54	33,84	27,68
4,70	70,02	57,34	34,94	28,58
4,80	72,22	59,15	36,04	29,48
4,90	74,43	60,95	37,14	30,38
5,00	76,63	62,76	38,24	31,28
5,10	78,83	64,56	39,34	32,18
5,20	81,04	66,37	40,44	33,08
5,30	83,24	68,18	41,54	33,98

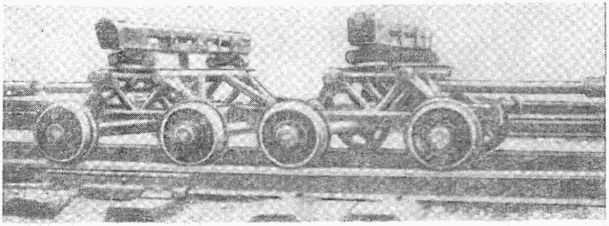

Дата производства работ	Место			Наименование работы, при которой произведено закрепление	Способ разрядки напряжений (постановка на ролики, ударный)	Температура рельсов при закреплении, °C		Длим уравнительных рельсов, уложенных со стороны конца <*> плети, м	Величина стыковых зазоров при закреплении, мм	Должность и фамилия ответственного лица	Подпись
	километр, пикет	N плети	нитка правая или левая			в начале	в конце
18 сентября 1960 г.	401 км,		Правая	Разрядка	Постановка на ролики	+6	+8	12,5 12,5 12,5	2 2 3 3	Прораб Иванов
	ПК1	1

Превышение температуры над верхней границей расчетного интервала, град	Общая длина уравнительного пролета, м	Уравнительные рельсы			Сумма зазоров, мм
		первый	второй	третий
0	37,51	12,50	12,50	12,50	10
1	37,50	12,50	12,50	12,46	40
2	37,49	12,50	12,50	12,46	30
3	37,48	12,50	12,50	12,46	20
4	37,47	12,50	12,50	12,46	10
5	37,46	12,50	12,50	12,42	40
6	37,45	12,50	12,50	12,42	30
7	37,44	12,50	12,50	12,42	20
8	37,43	12,50	12,50	12,42	10
9	37,43	12,50	12,50	12,42	10
10	37,42	12,50	12,50	12,33	40
11	37,41	12,50	12,50	12,38	30
12	37,40	12,50	12,50	12,38	20
13	37,39	12,50	12,50	12,38	10
14	37,38	12,50	12,46	12,38	40
15	37,37	12,50	12,46	12,38	30
16	37,36	12,50	12,46	12,38	20
17	37,35	12,50	12,46	12,38	10
18	37,34	12,50	12,42	12,38	40
19	37,33	12,50	12,42	12,38	30
20	37,32	12,50	12,42	12,38	20
21	37,31	12,50	12,42	12,38	10
22	37,30	12,46	12,42	12,38	40
23	37,29	12,46	12,42	12,38	30
24	37,28	12,46	12,42	12,38	20
25	37,27	12,46	12,42	12,38	10

Понижение температуры по отношению к нижней границе расчетного интервала, град	Общая длина уравнительного пролета, м	Уравнительные рельсы			Сумма зазоров, мм
		первый	второй	третий
0	37,51	12,50	12,50	12,50	10
1	37,52	12,50	12,50	12,50	20
2	37,53	12,50	12,50	12,50	30
3	37,54	12,50	12,50	12,50	40
4	37,55	12,50	12,50	12,54	10
5	37,56	12,50	12,50	12,54	20
6	37,57	12,50	12,50	12,54	30
7	37,58	12,50	12,50	12,54	40
8	37,59	12,50	12,50	12,58	10
9	37,59	12,50	12,50	12,58	10
10	37,60	12,50	12,50	12,58	20
11	37,61	12,50	12,50	12,58	30
12	37,62	12,50	12,50	12,58	40
13	37,63	12,50	12,50	12,62	10
14	37,64	12,50	12,50	12,62	20
15	37,65	12,50	12,50	12,62	30
16	37,66	12,50	12,50	12,62	40

Расчетное удлинение или укорочение рельсовой плети, мм	Длина уравнительных рельсов при осенней разрядке напряжений, м			Сумма зазоров, мм	Длина уравнительных рельсов при весенней разрядке напряжений, м			Сумма зазоров, мм
	первого	второго	третьего		первого	второго	третьего
0	12,38	12,42	12,46	10	12,50	12,50	12,50	10
10	12,38	12,42	12,46	20	12,46	12,50	12,50	40
20	12,38	12,42	12,46	30	12,46	12,50	12,50	30
30	12,38	12,42	12,46	40	12,46	12,50	12,50	20
40	12,38	12,42	12,50	10	12,46	12,50	12,50	10
50	12,38	12,42	12,50	20	12,42	12,50	12,50	40
60	12,38	12,42	12,50	30	12,42	12,50	12,50	30
70	12,38	12,42	12,50	40	12,42	12,50	12,50	20
80	12,38	12,46	12,50	10	12,42	12,50	12,50	10
90	12,38	12,46	12,50	20	12,38	12,50	12,50	40
100	12,38	12,46	12,50	30	12,38	12,50	12,50	30
110	12,38	12,46	12,50	40	12,38	12,50	12,50	20
120	12,38	12,50	12,50	10	12,38	12,50	12,50	10
130	12,38	12,50	12,50	20	12,38	12,46	12,50	40
140	12,38	12,50	12,50	30	12,38	12,46	12,50	30
150	12,38	12,50	12,50	40	12,38	12,46	12,50	20
160	12,42	12,50	12,50	10	12,38	12,46	12,50	10
170	12,42	12,50	12,50	20	12,38	12,42	12,50	40
180	12,42	12,50	12,50	30	12,38	12,42	12,50	30
190	12,42	12,50	12,50	40	12,38	12,42	12,50	20
200	12,46	12,50	12,50	10	12,38	12,42	12,50	10
210	12,46	12,50	12,50	20	12,38	12,42	12,46	40
220	12,46	12,50	12,50	30	12,38	12,42	12,46	30
230	12,46	12,50	12,50	40	12,38	12,42	12,46	20
240	12,50	12,50	12,50	10	12,38	12,42	12,46	10

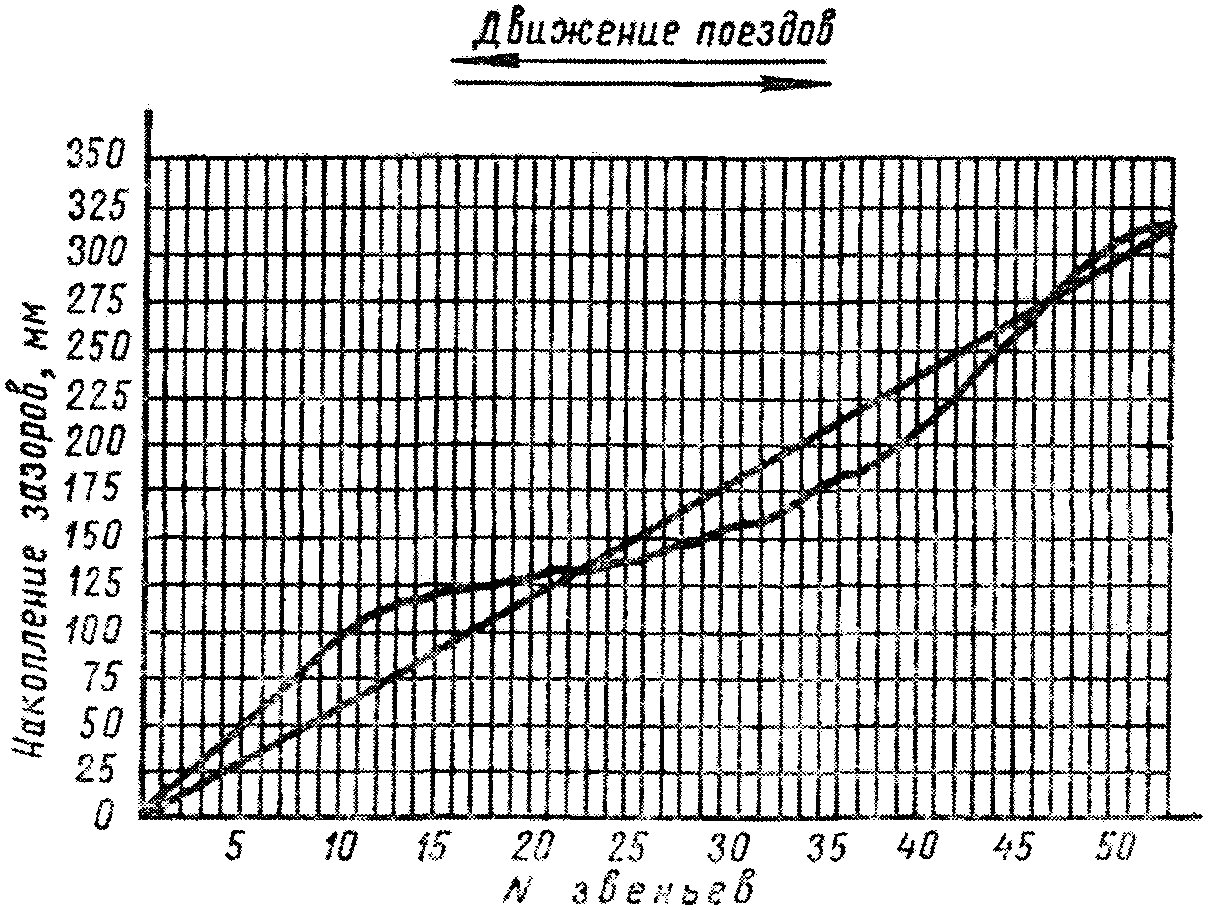

N стыка	Левая рельсовая нить				Правая рельсовая нить
	Величина измеренных зазоров, мм	Накопление измеренных зазоров, мм	Накопление нормальных зазоров при той же температуре, мм	Требуемая передвижка рельсов, мм	Величина измеренных зазоров, мм	Накопление измеренных зазоров, мм	Накопление нормальных зазоров при той же температуре, мм	Требуемая передвижка рельсов, мм
1	9	9	6	+3	14	14	6	+8
2	8	17	12	+5	10	24	12	+12
3	12	29	18	+11	9	33	18	+15
4	9	38	24	+14	12	45	24	+21
5	10	48	30	+18	12	57	30	+27
6	12	60	36	+24	12	69	36	+33
7	10	70	42	+28	10	79	42	+37
8	9	79	48	+31	14	93	48	+45
9	11	90	54	+36	10	103	54	+49
10	10	100	60	+40	7	110	60	+50

Наименование материалов	Единица измерения	Грузонапряженность и типы рельсов
		до 10 млн. ткм|км в год			более 10 млн. ткм|км в год
		Р43	Р38	Р65 (25-м)	Р50 <1>, Р43 (25-м)	Р43 (12,5-м)	Р38
Рельсы	шт.	2	3	1 <2>	1 <2>	3	4
Накладки	"	4	10 <3>	2	4	6	14 <3>
Болты с гайками	"	6	10 <3>	3	4	8	12 <3>
Шайбы пружинные	"	6	10 <3>	3	4	8	12 <3>
Подкладки	"	2	2	4 <4>	4 <4>	4	4
Костыли	"	50	50	50	50	50	50
Противоугоны пружинные или самозаклинивающиеся	"	8	8	12	12	12	12
Шпалы деревянные или железобетонные	"	5	5	5	5	5	5
Стрелочные переводы	комплект на 100 шт. лежащих в пути	1	1	1	1	1	1
Крестовины	то же	2	2	3	3	3	3
Брусья переводные	"	1	1	1	1	1	1

Наименование материалов	Единица измерения	Количество
Рельсы длиной 8 - 11 м с болтовыми отверстиями	шт.	1
Стандартные рельсы длиной 12,5 м	"	1
Накладки стыковые шестидырные	"	4
Болты путевые с гайками и шайбами	комплект	12
Клеммные болты с гайками, шайбами, клеммами	"	20
Подкладки	"	4
Шурупы путевые	"	20
Подкладки-амортизаторы деревянные толщиной 4 мм	шт.	20
Карточки для регулировки рельсовой колеи по уровню	комплект	20
Шпалы железобетонные или деревянные	шт.	5
Фибровые прокладки и втулки для изолирующих стыков (на участках с автоблокировкой)	комплект	2

Перегоны	От			До			Рельсы со скреплениями по норме
	километр	пикет	плюс	километр	пикет	плюс	N главного пути	тип	марка завода	год прокатки	год укладки	нормальные		укороченные и рубки		общая длина, м
												длина, м	количество	длина, м	количество
1	2	3	4	5	6	7	8	9	10	11	12	13	14	15	16	17

Количество противоугонов	Шпалы						Мостовые брусья
	железобетонные	порода леса	пропитанные или непропитанные	тип	количество	год укладки	порода леса	пропитанные или непропитанные	сечение, см x см	длина, м	количество	год укладки	Примечание
18	19	20	21	22	23	24	25	26	27	28	29	30	31

Станция	Уложено путей				Переводы									Рельсы
	Пикетное значение стыка рамного рельса входной стрелки		N пути по плану	Длина пути от корня остряка, м	Марка	Стрелки			Количество крестовин	Брусья переводные				тип	марка завода	год прокатки	год укладки
						N по плану	тип	количество		количество комплектов	количество брусьев в комплекте	пропитанные или непропитанные	порода дерева
	со стороны	со стороны
1	2	3	4	5	6	7	8	9	10	11	12	13	14	15	16	17	18

Рельсы				Количество противоугонов	Шпалы						Мостовые брусья						Примечания
нормальные		укороченные и рубки			железобетонные	порода леса	пропитанные или непропитанные	тип	количество на 1 км	год укладки	порода леса	пропитанные или непропитанные	сечение, см x см	длина, м	количество	год укладки
длина, м	количество	длина, м	количество
19	20	21	22	23	24	25	26	27	28	29	30	31	32	33	34	35	36

Перегоны и станции	Километры	Пикеты и плюсы		Ширина балласта поверху, м	Толщина балластного слоя под шпалой по оси пути или под концами шпал в тоннелях, см	Балластный слой										Примечание
						протяжением в км						объем в м3
		от	до			песчаный или асбестовый	щебеночный	гравийный, галечный или ракушечный	шлаковый	посторонние примеси		по проекту	фактически уложено в путь	фактически уложено в балластную призму	подлежит засыпке в призму
										до 10%	от 10 до 20%
1	2	3	4	5	6	7	8	9	10	11	12	13	14	15	16	17

Местонахождение (перегон, километр, пикет)	Наименование сигналов и знаков	Количество
		по проекту	фактическое
	I. Постоянные сигналы

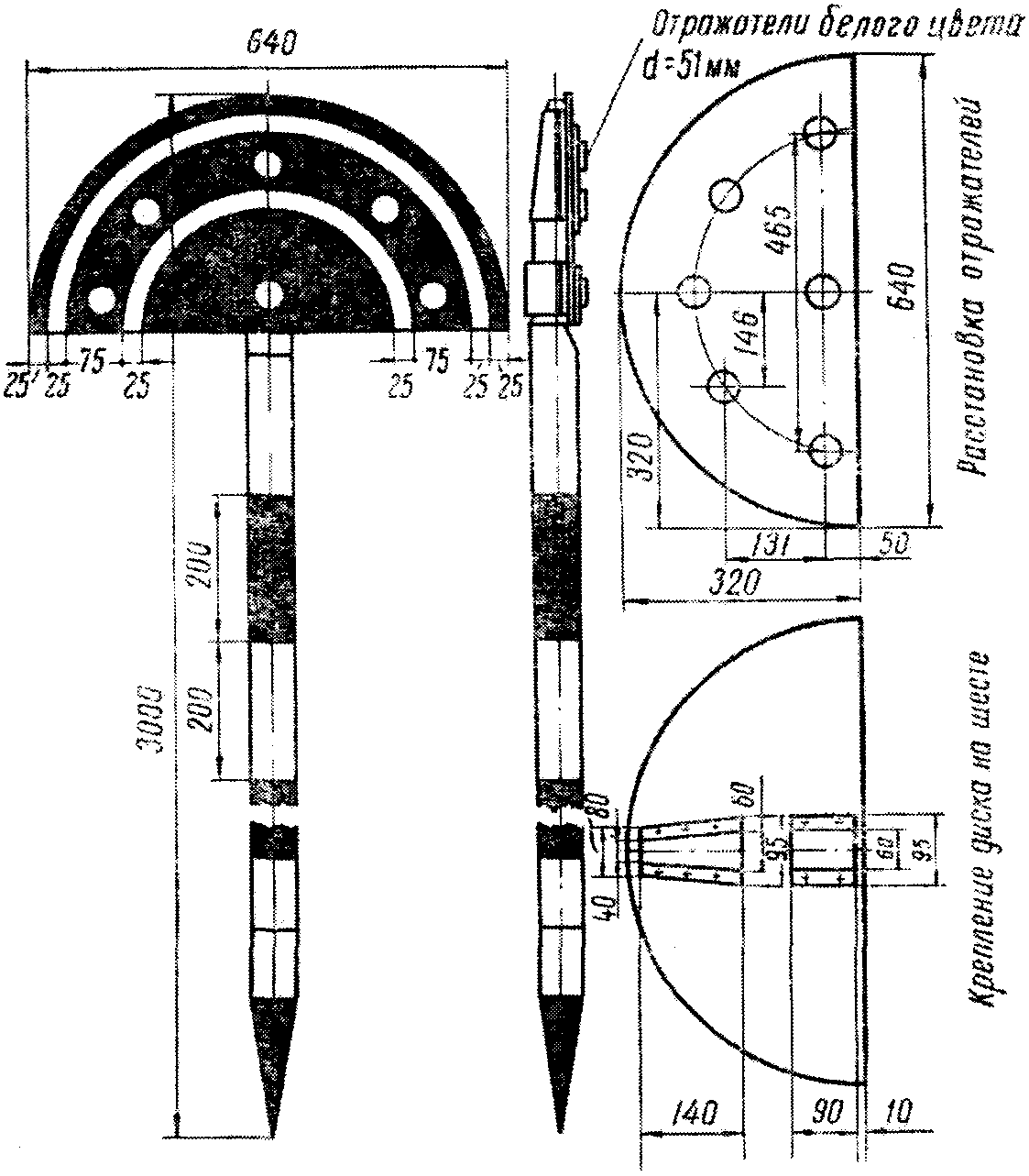

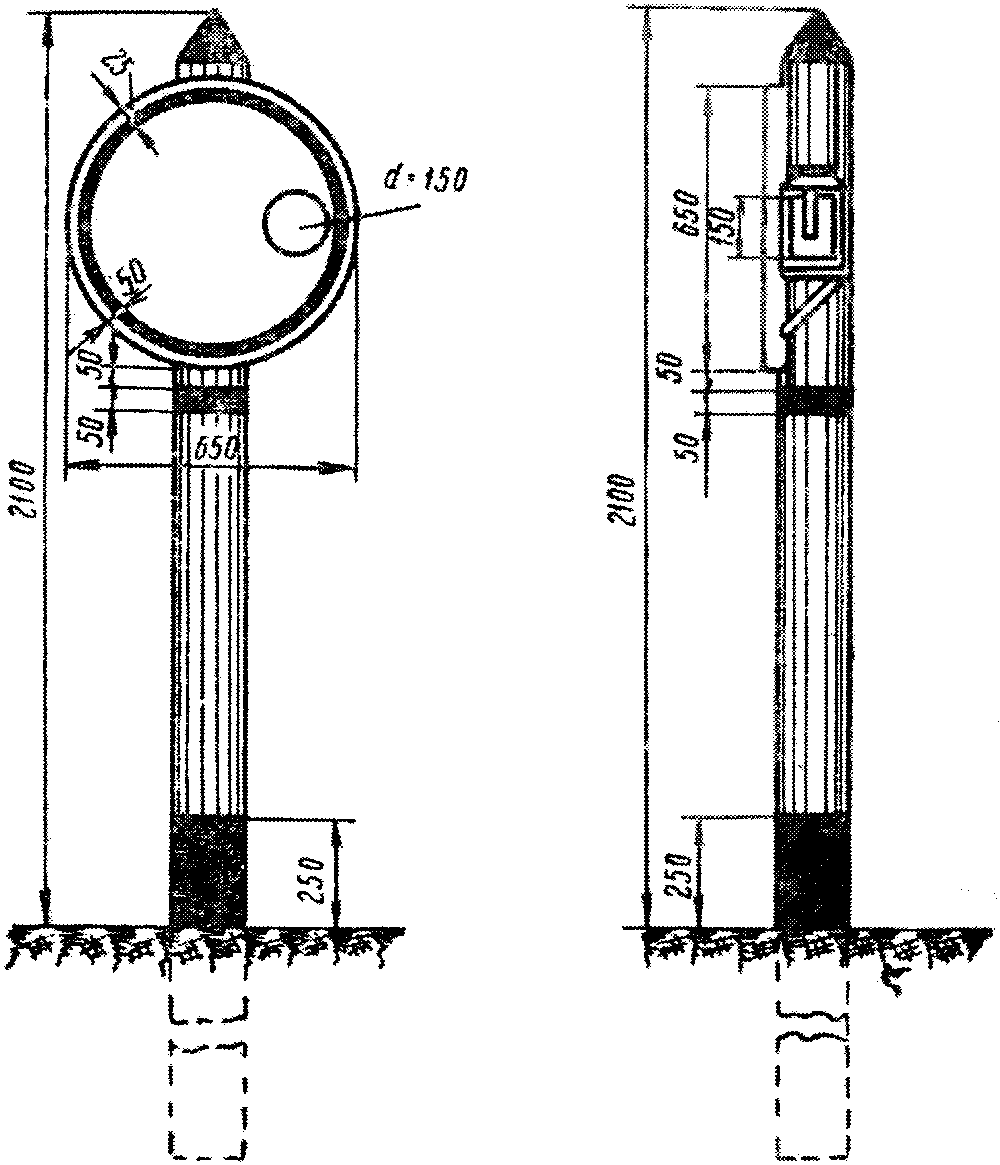

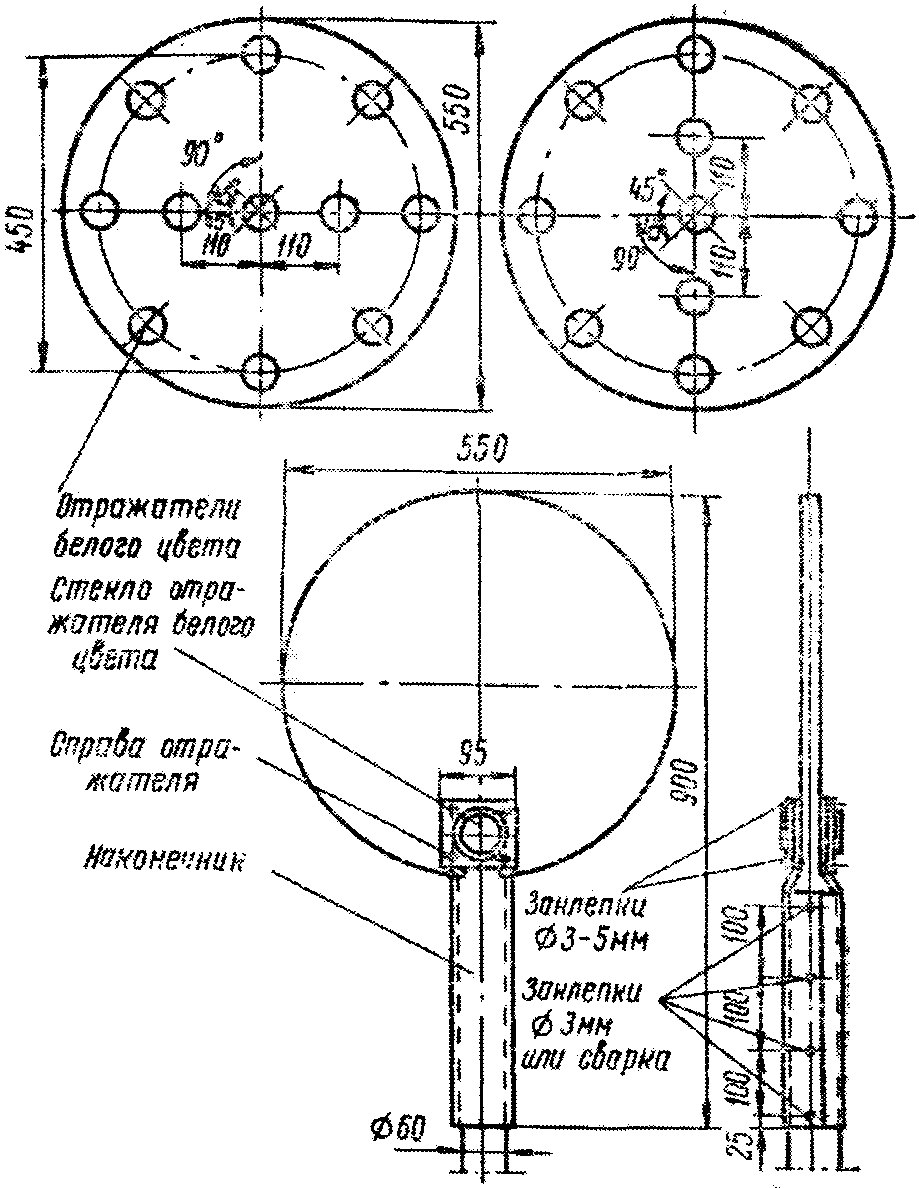

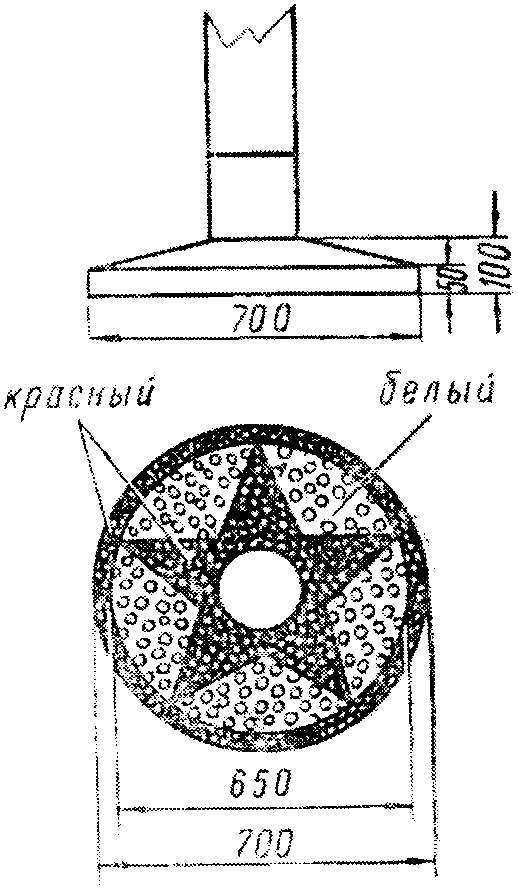

	Постоянные диски уменьшения скорости
	II. Переносные сигналы

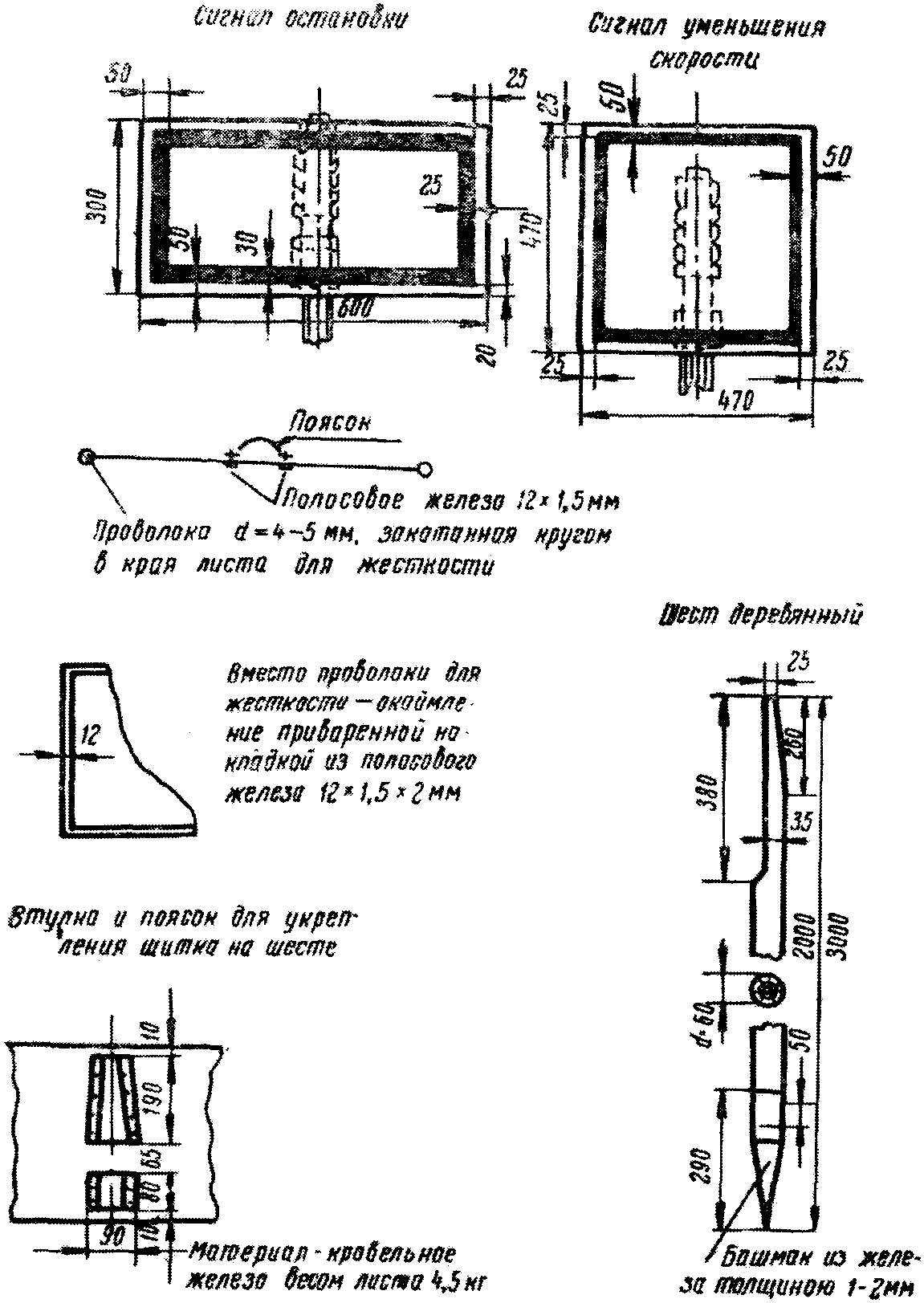

	Переносные сигналы остановки
	Переносные сигналы уменьшения скорости
	III. Постоянные сигнальные знаки

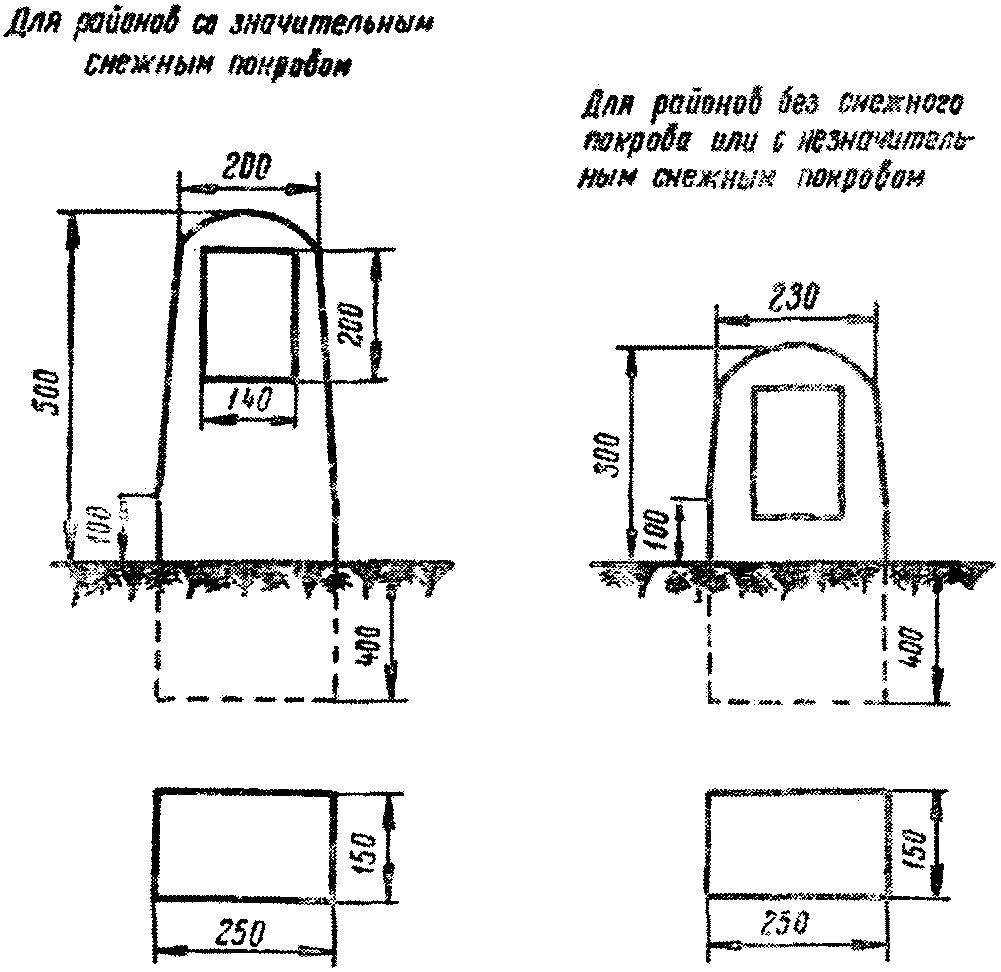

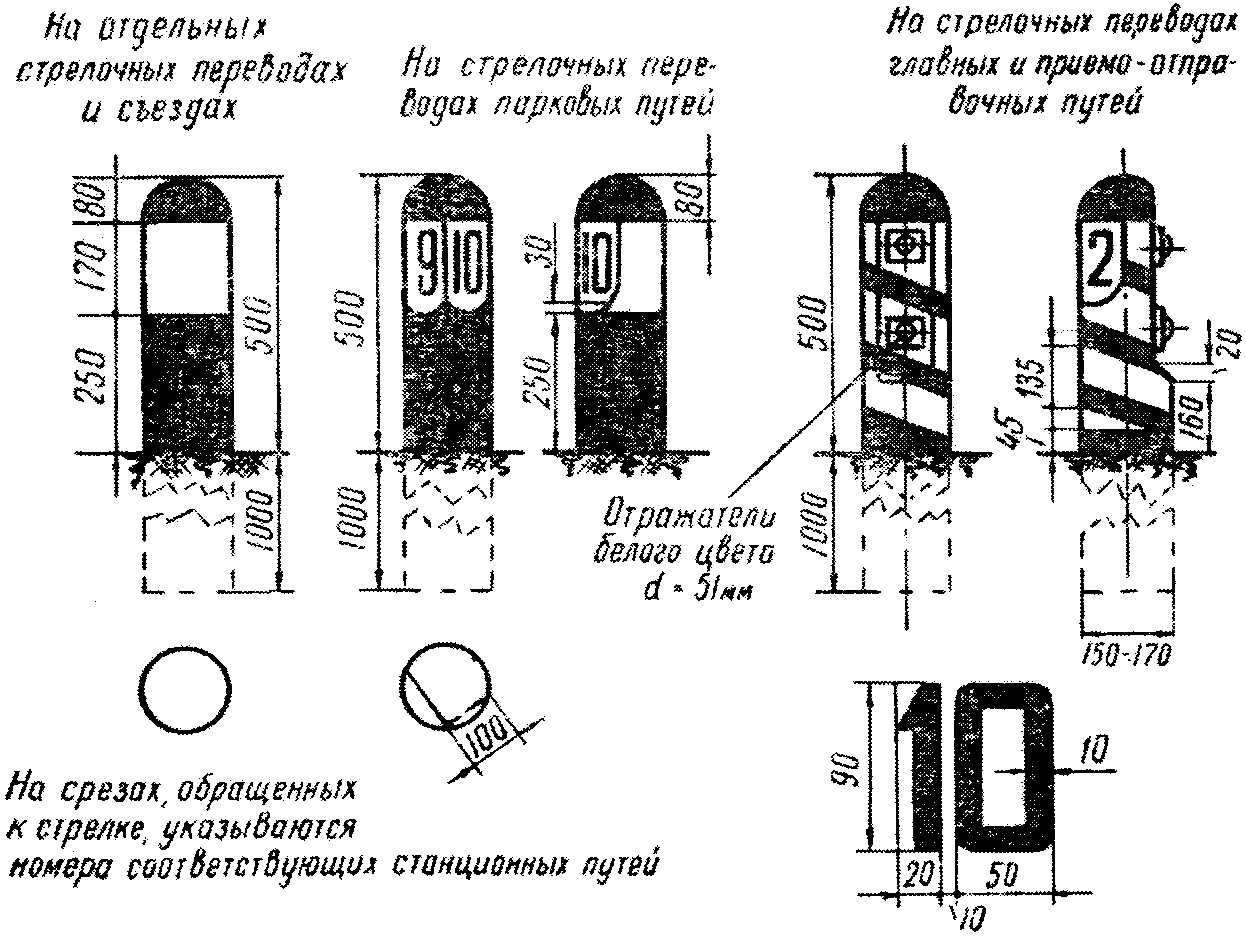

	Предельные столбики
	Оповестительные щиты

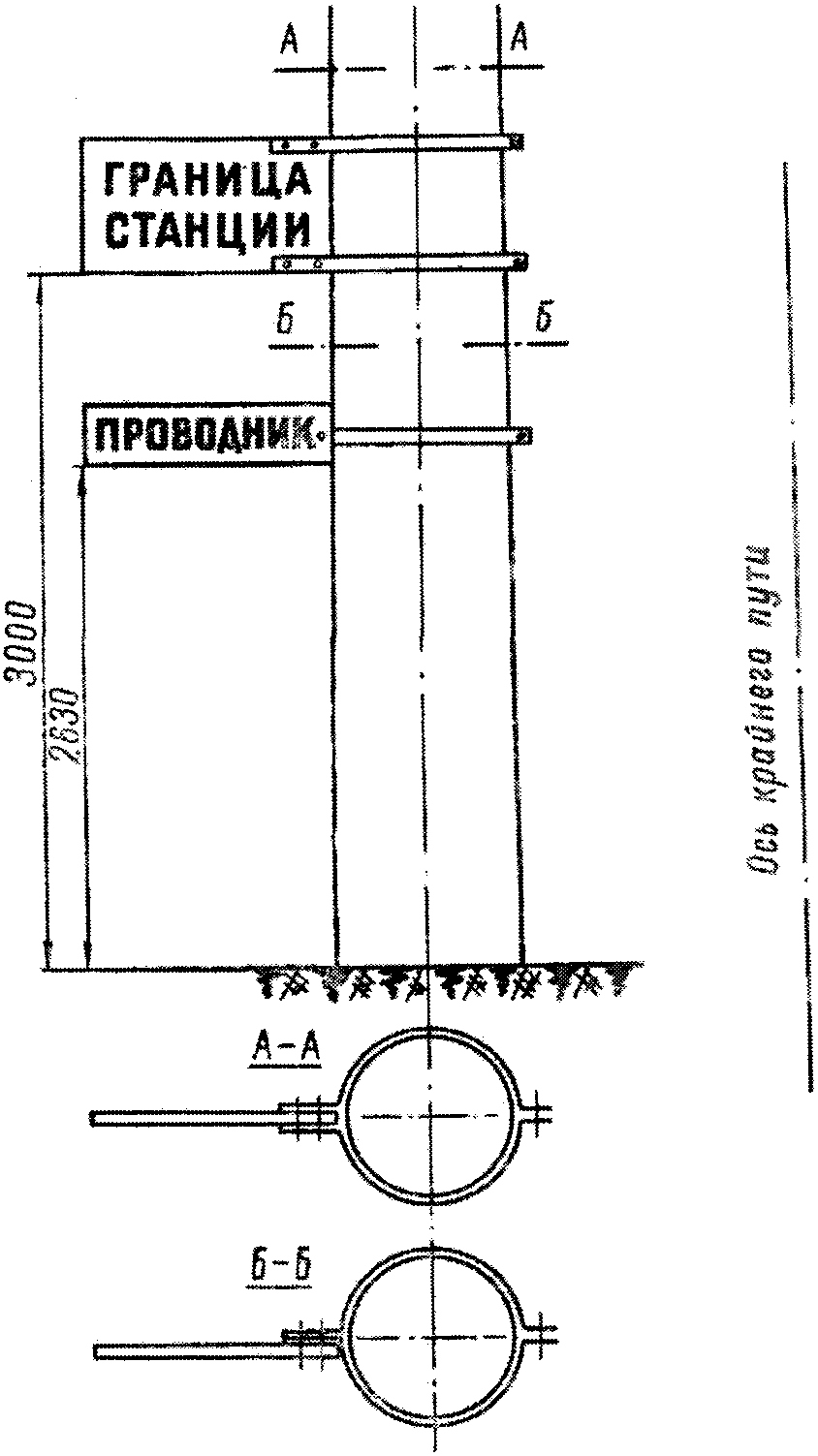

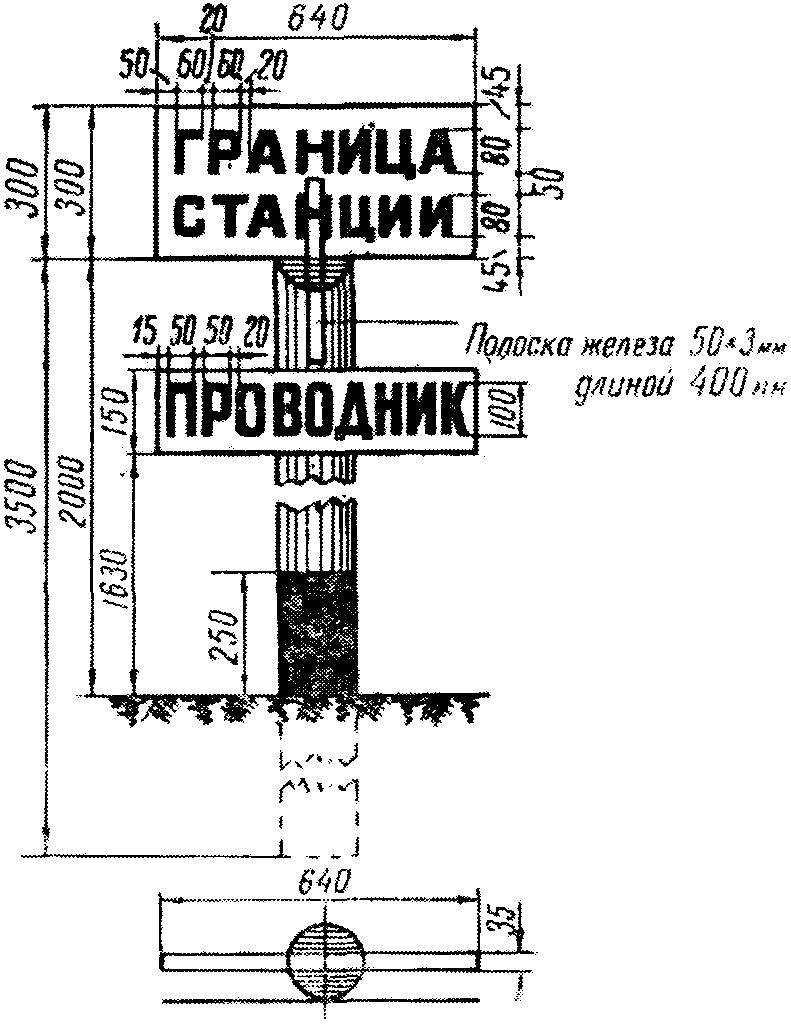

	"Граница станции"
	"Проводник"
	Начало опасного места
	Конец опасного места

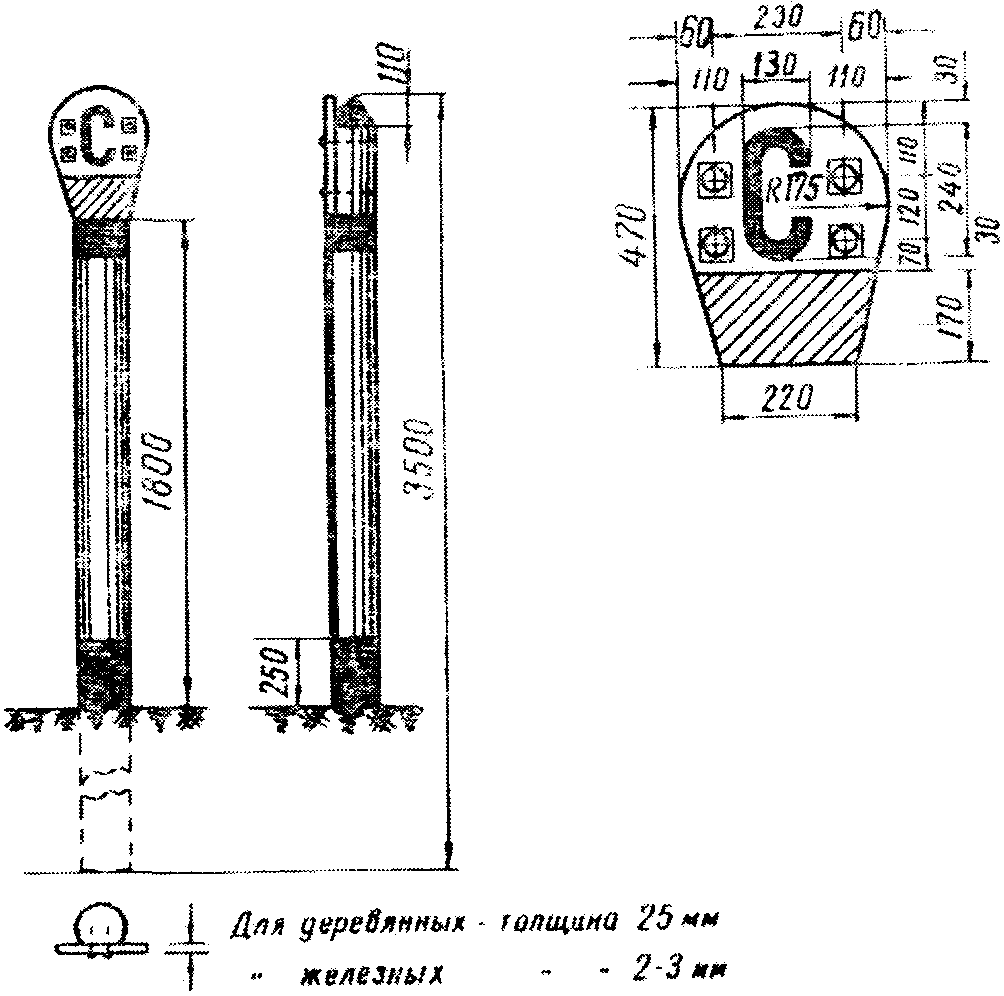

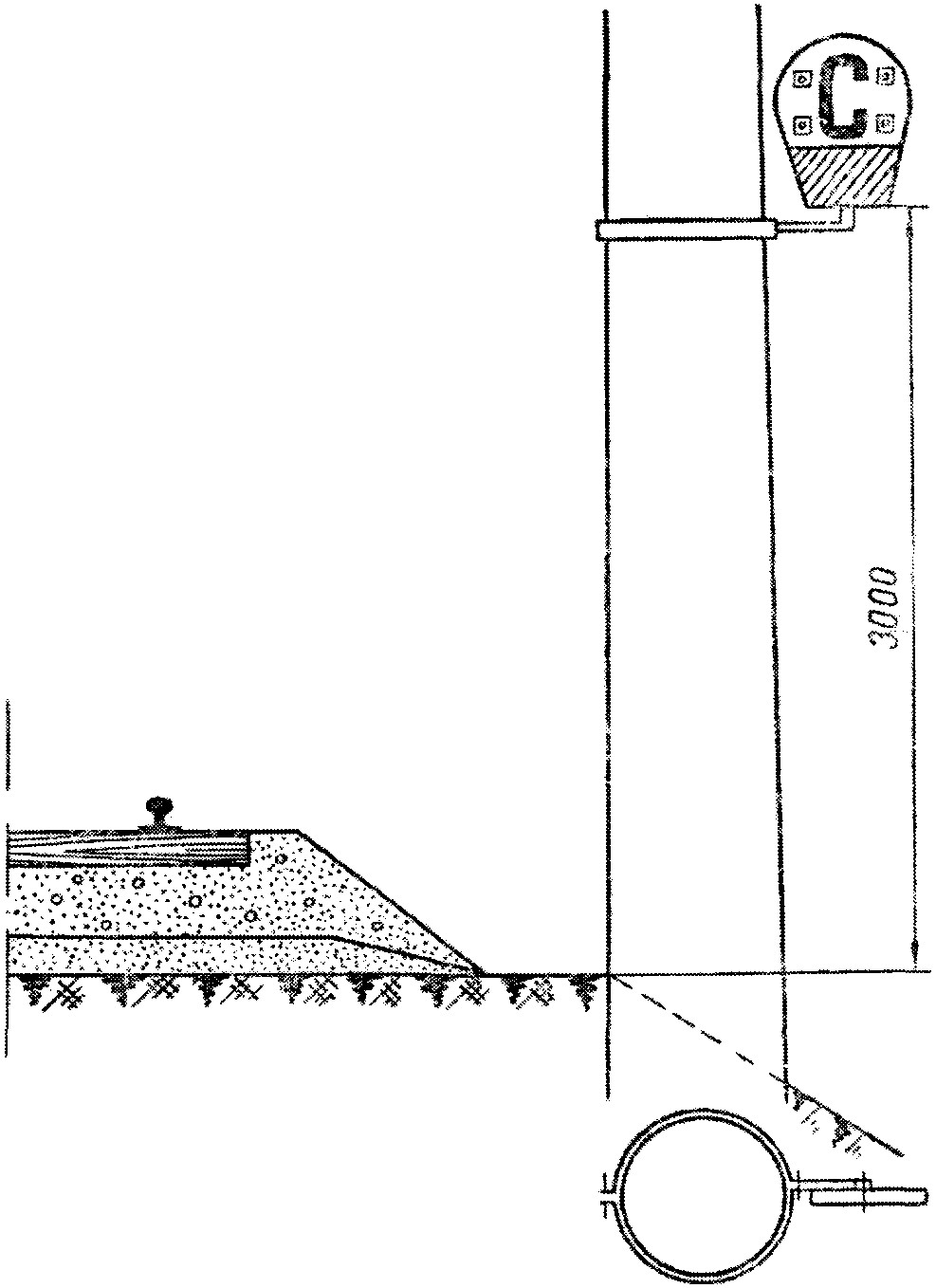

	Подача свистка

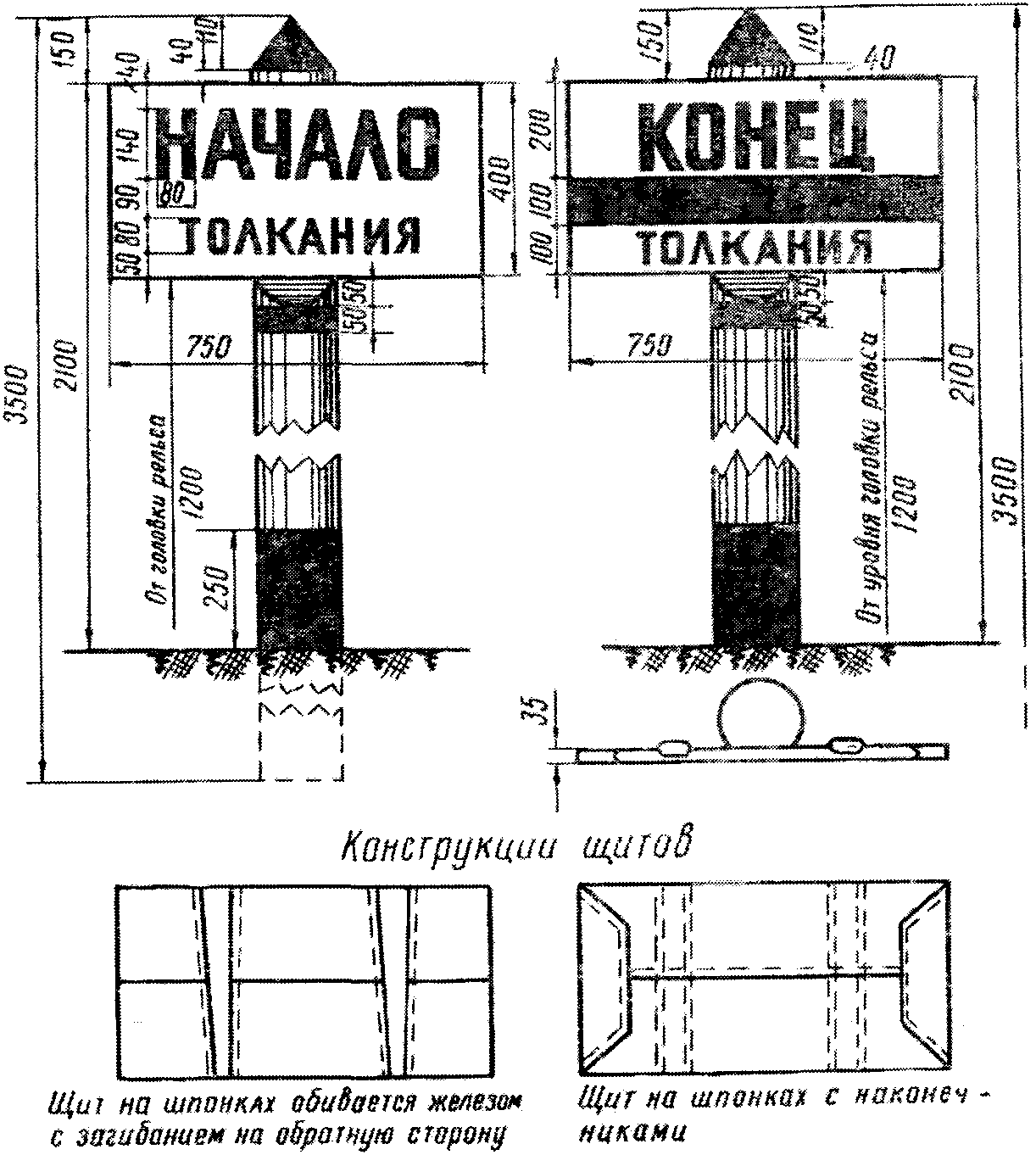

	"Начало толкания"
	"Конец толкания"

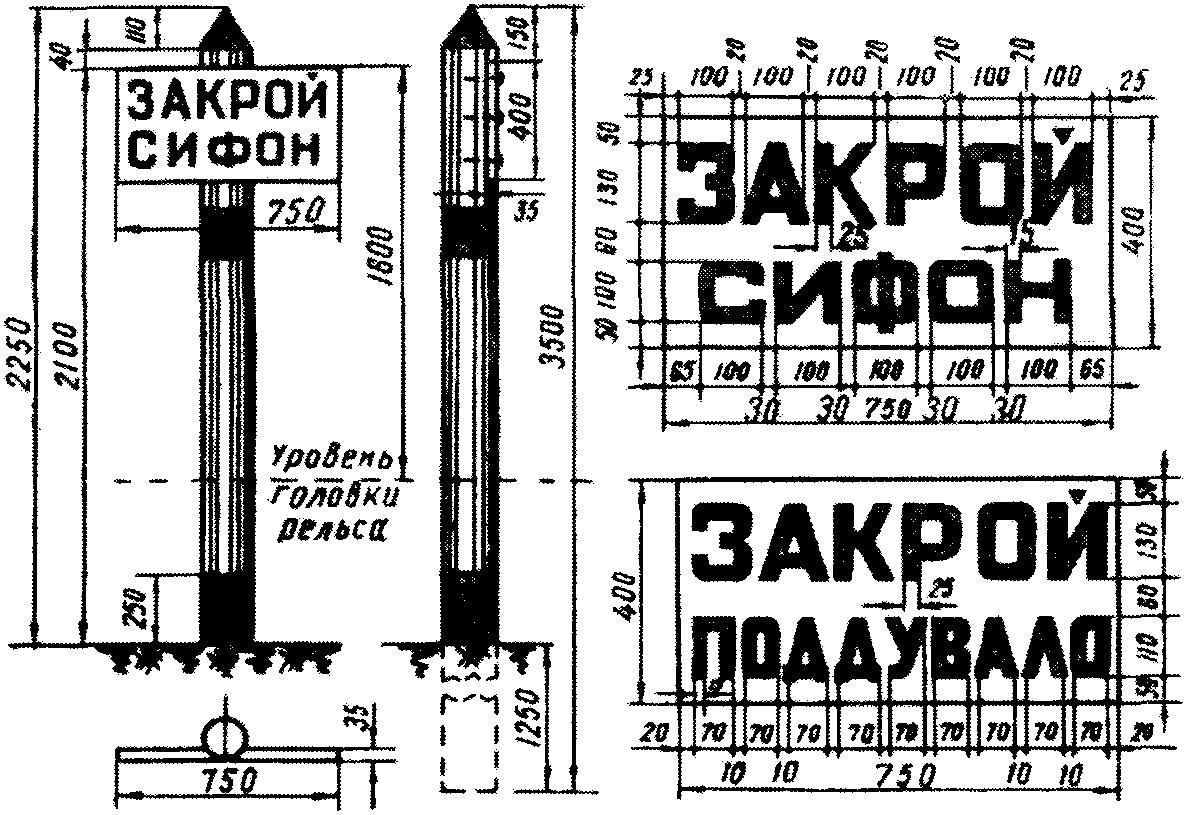

	"Закрой сифон"
	"Закрой поддувало"
	IV. Временные сигнальные знаки

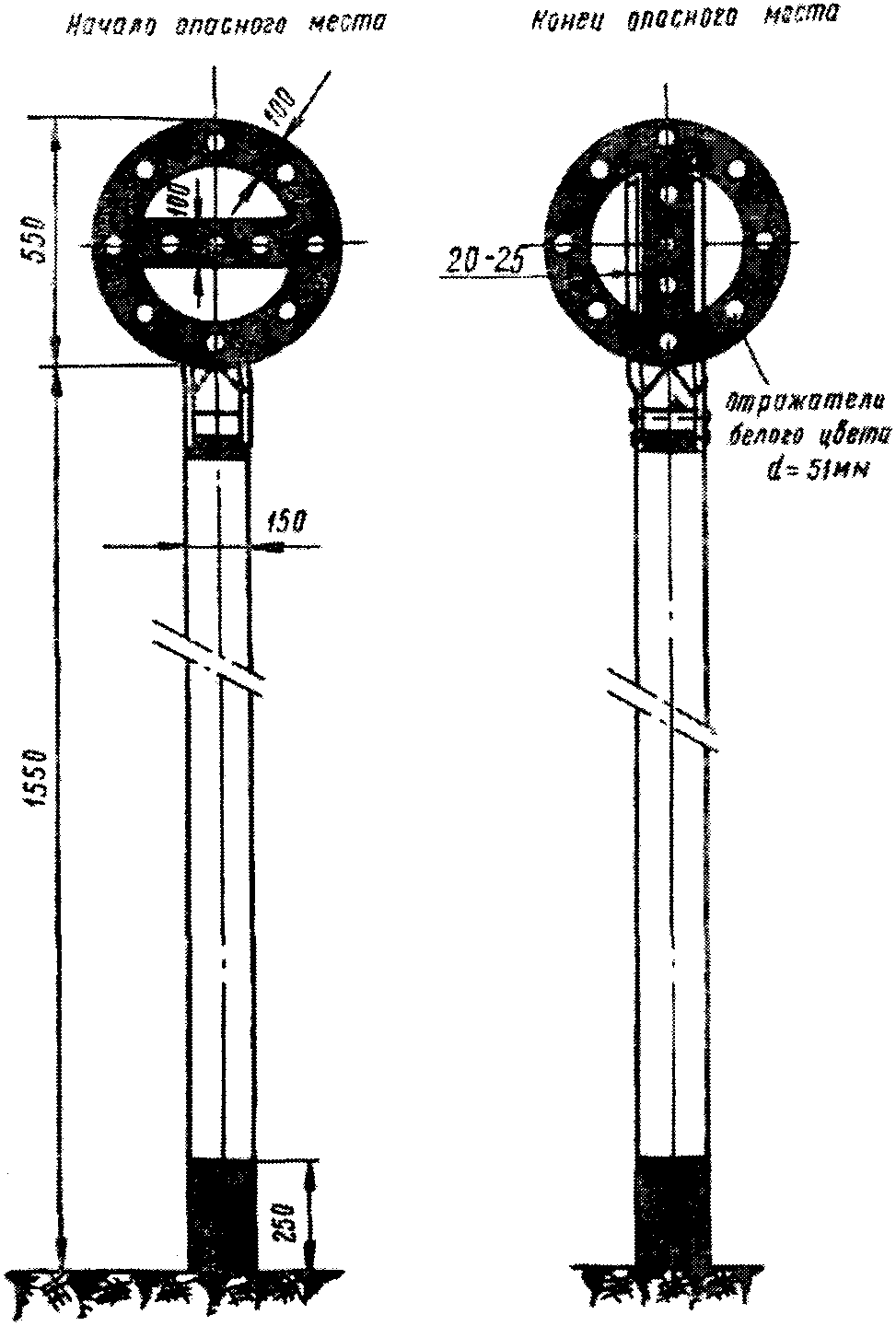

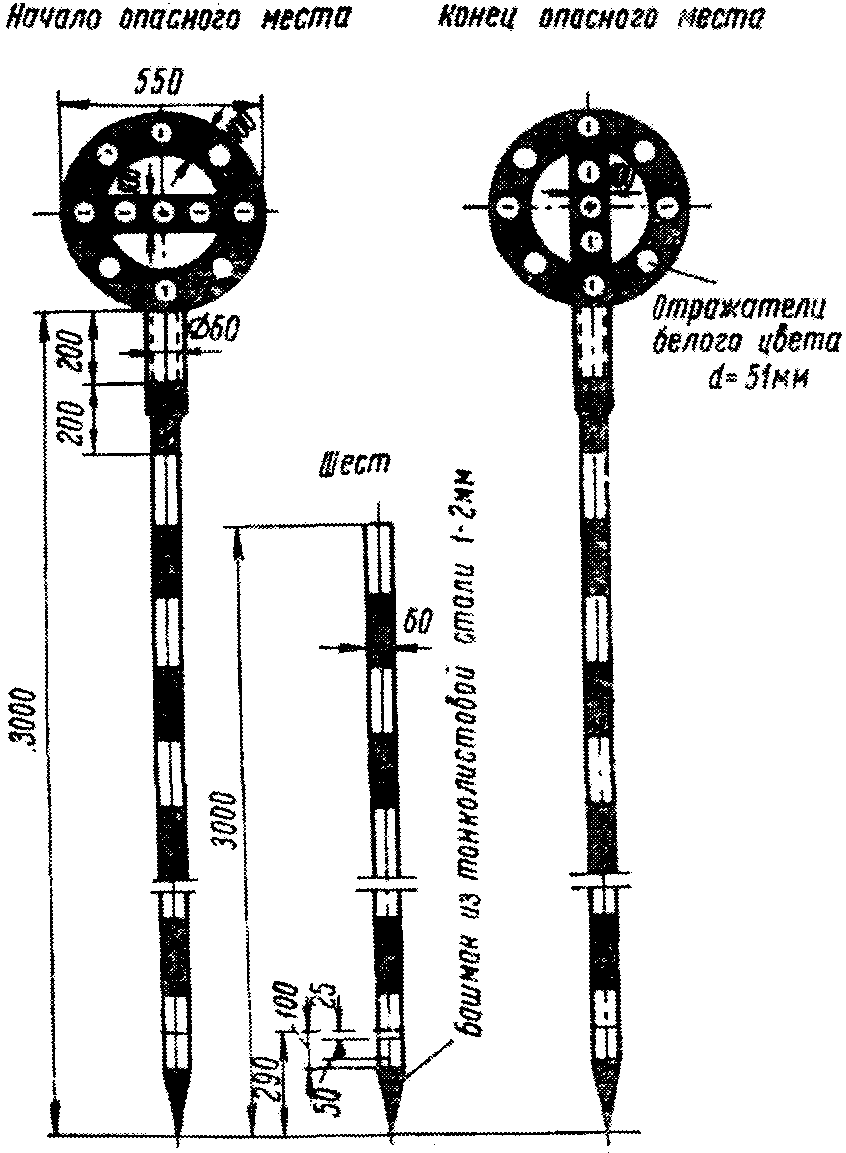

	Начало опасного места
	Конец опасного места

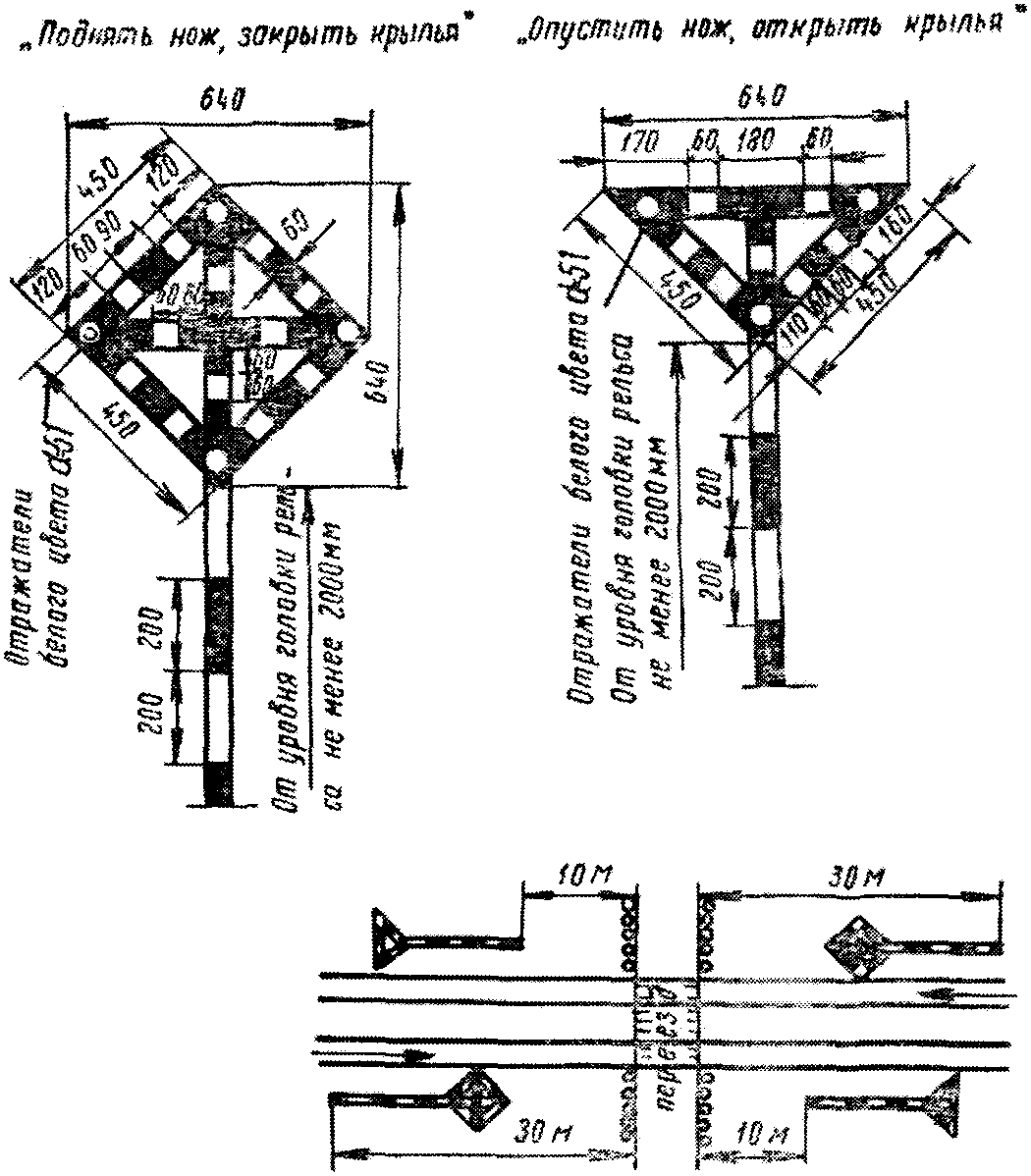

	Подготовиться к поднятию ножа и закрытию крыльев
	Поднять нож, закрыть крылья
	Опустить нож, открыть крылья
	V. Постоянные путевые знаки

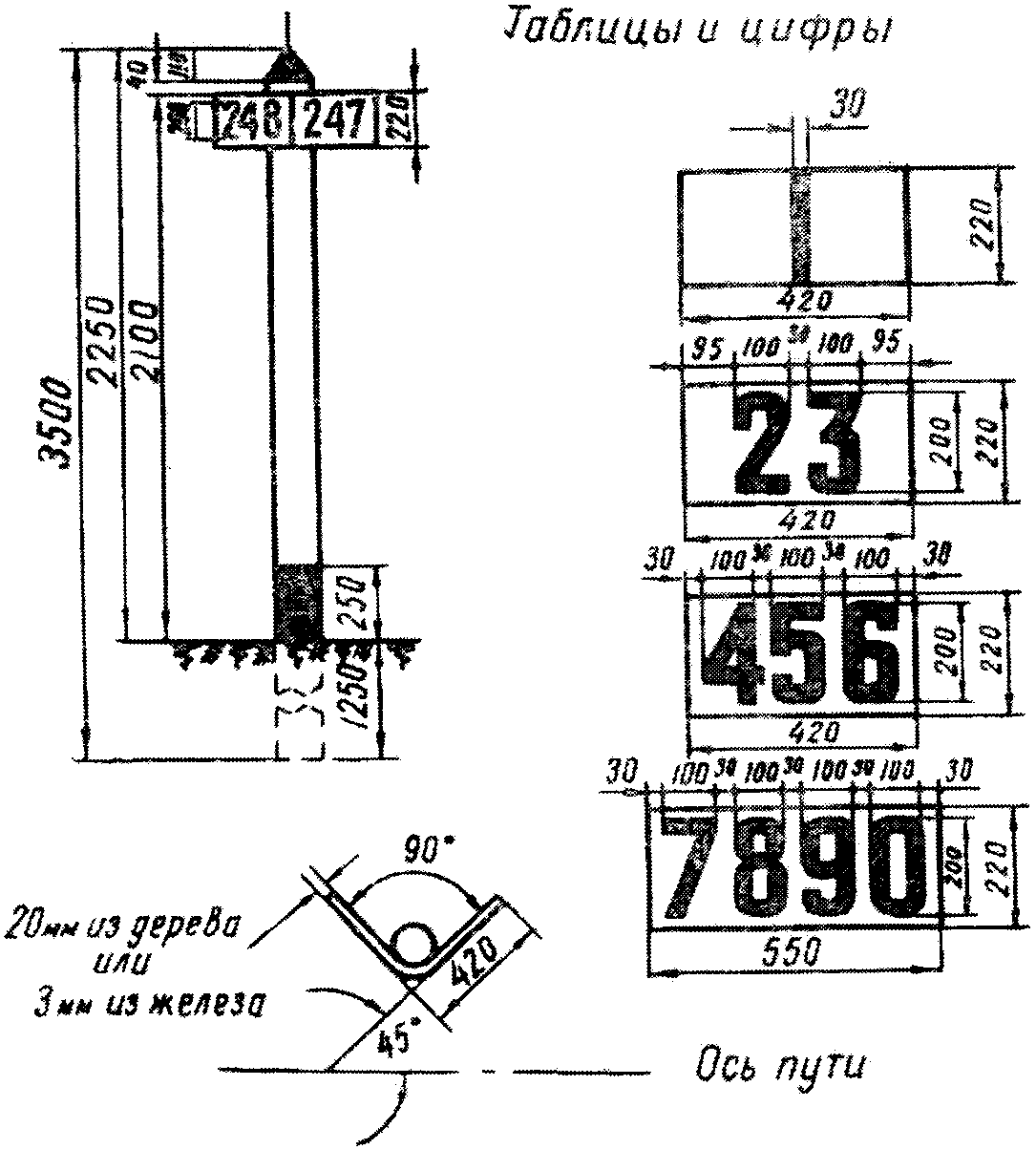

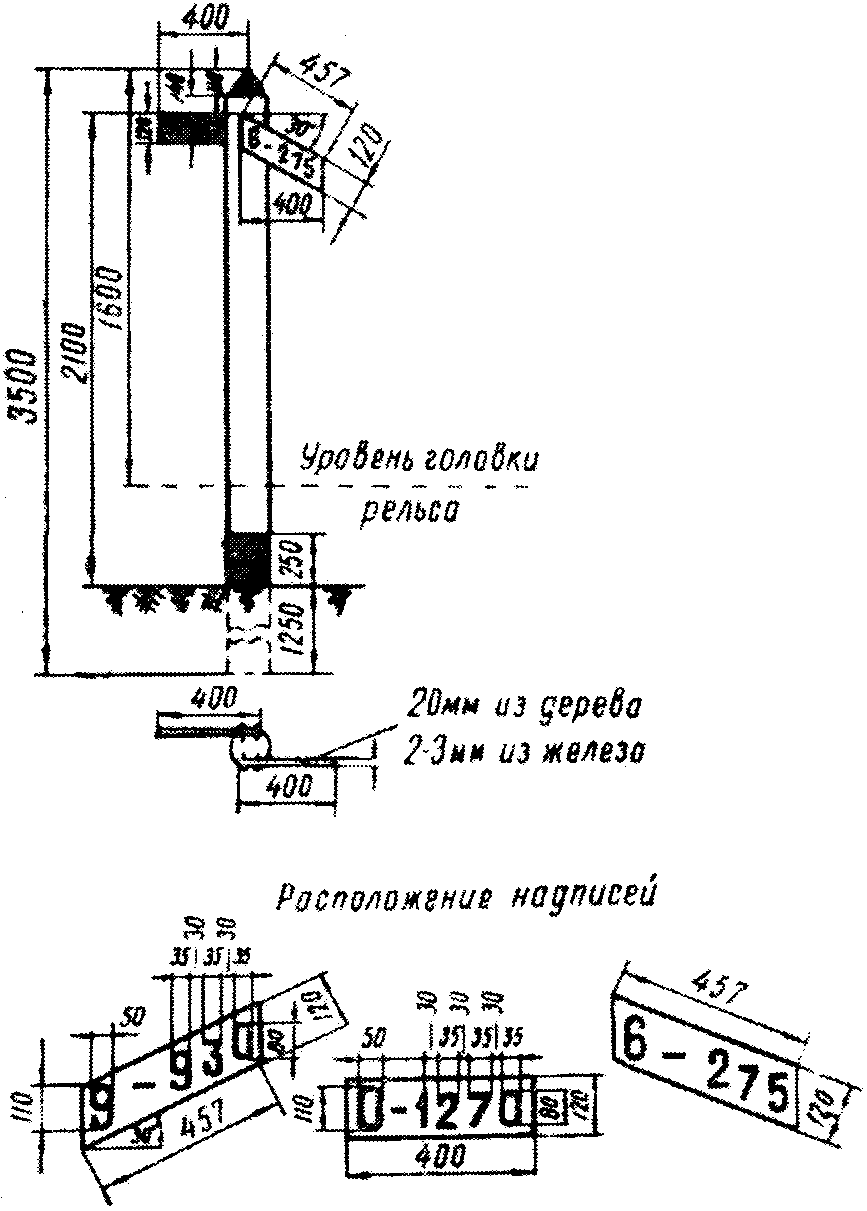

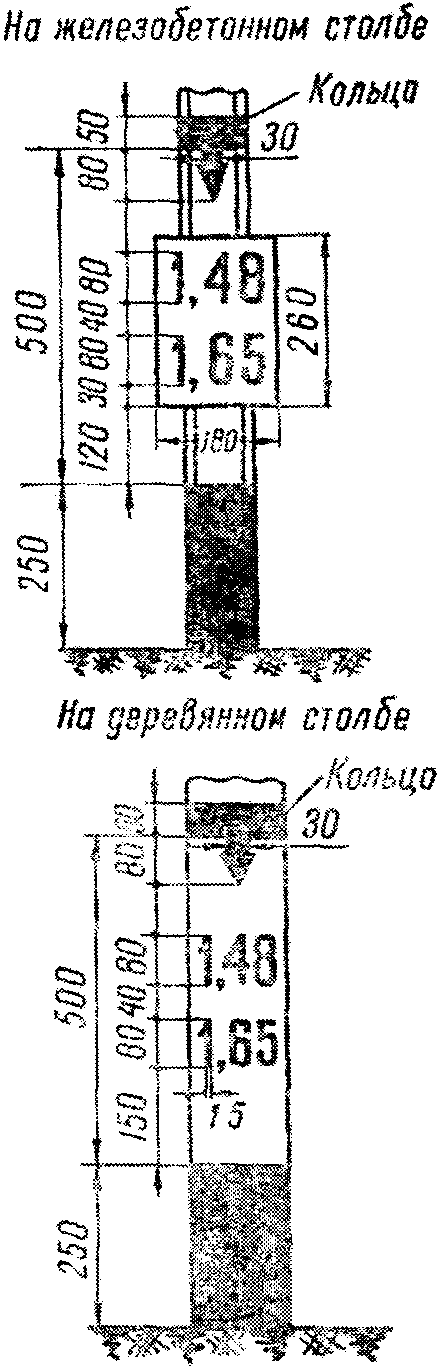

	Километровые
	Пикетные
	Уклоноуказательные

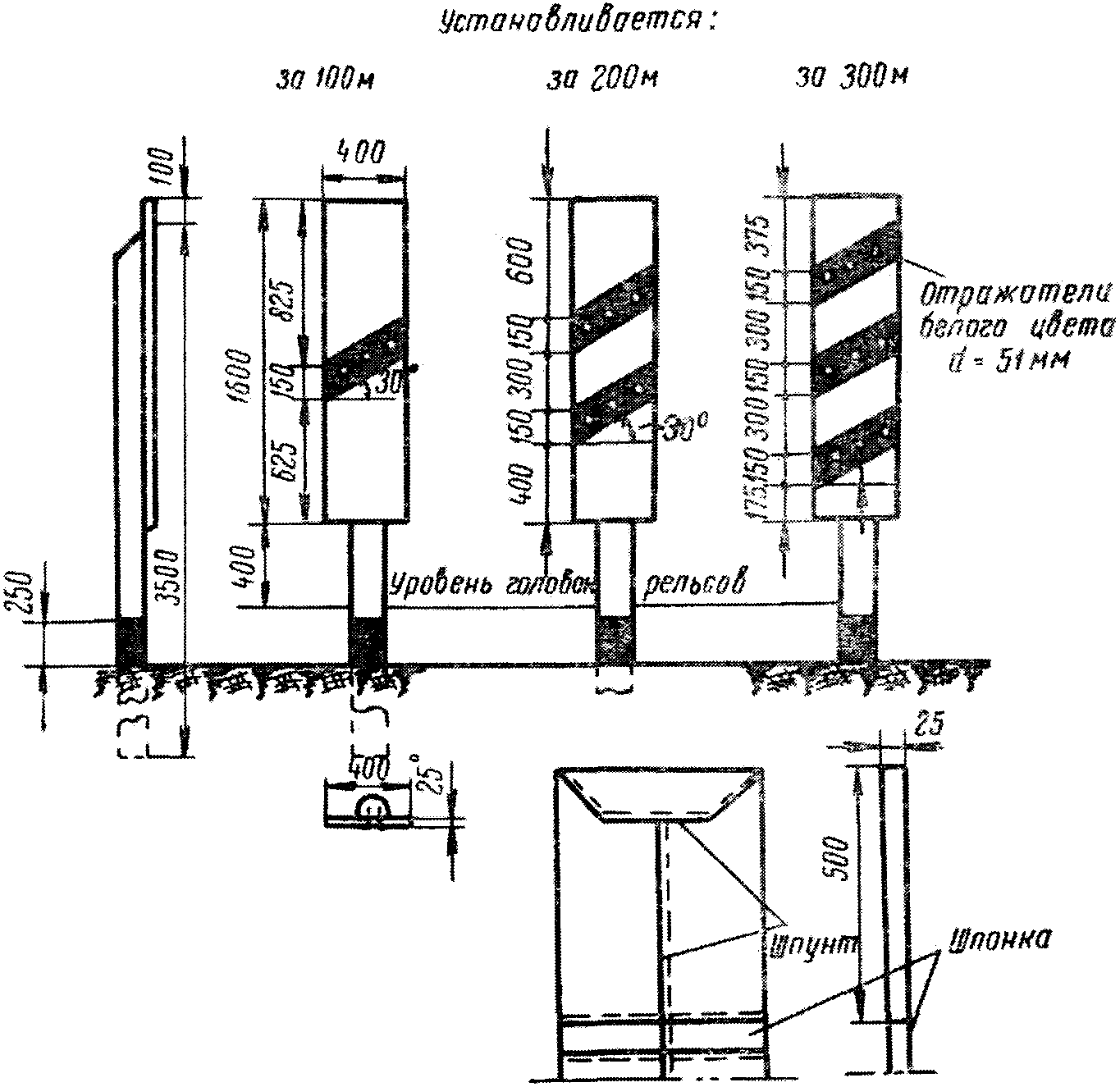

	VI. Предупредительные путевые знаки на переездах

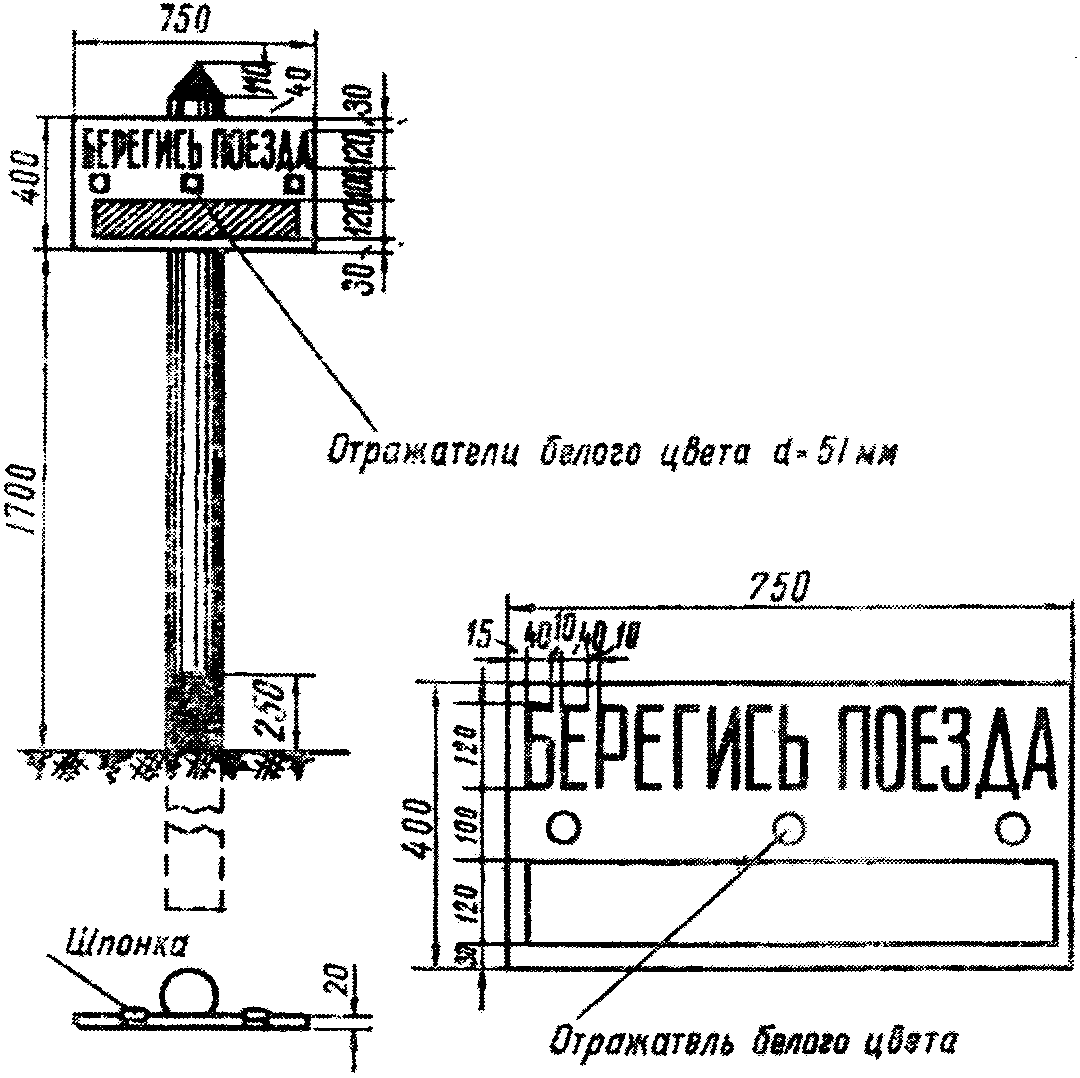

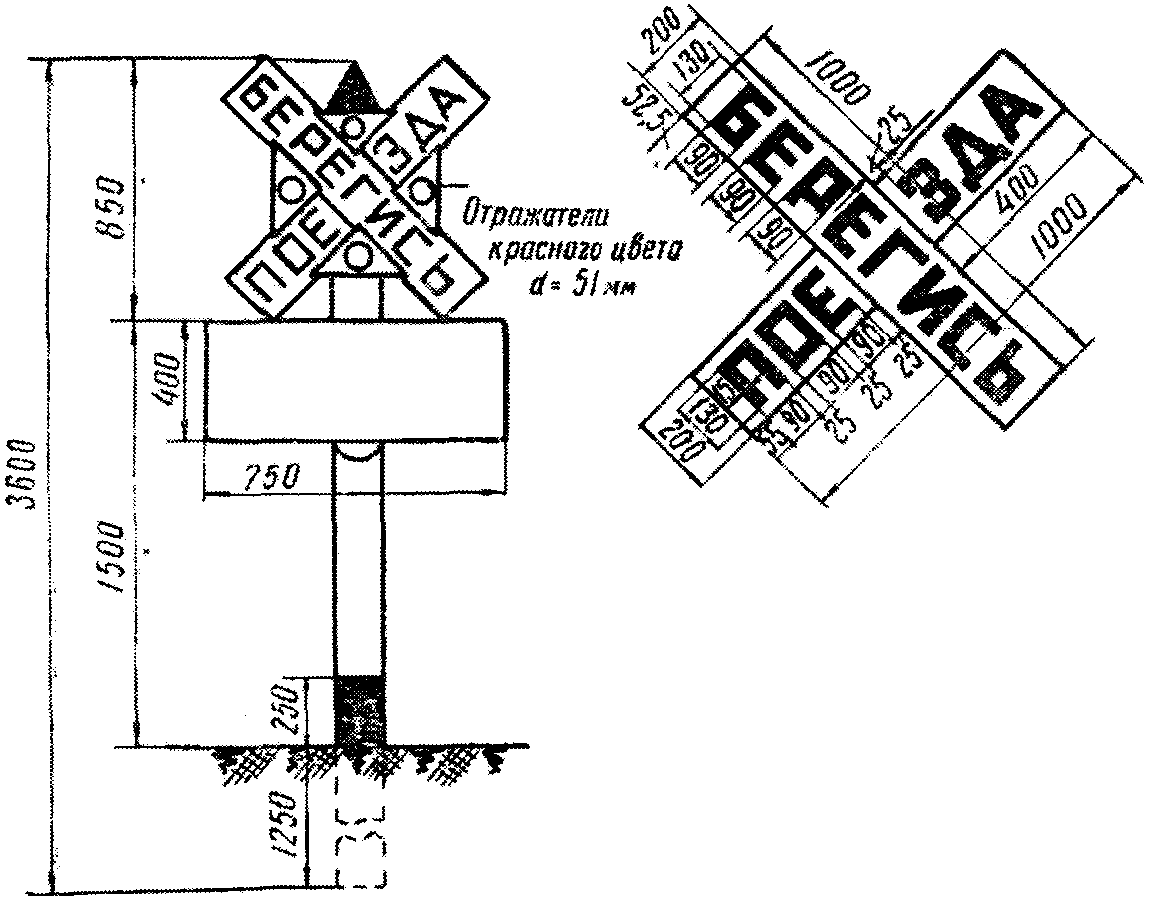

	"Берегись поезда"
	"Внимание, автоматический шлагбаум"
	VII. Прочие путевые знаки

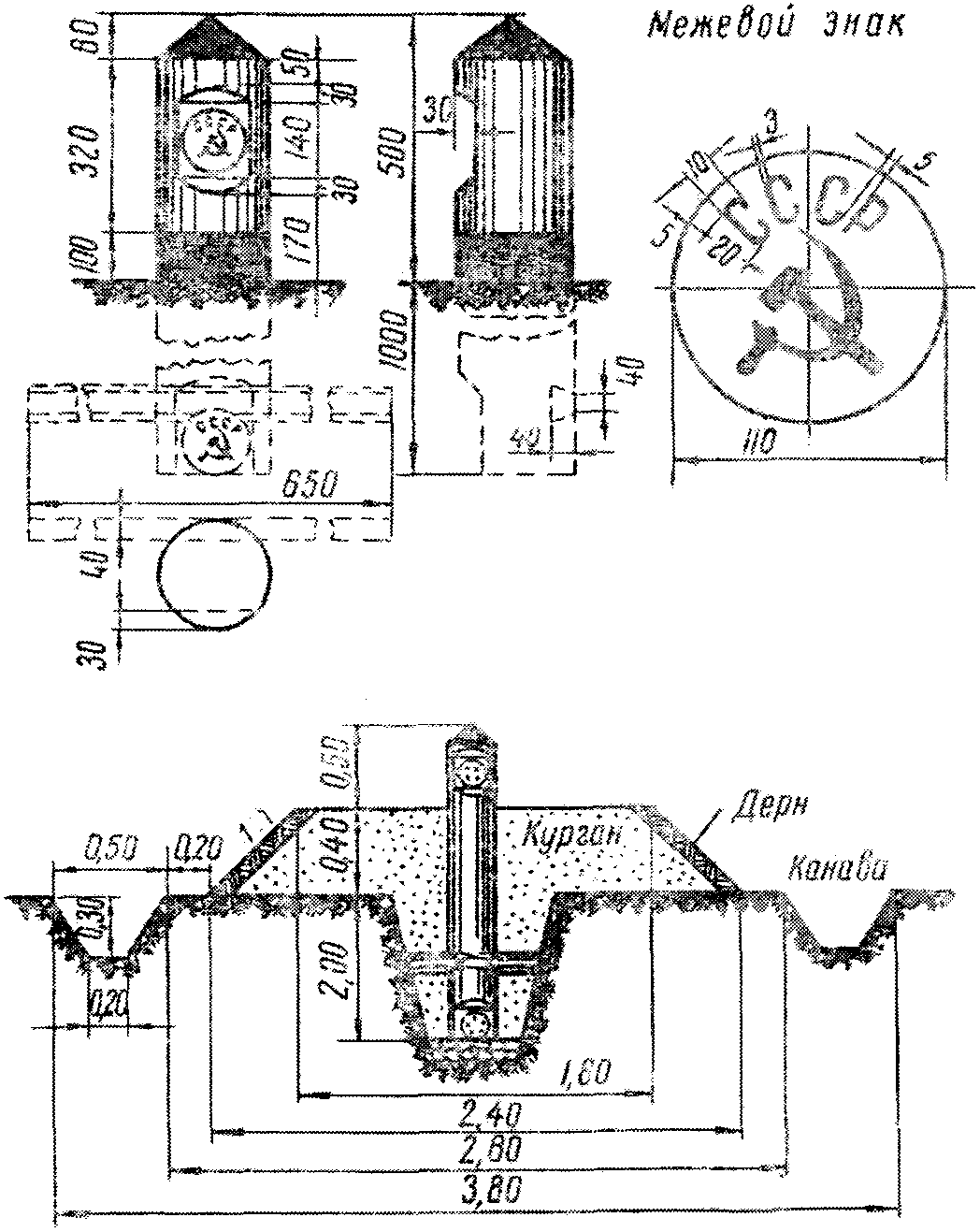

	Граница железнодорожной полосы отвода
	Наивысший горизонт воды и максимальная высота волны

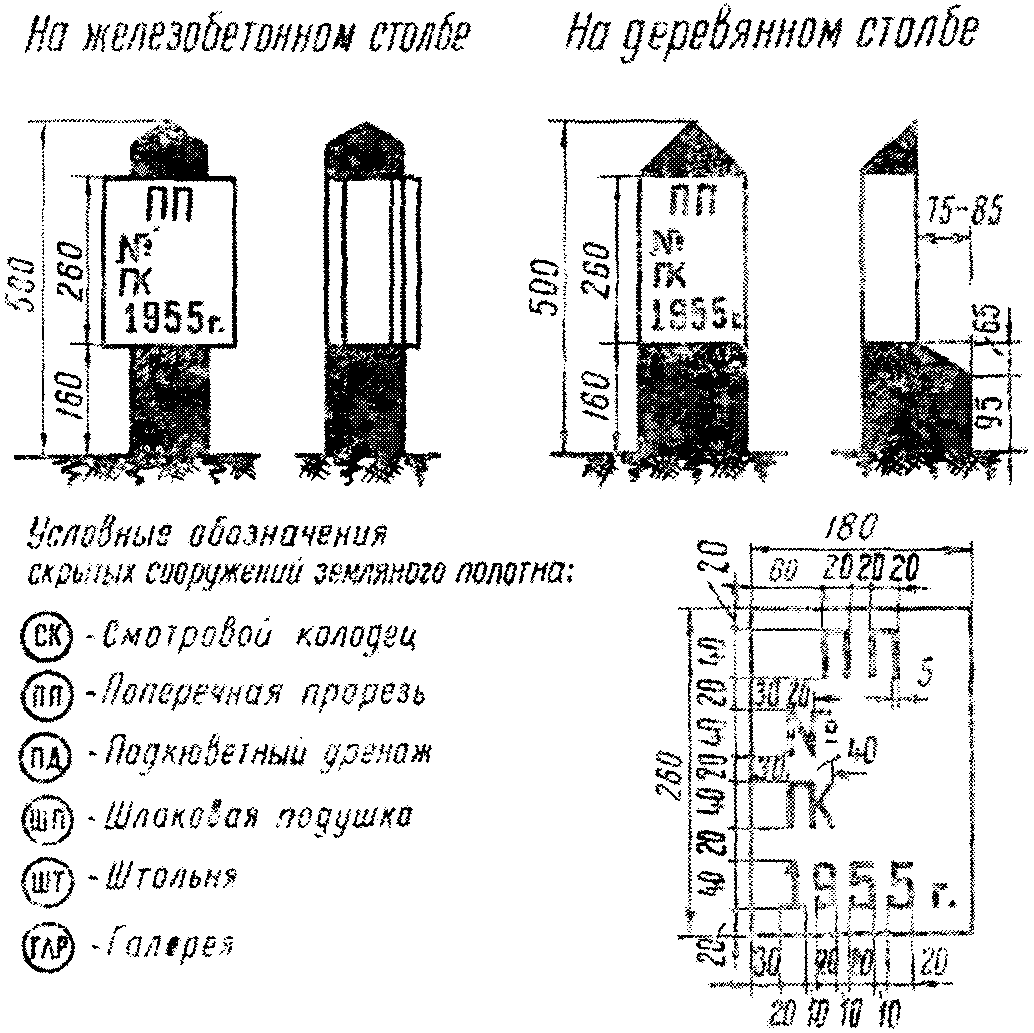

	Скрытые сооружения земляного полотна

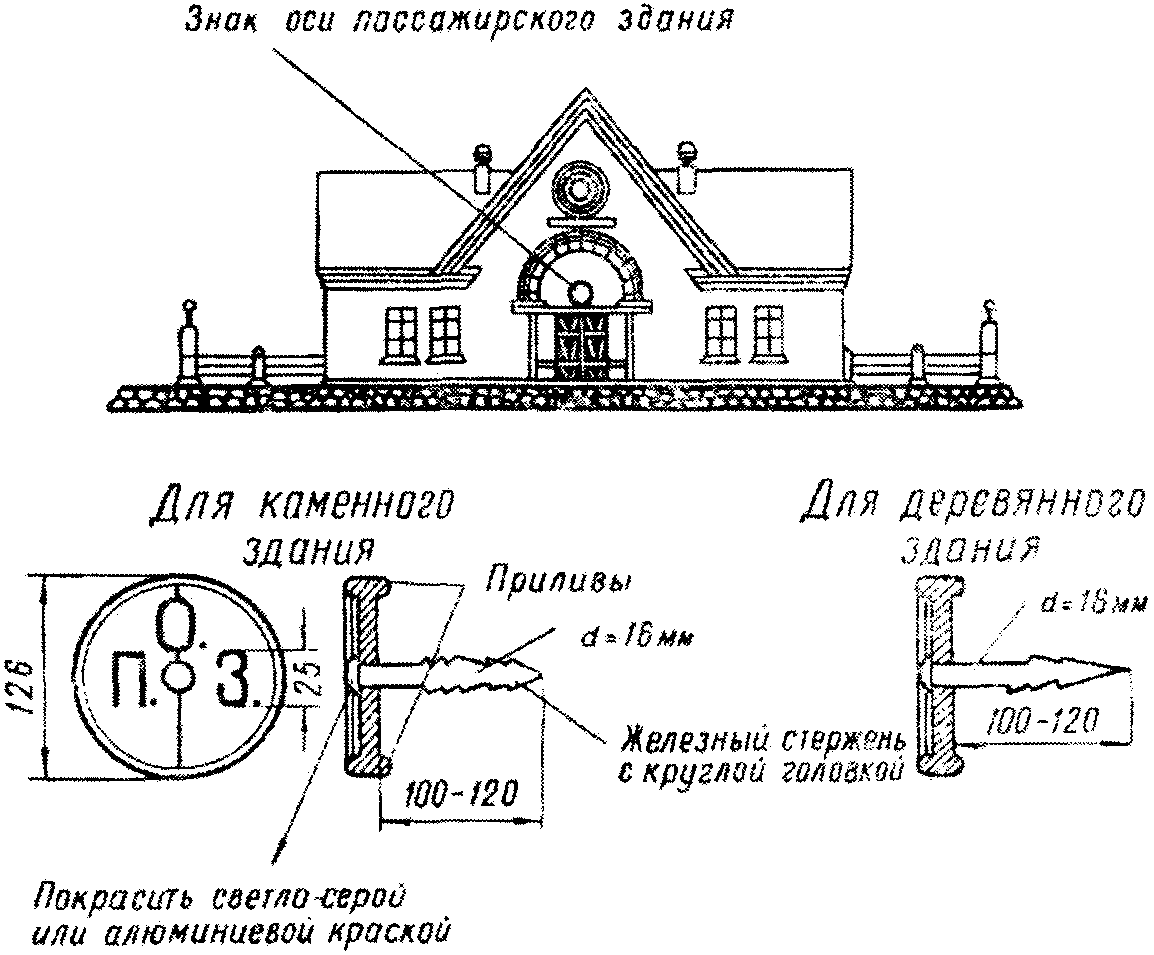

	Ось пассажирского здания

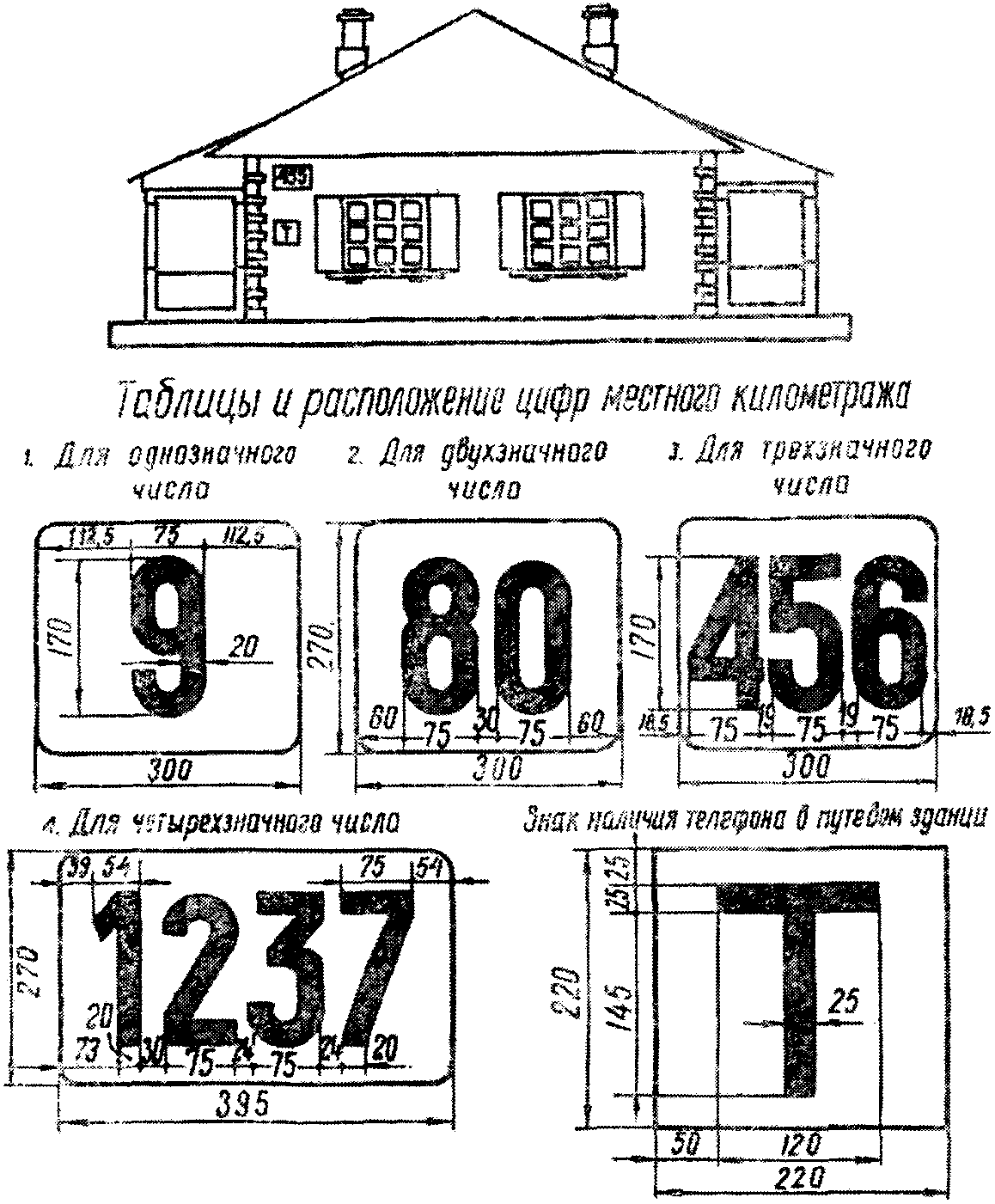

	Указатели километра на линейном путевом здании и наличия телефона
	Розетка для обделки путевых и постоянных сигнальных знаков

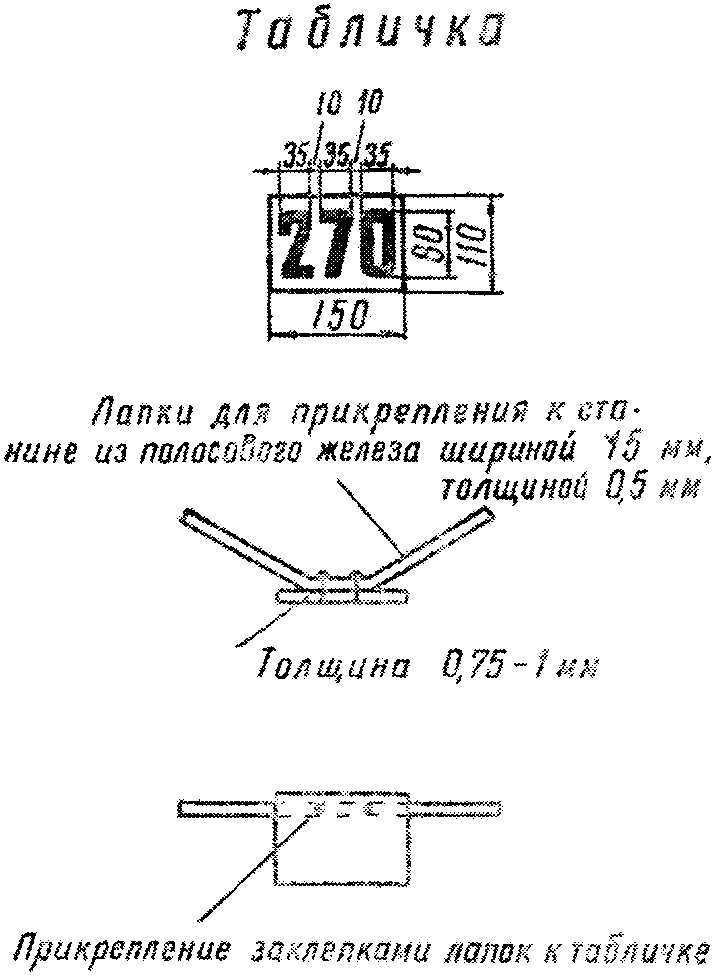

	Указатель номера стрелки

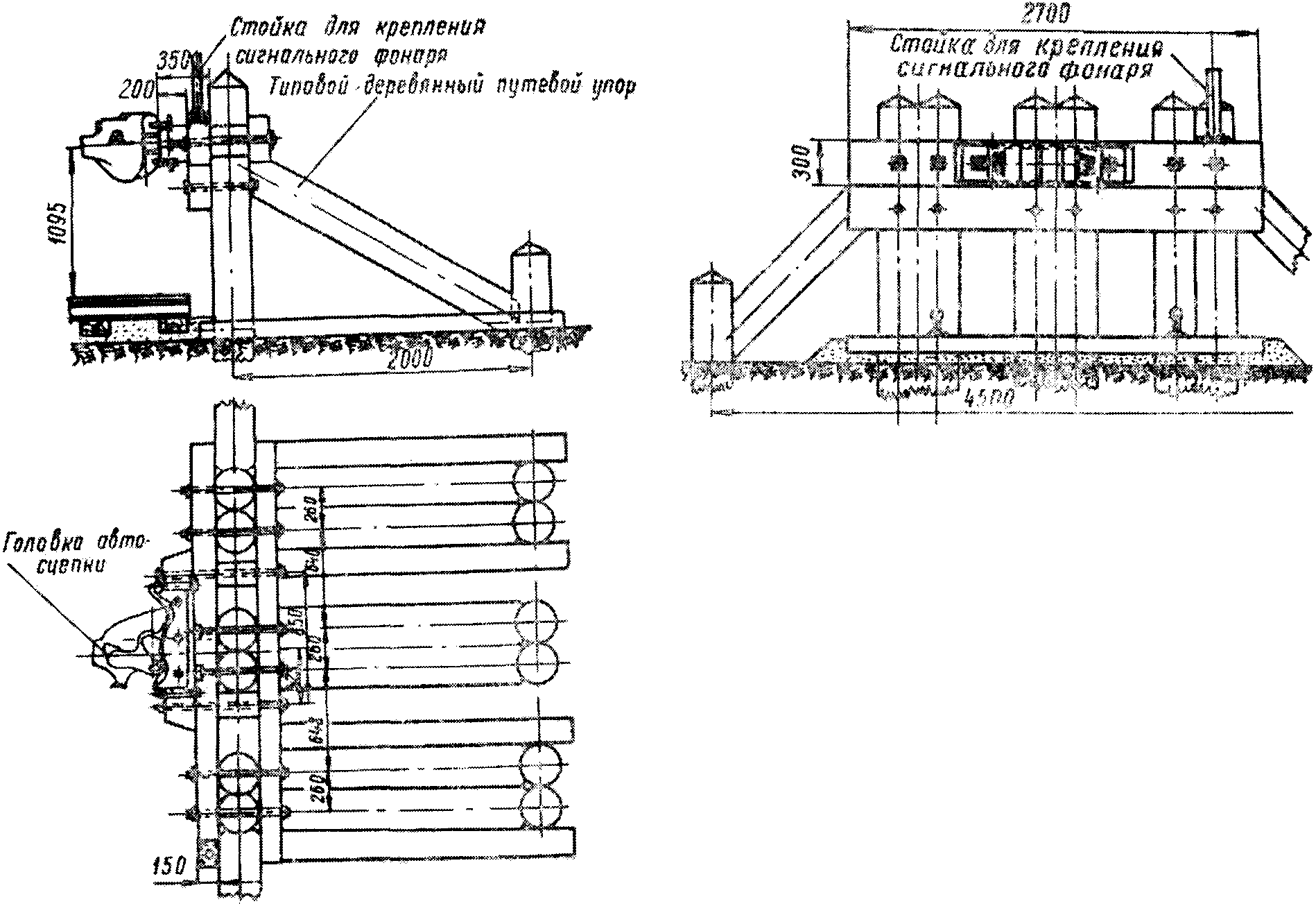

	VIII. Путевые упоры и поворотные брусья

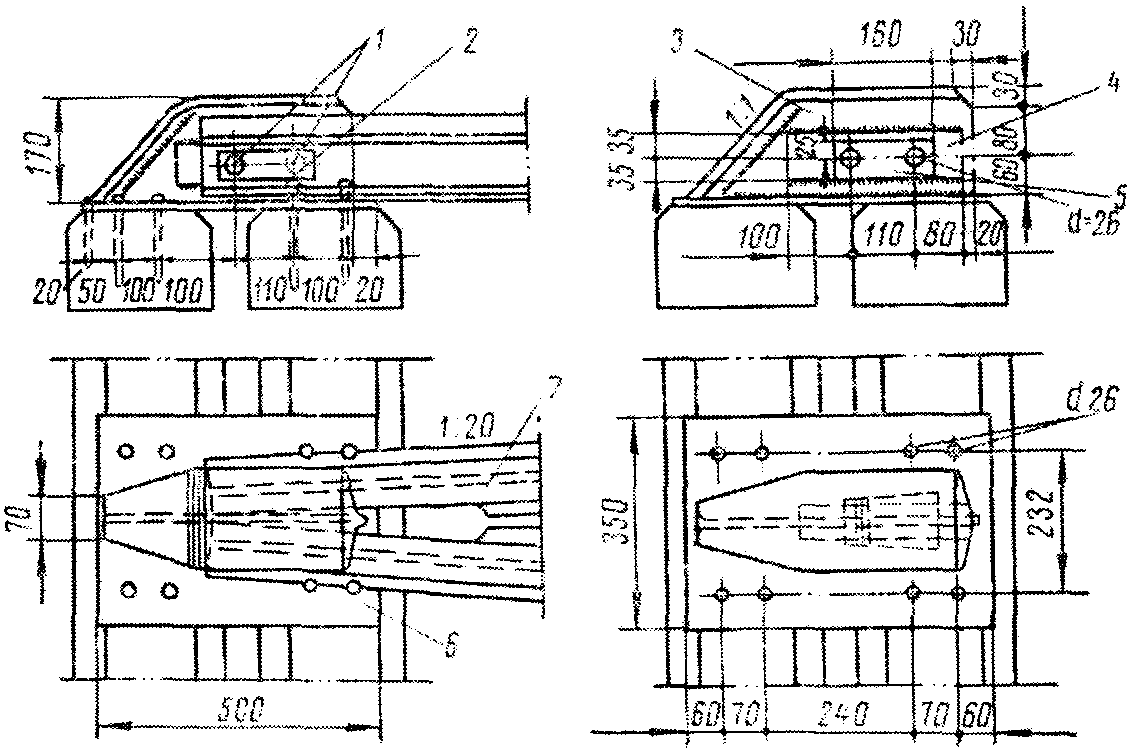

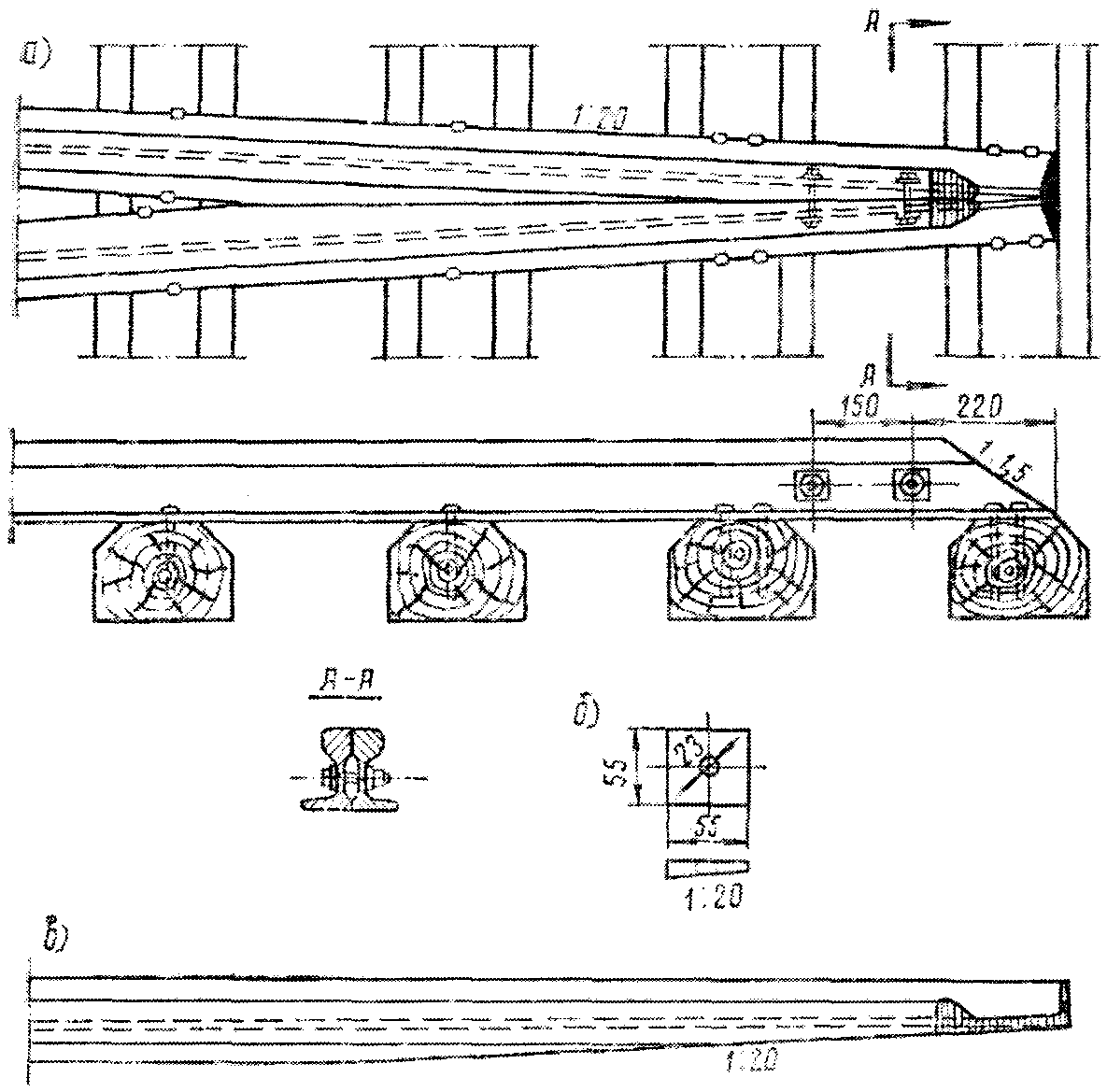

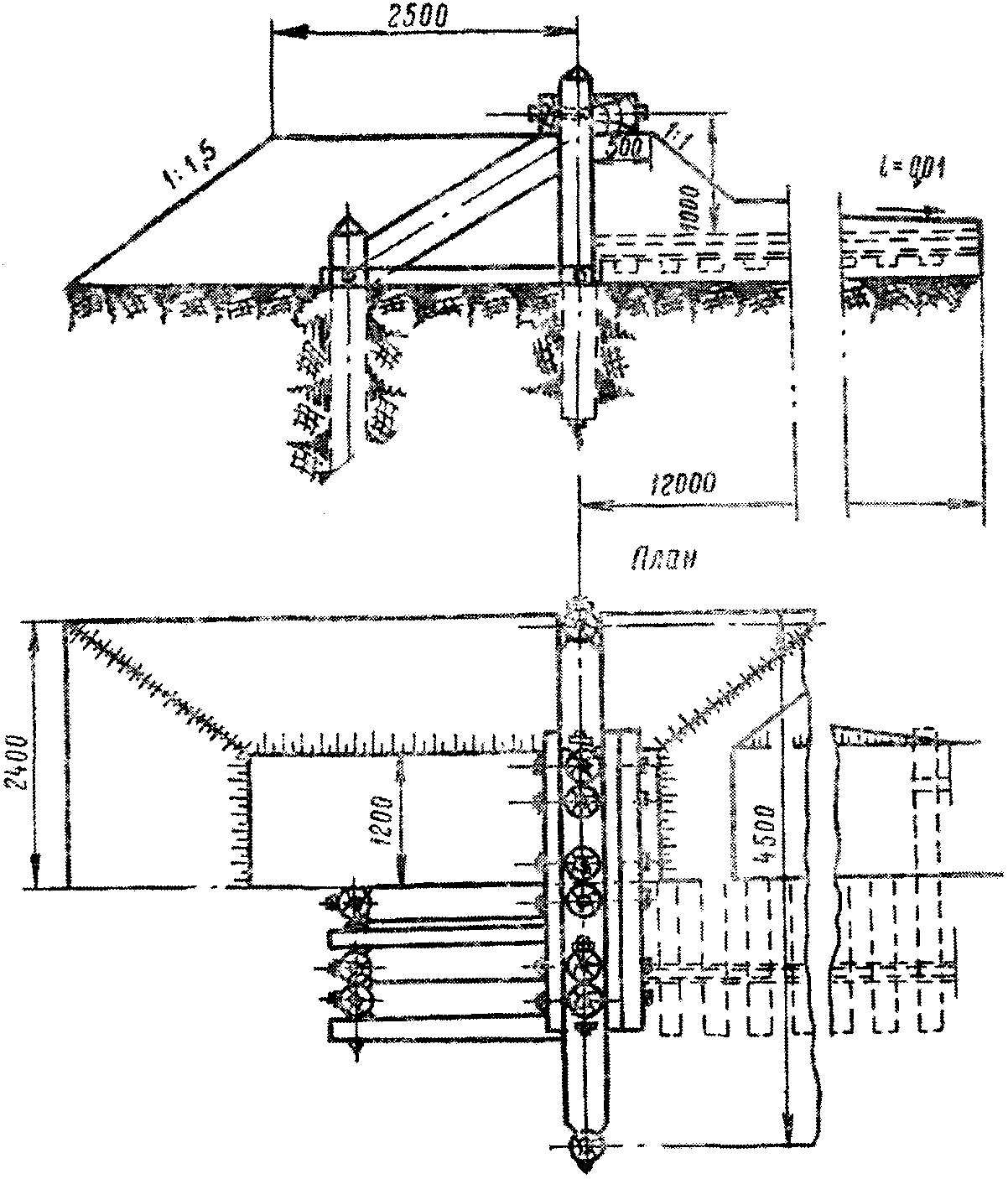

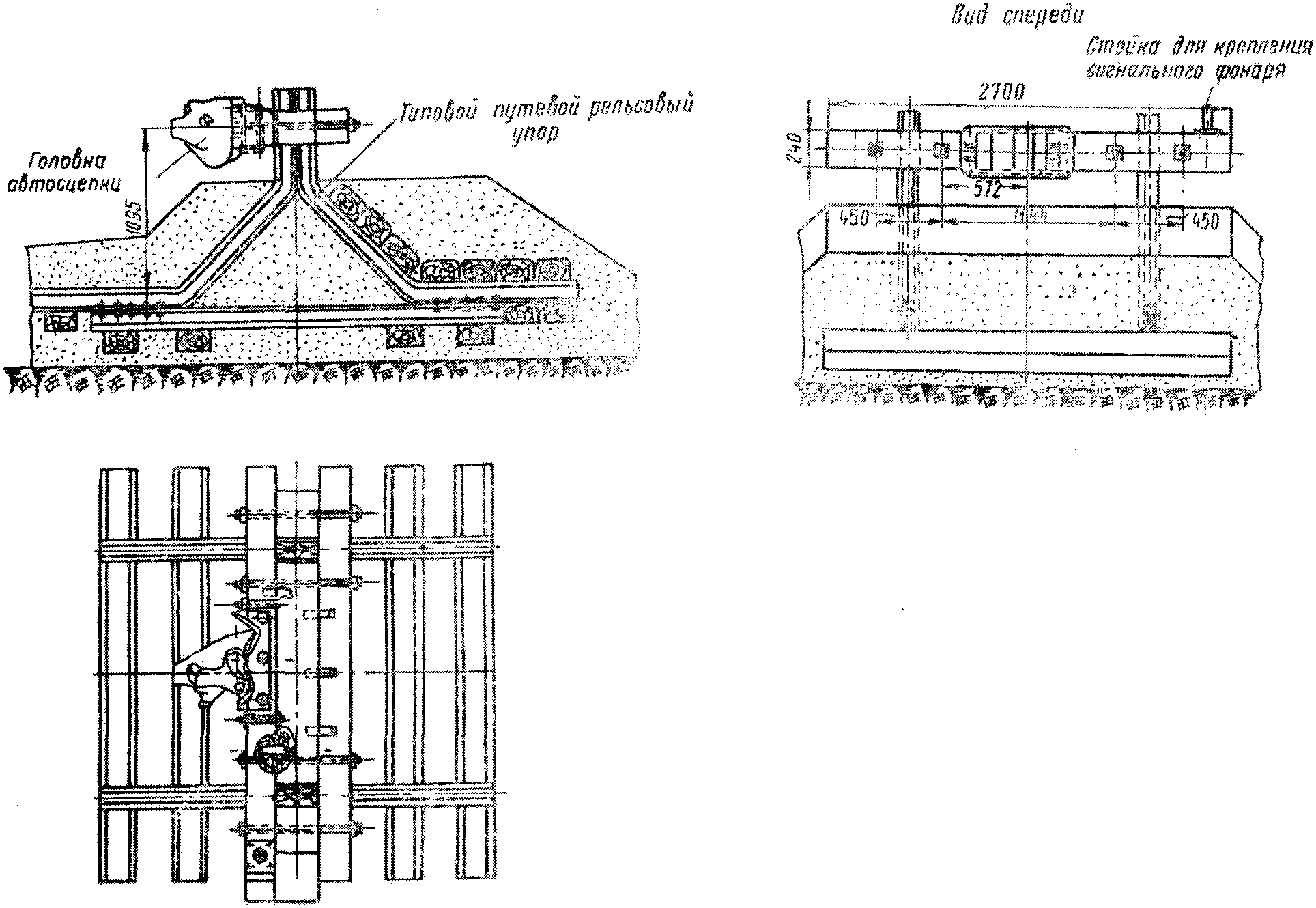

	Типовые упоры

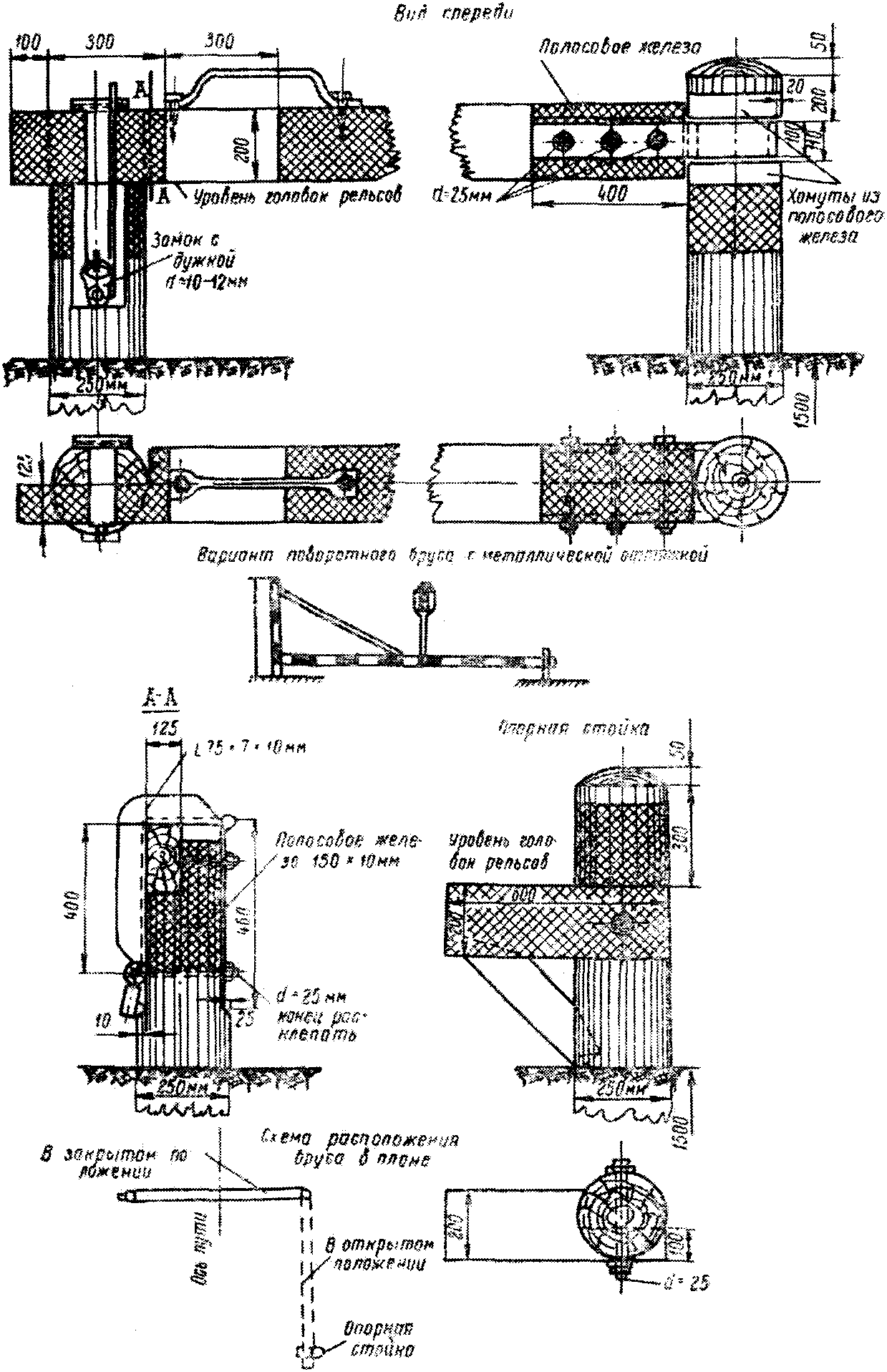

	Поворотные брусья

Километры	Пикеты и плюсы	Высота насыпи, м	Охраняемые	Неохраняемые	Ширина переезда, м	Настил, покрытие, из какого материала, площадь, м2		Длина контррельсов, м	Длина затворов переездных в м	Трубы и мосты под переездами					Габаритные ворота	Количество переездных знаков	Надолбы	Угол пересечения оси переезда с осью пути	Сигнализация
										Отверстие, м	трубы		мосты
											материал	длина, м	материал	длина, м
						между контррельсами	на подходах
1	2	3	4	5	6	7	8	9	10	11	12	13	14	15	16	17	18	19	20

Тип рельсов	Число шпал на 1 км	Скорость, км|ч
Р43	1600 - 1440	20
Р43	1840	25
Р50 и Р65	1840	40

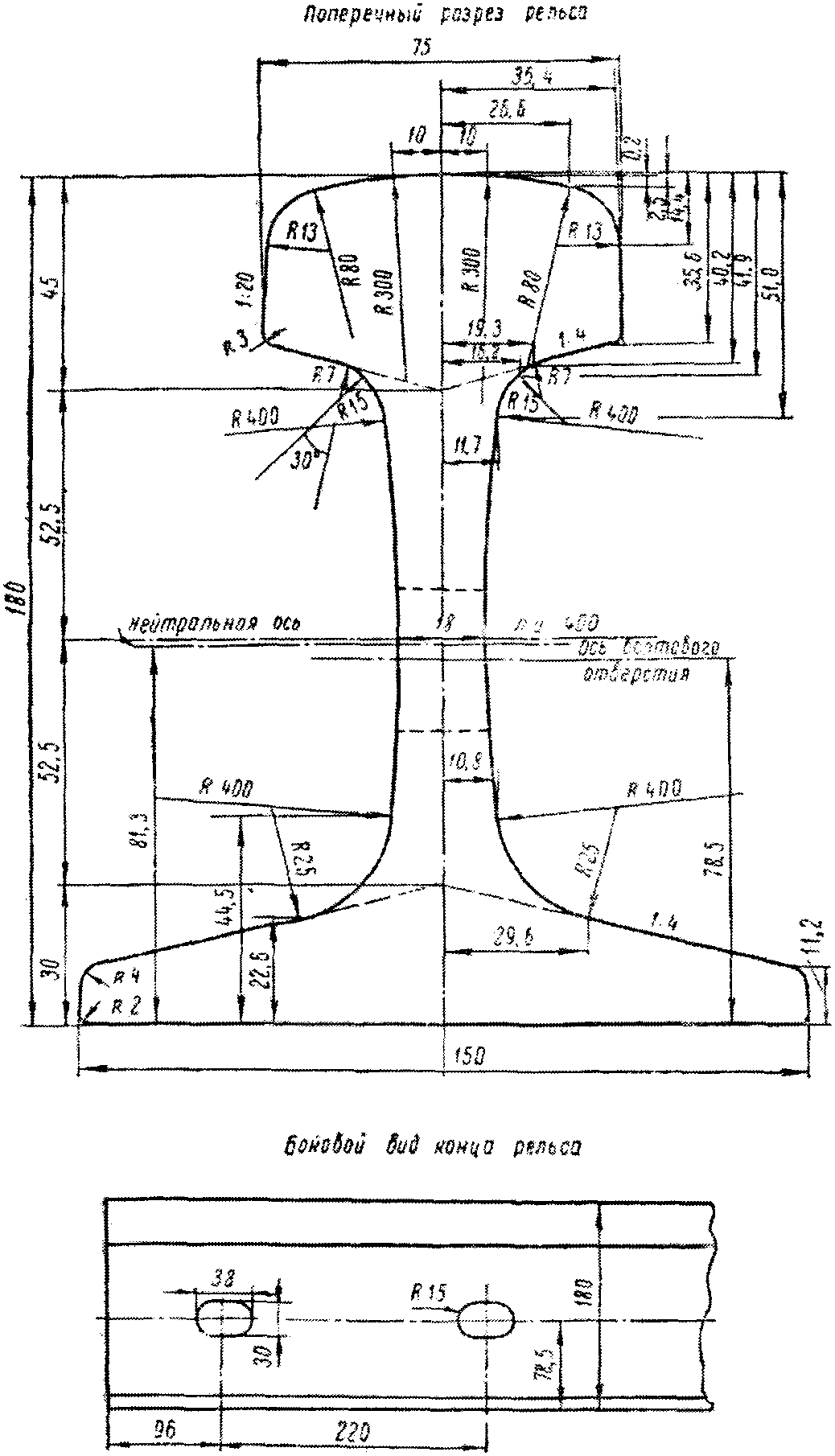

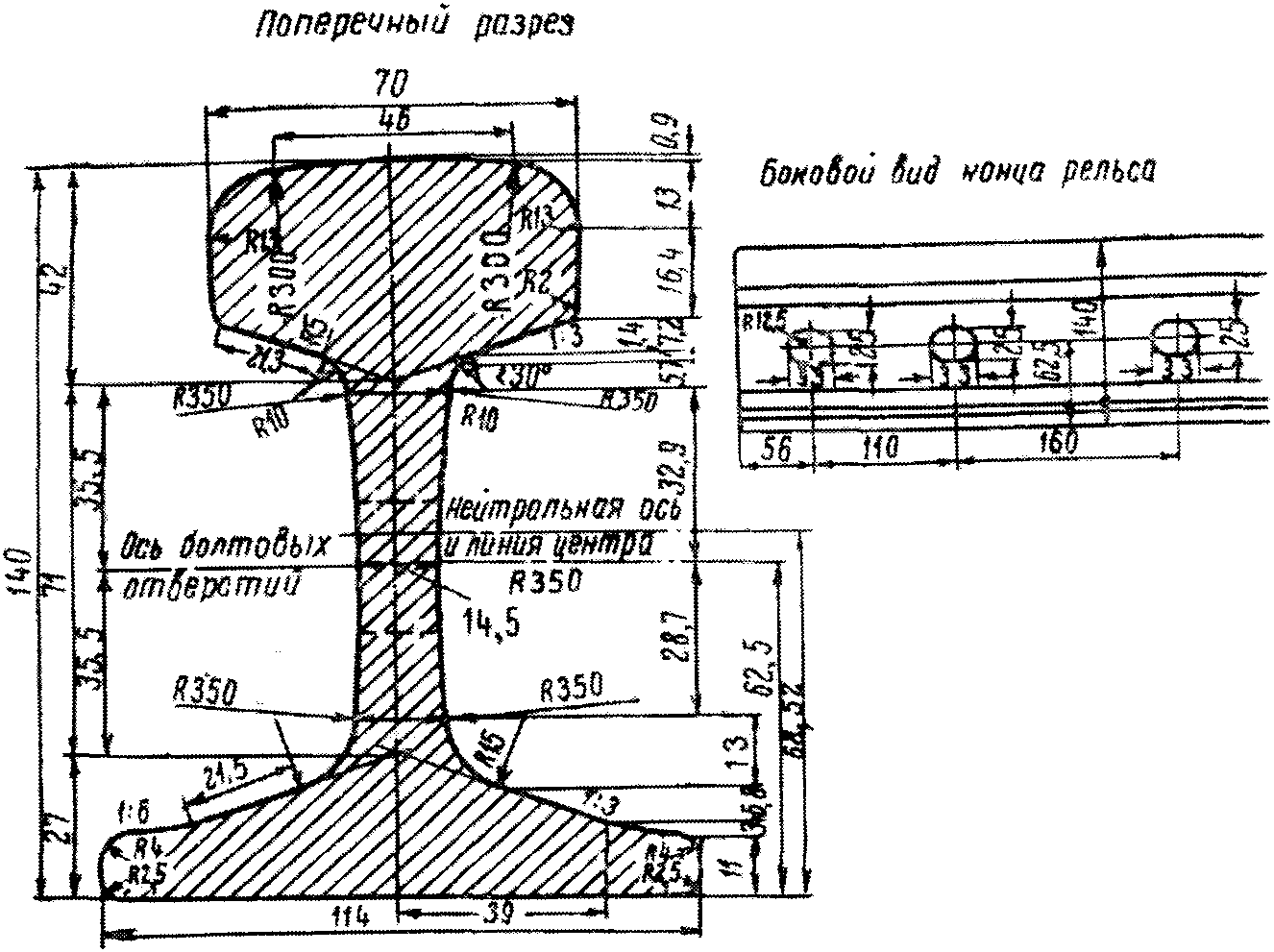

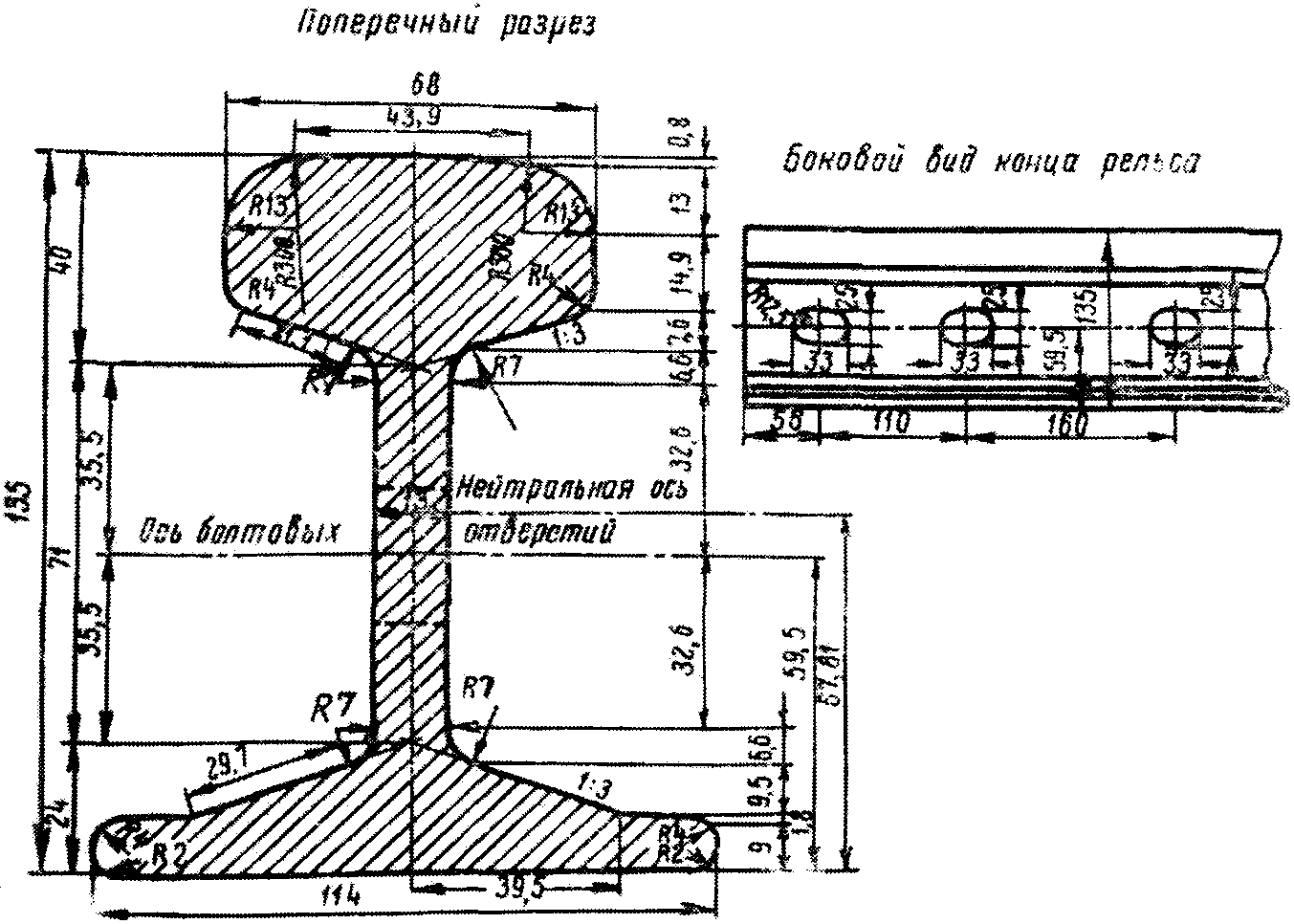

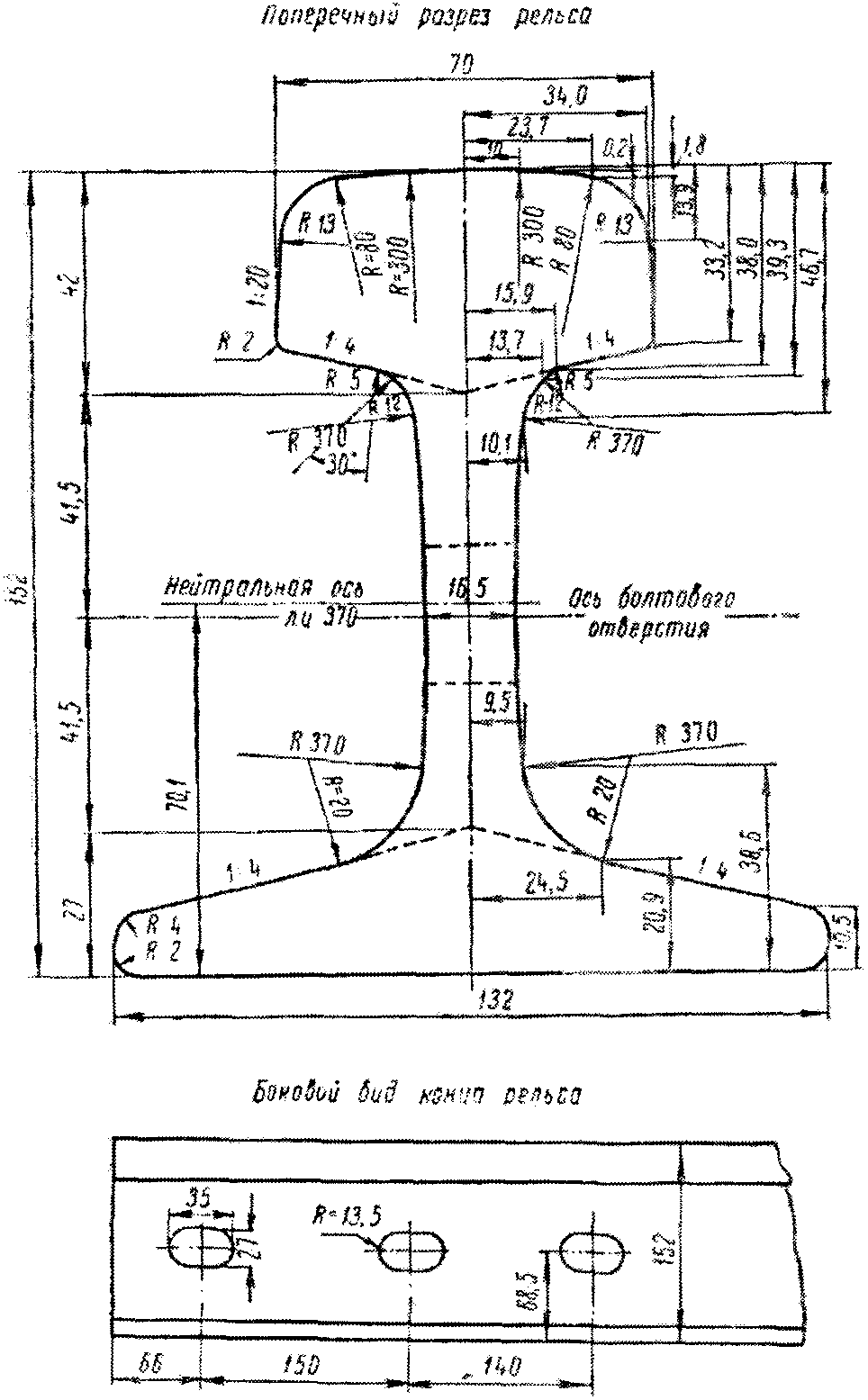

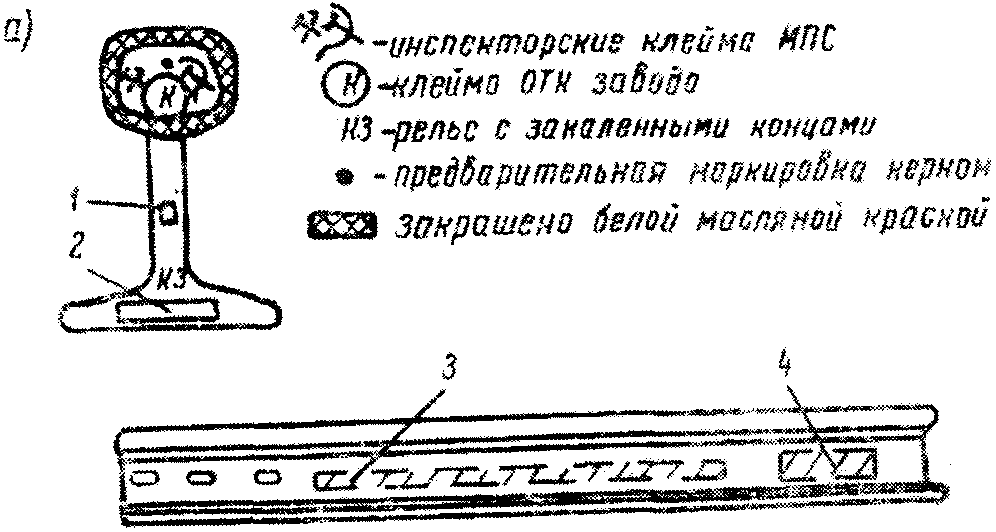

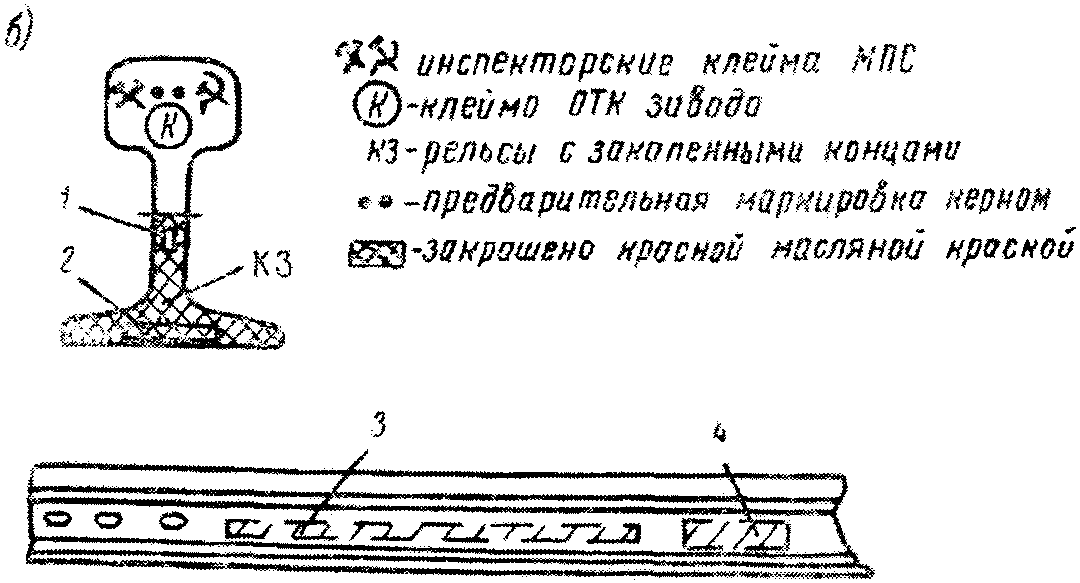

Показатели	Измеритель	Тип рельсов
		Р65	Р50	Р43	Р38
Вес 1 пог. м рельса	кг	64,64	51,49	44,653	38,416
Высота рельса	мм	180	152	140	135
" головки	"	45	42	42	40
" шейки	"	105	83	71	71
" подошвы	"	30	27	27	24
Ширина подошвы	"	150	132	114	114
" головки (наибольшая)	"	75	70	70	68
Толщина шейки по оси болтовых отверстий	"	18,0	16,5	14,5	13,0
Уклон граней головки и подошвы, соприкасающихся с накладкой		1:4	1:4	1:3	1:3
Площадь поперечного сечения рельса	см2	82,56	65,76	57,0	49,1
Момент инерции относительно горизонтальной оси	см4	3548	2005	1489	1223
Момент инерции относительно вертикальной оси	см4	569	370	260	209
Момент сопротивления по низу подошвы рельса	см3	436	286	217,3	180,3
То же, по верху головки рельса	"	359	245	208,3	181,95
Вес одного рельса за вычетом отверстий для болтов:
рельс длиной 25 м	кг	1615,47	1286,63	1115,85	-
" " 12,5 м	"	807,47	643,00	557,69	479,8
Допускаемые отклонения:
по высоте и выпуклости головки рельса	мм	+/- 0,5	+/- 0,5	+/- 0,5	+/- 0,5
по ширине головки рельса	"	+/- 0,5	+/- 0,5	+/- 0,5	+/- 0,5
то же, подошвы рельса	"	+ 1,0 - 1,5	+/- 1,0	+ 1,0 - 2,0	+ 1,0 - 2,0
по высоте рельса	"	+/- 0,8	+ 0,8 - 0,5	+ 0,8 - 0,5	+ 0,8 - 0,5
по длине рельса	"	+/- 6,0	+/- 6,0	+/- 6,0	+/- 6
по размерам отверстий для болтов, по расстояниям от центра каждого отверстия до торца и по высоте рельса	"	+/- 1,0	+/- 1,0	+/- 1,0	+/- 1,0

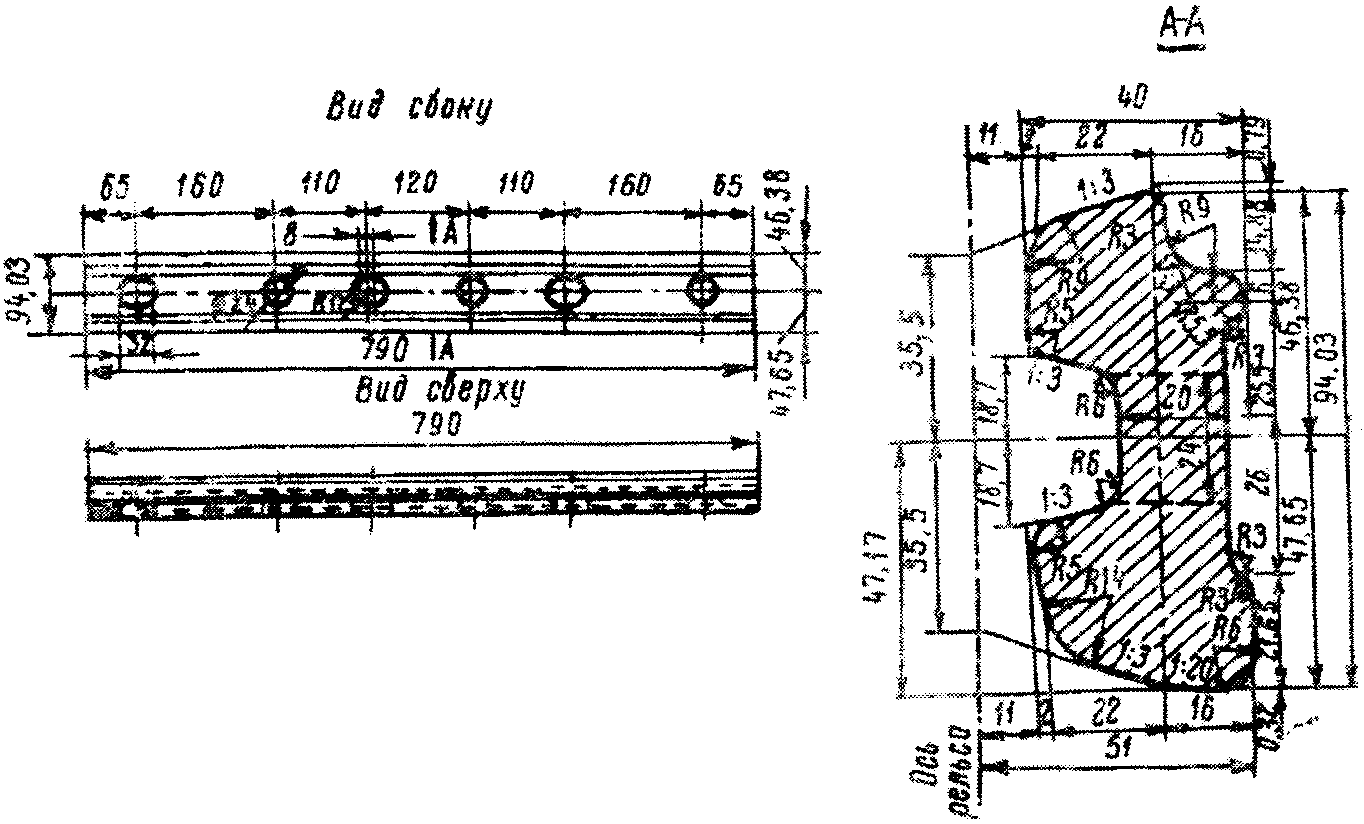

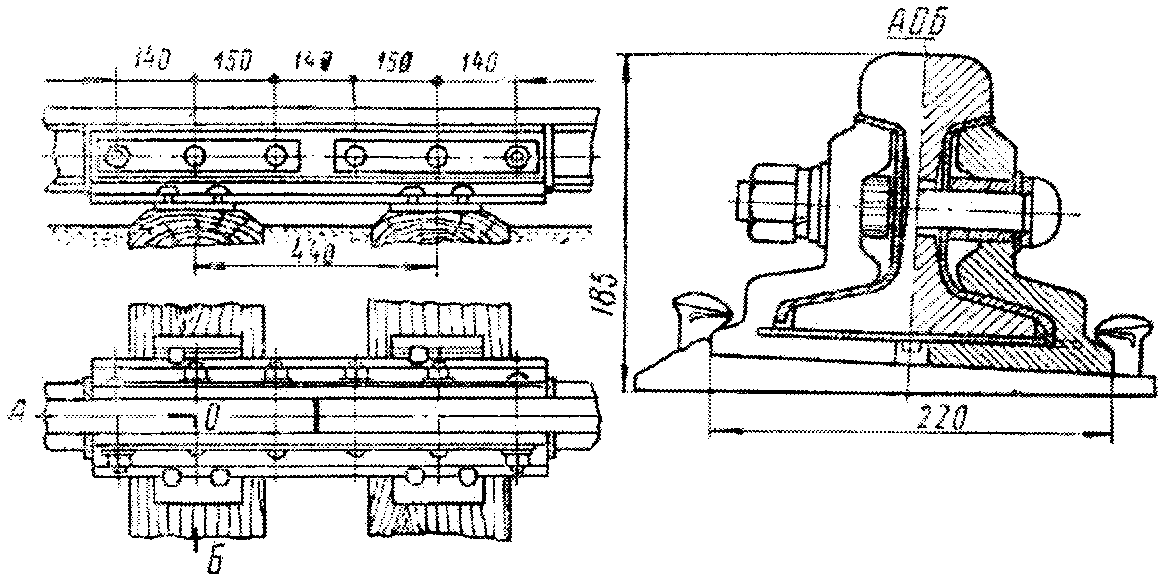

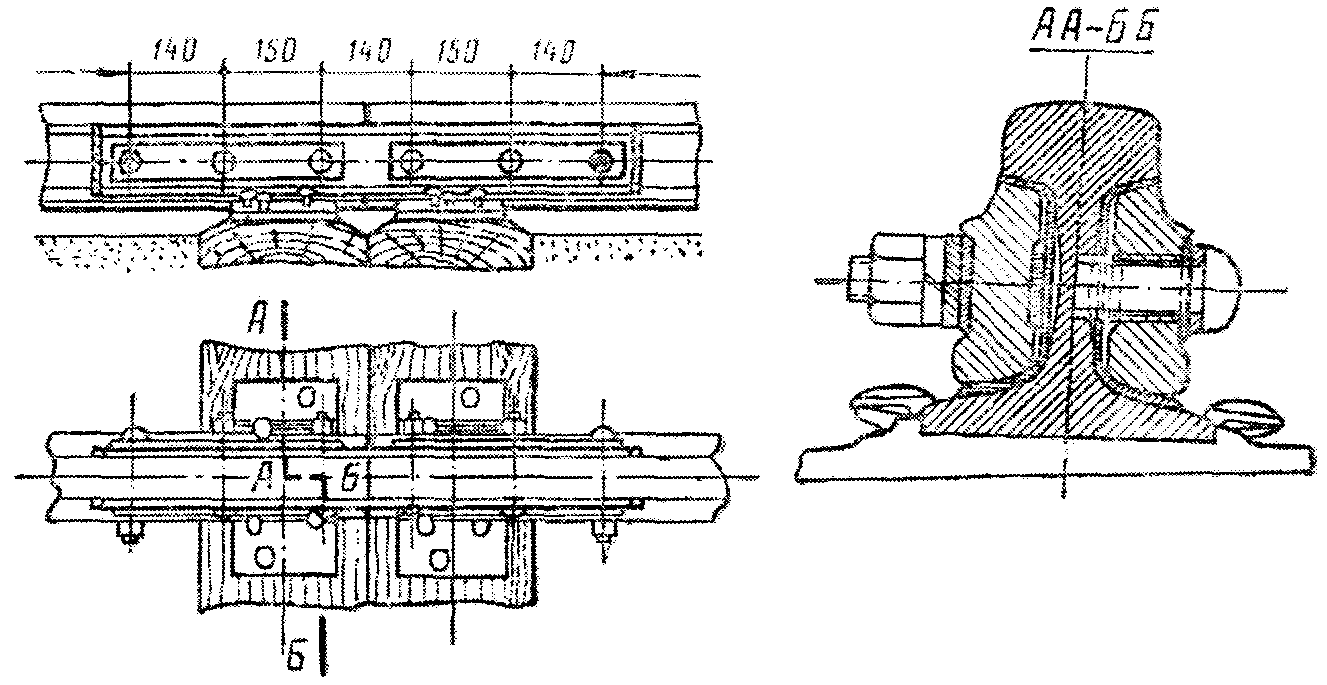

Тип рельсов	Вес одной накладки, кг	Длина, мм	Количество болтовых отверстий	Уклон рабочих граней
Р65	23,48	800	4	1:4
Р50	18,77	820	6	1:4
Р43	15,61	790	6	1:3
Р38	15,61	790	6	1:3

ИС МЕГАНОРМ: примечание. Взамен ГОСТ 4133-54 в части технических требований Постановлением Госстандарта СССР от 4 декабря 1973 г. N 2639 с 1 января 1975 года введен в действие ГОСТ 4133-73.

Наименование	Размерность	Обозначения на чертежах	Тип рельсов
			Р65	Р50	Р43 - Р38
Болты
			ГОСТ N
			8195-56	7633-55	7633-55
Номинальный диаметр резьбы	мм	d	27	24	22
Диаметр гладкой части стержня	"	d2	27	24	22
То же, головки	"	D	46	40	37
Высота "	"	h	19	16	14,5
" подголовки	"	h1	16	14	13
Ширина подголовки:
у головки	"	b	38	33	31
у стержня	"	c	37	32	30
Толщина подголовки	"	e	27	24,5	22
Радиус головки	"	R	19	16	14,5
Длина резьбовой части	"	l	60	60	50
То же, болта	"	L	179	150	115 - 136
Вес	кг	-	0,95	0,657	0,440 - 0,496
Гайки
Размер под ключ	мм	S	41	36	36
Высота	"	H	30	27	25
Вес	кг	-	0,222	0,155	0,154
" болта с гайкой	"	-	1,172	0,812	0,594 - 0,650
Шайбы
			ГОСТ N
			8196-56	7529-55	7529-55
Диаметр внешний	мм	D	53	48	42
" внутренний	"	d	29	26	24
Толщина	"	a	12	11	9
Развод концов	"	h	19 - 23	17 - 21,5	14 - 17,5
Вес	кг	-	0,132	0,108	0,064

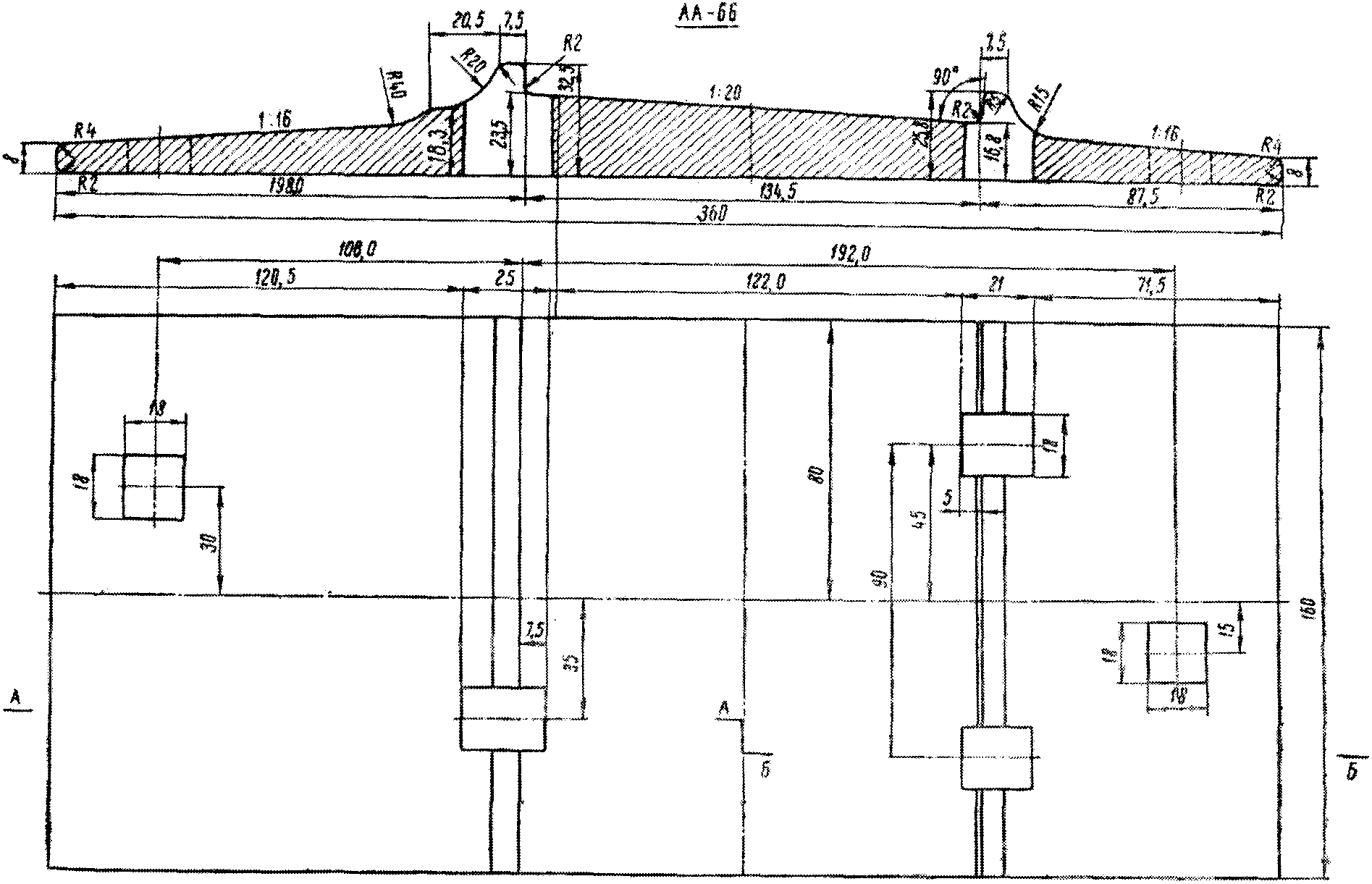

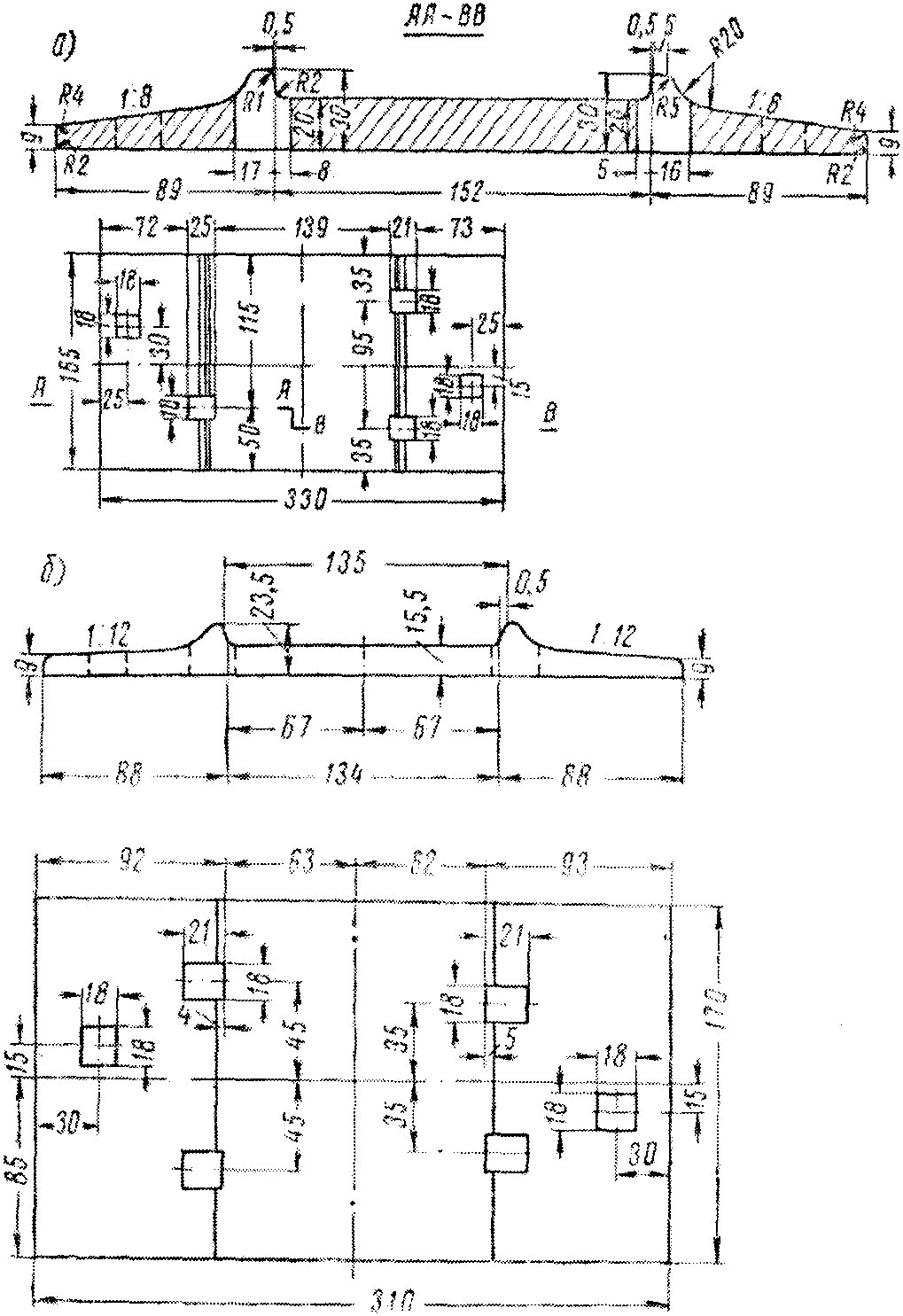

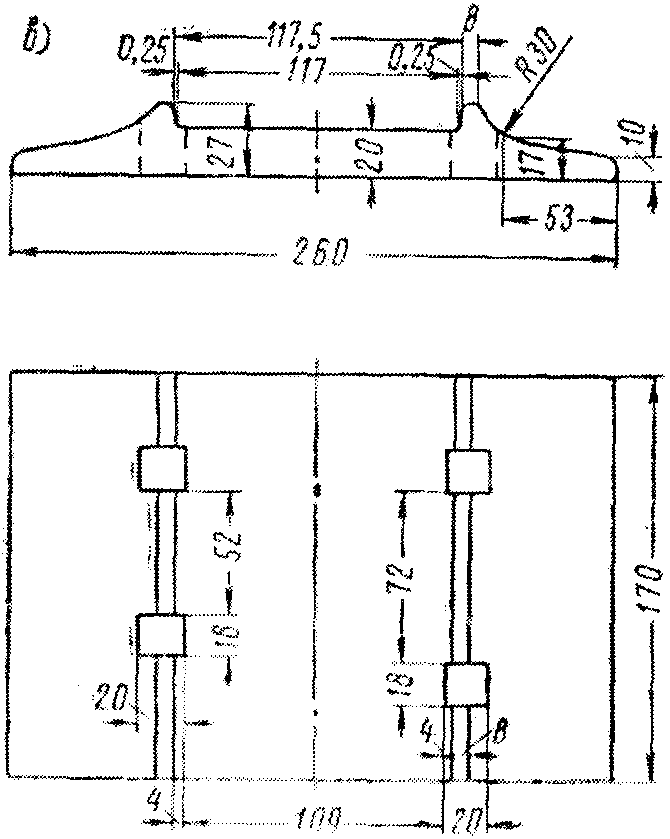

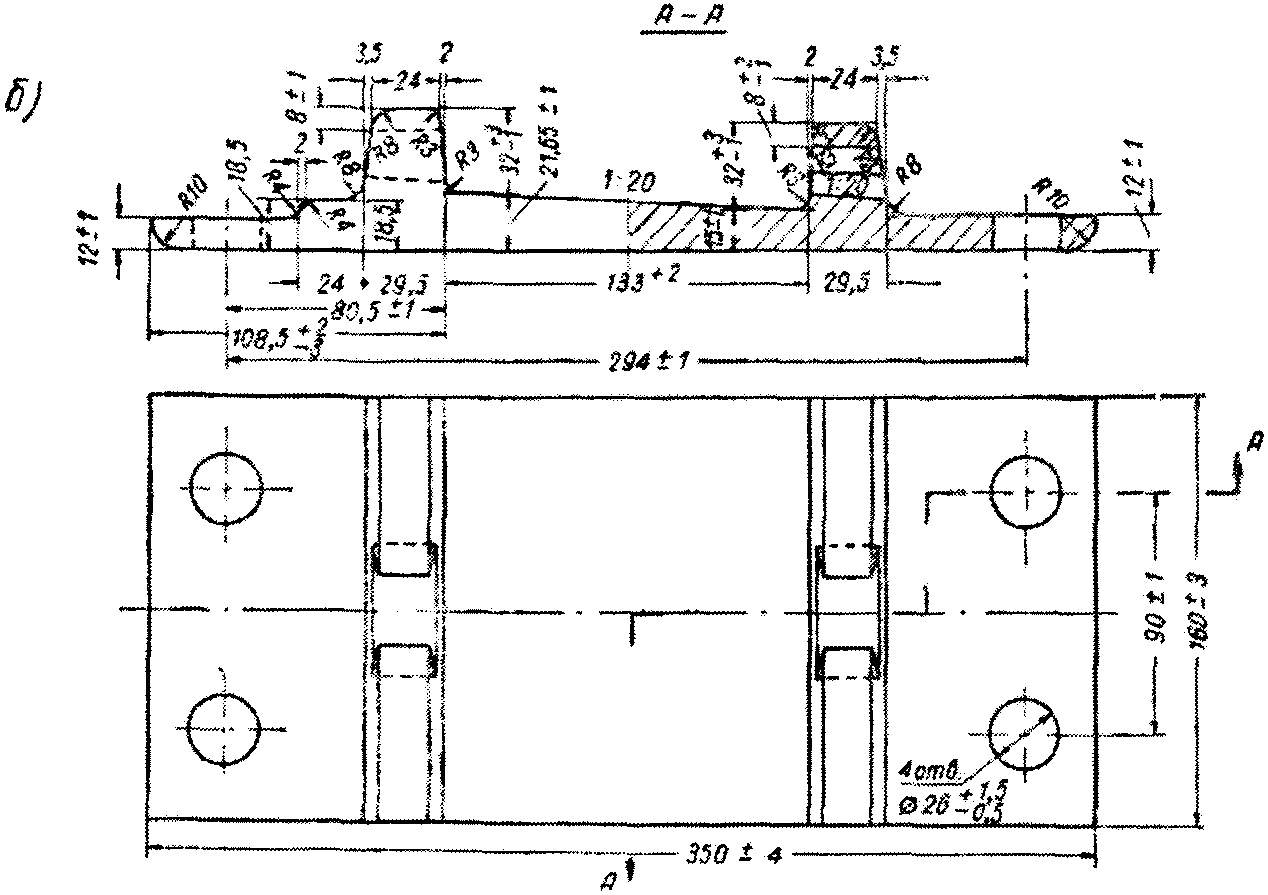

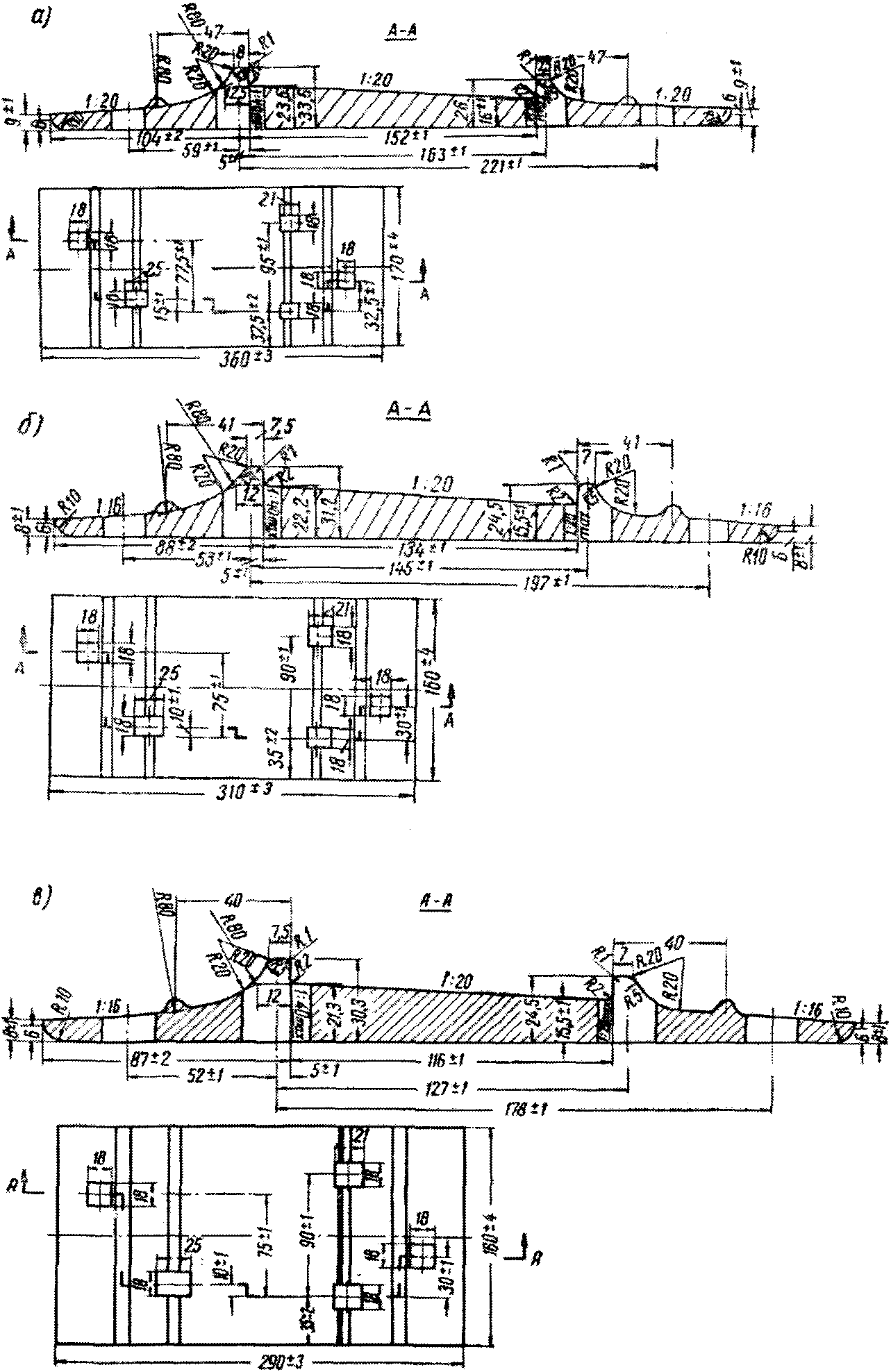

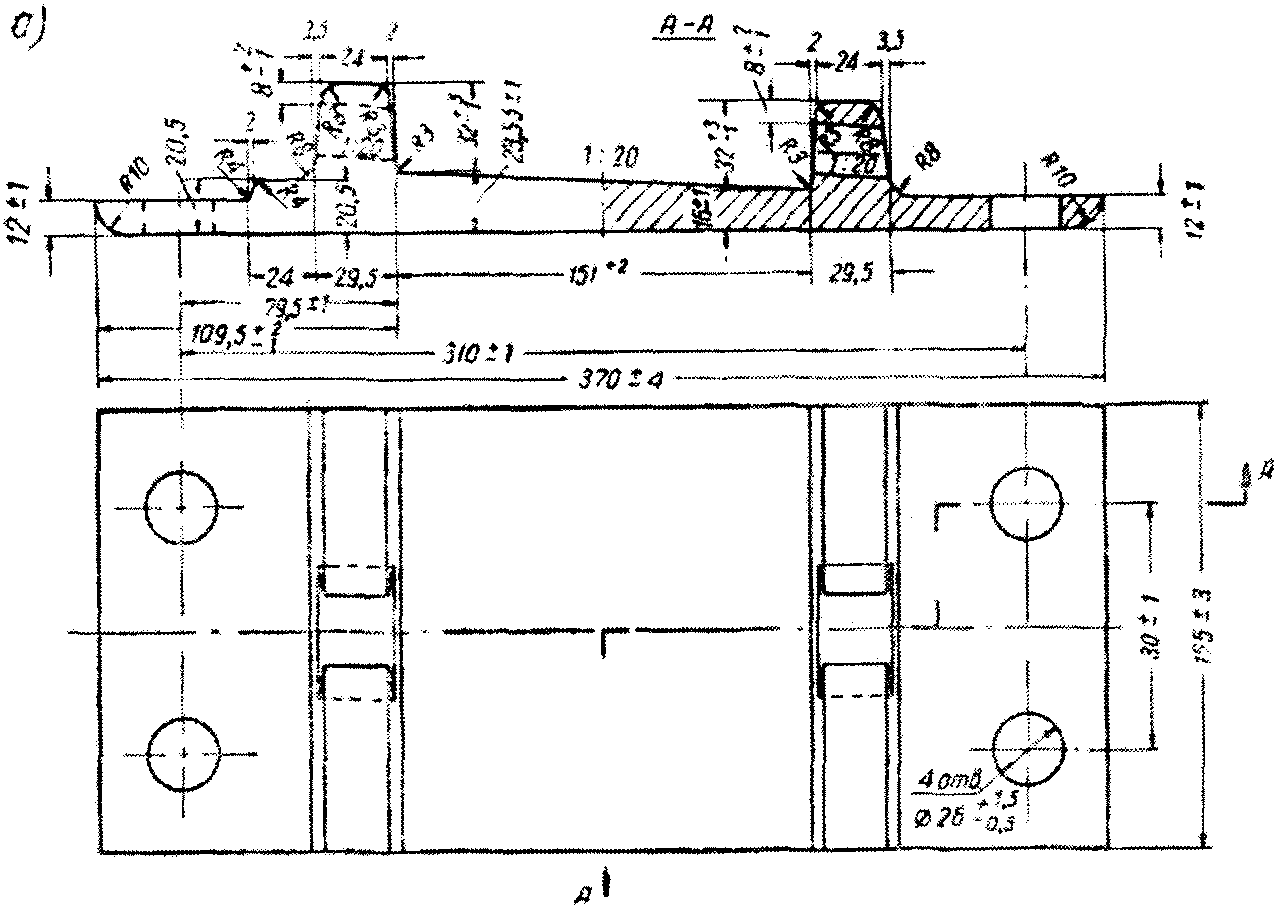

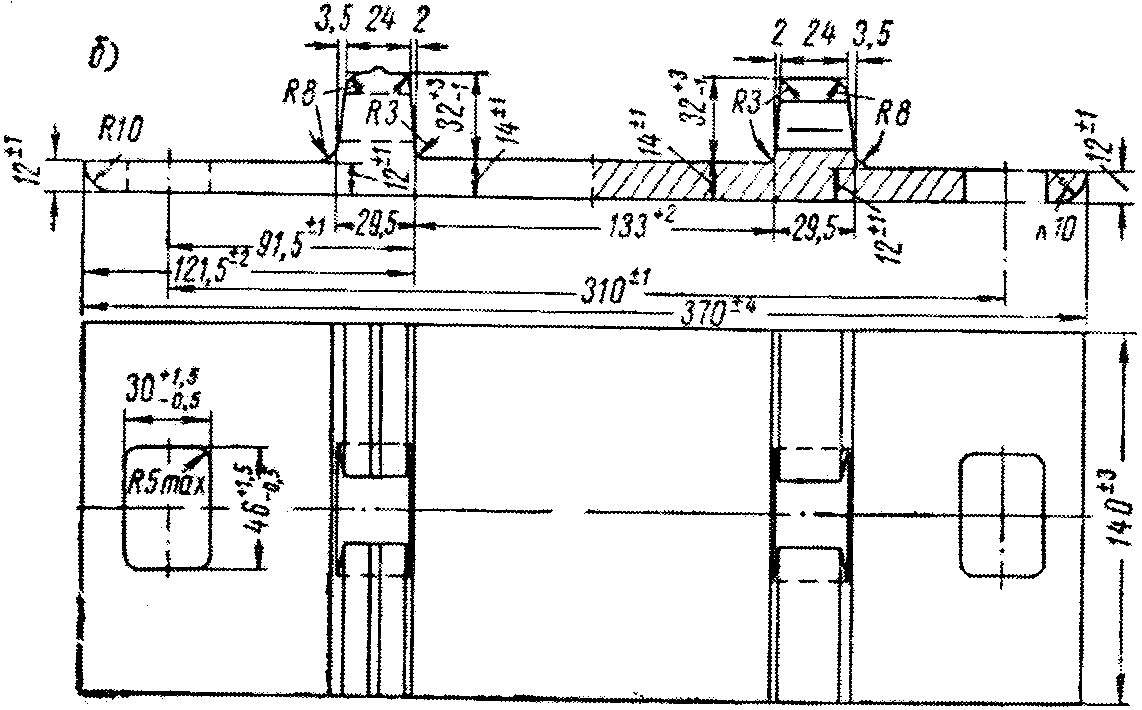

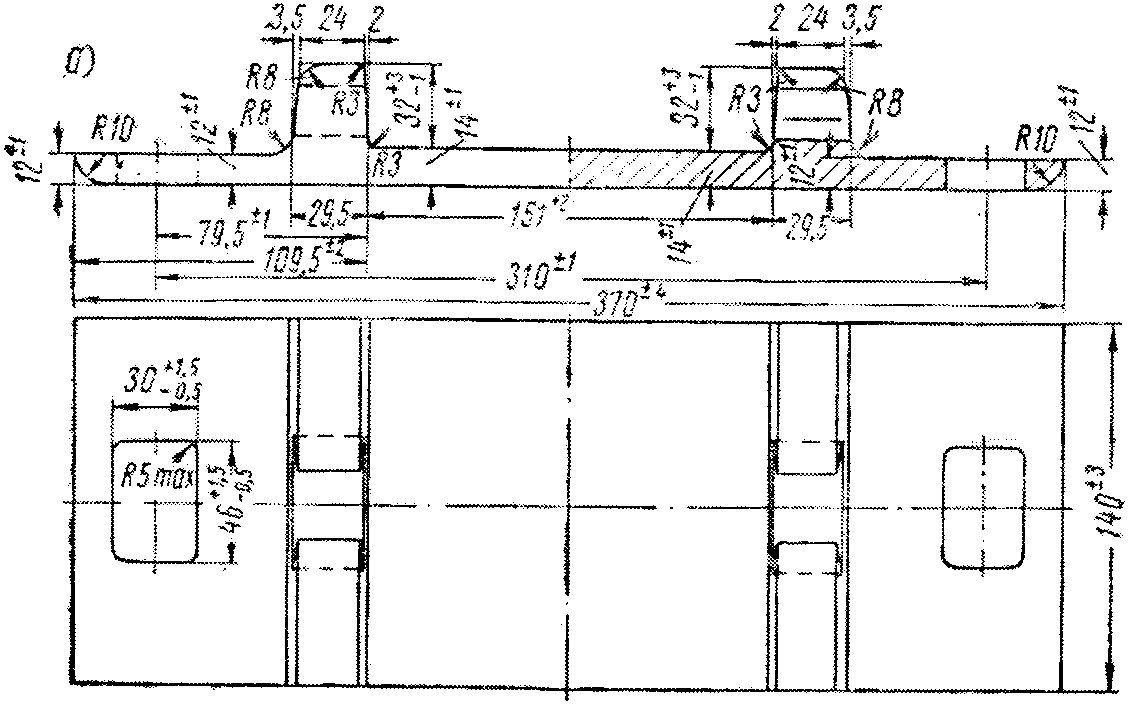

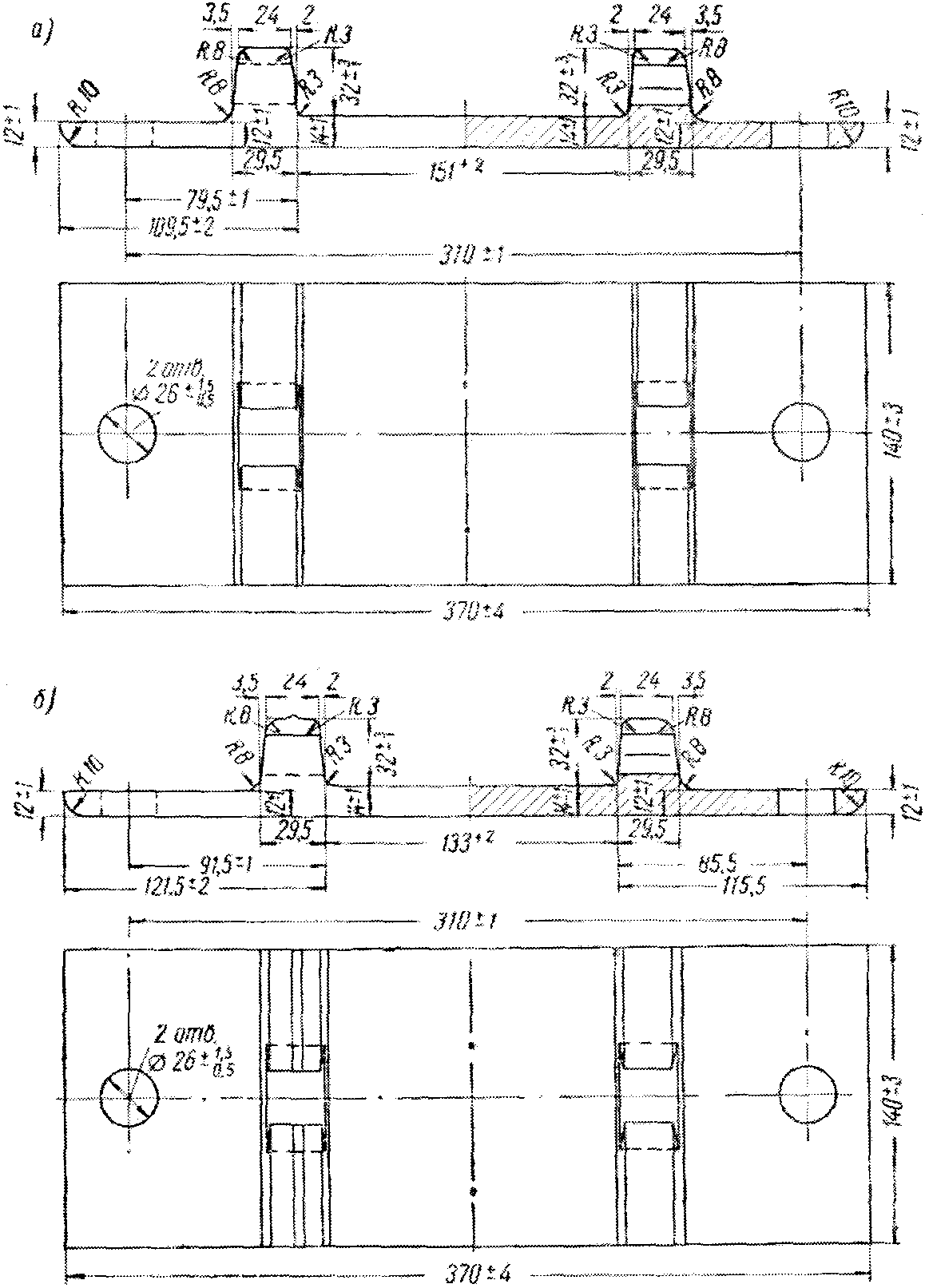

Наименование подкладок	Тип рельсов	Вес одной подкладки, кг	Размеры, мм			Величина подуклонки
			ширина	длина	толщина по оси

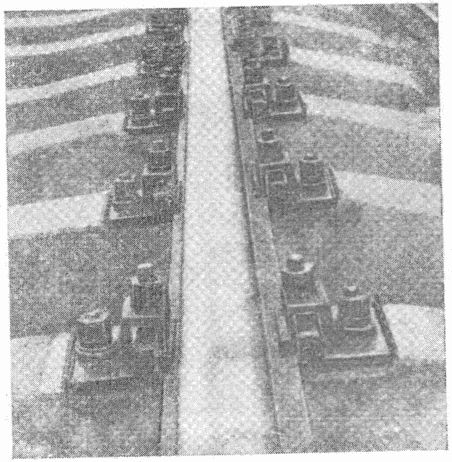

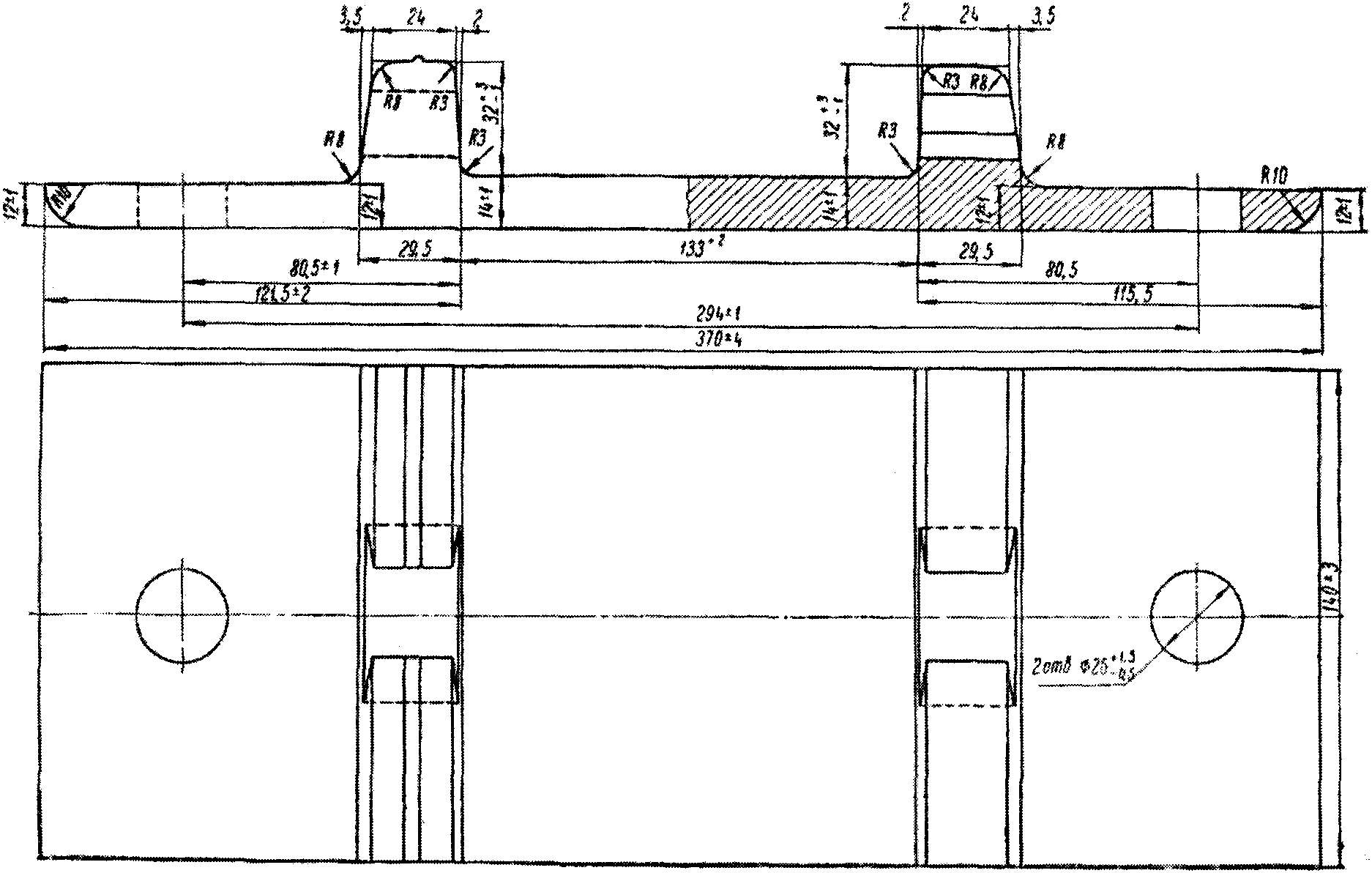

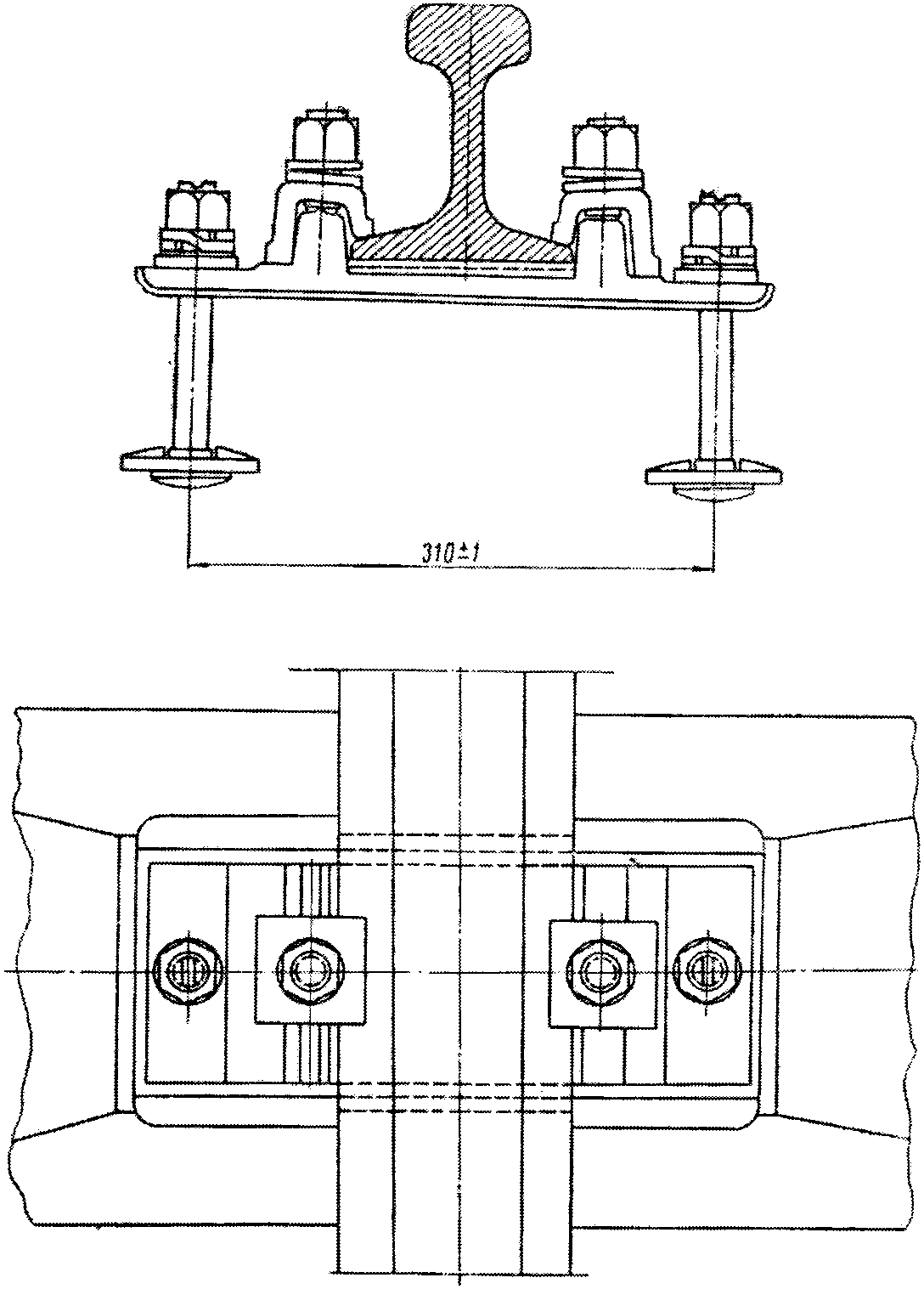

Марки К плоские с болтовым прикреплением к железобетонной шпале	Р65	6,5	370	140	14	0
	Р50	6,45	370	140	14	0
То же, с шурупным прикреплением к железобетонной шпале	Р65	6,65	370	140	14	0
	Р50	6,6	370	140	14	0
То же, с шурупным прикреплением к деревянной шпале	Р65	9,6	370	165	19,775	1/20
	Р50	8,45	350	160	18,325	1/20
Двухребордчатые с костыльным прикреплением к шпале	Р65	7,65	360	170	19,8	1/20
	Р50	5,9	310	160	18,85	1/20
	Р43	5,3	290	160	18,4	1/20
То же, для кривых участков пути	Р50	7,16	360	160	20,15	1/20
То же, плоские для стрелочных переводов	Р65	7,3	330	165	20	0
	Р50	6,1	310	170	15,5	0
	Р43	5,934	260	170	20	0

Наименование клемм	Вес, кг
Клемма (промежуточная для рельсов типа Р50, общая для рельсов типа Р65)	0,66
Клемма стыковая (для рельсов типа Р50)	0,59

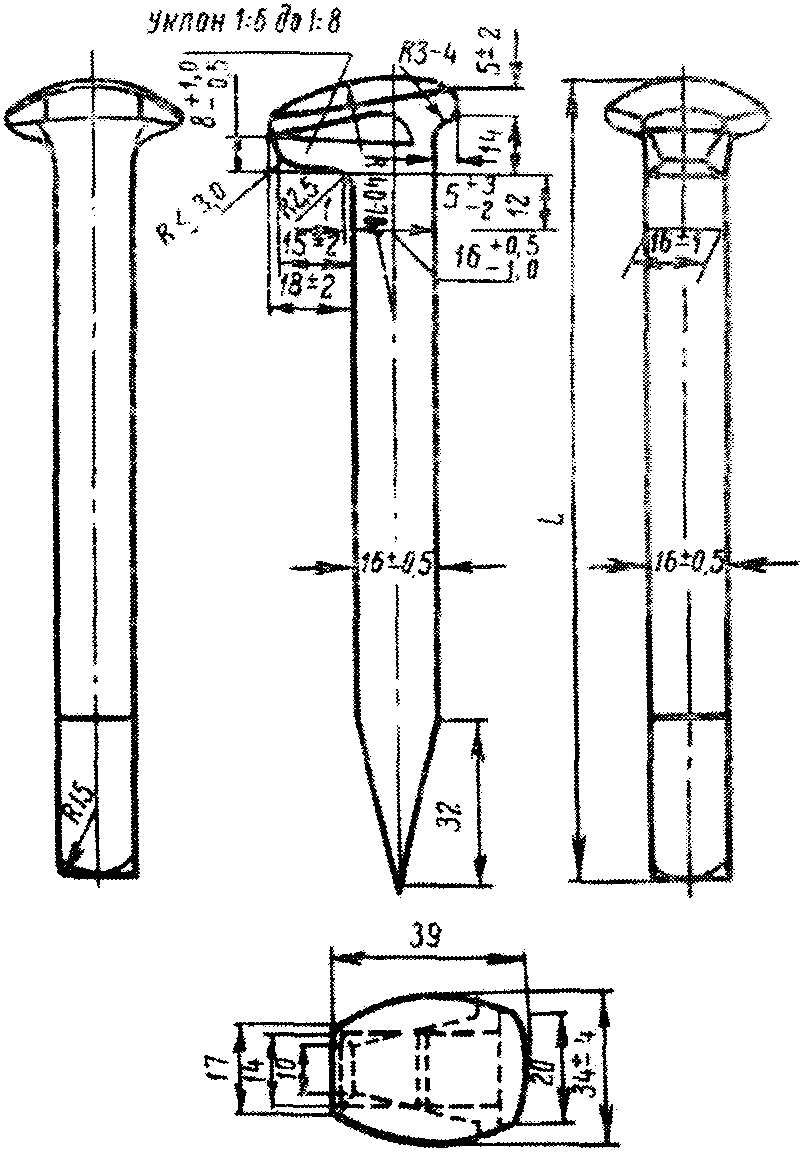

Длина костыля, мм	Вес, кг	Длина костыля, мм	Вес, кг
165	0,378	255	0,559
205	0,458	280	0,609
230	0,509

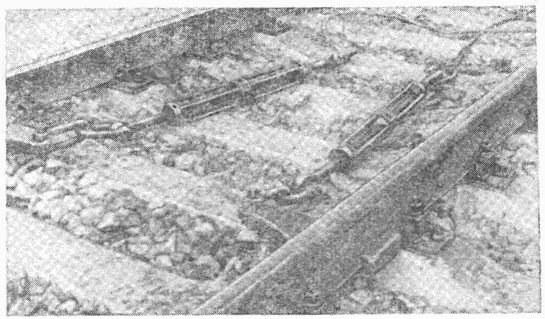

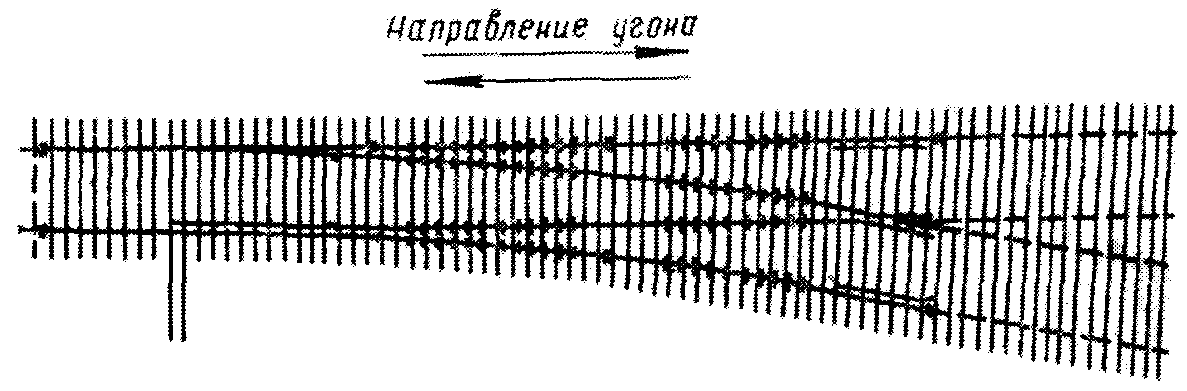

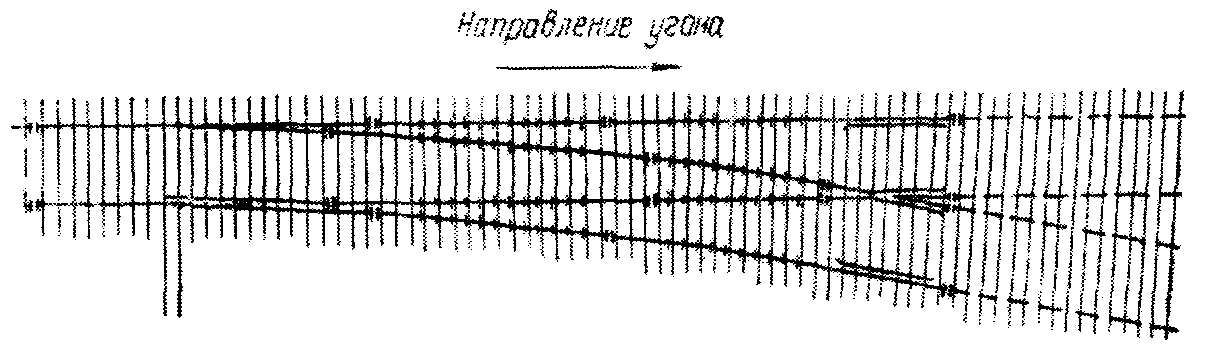

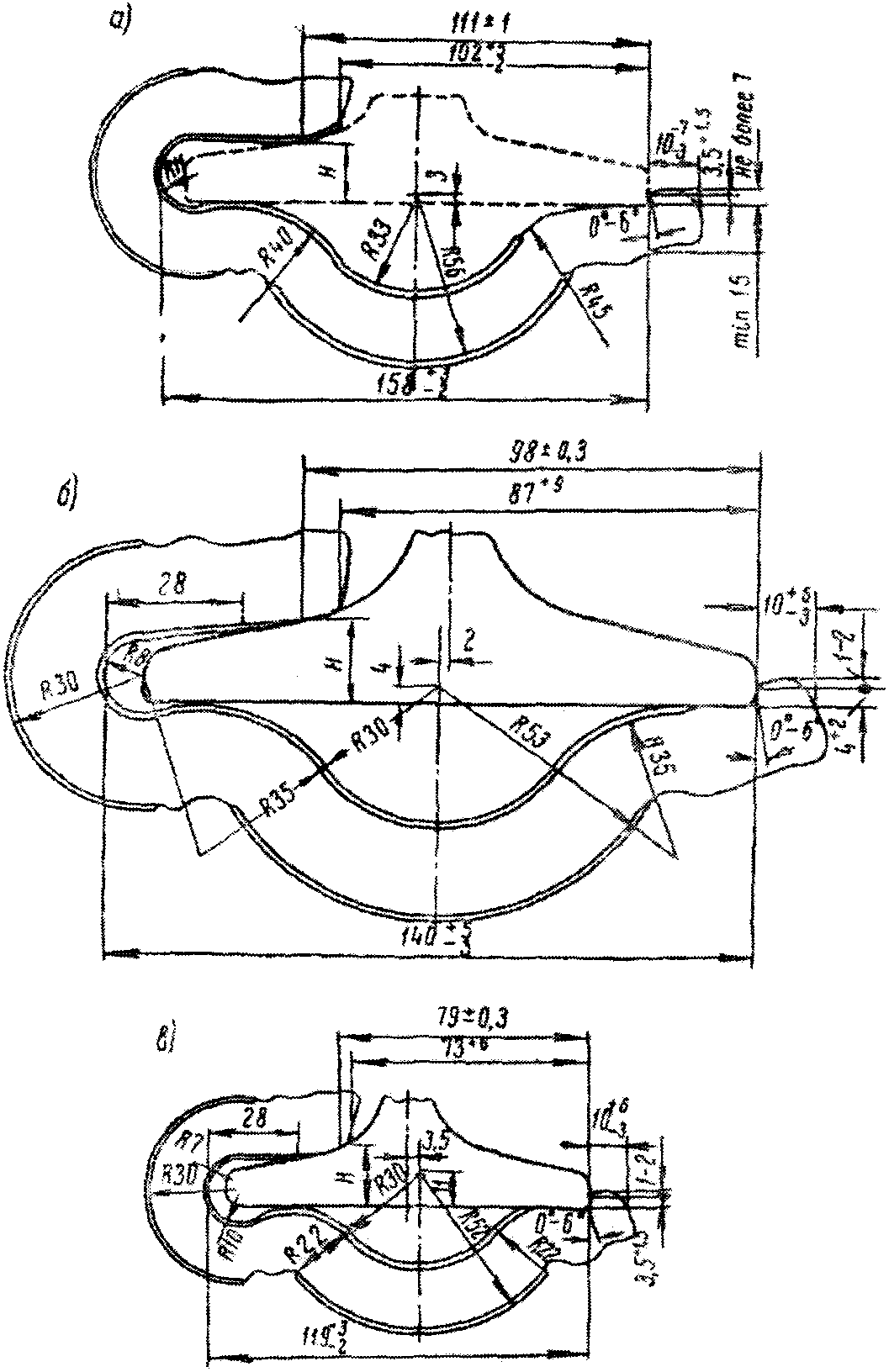

Тип рельсов	Вес противоугона, кг
Р65	1,28
Р50	1,15
Р43	1,01

Тип рельса	Размеры подошвы рельса	Размеры по рис. 25		Вес, кг
		А	Б
Р65	150	162	202	1,69
Р50	132	144	184	1,64
Р43	114	126	166	1,58
Р38	114	125	165	1,57

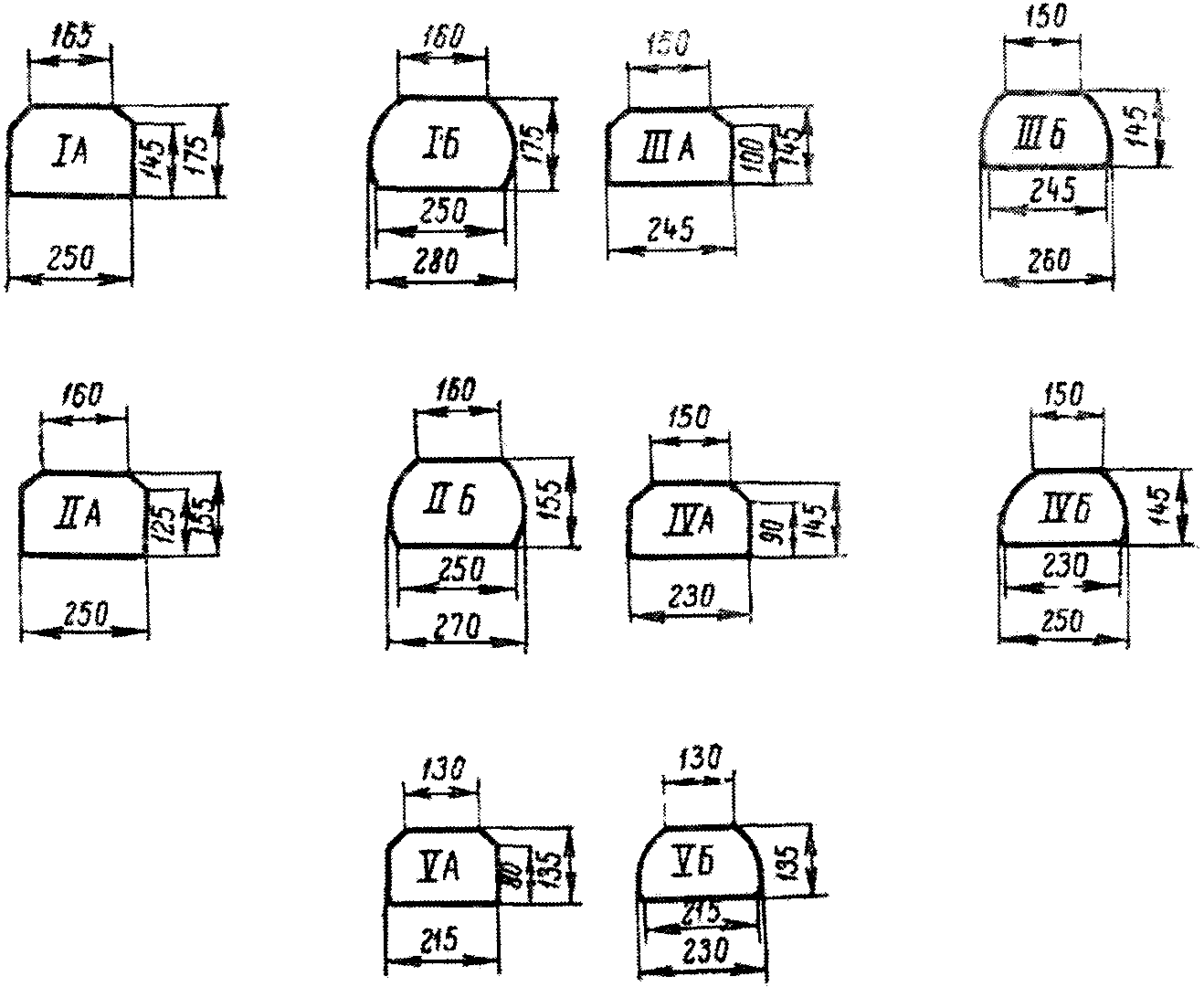

Тип шпалы			Толщина	Ширина постели		Высота пропиленных боковых сторон
				верхней	нижней
Обрезные		IА	175	165	250	145
		IIА	155	160	250	125
		IIIА	145	150	245	100
		IVА	145	150	230	90
		VА	135	130	215	80
Необрезные		IБ	175	160	250	-
		IIБ	155	160	250	-
		IIIБ	145	150	245	-
		IVБ	145	150	230	-
		VБ	135	130	215	-

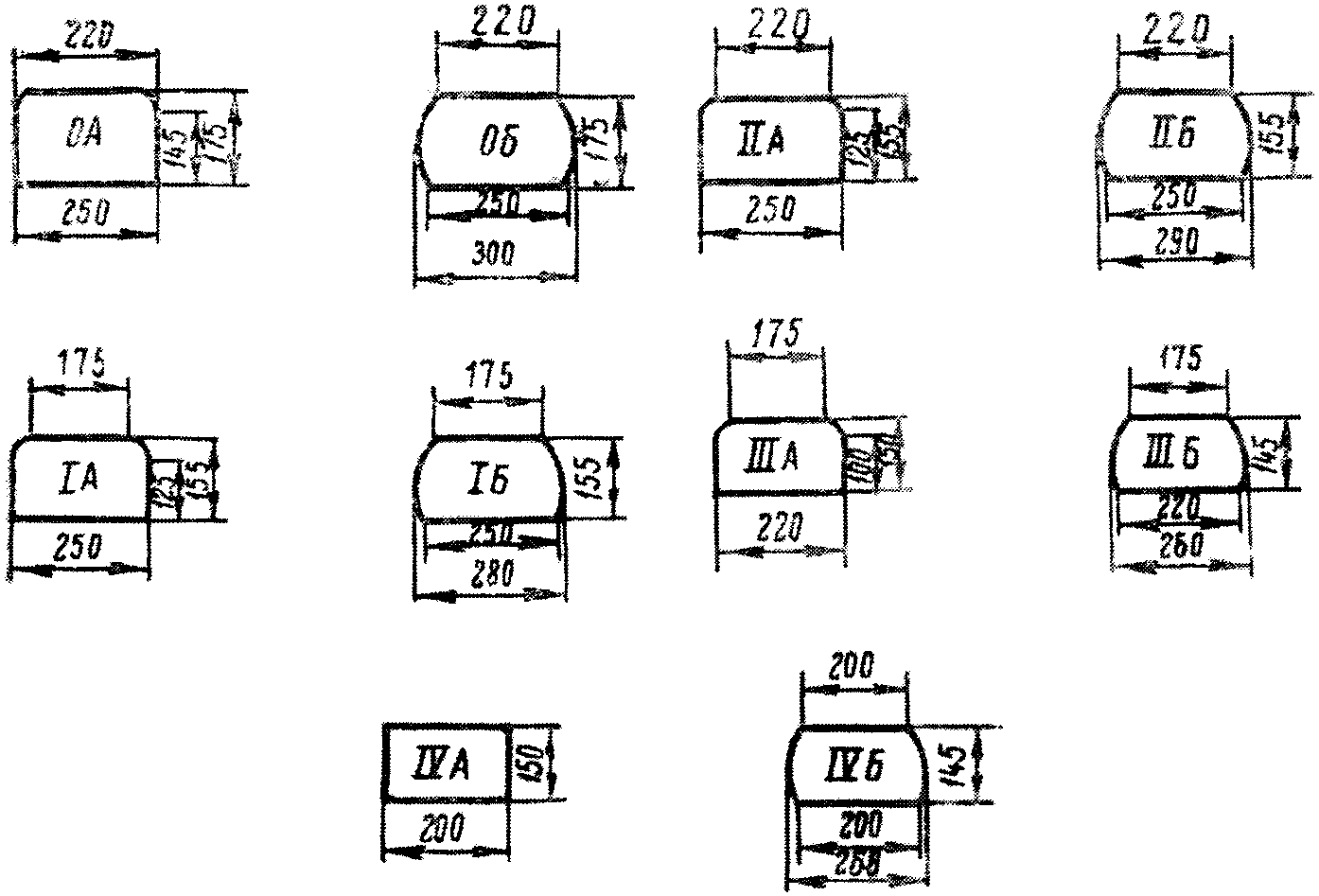

Тип брусьев			Толщина	Ширина постели		Высота пропиленных боковых сторон
				верхней	нижней
Обрезные		0А	175	220	250	145
		IА	155	175	250	125
		IIА	155	220	250	125
		IIIА	150	175	220	100
		IVА	150	200	200	150
Необрезные		0Б	175	220	250	-
		IБ	155	175	250	-
		IIБ	155	220	250	-
		IIIБ	145	175	220	-
		IVБ	145	200	200	-

Длина бруса, м	Наименование комплекта
	Уширенные типа 0			Б		Б1		В		Г
	А0	А1	А2	нормальные	уширенные	нормальные	уширенные	нормальные	уширенные	нормальные	уширенные
2,75	13	9	9	-	4	-	4	3	-	-	-
3,00	19	13	13	5	8	5	8	14	1	-	-
3,25	14	7	7	7	-	7	-	7	-	-	-
3,50	8	7	9	7	-	8	-	6	-	12	7
3,75	7	8	5	8	-	5	-	7	-	-	16
4,0	6	4	3	4	-	3	-	5	-	4	2
4,25	8	6	5	-	6	-	5	5	1	6	4
4,50	10	7	6	-	7	-	6	8	1	4	6
4,75	8	6	4	6	-	4	-	5	-	8	-
5,0	8	5	4	5	-	4	-	4	-	8	-
5,25	7	4	4	4	-	4	-	4	-	8	-
5,50	-	-	-	-	-	-	-	-	-	4	4
Итого	-	-	-	46	25	40	23	68	3	54	39
Всего	108	76	69	71		63		71		93

Длина брусьев, м	Наименование комплектов
	А0	А1	А2	Б	Б1	В	Г
2,75	13	9	9	4	4	3	-
3,00	19	13	13	13	13	15	-
3,25	14	7	7	7	7	7	-
3,50	8	7	9	7	8	6	19
3,75	7	8	5	8	5	7	16
4,00	6	4	3	4	3	5	6
4,25	8	6	5	6	5	6	10
4,50	10	7	6	7	6	9	10
4,75	8	6	4	6	4	5	8
5,00	8	5	4	5	4	4	8
5,25	7	4	4	4	4	4	8
5,50	-	-	-	-	-	-	8
Всего	108	76	69	71	63	71	93

Содержание зерен размером 20 - 40 мм, % к весу гравия	Количество добавляемого щебня с размером зерен от 5 или 7 до 40 мм	Содержание зерен размером 20 - 40 мм, % к весу гравия	Количество добавляемого щебня с размером зерен от 5 или 7 до 40 мм
До 20	Не менее 20	До 60	Не менее 55
" 30	" " 25	" 70	" " 70
" 40	" " 30	" 80	" " 85
" 50	" " 40	" 90	" " 100

Песок, % к весу смеси	Пылевидные частицы размером менее 0,1 мм и глинистые частицы	Глинистые частицы, определяемые способом набухания
40 - 50	6	1,0
30 - 40	5	0,75
20 - 30	4	0,5

Наименование	Количество	Вес, кг
		1 шт.	общий

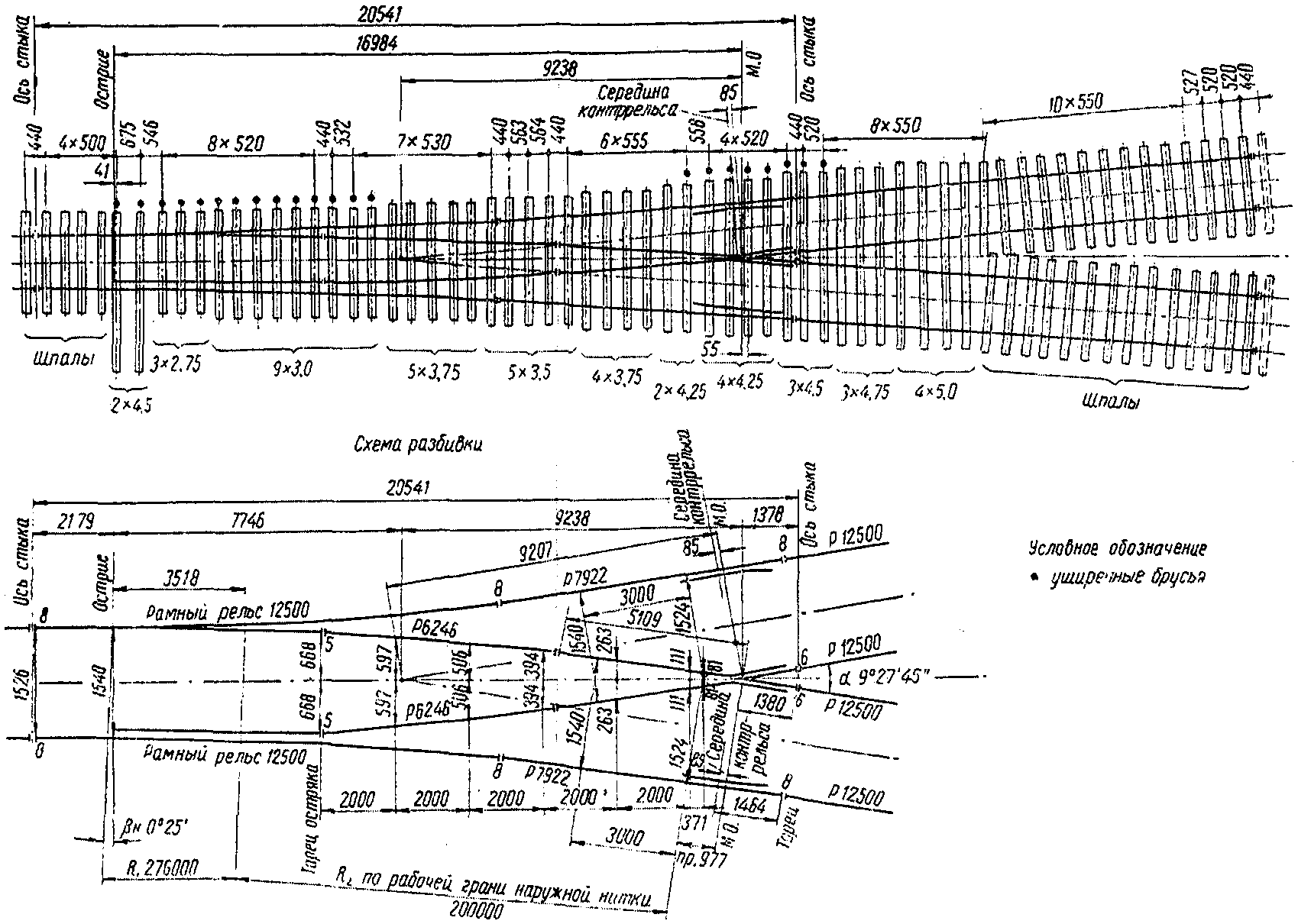

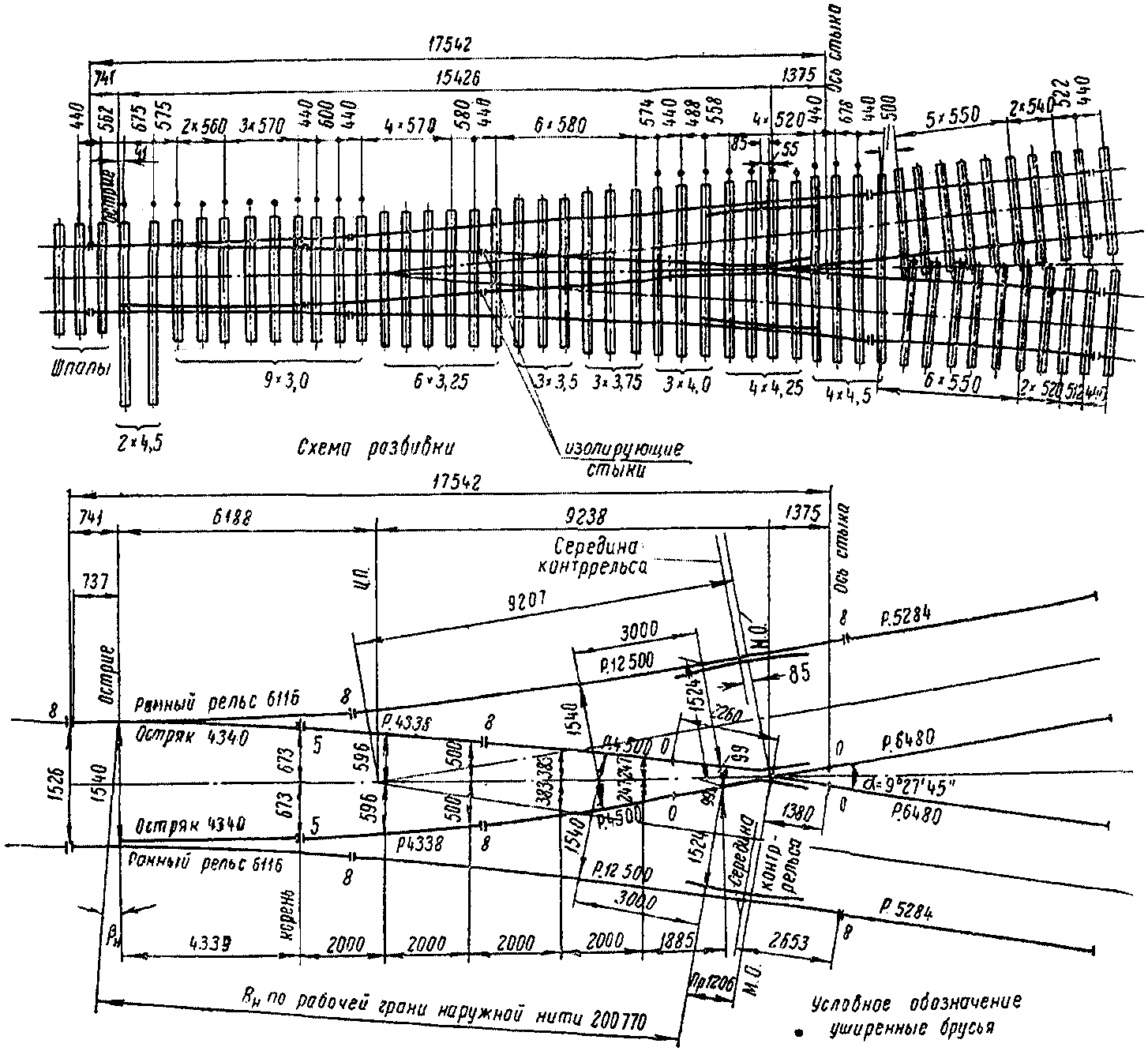

Стрелка типа Р65, М1/11, 1/9 правая в комплекте	1	5550	5550
Крестовина типа Р65, М1/11 в комплекте	1	3465	3465
Рельс Р65, l = 8264 мм	1	535,5	535,5
Рельс Р65, l = 8355 "	1	541,5	541,5
Рельс Р65, l = 10541 "	1	684,5	684,5
Рельс Р65, l = 10593 "	1	688	688
Рельс Р65, l = 6246 "	2	405,5	811
Подкладка двухребордчатая плоская к рельсам Р65	96	7,3	700,8
Накладка Р65	8	23,48	187,84
Костыль путевой	798	0,378	301,64

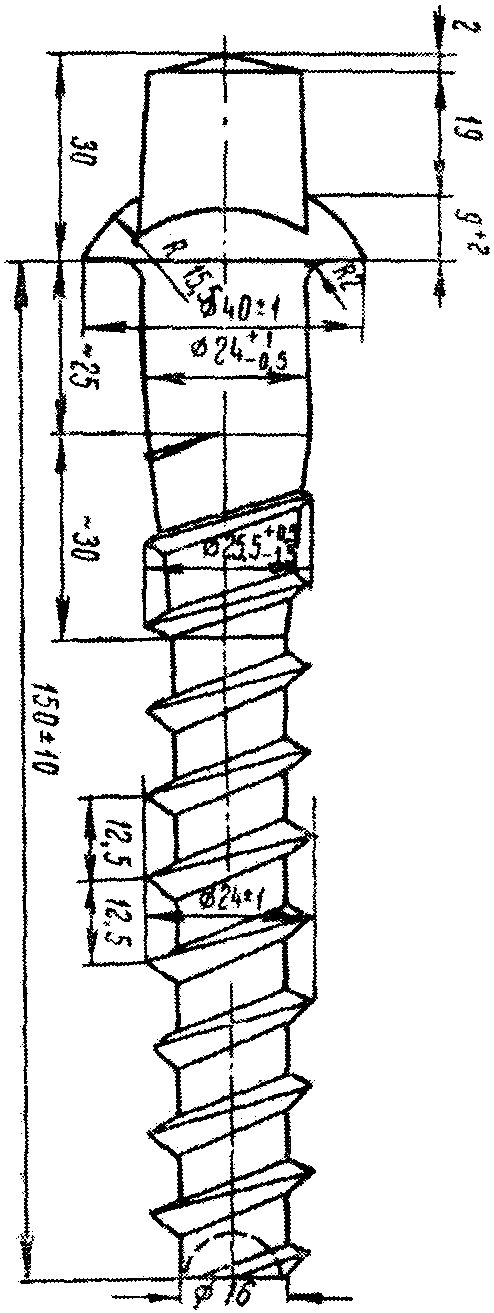

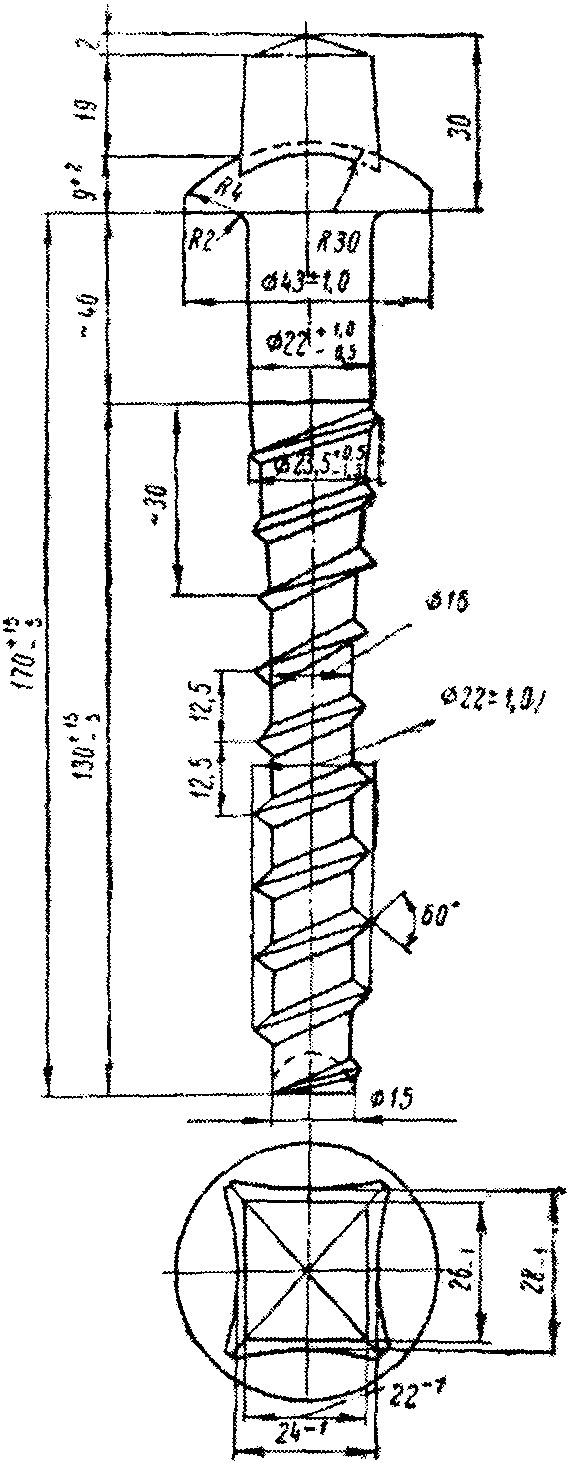

Шуруп d = 22 мм (22 x 170)	330	0,54	178,2
Болт М27 x 160	16	0,95	15,2
Гайка М27	16	0,222	3,552
Шайба пружинная 29	16	0,132	2,112

Длина брусьев, м	Количество	Общая длина, м	Плотный объем, м3
2,75	9	24,75	1,152
3,00	13	39,0	1,807
3,25	7	22,75	1,050
3,50	7	24,5	1,127
3,75	8	30,00	1,384
4,00	4	16,00	0,740
4,25	6	25,50	1,182
4,50	7	31,50	1,470
4,75	6	28,50	1,338
5,00	5	25,00	1,180
5,25	4	21,00	1,000
Всего	76	288,5	13,430

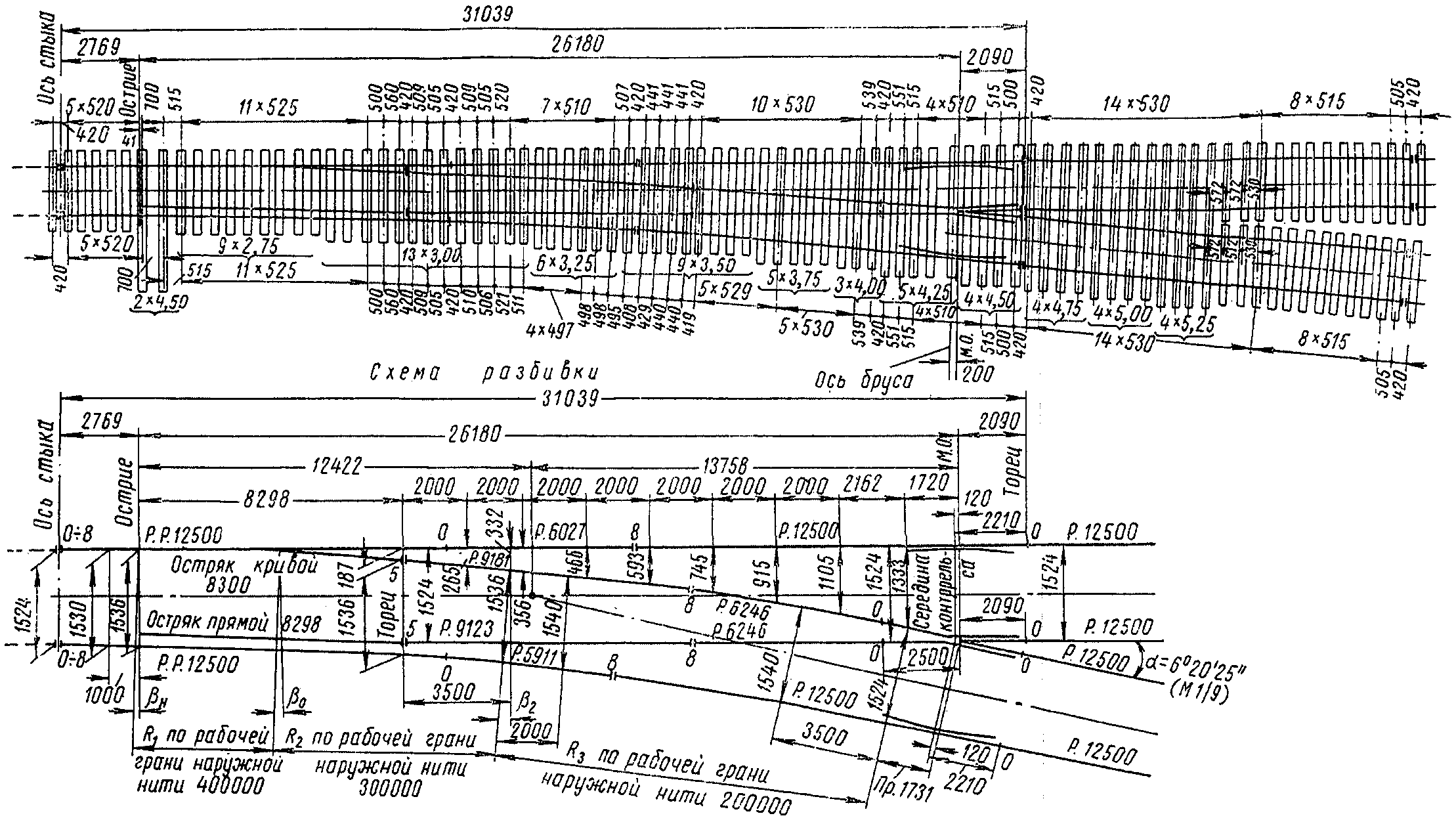

Наименование	Количество	Вес, кг
		1 шт.	общий

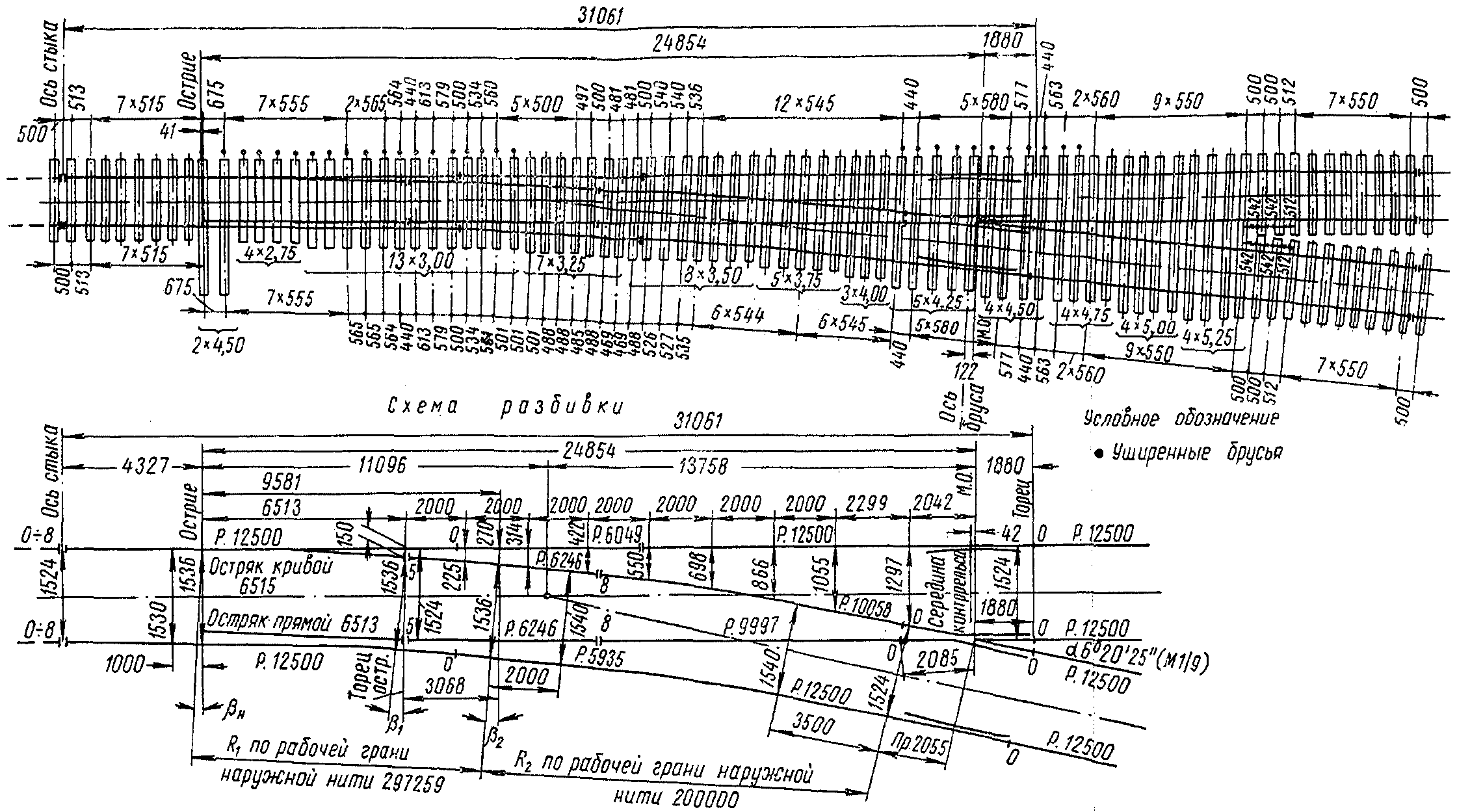

Стрелка типа Р65, М1/9, 1/11 правая в комплекте	1	5550	5550
Крестовина типа Р65, М1/9 в комплекте	1	2930	2930
Рельс Р65, l = 5911 мм	1	384	384
Рельс Р65, l = 6027 "	1	391	391
Рельс Р65, l = 9123 "	1	591,7	591,7
Рельс Р65, l = 9181 "	1	595,5	595,5
Рельс Р65, l = 6246 "	2	405,5	811
Подкладка двухребордчатая плоская к рельсам Р65	88	7,3	642,4
Накладка Р65	8	23,48	187,84
Костыль путевой	742	0,378	280,48
Шуруп d = 22 мм (22 x 170)	306	0,54	165,24
Болт М27 x 160	16	0,95	15,2
Гайка М27	16	0,222	3,552
Шайба пружинная 29	16	0,132	2,112

Длина брусьев, м	Количество	Общая длина, м	Плотный объем, м3
2,75	9	24,75	1,152
3,00	13	39,00	1,807
3,25	6	19,50	0,9
3,50	9	31,50	1,449
3,75	5	18,75	0,865
4,00	3	12,00	0,555
4,25	5	21,25	0,985
4,50	6	27,00	1,260
4,75	4	19,00	0,892
5,00	4	20,00	0,944
5,25	4	21,00	1,00
Всего	68	253,75	11,809

Наименование	Количество	Вес, кг
		1 шт.	общий
Стрелка типа Р65, М1/22 (в комплекте)	1	12000	12000
Крестовина типа Р65, М1/22 (в комплекте)	1	8360	8360
Рельс типа Р65, l = 11052 мм	1	716,4	716,4
Рельс типа Р65, l = 11029 "	1	715,9	715,9
Рельс типа Р65, l = 25000 "	4	1627,12	6490,9
Подкладка двухребордчатая плоская к рельсам Р65	224	7,3	1635,2
Накладка Р65	8	23,48	187,84
Болт путевой М27	16	0,95	15,20
Гайка М27	16	0,222	3,552
Шайба пружинная 29	16	0,132	2,112

Длина брусьев, м	Количество	Общая длина, м	Плотный объем, м3
2,75	9	24,75	1,152
3,0	28	102,0	3,892
3,25	22	71,5	3,3
3,50	22	77,0	3,542
3,75	14	52,50	2,422
4,00	12	48,00	2,220
4,25	10	42,50	1,970
4,50	14	63,0	2,940
4,75	10	47,50	2,230
5,00	11	55,00	2,596
5,25	10	52,50	2,500
5,50 <*>	8	44,00	1,808
Всего	170	680,25	30,572

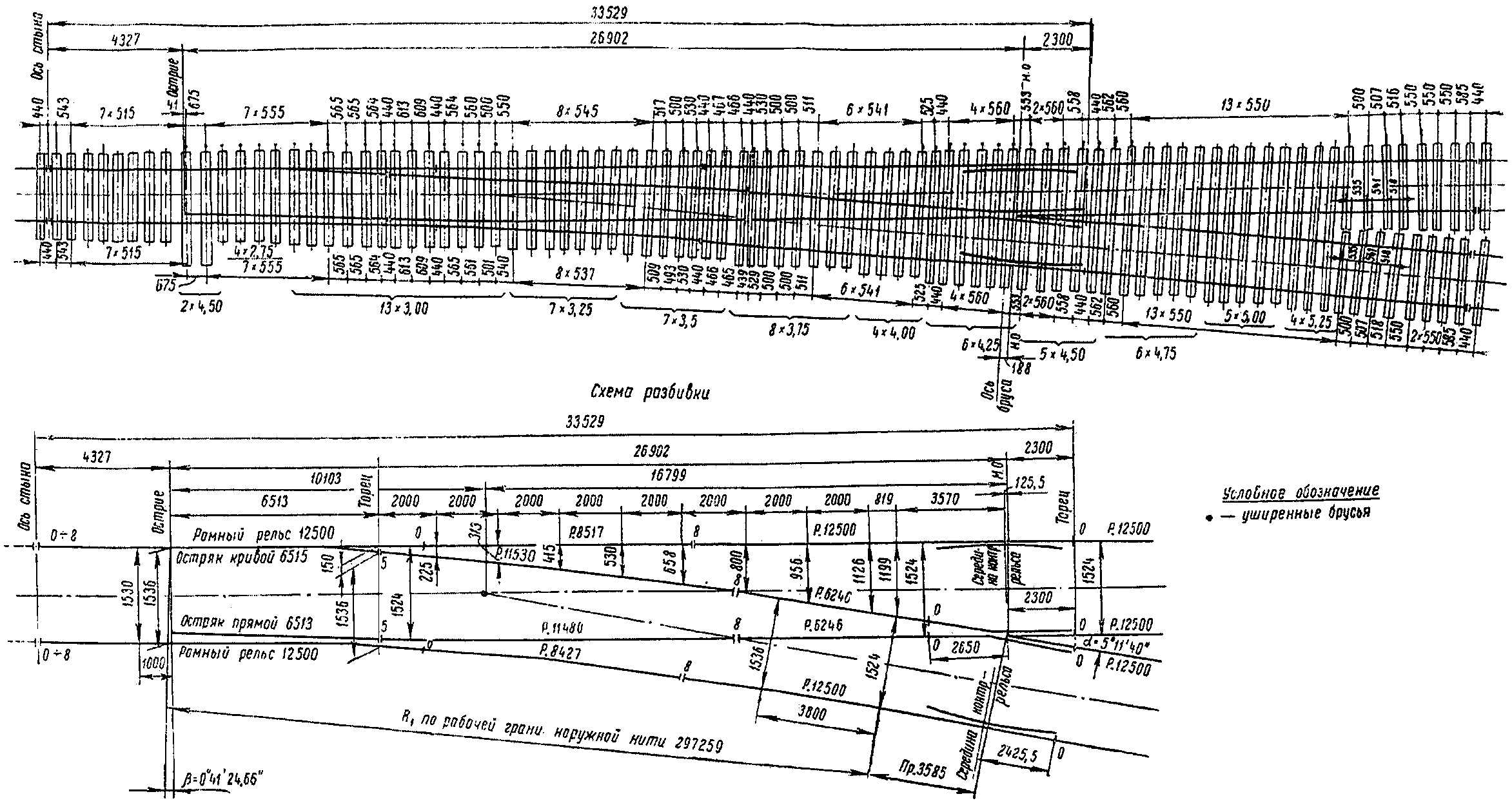

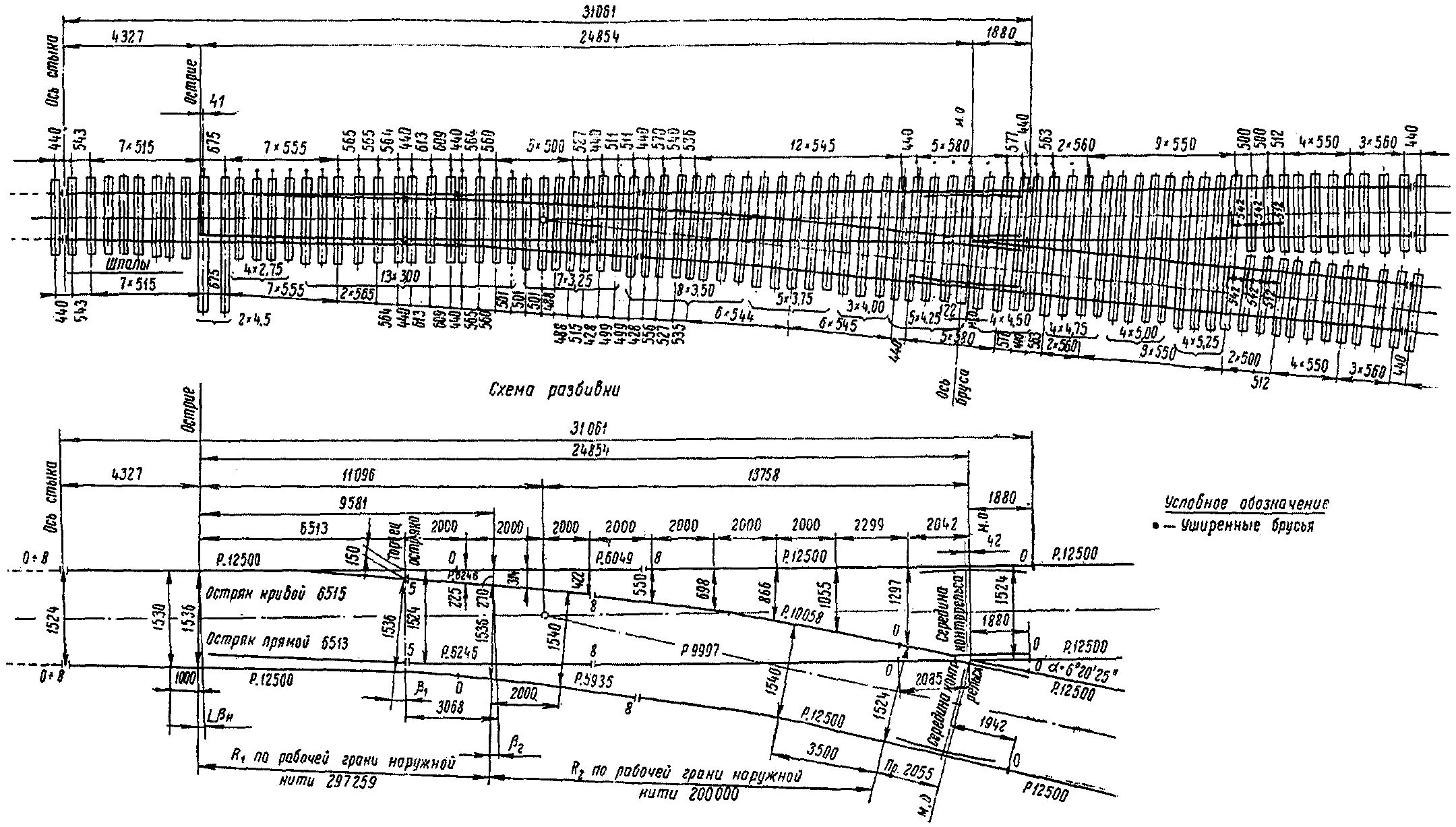

Наименование	Количество	Вес, кг
		1 шт.	общий
Стрелка типа Р50, М1/11, 1/9 правая (в комплекте)	1	3934	3934
Крестовина типа Р50, М1/11 (в комплекте)	1	3660	3660
Рельс Р50, l = 11530 мм	1	594	594
Рельс Р50, l = 8427 "	1	434	434
Рельс Р50, l = 8517 "	1	438	438
Рельс Р50, l = 11480 "	1	591,5	591,5
Рельс Р50, l = 6246 "	2	322	644
Подкладка двухребордчатая плоская к рельсам Р50	104	6,1	634,4
Накладка Р50	8	18,77	150,16
Болт М24 x 150	24	0,657	15,8
Гайка М24	24	0,155	3,72
Шайба пружинная 26	24	0,108	2,59
Шуруп d = 22 мм (22 x 170)	274	0,54	148
Костыль путевой	926	0,378	350

Длина брусьев, м	Количество		Общая длина, м	Плотный объем, м3
	уширенные	нормальные
2,75	4	-	11	0,448
3,0	13	-	39	1,586
3,25	-	7	22,75	0,896
3,50	-	7	24,5	0,966
3,75	-	8	30	1,184
4,00	-	4	16	0,632
4,25	6	-	25,5	1,038
4,50	7	-	31,5	1,288
4,75	2	4	28,5	1,154
5,00	-	5	25	1,01
5,25	-	4	21	0,856
Всего	32	39	274,75	11,058

Наименование	Количество	Вес, кг
		1 шт.	общий
Стрелка типа Р50, М1/9, 1/11 правая (в комплекте)	1	3934	3934
Крестовина типа Р50, М1/9 (в комплекте)	1	3290	3290
Рельс Р50, l = 5935 мм	1	305	305
Рельс Р50, l = 6049 "	1	311	311
Рельс Р50, l = 10058 "	1	517,8	517,8
Рельс Р50, l = 9997 "	1	514,6	514,6
Рельс Р50, l = 6246 "	2	322	644
Подкладка двухребордчатая плоская к рельсам Р50	88	6,1	537
Накладка Р50	8	18,77	150,16
Болт М24 x 150	24	0,657	15,8
Гайка М24	24	0,155	3,72
Шайба пружинная 26	24	0,108	2,59
Шуруп d = 22 мм (22 x 170)	250	0,54	135
Костыль путевой	828	0,378	313

Длина брусьев, м	Количество		Общая длина, м	Плотный объем, м3
	уширенные	нормальные
2,75	4	-	11	0,448
3,00	13	-	39	1,586
3,25	-	7	22,75	0,896
3,50	-	8	28	1,104
3,75	-	5	18,75	0,740
4,00	-	3	12	0,474
4,25	5	-	21,25	0,865
4,50	6	-	27,0	1,104
4,75	2	2	19	0,772
5,00	-	4	20	0,808
5,25	-	4	21	0,856
Всего	30	33	239,75	9,653

Наименование	Количество	Вес, кг
		1 шт.	общий
Стрелка типа Р50, М1/18 (в комплекте)	1	9125	9125
Крестовина типа Р50, М1/18 (в комплекте)	1	5410	5410
Рельс Р50, l = 12500 мм	4	643,5	2574
Рельс Р50, l = 7490 "	1	385,8	385,8
Рельс Р50, l = 7433 "	1	382,9	382,9
Рельс Р50, l = 10364 "	1	533,5	533,5
Рельс Р50, l = 10336 "	1	532,1	532,1
Рельс Р50, l = 6246 "	2	321,3	642,6
Подкладка двухребордчатая плоская к рельсам Р50	176	6,1	1074
Накладка Р50	16	18,77	300,32
Болт М24	48	0,657	31,536
Гайка М24	48	0,155	7,44
Шайба пружинная 26	48	0,108	5,184

Длина брусьев, м	Количество	Общая длина, м	Плотный объем, м3
2,75	9	24,75	1,152
3,00	24	72	3,336
3,25	15	48,75	2,25
3,50	17	59,5	2,737
3,75	11	41,25	1,903
4,00	10	40,0	1,85
4,25	9	38,25	1,773
4,50	11	49,5	2,31
4,75	8	38,0	1,754
5,00	9	45,0	2,124
5,25	8	42,0	2,0
Всего	131	499,0	23,219

Наименование	Количество	Вес, кг
		1 шт.	общий
Симметричная стрелка типа Р50, М1/6 (в комплекте)	1	3623	3623
Крестовина типа Р50, М1/6 (в комплекте)	1	2910	2910
Рельс Р50, l = 6246 мм	2	322	644

Длина брусьев, м	Количество		Общая длина, м		Плотный объем, м3
	уширенные	нормальные	всего	в том числе уширенные
2,75	3	-	8,25	8,25	0,33
3,0	9	-	27,0	27,0	1,09
3,25	-	5	16,25	-	0,62
3,5	-	5	17,5	-	0,67
3,75	-	4	15,0	-	0,57
4,0	1	1	8,0	4,0	0,31
4,25	4	-	17,0	17,0	0,69
4,5	5	-	22,5	22,5	0,91
4,75	-	3	14,25	-	0,54
5,0	-	4	20,0	-	0,76
Всего	22	22	165,75	78,75	6,49

Наименование	Количество	Вес, кг
		1 шт.	общий
Симметричная стрелка типа Р50, М1/6 (в комплекте)	1	2200	2200
Крестовина типа Р50, М1/6 (в комплекте)	1	2850	2850
Рельс Р50, l = 4338 мм	2	223	446
Рельс Р50, l = 4500 "	2	232	464
Подкладка двухребордчатая плоская к рельсам Р50	40	6,1	244,0
Подкладка	4	4,2	16,8
Подкладка одиночная	4	12,0	48,0

Длина брусьев, м	Количество		Общая длина, м		Плотный объем, м3
	уширенные	нормальные	всего	в том числе уширенные
3,0	9	-	27,0	27,0	1,098
3,25	-	6	19,5	-	0,768
3,5	-	3	10,5	-	0,414
3,75	-	3	11,25	-	0,444
4,0	3	-	12,0	12,0	0,486
4,25	4	-	17,0	17,0	0,692
4,5	6	-	27,0	27,0	1,090
Итого	22	12	124,25	83,0	5,0

Наименование	Количество	Вес, кг
		1 шт.	общий
Стрелка к двойному перекрестному стрелочному переводу типа Р50, М1/9 (в комплекте)	2	7000	14000
Крестовина типа Р50, М1/9 с сердечником типа общей отливки с изнашиваемой частью усовиков (в комплекте)	2	2135	4270
Цельнолитая тупая крестовина перекрестного стрелочного перевода типа Р50, М1/9 (в комплекте)	2	1930	3860
Рельс Р50, l = 12500 мм	4	643	2572
Рубка рельсовая Р50, l = 8177 мм	4	420	1680

Наименование	Количество	Вес, кг
		1 шт.	общий
Накладка Р50	16	18,77	300,32
Болты путевые М24	48	0,657	31,536
Шайбы пружинные 26	48	0,108	5,184
Гайки путевые М24	48	0,155	7,44
Костыли	456	0,378	172,34
Шурупы путевые	800	0,54	432,00
Всего			948,82

Длина брусьев, м	Количество	Общая длина, м	Плотный объем, м3
3,50	19	66,5	3,591
3,75	18	67,5	3,654
4,00	8	32,0	1,736
4,25	6	25,5	1,404
4,50	10	45,0	2,55
4,75	8	38,0	2,20
5,00	8	40,0	2,36
5,25	8	42,0	2,52
5,50	10	55,0	3,3
Всего	95	411,5	23,316

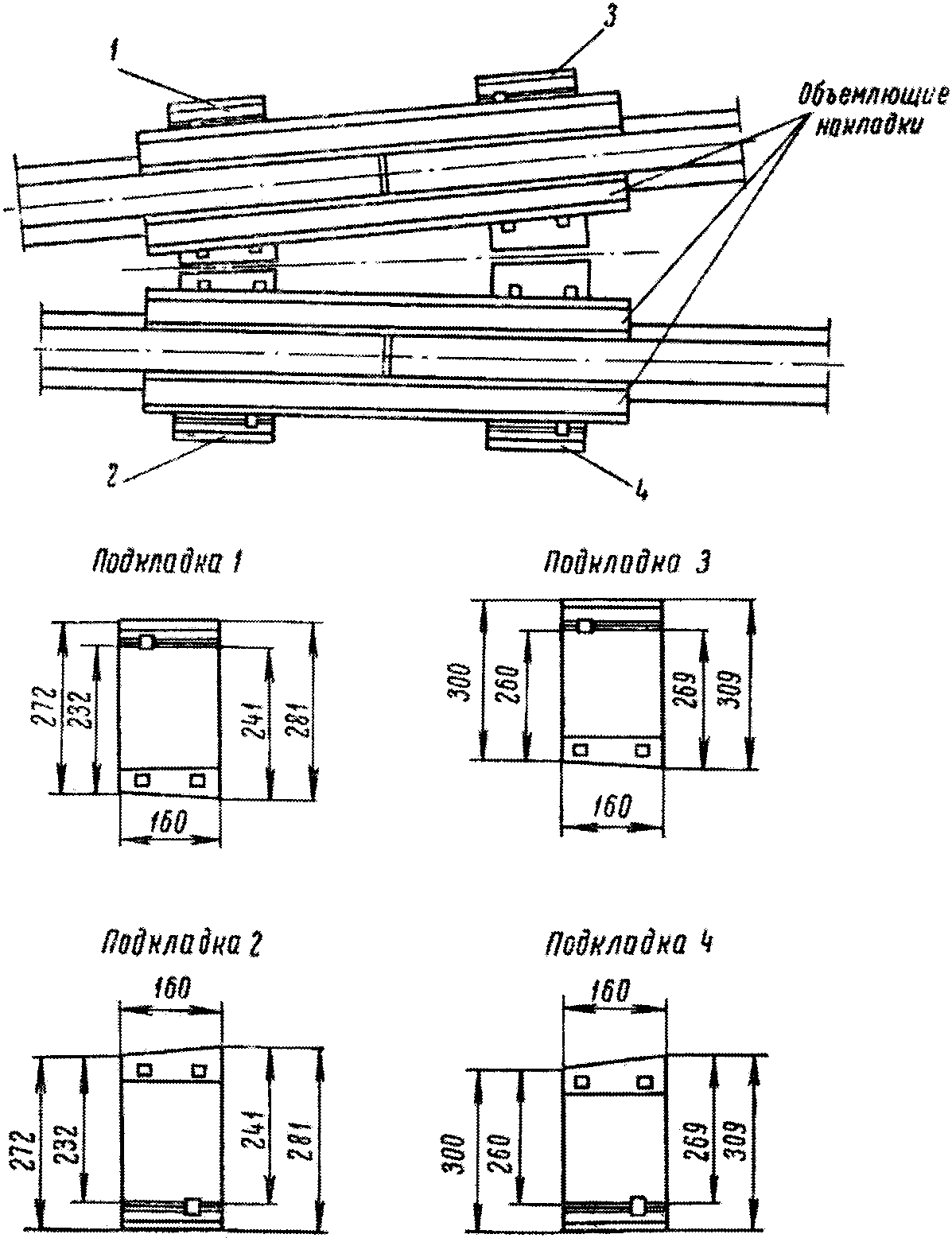

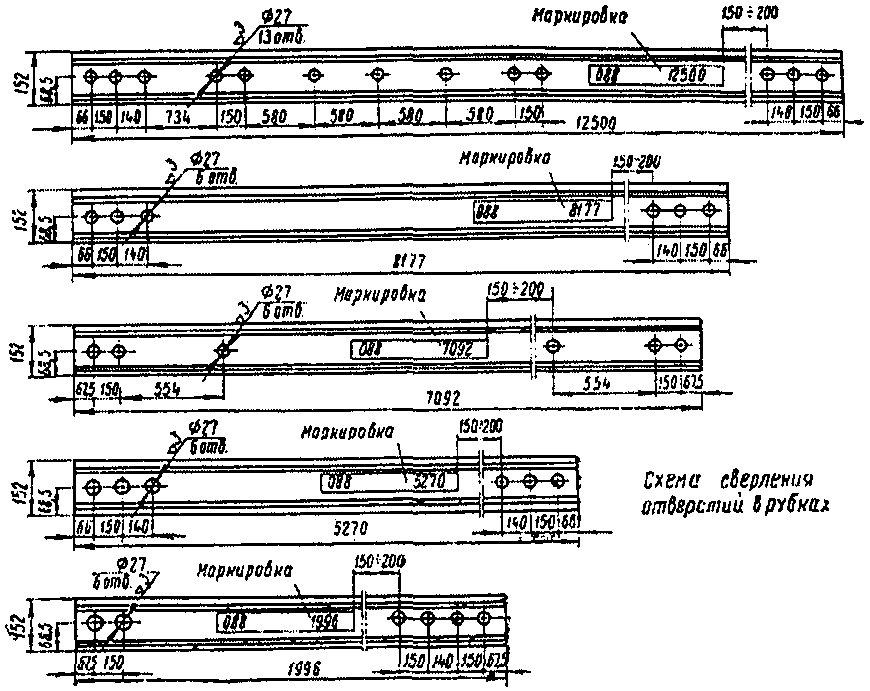

Длина рельсов, м	Количество	Общая длина, м	Вес, кг
12,500	4	50,000	-
8,177	4	32,708	-
7,092 <*>	2	-	-
5,270 <*>	2	-	-
1,996 <*>	4	-	-
Всего	16	82,708	4229

Наименование	Количество	Вес, кг
		1 шт.	общий
Стрелка типа Р43, М1/11, 1/9 правая (в комплекте)	1	3440	3440
Крестовина типа Р43, М1/11 (в комплекте)	1	3310	3310
Рельс Р43, l = 11530 мм	1	515	515
Рельс Р43, l = 8427 "	1	376	376
Рельс Р43, l = 8517 "	1	380	380
Рельс Р43, l = 11480 "	1	512	512
Рельс Р43, l = 6246 "	2	279	558
Двухребордчатая подкладка плоская к рельсам Р43 и Р38	108	5,934	641
Накладка Р43	8	15,61	124,88
Болт М22 x 135	24	0,496	11,904
Гайка М22	24	0,154	3,696
Шайба пружинная 24	24	0,064	1,536
Шуруп d = 22 мм (22 x 170)	258	0,54	139,3
Костыль путевой	684	0,378	258,5

Длина брусьев, м	Количество		Общая длина, м	Плотный объем, м3
	уширенные	нормальные
2,75	4	-	11	0,448
3,00	13	-	39	1,586
3,25	-	7	22,75	0,896
3,50	-	7	24,5	0,966
3,75	-	8	30	1,184
4,00	-	4	16	0,632
4,25	6	-	25,50	1,038
4,50	7	-	31,5	1,288
4,75	2	4	28,5	1,154
5,00	-	5	25	1,01
5,25	-	4	21	0,856
Всего	32	39	274,75	11,058

Наименование	Количество	Вес, кг
		1 шт.	общий
Стрелка типа Р43, М1/9, 1/11 правая (в комплекте)	1	3440	3440
Крестовина типа Р43, М1/9 (в комплекте)	1	2895	2895
Рельс Р43, l = 5935 мм	1	265	265
Рельс Р43, l = 6049 "	1	270	270
Рельс Р43, l = 10058 "	1	448,7	448,7
Рельс Р43, l = 9997 "	1	446	446
Рельс Р43, l = 6246 "	2	279	558
Двухребордчатая подкладка плоская к рельсам Р43 и Р38	92	5,934	546
Накладка Р43	8	15,61	124,88
Болт М22 x 135	24	0,496	11,904
Гайка М22	24	0,154	3,696
Шайба пружинная 24	24	0,064	1,536
Шуруп d = 22 мм (22 x 170)	230	0,54	124,2
Костыль путевой	600	0,378	226,8

Длина брусьев, м	Количество		Общая длина, м	Плотный объем, м3
	уширенные	нормальные
2,75	4	-	11	0,448
3,00	13	-	39	1,586
3,25	-	7	22,75	0,896
3,50	-	8	28	1,104
3,75	-	5	18,75	0,740
4,00	-	3	12	0,474
4,25	5	-	21,25	0,865
4,50	6	-	27	1,104
4,75	2	2	19	0,772
5,00	-	4	20	0,808
5,25	-	4	21	0,856
Всего	63		239,75	9,653

Наименование	Количество	Вес, кг
		1 шт.	общий
Стрелка к двойному перекрестному стрелочному переводу типа Р43, М1/9 (в комплекте)	2	5070	10140
Крестовина типа Р43, М1/9 с литым сердечником типа общей отливки с изнашиваемой частью усовиков (в комплекте)	2	1830	3660
Тупая крестовина типа Р43, М1/9 к двойному перекрестному стрелочному переводу (в комплекте)	2	2050	4100

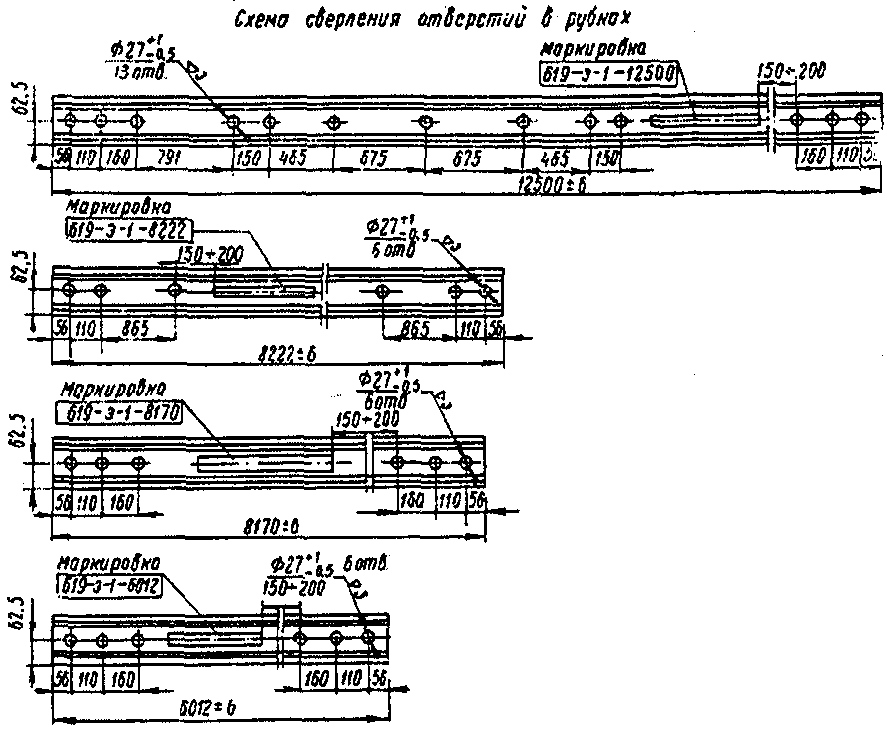

Длина рельсов, м	Количество	Общая длина, м	Вес, кг
12,500	4	50,000	2229,5
8,222 <*>	2	16,444	783,6
8,170	4	32,680	1457,8
6,012 <*>	2	12,024	536,2
Всего	12	111,148	4957,1

Длина брусьев, м	Количество брусьев		Общая длина, м		Плотный объем, м3
	нормальные	уширенные	нормальные	уширенные	нормальные	уширенные
3,5	4	13	14,0	45,5	0,604	2,457
3,75	-	16	-	60,00	-	3,248
4,0	2	4	8,0	16,00	0,434	0,76
4,25	-	8	-	34,00	-	1,664
4,5	2	8	9,0	36,00	0,510	1,808
4,75	8	-	38,0	-	2,20	-
5,00	8	-	40,0	-	2,36	-
5,25	8	-	42,00	-	2,52	-
5,50	6	4	33,0	22,0	1,602	1,32
Всего	38	53	184	213,5	10,230	11,257

Наименование	Количество	Вес, кг
		1 шт.	общий
Накладка Р43	16	15,61	249,75
Болты путевые М22	48	0,475	22,8
Шайбы пружинные 24	48	0,108	5,184
Гайки путевые М22	48	0,147	7,056
Подкладки плоские	-	-	-
Костыли	501	0,378	189,38
Шурупы путевые	536	0,54	289,44
Всего			763,62

Вид и серия локомотива	Скорость, км|ч	Очертание участка в плане	Допустимые температурные напряжения, кг|см2		Допустимые изменения температуры, град
			растяжения	сжатия	по условию прочности		по условию устойчивости
Путь с рельсами типа Р65 на деревянных шпалах
Электровоз ВЛ23	80	Прямой	1975	1679	80	68	49
		R-800	1937	1692	78	68	44
	100	Прямой	1734	1469	72	59	49
		R-800	1744	1488	70	60	44
Электровоз ВЛ60	80	Прямой	1975	1654	80	67	49
		R-800	1584	1381	64	56	44
	100	Прямой	1779	1438	72	58	49
		R-800	1345	1220	54	49	44
Электровоз ВЛ8	80	Прямой	1910	1525	77	62	49
		R-800	1905	1563	77	63	44
	100	Прямой	1748	1346	70	54	49
		R-800	1746	1393	70	56	44
Электровоз ЧС1	100	Прямой	1983	1571	80	63	49
		R-800	1740	1499	70	60	44
	120	Прямой	1807	1367	73	55	49
		R-800	1572	1328	63	54	44
	140	Прямой	1472	1251	59	50	49
Тепловоз ТЭ7 (ТЭ3)	80	Прямой	2188	1940	88	78	49
		R-800	2030	1875	81	75	44
	100	Прямой	2030	1774	82	72	49
		R-800	1850	1698	75	68	44
	120	Прямой	1364	1291	55	52	49
Путь с рельсами типа Р65 на железобетонных шпалах
Электровоз ВЛ23	80	Прямой	2013	1780	81	72	50
		R-800	1980	1763	80	71	45
	100	Прямой	1771	1530	71	62	50
		R-800	1735	1536	70	62	45
Электровоз ВЛ60	80	Прямой	2035	1776	82	72	50
		R-800	1673	1560	67	63	45
	100	Прямой	1800	1528	73	62	50
		R-800	1382	1282	56	52	45
Электровоз ВЛ8	80	Прямой	2028	1724	82	70	50
		R-800	2032	1737	82	70	45
	100	Прямой	1818	1506	73	61	50
		R-800	1822	1541	73	62	45
Электровоз ЧС1	100	Прямой	2122	1787	85	72	50
		R-800	1896	1697	76	68	45
	120	Прямой	1909	1563	77	63	50
		R-800	1690	1493	68	60	45
	140	Прямой	1546	1231	62	50	50
Тепловоз ТЭ7 (ТЭ3)	80	Прямой	2225	2100	89	84	50
		R-800	2070	2080	83	83	45
	100	Прямой	2017	1832	81	74	50
		R-800	1835	1725	74	70	45
	120	Прямой	1272	1306	51	53	50
Путь с рельсами типа Р50 на деревянных шпалах
Электровоз ВЛ23	80	Прямой	1372	1072	55	43	48
		R-800	1316	1074	55	43	46
	100	Прямой	1108	797	45	32	48
		R-800	1055	806	43	33	46
Электровоз ВЛ60	80	Прямой	1371	1040	55	42	48
		R-800	831	718	34	29	46
	100	Прямой	1160	756	44	30	48
		R-800	503	403	20	16	46
Электровоз ВЛ8	80	Прямой	1324	906	53	37	48
		R-800	1321	955	53	37	46
	100	Прямой	1101	675	44	27	48
		R-800	1107	732	45	30	46
Электровоз ЧС1	100	Прямой	1429	981	58	40	48
		R-800	1101	852	44	34	46
	120	Прямой	1189	715	48	29	48
		R-800	874	623	35	25	46
	140	Прямой	730	289	29	12	48
Тепловоз ТЭ7 (ТЭ3)	80	Прямой	1670	1565	67	62	48
		R-800	1450	1470	58	59	46
	100	Прямой	1451	1203	59	49	48
		R-800	1204	1074	49	43	46
	120	Прямой	533	518	22	21	48
Путь с рельсами типа Р50 на железобетонных шпалах
Электровоз ВЛ23	80	Прямой	1468	1199	59	48	50
		R-800	1428	1211	58	49	46
	100	Прямой	1146	870	56	35	50
		R-800	1103	890	45	36	46
Электровоз ВЛ60	80	Прямой	1499	1202	61	48	50
		R-800	1012	916	41	37	46
	100	Прямой	1181	869	48	35	50
		R-800	622	549	25	22	46
Электровоз ВЛ8	80	Прямой	1514	1179	61	48	50
		R-800	1523	1230	62	50	46
	100	Прямой	1233	892	50	36	50
		R-800	1244	952	50	38	46
Электровоз ЧС1	100	Прямой	1623	1267	65	51	50
		R-800	1358	1157	55	47	46
	120	Прямой	1350	970	55	39	50
		R-800	1064	892	43	36	46
Тепловоз ТЭ7 (ТЭ3)	80	Прямой	1760	1675	71	67	50
		R-800	1550	1580	62	63	46
	100	Прямой	1485	1274	60	51	50
		R-800	1247	1157	50	47	46
	120	Прямой	493	535	20	22	50

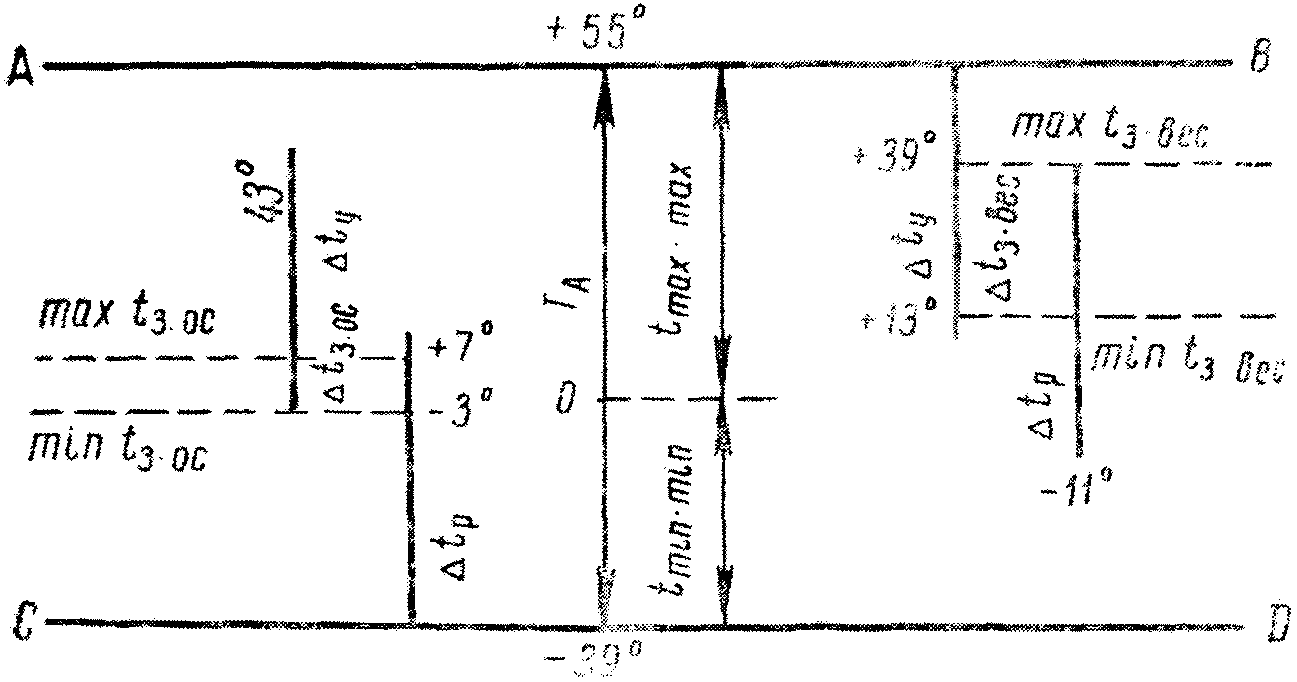

Название железнодорожной станции	Температура рельса, C°
	летняя tmax·max	зимняя tmin·min	годовая температурная амплитуда TА
Абакан	57	-46	103
Абдулино	57	-47	104
Агадырь1	58	-34	92
Агрыз1	59	-43	102
Азов	57	-32	89
Айдырля1	60	-39	99
Айнажи	53	-35	88
Аксаково	55	-44	99
Акстафа	58	-17	75
Алагир1	58	-25	83
Алатырь	56	-44	100
Александров	54	-47	101
Александров Гай	64	-40	104
Алексеевка	59	-36	95
Алма-Ата	62	-39	101
Алят	57	-13	70
Амурская2	57	-49	106
Андижан	61	-25	86
Анна	57	-38	95
Анучино	55	-41	96
Апатиты	51	-48	99
Апостолово1	59	-30	89
Арагац	57	-27	84
Аральское Море	63	-35	98
Арзамас	56	-43	99
Армавир	61	-33	94
Армянск	58	-30	88
Арск	56	-48	104
Арташат	60	-29	89
Артемовск	59	-35	94
Архангельск	52	-45	97
Арчеда	61	-36	97
Арысь1	63	-26	89
Асбест1	57	-47	104
Астрахань	59	-30	89
Атбасар	61	-45	106
Аткарск	58	-41	99
Ахтари	58	-29	87
Ахтуба2	64	-38	102
Ачинск	54	-48	102
Ашхабад	64	-21	85
Аягуз1	57	-40	97
Бабаево	55	-47	102
Баженово1	57	-46	103
Байрам-Али	67	-22	89
Баксан	58	-28	86
Баку	59	-9	68
Бакуриани	51	-28	79
Баланда1	60	-37	97
Балашов	58	-40	98
Балхаш	56	-31	87
Барабинск1	58	-48	106
Барановичи1	54	-31	85
Барнаул1	57	-49	106
Батайск	58	-26	84
Баталпашинск1	58	-20	78
Батецкая1	55	-35	90
Батуми	58	-9	67
Бахмач1	56	-33	89
Бежецк	53	-52	105
Безенчук	59	-47	106
Белгород	58	-35	93
Белгород-Днестровский2	56	-24	80
Белев	57	-42	99
Белогорск	56	-46	102
Белокоровичи1	53	-29	82
Белореченская	59	-39	98
Бельково1	58	-40	98
Бельцы1	58	-25	83
Бендеры1	58	-24	82
Бердичев1	54	-28	82
Бердянск1	58	-24	82
Бурдяуш	55	-46	101
Беслан1	60	-20	80
Бийск1	57	-50	107
Бикин	56	-39	95
Биржай	52	-34	86
Биробиджан	55	-45	100
Бисер	53	-44	97
Благовещенск	55	-41	96
Благодарное1	59	-23	82
Бобруйск2	55	-37	92
Богданович1	57	-47	104
Боготол	53	-46	99
Богоявленск1	58	-39	97
Боз-Су	61	-24	85
Бологое1	56	-37	93
Боржоми	56	-24	80
Борзя	59	-49	103
Борисов2	56	-41	97
Борисоглебск	58	-39	97
Боровичи	52	-54	106
Брасово2	56	-32	88
Бреды	59	-42	101
Брест2	56	-31	87
Брянск (Бежица)2	58	-41	99
Бугульма	54	-44	98
Бугуруслан	58	-48	106
Будогощь	53	-50	103
Бузулук	59	-45	104
Буй	54	-45	99
Буйнакск	58	-26	84
Булдуры2	51	-35	86
Бурея1	57	-42	99
Бурлитобе1	55	-32	87
Бычиха	51	-41	92
Вагай	55	-52	107
Валга2	52	-33	85
Валдай	51	-47	98
Валуйки	58	-36	94
Варена	54	-40	94
Василевичи1	57	-32	89
Веймары1	53	-34	87
Вельск	53	-47	100
Великие Луки1	53	-34	87
Венев2	57	-41	98
Вентспилс	53	-32	85
Веребье	52	-48	100
Вернадовка1	59	-38	97
Верхнетокмак1	59	-28	87
Верхний Баскунчак1	61	-32	93
Верховье	55	-38	93
Верхотурье	54	-46	100
Вигала2	52	-37	89
Видлица2	50	-38	88
Вильнюс	53	-37	90
Вильянди2	52	-31	83
Винница2	56	-36	92
Виртсу2	47	-28	75
Витебск	52	-41	93
Владивосток	54	-28	82
Владимир	54	-47	101
Владимир-Волынский1	53	-39	92
Владиславовка1	57	-20	77
Вожега	54	-48	102
Вознесенск	59	-31	90
Волгоград	60	-33	93
Волковыск1	54	-30	84
Волноваха2	58	-32	90
Волово	55	-40	95
Вологда	56	-47	103
Волочаевка1	54	-40	94
Волхово2	49	-32	81
Волховстрой1	55	-37	92
Вольск1	60	-39	99
Воркута	51	-50	101
Ворожба1	56	-35	91
Воронеж	55	-35	90
Воскресенск1	58	-39	97
Воткинск	57	-49	106
Выборг	51	-30	81
Выглядовка1	59	-39	98
Выдрино	50	-44	94
Выру	52	-41	93
Вышний Волочок	52	-47	99
Вяземская	56	-40	96
Вязники	56	-45	101
Вязьма	53	-43	96
Вятские Поляны	56	-47	103
Вяртсиля2	50	-44	94
Гагра2	55	-8	63
Гайсин2	58	-31	89
Гали	60	-15	75
Галич Северный	54	-44	98
Гардабани	59	-19	78
Гдоз	51	-37	88
Геническ	55	-30	85
Георгиевск1	59	-21	80
Гжатск	53	-50	103
Глазов	55	-46	101
Глухов2	58	-35	93
Головинская	53	-50	103
Голутвин1	58	-39	97
Гомель	56	-34	90
Горбачево1	58	-37	95
Гори	57	-28	85
Горловка1	60	-33	93
Гороблагодатская1	55	-47	102
Гороховец	56	-45	101
Горький	57	-41	98
Готня	57	-35	92
Графская2	57	-39	96
Гребенка1	57	-32	89
Гречаны1	54	-24	78
Гринауцы2	59	-28	87
Гродеково	58	-34	92
Гродно2	57	-34	91
Грозный	61	-31	92
Грязи	58	-37	95
Грязовец	55	-47	102
Гудаута	56	-12	68
Гудермес1	61	-21	82
Гурджаани	57	-14	71
Гурьев	65	-33	98
Гусь-Хрустальный	54	-44	98
Данилов	53	-43	96
Данков2	57	-35	92
Даугавпилс	56	-38	94
Дебальцево1	61	-32	93
Денау	64	-20	84
Дербент	54	-17	71
Джаджур	52	-27	79
Джамбул	63	-39	102
Джанкой1	57	-23	80
Джизак	64	-24	88
Джульфа1	58	-17	75
Дивное1	59	-25	84
Дмитриев	57	-34	91
Днепропетровск2	59	-32	91
Дно	54	-39	93
Долина2	56	-31	87
Долинская1	59	-30	89
Дотнува	53	-34	87
Дрисса2	55	-40	95
Дружинино1	56	-46	102
Душанбе	63	-23	86
Евгеньевка	59	-39	98
Евлах	61	-17	78
Евпатория	58	-28	86
Егоршино	55	-42	97
Ейск	57	-29	86
Елгава	52	-33	85
Елец	58	-36	94
Ельня	54	-43	97
Емца	53	-45	98
Ереван	59	-25	84
Ерофей Павлович	55	-47	102
Ершов	60	-41	101
Ессентуки	59	-28	87
Ефимовская	52	-51	103
Ефремов	55	-37	92
Жашков1	57	-30	87
Железноводск	59	-24	83
Жердевка	59	-39	98
Житковичи2	57	-36	93
Житомир2	57	-35	92
Жлобин	55	-36	91
Жмеринка2	58	-33	91
Жуковка2	57	-41	98
Забайкальск1	59	-40	99
Загорск	52	-40	92
Заливная	57	-47	104
Занозная1	56	-35	91
Западная Двина	51	-43	94
Запорожье2	60	-32	92
Зашеек	51	-44	95
Защита1	58	-47	105
Зверево1	60	-32	92
Зиадин1	64	-23	87
Земетчино	57	-40	97
Зилово	53	-45	98
Зима	53	-50	103
Златоуст	55	-42	97
Злынка	56	-36	92
Знаменка1	59	-31	90
Золотоноша	59	-36	95
Зугдиди1	60	-15	75
Зыряновск	58	-51	109
Иваново	55	-40	95
Идрица	52	-45	97
Ижевск	55	-46	101
Изюм2	59	-40	99
Илецк1	60	-37	97
Иловайское	61	-31	92
Ильмень	60	-38	98
Имандра1	50	-38	88
Инза	57	-47	104
Иолотань	65	-21	86
Ирбит	55	-48	103
Иркутск	55	-43	98
Исакогорка	52	-43	95
Исиль-Куль	61	-44	105
Ишим	57	-47	104
Ишимбаево1	60	-40	100
Йошкар-Ола	55	-47	102
Кавказская1	59	-23	82
Каган	66	-23	89
Кавалинск	62	-34	96
Казань	57	-47	104
Казатин2	58	-34	92
Калач	60	-36	96
Калинин	52	-49	101
Калининград	53	-33	86
Калинковичи1	53	-31	84
Калино1	57	-42	99
Калуга	54	-46	100
Каменец-Подольский	58	-31	89
Камышин	62	-35	97
Канаш	55	-42	97
Кандагач1	61	-36	97
Кандалакша	51	-38	89
Канск-Енисейский	55	-50	105
Караганда	59	-41	100
Карадонлы	61	-20	81
Каракуль	66	-21	87
Карачев	55	-39	94
Карталы1	59	-41	100
Карши	68	-24	92
Карымская	58	-46	104
Касторная1	57	-37	94
Каунас	53	-33	86
Кафан	58	-22	80
Кашин	53	-50	103
Кашира	55	-44	99
Кемеры	53	-32	85
Кемчук	53	-47	100
Кемь2	53	-41	94
Кермине	65	-22	87
Керчь	53	-22	75
Кзыл-Орда1	62	-32	94
Киев	59	-32	91
Кизел	55	-43	98
Кизил-Арват1	64	-21	85
Кизил-Кия1	65	-22	87
Кизляр	59	-31	90
Кильмезь	56	-48	104
Кингисепп	51	-43	94
Кинель1	60	-39	99
Кинешма	56	-46	102
Киржач1	55	-40	95
Кирилловка2	57	-33	90
Киров	56	-40	96
Кировабад	59	-14	73
Кировакан	53	-26	79
Кировск	49	-39	88
Кирсанов	57	-40	97
Кисловодск	56	-24	80
Китаб	64	-22	86
Кишинев2	58	-31	89
Клайпеда	54	-31	85
Клин	52	-52	104
Клинцы	54	-37	91
Клюквенная	55	-48	103
Ключи	53	-46	99
Ковда	53	-37	90
Ковров	55	-45	100
Коканд1	65	-22	87
Кок-Тобе1	61	-26	87
Кокчетав	62	-44	106
Кокшеньга	56	-46	102
Кола	52	-40	92
Колежма	53	-41	94
Колодезная	58	-37	95
Коломна	56	-44	100
Коломыя2	58	-33	91
Комаричи2	56	-37	93
Комсомольск-на-Амуре1	53	-42	95
Конотоп	58	-36	94
Коноша1	56	-44	100
Константиновка1	61	-32	93
Константиноград1	59	-34	93
Коренево2	57	-37	94
Коростень2	58	-34	92
Кострома	53	-46	99
Котельниково1	60	-30	90
Котельнич	54	-43	97
Котлас	53	-45	98
Котовск1	58	-27	85
Краслава2	54	-42	96
Красноармейское	58	-34	92
Красноводск	62	-13	75
Краснодар	57	-33	90
Красноуфимск	57	-47	104
Красноярск	55	-47	102
Красный Кут	62	-41	103
Красный Лиман1	59	-34	93
Красный Узел1	59	-40	99
Кременчуг1	59	-32	91
Крестцы	52	-49	101
Кривой Рог1	60	-30	90
Кричев1	54	-33	87
Кропачево	54	-44	98
Кротовка1	60	-39	99
Крустпилс2	53	-37	90
Крымская1	58	-20	78
Ксеньевская	54	-49	103
Кузино	54	-46	100
Кузнецк	57	-43	100
Кулдига2	52	-34	86
Кунгур	56	-45	101
Купянск Узл.1	58	-35	93
Курган1	57	-45	102
Курганная1	59	-21	80
Куровская	54	-45	99
Курск	57	-34	91
Кустанай	60	-46	106
Кустаревка1	59	-39	98
Кушка	62	-25	87
Кущевка1	58	-25	83
Куэнга1	58	-43	101
Кын	55	-47	102
Кыштым	57	-50	107
Кюрдамир	43	-24	67
Лавочне	56	-35	91
Ладва	49	-39	88
Лазо1	56	-38	94
Лебяжье	52	-39	91
Лев Толстой	57	-37	94
Ленинабад	64	-19	83
Ленинакан	55	-35	90
Ленинград	53	-36	89
Лениногорск1	58	-47	105
Ленкорань	57	-15	72
Лепель	52	-40	92
Лесогорский2	50	-33	83
Ливны	58	-34	92
Лиепая	54	-33	87
Липецк	57	-36	93
Лисий Нос	50	-34	84
Лиски	58	-37	95
Лихая1	60	-32	92
Лихвин1	57	-37	94
Лихославль	55	-48	103
Лодейное Поле	54	-52	106
Лозовая2	60	-35	95
Локоть1	59	-48	107
Лосиноостровская	53	-43	96
Лоухи	51	-46	97
Лохвица2	57	-35	92
Лубны2	59	-34	93
Луга2	53	-32	85
Луганск	61	-42	103
Луговая	61	-34	95
Лукоянов	56	-42	98
Луцк2	56	-34	90
Львов2	56	-34	90
Льгов	58	-35	93
Любань	51	-37	88
Магдагачи1	57	-45	102
Магнитогорск	58	-41	99
Майкоп	60	-34	94
Максатиха	53	-48	101
Малнава2	56	-38	94
Малоузенск	63	-40	103
Малоярославец	54	-48	102
Манзовка1	56	-37	93
Мариинск1	55	-49	104
Мариуполь	56	-28	84
Мармыжи1	57	-37	94
Мары	65	-22	87
Масельская1	52	-40	92
Махачкала	56	-24	80
Мелекесс	57	-47	104
Мелеуз	57	-44	101
Мелитополь2	61	-33	94
Мельниково1	65	-22	87
Мерсраг	53	-31	84
Миллерово1	60	-34	94
Минеральные Воды1	59	-21	80
Минск2	55	-39	94
Мироновка1	57	-31	88
Митино2	54	-44	98
Митрофановка	57	-35	92
Михайлов	56	-41	97
Михнево	54	-48	102
Мичуринск	58	-37	95
Мишиха2	51	-38	89
Могзон	56	-49	105
Могилев	54	-37	91
Могилев-Подольский2	59	-28	87
Могоча	54	-50	104
Можайск	52	-44	96
Можга	56	-48	104
Молодечно2	56	-40	96
Моршанск	57	-39	96
Москва	53	-42	95
Мундыбаш1	57	-50	107
Мураши	53	-41	94
Мурманск	51	-33	84
Муром	56	-42	98
Мценск	55	-44	99
Навля	55	-37	92
Надеждинск1	55	-48	103
Нальчик	59	-29	88
Наманган	60	-23	83
Нарва	52	-39	91
Наурская	60	-32	92
Нахичевань-Дон	61	-29	90
Небит-Даг1	63	-20	83
Невель1	53	-34	87
Нежин2	59	-37	96
Нерета	52	-39	91
Нерехта2	52	-39	91
Нерчинск	58	-52	110
Нижнегорская	57	-37	94
Нижнедевицк	54	-32	86
Нижнеудинск	55	-50	105
Нижний Тагил	54	-46	100
Николаев	59	-30	89
Николо-Полома	54	-46	100
Никополь1	60	-29	89
Новгород	53	-45	98
Новоалексеевка2	59	-30	89
Новки1	58	-41	99
Новгород-Волынский	57	-32	89
Новозыбков2	58	-38	96
Новоиерусалимская	53	-53	106
Новороссийск	56	-24	80
Новосибирск1	57	-48	105
Новосокольники1	53	-34	87
Новый Оскол	58	-36	94
Няндома	53	-41	94
Обливская	60	-39	99
Обловка	58	-38	96
Облучье	55	-45	100
Обоянь	57	-34	91
Овинище1	57	-40	97
Овруч	57	-34	91
Огре2	53	-41	94
Одесса	54	-26	80
Ожерелье1	58	-39	97
Окатово1	58	-40	98
Октембер	60	-31	91
Окуловка	51	-46	97
Оловянная	61	-43	104
Олонец	52	-54	106
Омск	61	-44	105
Онега	53	-42	95
Опарино	53	-44	97
Орджоникидзе	56	-27	83
Оредеж2	53	-47	100
Орел2	55	-35	90
Оренбург	61	-42	103
Орехово1	58	-40	98
Орск	61	-40	101
Орша	52	-39	91
Осиповичи2	55	-37	92
Осташков	52	-46	98
Остров	54	-39	93
Остряково1	58	-21	79
Отар	63	-38	101
Очамчири	60	-12	72
Павелец	54	-40	94
Павлово-Посад	54	-45	99
Павловск2	53	-39	92
Павлоград1	60	-32	92
Павлодар	61	-44	105
Палласовка	63	-38	101
Паневежис	53	-37	90
Пачелма	56	-37	93
Пенза	56	-38	94
Пермь1	57	-42	99
Петровский завод	56	-49	105
Петровское село1	58	-24	82
Петрозаводск	52	-40	92
Петрокрепость	52	-39	91
Петропавловск	60	-44	104
Петрунь	52	-50	102
Петушки	55	-47	102
Пинск2	56	-32	88
Платоновка1	57	-38	95
Плесецкая1	53	-44	97
Плявиняс1	55	-32	87
Поворино1	59	-37	96
Подборовье1	58	-37	95
Покровск-Приволжский1	60	-37	97
Покровск-Уральский1	54	-48	102
Половина	54	-45	99
Полоцк2	55	-39	94
Полтава2	59	-34	93
Полушкино2	55	-38	93
Помошная2	58	-34	92
Посадниково1	55	-37	92
Посьет	56	-23	79
Поти	57	-10	67
Почеп	52	-32	84
Починки	57	-44	101
Починок	55	-40	95
Приднепровская2	56	-29	85
Приекуле	51	-36	87
Прилуки1	56	-33	89
Приморск2	47	-32	79
Приозерск2	49	-37	86
Проектная1	56	-51	107
Прохладная1	60	-20	80
Псков	51	-41	92
Пугачевск1	60	-38	98
Полозеро	51	-43	94
Пуре2	52	-33	85
Пярну	52	-34	86
Пятигорск	58	-25	83
Пятихатки1	59	-31	90
Раевка	58	-46	104
Раздельная1	58	-25	83
Раненбург2	58	-37	95
Ржава	58	-38	96
Ржев	51	-47	98
Рига	53	-31	84
Риони1	57	-17	74
Ровно2	57	-34	91
Рокишкис	52	-36	88
Романовка	54	-53	107
Ромны2	58	-34	92
Ромодан1	57	-34	91
Рославль	56	-41	97
Россошь	58	-36	94
Ростов-Главный	60	-32	92
Ростов-Ярославский	51	-46	97
Рощино	51	-32	83
Ртищево	57	-39	96
Рузаевка1	59	-40	99
Рыбинск1	57	-41	98
Ряжск	57	-39	96
Рязань	56	-41	97
Саблино	50	-33	83
Сагареджо	55	-17	72
Саксаульская	63	-35	98
Сальск1	60	-27	87
Сальяны	61	-22	83
Сама1	54	-48	102
Самарканд	62	-23	85
Самбор2	55	-28	83
Самтредиа	59	-16	75
Саранск	56	-44	100
Сарапул	57	-46	103
Саратов	59	-37	96
Сасово	57	-42	99
Сватово2	60	-35	95
Свердловск	55	-44	99
Свирь1	52	-40	92
Севастополь	55	-22	77
Сегежа	51	-45	96
Семенов	57	-46	103
Семипалатинск	62	-46	108
Сергач	57	-44	101
Серпухов	55	-44	99
Сестрорецк	52	-39	91
Симферополь	55	-24	79
Синарская1	57	-46	103
Синельниково2	58	-35	93
Скобалево (г. Фергана)	60	-24	84
Сковородино	54	-48	102
Скопин2	58	-35	93
Скриверы	51	-34	85
Скуратово	54	-42	96
Славгород1	59	-47	106
Славное	53	-42	95
Славянск1	59	-33	92
Сланцы1	54	-33	87
Слободчиково	54	-45	99
Слуцк1	53	-30	83
Слюдянка	49	-36	85
Смоленск2	55	-39	94
Снигиревка1	59	-28	87
Соблаго1	55	-35	90
Советск	54	-33	87
Советская Гавань	56	-38	94
Соликамск2	53	-49	102
Соловьевск	60	-48	108
Сонково1	57	-40	97
Сорокская1	51	-41	92
Сортавала	49	-40	89
Сосыка	60	-34	94
Сосногорск	54	-51	105
Сочи	55	-11	66
Спас-Деменск	54	-43	97
Спитак	54	-25	79
Сретенск	57	-51	108
Старая Русса	53	-41	94
Старица	52	-45	97
Стародуб	56	-35	91
Старожилово	55	-40	95
Староминская1	58	-24	82
Старушки1	53	-30	83
Старый Оскол	58	-36	94
Стенде	52	-33	85
Стерлитамак	57	-48	105
Сулак	42	-29	71
Сумы2	59	-35	94
Суоярви	49	-44	93
Супса	58	-18	76
Сургут1	60	-42	102
Сухиничи	54	-42	96
Сухуми	58	-10	68
Сущево	51	-41	92
Сызрань	57	-42	99
Сычевка	52	-42	94
Тавда1	56	-49	105
Таганрог	56	-31	87
Тайга1	56	-51	107
Тайшет	55	-50	105
Талды-Курган	63	-40	103
Таллин	50	-31	81
Таловая1	59	-36	95
Тамань	53	-24	77
Тамбов	57	-37	94
Танхой	48	-38	86
Тапа1	54	-32	86
Тарту	52	-35	87
Татарская1	59	-47	106
Таурупе2	49	-33	82
Тахта-Базар	67	-26	93
Ташкент	62	-24	86
Тбилиси	59	-16	75
Теджен	65	-26	91
Телави	57	-17	74
Телшай	53	-36	89
Темир	62	-43	105
Термез	66	-20	86
Тернополь2	56	-32	88
Тетерев2	58	-35	93
Тимошевская1	59	-23	82
Тихвин	52	-51	103
Тихорецкая	58	-22	80
Ткибули	57	-27	84
Токари	51	-45	96
Токсово2	49	-33	82
Толмачево2	50	-35	85
Томск2	56	-49	105
Топки1	56	-51	107
Торжок1	53	-35	88
Торопец	52	-46	98
Троицк	59	-44	103
Туапсе	54	-18	72
Тула	55	-42	97
Тулун	57	-50	107
Туринск	56	-46	102
Тыгда	55	-48	103
Тюлькубас	61	-27	88
Тюмень	57	-43	100
Тюри2	50	-33	83
Углич	52	-47	99
Ужгород2	58	-32	90
Ужур	53	-46	99
Узловая	55	-40	95
Уйбат	55	-44	99
Укмерге	52	-36	88
Уладовка2	58	-37	95
Улан-Удэ	56	-49	105
Ульяновск	57	-48	105
Умань	57	-35	92
Унеча	57	-36	93
Уральск	60	-41	101
Урбах	61	-41	102
Урсатьевская	66	-24	90
Уса	52	-47	99
Усть-Каменогорск	60	-48	108
Усть-Лабинская	58	-31	89
Усть-Луга	51	-42	93
Уфа	57	-43	100
Уфалей	54	-42	96
Ухта	54	-47	101
Уч-Аджи1	64	-23	87
Уч-Курган1	65	-22	87
Фаленки	54	-44	98
Фастов	58	-33	91
Федоровка1	59	-27	86
Феодосия	53	-25	78
Фосфоритная1	56	-46	102
Фрунзе1	62	-25	87
Хаапсалу	52	-33	85
Хабаровск	54	-38	92
Хаджох1	57	-20	77
Харьков	58	-35	93
Хасав-Юрт	59	-24	83
Хвойная	53	-50	103
Херсон2	60	-32	92
Хибины	50	-44	94
Хилок	56	-47	103
Христиновка1	57	-29	86
Хуст2	59	-31	90
Хутор-Михайловский	58	-36	94
Цветково1	58	-31	89
Целина	60	-34	94
Целиноград	61	-45	106
Цивильск2	56	-41	97
Цимлянская	60	-33	93
Цыпа	56	-22	78
Цхинвали	55	-19	74
Чакино	58	-39	97
Чаплино1	59	-33	92
Чарджоу	63	-20	83
Чарская	59	-44	103
Чебоксары	56	-42	93
Челкар	62	-40	102
Челябинск2	57	-45	102
Червленная Узловая1	61	-21	82
Черемхово1	58	-45	103
Череповец	55	-49	104
Чернигов2	59	-34	93
Черновцы2	57	-31	88
Чернушка	56	-50	106
Черняховск	54	-33	87
Чертково	56	-34	90
Черусти	54	-44	98
Чиатура2	60	-16	76
Чимкент	66	-31	97
Чита	56	-47	103
Чишмы	58	-48	106
Чудово1	55	-37	92
Чулпаново	57	-50	107
Чулымская1	53	-54	107
Чусовская1	57	-42	99
Шабалино2	54	-42	96
Шадринск1	57	-45	102
Шарья	54	-42	96
Шатилово2	58	-38	96
Шаховская2	56	-45	101
Шахунья	54	-41	95
Шелковская	60	-34	94
Швенчёнис2	51	-33	84
Шепетовка	56	-34	90
Шилка	57	-51	108
Шилово	56	-41	97
Шимановская	57	-49	106
Шира	54	-43	97
Шумерля2	56	-41	97
Шуя	55	-46	101
Шяуляй	52	-35	87
Щигры	57	-34	91
Эльтон	65	-36	101
Эмба2	63	-32	95
Юма2	57	-43	100
Юрьев-Польский	56	-46	102
Янаул	57	-51	108
Янов1	54	-29	83
Яр1	57	-45	102
Ярославль	54	-46	100
Ясиня2	53	-36	99
Яунглубене	51	-39	90

N пп	Наименование материалов	Длина рельсов, м	При рельсах Р65					При рельсах Р50
			Вес 1 шт., кг	с 50|25 <1> шпалами на 1 звено		с 46|23 <1> шпалами на 1 звено		Вес 1 шт., кг	с 50|25 <1> шпалами на 1 звено		с 46|23 <1> шпалами на 1 звено		с 40|20 <1> шпалами на 1 звено
				количество на 1 км	общий вес, т	количество на 1 км	общий вес, т		количество на 1 км	общий вес, т	количество на 1 км	общий вес, т	количество на 1 км	общий вес, т
1	Рельсы	25	1615,47	80	129,238	80	129,238	1286,63	80	102,930	80	102,930	80	102,930
2	То же	12,5	807,47	160	129,195	160	129,195	643,00	160	102,880	160	102,880	160	102,880
3	Накладки двухголовые	25	23,48	160	3,757	160	3,757	18,77	160	3,003	160	3,003	160	3,003
4	То же	12,5	23,48	320	7,514	320	7,514	18,77	320	6,006	320	6,006	320	6,006
5	Болты с гайками	25	1,17	320	0,374	320	0,374	0,812	480	0,390	480	0,390	480	0,390
6	То же	12,5	1,17	640	0,749	640	0,749	0,812	960	0,780	960	0,780	960	0,780
7	Шайбы пружинные	25	0,132	320	0,042	320	0,042	0,108	480	0,052	480	0,052	480	0,052
8	То же	12,5	0,132	640	0,084	640	0,084	0,108	960	0,104	960	0,104	960	0,104
9	Подкладки двухребордчатые	25 и 12,5	7,65	4000	30,600	3680	28,152	5,90	4000	23,600	3680	21,712	3200	18,880
10	Костыли	25	0,378	<2>		<2>		0,378	<2>		<2>		<2>
11	То же	12,5	0,378	<2>		<2>		0,378	<2>		<2>		<2>
	Итого:
	а) для рельсов типов Р65 и Р50 длиной 25 м при 8 костылях на промежуточную шпалу и 10 костылях на стыковую	-	-	-	170,119	-	167,188	-	-	136,083	-	133,712	-	130,154
	б) то же для рельсов длиной 12,5 м	-	-	-	174,311	-	171,379	-	-	139,539	-	137,167	-	133,609
	в) для рельсов типов Р65 и Р50 длиной 25 м при 10 костылях на каждую шпалу	-	-	-	171,571	-	168,518	-	-	137,535	-	135,042	-	131,303
	г) то же для рельсов длиной 12,5 м	-	-	-	175,702	-	172,649	-	-	140,930	-	138,437	-	134,698
12	Противоугоны пружинные	-	1,28	1440 - 2720 <3>	-	1440 - 2720 <3>	-	1,15	1440 - 2720 <3>	-	1440 - 2720 <3>	-	1440 - 2720 <3>	-
13	Шпалы	-	-	2000	-	1840	-	-	2000	-	1840	-	1600	-

N пп	Наименование материалов	Длина рельсов, м	При рельсах Р43							При рельсах Р50
			Вес 1 шт., кг	с 50|25 <1> шпалами на 1 звено		с 46|23 <1> шпалами на 1 звено		с 40|20 <1> шпалами на 1 звено		Вес 1 шт., кг	с 23 шпалами на 1 звено		с 20 шпалами на 1 звено		с 18 шпалами на 1 звено
				количество на 1 км	общий вес, т	количество на 1 км	общий вес, т	количество на 1 км	общий вес, т		количество на 1 км	общий вес, т	количество на 1 км	общий вес, т	количество на 1 км	общий вес, т
1	Рельсы	25	1115,85	80	89,268	80	89,268	80	89,268	-	-	-	-	-	-	-
2	То же	12,5	557,69	160	89,230	160	89,230	160	89,230	479,8	160	76,768	160	76,768	160	76,768
3	Накладки двухголовые	25	15,61	160	2,498	160	2,498	160	2,498	-	-	-	-	-	-	-
4	То же	12,5	15,61	320	4,995	320	4,995	320	4,995	15,61	320	4,995	320	4,995	320	4,995
5	Болты путевые с гайками	25	0,65	480	0,312	480	0,312	480	0,312	-	-	-	-	-	-	-
6	То же	12,5	0,65	960	0,624	960	0,624	960	0,624	0,65	960	0,624	960	0,624	960	0,624
7	Шайбы пружинные	25	0,064	480	0,031	480	0,031	480	0,031	-	-	-	-	-	-	-
8	То же	12,5	0,064	960	0,061	960	0,061	960	0,061	0,064	960	0,061	960	0,061	960	0,061
9	Подкладки двухребордчатые	25 и 12,5	5,30	4000	21,200	3680	19,504	3200	16,960	5,30	3680	19,504	3200	16,960	2880	15,264
10	Костыли	25	0,378	<2>		<2>		<2>		-	-	-	-	-	-	-
11	То же	12,5	0,378	<2>		<2>		<2>		0,378	11040	4,173	9600	3,629	8640	3,266
	Итого:
	а) для рельсов типа Р43 длиной 25 м при 8 костылях на промежуточную шпалу и 10 костылях на стыковую	-	-	-	119,417	-	117,238	-	113,968	-	-	-	-	-	-	-
	б) то же для рельсов длиной 12,5 м	-	-	-	122,279	-	120,099	-	116,829	-	-	-	-	-	-	-
	в) для рельсов типа Р43 длиной 25 м при 10 костылях на каждую шпалу	-	-	-	120,869	-	118,568	-	115,117	-	-	-	-	-	-	-
	г) то же для рельсов длиной 12,5 м	-	-	-	123,670	-	121,369	-	117,918	-	-	-	-	-	-	-
	д) для рельсов типа Р38 (II-а) длиной 12,5 м при 6 костылях на шпалу	-	-	-	-	-	-	-	-	-	-	106,125	-	103,037	-	100,978
12	Противоугоны пружинные	-	1,01	1440 - 2720 <3>	-	1440 - 2720 <3>	-	1440 - 2720 <3>	-	-	-	-	-	-	-	-
13	Противоугоны самозаклинивающиеся	-	-	-	-	-	-	-	-	1,57	1440 - 2720 <3>	-	1440 - 2720 <3>	-	1440 - 2720 <3>	-
14	Шпалы	-	-	2000	-	1840	-	1600	-	-	1840	-	1600	-	1440	-

N пп	Наименование материалов	При рельсах Р65					При рельсах Р50
		Вес 1 шт., кг	с 50 шпалами на 1 звено		с 46 шпалами на 1 звено		Вес 1 шт., кг	с 50 шпалами на 1 звено		с 46 шпалами на 1 звено
			количество на 1 км	общий вес, т	количество на 1 км	общий вес, т		количество на 1 км	общий вес, т	количество на 1 км	общий вес, т
1	Рельсы	1615,47	80	129,238	80	129,238	1286,63	80	102,930	80	102,930
2	Накладки	23,48	160	3,757	160	3,757	18,77	160	3,003	160	3,003
3	Болты с гайками стыковые	1,17	320	0,374	320	0,374	0,812	480	0,390	480	0,390
4	Шайбы пружинные для стыковых болтов	0,132	320	0,042	320	0,042	0,108	480	0,052	480	0,052
5	Подкладки марки	6,65	4000	26,600	3680	24,472	6,6	4000	26,400	3680	24,288
6	" "	9,6	4000	38,400	3680	35,328	8,45	4000	33,800	3680	31,096
7	Клеммы промежуточные (для Р65 общие)	0,66	8000	5,280	7360	4,858	0,66	7680	5,069	7040	4,646
8	Клеммы стыковые	-	-	-	-	-	0,59	320	0,189	320	0,189
9	Болты с гайками клеммные	0,494	8000	3,952	7360	3,636	0,494	8000	3,952	7360	3,636
10	Шайбы пружинные в 1,75 витка	0,09	8000	0,720	7360	0,662	0,09	8000	0,720	7360	0,662
11	Шурупы путевые	0,53	<1>		<1>		0,53	<1>		<1>
	Итого:
	а) при скреплении марки К2	-	-	174,203	-	170,940	-	-	146,945	-	143,697
	б) при скреплении марки К4	-	-	190,243	-	185,697	-	-	158,585	-	154,406
12	Прокладки под рельс	-	4000	-	3680	-	-	4000	-	3680	-
13	" на шпалу	-	4000	-	3680	-	-	4000	-	3680	-
14	Шпалы	-	2000	-	1840	-	-	2000	-	1840	-

N пп	Наименование материалов	При рельсах Р65					При рельсах Р50
		Вес 1 шт., кг	с 50 шпалами на 1 звено		с 46 шпалами на 1 звено		Вес 1 шт.., кг	с 50 шпалами на 1 звено		с 46 шпалами на 1 звено
			количество на 1 км	общий вес, т	количество на 1 км	общий вес, т		количество на 1 км	общий вес, т	количество на 1 км	общий вес, т
1	Рельсы	1615,47	80	129,238	80	129,238	1286,63	80	102,930	80	102,930
2	Накладки	23,48	160	3,757	160	3,757	18,77	160	3,003	160	3,003
3	Болты с гайками стыковые	1,17	320	0,374	320	0,374	0,812	480	0,390	480	0,390
4	Шайбы пружинные для стыковых болтов	0,132	320	0,042	320	0,042	0,108	480	0,052	480	0,052
5	Подкладки марки К	6,5	4000	26,000	3680	23,920	6,45	4000	25,800	3680	23,736
6	Клеммы промежуточные
	" (для Р65 общие)	0,66	8000	5,280	7360	4,858	0,66	7680	5,069	7040	4,646
	" стыковые	-	-	-	-	-	0,59	320	0,189	320	0,189
7	Болты с гайками клеммные	0,494	8000	3,952	7360	3,636	0,494	8000	3,952	7360	3,636
8	Болты закладные с гайками	0,739	8000	5,912	7360	5,439	0,739	8000	5,912	7360	5,439
9	Шайбы плоские	0,030	8000	0,240	7360	0,221	0,030	8000	0,240	7360	0,221
10	" пружинные в 1,75 витка	0,090	16000	1,440	14720	1,325	0,090	16000	1,440	14720	1,325
	Итого	-	-	176,235	-	172,810	-	-	148,977	-	145,567
11	Прокладки под подошву рельса	-	4000	-	3680	-	-	4000	-	3680	-
12	Прокладки под подкладки	-	4000	-	3680	-	-	4000	-	3680	-
13	Втулки изолирующие	-	8000	-	7360	-	-	8000	-	7360	-

Радиус круговой кривой, м	На 1 м наружной рельсовой нити	На одно звено при длине рельсов наружной рельсовой нити
		12,5 м	25 м
4000	0,3984	4,98	9,96
3000	0,5312	6,64	13,28
2500	0,6398	7,99	15,99
2000	0,7967	9,96	19,92
1800	0,8852	11,06	22,12
1500	1,0621	13,28	26,55
1200	1,3273	16,59	33,18
1067	1,4928	18,66	37,32
1000	1,5927	19,91	39,82
960	1,6590	20,74	41,48
900	1,7695	22,12	44,24
853	1,8670	23,34	46,67
800	1,9905	24,88	49,76
746	2,1344	26,68	53,36
700	2,2746	28,43	56,86
640	2,4969	31,21	62,42
600	2,6631	33,29	66,58
533	2,9974	37,47	74,94
500	3,1950	39,94	79,87
400	4,0040	50,05	100,10
350	4,589	57,36	114,72
300	5,352	66,90	133,80
250	6,419	80,24	160,48
200	8,018	100,22	200,45

Длина переходной кривой, м	Радиус круговой кривой, м	Расстояние от начала переходной кривой, м
		5	10	15	20	25	30	35	40	45	50	55	60	65	70	75	80	85	90	95	100	105	110	115	120	125	130	135	140	145	150	155	160	165	170	175	180	185	190	195	200
200	1000	-	-	1	2	2	4	5	6	8	10	12	14	17	20	22	26	29	32	36	40	44	48	53	57	62	67	73	78	84	90	96	102	108	115	122	129	136	144	152	159
	800	-	-	1	2	3	4	6	8	10	12	15	18	21	24	28	32	36	40	45	50	55	60	66	72	78	84	91	98	105	112	120	128	136	144	153	161	170	180	189	199
180	1200	-	-	1	1	2	3	5	6	7	9	11	13	16	18	21	24	27	30	33	37	41	45	49	53	58	62	67	72	78	83	89	95	105	107	113	120	-	-	-	-
	1000	-	-	1	2	3	4	5	7	9	11	13	16	19	22	25	28	32	36	40	44	49	54	59	64	69	75	81	87	93	100	106	113	121	128	136	143	-	-	-	-
	800	-	1	1	2	3	5	7	9	11	14	17	20	23	27	31	35	40	45	50	55	61	67	73	80	86	94	101	108	116	125	133	142	151	160	170	179	-	-	-	-
	700	-	1	1	3	4	6	8	10	13	16	19	23	27	31	36	40	46	51	57	63	70	77	84	91	99	107	115	124	133	142	152	162	172	183	194	205	-	-	-	-
	600	-	1	2	3	5	7	9	12	15	18	22	27	31	36	42	47	53	60	67	74	81	89	98	106	115	125	134	145	155	166	177	189	201	213	226	239	-	-	-	-
160	1200	-	-	1	2	3	4	5	7	8	10	13	15	18	20	23	27	30	34	37	42	46	50	55	60	65	70	76	81	87	93	100	106	-	-	-	-	-	-	-	-
	1000	-	-	1	2	3	4	6	8	10	12	15	18	21	24	28	32	36	40	45	50	55	60	66	72	78	84	91	98	105	112	120	128	-	-	-	-	-	-	-	-
	800	-	1	1	2	4	6	8	10	13	16	19	22	26	31	35	40	45	50	56	62	69	75	82	90	97	105	113	122	131	140	150	159	-	-	-	-	-	-	-	-
	700	-	1	2	3	4	6	9	11	14	18	22	26	30	35	40	46	51	58	64	71	78	86	94	102	111	120	130	139	150	160	171	182	-	-	-	-	-	-	-	-
	600	-	1	2	3	5	7	10	13	17	21	25	30	35	41	47	53	60	67	75	83	92	100	110	120	130	140	151	163	175	187	199	213	-	-	-	-	-	-	-	-
	500	-	1	2	4	6	9	12	16	20	25	30	36	42	49	56	64	72	81	90	100	110	121	132	143	156	168	182	195	209	224	239	255	-	-	-	-	-	-	-	-
	400	-	1	3	5	8	11	15	20	25	31	38	45	53	61	70	80	90	101	112	125	137	151	165	179	195	210	227	244	262	280	299	319	-	-	-	-	-	-	-	-
	350	-	1	3	6	9	13	17	23	29	36	43	51	60	70	80	91	103	115	128	142	157	172	188	205	222	241	259	279	299	320	342	364	-	-	-	-	-	-	-	-
	300	-	2	4	7	10	15	20	27	34	42	50	60	70	82	94	107	120	135	150	167	184	202	220	240	260	282	304	327	350	375	400	427	-	-	-	-	-	-	-	-
	250	1	2	5	8	13	18	25	32	41	50	61	72	85	99	113	129	145	163	182	201	222	244	266	290	314	340	367	394	423	453	484	515	-	-	-	-	-	-	-	-
150	1067	-	-	1	2	3	4	6	8	10	12	15	18	21	24	28	32	36	40	45	50	55	60	66	72	78	84	91	98	105	112	-	-	-	-	-	-	-	-	-	-
	1000	-	1	1	2	3	5	7	9	11	13	16	19	22	26	30	34	38	43	48	53	59	64	70	77	83	90	97	104	112	120	-	-	-	-	-	-	-	-	-	-
	960	-	1	1	2	3	5	7	9	11	14	17	20	23	27	31	35	40	45	50	55	61	67	73	80	86	94	101	108	116	125	-	-	-	-	-	-		-	-	-
	853	-	1	1	2	4	6	8	10	13	16	19	22	26	31	35	40	45	50	56	62	69	75	82	90	97	105	114	122	131	140	-	-	-	-	-	-	-	-	-	-
	800	-	1	1	3	4	6	8	11	13	17	20	24	28	33	37	43	48	54	60	66	73	80	88	96	104	112	121	130	140	149	-	-	-	-	-	-	-	-	-	-
	746	-	1	2	3	4	6	9	11	14	18	22	26	30	35	40	46	51	58	64	71	79	86	94	103	111	120	130	140	150	160	-	-	-	-	-	-	-	-	-	-
	700	-	1	2	3	5	7	9	11	15	19	23	27	32	37	43	49	55	61	69	76	84	92	100	109	119	128	138	149	160	171	-	-	-	-	-	-	-	-	-	-
	640	-	1	2	3	5	7	10	13	17	21	25	30	35	41	47	53	60	67	75	83	92	100	110	120	130	140	151	163	175	187	-	-	-	-	-	-	-	-	-	-
	600	-	1	2	4	6	8	11	14	18	22	27	32	37	43	50	57	64	72	80	89	98	107	117	127	138	150	161	172	186	199	-	-	-	-	-	-	-	-	-	-

Длина переходной кривой, м	Радиус круговой кривой, м	Расстояние от начала переходной кривой, м
		5	10	15	20	25	30	35	40	45	50	55	60	65	70	75	80	85	90	95	100	105	110	115	120	125	130	135	140
140	1500	-	-	1	2	2	3	5	6	8	9	11	14	16	19	21	25	27	31	34	38	42	46	50	55	59	64	69	74
	1200	-	-	1	2	3	4	6	8	10	12	14	17	20	23	27	30	34	38	43	47	52	57	63	68	74	80	86	93
	1000	-	1	1	2	4	5	7	9	12	14	17	20	24	28	32	36	41	46	51	57	63	69	75	82	88	96	104	112
	800	-	1	2	3	4	6	9	11	14	18	22	26	30	35	40	46	51	58	64	71	78	86	94	102	111	120	130	139
	700	-	1	2	3	5	7	10	13	16	20	25	29	34	40	46	52	59	66	73	81	90	98	108	117	127	137	148	159
	600	-	1	2	4	6	9	12	15	19	24	29	34	40	46	53	61	69	77	86	95	105	115	125	137	148	160	173	186
	500	-	1	3	5	7	10	14	18	23	28	34	41	48	56	64	73	82	92	103	114	126	138	151	164	178	192	207	223
	400	-	1	3	6	9	13	17	23	29	36	43	51	60	70	80	91	103	115	128	142	157	172	188	205	222	241	259	279
	350	-	2	4	7	10	15	20	26	33	41	49	59	69	80	91	104	118	132	147	163	179	197	215	234	254	275	296	319
	300	-	2	4	8	12	17	23	30	39	48	58	69	80	93	107	122	138	154	172	190	210	230	252	274	298	322	347	373
	250	1	2	5	9	14	21	28	37	47	58	70	83	97	113	129	147	166	186	208	230	254	278	304	331	359	389	419	451
125	1200	-	1	1	2	3	5	7	9	11	13	16	19	22	26	30	34	38	43	48	53	59	64	70	77	83	-	-	-
	1067	-	1	1	2	4	5	7	10	12	15	18	22	25	29	34	38	43	48	54	60	66	72	79	86	93	-	-	-
	1000	-	1	1	3	4	6	8	10	13	16	19	23	27	31	36	41	46	52	58	64	70	77	84	92	100	-	-	-
	960	-	1	1	3	4	6	8	11	13	17	20	24	28	33	37	43	48	54	60	66	73	80	88	96	104	-	-	-
	853	-	1	2	3	5	7	9	12	15	19	23	27	32	37	42	48	54	61	67	75	82	90	99	108	117	-	-	-
	800	-	1	2	3	5	7	10	13	16	20	24	29	34	39	45	51	58	65	72	80	88	96	105	115	125	-	-	-
	746	-	1	2	3	5	8	10	14	17	21	26	31	36	42	48	55	62	69	77	85	94	103	113	123	134	-	-	-
	700	-	1	2	4	6	8	11	15	18	23	28	33	38	45	51	58	66	74	82	91	100	110	120	131	142	-	-	-
	640	-	1	2	4	6	9	12	16	20	25	30	36	42	49	56	64	72	81	90	100	110	121	132	143	156	-	-	-
	600	-	1	2	4	7	10	13	17	22	27	32	38	45	52	60	68	77	86	96	107	117	129	141	153	166	-	-	-
	533	-	1	3	5	7	11	15	19	24	30	36	43	51	59	67	77	86	97	108	120	132	145	158	172	187	-	-	-
	500	-	1	3	5	8	11	16	20	26	32	39	46	54	62	72	82	92	103	115	128	141	154	169	184	199	-	-	-
120	1800	-	-	1	1	2	3	5	6	7	9	11	13	16	18	21	24	27	30	33	37	41	45	49	53	-	-	-	-
	1500	-	-	1	2	3	4	5	7	9	11	13	16	19	22	25	28	32	36	40	44	49	54	59	64	-	-	-	-
	1200	-	1	1	2	3	5	7	9	11	14	17	20	23	27	31	35	40	45	50	55	61	67	73	80	-	-	-	-
	1000	-	1	1	3	4	6	8	11	13	17	20	24	28	33	37	43	48	54	60	66	73	80	88	96	-	-	-	-
	800	-	1	2	3	5	7	10	13	17	21	25	30	35	41	47	53	60	67	75	83	92	100	110	120	-	-	-	-
	700	-	1	2	4	6	9	12	15	19	24	29	34	40	46	53	61	69	77	86	95	105	115	125	137	-	-	-	-

Длина переходной кривой, м	Радиус круговой кривой, м	Расстояние от начала переходной кривой, м
		5	10	15	20	25	30	35	40	45	50	55	60	65	70	75	80	85	90	95	100	105	110	115	120
120	600	-	1	2	4	7	10	14	18	22	28	33	40	47	54	62	71	80	90	100	111	122	134	146	159
	500	-	1	3	5	8	12	16	21	27	33	40	48	56	65	75	85	96	108	120	133	146	161	176	191
	400	-	2	4	7	10	15	20	27	34	42	50	60	70	81	93	106	120	134	150	166	183	201	220	239
	350	-	2	4	8	12	17	23	30	38	47	57	68	80	93	107	121	137	154	171	190	209	230	251	273
	300	1	2	5	9	14	20	27	36	45	56	67	80	94	109	125	142	161	180	201	222	245	269	294	320
	250	1	3	6	11	17	24	33	43	54	67	81	97	113	131	151	172	194	217	242	268	296	325	355	386
	200	1	3	8	13	21	30	41	54	68	84	101	121	142	164	189	215	242	272	303	335	370	406	444	483
110	1200	-	1	1	2	4	5	7	10	12	15	18	22	26	30	34	39	44	49	54	60	67	73	-	-
	533	-	1	3	5	8	12	17	22	28	34	41	49	57	67	76	87	98	110	123	136	150	165	-	-
	500	-	1	3	6	9	13	18	23	29	36	44	52	61	71	82	93	105	117	131	145	160	173	-	-
	400	-	2	4	7	11	16	22	29	37	45	55	65	77	89	102	116	131	147	163	181	200	219	-	-
100	2000	-	-	1	2	2	4	5	6	8	10	12	14	17	20	22	26	29	32	36	40	-	-	-	-
	1800	-	-	1	2	3	4	5	7	9	11	13	16	19	22	25	28	32	36	40	44	-	-	-	-
	1500	-	1	1	2	3	5	7	9	11	13	16	19	22	26	30	34	38	43	48	53	-	-	-	-
	1200	-	1	1	3	4	6	8	11	13	17	20	24	28	32	37	43	48	54	60	66	-	-	-	-
	1067	-	1	2	3	5	7	9	12	15	19	23	27	32	37	42	48	54	61	67	75	-	-	-	-
	1000	-	1	2	3	5	7	10	13	16	20	24	29	34	39	45	51	58	65	72	80	-	-	-	-
	960	-	1	2	3	5	7	10	13	17	21	25	30	35	41	47	53	60	67	75	83	-	-	-	-
	900	-	1	2	4	6	8	11	14	18	22	27	32	37	43	50	57	64	72	80	86	-	-	-	-
	853	-	1	2	4	6	8	11	15	19	23	28	34	39	46	53	60	68	76	84	93	-	-	-	-
	800	-	1	2	4	6	9	12	16	20	25	30	36	42	49	56	64	72	81	90	100	-	-	-	-
	746	-	1	2	4	7	10	13	17	22	27	32	38	45	52	60	68	77	87	96	107	-	-	-	-
	700	-	1	3	5	7	10	14	18	23	28	34	41	48	56	64	73	82	92	103	114	-	-	-	-
	640	-	1	3	5	8	11	15	20	25	31	38	45	53	61	70	80	90	101	112	125	-	-	-	-
	600	-	1	3	5	8	12	16	21	27	33	40	48	56	65	75	85	96	108	120	133	-	-	-	-
	500	-	2	4	6	10	14	20	26	32	40	48	57	67	78	90	102	115	129	144	159	-	-	-	-
	400	-	2	4	8	12	18	24	32	40	50	60	72	84	98	112	128	144	161	180	199	-	-	-	-
	350	1	2	5	9	14	20	28	36	46	57	69	82	96	112	128	146	165	184	206	228	-	-	-	-
	300	1	3	6	11	17	24	33	43	54	67	81	96	113	131	150	171	193	216	241	267	-	-	-	-
	250	1	3	7	13	20	29	39	52	65	80	97	116	136	158	181	206	233	261	291	322	-	-	-	-
	200	1	4	9	16	25	36	49	64	82	101	122	145	170	197	226	258	291	326	363	402	-	-	-	-

Длина переходной кривой, м	Радиус круговой кривой, м	Расстояние от начала переходной кривой, м
		5	10	15	20	25	30	35	40	45	50	55	60	65	70	75	80	85	90
90	1800	-	-	1	2	3	4	6	8	10	12	15	18	21	24	28	31	36	40
	1500	-	1	1	2	4	5	7	9	12	15	18	21	25	29	33	38	43	48
	1200	-	1	2	3	5	7	9	12	15	18	22	27	31	36	42	47	53	60
	533	-	2	4	7	10	15	20	27	34	42	50	60	70	81	93	106	120	135
	500	-	2	4	7	11	16	22	28	36	44	54	64	75	87	100	113	128	143
	400	1	2	5	9	14	20	27	35	45	55	67	80	94	108	125	142	160	179
80	3000	-	-	1	1	2	3	4	5	7	8	10	12	14	16	19	21	-	-
	2500	-	-	1	2	2	4	5	6	8	10	12	14	17	20	22	26	-	-
	2000	-	-	1	2	3	4	6	8	10	12	15	18	21	24	28	32	-	-
	1800	-	1	1	2	3	5	7	9	11	14	17	20	23	27	31	35	-	-
	1500	-	1	1	3	4	6	8	11	13	17	20	24	28	33	37	43	-	-
	1200	-	1	2	3	5	7	10	13	17	21	25	30	35	41	47	53	-	-
	1000	-	1	2	4	6	9	12	16	20	25	30	36	42	49	56	64	-	-
	800	-	1	3	5	8	11	15	20	25	31	38	45	53	61	70	80	-	-
	700	-	1	3	6	9	13	17	23	29	36	43	51	60	70	80	91	-	-
	640	-	2	4	6	10	14	19	25	32	39	47	56	66	76	88	100	-	-

Длина переходной кривой, м	Радиус круговой кривой, м	Расстояние от начала переходной кривой, м
		2	4	6	8	10	12	14	16	18	20	22	24	26	28	30	32	34	36	38	40	42	44	46	48	50	52	24	56	58	60	62	64	66	68	70	72	74	76	78	80
80	600	-	-	1	1	2	2	3	4	5	7	8	10	11	13	15	17	19	22	24	27	29	32	35	38	42	45	48	52	56	60	64	68	72	77	81	86	91	96	101	106
	533	-	-	1	1	2	3	4	5	6	7	9	11	13	15	17	19	22	24	27	30	33	36	40	43	47	51	55	59	63	67	72	77	81	86	92	97	102	108	114	120
	500	-	-	1	1	2	3	4	5	6	8	10	11	13	16	18	20	23	26	29	32	35	39	42	46	50	54	58	62	67	72	77	82	87	92	98	103	109	115	121	128
	400	-	-	1	2	2	4	5	6	8	10	12	14	17	20	22	26	29	32	36	40	44	48	53	57	62	67	73	78	84	90	96	102	108	115	122	129	136	144	152	159
	350	-	-	1	2	3	4	6	7	9	11	14	16	19	22	26	29	33	37	41	46	50	55	60	66	71	77	83	89	96	102	109	117	124	132	139	148	156	164	173	182
	300	-	1	1	2	3	5	7	9	11	13	16	19	23	26	30	34	39	43	48	53	59	65	71	77	83	90	97	105	112	120	128	137	145	154	163	173	183	193	203	213
	250	-	1	1	3	4	6	8	10	13	16	19	23	27	32	36	41	47	52	58	64	71	78	85	93	101	109	117	126	135	145	155	165	175	186	197	209	220	232	245	258
	200	-	1	2	3	5	7	10	13	16	20	24	29	34	39	45	52	58	65	73	80	89	97	106	116	126	136	147	158	169	181	193	206	219	233	247	261	276	291	306	322
70	2000	-	-	-	-	1	1	1	1	2	2	3	3	4	4	5	6	7	7	8	90	10	11	12	13	14	15	17	18	19	20	22	23	25	26	28	-	-	-	-	-
	1800	-	-	-	-	1	1	1	2	2	3	3	4	4	5	6	6	7	8	9	10	11	12	13	15	16	17	18	20	21	23	24	26	28	29	31	-	-	-	-	-
	746	-	-	1	1	2	2	3	4	5	6	7	9	10	12	14	16	18	20	22	24	27	30	32	35	38	41	45	48	51	55	59	63	66	71	75	-	-	-	-	-
	700	-	-	1	1	2	2	3	4	5	7	8	9	11	13	15	17	19	21	23	26	29	31	34	37	41	44	47	51	55	59	63	67	71	75	80	-	-	-	-	-
	350	-	1	1	2	3	5	6	8	11	13	16	19	22	26	29	33	38	42	47	52	57	63	69	75	81	88	95	102	109	117	125	133	142	150	159	-	-	-	-	-
	4000	-	-	-	-	-	-	1	1	1	1	2	2	2	3	3	3	4	4	5	5	6	6	7	8	8	9	10	10	11	12	-	-	-	-	-	-	-	-	-	-
	3000	-	-	-	-	-	1	1	1	1	2	2	3	3	3	4	5	5	6	6	7	8	9	9	10	11	12	13	14	15	16	-	-	-	-	-	-	-	-	-	-
	2500	-	-	-	-	1	1	1	1	2	2	3	3	4	4	5	5	6	7	8	9	9	10	11	12	13	14	15	17	18	19	-	-	-	-	-	-	-	-	-	-
	2000	-	-	-	-	1	1	1	2	2	3	3	4	4	5	6	7	8	9	10	11	12	13	14	15	17	18	19	21	22	24	-	-	-	-	-	-	-	-	-	-
	1800	-	-	-	-	1	1	1	2	2	3	4	4	5	6	7	8	9	10	11	12	13	14	16	17	18	20	22	24	25	27	-	-	-	-	-	-	-	-	-	-
	1500	-	-	-	1	1	1	2	2	3	4	4	5	6	7	8	9	10	11	13	14	16	17	19	20	22	24	26	28	30	32	-	-	-	-	-	-	-	-	-	-
	1200	-	-	-	1	1	2	2	3	4	4	5	6	7	9	10	11	13	14	16	18	20	21	23	26	28	30	32	35	37	40	-	-	-	-	-	-	-	-	-	-
	1000	-	-	-	1	1	2	3	3	4	5	6	8	9	10	12	14	15	17	19	21	23	26	28	31	33	36	39	42	45	48	-	-	-	-	-	-	-	-	-	-
	853	-	-	1	1	2	2	3	4	5	6	8	9	11	12	14	16	18	20	22	25	27	30	32	36	39	42	45	49	52	55	-	-	-	-	-	-	-	-	-	-
60	800	-	-	1	1	2	2	3	4	5	7	8	10	11	13	15	17	19	22	24	27	29	32	35	38	42	45	48	52	56	60	-	-	-	-	-	-	-	-	-	-
	700	-	-	1	1	2	3	4	5	6	8	9	11	13	15	17	19	22	25	27	30	33	37	40	44	47	51	55	60	64	68	-	-	-	-	-	-	-	-	-	-
	640	-	-	1	1	2	3	4	5	7	8	10	12	14	16	19	21	24	27	30	33	37	40	44	48	52	56	61	65	70	75	-	-	-	-	-	-	-	-	-	-
	600	-	-	1	1	2	3	4	6	7	9	11	13	15	17	20	23	26	29	32	35	39	43	47	51	55	60	65	69	74	80	-	-	-	-	-	-	-	-	-	-
	533	-	-	1	2	2	4	5	6	8	10	12	14	17	20	22	26	29	32	36	40	44	48	53	57	62	67	73	78	84	90	-	-	-	-	-	-	-	-	-	-
	500	-	-	1	2	3	4	5	7	9	11	13	15	18	21	24	27	31	34	38	43	47	51	56	61	66	72	77	83	89	96	-	-	-	-	-	-	-	-	-	-
	400	-	1	1	2	3	5	7	9	11	13	16	19	22	26	30	34	38	43	48	53	59	64	70	77	83	90	97	104	112	120	-	-	-	-	-	-	-	-	-	-
	350	-	1	1	2	4	5	7	10	12	15	18	22	26	30	34	39	44	49	55	61	67	73	80	87	95	103	111	119	128	137	-	-	-	-	-	-	-	-	-	-
	300	-	1	2	3	4	6	9	11	14	18	22	26	30	35	40	46	51	58	64	71	78	86	94	102	111	120	130	139	150	160	-	-	-	-	-	-	-	-	-	-
	250	-	1	2	3	5	8	11	14	17	21	26	31	36	42	48	55	62	70	77	86	95	104	114	124	134	145	156	168	181	193	-	-	-	-	-	-	-	-	-	-
	200	-	1	2	4	7	10	13	17	22	27	32	39	45	53	60	69	78	87	97	107	118	130	142	155	168	181	196	210	226	241	-	-	-	-	-	-	-	-	-	-

Длина переходной кривой, м	Радиус круговой кривой, м	Расстояние от начала переходной кривой, м
		2	4	6	8	10	12	14	16	18	20	22	24	26	28	30	32	34	36	38	40	42	44	46	48	50
50	1067	-	-	1	1	1	2	3	4	5	6	7	9	10	12	13	15	17	19	22	24	26	29	32	34	37
	1000	-	-	1	1	2	2	3	4	5	6	8	9	11	12	14	16	18	21	23	26	28	31	34	37	40
	960	-	-	1	1	2	2	3	4	5	7	8	10	11	13	15	17	19	22	24	27	29	32	35	38	42
	700	-	-	1	1	2	3	4	6	7	9	11	13	15	18	20	23	26	30	33	36	40	44	48	52	57
	350	-	1	2	3	5	7	9	12	15	18	22	26	31	36	41	47	53	59	66	73	80	88	96	105	114
	300	-	1	2	3	5	8	10	14	17	21	26	31	36	42	48	55	62	69	77	85	94	103	113	123	133
40	4000	-	-	-	-	-	1	1	1	2	2	2	3	3	4	4	5	6	6	7	8	-	-	-	-	-
	3000	-	-	-	-	1	1	1	2	2	3	3	4	4	5	6	7	8	9	10	11	-	-	-	-	-
	2500	-	-	-	1	1	1	2	2	3	3	4	5	5	6	7	8	9	10	12	13	-	-	-	-	-
	2000	-	-	-	1	1	1	2	3	3	4	5	6	7	8	9	10	11	13	14	16	-	-	-	-	-
	1800	-	-	-	1	1	2	2	3	4	4	5	6	7	9	10	11	13	14	16	18	-	-	-	-	-
	1500	-	-	-	1	1	2	3	3	4	5	6	8	9	10	12	14	15	17	19	21	-	-	-	-	-
	1200	-	-	1	1	2	2	3	4	5	7	8	10	11	13	15	17	19	21	24	26	-	-	-	-	-
	1000	-	-	1	1	2	3	4	5	6	8	10	11	13	16	18	20	23	26	29	32	-	-	-	-	-
	800	-	-	1	2	2	4	5	6	8	10	12	14	17	20	22	26	29	32	36	40	-	-	-	-	-
	700	-	-	1	2	3	4	6	7	9	11	14	16	19	22	26	29	33	37	41	46	-	-	-	-	-
	640	-	-	1	2	3	4	6	8	10	12	15	18	21	24	28	32	36	40	45	50	-	-	-	-	-
	600	-	1	1	2	3	5	7	9	11	13	16	19	22	26	30	34	38	43	48	53	-	-	-	-	-
	533	-	1	1	2	4	5	7	10	12	15	18	22	25	29	34	38	43	48	54	60	-	-	-	-	-
	500	-	1	1	3	4	6	8	10	13	16	19	23	27	31	36	41	46	52	58	64	-	-	-	-	-
	400	-	1	2	3	5	7	10	13	16	20	24	29	34	39	45	51	58	65	72	80	-	-	-	-	-
	350	-	1	2	4	6	8	11	15	18	23	28	33	38	45	51	58	66	74	82	91	-	-	-	-	-
	300	-	1	2	4	7	10	13	17	22	27	32	38	45	52	60	68	77	86	96	107	-	-	-	-	-
	250	-	1	3	5	8	12	16	21	26	32	39	46	54	63	72	82	93	104	116	129	-	-	-	-	-
	200	-	2	4	6	10	14	20	26	33	40	49	58	68	79	91	103	116	130	145	161	-	-	-	-	-
20	4000	-	-	-	1	1	1	2	3	3	4	-	-	-	-	-	-	-	-	-	-	-	-	-	-	-
	3000	-	-	-	1	1	2	3	3	4	5	-	-	-	-	-	-	-	-	-	-	-	-	-	-	-
	2500	-	-	1	1	2	2	3	4	5	6	-	-	-	-	-	-	-	-	-	-	-	-	-	-	-
	2000	-	-	1	1	2	3	4	5	6	8	-	-	-	-	-	-	-	-	-	-	-	-	-	-	-
	1800	-	-	1	1	2	3	4	6	7	9	-	-	-	-	-	-	-	-	-	-	-	-	-	-	-
	1500	-	-	1	2	3	4	5	7	9	10	-	-	-	-	-	-	-	-	-	-	-	-	-	-	-
	1200	-	-	1	2	3	5	7	9	11	13	-	-	-	-	-	-	-	-	-	-	-	-	-	-	-
	1000	-	1	1	3	4	6	8	10	13	16	-	-	-	-	-	-	-	-	-	-	-	-	-	-	-
	800	-	1	2	3	5	7	10	13	16	20	-	-	-	-	-	-	-	-	-	-	-	-	-	-	-
	700	-	1	2	4	6	8	11	15	18	23	-	-	-	-	-	-	-	-	-	-	-	-	-	-	-
	600	-	1	2	4	7	10	13	17	21	27	-	-	-	-	-	-	-	-	-	-	-	-	-	-	-
	500	-	1	3	5	8	11	16	20	26	32	-	-	-	-	-	-	-	-	-	-	-	-	-	-	-

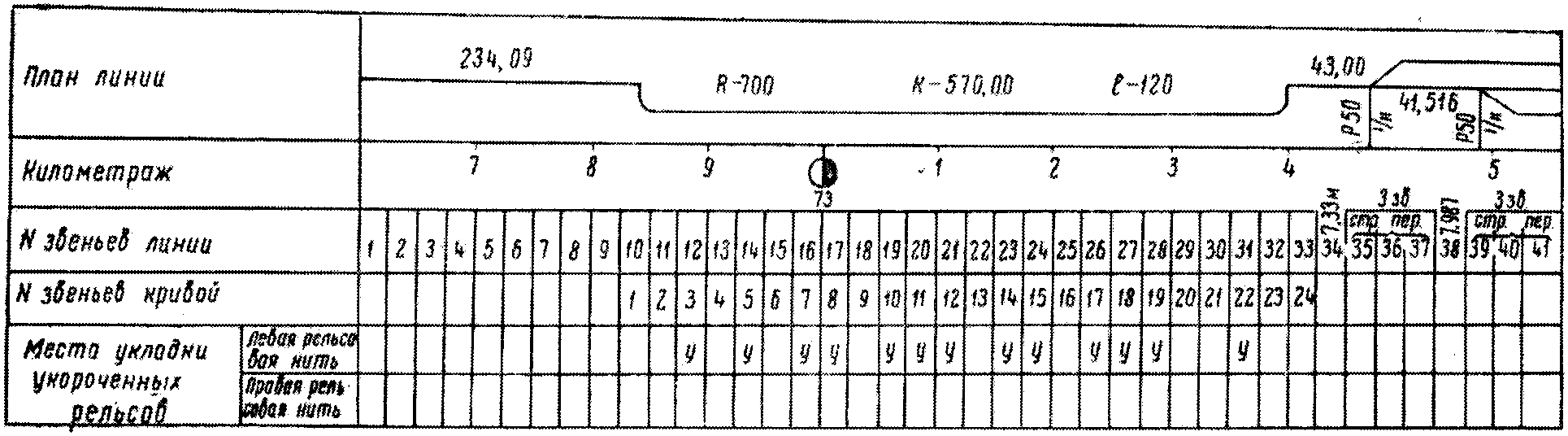

Порядковый номер рельса кривой	Длина рельса, располагающаяся на кривой, м	Расчетная величина укорочения рельса, мм	Нарастающая суммарная величина расчетных укорочений, мм	Фактическое укорочение укладываемых рельсов и расположение их на кривой, мм	Нарастающая суммарная величина фактических укорочений, мм	Величина забега (+) или недобега (-) стыка внутренней рельсовой нити, мм
1	2	3	4	5	6	7
НПК:
1	16	-	2	-	-	+2
2	25	-	16	-	-	+16
3	25	-	41	80	80	-39
4	25	-	79	-	80	-1
5	25	-	127	80	160	-33
6	4	-	137	-	-	-
КПК:
6	21	47,77	184,77	-	160	+25
7	25	56,86	241,63	80	240	+2
8	25	56,86	298,49	80	320	-22
9	25	56,86	355,35	-	320	+35
10	25	56,86	412,21	80	400	+12
11	25	56,86	469,07	80	480	-11
12	25	56,86	525,93	80	560	-34
13	25	56,86	582,79	-	560	+23
14	25	56,86	639,65	80	640	0
15	25	56,86	696,51	80	720	-23
16	25	56,86	753,37	-	720	+33
17	25	56,86	810,23	80	800	+10
18	25	56,86	867,09	80	880	-13
19	9	20,47	887,56	-	-	-
КПК:
19	16	34,0	921,56	80	960	-38
20	25	43,5	965,06	-	960	+5
21	25	31,5	996,56	-	960	+37
22	25	19,5	1016,06	80	1040	-24
23	25	8,5	1024,56	-	1040	-15
24	4	-	1024,56	-	1040	-15
НПК:

Расстояние от НПК, м	Укорочение внутренней рельсовой нити от НПК до каждого последовательного стыка, мм	Расстояние от НПК, м	Укорочение внутренней рельсовой нити от НПК до каждого последовательного стыка, мм
4	0	79	59,5
29	8,5	104	103
54	28	120	137

N отрезка	Длина, м	Расчетная величина укорочения рельса, мм	N отрезка	Длина, м	Расчетная величина укорочения рельса, мм
1	16	137 - 103 = 34	4	25	28 - 8,5 = 19,5
2	25	103 - 59,5 = 43,5	5	25	8,5 - 0 = 8,5
3	25	59,5 - 28 = 31,5	6	4	0 - 0 = 0

Порядковый номер рельса кривой	Длина рельса, располагающаяся на кривой, м	Расчетная величина укорочения рельса, мм	Нарастающая суммарная величина расчетных укорочений, мм	Фактическое укорочение укладываемых рельсов и расположение их на кривой, мм	Нарастающая суммарная величина фактических укорочений, мм	Величина забега (+) или недобега (-) стыка внутренней рельсовой нити, мм
1	2	3	4	5	6	7
НПК:
1	8,7	-	1	-	-	+1
2	25	-	13	-	-	+13
3	25	-	40	-	-	+40
4	25	-	80	80	80	0
5	6,3	-	90	-	-	-
КПК:
5	18,7	37,2	127,2	80	160	-33
6	25	49,76	176,96	-	160	+17
7	25	49,76	226,72	80	240	-13
8	25	49,76	276,48	-	240	+36
9	25	49,76	326,24	80	320	+6
10	25	49,76	376,00	80	400	-24
11	25	49,76	425,76	-	400	+26
12	25	49,76	475,52	80	480	-4
13	25	49,76	525,28	80	560	-35
14	12,76	25,30	550,58	-	-	-
14	12,24	22,85	573,43	-	560	+13
15	25	46,63	620,06	80	640	-20
16	25	46,63	666,69	-	640	+27
17	25	46,63	713,32	80	720	-7
18	25	46,63	759,95	-	720	+40
19	25	46,63	806,58	80	800	+7
20	25	46,63	853,21	80	880	-27
21	25	46,63	899,84	-	880	+20
22	25	46,63	946,47	80	960	-14
23	25	46,63	993,10	-	960	+33
24	25	46,63	1039,73	80	1040	0
25	7,39	13,85	1053,58	-	-	-
КПК:
25	17,61	25	1078,58	-	1040	+39
26	25	28	1106,58	80	1120	-13
27	25	12	1118,58	-	1120	-1
28	2,39	0	1118,58	-	1120	-1
НПК:	661,09

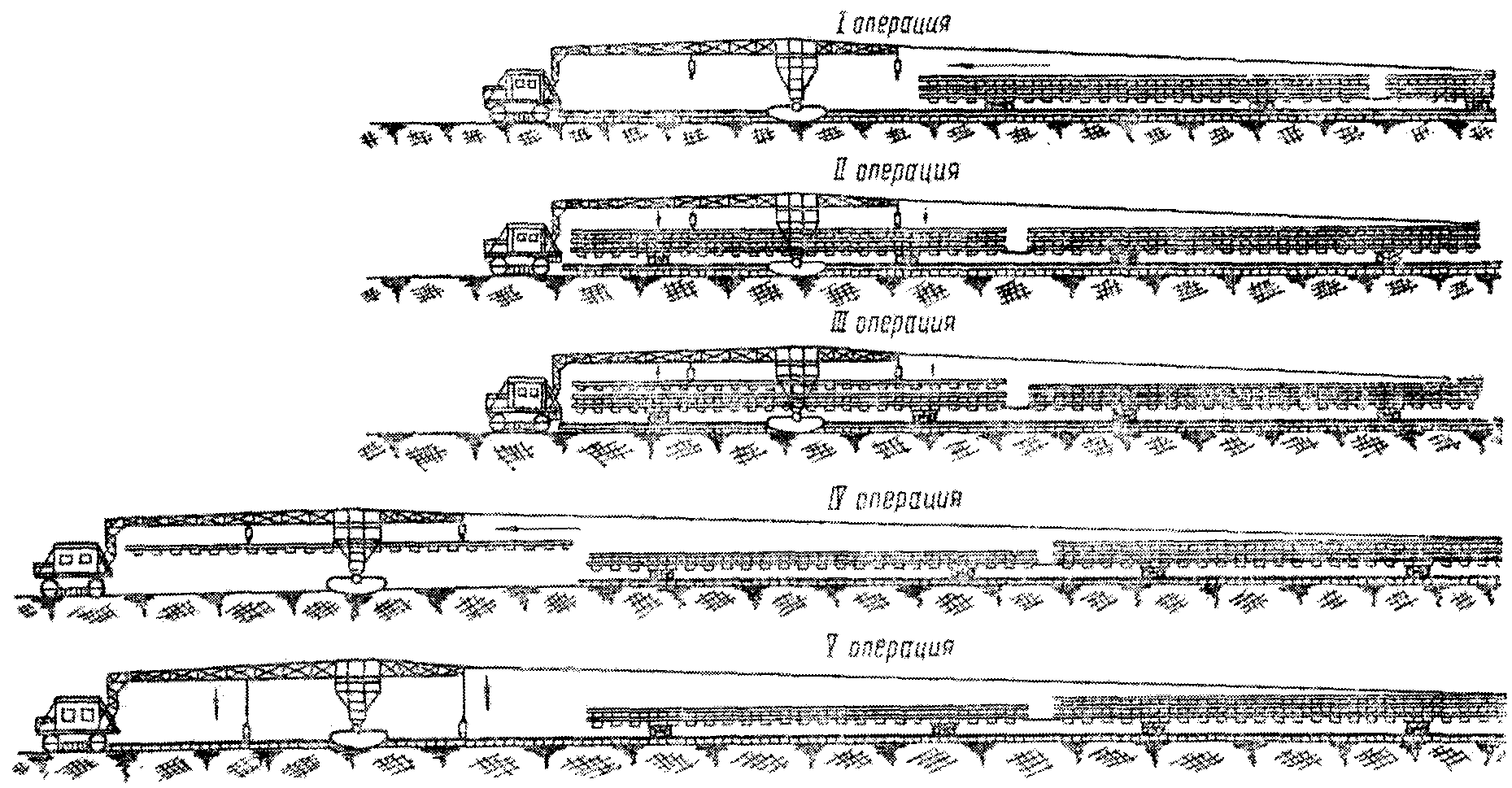

Производительность в смену (нормативная)	до 3,5 км
Длина звена	25 м
Грузоподъемность платформы	40 т
Скорость передвижения крана:
в рабочем положении	до 5 км/ч
в транспортном положении	до 50 "
Мощность двигателя 1Д6	150 л.с.
Мощность генератора ПН-750	100 квт
Напряжение номинальное	230 в
Максимальная грузоподъемность крана	9 т
Сила тяги при трогании	10 т
Грузоподъемность крановых тележек:
передней	5,12 т
задней	2,88 т
Расстояние между крановыми тележками	11,5 м
Скорость подъема груза	0,3 м/сек
Диаметр каната лебедок:
грузоподъемной	17,5 мм
тяговой	13 "
Тяговое усилие на канате тяговой лебедки	1200 кг
Скорость перемещения пакета	1,5 м/сек
Производительность гидронасосов при 950 об/мин	2 x 12 л/мин
Давление в гидравлической системе	65 кг/см2
Количество подъемных цилиндров	12 шт.
Ход подъемных цилиндров	1540 мм
Емкость масляного бака	74 л
Длина платформы с буферами	13030 мм
Общая длина	43864 "
Ширина в транспортном положении	3250 "
Высота в " "	5285 "
" в рабочем "	6825 "
Конструктивный вес	63,5 т
Вписывание в кривые:
в транспортном положении	180 м
в рабочем "	300 "
Обслуживающий персонал	2 чел.

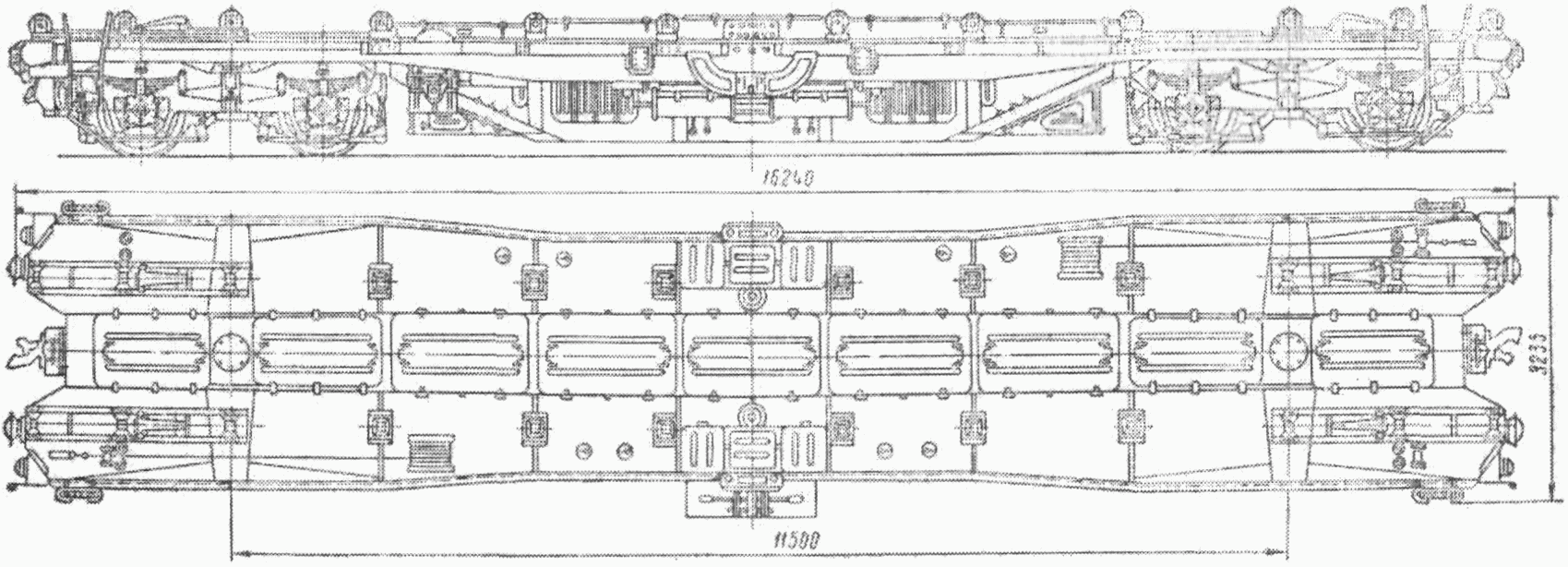

Грузоподъемность	32 т
Максимальная сила тяги	10 "
Максимальная скорость передвижения	50 км/ч
Мощность тягового электродвигателя	43 квт
Напряжение номинальное	90 в
" максимальное	350 "
Тяговое усилие лебедки	3 т
Диаметр каната	17,5 мм
" барабана	420 мм
Максимальная длина каната на барабане	61 м
Скорость движения каната	0,415 м/сек
Мощность электродвигателя лебедки	11 квт
Число оборотов электродвигателя лебедки	1320 об/мин
Напряжение в электродвигателе лебедки	220 в
Производительность воздушного компрессора	350 л/мин
Давление воздуха в тормозной системе	6 кг/см2
Длина по буферам	16240 мм
Ширина	3240 мм
Высота	1495 "
Конструктивный вес	37,0 т
Обслуживающий персонал	1 чел.

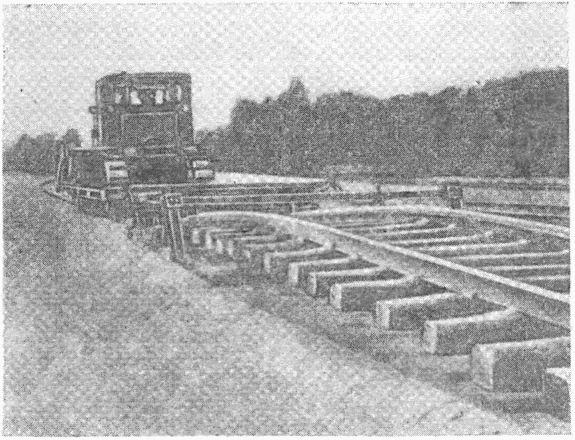

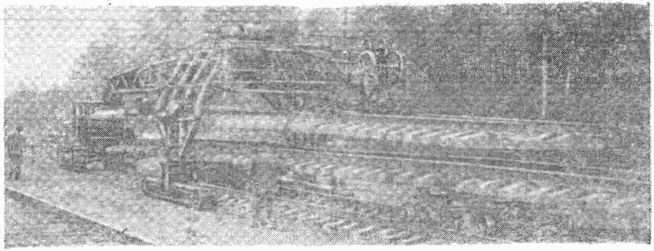

Производительность в смену при укладке 25-м звеньев (нормативная):
с деревянными шпалами	1,7 км
с железобетонными шпалами	1,2 "
Мощность силовой установки	37,5 ква
Длина	25500 мм
Высота	4550 "
Ширина	3950 "
Вес навесного оборудования на тракторе	2500 кг
Вес прицепного оборудования	13800 "
Обслуживающий персонал	5 чел.

Грузоподъемность	10 т	13 т
Длина	1200 мм	1200 мм
Ширина	1696 "	2400 "
Высота	720 "	750 "
Общий вес	394 кг	454 кг
Диаметр колеса	300 мм	300 мм
Вес верхней рамки	78 кг	140 кг
" нижней "	106 "	104 "
" одного ската	105 "	105 "

Наименьший радиус вписывания	100 м

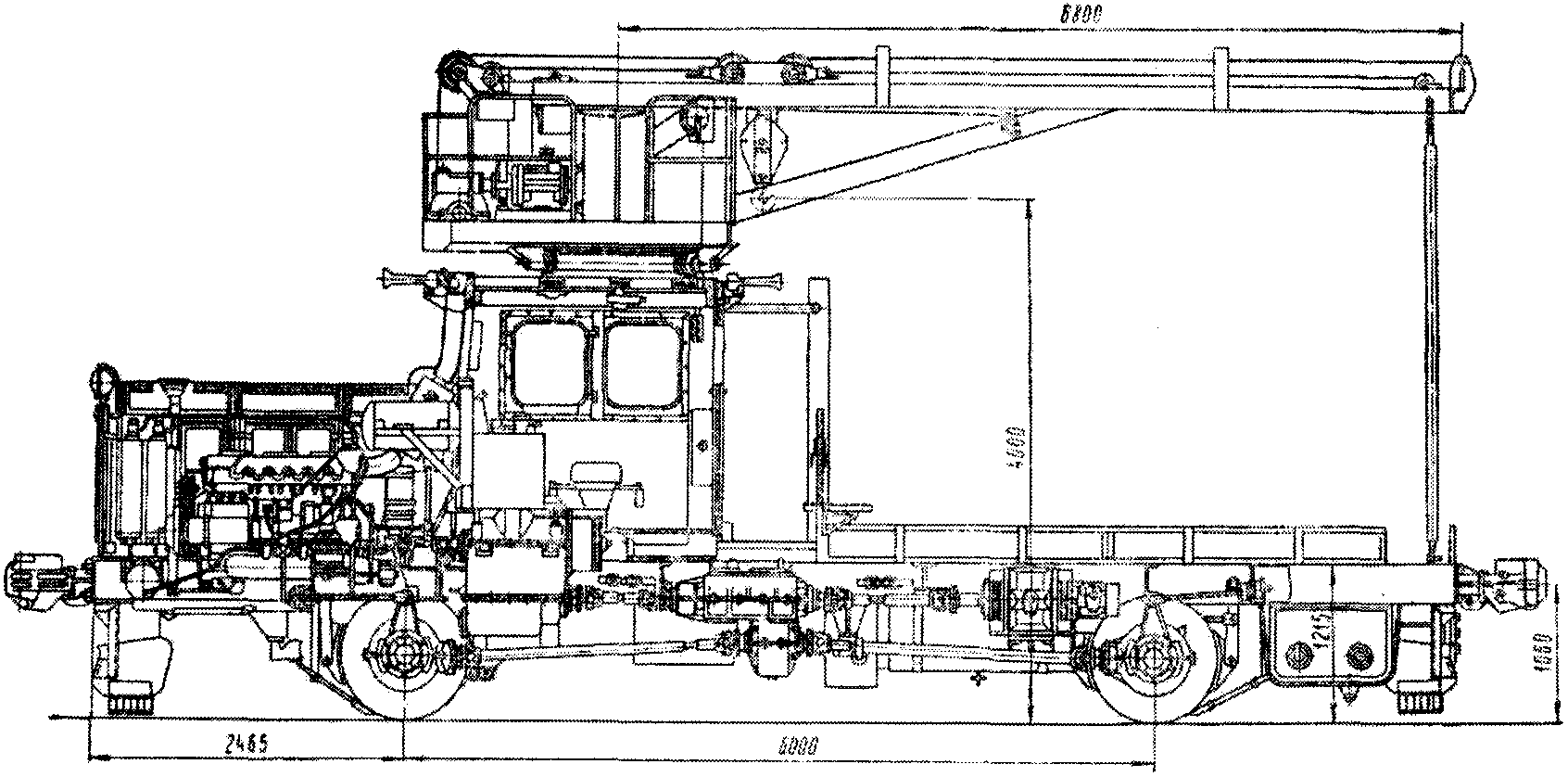

Сцепной вес	32 т
Скорости передвижения:
первая	14 - 28 км/ч
вторая	22,5 - 45 "
третья	37,5 - 75 "
Максимальная высота подъема крюка от головки рельсов	4 м
Скорость подъема груза	10 м/мин
Время поворота стрелы	1 мин
Скорость передвижения грузовой тележки	0,2 м/сек
Сила тяги:
при трогании с места	7200 кг
" скорости 75 км/ч	500 "
Емкость топливного бака (для дизельного топлива)	1000 л
Длина по осям автосцепок	12150 мм
Ширина	3100 "
Высота (по крану)	5275 "
Грузоподъемность:
при вылете стрелы 2,5 м	3,5 т
" " " 5,8 м	1,65 т
Мощность 6-цилиндрового двигателя 1Д6-150	150 л.с.
Число оборотов двигателя	1500 об/мин
Обслуживающий персонал	2 чел.

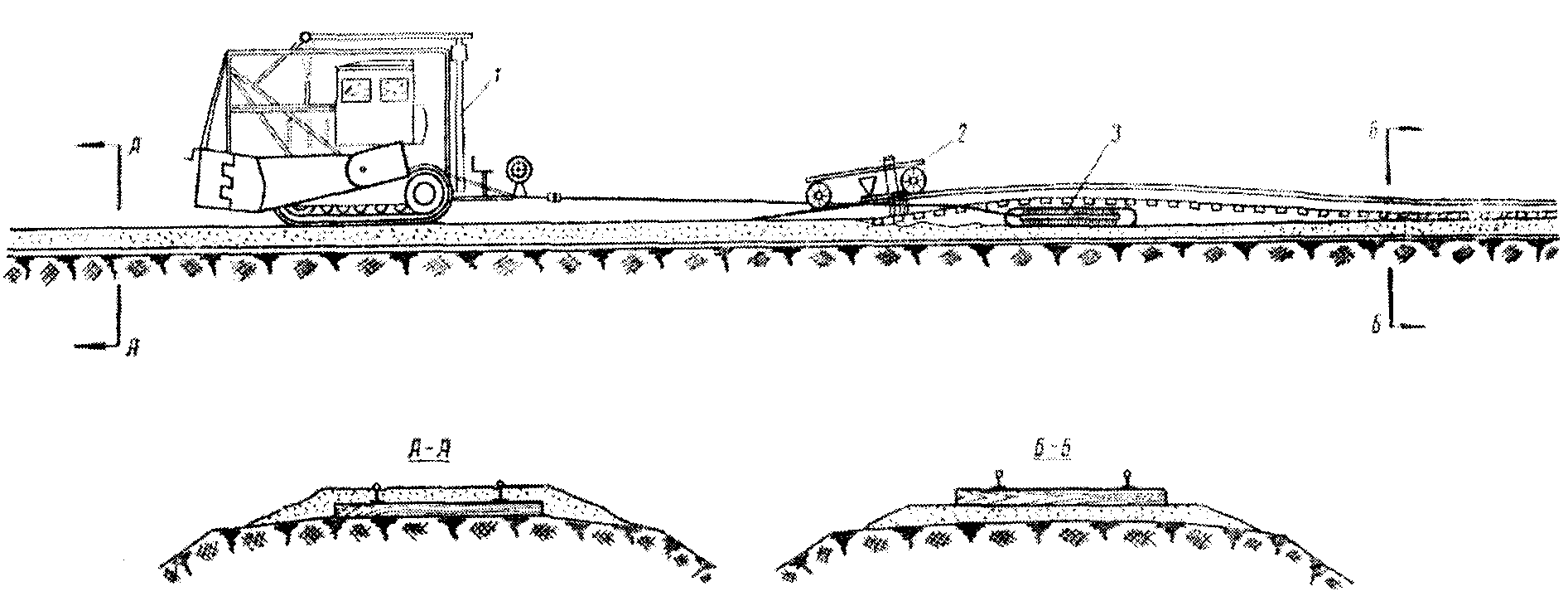

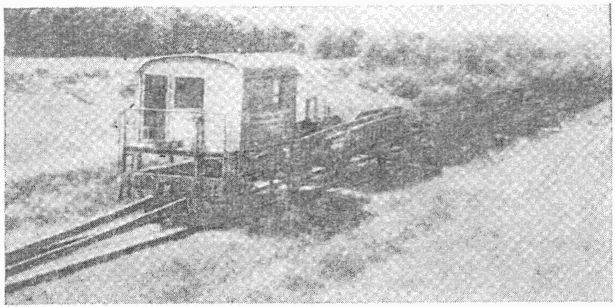

Производительность в смену (нормативная)	до 0,9 км
Вес оборудования без трактора и дрезины	1,5 т
Длина перемещаемых плетей	до 250 м
Обслуживающий персонал	3 чел.

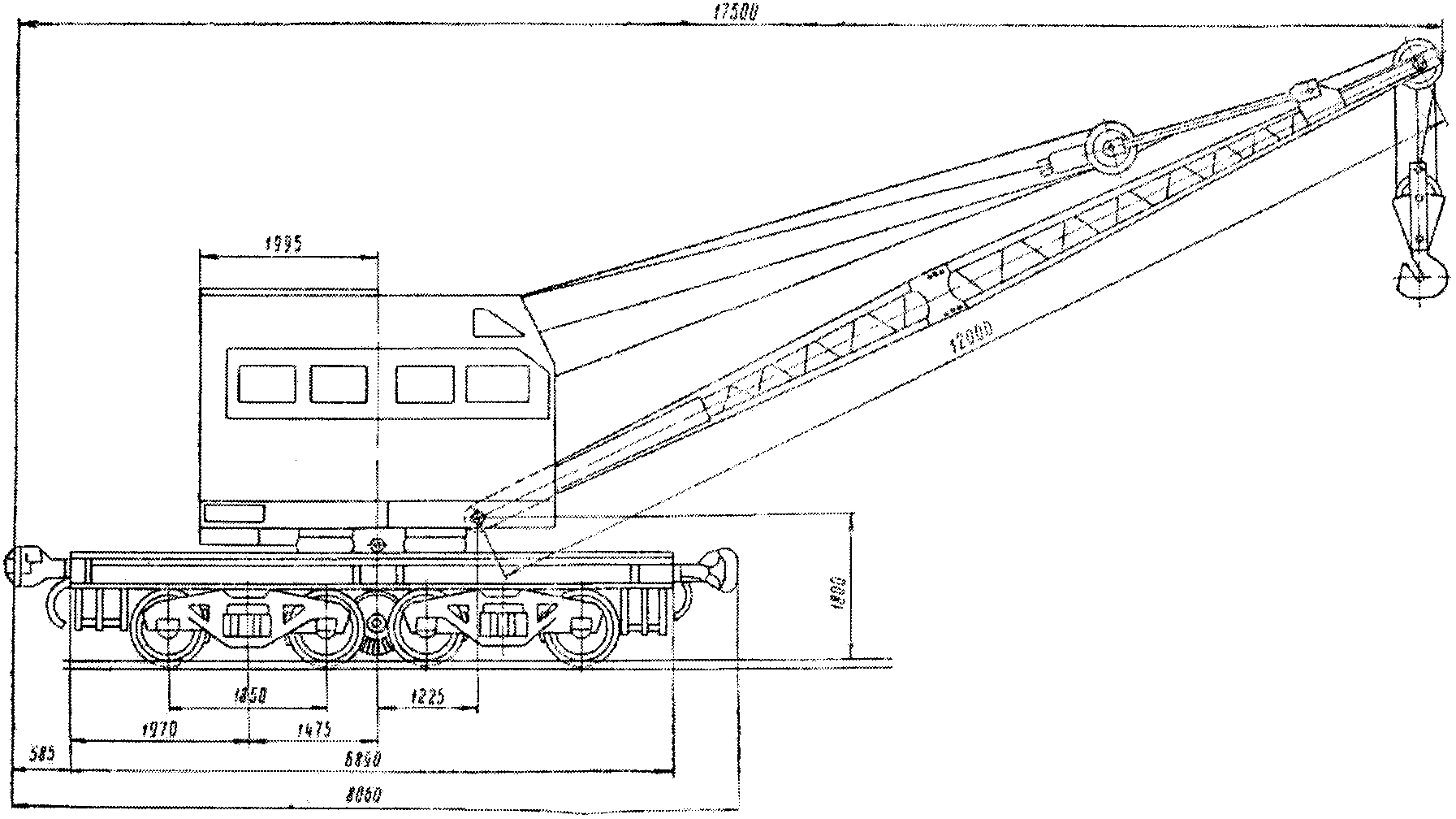

Длина стрелы	12, 14, 18 м
Вылет стрелы с выносными опорами	4,5 м
Грузоподъемность крана:
с опорными домкратами	15 т
без опорных домкратов	7,5 - 10 т
Скорость подъема груза	10,95 - 14,6 м/мин
Тип двигателя	ЗИЛ-120
Мощность двигателя	90 л.с.
Скорость передвижения самоходом	9,1 км/ч
Радиус, описываемый поворотной частью	2000 мм
Длина	8060 "
Ширина	3070 "
Высота	4300 "
Вес крана	53,4 т
Обслуживающий персонал	2 чел.

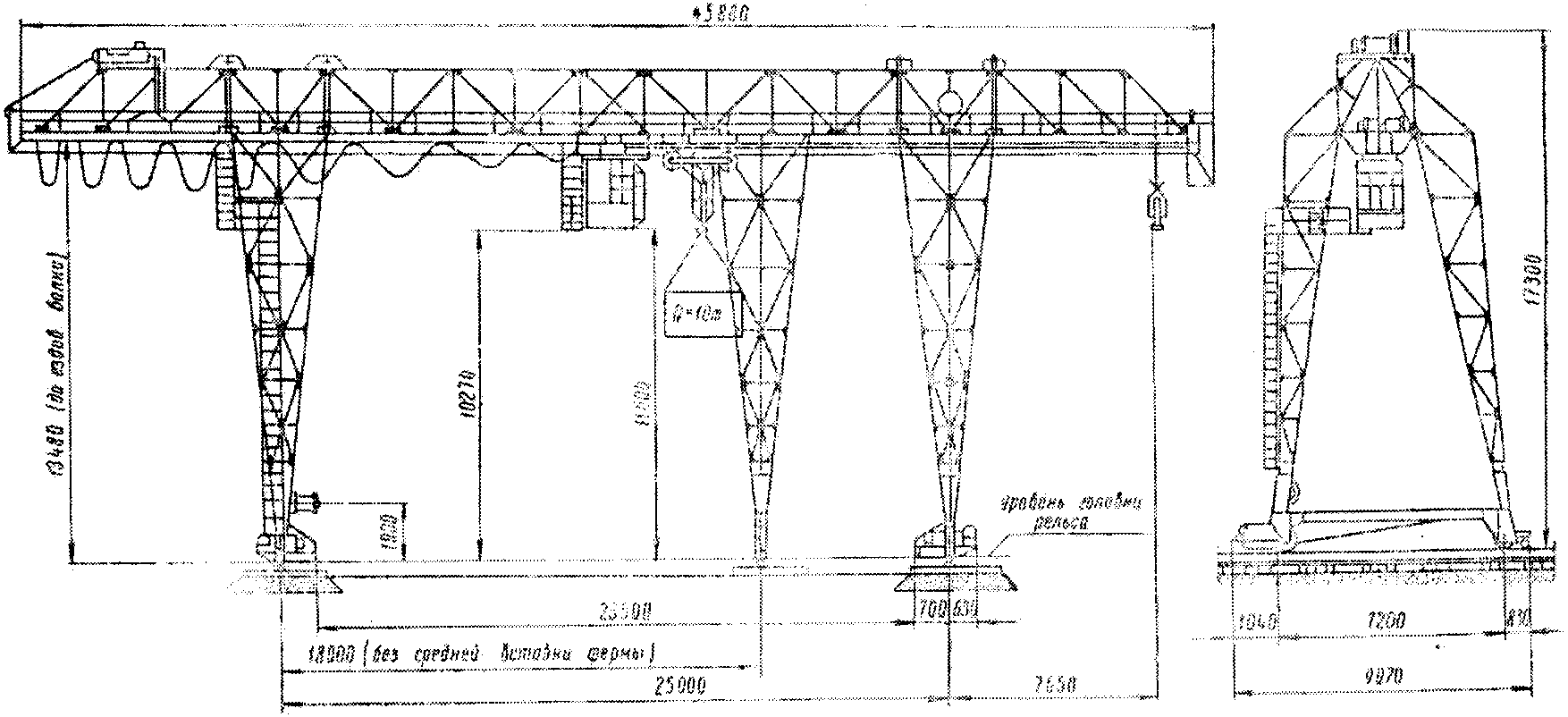

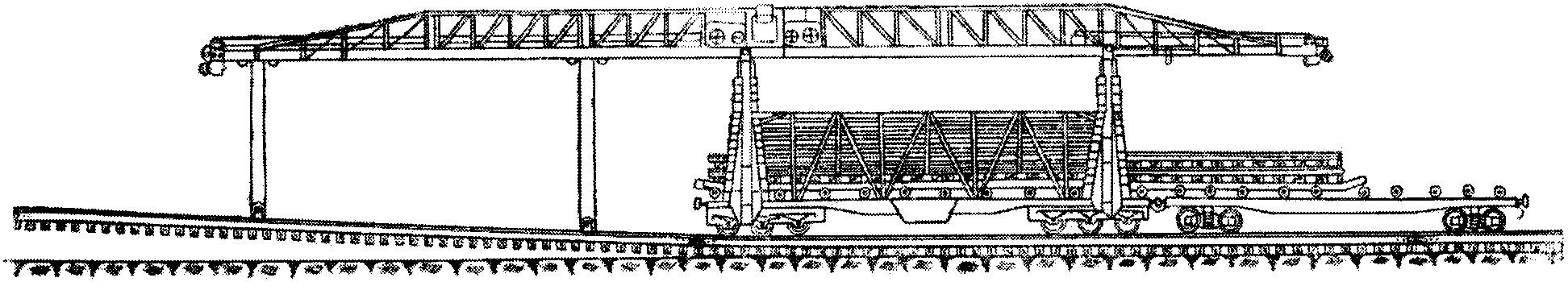

Грузоподъемность	7,5/10 т
Пролет крана:
без вставки	18 м
со вставкой	25 "
Рабочий вылет консоли	7,65 м
Скорость подъема груза	15 м/мин
" передвижения каретки с грузом	37 "
Скорость передвижения крана	30 м/мин
Напряжение переменного трехфазного тока	380 в
Суммарная мощность электродвигателей	48,5 квт
Вес крана	42 т
Максимальное давление на рельс	18 т
Обслуживающий персонал	1 чел.

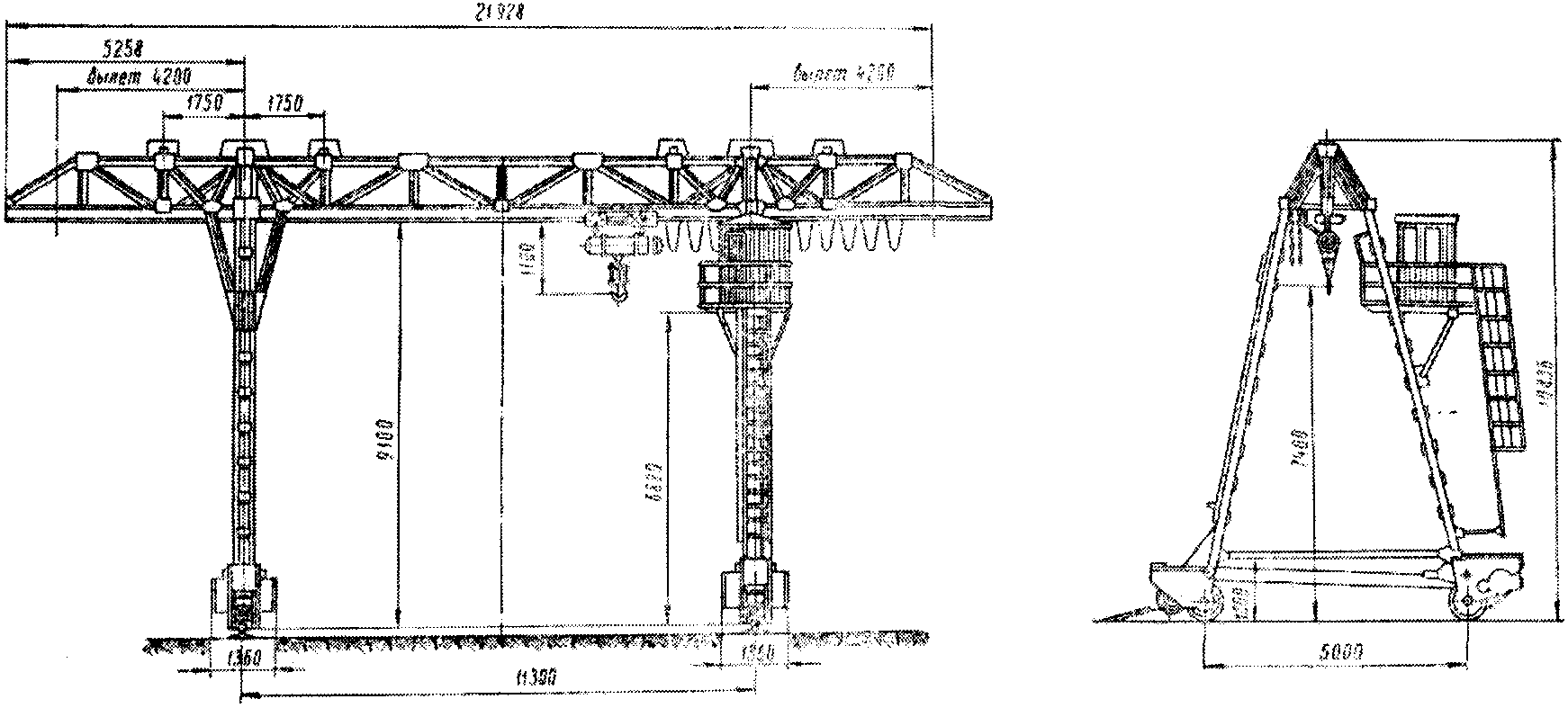

Грузоподъемность	5 т
Высота подъема груза	7,4 м
Пролет крана	11,3 "
Рабочий вылет консолей	4,2 "
Длина пролета, обслуживаемого тельфером	19,7 "
Скорость подъема груза	8 м/мин
" передвижения тельфером	30 "
" " крана	60 "
Напряжение переменного тока	220 или 380 в
Давление на колесо	5,7 т
База крана	6,0 м
Колея	11,3 м
Ширина	8,55 "
Длина	21,93 "
Высота	10,84"
Вес	17,5 т
Обслуживающий персонал	1 чел.

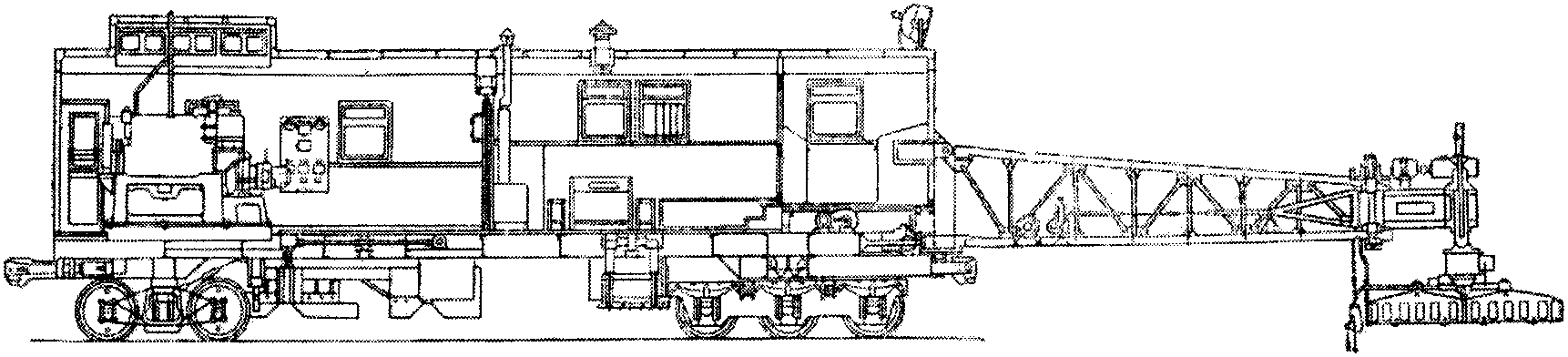

Производительность в смену (нормативная)	4 км
Наибольшая высота подъемки пути за один проход	300 мм
Наибольшая величина сдвига пути за один проход	400 мм
Подъемная сила электромагнита	30 т
Мощность электростанции	65 квт
Рабочая скорость:
подъемки пути	6 - 10 км/ч
дозировки пути	10 - 15 "
передвижки пути	6 - 10 "
засыпки шпальных ящиков с оправкой балластной призмы	6 - 10 км/ч
Длина	25100 мм
Вес	70,9 т
Наибольший вынос крыльев от оси пути при угле поворота крыла 35° (в плане)	3200 мм
Расстояние от оси подвески консольной фермы до оси вращения поворотной балки подъемника	6925 "
Глубина срезки балласта крылом ниже верхней постели шпал	600 "
Обслуживающий персонал	2 чел.

Производительность в смену (нормативная)	8 км
Скорость движения:
рабочая	5 - 15 км/ч
транспортная	до 50 "
Усилие на подъемнике	44 т
Высота подъемки пути	400 мм
Сдвиг пути	250 "
Возможный перекос пути (возвышение одного рельса по отношению к другому)	до 200 мм
Заглубление балластной рамы ниже головки неподвижного рельса	до 450 "
Угол поворота крыльев дозаторов	180°
Длина машины с буферами	50,47 м
Свободный пролет между тележками	28 м
Вес	120 т
Обслуживающий персонал	3 чел.

Наибольшая ширина захвата при открытых крыльях	6100 мм
Скорость передвижения:
рабочая	2,25 - 3,6 км/ч
транспортная	2,25 - 9,65 "
Длина	5600 мм
Ширина	3244 "
Высота	2670 "
Грузоподъемность гидравлического крана	500 - 1500 кг
Вылет стрелы	3600 - 1000 мм
Высота подъема груза	6000 мм
Угол поворота стрелы	200°
Вес	17 т
Обслуживающий персонал	2 чел.

Подъемная сила	12 т
Требуемое тяговое усилие:
при песчаном балласте	5 "
при щебеночном балласте	7 "
Наибольшая подъемка за один проход	20 см
Рабочая скорость перемещения	2,25 - 3,8 км/ч
Вес подъемной плиты	1416 кг
" тележки	453 "
Длина	3,1 м
Ширина	3,28 м
Высота	0,32 "
Время зарядки путеподъемника	до 15 мин
" извлечения из-под пути	до 10 "
Обслуживающий персонал	4 чел.

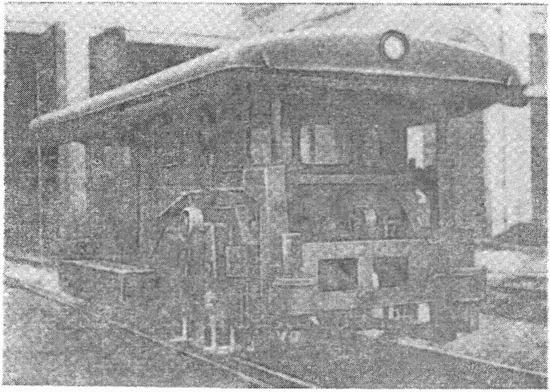

Производительность в смену (нормативная)	1300 шпал
Количество подбоек	16 шт.
Число оборотов эксцентрикового вала	1950 об/мин
Транспортная скорость	4,16 - 25,3 км/ч
Скорость передвижения от шпалы к шпале	2,2 - 13,5 "
Мощность дизеля 2Д-6	150 л.с.
Вес	16 т

Максимальная поперечная сдвижка	150 мм
Усилие для сдвижки пути	до 8000 кг
Максимальная скорость передвижения	30 км/ч
Вес	2400 кг
Длина	2900 мм
Ширина	1774 "
Высота	2100 "
Обслуживающий персонал	1 чел.

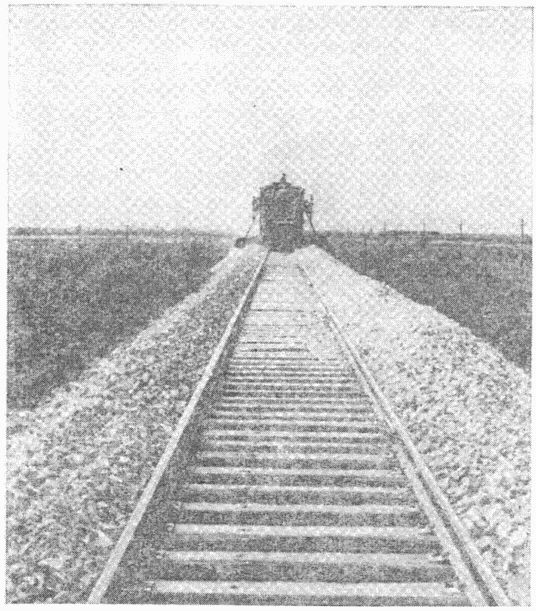

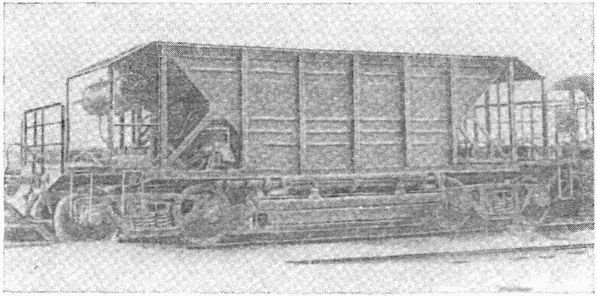

Емкость кузова	32,4 м3
Грузовая емкость кузова с "шапкой" для балласта объемным весом 1,5 - 1,6 т/м3	40,0 "
Грузоподъемность	60 т
Вес тары	23 "
Высота от головки рельсов до верхней точки кузова	3,167 м
Длина по оси автосцепок	10,87 "
Число разгрузочных окон:
бункера	2
дозатора	4
Количество одновременно выгружаемых вагонов	1 - 2
Рабочая скорость движения при разгрузке	3 - 5 км/ч
Транспортная скорость (максимальная)	100 км/ч
Максимальный объем выгружаемого балласта:
на всю ширину балластной призмы	1500 м3/км
на середину пути	550 "
по сторонам пути	950 "

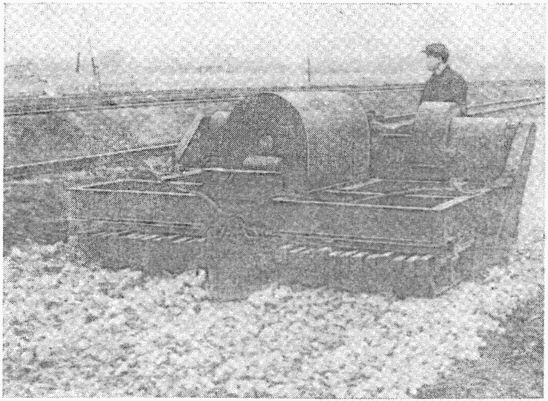

Ширина	3308 мм
Длина	2600 "
Высота	1330 "
Скорость перемещения	до 1 км/ч
Установленная мощность	43 квт
Напряжение	220 в
Рабочий вес	8850 кг
Величина уплотнения щебня за один проход	35 - 40 мм
Обслуживающий персонал	1 чел.

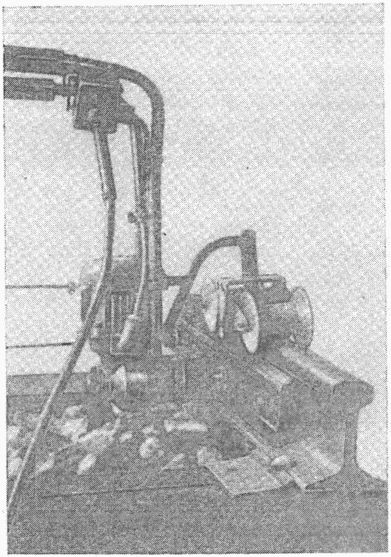

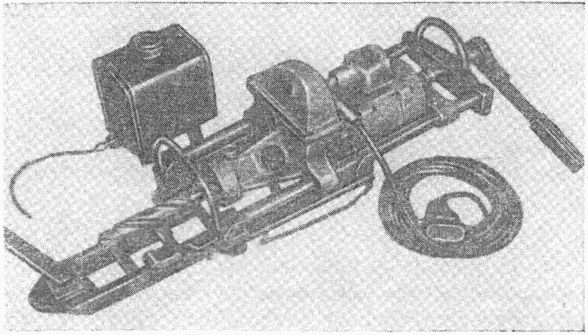

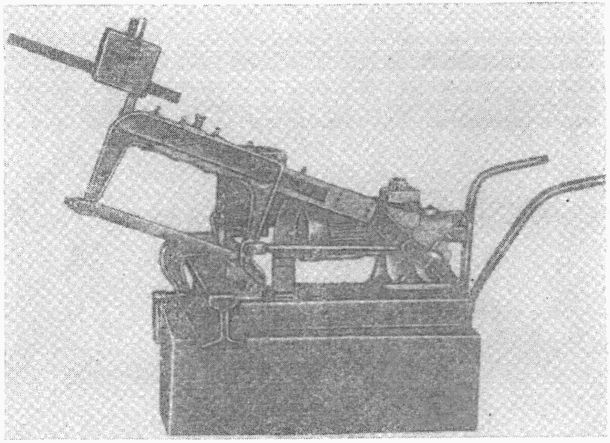

Мощность электродвигателя	1 квт
Напряжение	220 в
Сила трехфазного тока	4,2 а
Частота трехфазного тока	50 гц
Ход ножовочного полотна	215 мм
Число двойных ходов ножовочного полотна	44 в мин
Время резания рельсов:
типа Р50	10 мин
" Р65	17 "
Вес станка	90 кг

Мощность электродвигателя	0,75 квт
Напряжение	220 в
Сила трехфазного тока	3,2 а
Частота трехфазного тока	50 гц
Число оборотов сверла	93 об/мин
Время сверления отверстий в рельсе Р50 сверлом диаметром 31 мм	2 мин
Вес станка	57 кг

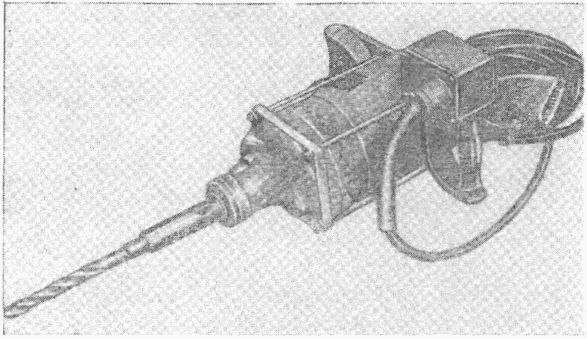

Мощность электродвигателя	0,4 квт
Напряжение	220 в
Сила тока	1,8 а
Частота тока	50 гц
Число оборотов шпинделя	490 об/мин
Максимальный диаметр сверла	23,5 мм
Максимальная глубина сверления	1000 "
Длина	195 мм
Ширина	276 "
Высота	396 "
Вес	10,2 кг

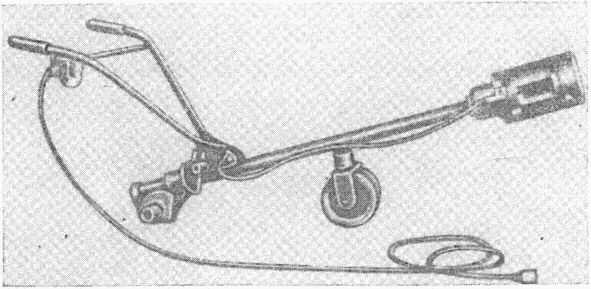

Мощность электродвигателя	1 квт
Число оборотов	1410 об/мин
Напряжение	220 в
Сила тока	4,2 а
Число оборотов шпинделя	95 об/мин
Длина	1930 мм
Ширина	580 "
Высота	740 "
Вес	75 кг

Мощность электродвигателя	0,4 квт
Число оборотов электродвигателя	2800 об/мин
Напряжение	220 в
Сила тока	1,3 а
Число оборотов ключа	660 об/мин
" ударов в 1 мин	1320
Продолжительность завертывания или отвертывания	5 - 8 сек
Длина	607 мм
Ширина	490 "
Высота	700 "
Вес	26,4 кг

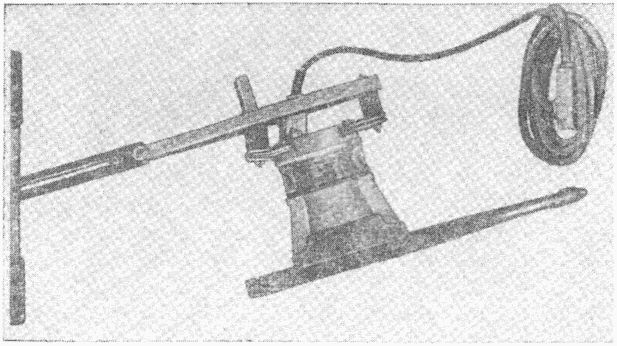

Мощность электродвигателя	0,6 квт
Напряжение	220 в
Сила тока	2,6 а
Число оборотов	2800 об/мин
Число ударов бойка в 1 мин	1100
Энергия удара бойка	2,1 кГм
Продолжительность забивки одного костыля	5 сек
Ширина	400 мм
Длина	900 "
Высота	215 "
Вес	24,4 кг

Распорное усилие	2500 кг
Усилие на рукоятке насоса	18 "
Рабочее давление гидравлической системы прибора	400 кг/см2
Скорость разгонки	80 мм/мин
Максимальная величина раздвижки:
без перехвата	150 мм
с перехватом	300 "
Вес	78 кг
Обслуживающий персонал	2 чел.

Грузоподъемность	8 т
Максимальный подъем	200 мм
Максимальное давление в цилиндре	240 атм
Емкость масляного бака	1,1 л
Число качаний, необходимое для полного подъема гидродомкрата	60
Время подъема груза на полную высоту	1,5 мин
Высота	585 мм
Ширина	190 "
Длина	320 "
Вес с залитым маслом (без съемной ручки)	19 кг
Обслуживающий персонал	1 чел.

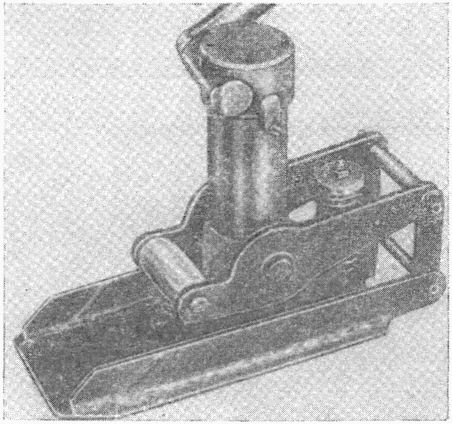

Грузоподъемность	6 т
Рабочее давление	275 кг/см2
Максимальное усилие на рукоятке	24 кг
Максимальный ход поршня	200 мм
Наименьшее расстояние верха выступа лапы от основания	55 "
Ход поршня за одну подачу насосом	0,5 - 3,5 мм
Габарит (со снятой ручкой):
длина	280 мм
ширина	180 "
высота	310 "
Длина ручки	715 "
Вес	17 кг
Обслуживающий персонал	1 чел.

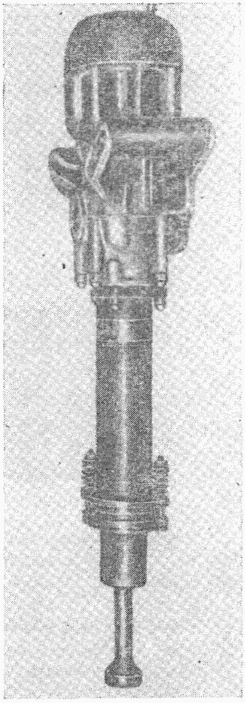

Число оборотов дебаланса	2840 об/мин
Центробежная сила	25 кг
Номинальная мощность двигателя	250 вт
Вес	20 кг

Распорное усилие	до 5 т
Площадь опорной плиты	600 см2
Максимальный ход поршня	102 мм
Усилие на рукоятку	18 кг
Вес прибора	10,5 кг
Обслуживающий персонал	1 чел.

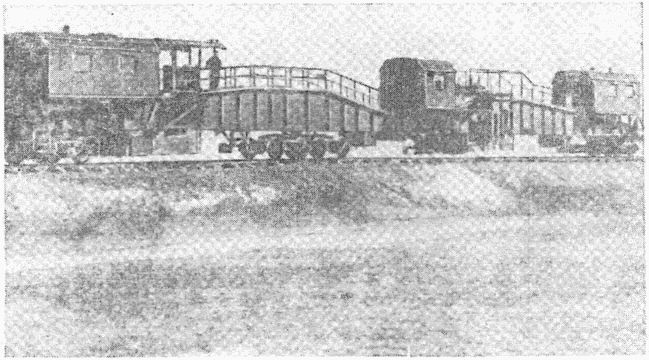

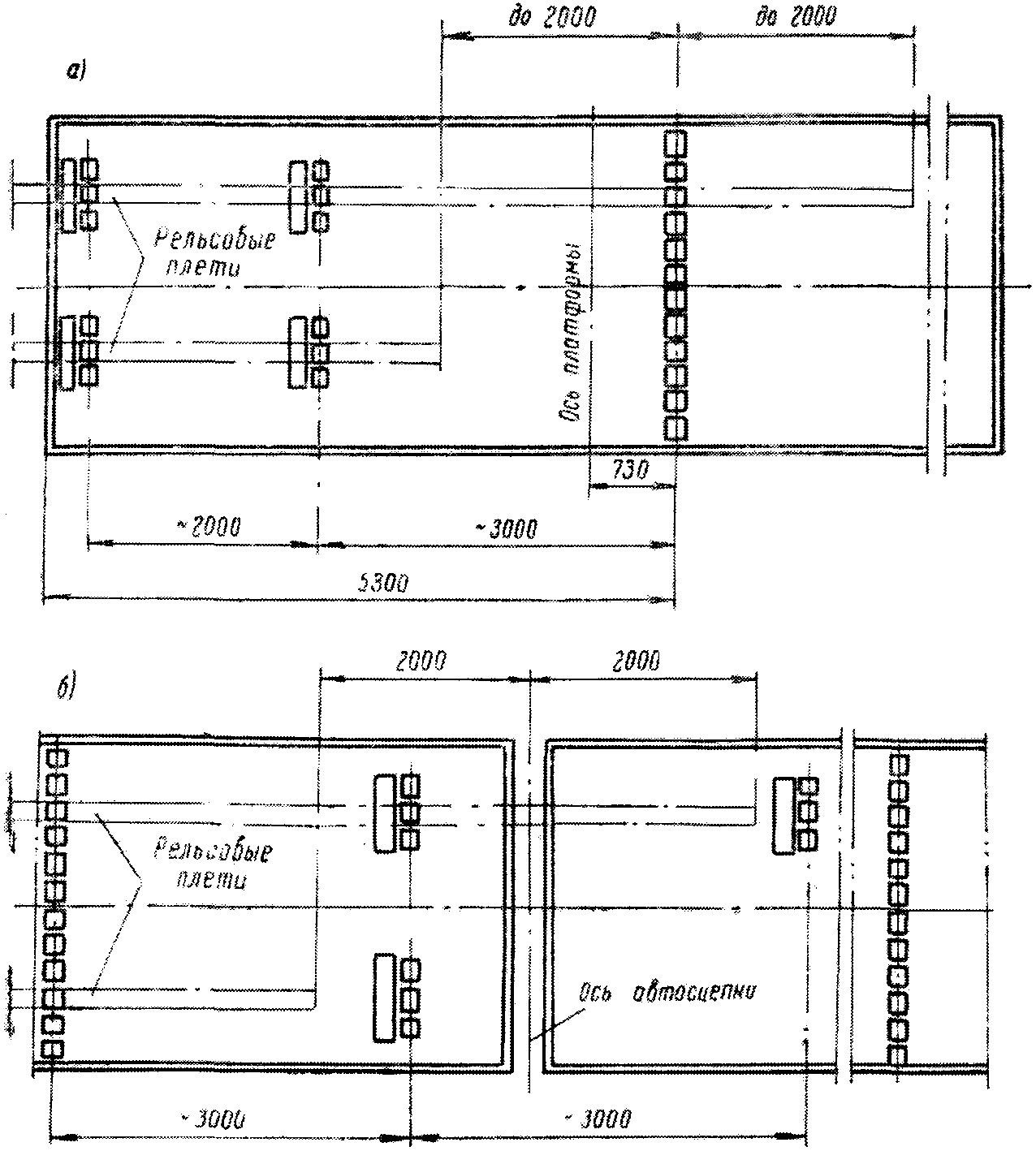

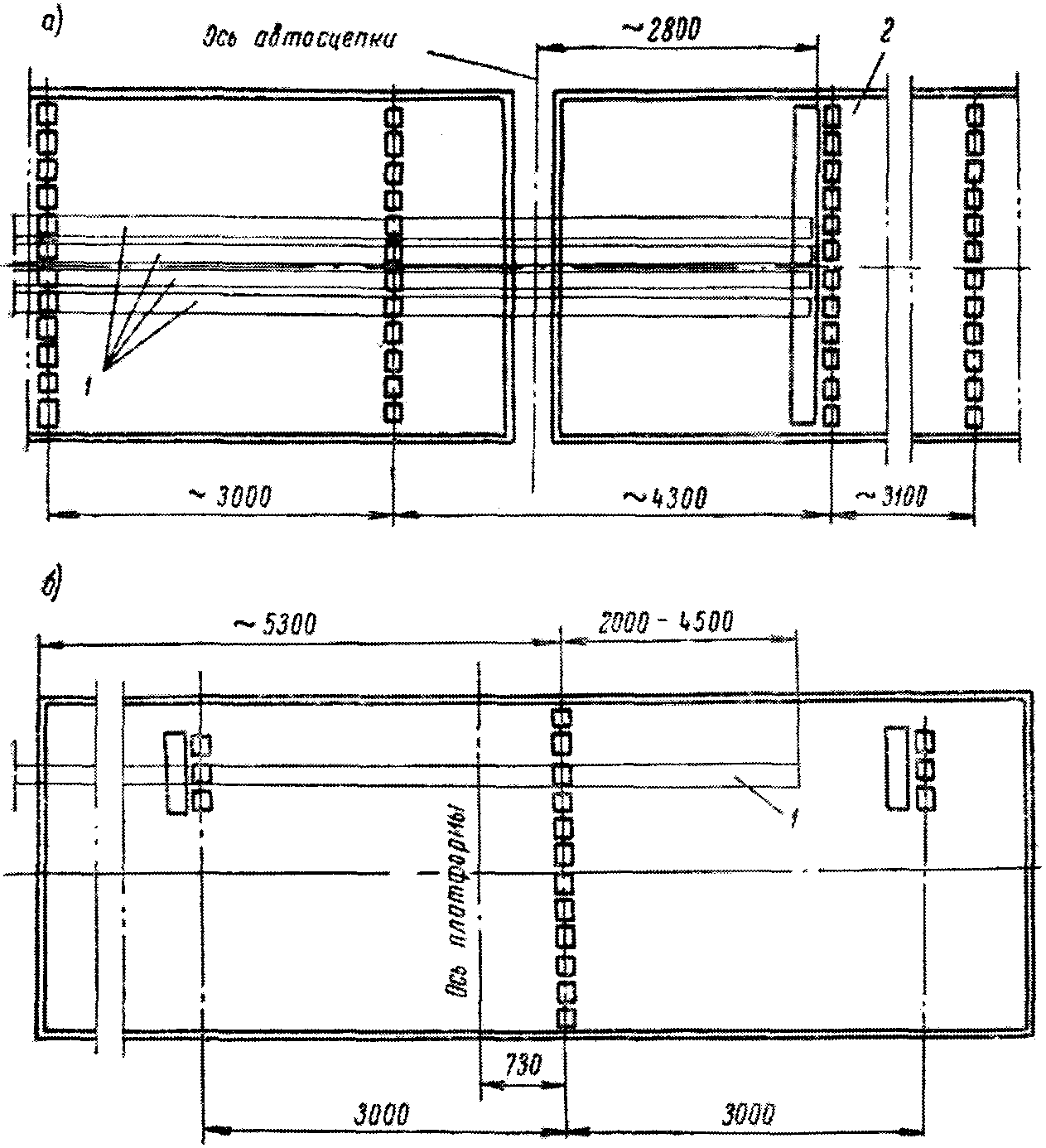

а) платформа передняя	1
б) платформы промежуточные	77 (или 79)
в том числе:
платформы с ручными и автотормозами	8
платформы с автотормозами	37 (не менее)
платформы с пролетной трубкой	32 (не более)
в) платформа задняя	1

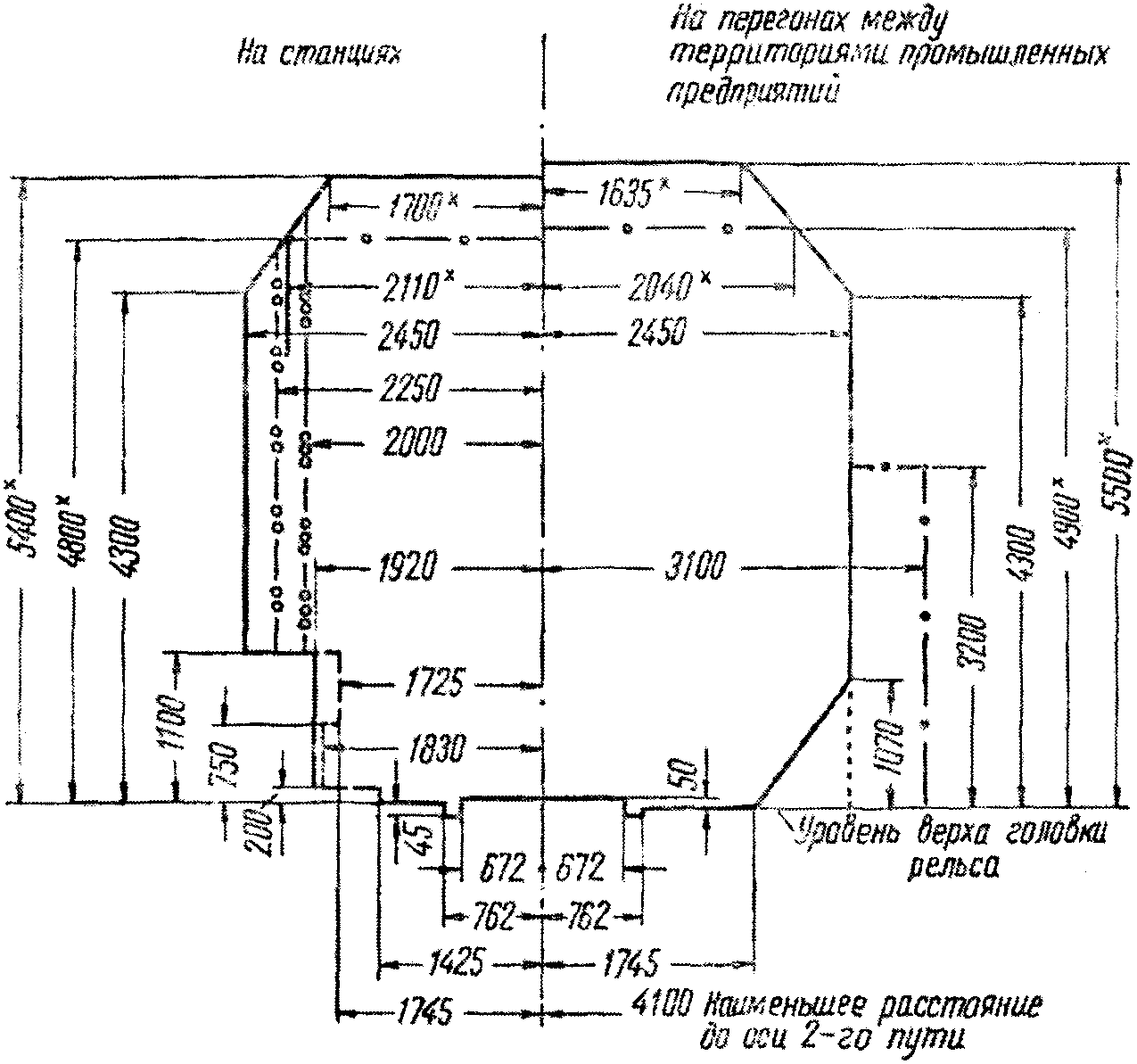

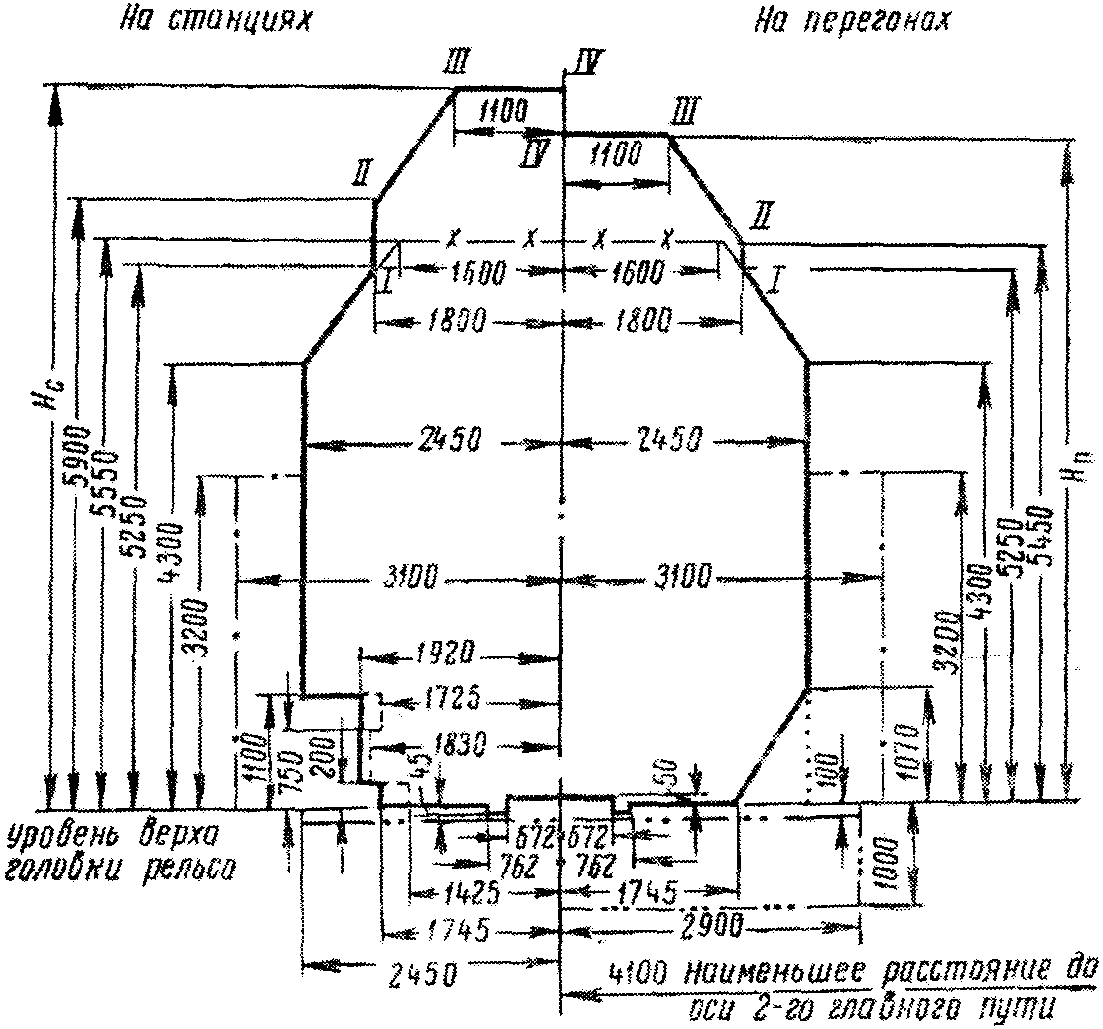

Радиус кривой, мм	Расчетное возвышение наружного рельса, мм	Увеличение горизонтальных расстояний от оси пути до габарита приближений строений, мм												Увеличение общей высоты габарита с наружной стороны кривой, мм	Уменьшение вертикальных размеров габарита с внутренней стороны кривой на высотах от головки рельса, мм
		с наружной стороны кривой до		с внутренней стороны кривой до
				верха габарита на высотах от головки рельса, мм				основного габарита на высотах от головки рельса, мм
		верха габарита	основного габарита на высотах от головки рельса в мм												1300 - при расстоянии от оси пути 1920 мм; 1200 - при расстоянии от оси пути 1725 мм	1200 - при расстоянии от оси пути 1725 мм		200
				7000	6500	5900		5550	4300	1300		750	200
4000	45	0	10	170	160	140	130	140	110	20	20	10	0	70	30	0	50	30
3000	60	0	10	250	230	210	190	210	150	40	30	20	0	90	50	0	60	50
2500	75	0	10	350	320	290	260	280	190	50	40	20	0	110	70	0	80	60
2000	90	0	20	440	430	370	340	360	240	70	60	40	0	140	90	0	90	85
1800	100	0	20	510	470	420	390	410	260	80	60	40	10	150	110	10	100	100
1500	120	0	20	630	590	530	480	520	320	100	80	60	10	180	140	40	120	120
1200	150	0	30	820	760	690	630	670	410	130	110	80	20	230	130	80	150	160
1000	160	0	40	890	820	740	680	730	440	140	120	90	30	240	190	90	160	170
800	160	0	50	890	820	740	680	740	450	150	130	100	40	240	190	90	160	170
700	160	0	50	890	820	740	680	740	460	160	140	100	50	240	190	90	160	170
600	160	0	60	890	820	740	680	750	470	170	150	110	60	240	190	90	160	170
500	160	0	70	890	820	740	680	770	480	180	160	120	70	240	190	90	160	170
400	160	0	90	890	820	740	680	780	500	200	180	140	90	240	190	90	160	170
350	160	0	100	890	820	740	680	800	510	210	190	150	100	240	190	90	160	170
300	160	0	120	890	820	740	680	810	530	230	210	170	120	240	190	90	160	170
250	160	0	140	890	820	740	680	840	550	250	230	190	140	240	190	90	160	170
200	160	0	180	890	820	740	680	870	590	290	270	230	180	240	190	90	160	170

Радиус кривой, мм	Расчетное возвышение наружного рельса, мм	Увеличение горизонтальных расстояний от оси пути до габарита приближений строений, мм											Увеличение общей высоты габарита с наружной стороны кривой, мм	Уменьшение вертикальных размеров габарита с внутренней стороны кривой на высотах от головки рельса, мм
		с наружной стороны кривой до		с внутренней стороны кривой до
				верха габарита на высотах от головки рельса, мм				основного габарита на высотах от головки рельса, мм
		верха габарита	основного габарита на высотах от головки рельса в мм											1300 - при расстоянии от оси пути 1920 мм; 1200 - при расстоянии от оси пути 1725 мм	1200 - при расстоянии от оси пути 1920 мм		200
				7000	6500	5900			4300		750	200
4000	10	0	10	20	20	10	10	20	10	0	0	0	20	10	0	10	10
3000	15	0	10	40	40	30	30	40	30	0	0	0	20	10	0	20	10
2500	20	0	10	60	60	50	40	60	40	10	0	0	30	20	0	20	10
2000	25	0	20	80	80	70	60	80	60	10	10	0	40	20	0	30	20
1800	25	0	20	80	80	70	60	80	60	20	10	0	40	20	0	30	20
1500	30	0	20	110	100	90	80	100	80	20	10	0	50	20	0	30	20
1200	40	0	30	150	140	120	110	140	110	40	20	10	60	30	0	40	30
1000	45	0	40	170	160	140	130	170	130	50	30	20	70	30	0	50	30
800	55	0	50	220	200	180	170	220	170	70	50	30	80	50	0	60	40
700	65	0	50	290	260	240	220	270	200	80	60	30	100	60	0	70	50
600	75	0	60	350	320	290	260	330	240	100	70	40	110	70	0	80	60
500	90	0	70	440	410	370	340	420	290	120	90	60	140	90	0	90	80
400	110	0	90	570	530	480	440	540	360	150	120	80	170	120	20	110	110
350	120	0	100	630	590	530	480	600	400	180	130	90	180	140	40	120	120
300	120	0	120	630	590	530	480	610	420	190	150	110	180	140	40	120	120
250	120	0	140	630	590	530	480	640	440	220	180	130	180	140	40	120	120
200	120	0	180	630	590	530	480	670	480	250	210	170	180	140	40	120	120
180	120	0	200	630	590	530	480	690	500	270	230	190	180	140	40	120	120
150	120	0	240	630	590	530	480	730	540	310	270	230	180	140	40	120	120
120	120	0	300	630	590	530	480	790	600	370	330	290	180	140	40	120	120
