РУКОВОДЯЩИЙ ДОКУМЕНТ
СИСТЕМЫ АВТОМАТИЧЕСКИЕ ПОЖАРОТУШЕНИЯ, ПОЖАРНОЙ, ОХРАННОЙ
И ОХРАННО-ПОЖАРНОЙ СИГНАЛИЗАЦИИ.
ОБОЗНАЧЕНИЯ УСЛОВНЫЕ ГРАФИЧЕСКИЕ ЭЛЕМЕНТОВ СВЯЗИ
РД 25.953-90
1. Утвержден Министерством электротехнической промышленности и приборостроения СССР.
2. Исполнители: Г.В. Рыжихина (руководитель темы); А.М. Романов.
3. Взамен ОСТ 25.329-81.
4. Ссылочные документы
Обозначение документа, на который даны ссылки | Номер пункта, подпункта, перечисления, приложения | ||||
ГОСТ 2.744-68 | |||||
ГОСТ 2.753-81 | |||||
| |||||
ГОСТ 2.780-68 | |||||
| |||||
ГОСТ 2.781-68 | |||||
| |||||
ГОСТ 2.782-68 | |||||
| |||||
ГОСТ 2.787-71 | Табл. 1 (перечисление 32) | ||||
| |||||
п.5, Приложение 2 | |||||
п.5, Приложение 2 | |||||
п.1, табл. 3 (перечисление 8), Приложение 2 | |||||
СТ СЭВ 160-75 | |||||
СТ СЭВ 5236-85 | п.1 | ||||
ИСО 6790-36 | п.1 | ||||
Буквенно-цифровое обозначение контрольно-пускового узла, состоящего из нескольких клапанов, допускается записывать в последовательности: марки клапанов, разделенные точкой, диаметр условного прохода и порядковый номер, разделенные точкой.
Например: КЗС.ВС100.1
Буквенно-цифровое обозначение пожарного извещателя допускается записывать в последовательности: номер приемно-контрольного прибора, буквенный код извещателя, номер шлейфа, порядковый номер извещателя. Номер шлейфа и порядковый номер извещателя в обозначении должны разделяться точкой. Для построения обозначения применяют прописные буквы латинского алфавита.
Например: 2BTK1.12
где 2 - номер приемно-контрольного прибора;
BTK - буквенный код извещателя по табл. 4 настоящего РД;
1 - номер шлейфа;
12 - порядковый номер извещателя.
Буквенно-цифровые обозначения многократно повторяющихся элементов систем допускается указывать один-два раза в начале и в конце изображения.
Таблица 1
Наименование | Обозначение | |
на планах | на разрезах и схемах | |
с вогнутой розеткой |  |  |
с плоской розеткой |  |  |
настенного исполнения |  |  |
с вогнутой розеткой |  |  |
с плоской розеткой |  | |
Примечание: обозначение оросителей с плоской розеткой допускается сопровождать буквенным индексом "дп" | ||
 |  | |
 |  | |
 |  | |
Примечание к п. п. 4 и 5: обозначение оросителей, устанавливаемых розеткой вниз, допускается сопровождать буквенным индексом Н; розеткой вверх - В | ||
 |  | |
 |  | |
 |  | |
водозаполненной спринклерной |  |  |
дренчерной |  |  |
водовоздушной спринклерной |  |  |
 | ||
 | ||
 | ||
 | ||
переносной |  | |
стационарный |  | |
управляемый |  | |
 | ||
 | ||
 | ||
 | ||
 | ||
 | ||
 |  | |
 | ||
 | ||
 | ||
 | ||
 | ||
 | ||
 | ||
 | ||
 | ||
 | ||
Таблица 2
Наименование | Обозначения |
В21 | |
В22 | |
В23 | |
П21 | |
П22 | |
П23 | |
вверх | Ст.вв. |
вниз | Ст.вн. |
снизу | Ст.сн. |
сверху | Ст.св. |
Наименование | Обозначение |
 | |
 | |
 | |
 | |
 | |
Примечание: допускается графическое обозначение извещателей оптикоэлектронного радиоволнового, ультразвукового вычерчивать вершиной треугольника в направлении зоны его действия | |
 | |
 | |
 | |
 | |
 | |
 | |
 | |
 | |
 | |
 | |
 | |
 | |
 | |
 | |
 | |
 | |
 | |
 |
Примечание. Графическое обозначение элементов на разрезах табл. 3 не устанавливается. Допускается в соответствии с потребностью вычерчивать их произвольно в зависимости от конфигурации элементов.
Первая буква кода (обязательная) | Группа видов элементов | Примеры видов элементов | Многобуквенный код |
A | Устройства | Приемно-контрольный прибор, прибор управления, пульт централизованного наблюдения | ARK |
Устройства периметральной охранной сигнализации: | |||
приемник | AR | ||
излучатель | AE | ||
Камера передающая телевизионной установки: | |||
с поворотным устройством | AV | ||
без поворотного устройства | AS | ||
Устройство видеоконтрольное прикладных телевизионных установок | AVC | ||
Исполнительный блок регулятора-сигнализатора | AA | ||
B | Преобразователи неэлектрических величин в электрические или наоборот аналоговые или многоразрядные. Преобразователи или датчики для указания или измерения | Извещатель пожарный автоматический: | |
тепловой | BTK | ||
дымовой | BTH | ||
пламени | BTF | ||
Извещатель пожарный ручной | BTM | ||
Извещатель охранный автоматический: | |||
электроконтактный | BGS | ||
магнитоконтактный | BGB | ||
оптикоэлектронный: | |||
излучатель | BGLI | ||
приемник | BGLR | ||
радиоволновый: | |||
излучатель | BGOI | ||
приемник | BGOR | ||
пьезоэлектрический | BGQ | ||
емкостной | BGC | ||
индуктивный | BGI | ||
контактный | BGK | ||
ударноконтактный | BGA | ||
магнитоуправляемый бесконтактный | BGD | ||
микрофонный | BGT | ||
газоаналитический | BGG | ||
давления | BGH | ||
Извещатель охранный (тревожный) ручной (ножной) | BGM | ||
Извещатель охранно-пожарный автоматический: | |||
оптикоэлектронный: | |||
излучатель | BKLI | ||
приемник | BKLR | ||
ультразвуковой: | |||
излучатель | BKF | ||
приемник | BKFR | ||
Оповещатель пожарный: | |||
речевой | BIAD | ||
звуковой | BIAS | ||
световой | BIAL | ||
Оповещатель охранный: | |||
речевой | BIGD | ||
звуковой | BIGS | ||
световой | BIGL | ||
Ретранслятор | BAR | ||
Датчик уровня | BN | ||
E | Элементы разные | Пиропатрон: | ET |
направления | ETN | ||
батарей | ETB | ||
Светоотражатель | ED | ||
H | Устройства индикационные и сигнальные | Сигнализатор давления универсальный | HP |
Регулятор-сигнализатор уровня | HN | ||
Манометр электроконтактный | HMP | ||
S | Устройства коммутационные в цепях управления, сигнализации и измерительных | Промежуточно-исполнительный орган | SC |
Пост кнопочный | SIB | ||
Выключатель конечный на воротах и дверях | SQ | ||
Устройство блокировки дверей, стен, перекрытий, заборов проводом и стекла на разбитие фольгой | SD | ||
U | Устройства связи | Устройство уплотнения телефонных линий | UM |
W | Антенны | Антенна охранного извещателя | WA |
X | Соединения контактные | Бокс кабельный | XB |
Коробка, ящик с зажимами | XK | ||
Коробка распределительная | XD | ||
Y | Устройства механические с электромагнитным приводом | Задвижка с электроприводом | YV |
Шифрустройство | YK | ||
Z | Устройства оконечные с фильтром | Устройство оконечное | ZC |
Рекомендуемое
РАЗМЕРЫ
ОСНОВНЫХ УСЛОВНЫХ ГРАФИЧЕСКИХ ОБОЗНАЧЕНИЙ

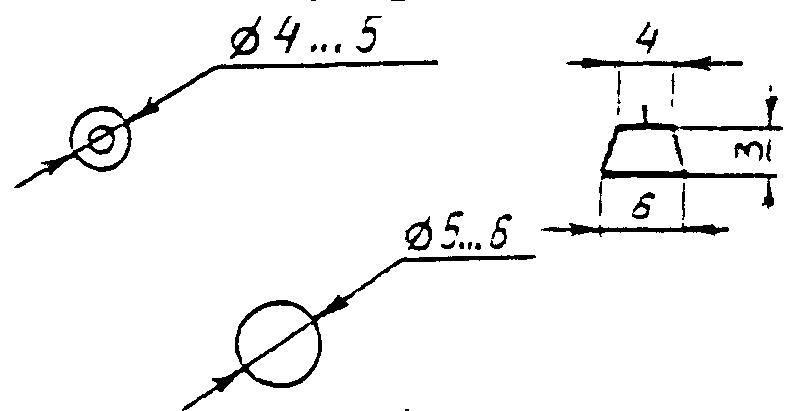

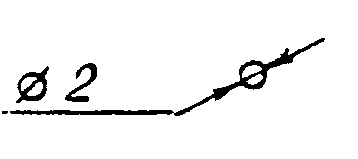

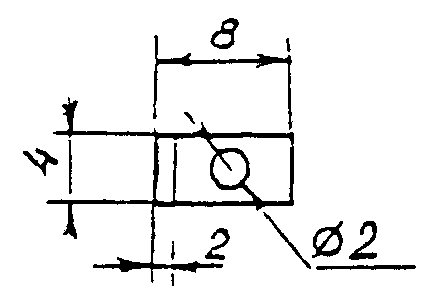

1. Рекомендуемые размеры основных условных графических обозначений элементов автоматических систем пожаротушения, пожарной, охранной и охранно-пожарной сигнализации приведены в таблице.
Таблица
Наименование | Обозначение |
Ороситель водяной |  |
Ороситель пенный |  |

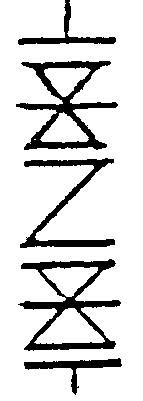

Клапан | |
Головка-затвор |  |
Ролик натяжения троса |  |
Генератор, ороситель эвольвентный |  |
Замок тросовой системы |  |
Извещатель пожарный, охранный охранно-пожарный |  |
Прибор приемно-контрольный |  |
Камера передающая телевизионной установки |  |
Генератор пены средней кратности |  |
Приспособление для натяжения троса |  |
Ретранслятор |  |
Шифрустройство |  |
Оповещатель охранный |  |
Справочное
КОТОРЫХ УСТАНОВЛЕНЫ СТАНДАРТАМИ ЕСКД, СПДС И ДРУГИМИ
НОРМАТИВНО-ТЕХНИЧЕСКИМИ ДОКУМЕНТАМИ
Таблица
Наименование элемента | Документ, устанавливающий УГО | ||||||
Обозначение НТД | Номер таблицы | Номер пункта | |||||
АВТОМАТИЧЕСКИЕ СИСТЕМЫ ПОЖАРОТУШЕНИЯ | |||||||
| |||||||
Баллон-ресивер | ГОСТ 2.780 | - | 2а) | ||||
Вентиль (клапан) запорный | - | ||||||
Вентиль (клапан) регулирующий | - | ||||||
Вентиль (клапан) трехходовой | - | ||||||
Гидропневмоемкость | ГОСТ 2.780 | - | 2д) | ||||
Детали соединений трубопроводов | 1 | ||||||
Задвижка | - | ||||||
Клапан воздушный автоматический (вантуз) | - | ||||||
Клапан дроссельный | - | ||||||
Клапан обратный (клапан невозвратный) | - | ||||||
| |||||||
Клапан предохранительный | - | ||||||
Клапан редукционный | - | ||||||
| |||||||
Компрессор | ГОСТ 2.782 | 1 | 3 | ||||
Конец трубопровода с заглушкой (пробкой) | 1 | ||||||
Конец трубопровода под разъемное соединение | 1 | ||||||
Кран концевой | - | ||||||
Кран пожарный | - | ||||||
Кран проходной угловой | - | ||||||
Кран трехходовой | - | ||||||
Кран четырехходовой | - | ||||||
| |||||||
Манометр (общее обозначение) | ГОСТ 2.781 | 4а | 1 | ||||
Манометр, дающий электросигнал (контактный) | ГОСТ 2.781 | 4а | 1а) | ||||
Насос нерегулируемый с нереверсивным потоком | ГОСТ 2.782 | 1 | 1 | ||||
| |||||||
Огнетушитель | 4 | ||||||
Опора трубопровода | 1 | ||||||
Пеносмеситель пожарный | 1 | ||||||
Пересечение трубопроводов, линий связи (без соединения) | 1 | ||||||
Пиропатрон | 6 | ||||||
ГОСТ 2.744 | - | 3 | |||||
Подвеска | 1 | ||||||
Поток жидкости | 1 | ||||||
Реле давления | ГОСТ 2.781 | 4а | 2 | ||||
Редуктор баллонный | ГОСТ 2.787 | 1 | 10 | ||||
Рукав пожарный | 1 | ||||||
Соединение трубопроводов, линий связи | 1 | ||||||
Соединение элементов трубопроводов разъемное | 1 | ||||||
Ствол пожарный ручной | |||||||
Трубопровод с вертикальным стояком | 1 | ||||||
Трубопровод гибкий, шланг | 1 | ||||||
Трубопроводы, линии связи | 1 | ||||||
Трубопровод в сальнике | 1 | ||||||
Трубопровод в трубе (футляре) | 1 | ||||||
Указатель уровня жидкости | ГОСТ 2.781 | 4а | 8 | ||||
| |||||||
Установка пожаротушения | 4 | ||||||
Устройства дозирующие | - | ||||||
- | |||||||
Шайба дроссельная, сужающее устройство расходомерное | 1 | 19б) | |||||
диафрагма | |||||||
Шкаф управления | 2 | ||||||
ЭЛЕКТРОУПРАВЛЕНИЕ АВТОМАТИЧЕСКИХ СИСТЕМ ПОЖАРОТУШЕНИЯ И СИГНАЛИЗАЦИИ | |||||||
Батарея аккумуляторная | 7 | ||||||
Бокс кабельный | 8 | ||||||
Выключатель | 3 | ||||||
Выключатель автоматический | 6 | ||||||
Выключатель путевой | 6 | ||||||
Гудок | 6 | ||||||
Датчик уровня | - | ||||||
Диод | 5 | ||||||
Заземление | 6б | ||||||
Заземлители | 1 | ||||||
Звонок | 6 | ||||||
Инженерная сеть, прокладываемая в коммуникационных сооружениях | 8 | ||||||
а) на эстакаде | |||||||
б) в галерее | |||||||
в) в тоннеле, проходном канале | |||||||
г) в канале непроходном | |||||||
д) в кабельном канале | |||||||
Инженерная сеть, прокладываемая в траншее | 8 | ||||||
Исполнительный механизм | 1 | ||||||
Канализация кабельная | СТ СЭВ 160 | 7 | 2 | ||||
Контакты коммутационных устройств | 2 | ||||||
Колодец кабельный | 8 | ||||||
Коробка абонентская | 8 | ||||||
Коробка вводная | 2 | ||||||
Коробка ответвительная | 2 | ||||||
Коробка протяжная | 2 | ||||||
Коробка распределительная | 8 | ||||||
Коробка, ящик с зажимами | 2 | ||||||
Линия проводки | 1 | ||||||
| |||||||
Манометр электроконтактный | ГОСТ 2.781 | 4а | 1а) | ||||
Муфта кабельная (для линий связи) | 8 | ||||||
Муфты кабельные подземных линий | СТ СЭВ 160 | 6 | 2 | ||||
Оповещатель пожарный | 1 | ||||||
Оповещатель-сирена | 4 | ||||||
Опоры воздушных линий | СТ СЭВ 160 | 4 | 1 - 4 | ||||
Опоры линий передачи | 8 | ||||||
Отверстие для прокладки кабелей | 9 | ||||||
Панель | 2 | ||||||
Переключатель | 3 | ||||||
Переключатель управления | 6 | ||||||
Пиропатрон | 6 | ||||||
ГОСТ 2.744 | - | 3 | |||||
Пост кнопочный | 6 | ||||||
Пост местного управления | 2 | ||||||
Пост сигнализации центральный | 5 | ||||||
Прибор оптический для световой сигнализации | 4 | ||||||
Прокладка проводов и кабелей | 1 | ||||||
Пульт | 2 | ||||||
Пускатель магнитный | 6 | ||||||
Радиорозетка | 7 | ||||||
Ревун | 6 | ||||||
Регулятор-сигнализатор уровня | - | ||||||
Резистор переменный | 1 | ||||||
Резистор постоянный | 1 | ||||||
Реле давления | ГОСТ 2.781 | 4а | 2 | ||||
Розетка телефонная | 5 | ||||||
Розетка штепсельная | 3 | 7 - 3 | |||||
Светильник с лампой накаливания | 4 | ||||||
Светильник с лампой накаливания для специального освещения (световой указатель) | 4 | ||||||
Сирена | 6 | ||||||
| |||||||
Стойка телефонная | 8 | ||||||
Табло для вызова персонала | 6 | ||||||
Телефон | 4 | ||||||
Трансформатор силовой | 8 | ||||||
Устройство контактное для дверей, окон, полов, люков | 3 | ||||||
Устройство пусковое для электродвигателей | 6 | ||||||
Устройство, срабатывающее при разрыве, например, полоски фольги | 3 | ||||||
Устройство электротехническое | |||||||
Общее обозначение | 7 | ||||||
Шкаф | 2 | ||||||
Шкаф кабельный распределительный | 8 | ||||||
Шкафы кабельные | СТ СЭВ 160 | 9 | 1 | ||||
Щит открытый | 2 | ||||||
Щиток групповой аварийного освещения | 2 | ||||||
Щиток одностороннего обслуживания | 2 | ||||||
Элементы воздушных линий | СТ СЭВ 160 | 5 | 1 - 18 | ||||
| |||||||
Ящик с аппаратурой | 2 | ||||||
Ящик пупиновый | 8 | ||||||
Справочное
АЛФАВИТНЫЙ УКАЗАТЕЛЬ УСЛОВНЫХ ОБОЗНАЧЕНИЙ
Таблица
Наименование элемента | Номер таблицы | Порядковый номер в таблице |
Антенна охранного извещателя | 3 | |
Баллон для комплектации систем газового пожаротушения БИП | 1 | |
Вентиль с электромагнитным приводом | 1 | |
Выключатель конечный на воротах и дверях | 3 | |
Генератор пены средней кратности | 1 | |
Генератор четырехструйный сеточный | 1 | |
Головка автоматического выпуска заряда мембранного типа | 1 | |
Головка-затвор с электроприводом | 1 | |
Задвижка с электроприводом | 1 | |
Задвижка тросовой системы | 1 | |
Извещатель охранный автоматический | 3 | |
Извещатель охранный (тревожный) ручной (ножной) | 3 | |
Извещатель охранно-пожарный автоматический | 3 | |
Извещатель пожарный автоматический тепловой | 3 | |
Извещатель пожарный автоматический дымовой | 3 | |
Извещатель пожарный автоматический пламени | 3 | |
Извещатель пожарный ручной | 3 | |
Исполнительный блок регулятора-сигнализатора | 3 | |
Камера передающая телевизионной установки без поворотного устройства | 3 | |
Камера передающая телевизионной установки с поворотным устройством | 3 | |
Клапан воздушно-пусковой | 1 | |
Клапан двойного действия | 1 | |
Клапан побудительный 7П | 1 | |
Клапан побудительный тросовый | 1 | |
Клапан с электропуском | 1 | |
Контрольно-пусковой узел автоматической системы пожаротушения | 1 | |
Кран пожарный ручного включения | 1 | |
Кран пожарный с пенным ручным стволом | 1 | |
Насадок систем газового пожаротушения | 1 | |
Оповещатель охранный | 3 | |
Ороситель водяной дренчерный | 1 | |
Ороситель водяной спринклерный | 1 | |
Ороситель пенный дренчерный розеточный | 1 | |
Ороситель пенный спринклерный розеточный | 1 | |
Ороситель эвольвентный | 1 | |
Предохранитель секционный | 1 | |
Прибор приемно-контрольный, прибор управления | 3 | |
Приспособление для натяжения троса | 1 | |
Промежуточно-исполнительный орган | 3 | |
Пульт централизованного наблюдения | 3 | |
Распределительное устройство | 1 | |
Распределитель воздуха | 1 | |
Раструб | 1 | |
Ретранслятор | 3 | |
Ролик натяжения троса | 1 | |
Светоотражатель | 3 | |
Сигнализатор давления универсальный | 1 | |
Ствол пожарный лафетный | 1 | |
Трубопровод побудительный сети системы газового пожаротушения | 2 | |
Трубопровод для подачи сжатого воздуха | 2 | |
Трубопровод вертикальный с направлением потока рабочей среды вверх, вниз | 2 | |
Трубопровод системы водяного пожаротушения | 2 | |
Трубопровод системы водяного пожаротушения с применением водосмачивателя | 2 | |
Трубопровод системы газового пожаротушения | 2 | |
Трубопровод системы пенного пожаротушения | 2 | |
Устройство блокировки дверей, стен, перекрытий, заборов проводом и стекла на разбитие фольгой | 3 | |
Устройство видеоконтрольное прикладных телевизионных установок | 3 | |
Устройство оконечное | 3 | |
Устройство пусковое систем газового и порошкового пожаротушения | 1 | |
Устройство уплотнения телефонных линий | 3 | |
Шифрустройство | 3 |
