Настоящий стандарт устанавливает условные графические изображения и обозначения, применяемые на чертежах генеральных планов и транспорта (объектов промышленных предприятий и гражданского строительства) всех отраслей промышленности и народного хозяйства.

1.1. Условные графические изображения проектируемых наземных и надземных зданий, сооружений, инженерных сетей, транспортных устройств выполняют сплошной основной линией, подземных - штриховой линией по ГОСТ 2.308-68.

1.2. Условные графические изображения и обозначения существующих зданий, сооружений, инженерных сетей и транспортных устройств принимают по "Условным знакам для топографических планов масштабов 1:5000, 1:2000, 1:1000, 1:500", утвержденным Главным управлением геодезии и картографии при Совете Министров СССР.

Существующие железные дороги на чертежах генеральных планов и транспорта, выполняемых в масштабах 1:1000 и 1:500, допускается наносить одной сплошной тонкой линией.

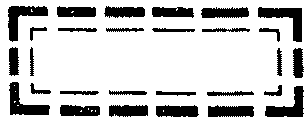

1.3. Здания, сооружения, инженерные сети и транспортные устройства, подлежащие разборке или сносу, изображают, как показано на черт. 1.

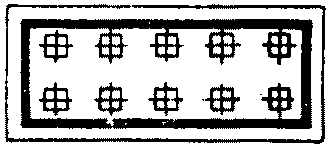

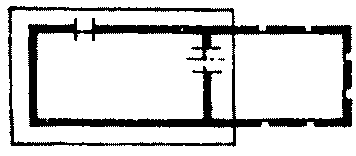

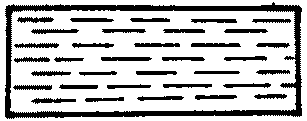

1.4. Здания, сооружения, подлежащие реконструкции, изображают, как показано на черт. 2.

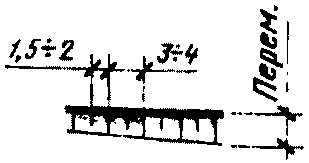

Расстояние между линиями штриховки на изображениях, выполненных в масштабах 1:2000 и 1:5000, следует принимать равным 1,5 - 2 мм, в масштабах 1:500 и 1:1000 - 2,5 - 3 мм.

1.5. Условные графические изображения выполняют в масштабе чертежа, кроме изображений, размеры которых определены настоящим стандартом.

1.6. Примененные условные графические изображения и обозначения, не вошедшие в настоящий стандарт, следует пояснять на чертежах.

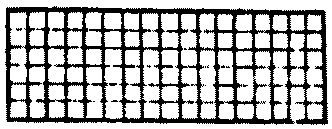

2.1. Условные графические изображения проектируемых территорий, отводимых под жилые, промышленные, коммунально-складские и другие сооружения, применяемые в проектах планировки и застройки на чертежах масштабов 1:5000; 1:10000 и 1:25000, должны соответствовать приведенным в табл. 1.

Примечание. Для изображения очередности осуществления строительства контуры проектируемых территорий обводят на чертежах линиями по ГОСТ 2.303-68:

первую очередь строительства - сплошной основной линией толщиной s;

последующие очереди строительства - сплошной тонкой линией s/2;

существующие территории - сплошной тонкой линией s/3;

резервируемые территории - штриховой линией s/3.

3.1. Условные графические изображения границ должны соответствовать приведенным в табл. 2.

4.1. Основные условные графические изображения проектируемых зданий и сооружений должны соответствовать приведенным в табл. 3.

4.2. Условные графические изображения многосекционных жилых зданий на чертежах в масштабе 1:500 и 1:1000 выполняют, разбивая их на секции и указывая лестничные клетки.

4.3. Внутреннюю сторону линии контура условного графического изображения здания и сооружения совмещают с координационными осями.

4.4. Условные графические изображения, указывающие очередность осуществления строительства, на чертежах проектов планировки и застройки в масштабе 1:2000 должны соответствовать приведенным в табл. 4.

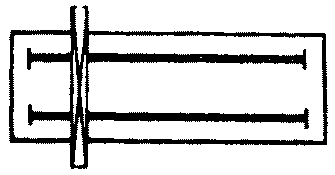

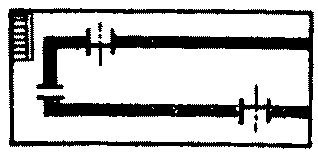

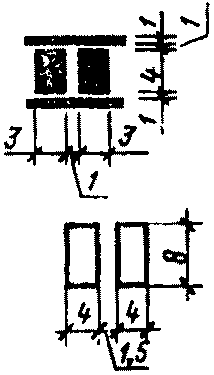

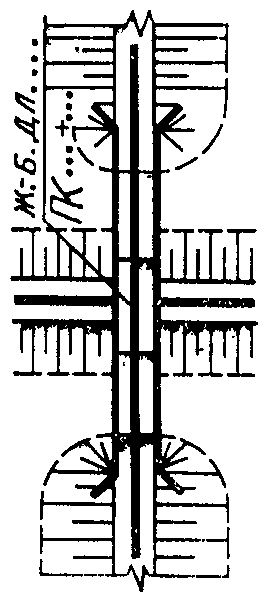

5.1. Условные графические изображения и обозначения проектируемых транспортных сооружений и устройств должны соответствовать приведенным в табл. 5.

5.2. При необходимости указания материала покрытия проезжих частей автомобильных дорог, отмосток, тротуаров и т.п. используют условные сокращенные надписи в соответствии с "Условными знаками для топографических планов масштабов 1:5000; 1:2000; 1:1000; 1:500", утвержденными Главным управлением геодезии и картографии при Совете Министров СССР.

Граница изменения покрытия отмечается точками, по обе стороны которых указывается материал покрытия.

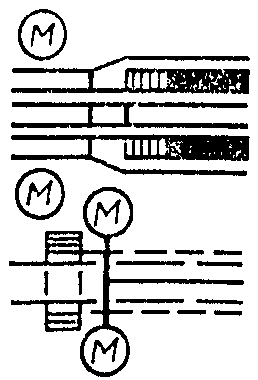

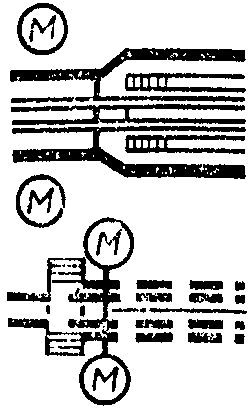

5.3. Условные графические изображения категорий магистральных улиц, применяемые в проектах планировки и застройки на транспортных схемах и чертежах, должны соответствовать приведенным в табл. 6.

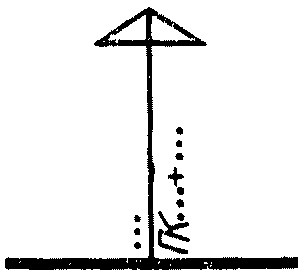

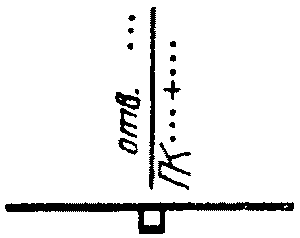

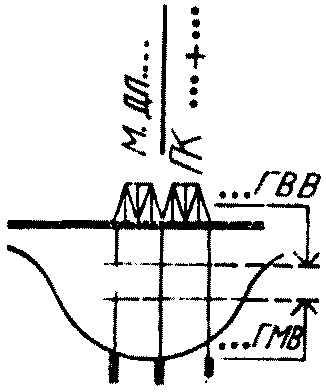

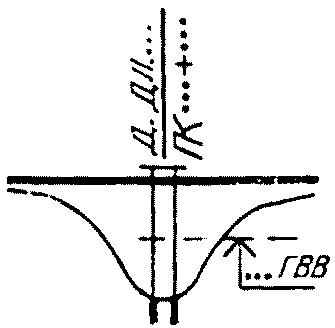

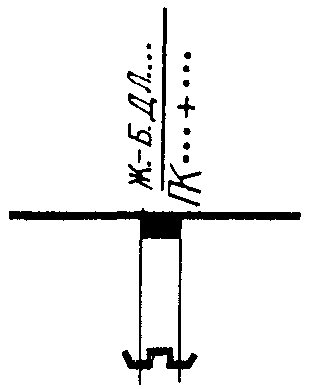

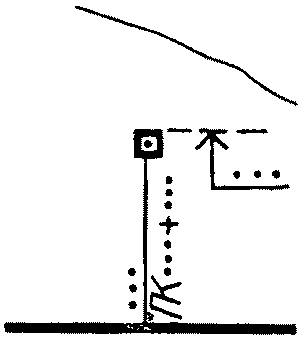

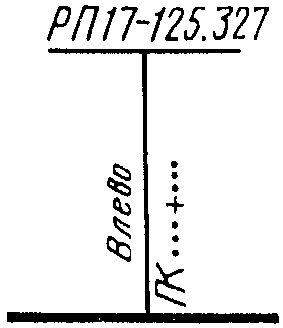

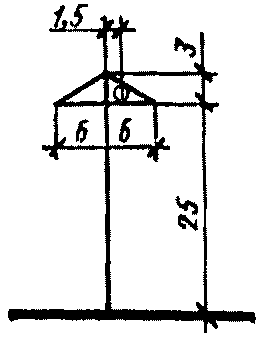

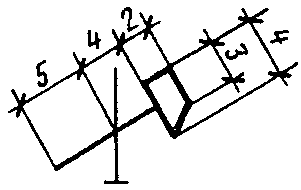

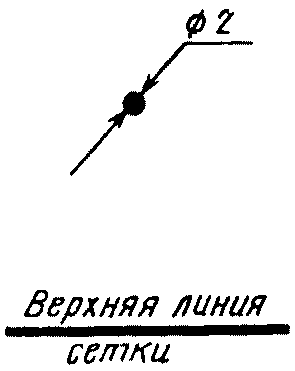

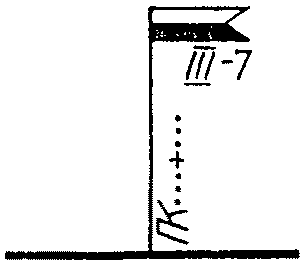

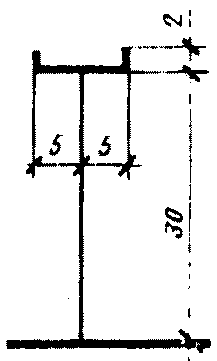

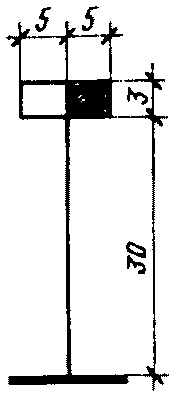

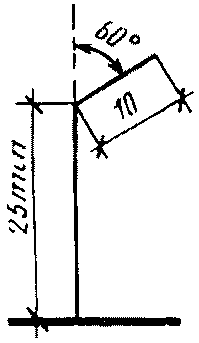

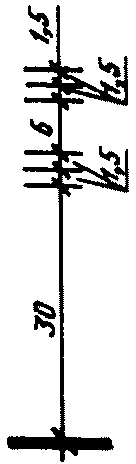

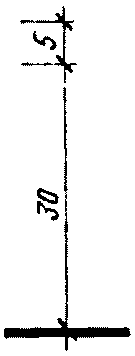

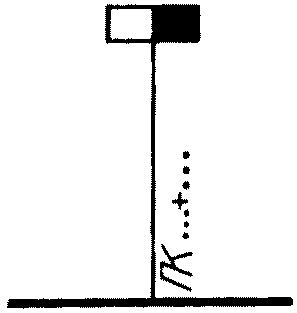

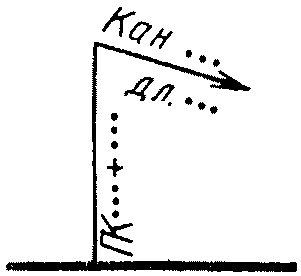

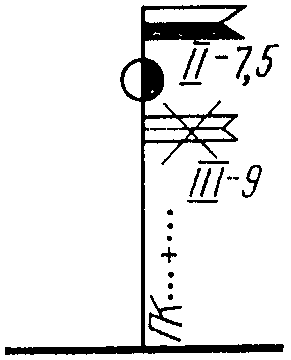

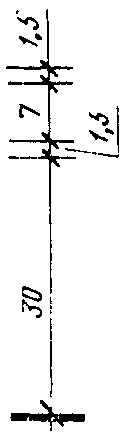

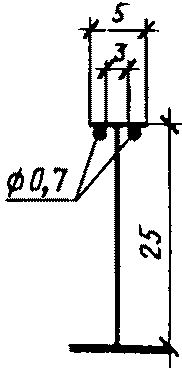

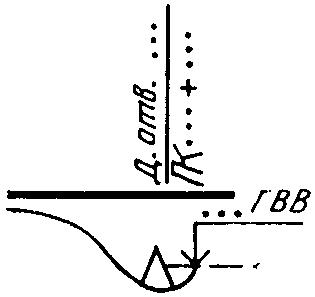

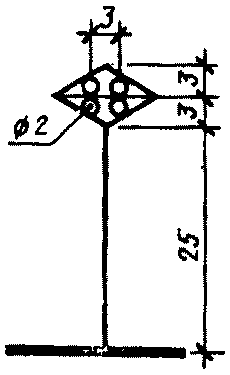

5.4. Условные графические изображения и обозначения сооружений и устройств на продольных профилях проектируемых железнодорожных путей и автомобильных дорог должны соответствовать приведенным в табл. 7.

В условных графических изображениях существующих сооружений и устройств, приведенных в пп. 4, 5, 6 и 8 табл. 7, затушевка заменяется штриховкой.

5.5. Все знаки, применяемые при составлении продольных профилей, должны быть привязаны к пикетажу (ПК...).

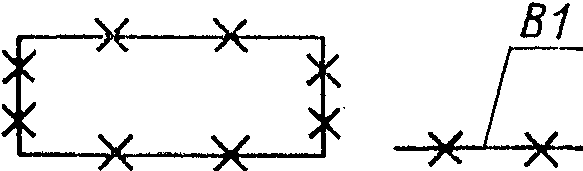

6.1. Трубопроводную, кабельную или воздушную сеть наносят одной линией, соответствующей оси (трассе) сети, и сопровождают установленными буквенно-цифровыми обозначениями.

Буквенно-цифровые обозначения сети наносят в разрывах линии сети с интервалами не более 100 мм, а также вблизи характерных точек (поворотов, пересечений, вводов в здания и сооружения и т.д.).

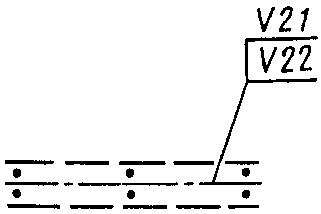

6.2. Сети, прокладываемые в одной траншее или на одной линии опор, допускается изображать одной линией, указывая виды сетей на полке линии-выноски.

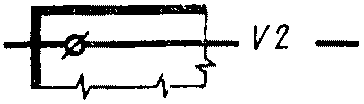

6.3. Сети, прокладываемые в коммуникационных сооружениях, в пределах этих сооружений графически не указываются. Для указания вида и количества сетей приводят буквенно-цифровые обозначения на полке линии-выноски, проведенной от оси сооружения.

6.4. В тех случаях, когда в проекте все внеплощадочные сети проложены под землей, допускается условно изображать их сплошной линией с соответствующим пояснением.

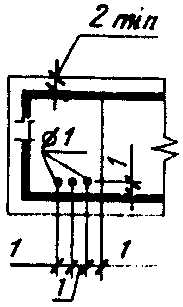

6.5. Условные изображения и обозначения инженерных сетей должны соответствовать приведенным в табл. 8 (буквенно-цифровые обозначения в таблице приведены в качестве примера и на чертеже должны соответствовать проектным).

6.6. Трасса высоковольтных линий электропередач (ВЛ) резервная или перспективная изображается штриховой линией толщиной s/2.

6.7. Граница коридора ВЛ изображается сплошной тонкой линией толщиной s/3.

7.1. Условные графические обозначения водоотводных сооружений должны соответствовать приведенным в табл. 9.

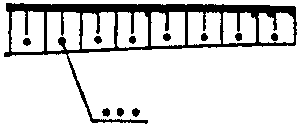

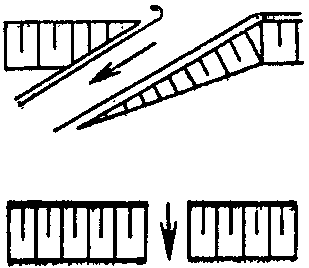

8.1. Условные графические изображения и обозначения элементов вертикальной планировки должны соответствовать приведенным в табл. 10.

9.1. Условные графические изображения элементов озеленения и благоустройства должны соответствовать приведенным в табл. 11.

9.2. Малые архитектурные формы (беседки, навесы, фонтаны, скульптуры и др.), а также скамьи, урны и другое переносное оборудование следует изображать в масштабе чертежа в виде упрощенных графических изображений, указывая, в случае необходимости, наружные размеры, привязки и отметки.

Графические упрощенные изображения малых архитектурных форм и передвижного оборудования сопровождаются на чертеже экспликационными обозначениями в виде прописной буквы.
