ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР
ГАЙКИ ЗАЖИМНЫЕ К ОПРАВКАМ
ДЛЯ ГОРИЗОНТАЛЬНО-ФРЕЗЕРНЫХ СТАНКОВ
КОНСТРУКЦИЯ И РАЗМЕРЫ
Clamping nuts for tool holders
for horisontal milling machines.
Design and dimensions
ГОСТ 15073-75
Список изменяющих документов
(в ред. Изменения N 1, утв. Постановлением
Госстандарта СССР от 26.02.1982 N 876)
Группа Г27
Взамен ГОСТ 15073-69
Срок действия
с 1 января 1977 года
до 1 января 1982 года
1. Стандарт соответствует требованиям международного стандарта ИСО 839/II-77.
(п. 1 в ред. Изменения N 1, утв. Постановлением Госстандарта СССР от 26.02.1982 N 876)

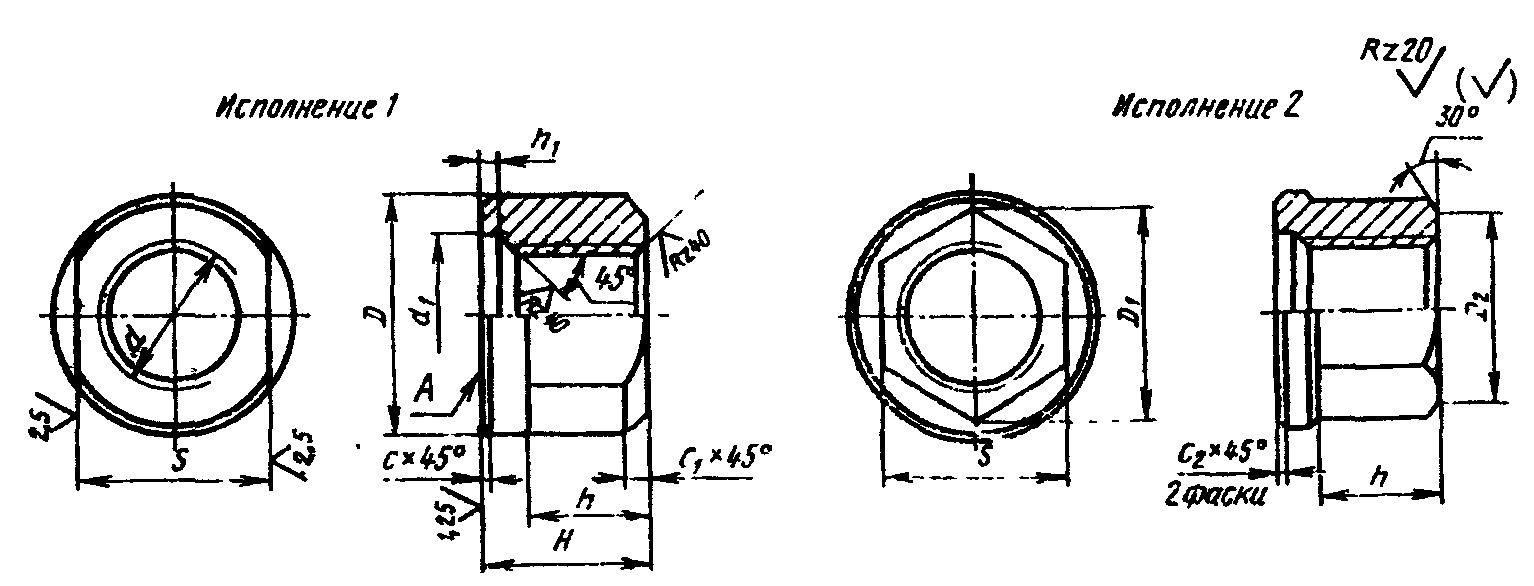

2. Конструкция и размеры гаек должны соответствовать указанным на чертеже и в таблице.
Размеры в мм
───────────────────┬──────┬─────────┬──┬──┬──┬────┬──┬───────┬──┬──┬───┬───┬───┬──────
Обозначения гаек │Приме-│ d │D │H │d │ D │D │ S │h │h │c │c │c │Масса,
─────────┬─────────┤няе- │ │ │ │ 1│ 1 │ 2│(пред. │ │ 1│ │ 1 │ 2 │ кг
Исполне- │Исполне- │мость │ │ │ │ │ │ │ откл. │ │ │ │ │ │
ния 1 │ния 2 │ │ │ │ │ │ │ │по h12)│ │ │ │ │ │
(в ред. Изменения N 1, утв. Постановлением Госстандарта СССР от 26.02.1982 N 876)
─────────┼─────────┼──────┼─────────┼──┼──┼──┼────┼──┼───────┼──┼──┼───┼───┼───┼──────
6002-0161│- │ │М12 х 1,5│23│14│14│- │- │17 │10│2 │0,6│2,0│- │0,03
─────────┼─────────┼──────┤ │ │ │ ├────┼──┤ │ │ │ ├───┼───┼──────
- │6002-0162│ │ │ │ │ │19,6│17│ │ │ │ │- │0,6│0,02
─────────┼─────────┼──────┼─────────┼──┼──┼──┼────┼──┼───────┼──┤ │ ├───┼───┼──────
6002-0163│- │ │М16 х 1,5│27│18│17│- │- │22 │12│ │ │2,0│- │0,05
─────────┼─────────┼──────┤ │ │ │ ├────┼──┤ │ │ │ ├───┼───┼──────
- │6002-0164│ │ │ │ │ │25,4│22│ │ │ │ │- │0,6│0,04
─────────┼─────────┼──────┼─────────┼──┼──┼──┼────┼──┼───────┼──┤ ├───┼───┼───┼──────
6002-0165│- │ │М20 х 2 │34│22│23│- │- │27 │16│ │1,0│3,0│- │0,14
─────────┼─────────┼──────┤ │ │ │ ├────┼──┤ │ │ │ ├───┼───┼──────
- │6002-0166│ │ │ │ │ │31,5│27│ │ │ │ │- │1,0│0,06
─────────┼─────────┼──────┼─────────┼──┼──┼──┼────┼──┼───────┼──┼──┤ ├───┼───┼──────
6002-0167│- │ │М24 х 2 │41│28│28│- │- │32 │20│3 │ │4,0│- │0,16
─────────┼─────────┼──────┤ │ │ │ ├────┼──┤ │ │ │ ├───┼───┼──────
- │6002-0168│ │ │ │ │ │36,8│32│ │ │ │ │- │1,0│0,11
─────────┼─────────┼──────┼─────────┼──┼──┼──┼────┼──┼───────┼──┤ ├───┼───┼───┼──────
6002-0169│- │ │М27 х 2 │47│32│33│- │- │36 │22│ │2,0│4,0│- │0,24
─────────┼─────────┼──────┤ │ │ │ ├────┼──┤ │ │ │ ├───┼───┼──────
- │6002-0170│ │ │ │ │ │41,6│36│ │ │ │ │- │2,0│0,17
─────────┼─────────┼──────┼─────────┼──┼──┼──┼────┼──┼───────┼──┤ │ ├───┼───┼──────
6002-0171│- │ │М33 х 2 │54│36│41│- │- │46 │25│ │ │4,5│- │0,37
─────────┼─────────┼──────┤ │ │ │ ├────┼──┤ │ │ │ ├───┼───┼──────
- │6002-0172│ │ │ │ │ │53,1│46│ │ │ │ │- │0,4│0,28
─────────┼─────────┼──────┼─────────┼──┼──┼──┼────┼──┼───────┼──┼──┤ ├───┼───┼──────
6002-0173│- │ │М39 х 3 │69│45│51│- │- │55 │32│5 │ │5,0│- │0,76
─────────┼─────────┼──────┤ │ │ │ ├────┼──┤ │ │ │ ├───┼───┼──────
- │6002-0174│ │ │ │ │ │63,5│55│ │ │ │ │- │2,0│0,56
─────────┼─────────┼──────┼─────────┼──┼──┼──┼────┼──┼───────┼──┤ │ ├───┼───┼──────
6002-0175│- │ │М45 х 3 │84│50│61│- │- │65 │35│ │ │6,0│- │1,30
─────────┼─────────┼──────┤ │ │ │ ├────┼──┤ │ │ │ ├───┼───┼──────
- │6002-0176│ │ │ │ │ │75,0│65│ │ │ │ │- │2,0│1,00
Пример условного обозначения гайки размером d = М12 х 1,5 мм, исполнения 1:
Гайка 6002-0161 ГОСТ 15073-75.
3. Твердость - HRC 52 ... 56.
4. Допуск торцового биения поверхности А относительно среднего диаметра резьбы, проверяемый на диаметре , не должен быть более 0,025 мм.
(п. 4 в ред. Изменения N 1, утв. Постановлением Госстандарта СССР от 26.02.1982 N 876)
5. Неуказанные предельные отклонения размеров: отверстий - по H14, валов - по h14, остальных - по .
(в ред. Изменения N 1, утв. Постановлением Госстандарта СССР от 26.02.1982 N 876)
ИС МЕГАНОРМ: примечание.
С 1 января 2004 года Постановлением Госстандарта РФ от 23.06.2003 N 200-ст введен в действие ГОСТ 9150-2002.
ИС МЕГАНОРМ: примечание.
Взамен ГОСТ 16093-81 Приказом Ростехрегулирования от 02.03.2005 N 39-ст с 1 июля 2005 года введен в действие ГОСТ 16093-2004.
6. Резьба - по ГОСТ 9150-59. Поле допуска резьбы - 6Н по ГОСТ 16093-81.
(в ред. Изменения N 1, утв. Постановлением Госстандарта СССР от 26.02.1982 N 876)
