1. Разработан и внесен Минлесбумпромом СССР.

Разработчики: А.М. Боровиков, канд. техн. наук; Г.А. Чибисова, канд. техн. наук.

2. Утвержден и введен в действие Постановлением Государственного комитета стандартов Совета Министров СССР от 07.01.1977 N 29.

3. Взамен ГОСТ 13395-67.

4. Ссылочные нормативно-технические документы

5. Ограничение срока действия снято по Протоколу N 3-93 Межгосударственного совета по стандартизации, метрологии и сертификации (ИУС 5-6-93).

6. Переиздание (июль 1999 г.) с Изменениями N 1, 2, утвержденными в январе 1981 г., марте 1987 г. (ИУС 3-81, 6-87).

Настоящий стандарт распространяется на древесину и устанавливает метод определения удельного сопротивления выдергиванию круглых проволочных гвоздей и шурупов.

Стандарт полностью соответствует СТ СЭВ 2364-80.

(Измененная редакция, Изм. N 2).

1.1. Точность изготовления, влажность и количество образцов должны соответствовать требованиям ГОСТ 16483.0.

1.2. Образцы для испытаний изготовляют в форме прямоугольного бруска сечением 50 x 50 мм и длиной вдоль волокон 150 мм.

2.1. Для проведения испытаний используют:

машину испытательную по ГОСТ 28840 с погрешностью измерения нагрузки не более 1%;

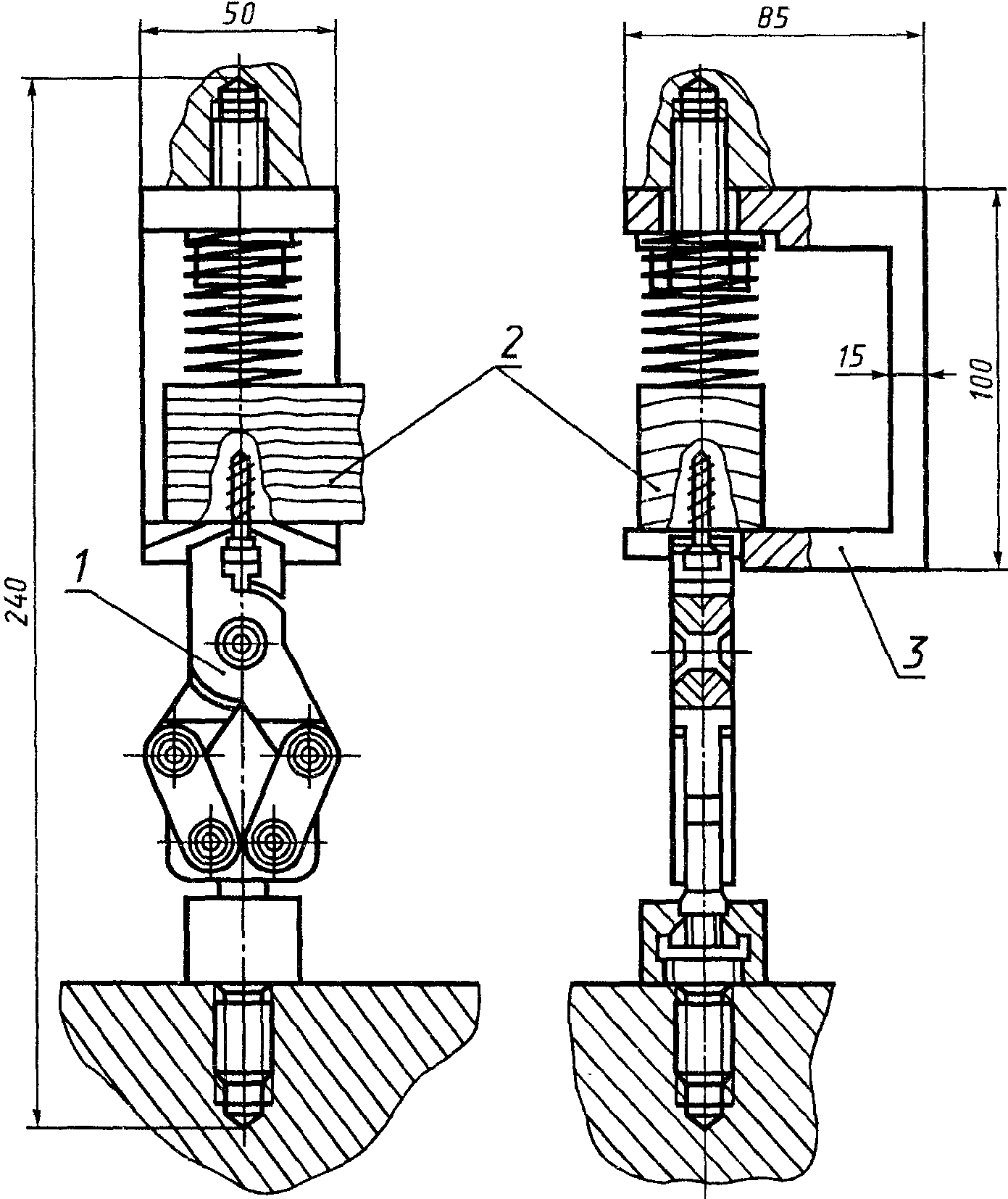

приспособление для выдергивания гвоздей и шурупов (черт. 1);

штангенциркуль по ГОСТ 166 с погрешностью измерения не более 0,1 мм;

линейку измерительную по ГОСТ 427 с погрешностью измерения не более 1 мм;

оборудование для определения влажности древесины по ГОСТ 16483.7;

гвозди по ГОСТ 4028 диаметром 2,0 мм, длиной 50 мм;

шурупы по ГОСТ 1144 диаметром 4,0 мм, длиной 50 мм.

(Измененная редакция, Изм. N 2).

3.1. Отобранные гвозди и шурупы обезжиривают. Не допускается использовать ржавые или искривленные гвозди и шурупы. Каждый гвоздь (шуруп) используют один раз.

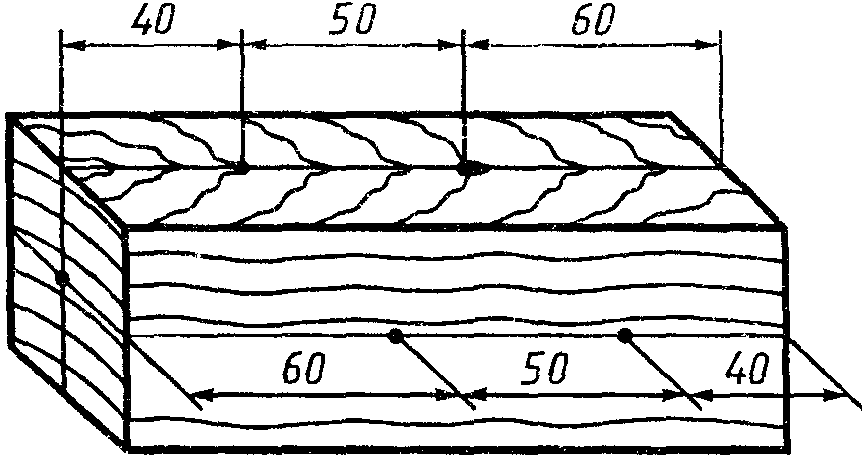

3.2. В образец перпендикулярно его поверхности в радиальном, тангенциальном и продольном направлениях забивают гвозди или ввинчивают шурупы в количестве 6 шт. по схеме разметки образца, изображенной на черт. 2. Глубина забивания гвоздей (без заострения) - (30 +/- 1) мм, ввинчивания шурупов - (20 +/- 1) мм.

3.3. Шурупы ввинчивают в предварительно высверленные отверстия. Диаметр отверстия под шуруп должен быть равен 2 мм для пород с плотностью древесины, меньшей 600 кг/м3, 3 мм - для пород с плотностью от 600 до 700 кг/м3 и 3,5 мм - для пород с плотностью, большей 700 кг/м3. Глубина сверления должна быть (15 +/- 1) мм.

3.2, 3.3. (Измененная редакция, Изм. N 2).

4.1. Гвозди (шурупы) выдергивают не раньше, чем через 2 ч и не позднее, чем через 3 ч после их забивания (ввинчивания).

(Измененная редакция, Изм. N 2).

4.2. Образцы с гвоздями (шурупами) закладывают в приспособление (см. черт. 1). Затем гвозди (шурупы) выдергивают при непрерывном перемещении головки испытательной машины с постоянной скоростью. Скорость должна быть такой, чтобы время испытания было не менее 1 и не более 2 мин.

При использовании машин с электромеханическим приводом допускается проводить испытания при непрерывном перемещении головки испытательной машины с постоянной скоростью 15 мм/мин. Максимальную нагрузку определяют с погрешностью не более 1%.

(Измененная редакция, Изм. N 1, 2).

4.3. После испытания определяют влажность образцов по ГОСТ 16483.7. Пробу для определения влажности длиной 5 мм вырезают из средней части образца. Минимальное количество испытываемых на влажность образцов должно соответствовать требованиям ГОСТ 16483.0.

Результаты испытаний образцов с влажностью, отличающейся от нормализованной более чем на 2%, не учитывают.

(Измененная редакция, Изм. N 2).

5.1. Удельное сопротивление древесины выдергиванию гвоздей (шурупов) при влажности (W) в момент испытания в Н/мм вычисляют по формуле

где - максимальная нагрузка, Н;

l - глубина забивания (ввинчивания) гвоздя (шурупа), мм.

Результаты вычисляют с точностью до 0,1 Н/мм.

(Измененная редакция, Изм. N 1).

5.2. (Исключен, Изм. N 1).

5.3. За удельное сопротивление древесины выдергиванию гвоздей (шурупов) каждого образца принимают среднее арифметическое результатов двух определений.

(Измененная редакция, Изм. N 2).

5.4. Статистическую обработку опытных данных выполняют по ГОСТ 16483.0.

5.5. Результаты испытаний и расчетов заносят в протокол испытаний (см. Приложение).

Приложение. (Измененная редакция, Изм. N 1).
