ГОСТ 1144-80 (СТ СЭВ 2329-80). Государственный стандарт Союза ССР. Шурупы с полукруглой головкой. Конструкция и размеры
Информационные данные
Приложение 1. Масса стальных шурупов
Приложение 2. Допуски для шурупов с полукруглой головкой по системе ЕСДП СЭВ и ОСТ
Утвержден и введен в действие
Постановлением Госстандарта СССР
от 30 июня 1980 г. N 3274
ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР
ШУРУПЫ С ПОЛУКРУГЛОЙ ГОЛОВКОЙ
КОНСТРУКЦИЯ И РАЗМЕРЫ
Half - round head wood screws.
Construction and dimensions
ГОСТ 1144-80
(СТ СЭВ 2329-80)
Список изменяющих документов
(в ред. Изменения N 1, утв. в декабре 1981 г.,
Изменения N 2, утв. в марте 1991 г.)
Группа Г32
Дата введения
1 января 1982 года
ИНФОРМАЦИОННЫЕ ДАННЫЕ
1. Разработан и внесен Министерством черной металлургии СССР.
Разработчики: В.Г. Вильде, Р.В. Жирова, Т.М. Хлопунова, Т.Е. Юрченко.
2. Утвержден и введен в действие Постановлением Государственного комитета СССР по стандартам от 30.06.1980 N 3274.
3. Стандарт полностью соответствует СТ СЭВ 2329-80.
4. Взамен ГОСТ 1144-70.
5. Ссылочные нормативно-технические документы
Обозначение НТД, на который дана ссылка
Номер пункта
ГОСТ 1147-80
4
ГОСТ 10753-86
3
ГОСТ 24669-81
3
ГОСТ 24670-81
3б
СТ СЭВ 2329-80
1
6. Проверен в 1990 г. Постановлением Госстандарта от 29.03.1991 N 406 снято ограничение срока действия.
7. Переиздание (октябрь 1997 г.) с Изменениями N 1, 2, утвержденными в декабре 1981 г., марте 1991 г. (ИУС 3-82, 6-91).
1. Настоящий стандарт распространяется на шурупы с полукруглой головкой с диаметром стержня от 1,6 до 10 мм.
Стандарт полностью соответствует СТ СЭВ 2329.
Требования настоящего стандарта являются обязательными.
(Измененная редакция, Изм. N 1, 2).

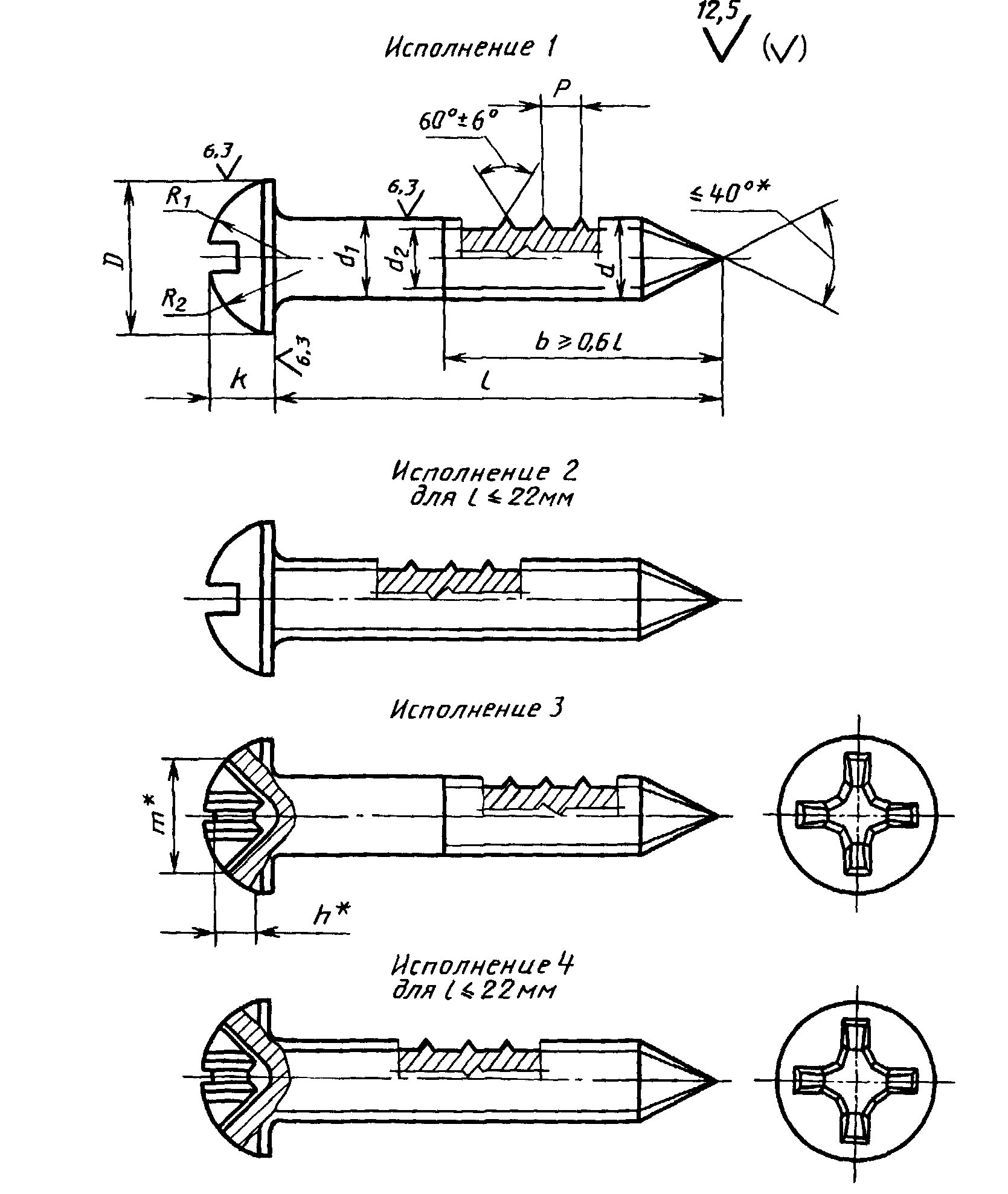

2. Конструкция и размеры шурупов должны соответствовать указанным на чертеже и в табл. 1 и 2.
--------------------------------
<*> Размеры для справок.
Таблица 1
мм
Диаметр резьбы d (пред. откл. h14)
1,6
2
2,5
3
3,5
4
5
6
8
10
Внутренний диаметр резьбы d2, не более
1,1
1,4
1,7
2,1
2,4
2,8
3,5
4,2
5,6
7,0
Шаг резьбы P (пред. откл. +/- 0,2 P)
0,8
1
1,25
1,25
1,5
1,75
2
2,5
3,5
4,5
Диаметр головки D
3,2
4,0
5,0
6,0
7,0
8,0
10,0
12,0
16,0
20,0
Высота головки K
1,1
1,4
1,7
2,1
2,4
2,8
3,5
4,2
5,6
7,0
Радиус сферы
2,6
3,2
4,0
4,8
5,6
6,4
8,0
9,6
12,8
16,0
1,3
1,6
2,0
2,4
2,8
3,2
4,0
4,8
6,4
8,0
Номер крестообразного шлица
-
0
1
2
3
4
Диаметр крестообразного шлица m
-
2
2,6
3,0
4,1
4,6
5,2
7,0
8,2
10,6
Глубина крестообразного шлица h, не более
-
1,2
1,3
1,7
1,8
2,2
2,8
3,2
4,6
5,6
Глубина вхождения калибра в крестообразный шлиц
не более
-
1,3
1,4
1,8
2,2
2,5
3,1
3,7
5,1
6,3
не менее
-
1,0
1,1
1,5
1,7
2,0
2,6
3,2
4,6
5,8

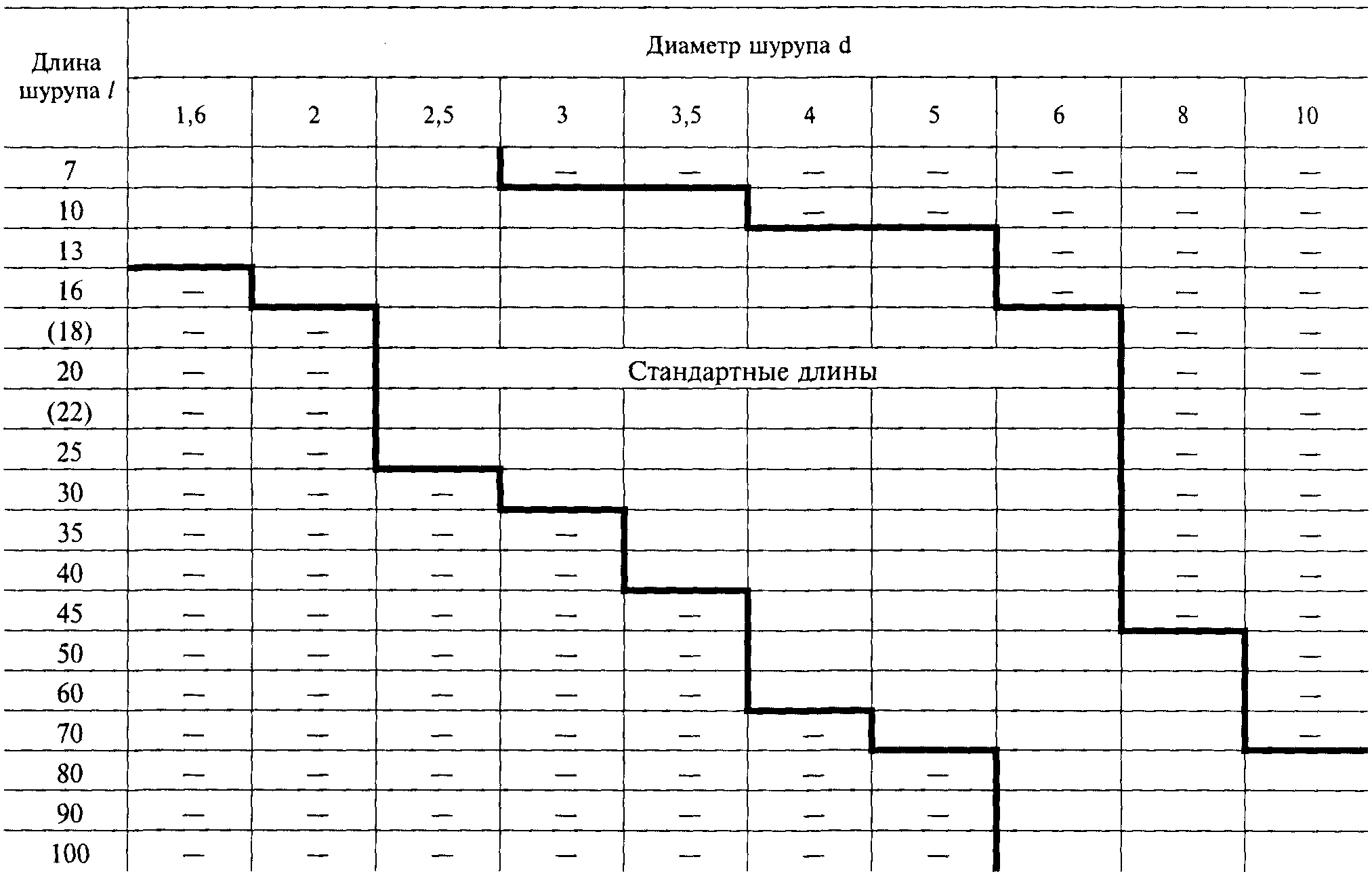

Таблица 2
мм
Примечание. Длины шурупов, заключенные в скобках, применять не рекомендуется.
Пример условного обозначения шурупа исполнения 1, диаметром d = 3 мм, длиной l = 20 мм из низкоуглеродистой стали, без покрытия
Шуруп 1 - 3 х 20 ГОСТ 1144-80
То же, с цинковым покрытием толщиной 6 мкм, нанесенным способом катодного восстановления хроматированным
Шуруп 1 - 3 х 20.016 ГОСТ 1144-80
То же, исполнения 2, из коррозионностойкой стали, без покрытия
Шуруп 2 - 3 х 20.2 ГОСТ 1144-80
(Измененная редакция, Изм. N 2).
3. Шлицы прямые - по ГОСТ 24669, крестообразные - по ГОСТ 10753.
(Измененная редакция, Изм. N 2).
3а. Диаметр гладкой части стержня должен быть не менее диаметра под накатку резьбы или не превышать номинального значения наружного диаметра резьбы шурупа.
3б. Радиус под головкой - по ГОСТ 24670.
3а, 3б. (Введены дополнительно, Изм. N 2).
4. Технические требования - по ГОСТ 1147.
5. Теоретическая масса шурупов указана в Приложении 1.
6. Допускается при необходимости обеспечения взаимозаменяемости для применения в изделиях, спроектированных до 1 января 1980 г., по согласованию с потребителем изготовлять шурупы с допусками по Приложению 2.
Приложение 1
Справочное
МАССА СТАЛЬНЫХ ШУРУПОВ
Длина шурупа l, мм
Теоретическая масса 1000 шт. стальных шурупов, кг при номинальном диаметре резьбы d, мм
1,6
2
2,5
3
3,5
4
5
6
8
10
7
0,13
0,20
0,33
-
-
-
-
-
-
-
10
0,16
0,26
0,42
0,64
0,89
-
-
-
-
-
13
0,20
0,32
0,51
0,77
1,07
1,44
2,40
-
-
-
16
-
0,38
0,60
0,90
1,25
1,67
2,76
-
-
-
18
-
-
0,66
0,99
1,36
1,83
3,00
4,53
-
-
20
-
-
0,71
1,08
1,48
1,98
3,24
4,88
-
-
22
-
-
0,77
1,16
1,60
2,14
3,49
5,22
-
-
25
-
-
0,86
1,30
1,78
2,36
3,85
5,74
-
-
30
-
-
-
1,52
2,07
2,75
4,45
6,61
-
-
35
-
-
-
-
2,36
3,14
5,06
7,47
-
-
40
-
-
-
-
2,66
3,52
5,67
8,34
-
-
45
-
-
-
-
-
3,91
6,27
9,20
-
-
50
-
-
-
-
-
4,29
6,88
10,07
18,47
-
60
-
-
-
-
-
5,06
8,09
11,80
21,52
-
70
-
-
-
-
-
-
9,30
13,53
24,57
-
80
-
-
-
-
-
-
-
15,26
27,63
44,39
90
-
-
-
-
-
-
-
16,99
30,68
49,14
100
-
-
-
-
-
-
-
18,72
33,73
53,89
Примечание. Для определения массы шурупов из латуни массы, указанные в таблице, следует умножить на коэффициент 1,08.
Приложение 2
Справочное
ДОПУСКИ ДЛЯ ШУРУПОВ С ПОЛУКРУГЛОЙ ГОЛОВКОЙ
ПО СИСТЕМЕ ЕСДП СЭВ И ОСТ
Поля допусков
по ЕСДП СЭВ
по системе ОСТ
h14
В7
js15
СМ8
js17
СМ10
