Утвержден и введен в действие
Постановлением Госстандарта СССР
от 23 октября 1984 г. N 3686
ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР
КРАНЫ КОНУСНЫЕ
СТРОИТЕЛЬНЫЕ ДЛИНЫ
Plug valves. Overall dimensions
ГОСТ 14187-84
Группа Г18
ОКП 37 0000
Взамен ГОСТ 14187-69
Постановлением Государственного комитета СССР по стандартам от 23 октября 1984 г. N 3686 срок введения установлен с 01.01.1986.
Разработан Министерством химического и нефтяного машиностроения.
Исполнители: А.Е. Крючков (руководитель темы), М.И. Власов, В.В. Дмитриенко.
Внесен Министерством химического и нефтяного машиностроения.
Зам. министра Г.Ф. Шеин.
Утвержден и введен в действие Постановлением Государственного комитета СССР по стандартам от 23 октября 1984 г. N 3686.
1. Настоящий стандарт распространяется на конусные краны и устанавливает строительные длины литых проходных и трехходовых муфтовых и фланцевых, натяжных и сальниковых кранов из чугуна, латуни или бронзы на от 0,1 до 1,6 МПа (от 1 до 16 кгс/см2) и от 10 до 200 мм.
Стандарт не распространяется на краны специального назначения и футерованные.
Стандарт полностью соответствует стандарту СТ СЭВ 2141-80.
2. Строительные длины литых проходных и трехходовых кранов из чугуна должны соответствовать черт. 1 - 4 и табл. 1.
Кран проходной муфтовый
Черт. 1
Кран проходной фланцевый
Черт. 2

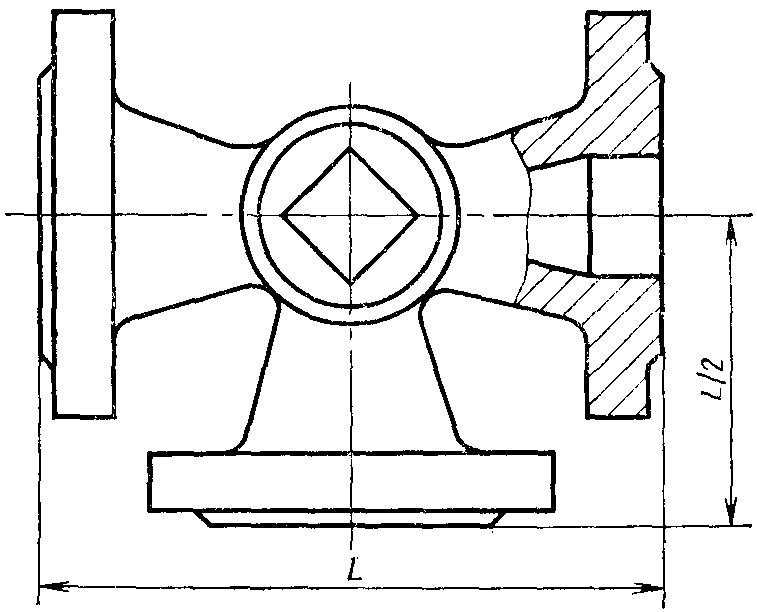

Кран трехходовой фланцевый
Черт. 3

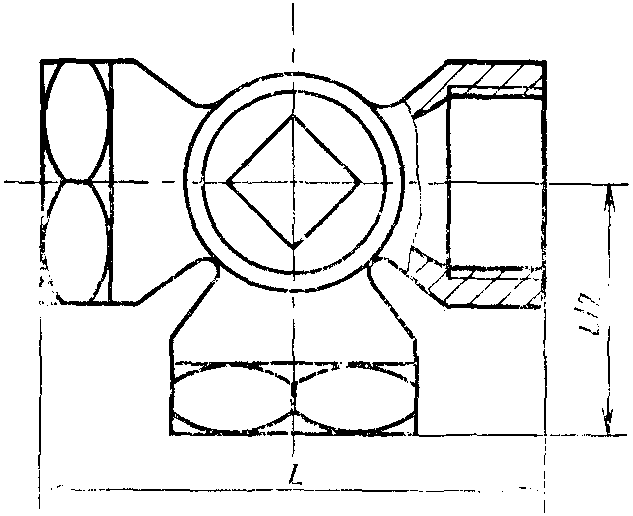

Кран трехходовой муфтовый
Черт. 4
Таблица 1
Размеры в мм
──────┬──────────────────────────────────────────────┬────────────────────────────
Проход│ Краны проходные │ Краны трехходовые
услов-├─────────────────┬────────────────────────────┼──────┬─────────────────────
ный D │ муфтовые │ фланцевые │муфто-│ фланцевые
у│ │ │вые │
├─────────┬───────┼─────────┬──────────────────┼──────┴─────────────────────
│натяжные │сальни-│натяжные │ сальниковые │ сальниковые
│ │ковые │ │ │
├─────────┴───────┴─────────┴──────────────────┴────────────────────────────
│ Давление условное Р , МПа (кгс/см2)
│ у
├────┬────┬───────┬────┬────┬───────┬────┬─────┬──────┬───────┬────┬────────
│0,1 │0,6 │ 1,0 │0,6 │1,0 │0,6 (6)│1,0 │ 1,6 │ 0,6 │0,6 (6)│1,0 │1,6 (16)
│(1) │(6) │(10) │(6) │(10)│ │(10)│(16) │(6) │ │(10)│
├────┴────┴───────┴────┴────┴───────┴────┴─────┴──────┴───────┴────┴────────
│ Строительная длина L
──────┼────┬────┬───────┬────┬────┬───────┬────┬─────┬──────┬───────┬────┬────────
10 │ - │ - │ - │ 75 │ 85 │ 85 │ 85 │ 120 │ - │ 100 │120 │ 120
15 │ - │ 75 │ 80 │ 75 │ 85 │ 85 │ 85 │ 130 │ - │ 130 │130 │ 130
20 │ - │ 90 │ 90 │ 90 │100 │ 100 │100 │ 150 │ - │ 145 │150 │ 150
25 │ 80 │100 │ 110 │100 │110 │ 110 │110 │ 160 │ 120 │ 145 │160 │ 160
32 │ 95 │120 │ 130 │120 │130 │ 130 │130 │ 180 │ 140 │ 170 │180 │ 180
40 │110 │130 │ 150 │130 │150 │ 150 │150 │ 200 │ 170 │ 180 │200 │ 200
50 │130 │150 │ 170 │150 │170 │ 170 │170 │ 230 │ 200 │ 200 │230 │230/250
│ │ │ │ │ │ │ │ │ │ │ │<*>
65 │160 │180 │ 220 │180 │220 │ 220 │220 │ 290 │ 230 │ 230 │290 │ 290
80 │180 │200 │ 250 │200 │250 │250/260│250 │ 310 │ 260 │ 260 │310 │ 310
│ │ │ │ │ │<*> │ │ │ │ │ │
100 │ - │ - │ - │240 │280 │280/350│300 │ 350 │ - │300/310│350 │ 350
│ │ │ │ │ │<*> │ │ │ │<*> │ │
125 │ - │ - │ - │ - │ - │400 <*>│350 │ - │ - │ - │400 │ -
150 │ - │ - │ - │ - │ - │450 <*>│400 │ - │ - │ - │480 │ -
200 │ - │ - │ - │ - │ - │500 <*>│450 │ - │ - │ - │ - │ -
--------------------------------
<*> При новом проектировании не применять.
3. Строительные длины литых проходных кранов из латуни или бронзы должны соответствовать черт. 1 - 2 и табл. 2.
Таблица 2
Размеры в мм
───────────────────┬──────────────────────────────┬───────────────
Проход условный D │ Краны муфтовые │Краны фланцевые
у ├──────────────┬───────────────┼───────────────
│ натяжные │ сальниковые │ сальниковые
├──────────────┴───────────────┴───────────────
│ Давление условное Р , МПа (кгс/см2)
│ у
├──────────────┬───────────────────────────────
│ 0,6 (6) │ 1,0 (10)
├──────────────┴───────────────────────────────
│ Строительная длина L
───────────────────┼──────────────┬───────────────┬───────────────
10 │ 50 │ 50 │ -
15 │ 55 │ 55 │ -
20 │ 65 │ 65 │ -
25 │ 80 │ 80 │ 100
32 │ 95 │ 95 │ -
40 │ 110 │ 110 │ 120
50 │ 130 │ 130 │ 150
80 │ - │ - │ 190
4. Предельные отклонения по размерам строительных длин кранов не должны превышать указанных в табл. 3.
Таблица 3
Размеры в мм
────────────────┬─────────────────┬──────────────┬────────────────
Наименование │Давление условное│ Строительные │ Предельные
изделия │Р , МПа (кгс/см2)│ длины │ отклонения
│ у │ │
────────────────┼─────────────────┼──────────────┼────────────────
Краны муфтовые │ От 0,1 до 1,6 │ До 100│ +1,0
│ (от 1 до 16) │ │ -1,5
│ │Св. 100 " 200│ +1,0
│ │ │ -2,0
│ │" 200 │ +1,5
│ │ │ -2,0
────────────────┤ ├──────────────┼────────────────
Краны фланцевые │ │ До 200│ +/-1,0
│ │Св. 200 " 300│ +/-1,5
│ │" 300 " 400│ +/-2,0
│ │" 400 " 500│ +/-2,5
5. При изготовлении кранов на рабочее давление менее 0,1 МПа (1 кгс/см2) строительные длины следует применять на 0,1 МПа (1 кгс/см2).
6. Проходы условные - по СТ СЭВ 254-76.
7. Давления условные - по ГОСТ 356-80.
8. Присоединительные размеры фланцев - по ГОСТ 12815-80.
9. Концы муфтовые - по ГОСТ 6527-68.
