"ГОСТ 6527-68. Государственный стандарт Союза ССР. Концы муфтовые с трубной цилиндрической резьбой. Размеры"
(утв. и введен в действие Постановлением Госстандарта СССР от 29.07.1968)
(ред. от 01.01.1989)


"ГОСТ 6527-68. Государственный стандарт Союза ССР. Концы муфтовые с трубной цилиндрической резьбой. Размеры"
(утв. и введен в действие Постановлением Госстандарта СССР от 29.07.1968)
(ред. от 01.01.1989)

Утвержден и введен в действие
Постановлением Комитета стандартов,
мер и измерительных приборов
при Совете Министров Союза ССР
от 29 июля 1968 года
ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР
КОНЦЫ МУФТОВЫЕ С ТРУБНОЙ ЦИЛИНДРИЧЕСКОЙ РЕЗЬБОЙ
РАЗМЕРЫ
Screwed ends with pipe cylindrical thread. Dimensions
ГОСТ 6527-68
Список изменяющих документов
(в ред. Изменения N 1, утв. в мае 1974 г.,
Изменения N 2, утв. в январе 1985 г.,
Изменения N 3, утв. в январе 1989 г.)
Группа Г18
Срок действия
с 1 января 1969 года
до 1 января 1996 года
ИНФОРМАЦИОННЫЕ ДАННЫЕ
1. РАЗРАБОТАН И ВНЕСЕН Министерством химического и нефтяного машиностроения СССР
РАЗРАБОТЧИКИ
М.И. Власов, Р.И. Хасанов (руководитель темы), В.В. Дмитриенко
2. УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ Постановлением Комитета стандартов, мер и измерительных приборов при Совете Министров Союза ССР от 29.07.68
3. Срок проверки 1994 г., периодичность - 10 лет
4. Взамен ГОСТ 6527-53
5. ССЫЛОЧНЫЕ НОРМАТИВНО-ТЕХНИЧЕСКИЕ ДОКУМЕНТЫ
Обозначение НТД, на который дана ссылка
Номер пункта
ГОСТ 356-80
4
ГОСТ 6357-81
5
ГОСТ 6424-73
7
ГОСТ 10549-80
6
6. Переиздание (январь 1993 г.) с Изменениями N 1, 2, 3, утвержденными в мае 1974 г., январе 1985 г., январе 1989 г. (ИУС 5-74, 4-85, 4-89)
7. Проверен в 1984 г. Постановлением Госстандарта СССР от 30.01.85 N 213 срок действия продлен до 01.01.96
1. Настоящий стандарт распространяется на шестигранные муфтовые концы с трубной цилиндрической резьбой литой трубопроводной арматуры общего назначения:
из латуни, бронзы и ковкого чугуна - на условное давление Pу не более 25 кгс/см2;
из серого чугуна - на Pу не более 16 кгс/см2.

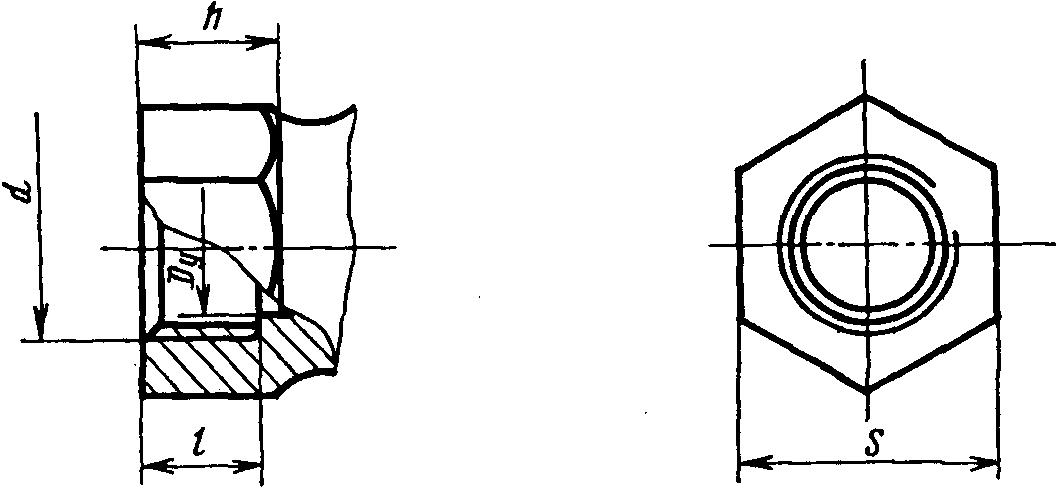

2. Размеры муфтовых концов должны соответствовать чертежу и таблице 1.
Таблица 1
Размеры в мм
Проход условный Dу
d
Для ковкого чугуна
Для серого чугуна
Для латуни и бронзы
S
l, не менее
h
S
l, не менее
h
S
l, не менее
h
Pу <= 16
Pу <= 25
Pу <= 16
Pу <= 25
6
G1/4
19
9
10
-
-
-
19
9
11
7
11
10
G3/8
22
10
12
27
12
14
22
10
12
8
12
15
G1/2
27 <*>
12
14
30
14
16
27
12
15
9
13
20
G3/4
36
14
16
36
16
18
32
14
17
10
14
25
G1
41
16
18
46
18
21
41
16
19
12
16
32
50
18
21
55
20
23
50
18
22
14
18
40
60
20
23
60
22
26
60
20
-
16
-
50
G2
70
22
25
75
24
28
70
22
-
18
-
65
90
25
28
90
26
30
90
25
-
20
-
80
G3
100
28
31
105
30
34
100
28
-
22
-
--------------------------------
<*> Допускается размер 30 по согласованию с заказчиком.
(Измененная редакция, Изм. N 2, 3).
3. (Исключен, Изм. N 3).
4. Давления условные - по ГОСТ 356-80.
5. Резьба трубная цилиндрическая, класс точности B - по ГОСТ 6357-81.
(Измененная редакция, Изм. N 2).
6. Сбег резьбы (уменьшенный) и фаска - по ГОСТ 10549-80.
7. Предельные отклонения для шестигранных муфтовых концов трубопроводной арматуры, литой под давлением, - по ГОСТ 6424-73.
(Измененная редакция, Изм. N 1).
8. Предельные отклонения размера "под ключ" для необработанных шестигранных муфтовых концов, полученных литьем в песчаные формы и кокиль, должны соответствовать указанным в табл. 2.
Таблица 2
мм
Размер "под ключ" S
Предельные отклонения
От 19 до 30
-1,3
От 32 до 50
-2,0
От 55 до 60
-2,4
От 70 до 105
-2,8
(Введен дополнительно, Изм. N 1).
