1. Разработан и введен Министерством путей сообщения СССР.

Разработчики: Е.А. Сотников, В.Д. Черников, А.Д. Малов, Л.А. Коган, Н.Г. Шаронина.

2. Утвержден и введен в действие Постановлением Государственного комитета СССР по стандартам от 30.07.1975 N 1983.

3. Взамен ГОСТ 15102-69.

4. Ссылочные нормативно-технические документы

5. Срок действия продлен до 01.01.1996 (Постановление Госстандарта СССР N 318 от 23.02.1989).

6. Переиздание (апрель 1991 г.) с Изменениями N 2, 3, 4, утвержденными в декабре 1980 г., июне 1985 г., феврале 1989 г. (ИУС 2-81, 9-85, 5-89).

Настоящий стандарт распространяется на универсальные унифицированные металлические закрытые контейнеры типоразмеров УУК-5, УУКП-5, УУК-5 (6) и УУКП-5 (6) по ГОСТ 18477-79, предназначенные для перевозки штучных грузов в таре, без тары и в облегченной упаковке железнодорожным, автомобильным и водным транспортом.

(Измененная редакция, Изм. N 3, 4).

1.1. Основные параметры и размеры контейнера - по ГОСТ 18477-79.

Масса брутто контейнеров УУК-5 (6) и УУКП-5 (6) в смешанном сообщении - 5 т.

Собственная масса контейнера высотой 2400 мм должна быть не более 950 кг, а высотой 2591 мм - не более 970 кг.

1.2. Размеры и расположение рымных узлов - по ГОСТ 18579-79.

1.1, 1.2. (Измененная редакция, Изм. N 3).

2.1. Контейнер должен изготовляться в соответствии с требованиями настоящего стандарта по рабочим чертежам, утвержденным в установленном порядке.

2.2. Общие технические требования, включая требования к окраске и к усилению крыши в зоне примыкания ее к рымным узлам - по ГОСТ 20259-80, требования к подъемным устройствам - по ГОСТ 18579-79.

(Измененная редакция, Изм. N 3, 4).

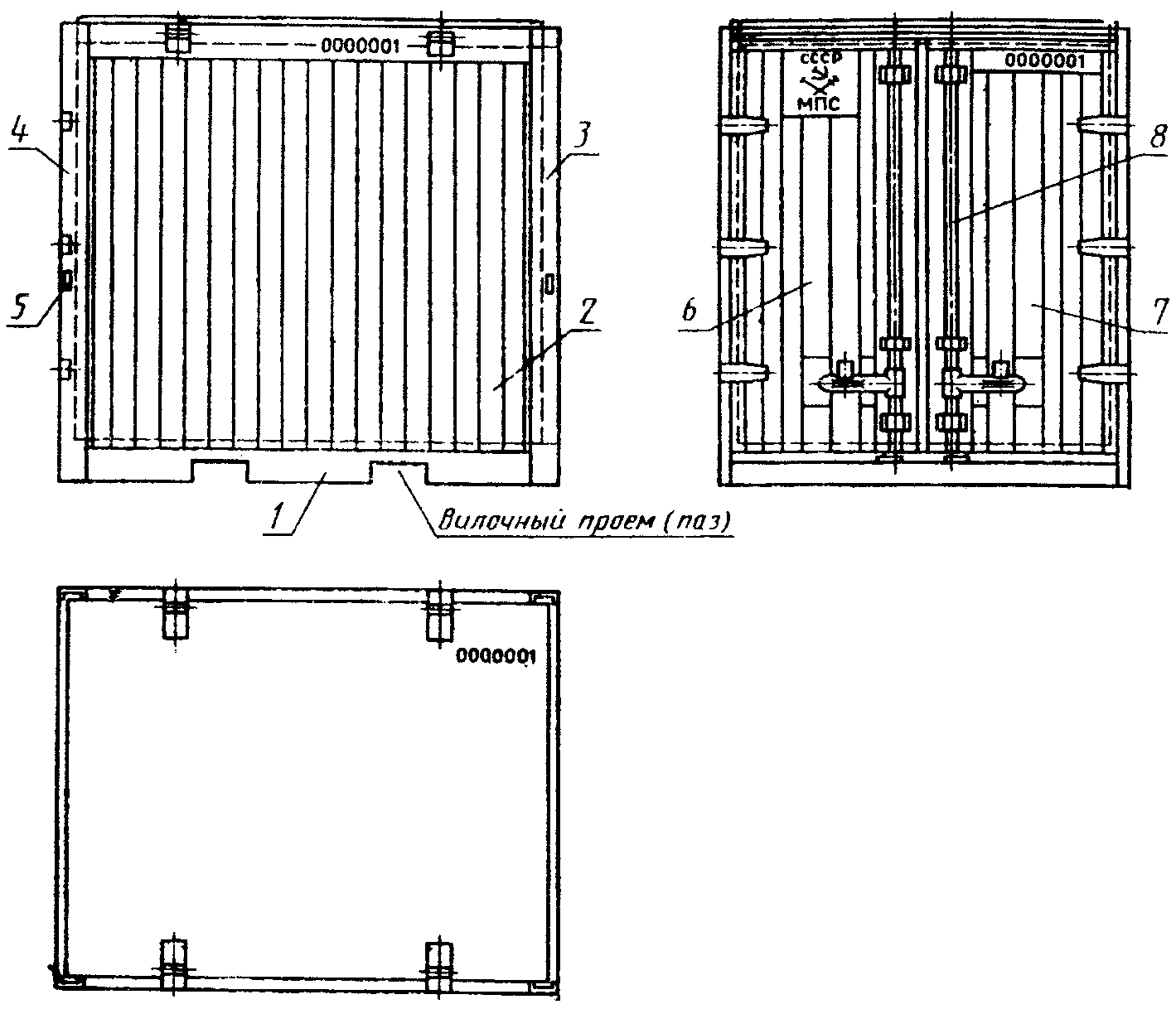

2.3. Контейнер должен собираться из следующих элементов: двух боковых стенок в сборе с рымными узлами для стропов или захватов кранов, торцевой стенки в сборе, дверной рамы, двух створок со штанговыми запорными устройствами, настила пола, поперечных балок верхней и нижней рам и кровли крыши. Компоновка основных элементов конструкции должна соответствовать чертежу.

Примечание. Чертеж не определяет конструкцию.

(Измененная редакция, Изм. N 2, 3, 4).

2.4. Несущие элементы конструкции контейнера, кроме рымных узлов, следует изготовлять из стали марок ВСт3сп2, ВСт3пс2 или ВСт3Гпс2 по ГОСТ 380-88 или стали других марок, не уступающей по своим характеристикам стали указанных марок; рымные узлы - по ГОСТ 18579-79.

(Измененная редакция, Изм. N 3).

2.5. Несущие элементы конструкции контейнера, кроме рымных узлов, следует изготовлять из холодногнутых профилей, а именно:

нижние и верхние балки боковых и торцевых стенок - из швеллеров 160 х 70 х 4 мм или по согласованию с МПС - 160 х 60 х 4 мм по ГОСТ 8278-83;

нижняя балка дверной рамы - из специального швеллера 130 х 160 х 136 х 81 х 4 мм по техническим условиям на профили;

угловые стойки - из специального корытного профиля 145 х 70 х 40 х 29 х 4 мм по техническим условиям на профили с усилением специальным профилем 149 х 69 х 3 мм по техническим условиям на профили;

каркас дверных створок - из неравнополочного швеллера 50 х 60 х 32 х 3 мм по ГОСТ 8281-80;

балки вилочных проемов - из корытного профиля 308 х 100 х 25 х 4 мм по техническим условиям на профили;

верхние поперечные промежуточные балки (рымные и средняя) - из швеллеров 70 х 50 х 4 мм по ГОСТ 8278-83;

обшивка стенок - из гофрированного листа толщиной 1,5 мм при высоте трапециевидных гофров 45 мм и шаге между гофрами 280 мм по техническим условиям на профили и по согласованию с МПС - из гофрированного листа толщиной 1,4 мм при высоте трапециевидных гофров 31,4 мм и шаге между гофрами 320 мм по техническим условиям на профили.

В конструкции контейнеров, изготовляемых на предприятиях Министерства речного флота РСФСР, допускается при его согласии на базе положительных результатов типовых испытаний применение следующих холодногнутых профилей:

для изготовления верхних и нижних балок стенок - швеллера 200 х 60 х 4 мм по ГОСТ 8278-83, для каркаса дверных створок - неравнополочного швеллера 50 х 92 х 60 х 3 мм по ГОСТ 8281-80, балок вилочных проемов - швеллера 160 х 70 х 4 мм по ГОСТ 8278-83, верхней балки дверной рамы - спецпрофиля 145 х 64 х 4 мм по техническим условиям на профили и неравнополочного швеллера 50 х 92 х 60 х 3 мм по ГОСТ 8281-80.

Замену перечисленных профилей другими допускается производить по разрешению министерств заводами-изготовителями при условии, что качественные показатели контейнера, включая металлоемкость, прочность и жесткость конструкции, не будут ухудшены, что должно подтверждаться результатами типовых испытаний по ГОСТ 20260-80.

(Измененная редакция, Изм. N 4).

2.6. Петли створок должны быть литой или штампованной конструкции. По заказу потребителя допускается петли створок изготовлять сварной конструкции и выполнять из толстолистовой прокатной стали с толщиной листа 5 мм по ГОСТ 19903-74.

Запорные устройства контейнера следует изготовлять в соответствии с требованиями ГОСТ 20259-80 и с применением унифицированных для среднетоннажных контейнеров деталей (штанг, кронштейнов, кулачков, рукояток, пломбировочных скоб). Штанги запорных устройств контейнеров разных типоразмеров могут различаться между собой только по высоте. Кронштейны и кулачки могут быть литыми или штампованными.

Пол контейнера следует изготовлять из досок толщиной 35 мм по ГОСТ 8486-86 или из фанеры толщиной не менее 20 мм марок ФП-1 и ФО-1, предназначенной для авто-, вагоно-, контейнеростроения по техническим условиям на фанеру. Требования к древесине - по ГОСТ 20259-80.

Допускается по разрешению МПС применение досок толщиной 28 мм при обеспечении изготовителем контейнеров сплошной проверки досок на соответствие ГОСТ 20259-80 и ГОСТ 8486-80.

Для обеспечения водонепроницаемости дощатого пола доски его или собираемые из них щиты должны стыковаться между собой в четверть, окрашиваться с обеих сторон (при антисептировании только снаружи) и укладываться на металлические элементы основания без сквозных щелей по всему периметру.

(Измененная редакция, Изм. N 2, 3, 4).

2.7. Кровля крыши должна изготовляться из тонколистовой прокатной стали с толщиной листа 1,5 мм - по ГОСТ 19903-74 и ГОСТ 19904-90.

2.8. Обшивку стенок, створок двери и кровлю крыши допускается изготовлять составной. Листы кровли крыши должны стыковаться только на несущих элементах конструкции.

2.9. Сварные швы должны быть ровными, плотными, без шлаковых включений и выполнены преимущественно полуавтоматической, автоматической (в среде углекислого газа) или контактной сваркой. Допускается применять ручную дуговую сварку - по ГОСТ 5264-80 электродами марки Э-42 - по ГОСТ 9467-75.

2.8, 2.9. (Измененная редакция, Изм. N 3).

2.10. Требования безопасности, маркировка, транспортирование и хранение контейнеров - по ГОСТ 20259-80.

2.11. Требования надежности, правила приемки и методы испытаний - по ГОСТ 20260-80.

2.12. Маркировочный номер - по ГОСТ 22377-77.

2.13. Срок службы и гарантийный срок эксплуатации контейнеров - по ГОСТ 20259-80, срок службы до капитального ремонта - 6 лет.

2.10 - 2.13. (Измененная редакция, Изм. N 4.)

(Исключено, Изм. N 3).
