"ГОСТ 8278-83 (СТ СЭВ 105-86). Швеллеры стальные гнутые равнополочные. Сортамент"
(утв. Постановлением Госстандарта СССР от 14.02.1983 N 771)
(ред. от 01.06.1988)


"ГОСТ 8278-83 (СТ СЭВ 105-86). Швеллеры стальные гнутые равнополочные. Сортамент"
(утв. Постановлением Госстандарта СССР от 14.02.1983 N 771)
(ред. от 01.06.1988)

Утвержден и введен в действие
Постановлением Госстандарта СССР
от 14 февраля 1983 г. N 771
ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР
ШВЕЛЛЕРЫ СТАЛЬНЫЕ ГНУТЫЕ РАВНОПОЛОЧНЫЕ
СОРТАМЕНТ
Roll-formed steel channels. Dimensions
ГОСТ 8278-83
(СТ СЭВ 105-86)
Список изменяющих документов
(в ред. Изменения N 1, утв. в октябре 1987 г.,
Изменения N 2, утв. в июне 1988 г.)
Группа В22
ОКП 11 2000
Срок введения
1 января 1984 года
ИНФОРМАЦИОННЫЕ ДАННЫЕ
1. Разработан и внесен Министерством черной металлургии.
Исполнители: Н.М. Воронцов, канд. техн. наук; И.С. Гринь, канд. техн. наук; А.Б. Юрченко, канд. техн. наук; Г.В. Донец, канд. экон. наук; В.А. Ена.
2. Утвержден и введен в действие Постановлением Государственного комитета СССР по стандартам от 14.02.1983 N 771.
3. Стандарт полностью соответствует СТ СЭВ 105-86.
4. Взамен ГОСТ 8278-75.
5. Ссылочные нормативно-технические документы
────────────────────────────────┬─────────────────────────────────
Обозначение НТД, на который │ Номер пункта
дана ссылка │
────────────────────────────────┼─────────────────────────────────
ГОСТ 11474-76 │ 15
6. Ограничение срока действия снято по протоколу 7-95 Межгосударственного Совета по стандартизации, метрологии и сертификации (ИУС 11-95).
7. Переиздание (август 1998 г.) с Изменениями N 1, 2, утвержденными в октябре 1987 г., июне 1988 г. (ИУС 1-88, 11-88).
1. Настоящий стандарт распространяется на стальные гнутые равнополочные швеллеры, изготовляемые на профилегибочных станах из холоднокатаной и горячекатаной рулонной стали обыкновенного качества, углеродистой качественной конструкционной и низколегированной.
Показатели технического уровня, установленные настоящим стандартом, предусмотрены для высшей и первой категории качества.
(Измененная редакция, Изм. N 1, 2).
1а. По точности профилирования швеллеры изготовляют:
высокой точности - А;
повышенной точности - Б;
обычной точности - В.
Требования высокой и повышенной точности профилирования соответствуют высшей категории качества.
(Введен дополнительно, Изм. N 1).

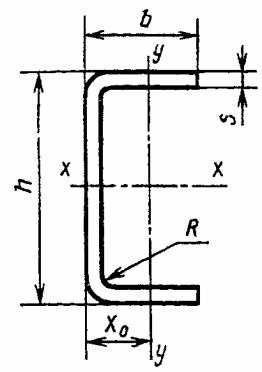

2. Поперечное сечение швеллеров должно соответствовать указанному на чертеже.
- высота стенки; - ширина полки; - толщина швеллера;
- радиус кривизны; - момент сопротивления;
- момент инерции; - радиус инерции; - статический
момент полусечения; - расстояние от оси у - у до наружной
поверхности стенки; - отношение расчетного свеса
полки к толщине швеллера; - отношение
расчетной высоты к толщине швеллера
3. Размеры швеллеров, площадь поперечного сечения, справочные значения величин для осей и масса 1 м швеллера должны соответствовать:
для швеллеров из углеродистой кипящей и полуспокойной стали - указанным в табл. 1;
для швеллеров из углеродистой спокойной и низколегированной стали - указанным в табл. 2.
Таблица 1
───┬───┬───┬─────┬────┬────┬────────┬──────────────────────────────────────────────────────────┬─────
h │ b │ s │ R, │ n │ n │Площадь │ Справочные величины для осей │Масса
│ │ │ не │ │ 1 │сечения,├─────────────────────────────┬──────────────────────┬─────┤1 м,
│ │ │более│ │ │ см2 │ х - х │ у - у │х ,см│кг
───┴───┴───┴─────┤ │ │ ├───────┬───────┬──────┬──────┼───────┬───────┬──────┤ 0 │
мм │ │ │ │I , см4│W , см3│i , см│s ,см3│I , см4│W , см3│i , см│ │
│ │ │ │ х │ х │ х │ x │ у │ у │ у │ │
───┬───┬───┬─────┼────┼────┼────────┼───────┼───────┼──────┼──────┼───────┼───────┼──────┼─────┼─────
25 │26 │2 │3 │10,5│7,5 │1,39 │1,43 │1,14 │1,01 │0,67 │0,96 │0,60 │0,83 │1,00 │1,09
25 │30 │2 │3 │12,5│7,5 │1,55 │1,64 │1,31 │1,03 │0,76 │1,42 │0,78 │0,96 │1,19 │1,22
28 │27 │2,5│4 │8,2 │6,0 │1,81 │2,24 │1,60 │1,11 │0,95 │1,32 │0,80 │0,85 │0,04 │1,42
30 │25 │3 │5 │5,7 │4,7 │2,05 │2,73 │1,82 │1,15 │1,10 │1,24 │0,81 │0,78 │0,96 │1,61
30 │30 │2 │3 │12,5│10,0│1,65 │2,50 │1,67 │1,23 │0,96 │1,53 │0,82 │0,96 │1,12 │1,30
32 │25 │3 │5 │5,7 │5,3 │2,11 │3,20 │2,00 │1,23 │1,23 │1,28 │0,82 │0,78 │0,94 │1,66
32 │32 │2 │3 │13,5│11,0│1,77 │3,08 │1,92 │1,31 │1,10 │1,88 │0,93 │1,03 │1,29 │1,39
38 │95 │2,5│3 │35,8│10,8│5,48 │15,42 │8,12 │1,68 │4,47 │49,26 │9,18 │3,00 │4,13 │4,30
40 │20 │2 │3 │7,5 │15,0│1,45 │3,40 │1,70 │1,53 │1,02 │0,35 │0,40 │0,62 │0,60 │1,14
40 │20 │3 │5 │4,0 │8,0 │2,05 │4,45 │2,23 │1,47 │1,38 │0,75 │0,56 │0,60 │0,66 │1,61
40 │30 │2 │3 │12,5│15,0│1,85 │4,85 │2,42 │1,62 │1,40 │1,72 │0,86 │0,96 │1,01 │1,45
40 │30 │2,5│3 │9,8 │11,6│2,28 │5,83 │2,91 │1,60 │1,66 │2,09 │1,06 │0,96 │1,03 │1,79
40 │40 │2 │3 │17,5│15,0│2,25 │6,29 │3,15 │1,67 │1,78 │3,79 │1,49 │1,30 │1,45 │1,77
40 │40 │2,5│3 │13,8│11,6│2,78 │7,58 │3,79 │1,65 │2,17 │4,63 │1,83 │1,29 │1,47 │2,18
40 │40 │3 │5 │10,7│8,0 │3,25 │8,57 │4,28 │1,62 │2,51 │5,31 │2,14 │1,28 │1,52 │2,55
42 │42 │4 │6 │8,0 │5,5 │4,45 │12,34 │5,88 │1,67 │3,49 │7,80 │3,05 │1,32 │1,65 │3,49
43 │45 │2 │3 │20,0│16,5│2,51 │8,25 │3,84 │1,81 │2,15 │5,38 │1,88 │1,46 │1,64 │1,97
45 │25 │3 │5 │5,7 │9,7 │2,50 │7,29 │3,24 │1,71 │1,99 │1,49 │0,89 │0,77 │0,82 │1,96
45 │31 │2 │3 │13,0│17,5│1,99 │6,55 │2,91 │1,81 │1,68 │1,97 │0,94 │0,99 │1,01 │1,56
48 │70 │5 │7 │11,6│4,8 │8,49 │32,60 │13,58 │1,96 │7,95 │41,22 │10,15 │2,20 │2,94 │6,67
50 │30 │2 │3 │12,5│20,0│2,05 │8,12 │3,25 │1,99 │1,88 │1,87 │0,90 │0,96 │0,92 │1,61
50 │30 │2,5│3 │9,8 │15,6│2,53 │9,82 │3,93 │1,97 │2,30 │2,28 │1,11 │0,95 │0,94 │1,99
50 │32 │2,5│3 │10,6│15,6│2,63 │10,38 │4,15 │1,98 │2,42 │2,72 │1,25 │1,02 │1,02 │2,07
50 │40 │2 │3 │17,5│20,0│2,45 │10,42 │4,17 │2,06 │2,36 │4,13 │1,55 │1,30 │1,34 │1,92
50 │40 │2,5│3 │13,8│15,6│3,03 │12,64 │5,06 │2,04 │2,90 │5,05 │1,92 │1,29 │1,36 │2,38
50 │40 │3 │4 │11,0│12,0│3,58 │14,55 │5,82 │2,02 │3,37 │5,88 │2,26 │1,28 │1,39 │2,81
50 │40 │4 │6 │7,5 │7,5 │4,61 │17,80 │7,12 │1,97 │4,23 │7,35 │2,89 │1,26 │1,48 │3,62
50 │47 │6 │9 │5,3 │3,3 │7,30 │26,62 │10,65 │1,91 │6,54 │15,42 │5,51 │1,45 │1,90 │5,73
50 │50 │2,5│3 │17,8│15,6│3,53 │15,46 │6,18 │2,09 │3,49 │9,31 │2,92 │1,62 │1,81 │2,77
50 │50 │3 │4 │14,3│12,0│4,18 │17,87 │7,15 │2,07 │4,08 │10,89 │3,44 │1,61 │1,84 │3,28
50 │50 │4 │6 │10,0│7,5 │5,40 │22,04 │8,82 │2,02 │5,15 │13,72 │4,44 │1,59 │1,91 │4,24
60 │26 │2,5│4 │7,8 │18,8│2,56 │13,22 │4,41 │2,27 │2,65 │1,61 │0,86 │0,79 │0,73 │2,01
60 │30 │2,5│3 │9,8 │19,6│2,78 │15,07 │5,02 │2,33 │2,97 │2,43 │1,14 │0,93 │0,87 │2,19
60 │30 │3 │5 │7,3 │14,7│3,25 │17,10 │5,70 │2,29 │3,41 │2,80 │1,33 │0,93 │0,90 │2,55
60 │32 │2,5│3 │10,6│19,6│2,89 │15,90 │5,30 │2,34 │3,11 │2,91 │1,29 │1,00 │0,95 │2,26
60 │32 │3 │4 │8,3 │15,3│3,40 │18,31 │6,10 │2,32 │3,62 │3,38 │1,52 │1,00 │0,97 │2,67
60 │32 │4 │6 │5,5 │10,0│4,37 │22,41 │7,47 │2,27 │4,53 │4,22 │1,95 │0,98 │1,03 │3,43
60 │40 │2 │3 │17,5│25,0│2,65 │15,78 │5,26 │2,44 │3,00 │4,49 │1,60 │1,29 │1,25 │2,08
60 │40 │3 │4 │11,0│15,3│3,88 │22,21 │7,40 │2,39 │4,30 │6,31 │2,33 │1,27 │1,30 │3,04
60 │50 │3 │5 │14,0│14,7│4,45 │26,85 │8,95 │2,46 │5,16 │11,60 │3,56 │1,61 │1,74 │3,50
60 │60 │3 │4 │17,7│15,3│5,08 │31,97 │10,66 │2,51 │6,01 │19,26 │5,03 │1,95 │2,17 │3,99
60 │60 │4 │6 │12,5│10,0│6,60 │40,00 │13,33 │2,46 │7,67 │24,55 │6,53 │1,93 │2,24 │5,18
60 │80 │3 │5 │24,0│14,7│6,25 │41,49 │13,83 │2,58 │7,68 │42,02 │8,59 │2,59 │3,11 │4,91
60 │90 │5 │7 │15,6│7,2 │11,09 │69,97 │23,32 │2,51 │13,34 │90,96 │17,18 │2,86 │3,71 │8,71
63 │21 │2,2│3 │7,2 │23,9│2,14 │11,48 │3,64 │2,32 │2,23 │0,80 │0,51 │0,61 │0,52 │1,68
65 │75 │4 │6 │16,2│11,2│8,00 │52,26 │18,23 │2,72 │10,33 │46,88 │10,12 │2,41 │2,87 │6,28
68 │27 │1 │2 │24,0│62,0│1,18 │8,21 │2,41 │2,64 │1,41 │0,82 │0,40 │0,84 │0,65 │0,93
70 │30 │2 │3 │12,5│30,0│2,45 │17,84 │5,10 │2,70 │3,01 │2,10 │0,95 │0,93 │0,79 │1,92
70 │40 │3 │5 │10,7│18,0│4,15 │31,49 │9,00 │2,75 │5,31 │6,64 │2,39 │1,26 │1,22 │3,26
70 │50 │3 │5 │14,0│18,0│4,75 │38,23 │10,92 │2,84 │6,27 │12,32 │3,66 │1,61 │1,64 │3,73
70 │50 │4 │6 │10,0│12,5│6,21 │48,30 │13,80 │2,79 │8,05 │15,77 │4,76 │1,59 │1,69 │4,87
70 │60 │4 │6 │12,5│12,5│7,00 │57,02 │16,29 │2,85 │9,37 │26,12 │6,74 │1,93 │2,13 │5,50
78 │46 │6 │9 │5,16│8,0 │8,86 │77,08 │19,76 │2,95 │12,02 │18,85 │5,87 │1,42 │1,56 │6,96
80 │25 │4 │6 │37,5│15,0│4,61 │37,07 │9,27 │2,84 │5,85 │2,29 │1,25 │2,29 │0,65 │3,61
80 │32 │4 │6 │5,5 │15,0│5,16 │45,16 │11,29 │2,96 │6,91 │4,70 │2,04 │0,95 │0,90 │4,05
80 │35 │4 │6 │6,25│15,0│5,41 │48,63 │12,16 │3,00 │7,37 │6,08 │2,44 │1,06 │1,01 │4,24
80 │40 │2,5│3 │13,8│27,6│3,78 │37,40 │9,35 │3,14 │5,45 │5,98 │2,07 │1,26 │1,12 │2,97
80 │40 │3 │4 │11,0│22,0│4,48 │43,51 │10,88 │3,12 │6,39 │7,00 │2,45 │1,25 │1,44 │3,51
80 │50 │4 │6 │10,0│15,0│6,60 │65,98 │16,50 │3,16 │9,65 │16,60 │4,48 │1,58 │1,60 │5,18
80 │60 │3 │4 │17,7│22,0│5,68 │61,30 │15,32 │3,29 │8,70 │21,46 │5,31 │1,94 │1,96 │4,46
80 │60 │4 │6 │12,5│15,0│7,40 │77,54 │19,38 │3,23 │11,17 │27,53 │6,92 │1,93 │2,02 │5,81
80 │60 │6 │9 │7,5 │8,33│10,66 │105,03 │26,26 │3,14 │15,56 │38,27 │9,91 │1,89 │2,14 │8,37
80 │80 │3 │4 │24,3│22,0│6,88 │79,10 │19,77 │3,39 │11,01 │47,03 │9,11 │2,61 │2,84 │5,40
80 │80 │4 │6 │17,5│15,0│9,0 │100,66 │25,17 │3,34 │14,21 │60,69 │11,91 │2,60 │2,90 │7,07
80 │85 │4 │6 │18,8│15,0│9,41 │106,45 │26,61 │3,36 │14,97 │71,64 │13,35 │2,76 │3,13 │7,38
80 │100│6 │9 │14,2│8,33│15,46 │170,88 │42,72 │3,32 │30,59 │158,47 │26,22 │3,20 │3,96 │12,14
90 │50 │3,5│5 │11,9│20,9│6,20 │78,16 │17,37 │3,55 │10,13 │15,50 │4,42 │1,58 │1,49 │4,87
90 │54 │5 │7 │8,4 │13,2│8,99 │110,99 │24,66 │3,51 │14,57 │25,94 │7,07 │1,70 │1,73 │7,06
90 │100│2,5│4 │37,4│30,8│7,01 │106,27 │23,62 │3,89 │12,94 │75,70 │11,83 │3,29 │3,60 │5,50
100│40 │2,5│3 │13,8│35,6│4,28 │63,16 │12,63 │3,84 │7,47 │6,41 │2,14 │1,22 │1,00 │3,36
100│40 │3 │5 │10,7│28,0│5,05 │73,11 │14,62 │3,80 │8,72 │7,50 │2,53 │1,22 │1,03 │3,97
100│50 │3 │4 │14,3│28,7│5,68 │87,88 │15,57 │3,93 │10,24 │14,05 │3,90 │1,57 │1,39 │4,47
100│50 │4 │6 │10,0│20,0│7,40 │111,44 │22,29 │3,88 │13,15 │18,01 │5,07 │1,56 │1,45 │5,81
100│50 │5 │7 │7,6 │15,2│9,09 │133,39 │26,68 │3,83 │15,93 │21,72 │6,20 │1,55 │1,49 │7,14
100│50 │6 │9 │5,8 │11,7│10,66 │151,84 │30,37 │3,77 │18,39 │25,03 │7,26 │1,53 │1,55 │8,37
100│60 │3 │4 │17,7│28,7│6,28 │111,99 │20,40 │4,03 │11,69 │23,25 │5,52 │1,92 │1,79 │4,93
100│60 │4 │6 │12,5│20,0│8,20 │129,89 │25,98 │3,98 │15,07 │29,93 │7,20 │1,91 │1,84 │6,44
100│80 │3 │4 │24,3│28,7│7,48 │130,23 │26,05 │4,17 │14,60 │51,03 │9,49 │2,61 │2,62 │5,87
100│80 │4 │6 │17,5│20,0│9,80 │166,77 │33,35 │4,12 │18,91 │66,07 │12,43 │2,59 │2,68 │7,70
100│80 │5 │7 │13,6│15,2│12,09 │201,14 │40,23 │4,08 │23,06 │80,47 │15,29 │2,58 │2,74 │9,49
100│100│3 │5 │31,7│28,0│8,65 │157,81 │31,56 │4,27 │17,51 │93,15 │14,37 │3,28 │3,52 │6,79
100│100│6 │9 │14,2│11,7│16,66 │284,56 │56,91 │4,13 │32,49 │173,39 │27,49 │3,22 │3,69 │13,08
100│160│4 │6 │37,5│20,0│16,20 │314,31 │62,86 │4,40 │13,43 │436,25 │45,27 │5,19 │6,36 │12,72
104│20 │2 │3 │7,5 │47,0│2,73 │35,64 │6,85 │3,61 │4,36 │0,73 │0,45 │0,52 │0,37 │1,14
106│50 │4 │6 │10,0│21,5│7,64 │127,90 │24,13 │4,09 │14,28 │18,38 │5,12 │1,55 │1,41 │6,00
108│70 │6 │9 │9,2 │13,0│13,54 │245,48 │45,46 │4,56 │26,69 │66,59 │14,15 │2,22 │2,29 │10,63
110│26 │2,5│3 │8,2 │39,6│3,83 │58,96 │10,72 │3,92 │6,69 │1,93 │0,93 │0,71 │0,53 │3,01
110│50 │4 │6 │10,0│22,5│7,80 │139,63 │25,39 │4,23 │15,05 │18,61 │5,15 │1,54 │1,38 │6,13
110│50 │5 │7 │7,6 │17,2│9,59 │167,57 │30,47 │4,18 │18,27 │22,47 │6,29 │1,53 │1,43 │7,53
110│100│4 │6 │22,5│22,5│11,81 │252,05 │45,83 │4,62 │25,66 │125,87 │19,23 │3,27 │3,46 │9,27
120│25 │4 │6 │3,75│25,0│6,20 │104,42 │17,40 │4,10 │11,25 │2,57 │1,31 │6,44 │0,54 │4,87
120│50 │3 │5 │14,0│34,7│6,25 │133,77 │22,29 │4,63 │13,15 │14,85 │3,99 │1,54 │1,28 │4,91
120│50 │4 │6 │10,0│5,0 │8,20 │171,72 │28,62 │4,57 │11,71 │19,15 │5,21 │1,53 │1,33 │6,44
120│50 │6 │9 │5,8 │15,0│11,86 │236,44 │39,41 │4,46 │24,02 │26,75 │7,48 │1,50 │1,42 │9,31
120│60 │4 │6 │12,5│25,0│9,00 │198,65 │33,11 │4,70 │19,37 │31,91 │7,42 │1,88 │1,70 │7,07
120│60 │5 │7 │9,6 │19,2│11,09 │239,63 │39,94 │4,67 │23,60 │38,73 │9,10 │1,87 │1,74 │8,71
120│60 │6 │9 │7,5 │15,0│13,06 │275,47 │45,91 │4,59 │27,44 │44,95 │10,70 │1,85 │1,80 │10,25
120│70 │5 │7 │11,6│19,2│12,09 │272,71 │45,45 │4,75 │26,48 │59,56 │12,25 │2,22 │2,14 │9,49
120│80 │4 │6 │17,5│25,0│10,60 │252,49 │42,08 │4,88 │24,01 │70,65 │12,84 │2,58 │2,50 │8,32
120│80 │5 │7 │13,6│19,2│13,09 │305,80 │50,97 │4,83 │29,35 │86,20 │15,81 │2,57 │2,55 │10,28
140│40 │2,5│3 │13,8│51,6│5,28 │141,38 │20,20 │5,17 │12,25 │7,04 │2,23 │1,15 │0,84 │4,15
140│40 │3 │5 │10,7│41,3│6,25 │164,66 │23,52 │5,13 │14,37 │8,26 │2,63 │1,15 │0,86 │4,91
140│60 │3 │5 │17,3│41,3│7,45 │220,97 │31,57 │5,45 │18,48 │25,89 │5,79 │1,86 │1,53 │5,85
140│60 │5 │7 │9,6 │23,2│12,09 │345,47 │49,35 │5,34 │29,40 │40,80 │9,32 │1,84 │1,62 │9,49
140│60 │6 │9 │7,5 │18,3│14,26 │393,68 │66,95 │5,29 │34,27 │47,46 │10,97 │1,82 │1,67 │11,20
140│70 │5 │7 │11,6│23,2│13,09 │391,05 │55,86 │5,47 │32,77 │62,87 │12,56 │2,19 │1,99 │10,28
140│80 │4 │6 │17,5│30,0│11,40 │359,42 │51,35 │5,61 │29,52 │74,59 │13,17 │2,56 │2,34 │8,95
140│80 │5 │7 │13,6│23,2│14,09 │436,63 │62,38 │5,57 │36,15 │91,13 │16,23 │2,54 │2,38 │11,06
145│65 │3 │5 │19,0│43,0│7,90 │255,04 │35,18 │5,68 │20,49 │32,69 │6,78 │2,03 │1,68 │6,20
148│25 │4 │6 │3,75│32,0│7,32 │170,34 │24,37 │4,96 │15,99 │2,70 │1,34 │6,07 │4,92 │5,75
160│40 │2 │3 │17,5│75,0│4,65 │158,77 │19,58 │5,84 │12,13 │5,93 │1,83 │1,13 │0,75 │3,65
160│40 │3 │5 │10,7│48,0│6,85 │228,59 │28,57 │5,78 │17,75 │8,55 │2,67 │1,12 │0,80 │5,38
160│40 │5 │7 │5,6 │27,2│11,09 │355,32 │44,31 │5,66 │27,95 │12,23 │4,25 │1,09 │0,89 │8,71
160│50 │2,5│4 │17,4│58,8│6,26 │225,47 │28,18 │6,00 │16,99 │13,68 │3,48 │1,48 │1,07 │4,92
160│50 │4 │6 │10,0│35,0│9,81 │343,12 │42,42 │5,91 │26,06 │20,87 │5,41 │1,46 │1,14 │7,70
160│50 │5 │7 │7,6 │27,2│12,09 │415,41 │51,93 │5,86 │31,82 │25,29 │6,63 │1,45 │1,19 │9,49
160│50 │6 │9 │5,83│21,7│14,26 │479,22 │59,90 │5,80 │37,08 │29,35 │7,80 │1,43 │1,24 │11,20
160│60 │2,5│4 │21,4│58,8│6,76 │256,48 │32,06 │6,16 │18,96 │22,79 │4,96 │1,84 │1,40 │5,31
160│60 │3 │5 │17,3│48,0│8,05 │302,54 │37,82 │6,13 │22,46 │26,95 │5,89 │1,83 │1,42 │6,32
160│60 │4 │6 │12,5│35,0│10,60 │391,80 │48,97 │6,08 │29,18 │34,98 │7,72 │1,82 │1,43 │8,32
160│60 │5 │7 │9,6 │27,2│13,09 │475,49 │59,44 │6,03 │35,70 │42,56 │9,49 │1,80 │1,52 │10,28
160│60 │6 │9 │7,5 │21,7│15,46 │550,41 │68,80 │5,97 │41,60 │49,68 │11,18 │1,79 │1,57 │12,14
160│70 │4 │6 │15,0│35,0│11,40 │440,48 │55,06 │6,21 │32,30 │53,86 │10,40 │2,17 │1,82 │8,95
160│80 │2,5│3 │29,8│59,6│7,78 │319,89 │39,99 │6,41 │22,90 │50,52 │8,59 │2,55 │2,12 │6,11
160│80 │3 │5 │24,0│48,0│9,25 │376,50 │47,06 │6,38 │27,17 │59,79 │10,22 │2,54 │2,15 │7,26
160│80 │4 │6 │17,5│35,0│12,20 │489,16 │61,14 │6,33 │35,42 │78,01 │13,44 │2,53 │2,20 │9,58
160│80 │5 │7 │13,6│27,2│15,09 │595,66 │74,46 │6,28 │43,45 │95,40 │16,57 │2,51 │2,24 │11,85
160│80 │6 │9 │10,8│21,7│17,86 │692,78 │86,60 │6,23 │51,90 │111,72 │19,59 │2,50 │2,30 │14,02
160│100│3 │5 │30,7│48,0│10,45 │452,12 │56,31 │6,56 │31,88 │110,04 │15,59 │3,24 │2,94 │8,28
160│100│6 │9 │14,2│21,7│20,26 │835,14 │104,39 │6,42 │60,18 │207,59 │30,04 │3,20 │3,09 │15,91
160│120│5 │7 │21,6│27,2│19,09 │836,99 │104,50 │6,62 │58,95 │291,01 │35,78 │3,90 │3,87 │14,99
160│120│6 │9 │17,5│21,7│22,66 │977,51 │122,19 │6,57 │69,42 │342,63 │42,45 │3,89 │3,93 │17,79
160│160│6 │9 │24,2│21,7│27,46 │1262,25│157,78 │6,78 │87,90 │750,85 │72,82 │5,23 │5,69 │21,56
170│60 │4 │6 │12,5│37,5│11,00 │452,84 │53,27 │6,41 │31,88 │35,61 │7,78 │1,80 │1,42 │8,64
170│70 │5 │7 │11,6│29,2│14,59 │618,28 │72,74 │6,51 │43,16 │66,99 │12,92 │2,14 │1,81 │11,45
170│70 │6 │9 │9,2 │23,3│17,26 │718,44 │84,52 │6,45 │50,56 │78,32 │15,25 │2,13 │1,86 │13,55
180│40 │3 │5 │10,7│54,7│7,45 │306,23 │34,03 │6,41 │21,22 │8,79 │2,70 │1,00 │0,75 │5,85
180│40 │4 │6 │7,5 │40,0│9,81 │395,47 │43,94 │6,35 │27,64 │11,30 │3,52 │1,07 │0,79 │7,70
180│50 │4 │6 │10,0│40,0│10,60 │457,43 │50,82 │6,57 │31,16 │21,53 │5,48 │1,42 │1,07 │8,32
180│70 │6 │9 │9,2 │25,0│17,85 │823,93 │91,55 │6,79 │54,95 │79,76 │15,38 │2,11 │1,81 │14,02
180│80 │4 │6 │17,5│40,0│13,0 │643,32 │71,48 │7,03 │41,72 │61,01 │13,67 │2,49 │2,07 │10,21
180│80 │5 │7 │13,6│31,2│16,09 │784,86 │87,21 │6,98 │51,24 │99,15 │16,86 │2,48 │2,12 │12,68
180│80 │6 │9 │10,8│25,0│19,08 │914,79 │101,79 │6,93 │60,17 │116,23 │19,94 │2,47 │2,17 │14,96
180│100│5 │7 │17,6│31,2│18,09 │936,03 │104,23 │7,20 │59,99 │184,04 │25,85 │3,19 │2,88 │14,20
180│100│6 │9 │14,2│25,0│21,46 │1096,52│121,84 │7,15 │70,61 │216,45 │30,63 │3,18 │2,93 │16,84
180│130│8 │12 │13,8│17,5│32,82 │1746,62│194,07 │7,29 │111,44│574,59 │65,86 │4,18 │4,28 │25,76
185│100│3 │5 │30,7│56,3│11,20 │626,06 │67,68 │7,48 │38,54 │115,48 │15,93 │3,21 │2,75 │8,79
200│50 │3 │5 │14,0│61,3│8,65 │456,99 │45,70 │7,27 │28,18 │17,09 │4,24 │1,41 │0,97 │6,79
200│50 │4 │6 │10,0│45,0│11,41 │592,95 │59,30 │7,21 │36,67 │22,11 │5,54 │1,39 │1,01 │8,95
200│80 │4 │6 │17,5│45,0│13,81 │823,48 │82,35 │7,72 │48,43 │83,67 │13,86 │2,46 │1,96 │10,83
200│80 │5 │7 │13,6│35,2│17,09 │1006,26│100,63 │7,67 │59,54 │102,45 │17,10 │2,45 │2,01 │13,42
200│80 │6 │9 │10,8│28,3│20,26 │1174,93│117,49 │6,61 │70,00 │120,22 │20,24 │2,44 │2,06 │15,91
200│100│3 │5 │30,7│61,3│11,65 │748,08 │74,81 │8,01 │42,96 │118,41 │16,11 │3,19 │2,65 │9,15
200│100│6 │9 │14,2│28,3│22,66 │1400,08│140,08 │7,86 │81,64 │224,37 │31,14 │3,15 │2,79 │17,79
200│180│6 │9 │27,5│28,3│32,26 │2304,37│230,44 │8,45 │128,20│1122,23│94,54 │5,90 │6,13 │25,33
205│38 │2,5│3 │13,0│77,6│6,81 │351,96 │34,34 │7,19 │21,65 │6,62 │2,08 │0,99 │0,62 │5,34
206│75 │6 │9 │10,0│29,3│20,02 │1200,75│116,58 │7,74 │70,07 │101,09 │17,92 │2,25 │1,86 │15,72
210│57 │4 │6 │11,8│47,5│12,37 │728,59 │69,39 │7,68 │42,45 │32,59 │7,21 │1,62 │1,18 │9,71
250│35 │3 │5 │9,0 │78,0│9,25 │657,45 │52,60 │8,43 │34,41 │6,34 │2,12 │0,83 │0,52 │7,26
250│60 │3 │5 │17,3│78,0│10,75 │886,25 │70,90 │9,08 │43,67 │30,27 │6,19 │1,68 │1,11 │8,44
250│60 │4 │6 │12,5│57,5│14,21 │1156,10│92,49 │9,02 │57,09 │39,37 │8,12 │1,66 │1,15 │11,15
250│60 │5 │7 │9,6 │45,2│17,59 │1413,50│113,08 │8,96 │70,22 │48,01 │9,99 │1,65 │1,19 │13,81
250│60 │6 │9 │7,5 │36,7│20,86 │1650,53│132,04 │8,89 │82,56 │56,16 │11,79 │1,64 │1,24 │16,38
250│125│6 │9 │18,3│36,7│28,66 │2811,72│224,94 │9,90 │130,14│448,01 │49,33 │3,95 │3,42 │22,50
270│100│7 │10 │11,7│33,7│31,11 │3254,41│241,07 │10,23 │143,96│283,03 │37,48 │3,02 │2,45 │24,42
280│60 │3,9│6 │12,8│66,7│15,03 │1495,61│106,83 │9,98 │66,57 │39,47 │8,01 │1,62 │1,07 │11,80
280│140│5 │7 │25,6│51,2│27,09 │3388,17│242,01 │11,18 │138,97│536,69 │52,31 │4,45 │3,74 │21,27
300│80 │6 │9 │10,8│45,0│26,26 │3131,48│208,77 │10,92 │128,15│134,74 │21,25 │2,27 │1,66 │20,62
300│100│8 │12 │10,0│32,5│37,62 │4694,84│312,98 │11,17 │189,27│327,88 │42,94 │2,95 │2,37 │29,53
310│100│6 │9 │14,2│46,7│29,26 │3948,93│54,77 │11,62 │153,02│256,39 │33,01 │2,96 │2,23 │22,97
380│65 │6 │9 │8,3 │58,3│29,26 │4998,26│126,31 │13,07 │166,64│77,71 │14,37 │1,63 │1,09 │22,97
400│95 │8 │12 │9,4 │45,0│44,82 │9179,84│458,99 │14,31 │285,48│305,12 │40,06 │2,61 │1,88 │35,18
410│65 │6 │9 │8,3 │63,3│31,06 │6077,35│293,46 │13,99 │191,27│78,82 │14,45 │1,59 │1,05 │24,38
Таблица 2
───┬───┬───┬─────┬─────┬─────┬────────┬───────────────────────────────────────────────────────────┬─────
h │ b │ s │ R, │ n │ n │ Площадь│ Справочные величины для осей │Масса
│ │ │ не │ │ 1 │сечения,├──────────────────────────────┬──────────────────────┬─────┤1 м,
│ │ │более│ │ │ см2 │ х - х │ у - у │х ,см│ кг
───┴───┴───┴─────┤ │ │ ├───────┬───────┬──────┬───────┼───────┬───────┬──────┤ 0 │
мм │ │ │ │I , см4│W , см3│i , см│s ,см3 │I , см4│W , см3│i , см│ │
│ │ │ │ х │ х │ х │ x │ у │ у │ у │ │
───┬───┬───┬─────┼─────┼─────┼────────┼───────┼───────┼──────┼───────┼───────┼───────┼──────┼─────┼─────
25 │26 │2 │5 │9,5 │5,5 │1,36 │1,37 │1,10 │1,01 │0,64 │0,92 │0,58 │0,82 │1,03 │1,07
25 │30 │2 │5 │11,5 │5,5 │1,52 │1,59 │1,27 │1,02 │0,74 │1,37 │0,77 │0,95 │1,21 │1,19
30 │25 │3 │7 │12,5 │3,3 │2,00 │2,61 │1,74 │1,14 │1,06 │1,19 │0,79 │0,77 │0,99 │1,57
30 │30 │2 │5 │11,5 │8,0 │1,62 │2,42 │1,61 │1,22 │0,93 │1,49 │0,80 │0,96 │1,15 │1,27
38 │95 │2,5│6 │34,6 │8,4 │5,42 │15,18 │7,99 │1,67 │4,43 │48,12 │9,05 │2,98 │4,18 │4,25
40 │20 │2 │5 │6,5 │13,0 │1,42 │3,26 │1,63 │1,52 │0,98 │0,54 │0,39 │0,62 │0,62 │1,11
40 │30 │2 │5 │11,5 │13,0 │1,82 │4,70 │2,35 │1,61 │1,36 │1,68 │0,85 │0,96 │1,03 │1,43
40 │30 │2,5│6 │8,6 │9,2 │2,22 │5,56 │2,78 │1,58 │1,63 │2,01 │1,04 │0,95 │1,06 │1,74
40 │40 │2 │5 │16,5 │13,0 │2,22 │6,15 │3,07 │1,67 │1,74 │3,71 │1,47 │1,29 │1,48 │1,74
40 │40 │2,5│6 │12,6 │9,2 │2,72 │7,33 │3,66 │1,64 │2,10 │4,48 │1,80 │1,28 │1,51 │2,13
40 │40 │3 │7 │10,0 │6,7 │3,20 │8,35 │4,17 │1,61 │2,43 │5,18 │2,11 │1,27 │1,55 │2,51
48 │70 │5 │12 │10,6 │2,8 │8,28 │31,28 │13,03 │1,94 │7,68 │39,21 │9,85 │2,18 │3,02 │6,50
50 │30 │2 │5 │11,5 │18,0 │2,02 │7,89 │3,16 │1,98 │1,81 │1,84 │0,89 │0,93 │0,94 │1,58
50 │30 │2,5│6 │8,6 │13,2 │2,47 │9,40 │3,76 │1,95 │2,22 │2,21 │1,09 │0,95 │0,97 │1,94
50 │40 │2 │5 │16,5 │18,0 │2,42 │10,20 │4,08 │2,05 │2,32 │4,06 │1,54 │1,30 │1,36 │1,90
50 │40 │2,5│6 │12,6 │13,2 │2,97 │12,22 │4,89 │2,03 │2,81 │4,92 │1,89 │1,29 │1,39 │2,33
50 │40 │3 │7 │10,0 │10,0 │3,50 │14,04 │5,62 │2,00 │3,27 │5,71 │2,22 │1,28 │1,43 │2,75
50 │50 │2,5│6 │16,6 │13,2 │3,47 │15,04 │6,02 │2,03 │3,41 │9,09 │2,88 │1,62 │1,84 │2,72
50 │50 │3 │7 │13,3 │10,0 │4,10 │17,36 │6,94 │2,06 │3,98 │10,60 │3,39 │1,61 │1,80 │3,22
50 │50 │4 │10 │9,0 │5,5 │5,27 │21,13 │8,45 │2,00 │4,96 │13,17 │4,33 │1,58 │1,96 │4,13
50 │60 │4 │10 │11,5 │5,5 │6,07 │25,37 │10,15 │2,04 │5,88 │21,92 │6,14 │1,90 │2,43 │4,76
60 │30 │2,5│6 │8,6 │17,2 │2,72 │14,48 │4,83 │2,31 │2,87 │2,38 │1,13 │0,93 │0,89 │2,13
60 │30 │3 │7 │6,7 │13,3 │3,20 │16,61 │5,54 │2,28 │3,33 │2,75 │1,32 │0,93 │0,92 │2,51
60 │32 │2,5│6 │9,4 │17,2 │2,82 │15,30 │5,10 │2,33 │3,01 │2,85 │1,28 │1,00 │0,97 │2,21
60 │32 │3 │7 │7,3 │13,3 │3,32 │17,59 │5,85 │2,30 │3,50 │3,30 │1,50 │1,00 │1,00 │2,61
60 │40 │2 │5 │16,5 │23,0 │2,62 │15,46 │5,15 │2,43 │2,95 │4,36 │1,59 │1,29 │1,27 │2,05
60 │40 │3 │7 │10,0 │13,3 │3,80 │21,49 │7,16 │2,38 │4,19 │6,17 │2,31 │1,27 │1,33 │2,98
60 │50 │3 │7 │13,3 │13,3 │4,40 │26,37 │8,79 │2,45 │5,04 │11,44 │3,53 │1,61 │1,76 │3,45
60 │60 │3 │7 │16,7 │13,3 │5,00 │31,24 │10,41 │2,50 │5,90 │18,87 │4,98 │1,84 │2,21 │3,93
60 │60 │4 │10 │11,5 │8,0 │6,47 │38,70 │12,90 │2,45 │7,43 │23,79 │6,42 │1,92 │2,29 │5,08
60 │90 │5 │12 │14,6 │5,2 │10,88 │67,93 │22,64 │2,50 │13,00 │37,79 │16,28 │2,84 │3,78 │8,54
65 │40 │4 │10 │6,5 │9,2 │5,07 │31,64 │9,74 │2,56 │5,83 │7,94 │3,00 │1,25 │1,35 │3,98
65 │75 │4 │10 │15,2 │9,2 │7,87 │57,73 │17,76 │2,71 │10,10 │45,66 │9,96 │2,41 │2,92 │6,18
70 │40 │3 │7 │10,0 │16,7 │4,10 │30,83 │8,81 │2,74 │5,17 │6,56 │2,36 │1,26 │1,24 │3,22
70 │60 │4 │10 │11,5 │10,5 │6,87 │55,24 │15,78 │2,83 │9,12 │25,45 │6,64 │1,92 │2,17 │5,39
70 │65 │4 │10 │12,7 │10,5 │7,27 │59,60 │17,03 │2,86 │9,78 │31,75 │7,73 │2,09 │2,39 │5,70
78 │46 │6 │14 │4,3 │6,3 │8,60 │72,93 │18,70 │2,91 │14,49 │17,18 │5,75 │1,41 │1,61 │6,75
80 │32 │4 │10 │4,5 │13,0 │5,03 │42,85 │10,71 │2,92 │6,63 │4,58 │2,02 │0,95 │0,93 │3,95
80 │35 │4 │10 │5,2 │13,0 │5,27 │46,32 │11,58 │2,97 │7,09 │5,93 │2,41 │1,06 │1,04 │4,14
80 │40 │2,5│6 │12,6 │25,2 │3,72 │36,34 │9,08 │3,12 │5,32 │5,89 │2,06 │1,26 │1,14 │2,92
80 │40 │3 │7 │10,0 │20,0 │4,40 │42,23 │10,56 │3,10 │6,23 │6,90 │2,42 │1,25 │1,17 │3,45
80 │50 │4 │10 │9,0 │13,0 │6,47 │63,67 │15,92 │3,14 │9,37 │16,22 │4,82 │1,58 │1,63 │5,08
80 │60 │3 │7 │16,7 │20,0 │5,60 │60,03 │15,01 │3,27 │8,55 │21,15 │5,27 │1,94 │1,99 │4,40
80 │60 │4 │10 │11,5 │13,0 │7,27 │75,23 │18,81 │3,22 │10,89 │26,92 │6,83 │1,92 │2,06 │5,70
80 │60 │6 │14 │6,6 │6,6 │10,40 │100,66 │25,17 │3,11 │15,04 │36,99 │9,72 │1,89 │2,19 │8,17
80 │80 │3 │7 │23,3 │20,0 │6,81 │77,82 │19,45 │3,38 │10,86 │46,38 │9,04 │2,61 │2,87 │5,34
80 │80 │4 │10 │16,5 │13,0 │8,87 │98,36 │24,59 │3,33 │13,93 │59,44 │11,77 │2,59 │2,95 │6,96
80 │85 │4 │10 │17,8 │13,0 │9,27 │104,14 │26,03 │3,35 │14,69 │70,19 │13,20 │2,75 │3,18 │7,28
90 │54 │5 │12 │7,4 │11,2 │8,78 │106,44 │23,65 │3,48 │14,07 │25,25 │6,97 │1,70 │1,78 │6,89
90 │115│5 │12 │19,6 │11,2 │14,88 │216,75 │48,17 │3,82 │17,04 │204,49 │29,26 │3,71 │4,51 │11,68
100│40 │2,5│6 │12,6 │33,2 │4,22 │61,52 │12,30 │3,82 │7,31 │6,35 │2,13 │1,23 │1,02 │3,31
100│40 │3 │7 │10,0 │26,7 │5,00 │71,77 │14,35 │3,79 │8,59 │7,44 │2,52 │1,22 │1,04 │3,93
100│50 │3 │7 │13,3 │26,7 │5,60 │85,89 │17,18 │3,92 │10,04 │13,89 │3,87 │1,57 │1,41 │4,40
100│50 │4 │10 │9,0 │18,0 │7,27 │107,86 │21,57 │3,85 │12,80 │17,70 │5,02 │1,56 │1,48 │5,70
100│50 │5 │12 │6,6 │13,2 │8,88 │127,79 │25,56 │3,79 │15,60 │21,21 │6,12 │1,55 │1,54 │6,97
100│50 │7 │18 │3,5 │7,1 │11,73 │156,52 │31,30 │3,65 │20,13 │26,84 │8,07 │1,51 │1,67 │9,21
100│60 │3 │7 │16,7 │26,7 │6,20 │100,01 │20,00 │4,01 │11,50 │22,98 │5,48 │1,92 │1,81 │4,87
100│60 │4 │10 │11,5 │18,0 │8,07 │126,31 │26,26 │3,96 │7,57 │29,42 │7,14 │1,91 │1,88 │6,33
100│80 │3 │7 │23,3 │26,7 │7,40 │128,25 │25,65 │4,14 │14,41 │50,47 │9,43 │2,61 │2,65 │5,81
100│80 │4 │10 │16,5 │18,0 │9,67 │163,19 │32,64 │4,11 │18,56 │65,01 │12,32 │2,59 │2,72 │7,69
100│80 │5 │12 │12,6 │13,2 │11,87 │195,54 │39,11 │4,06 │22,73 │78,73 │15,11 │2,57 │2,98 │9,32
100│120│8 │20 │11,5 │5,5 │24,27 │405,91 │81,18 │4,09 │47,05 │350,77 │49,12 │3,80 │4,86 │19,06
100│160│4 │10 │36,5 │18,0 │16,07 │310,73 │62,15 │4,40 │33,92 │430,44 │44,93 │5,18 │6,42 │12,61
110│26 │2,5│6 │7,0 │37,2 │3,77 │56,98 │10,36 │3,89 │6,51 │1,91 │0,92 │0,71 │0,54 │2,96
110│50 │4 │10 │9,0 │20,5 │7,67 │135,31 │24,60 │4,20 │14,67 │18,32 │5,10 │1,54 │1,41 │6,02
110│50 │5 │12 │6,6 │15,2 │9,38 │160,81 │29,24 │4,14 │17,91 │22,00 │6,23 │1,53 │1,47 │7,36
120│25 │4 │10 │2,75 │23,0 │6,07 │99,29 │16,55 │4,04 │10,83 │2,54 │1,31 │0,65 │0,56 │4,76
120│50 │3 │7 │13,3 │33,3 │6,20 │131,86 │21,98 │4,61 │12,39 │14,36 │3,88 │1,54 │1,29 │4,87
120│60 │4 │10 │11,5 │23,0 │8,87 │193,52 │32,25 │4,67 │18,95 │31,48 │7,36 │1,88 │1,72 │6,96
120│60 │5 │12 │8,6 │17,2 │10,88 │231,60 │38,60 │4,61 │23,31 │38,03 │9,01 │1,87 │1,78 │8,54
120│60 │6 │14 │6,7 │13,3 │12,98 │265,77 │44,29 │4,55 │26,64 │44,06 │10,59 │1,85 │1,41 │10,05
120│75 │4 │10 │15,2 │23,0 │10,07 │233,91 │38,98 │4,82 │22,43 │58,39 │11,28 │2,41 │2,32 │7,90
120│80 │4 │10 │16,5 │23,0 │10,47 │247,37 │41,23 │4,86 │23,59 │69,73 │12,75 │2,58 │2,53 │8,22
120│80 │5 │12 │12,6 │17,2 │12,88 │297,77 │49,63 │4,81 │28,96 │84,70 │15,66 │2,56 │2,59 │10,11
120│90 │7 │18 │9,2 │10,0 │18,79 │428,06 │71,34 │4,77 │41,53 │154,54 │26,45 │2,87 │3,16 │14,75
120│105│8 │20 │9,6 │8,0 │23,47 │543,64 │90,61 │4,81 │52,89 │262,65 │39,80 │3,35 │3,90 │18,43
130│135│8 │20 │13,4 │9,2 │29,07 │834,22 │28,34 │5,36 │73,57 │546,18 │65,35 │4,33 │5,40 │22,82
140│40 │2,5│6 │12,6 │49,2 │5,22 │138,17 │19,74 │5,15 │12,03 │7,00 │2,22 │1,16 │0,85 │4,10
140│60 │4 │10 │11,5 │28,0 │9,67 │278,47 │39,78 │5,37 │23,59 │33,20 │7,54 │1,85 │1,60 │7,59
140│60 │5 │12 │8,6 │21,2 │11,88 │334,59 │47,80 │5,31 │28,94 │40,19 │9,25 │1,84 │1,65 │9,32
140│60 │6 │14 │6,7 │16,7 │14,00 │385,54 │55,08 │5,25 │33,34 │46,69 │10,88 │1,82 │1,71 │10,99
140│70 │5 │12 │10,6 │21,2 │12,88 │380,17 │54,31 │5,43 │32,01 │61,95 │12,46 │2,19 │2,03 │10,11
140│80 │4 │10 │16,5 │28,0 │11,27 │352,48 │50,35 │5,59 │29,03 │73,78 │13,09 │2,56 │2,37 │8,84
140│80 │5 │12 │12,6 │21,2 │13,88 │425,75 │60,82 │5,54 │35,69 │89,81 │16,10 │2,54 │2,42 │10,89
145│65 │3 │7 │18,3 │41,7 │7,25 │252,27 │34,80 │5,67 │20,30 │32,53 │6,77 │2,04 │1,69 │6,16
145│75 │5 │12 │11,6 │22,2 │13,63 │437,50 │60,34 │5,67 │21,73 │76,04 │14,32 │2,36 │2,19 │10,70
160│40 │3 │7 │10,0 │46,7 │6,80 │225,22 │28,15 │5,75 │17,44 │8,51 │2,67 │1,12 │0,81 │5,34
160│40 │5 │12 │4,6 │25,2 │11,88 │401,24 │50,16 │5,81 │27,07 │24,98 │6,59 │1,45 │1,21 │9,32
160│50 │4 │10 │9,0 │33,0 │9,67 │334,07 │41,76 │5,88 │25,50 │20,68 │5,38 │1,46 │1,16 │7,60
160│50 │5 │12 │6,6 │25,2 │11,88 │401,24 │50,16 │5,81 │30,95 │24,98 │6,59 │1,45 │1,21 │9,32
160│60 │3 │7 │16,7 │46,7 │8,00 │299,17 │37,40 │6,11 │22,15 │26,84 │5,88 │1,83 │1,44 │6,28
160│60 │4 │10 │11,5 │33,0 │10,47 │382,75 │48,84 │6,05 │28,62 │34,62 │7,69 │1,82 │1,49 │8,22
160│60 │5 │10 │9,0 │26,0 │12,96 │467,05 │58,38 │6,00 │35,17 │42,25 │9,46 │1,80 │1,53 │10,18
160│60 │6 │14 │6,7 │20,0 │15,20 │533,32 │66,66 │5,92 │40,64 │48,92 │11,11 │1,79 │1,60 │11,93
160│75 │8 │20 │5,8 │13,0 │21,87 │787,44 │98,43 │6,00 │59,73 │115,44 │22,07 │2,30 │2,27 │17,17
160│80 │2,5│6 │28,6 │57,2 │7,72 │315,70 │39,46 │6,40 │22,62 │50,22 │8,56 │2,55 │2,14 │6,06
160│80 │4 │10 │16,5 │33,0 │12,07 │480,12 │60,01 │6,31 │32,86 │77,29 │13,38 │2,53 │2,22 │9,47
160│80 │5 │12 │12,6 │26,0 │14,88 │581,49 │72,69 │6,25 │42,92 │94,24 │16,47 │2,52 │2,52 │11,68
160│120│6 │14 │16,7 │20,0 │22,40 │960,43 │120,05 │6,55 │68,36 │338,38 │42,17 │3,89 │3,98 │17,59
160│160│6 │14 │23,3 │20,0 │27,20 │1245,16│155,65 │6,77 │86,84 │742,04 │72,35 │5,22 │5,74 │21,36
170│70 │5 │12 │10,6 │27,2 │14,38 │602,31 │70,86 │6,47 │42,23 │66,23 │12,84 │2,15 │1,84 │11,29
170│70 │6 │14 │8,3 │21,7 │17,00 │699,18 │62,25 │6,41 │49,44 │77,37 │15,16 │2,13 │1,90 │13,35
180│50 │4 │10 │7,0 │38,0 │10,47 │446,01 │49,56 │6,53 │30,53 │21,37 │5,46 │1,43 │1,09 │8,22
180│70 │5 │12 │10,6 │29,2 │14,88 │690,41 │76,41 │6,81 │46,28 │67,47 │12,95 │2,13 │1,79 │11,68
180│70 │6 │14 │8,3 │23,3 │17,60 │802,37 │79,15 │6,25 │53,77 │78,86 │15,29 │2,12 │1,84 │13,82
180│70 │7 │18 │6,4 │18,5 │20,13 │895,65 │99,52 │6,67 │60,67 │89,12 │17,50 │2,10 │1,91 │15,80
180│80 │4 │10 │16,5 │38,0 │12,87 │631,90 │70,21 │7,01 │41,09 │80,37 │12,61 │2,50 │2,10 │10,10
180│80 │5 │12 │12,6 │29,2 │15,88 │766,99 │85,22 │6,95 │50,65 │98,11 │16,77 │2,49 │2,15 │12,46
180│80 │6 │14 │10,0 │23,3 │18,80 │893,23 │99,25 │6,89 │58,99 │114,93 │19,82 │2,47 │2,20 │14,76
180│80 │8 │20 │6,5 │15,5 │24,27 │1107,95│123,11 │6,76 │74,50 │145,09 │25,58 │2,44 │2,33 │19,05
180│100│5 │12 │16,6 │29,2 │17,88 │920,16 │102,24 │7,17 │59,40 │182,13 │25,71 │3,19 │2,92 │14,03
180│100│6 │14 │13,3 │23,3 │21,20 │1074,96│119,44 │7,12 │69,43 │214,06 │30,46 │3,18 │2,97 │16,64
180│130│8 │20 │12,7 │15,5 │32,27 │1700,06│188,90 │7,26 │108,90 │563,65 │65,19 │4,18 │4,35 │25,33
200│60 │4 │10 │11,5 │43,0 │12,07 │655,73 │65,57 │7,27 │38,89 │37,00 │7,91 │1,75 │1,32 │9,47
200│80 │4 │10 │16,5 │43,0 │13,67 │809,42 │80,94 │7,69 │47,73 │83,09 │13,82 │2,46 │1,99 │10,75
200│80 │5 │12 │12,6 │33,2 │16,88 │984,24 │98,42 │7,64 │58,89 │101,52 │17,03 │2,45 │2,04 │13,25
200│80 │6 │14 │10,0 │26,7 │20,00 │1148,38│114,84 │7,58 │68,69 │119,05 │20,14 │2,44 │2,09 │15,70
200│100│5 │12 │16,6 │33,2 │18,88 │1174,41│117,44 │7,98 │68,64 │188,88 │26,14 │3,16 │2,77 │14,82
200│100│6 │14 │13,3 │16,7 │22,40 │1374,27│137,43 │7,83 │80,33 │222,20 │30,99 │3,15 │2,83 │17,59
200│160│8 │20 │16,5 │18,0 │38,67 │2611,10│261,11 │8,22 │148,48 │1040,10│98,58 │5,19 │5,45 │30,36
205│38 │2,5│6 │11,8 │75,2 │6,74 │345,10 │33,67 │7,15 │21,32 │6,60 │2,00 │0,99 │0,63 │5,29
206│75 │6 │14 │9,2 │27,7 │19,76 │1172,61│113,85 │7,70 │68,72 │100,14 │17,83 │2,25 │1,88 │15,52
210│57 │4 │10 │10,8 │45,5 │12,23 │713,12 │67,92 │7,64 │41,72 │32,39 │7,19 │1,63 │1,20 │9,60
250│25 │3 │7 │6,0 │76,7 │8,60 │557,77 │44,62 │8,05 │30,22 │23,28 │1,08 │0,52 │0,34 │5,75
250│60 │4 │10 │11,5 │55,5 │14,07 │1134,22│90,74 │8,98 │56,22 │391,78 │8,10 │1,67 │1,16 │11,04
250│60 │5 │12 │8,6 │43,2 │17,38 │1379,26│110,34 │8,91 │69,40 │47,70 │9,96 │1,65 │1,21 │13,64
250│60 │6 │14 │6,6 │35,0 │20,60 │1609,27│128,74 │8,84 │80,93 │55,77 │11,76 │1,65 │1,26 │16,17
250│90 │8 │20 │7,8 │24,3 │31,47 │2705,51│216,44 │9,27 │131,56 │227,26 │33,91 │2,69 │2,30 │24,71
250│125│6 │14 │13,6 │17,5 │28,40 │2770,46│221,64 │9,88 │128,51 │444,78 │49,15 │3,96 │3,45 │22,30
270│100│7 │18 │10,7 │31,43│30,63 │3164,20│234,38 │10,16 │140,66 │279,91 │37,28 │3,02 │2,49 │24,04
280│60 │3,9│10 │11,8 │64,7 │14,9 │1488,90│104,92 │9,93 │65,62 │39,30 │7,99 │1,62 │1,08 │11,89
280│60 │6 │14 │6,6 │35,0 │22,40 │2142,56│153,04 │9,78 │97,06 │57,34 │11,89 │1,60 │1,18 │17,58
300│80 │6 │14 │10,0 │43,3 │26,00 │3072,29│204,82 │10,82 │137,45 │134,00 │21,19 │2,27 │1,68 │20,41
310│100│6 │14 │13,3 │45,0 │29,00 │3885,79│250,70 │11,57 │151,02 │255,01 │32,92 │2,97 │2,25 │22,77
Примечание к табл. 1 и 2. Приведенные в таблицах площадь сечения и справочные величины вычислены по номинальным размерам. При вычислении массы 1 м профиля плотность стали принята равной 7,85 г/см3.
(Измененная редакция, Изм. N 2).
4. Предельные отклонения высоты швеллера не должны превышать указанных в табл. 3.
Таблица 3
мм
─────────────────────┬────────────────────────────────────────────
Высота стенки │ Предельные отклонения
швеллера ├────────────────────────────────────────────
│ Точность профилирования
├─────────────────────┬───────────┬──────────
│ высокая при толщине │повышенная │ обычная
├──────────┬──────────┤ │
│ до 2,5 │ св. 2,5 │ │
─────────────────────┼──────────┼──────────┼───────────┼──────────
До 50 включ.│+/- 0,50 │+/- 0,75 │+/- 1,00 │+/- 1,00
Св. 50 до 100 " │+/- 0,75 │+/- 1,25 │+/- 1,30 │+/- 1,50
" 100 " 150 " │+/- 1,25 │+/- 1,50 │+/- 1,50 │+/- 2,00
" 150 │+/- 1,50 │+/- 2,00 │+/- 2,00 │+/- 2,50
5. Предельные отклонения ширины полки не должны превышать указанных в табл. 4.
Таблица 4
мм
─────────────────────┬────────────────────────────────────────────
Ширина полки │ Предельные отклонения
├────────────────────────────────────────────
│ Точность профилирования
├────────────────────┬──────────┬────────────
│ высокая при толщине│повышенная│ обычная
├─────────┬──────────┤ │
│ до 2,5 │ св. 2,5 │ │
─────────────────────┼─────────┼──────────┼──────────┼────────────
До 50 включ.│+/- 0,50 │+/- 1,00 │+/- 1,00 │+/- 1,50
Св. 50 до 100 " │+/- 1,00 │+/- 1,25 │+/- 1,50 │+/- 2,00
" 100 " 150 " │- │+/- 1,50 │+/- 2,00 │+/- 2,50
" 150 │- │+/- 2,00 │+/- 2,50 │+/- 3,00
4; 5. (Измененная редакция, Изм. N 1).
6. (Исключен, Изм. N 2).
7. Предельные отклонения от угла 90° не должны превышать:
+/- 1°30' - при ширине полки до 100 мм;
+/- 1° - при ширине полки свыше 100 мм.
8. Швеллеры изготовляют длиной от 3 до 11,8 м:
мерной длины;
мерной длины с немерными отрезками в количестве не более 7% массы партии;
кратной мерной длины;
кратной мерной длины с немерными отрезками в количестве не более 7% массы партии;
немерной длины.
По требованию потребителя швеллеры изготовляют длиной 12 м.
9. Предельные отклонения по длине швеллеров мерной и кратной мерной длины не должны превышать указанных в табл. 5.
Таблица 5
мм
─────────────────┬────────────────────────────────────────────────
Длина, м │ Предельные отклонения точности порезки
├───────────────────────┬────────────────────────
│ С 01.01.92 │ До 01.01.92
─────────────────┼───────────────────────┼────────────────────────
До 6 │+40 │+40
│ ├────────────────────────
Св. 6 " 7 │ │+80
├───────────────────────┤
" 7 │+40 и +5 на │
│каждый метр длины │
(Измененная редакция, Изм. N 2).
10. Скручивание швеллеров вокруг продольной оси не должно превышать произведения 1° на длину швеллера в метрах, но не более 10°.
11. Кривизна швеллеров не должна превышать 0,1% длины.
12. Волнистость полок швеллеров не должна превышать 2 мм на 1 м.
13. Контроль размеров поперечного сечения швеллеров, а также скручивания и кривизны проводят на расстоянии: при высокой точности профилирования - не менее 80 мм от торцов, повышенной - 100 мм и обычной - 200 мм.
(Измененная редакция, Изм. N 2).
14. Высота швеллера определяется в плоскости на расстоянии, равном значению внешнего радиуса кривизны (R + s).
15. Марки стали и технические требования - по ГОСТ 11474.
(Введен дополнительно, Изм. N 2).
