МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ
ГАЙКИ ШЕСТИГРАННЫЕ СО СФЕРИЧЕСКИМ ТОРЦОМ
КОНСТРУКЦИЯ
Spherical and hexagon nuts. Design
ГОСТ 14727-69
Список изменяющих документов (в ред. Изменения N 1, утв. в июне 1980 г., Изменения N 2, утв. в апреле 1989 г.) |
МКС 25.060.99
Взамен ГОСТ 3392-57,
ГОСТ 4089-57
Постановлением Комитета стандартов, мер и измерительных приборов при Совете Министров СССР от 13 июня 1969 г. N 680 дата введения установлена 01.07.1970.
Ограничение срока действия снято Постановлением Госстандарта СССР от 20.04.1989 N 1027.
Издание (январь 2005 г.) с Изменениями N 1, 2, утвержденными в июне 1980 г., апреле 1989 г. (ИУС 9-80, 7-89).
Настоящий стандарт распространяется на шестигранные гайки со сферическим торцом, предназначенные для станочных приспособлений.
1. Конструкция и размеры гаек должны соответствовать указанным на чертеже и в таблице.
Размеры в мм
───────────┬────────┬──────┬───┬────┬────┬────┬────┬───┬────┬───┬───┬──────
гаек │емость │нение │ │h13 │ │ │ 1 │ 1│ │ 1│ │ кг,
│ │ │ │ │ │ │ │ │ │ │ │ ~=
───────────┼────────┼──────┼───┼────┼────┼────┼────┼───┼────┼───┼───┼──────
7003-0271 │ │ 1 │М6 │ 10 │ 9 │11,5│ - │ 7 │ - │ - │ 9 │0,004
───────────┼────────┼──────┤ ├────┤ ├────┼────┤ ├────┼───┼───┼──────
7003-0272 │ │ 2 │ │ 12 │ │13,8│11,0│ │ 2,5│ 3 │12 │0,006
───────────┼────────┼──────┼───┼────┼────┼────┼────┼───┼────┼───┤ ├──────
7003-0273 │ │ 1 │М8 │ 14 │ 12 │16,2│ - │ 9 │ - │ - │ │0,011
───────────┼────────┼──────┤ │ │ │ ├────┤ ├────┼───┤ ├──────
7003-0274 │ │ 2 │ │ │ │ │13,0│ │ 3,5│ 3 │ │0,010
───────────┼────────┼──────┼───┼────┼────┼────┼────┼───┼────┼───┼───┼──────
7003-0275 │ │ 1 │М10│ 17 │ 15 │19,6│ - │11 │ - │ - │15 │0,021
───────────┼────────┼──────┤ │ │ │ ├────┤ ├────┼───┤ ├──────
7003-0276 │ │ 2 │ │ │ │ │15,5│ │ 4,0│ 4 │ │0,018
───────────┼────────┼──────┼───┼────┼────┼────┼────┼───┼────┼───┼───┼──────
7003-0277 │ │ 1 │М12│ 19 │ 18 │21,9│ - │14 │ - │ - │18 │0,031
───────────┼────────┼──────┤ ├────┤ ├────┼────┤ ├────┼───┤ ├──────
7003-0278 │ │ 2 │ │ 22 │ │25,4│20,0│ │ 5,5│ 5 │ │0,043
───────────┼────────┼──────┼───┼────┼────┼────┼────┼───┼────┼───┼───┼──────
7003-0279 │ │ 1 │М16│ 24 │ 24 │27,7│ - │18 │ - │ - │22 │0,060
───────────┼────────┼──────┤ ├────┤ ├────┼────┤ ├────┼───┤ ├──────
7003-0280 │ │ 2 │ │ 27 │ │31,2│26,0│ │ 6,0│ 6 │ │0,080
───────────┼────────┼──────┼───┼────┼────┼────┼────┼───┼────┼───┼───┼──────
7003-0281 │ │ 1 │М20│ 30 │ 30 │34,6│ - │22 │ - │ - │27 │0,120
───────────┼────────┼──────┤ ├────┤ ├────┼────┤ ├────┼───┤ ├──────
7003-0282 │ │ 2 │ │ 32 │ │35,9│30,0│ │ 6,5│ 6 │ │0,140
───────────┼────────┼──────┼───┼────┼────┼────┼────┼───┼────┼───┼───┼──────
7003-0283 │ │ 1 │М24│ 36 │ 36 │41,6│ - │26 │ - │ - │32 │0,206
───────────┼────────┼──────┤ │ │ │ ├────┤ ├────┼───┤ ├──────
7003-0284 │ │ 2 │ │ │ │ │34,0│ │ 6,5│ 7 │ │0,194
───────────┼────────┼──────┼───┼────┼────┼────┼────┼───┼────┼───┼───┼──────
7003-0285 │ │ 1 │М30│ 46 │ 45 │53,1│ - │32 │ - │ - │40 │0,419
───────────┼────────┼──────┤ │ │ │ ├────┤ ├────┼───┤ ├──────
7003-0286 │ │ 2 │ │ │ │ │45,0│ │ 9,0│ 8 │ │0,404
───────────┼────────┼──────┼───┼────┼────┼────┼────┼───┼────┼───┼───┼──────
7003-0287 │ │ 1 │М36│ 55 │ 54 │63,5│ - │38 │ - │ - │50 │0,715
───────────┼────────┼──────┤ │ │ │ ├────┤ ├────┼───┤ ├──────
7003-0288 │ │ 2 │ │ │ │ │52,0│ │10,0│ 8 │ │0,680
───────────┼────────┼──────┼───┼────┼────┼────┼────┼───┼────┼───┼───┼──────
7003-0289 │ │ 1 │М42│ 65 │ 63 │75,0│ - │45 │ - │ - │58 │1,170
───────────┼────────┤ ├───┼────┼────┼────┤ ├───┤ │ ├───┼──────
7003-0290 │ │ │М48│ 75 │ 72 │86,5│ │52 │ │ │67 │1,800
Пример условного обозначения шестигранной гайки со сферическим торцом исполнение 1, размером d = М6:
Гайка 7003-0271 ГОСТ 14727-69
(Измененная редакция, Изм. N 1, 2).
2. Материал - сталь марки 40Х по ГОСТ 4543-71. Допускается замена на сталь других марок с механическими свойствами не ниже, чем у стали марки 40Х.
3. Твердость - 33 ... 38 HRC.
4. Неуказанные предельные отклонения размеров: Н14; h14,
.
.ИС МЕГАНОРМ: примечание. Взамен ГОСТ 24705-81 Приказом Ростехрегулирования от 02.03.2005 N 36-ст с 1 июля 2005 года введен в действие ГОСТ 24705-2004. |
ИС МЕГАНОРМ: примечание. Взамен ГОСТ 16093-81 Приказом Ростехрегулирования от 02.03.2005 N 39-ст с 1 июля 2005 года введен в действие ГОСТ 16093-2004. |
5. Резьба метрическая - по ГОСТ 24705-81. Поле допуска резьбы - 6Н по ГОСТ 16093-81.
4, 5. (Измененная редакция, Изм. N 2).
6. Размеры фасок для резьбы - по ГОСТ 10549-80.
7. Покрытие - Хим. Окс. прм (обозначение покрытия - по ГОСТ 9.306-85). По соглашению с потребителем допускается применение других видов защитных покрытий.
8. Остальные технические требования - по ГОСТ 1759.0-87.
9. Маркировать: наименование изделия, его обозначение, обозначение настоящего стандарта и товарный знак предприятия-изготовителя. Маркировку нанести на тару или упаковку для партии гаек одного типоразмера.
10. Пример применения шестигранных гаек со сферическим торцом указан в Приложении.
(Введен дополнительно, Изм. N 2).
Справочное

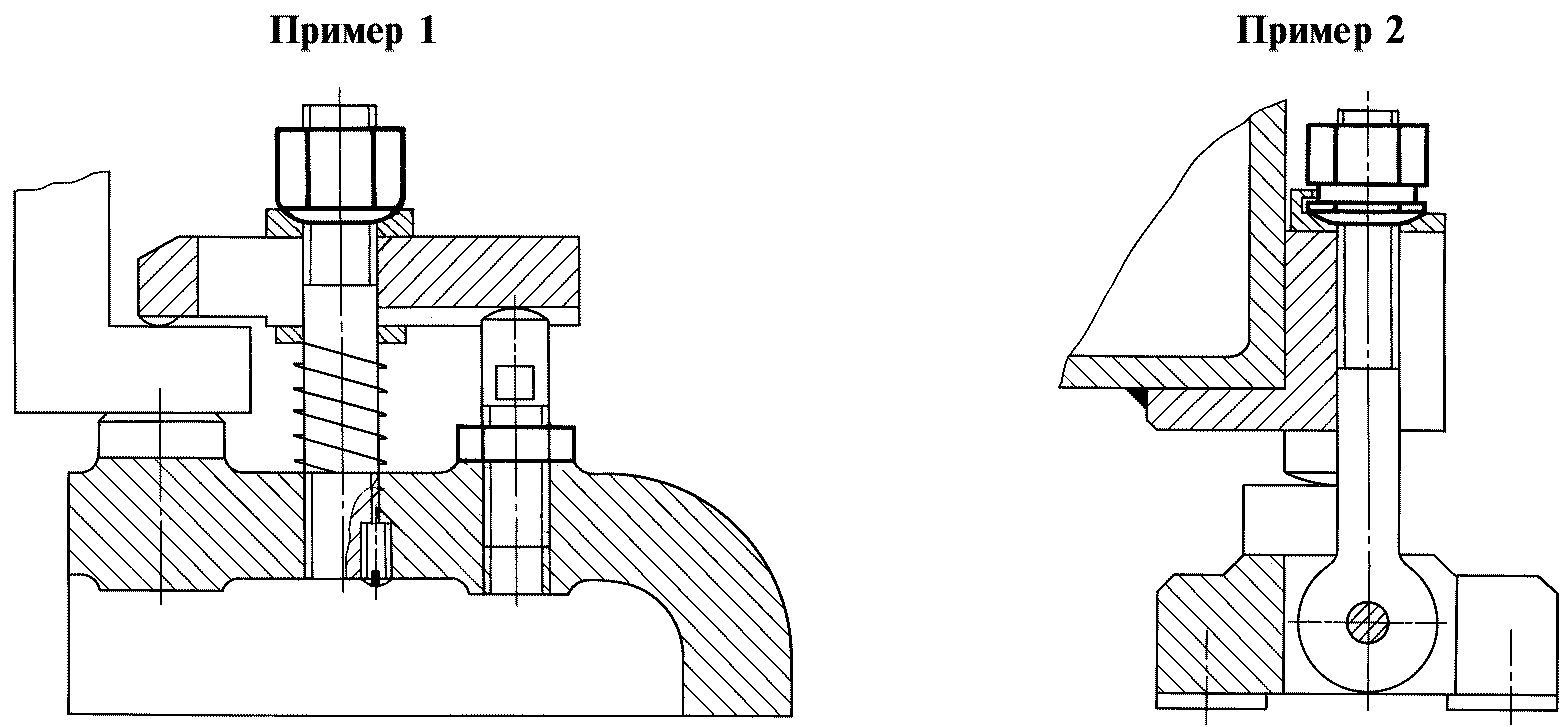

ПРИМЕРЫ
ПРИМЕНЕНИЯ ШЕСТИГРАННЫХ ГАЕК СО СФЕРИЧЕСКИМ ТОРЦОМ
