Название документа
"ГОСТ 13434-68*. Государственный стандарт Союза ССР. Винты нажимные с шестигранной головкой и цилиндрическим концом для станочных приспособлений. Конструкция"
(утв. Госстандартом СССР 02.01.1968)
(ред. от 16.05.1989)
"ГОСТ 13434-68*. Государственный стандарт Союза ССР. Винты нажимные с шестигранной головкой и цилиндрическим концом для станочных приспособлений. Конструкция"
(утв. Госстандартом СССР 02.01.1968)
(ред. от 16.05.1989)
Госстандартом СССР
2 января 1968 г.
ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР
ВИНТЫ НАЖИМНЫЕ С ШЕСТИГРАННОЙ ГОЛОВКОЙ
И ЦИЛИНДРИЧЕСКИМ КОНЦОМ ДЛЯ СТАНОЧНЫХ ПРИСПОСОБЛЕНИЙ
КОНСТРУКЦИЯ
Hexagon head dog point pressure screws for machine
retaining devices. Design
ГОСТ 13434-68*
Список изменяющих документов (в ред. Изменения N 1, утв. в июне 1980 г., Изменения N 2, утв. Постановлением Госстандарта СССР от 16.05.1989 N 1233) |
Взамен ГОСТ 9050-59 в части
винтов с цилиндрическим концом
Срок действия
с 1 января 1969 года
до 1 января 1990 года
Утвержден Комитетом стандартов, мер и измерительных приборов при Совете Министров СССР 2 января 1968 г.
Проверен в 1980 г.
Внесен Министерством тяжелого, энергетического и транспортного машиностроения СССР.
Переиздание (ноябрь 1982 г.) с Изменением N 1, утвержденным в июне 1980 г. (ИУС 9 - 1980 г.).

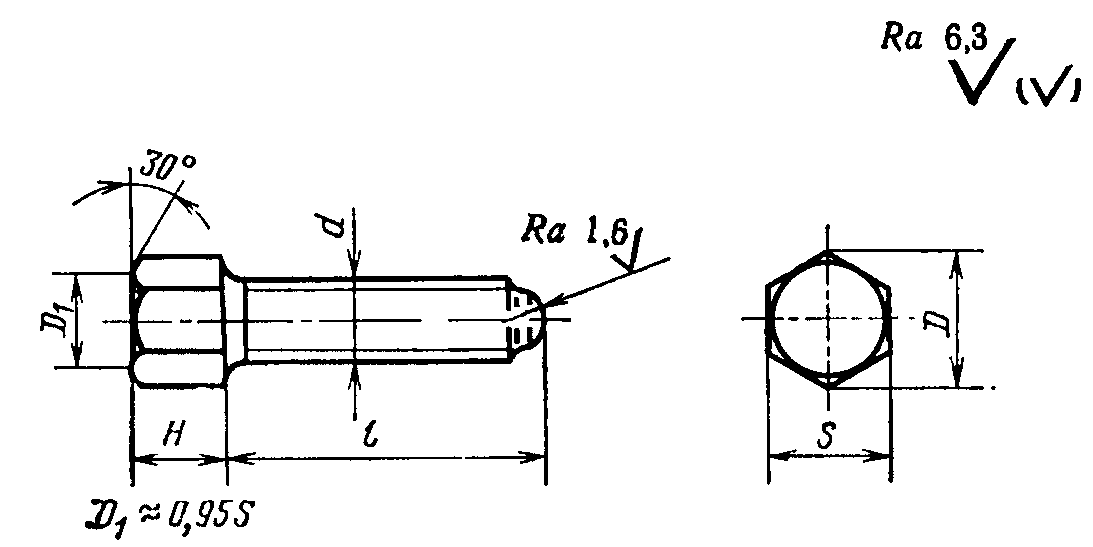

1. Конструкция и размеры нажимных винтов с шестигранной головкой и цилиндрическим концом должны соответствовать указанным на чертеже и в таблице.
(в ред. Изменения N 2, утв. Постановлением
Госстандарта СССР от 16.05.1989 N 1233)
Размеры в мм
─────────┬────────┬────────┬─────┬──────┬──────┬───────┬──────────
ние │емость │ │ │ │ │(пред. │
винтов │ │ │ │ │ │ откл. │
│ │ │ │ │ │по h13)│
─────────┼────────┼────────┼─────┼──────┼──────┼───────┼──────────
7006-0901│ │М6 │20 │8 │11,5 │10 │0,009
─────────┼────────┤ ├─────┤ │ │ ├──────────
0902│ │ │25 │ │ │ │0,010
─────────┼────────┤ ├─────┤ │ │ ├──────────
0903│ │ │32 │ │ │ │0,011
─────────┼────────┤ ├─────┤ │ │ ├──────────
0904│ │ │40 │ │ │ │0,013
─────────┼────────┤ ├─────┤ │ │ ├──────────
0905│ │ │50 │ │ │ │0,014
─────────┼────────┼────────┼─────┼──────┼──────┼───────┼──────────
0906│ │М8 │25 │10 │13,8 │12 │0,018
─────────┼────────┤ ├─────┤ │ │ ├──────────
0907│ │ │32 │ │ │ │0,020
─────────┼────────┤ ├─────┤ │ │ ├──────────
0908│ │ │40 │ │ │ │0,023
─────────┼────────┤ ├─────┤ │ │ ├──────────
0909│ │ │50 │ │ │ │0,026
─────────┼────────┤ ├─────┤ │ │ ├──────────
0910│ │ │60 │ │ │ │0,029
─────────┼────────┼────────┼─────┼──────┼──────┼───────┼──────────
0911│ │М10 │32 │12 │16,2 │14 │0,032
─────────┼────────┤ ├─────┤ │ │ ├──────────
0912│ │ │40 │ │ │ │0,036
─────────┼────────┤ ├─────┤ │ │ ├──────────
0913│ │ │50 │ │ │ │0,041
─────────┼────────┤ ├─────┤ │ │ ├──────────
0914│ │ │60 │ │ │ │0,046
─────────┼────────┤ ├─────┤ │ │ ├──────────
0915│ │ │80 │ │ │ │0,056
─────────┼────────┼────────┼─────┼──────┼──────┼───────┼──────────
0916│ │М12 │40 │16 │19,6 │17 │0,061
─────────┼────────┤ ├─────┤ │ │ ├──────────
0917│ │ │50 │ │ │ │0,069
─────────┼────────┤ ├─────┤ │ │ ├──────────
0918│ │ │60 │ │ │ │0,076
─────────┼────────┤ ├─────┤ │ │ ├──────────
0919│ │ │80 │ │ │ │0,091
─────────┼────────┤ ├─────┤ │ │ ├──────────
0920│ │ │100 │ │ │ │0,106
─────────┼────────┼────────┼─────┼──────┼──────┼───────┼──────────
0921│ │Ml6 │50 │20 │25,4 │22 │0,133
─────────┼────────┤ ├─────┤ │ │ ├──────────
0922│ │ │60 │ │ │ │0,147
─────────┼────────┤ ├─────┤ │ │ ├──────────
0923│ │ │80 │ │ │ │0,174
─────────┼────────┤ ├─────┤ │ │ ├──────────
0924│ │ │100 │ │ │ │0,202
─────────┼────────┤ ├─────┤ │ │ ├──────────
0925│ │ │120 │ │ │ │0,230
─────────┼────────┼────────┼─────┤ │ │ ├──────────
0926│ │Tr │50 │ │ │ │0,124
─────────┼────────┤16 х 4 ├─────┤ │ │ ├──────────
0927│ │ │60 │ │ │ │0,136
─────────┼────────┤ ├─────┤ │ │ ├──────────
0928│ │ │80 │ │ │ │0,161
─────────┼────────┤ ├─────┤ │ │ ├──────────
0929│ │ │100 │ │ │ │0,185
─────────┼────────┤ ├─────┤ │ │ ├──────────
0930│ │ │120 │ │ │ │0,209
(в ред. Изменения N 2, утв. Постановлением Госстандарта СССР от
16.05.1989 N 1233)
─────────┼────────┼────────┼─────┼──────┼──────┼───────┼──────────
0931│ │М20 │60 │25 │31,2 │27 │0,246
─────────┼────────┤ ├─────┤ │ │ ├──────────
0932│ │ │80 │ │ │ │0,288
─────────┼────────┤ ├─────┤ │ │ ├──────────
0933│ │ │100 │ │ │ │0,330
─────────┼────────┤ ├─────┤ │ │ ├──────────
0934│ │ │120 │ │ │ │0,372
─────────┼────────┤ ├─────┤ │ │ ├──────────
0935│ │ │140 │ │ │ │0,414
─────────┼────────┼────────┼─────┤ │ │ ├──────────
0936│ │Tr │60 │ │ │ │0,242
─────────┼────────┤20 х 4 ├─────┤ │ │ ├──────────
0937│ │ │80 │ │ │ │0,282
─────────┼────────┤ ├─────┤ │ │ ├──────────
0938│ │ │100 │ │ │ │0,322
─────────┼────────┤ ├─────┤ │ │ ├──────────
0939│ │ │120 │ │ │ │0,362
─────────┼────────┤ ├─────┤ │ │ ├──────────
0940│ │ │140 │ │ │ │0,402
(в ред. Изменения N 2, утв. Постановлением Госстандарта СССР от
16.05.1989 N 1233)
─────────┼────────┼────────┼─────┼──────┼──────┼───────┼──────────
0941│ │М24 │60 │30 │36,9 │32 │0,382
─────────┼────────┤ ├─────┤ │ │ ├──────────
0942│ │ │80 │ │ │ │0,442
─────────┼────────┤ ├─────┤ │ │ ├──────────
0943│ │ │100 │ │ │ │0,502
─────────┼────────┤ ├─────┤ │ │ ├──────────
0944│ │ │120 │ │ │ │0,562
─────────┼────────┤ ├─────┤ │ │ ├──────────
0945│ │ │140 │ │ │ │0,622
─────────┼────────┤ ├─────┤ │ │ ├──────────
0946│ │ │160 │ │ │ │0,682
─────────┼────────┼────────┼─────┤ │ │ ├──────────
0947│ │Tr │60 │ │ │ │0,402
─────────┼────────┤26 х 5 ├─────┤ │ │ ├──────────
0948│ │ │80 │ │ │ │0,470
─────────┼────────┤ ├─────┤ │ │ ├──────────
0949│ │ │100 │ │ │ │0,538
─────────┼────────┤ ├─────┤ │ │ ├──────────
0950│ │ │120 │ │ │ │0,606
─────────┼────────┤ ├─────┤ │ │ ├──────────
0951│ │ │140 │ │ │ │0,675
─────────┼────────┤ ├─────┤ │ │ ├──────────
0952│ │ │160 │ │ │ │0,743
(в ред. Изменения N 2, утв. Постановлением Госстандарта СССР от
16.05.1989 N 1233)
─────────┼────────┼────────┼─────┼──────┼──────┼───────┼──────────
0953│ │М30 │80 │36 │47,3 │41 │0,806
─────────┼────────┤ ├─────┤ │ │ ├──────────
0954│ │ │100 │ │ │ │0,903
─────────┼────────┤ ├─────┤ │ │ ├──────────
0955│ │ │120 │ │ │ │1,000
─────────┼────────┤ ├─────┤ │ │ ├──────────
0956│ │ │140 │ │ │ │1,096
─────────┼────────┤ ├─────┤ │ │ ├──────────
0957│ │ │160 │ │ │ │1,193
─────────┼────────┤ ├─────┤ │ │ ├──────────
0958│ │ │180 │ │ │ │1,290
─────────┼────────┼────────┼─────┤ │ │ ├──────────
0959│ │Tr │80 │ │ │ │0,831
─────────┼────────┤32 х 6 ├─────┤ │ │ ├──────────
0960│ │ │100 │ │ │ │0,935
─────────┼────────┤ ├─────┤ │ │ ├──────────
0961│ │ │120 │ │ │ │1,040
─────────┼────────┤ ├─────┤ │ │ ├──────────
0962│ │ │140 │ │ │ │1,144
(в ред. Изменения N 2, утв. Постановлением Госстандарта СССР от
16.05.1989 N 1233)
─────────┼────────┼────────┼─────┤ │ │ ├──────────
0963│ │Tr │160 │ │ │ │1,247
─────────┼────────┤32 х 6 ├─────┤ │ │ ├──────────
0964│ │ │180 │ │ │ │1,351
(в ред. Изменения N 2, утв. Постановлением Госстандарта СССР от
16.05.1989 N 1233)
─────────┼────────┼────────┼─────┼──────┼──────┼───────┼──────────
0965│ │М36 │120 │40 │57,7 │50 │1,483
─────────┼────────┤ ├─────┤ │ │ ├──────────
0966│ │ │140 │ │ │ │1,621
─────────┼────────┤ ├─────┤ │ │ ├──────────
0967│ │ │160 │ │ │ │1,758
─────────┼────────┤ ├─────┤ │ │ ├──────────
0968│ │ │180 │ │ │ │1,895
─────────┼────────┤ ├─────┤ │ │ ├──────────
0969│ │ │200 │ │ │ │2,033
─────────┼────────┤ ├─────┤ │ │ ├──────────
0970│ │ │220 │ │ │ │2,171
─────────┼────────┼────────┼─────┼──────┼──────┼───────┼──────────
0971│ │Tr │120 │50 │63,5 │55 │2,013
─────────┼────────┤40 х 6 ├─────┤ │ │ ├──────────
0972│ │ │140 │ │ │ │2,182
─────────┼────────┤ ├─────┤ │ │ ├──────────
0973│ │ │160 │ │ │ │2,351
─────────┼────────┤ ├─────┤ │ │ ├──────────
0974│ │ │180 │ │ │ │2,520
─────────┼────────┤ ├─────┤ │ │ ├──────────
0975│ │ │200 │ │ │ │2,688
─────────┼────────┤ ├─────┤ │ │ ├──────────
0976│ │ │220 │ │ │ │2,857
─────────┼────────┤ ├─────┤ │ │ ├──────────
0977│ │ │250 │ │ │ │3,110
(в ред. Изменения N 2, утв. Постановлением Госстандарта СССР от
16.05.1989 N 1233)
─────────┼────────┼────────┼─────┤ │ │ ├──────────
0978│ │М42 │120 │ │ │ │2,113
─────────┼────────┤ ├─────┤ │ │ ├──────────
0979│ │ │140 │ │ │ │2,300
─────────┼────────┤ ├─────┤ │ │ ├──────────
0980│ │ │160 │ │ │ │2,488
─────────┼────────┤ ├─────┤ │ │ ├──────────
0981│ │ │180 │ │ │ │2,675
─────────┼────────┤ ├─────┤ │ │ ├──────────
0982│ │ │200 │ │ │ │2,863
─────────┼────────┤ ├─────┤ │ │ ├──────────
0983│ │ │220 │ │ │ │3,051
─────────┼────────┤ ├─────┤ │ │ ├──────────
0984│ │ │250 │ │ │ │3,332
─────────┼────────┼────────┼─────┼──────┼──────┼───────┼──────────
0985│ │М48 │160 │60 │75,0 │65 │3,565
─────────┼────────┤ ├─────┤ │ │ ├──────────
0986│ │ │200 │ │ │ │4,064
─────────┼────────┤ ├─────┤ │ │ ├──────────
0987│ │ │250 │ │ │ │4,687
─────────┼────────┤ ├─────┤ │ │ ├──────────
0988│ │ │320 │ │ │ │5,561
─────────┼────────┼────────┼─────┤ │ │ ├──────────
0989│ │Tr │160 │ │ │ │3,640
─────────┼────────┤50 х 8 ├─────┤ │ │ ├──────────
0990│ │ │200 │ │ │ │4,162
─────────┼────────┤ ├─────┤ │ │ ├──────────
0991│ │ │250 │ │ │ │4,815
─────────┼────────┤ ├─────┤ │ │ ├──────────
0992│ │ │320 │ │ │ │5,727
(в ред. Изменения N 2, утв. Постановлением Госстандарта СССР от
16.05.1989 N 1233)
Пример условного обозначения нажимного винта с шестигранной головкой и цилиндрическим концом размерами d = M6, l = 20 мм:
Винт 7006-0901 ГОСТ 13434-68
(Измененная редакция, Изм. N 1.)
2. Материал - сталь марки 45 по ГОСТ 1050-88. Допускается замена на сталь других марок с механическими свойствами не ниже, чем у стали марки 45.
(в ред. Изменения N 2, утв. Постановлением Госстандарта СССР от 16.05.1989 N 1233)
3. Твердость - 35,0 ... 39,5
.
.(в ред. Изменения N 2, утв. Постановлением Госстандарта СССР от 16.05.1989 N 1233)
4. Неуказанные предельные отклонения размеров: h14,
.
.(п. 4 в ред. Изменения N 2, утв. Постановлением Госстандарта СССР от 16.05.1989 N 1233)
ИС МЕГАНОРМ: примечание. Взамен ГОСТ 24705-81 Приказом Ростехрегулирования от 02.03.2005 N 36-ст с 1 июля 2005 года введен в действие ГОСТ 24705-2004. |
ИС МЕГАНОРМ: примечание. Взамен ГОСТ 16093-81 Приказом Ростехрегулирования от 02.03.2005 N 39-ст с 1 июля 2005 года введен в действие ГОСТ 16093-2004. |
5. Резьба метрическая - по ГОСТ 24705-81. Поле допуска резьбы - 6g по ГОСТ 16093-81. Резьба трапецеидальная - по ГОСТ 24737-81. Поле допуска резьбы - 8с по ГОСТ 9562-81.
(в ред. Изменения N 2, утв. Постановлением Госстандарта СССР от 16.05.1989 N 1233)
4, 5. (Измененная редакция, Изм. N 1.)
ИС МЕГАНОРМ: примечание. Взамен ГОСТ 12414-66 Постановлением Госстандарта России от 28.09.1995 N 492 с 1 января 1996 года введен в действие ГОСТ 12414-94. |
5а. Размеры концов винтов - по ГОСТ 12414-66.
(Введен дополнительно, Изм. N 1.)
6. Размеры недорезов для резьбы - по ГОСТ 10549-80.
7. Покрытие - Хим. Окc. прм (обозначение покрытия - по ГОСТ 9.306-85).
(в ред. Изменения N 2, утв. Постановлением Госстандарта СССР от 16.05.1989 N 1233)
По соглашению сторон допускается применение других видов защитных покрытий.
8. Остальные технические требования - по ГОСТ 1759.0-87.
(в ред. Изменения N 2, утв. Постановлением Госстандарта СССР от 16.05.1989 N 1233)
9. Маркировать по ГОСТ 18160-72.
10. Пример применения нажимных винтов с шестигранной головкой и цилиндрическим концом указан в Приложении.
(п. 10 введен Изменением N 2, утв. Постановлением Госстандарта СССР от 16.05.1989 N 1233)
Справочное
ПРИМЕР ПРИМЕНЕНИЯ НАЖИМНЫХ ВИНТОВ С ШЕСТИГРАННОЙ
ГОЛОВКОЙ И ЦИЛИНДРИЧЕСКИМ КОНЦОМ
