ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР
ОСНОВНЫЕ НОРМЫ ВЗАИМОЗАМЕНЯЕМОСТИ
РЕЗЬБА ТРАПЕЦЕИДАЛЬНАЯ ОДНОЗАХОДНАЯ
ОСНОВНЫЕ РАЗМЕРЫ
Basic norms of interchangeability.
Trapezoidal single-start screw thread.
Basic dimensions
ГОСТ 24737-81
(СТ СЭВ 838-78)
Группа Г13
Взамен ГОСТ 9484-73
в части основных размеров
Постановлением Государственного комитета СССР по стандартам от 30 апреля 1981 г. N 2262 срок введения установлен с 01.01.1982.
Разработан Министерством станкостроительной и инструментальной промышленности.
Исполнители: М.А. Палей, Г.С. Кудинова.
Внесен Министерством станкостроительной и инструментальной промышленности.
Зам. министра А.Е. Прокопович.
Утвержден и введен в действие Постановлением Государственного комитета СССР по стандартам от 30 апреля 1981 г. N 2262.
1. Настоящий стандарт распространяется на трапецеидальную однозаходную резьбу с профилем по ГОСТ 9484-81, диаметрами и шагами по ГОСТ 24738-81 и устанавливает номинальные диаметры резьбы.
Стандарт полностью соответствует СТ СЭВ 838-78.
2. Номинальные диаметры резьбы должны соответствовать указанным на чертеже и в таблице.

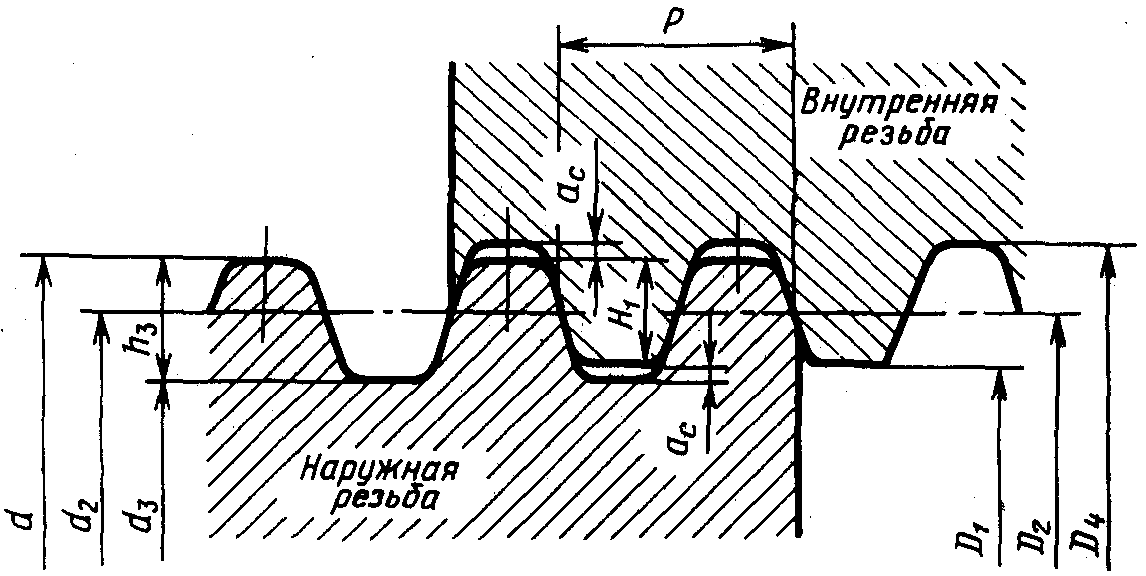

d - наружный диаметр наружной резьбы (винта);
- средний диаметр наружной резьбы;
- внутренний диаметр наружной резьбы;
- внутренний диаметр внутренней резьбы (гайки);
- средний диаметр внутренней резьбы;
- наружный диаметр внутренней резьбы;
P - шаг резьбы;
- зазор по вершине резьбы;
- высота профиля наружной резьбы;
- рабочая высота профиля резьбы.
мм
─────────────┬───────┬────────────────────────────────────────────
Номинальный │ Шаг P │ Диаметр резьбы
диаметр │ ├─────────────────┬────────┬─────────────────
резьбы d │ │ наружный │средний │ внутренний
│ ├────────┬────────┼────────┼────────┬────────
│ │ d │ D │d = D │ d │ D
│ │ │ 4 │ 2 2 │ 3 │ 1
─────────────┼───────┼────────┼────────┼────────┼────────┼────────
8 │ 1,5 │ 8,000 │ 8,300 │ 7,250 │ 6,200 │ 6,500
│ 2 │ 8,000 │ 8,500 │ 7,000 │ 5,500 │ 6,000
─────────────┼───────┼────────┼────────┼────────┼────────┼────────
9 │ 1,5 │ 9,000 │ 9,300 │ 8,250 │ 7,200 │ 7,500
│ 2 │ 9,000 │ 9,500 │ 8,000 │ 6,500 │ 7,000
─────────────┼───────┼────────┼────────┼────────┼────────┼────────
10 │ 1,5 │ 10,000 │ 10,300 │ 9,250 │ 8,200 │ 8,500
│ 2 │ 10,000 │ 10,500 │ 9,000 │ 7,500 │ 8,000
─────────────┼───────┼────────┼────────┼────────┼────────┼────────
11 │ 2 │ 11,000 │ 11,500 │ 10,000 │ 8,500 │ 9,000
│ 3 │ 11,000 │ 11,500 │ 9,500 │ 7,500 │ 8,000
─────────────┼───────┼────────┼────────┼────────┼────────┼────────
12 │ 2 │ 12,000 │ 12,500 │ 11,000 │ 9,500 │ 10,000
│ 3 │ 12,000 │ 12,500 │ 10,500 │ 8,500 │ 9,000
─────────────┼───────┼────────┼────────┼────────┼────────┼────────
14 │ 2 │ 14,000 │ 14,500 │ 13,000 │ 11,500 │ 12,000
│ 3 │ 14,000 │ 14,500 │ 12,500 │ 10,500 │ 11,000
─────────────┼───────┼────────┼────────┼────────┼────────┼────────
16 │ 2 │ 16,000 │ 16,500 │ 15,000 │ 13,500 │ 14,000
│ 4 │ 16,000 │ 16,500 │ 14,000 │ 11,500 │ 12,000
─────────────┼───────┼────────┼────────┼────────┼────────┼────────
18 │ 2 │ 18,000 │ 18,500 │ 17,000 │ 15,500 │ 16,000
│ 4 │ 18,000 │ 18,500 │ 16,000 │ 13,500 │ 14,000
─────────────┼───────┼────────┼────────┼────────┼────────┼────────
20 │ 2 │ 20,000 │ 20,500 │ 19,000 │ 17,500 │ 18,000
│ 4 │ 20,000 │ 20,500 │ 18,000 │ 15,500 │ 16,000
─────────────┼───────┼────────┼────────┼────────┼────────┼────────
22 │ 2 │ 22,000 │ 22,500 │ 21,000 │ 19,500 │ 20,000
│ 3 │ 22,000 │ 22,500 │ 20,500 │ 18,500 │ 19,000
│ 5 │ 22,000 │ 22,500 │ 19,500 │ 16,500 │ 17,000
│ 8 │ 22,000 │ 23,000 │ 18,000 │ 13,000 │ 14,000
─────────────┼───────┼────────┼────────┼────────┼────────┼────────
24 │ 2 │ 24,000 │ 24,500 │ 23,000 │ 21,500 │ 22,000
│ 3 │ 24,000 │ 24,500 │ 22,500 │ 20,500 │ 21,000
│ 5 │ 24,000 │ 24,500 │ 21,500 │ 18,500 │ 19,000
│ 8 │ 24,000 │ 25,000 │ 20,000 │ 15,000 │ 16,000
─────────────┼───────┼────────┼────────┼────────┼────────┼────────
26 │ 2 │ 26,000 │ 26,500 │ 25,000 │ 23,500 │ 24,000
│ 3 │ 26,000 │ 26,500 │ 24,500 │ 22,500 │ 23,000
│ 5 │ 26,000 │ 26,500 │ 23,500 │ 20,500 │ 21,000
│ 8 │ 26,000 │ 27,000 │ 22,000 │ 17,000 │ 18,000
─────────────┼───────┼────────┼────────┼────────┼────────┼────────
28 │ 2 │ 28,000 │ 28,500 │ 27,000 │ 25,500 │ 26,000
│ 3 │ 28,000 │ 28,500 │ 26,500 │ 24,500 │ 25,000
│ 5 │ 28,000 │ 28,500 │ 25,500 │ 22,500 │ 23,000
│ 8 │ 28,000 │ 29,000 │ 24,000 │ 19,000 │ 20,000
─────────────┼───────┼────────┼────────┼────────┼────────┼────────
30 │ 3 │ 30,000 │ 30,500 │ 28,500 │ 26,500 │ 27,000
│ 6 │ 30,000 │ 31,000 │ 27,000 │ 23,000 │ 24,000
│ 10 │ 30,000 │ 31,000 │ 25,000 │ 19,000 │ 20,000
─────────────┼───────┼────────┼────────┼────────┼────────┼────────
32 │ 3 │ 32,000 │ 32,500 │ 30,500 │ 28,500 │ 29,000
│ 6 │ 32,000 │ 33,000 │ 29,000 │ 25,000 │ 26,000
│ 10 │ 32,000 │ 33,000 │ 27,000 │ 21,000 │ 22,000
─────────────┼───────┼────────┼────────┼────────┼────────┼────────
34 │ 3 │ 34,000 │ 34,500 │ 32,500 │ 30,500 │ 31,000
│ 6 │ 34,000 │ 35,000 │ 31,000 │ 27,000 │ 28,000
│ 10 │ 34,000 │ 35,000 │ 29,000 │ 23,000 │ 24,000
─────────────┼───────┼────────┼────────┼────────┼────────┼────────
36 │ 3 │ 36,000 │ 36,500 │ 34,500 │ 32,500 │ 33,000
│ 6 │ 36,000 │ 37,000 │ 33,000 │ 29,000 │ 30,000
│ 10 │ 36,000 │ 37,000 │ 31,000 │ 25,000 │ 26,000
─────────────┼───────┼────────┼────────┼────────┼────────┼────────
38 │ 3 │ 38,000 │ 38,500 │ 36,500 │ 34,500 │ 35,000
│ 6 │ 38,000 │ 39,000 │ 35,000 │ 31,000 │ 32,000
│ 7 │ 38,000 │ 39,000 │ 34,500 │ 30,000 │ 31,000
│ 10 │ 38,000 │ 39,000 │ 33,000 │ 27,000 │ 28,000
─────────────┼───────┼────────┼────────┼────────┼────────┼────────
40 │ 3 │ 40,000 │ 40,500 │ 38,500 │ 36,500 │ 37,000
│ 6 │ 40,000 │ 41,000 │ 37,000 │ 33,000 │ 34,000
│ 7 │ 40,000 │ 41,000 │ 36,500 │ 32,000 │ 33,000
│ 10 │ 40,000 │ 41,000 │ 35,000 │ 29,000 │ 30,000
─────────────┼───────┼────────┼────────┼────────┼────────┼────────
42 │ 3 │ 42,000 │ 42,500 │ 40,500 │ 38,500 │ 39,000
│ 6 │ 42,000 │ 43,000 │ 39,000 │ 35,000 │ 36,000
│ 7 │ 42,000 │ 43,000 │ 38,500 │ 34,000 │ 35,000
│ 10 │ 42,000 │ 43,000 │ 37,000 │ 31,000 │ 32,000
─────────────┼───────┼────────┼────────┼────────┼────────┼────────
44 │ 3 │ 44,000 │ 44,500 │ 42,500 │ 40,500 │ 41,000
│ 7 │ 44,000 │ 45,000 │ 40,500 │ 36,000 │ 37,000
│ 8 │ 44,000 │ 45,000 │ 40,000 │ 35,000 │ 36,000
│ 12 │ 44,000 │ 45,000 │ 38,000 │ 31,000 │ 32,000
─────────────┼───────┼────────┼────────┼────────┼────────┼────────
46 │ 3 │ 46,000 │ 46,500 │ 44,500 │ 42,500 │ 43,000
│ 8 │ 46,000 │ 47,000 │ 42,000 │ 37,000 │ 38,000
│ 12 │ 46,000 │ 47,000 │ 40,000 │ 33,000 │ 34,000
─────────────┼───────┼────────┼────────┼────────┼────────┼────────
48 │ 3 │ 48,000 │ 48,500 │ 46,500 │ 44,500 │ 45,000
│ 8 │ 48,000 │ 49,000 │ 44,000 │ 39,000 │ 40,000
│ 12 │ 48,000 │ 49,000 │ 42,000 │ 35,000 │ 36,000
─────────────┼───────┼────────┼────────┼────────┼────────┼────────
50 │ 3 │ 50,000 │ 50,500 │ 48,500 │ 46,500 │ 47,000
│ 8 │ 50,000 │ 51,000 │ 46,000 │ 41,000 │ 42,000
│ 12 │ 50,000 │ 51,000 │ 44,000 │ 37,000 │ 38,000
─────────────┼───────┼────────┼────────┼────────┼────────┼────────
52 │ 3 │ 52,000 │ 52,500 │ 50,500 │ 48,500 │ 49,000
│ 8 │ 52,000 │ 53,000 │ 48,000 │ 43,000 │ 44,000
│ 12 │ 52,000 │ 53,000 │ 46,000 │ 39,000 │ 40,000
─────────────┼───────┼────────┼────────┼────────┼────────┼────────
55 │ 3 │ 55,000 │ 55,500 │ 53,500 │ 51,500 │ 52,000
│ 8 │ 55,000 │ 56,000 │ 51,000 │ 46,000 │ 47,000
│ 9 │ 55,000 │ 56,000 │ 50,500 │ 45,000 │ 46,000
│ 12 │ 55,000 │ 56,000 │ 49,000 │ 42,000 │ 43,000
│ 14 │ 55,000 │ 57,000 │ 48,000 │ 39,000 │ 41,000
─────────────┼───────┼────────┼────────┼────────┼────────┼────────
60 │ 3 │ 60,000 │ 60,500 │ 58,500 │ 56,500 │ 57,000
│ 8 │ 60,000 │ 61,000 │ 56,000 │ 51,000 │ 52,000
│ 9 │ 60,000 │ 61,000 │ 55,500 │ 50,000 │ 51,000
│ 12 │ 60,000 │ 61,000 │ 54,000 │ 47,000 │ 48,000
│ 14 │ 60,000 │ 62,000 │ 53,000 │ 44,000 │ 46,000
─────────────┼───────┼────────┼────────┼────────┼────────┼────────
65 │ 4 │ 65,000 │ 65,500 │ 63,000 │ 60,500 │ 61,000
│ 10 │ 65,000 │ 66,000 │ 60,000 │ 54,000 │ 55,000
│ 16 │ 65,000 │ 67,000 │ 57,000 │ 47,000 │ 49,000
─────────────┼───────┼────────┼────────┼────────┼────────┼────────
70 │ 4 │ 70,000 │ 70,500 │ 68,000 │ 65,500 │ 66,000
│ 10 │ 70,000 │ 71,000 │ 65,000 │ 59,000 │ 60,000
│ 16 │ 70,000 │ 72,000 │ 62,000 │ 52,000 │ 54,000
─────────────┼───────┼────────┼────────┼────────┼────────┼────────
75 │ 4 │ 75,000 │ 75,500 │ 73,000 │ 70,500 │ 71,000
│ 10 │ 75,000 │ 76,000 │ 70,000 │ 64,000 │ 65,000
│ 16 │ 75,000 │ 77,000 │ 67,000 │ 57,000 │ 59,000
─────────────┼───────┼────────┼────────┼────────┼────────┼────────
80 │ 4 │ 80,000 │ 80,500 │ 78,000 │ 75,500 │ 76,000
│ 10 │ 80,000 │ 81,000 │ 75,000 │ 69,000 │ 70,000
│ 16 │ 80,000 │ 82,000 │ 72,000 │ 62,000 │ 64,000
─────────────┼───────┼────────┼────────┼────────┼────────┼────────
85 │ 4 │ 85,000 │ 85,500 │ 83,000 │ 80,500 │ 81,000
│ 5 │ 85,000 │ 85,500 │ 82,500 │ 79,500 │ 80,000
│ 12 │ 85,000 │ 86,000 │ 79,000 │ 72,000 │ 73,000
│ 18 │ 85,000 │ 87,000 │ 76,000 │ 65,000 │ 67,000
│ 20 │ 85,000 │ 87,000 │ 75,000 │ 63,000 │ 65,000
─────────────┼───────┼────────┼────────┼────────┼────────┼────────
90 │ 4 │ 90,000 │ 90,500 │ 88,000 │ 85,500 │ 86,000
│ 5 │ 90,000 │ 90,500 │ 87,500 │ 84,500 │ 85,000
│ 12 │ 90,000 │ 91,000 │ 84,000 │ 77,000 │ 78,000
│ 18 │ 90,000 │ 92,000 │ 81,000 │ 70,000 │ 72,000
│ 20 │ 90,000 │ 92,000 │ 80,000 │ 68,000 │ 70,000
─────────────┼───────┼────────┼────────┼────────┼────────┼────────
95 │ 4 │ 95,000 │ 95,500 │ 93,000 │ 90,500 │ 91,000
│ 5 │ 95,000 │ 95,500 │ 92,500 │ 89,500 │ 90,000
│ 12 │ 95,000 │ 96,000 │ 89,000 │ 82,000 │ 83,000
│ 18 │ 95,000 │ 97,000 │ 86,000 │ 75,000 │ 77,000
│ 20 │ 95,000 │ 97,000 │ 85,000 │ 73,000 │ 75,000
─────────────┼───────┼────────┼────────┼────────┼────────┼────────
100 │ 4 │100,000 │100,500 │ 98,000 │ 95,500 │ 96,000
│ 5 │100,000 │100,500 │ 97,500 │ 94,500 │ 95,000
│ 12 │100,000 │101,000 │ 94,000 │ 87,000 │ 88,000
│ 20 │100,000 │102,000 │ 90,000 │ 78,000 │ 80,000
─────────────┼───────┼────────┼────────┼────────┼────────┼────────
110 │ 4 │110,000 │110,500 │108,000 │105,500 │106,000
│ 5 │110,000 │110,500 │107,500 │104,500 │105,000
│ 12 │110,000 │111,000 │104,000 │ 97,000 │ 98,000
│ 20 │110,000 │112,000 │100,000 │ 88,000 │ 90,000
─────────────┼───────┼────────┼────────┼────────┼────────┼────────
120 │ 6 │120,000 │121,000 │117,000 │113,000 │114,000
│ 14 │120,000 │122,000 │113,000 │104,000 │106,000
│ 16 │120,000 │122,000 │112,000 │102,000 │104,000
│ 22 │120,000 │122,000 │109,000 │ 96,000 │ 98,000
│ 24 │120,000 │122,000 │108,000 │ 94,000 │ 96,000
─────────────┼───────┼────────┼────────┼────────┼────────┼────────
130 │ 6 │130,000 │131,000 │127,000 │123,000 │124,000
│ 14 │130,000 │132,000 │123,000 │114,000 │116,000
│ 16 │130,000 │132,000 │122,000 │112,000 │114,000
│ 22 │130,000 │132,000 │119,000 │106,000 │108,000
│ 24 │130,000 │132,000 │118,000 │104,000 │106,000
─────────────┼───────┼────────┼────────┼────────┼────────┼────────
140 │ 6 │140,000 │141,000 │137,000 │133,000 │134,000
│ 14 │140,000 │142,000 │133,000 │124,000 │126,000
│ 16 │140,000 │142,000 │132,000 │122,000 │124,000
│ 24 │140,000 │142,000 │128,000 │114,000 │116,000
─────────────┼───────┼────────┼────────┼────────┼────────┼────────
150 │ 6 │150,000 │151,000 │147,000 │143,000 │144,000
│ 16 │150,000 │152,000 │142,000 │132,000 │134,000
│ 24 │150,000 │152,000 │138,000 │124,000 │126,000
─────────────┼───────┼────────┼────────┼────────┼────────┼────────
160 │ 6 │160,000 │161,000 │157,000 │153,000 │154,000
│ 8 │160,000 │161,000 │156,000 │151,000 │152,000
│ 16 │160,000 │162,000 │152,000 │142,000 │144,000
│ 24 │160,000 │162,000 │148,000 │134,000 │136,000
│ 28 │160,000 │162,000 │146,000 │130,000 │132,000
─────────────┼───────┼────────┼────────┼────────┼────────┼────────
170 │ 6 │170,000 │171,000 │167,000 │163,000 │164,000
│ 8 │170,000 │171,000 │166,000 │161,000 │162,000
│ 16 │170,000 │172,000 │162,000 │152,000 │154,000
│ 24 │170,000 │172,000 │158,000 │144,000 │146,000
│ 28 │170,000 │172,000 │156,000 │140,000 │142,000
─────────────┼───────┼────────┼────────┼────────┼────────┼────────
180 │ 8 │180,000 │181,000 │176,000 │171,000 │172,000
│ 18 │180,000 │182,000 │171,000 │160,000 │162,000
│ 20 │180,000 │182,000 │170,000 │158,000 │160,000
│ 28 │180,000 │182,000 │166,000 │150,000 │152,000
│ 32 │180,000 │182,000 │164,000 │146,000 │148,000
─────────────┼───────┼────────┼────────┼────────┼────────┼────────
190 │ 8 │190,000 │191,000 │186,000 │181,000 │182,000
│ 18 │190,000 │192,000 │181,000 │170,000 │172,000
│ 20 │190,000 │192,000 │180,000 │168,000 │170,000
│ 32 │190,000 │192,000 │174,000 │156,000 │158,000
─────────────┼───────┼────────┼────────┼────────┼────────┼────────
200 │ 8 │200,000 │201,000 │196,000 │191,000 │192,000
│ 10 │200,000 │201,000 │195,000 │189,000 │190,000
│ 18 │200,000 │202,000 │191,000 │180,000 │182,000
│ 20 │200,000 │202,000 │190,000 │178,000 │180,000
│ 32 │200,000 │202,000 │184,000 │166,000 │168,000
─────────────┼───────┼────────┼────────┼────────┼────────┼────────
210 │ 8 │210,000 │211,000 │206,000 │201,000 │202,000
│ 10 │210,000 │211,000 │205,000 │199,000 │200,000
│ 20 │210,000 │212,000 │200,000 │188,000 │190,000
│ 32 │210,000 │212,000 │194,000 │176,000 │178,000
│ 36 │210,000 │212,000 │192,000 │172,000 │174,000
─────────────┼───────┼────────┼────────┼────────┼────────┼────────
220 │ 8 │220,000 │221,000 │216,000 │211,000 │212,000
│ 10 │220,000 │221,000 │215,000 │209,000 │210,000
│ 20 │220,000 │222,000 │210,000 │198,000 │200,000
│ 32 │220,000 │222,000 │204,000 │186,000 │188,000
│ 36 │220,000 │222,000 │202,000 │182,000 │184,000
─────────────┼───────┼────────┼────────┼────────┼────────┼────────
230 │ 8 │230,000 │231,000 │226,000 │221,000 │222,000
│ 20 │230,000 │232,000 │220,000 │208,000 │210,000
│ 36 │230,000 │232,000 │212,000 │192,000 │194,000
─────────────┼───────┼────────┼────────┼────────┼────────┼────────
240 │ 8 │240,000 │241,000 │236,000 │231,000 │232,000
│ 12 │240,000 │241,000 │234,000 │227,000 │228,000
│ 22 │240,000 │242,000 │229,000 │216,000 │218,000
│ 24 │240,000 │242,000 │228,000 │214,000 │216,000
│ 36 │240,000 │242,000 │222,000 │202,000 │204,000
│ 40 │240,000 │242,000 │220,000 │198,000 │200,000
─────────────┼───────┼────────┼────────┼────────┼────────┼────────
250 │ 12 │250,000 │251,000 │244,000 │237,000 │238,000
│ 22 │250,000 │252,000 │239,000 │226,000 │228,000
│ 24 │250,000 │252,000 │238,000 │224,000 │226,000
│ 40 │250,000 │252,000 │230,000 │208,000 │210,000
─────────────┼───────┼────────┼────────┼────────┼────────┼────────
260 │ 12 │260,000 │261,000 │254,000 │247,000 │248,000
│ 22 │260,000 │262,000 │249,000 │236,000 │238,000
│ 24 │260,000 │262,000 │248,000 │234,000 │236,000
│ 40 │260,000 │262,000 │240,000 │218,000 │220,000
─────────────┼───────┼────────┼────────┼────────┼────────┼────────
270 │ 12 │270,000 │271,000 │264,000 │257,000 │258,000
│ 24 │270,000 │272,000 │258,000 │244,000 │246,000
│ 40 │270,000 │272,000 │250,000 │228,000 │230,000
─────────────┼───────┼────────┼────────┼────────┼────────┼────────
280 │ 12 │280,000 │281,000 │274,000 │267,000 │268,000
│ 24 │280,000 │282,000 │268,000 │254,000 │256,000
│ 40 │280,000 │282,000 │260,000 │238,000 │240,000
─────────────┼───────┼────────┼────────┼────────┼────────┼────────
290 │ 12 │290,000 │291,000 │284,000 │277,000 │278,000
│ 24 │290,000 │292,000 │278,000 │264,000 │266,000
│ 44 │290,000 │292,000 │268,000 │244,000 │246,000
─────────────┼───────┼────────┼────────┼────────┼────────┼────────
300 │ 12 │300,000 │301,000 │294,000 │287,000 │288,000
│ 24 │300,000 │302,000 │288,000 │274,000 │276,000
│ 40 │300,000 │302,000 │280,000 │258,000 │260,000
│ 44 │300,000 │302,000 │278,000 │254,000 │256,000
─────────────┼───────┼────────┼────────┼────────┼────────┼────────
320 │ 12 │320,000 │321,000 │314,000 │307,000 │308,000
│ 48 │320,000 │322,000 │296,000 │270,000 │272,000
─────────────┼───────┼────────┼────────┼────────┼────────┼────────
340 │ 12 │340,000 │341,000 │334,000 │327,000 │328,000
│ 48 │340,000 │342,000 │316,000 │290,000 │292,000
─────────────┼───────┼────────┼────────┼────────┼────────┼────────
360 │ 12 │360,000 │361,000 │354,000 │347,000 │348,000
│ 48 │360,000 │362,000 │336,000 │310,000 │312,000
─────────────┼───────┼────────┼────────┼────────┼────────┼────────
380 │ 12 │380,000 │381,000 │374,000 │367,000 │368,000
│ 48 │380,000 │382,000 │356,000 │330,000 │332,000
─────────────┼───────┼────────┼────────┼────────┼────────┼────────
400 │ 12 │400,000 │401,000 │394,000 │387,000 │388,000
│ 48 │400,000 │402,000 │376,000 │350,000 │352,000
─────────────┼───────┼────────┼────────┼────────┼────────┼────────
420 │ 16 │420,000 │422,000 │412,000 │402,000 │404,000
─────────────┼───────┼────────┼────────┼────────┼────────┼────────
440 │ 16 │440,000 │442,000 │432,000 │422,000 │424,000
─────────────┼───────┼────────┼────────┼────────┼────────┼────────
460 │ 16 │460,000 │462,000 │452,000 │442,000 │444,000
─────────────┼───────┼────────┼────────┼────────┼────────┼────────
480 │ 16 │480,000 │482,000 │472,000 │462,000 │464,000
─────────────┼───────┼────────┼────────┼────────┼────────┼────────
500 │ 16 │500,000 │502,000 │492,000 │482,000 │484,000
─────────────┼───────┼────────┼────────┼────────┼────────┼────────
520 │ 20 │520,000 │522,000 │510,000 │498,000 │500,000
─────────────┼───────┼────────┼────────┼────────┼────────┼────────
540 │ 20 │540,000 │542,000 │530,000 │518,000 │520,000
─────────────┼───────┼────────┼────────┼────────┼────────┼────────
560 │ 20 │560,000 │562,000 │550,000 │538,000 │540,000
─────────────┼───────┼────────┼────────┼────────┼────────┼────────
580 │ 20 │580,000 │582,000 │570,000 │558,000 │560,000
─────────────┼───────┼────────┼────────┼────────┼────────┼────────
600 │ 24 │600,000 │602,000 │588,000 │574,000 │576,000
─────────────┼───────┼────────┼────────┼────────┼────────┼────────
620 │ 24 │620,000 │622,000 │608,000 │594,000 │596,000
─────────────┼───────┼────────┼────────┼────────┼────────┼────────
640 │ 24 │640,000 │642,000 │628,000 │614,000 │616,000
Значения диаметров вычислены по формулам:
;
;
;
.
