Настоящий стандарт устанавливает метод восстановительного плавления в вакууме или в потоке инертного газа-носителя для определения кислорода (при массовой доле от 0,0005 до 0,2%), азота (при массовой доле от 0,0005 до 0,8%) и водорода (при массовой доле от 0,00005 до 0,01%) и метод нагрева или плавления в вакууме или в потоке инертного газа-носителя для определения водорода (при массовой доле от 0,00005 до 0,01%) в сталях и сплавах на основе железа, никеля, кобальта, железоникеля.

Метод восстановительного плавления для определения массовых долей кислорода, азота и водорода основан на плавлении образца в графитовом тигле в вакууме или в потоке инертного газа-носителя, экстрагировании содержащихся в нем газов и последующем анализе кислорода, водорода и азота в экстрагированной газовой смеси физическими или физико-химическими методами.

Метод нагрева или плавления для определения массовой доли водорода основан на нагреве или плавлении образца в контейнере из керамического материала в вакууме или в потоке инертного газа-носителя, экстрагировании водорода из образца и определении его количества физическими или физико-химическими методами.

Метод восстановительного плавления применяется при разногласии в оценке качества сталей и сплавов.

Допускается по согласованию сторон применять методы для чугунов, ферросплавов и сплавов на основе марганца.

1.1. Общие требования к методам анализа - по ГОСТ 28437.

1.2. Отбор проб для изготовления образцов для анализа - по ГОСТ 7565.

Допускается отбор проб с помощью кварцевой трубки, размеры которой обеспечивают получение плотной пробы без пор и усадочных дефектов, а также специальных пробоотборников. Охлаждение проб осуществляют на воздухе или в воде.

2.1. Для определения кислорода применяется экспресс-анализатор типа АК 7516 с техническими характеристиками:

время анализа - 82 с;

максимальная мощность - 11 кВА;

расход аргона 0,5 дм3/мин;

чувствительный элемент - ячейка кулонометрического титрования.

2.2. Для определения азота применяется экспресс-анализатор типа АМ 7514 с техническими характеристиками:

время анализа - не более 120 с;

максимальная мощность - 11 кВА;

расход гелия - 1,02 дм3/мин;

чувствительный элемент - детектор по теплопроводности.

2.3. Для определения водорода применяется прибор типа RН-2 фирмы "Леко" с техническими характеристиками:

расход газа - 0,26 - 0,30 дм3/мин;

время анализа - не более 420 с;

максимальная мощность - 4,5 кВА;

чувствительный элемент - детектор по теплопроводности.

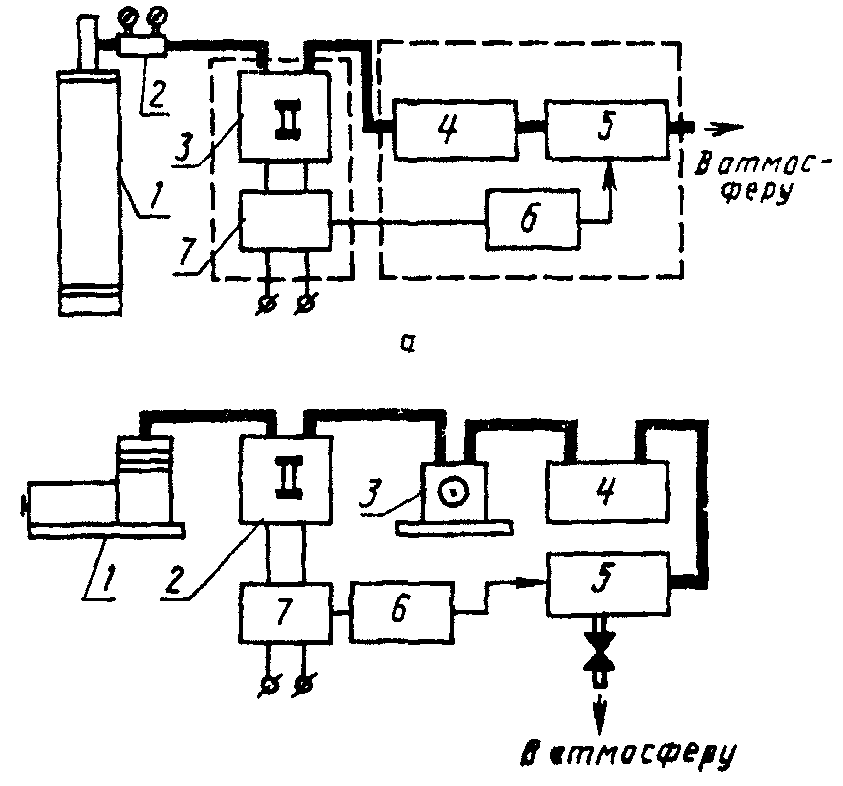

2.4. Блок-схемы приборов для измерения массовой доли газов в общем виде приведены на чертеже.

Допускается применение других средств измерений с метрологическими характеристиками не хуже, чем у вышеуказанных приборов.

Перечень приборов приведен в Приложении.

2.5. Весы для взвешивания образцов - любые, обеспечивающие требуемую точность взвешивания, в том числе и автоматические, которыми оборудованы приборы для газового анализа. Образцы для анализа взвешивают с пределом допускаемой погрешности, не превышающим 0,001 г при массе образцов до 0,1 г и 0,002 г - при массе образцов свыше 0,1 г.

2.6. Материалы

Гелий газообразный чистотой не менее 99,99%.

Аргон газообразный по ГОСТ 10157.

Азот газообразный по ГОСТ 9293.

Водород газообразный по ГОСТ 3022.

Окись углерода газообразная чистотой не менее 99,5%.

Углерод четыреххлористый по ГОСТ 20288.

Спирт этиловый ректификованный технический по ГОСТ 18300.

Эфир серный.

Бензин авиационный по ГОСТ 1012.

Ангидрон.

Аскарит.

Меди (II) окись по ГОСТ 16539.

Фосфорный ангидрид.

Никель Н1, Н2 по ГОСТ 849.

Олово 01, 02 по ГОСТ 860.

Бязь хлопчатобумажная по ГОСТ 11680.

Тигли графитовые.

Допускается использование других материалов, в том числе поставляемых фирмами-производителями приборов по качеству не ниже указанных в стандарте.

3.1. Подготовка образцов

3.1.1. Для анализа применяют компактные образцы с чистой без цветов побежалости поверхностью, без пор, раковин и заусенцев, обработанные на металлорежущих станках, напильником (надфилем) или абразивом, не содержащим соединений анализируемого (анализируемых) газов.

При определении массовой доли азота допускается использование образцов в виде крупной стружки.

При изготовлении образцов не допускается нагрев металла свыше 70 °С.

Масса образцов должна составлять 0,05 - 2,0 г для определения массовой доли кислорода и азота и 0,05 - 12,0 г - для определения массовой доли водорода.

3.1.2. Для проведения анализа изготовляют не менее трех компактных образцов.

3.1.3. Перед проведением анализа образцы обезжиривают промывкой в спирте (эфире, авиационном бензине или четыреххлористом углероде). При определении массовой доли кислорода и азота допускается очистка образцов перед анализом физическими или физико-химическими методами, в том числе электрохимическим полированием и травлением в кислотах с применением ультразвука.

Если используются образцы в виде стружки, то допускается проведение анализа без их промывки.

3.2. Подготовка приборов к анализу

3.2.1. Подготовка приборов к анализу включает прогрев прибора, градуировку прибора по стандартным образцам или градуировочным газам, определение поправки контрольного опыта.

3.2.2. При определении поправки контрольного опыта выполняют те же операции, что и при анализе образцов (см. п. 4.1), за исключением операции загрузки образцов в керамический контейнер или графитовый тигель.

Определение поправки контрольного опыта проводят не реже одного раза в смену (предпочтительно через 10 - 15 анализов). Если в процессе анализа используются различные партии керамических контейнеров или графитовых тиглей, то определение поправки контрольного опыта проводят перед началом использования каждой такой партии.

4.1. Анализ образцов включает обязательные операции: установку тигля или керамического контейнера в печь, дегазацию тигля, нагрев тигля до заданной температуры и выдержку при этой температуре в течение времени, обеспечивающего полноту экстракции анализируемого газа (газов).

4.2. Рекомендуемые составы холостых ванн и температуры проведения анализов для различных классов сталей и сплавов при определении массовых долей газов приведены в табл. 1.

--------------------------------

<*> Допускается применение и других составов холостых ванн, обеспечивающих полноту экстракции анализируемого газа. При анализе материалов, не указанных в таблице, температуру и другие условия анализа выбирают оптимальными для этих материалов.

<**> Допускается присадка в тигель мелкодисперсного графита в количестве, не превышающем массы анализируемого образца.

5.1. Массовую долю газа () в процентах вычисляют по формуле

где - масса газа, определенная прибором, мкг;

- поправка контрольного опыта, мкг;

- масса образца, г.

Допускается расчет результатов измерения массовой доли газа проводить по формулам, приведенным в НТД на приборы.

5.2. Нормы точности и нормативы контроля точности измерения массовых долей газов и кислорода приведены в табл. 2 и 3.

5.3. Если расхождение результатов двух параллельных измерений превышает значения , то выполняют третье измерение. Если расхождение крайних результатов трех измерений не превышает допускаемое значение , приведенное в табл. 2 и 3, то результат анализа вычисляют как среднее арифметическое значение результатов трех параллельных измерений.

5.4. Если расхождение крайних результатов трех измерений превышает допускаемое значение , а расхождение двух близких результатов измерений не превышает , то вычисляют среднее арифметическое значение двух результатов измерений . Для находят величину (табл. 2 и 3) и оценивают, попадает ли результат оставшегося измерения в интервал , если не попадает, то признается промахом и за результат анализа принимается величина . Если попадает, то результат анализа признают неверным. Измерение или повторяют, или прекращают до выяснения и устранения причин, вызвавших повышенное рассеивание результатов измерений.

По согласованию сторон при отсутствии дополнительных образцов для повторения анализа допускается результат анализа выдавать в виде результатов трех определений.

6.1. Контроль стабильности градуировочной характеристики

6.1.1. Контроль стабильности градуировочной характеристики для верхнего и нижнего пределов диапазона измерений осуществляют не реже одного раза в смену с помощью стандартных образцов или градуировочных газов.

Допускается выполнять контроль стабильности градуировочной характеристики только для верхней границы или середины диапазона измерений.

6.1.2. Если расхождение значений двух параллельных измерений массовой доли газа в стандартных образцах не превышает , то вычисляют среднее арифметическое значение результатов измерений и разность , где - аттестованное значение массовой доли газа в стандартном образце.

Если расхождение параллельных измерений превышает , то измерение повторяют в соответствии с п. 5.3.

Стабильность градуировочной характеристики считается удовлетворительной, если не превышает допускаемого значения 0,6 (см. табл. 2 и 3).

Если превышает 0,6, то проводят градуировку прибора в соответствии с инструкцией по эксплуатации.

6.2. Контроль правильности результатов анализа

6.2.1. Не реже одного раза в смену перед проведением анализов осуществляют контроль правильности результатов путем анализа стандартного образца с аттестованной массовой долей газа, ближайшей к интервалу массовых долей газа в анализируемой серии образцов и сходной с ними по типу материала.

Допускается совмещать контроль правильности измерений с контролем стабильности градуировочной характеристики.

6.2.2. Если расхождение значений двух параллельных определений массовой доли газа в стандартных образцах не превышает , вычисляют среднее арифметическое значение и разность .

Если расхождение параллельных определений превышает , то определение повторяют в соответствии с п. 5.3.

Правильность измерений считается удовлетворительной, если не превышает (см. табл. 2 и 3).

Если превышает , то проводят градуировку прибора согласно инструкции по эксплуатации и измерение повторяют. Если в этом случае превышает , то измерение прекращают до выяснения причин, вызывающих повышенное отклонение.
