Настоящий стандарт распространяется на кислотоупорные керамические насадки, предназначенные для заполнения насадочных колонн и другой тепломассообменной аппаратуры, работающей при температуре от 0 до 120 °C для кислых сред и от 0 до 30 °C - для щелочных.

1.1. Основные параметры и размеры

1.1.1. По спеканию черепка насадки подразделяются на два класса:

А - плотноспеченные;

Б - пористые (из шамотной и бесшамотной массы).

По составу массы насадки класса А подразделяются на две марки:

1 - из фарфоровой и кордиеритовой массы;

2 - из полуфарфоровой массы.

1.1.2. Насадки должны быть цилиндрической или седловидной формы.

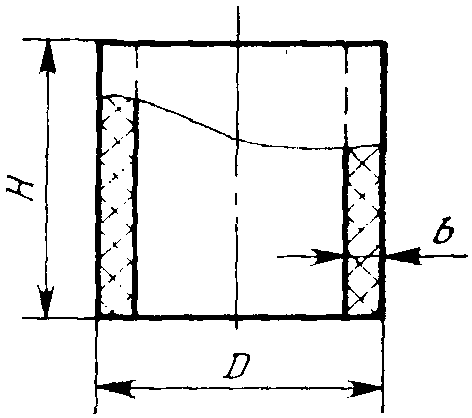

1.1.3. Основные размеры цилиндрических насадок должны соответствовать указанным на черт. 1 и в табл. 1.

1.1.4. Предельные отклонения от номинальных размеров не должны превышать, мм:

по диаметру и высоте: +/- (0,02D + 1,0);

1.1.5. Допуск перпендикулярности плоскости торцов цилиндрических насадок к осям не должен превышать, мм:

2,0 - при диаметре до 80 мм;

3,0 - при диаметре от 80 мм и более.

1.1.6. Основные размеры седловидных насадок должны соответствовать указанным на черт. 2 и в табл. 2.

Примечание. Условный размер седловидной насадки вычисляют по формуле

1.1.7. Размеры и код ОКП кислотоупорных керамических насадок приведены в табл. 3.

Примеры условных обозначений:

Цилиндрические насадки класса А, марки 1, размером 25 мм:

Седловидные насадки, класса А, марки 1, размером 50 мм:

1.2. Характеристики

1.2.1. Насадки должны изготовляться в соответствии с требованиями настоящего стандарта по технологическому регламенту, утвержденному в установленном порядке.

1.2.2. Физико-химические и механические показатели насадки приведены в табл. 4, 5.

1.2.3. По показателям внешнего вида насадки должны соответствовать требованиям, указанным в табл. 6.

1.2.4. Объемная масса, удельная поверхность и свободный объем насадок всех типов приведены в приложениях 1 и 2.

1.3. Маркировка

1.3.1. Маркировка продукции должна быть четкой, производиться штамповкой или типографским способом на этикетке или ярлыке.

На этикетке или ярлыке должны быть указаны:

наименование и товарный знак предприятия-изготовителя;

наименование изделия;

условное обозначение;

количество изделий в упаковке;

дата выпуска.

1.3.2. Этикетка или ярлык должны быть прочно прикреплены к упаковке или вложены в нее.

1.4. Упаковка

1.4.1. Насадки размером менее 80 мм упаковывают насыпью в тканевые мешки по ГОСТ 19317, полиэтиленовые мешки по ГОСТ 17811, бумажные четырехслойные мешки марки НМ по ГОСТ 2226, деревянные ящики типа I-I по ГОСТ 10198 и типа II-I по ГОСТ 2991, ящичные поддоны по ГОСТ 9570. Горловина мешков должна быть зашита машинным способом или перевязана шпагатом по ГОСТ 16266 (кроме бумажного), обеспечивающим сохранность упаковки.

Насадки размером 80 мм и более укладывают рядами на торец в деревянные ящики типа I-I по ГОСТ 10198 и типа V-I по ГОСТ 2991, в ящичные поддоны по ГОСТ 9570 или в универсальные контейнеры по ГОСТ 15102, ГОСТ 20435 и ГОСТ 22225.

Насадки диаметром менее 80 мм загружают в универсальные контейнеры, упакованными в тару (мешки, деревянные ящики).

1.4.2. Упаковка изделий, предназначенных для районов Крайнего Севера, должна соответствовать требованиям ГОСТ 15846.

2.1. Насадки принимают партиями. Партией считают насадки одного класса, марки и формы в количестве, не более:

для седловидных - 50 т.

2.2. Каждая партия изделий должна сопровождаться документом о качестве, который должен содержать:

1) товарный знак, адрес и наименование предприятия-изготовителя;

2) номер партии и дату изготовления;

3) класс, марку, форму и количество отгружаемых насадок;

4) результаты проведенных испытаний;

5) обозначение настоящего стандарта.

2.3. Приемо-сдаточные испытания проводят по показателям и в объеме, указанным в табл. 7.

Примечание. Образцы для контроля физико-химических и механических показателей, размера и формы отбирают из числа прошедших контроль по показателям внешнего вида.

2.4. При получении неудовлетворительных результатов по показателям внешнего вида и размерам более чем на 5% изделий проводят повторные испытания на удвоенном объеме выборки, взятой от той же партии.

Результаты повторных испытаний распространяются на всю партию.

2.5. При получении неудовлетворительных результатов испытаний хотя бы по одному физико-химическому и механическому показателю по нему проводят повторные испытания на удвоенной выборке, взятой от той же партии.

Результаты повторных испытаний распространяются на всю партию.

3.1. Для проведения физико-химических и механических испытаний по ГОСТ 473.1 - ГОСТ 473.6 отбирают образцы:

два - на кислотостойкость;

два - на щелочестойкость;

три - на водопоглощение;

три - на предел прочности при сжатии;

пять - на термическую стойкость.

3.2. Определение размеров

3.2.1. Размеры насадок измеряют с помощью штангенциркуля по ГОСТ 166, угольника по ГОСТ 3749, щупа по ТУ 2-034-225 и шаблона.

(в ред. Изменения N 1, утв. Постановлением Госстандарта СССР от 15.02.1990 N 224)

Диаметр цилиндрических насадок определяют штангенциркулем в двух противоположных местах изделия.

Высоту и толщину стенки измеряют штангенциркулем по наружной поверхности насадки не менее чем в двух точках с погрешностью +/- 0,1 мм.

За результат измерения принимают среднее арифметическое результатов двух измерений. Допускается использовать нестандартизированные средства измерений, аттестацию которых следует проводить в установленном порядке.

3.2.2. Определение перпендикулярности плоскости торцов

Допуск перпендикулярности плоскости торцов цилиндрических насадок к их осям (п. 1.1.5) определяют измерением наибольшего зазора между стороной угольника и торцом насадки с помощью щупа.

3.2.3. Определение допуска неплоскостности (угла среза)

Угол между плоскостями среза седловидной насадки не должен превышать (180 +/- 15)°.

Угол измеряют шаблоном.

3.3. Предел прочности при сжатии насадок определяют по ГОСТ 473.6. Испытание седловидных насадок проводят на образцах, цилиндрических - на целых изделиях.

3.4. Дефекты внешнего вида определяют визуальным осмотром, при этом:

1) видимые посечки измеряют штангенциркулем по ГОСТ 166 и щупом по ТУ 2-034-225;

(в ред. Изменения N 1, утв. Постановлением Госстандарта СССР от 15.02.1990 N 224)

2) отбитость ребер и заусенцы измеряют штангенциркулем по ГОСТ 166 по наибольшей длине отбитости ребра или заусенца;

3) глубину отбитости ребер и вмятин на насадках измеряют штангенциркулем по ГОСТ 166 на поверхности насадки по максимальному перпендикуляру к ребру насадки, длину отбитости измеряют металлической линейкой по ГОСТ 427 по высоте изделия;

4) величину выплавок, выгорок, мушек, пузырей измеряют штангенциркулем по ГОСТ 166 по наибольшей длине диаметра;

5) налипы измеряют штангенциркулем по ГОСТ 166 по наибольшей длине дефекта.

4.1. Транспортирование

4.1.1. Насадки транспортируют транспортом всех видов в крытых транспортных средствах в соответствии с правилами перевозок грузов, действующими на транспорте данного вида.

(п. 4.1.1 в ред. Изменения N 1, утв. Постановлением Госстандарта СССР от 15.02.1990 N 224)

4.1.2. Насадки для районов Крайнего Севера транспортируют в деревянных ящиках типа I-I по ГОСТ 10198 или в транспортных пакетах, сформированных из ящиков типа II-I по ГОСТ 2991 на плоских поддонах по ГОСТ 9078.

Технические требования к пакетам - по ГОСТ 26663.

4.1.3. Требования к транспортированию насадок пакетами - по ГОСТ 21929, основные параметры и размеры пакетов должны соответствовать ГОСТ 24597 и ГОСТ 26663.

4.1.4. Размещение и крепление грузов в железнодорожных вагонах должно производиться в соответствии с техническими условиями размещения и крепления грузов в крытых вагонах, утвержденными МПС СССР.

4.1.5. Транспортная маркировка грузов - по ГОСТ 14192. На каждое грузовое место должен быть нанесен манипуляционный знак "Осторожно, хрупкое!". На бумажные и тканевые мешки дополнительно наносят знак "Боится сырости".

4.1.6. Погрузочно-разгрузочные работы должны выполняться в соответствии с требованиями ГОСТ 12.3.009.

4.2. Хранение

4.2.1. Насадки должны храниться раздельно по классам, маркам и размерам в закрытых складских помещениях или на площадках под навесом.

4.2.2. Допускается хранить насадки на открытых площадках упакованными в полиэтиленовые мешки не более 3 месяцев.

5.1. Изготовитель гарантирует соответствие насадок требованиям настоящего стандарта при соблюдении условий транспортирования и хранения.

5.2. Гарантийный срок эксплуатации насадок - 3 года со дня ввода их в эксплуатацию.
