Утвержден и введен в действие
Постановлением Государственного
комитета стандартов
Совета Министров СССР
от 14 января 1972 г. N 158
МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ
ПЛОСКОГУБЦЫ ПЕРЕСТАВНЫЕ
ТЕХНИЧЕСКИЕ УСЛОВИЯ
Adjustable pliers. Specifications
ГОСТ 17439-72
Список изменяющих документов
(в ред. Изменения N 1, утв. в июле 1975 г.,
Изменения N 2, утв. в августе 1979 г.,
Изменения N 3, утв. в сентябре 1985 г.,
Изменения N 4, утв. в марте 1990 г.)
Группа Г24
ОКП 39 2641
Дата введения
1 июля 1973 года
ИНФОРМАЦИОННЫЕ ДАННЫЕ
1. РАЗРАБОТАН И ВНЕСЕН Министерством станкостроительной и инструментальной промышленности СССР
2. УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ Постановлением Государственного комитета стандартов Совета Министров СССР от 14.01.72 N 158
3. Стандарт полностью соответствует международному стандарту ИСО 9434-88
4. ССЫЛОЧНЫЕ НОРМАТИВНО-ТЕХНИЧЕСКИЕ ДОКУМЕНТЫ
Обозначение НТД, на который дана ссылка
Номер раздела, пункта, приложения
ГОСТ 21474-75
5. Ограничение срока действия снято по протоколу N 5-94 Межгосударственного Совета по стандартизации, метрологии и сертификации (ИУС 11 - 12-94)
6. ИЗДАНИЕ (сентябрь 2002 г.) с Изменениями N 1, 2, 3, 4, утвержденными в июле 1975 г., августе 1979 г., сентябре 1985 г., марте 1990 г. (ИУС 9-75, 10-79, 12-85, 6-90)
Настоящий стандарт распространяется на переставные плоскогубцы с режущими элементами, предназначенные для перекусывания проволоки, захвата и зажима деталей, изготовляемые для нужд народного хозяйства и экспорта.
Стандарт не распространяется на плоскогубцы, изготовляемые из материалов, предназначенных для работы во взрывоопасных условиях.
(Измененная редакция, Изм. N 4).
1. ТИПЫ И РАЗМЕРЫ
1.1. Плоскогубцы должны изготовляться типов:
1 - для тяжелых условий эксплуатации;
2 - для нормальных условий эксплуатации.
Плоскогубцы обоих типов должны изготовляться двух исполнений:
1 - с перекрывающимися режущими кромками;
2 - с осевыми прорезями.
Примечание. Плоскогубцы типа 1, а также плоскогубцы типа 2 исполнения 2 изготовляют по заказу потребителя.
1.2. Размеры плоскогубцев должны соответствовать: типа 1 - указанным на черт. 1 и в табл. 1, типа 2 - указанным на черт. 1 и в табл. 2.
Примечания:
1. Чертеж 1 не определяет конструкцию.
2. Размеры L и W1 даны без учета толщины декоративных и изоляционных рукояток, лакокрасочных, резиновых, пластмассовых и других полимерных покрытий.
--------------------------------
<*> Размер T2 <= T1.
Черт. 1
Таблица 1
Размеры в миллиметрах
Обозначение
Применяемость
L
W1
+/- 4
W3
W4
T1
L3
+/- 4
G, не менее
Номин.
Пред. откл.
не более
7814-0225
160
+/- 8
48
32
8
10
30
7
7814-0226
180
+/- 9
35
10
11
35
8
7814-0227
200
+/- 10
40
12,5
12,5
9
Таблица 2
Размеры в миллиметрах
Обозначение
Применяемость
L
+/- IТ17
W1
+/- 4
W3
не менее
W4
+/- 0,6
T1, не более
L3
+/- 4
G, не более
7814-0221
165
45
27
5
10
30
9
7814-0224
180
28
32
7814-0222
200
30
11
35
10
7814-0223
250
35
12,5
45
12
Примечания:
1. Неуказанные предельные отклонения размеров, формы и расположения поверхностей, не подвергаемых механической обработке, - по ГОСТ 7505, ГОСТ 7062 и ГОСТ 7829.
2. Плоскогубцы размерами 180 мм и 250 мм изготовляют по заказу потребителя.
3. На поверхностях плоскогубцев, не подвергаемых механической обработке (кроме наружных поверхностей рукояток), допускаются следы штамповки по линии разъема.
Пример условного обозначения плоскогубцев длиной L = 165 мм, из стали марки 8ХФ, с покрытием Х9, без изолирующих рукояток:
Плоскогубцы 7814-0221 8ХФ Х9 ГОСТ 17439-72
То же, с изолирующими рукоятками:
Плоскогубцы 7814-0221 и 8ХФ Х9 ГОСТ 17439-72
1.3. Основные размеры деталей переставных плоскогубцев указаны в приложении.
Разд. 1. (Измененная редакция, Изм. N 4).
2. ТЕХНИЧЕСКИЕ ТРЕБОВАНИЯ
2.1. Плоскогубцы должны изготовляться в соответствии с требованиями настоящего стандарта по технической документации, а для продажи через розничную торговую сеть - и по образцам, утвержденным в установленном порядке.
Плоскогубцы, предназначенные для работы под электронапряжением, должны изготовляться с изолирующими рукоятками по ГОСТ 11516.
2.2. Рабочая часть плоскогубцев типа 1 должна изготовляться из легированной и высоколегированной стали, а типа 2 - из стали марок У7, У7А по ГОСТ 1435, 8ХФ по ГОСТ 5950 или из сталей других марок с физико-механическими свойствами в термически обработанном состоянии не ниже, чем у сталей марок У7, У7А и 8ХФ.
2.3. Твердость зажимных поверхностей губок и режущих кромок плоскогубцев должна быть 47,5 ... 53,5 HRCэ.
2.4. Наименьший диаметр зажимаемого изделия плоскогубцами длиной 165 и 180 мм ... 6 мм, а плоскогубцами длиной 200 и 250 мм ... 8 мм.
2.5. На плоской зажимной поверхности губок должны быть нанесены рифления по ГОСТ 21474 с шагом 0,8 - 1,0 мм. На радиусной зажимной поверхности губок должны быть нанесены зубцы.
Допускается на длине шага от вершины губок рифления не наносить.
2.1 - 2.5. (Измененная редакция, Изм. N 4).
2.6. (Исключен, Изм. N 4).
2.7. При сжатых рукоятках плоскогубцев плоские зажимные поверхности губок на длине рифления должны сходиться вплотную, при этом режущие кромки должны взаимно перекрываться не менее чем на 1 мм и скользить друг по другу с зазором не более 0,1 мм.
2.8. Соединение в шарнире должно быть без перекоса, а движение по шарниру - плавное, а также должно обеспечивать перестановку губок и надежное фиксирование в крайних положениях.
2.7, 2.8. (Измененная редакция, Изм. N 4).
2.9. Усилие для малого и большого раскрытия губок плоскогубцев не должно превышать 9,8 Н.
(Измененная редакция, Изм. N 3, 4).
2.10. Смещение вершин губок плоскогубцев относительно друг друга в направлении оси вращения шарнира не должно превышать 0,4 мм.
(Измененная редакция, Изм. N 4).
2.11, 2.12. (Исключены, Изм. N 4).
2.13. Плоскогубцы должны иметь одно из защитно-декоративных покрытий, указанных в табл. 3.
Таблица 3
Группа условий эксплуатации по ГОСТ 9.303
Защитно-декоративные покрытия
Обозначение
1
Хромовое толщиной 9 мкм
Х9
Окисное и промасливанием
Хим. Окс. прм.
Окисное с последующей окраской нитроэмалью НЦ-25 (или нитроглифталевой эмалью НЦ-132) разных цветов по IV классу и нанесением нитроцеллюлозного лака на осветленную головку
(Хим. Окс.
Эмаль НЦ-25
ГОСТ 6631 разн. цв. IV Лак)
2 - 4
Хромовое толщиной 1 мкм с подслоем никеля толщиной 12 мкм, нанесенного электролитическим способом
Н12.Х1
Цинковое толщиной 15 мкм, хроматированное
Ц15.хр
Фосфатное с последующей окраской нитроглифталевой эмалью НЦ-132 (или пентафталевой эмалью ПФ-115) разных цветов по IV классу и нанесением полиакрилатного лака на осветленную головку
(Хим. Фос.
Эмаль НЦ-132
ГОСТ 6631 разн. цв. IV Лак)
5 - 8
Хромовое толщиной 1 мкм с подслоем никеля, нанесенного электролитическим способом, толщиной 14 мкм и никеля, нанесенного тем же способом, толщиной 7 мкм
Н14.Н7.Х1
Кадмиевое толщиной 21 мкм хроматированное
Кд 21.хр.
Примечания:
1. Допускается по согласованию с потребителем (торгующими организациями) применять другие защитно-декоративные металлические и неметаллические покрытия по ГОСТ 9.306, ГОСТ 9.303 и ГОСТ 9.032, по свойствам не уступающим указанным в табл. 3.
2. Плоскогубцы, выпускаемые для продажи через розничную торговую сеть, должны иметь защитно-декоративные покрытия не ниже 2 - 4 группы условий эксплуатации по ГОСТ 9.303.
2.14. Параметры Ra шероховатости по ГОСТ 2789 поверхностей плоскогубцев не должны быть более, мкм:
- наружных поверхностей (кроме скосов) головок .......... 1,6 (3,2)
- наружных поверхностей рукояток и скосов ............... 3,2 (6,3)
- внутренних поверхностей рукояток ...................... 6,3 (12,5)
Примечания:
1. Параметры шероховатости, указанные в скобках, допускаются по согласованию с потребителем для плоскогубцев производственно-технического назначения.
2. Допускается параметр шероховатости наружных поверхностей под съемные изолирующие рукоятки Ra 6,3 мкм.
2.13, 2.14. (Измененная редакция, Изм. N 4).
2.15 - 2.18. (Исключены, Изм. N 4).
2.19. Надежность плоскогубцев типа 2 определяется 95%-ным ресурсом, выраженным 20 000 оборотов для плоскогубцев, изготовленных из стали марки 8ХФ, и 15 000 оборотов для плоскогубцев, изготовленных из стали марок У7 и У7А, при условиях испытаний, указанных в п. 4.7.
Критерием предельного состояния плоскогубцев является появление отклонений от требований пп. 2.7 и 2.10 или появление одного из критических дефектов по ГОСТ 26810.
2.20. На плоскогубцах должны быть четко нанесены:
- товарный знак предприятия-изготовителя;
- обозначение плоскогубцев (по согласованию с потребителем);
- цена (для розничной продажи).
Маркировка изолирующих рукояток - по ГОСТ 11516.
2.21. Остальные требования к маркировке транспортной и потребительской тары и упаковке плоскогубцев - по ГОСТ 18088.
2.19 - 2.21. (Введены дополнительно, Изм. N 4).
3. ПРИЕМКА
Приемка плоскогубцев - по ГОСТ 26810.
Испытания на надежность проводят не реже одного раза в год не менее чем на трех плоскогубцах каждого типоразмера.
Разд. 3. (Измененная редакция, Изм. N 4).
4. МЕТОДЫ ИСПЫТАНИЙ
4.1. Размеры плоскогубцев должны проверяться универсальными или специальными средствами измерения.
Шероховатость поверхностей плоскогубцев должна проверяться путем сравнения с образцами шероховатости по ГОСТ 9378 или с образцовыми инструментами, имеющими параметры шероховатости не более установленных п. 2.14.
(Измененная редакция, Изм. N 4).
4.2. Контроль твердости плоскогубцев должен проводиться по ГОСТ 9013.
4.3. (Исключен, Изм. N 2).
4.4. Качество гальванических покрытий должно проверяться по ГОСТ 9.302, лакокрасочных покрытий - по ГОСТ 9.032 и ГОСТ 22133.
(Измененная редакция, Изм. N 2, 4).
4.5. (Исключен, Изм. N 4).
4.6. Проверка полного раскрытия губок плоскогубцев должна проводиться путем приложения усилия 9,8 Н к рукоятке в местах наибольшего расстояния между рукоятками.
(Измененная редакция, Изм. N 2, 4).
4.7. Испытания плоскогубцев типа 2 на надежность и работоспособность должны проводиться:
- зажимом плоской зажимной поверхностью губок, закручиванием вокруг губок стальной проволоки I группы диаметром 2,5 мм по ГОСТ 3282;
- захватом зубцами зажатого в тиски круглого стержня диаметром 12 мм из стали марок 10 - 20 по ГОСТ 1050 при малом раскрытии губок, диаметром 20 мм - при большом раскрытии губок и вращением плоскогубцев вокруг оси стержня с усилием не более 450 Н;
- перекусыванием режущими кромками стальной проволоки I группы диаметром 2,5 мм по ГОСТ 3282 и стальной проволоки диаметром 2 мм по ГОСТ 17305 с усилием не более 450 Н.
(Измененная редакция, Изм. N 4).
4.7а. Испытание плоскогубцев на работоспособность проводят по п. 4.7:
- двухкратным закручиванием и раскручиванием вокруг губок стальной проволоки;
- захватом круглого стержня и вращением по три раза вокруг оси при малом и большом раскрытии губок;
- трехкратным перекусыванием режущими кромками стальной проволоки каждого вида с усилием не более 450 Н.
После испытаний на работоспособность плоскогубцы должны быть пригодны к дальнейшей работе.
4.7б. Испытание плоскогубцев типа 2 на надежность проводят по пп. 2.19 и 4.7.
Результаты считают удовлетворительными, если каждые из испытуемых плоскогубцев не достигнут предельного состояния.
4.7в. Испытания прочности рукояток плоскогубцев типа 1 должны проводиться приложением постепенно возрастающего усилия F, указанного в табл. 4, в местах наибольшего расстояния между рукоятками W1, на удалении от оси шарнира L1, при вставленном образце для испытаний в губках (черт. 2).
Черт. 2
Образец для испытаний должен иметь твердость 31,5 ... 41,5 HRCэ, а размеры и профиль должны обеспечить контакт на длине (8 +/- 1) мм от вершины губок. Толщина образца - (3 +/- 1) мм, ширина - 12 мм.
Первоначально к рукояткам прилагают усилие 50 Н и измеряют ширину рукояток W1 в местах приложения нагрузки. Затем усилие доводят до значения, указанного в табл. 4, после чего его постепенно уменьшают до 50 Н.
Усилие должно быть приложено четыре раза. Ширину рукояток W2 измеряют повторно. Разница между первым и вторым измерением W1 - W2 не должна превышать значения, указанного в табл. 4.
Испытания должны проводиться на специальных приспособлениях или стендах.
Таблица 4
Размеры в миллиметрах
L
L1, не более
Усилие F, Н, не более
Остаточная деформация рукояток W1 - W2, не более
160
80
1000
1
180
90
1120
200
100
1250
4.7а - 4.7в. (Введены дополнительно, Изм. N 4).
4.8. Испытание плоскогубцев, имеющих изолирующие рукоятки, должно проводиться по ГОСТ 11516.
(Измененная редакция, Изм. N 4).
4.9. (Исключен, Изм. N 4).
5. ТРАНСПОРТИРОВАНИЕ И ХРАНЕНИЕ
Транспортирование и хранение плоскогубцев - по ГОСТ 18088.
6. ГАРАНТИИ ИЗГОТОВИТЕЛЯ
Изготовитель гарантирует соответствие плоскогубцев требованиям настоящего стандарта при соблюдении потребителем условий эксплуатации, хранения и транспортирования.
Гарантийный срок - 12 мес со дня продажи через розничную торговую сеть, а для внерыночного применения - с даты получения товара потребителем.
Разд. 5, 6. (Измененная редакция, Изм. N 4).
Приложение
Справочное
ОСНОВНЫЕ РАЗМЕРЫ ДЕТАЛЕЙ ПЕРЕСТАВНЫХ ПЛОСКОГУБЦЕВ

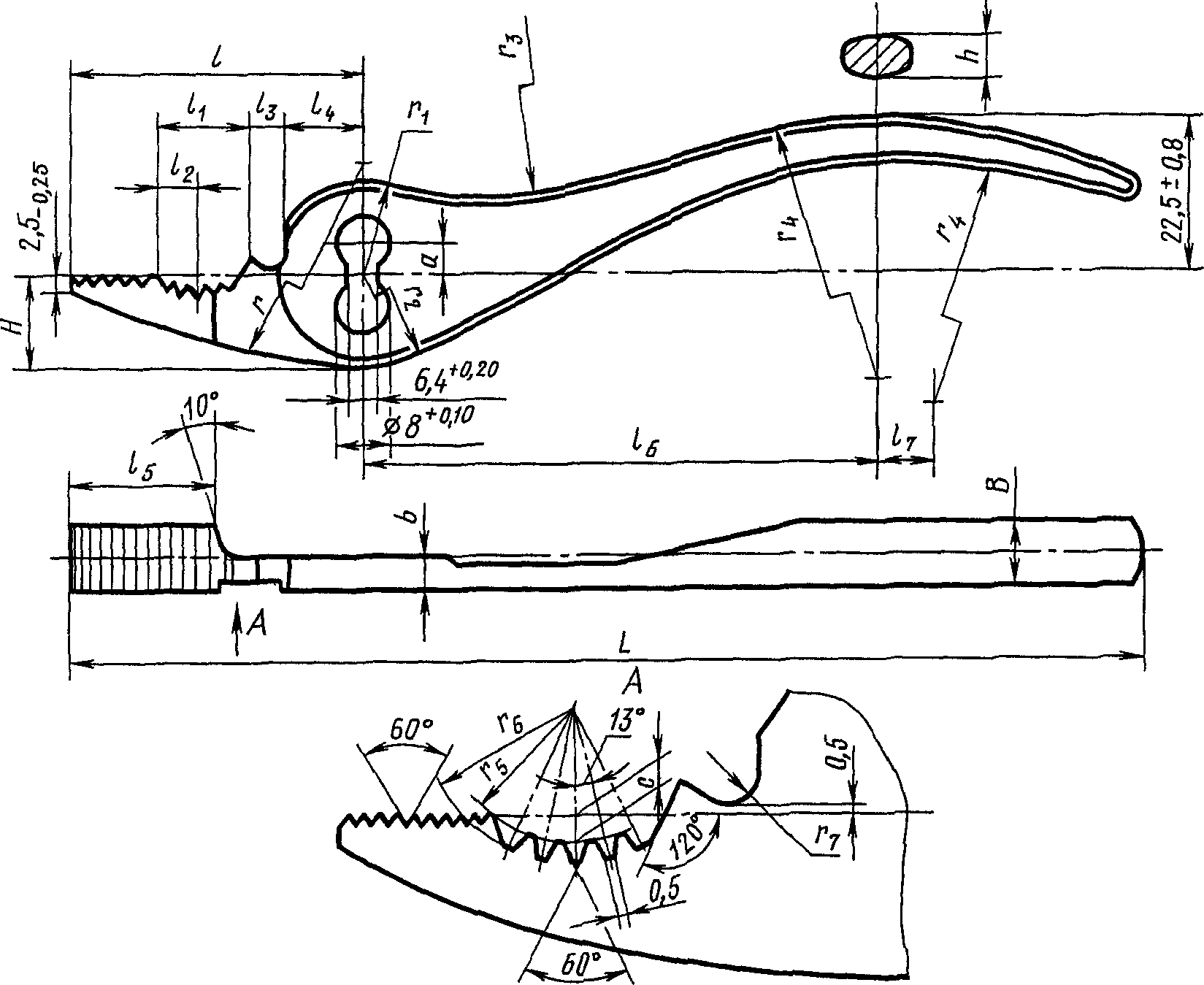

Деталь 1. Рычаг неподвижный
(черт. 1 и табл. 1)
Черт. 1
Деталь 2. Рычаг подвижный
(черт. 2 и табл. 1)
Черт. 2
Таблица 1
Размеры в миллиметрах
L
l
l1
l2
l3
l4
l5
l6
l7
H
h
a
165
45
14,5
6,7
6
12
22
80
9
13,5
6
4,5
200
50
19,0
8,9
7
12
25
90
15
15,0
7
5,0
Продолжение табл. 1
Размеры в миллиметрах
B
b
h14
c
H14
r
r1
r2
r3
r4
r5
r6
r7
Число зубцов
10
5
2
93,7
13,5
25
70
100
10
11,5
2,5
4
11
5,5
3
102,8
15
30
100
150
11
13,0
3,0
5
Предельные отклонения размеров H, B, h - по 2-му классу точности ГОСТ 7505.
Неуказанные предельные отклонения .

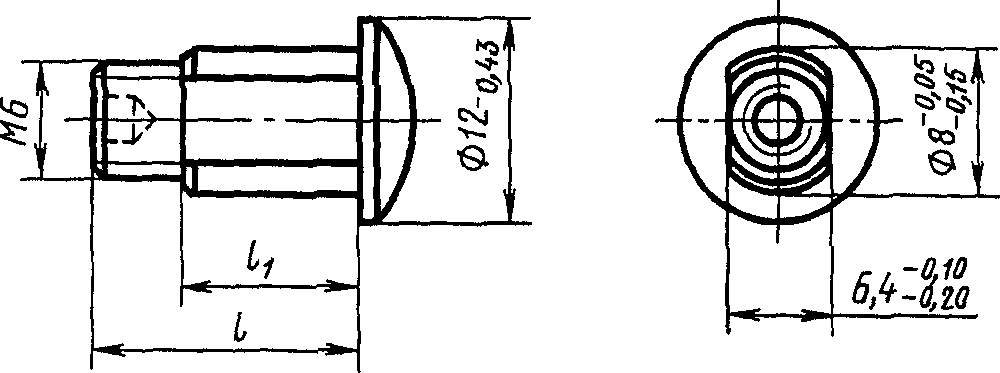

Деталь 3. Винт
(черт. 3 и табл. 2)
Черт. 3
Таблица 2
В миллиметрах
l
l1
13
9
14
10

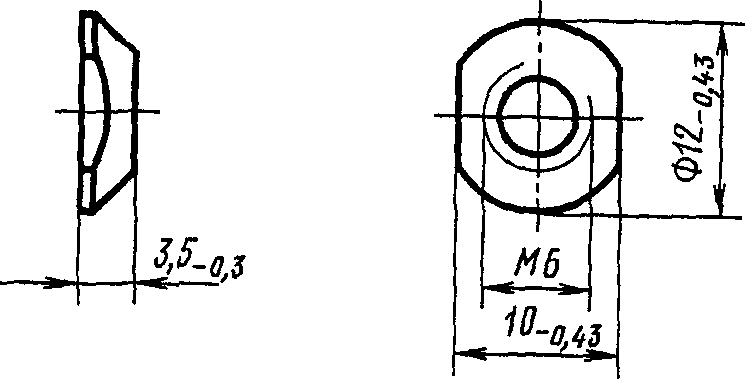

Деталь 4. Гайка
1. Размеры, не указанные на черт. 1 - 4 приложения, принимают по конструктивным и технологическим соображениям.
Черт. 4
2. Шероховатость поверхностей, не указанная в технических требованиях, - не более Rz 20 мкм по ГОСТ 2789.
(Измененная редакция, Изм. N 1, 2, 4).
