"ГОСТ 17270-71*. Государственный стандарт Союза ССР. Рамки ножовочные ручные. Технические условия" (утв. и введен в действие Постановлением Госстандарта СССР от 16.11.1971 N 1868) (ред. от 26.02.1990)

Главная // Актуальные документы // ГОСТ (Государственный стандарт)

СПРАВКА

Источник публикации

В данном виде документ опубликован не был.

Первоначальный текст документа опубликован в издании

М.: Издательство стандартов, 1986.

Информацию о публикации документов, создающих данную редакцию, см. в справке к этим документам.

Примечание к документу

С 1 июля 2003 года до вступления в силу технических регламентов акты федеральных органов исполнительной власти в сфере технического регулирования носят рекомендательный характер и подлежат обязательному исполнению только в части, соответствующей целям, указанным в пункте 1 статьи 46 Федерального закона от 27.12.2002 N 184-ФЗ.

Ограничение срока действия снято по Протоколу N 5-94 Межгосударственного совета по стандартизации, метрологии и сертификации ("ИУС", N 11 - 12, 1994).

Изменение N 4, утв. Постановлением Госстандарта СССР от 26.02.1990 N 268, введено в действие с 1 ноября 1990 года; в части пункта 2.15 - с 1 июля 1991 года.

Взамен МН 524-60.

Название документа

"ГОСТ 17270-71*. Государственный стандарт Союза ССР. Рамки ножовочные ручные. Технические условия"

(утв. и введен в действие Постановлением Госстандарта СССР от 16.11.1971 N 1868)

(ред. от 26.02.1990)

"ГОСТ 17270-71*. Государственный стандарт Союза ССР. Рамки ножовочные ручные. Технические условия"
(утв. и введен в действие Постановлением Госстандарта СССР от 16.11.1971 N 1868)
(ред. от 26.02.1990)

Содержание

ГОСТ 17270-71*. Государственный стандарт Союза ССР. Рамки ножовочные ручные. Технические условия

1. Типы и основные размеры

2. Технические требования

3. Техника безопасности

4. Приемка

5. Методы испытаний

6. Транспортирование и хранение

7. Гарантии изготовителя

Приложение. Конструктивные элементы ручных ножовочных рамок

Утвержден и введен в действие

Постановлением Государственного

комитета стандартов

Совета Министров СССР

от 16 ноября 1971 г. N 1868

ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР

РАМКИ НОЖОВОЧНЫЕ РУЧНЫЕ

ТЕХНИЧЕСКИЕ УСЛОВИЯ

Frames for hand hack-saws. Specifications

ГОСТ 17270-71*

Список изменяющих документов

(в ред. Изменения N 1, утв. в июле 1975 г.,

Изменения N 2, утв. в сентябре 1979 г.,

Изменения N 3, утв. в сентябре 1985 г.,

Изменения N 4, утв. Постановлением

Госстандарта СССР от 26.02.1990 N 268)

Группа Г24

6920-0000

ОКП 39 2679

Взамен

МН 524-60

Утвержден Постановлением Государственного комитета стандартов Совета Министров СССР от 16 ноября 1971 г. N 1868. Срок введения установлен

с 1 января 1973 года

Проверен в 1985 г. Постановлением Госстандарта от 24.09.85 N 3012 срок действия продлен

до 1 января 1991 года

Переиздание (май 1986 г.) с Изменениями N 1, 2, 3, утвержденными в июле 1975 г., сентябре 1979 г., сентябре 1985 г. (ИУС 8-75, 10-79, 12-85).

Несоблюдение стандарта преследуется по закону

ИС МЕГАНОРМ: примечание.

ГОСТ 6645-86 утратил силу на территории Российской Федерации с 1 января 2011 года в связи с введением в действие ГОСТ Р 53411-2009 (Приказ Ростехрегулирования от 15.10.2009 N 453-ст).

Настоящий стандарт распространяется на ручные ножовочные рамки с защитно-декоративным покрытием, предназначенные для крепления ножовочного полотна по ГОСТ 6645-86, изготовляемые для нужд народного хозяйства и для экспорта.

(в ред. Изменения N 4, утв. Постановлением Госстандарта СССР от 26.02.1990 N 268)

(Измененная редакция, Изм. N 3).

1. ТИПЫ И ОСНОВНЫЕ РАЗМЕРЫ

1.1. Ручные ножовочные рамки должны изготовляться типов:

1 - для работы с ножовочными полотнами длиной 300 мм (черт. 1);

2 - для работы с ножовочными полотнами длиной 250 и 300 мм (черт. 2).

1.2. Основные размеры и обозначения ножовочных рамок должны соответствовать указанным на черт. 1, 2 и в табл. 1.

Тип 1

(в ред. Изменения N 4, утв. Постановлением

Госстандарта СССР от 26.02.1990 N 268)

--------------------------------

<*> Размер для справок.

Черт. 1

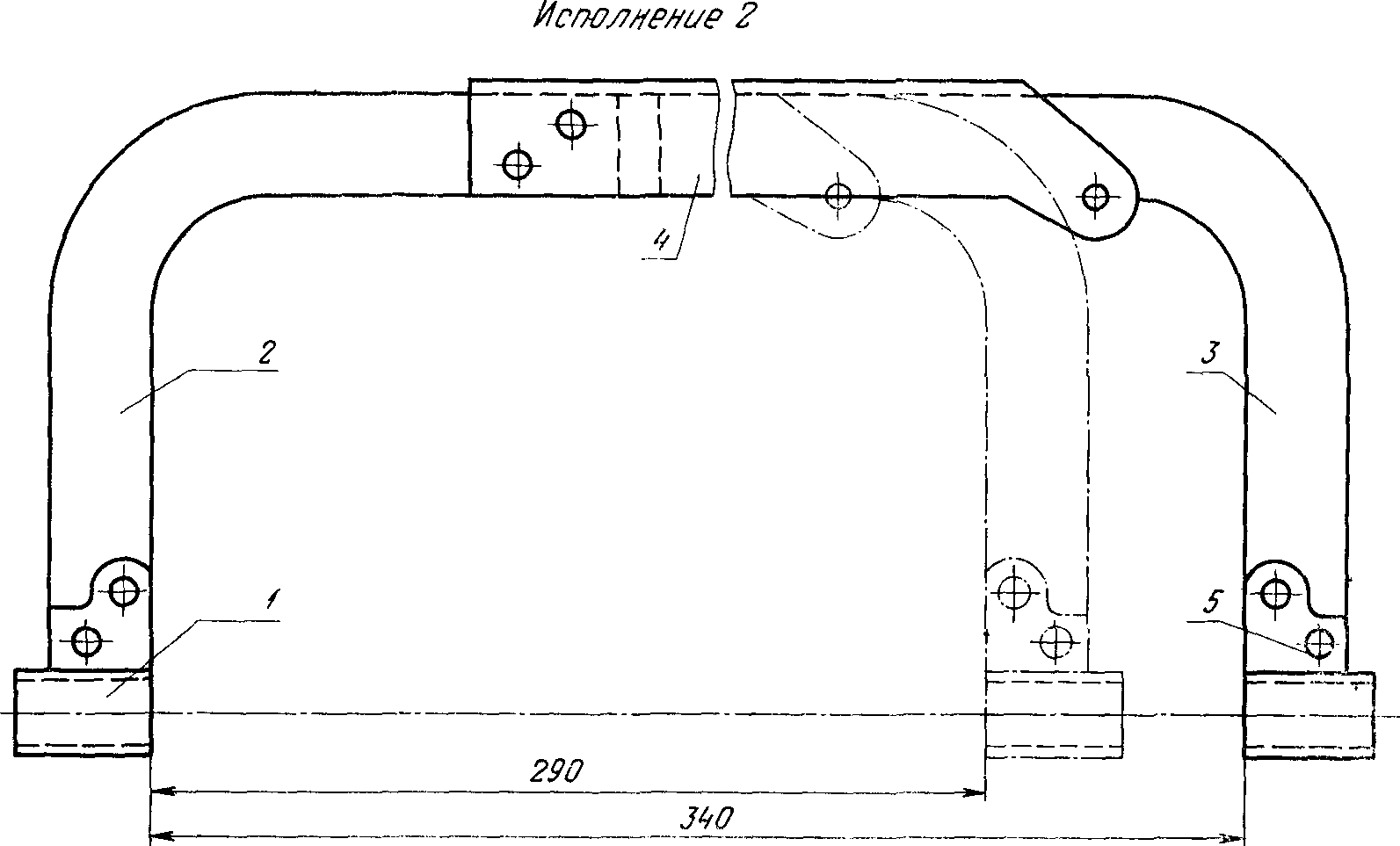

Тип 2

(в ред. Изменения N 4, утв. Постановлением

Госстандарта СССР от 26.02.1990 N 268)

--------------------------------

<*> Размер для справок.

Черт. 2

1 - колено; 2 - ручка; 3 - держатель; 4 - штырь;

5, 6 - держатели; 7 - фиксатор; 8 - шайба; 9 - гайка

Примечание. Черт. 1, 2 конструкцию ножовочных рамок не устанавливают.

Таблица 1

Обозначение изделия	Применяемость	Тип	Исполнение	l	h, не менее	L	l₁	B	D	d (пред. откл. по h14)	Масса, кг, не более
						Пред. откл. по
6920-0001		1	1	300	90	340	100	32	-	4	0,80
6920-0010			2		70		120	-	30		0,80
6920-0011					85						0,80
6920-0002		2	1	250	90	290	100	32	-		0,80
				300		340
6920-0020			2	250	70	290	120	-	30		0,80
				300		340
6920-0021				250	85	290					0,80
				300		340

(в ред. Изменения N 4, утв. Постановлением Госстандарта СССР от 26.02.1990 N 268)

Примечания:

1. При расположении полотна под углом по отношению колена рамки размер h следует измерять на расстоянии 1/2L.

2. В качестве штырей могут быть применены заклепки нормальной точности из углеродистой или легированной стали диаметром 3 мм.

Пример условного обозначения ножовочной рамки типа 1, исполнения 2, размером h = 70 мм, с хромовым покрытием толщиной 1 мкм и подслоем никеля толщиной 12 мкм:

Рамка 6920-0010 Н12.Х1.ГОСТ 17270-71

(Измененная редакция, Изм. N 1, 2, 3).

1.3. Конструктивные элементы ножовочных рамок указаны в приложении (справочном).

2. ТЕХНИЧЕСКИЕ ТРЕБОВАНИЯ

2.1. Ручные ножовочные рамки должны изготовляться в соответствии с требованиями настоящего стандарта по чертежам, утвержденным в установленном порядке, а для продажи через розничную торговую сеть и по образцам, утвержденным в установленном порядке.

(п. 2.1 в ред. Изменения N 4, утв. Постановлением Госстандарта СССР от 26.02.1990 N 268)

2.2. Основные детали ножовочных рамок должны изготовляться из следующих материалов:

ИС МЕГАНОРМ: примечание.

Взамен ГОСТ 1050-74 Постановлением Госстандарта СССР от 24.11.1988 N 3811 с 1 января 1991 года введен в действие ГОСТ 1050-88.

колено, фиксатор, держатели и штырь - из стали марки 35 по ГОСТ 1050-74; колено трубчатого сечения - из стали марки 10 по ГОСТ 1050-74.

Допускается изготовление основных деталей рамок из других материалов, обеспечивающих требования настоящего стандарта.

(п. 2.2 в ред. Изменения N 4, утв. Постановлением Госстандарта СССР от 26.02.1990 N 268)

2.3. Детали рамки, изготовленные из стали, должны иметь одно из защитно-декоративных покрытий, указанных в табл. 3.

Таблица 3

Группа условий эксплуатации по ГОСТ 9.303-84	Покрытия	Обозначение по ГОСТ 9.306-85 (по ГОСТ 9.032-74)
1	Окисное с промасливанием	Хим. Окс. прм
	Фосфатное с промасливанием	Хим. Фос. прм
	Хромовое толщиной 9 мкм	Х9
	Окисное с последующей окраской нитроэмалью НЦ-25 (или нитроглифталевой эмалью НЦ-132) разных цветов по IV классу	(Хим. Окс. ---------------- Эм. НЦ-25 разн. цв. IV)
2 - 4	Цинковое толщиной 15 мкм хроматированное	Ц 15. хр.
	Хромовое толщиной 1 мкм с подслоем никеля толщиной 12 мкм, нанесенного электролитическим способом	Н 12.Х1
	Фосфатное с последующей окраской нитроглифталевой эмалью НЦ-132 (или пентафталевой эмалью ПФ-115) разных цветов по IV классу	(Хим Фос. ---------------- Эм. НЦ-132 разн. цв. IV)
5 - 8	Хромовое толщиной 1 мкм с подслоем никеля, нанесенного электролитическим способом, толщиной 14 мкм и никеля, нанесенного тем же способом толщиной 7 мкм	Н 14.Н7Х1
5 - 8	Кадмиевое толщиной 12 мкм, хроматированное	Кд21.хр.

Примечания:

1. Допускается по согласованию с потребителем применять другие защитно-декоративные металлические и неметаллические покрытия по ГОСТ 9.306-85 и ГОСТ 9.032-74, не уступающие по свойствам покрытиям, указанным в табл. 3.

2. Рамки, выпускаемые для продажи через розничную торговую сеть, должны иметь защитно-декоративные покрытия не ниже 2 - 4 группы условий эксплуатации.

(п. 2.3 в ред. Изменения N 4, утв. Постановлением Госстандарта СССР от 26.02.1990 N 268)

2.4. Поверхность деревянных ручек должна быть покрыта лаком группы 7 по ГОСТ 9825-73, нитролаком - по ГОСТ 4976-83 или другими лаками по технической документации, утвержденной в установленном порядке.

(п. 2.4 в ред. Изменения N 4, утв. Постановлением Госстандарта СССР от 26.02.1990 N 268)

2.5. Исключен с 1 ноября 1990 года. - Изменение N 4, утв. Постановлением Госстандарта СССР от 26.02.1990 N 268.

ИС МЕГАНОРМ: примечание.

Взамен ГОСТ 9.301-78 Постановлением Госстандарта СССР от 27.02.1986 N 424 с 1 июля 1987 года введен в действие ГОСТ 9.301-86.

2.6. Шероховатость поверхностей деталей, подвергаемых покрытиям, должна соответствовать требованиям ГОСТ 9.301-78, шероховатость ручки должна быть не более Ra 3,2 мкм по ГОСТ 2789-73, деревянной ручки - не более Rzmax 100 мкм по ГОСТ 7016-82, а деталей, не подвергаемых покрытию, по технической документации, согласованной в установленном порядке.

(в ред. Изменения N 4, утв. Постановлением Госстандарта СССР от 26.02.1990 N 268)

2.7. Поверхности деталей с защитно-декоративным покрытием по внешнему виду, толщине покрытий и другим показателям должны соответствовать требованиям ГОСТ 9.301-78.

ИС МЕГАНОРМ: примечание.

Взамен ГОСТ 24705-81 Приказом Ростехрегулирования от 02.03.2005 N 36-ст с 1 июля 2005 года введен в действие ГОСТ 24705-2004.

ИС МЕГАНОРМ: примечание.

Взамен ГОСТ 16093-81 Приказом Ростехрегулирования от 02.03.2005 N 39-ст с 1 июля 2005 года введен в действие ГОСТ 16093-2004.

2.8. Резьба на деталях - по ГОСТ 24705-81, допуски на резьбовые соединения - 8g и 7H по ГОСТ 16093-81.

(в ред. Изменения N 4, утв. Постановлением Госстандарта СССР от 26.02.1990 N 268)

Абзац исключен с 1 ноября 1990 года. - Изменение N 4, утв. Постановлением Госстандарта СССР от 26.02.1990 N 268.

(Измененная редакция, Изм. N 1).

2.9. Поверхности деталей из прокатных материалов, не подвергаемых механической обработке, должны изготовляться с отклонениями, допускаемыми для исходного материала. Допускается в местах изгиба колена местное утоньшение и утолщение материала, не снижающие жесткость рамки, определяемую в соответствии с требованиями п. 2.11.

(п. 2.9 в ред. Изменения N 4, утв. Постановлением Госстандарта СССР от 26.02.1990 N 268)

2.10. Рамка должна обеспечивать отклонение от прямолинейности установленного в ней ножовочного полотна не более 1 мм.

(п. 2.10 в ред. Изменения N 4, утв. Постановлением Госстандарта СССР от 26.02.1990 N 268)

2.11. Рамка должна иметь жесткость, характеризуемую упругой деформацией не менее 4 мм при нагрузке 750 - 800 Н (75 - 80 кгс).

(в ред. Изменения N 4, утв. Постановлением Госстандарта СССР от 26.02.1990 N 268)

2.10, 2.11. (Измененная редакция, Изм. N 3).

2.12. Каждая ножовочная рамка для розничной продажи должна поставляться в комплекте с одним ножовочным полотном.

2.13, 2.14. Исключены с 1 ноября 1990 года. - Изменение N 4, утв. Постановлением Госстандарта СССР от 26.02.1990 N 268.

2.15. Надежность ножовочных рамок определяется полным 95% ресурсом, равным 1000 нагружений колена рамки, с приложением нагрузки 750 Н (75 кгс), при условии испытания по п. 2.11. Критерием предельного состояния является остаточная деформация колена более 4 мм.

(п. 2.15 введен Изменением N 4, утв. Постановлением Госстандарта СССР от 26.02.1990 N 268)

2.16. На каждой ножовочной рамке должны быть четко нанесены:

а) товарный знак предприятия-изготовителя;

б) цена (для розничной продажи);

в) децимальное обозначение (кроме рамок для розничной продажи).

(п. 2.16 введен Изменением N 4, утв. Постановлением Госстандарта СССР от 26.02.1990 N 268)

2.17. Остальные требования к маркировке и упаковке - по ГОСТ 18088-83.

(п. 2.17 введен Изменением N 4, утв. Постановлением Госстандарта СССР от 26.02.1990 N 268)

3. ТЕХНИКА БЕЗОПАСНОСТИ

(раздел 3 в ред. Изменения N 4, утв. Постановлением

Госстандарта СССР от 26.02.1990 N 268)

3.1. Не допускается использовать ножовочную рамку с ненатянутым полотном или в условиях, когда край ножовочного полотна упирается во внутреннюю поверхность колена.

3.2. Детали разъемных соединений ножовочных рамок должны перемещаться без заеданий. При натянутом полотне и рабочих нагрузках качка разъемных соединений не допускается.

4. ПРИЕМКА

(раздел 4 в ред. Изменения N 4, утв. Постановлением

Госстандарта СССР от 26.02.1990 N 268)

4.1. Приемка ножовочных рамок - по ГОСТ 26810-86.

5. МЕТОДЫ ИСПЫТАНИЙ

5.1. Контроль жесткости рамок проводится при установленном на максимальный размер расстоянии между штырями для крепления ножовочного полотна, путем приложения нагрузки 750 - 800 Н (75 - 80) кгс по оси держателей.

При этом величина упругой деформации, измеренная по оси держателей, должна составлять не менее 4 мм.

(в ред. Изменения N 4, утв. Постановлением Госстандарта СССР от 26.02.1990 N 268)

Остаточная деформация рамки после снятия нагрузки не допускается.

5.2. Контроль отклонения от прямолинейности ножовочного полотна, закрепленного в рамке, должен проводиться путем измерения щупом зазоров между плоской эталонной пластиной и поверхностью ножовочного полотна, не имеющей зубьев.

(в ред. Изменения N 4, утв. Постановлением Госстандарта СССР от 26.02.1990 N 268)

5.1, 5.2. (Измененная редакция, Изм. N 3).

5.2а. Контроль размеров ножовочных рамок должен проводиться универсальными измерительными средствами.

(п. 5.2а введен Изменением N 4, утв. Постановлением Госстандарта СССР от 26.02.1990 N 268)

5.2б. Контроль плавности перемещения и качки разъемных соединений ножовочных рамок по п. 3.2 осуществляется вручную.

(п. 5.2б введен Изменением N 4, утв. Постановлением Госстандарта СССР от 26.02.1990 N 268)

5.2в. Шероховатость поверхностей ножовочных рамок проверяют сравнением с образцами шероховатости поверхностей по ГОСТ 9378-75 или образцовыми рамками, имеющими параметры шероховатости не более установленных в п. 2.6.

(п. 5.2в введен Изменением N 4, утв. Постановлением Госстандарта СССР от 26.02.1990 N 268)

ИС МЕГАНОРМ: примечание.

Взамен ГОСТ 9.302-79 Постановлением Госстандарта СССР от 29.06.1988 N 2507 с 1 января 1990 года введен в действие ГОСТ 9.302-88.

5.3. Качество гальванических покрытий проверяют по ГОСТ 9.302-79, внешний вид лакокрасочных покрытий - по ГОСТ 9.032-74 и ГОСТ 22133-86.

(в ред. Изменения N 4, утв. Постановлением Госстандарта СССР от 26.02.1990 N 268)

5.4. Исключен с 1 ноября 1990 года. - Изменение N 4, утв. Постановлением Госстандарта СССР от 26.02.1990 N 268.

ИС МЕГАНОРМ: примечание.

Взамен ГОСТ 1050-74 Постановлением Госстандарта СССР от 24.11.1988 N 3811 с 1 января 1991 года введен в действие ГОСТ 1050-88.

5.5. Испытание ножовочных рамок на работоспособность проводится путем пятикратной отрезки закрепленным на рамке ножовочным полотном образцов сечением 10 x 10 мм (или диаметром 10 мм) из углеродистой конструкционной стали по ГОСТ 1050-74 твердостью не менее HB 170.

При испытании не должно быть качки деталей в сопряжениях. После испытаний рамка не должна иметь деформации и должна быть полностью пригодна для дальнейшей эксплуатации.

(Введен дополнительно, Изм. N 3).

5.6. Испытание ножовочных рамок на надежность проводится по п. 2.15. Рамка закрепляется на стенде или приспособлении со стороны ручки, при этом циклическая нагрузка прикладывается к концу колена в месте установки держателя (черт. 1 и 2) в направлении к ручке. Результаты испытаний считаются удовлетворительными, если каждая испытываемая рамка не достигнет предельного состояния.

(п. 5.6 введен Изменением N 4, утв. Постановлением Госстандарта СССР от 26.02.1990 N 268)

6. ТРАНСПОРТИРОВАНИЕ И ХРАНЕНИЕ

(раздел 6 в ред. Изменения N 4, утв. Постановлением

Госстандарта СССР от 26.02.1990 N 268)

Транспортирование и хранение ножовочных рамок - по ГОСТ 18088-83.

7. ГАРАНТИИ ИЗГОТОВИТЕЛЯ

7.1. Изготовитель должен гарантировать соответствие рамок требованиям настоящего стандарта при соблюдении потребителем условий эксплуатации и хранения.

7.2. Гарантийный срок - 12 мес со дня продажи через розничную торговую сеть, а для внерыночного потребления - со дня получения потребителем.

7.1, 7.2. (Измененная редакция, Изм. N 1).

Приложение

Справочное

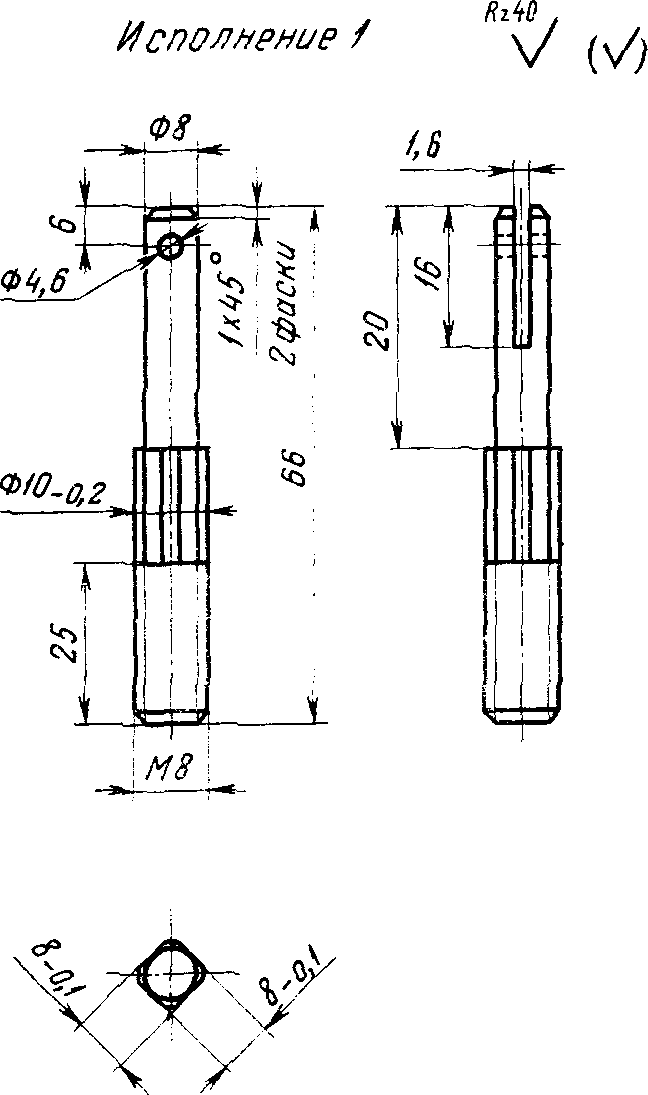

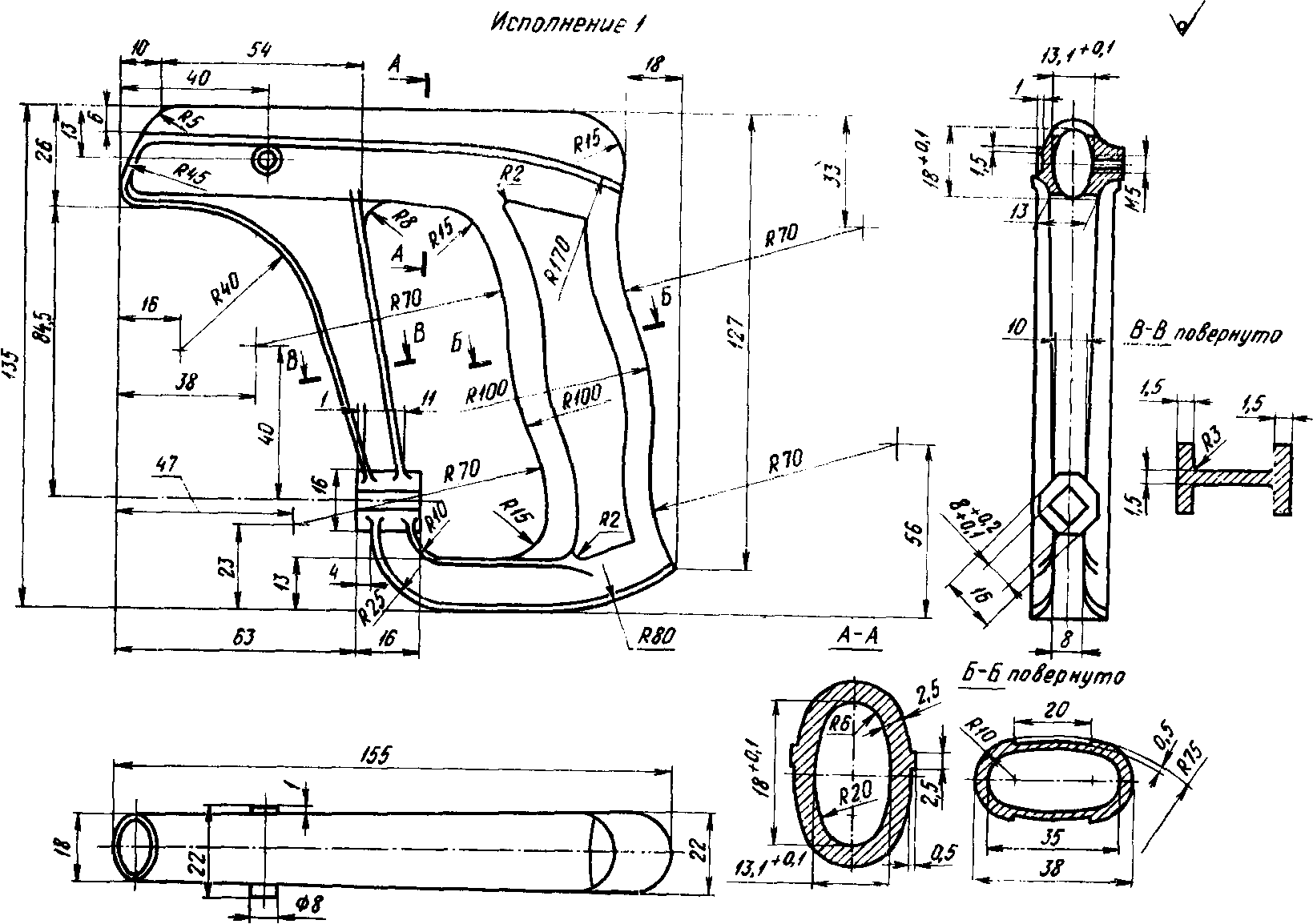

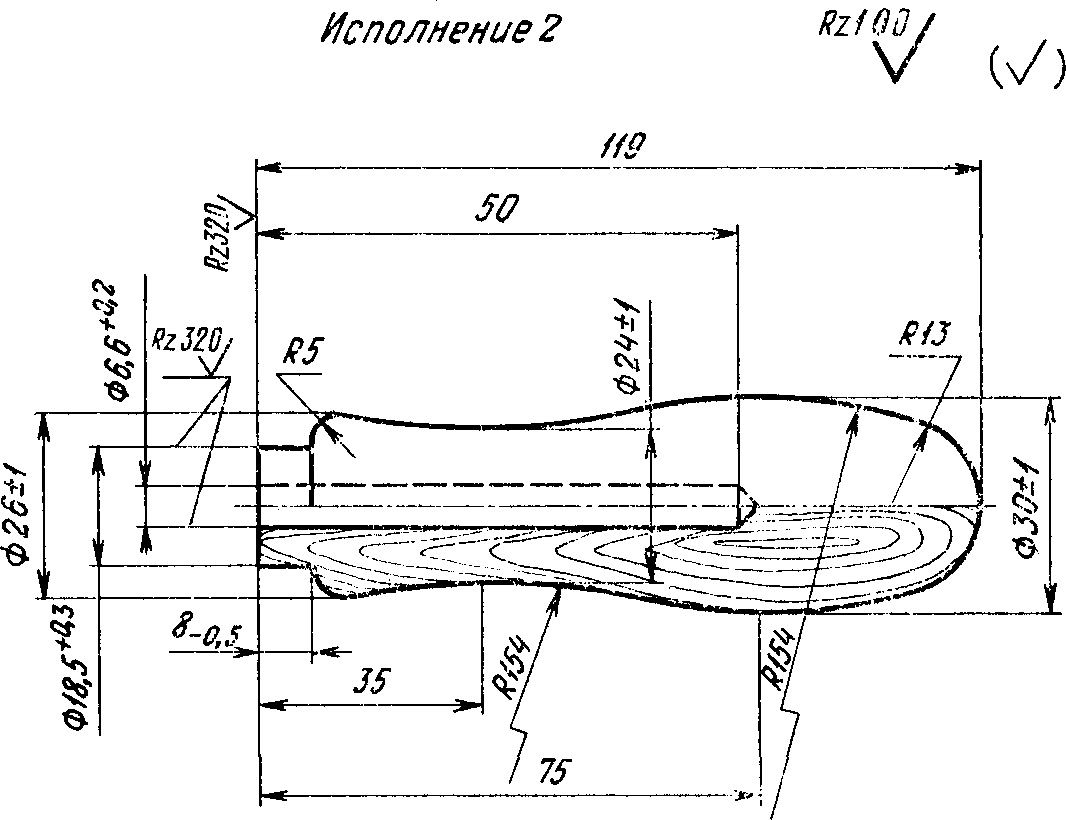

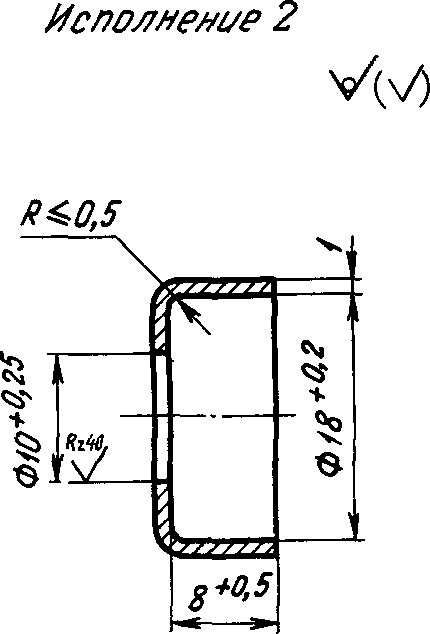

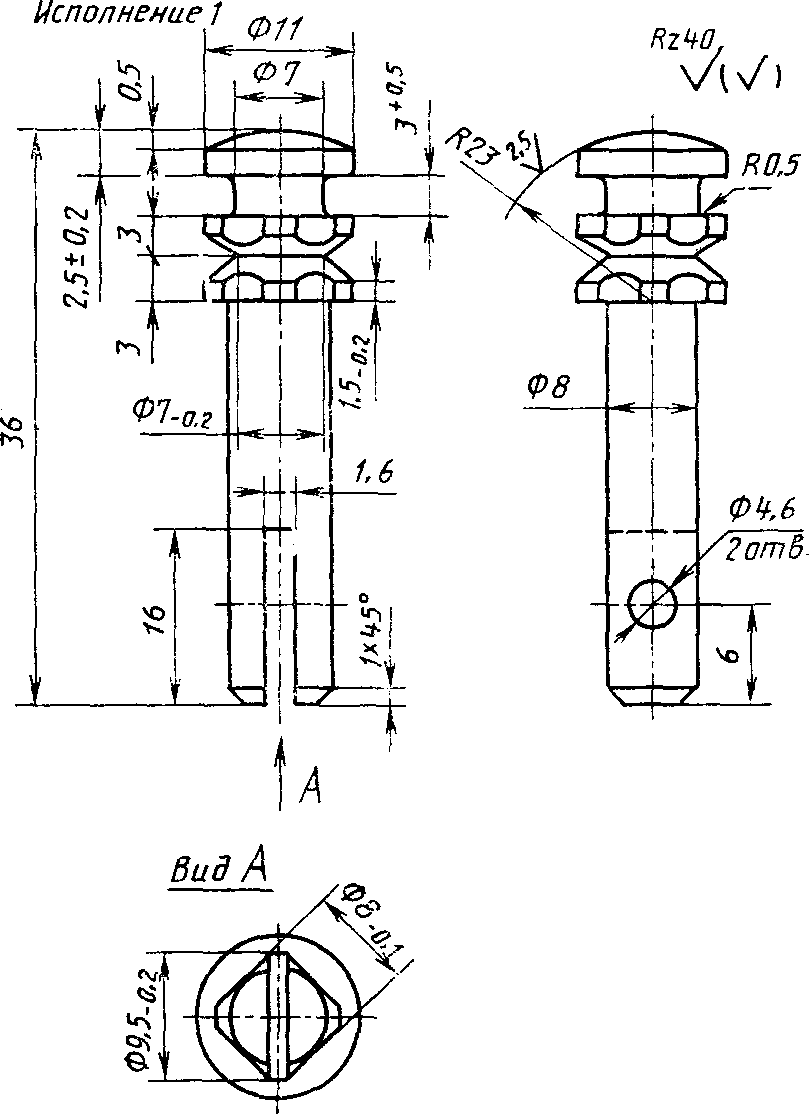

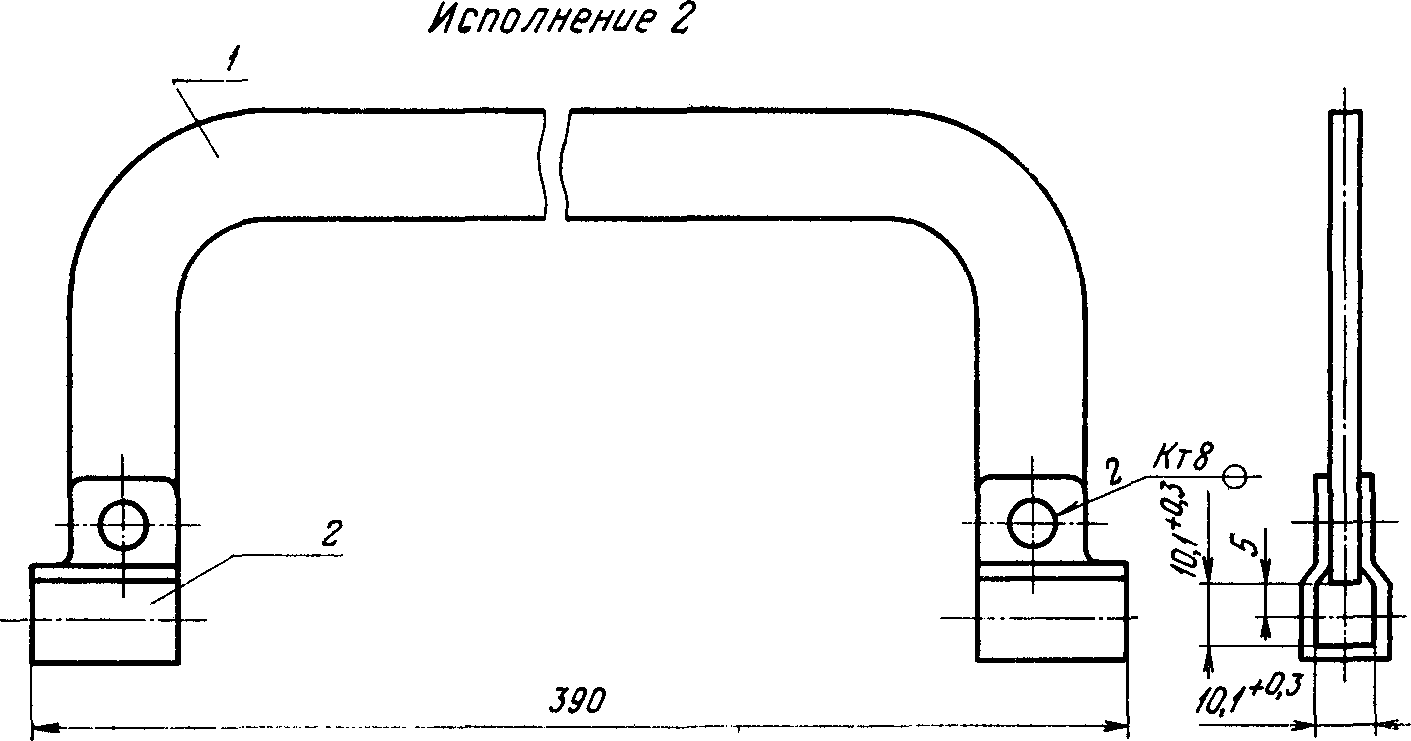

КОНСТРУКТИВНЫЕ ЭЛЕМЕНТЫ РУЧНЫХ НОЖОВОЧНЫХ РАМОК

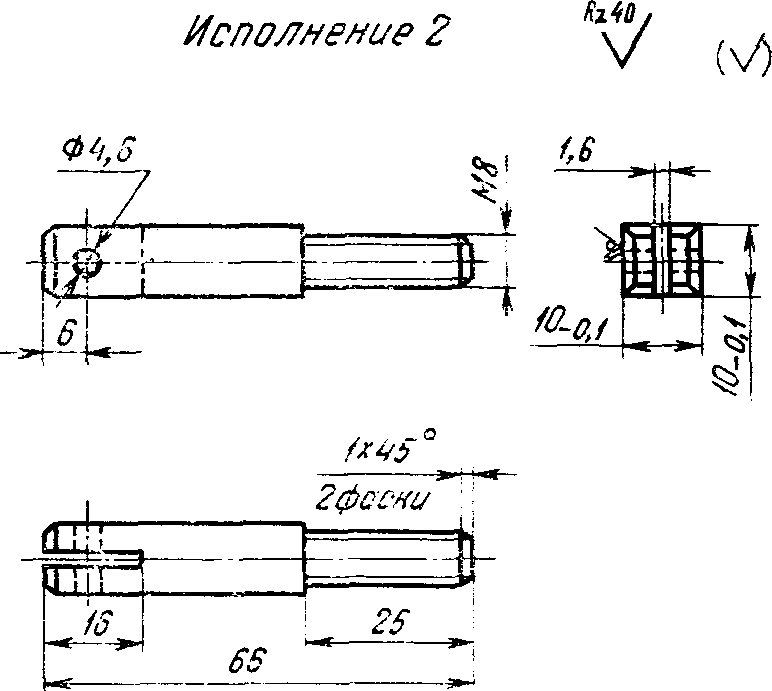

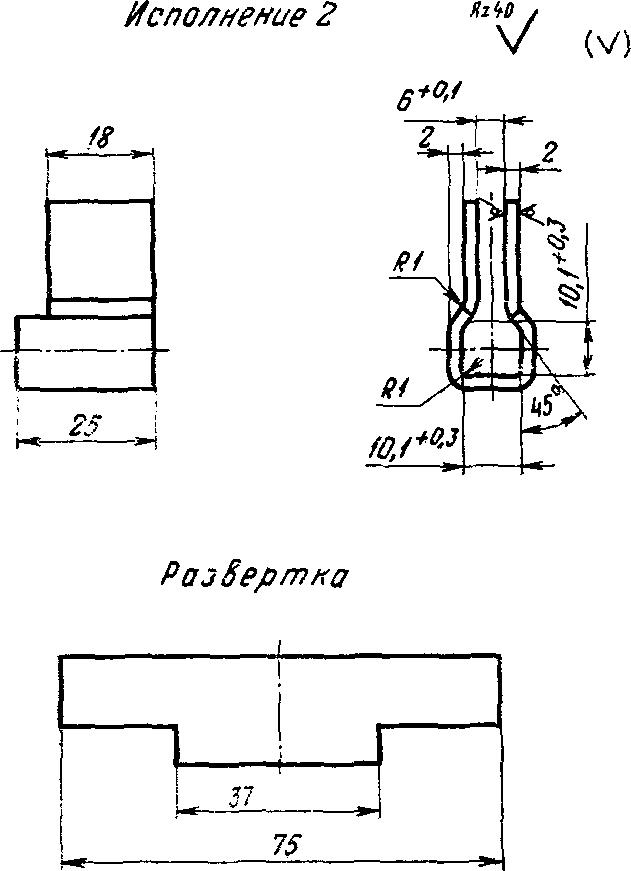

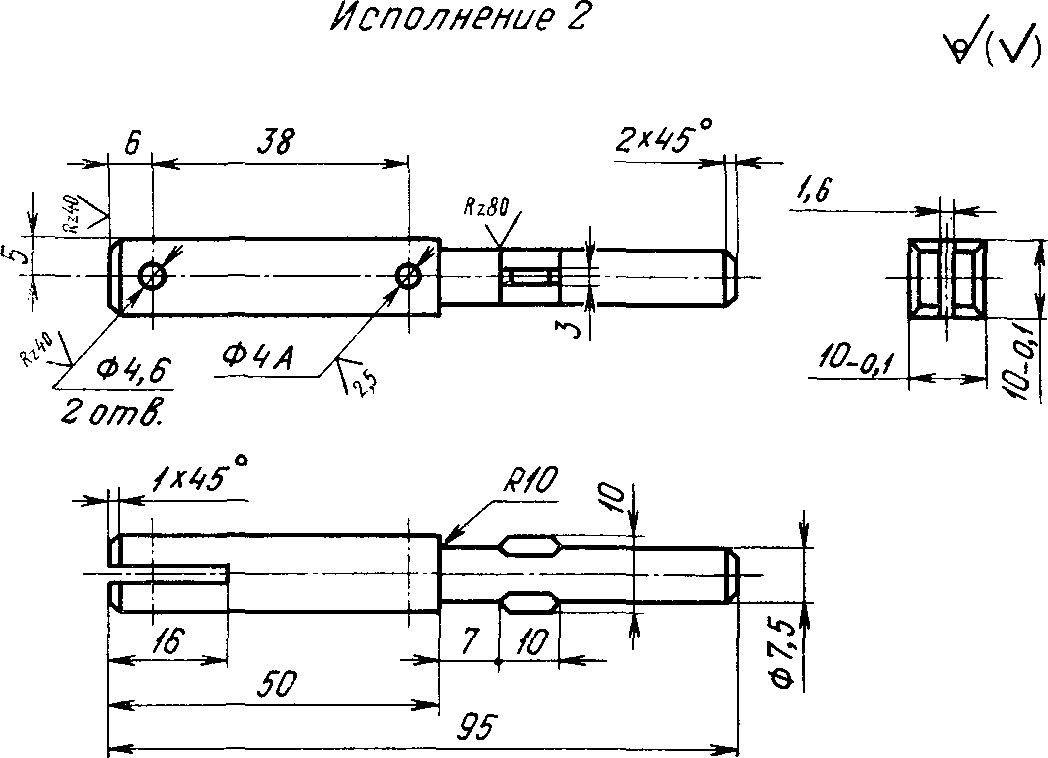

Размеры основных конструктивных элементов ножовочных рамок должны соответствовать указанным на черт. 1 - 21.

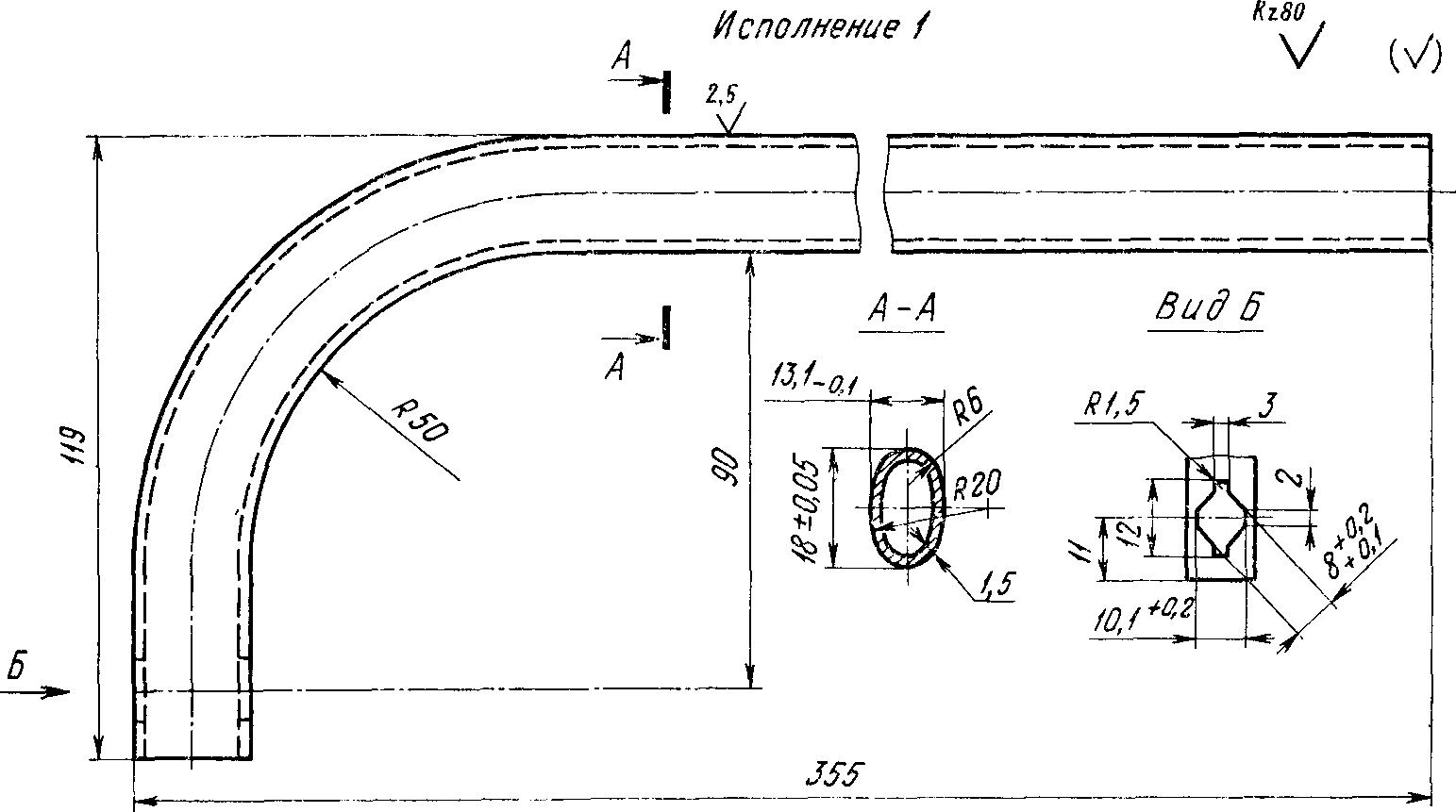

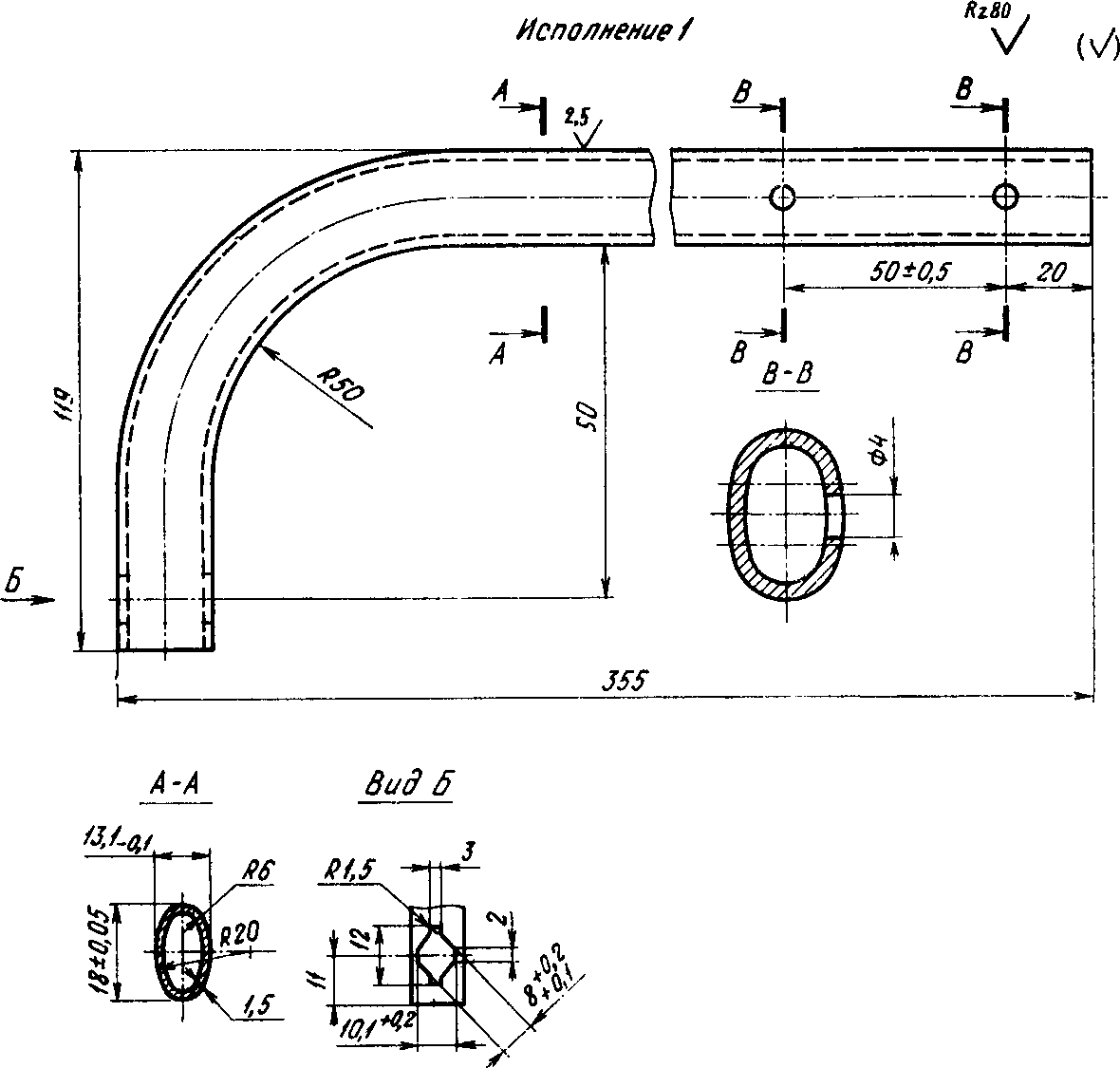

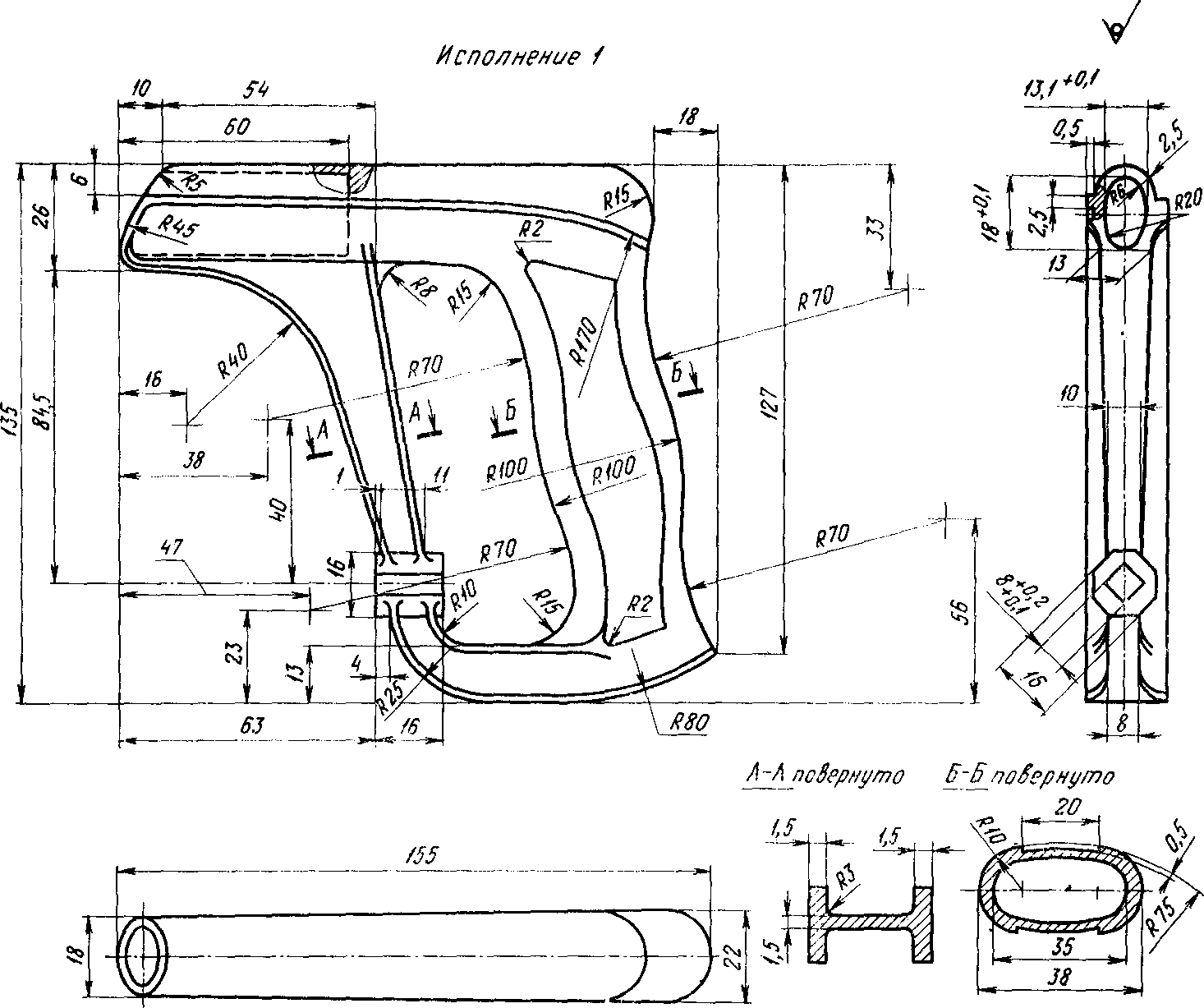

Деталь 1. Колено

Тип 1
