"ГОСТ 21523.3.1-93. Межгосударственный стандарт. Древесина модифицированная. Метод определения теплоемкости" (введен в действие Постановлением Госстандарта России от 02.06.1994 N 160)

Главная // Актуальные документы // ГОСТ (Государственный стандарт)

СПРАВКА

Источник публикации

М.: Издательство стандартов, 1995

Примечание к документу

С 1 июля 2003 года до вступления в силу технических регламентов акты федеральных органов исполнительной власти в сфере технического регулирования носят рекомендательный характер и подлежат обязательному исполнению только в части, соответствующей целям, указанным в пункте 1 статьи 46 Федерального закона от 27.12.2002 N 184-ФЗ.

Документ введен в действие с 1 января 1995 года.

Взамен ГОСТ 21523.3-87.

Название документа

"ГОСТ 21523.3.1-93. Межгосударственный стандарт. Древесина модифицированная. Метод определения теплоемкости"

(введен в действие Постановлением Госстандарта России от 02.06.1994 N 160)

"ГОСТ 21523.3.1-93. Межгосударственный стандарт. Древесина модифицированная. Метод определения теплоемкости"
(введен в действие Постановлением Госстандарта России от 02.06.1994 N 160)

Содержание

ГОСТ 21523.3.1-93. Межгосударственный стандарт. Древесина модифицированная. Метод определения теплоемкости

Предисловие

Информационные данные

1. Сущность метода

2. Отбор образцов

3. Аппаратура и материалы

4. Подготовка к испытанию

5. Проведение испытания

6. Обработка результатов

Приложение

Введен в действие

Постановлением Комитета

Российской Федерации по стандартизации,

метрологии и сертификации

от 2 июня 1994 г. N 160

МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ

ДРЕВЕСИНА МОДИФИЦИРОВАННАЯ

МЕТОД ОПРЕДЕЛЕНИЯ ТЕПЛОЕМКОСТИ

Modified wood.

Method for determination of heat capacity

ГОСТ 21523.3.1-93

Группа К29

ОКСТУ 5301

Дата введения

1 января 1995 года

ПРЕДИСЛОВИЕ

1. Разработан Госстандартом России.

Внесен Техническим секретариатом Межгосударственного совета по стандартизации, метрологии и сертификации.

2. Принят Межгосударственным советом по стандартизации, метрологии и сертификации 21 октября 1993 г.

За принятие проголосовали:

Наименование государства	Наименование национального органа стандартизации
Республика Беларусь	Белстандарт
Кыргызская Республика	Кыргызстандарт
Республика Молдова	Госдепартамент Молдовастандарт
Российская Федерация	Госстандарт России
Республика Таджикистан	Таджикгосстандарт
Туркменистан	Туркменглавгосинспекция
Украина	Госстандарт Украины

3. Постановлением Комитета Российской Федерации по стандартизации, метрологии и сертификации от 02.06.94 N 160 межгосударственный стандарт ГОСТ 21523.3.1-93 введен в действие непосредственно в качестве государственного стандарта Российской Федерации с 01.01.95.

4. Взамен ГОСТ 21523.3-87.

ИНФОРМАЦИОННЫЕ ДАННЫЕ

Ссылочные нормативно-технические документы

Обозначение НТД, на который дана ссылка

Номер пункта, раздела

ИС МЕГАНОРМ: примечание.

Взамен ГОСТ 8.001-80 на территории Российской Федерации с 1 декабря 2001 года введены в действие ПР 50.2.009-94 "ГСИ. Порядок проведения испытаний и утверждения типа средств измерений" (Постановление Госстандарта России от 27.09.2001 N 394-ст).

ГОСТ 8.001-80

ГОСТ 166-89

ИС МЕГАНОРМ: примечание.

Взамен ГОСТ 859-78 Постановлением Госстандарта России от 30.07.2001 N 301-ст с 1 марта 2002 года введен в действие ГОСТ 859-2001.

ГОСТ 859-78

2.4, 4.1, 3

Настоящий стандарт распространяется на марки модифицированной древесины по ГОСТ 24588, размеры заготовок которых позволяют изготовлять образцы требуемых размеров, и устанавливает метод определения теплоемкости.

1. СУЩНОСТЬ МЕТОДА

Сущность метода заключается в проведении измерений в режиме монотонного нагрева, представляющем собой плавный разогрев с переменным полем температур внутри образца.

2. ОТБОР ОБРАЗЦОВ

2.1. Образцы для испытания изготовляют диаметром 15 мм и высотой 10 мм. Отклонения размеров образцов не должны превышать +/- 0,3 мм (черт. 1).

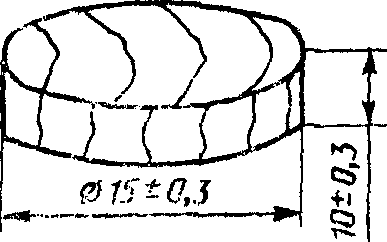

Образец для испытания теплоемкости

Черт. 1

ИС МЕГАНОРМ: примечание.

В официальном тексте документа, видимо, допущена опечатка: имеется в виду ГОСТ 16483.0, а не ГОСТ 16843.0.

2.2. Количество образцов - по ГОСТ 16843.0. Коэффициент вариации - 15%.

2.3. Значение параметра шероховатости поверхности образцов для испытания

не должно превышать 20 мкм по ГОСТ 7016. На поверхности образцов для испытаний не должно быть сучков.

2.4. Образцы для испытания должны быть высушены до постоянной массы при температуре (103 +/- 2) °C по ГОСТ 21523.4.

3. АППАРАТУРА И МАТЕРИАЛЫ

ИС МЕГАНОРМ: примечание.

Прибор ИТ-С-400 с измерительным блоком ПУ2.999.068 по ГОСТ 8.001.

Электросекундомер типа П-30 по ГОСТ 8286.

Штангенциркуль по ГОСТ 166 с погрешностью измерения не более 0,1 мм.

Весы аналитические с погрешностью взвешивания 0,001 г.

Аппаратура для определения влажности по ГОСТ 21523.4.

ИС МЕГАНОРМ: примечание.

Образцы из меди марки М1 по ГОСТ 859.

Графитовый порошок по ГОСТ 8295.

4. ПОДГОТОВКА К ИСПЫТАНИЮ

4.1. Испытуемый образец взвешивают и определяют его влажность по ГОСТ 21523.4 и плотность по ГОСТ 21523.11.

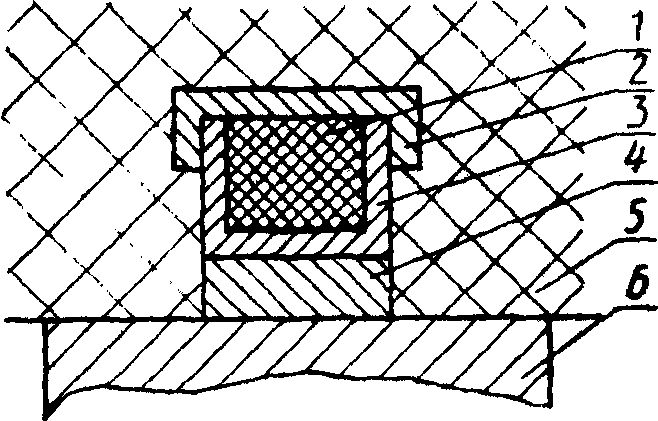

4.2. Образец помещают в ампулу измерителя теплоемкости ИТ-С-400 и накрывают его крышкой, как показано на черт. 2.

1 - образец испытуемый; 2 - крышка ампулы; 3 - ампула;

4 - тепломер; 5 - оболочка адиабатическая;

6 - основание измерительной ячейки

Черт. 2

4.3. Микровольтнаноамперметр Ф136 включают в сеть и производят подготовку его к работе согласно инструкции по эксплуатации.

4.4. Теплоемкость образца определяют в диапазоне температур от 173 до 473 K (от -100 до +200 °C) с интервалом 25 K (25 °C). Допускаемое отклонение +/- 1 K (+/- 1 °C).

4.5. Включают измеритель теплоемкости ИТ-С-400 и нагревают в нем испытуемый образец до заданной температуры в диапазоне по п. 4.4.

5. ПРОВЕДЕНИЕ ИСПЫТАНИЯ

5.1. На измерителе теплоемкости ИТ-С-400 переключатель "ИЗМЕРЕНИЕ" устанавливают в положение
