МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ
ДРЕВЕСИНА МОДИФИЦИРОВАННАЯ
МЕТОД ОПРЕДЕЛЕНИЯ ПРОЧНОСТИ ВТУЛОК
Modified wood.
Method for determination of strength of bushes
ГОСТ 21523.1-93
ОКСТУ 5301
Дата введения
1 января 1995 года
1. Разработан Госстандартом России.
Внесен Техническим секретариатом Межгосударственного совета по стандартизации, метрологии и сертификации.
2. Принят Межгосударственным советом по стандартизации, метрологии и сертификации 21 октября 1993 г.
За принятие проголосовали:
Наименование государства | Наименование национального органа стандартизации |
Республика Беларусь | Белстандарт |
Кыргызская Республика | Кыргызстандарт |
Республика Молдова | Госдепартамент Молдовастандарт |
Российская Федерация | Госстандарт России |
Республика Таджикистан | Таджикгосстандарт |
Туркменистан | Туркменглавгосинспекция |
Украина | Госстандарт Украины |
ИС МЕГАНОРМ: примечание. В официальном тексте документа, видимо, допущена опечатка: имеется в виду ГОСТ 21523.1-93, а не ГОСТ ГОСТ 25523.1-93. |
3. Постановлением Комитета Российской Федерации по стандартизации, метрологии и сертификации от 02.06.94 N 160 межгосударственный стандарт ГОСТ 25523.1-93 введен в действие непосредственно в качестве государственного стандарта Российской Федерации с 01.01.95.
4. Взамен ГОСТ 21523.1-76.
Ссылочные нормативно-технические документы
Обозначение НТД, на который дана ссылка | Номер пункта, раздела |
Сущность метода заключается в нагружении внутренней поверхности втулки, определении максимальной нагрузки ее разрушения и вычислении окружного напряжения.
2.1. Втулки изготавливают из заготовок по ГОСТ 9629.
2.2. Количество втулок - по ГОСТ 16483.0. Коэффициент вариации - 15%.
2.3. Значение параметра шероховатости рабочих поверхностей втулок (Rz) не должно превышать 20 мкм по ГОСТ 2789.
2.4. Влажность втулок должна быть не более 8%.
Машина испытательная с погрешностью измерения нагрузки не более 2%.
Штангенциркуль по ГОСТ 166.
Парафин по ГОСТ 23683.
4.1. Размеры втулки (внешний и внутренний диаметры, толщина стенок, длина) измеряют с погрешностью не более 0,1 мм.
4.2. Втулку заполняют расплавленным парафином. Рекомендуемая температура расплава (70 - 80) °C. Затем парафин охлаждают до температуры (20 +/- 2) °C.
4.3. Перед испытанием нагружаемую торцовую поверхность парафина обрабатывают для получения плоской поверхности. Поверхность парафина должна быть ниже верхнего торца втулки на 5 - 10 мм.

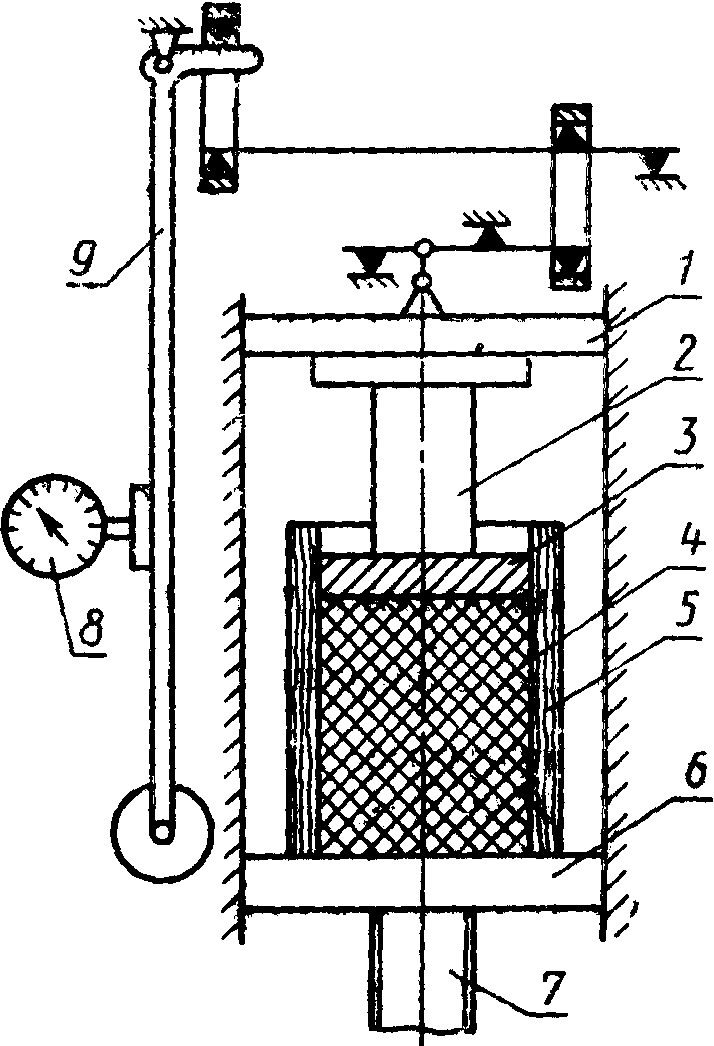

5.1. Втулку с пуансоном и диском помещают на нижнюю плиту испытательной машины (черт.). Зазор между внутренней поверхностью втулки и диском не должен превышать 0,5 мм.
1 - верхняя плита; 2 - пуансон; 3 - диск; 4 - парафин;
5 - втулка; 6 - нижняя плита; 7 - винт;
8 - измеритель усилия; 9 - маятник
5.2. Нагружение через парафин втулки осуществляют со скоростью (170 +/- 30) Н/с.
5.3. По шкале измерителя усилия определяют значение максимальной нагрузки
в момент разгружения втулки.
в момент разгружения втулки.6.1. Прочность втулки (окружное напряжение
в мегапаскалях) вычисляют по формуле
в мегапаскалях) вычисляют по формуле
,где K - коэффициент, зависящий от способа прессования, степени прессования (i) и от отношения толщины втулки к ее внутреннему радиусу
, его значения приведены в Приложениях 1 и 2;
, его значения приведены в Приложениях 1 и 2;
- максимальная нагрузка в момент разрушения втулки, Н;s - толщина втулки, м;
r - внутренний радиус втулки, м.
Вычисление производят с погрешностью не более 1,0 МПа.
6.2. Статистическую обработку опытных данных выполняют по ГОСТ 16483.0.
6.3. Результаты измерений и расчетов заносят в протокол (Приложение 3).
Справочное
С РАДИАЛЬНЫМ РАСПОЛОЖЕНИЕМ ВОЛОКОН
 | K | ||
i = 50% | i = 75% | i = 100% | |
0,05 | 1,025 | 1,025 | 1,025 |
0,10 | 1,049 | 1,049 | 1,049 |
0,20 | 1,097 | 1,097 | 1,097 |
0,30 | 1,144 | 1,144 | 1,144 |
0,40 | 1,190 | 1,190 | 1,190 |
0,50 | 1,235 | 1,235 | 1,235 |
Примечание. Промежуточные значения коэффициента определяют линейной интерполяцией.
Справочное
 | K | ||
i = 50% | i = 75% | i = 100% | |
0,05 | 0,976 | 0,976 | 0,975 |
0,10 | 0,952 | 0,952 | 0,952 |
0,20 | 0,909 | 0,908 | 0,907 |
0,30 | 0,869 | 0,867 | 0,866 |
0,40 | 0,833 | 0,829 | 0,827 |
0,50 | 0,799 | 0,794 | 0,791 |
Примечание. Промежуточные значения коэффициента определяют линейной интерполяцией.
Рекомендуемое
испытаний втулок из модифицированной древесины на прочность
Марка втулки __________________________________________________________
Температура окружающего воздуха, °C ___________________________________
Начальная влажность, % ________________________________________________
Номера втулок | Размеры втулки, мм | Максимальная нагрузка в момент разрушения втулки  , Н | Прочность втулки,  , МПа | |||
внешний диаметр D | внутренний диаметр d | толщина s | длина L | |||
