1. РАЗРАБОТАН И ВНЕСЕН Центральным научно-исследовательским институтом фанеры, Министерством лесной и деревообрабатывающей промышленности СССР

РАЗРАБОТЧИКИ

И.А. Шулепов, канд. техн. наук; Г.С. Черкасов, канд. техн. наук; С.Я. Тихомирова

2. УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ Постановлением Государственного комитета стандартов Совета Министров СССР от 06.05.75 N 1172

3. Взамен ГОСТ 1143-41 в части методов испытаний авиационного шпона

4. Периодичность проверки - 5 лет

5. ССЫЛОЧНЫЕ НОРМАТИВНО-ТЕХНИЧЕСКИЕ ДОКУМЕНТЫ

6. Ограничение срока действия снято по решению Межгосударственного совета по стандартизации, метрологии и сертификации (протокол 3-93 от 17.02.93)

7. Переиздание с Изменениями 1, 2, утвержденными в ноябре 1985 г., июне 1991 г. (ИУС 2-86, 9-91)

Настоящий стандарт распространяется на лущеный шпон и устанавливает методы определения плотности, влажности и предела прочности при растяжении.

1.1. Для определения предела прочности при растяжении применяют следующую аппаратуру:

машину испытательную по ГОСТ 28840-90 с погрешностью измерения нагрузки не более 1%;

штангенциркуль по ГОСТ 166-89 с погрешностью измерения не более 0,1 мм;

микрометр по ГОСТ 6507-90 с погрешностью измерения не более 0,01 мм.

Допускается применять другую аппаратуру и инструменты, обеспечивающие требуемую точность измерения.

1.2. Для определения плотности и влажности применяют следующую аппаратуру, материалы и реактивы:

весы по ГОСТ 24104-88 с погрешностью взвешивания не более 0,01 г;

шкафы сушильные с естественной циркуляцией воздуха, обеспечивающие постоянную температуру (103 +/- 2) °C;

эксикаторы по ГОСТ 25336-82;

кальций хлорид обезвоженный по ТУ 6-09-4711-81 или серную кислоту по ГОСТ 4204-77 концентрации не менее 94% (плотность 1,830 - 1,835 г/см³);

штангенциркуль по ГОСТ 166-89 с погрешностью измерения не более 0,1 мм;

микрометр по ГОСТ 6507-90 или толщиномер по ГОСТ 11358-89 с погрешностью измерения не более 0,01 мм.

Допускается применять другие измерительные инструменты и приборы, обеспечивающие требуемую точность измерения и взвешивания.

(Измененная редакция, Изм. N 1, 2).

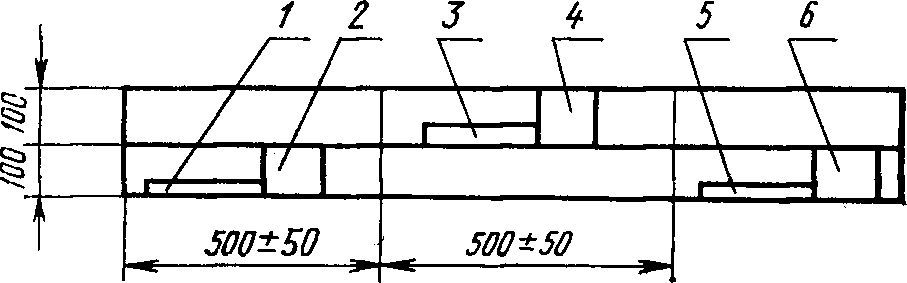

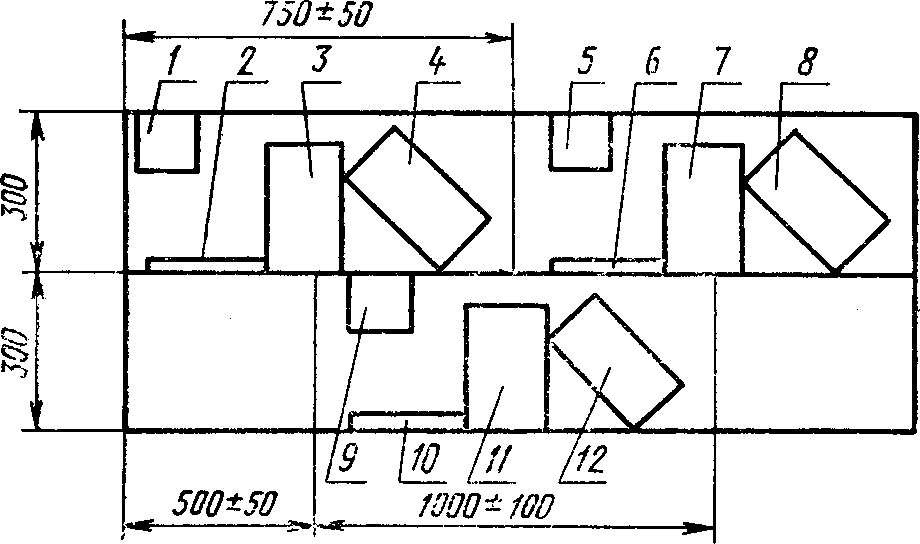

2.1. От каждого листа, отобранного для испытаний, отбирают не менее трех образцов на каждый вид испытаний по черт. 1 или 2.

2.2. Плотность и влажность определяют на образцах размером 100 x 100 x s мм, где s - толщина образца в мм.

Допускается определять влажность на образцах любых размеров массой не менее 3 г.

(Измененная редакция, Изм. N 1).

2.3. Размеры образцов для определения прочности в миллиметрах:

200 x 20 x s - при растяжении вдоль волокон;

240 x 120 x s - при растяжении поперек волокон;

240 x 140 x s - при растяжении под углом 45°.

На концы образцов приклеивают шпон или тонкую фанеру или клеевую ленту длиной, равной ширине образцов, и шириной 30 мм.

В образцах не должно быть пороков.

2.4. Отклонения от номинальных размеров в пределах одного образца не должны быть более +/- 0,1 мм.

Отклонения от номинальных размеров образцов не должны быть более:

+/- 0,5 мм - по ширине;

+/- 1 мм - по длине.

Предельные отклонения по толщине образца должны соответствовать ГОСТ 99-89.

(Измененная редакция, Изм. N 1).

3.1. Определение предела прочности при растяжении.

3.1.1. Толщину и ширину рабочей части каждого образца (между наклейками) перед испытанием измеряют в трех точках посередине и по концам и вычисляют среднее арифметическое результатов трех измерений.

Толщину измеряют с погрешностью не более 0,01 мм, ширину - с погрешностью не более 0,1 мм.

(Измененная редакция, Изм. N 1).

3.1.2. При испытании образец устанавливают в захваты машины с таким расчетом, чтобы его продольная ось совпадала с осями головок машины. Образцы, разрушение которых произошло не в рабочей части, в расчет не принимают и они должны быть заменены.

3.1.3. Время действия равномерно возрастающей нагрузки на образец до полного его разрушения в секундах должно составлять:

60 +/- 30 - при испытании образцов вдоль волокон;

30 +/- 15 - при испытании образцов поперек волокон и под углом 45°.

3.1.4. Влажность шпона в момент испытаний должна быть (8 +/- 2)%.

3.2. Определение плотности

3.2.1. При определении плотности образцы взвешивают с погрешностью не более 0,01 г, затем определяют их линейные размеры.

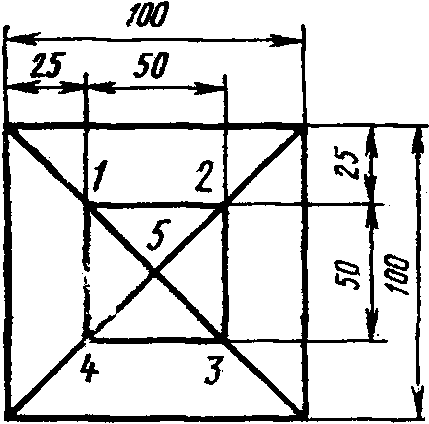

3.2.2. Толщину образца измеряют в пяти точках, указанных на черт. 3, с погрешностью не более 0,01 мм.

За толщину образца принимают среднее арифметическое результатов пяти измерений.

(Измененная редакция, Изм. N 1).

3.2.3. Длину и ширину образца измеряют в двух местах параллельно долевой и продольной кромкам образца с погрешностью не более 0,1 мм.

За длину и ширину образца принимают среднее арифметическое результатов двух измерений.

3.3. Определение влажности

3.3.1. При определении влажности образцы взвешивают с погрешностью не более 0,01 г. Взвешенные образцы высушивают в сушильном шкафу с естественной циркуляцией воздуха при температуре (103 +/- 2) °C до постоянной массы. Высушивание образцов считают законченным, если разность между двумя последовательными взвешиваниями, произведенными через 2 ч одно после другого, будет не более 0,01 г.

После охлаждения в эксикаторе с безводным хлористым кальцием или серной кислотой образцы взвешивают с той же точностью.

4.1. Предел прочности при растяжении в Н/м² (кгс/см²) вычисляют с точностью до:

0,5 МПа (5 кгс/см²) - при испытании образцов вдоль волокон;

0,01 МПа (0,1 кгс/см²) - при испытании образцов поперек волокон и под углом 45° по формуле

где P_max - максимальная нагрузка, Н (кгс);

b - ширина рабочей части образца, мм (см);

s - толщина рабочей части образца, мм (см).

4.2. Плотность в кг/м³ (г/см³) вычисляют с точностью до 1,0 кг/м³ (0,01 г/см³) по формуле

где m - начальная масса образца, кг (г);

b - ширина образца, м (см);

l - длина образца, м (см);

s - толщина образца, м (см).

4.3. Влажность (W) в процентах вычисляют с точностью до 0,1% по формуле

где m₁ - начальная масса образца (до высушивания), кг (г);

m₂ - масса образца, высушенного до постоянной массы, кг (г).

4.1 - 4.3. (Измененная редакция, Изм. N 1).

4.4. Статистическую обработку результатов испытаний проводят в соответствии с требованиями ГОСТ 16483.0-89.

(Введен дополнительно, Изм. N 1).

4.5. Результаты испытаний оформляют протоколом (см. приложение).

(Введен дополнительно, Изм. N 2).

(Введено дополнительно, Изм. N 2).
