"ГОСТ 23059-78. Государственный стандарт Союза ССР. Костюмы госпитальные мужские. Технические условия"
(утв. и введен в действие Постановлением Госстандарта СССР от 13.04.1978 N 1000)
(ред. от 01.03.1989)

"ГОСТ 23059-78. Государственный стандарт Союза ССР. Костюмы госпитальные мужские. Технические условия"
(утв. и введен в действие Постановлением Госстандарта СССР от 13.04.1978 N 1000)
(ред. от 01.03.1989)

Содержание

ГОСТ 23059-78. Государственный стандарт Союза ССР. Костюмы госпитальные мужские. Технические условия
Информационные данные
1. Типы и основные размеры
2. Технические требования
3. Правила приемки и методы контроля качества
4. Маркировка, упаковка, транспортирование и хранение

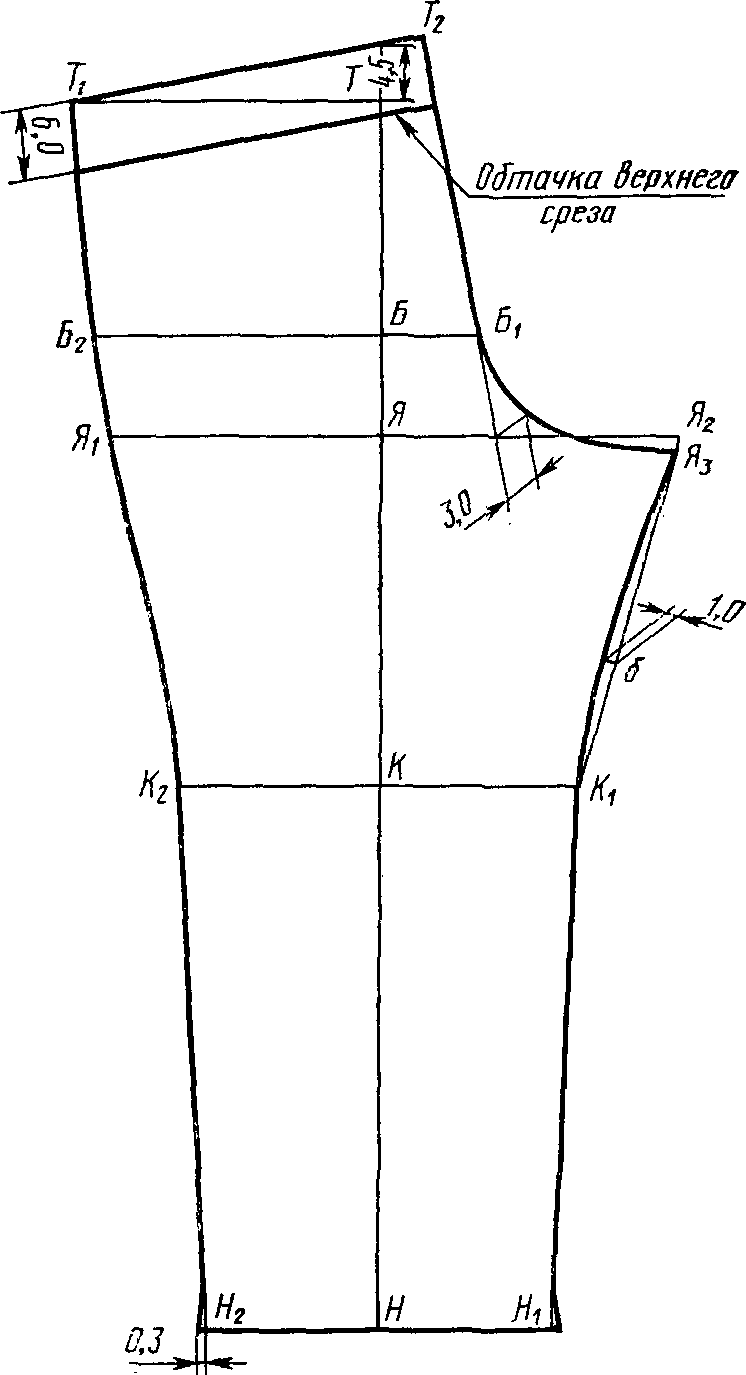

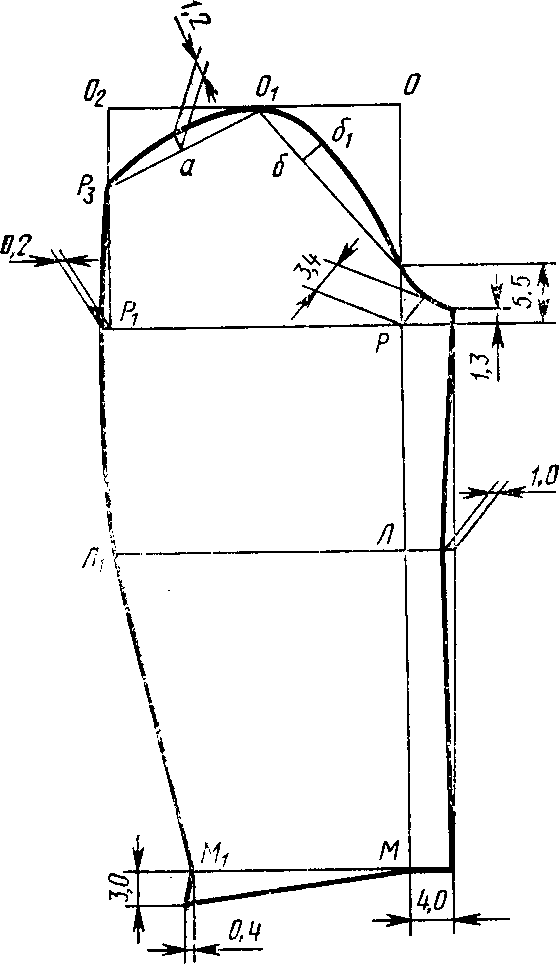

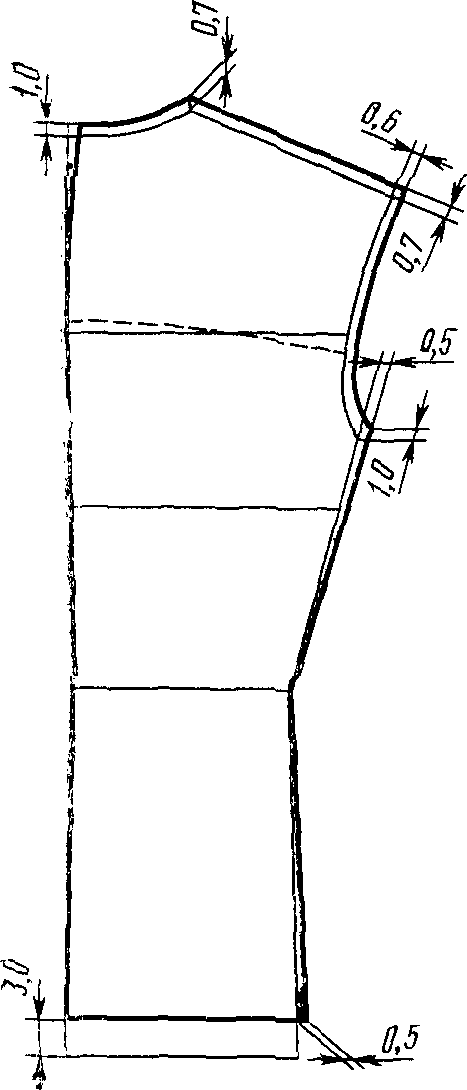

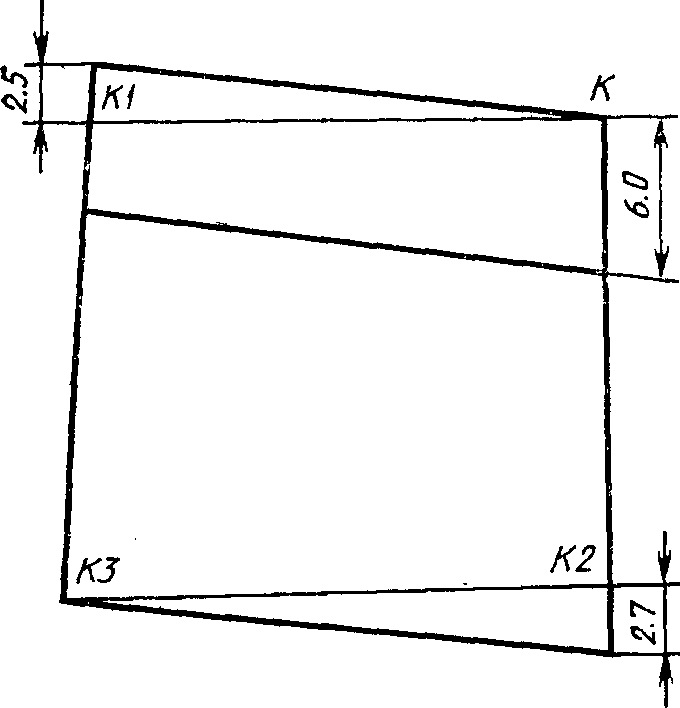

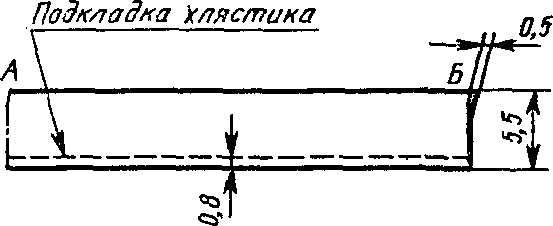

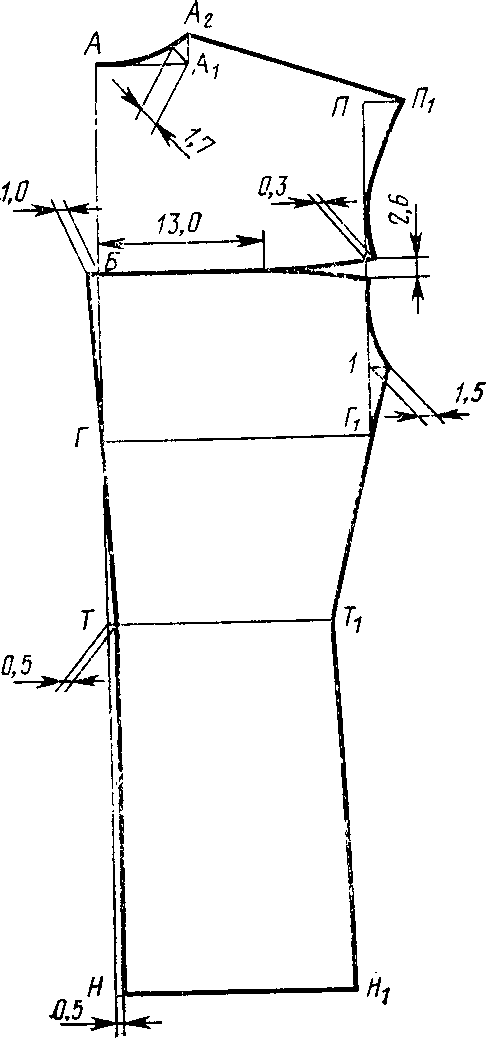

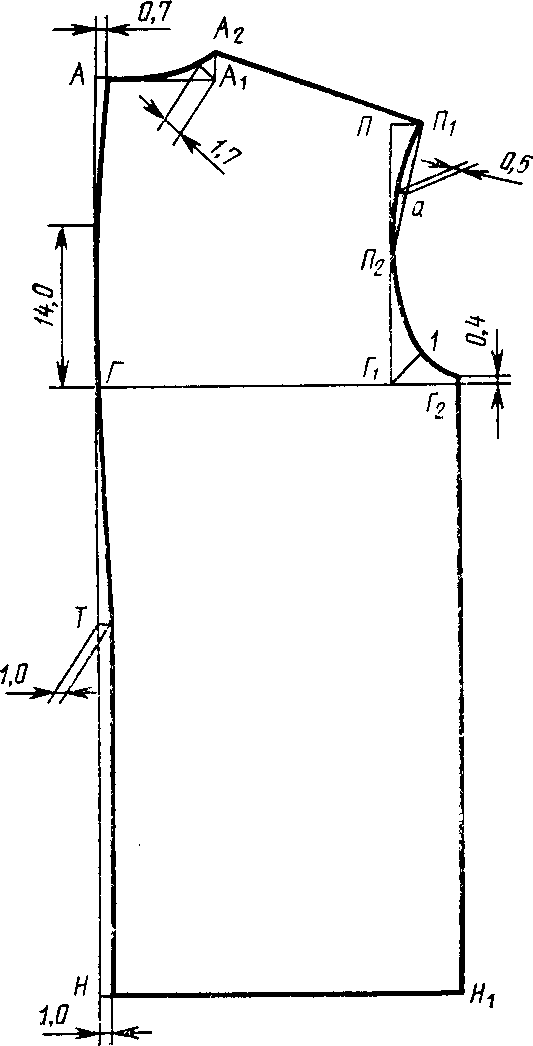

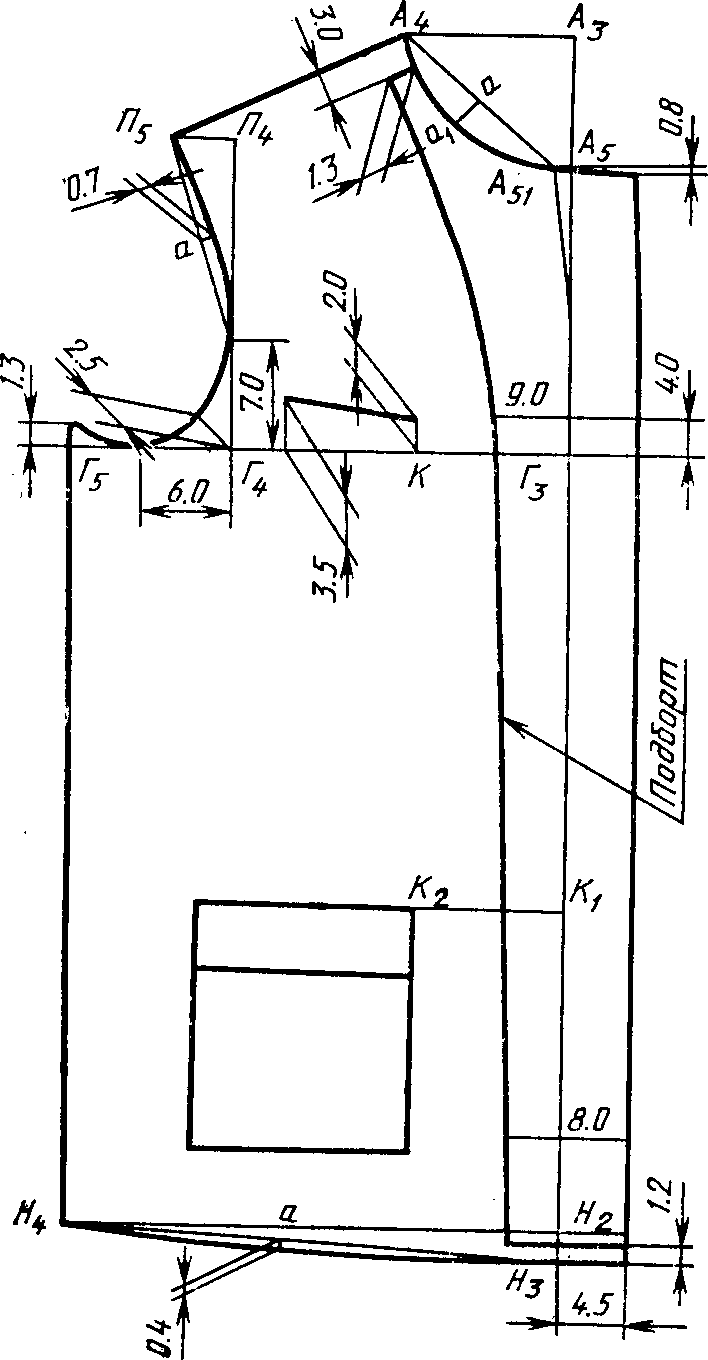

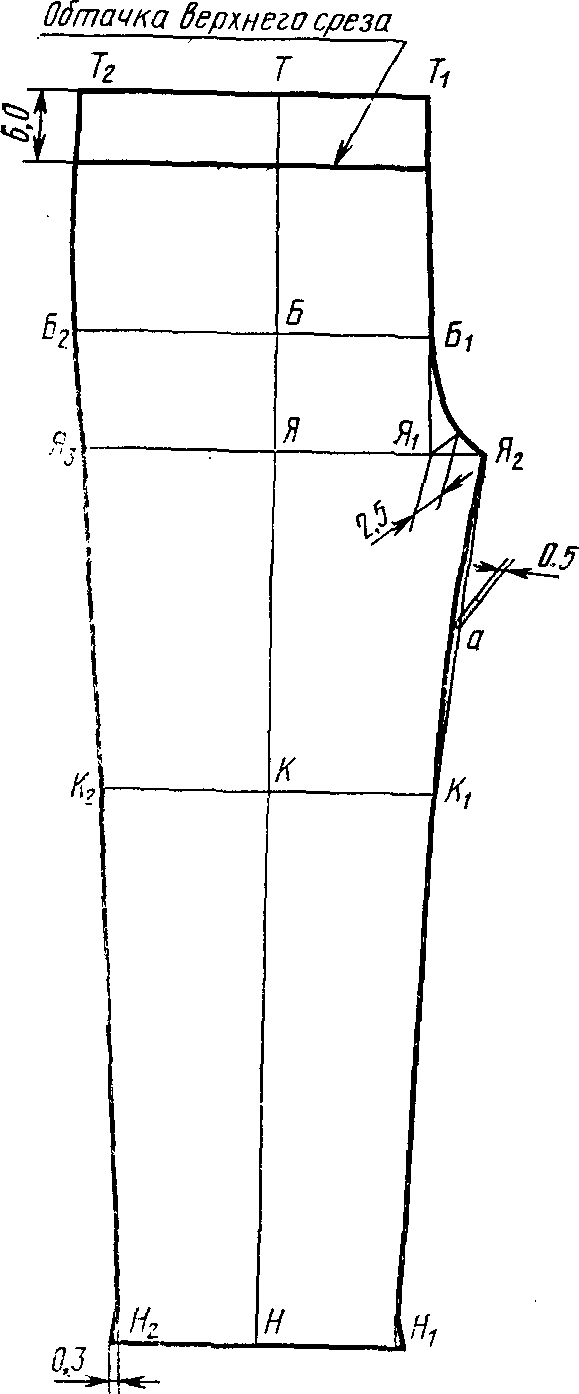

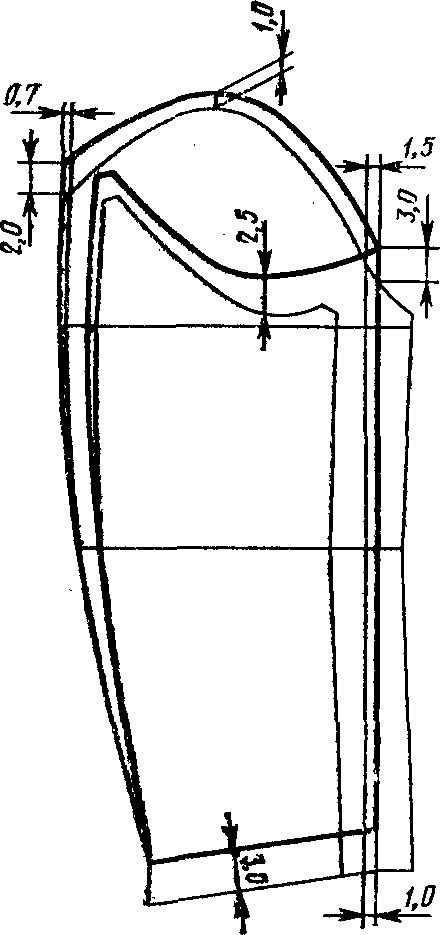

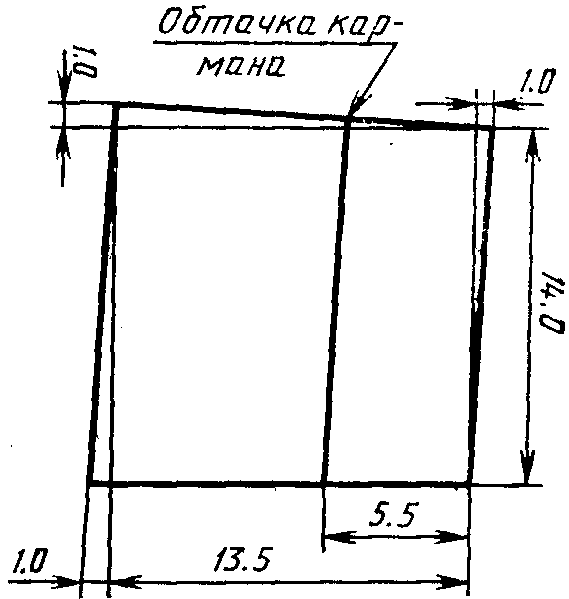

Приложение 1. Пособие для построения чертежей лекал костюмов
Приложение 2. Спецификация деталей костюмов
Приложение 3. Коды ОКП на костюмы
Утвержден и введен в действие
Постановлением Государственного
комитета стандартов
Совета Министров СССР
от 13 апреля 1978 г. N 1000
ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР
КОСТЮМЫ ГОСПИТАЛЬНЫЕ МУЖСКИЕ
ТЕХНИЧЕСКИЕ УСЛОВИЯ
Hospital costumes for men. Specifications
ГОСТ 23059-78
Список изменяющих документов
(в ред. Изменения 1, утв. в феврале 1984 г.,
Изменения 2, утв. в марте 1989 г.)
Группа М38
ОКП 85 8557
Срок действия
с 1 июля 1979 года
до 1 июля 1994 года
ИНФОРМАЦИОННЫЕ ДАННЫЕ
1. РАЗРАБОТАН И ВНЕСЕН Министерством легкой промышленности СССР
ИСПОЛНИТЕЛИ
А.Н. Черников (руководитель темы), В.Е. Ярош
2. УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ Постановлением Государственного комитета стандартов Совета Министров СССР от 13.04.78 N 1000
3. ПЕРИОДИЧНОСТЬ ПРОВЕРКИ - 5 лет
4. ССЫЛОЧНЫЕ НОРМАТИВНО-ТЕХНИЧЕСКИЕ ДОКУМЕНТЫ
Обозначение НТД, на который дана ссылка
Номер раздела, пункта
ГОСТ 4103-82
3
ИС МЕГАНОРМ: примечание.
ГОСТ 5665-77 утратил силу с 1 июля 2016 года в связи с введением в действие ГОСТ 5665-2015 (Приказ Росстандарта от 25.11.2015 N 1967-ст).
ГОСТ 5665-77
2.2.1
ИС МЕГАНОРМ: примечание.
Взамен ГОСТ 6309-87 Постановлением Госстандарта России от 27.06.1995 N 326 с 1 января 1996 года введен в действие ГОСТ 6309-93.
ГОСТ 6309-87
2.2.1
ИС МЕГАНОРМ: примечание.
Взамен ГОСТ 6391-80 и ГОСТ 7138-83 Постановлением Госстандарта СССР от 07.02.1992 N 126 с 1 января 1993 года введен в действие ГОСТ 29298-92.
ГОСТ 6391-80
2.2.1
ГОСТ 7138-83
2.2.1
ИС МЕГАНОРМ: примечание.
ГОСТ 7896-76 утратил силу с 1 января 1991 года (ИУС "Государственные стандарты", N 4, 1991).
ГОСТ 7896-76
2.2.1
ИС МЕГАНОРМ: примечание.
Взамен ГОСТ 11680-76 Постановлением Госстандарта СССР от 07.02.1992 N 126 с 1 января 1993 года введен в действие ГОСТ 29298-92.
ГОСТ 11680-76
2.2.1
ИС МЕГАНОРМ: примечание.
Взамен ГОСТ 12807-79 Постановлением Госстандарта СССР от 23.12.1988 N 4558 с 1 января 1991 года введен в действие ГОСТ 12807-88.
ГОСТ 12807-79
2.4.3
ГОСТ 19159-85
4
ИС МЕГАНОРМ: примечание.
Взамен ГОСТ 20272-83 Постановлением Госстандарта России от 05.06.1998 N 245 с 1 июля 1999 года введен в действие ГОСТ 20272-96.
ГОСТ 20272-83
2.2.1
ГОСТ 21219-88
2.4.2
ИС МЕГАНОРМ: примечание.
Взамен ГОСТ 21790-76 Постановлением Госстандарта России от 13.06.1995 N 290 с 1 января 1996 года введен в действие ГОСТ 21790-93. Взамен ГОСТ 21790-93 Приказом Ростехрегулирования от 03.05.2006 N 84-ст с 1 января 2007 года введен в действие ГОСТ 21790-2005.
ГОСТ 21790-76
2.2.1
ИС МЕГАНОРМ: примечание.
Взамен ГОСТ 24782-81 Постановлением Госстандарта СССР от 30.03.1990 N 735 с 1 июля 1991 года введен в действие ГОСТ 24782-90.
ГОСТ 24782-81
3
ГОСТ 27541-87
2.2.1
ОСТ 17-148-72
2.2.1
ОСТ 17-191-88
2.2.1
ОСТ 17-284-87
2.2.1
ОСТ 17-324-84
2.2.1
ОСТ 17-805-85
2.2.1
ОСТ 17-835-80
2.2.1
ОСТ 17-921-88
2.2.1
ТУ 6-19-137-79
2.4.3
ТУ 17 РСФСР 45-11215-86
2.2.1
ТУ 17 РСФСР 60-9791-80
2.2.1
ТУ 17 РСФСР 60-10724-84
2.2.1
ТУ 17 РСФСР 60-11057-85
2.2.1
ТУ 17 РСФСР 66-11378-87
2.2.1
5. Срок действия продлен до 01.07.94 Постановлением Госстандарта СССР от 24.03.89 N 690
6. ПЕРЕИЗДАНИЕ (сентябрь 1989 г.) с Изменениями 1, 2, утвержденными в феврале 1984 г., марте 1989 г. (ИУС N 5-84, 6-89).
Несоблюдение стандарта преследуется по закону
Настоящий стандарт распространяется на мужские госпитальные костюмы - куртка и брюки, изготовляемые по госзаказу.
1. ТИПЫ И ОСНОВНЫЕ РАЗМЕРЫ

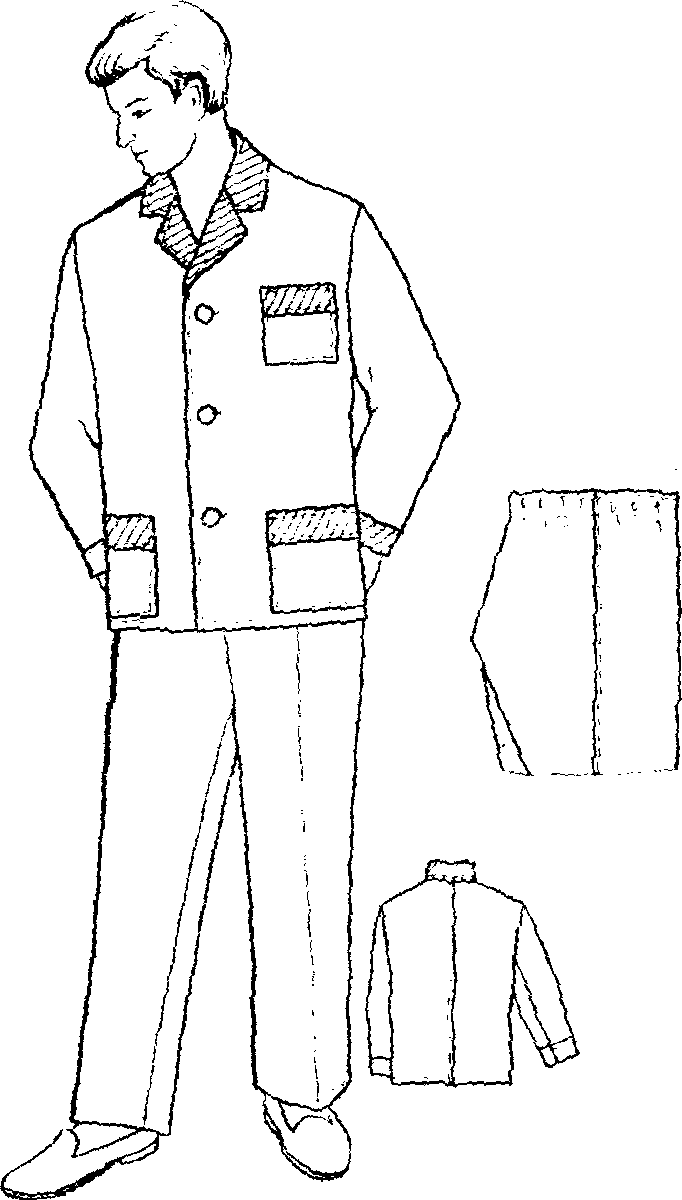

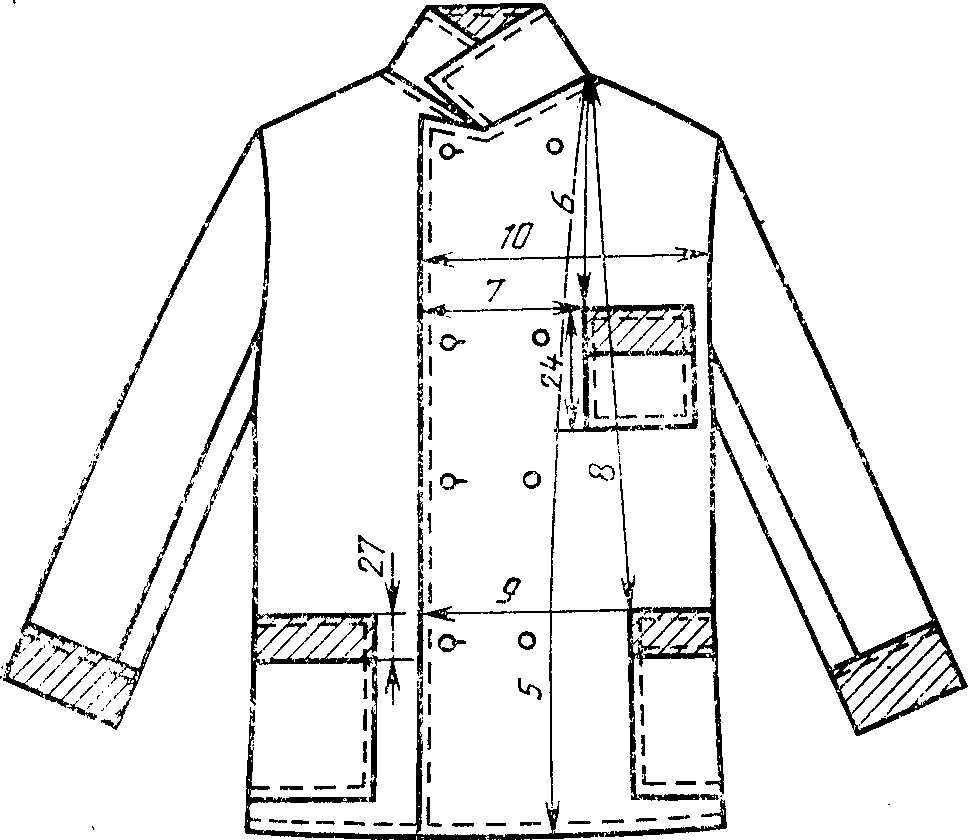

1.1. Костюмы (черт. 1, 2) в зависимости от назначения должны изготовляться трех типов:
А - зимний шерстяной;
Б - зимний хлопчатобумажный;
В - летний хлопчатобумажный.

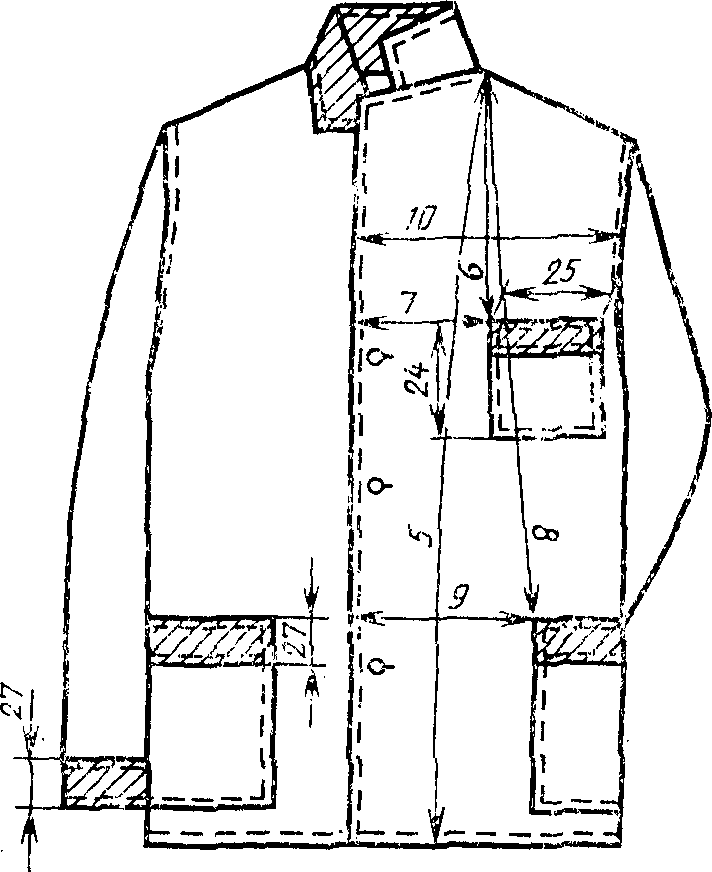

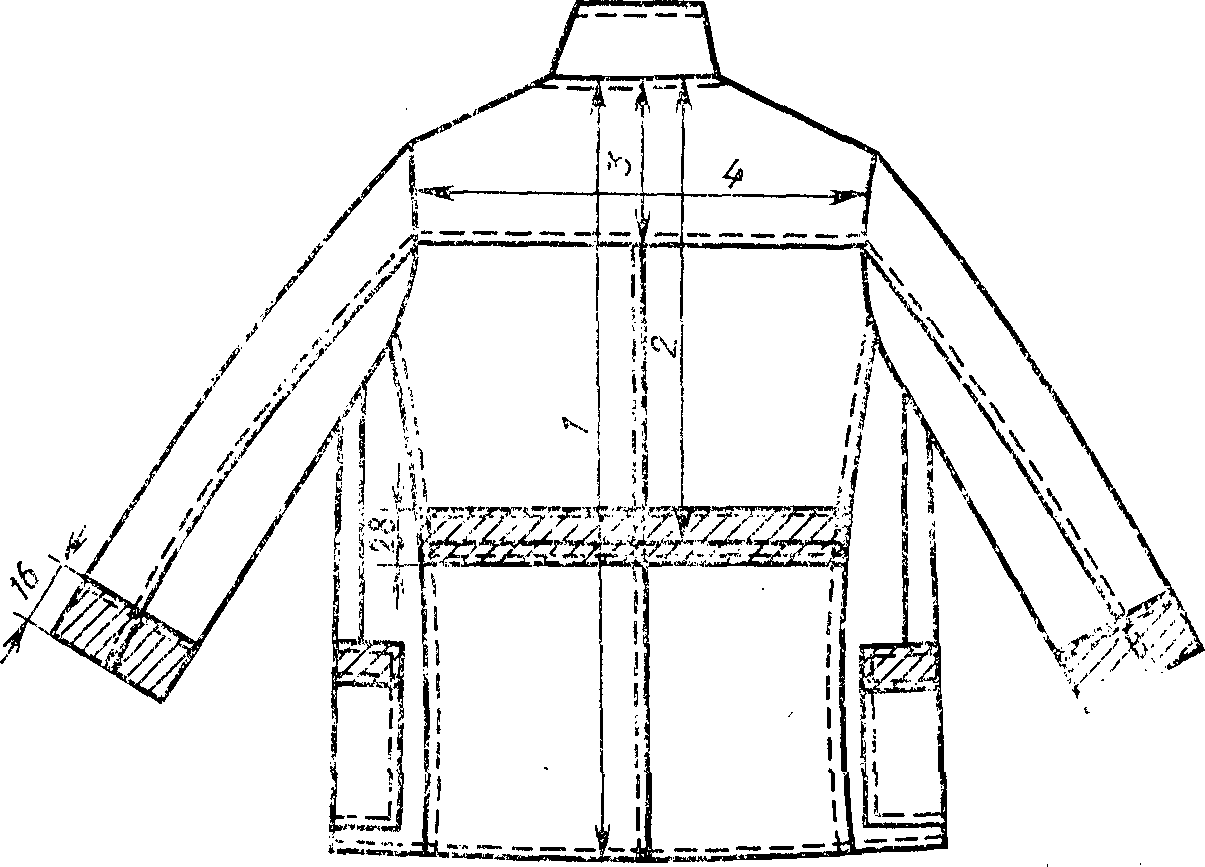

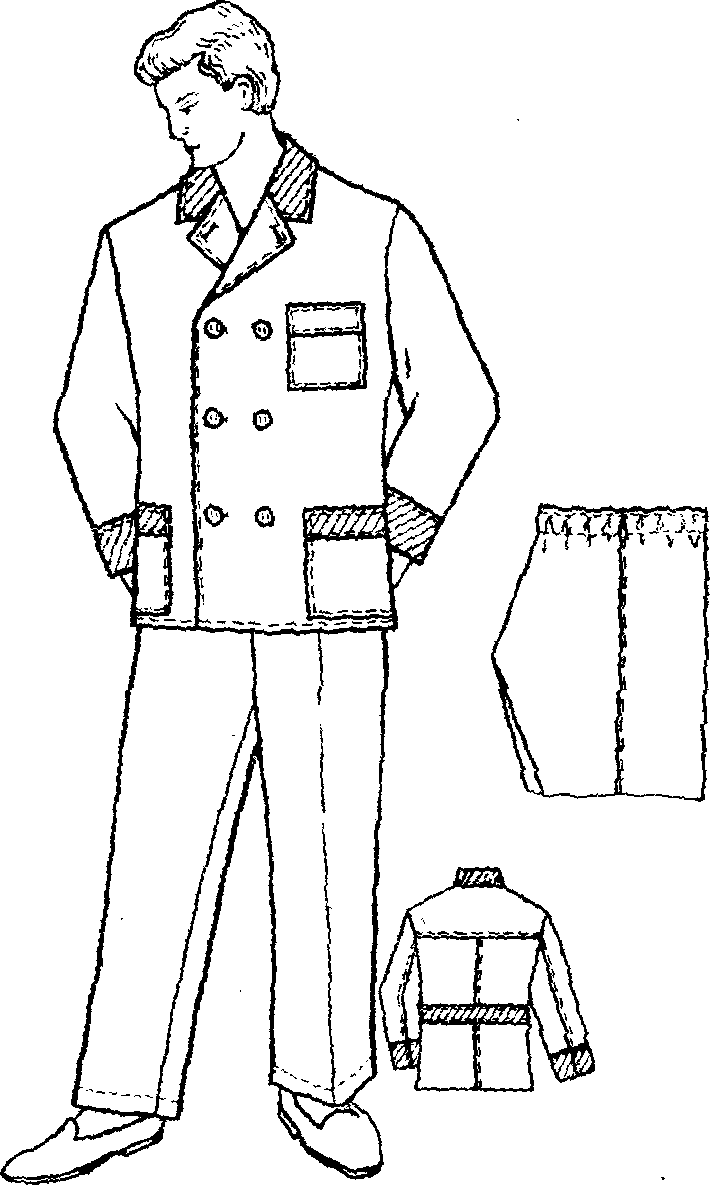

Тип А, Б
Черт. 1

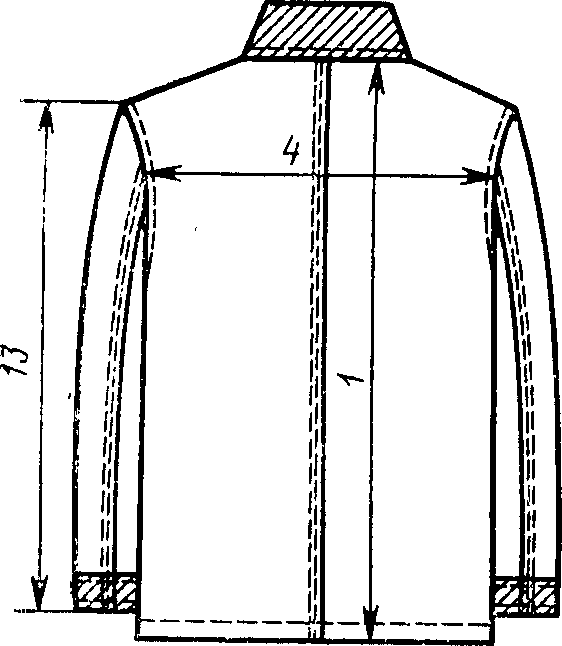

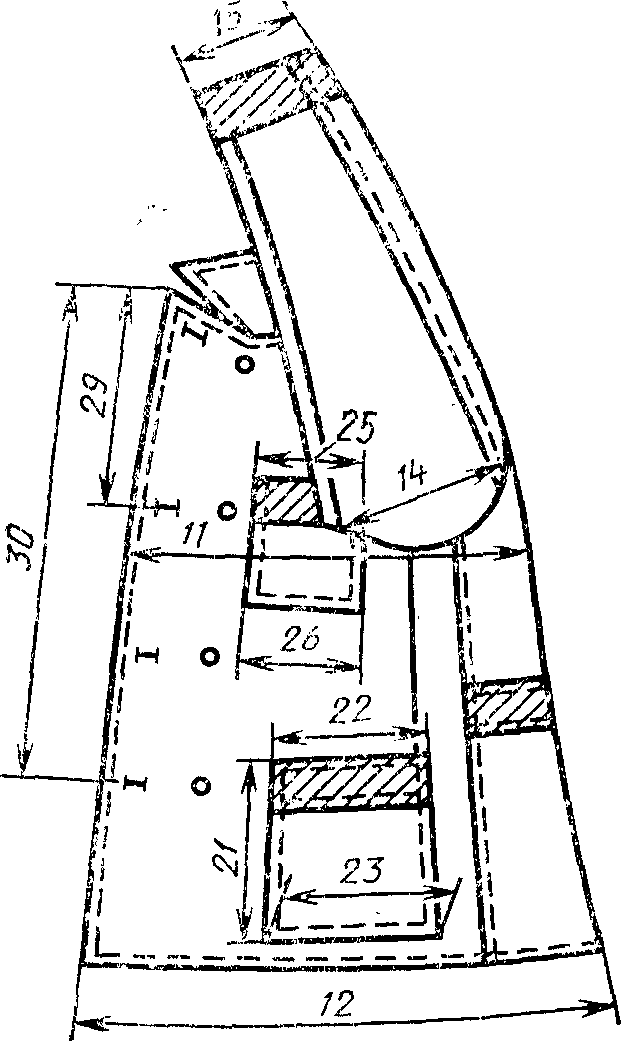

Тип В
Черт. 2
(Измененная редакция, Изм. N 1).
1.2. Костюмы по размерам должны изготовляться на типовые фигуры второй полнотной группы, предусмотренные ГОСТ 23167-78 для маршалов, генералов, адмиралов, полковников и капитанов I ранга СА и ВМФ, офицеров, прапорщиков и мичманов СА и ВМФ, военнослужащих сверхсрочной службы, военнообязанных запаса и табл. 1а, 1б настоящего стандарта.
Таблица 1а
Размер, см
Условное обозначение роста
Рост типовой фигуры
Интервал роста
158
От
155
до
161
1
164
Св.
161
"
167
2
170
"
167
"
173
3
176
"
173
"
179
4
182
"
179
"
185
5
188
"
185
"
191
6
Таблица 1б
Размер, см
Условное обозначение размера
Обхват груди типовой фигуры
Интервал обхвата груди
88
От
86
до
90
44
92
Св.
90
"
94
46
96
"
94
"
98
48
100
"
98
"
102
50
104
"
102
"
106
52
108
"
106
"
110
54
112
"
110
"
114
56
116
"
114
"
118
58
120
"
118
"
122
60
124
"
122
"
126
62
128
"
126
"
130
64
Примечание. Костюмы размером более 128 см по обхвату груди и 188 см по росту типовой фигуры военнослужащего должны изготовляться по требованию заказчика.
(Измененная редакция, Изм. N 1).
1.3. Измерения готовых костюмов должны соответствовать указанным в табл. 1 и на черт. 3 - 12.
Таблица 1
см
Номер измерения на чертеже
Наименование измерения
Тип
Рост
Обхват груди
Допускаемое отклонение
88
92
96
100
104
108
112
116
120
124
128
Куртка
1
Длина спинки
А, Б, В
158
70,0
70,0
70,0
70,0
70,0
70,0
70,0
70,0
70,0
70,0
70,0
+/- 1,0
164
72,0
72,0
72,0
72,0
72,0
72,0
72,0
72,0
72,0
72,0
72,0
170
74,0
74,0
74,0
74,0
74,0
74,0
74,0
74,0
74,0
74,0
74,0
176
76,0
76,0
76,0
76,0
76,0
76,0
76,0
76,0
76,0
76,0
76,0
182
78,0
78,0
78,0
78,0
78,0
78,0
78,0
78,0
78,0
78,0
78,0
188
80,0
80,0
80,0
80,0
80,0
80,0
80,0
80,0
80,0
80,0
80,0
2
Длина спинки от шва втачивания воротника до середины хлястика
А, Б
158
42,7
42,8
42,9
43,0
43,1
43,2
43,3
43,4
43,5
43,6
43,7
+/- 0,5
164
43,7
43,8
43,9
44,0
44,1
44,2
44,3
44,4
44,5
44,6
44,7
170
44,7
44,8
44,9
45,0
45,1
45,2
45,3
45,4
45,5
45,6
45,7
176
45,7
45,8
45,9
46,0
46,1
46,2
46,3
46,4
46,5
46,6
46,7
182
46,7
46,8
46,9
47,0
47,1
47,2
47,3
47,4
47,5
47,6
47,7
188
47,7
47,8
47,9
48,0
48,1
48,2
48,3
48,4
48,5
48,6
48,7
3
Длина кокетки
А, Б
158 - 188
14,0
14,5
15,0
15,5
16,0
16,5
17,0
17,5
18,0
18,5
19,0
+/- 0,3
4
Ширина спинки между швами втачивания рукавов (в типе А, Б измерять по линии притачивания кокетки)
А, Б
158 - 188
41,4
42,6
43,8
45,0
46,2
47,4
48,6
49,8
51,0
52,2
53,4
+/- 0,6
В
158 - 188
40,4
41,6
42,8
44,0
45,2
46,4
47,6
48,8
50,0
51,2
52,4
5
Длина полочки от высшей точки плечевого шва и горловины до низа
А, Б, В
158
70,9
71,1
71,3
71,5
71,7
71,9
72,1
72,3
72,5
72,7
72,9
+/- 1,0
164
72,9
73,1
73,3
73,5
73,7
73,9
74,1
74,3
74,5
74,7
74,9
170
74,9
75,1
75,3
75,5
75,7
75,9
76,1
76,3
76,5
76,7
76,9
176
76,9
77,1
77,3
77,5
77,7
77,9
78,1
78,3
78,5
78,7
78,9
182
78,9
79,1
79,3
79,5
79,7
79,9
80,1
80,3
80,5
80,7
80,9
188
80,9
81,1
81,3
81,5
81,7
81,9
82,1
82,3
82,5
82,7
82,9
6
Расстояние от угла плечевого шва и горловины до переднего угла верхнего кармана
А, Б
158 - 188
23,6
24,2
24,8
25,4
26,0
26,6
27,2
27,8
28,4
29,0
29,6
+/- 0,5
В
158 - 188
21,6
22,2
22,8
23,4
24,0
24,6
25,2
25,8
26,4
27,0
27,6
7
Расстояние от края борта до переднего угла верхнего кармана
А, Б
158 - 188
14,0
14,5
15,0
15,5
16,0
16,5
17,0
17,5
18,0
18,5
19,0
+/- 0,3
В
158 - 188
8,0
8,5
9,0
9,5
10,0
10,5
11,0
11,5
12,0
12,5
13,0
8
Расстояние от угла плечевого шва и горловины до переднего угла бокового кармана
А, Б
158
50,9
51,1
51,3
51,0
51,2
51,4
51,1
51,3
51,5
51,2
51,4
+/- 1,0
164
52,9
53,1
53,3
53,0
53,2
53,4
53,1
53,3
53,5
53,2
53,4
170
54,9
55,1
55,3
55,0
55,2
55,4
55,1
55,3
55,5
55,2
55,4
176
56,9
57,1
57,3
57,0
57,2
57,4
57,1
57,3
57,5
57,2
57,4
182
58,9
59,1
59,3
59,0
59,2
59,4
59,1
59,3
59,5
59,2
59,4
188
60,9
61,1
61,3
61,0
61,2
61,4
61,1
61,3
61,5
61,2
61,4
В
158
49,9
50,1
50,3
50,0
50,2
50,4
50,1
50,3
50,5
50,2
50,4
+/- 1,0
164
51,9
52,1
52,3
52,0
52,2
52,4
52,1
52,3
52,5
52,2
52,4
170
53,9
54,1
54,3
54,0
54,2
54,4
54,1
54,3
54,5
54,2
54,4
176
55,9
56,1
56,3
56,0
56,2
56,4
56,1
56,3
56,5
56,2
56,4
182
57,9
58,1
58,3
58,0
58,2
58,4
58,1
58,3
58,5
58,2
58,4
188
59,9
60,1
60,3
60,0
60,2
60,4
60,1
60,3
60,5
60,2
60,4
9
Расстояние от края борта до переднего угла бокового кармана
А, Б
158 - 188
21,5
22,0
22,5
23,0
23,5
24,0
24,5
25,0
25,5
26,0
26,5
+/- 0,5
В
158 - 188
12,0
12,5
13,0
13,5
14,0
14,5
15,0
15,5
16,0
16,5
17,0
10
Ширина полочки от шва втачивания рукава до края борта в самом узком месте
А, Б
158 - 188
27,9
28,6
29,3
30,0
30,7
31,4
32,1
32,8
33,5
34,2
34,9
+/- 0,5
В
158 - 188
22,4
23,1
23,8
24,5
25,2
25,9
26,6
27,3
28,0
28,7
29,4
11
Ширина куртки на уровне глубины проймы
А, Б
158 - 188
62,0
64,0
66,0
68,0
70,0
72,0
74,0
76,0
78,0
80,0
82,0
+/- 1,0
В
158 - 188
56,0
58,0
60,0
62,0
64,0
66,0
68,0
70,0
72,0
74,0
76,0
12
Ширина куртки внизу
А, Б
158 - 188
63,0
65,0
67,0
69,0
71,0
73,0
75,0
77,0
79,0
81,0
83,0
+/- 1,0
В
158 - 188
55,0
57,0
59,0
61,0
63,0
65,0
67,0
69,0
71,0
73,0
75,0
13
Длина рукава
А, Б
158
57,6
57,9
58,2
58,5
58,8
59,1
59,4
59,7
60,0
60,3
60,6
+/- 1,0
164
59,6
59,9
60,2
60,5
60,8
61,1
61,4
61,7
62,0
62,3
62,6
170
61,6
61,9
62,2
62,5
62,8
63,1
63,4
63,7
64,0
64,3
64,6
176
63,6
63,9
64,2
64,5
64,8
65,1
65,4
65,7
66,0
66,3
66,6
182
65,6
65,9
66,2
66,5
66,8
67,1
67,4
67,7
68,0
68,3
68,6
188
67,6
67,9
68,2
68,5
68,8
69,1
69,4
69,7
70,0
70,3
70,6
В
158
59,1
59,4
59,7
60,0
60,3
60,6
60,9
61,2
61,5
61,8
62,1
+/- 1,0
164
61,1
61,4
61,7
62,0
62,3
62,6
62,9
63,2
63,5
63,8
64,1
170
63,1
63,4
63,7
64,0
64,3
64,6
64,9
65,2
65,5
65,8
66,1
176
65,1
65,4
65,7
66,0
66,3
66,6
66,9
67,2
67,5
67,8
68,1
182
67,1
67,4
67,7
68,0
68,3
68,6
68,9
69,2
69,5
69,8
70,1
188
69,1
69,4
69,7
70,0
70,3
70,6
70,9
71,2
71,5
71,8
72,1
14
Ширина рукава вверху
А, Б
158 - 188
20,4
21,1
21,8
22,5
23,2
23,9
24,6
25,2
25,9
26,6
27,3
+/- 0,5
В
158 - 188
18,9
19,6
20,3
21,0
21,7
22,4
23,1
23,8
24,5
25,8
25,9
15
Ширина рукава внизу
А, Б
158 - 188
16,5
16,5
16,5
17,0
17,0
17,0
17,5
17,5
17,5
18,0
18,0
+/- 0,5
В
158 - 188
15,5
15,5
15,5
16,0
16,0
16,0
16,5
16,5
16,5
17,0
17,0
16
Ширина обшлага рукава
А, Б
158 - 188
10,0
10,0
10,0
10,0
10,0
10,0
10,0
10,0
10,0
10,0
10,0
+/- 0,5
17
Ширина обтачки рукава
В
158 - 188
3,5
3,5
3,5
3,5
3,5
3,5
3,5
3,5
3,5
3,5
3,5
+/- 0,3
18
Длина воротника (съемного - по нижнему краю)
А, Б
158 - 188
43,0
44,0
45,0
46,0
47,0
48,0
49,0
50,0
51,0
52,0
53,0
+/- 0,5
В
158 - 188
40,0
41,0
42,0
43,0
44,0
45,0
46,0
47,0
48,0
49,0
50,0
19
Ширина воротника посередине
А, Б, В
158 - 188
9,0
9,0
9,0
9,0
9,0
9,0
9,0
9,0
9,0
9,0
9,0
+/- 0,5
20
Ширина съемного воротника посередине
А, Б
158 - 188
9,5
9,5
9,5
9,5
9,5
9,5
9,5
9,5
9,5
9,5
9,5
+/- 0,5
21
Длина бокового кармана
А, Б, В
158 - 188
18,5
18,5
18,5
19,0
19,0
19,0
19,5
19,5
19,5
20,0
20,0
+/- 0,5
22
Ширина бокового кармана вверху
А, Б, В
158 - 188
17,0
17,0
17,0
17,5
17,5
17,5
18,0
18,0
18,0
18,5
18,5
+/- 0,3
23
Ширина бокового кармана внизу
А, Б
158 - 188
18,5
18,5
18,5
19,0
19,0
19,0
19,5
19,5
19,5
20,0
20,0
+/- 0,3
В
158 - 188
17,5
17,5
17,5
18,0
18,0
18,0
18,5
18,5
18,5
19,0
19,0
24
Длина верхнего кармана
А, Б, В
158 - 188
13,0
13,0
13,0
13,0
13,0
13,0
13,0
13,0
13,0
13,0
13,0
+/- 0,5
25
Ширина верхнего кармана вверху
А, Б, В
158 - 188
12,0
12,0
12,0
12,0
12,0
12,0
12,0
12,0
12,0
12,0
12,0
+/- 0,3
26
Ширина верхнего кармана внизу
А, Б, В
158 - 188
12,5
12,5
12,5
12,5
12,5
12,5
12,5
12,5
12,5
12,5
12,5
+/- 0,3
27
Ширина обтачки кармана
А, Б, В
158 - 188
3,5
3,5
3,5
3,5
3,5
3,5
3,5
3,5
3,5
3,5
3,5
+/- 0,2
28
Ширина хлястика
А, Б
158 - 188
3,5
3,5
3,5
3,5
3,5
3,5
3,5
3,5
3,5
3,5
3,5
+/- 0,2
29
Расстояние от уступа борта до второй петли
А, Б
158 - 188
25,5
25,5
25,5
25,5
25,5
25,5
25,5
25,5
25,5
25,5
25,5
+/- 0,5
30
Расстояние от уступа борта до нижней петли
А, Б
158
46,5
46,5
46,5
46,5
46,5
46,5
46,5
46,5
46,5
46,5
46,5
+/- 1,0
164
47,5
47,5
47,5
47,5
47,5
47,5
47,5
47,5
47,5
47,5
47,5
170
48,5
48,5
48,5
48,5
48,5
48,5
48,5
48,5
48,5
48,5
48,5
176
49,5
49,5
49,5
49,5
49,5
49,5
49,5
49,5
49,5
49,5
49,5
182
50,5
50,5
50,5
50,5
50,5
50,5
50,5
50,5
50,5
50,5
50,5
188
51,5
51,5
51,5
51,5
51,5
51,5
51,5
51,5
51,5
51,5
51,5
В
158
41,5
41,5
41,5
41,5
41,5
41,5
41,5
41,5
41,5
41,5
41,5
+/- 1,0
164
42,5
42,5
42,5
42,5
42,5
42,5
42,5
42,5
42,5
42,5
42,5
170
43,5
43,5
43,5
43,5
43,5
43,5
43,5
43,5
43,5
43,5
43,5
176
44,5
44,5
44,5
44,5
44,5
44,5
44,5
44,5
44,5
44,5
44,5
182
45,5
45,5
45,5
45,5
45,5
45,5
45,5
45,5
45,5
45,5
45,5
188
46,5
46,5
46,5
46,5
46,5
46,5
46,5
46,5
46,5
46,5
46,5
Брюки
1
Длина по боковому шву
А, Б
158
91,0
91,0
91,0
91,0
91,0
91,0
91,0
91,0
91,0
91,0
91,0
+/- 1,0
164
95,5
95,5
95,5
95,5
95,5
95,5
95,5
95,5
95,5
95,5
95,5
170
100,0
100,0
100,0
100,0
100,0
100,0
100,0
100,0
100,0
100,0
100,0
176
104,5
104,5
104,5
104,5
104,5
104,5
104,5
104,5
104,5
104,5
104,5
182
109,0
109,0
109,0
109,0
109,0
109,0
109,0
109,0
109,0
109,0
109,0
188
113,5
113,5
113,5
113,5
113,5
113,5
113,5
113,5
113,5
113,5
113,5
В
158
93,0
93,0
93,0
93,0
93,0
93,0
93,0
93,0
93,0
93,0
93,0
+/- 1,0
164
97,5
97,5
97,5
97,5
97,5
97,5
97,5
97,5
97,5
97,5
97,5
170
102,0
102,0
102,0
102,0
102,0
102,0
102,0
102,0
102,0
102,0
102,0
176
106,5
106,5
106,5
106,5
106,5
106,5
106,5
106,5
106,5
106,5
106,5
182
111,0
111,0
111,0
111,0
111,0
111,0
111,0
111,0
111,0
111,0
111,0
188
115,5
115,5
115,5
115,5
115,5
115,5
115,5
115,5
115,5
115,5
115,5
2
Длина по шаговому шву
А, Б
158
66,0
65,5
65,0
64,5
64,0
63,5
63,0
62,5
62,0
61,5
61,0
+/- 1,0
164
70,0
69,5
69,0
68,5
68,0
67,5
67,0
66,5
66,0
65,5
65,0
170
74,0
73,5
73,0
72,5
72,0
71,5
71,0
70,5
70,0
69,5
69,0
176
78,0
77,5
77,0
76,5
76,0
75,5
75,0
74,5
74,0
73,5
73,0
182
82,0
81,5
81,0
80,5
80,0
79,5
79,0
78,5
78,0
77,5
77,0
188
86,0
85,5
85,0
84,5
84,0
83,5
83,0
82,5
82,0
81,5
81,0
В
158
68,0
67,5
67,0
66,5
66,0
65,5
65,0
64,5
64,0
63,5
63,0
+/- 1,0
164
72,0
71,5
71,0
70,5
70,0
69,5
69,0
68,5
68,0
67,5
67,0
170
76,0
75,5
75,0
74,5
74,0
73,5
73,0
72,5
72,0
71,5
71,0
176
80,0
79,5
79,0
78,5
78,0
77,5
77,0
76,5
76,0
75,5
75,0
182
84,0
83,5
83,0
82,5
82,0
81,5
81,0
80,5
80,0
79,5
79,0
188
88,0
87,5
87,0
86,5
86,0
85,5
85,0
84,5
84,0
83,5
83,0
3
Ширина на уровне среднего шва
А, Б, В
158 - 188
34,0
35,0
36,0
37,0
38,0
39,0
40,0
41,0
42,0
43,0
44,0
+/- 0,5
4
Ширина внизу
А, Б, В
158
20,4
21,2
22,0
22,8
23,6
24,4
25,2
26,0
26,8
27,6
28,4
+/- 0,5
164
20,8
21,6
22,4
23,2
24,0
24,8
25,6
26,4
27,2
28,0
28,8
170
21,2
22,0
22,8
23,6
24,4
25,2
26,0
26,8
27,6
28,4
29,2
176
21,6
22,4
23,2
24,0
24,8
25,6
26,4
27,2
28,0
28,8
29,6
182
22,0
22,8
23,6
24,4
25,2
26,0
26,8
27,6
28,4
29,2
30,0
188
22,4
23,2
24,0
24,8
25,6
26,4
27,2
28,0
28,8
29,6
30,4
5
Ширина на уровне талии
А, Б, В
158 - 188
46,5
48,5
50,5
52,5
54,5
56,5
58,5
60,5
62,5
64,5
66,5
+/- 1,0

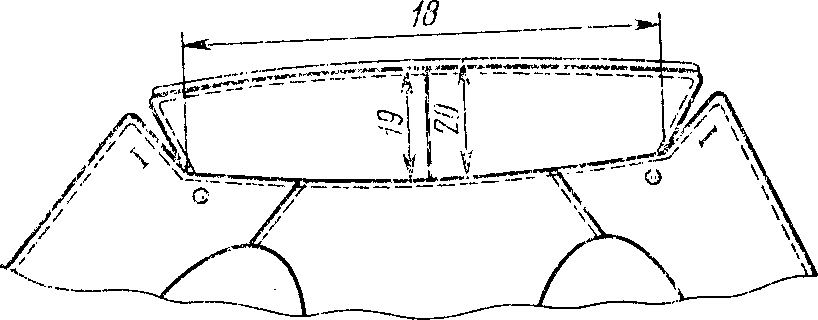

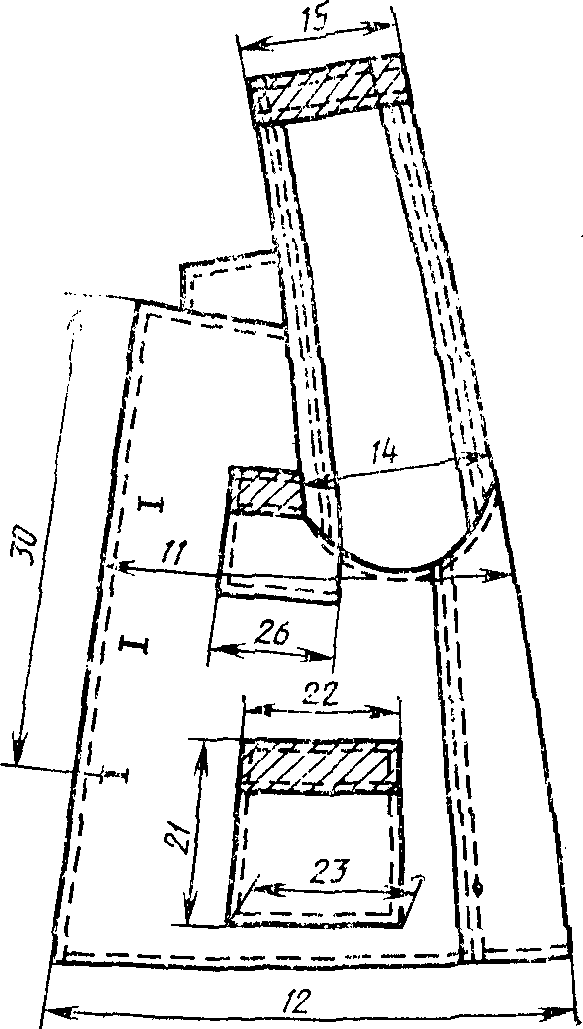

Типы А, Б

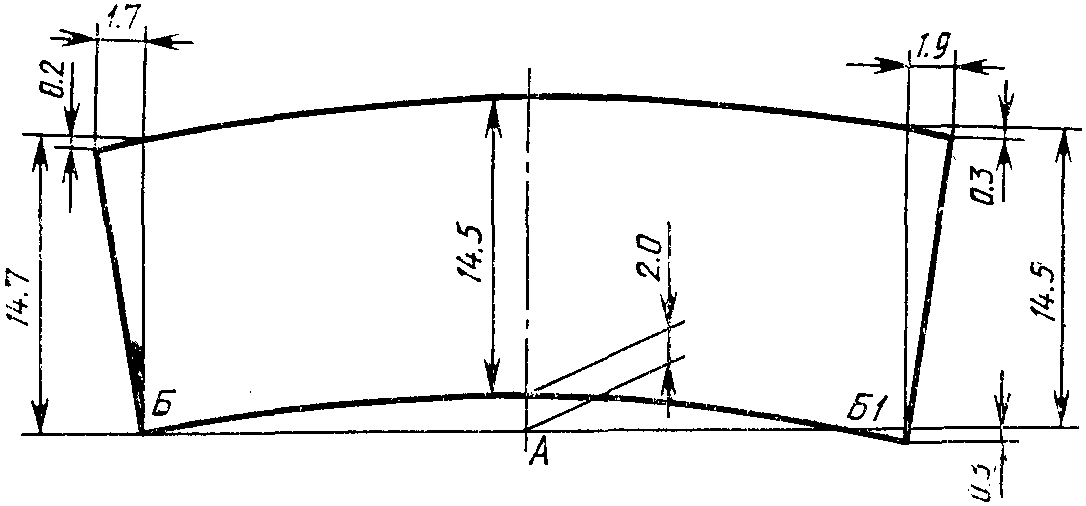

Черт. 3
Черт. 4
Типы А, Б
Черт. 5
Черт. 6

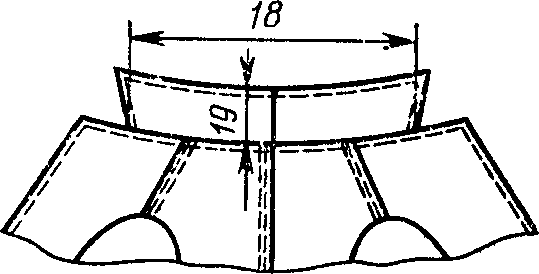

Тип В
Черт. 7
Черт. 8
Тип В
Черт. 9
Черт. 10
Черт. 11
Черт. 12
(Измененная редакция, Изм. N 2).
2. ТЕХНИЧЕСКИЕ ТРЕБОВАНИЯ
2.1. Костюмы должны изготовляться в соответствии с требованиями настоящего стандарта и образцом, утвержденным в установленном порядке.
(Измененная редакция, Изм. N 1).
2.2. Материалы
2.2.1. Костюмы должны изготовляться из материалов, указанных в табл. 2.
Таблица 2
Наименование материала
Нормативно-техническая документация
Назначение материала
1. Сукно матросское б/о
арт. 4406, 4407
ГОСТ 27542-87
табачного цвета
Для верха костюмов типа А
светло-бежевого цвета
Для верхних воротников, хлястиков, обшлагов рукавов, обтачек карманов костюмов типа А
2. Вельветон гладкокрашеный коричневого цвета;
арт. 3610
ТУ 17 РСФСР 60-9791-80
Для верха костюмов типа Б
арт. 3618
ТУ 17 РСФСР 60-11057-85
арт. 3616
ТУ 17 РСФСР 60-14089-83
3. Ткань сорочечная защитного цвета
Для верхних воротников, обшлагов рукавов, обтачек карманов костюмов типа Б
арт. 82308
ТУ 17 РСФСР 45-11215-86
арт. 82039, 82044, 82007
ОСТ 17-324-84
4. Ткань кительная
ИС МЕГАНОРМ: примечание.
Взамен ГОСТ 21790-76 Постановлением Госстандарта России от 13.06.1995 N 290 с 1 января 1996 года введен в действие ГОСТ 21790-93. Взамен ГОСТ 21790-93 Приказом Ростехрегулирования от 03.05.2006 N 84-ст с 1 января 2007 года введен в действие ГОСТ 21790-2005.
арт. 3290
ГОСТ 21790-76
арт. 3098
ТУ 17 РСФСР 66-11378-87
синего цвета
Для верха костюмов типа В
табачного цвета
Для верхних воротников, лацканов, обтачек рукавов и карманов костюмов типа В
ИС МЕГАНОРМ: примечание.
Взамен ГОСТ 20272-83 Постановлением Госстандарта России от 05.06.1998 N 245 с 1 июля 1999 года введен в действие ГОСТ 20272-96.
5. Саржа подкладочная защитного цвета
арт. 42203
ГОСТ 20272-83
Для подкладки курток и обтачек верхних срезов брюк костюмов типа А
ИС МЕГАНОРМ: примечание.
Взамен ГОСТ 6391-80 Постановлением Госстандарта СССР от 07.02.1992 N 126 с 1 января 1993 года введен в действие ГОСТ 29298-92.
6. Сатин кардный защитного цвета
ГОСТ 6391-80
Для подкладки курток и обтачек верхних срезов брюк костюмов типа Б
ИС МЕГАНОРМ: примечание.
Взамен ГОСТ 11680-76 Постановлением Госстандарта СССР от 07.02.1992 N 126 с 1 января 1993 года введен в действие ГОСТ 29298-92.
7. Бязь отбеленная
арт. 234, 253
ГОСТ 11680-76
Для съемных воротников костюмов типов А, Б
арт. 276
ТУ 17 РСФСР 60-10724-84
ИС МЕГАНОРМ: примечание.
ГОСТ 7896-76 утратил силу с 1 января 1991 года (ИУС "Государственные стандарты", N 4, 1991).
8. Ткань карманная фасонная гладкокрашеная серого цвета,
арт. 3817, 3848, 3858, 3816
ГОСТ 7896-76
Для внутреннего кармана костюмов типов А, Б
ИС МЕГАНОРМ: примечание.
Взамен ГОСТ 7138-83 Постановлением Госстандарта СССР от 07.02.1992 N 126 с 1 января 1993 года введен в действие ГОСТ 29298-92.
9. Коленкор гладкокрашеный коричневого и серого цветов, арт. 3805
ГОСТ 7138-83
Для прокладок в борта костюмов типов А, Б, вниз рукавов костюмов типа А
10. Ткань клеевая прокладочная, арт. 10164 Н-1, 10178 Н-1
ТУ 6-19-137-79
Для прокладок в воротники костюмов типов А, Б
ИС МЕГАНОРМ: примечание.
ГОСТ 5665-77 утратил силу с 1 июля 2016 года в связи с введением в действие ГОСТ 5665-2015 (Приказ Росстандарта от 25.11.2015 N 1967-ст).
11. Ткань льняная суровая бортовая малоусадочная арт. 10178, 10138
ГОСТ 5665-77
То же
12. Лента брючная
ОСТ 17-191-88
Для низа брюк типов А, Б
13. Лента эластичная:
ОСТ 17-284-87
Для прокладывания в пояс брюк:
шириной 10 мм
в два ряда
шириной 20 мм
в один ряд
14. Лента полульняная бортовая шириной 12 мм
ОСТ 17-148-72
Для прокладывания в борта, проймы, плечевые срезы костюмов типов А, Б
15. Ткань кромочная прокладочная, арт. 337 Н-1
ТУ 6-19-137-79
То же
16. Пуговицы пластмассовые из аминопласта в цвет ткани верха, с четырьмя отверстиями фасон 1400
ОСТ 17-805-85
Для застегивания:
диаметром 23 мм
курток типов А, Б, В
диаметром 14 мм
внутреннего кармана в куртках типов А, Б
ИС МЕГАНОРМ: примечание.
Взамен ГОСТ 6309-87 Постановлением Госстандарта России от 27.06.1995 N 326 с 1 января 1996 года введен в действие ГОСТ 6309-93.
17. Нитки хлопчатобумажные швейные в цвет ткани верха:
ГОСТ 6309-87
11,0 текс x 3 x 2 (30/6)
Для изготовления костюмов и пришивания пуговиц
8,5 текс x 3 x 2 (40/6)
Для изготовления костюмов типа В
18. Нитки армированные швейные 44ЛХ-1
ОСТ 17-921-88
Для изготовления костюмов и пришивания пуговиц
Примечание. Допускается по согласованию с заказчиком применять другие материалы, по качеству не ниже указанных в табл. 2.
(Измененная редакция, Изм. N 2).
2.3. Внешний вид
2.3.1. Куртки типов А и Б полуприлегающего силуэта на подкладке, со смещенной бортовой застежкой на четыре пуговицы с двух сторон, с отложным воротником и тремя съемными воротниками из отбеленной бязи, спинка с отрезной кокеткой и со швом посередине.
Куртки типа В прямые, без подкладки, с центральной бортовой застежкой на три пуговицы, с отложным воротником, спинка со швом посередине.
Куртки типов А, Б и В с накладными карманами - двумя боковыми и одним верхним на левой полочке.
В куртках типов А, Б внутри верхнего накладного кармана - карман с застежкой на пуговицу.
Рукава втачные, двухшовные с настрочными обшлагами в куртках типов А, Б и обтачками в куртках типа В.
В куртках типов А, Б воротник, обшлага рукавов, обтачки карманов, хлястик, в куртках типа В воротник, лацканы, обтачки рукавов и карманов из отделочной ткани.
В куртках типов А, Б кокетка, средний шов спинки, боковые, плечевые, локтевые швы рукавов, хлястик, воротник, съемные воротники, борта, карманы, верхний край обтачек карманов, низ куртки, в куртках типа В воротник, борта, верхний край обтачек карманов, швы втачивания рукавов, обтачки рукавов прострочены на расстоянии 0,5 см от края.
(Измененная редакция, Изм. N 1).
2.3.2. Брюки с отрезными обтачками по верхнему срезу и эластичной лентой по линии талии.
В брюках типа Б боковые швы прострочены на расстоянии 0,5 см от края.
2.4. Основные требования к изготовлению
2.4.1. (Исключен, Изм. N 1).
ИС МЕГАНОРМ: примечание.
В официальном тексте документа, видимо, допущена опечатка: имеется в виду ГОСТ 21219-88, а не ГОСТ 21219-75.
2.4.2. Раскрой деталей костюмов - по ГОСТ 21219-75.
2.4.3. Классификация и виды стежков и швов, применяемых для изготовления костюмов, - по ГОСТ 11259-79.
Требования к стежкам, строчкам и швам - по ОСТ 17-835-80.
(Измененная редакция, Изм. N 1, 2).
2.4.4. Определение сортности готовых костюмов - по ГОСТ 11259-79.
2.4.5. Соединительные швы деталей верха и подкладки в костюмах типов А, Б выполняют стачным швом, средний шов брюк - двумя параллельными строчками.
Соединительные швы в костюмах типа В выполняют швом "взамок" челночного или цепного стежка, запошивочным, стачным швом с последующим или одноременным обметыванием срезов.
Допускается в костюмах типа В втачивание рукавов, соединение плечевых срезов куртки и средних срезов брюк выполнять стачным швом двумя строчками без настрачивания, срезы при этом должны быть обметаны.
2.4.6. Низ куртки, рукавов, брюк в костюмах типов А, Б обрабатывают швом вподгибку с открытым срезом шириной 3,0 см. Низ куртки типа В обрабатывают швом вподгибку с закрытым срезом шириной 1,5 см, низ брюк - 2,5 см.
2.4.7. При обработке верхнего края брюк вставляют эластичную ленту, стаченную накладным швом шириной 1,0 см.
Длина эластичной ленты для 88 размера - 70 см. Увеличение длины ленты от размера к размеру по обхвату груди - 4,0 см.
2.4.5 - 2.4.7. (Измененная редакция, Изм. N 1).
2.4.8. В готовых костюмах допускаются:
цельнокроеный хлястик из отделочной ткани в куртках типа А;
обшлага рукавов из двух частей, швы стачивания по передним срезам рукавов;
отрезные обтачки низа брюк в типе В.
2.4.9. В куртках типов А, Б на левой и правой полочках обметывают по четыре петли на расстоянии 2,0 см от края борта: верхнюю - на расстоянии 4,0 см от уступа борта, третью - между второй и четвертой посередине.
В куртках типа В на левой полочке обметывают три петли на расстоянии 2,0 см от края борта; верхнюю - на расстоянии 19,5 см от уступа борта, вторую - между первой и третьей посередине.
2.4.10. Пуговицы пришивают соответственно расположению петель.

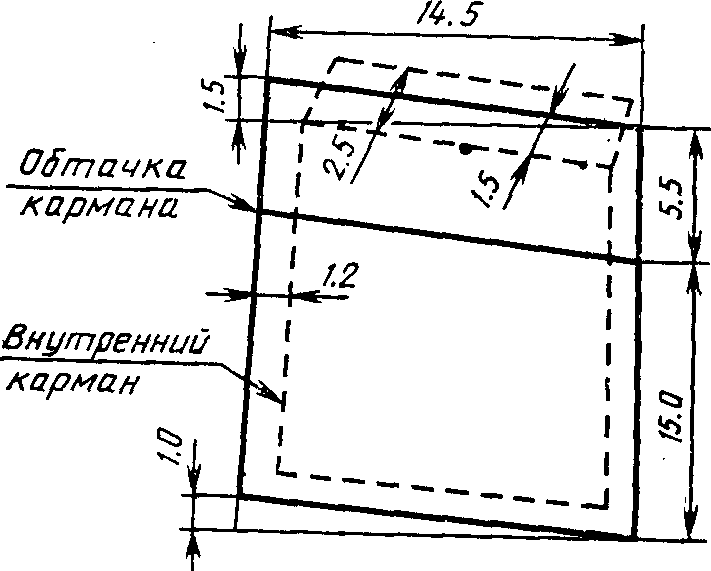

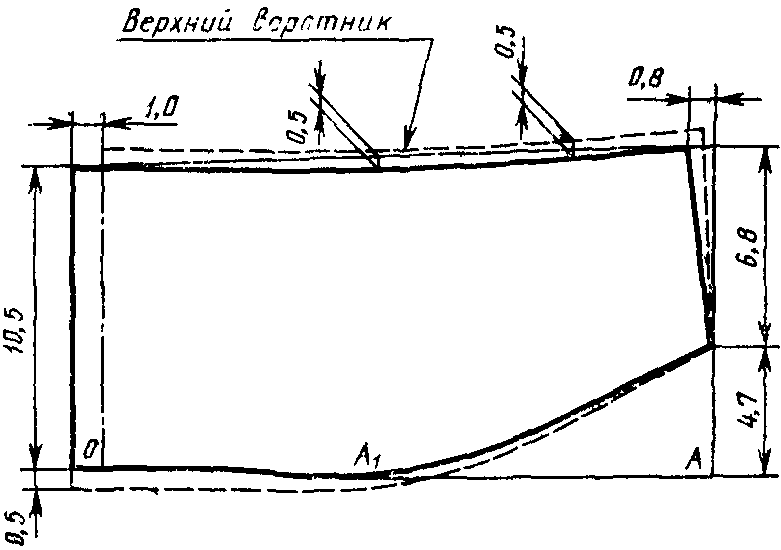

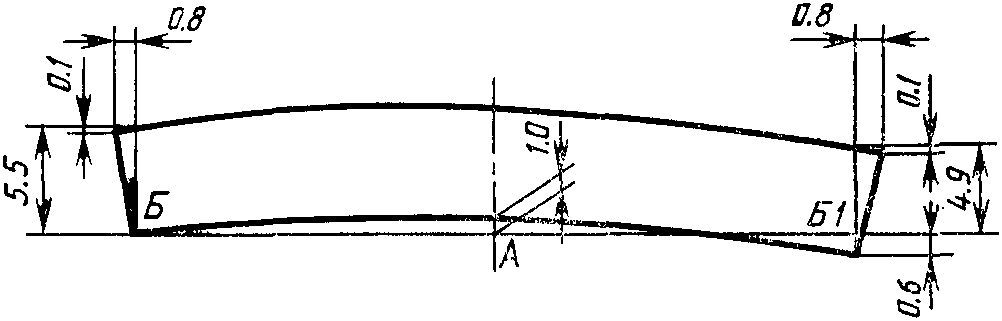

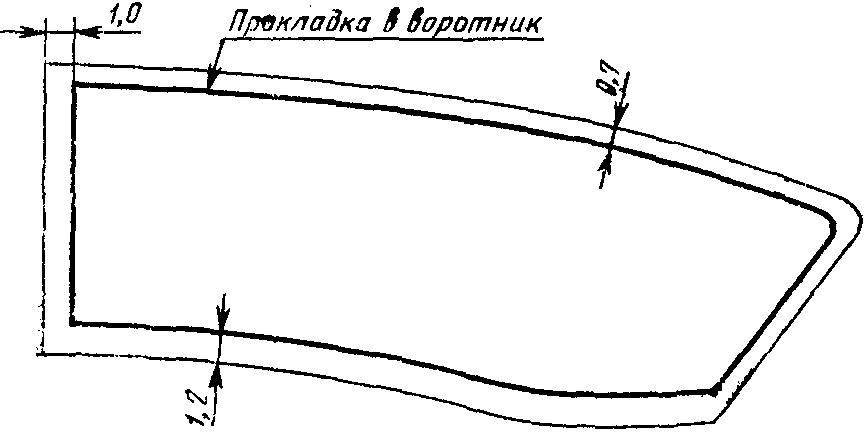

2.4.11. Пособие для построения чертежей лекал дано в рекомендуемом приложении 1.
2.4.12. Спецификация деталей и коды ОКП на костюмы приведены в приложениях 2 и 3.
(Измененная редакция, Изм. N 2).
3. ПРАВИЛА ПРИЕМКИ И МЕТОДЫ КОНТРОЛЯ КАЧЕСТВА
ИС МЕГАНОРМ: примечание.
Взамен ГОСТ 24782-81 Постановлением Госстандарта СССР от 30.03.1990 N 735 с 1 июля 1991 года введен в действие ГОСТ 24782-90.
3.1. Правила приемки костюмов - по ГОСТ 24782-81.
3.2. Методы контроля качества костюмов - по ГОСТ 4103-82.
4. МАРКИРОВКА, УПАКОВКА, ТРАНСПОРТИРОВАНИЕ И ХРАНЕНИЕ
Маркировка, упаковка, транспортирование и хранение - по ГОСТ 19159-85.
Разд. 3, 4. (Измененная редакция, Изм. N 2).
Приложение 1
Рекомендуемое
ПОСОБИЕ
ДЛЯ ПОСТРОЕНИЯ ЧЕРТЕЖЕЙ ЛЕКАЛ КОСТЮМОВ
см
Обозначение конструктивной линии на чертеже
Тип
Рост
Обхват груди
88
92
96
100
104
108
112
116
120
124
128
Куртка
Спинка (черт. 1, 2)
АБ
А, Б
158 - 188
16,5
17,0
17,5
18,0
18,5
19,0
19,5
20,0
20,5
-
-
АГ
А, Б
158 - 188
30,5
31,0
31,5
32,0
32,5
33,0
33,5
34,0
34,5
-
-
В
158 - 188
25,8
26,2
26,6
27,0
27,4
27,8
28,2
28,6
29,0
-
-
АТ
А, Б
158
46,2
46,3
46,4
46,5
46,6
46,7
46,8
46,9
47,0
-
-
164
47,2
47,3
47,4
47,5
47,6
47,7
47,8
47,9
48,0
-
-
170
48,2
48,3
48,4
48,5
48,6
48,7
48,8
48,9
49,0
-
-
176
49,2
49,3
49,4
49,5
49,6
49,7
49,8
49,9
50,0
-
-
182
50,2
50,3
50,4
50,5
50,6
50,7
50,8
50,9
51,0
-
-
188
51,2
51,3
51,4
51,5
51,6
51,7
51,8
51,9
52,0
-
-
В
158
44,7
44,8
44,9
45,0
45,1
45,2
45,3
45,4
45,5
-
-
164
45,7
45,8
45,9
46,0
46,1
46,2
46,3
46,4
46,5
-
-
170
46,7
46,8
46,9
47,0
47,1
47,2
47,3
47,4
47,5
-
-
176
47,7
47,8
47,9
48,0
48,1
48,2
48,3
48,4
48,5
-
-
182
48,7
48,8
48,9
49,0
49,1
49,2
49,3
49,4
49,5
-
-
188
49,7
49,8
49,9
50,0
50,1
50,2
50,3
50,4
50,5
-
-
АН
А, Б
158
77,2
77,2
77,2
77,2
77,2
77,2
77,2
77,2
77,2
-
-
164
79,2
79,2
79,2
79,2
79,2
79,2
79,2
79,2
79,2
-
-
170
81,2
81,2
81,2
81,2
81,2
81,2
81,2
81,2
81,2
-
-
176
83,2
83,2
83,2
83,2
83,2
83,2
83,2
83,2
83,2
-
-
182
85,2
85,2
85,2
85,2
85,2
85,2
85,2
85,2
85,2
-
-
188
87,2
87,2
87,2
87,2
87,2
87,2
87,2
87,2
87,2
-
-
В
158
74,0
74,0
74,0
74,0
74,0
74,0
74,0
74,0
74,0
-
-
164
76,0
76,0
76,0
76,0
76,0
76,0
76,0
76,0
76,0
-
-
170
78,0
78,0
78,0
78,0
78,0
78,0
78,0
78,0
78,0
-
-
176
80,0
80,0
80,0
80,0
80,0
80,0
80,0
80,0
80,0
-
-
182
82,0
82,0
82,0
82,0
82,0
82,0
82,0
82,0
82,0
-
-
188
84,0
84,0
84,0
84,0
84,0
84,0
84,0
84,0
84,0
-
-
АА1
А, Б
158 - 188
7,6
7,8
8,0
8,2
8,4
8,6
8,8
9,0
9,2
-
-
В
158 - 188
9,3
9,5
9,7
9,9
10,1
10,3
10,5
10,7
10,9
-
-
А1А2
А, Б, В
158 - 188
2,35
2,40
2,45
2,50
2,55
2,60
2,65
2,70
2,75
-
-
ГГ1
А, Б
158 - 188
22,9
23,5
24,1
24,7
25,3
25,9
26,5
27,1
27,7
-
-
В
158 - 188
22,0
22,6
23,2
23,8
24,4
25,0
25,6
26,2
26,8
-
-
Г1Г2
В
158 - 188
4,8
5,2
5,6
6,0
6,4
6,8
7,2
7,6
8,0
-
-
Г1П
А, Б
158 - 188
27,8
28,2
28,6
29,0
29,4
29,8
30,2
30,6
31,0
-
-
В
158 - 188
21,2
21,6
22,0
22,4
22,8
23,2
23,6
24,0
24,4
-
-
Г1П2
В
158 - 188
8,9
9,1
9,3
9,5
9,7
9,9
10,1
10,3
10,5
-
-
ПП1
А, Б
158 - 188
2,7
2,6
2,5
2,4
2,3
2,2
2,1
2,0
1,9
-
-
В
158 - 188
3,0
2,9
2,8
2,7
2,6
2,5
2,4
2,3
2,2
-
-
Г11
А, Б
158 - 188
3,8
4,0
4,2
4,4
4,6
4,8
5,0
5,2
5,4
-
-
В
158 - 188
3,2
3,3
3,4
3,5
3,6
3,7
3,8
3,9
4,0
-
-
ТТ1
А
158 - 188
18,2
18,8
19,4
20,0
20,6
21,2
21,8
22,4
23,0
-
-
Б
158 - 188
17,9
18,5
19,1
19,7
20,3
20,9
21,5
22,1
22,7
-
-
НН1
А
158 - 188
19,5
20,1
20,7
21,3
21,9
22,5
23,1
23,7
24,3
-
-
Б
158 - 188
19,2
19,8
20,4
21,0
21,6
22,2
22,8
23,4
24,0
-
-
В
158 - 188
26,8
27,8
28,8
29,8
30,8
31,8
32,8
33,8
34,8
-
-

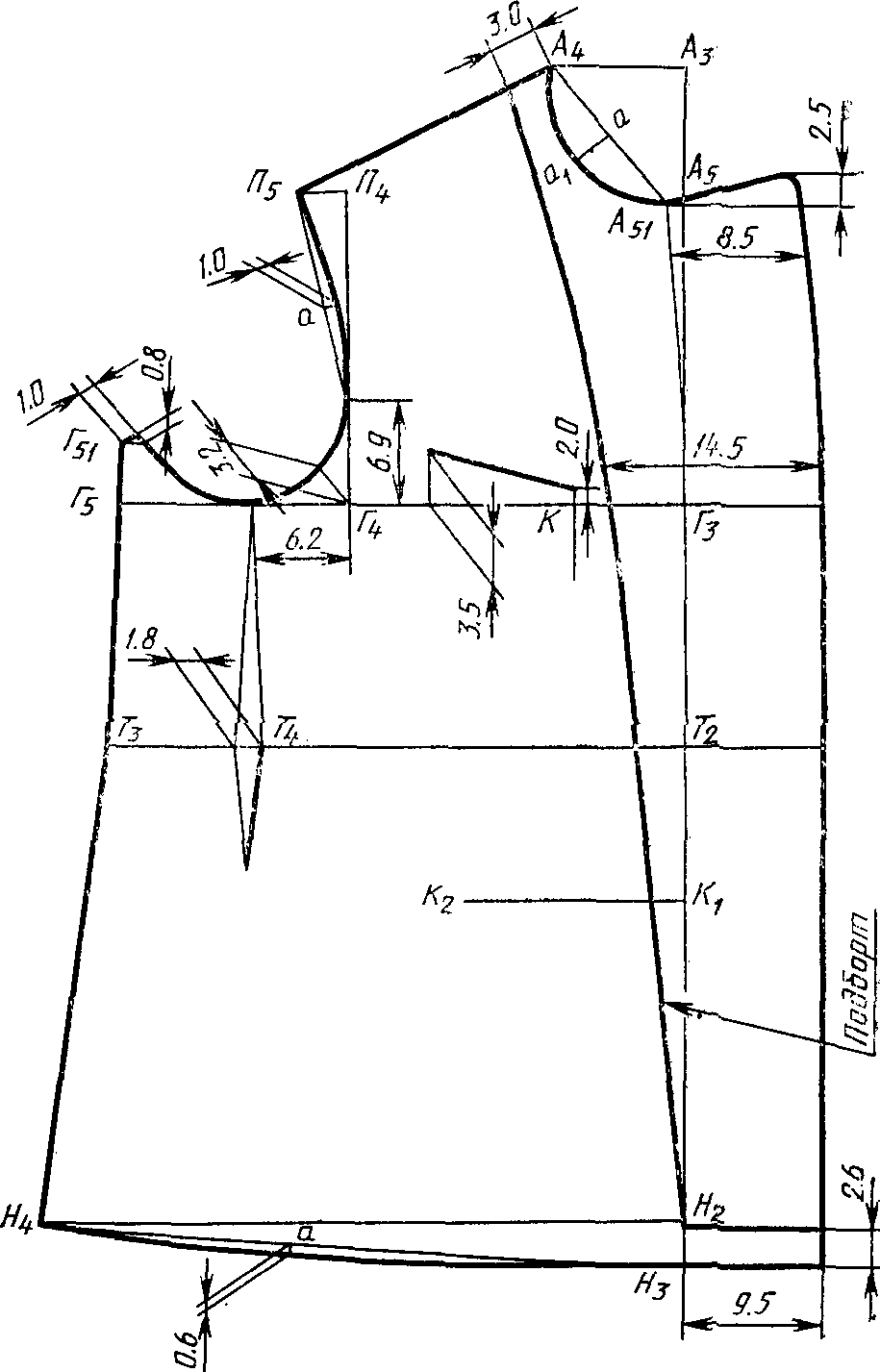

Полочка (черт. 3, 4)
А3Г3
А, Б
158 - 188
27,6
28,2
28,8
29,4
30,0
30,6
31,2
31,8
32,4
-
-
В
158 - 188
25,7
26,3
26,9
27,5
28,1
28,7
29,3
29,9
30,5
-
-
А3Т2
А, Б
158
43,6
43,8
44,0
44,2
44,4
44,6
44,8
45,0
45,2
-
-
164
44,6
44,8
45,0
45,2
45,4
45,6
45,8
46,0
46,2
-
-
170
45,6
45,8
46,0
46,2
46,4
46,6
46,8
47,0
47,2
-
-
176
46,6
46,8
47,0
47,2
47,4
47,6
47,8
48,0
48,2
-
-
182
47,6
47,8
48,0
48,2
48,4
48,6
48,8
49,0
49,2
-
-
188
48,6
48,8
49,0
49,2
49,4
49,6
49,8
50,0
50,2
-
-
А3Н2
А, Б, В
158
74,3
74,4
74,5
74,6
74,7
74,8
74,9
75,0
75,1
-
-
164
76,3
76,4
76,5
76,6
76,7
76,8
76,9
77,0
77,1
-
-
170
78,3
78,4
78,5
78,6
78,7
78,8
78,9
79,0
79,1
-
-
176
80,3
80,4
80,5
80,6
80,7
80,8
80,9
81,0
81,1
-
-
182
82,3
82,4
82,5
82,6
82,7
82,8
82,9
83,0
83,1
-
-
188
84,3
84,4
84,5
84,6
84,7
84,8
84,9
85,0
85,1
-
-
Н2Н3
А, Б
158 - 188
2,9
3,0
3,1
3,2
3,3
3,4
3,5
3,6
3,7
-
-
В
158 - 188
1,8
1,9
2,0
2,1
2,2
2,3
2,4
2,5
2,6
-
-
Н3Н4
А, Б
158 - 188
39,8
41,2
42,6
44,0
45,4
46,8
48,2
49,6
51,0
-
-
В
158 - 188
30,0
31,0
32,0
33,0
34,0
35,0
36,0
37,0
38,0
-
-
А3А5
А, Б
158 - 188
8,9
9,0
9,1
9,2
9,3
9,4
9,5
9,6
9,7
-
-
В
158 - 188
8,1
8,2
8,3
8,4
8,5
8,6
8,7
8,8
8,9
-
-
А5А51
А, Б
158 - 188
0,9
1,0
1,1
1,2
1,3
1,4
1,5
1,6
1,7
-
-
В
158 - 188
0,7
0,8
0,9
1,0
1,1
1,2
1,3
1,4
1,5
-
-
А3А4
А, Б, В
158 - 188
8,4
8,7
9,0
9,3
9,6
9,9
10,2
10,4
10,7
-
-
аа1
А, Б, В
158 - 188
2,3
2,4
2,5
2,6
2,7
2,8
2,9
3,0
3,1
-
-
Г3Г4
А, Б
158 - 188
20,8
21,5
22,2
22,9
23,6
24,3
25,0
25,7
26,4
-
-
В
158 - 188
20,3
21,0
21,7
22,4
23,1
23,8
24,5
25,2
25,9
-
-
Г4Г5
А, Б
158 - 188
14,5
15,2
15,9
16,6
17,3
18,0
18,7
19,4
20,1
-
-
В
158 - 188
9,7
10,0
10,3
10,6
10,9
11,2
11,5
11,8
12,1
-
-
Г4П4
А, Б
158 - 188
20,4
20,8
21,2
21,6
22,0
22,4
22,8
23,2
23,6
-
-
В
158 - 188
19,3
19,7
20,1
20,5
20,9
21,3
21,7
22,1
22,5
-
-
П4П5
А, Б
158 - 188
3,9
3,8
3,7
3,6
3,5
3,4
3,3
3,2
3,1
-
-
В
158 - 188
4,5
4,4
4,3
4,2
4,1
4,0
3,9
3,8
3,7
-
-
Г5Г51
А, Б
158 - 188
4,2
4,4
4,6
4,8
5,0
5,2
5,4
5,6
5,8
-
-
Т2Т3
А, Б
158 - 188
35,2
36,6
38,0
39,4
40,8
42,2
43,6
45,0
46,4
-
-
Т3Т4
А, Б
158 - 188
9,1
9,8
10,5
11,2
11,9
12,6
13,2
13,9
14,6
-
-
Г3К
А, Б
158 - 188
6,0
6,5
7,0
7,5
8,0
8,5
9,0
9,5
10,0
-
-
В
158 - 188
4,5
5,0
5,5
6,0
6,5
7,0
7,5
8,0
8,5
-
-
Г3К1
А, Б
158
25,0
24,6
24,2
23,3
22,9
22,5
21,6
21,2
20,8
19,9
19,5
164
27,0
26,6
26,2
25,3
24,9
24,5
23,6
23,2
22,8
21,9
21,5
170
29,0
28,6
28,2
27,3
26,9
26,5
25,6
25,2
24,8
23,9
23,5
176
31,0
30,6
30,2
29,3
28,9
28,5
27,6
27,2
26,8
25,9
25,5
182
33,0
32,6
32,2
31,3
30,9
30,5
29,6
29,2
28,8
27,9
27,5
188
35,0
34,6
34,2
33,3
32,9
32,5
31,6
31,2
30,8
29,9
29,5
В
158
25,9
25,5
25,1
24,2
23,8
23,4
22,5
22,1
21,7
20,8
20,4
164
27,9
27,5
27,1
26,2
25,8
25,4
24,5
24,1
23,7
22,8
22,4
170
29,9
29,5
29,1
28,2
27,8
27,4
26,5
26,1
25,7
24,8
24,4
176
31,9
31,5
31,1
30,2
29,8
29,4
28,5
28,1
27,7
26,8
26,4
182
33,9
33,5
33,1
32,2
31,8
31,4
30,5
30,1
29,7
28,8
28,4
188
35,9
35,5
35,1
34,2
33,8
33,4
32,5
32,1
31,7
30,8
30,4
К1К2
А, Б
158 - 188
12,9
13,4
13,9
14,4
14,9
15,4
15,9
16,4
16,9
-
-
В
158 - 188
8,5
9,0
9,5
10,0
10,5
11,0
11,5
12,0
12,5
-
-
Верхняя половинка рукава (черт. 5, 6)
ОР
А, Б
158 - 188
17,1
17,4
17,7
18,0
18,3
18,6
18,9
19,2
19,5
-
-
В
158 - 188
15,1
15,4
15,7
16,0
16,3
16,6
16,9
17,2
17,5
-
-
ОЛ
А, Б
158
32,6
32,8
33,0
33,2
33,4
33,6
33,8
34,0
34,2
-
-
164
33,6
33,8
34,0
34,2
34,4
34,6
34,8
35,0
35,2
-
-
170
34,6
34,8
35,0
35,2
35,4
35,6
35,8
36,0
36,2
-
-
176
35,6
35,8
36,0
36,2
36,4
36,6
36,8
37,0
37,2
-
-
182
36,6
36,8
37,0
37,2
37,4
37,6
37,8
38,0
38,2
-
-
188
37,6
37,8
38,0
38,2
38,4
38,6
38,8
39,0
39,2
-
-
В
158
30,4
30,6
30,8
31,0
31,2
31,4
31,6
31,8
32,0
-
-
164
31,4
31,6
31,8
32,0
32,2
32,4
32,6
32,8
33,0
-
-
170
32,4
32,6
32,8
33,0
33,2
33,4
33,6
33,8
34,0
-
-
176
33,4
33,6
33,8
34,0
34,2
34,4
34,6
34,8
35,0
-
-
182
34,4
34,6
34,8
35,0
35,2
35,4
35,6
35,8
36,0
-
-
188
35,4
35,6
35,8
36,0
36,2
36,4
36,6
36,8
37,0
-
-
ОМ
А, Б
158
60,6
60,9
61,2
61,5
61,8
62,1
62,4
62,7
63,0
-
-
164
62,6
62,9
63,2
63,5
63,8
64,1
64,4
64,7
65,0
-
-
170
64,6
64,9
65,2
65,5
65,8
66,1
66,4
66,7
67,0
-
-
176
66,6
66,9
67,2
67,5
67,8
68,1
68,4
68,7
69,0
-
-
182
68,6
68,9
69,2
69,5
69,8
70,1
70,4
70,7
71,0
-
-
188
70,6
70,9
71,2
71,5
71,8
72,1
72,4
72,7
73,0
-
-
В
158
60,8
61,1
61,4
61,7
62,0
62,3
62,6
62,9
63,2
-
-
164
62,8
63,1
63,4
63,7
64,0
64,3
64,6
64,9
65,2
-
-
170
64,8
65,1
65,4
65,7
66,0
66,3
66,6
66,9
67,2
-
-
176
66,8
67,1
67,4
67,7
68,0
68,3
68,6
68,9
69,2
-
-
ИС МЕГАНОРМ: примечание.
Значение в графе "Обхват груди 92 см" дано в соответствии с официальным текстом документа.
182
68,8
96,1
69,4
69,7
70,0
70,3
70,6
70,9
71,2
-
-
188
70,8
71,1
71,4
71,7
72,0
72,3
72,6
72,9
73,2
-
-
ОО2
А, Б
158 - 188
22,9
23,6
24,3
25,0
25,7
26,4
27,1
27,8
28,5
-
-
В
158 - 188
22,4
23,1
23,8
24,5
25,2
25,9
26,6
27,3
28,0
-
-
ОО1
А, Б
158 - 188
11,8
12,0
12,2
12,4
12,6
12,8
13,0
13,2
13,4
-
-
В
158 - 188
11,2
11,4
11,6
11,8
12,0
12,2
12,4
12,6
12,8
-
-
бб1
А, Б
158 - 188
2,1
2,2
2,3
2,4
2,5
2,6
2,7
2,8
2,9
-
-
В
158 - 188
1,7
1,8
1,9
2,0
2,1
2,2
2,3
2,4
2,5
-
-
РР1
А, Б
158 - 188
23,4
24,1
24,8
25,5
26,2
26,9
27,6
28,3
29,0
-
-
В
158 - 188
22,4
23,1
23,8
24,5
25,2
25,9
26,6
27,3
28,0
-
-
Р1Р3
А, Б
158 - 188
10,4
10,6
10,8
11,0
11,2
11,4
11,6
11,8
12,0
-
-
В
158 - 188
8,4
8,6
8,8
9,0
9,2
9,4
9,6
9,8
10,0
-
-
ЛЛ1
А, Б
158 - 188
22,7
23,3
23,9
24,5
25,1
25,7
26,3
26,9
27,5
-
-
В
158 - 188
21,7
22,3
22,9
23,5
24,1
24,7
25,3
25,9
26,5
-
-
ММ1
А, Б
158 - 188
18,5
18,5
18,5
19,0
19,0
19,0
19,5
19,5
19,5
20,0
20,0
В
158 - 188
17,0
17,0
17,0
17,5
17,5
17,5
18,0
18,0
18,0
18,5
18,5
Нижняя половинка рукава (черт. 7, 8)
Р3Л2
А, Б, В
158
15,3
15,2
15,1
15,0
14,9
14,8
14,7
14,6
14,5
-
-
164
16,3
16,2
16,1
16,0
15,9
15,8
15,7
15,6
15,5
-
-
170
17,3
17,2
17,1
17,0
16,9
16,8
16,7
16,6
16,5
-
-
176
18,3
18,2
18,1
18,0
17,9
17,8
17,7
17,6
17,5
-
-
182
19,3
19,2
19,1
19,0
18,9
18,8
18,7
18,6
18,5
-
-
188
20,3
20,2
20,1
20,0
19,9
19,8
19,7
19,6
19,5
-
-
Р3М2
А, Б
158
43,7
43,7
43,7
43,7
43,7
43,7
43,7
43,7
43,7
-
-
164
45,7
45,7
45,7
45,7
45,7
45,7
45,7
45,7
45,7
-
-
170
47,7
47,7
47,7
47,7
47,7
47,7
47,7
47,7
47,7
-
-
ИС МЕГАНОРМ: примечание.
Значение в графе "Обхват груди 116 см" дано в соответствии с официальным текстом документа.
176
49,7
49,7
49,7
49,7
49,7
49,7
49,7
48,7
49,7
-
-
182
51,7
51,7
51,7
51,7
51,7
51,7
51,7
51,7
51,7
-
-
188
53,7
53,7
53,7
53,7
53,7
53,7
53,7
53,7
53,7
-
-
В
158
44,7
44,7
44,7
44,7
44,7
44,7
44,7
44,7
44,7
-
-
164
46,7
46,7
46,7
46,7
46,7
46,7
46,7
46,7
46,7
-
-
170
48,7
48,7
48,7
48,7
48,7
48,7
48,7
48,7
48,7
-
-
176
50,7
50,7
50,7
50,7
50,7
50,7
50,7
50,7
50,7
-
-
182
52,7
52,7
52,7
52,7
52,7
52,7
52,7
52,7
52,7
-
-
188
54,7
54,7
54,7
54,7
54,7
54,7
54,7
54,7
54,7
-
-
Р3Р4
А, Б
158 - 188
17,4
18,0
18,6
19,2
19,8
20,4
21,0
21,6
22,2
-
-
В
158 - 188
17,0
17,6
18,3
19,0
19,7
20,4
21,1
21,8
22,5
-
-
Р4Р5
А, Б
158 - 188
10,6
10,8
11,0
11,2
11,4
11,6
11,8
12,0
12,2
-
-
В
158 - 188
8,4
8,6
8,8
9,0
9,2
9,4
9,6
9,8
10,0
-
-
Р3Р6
А, Б, В
158 - 188
4,9
5,2
5,5
5,8
6,1
6,4
6,7
7,0
7,3
-
-
Л2Л3
А, Б
158 - 188
18,7
19,3
19,9
20,5
21,1
21,7
22,3
22,9
23,5
-
-
В
158 - 188
17,2
17,8
18,4
19,0
19,6
20,2
20,8
21,4
22,0
-
-
М2М3
А, Б
158 - 188
16,2
16,2
16,2
16,7
16,7
16,7
17,2
17,2
17,2
-
-
В
158 - 188
15,0
15,0
15,0
15,5
15,5
15,5
16,0
16,0
16,0
-
-
бб1
А, Б
158 - 188
3,1
3,2
3,3
3,4
3,5
3,6
3,7
3,8
3,9
-
-
Обшлаг рукава (черт. 9)
АБ
А, Б
158 - 188
18,4
18,4
18,4
18,9
18,9
18,9
19,4
19,4
19,4
19,9
19,9
АБ1
158 - 188
18,2
18,2
18,2
18,7
18,7
18,7
19,2
19,2
19,2
19,7
19,7
НН1
А, Б
158 - 188
18,8
18,8
18,8
19,3
19,3
19,3
19,8
19,8
19,8
-
-
Обтачка низа рукава (черт. 10)
АБ
В
158 - 188
17,2
17,2
17,2
17,7
17,7
17,7
18,2
18,2
18,2
18,7
18,7
АБ1
158 - 188
17,3
17,3
17,3
17,8
17,8
17,8
18,3
18,3
18,3
18,8
18,8
НН1
В
158 - 188
17,5
17,5
17,5
18,5
18,5
18,5
19,0
19,0
19,0
-
-
Нижний воротник (черт. 11, 12)
ОА
А, Б
158 - 188
22,5
22,8
23,3
23,8
24,3
24,8
25,3
25,8
26,3
-
-
В
158 - 188
21,0
21,5
22,0
22,5
23,0
23,5
24,0
24,5
25,0
-
-
ОА1
А, Б
158 - 188
18,5
19,0
19,5
20,0
20,5
21,0
21,5
22,0
22,5
-
-
В
158 - 188
9,0
9,5
10,0
10,5
11,0
11,5
12,0
12,5
13,0
-
-
Боковой накладной карман (черт. 14, 15)
КК1
А, Б
158 - 188
19,4
19,4
19,4
19,9
19,9
19,9
20,4
20,4
20,4
-
-
КК2
А, Б
158 - 188
17,5
17,5
17,5
18,0
18,0
18,0
18,5
18,5
18,5
19,0
19,0
К2К3
А, Б
I - VI
20,8
20,8
20,8
21,3
21,3
21,3
21,8
21,8
21,8
-
-
КК1
В
I - VI
19,3
19,3
19,3
19,8
19,8
19,8
20,3
20,3
20,3
-
-
КК2
В
I - VI
20,0
20,0
20,0
20,5
20,5
20,5
21,0
21,0
21,0
-
-
Хлястик и подкладка хлястика (черт. 18)
АБ
А, Б
I - VI
16,7
17,3
17,9
18,5
19,1
19,7
20,3
20,9
21,5
-
-
Брюки
Передняя половинка брюк (черт. 19)
ЯТ
А, Б, В
158
27,0
27,5
28,0
28,5
29,0
29,5
30,0
30,5
31,0
-
-
164
27,5
28,0
28,5
29,0
29,5
30,0
30,5
31,0
31,5
-
-
170
28,0
28,5
29,0
29,5
30,0
30,5
31,0
31,5
32,0
-
-
176
28,5
29,0
29,5
30,0
30,5
31,0
31,5
32,0
32,5
-
-
182
29,0
29,5
30,0
30,5
31,0
31,5
32,0
32,5
33,0
-
-
188
29,5
30,0
30,5
31,0
31,5
32,0
32,5
33,0
33,5
-
-
ЯБ
А, Б, В
158 - 188
9,2
9,4
9,6
9,8
10,0
10,2
10,4
10,6
10,8
-
-
ТК
А, Б, В
158
56,1
56,1
56,1
56,1
56,1
56,1
56,1
56,1
56,1
-
-
164
58,2
58,2
58,2
58,2
58,2
58,2
58,2
58,2
58,2
-
-
170
60,3
60,3
60,3
60,3
60,3
60,3
60,3
60,3
60,3
-
-
176
62,4
62,4
62,4
62,4
62,4
62,4
62,4
62,4
62,4
-
-
182
64,5
64,5
64,5
64,5
64,5
64,5
64,5
64,5
64,5
-
-
188
66,6
66,6
66,6
66,6
66,6
66,6
66,6
66,6
66,6
-
-
ТН
А
158
96,5
96,5
96,5
96,5
96,5
96,5
96,5
96,5
96,5
-
-
164
101,0
101,0
101,0
101,0
101,0
101,0
101,0
101,0
101,0
-
-
170
105,5
105,5
105,5
105,5
105,5
105,5
105,5
105,5
105,5
-
-
176
110,0
110,0
110,0
110,0
110,0
110,0
110,0
110,0
110,0
-
-
182
114,5
114,5
114,5
114,5
114,5
114,5
114,5
114,5
114,5
-
-
188
119,0
119,0
119,0
119,0
119,0
119,0
119,0
119,0
119,0
-
-
Б
158
97,0
97,0
97,0
97,0
97,0
97,0
97,0
97,0
97,0
-
-
164
101,5
101,5
101,5
101,5
101,5
101,5
101,5
101,5
101,5
-
-
170
106,0
106,0
106,0
106,0
106,0
106,0
106,0
106,0
106,0
-
-
176
110,5
110,5
110,5
110,5
110,5
110,5
110,5
110,5
110,5
-
-
182
115,0
115,0
115,0
115,0
115,0
115,0
115,0
115,0
115,0
-
-
188
119,5
119,5
119,5
119,5
119,5
119,5
119,5
119,5
119,5
-
-
В
158
99,0
99,0
99,0
99,0
99,0
99,0
99,0
99,0
99,0
-
-
164
103,5
103,5
103,5
103,5
103,5
103,5
103,5
103,5
103,5
-
-
170
108,0
108,0
108,0
108,0
108,0
108,0
108,0
108,0
108,0
-
-
176
112,5
112,5
112,5
112,5
112,5
112,5
112,5
112,5
112,5
-
-
182
117,0
117,0
117,0
117,0
117,0
117,0
117,0
117,0
117,0
-
-
188
121,5
121,5
121,5
121,5
121,5
121,5
121,5
121,5
121,5
-
-
ТТ2
А, Б
158 - 188
14,4
15,0
15,6
16,2
16,8
17,4
18,0
18,6
19,2
-
-
В
158 - 188
14,2
14,8
15,4
16,0
16,6
17,2
17,8
18,4
19,0
-
-
Т2Т1
А, Б
158 - 188
25,0
26,0
27,0
28,0
29,0
30,0
31,0
32,0
33,0
-
-
В
158 - 188
23,8
24,8
25,8
26,8
27,8
28,8
29,8
30,8
31,8
-
-
ББ1
А, Б
158 - 188
11,4
11,8
12,2
12,6
13,0
13,4
13,8
14,2
14,6
-
-
В
158 - 188
11,1
11,5
11,9
12,3
12,7
13,1
13,5
13,9
14,3
-
-
Б1Б2
А, Б
158 - 188
25,6
26,6
27,6
28,6
29,6
30,6
31,6
32,6
33,6
-
-
В
158 - 188
25,1
26,1
27,1
28,1
29,1
30,1
31,1
32,7
33,1
-
-
ЯЯ3
А, Б
158 - 188
13,8
14,4
15,0
15,6
16,2
16,8
17,4
18,0
18,6
-
-
В
158 - 188
13,6
14,2
14,8
15,4
16,0
16,6
17,2
17,8
18,4
-
-
Я3Я2
А, Б
158 - 188
29,7
30,7
31,7
32,7
33,7
34,7
35,7
36,7
37,7
-
-
В
158 - 188
29,5
30,5
31,5
32,5
33,5
34,5
35,5
36,5
37,5
-
-
КК1
А, Б
158
11,8
12,2
12,6
13,0
13,4
13,8
14,2
14,6
15,0
-
-
164
12,0
12,4
12,8
13,2
13,6
14,0
14,4
14,8
15,2
-
-
170
12,2
12,6
13,0
13,4
13,8
14,2
14,6
15,0
15,4
-
-
176
12,4
12,8
13,2
13,6
14,0
14,4
14,8
15,2
15,6
-
-
182
12,6
13,0
13,4
13,8
14,2
14,6
15,0
15,4
15,8
-
-
188
12,8
13,2
13,6
14,0
14,4
14,8
15,2
15,6
16,0
-
-
В
158
11,6
12,0
12,4
12,8
13,2
13,6
14,0
14,4
14,8
-
-
164
11,8
12,2
12,6
13,0
13,4
13,8
14,2
14,6
15,0
-
-
170
12,0
12,4
12,8
13,2
13,6
14,0
14,4
14,8
15,2
-
-
176
12,2
12,6
13,0
13,4
13,8
14,2
14,6
15,0
15,4
-
-
182
12,4
12,8
13,2
13,6
14,0
14,4
14,8
15,2
15,6
-
-
188
12,6
13,0
13,4
13,8
14,2
14,6
15,0
15,4
15,8
-
-
НН1 = НН2
А, Б
158
9,8
10,2
10,6
11,0
11,4
11,8
12,2
12,6
13,0
-
-
164
10,0
10,4
10,8
11,2
11,6
12,0
12,4
12,8
13,2
-
-
170
10,2
10,6
11,0
11,4
11,8
12,2
12,6
13,0
13,4
-
-
176
10,4
10,8
11,2
11,6
12,0
12,4
12,8
13,2
13,6
-
-
182
10,6
11,0
11,4
11,8
12,2
12,6
13,0
13,4
13,8
-
-
188
10,8
11,2
11,6
12,0
12,4
12,8
13,2
13,6
14,0
-
-
В
158
9,6
10,0
10,4
10,8
11,2
11,6
12,0
12,4
12,8
-
-
164
9,8
10,2
10,6
11,0
11,4
11,8
12,2
12,6
13,0
-
-
170
10,0
10,4
10,8
11,2
11,6
12,0
12,4
12,8
13,2
-
-
176
10,2
10,6
11,0
11,4
11,8
12,2
12,6
13,0
13,4
-
-
182
10,4
10,8
11,2
11,6
12,0
12,4
12,8
13,2
13,6
-
-
188
10,6
11,0
11,4
11,8
12,2
12,6
13,0
13,4
13,8
-
-
Задняя половинка брюк (черт. 20)
ЯТ
А, Б, В
158
27,0
27,5
28,0
28,5
29,0
29,5
30,0
30,5
31,0
-
-
164
27,5
28,0
28,5
29,0
29,5
30,0
30,5
31,0
31,5
-
-
170
28,0
28,5
29,0
29,5
30,0
30,5
31,0
31,5
32,0
-
-
176
28,5
29,0
29,5
30,0
30,5
31,0
31,5
32,0
32,5
-
-
182
29,0
29,5
30,0
30,5
31,0
31,5
32,0
32,5
33,0
-
-
188
29,5
30,0
30,5
31,0
31,5
32,0
32,5
33,0
33,5
-
-
ЯБ
А, Б, В
158 - 188
9,2
9,4
9,6
9,8
10,0
10,2
10,4
10,6
10,8
-
-
ТК
А, Б, В
158
56,1
56,1
56,1
56,1
56,1
56,1
56,1
56,1
56,1
-
-
164
58,2
58,2
58,2
58,2
58,2
58,2
58,2
58,2
58,2
-
-
170
60,3
60,3
60,3
60,3
60,3
60,3
60,3
60,3
60,3
-
-
ИС МЕГАНОРМ: примечание.
Значение в графе "Обхват груди 120 см" дано в соответствии с официальным текстом документа.
176
62,4
62,4
62,4
62,4
62,4
62,4
62,4
62,4
62,6
-
-
182
64,5
64,5
64,5
64,5
64,5
64,5
64,5
64,5
64,5
-
-
188
66,6
66,6
66,6
66,6
66,6
66,6
66,6
66,6
66,6
-
-
ТН
А
158
96,5
96,5
96,5
96,5
96,5
96,5
96,5
96,5
96,5
-
-
164
101,0
101,0
101,0
101,0
101,0
101,0
101,0
101,0
101,0
-
-
170
105,5
105,5
105,5
105,5
105,5
105,5
105,5
105,5
105,5
-
-
176
110,0
110,0
110,0
110,0
110,0
110,0
110,0
110,0
110,0
-
-
182
114,5
114,5
114,5
114,5
114,5
114,5
114,5
114,5
114,5
-
-
188
119,0
119,0
119,0
119,0
119,0
119,0
119,0
119,0
119,0
-
-
Б
158
97,0
97,0
97,0
97,0
97,0
97,0
97,0
97,0
97,0
-
-
164
101,5
101,5
101,5
101,5
101,5
101,5
101,5
101,5
101,5
-
-
170
106,0
106,0
106,0
106,0
106,0
106,0
106,0
106,0
106,0
-
-
176
110,0
110,0
110,0
110,0
110,0
110,0
110,0
110,0
110,0
-
-
182
114,5
114,5
114,5
114,5
114,5
114,5
114,5
114,5
114,5
-
-
188
119,0
119,0
119,0
119,0
119,0
119,0
119,0
119,0
119,0
-
-
В
158
99,0
99,0
99,0
99,0
99,0
99,0
99,0
99,0
99,0
-
-
164
103,5
103,5
103,5
103,5
103,5
103,5
103,5
103,5
103,5
-
-
170
108,0
108,0
108,0
108,0
108,0
108,0
108,0
108,0
108,0
-
-
176
112,5
112,5
112,5
112,5
112,5
112,5
112,5
112,5
112,5
-
-
182
117,0
117,0
117,0
117,0
117,0
117,0
117,0
117,0
117,0
-
-
188
121,5
121,5
121,5
121,5
121,5
121,5
121,5
121,5
121,5
-
-
ТТ1
А, Б
158 - 188
23,8
24,5
25,2
25,9
26,6
27,3
28,0
28,7
29,4
-
-
В
158 - 188
24,2
24,9
25,6
26,3
27,0
27,7
28,4
29,1
29,8
-
-
Т1Т2
А, Б
158 - 188
26,4
27,4
28,4
29,4
30,4
31,4
32,4
33,4
34,4
-
-
В
158 - 188
26,3
27,3
28,3
29,3
30,3
31,3
32,3
33,3
34,3
-
-
ББ1
А, Б
158 - 188
7,0
7,3
7,6
7,9
8,2
8,5
8,8
9,1
9,4
-
-
В
158 - 188
6,7
7,0
7,3
7,6
7,9
8,2
8,5
8,8
9,1
-
-
Б1Б2
А, Б
158 - 188
27,8
28,8
29,8
30,8
31,8
32,8
33,8
34,8
35,8
-
-
В
158 - 188
27,9
28,9
29,9
30,9
31,9
32,9
33,9
34,9
35,9
-
-
ЯЯ1
А, Б
158 - 188
19,6
20,2
20,8
21,4
22,0
22,6
23,2
23,8
24,4
-
-
В
158 - 188
20,0
20,6
21,2
21,8
22,4
23,0
23,6
24,2
24,8
-
-
Я1Я2
А, Б
158 - 188
44,4
45,4
46,4
47,4
48,4
49,4
50,4
51,4
52,4
-
-
В
158 - 188
45,2
46,2
47,2
48,2
49,2
50,2
51,2
52,2
53,2
-
-
Я2Я3
А, Б, В
158 - 188
0,7
0,8
0,9
1,0
1,1
1,2
1,3
1,4
1,5
-
-
КК1
А, Б
158
15,0
15,4
15,8
16,2
16,6
17,0
17,4
17,8
18,2
-
-
164
15,2
15,6
16,0
16,4
16,8
17,2
17,6
18,0
18,4
-
-
170
15,4
15,8
16,2
16,6
17,0
17,4
17,8
18,2
18,6
-
-
176
15,6
16,0
16,4
16,8
17,2
17,6
18,0
18,4
18,8
-
-
182
15,8
16,2
16,6
17,0
17,4
17,8
18,2
18,6
19,0
-
-
188
16,0
16,4
16,8
17,2
17,6
18,0
18,4
18,8
19,2
-
-
В
158
15,8
16,2
16,6
17,0
17,4
17,8
18,2
18,6
19,0
-
-
164
16,0
16,4
16,8
17,2
17,6
18,0
18,4
18,8
19,2
-
-
170
16,2
16,6
17,0
17,4
17,8
18,2
18,6
19,0
19,4
-
-
176
16,4
16,8
17,2
17,6
18,0
18,4
18,8
19,2
19,6
-
-
182
16,6
17,0
17,4
17,8
18,2
18,6
19,0
19,4
19,8
-
-
188
16,8
17,2
17,6
18,0
18,4
18,8
19,2
19,6
20,0
-
-
НН1 = НН2
А, Б
158
12,8
13,2
13,6
14,0
14,4
14,8
15,2
15,6
16,0
-
-
164
13,0
13,4
13,8
14,2
14,6
15,0
15,4
15,8
16,2
-
-
170
13,2
13,6
14,0
14,4
14,8
15,2
15,6
16,0
16,4
-
-
176
13,4
13,8
14,2
14,6
15,0
15,4
15,8
16,2
16,6
-
-
182
13,6
14,0
14,4
14,8
15,2
15,6
16,0
16,4
16,8
-
-
188
13,8
14,2
14,6
15,0
15,4
15,8
16,2
16,6
17,0
-
-
В
158
13,6
14,0
14,4
14,8
15,2
15,6
16,0
16,4
16,8
-
-
164
13,8
14,2
14,6
15,0
15,4
15,8
16,2
16,6
17,0
-
-
170
14,0
14,4
14,8
15,2
15,6
16,0
16,4
16,8
17,2
-
-
176
14,2
14,6
15,0
15,4
15,8
16,2
16,6
17,0
17,4
-
-
182
14,4
14,8
15,2
15,6
16,0
16,4
16,8
17,2
17,6
-
-
188
14,6
15,0
15,4
15,8
16,2
16,6
17,0
17,4
17,8
-
-
Примечания:
1. Точки, обозначенные на чертежах буквой "а", находятся на середине соответствующих участков, обозначенные буквой "б" - на расстоянии 1/3 длины соответствующих участков.
2. Подборт строят по лекалу полочки (черт. 3, 4). Прокладку в борт под петли в куртках типов А, Б вырезают по длине борта на 7,5 - 8,0 см ниже нижней петли, шириной 10,5 см.
3. Верхний воротник (черт. 11, 12) и съемный воротник (черт. 11) вырезают по лекалу нижнего воротника.
4. Прокладку в воротник вырезают по лекалу нижнего воротника (черт. 13).
5. Построение лекала верхнего накладного кармана дано на черт. 16, 17.
6. Обтачки верхнего и боковых накладных карманов вырезают по лекалу кармана (черт. 14, 15, 16, 17).
7. Лекало внутреннего кармана в куртках типов А, Б соответствует по размерам верхнему карману в готовом виде (черт. 16).
8. Обтачки верхнего среза брюк вырезают по лекалам верха (черт. 19, 20).
9. Лекала подкладки спинки, полочек, рукавов строят по основным лекалам в соответствии с черт. 21, 22, 23.
10. В брюках типа В лекала правой половинки брюк строят с припуском 0,8 см по линии среднего шва для обработки запошивочным швом.
11. Построение чертежей лекал деталей костюмов для размеров по обхвату груди 124 и 128 см производят методом пропорционального приращения от размера 120 см.
12. При построении чертежей лекал допускается изменять отдельные измерения, если это не повлечет за собой изменения измерений в готовом виде и ухудшения его качества.
Типы А, Б
Черт. 1
Тип В
Черт. 2
Типы А, Б
Черт. 3
Тип В
Черт. 4
Типы А, Б
Черт. 5
Тип В
Черт. 6
Типы А, Б
Черт. 7
Тип В
Черт. 8
Типы А, Б
Черт. 9
Тип В
Черт. 10
Типы А, Б
Черт. 11
Тип В
Черт. 12
Типы А, Б
Черт. 13
Типы А, Б
Черт. 14
Тип В
Черт. 15
Типы А, Б
Черт. 16
Тип В
Черт. 17
Типы А, Б
Черт. 18
Черт. 19
Черт. 20
Типы А, Б
Черт. 21
Типы А, Б
Черт. 22
Типы А, Б
Черт. 23
Приложение 2
Справочное
СПЕЦИФИКАЦИЯ ДЕТАЛЕЙ КОСТЮМОВ
Наименование детали
Тип
Номер чертежа или размер, см
Количество деталей
Куртка
Детали верха
Спинка
А, Б, В
1 - 2
2
Кокетка спинки
А, Б
1
1
Полочка
А, Б, В
3, 4
2
Верхняя половинка рукава
А, Б, В
5, 6
2
Нижняя половинка рукава
А, Б, В
7, 8
2
Нижний воротник
А, Б, В
11, 12
2
Подборт
А, Б, В
3, 4
2
Боковой накладной карман
А, Б, В
14, 15
2
Верхний накладной карман
А, Б, В
16, 17
1
Подхлястик
В
18
1
Вешалка
В
10,0 x 2,5
1
Детали отделки
Верхний воротник
А, Б, В
11, 12
1
Съемный воротник
А, Б
11
6
Лацкан
В
4
2
Хлястик
А, Б
18
1
Обшлаг рукава
А, Б
9
2
Обтачка рукава
В
10
2
Обтачка верхнего накладного кармана
А, Б, В
16, 17
1
Обтачка бокового накладного кармана
А, Б, В
14, 15
2
Детали подкладки
Спинка
А, Б
21
2
Полочка
А, Б
22
2
Верхняя половинка рукава
А, Б
23
2
Нижняя половинка рукава
А, Б
23
2
Вешалка
А, Б
10,0 x 2,5
1
Детали прокладки
Прокладка в воротник
А, Б
13
2
Прокладка в борт
А, Б
-
2
Детали приклада
Внутренний карман
А, Б
16
1
Брюки
Детали верха
Передняя половинка
А, Б, В
19
2
Задняя половинка
А, Б, В
20
2
Обтачка верхнего среза
В
19, 20
2
Детали подкладки
Обтачка верхнего среза
А, Б
19, 20
2
Приложение 3
Справочное
КОДЫ ОКП НА КОСТЮМЫ
Наименование костюма
Тип
Код ОКП
Костюм из хлопчатобумажной ткани, мужской летний госпитальный синего цвета
арт. 3290
В
85 8557 1242 10
Костюм из хлопчатобумажной ткани, мужской зимний госпитальный коричневого цвета
арт. 3618
Б
85 8557 1755 01
Костюм из хлопчатобумажной ткани, мужской зимний госпитальный коричневого цвета
арт. 3610
Б
85 8557 1756 00
Костюм из полушерстяной ткани, мужской зимний госпитальный табачного цвета
арт. 4406
А
85 8557 4732 07
Костюм из полушерстяной ткани, мужской зимний госпитальный табачного цвета
арт. 4407
А
85 8557 4733 06
(Введено дополнительно, Изм. N 2).
