ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР

ВЕНТИЛИ ДЛЯ ПНЕВМАТИЧЕСКИХ КАМЕР И ШИН ПОСТОЯННОГО ДАВЛЕНИЯ

ОБЩИЕ ТЕХНИЧЕСКИЕ УСЛОВИЯ

Valves for pneumatic tubes and tyres

with constant pressure. General specifications

ГОСТ 8107-75

Список изменяющих документов

(в ред. Изменения N 1, утв. в феврале 1978 г.,

Изменения N 2, утв. в августе 1981 г.,

Изменения N 3, утв. в январе 1984 г.,

Изменения N 4, утв. в июле 1988 г.,

Изменения N 5, утв. в октябре 1991 г.)

Группа Д25

Взамен

ГОСТ 8107-64

Постановлением Государственного комитета стандартов Совета Министров СССР от 12 ноября 1975 г. N 3887 срок введения установлен

с 1 января 1979 года

ИНФОРМАЦИОННЫЕ ДАННЫЕ

1. РАЗРАБОТАН И ВНЕСЕН Министерством автомобильного и сельскохозяйственного машиностроения СССР

РАЗРАБОТЧИКИ: И.П. Петров, канд. техн. наук, И.И. Малашков, канд. техн. наук, М.Д. Немтинов, Г.Ф. Копылова

2. УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ Постановлением Государственного комитета стандартов Совета Министров СССР от 12.11.75 N 3887

3. Стандарт соответствует международным стандартам ИСО 4570-1-77 и ИСО 4570-2-79 в части вентильных резьб, а также ИСО 7442-82 и ИСО 6762-82 в части основных размеров золотниковых камер

ИС МЕГАНОРМ: примечание.

В официальном тексте документа, видимо, допущена опечатка: стандарт имеет номер ГОСТ 8107-64, а не ГОСТ 8107-69.

4. Взамен ГОСТ 8107-69

5. Срок проверки - 1992 г.

6. ССЫЛОЧНЫЕ НОРМАТИВНО-ТЕХНИЧЕСКИЕ ДОКУМЕНТЫ

Обозначение НТД, на который дана ссылка

Номер пункта

2.3, 2.4

ИС МЕГАНОРМ: примечание.

Взамен ГОСТ 4754-80 Постановлением Госстандарта России от 25.11.1997 N 374 с 1 января 1999 года введен в действие ГОСТ 4754-97.

ГОСТ 4754-80

6.3

ГОСТ 5017-74

2.2

ИС МЕГАНОРМ: примечание.

Взамен ГОСТ 5513-86 Постановлением Госстандарта России от 25.11.1997 N 375 с 1 января 1999 года введен в действие ГОСТ 5513-97.

ГОСТ 5513-86

ГОСТ 7463-89

ИС МЕГАНОРМ: примечание.

Взамен ГОСТ 8430-85 Приказом Ростехрегулирования от 19.10.2004 N 35-ст с 1 января 2005 года введен в действие ГОСТ 8430-2003.

ГОСТ 8430-85

6.3

ГОСТ 9142-90

5.2, 5.4

ГОСТ 9921-81

2.17

ГОСТ 15150-69

Вводная часть, 4.6, 5.11, 5.12

ГОСТ 15527-70

2.2, 2.4

ГОСТ 16536-90

5.2, 5.4

ГОСТ 18242-72

3.2, 3.5

ИСО 4570-1-77

1.5

ИСО 4570-2-79

1.5

7. Ограничение срока действия снято по решению Межгосударственного Совета по стандартизации, метрологии и сертификации (ИУС 9-88).

8. ПЕРЕИЗДАНИЕ (февраль 1996 г.) с Изменениями N 1, 2, 3, 4, 5, утвержденными в феврале 1978 г., августе 1981 г., январе 1984 г., июле 1988 г., октябре 1991 г. (ИУС 3-78, 10-81, 5-84, 9-88, 1-92).

Настоящий стандарт распространяется на вентили для пневматических камер и шин постоянного давления мопедов, мотороллеров, мотоциклов, легковых и грузовых автомобилей, автобусов, троллейбусов, тракторов, автомобильных и тракторных прицепов и полуприцепов, сельскохозяйственных подъемно-транспортных и дорожных машин, предназначенных для эксплуатации во всех климатических зонах при температурах окружающего воздуха от минус 60 до плюс 60 °C при категории размещения 1 по ГОСТ 15150-69, реализуемых в СССР.

Требования разд. 1, пп. 2.1, 2.3, 2.4, 2.5, 2.6, 2.7 - 2.9, 2.10 - 2.15, 2.17а, 2.20, 2.22, 3.1 - 3.3, 4.1, 4.2, 4.3 - 4.8, 5.1, 5.6 - 5.12, 6.1 - 6.3 настоящего стандарта являются обязательными, другие требования - рекомендуемыми.

(Измененная редакция, Изм. N 2, 3, 4, 5)

1. ТИПЫ И ОСНОВНЫЕ РАЗМЕРЫ

1.1. Вентили должны изготовляться следующих типов:

МК-1 - с металлическим основанием для камерных шин мопедов, мотороллеров и мотоциклов (черт. 1);

МК-2 - с металлическим основанием для камерных шин мотоциклов (черт. 2);

УБ - универсальный с металлическим основанием для бескамерных шин легковых и грузовых автомобилей (черт. 3);

ЛК - с обрезиненным корпусом для камерных шин легковых автомобилей, мотоциклов, мопедов, мотороллеров, тракторов, сельскохозяйственных и других машин (черт. 4);

ЛБ - с обрезиненным корпусом для бескамерных шин легковых автомобилей (черт. 5);

ГК - с обрезиненным основанием корпуса для камерных шин грузовых автомобилей, автобусов, троллейбусов, тракторов, автомобильных и тракторных прицепов и полуприцепов и сельскохозяйственных машин (черт. 6);

ТК - водовоздушный с обрезиненным корпусом для камерных шин тракторов (черт. 7);

КГК - с обрезиненным основанием для крупногабаритных камерных шин автомобилей, тракторов, сельскохозяйственных и дорожных машин (черт. 8).

На черт. 4, 5 приведены основные наружные размеры обрезиненных частей корпусов.

Тип МК-1

1 - корпус вентиля МК-1; 2 - золотник V5-33 (V5-20);

3 - колпачок-ключик V8; 4 - гайка V8;

5 - шайба круглая 8,5 - 18,0

Черт. 1

Тип МК-2

1 - корпус вентиля МК-2; 2 - золотник V5-33 (V5-20);

3 - колпачок-ключик V8; 4 - гайка V10;

5 - шайба круглая 10,5 - 23,5

Черт. 2

Тип УБ

1 - корпус вентиля УБ; 2 - золотник V5-33 (V5-20);

3 - колпачок-ключик V8; 4 - гайка V10;

5 - шайба круглая 10,5 - 20,0; 6 - уплотнитель А;

7 - уплотнитель Б-11,5 (или Б-15,5)

Черт. 3

Тип ЛК

1 - корпус вентиля ЛК; 2 - золотник V5-33 (или V5-20);

3 - колпачок-ключик V8

мм

Диаметр вентильного отверстия в ободе	d
11,5	11,7
16,0	16,5

Черт. 4

Тип ЛБ

1 - корпус вентиля ЛБ; 2 - золотник V5-33 (V5-20);

3 - колпачок-ключик V8; 4 - обрезиненный корпус

мм

Диаметр вентильного отверстия в ободе	d	d₁
11,5	15,2	19,5
16,0	19,5	23,5

Черт. 5

Тип ГК

1 - корпус вентиля ГК; 2 - золотник V5-33 (V5-20);

3 - колпачок-ключик V8; 4 - гайка V12;

5 - шайба мостиковая 29 (34)

Черт. 6

Примечание. Комплектация деталями поз. 4 и 5 является обязательной в случае применения удлинителей вентилей и наличия резьбы V12 на корпусе вентиля

Тип ТК

1 - корпус вентиля ТК; 2 - золотник V5-33 (V5-20);

3 - колпачок-ключик V8; 4 - ниппель ТК; 5 - кожух ТК;

6 - втулка корпуса; 7 - уплотнитель

Черт. 7

Тип КГК

1 - основание; 2 - золотник V8-38 (V8-23);

3 - колпачок-ключик V12; 4 - гайка V12;

5 - шайба мостиковая 50; 6 - гайка V13

Черт. 8

Примечание. По согласованию с потребителем допускается комплектовать вентиль обратным клапаном

Условные обозначения:

Вентиля типа МК-1 для камерных шин мопедов, мотороллеров и мотоциклов:

Вентиль МК-1 ГОСТ 8107-75

Вентиля типа УБ с корпусом длиной 35 мм для бескамерных шин легковых и грузовых автомобилей:

Вентиль УБ-35 ГОСТ 8107-75

Вентиля типа ЛК с корпусом длиной 35 мм и d = 11,7 мм для камерных шин легковых автомобилей, мотоциклов, мопедов и других машин:

Вентиль ЛК-35-11,7 ГОСТ 8107-75

(Измененная редакция, Изм. N 1, 3, 4).

1.2. Золотники должны изготовляться четырех типов, указанных на черт. 9 - 12.

Золотник V5-20

Черт. 9

--------------------------------

<*> Размеры для справок.

Золотник V5-33

Черт. 10

--------------------------------

<*> Размеры для справок.

Золотник V8-23

Черт. 11

--------------------------------

<*> Размеры для справок.

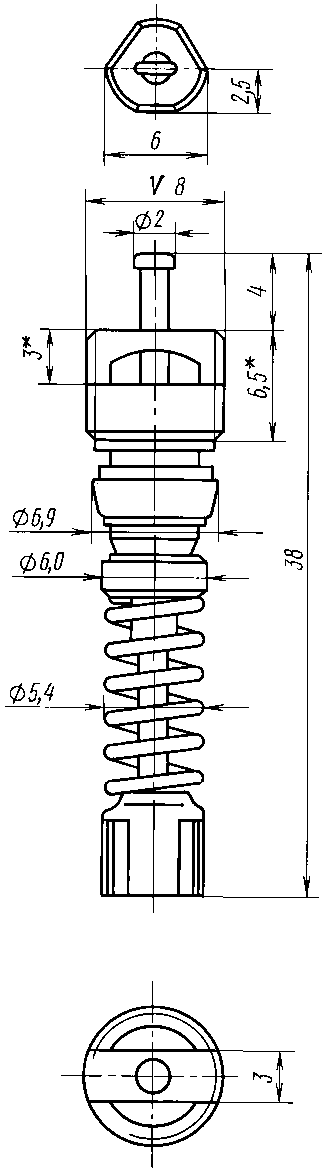

Золотник V8-38

Черт. 12

--------------------------------

<*> Размеры для справок.

Условное обозначение золотника с резьбой V5 и длиной 33 мм:

Золотник V5-33 ГОСТ 8107-75

Условное обозначение золотников состоит из обозначения резьбы по табл. 1, через тире - длины и номера настоящего стандарта.

1.3. Основные размеры золотниковых камер вентилей пневматических шин должны соответствовать указанным на черт. 13, 13а, 14, 14а.

Золотниковая камера для золотников V5-20 и V5-33

Черт. 13

Золотниковая камера 31 <*> (для золотников 20 и 33)

--------------------------------

<*> Для вновь проектируемых изделий.

Черт. 13а

Примечание. Допускается изготовление резьбы V5 без цилиндрической раззенковки

Золотниковая камера для золотников V8-23 и V8-38

Черт. 14

Золотниковая камера 34 для золотников 23 и 38

Черт. 14а

1.4. Основные размеры корпусов вентилей и втулки вентиля ТК должны соответствовать указанным на черт. 15 - 21.

Корпус вентиля типа МК-1

Черт. 15

Корпус вентиля типов МК-2 и УБ

Тип вентиля	D	L
МК-2	23,5	43
УБ	20,0	35; 43

Черт. 16

Корпус вентиля типа ЛК

l	L
23,5	35
33,5	43

Черт. 17

Корпус вентиля типа ЛБ

Черт. 18

Корпус вентиля типа ГК

--------------------------------

<*> L = 50; 95; 105; 115; 120; 125; 135; 145; 155; 165; 170; 230; 260 мм.

<**> L = 50; 95; 105 мм - без резьбы V12

Черт. 19

Примечание. Допускается изготавливать корпусы вентилей:

1) с размерами

вместо

;

вместо

;

13 min вместо 14,5;

2) без резьбы V12 для L = 260 мм.

Корпус вентиля типа ТК

Черт. 20

Втулка корпуса вентиля типа ТК

Черт. 21

Пп. 1.2 - 1.4. (Измененная редакция, Изм. N 1, 2, 3, 4).

1.5. Профиль, основные и предельные размеры специальной вентильной резьбы должны соответствовать указанным на черт. 22 и в табл. 1.

Черт. 22

Таблица 1

мм

Обозначение резьбы	Шаг резьбы P	Число витков на 1"	H (0,866 P)	h	h₁	r	f
V5 (5V1)	0,705	36	0,610	0,368	0,368	0,070 <*>	0,094
				0,400 <**>	0,405 <**>		0,080 <*>
				0,455 <*>	0,430 <*>
V8 (8V1)	0,794	32	0,687	0,381	0,381	0,080 <*>	0,045
				0,521 <*>	0,475 <**>		0,100 <*>
					0,521 <*>
V10 (10V2)	0,907	28	0,785	0,566	0,532	0,090 <*>	0,055
V10 (10V2)	0,907	28	0,785	0,597 <*>	0,597 <*>	0,090 <*>	0,100 <*>
V12 (12V1)	0,977	26	0,846	0,626	0,626	0,098 <*>	0,055
V12 (12V1)	0,977	26	0,846	0,642 <*>	0,642 <*>	0,098 <*>	0,100 <*>
V13 (13V1)	1,270	20	1,099	0,778	0,686	-	0,034
Vg 5	0,705	36	0,610	0,400 <*>	0,350 <*>	0,035 <*>	0,140 <*>
Vg 8	0,794	32	0,687	0,558 <*>	0,558 <*>	0,094 <*>	0,100 <*>
Vg 12	0,977	26	0,846	0,687 <*>	0,687 <*>	0,103 <*>	0,102 <*>

Продолжение табл. 1

мм

Обозначение резьбы	Резьба болта
	d		d₁		d₂
	наиб.	наим.	наиб.	наим.	наиб.	наим.
V5 (5V1)	5,232	5,029	4,496	4,145 <*>	4,775	4,674
V5 (5V1)	5,200 <*>	5,050 <*>	4,290 <*>	4,145 <*>	4,760 <*>	4,650 <*>
V8 (8V1)	7,747	7,544	6,909	6,545 <*>	7,239	7,080
		7,547 <**>	6,705 <*>		7,232 <*>	7,105 <*>
		7,587 <*>
V10 (10V2)	10,312	10,100	9,180	8,985 <*>	9,760	9,576
V10 (10V2)	10,338 <*>	10,178 <*>	9,145 <*>	8,985 <*>	9,749 <*>	9,622 <*>
V12 (12V1)	12,243	12,030	10,990	10,800 <*>	11,614	11,455
V12 (12V1)	12,243	12,083 <*>	10,960 <*>	10,800 <*>	11,608 <*>	11,481 <*>
V13 (13V1)	12,667	12,461	11,110	-	11,841	11,732
Vg 5	5,200 <*>	5,100 <*>	4,400 <*>	4,300 <*>	4,760 <*>	4,650 <*>
Vg 8	7,747	7,620	6,630 <*>	6,503 <*>	7,232 <*>	7,105 <*>
Vg 12	12,243	12,091 <*>	10,869 <*>	10,717 <*>	11,608 <*>	11,456 <*>

Продолжение табл. 1

мм

Обозначение резьбы	Резьба гайки
	D		D₁		D₂
	наим.	наиб.	наим.	наиб.	наим.	наиб.
V5 (5V1)	5,334	5,455 <*>	4,597	4,801	4,869	5,004
	5,310 <*>		4,500 <**>	4,700 <**>	4,840 <*>	4,950 <*>
			4,450 <*>	4,600 <*>
V8 (8V1)	7,798	8,021 <*>	7,036	7,239	7,284	7,468
	7,861 <*>		6,910 <**>	7,110 <**>	7,332 <*>	7,459 <*>
			6,818 <*>	6,978 <*>
V10 (10V2)	10,414	10,616 <*>	9,350	9,550	9,815	9,940
V10 (10V2)	10,456 <*>	10,616 <*>	9,261 <*>	9,421 <*>	9,849 <*>	9,976 <*>
V12 (12V1)	12,319	12,519 <*>	11,176	11,379	11,669	11,794
V12 (12V1)	12,359 <*>	12,519 <*>	11,075 <*>	11,235 <*>	11,708 <*>	11,835 <*>
V13 (13V1)	12,700	-	11,328	11,608	11,875	12,017
Vg 5	5,300 <*>	5,400 <*>	4,600 <*>	4,700 <*>	4,900 <*>	5,000 <*>
Vg 8	7,935 <*>	8,062 <*>	6,818 <*>	6,945 <*>	7,333 <*>	7,460 <*>
Vg 12	12,449 <*>	12,601 <*>	11,075 <*>	11,227 <*>	11,710 <*>	11,862 <*>

--------------------------------

<*> С 01.01.91 по требованию потребителя только для ремонтно-эксплуатационных нужд.

<**> До 01.07.93.

Примечания:

1. В скобках указано обозначение резьбы по ИСО 4570-1-77 и ИСО 4570-2-79.

2. Для тонкостенных деталей допускается использовать резьбу V 5 с параметрами и размерами: r = 0,035; d_1наиб = 4,400; d_1наим = 4,300; остальные параметры и размеры по табл. 1.

3. Для деталей подлежащих покрытию, допускается использовать резьбу V 5 с диаметрами D₂, равными 4,852 мм вместо 4,840 мм и 4,962 мм вместо 4,950 мм, а также с размером f, равным 0,092 мм вместо 0,080 мм.

В технически обоснованных случаях допускается использовать резьбу 8V1 с диаметрами: d, равным 7,620 мм вместо 7,544 мм; D₁, равным 7,366 мм вместо 7,239 мм; D₂, равным 7,400 мм вместо 7,468 мм и D₂, равным 7,529 мм вместо 7,468 мм.

4. Резьбу V 13 применяют в основании и накидной гайке стебля вентиля для крупногабаритных шин.

(Измененная редакция, Изм. N 5).

Условное обозначение специальной вентильной резьбы с наибольшим наружным диаметром 5,200 мм:

V5 ГОСТ 8107-75

(Измененная редакция, Изм. N 2, 3, 4).

1.6. Основные размеры колпачков-ключиков, колпачка и ключика должны соответствовать указанным на черт. 23 - 26.

Колпачок-ключик V8

Черт. 23

Черт. 23а

Колпачок V8

Черт. 24

Ключик

Черт. 25

Колпачок-ключик V12

1 - уплотнитель; 2 - рифление

Черт. 26

Условное обозначение колпачка-ключика со специальной вентильной резьбой V8:

Колпачок-ключик V8 ГОСТ 8107-75

Измененная редакция, Изм. N 1, 3, 4).

1.7. Основные размеры шестигранных гаек должны соответствовать указанным на черт. 27 и в табл. 2.

Гайка шестигранная

Черт. 27

Таблица 2

мм

Тип вентиля	Обозначение резьбы	S	H	D
МК-1	V 8	12	4,0	13,8
МК-2, УБ	V 10	14	4,0	16,2
ГК, КГК	V 12	17	5,0	19,6

Условное обозначение гайки с резьбой V 10 исполнения 1:

Гайка 1 V 10 ГОСТ 8107-75

(Измененная редакция, Изм. N 2, 3).

1.8. Основные размеры круглых шайб должны соответствовать указанным на черт. 28 и в табл. 3.

Шайба круглая

Черт. 28

Таблица 3

мм

Тип вентиля	d	D	D₁	H	h
МК-1	8,5	18,0	11	2,0	1,0
УБ	10,5	20,0	15	2,5	1,5
МК-2	10,5	23,5	17	2,5	1,5

Условное обозначение шайбы круглой с d = 8,5 мм и D = 18,0 мм вентиля типа МК-1:

Шайба круглая 8,5 - 18,0 ГОСТ 8107-75

1.9. Основные размеры мостиковых шайб должны соответствовать указанным на черт. 29, 30 и в табл. 4.

Шайба мостиковая вентиля типа ГК

Черт. 29

Шайба мостиковая вентиля типа КГК

Черт. 30

Таблица 4

мм

Типоразмеры вентиля	B	B₁	B₂	d	D	L	H	h
ГК-115; ГК-125; ГК-135; ГК-145	10,8	20	29	12,4	21,0	57	8	2
ГК-155; ГК-170; ГК-230; ГК-260	10,8	24	34	12,4	25,0	59	8	2

Условное обозначение шайбы мостиковой с B₂ = 29 мм вентиля ГК-145:

Шайба мостиковая 29 ГОСТ 8107-75

(Измененная редакция, Изм. N 4)

1.10. Основные размеры ниппеля и кожуха вентиля типа ТК должны соответствовать указанным на черт. 31 и 32.

Ниппель вентиля типа ТК

Черт. 31

Кожух вентиля типа ТК

Черт. 32

Примечание. По согласованию с потребителем допускается изготавливать ниппель вентиля типа ТК с размером 9,8 мм вместо 10,8 мм и кожух вентиля типа ТК с наружной фаской на диаметре

Условные обозначения:

Ниппеля вентиля типа ТК:

Ниппель ТК ГОСТ 8107-75

Кожуха вентиля типа ТК:

Кожух ТК ГОСТ 8107-75

(Измененная редакция, Изм. N 2, 4).

1.11. Основные размеры резиновых уплотнителей типов А и Б вентилей типа УБ должны соответствовать указанным на черт. 33 и 34.

Уплотнитель А

Черт. 33

Уплотнитель Б

Черт. 34

мм

Диаметр вентильного отверстия	d
11,5	11,5
16,0	15,5

Условные обозначения:

Уплотнителя А вентиля типа УБ:

Уплотнитель А ГОСТ 8107-75

Уплотнителя Б с d = 15,5 мм вентиля типа УБ, устанавливаемого в вентильное отверстие обода, равное 16 мм:

Уплотнитель Б-15,5 ГОСТ 8107-75

(Измененная редакция, Изм. N 1).

2. ТЕХНИЧЕСКИЕ ТРЕБОВАНИЯ

2.1. Детали вентилей должны быть изготовлены в соответствии с требованиями настоящего стандарта по рабочим чертежам, утвержденным в установленном порядке.

2.2. Пружины золотников могут быть изготовлены из бронзовой проволоки по ГОСТ 5017-74. Остальные детали золотников - из медно-цинковых сплавов по ГОСТ 15527-70 и по техническим условиям на конкретные марки.

(Измененная редакция, Изм. N 1, 5)

2.3. Золотники должны иметь сплошное и плотное покрытие Н3.б по ГОСТ 9.306-85. Бронзовые пружины должны иметь никелевое покрытие с толщиной не менее 1 мкм.

(Измененная редакция, Изм. N 5).

2.3а. На пружинах из нержавеющей стальной проволоки допускается отсутствие никелевого слоя.

(Введен дополнительно, Изм. N 5).

2.4. Материалы и защитные покрытия деталей вентилей должны соответствовать ГОСТ 9.301-86, а также требованиям табл. 5.

Таблица 5

Наименование деталей и сборочных единиц	Применяемый материал	Вид покрытия
Корпуса вентилей типов МК-1, МК-2 и УБ Корпуса колпачка-ключика и колпачка	Латунь по ГОСТ 15527-70 и по техническим условиям на конкретные марки	Никелевое толщиной 3 мкм, блестящее Н.3.б по ГОСТ 9.306-85
Гайки вентилей типов МК-1, МК-2 и УБ Кожух вентиля типа ТК Гайки вентилей типов ГК и КГК		Никелевое толщиной 3 мкм, блестящее Н.3.б по ГОСТ 9.306-85
Корпуса вентилей типов ЛК, ЛБ и ТК Втулка корпуса вентиля типа ТК Основание вентиля типа КГК Стебель вентиля типа КГК в сборе		Без покрытия
Корпус вентиля типа ГК	Латунь. Марка устанавливается чертежом	Без покрытия
Ключик	Сталь марки А12 по ГОСТ 1414-75. Допускается применять стали других марок, физико-механические свойства которых не ниже указанной	Цинковое толщиной 15 мкм, фосфатированное Ц15 фос. или хроматированное Ц15 хр по ГОСТ 9.306-85
Шайбы круглые вентилей типов МК-1, МК-2 и УБ Шайбы мостиковые вентилей типов ГК и КГК	Сталь по ГОСТ 1050-88. Марка стали устанавливается чертежом

2.3, 2.4. (Измененная редакция, Изм. N 1, 2, 5)

2.4а. Кожух вентиля типа ТК, корпус колпачка-ключика и колпачок могут изготовляться из полимерных материалов по рабочим чертежам, утвержденным в установленном порядке.

(Введен дополнительно, Изм. N 5).

2.5. (Исключен, Изм. N 5).

2.6. Конструкция золотников и материал их уплотнителей должны обеспечивать герметичность соединения "золотник - золотниковая камера вентиля" в интервале температур и давлений, указанных в табл. 6.

Таблица 6

Наименование параметров		Типы золотников
		V5-20; V5-33	V8-23; V8-38
Температурный режим, °C	Исполнение 1	От минус 60 до плюс 100
	Исполнение 2	От минус 45 до плюс 100	-
Диапазон внутреннего давления воздуха в шине, МПа (кгс/см²)		0,049 - 1,96 (0,5 - 20)
Типы применяемых вентилей		МК-1, МК-2, ЛК, ГК, ЛБ, УБ и ТК	КГК

(Измененная редакция, Изм. N 5).

2.6а. Золотники всех типов должны выдерживать кратковременное, но более 60 мин, воздействие температуры до плюс 150 °C.

ИС МЕГАНОРМ: примечание.

В официальном тексте документа, видимо, допущена опечатка: стандарт имеет номер ГОСТ 15150-69, а не ГОСТ 15150-89.

2.6б. Допускается реализация импортных вентилей типов, аналогичных типам ЛК и ГК, в сборе с золотниками, предназначенных для эксплуатации при температуре окружающего воздуха от минус 40 °C до плюс 100 °C для установки на технику климатического исполнения У по ГОСТ 15150-89, поставляемую в народное хозяйство, за исключением Министерства обороны СССР, при условии выполнения требований п. 2.6а.

2.6а, 2.6б. (Введены дополнительно, Изм. N 5).

2.7. Номинальное значение давления открытия клапана у золотников V5-20 и V5-33, установленных в золотниковую камеру при отсутствии противодавления, должно быть равно 0,245 МПа (2,5 кгс/см²) и 0,441 МПа (4,5 кгс/см²) у золотников V8-23 и V8-38.

2.8. Осевое перемещение стержня золотника должно быть не менее 2,0 мм у золотников V5-20 и V5-33 и не менее 3,0 мм у золотников V8-23 и V8-38. Перемещение стержня должно быть свободным (без заедания).

Выступление головки стержня золотников V5-20, V5-33, V8-38 относительно торца корпуса вентиля не должно быть более 0,25 мм, утопание не должно быть более 0,9 мм.

2.7, 2.8. (Измененная редакция, Изм. N 2, 3).

2.9. Площадь проходного сечения золотника V5-20 и V5-33 при полностью утопленном стержне должна быть не менее 3,0 мм².

(Измененная редакция, Изм. N 2, 3, 4, 5).

2.9а. Допускается изготовлять золотники V5-20 и V5-33 с площадью проходного сечения менее 3,0 мм².

(Введен дополнительно, Изм. N 5).

2.10. Уплотнители вентилей типов УБ, ТК и КГК должны обеспечивать герметичность вентилей в интервале температур от минус 60 до плюс 90 °C.

Конструктивное выполнение уплотнителей колпачков-ключиков V8, V8-1, V12 и колпачка V8 стандартом не регламентируется.

(Измененная редакция, Изм. N 1, 2, 3, 4).

2.11. Поверхности латунных деталей вентилей, не подвергающиеся защитным покрытиям, не должны иметь окисления, налета окалины, а после протравливания - красных пятен.

2.12. Корпусы вентилей не должны иметь трещин. Волосовины, риски, плены и расслоения не должны быть глубиной более 0,2 мм, а раковины и сколы - глубиной более 0,3 мм.

(Измененная редакция, Изм. N 4).

2.13. Шероховатость конической поверхности золотниковых камер должна быть R_z <= 20 мкм по ГОСТ 2789-73.

2.14. На поверхности вентильных резьб не допускаются заусенцы и вмятины, препятствующие навинчиванию резьбового калибра.

2.15. На корпусах вентилей не допускаются:

прогиб более 0,4 мм на длине 100 мм;

изгиб основания;

вмятины и забоины глубиной более 0,3 мм и площадью более 2,0 мм²;

местная рябоватость глубиной более 0,2 мм;

выкрашивание заходной нитки в резьбе под колпачок;

наличие следов от зажима инструментом глубиной более 0,2 мм;

наличие заусенцев, а также забоин на торцевой поверхности под колпачок.

Допускается изготовлять корпуса вентилей с нанесенной повторной маркировкой и заштриховкой первоначальной, за исключением вентилей, изготовляемых на экспорт.

2.14, 2.15. (Измененная редакция, Изм. N 2).

2.16. Допускается изготовлять корпусы вентилей типа ГК длиной менее 155 мм с гладкой поверхностью без резьбы V12, не комплектуя их мостиковыми шайбами и прижимными гайками.

Допускается изготовлять мостиковые шайбы с круглым отверстием.

(Измененная редакция, Изм. N 1, 2, 3, 5)

2.17. Углы изгиба корпуса, высота первого изгиба для вентилей типа ГК с длиной корпуса 170, 230, 260 мм может быть установлена по согласованию с потребителем.

(Измененная редакция, Изм. N 5).

2.17а. Углы должны обеспечивать доступ для измерения давления в шине манометром с наконечником по ГОСТ 9921-81 и подкачивания шины воздухом. Минимально допустимый зазор между вентилем и тормозным барабаном должен быть не менее 2,0 мм.

(Введен дополнительно, Изм. N 5).

2.18. Размеры высоты изгиба и длина стебля вентиля типа КГК рекомендуется устанавливать по согласованию с потребителем.

(Измененная редакция, Изм. N 5).

2.19. Вид рифление и его расположение на деталях должны быть установлены чертежами, разработанными в соответствии с требованиями нормативно-технической документации, утвержденной в установленном порядке.

(Измененная редакция, Изм. N 4).

2.20. Вентили типа ЛК с диаметром обрезиненного корпуса d = 11,7 мм при установке в вентильное отверстие обода, равное 16,0 мм, должны иметь переходную втулку, изготавливаемую по нормативно-технической документации, согласованной в установленном порядке.

2.21. Допускается применять жесткие или гибкие удлинители вентилей типов ГК и КГК, а также переходники вентилей типа КГК для замера давления в шине и подкачивания шины воздухом по чертежам, согласованным в установленном порядке.

2.22. Ресурс вентиля должен быть не менее ресурса камеры шины.

2.23. (Исключен, Изм. N 4).

2.24. Вентили должны поставляться комплектно, в соответствии с требованиями настоящего стандарта и чертежей, согласованных в установленном порядке.

(Введен дополнительно, Изм. N 4).

3. ПРАВИЛА ПРИЕМКИ

3.1. Предприятие-изготовитель должно проводить приемочный контроль и периодические испытания.

(Измененная редакция, Изм. N 1).

3.2. При приемочном контроле следует проводить:

внешний осмотр на соответствие требованиям пп. 2.11; 2.12 и 2.14 по плану контроля в соответствии с ГОСТ 18242-72;

проверку размеров на соответствие требованиям п. 2.15 по плану контроля в соответствии с ГОСТ 18242-72;

проверку герметичности золотников в объеме 100%.

Партией считают количество изделий, сдаваемых на склад по одному документу.

(Измененная редакция, Изм. N 1, 2).

3.3. Периодические испытания должны проводиться ежеквартально.

В состав периодических испытаний входят:

проверка размеров по пп. 2.8; 2.9; 2.12 и 2.13;

проверка на герметичность по пп. 2.6 и 2.10;

проверка на открытие по п. 2.7;

контроль качества покрытия по пп. 2.3 и 2.4.

Периодические испытания проводятся в объеме не менее 10 образцов. Результаты испытаний считаются удовлетворительными, если все проверенные образцы соответствуют указанным требованиям.

(Измененная редакция, Изм. N 1, 2, 4).

3.4. (Исключен, Изм. N 1).

3.5. Потребитель может производить контрольную проверку качества вентилей, золотников и деталей вентилей на их соответствие требованиям настоящего стандарта. План контрольной проверки - по ГОСТ 18242-72. Проверке подвергают изделия в объеме не менее 0,05% от предъявляемой партии.

(Измененная редакция, Изм. N 2, 4).

3.6. (Исключен, Изм. 4).

4. МЕТОДЫ ИСПЫТАНИЙ

4.1. Размеры деталей вентилей и золотников должны проверять предельными калибрами, универсальными измерительными инструментами, шаблонами, контрольными матрицами и др.

4.2. Резьбу должны проверять предельными гладкими и проходными резьбовыми калибрами.

(Измененная редакция, Изм. N 2).

4.2а. При проведении внешнего осмотра вентилей, золотников и деталей вентилей допускается использовать лупу с 2,5 - 3-кратным увеличением.

(Введен дополнительно, Изм. N 1).

4.3. Испытания золотников на герметичность при приемочном контроле следует проводить при температуре плюс (20 +/- 5) °C в водяной ванне воздухом под давлением 0,049 МПа (0,5 кгс/см²) продолжительностью 4 - 5 с.

При появлении двух и более воздушных пузырьков на поверхности воды золотник бракуют. При появлении одного воздушного пузырька во время испытаний золотник испытывают повторно.

Результаты повторных испытаний являются окончательными.

(Измененная редакция, Изм. N 4).

4.4. Испытания золотников на герметичность по п. 2.6 следует проводить сжатым воздухом под давлением 0,049 и 1,96 МПа (0,5 и 20 кгс/см²) при постоянных температурах минус 60 °C (исполнение 1) минус 45 °C (исполнение 2), плюс 20 °C и плюс 150 °C в течение 60 мин.

Золотники типа V5-33 подвергнуть дополнительным испытаниям на герметичность при температуре плюс 200 °C в течение 10 мин. Дальнейшее использование таких золотников не допускается.

(Измененная редакция, Изм. N 5).

4.5. Испытания на герметичность по п. 2.10 следует проводить сжатым воздухом под давлением 0,049 и 1,47 МПа (0,5 и 15 кгс/см²) при температурах минус 60 °C, плюс 20 °C и 90 °C.

4.6. Золотники, уплотнители с вентилями в сборе считаются выдержавшими испытания по п. 4.4 и 4.5, если утечка воздуха, приведенная к нормальным по ГОСТ 15150-69 атмосферным условиям не превышает 0,194·10^-7 м³/с (70 см³/ч).

4.5 - 4.6. (Введены дополнительно, Изм. N 4).

ИС МЕГАНОРМ: примечание.

В официальном тексте документа, видимо, допущена опечатка: стандарт имеет номер ГОСТ 9.301-86, а не ГОСТ 9.301-81.

4.7. Проверка качества покрытия - по ГОСТ 9.301-81.

4.8. Давление открытия клапана золотников по п. 2.7 определяется с помощью манометра.

4.7, 4.8. (Введены дополнительно, Изм. N 5).

5. МАРКИРОВКА, УПАКОВКА, ТРАНСПОРТИРОВАНИЕ И ХРАНЕНИЕ

5.1. На корпусах вентилей и стебле вентиля типа КГК должен быть нанесен товарный знак предприятия-изготовителя и тип, а для вентилей типов ГК и КГК - типоразмер вентиля. Корпусы вентилей типов МК-1, МК-2, ЛБ и ТК, а также золотники исполнения 1 по согласованию с основными потребителями допускается не маркировать. Место маркировки должно быть указано на чертеже. По согласованию с потребителем допускается наносить дополнительные элементы маркировки.

На боковых поверхностях направляющей чашечки золотников V5-33 и V8-38 и на втулке золотников V5-20 и V8-23 должны быть нанесены товарный знак предприятия-изготовителя и год изготовления (две последние цифры), а также вид исполнения золотника.

(Измененная редакция, Изм. N 3, 4, 5)

5.2. Вентили должны быть упакованы без золотников в деревянные ящики по ГОСТ 16536-90 или ящики из гофрированного картона по ГОСТ 9142-90 следующим образом:

корпусы вентилей типов ЛК, ГК, ТК и основания вентилей типа КГК укладывают рядами, а каждый ряд прокладывают упаковочной бумагой;

стебли вентилей типа КГК должны завертывать в упаковочную бумагу по 5 шт., вентили типов МК-1, МК-2 и УБ - по 10 шт.; остальные детали вентилей - насыпью.

Пакеты укладывают рядами, а каждый ряд прокладывают упаковочной бумагой.

5.3. Золотники должны быть упакованы в картонные или пластмассовые коробки по 200 - 500 шт.

На каждой коробке должно быть указано:

наименование или товарный знак предприятия-изготовителя;

наименование изделия и вид исполнения;

количество изделий;

обозначение настоящего стандарта;

дата упаковки;

номер упаковщика.

Допускается дату упаковки и номер упаковщика указывать на ярлыке, вкладываемом в коробку.

(Измененная редакция, Изм. N 5).

5.4. Коробки с упакованными золотниками должны быть уложены в ящики по ГОСТ 16536-90; ГОСТ 5959-80 или ГОСТ 9142-90.

(Измененная редакция, Изм. N 1).

5.5. Детали вентилей и коробок с золотниками рекомендуется укладывать плотно, свободные места в ящике следует заполнять упаковочным материалом.

(Измененная редакция, Изм. N 5).

5.6. Упаковка должна полностью предохранять детали вентилей и золотники от повреждений при транспортировании.

5.7. В каждый ящик должен быть вложен упаковочный лист, в котором указывают:

наименование предприятия-изготовителя и его адрес;

наименование изделия;

число изделий;

дату изготовления (год, месяц);

обозначение настоящего стандарта;

штамп ОТК и подпись упаковщика.

5.8. На ящике должны быть нанесены:

наименование или товарный знак предприятия-изготовителя;

номер ящика;

наименование изделия;

число изделий;

адреса предприятия-изготовителя и потребителя.

По согласованию с потребителем, при контейнерной отправке продукции, на ящике допускается не указывать номер ящика и адреса предприятия-изготовителя и потребителя.

(Измененная редакция, Изм. N 2, 4).

5.9. Масса брутто каждого ящика с деталями вентилей не должна превышать 50 кг, с золотниками 25 кг.

5.10. Каждая партия деталей вентилей и золотников должна сопровождаться паспортом.

Паспорт должен содержать:

наименование предприятия-изготовителя и его адрес;

полное наименование изделий и их обозначение по чертежу;

дату упаковки;

число изделий;

показатели качества вентилей и золотников по результатам проверки и обмеров;

номер партии.

5.11. Транспортирование ящиков с упакованными деталями вентилей и золотниками - по группе условий хранения Ж2 ГОСТ 15150-69.

5.12. Хранение вентилей, золотников и деталей вентилей по условиям С ГОСТ 15150-69.

6. ГАРАНТИИ ИЗГОТОВИТЕЛЯ

6.1. Изготовитель должен гарантировать соответствие всех деталей, золотников и вентилей в сборе требованиям настоящего стандарта при условии соблюдения правил эксплуатации, хранения и транспортирования.

6.2. Гарантийный срок хранения - 5 лет с момента изготовления деталей вентилей и золотников.

6.1, 6.2. (Измененная редакция, Изм. N 2).

ИС МЕГАНОРМ: примечание.

Взамен ГОСТ 8430-85 Приказом Ростехрегулирования от 19.10.2004 N 35-ст с 1 января 2005 года введен в действие ГОСТ 8430-2003.

6.3. Гарантийный срок эксплуатации деталей вентилей, золотников и вентилей в сборе устанавливают равным сроку гарантийной наработки шин в соответствии с ГОСТ 4754-80, ГОСТ 5513-86, ГОСТ 5652-78, ГОСТ 7463-80, ГОСТ 8430-85.

(Введен дополнительно, Изм. N 2).
