Цели, основные принципы и общие правила проведения работ по межгосударственной стандартизации установлены ГОСТ 1.0 "Межгосударственная система стандартизации. Основные положения" и ГОСТ 1.2 "Межгосударственная система стандартизации. Стандарты межгосударственные, правила и рекомендации по межгосударственной стандартизации. Правила разработки, принятия, обновления и отмены"

1 РАЗРАБОТАН Федеральным государственным унитарным предприятием "Всероссийский научно-исследовательский институт метрологии имени Д.И. Менделеева" (ФГУП "ВНИИМ им. Д.И. Менделеева") Федерального агентства по техническому регулированию и метрологии

2 ВНЕСЕН Федеральным агентством по техническому регулированию и метрологии

3 ПРИНЯТ Межгосударственным советом по стандартизации, метрологии и сертификации (протокол от 10 ноября 2009 г. N 36)

За принятие проголосовали:

4 Приказом Федерального агентства по техническому регулированию и метрологии от 15 декабря 2009 г. N 1120-ст межгосударственный стандарт ГОСТ 6651-2009 введен в действие в качестве национального стандарта Российской Федерации 1 января 2011 г.

5 ВЗАМЕН ГОСТ 6651-94

6 ПЕРЕИЗДАНИЕ. Сентябрь 2019 г.

Настоящий стандарт устанавливает общие технические требования к техническим термопреобразователям сопротивления (далее - ТС), чувствительные элементы (далее - ЧЭ) которых изготовлены из платины, меди и никеля, и методы их испытаний. Требования к классу допуска и стабильности распространяются также на ЧЭ ТС. Стандарт распространяется на ТС, предназначенные для измерения температуры от минус 200 °C до плюс 850 °C или в части данного диапазона.

Значения температуры в настоящем стандарте соответствуют Международной температурной шкале 1990 г. МТШ-90 [1]. Настоящий стандарт соответствует международному стандарту МЭК 60751 [2] в части определения зависимости сопротивления от температуры и допусков на платиновые ЧЭ и ТС с температурным коэффициентом сопротивления .

В настоящем стандарте использованы нормативные ссылки на следующие межгосударственные стандарты:

ГОСТ 8.461 Государственная система обеспечения единства измерений. Термопреобразователи сопротивления из платины, меди и никеля. Методика поверки

ГОСТ 9.014 Единая система защиты от коррозии и старения. Временная противокоррозионная защита изделий. Общие требования

ГОСТ 356 Арматура и детали трубопроводов. Давления номинальные, пробные и рабочие. Ряды

ГОСТ 12997-84 Изделия ГСП. Общие технические условия <1>

--------------------------------

<1> Утратил силу в Российской Федерации. В Российской Федерации действует ГОСТ Р 52931-2008 "Приборы контроля и регулирования технологических процессов. Общие технические условия".

ГОСТ 14192 Маркировка грузов

ГОСТ 14254-96 (МЭК 529-89) Степени защиты, обеспечиваемые оболочками (Код IP) <2>

--------------------------------

<2> В Российской Федерации действует ГОСТ 14254-2015 (IEC 60529:2013).

ГОСТ 15150 Машины, приборы и другие технические изделия. Исполнения для различных климатических районов. Категории, условия эксплуатации, хранения и транспортирования в части воздействия климатических факторов внешней среды

ГОСТ 27883-88 Средства измерения и управления технологическими процессами. Надежность. Общие требования и методы испытаний

Примечание - При пользовании настоящим стандартом целесообразно проверить действие ссылочных стандартов и классификаторов на официальном интернет-сайте Межгосударственного совета по стандартизации, метрологии и сертификации (www.easc.by) или по указателям национальных стандартов, издаваемым в государствах, указанных в предисловии, или на официальных сайтах соответствующих национальных органов по стандартизации. Если на документ дана недатированная ссылка, то следует использовать документ, действующий на текущий момент, с учетом всех внесенных в него изменений. Если заменен ссылочный документ, на который дана датированная ссылка, то следует использовать указанную версию этого документа. Если после принятия настоящего стандарта в ссылочный документ, на который дана датированная ссылка, внесено изменение, затрагивающее положение, на которое дана ссылка, то это положение применяется без учета данного изменения. Если ссылочный документ отменен без замены, то положение, в котором дана ссылка на него, применяется в части, не затрагивающей эту ссылку.

В настоящем стандарте применены следующие термины с соответствующими определениями:

3.1 термопреобразователь сопротивления; ТС: Средство измерений температуры, состоящее из одного или нескольких термочувствительных элементов сопротивления и внутренних соединительных проводов, помещенных в герметичный защитный корпус, внешних клемм или выводов, предназначенных для подключения к измерительному прибору.

Примечание - В состав ТС могут входить конструктивно связанные с ним монтажные и коммутационные средства.

3.2 чувствительный элемент термопреобразователя сопротивления; ЧЭ: Резистор, выполненный из металлической проволоки или пленки с выводами для крепления соединительных проводов, имеющий известную зависимость электрического сопротивления от температуры и предназначенный для использования в термопреобразователях сопротивления.

3.3 защитный корпус: Конструктивный элемент термопреобразователя сопротивления, обеспечивающий его механическую прочность и устойчивость к воздействию внешней среды, как правило, представляющий собой заваренную с одной стороны металлическую трубку с приспособлениями для монтажа термопреобразователей сопротивления или без этих приспособлений.

3.4 длина монтажной части термопреобразователя сопротивления: Для термопреобразователя сопротивления с неподвижным штуцером или фланцем - расстояние от рабочего конца защитного корпуса до опорной плоскости штуцера или фланца; для термопреобразователя сопротивления с подвижным штуцером или фланцем, а также без штуцера или фланца - расстояние от рабочего конца защитной арматуры до головки, а при ее отсутствии - до мест заделки выводов проводников.

3.5 длина погружаемой части термопреобразователя сопротивления: Максимально возможная глубина погружения термопреобразователя сопротивления в среду при температуре верхнего предела рабочего диапазона без нарушения работоспособности термопреобразователя сопротивления.

Примечание - Для ТС с монтажными элементами длина погружаемой части ТС равна длине монтажной части ТС.

3.6 минимальная глубина погружения термопреобразователя сопротивления: Такая глубина погружения термопреобразователя сопротивления в среду с однородным распределением температуры, что при дальнейшем погружении показания термопреобразователя сопротивления не изменяются более чем на 1/5 допуска соответствующего класса, а сопротивление термопреобразователя сопротивления при этом остается в пределах допуска.

3.7 диапазон измерений термопреобразователя сопротивления: Диапазон температур, в котором выполняется нормированная в соответствии с настоящим стандартом зависимость сопротивления термопреобразователя сопротивления от температуры в пределах соответствующего класса допуска.

3.8 рабочий диапазон температур термопреобразователя сопротивления: Диапазон температур, находящийся внутри диапазона измерений или равный ему, в пределах которого изготовителем установлены показатели надежности термопреобразователя сопротивления.

3.9 номинальная температура применения термопреобразователя сопротивления: Температура эксплуатации термопреобразователя сопротивления, для которой нормированы показатели надежности и долговечности.

Примечание - Номинальная температура применения ТС может быть установлена равной верхнему пределу рабочего диапазона температур ТС и (или) определена как одно или несколько наиболее вероятных значений внутри рабочего диапазона.

3.10 номинальное сопротивление термопреобразователя сопротивления; R₀, Ом: Нормированное изготовителем сопротивление термопреобразователя сопротивления при 0 °C, округленное до целых единиц, указанное в его маркировке и рекомендуемое для выбора из ряда: 10, 50, 100, 500, 1000 Ом.

3.11 номинальная статическая характеристика; НСХ: Зависимость сопротивления термопреобразователя сопротивления или чувствительного элемента от температуры, рассчитанная по формулам, приведенным в разделе 5, для термопреобразователя сопротивления или чувствительного элемента с конкретным значением R₀.

Примечание - Условное обозначение НСХ состоит из значения номинального сопротивления ТС или ЧЭ R₀ и обозначения типа (см. таблицу 1). Русское обозначение типа приводят за значением номинального сопротивления, латинское обозначение - перед значением номинального сопротивления. Например: 100 П означает НСХ для платинового ТС (или ЧЭ) с и ; Pt 100 означает НСХ для платинового ТС (или ЧЭ) с и .

3.12 температурный коэффициент термопреобразователя сопротивления; , °C^-1: Коэффициент, определяемый по формуле , где R₁₀₀, R₀ - значения сопротивления термопреобразователя сопротивления по номинальной статической характеристике соответственно при 100 °C и 0 °C и округляемый до пятого знака после запятой.

3.13 допуск: Максимально допустимое отклонение от номинальной статической характеристики, выраженное в градусах Цельсия.

3.14 электрическое сопротивление изоляции термопреобразователя сопротивления: Электрическое сопротивление между внешними выводами термопреобразователя сопротивления и защитным корпусом, а также между цепями термопреобразователя сопротивления с двумя или более чувствительными элементами при комнатной или другой заданной температуре, измеряемое при заданном испытательном напряжении.

3.15 электрическая прочность изоляции термопреобразователя сопротивления: Напряжение между выводами и корпусом термопреобразователя сопротивления (или, в случае если термопреобразователь имеет несколько чувствительных элементов, также и между цепями чувствительного элемента), которое термопреобразователь сопротивления может выдержать без повреждения в течение заданного времени.

3.16 самонагрев термопреобразователя сопротивления: Повышение температуры термопреобразователя сопротивления, вызванное нагревом чувствительного элемента измерительным током.

3.17 максимальный измерительный ток: Измерительный ток, вызывающий самонагрев термопреобразователя сопротивления, не превышающий 20% допуска соответствующего класса и не приводящий к выходу показаний термопреобразователя сопротивления за пределы допуска.

3.18 время термической реакции: Время, которое требуется для изменения показаний термопреобразователя сопротивления на определенный процент полного изменения при ступенчатом изменении температуры среды.

3.19 термоэлектрический эффект: Эффект возникновения термоэлектродвижущей силы в измерительной цепи термопреобразователя сопротивления в условиях температурных градиентов вследствие использования различных металлов и их неоднородности.

3.20 гистерезис: Разность показаний термопреобразователя сопротивления при одной и той же температуре, полученных в температурных циклах при нагреве и охлаждении термопреобразователя сопротивления.

Типы ТС и ЧЭ, на которые распространяется настоящий стандарт, приведены в таблице 1.

5.1 Метрологические характеристики, нормируемые согласно настоящему стандарту, распространяются на ЧЭ ТС при подключении непосредственно к их выводам и на ТС при подключении к клеммам головки в соответствии с указанной изготовителем схемой. Если на корпусе ТС с двухпроводной схемой указано значение сопротивления внутренних проводов, то оно должно быть вычтено из значения измеренного сопротивления ТС.

Примечание - При подключении двухпроводного ТС к измерительной установке с помощью двух соединительных проводов их сопротивление входит в состав измеренного сопротивления ТС и должно быть вычтено из результата измерения.

НСХ ТС и ЧЭ в пределах диапазона измерений рассчитывают по следующим формулам:

5.2.1 Платиновые ТС и ЧЭ,

Для диапазона измерений от минус 200 °C до 0 °C:

Для диапазона измерений от 0 °C до 850 °C:

где - сопротивление ТС, Ом, при температуре t, °C;

- номинальное сопротивление ТС, Ом, при температуре 0 °C.

Значения постоянных следующие:

5.2.2 Платиновые ТС и ЧЭ,

Для диапазона измерений от минус 200 °C до 0 °C:

Для диапазона измерений от 0 °C до 850 °C:

где - сопротивление ТС, Ом, при температуре t, °C;

- номинальное сопротивление ТС, Ом, при температуре 0 °C.

Значения постоянных следующие:

5.2.3 Медные ТС и ЧЭ,

Для диапазона измерений от минус 180 °C до 0 °C:

Для диапазона измерений от 0 °C до 200 °C:

где - сопротивление ТС, Ом, при температуре t, °C;

- номинальное сопротивление ТС, Ом, при температуре 0 °C.

Значения постоянных следующие:

5.2.4 Никелевые ТС и ЧЭ,

Для диапазона измерений от минус 60 °C до плюс 100 °C:

Для диапазона измерений от 100 °C до 180 °C:

где - сопротивление ТС, Ом, при температуре t, °C;

- номинальное сопротивление ТС, Ом, при температуре 0 °C.

Значения постоянных следующие:

5.3 В приложении А представлены таблицы НСХ, рассчитанные по приведенным выше уравнениям для ТС, имеющих номинальное сопротивление при 0 °C, равное 100 Ом. Для ТС, имеющих номинальное сопротивление , отличное от 100 Ом, табличные значения НСХ могут быть рассчитаны по формуле

где - значение сопротивления ТС по НСХ при температуре t, °C;

- значение сопротивления по таблицам А.1 - А.5 приложения А (НСХ для ) при температуре t, °C;

- номинальное сопротивление ТС при температуре 0 °C.

Примечание - В приложении Б приведены уравнения, обратные НСХ, для точного или приближенного расчета значения температуры по сопротивлению ТС.

5.4 С целью повысить точность ТС может быть выполнена его индивидуальная градуировка с получением индивидуальных коэффициентов зависимости сопротивления от температуры. Методы индивидуальной градуировки и альтернативные интерполяционные уравнения настоящий стандарт не рассматривает.

Допуски, соответствующие классам допусков по классификации таблицы 1, и диапазоны измерений для ТС и ЧЭ приведены в таблице 2. Данные допуски должны быть выполнены для ТС и ЧЭ с любым номинальным значением сопротивления.

5.6 Допуски ТС и ЧЭ по сопротивлению при температуре t получают умножением допусков из таблицы 2 на коэффициент чувствительности dR/dt, Ом/°C, при температуре t, определенный по интерполяционным уравнениям 5.2. Для примера в таблице 3 приведены допуски по сопротивлению платинового ТС номинальным сопротивлением 100 Ом при температурах 0 °C и 100 °C.

5.7 Допуски для платиновых ТС при температурах вне диапазона измерений, указанного в таблице 2, должны быть установлены техническими документами на ТС конкретного типа.

5.8 Для платиновых ТС, требования к точности которых отличны от требований настоящего стандарта и установлены в технических документах на ТС конкретного типа, рекомендуется классы допусков и диапазоны нормировать, опираясь на допуск класса B. Например, "1/5 В, диапазон 0/100" означает допуск +/- (0,06 °C + 0,001|t|) в диапазоне температуры от 0 °C до 100 °C.

Измерительный ток должен быть таким, чтобы самонагрев ТС не приводил к выходу ТС за пределы допуска. Повышение сопротивления ТС, обусловленное самонагревом, не должно превышать 20% допуска. В цепях постоянного тока для ТС номинальным сопротивлением 100 Ом рекомендуется использовать ток 1 мА или менее.

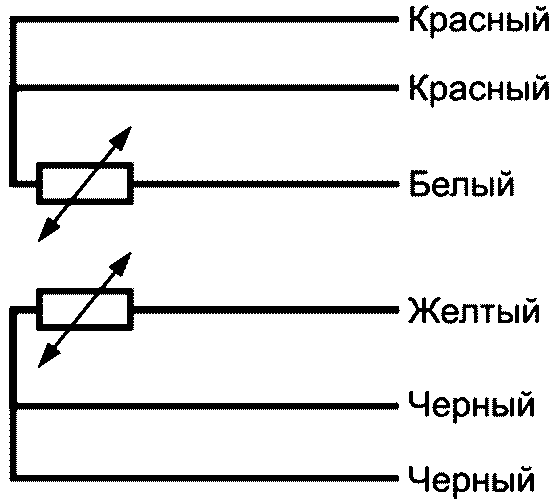

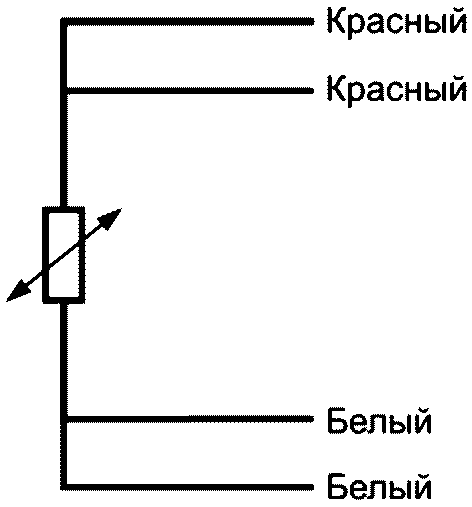

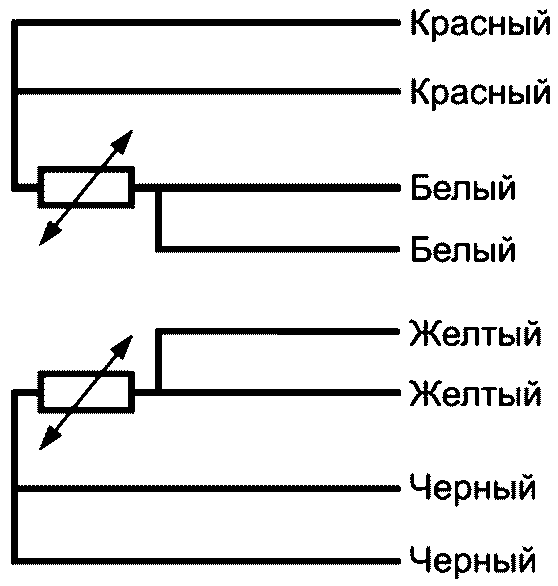

Схемы соединения внутренних проводов должны соответствовать показанным на рисунке 1. Для ТС классов AA и A не допускается использование двухпроводной схемы. Маркировка выводов и клемм должна позволять однозначно идентифицировать схему соединения и число ЧЭ. Если провода идентифицируют цветом, то рекомендуется использовать цвета, указанные на рисунке 1 или близкие к ним. Допускаются также другие способы маркировки выводов.

Примечания

1 При изготовлении ТС с двухпроводной схемой следует обеспечить, чтобы сопротивление внутренних проводов ТС не превышало 0,1% номинального сопротивления ТС при 0 °C.

2 Конструкция ТС должна позволять использовать его в цепях постоянного тока и переменного тока с частотой до 100 Гц.

Значение электрического сопротивления изоляции ТС при различных температурах должно быть не менее значений, указанных в таблице 4. Измерения при комнатных температурах должны быть проведены при напряжении постоянного тока 100 В, при повышенных температурах - от 10 до 50 В.

Термоэлектродвижущая сила (ТЭДС) на выводах ТС при максимальной температуре диапазона измерений и максимальном измерительном токе не должна приводить к выходу ТС из класса допуска при двух направлениях тока в измерительной цепи ТС.

6.5.1 После выдержки ЧЭ при температуре верхнего предела рабочего диапазона температур в течение 1000 ч сопротивление ЧЭ при 0 °C должно оставаться в пределах допуска соответствующего класса.

6.5.2 После выдержки ТС при температуре верхнего предела рабочего диапазона температур в течение 250 ч сопротивление ТС при 0 °C должно оставаться в пределах допуска соответствующего класса. Сопротивление изоляции ТС должно соответствовать требованиям 6.3.

Примечания

1 Время проверки стабильности 250 ч устанавливают только для ТС, ЧЭ которых предварительно были испытаны на стабильность в течение 1000 ч.

2 Для ТС, предназначенных для длительного использования без поверки, и для ТС, устанавливаемых на особо важных объектах, требования к стабильности должны быть повышены, время температурной выдержки при верхнем пределе рабочего диапазона температур должно быть увеличено. Данные требования должны быть установлены техническими документами на ТС конкретных типов.

После 10 циклов изменения температуры ТС от верхнего до нижнего предела рабочего диапазона сопротивление при 0 °C должно оставаться в пределах допуска соответствующего класса.

Примечание - Для ТС, предназначенных для работы в условиях быстроизменяющейся температуры, и для ТС, устанавливаемых на особо важных объектах, требования к устойчивости к температурным циклам должны быть повышены, число циклов должно быть увеличено. Данные требования должны быть установлены техническими документами на ТС конкретных типов.

Значения сопротивления ТС, измеренные в одной и той же температурной точке, соответствующей 1/2 рабочего диапазона в условиях нагрева и охлаждения ТС от верхнего до нижнего предела рабочего диапазона, должны оставаться в пределах допуска соответствующего класса.

Требования к времени термической реакции должны быть установлены техническими документами на ТС конкретных типов. Для нормирования времени термической реакции необходимо указать параметры среды (как правило, вода и воздух), задать процент полного изменения показаний ТС (рекомендуется 10%, 50%, 63,2% или 90%) и указать скорость потока (рекомендуется от 0,1 до 1 м/с в воде, более 3 м/с на воздухе).

ТС должен без повреждений выдерживать в течение 1 мин синусоидальное переменное напряжение 250 В частотой 50 Гц. ТС для наземного и водного транспорта должен без повреждений выдерживать в течение 1 мин синусоидальное переменное напряжение 500 В частотой 50 Гц. В технических документах на ТС должен быть указан максимальный ток утечки.

6.10.1 Защитный корпус ТС должен выдерживать испытание на герметичность и прочность пробным давлением, значение которого следует выбирать в соответствии с требованиями ГОСТ 356.

6.10.2 Целостность защитного корпуса термопреобразователя и герметичность сварных швов могут быть дополнительно проверены по методике, аналогичной приведенной в МЭК 1515 [3].

6.11 По устойчивости к воздействию температуры и влажности окружающей среды, к вибрациям, механическим воздействиям, по устойчивости в транспортной таре к воздействию тряски, температуры и повышенной влажности ТС должны соответствовать ГОСТ 12997 для заявленной группы исполнения. После испытаний должен быть проведен повторный контроль требований к сопротивлению термопреобразователя при температуре 0 °C и к сопротивлению изоляции.

6.12 Требования к взрыво- и искробезопасности должны соответствовать [4] и [5] и быть установлены техническими документами на ТС конкретных типов.

6.13 Требования к защите от воздействия агрессивных сред должны быть установлены техническими документами на ТС конкретных типов.

6.14 Длину монтажной части ТС рекомендуется выбирать из ряда: 10, 16, 20, 25, 32, 40, 50, 60, 80, 100, 120, 160, 200, 250, 320, 400, 500, 630, 800, 1000, 1250, 1600, 2000, 2500, 3150 мм. Предпочтительные диаметры металлического корпуса термопреобразователя - от 3 до 12 мм. Допуск для диаметра стального защитного корпуса - от +/- 0,1 до +/- 0,3 мм по [6].

6.15 Длина погружаемой части ТС для ТС без монтажных приспособлений должна быть установлена изготовителем и приведена в технических документах на ТС. Длина погружаемой части ТС с монтажными элементами равна длине монтажной части ТС.

6.16 Минимальная глубина погружения ТС при температуре 0 °C и наружной комнатной температуре должна быть установлена техническими документами на ТС. Дополнительно в соответствии с техническими документами на ТС может быть нормирована минимальная глубина погружения при различных температурах среды и скоростях потока.

6.17 Требования к надежности и критерии отказов по ГОСТ 27883 должны быть установлены техническими документами на ТС конкретных типов при номинальной температуре применения.

6.18 Влаго- и пылезащищенность защитного корпуса должны быть нормированы в соответствии с ГОСТ 14254. В технических документах должен быть приведен код IP термопреобразователя.

Испытания проводят в соответствии с правилами по метрологии ПР 50.2.009 [7] на нескольких, но не менее чем трех образцах ТС. Перечень обязательных испытаний приведен в таблице 5. Программа испытаний может быть дополнена испытаниями на соответствие техническим требованиям, специфическим для ТС конкретного типа.

Объем, состав и последовательность испытаний, вид контроля (сплошной, выборочный), правила приемки, перечень контролируемых характеристик должны быть установлены техническими документами на ТС. Перечень необходимых испытаний для каждого образца ТС, позволяющих классифицировать его как соответствующий настоящему стандарту, приведен в таблице 5.

Объем и последовательность первичной и периодической поверок ТС устанавливают в соответствии с ГОСТ 8.461. Первичную поверку, осуществляемую аккредитованной метрологической службой изготовителя, совмещают с приемо-сдаточными испытаниями. Перечень обязательных контролируемых параметров приведен в таблице 5.

ТС погружают на максимально возможную глубину (длина монтажной части ТС) в нулевой термостат или жидкостный термостат, температура в котором установлена на значение (0 +/- 1) °C, перепад температуры в рабочем пространстве по вертикали не более +/- 0,1 °C, и подключают к измерительной установке. Регистрируют сопротивление ТС до стабилизации показаний. Медленно, частями по 1 - 2 см, извлекают ТС из термостата до тех пор, пока сопротивление не превысит требования соответствующего класса. После извлечения каждой части ТС необходима достаточно длинная пауза, чтобы обеспечить достижение теплового равновесия ТС и измеряемой среды. Данная глубина погружения, измеренная между концом ТС и поверхностью жидкости, представляет собой минимальную глубину погружения для тестируемого ТС. Она должна соответствовать характеристикам, указанным в технических документах на ТС.

Примечание - Данная методика испытаний применима к ТС с минимальной глубиной погружения более 50 мм. Методика испытаний ТС с минимальной глубиной погружения менее 50 мм должна быть приведена в технических документах на ТС конкретного типа.

Испытание на герметичность и прочность защитного корпуса следует проводить до сборки ТС гидростатическим и воздушным давлением, приложенным извне в течение не менее 10 с. Значение давления следует выбирать в соответствии с требованиями ГОСТ 356. Допускается проводить испытание защитного корпуса внутренним давлением. Дополнительно герметичность защитного корпуса ТС рекомендуется испытывать по методике, описанной в МЭК 61515 [3]. После испытаний проводят проверку электрического сопротивления изоляции ТС при комнатной температуре. Значение электрического сопротивления изоляции должно удовлетворять требованиям 6.3.

ТС погружают в термостат или печь при температуре верхнего предела рабочего диапазона на глубину не менее минимальной глубины погружения и выдерживают там не менее 2 ч. Подают заданное измерительное напряжение от 10 до 50 В между соединенными между собой выводами и защитным чехлом ТС или между внутренними изолированными друг от друга цепями. Проводят измерения с прямой и обратной полярностью тока и фиксируют минимальное значение сопротивления. Измерительный прибор должен иметь погрешность не более 5% при минимально допустимом значении сопротивления изоляции. Показания снимают в течение 10 с после подачи напряжения. Испытание сопротивления изоляции при комнатных температурах проводят аналогично, но без погружения в печь, при этом приложенное напряжение должно составлять 100 В. Сопротивление изоляции ТС должно соответствовать требованиям 6.3.

ТС помещают в термостат или печь при температуре верхнего предела диапазона измерений и подключают к измерительной установке. Устанавливают ток в цепи, равный максимальному измерительному току. Подключают выводы ТС к прибору для измерения ТЭДС. Медленно изменяя глубину погружения от минимальной требуемой глубины до максимально возможной на практике глубины (длина погружаемой части), фиксируют глубину, на которой наблюдается максимальная ТЭДС. Помечают используемые выводы и проводят испытание при другой их комбинации. Рассчитывают изменение сопротивления ТС, соответствующее измеренному значению ТЭДС. Это изменение не должно приводить к выходу ТС из класса допуска.

Примечание - Допускается в данных испытаниях непосредственно измерять сопротивление ТС при двух направлениях тока. Сопротивление ТС не должно выходить из допуска соответствующего класса.

Данное испытание проводят в воде и на воздухе или в одной из этих сред, если ТС предназначен к использованию только в данной среде.

ТС погружают в термостат с интенсивно перемешиваемой водой [скорость потока (0,4 +/- 0,05) м/с] при постоянной температуре от 0 °C до 30 °C. Измеряют значение сопротивления при токе, значение которого не более значения тока, вызывающего рассеяние мощности на ЧЭ в 0,1 мВт. Увеличивают значение тока в 2,5 или 10 раз до значения, при котором изменение сопротивления будет равно 20% допуска (в то же время сопротивление ТС не должно выходить за пределы допуска). Данное значение тока считают максимально допустимым для ТС данного типа. Оно должно соответствовать указанному в требованиях изготовителя. Повторяют измерения при первоначальном токе с целью убедиться, что температура термостата не изменилась.

Испытания следует проводить в потоке воздуха при постоянной температуре около 25 °C, скорости потока в пределах (3,0 +/- 0,3) м/с, в трубе, диаметр которой по крайней мере в два раза больше рекомендуемой глубины погружения термопреобразователя. Труба также должна находиться при температуре 25 °C, чтобы снизить теплообмен излучением. ТС устанавливают перпендикулярно к потоку воздуха и проводят измерения по 8.5.1.

8.6.1 ТС и ЧЭ всех типов и классов допусков должны быть испытаны при одной температуре в диапазоне от минус 5 °C до плюс 30 °C (предпочтительная температура 0 °C). Испытания проводят сличением в термостатах с эталонным ТС, поверка которого проведена путем прямой или опосредованной передачи размера единицы температуры от государственного первичного эталона. Отклонение сопротивления ТС или ЧЭ от НСХ по 5.2 (с учетом расширенной неопределенности результата измерений) не должно превышать допуска соответствующего класса. Оценка неопределенности результата измерений должна быть выполнена согласно Руководству по выражению неопределенности в измерении [8].

8.6.2 ТС и ЧЭ классов допусков AA, A и B должны быть испытаны по крайней мере в одной дополнительной температурной точке, отстоящей от первой не менее чем на 90 °C, либо при температуре, соответствующей верхнему пределу диапазона измерений (если этот предел ниже 100 °C). Испытания проводят аналогично 8.6.1 с использованием жидкостных термостатов. Для достижения температуры в диапазоне от 98 °C до 103 °C допускается использование парового термостата, реализующего точку кипения воды.

8.6.3 ТС и ЧЭ всех классов допусков с пределами диапазона измерений выше плюс 450 °C и ниже минус 100 °C при проведении испытаний в целях утверждения типа должны быть испытаны при температурах верхнего и нижнего пределов диапазона измерений.

8.6.4 ТС или ЧЭ считают годным, если отклонение его сопротивления в точках градуировки по 8.6.1 - 8.6.3 от НСХ (с учетом расширенной неопределенности результата измерений) не превышает допуска соответствующего класса.

Измеряют сопротивление ТС в точке 0 °C. ТС помещают в испытательную печь. Нагревают печь и устанавливают температуру, равную верхнему пределу рабочего диапазона ТС. Перепад температуры в рабочей зоне печи по длине и радиусу должен быть не более 5 °C или 2% заданной температуры. Температура печи должна быть отрегулирована с точностью +/- 10 °C или 15% заданного значения. Ни одна из частей ТС не должна быть перегрета выше предельной температуры, установленной изготовителем в соответствии с техническими документами на ТС. ТС выдерживают в печи при температуре верхнего предела рабочего диапазона в течение 250 ч или для ТС особого назначения - другого, более длительного промежутка времени. Охлаждают печь до комнатной температуры и извлекают ТС. Скорости охлаждения и нагрева ТС должны быть не более 50 °C/мин. Повторяют измерения в точке 0 °C. Отклонение сопротивления ТС от НСХ не должно превышать допуска соответствующего класса. Проводят измерение сопротивления электрической изоляции ТС. Оно должно соответствовать требованиям 6.3.

Примечание - Стабильность ЧЭ проверяют аналогично, но устанавливают время выдержки в печи - 1000 ч.

Измеряют сопротивление ТС в точке 0 °C. Нагревают ТС в печи до верхнего предела рабочего диапазона, выдерживают до стабилизации показаний и охлаждают до нижнего предела рабочего диапазона сначала в печи, затем на воздухе и, если нижний предел рабочего диапазона ниже 20 °C, в термостате и криостате. Скорость нагрева и охлаждения не должна превышать 50 °C/мин. Для ТС с нижним пределом рабочего диапазона минус 200 °C рекомендуется использовать сосуд Дьюара, заполненный жидким азотом. Проводят 10 циклов охлаждение - нагрев, после чего вновь измеряют сопротивление ТС в точке 0 °C. Отклонение сопротивления ТС от НСХ не должно превышать допуска соответствующего класса.

Оценку гистерезиса ТС проводят после испытания на воздействие температурных циклов. ТС нагревают в печи до верхнего предела рабочего диапазона, выдерживают до стабилизации показаний и охлаждают до температуры, соответствующей 1/2 рабочего диапазона. Измеряют сопротивление ТС. Охлаждают ТС до нижнего предела рабочего диапазона, выдерживают его до стабилизации показаний, вновь нагревают до температуры, соответствующей 1/2 рабочего диапазона, и измеряют сопротивление ТС. Скорость нагрева и охлаждения ТС должна быть не более 50 °C/мин. Отклонение измеренных сопротивлений ТС от НСХ не должно превышать допуска соответствующего класса.

Для определения времени термической реакции применяют водяной термостат с хорошим перемешиванием. Температуру термостата устанавливают на значение (70 +/- 5) °C, скорость потока (0,4 +/- 0,1) м/с. Подключают ТС к измерительной установке, позволяющей непрерывно следить за изменением показаний, при этом желательно обеспечить регистрацию графика изменения показаний от времени на дисплее установки, на мониторе компьютера или на самописце, а также запись данных измерений с дискретностью по времени не более 0,5 с. Стабилизируют ТС при комнатной температуре и регистрируют его сопротивление с точностью +/- 0,1 °C в температурном эквиваленте. Погружают ТС в термостат и получают кривую нагрева на мониторе или самописце. Фиксируют момент времени достижения стабилизации температуры (когда показания не изменяются более чем на 0,1 °C) и измеряют сопротивление ТС. Рассчитывают значение сопротивления, соответствующее заданному проценту (10%, 50%, 63,2%, 90%) разницы сопротивлений ТС в термостате и на воздухе, и определяют момент времени, соответствующий этому значению. Данное время и представляет собой время термической реакции ТС. Оно не должно превышать требований изготовителя, указанных в технических документах на ТС.

Прилагают испытательное напряжение 250 или 500 В частотой 50 Гц между клеммами ТС и его корпусом и выдерживают это напряжение в течение 1 мин. Измеряют электрическое сопротивление изоляции. Значение электрического сопротивления изоляции при комнатной температуре (20 +/- 5) °C должно соответствовать требованиям 6.3.

9.1 В комплект ТС должен входить паспорт или формуляр, в котором приводят основные технические характеристики термопреобразователя, условия эксплуатации, отметку о соответствии ТС настоящему стандарту и о прохождении приемо-сдаточных испытаний, а также условия гарантийного обслуживания. Паспорт или формуляр может быть издан на партию однотипных ТС.

9.2 Для двухпроводных ТС в паспорте или формуляре должно быть приведено сопротивление внутренних выводов ТС, если сопротивление ТС с учетом внутренних выводов превышает допуск ТС при 0 °C.

9.3 По требованию заказчика изготовитель должен предоставить покупателю копию сертификата об утверждении типа ТС.

10.1 На корпус ТС или на прикрепленную к нему бирку должна быть нанесена маркировка, включающая в себя следующие данные:

- модификацию ТС по номенклатуре изготовителя;

- число ЧЭ (при наличии двух или более ЧЭ) и условное обозначение НСХ;

- класс допуска;

- схему соединения проводов;

- рабочий диапазон температур.

Для ТС, подлежащих поверке, указывают также серийный номер.

ТСПТ 101/2 x 100 П/B/3/-196...+200,

Примечание - На платиновые ТС , изготовленные для продажи на экспорт, обозначение типа "П" должно быть заменено на Pt (391), причем оба обозначения П и Pt (391) эквивалентны на внутреннем рынке.

10.2 Кроме того, допускается наносить отметку о соответствии настоящему стандарту, год выпуска и дополнительные знаки, указывающие на повышенную степень герметичности, взрывозащиты, ударопрочности, надежности и т.п.

10.3 Транспортная маркировка тары - по ГОСТ 14192.

11.1 Каждый ТС должен быть упакован таким образом, чтобы защитить его от ударов и вибраций при транспортировании и хранении.

11.2 Условия транспортирования и хранения - по ГОСТ 15150.

11.3 Консервация - по ГОСТ 9.014.

12.1 Изготовитель гарантирует соответствие ТС требованиям настоящего стандарта при соблюдении условий эксплуатации, хранения и транспортирования.

12.2 ТС считают негодным к применению при выполнении условий отбраковки ТС потребителем, приведенных в приложении В. В этом случае потребитель имеет право вернуть ТС изготовителю для безвозмездного ремонта или замены в течение гарантийного срока эксплуатации.

12.3 Гарантийный срок эксплуатации ТС, устанавливаемый изготовителем в соответствии с техническими документами, должен быть не менее 18 мес с момента ввода ТС в эксплуатацию.
