МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ
УСТРОЙСТВА И СИСТЕМЫ ТЕЛЕМЕХАНИКИ
ЧАСТЬ 2
УСЛОВИЯ ЭКСПЛУАТАЦИИ
РАЗДЕЛ 1.
ИСТОЧНИКИ ПИТАНИЯ И ЭЛЕКТРОМАГНИТНАЯ СОВМЕСТИМОСТЬ
Telecontrol equipment and systems. Part 2. Operating
conditions. Section 1. Power supply
and electromagnetic compatibility
(IEC 60870-2-1:1995, IDT)
ГОСТ IEC 60870-2-1-2014
МКС 29.200;
Дата введения
1 июля 2023 года
Цели, основные принципы и общие правила проведения работ по межгосударственной стандартизации установлены ГОСТ 1.0 "Межгосударственная система стандартизации. Основные положения" и ГОСТ 1.2 "Межгосударственная система стандартизации. Стандарты межгосударственные, правила и рекомендации по межгосударственной стандартизации. Правила разработки, принятия, обновления и отмены"
1 ПОДГОТОВЛЕН Научно-производственным республиканским унитарным предприятием "Белорусский государственный институт стандартизации и сертификации" (БелГИСС) на основе собственного перевода на русский язык англоязычной версии стандарта, указанного в пункте 5
2 ВНЕСЕН Государственным комитетом по стандартизации Республики Беларусь
3 ПРИНЯТ Межгосударственным советом по стандартизации, метрологии и сертификации (протокол от 25 июня 2014 г. N 45)
За принятие проголосовали:
Краткое наименование страны по МК (ИСО 3166) 004-97 | Код страны по МК (ИСО 3166) 004-97 | Сокращенное наименование национального органа по стандартизации |
Беларусь | BY | Госстандарт Республики Беларусь |
Казахстан | KZ | Госстандарт Республики Казахстан |
Киргизия | KG | Кыргызстандарт |
Молдова | MD | Институт стандартизации Молдовы |
Россия | RU | Росстандарт |
Таджикистан | TJ | Таджикстандарт |
Узбекистан | UZ | Узстандарт |
4 Приказом Федерального агентства по техническому регулированию и метрологии от 31 августа 2021 г. N 895-ст межгосударственный стандарт ГОСТ IEC 60870-2-1-2014 введен в действие в качестве национального стандарта Российской Федерации с 1 июля 2023 г.
5 Настоящий стандарт идентичен международному стандарту IEC 60870-2-1:1995 "Устройства и системы телемеханики. Часть 2. Рабочие условия. Раздел 1. Источники питания и электромагнитная совместимость" ("Telecontrol equipment and systems - Part 2: Operating conditions - Section 1: Power supply and electromagnetic compatibility", IDT).
Международный стандарт разработан Техническим комитетом ТК 57 "Электроэнергетические системы и связанные с ними способы электросвязи для телекоммуникаций" Международной электротехнической комиссии (IEC).
При применении настоящего стандарта рекомендуется использовать вместо ссылочных международных стандартов соответствующие им межгосударственные стандарты, сведения о которых приведены в дополнительном приложении ДА
6 ВВЕДЕН ВПЕРВЫЕ
Информация о введении в действие (прекращении действия) настоящего стандарта и изменений к нему на территории указанных выше государств публикуется в указателях национальных стандартов, издаваемых в этих государствах, а также в сети Интернет на сайтах соответствующих национальных органов по стандартизации.
В случае пересмотра, изменения или отмены настоящего стандарта соответствующая информация будет опубликована на официальном интернет-сайте Межгосударственного совета по стандартизации, метрологии и сертификации в каталоге "Межгосударственные стандарты"
Системы телемеханики применяют для контроля и управления территориально распределенными процессами в широком диапазоне условий окружающей среды. Чтобы гарантировать оптимальные характеристики аппаратуры телемеханики, необходимо установить требования для устройств и систем при различных условиях окружающей среды.
Настоящий стандарт рассматривает все аспекты электрических внешних влияний, т.е. требования к источникам питания и электромагнитной совместимости.
Настоящий стандарт распространяется на устройства и системы телемеханики с передачей информации кодированной последовательностью битов для контроля и управления территориально распределенными процессами.
Стандарт также распространяется на устройства и системы высокочастотной (ВЧ) защиты; на аппаратуру, входящую в состав системы ВЧ-связи по распределительным сетям, на автоматизированные системы распределительных сетей.
Настоящий стандарт определяет для различных составных частей систем, упомянутых выше, следующее:
1) характеристики источника питания, к которому подсоединены эти составные части, при нормальной работе;
2) минимальные требования по электромагнитной совместимости (ЭМС) - уровни помехоустойчивости и помехоэмиссии.
Уровни помехоустойчивости и помехоэмиссии выбирают применительно к классам, установленным базовыми публикациями МЭК в области ЭМС, с учетом конкретных условий окружающей среды, в которых работает аппаратура различных типов, рассматриваемая в настоящем стандарте.
Процедуры, схемы испытаний и условия (критерии) приемки в стандарте описаны кратко.
В настоящем стандарте использованы нормативные ссылки на следующие стандарты [для датированных ссылок применяют только указанное издание ссылочного стандарта, для недатированных - последнее издание (включая все изменения)]:
IEC 60038:2009, IEC standard voltages (Стандартные напряжения, рекомендуемые IEC)
IEC 60050-161:1990, International Electrotechnical Vocabulary. Chapter 161: Electromagnetic compatibility (Международный электротехнический словарь. Глава 161. Электромагнитная совместимость)
IEC 60664-1:2007, Insulation coordination for equipment within low-voltage systems - Part 1: Principles, requirements and tests (Координация изоляции для оборудования низковольтных систем. Часть 1. Принципы, требования и испытания)
IEC 61000-3-2:2009, Electromagnetic compatibility (EMC) - Part 3-2: Limits - Limits for harmonic current emissions (equipment input current <= 16 A per phase) (Электромагнитная совместимость (EMC). Часть 3-2. Нормы. Нормы эмиссии гармонических составляющих тока (оборудование с потребляемым током <= 16 А в одной фазе)
IEC 61000-3-3:2013, Electromagnetic compatibility (EMC) - Part 3-3: Limits - Limitation of voltage changes, voltage fluctuations and flicker in public low-voltage supply systems, for equipment with rated current = 16 A per phase and not subject to conditional connection (Электромагнитная совместимость (EMC). Часть 3-3. Нормы. Ограничение изменений, колебаний напряжения и фликера в коммунальных низковольтных системах электроснабжения для оборудования с номинальным током <= 16 А в одной фазе, которое не подлежит условному соединению
IEC 61000-4-1:2006, Electromagnetic compatibility (EMC) - Part 4-1: Testing and measurement techniques - Overview of IEC 61000-4 series (Электромагнитная совместимость (EMC). Часть 4-1. Методы испытаний и измерений. Общий обзор серии стандартов IEC 61000-4)
IEC 61000-4-2:2008, Electromagnetic compatibility (EMC) - Part 4-2: Testing and measurement techniques - Electrostatic discharge immunity test (Электромагнитная совместимость (EMC). Часть 4-2. Методы испытаний и измерений. Испытание на устойчивость к электростатическому разряду)
IEC 61000-4-3:2010, Electromagnetic compatibility (EMC) - Part 4-3: Testing and measurement techniques - Radiated, radio-frequency, electromagnetic field immunity test (Электромагнитная совместимость (EMC). Часть 4-3. Методы испытаний и измерений. Испытание на устойчивость к излучаемому радиочастотному электромагнитному полю)
IEC 61000-4-4:2012, Electromagnetic compatibility (EMC) - Part 4-4: Testing and measurement techniques - Electrical fast transient/burst immunity test (Электромагнитная совместимость (EMC). Часть 4-4. Методы испытаний и измерений. Испытания на устойчивость к наносекундным импульсным помехам)
IEC 61000-4-5:2005, Electromagnetic compatibility (EMC) - Part 4-5: Testing and measurement techniques - Surge immunity test (Электромагнитная совместимость (EMC). Часть 4-5. Методы испытаний и измерений. Испытания на устойчивость к микросекундным импульсным помехам большой энергии)
IEC 61000-4-6:2008, Electromagnetic compatibility (EMC) - Part 4-6: Testing and measurement techniques - Immunity to conducted disturbances, induced by radio-frequency fields (Электромагнитная совместимость (EMC). Часть 4-6. Методы испытаний и измерений. Устойчивость к кондуктивным помехам, наведенным радиочастотными полями)
IEC 61000-4-8:2009, Electromagnetic compatibility (EMC) - Part 4-8: Testing and measurement techniques - Power frequency magnetic field immunity test (Электромагнитная совместимость (EMC). Часть 4-8. Методы испытаний и измерений. Испытание на устойчивость к магнитному полю промышленной частоты)
IEC 61000-4-9:2001, Electromagnetic compatibility (EMC) - Part 4-9: Testing and measurement techniques - Pulse magnetic field immunity test (Электромагнитная совместимость (EMC). Части 4-9. Методы испытаний и измерений. Испытание на помехоустойчивость к импульсному магнитному полю)
IEC 61000-4-10:2001, Electromagnetic compatibility (EMC) - Part 4-10: Testing and measurement techniques - Damped oscillatory magnetic field immunity test (Электромагнитная совместимость (EMC). Часть 4-10. Методы испытаний и измерений. Испытание на помехоустойчивость к воздействию магнитного поля с затухающими колебаниями)
IEC 61000-4-11:2004, Electromagnetic compatibility (EMC) - Part 4-11: Testing and measurement techniques - Voltage dips, short interruptions and voltage variations immunity tests (Электромагнитная совместимость (EMC). Часть 4-11. Методы испытаний и измерений. Испытание на устойчивость к провалам, кратковременным прерываниям и изменениям напряжения)
CISPR 22:2008, Information technology equipment - Radio disturbance characteristics - Limits and methods of measurement (Оборудование информационных технологий. Характеристики радиопомех. Нормы и методы измерений)
ITU-T P.53:1997, Psophometer (Псофометр для использования в телефонных каналах)
В настоящем стандарте применены термины по IEC 60050 (161), а также следующие термины с соответствующими определениями:
3.1 электромагнитная помеха (electromagnetic disturbance): Электромагнитное явление, процесс, которые снижают или могут снизить качество функционирования технического средства. [IEV 161-01-05]
3.2 влияние помехи (electromagnetic interference): Снижение показателей качества функционирования технического средства, вызванное электромагнитной помехой. [IEV 161-01-06]
3.3 электромагнитная совместимость технических средств; ЭМС технических средств (electromagnetic compatibility; EMC): Способность технического средства функционировать с заданным качеством в заданной электромагнитной обстановке и не создавать недопустимых электромагнитных помех другим техническим средствам. [IEV 161-01-07]
3.4 электромагнитная эмиссия; помехоэмиссия (electromagnetic emission): Генерирование источником помехи электромагнитной энергии. [IEV 161-01-08]
3.5 уровень совместимости (electromagnetic compatibility level): Установленный максимальный уровень электромагнитных помех, который, возможно, будет воздействовать на аппаратуру, устройства или системы, работающие в данных конкретных условиях. [IEV 161-03-10]
3.6 устойчивость к электромагнитной помехе; помехоустойчивость (immunity (to a disturbance)): Способность технического средства сохранять заданное качество функционирования при воздействии на него внешних помех. [IEV 161-01-20]
3.7 уровень эмиссии (emission level (of a disturbing source)): Значение величины электромагнитной помехи, эмитируемой от источника, измеренной в регламентированных условиях. [IEV 161-03-11]
3.8 норма на эмиссию (от источника помех) [emission limit (from a disturbing source)]: Регламентированный максимальный уровень эмиссии источника электромагнитных помех. [IEV 161-03-12]
3.9 уровень помехоустойчивости (immunity level): Максимальный уровень электромагнитной помехи, воздействующей на аппарат, устройство или систему, при котором они остаются работоспособными с заданным качеством. [IEV 161-03-14]
3.10 линии питания (power lines): Линии, идущие от источника питания (переменного или постоянного напряжения).
3.11 линии управления (control lines): Все линии, используемые для целей управления, сигнализации и измерения.
3.12 напряжение общего вида (common mode voltage): Напряжение между каждым из проводов и установленным эталоном, обычно землей или корпусом. [IEV 161-04-09]
3.13 напряжение дифференциального вида (differential mode voltage): Напряжение между любыми двумя из заданной группы активных проводов. [IEV 161-04-08]
3.14 межгармоники (inter-harmonics): Составляющие спектра Фурье, расположенные между гармониками промышленной частоты (50 или 60 Гц).
Этот пункт устанавливает характеристики источников питания устройств и систем, рассматриваемых в настоящем стандарте.
Электрическая энергия для работы систем может быть получена:
- непосредственным присоединением к источнику питания;
- от блока питания, включенного между источником питания и системой или ее частью;
- от вспомогательного резервного источника питания (с перерывом или без перерыва питания), предусмотренного для системы или ее части в случае ремонта или повреждения основного источника питания.
В настоящем стандарте рассмотрено только питание от источников переменного тока с основными характеристиками, соответствующими сети общего назначения переменного тока 50 и 60 Гц. Источники питания переменного тока с более высокими частотами, например 400 Гц, не рассматриваются.
В таблице 1 приведены наиболее часто используемые номинальные значения напряжения переменного тока частотой 50 и 60 Гц.
Таблица 1
(средние квадратические значения напряжения
переменного тока частотой 50 или 60 Гц)
Однофазное напряжение, В | Трехфазное напряжение, В |
240 | 415 |
230 <*> | 400 <*> |
220 | 380 |
110 <*> | 190 <*> |
<*> Предпочтительны значения по IEC 60038. | |
В таблице 2 приведены значения отклонений напряжения, допускаемые для устройств и систем, рассматриваемых в настоящем стандарте.
Таблица 2
Класс | Значение отклонения от номинального напряжения, % |
AC1 | От +10 до -10 |
AC2 | От +10 до -15 |
AC3 | От +15 до -20 |
ACx (специальный) | специальный - |
В таблице 3 приведены значения отклонений частоты, допускаемые для устройств и систем, рассматриваемых в настоящем стандарте.
Таблица 3
Класс | Значение отклонения от номинальной частоты, % |
F1 | +/- 0,2 |
F2 | +/- 1,0 |
F3 | +/- 5,0 |
Fx (специальный) | - |
Несинусоидальность характеризуется коэффициентом искажений Kи, определяемым как процентное отношение корня квадратного из суммы квадратов напряжений гармоник к напряжению основной гармоники.
В таблице 4 приведены классы значений Kи, допускаемых для устройств и систем, рассматриваемых в настоящем стандарте.
Таблица 4
Класс | Значение Kи, % |
H1 | Менее 5 |
H2 | Менее 10 |
Hx (специальный) | - |
Наиболее распространенные номинальные значения напряжения постоянного тока для устройств и систем, рассматриваемых в настоящем стандарте, приведены в таблице 5.
Таблица 5
Значения напряжения, В | |
250 | 60 <*> |
220 <*> | 48 <*> |
125 | 24 <*> |
110 <*> | 12 <*> |
<*> Предпочтительные значения. | |
В таблице 6 приведены классы отклонений напряжения постоянного тока, допустимые для устройств и систем телемеханики.
Таблица 6
постоянного тока
Класс | Значение отклонения номинального напряжения, % |
DC1 | +/- 10 |
DC2 | +/- 15 |
DC3 | От -20 до +15 |
DCx (специальный) | - |
В таблице 7 приведены четыре класса условий заземления для источников питания постоянного тока.
Таблица 7
постоянного тока
Класс | Условие заземления |
E+ | Заземлен плюсовой полюс |
E- | Заземлен минусовой полюс |
EC | Заземлена центральная точка |
EF | Плавающая точка, т.е. без заземления |
Примечания 1 Рекомендации по выбору классов не даны, но в обычной практике используется заземление плюсового полюса. 2 При использовании незаземленных источников питания могут появляться (наводиться) значительные статические напряжения, что приводит к повреждению электронной аппаратуры. Для ликвидации таких наводок может быть использовано большое шунтирующее сопротивление (например, 1 МОм). 3 Следует использовать одну точку заземления, чтобы минимизировать условия образования петли через землю. | |
В настоящем стандарте пульсации напряжения, характеризуемые коэффициентом пульсации, определяются как двойной размах (от пика до пика) переменной составляющей напряжения питания от выраженного в процентах измеренного (среднего) напряжения питания при нормальной нагрузке.
Пульсация напряжения может быть измерена в месте присоединения источника питания постоянного тока к аппаратуре.
В таблице 8 приведены классы пульсации, рекомендуемые для устройств и систем, рассматриваемых в настоящем стандарте.
Таблица 8
Класс | Коэффициент пульсации напряжения (от номинального напряжения постоянного тока), % |
VR1 | <= 1 |
VR3 | <= 5 |
VRx (специальный) | - |
Устройства и системы, рассматриваемые в настоящем стандарте, могут подвергаться воздействию различного рода кондуктивных электромагнитных помех от линий питания, информационных линий или помех, непосредственно излучаемых окружающей средой. Типы и уровни помех зависят от условий, в которых работает система, подсистема или устройство.
В таблице 9 приведен перечень испытаний на помехоустойчивость, охватывающих наиболее важные электромагнитные явления, которые могут оказывать влияние на электронное оборудование, с указанием применимости каждого испытания для определенного состава подсистем или частей, на которые эти системы могут быть разделены.
Таблица 9
аппаратуры и применимость испытаний для различных частей
и A.4.2 не представляют интереса для систем телемеханики
и представлены в таблице для полноты)
Испытание на помехоустойчивость IEC 61000-4-1 | Аппаратура пункта управления (ПУ) | Аппаратура контролируемого пункта (КП) или удаленного терминала | ||||||
Источник питания переменного тока | Источник питания постоянного тока | Цепи передачи команд и сигналов | Канал связи | Цепи передачи команд и сигналов | Источник питания постоянного тока | Источник питания переменного тока | ||
+ | - | - | - | - | - | + | ||
+ | - | - | - | - | - | + | ||
+ | - | - | - | - | - | + | ||
+ | + <*> | - | - | - | + | + | ||
+ | + <*> | - | - | - | + | + | ||
- | - | - | - | - | - | - | ||
- | - | - | - | - | - | - | ||
- | - | - | - | - | - | - | ||
A.1.9 Переменный ток в сети постоянного тока <**> | - | - | - | - | - | - | - | |
A.2.1 Импульсы напряжения 100/1300 мкс <**> | + | - | - | - | - | + | + | |
- | - | - | - | + | + | + | ||
+ | + | + | + | + | + | + | ||
+ | + | + | - | - | - | - | ||
- | - | - | + | + | + | + | ||
- | - | - | - | - | - | - | ||
- | - | - | - | - | - | - | ||
- | - | - | + | - | - | - | ||
+ | + | |||||||
+ | + | |||||||
- | - | |||||||
- | + | |||||||
+ | + | |||||||
A.6.1 Напряжение промышленной частоты во вторичных цепях | - | - | + | + | + | - | - | |
A.6.2 Напряжение постоянного тока во вторичных цепях | - | - | - | - | + | - | - | |
"+" - наличие испытаний; "-" - отсутствие испытаний. | ||||||||
Ряд испытаний, включенных в базовые публикации по ЭМС (испытания A.1.6, A.1.7, A.1.8, A.1.9, A.2.6, A.2.7 и A.4.2), не представляют интереса для настоящего стандарта и поэтому не используются для некоторых устройств, подсистем и систем.
Различные части рассматриваемых здесь систем телемеханики также могут быть источником электромагнитных помех в широком диапазоне частот и могут через цепи питания, вторичные цепи управления или непосредственное излучение воздействовать на работу других частей системы или влиять на внешние электромагнитные условия.
В таблице 10 приведен перечень испытаний на помехоэмиссию с указанием применимости для различных частей систем, рассматриваемых в настоящем стандарте.
Таблица 10
и применимость их для различных частей систем,
рассматриваемых в настоящем стандарте
Испытание на помехоэмиссию | Аппаратура ПУ, КП и удаленных терминалов | |||
Источник питания переменного тока | Источник питания постоянного тока | Каналы связи | Цепи передачи команд и сигналов | |
Гармонические составляющие тока - по IEC 61000-3-2 | + | - | - | - |
Колебания напряжения - по IEC 61000-3-3 | + | - | - | - |
Напряжения низкочастотных помех | - | + | - | - |
Помехи от переходных процессов (в стадии рассмотрения) | + | + | - | - |
Напряжение радиочастотных помех - по CISPR 22 | + | + | - | - |
Токи радиочастотных помех - по CISPR 22 | - | - | + | - |
Радиочастотные излучения - по CISPR 22 | + | |||
"+" - наличие испытаний; "-" - отсутствие испытаний. | ||||
В таблицах 11 - 15 приведены уровни жесткости испытаний на помехоустойчивость устройств и систем различного применения. Для каждого испытания в таблице дано краткое описание помех, так как испытание моделируется в лабораторных условиях, и основные параметры приложенных напряжений (тока) поля.
Значения величин, приведенные в таблицах, должны рассматриваться как минимальные требования к уровням жесткости. В частных случаях по договоренности используются более жесткие уровни.
Таблица 11
на помехоустойчивость различных частей систем в соответствии
с применимостью, определенной в таблице 9
Испытание | Электромагнитное явление | Форма кривой напряжения/тока IEC 61000-4-1 | Уровень жесткости | Значение испытательной величины | |
Гармоники в низковольтной питающей сети | Одна или комбинация нескольких синусоид, наложенных на напряжение питания. Рассматривают гармоники до 40-й | Суммарное искажение | |||
Гармоники | |||||
1 | 5% | ||||
2 | 10% | ||||
Межгармоники в низковольтной сети питания | Синусоиды, наложенные на напряжение питания | 1 | Не применяется | ||
Межгармоники | |||||
2 | 2,5% | ||||
Напряжения сигнализации в низковольтной сети питания от: - систем управления энергопотреблением; - ВЧ-каналов по ВЛ <*> на средних частотах; - ВЧ-каналов по ВЛ <*> на радиочастотах; - маркерных систем | Непрерывные сигналы частотой 9 - 150 кГц (более высокие частоты в стадии рассмотрения) | 1 | Не применяется | ||
Напряжение сигнализации | |||||
2 | 140 дБ·мкВ | ||||
Быстрые изменения напряжения источника питания, вызванные: - изменением больших нагрузок; - включением/выключением нагрузок; - ступенчатым изменением напряжения | Повторяющееся ступенчатое изменение напряжения с амплитудой   IEC 61000-4-11 | 1 |  | ||
Колебания напряжения | |||||
2 |  | ||||
Повреждения в сетях низкого, среднего и высокого напряжений | Повторяющееся ступенчатое изменение напряжения с амплитудой  и продолжительностью   IEC 61000-4-11 |   | |||
Провалы и кратковременные перерывы напряжения питания | 1 | 30% 0,5 с | |||
2 | 60% 0,5 с | ||||
1 | 100% 10 мс | ||||
2 | 100% 0,5 с | ||||
Уровни жесткости применяют: 1-й - для оборудования, систем и аппаратуры удаленных терминалов со специальными источниками питания. Примерами специальных источников питания являются гарантированные (бесперебойные) источники питания или стабилизированный источник питания постоянного тока на батареях; 2-й - для оборудования, систем и аппаратуры удаленных терминалов с непосредственным присоединением к сети питания общего пользования или к сети низкого напряжения промышленных или электроэнергетических предприятий. Примечание - Для установок, в которых используются соответствующие методы ограничения электромагнитных помех (например, фильтры, настроенные на частоту гармоник, фильтры нижних частот, регуляторы напряжения, источники бесперебойного (гарантированного) питания и т.п.), могут использоваться другие уровни жесткости. | |||||
Таблица 12
Кондуктивные помехи от переходных процессов
и высокочастотные помехи: основные параметры испытаний
на помехоустойчивость для различных частей системы
в соответствии с применимостью, определенной в таблице 9
Испытание | Электромагнитное явление | Форма кривой напряжения/тока | Уровень жесткости | Значение испытательной величины (напряжение общего вида) | |
Перегорание предохранителей в низковольтных сетях питания |  | - | 1,3 Uном Напряжение дифференциального вида <*> | ||
Импульсы напряжения 100/1300 мкс | |||||
Переключение в силовых сетях; повреждения в силовых сетях; удары молний (прямые или непрямые) |  IEC 61000-4-5 | 1 | 0,5 кВ | ||
Импульсы напряжения (волны) 1,2/50 - 8/20 мкс | 2 | 1,0 кВ; | |||
3 | 2,0 кВ; | ||||
4 | 4,0 кВ; (пиковое значение) | ||||
Переключение (включение) небольшой индуктивной нагрузки (дребезг контактов реле); переключение высоковольтной коммутационной аппаратуры (в частности, элегазового или вакуумного типа) |  IEC 61000-4-4 | 1 | 0,5 кВ | ||
Наносекундные импульсные помехи | 2 | 1,0 кВ | |||
3 | 2,0 кВ | ||||
4 | 4,0 кВ (пиковое значение) | ||||
Явление переключения; непрямой эффект влияния грозового разряда |  IEC 61000-4-1 | 1 | 0,5 кВ | ||

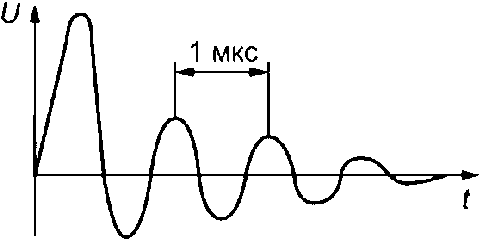

Затухающие синусоидальные колебания | 2 | 1,0 кВ | |||
3 | 2,0 кВ | ||||
4 | 4,0 кВ (пиковое значение) | ||||
Переключения в сетях среднего и высокого напряжений; аварии в сетях среднего/высокого напряжения |  IEC 61000-4-1 | 1 | 0,5 кВ | ||
Волны с затухающими колебаниями | 2 | 1,0 кВ | |||
3 - 4 | 2,5 кВ (пиковое значение) | ||||
Разряд молнии |  IEC 61000-4-5 | 1 - 2 | 1 кВ | ||
Импульсы напряжения (волны) 10/700 мкс | 3 - 4 | 2 кВ (пиковое значение) | |||
Уровни жесткости применяют: 1-й - для оборудования, установленного в хорошо защищенных условиях: компьютеры и оборудование центрального пункта управления (ЦПУ), районного (регионального) пункта управления (РПУ) и ПУ, расположенные вдали от промышленных и электроэнергетических объектов; 2-й - для оборудования, установленного в нормально защищенных условиях: оборудование ПУ, расположенное на промышленных или энергетических объектах; 3-й - для оборудования, установленного в условиях без специальной защиты: оборудование КП или удаленных терминалов, расположенное в жилых или промышленных зонах; 4-й - для оборудования для окружающих условий с большими помехами: оборудование КП и удаленных терминалов, расположенное в непосредственной близости от воздушной, элегазовой или вакуумной коммутационной аппаратуры высокого и среднего напряжений, кабелей, непосредственно соединенных с высоковольтным оборудованием, длинных разветвленных линий связи. Примечание - Для установок, где применяют специальные методы, ограничивающие помехи (например, экранирующая клетка Фарадея, экранированные кабели, фильтрация, подавление помех, обусловленных переходными процессами, и т.п.), могут быть использованы другие уровни жесткости. | |||||
Таблица 13
Электростатический разряд: основные параметры испытаний
на помехоустойчивость различных частей системы
в соответствии с применимостью, определенной в таблице 9
Испытание | Электромагнитное явление | Форма кривой напряжение/ток | Уровень жесткости | Значение испытательной величины (контактный разряд) | |
Электростатический разряд между оператором и устройством или между двумя соседними объектами |  tr - время нарастания фронта разряда IEC 61000-4-2 | 1 | 2 кВ | ||
2 | 4 кВ | ||||
Электростатический разряд | |||||
3 | 6 кВ | ||||
4 | 8 кВ | ||||
Уровни жесткости применяют: 1-й - для оборудования и систем на ПУ, установленных в специальных комнатах (помещениях) с контролем влажности и антистатическим покрытием; 2-й - для оборудования и систем на ПУ или КП, установленных в специальных помещениях с антистатическим покрытием; 3-й - для оборудования и систем на ПУ или КП в специальных помещениях с контролем влажности; 4-й - для устройств ПУ и КП, установленных на неконтролируемой территории. Примечания 1 В установках, где применимы специальные методы, ограничивающие помехи (например, антистатические коврики, антистатическое покрытие столов, манжеты (браслеты) и т.п.), могут быть использованы другие уровни жесткости. 2 Чтобы исключить повреждения из-за высокого напряжения электростатических помех при транспортировании, установке и обслуживании, принимают специальные меры предосторожности. | |||||
Таблица 14
Магнитные поля: основные параметры испытаний
на помехоустойчивость различных частей системы
в соответствии с применимостью, определенной в таблице 9
Испытание | Электромагнитное явление | Форма кривой напряжения/тока | Уровень жесткости | Значение испытательной величины, А/м | |
Короткие замыкания в линиях электропередачи и цепях, заземляющих проводах и т.п., рабочий ток в цепях питания или схемах; утечки в аппаратуре (трансформаторы, двигатели, реакторы и т.п.) | Длительная синусоидальная волна/короткая синусоидальная волна (1 - 3 с) IEC 61000-4-8 | 1 | 3/- | ||
Магнитное поле промышленной частоты | 2 | 10/- | |||
3 | 30/300 | ||||
4 | 100/1000 | ||||
Переходные токи из-за коммутации высоковольтных шин разъединителями |  IEC 61000-4-10 | 1 | - | ||
Затухающее колебательное магнитное поле | 2 | - | |||
3 | 30 | ||||
4 | 100 | ||||
Уровни жесткости применяют: 1-й - для оборудования, установленного в хорошо защищенных условиях: компьютеры и оборудование ЦПУ, РПУ и ПУ, расположенные вдали от промышленных или энергетических объектов; 2-й - для оборудования, установленного в защищенных условиях: компьютеры и оборудование ЦПУ, РПУ и ПУ, помещенные на промышленных или энергетических объектах; 3-й - для оборудования, установленного в типовых промышленных условиях: оборудование КП или удаленных терминалов, помещенное на промышленных или энергетических объектах. Этот уровень применим также к удаленным терминалам, расположенным в жилых районах; 4-й - для оборудования для тяжелых промышленных условий или для условий больших помех: оборудование КП или удаленных терминалов, расположенное в непосредственной близости от коммутационной аппаратуры высокого и среднего напряжений, с воздушной или газовой изоляцией, или других энергетических установок. Примечание - Для установок, где применимы специальные методы, ограничивающие помехи (например, экранирующая клетка Фарадея), могут быть использованы другие уровни жесткости. | |||||
Таблица 15
испытаний на помехоустойчивость для различных частей систем
в соответствии с применимостью, определенной в таблице 9
Испытание | Электромагнитное явление | Форма кривой напряжения | Уровень жесткости | Значение испытательной величины, В/м | |
Электромагнитные поля, генерируемые портативными приемопередающими радиостанциями или другими устройствами | Незатухающие колебания в диапазоне частот 80 - 1000 МГц IEC 61000-4-3 | 1 | 1 | ||
Радиочастотное электромагнитное поле | 2 | 3 | |||
3 | 10 | ||||
4 | 30 | ||||
Для низких частот см. IEC 61000-4-6. Уровни жесткости предназначены: 1-й - для оборудования, установленного в условиях среды со слабым полем излучения: компьютеры и оборудование ЦПУ, региональных ПУ или районных ПУ, расположенные вдали от промышленных или энергетических установок и радиотелевизионных передатчиков; использование портативных радиостанций в непосредственной близости должно быть ограничено; 2-й - для оборудования, установленного в условиях среды с сильным полем излучения: оборудование КП и удаленных терминалов, расположенное в жилых и промышленных районах или на энергетических объектах; 3-й - для оборудования, установленного в условиях среды с сильным полем излучения: оборудование КП и удаленных терминалов, расположенное в жилых и промышленных районах или на энергетических объектах; 4-й - для оборудования, установленного в условиях среды с очень сильным полем излучения: оборудование КП и удаленных терминалов, расположенное в жилых или промышленных районах или на энергетических объектах в непосредственной близости от источников электромагнитных полей. | |||||
Примечание - Для установок, где применимы специальные методы, ограничивающие помехи (например, клетка Фарадея, ограничение использования портативных приемопередатчиков и т.п.), могут быть использованы другие уровни жесткости. | |||||
В таблице 16 показано применение обобщенных критериев качества функционирования к системам, рассматриваемым в настоящем стандарте, принимая во внимание важность различных функций, связанных с системой, и вид помехи.
Использование других или более подробных критериев качества функционирования может быть оговорено между изготовителем и потребителем.
Таблица 16
на помехоустойчивость
Функция | Критерий качества функционирования | Допустимая неисправность | |
Команда и сигналы | B | Короткая задержка исполнения команды | |
Измерения | B | Временные самоустраняющиеся отклонения | |
Счетчики | A | Нет влияния | |
Передача данных | B | Временные потери | |
Защита информации и хранения данных | A | Нет влияния | |
Обработка | онлайновая | A | Нет влияния |
офлайновая | C | Остановка и восстановление | |
Управление | B | Временные потери | |
Интерфейс "человек - машина" | C | Остановка и восстановление | |
Самодиагностика | B | Временные потери | |
A - нет повреждений: нормальные характеристики заданных пределов; B - небольшое повреждение: временное ухудшение или потеря функционирования или свойств с самовосстановлением; C - критическое повреждение: временное ухудшение или потеря функционирования, требующее вмешательство оператора для восстановления системы; Д - повреждения: ухудшение или невосстанавливаемые потери работоспособности из-за повреждения оборудования (или его частей), программ или потери данных. | |||
Примечание - Таблица распространяется на помехи от переходных процессов; для непрерывных (длительных) помех всегда используется критерий О (отсутствие влияния). | |||
В таблице 17 приведены уровни помехоэмиссии как кондуктивной, так и излучаемой.
Таблица 17
частей систем в соответствии с таблицей 10
Испытание | Диапазон частот и допустимые пределы | Класс |
Гармонические составляющие тока - по IEC 61000-3-2 | До 40-й гармоники | A = B |
Колебания напряжения - по IEC 61000-3-2 | Колебания напряжения и мигание (фликер) | A = B |
Низкочастотные напряжения помех в телефонном канале | Псофометрические измерения 3 мВ (0 - 4 кГц) | A = B |
Напряжения помех от переходных процессов | Измерения во временной области: 500 мВпп <*> | A B |
Напряжение радиочастотных помех - по CISPR 22 |  | A B |
Токи радиочастотных помех - по CISPR 22 |  | A B |
Радиочастотные помехи - по CISPR 22 |  A - предельное расстояние измерения - 30 м; B - предельное расстояние измерения - 10 м | A B |
мВпп - напряжение двойного размаха от пика до пика. Классы означают: класс A - оборудование ПУ, КП и удаленных терминалов, расположенное на промышленных и энергетических объектах; класс B - оборудование ПУ, КП и удаленных терминалов, расположенное в других местах, отличных от указанных для класса A. | ||
В стадии рассмотрения.
Устройство может быть подвержено воздействиям напряжения промышленной частоты 50 или 60 Гц высокого уровня и импульсным перенапряжениям, приходящим от различных входов/выходов (портов).
Минимальные требования к изоляции устройства при испытании напряжением промышленной частоты и импульсным перенапряжением установлены в IEC 60060 и IEC 60664-1 и определены в таблице 18.
Таблица 18
Класс | Выдерживаемые напряжения промышленной частоты (среднее квадратическое значение), кВ (продолжительность воздействия 60 с) | Напряжение импульса 1,2/50 мкс, кВ (пиковое значение) |
VW1 | 0,5 | 1 |
VW2 | 1,0 | 2 |
VW3 | 2,5 | 5 |
VWx (специальный) | - | - |
Примечания 1 Классы VW1 и VW2 рекомендуются для аппаратуры с питанием от источника напряжения постоянного тока ниже 60 В. Классы VW2 и VW3 пригодны для напряжения питания до 250 В. 2 Значения величин относятся к нормальным атмосферным условиям, для других условий испытаний используются надлежащие корректирующие коэффициенты. 3 Для входов, защищенных конденсаторами, включенными на землю, испытание на промышленной частоте можно заменить испытанием напряжением постоянного тока, равным пиковому значению заданного напряжения переменного тока. | ||
Напряжение для испытаний подают на вход цепи питания, линий связи и изолированные вторичные цепи; все входы, которые не испытывают, должны быть заземлены.
Цепи, для которых испытания не проводят, устанавливает изготовитель.
(справочное)
МЕЖГОСУДАРСТВЕННЫМ СТАНДАРТАМ
Таблица ДА.1
Обозначение ссылочного международного стандарта | Степень соответствия | Обозначение и наименование соответствующего межгосударственного стандарта |
IEC 60038:2009 | IDT | ГОСТ 29322-2014 "Напряжения стандартные" |
IEC 60050-161:1990 | IDT | ГОСТ 30372-2017 "Совместимость технических средств электромагнитная. Термины и определения" |
IEC 60664-1:2007 | IDT | ГОСТ Р МЭК 60664.1-2012 "Координация изоляции для оборудования в низковольтных системах. Часть 1. Принципы, требования и испытания" |
IEC 61000-3-2:2009 | MOD | ГОСТ 30804.3.2-2013 "Совместимость технических средств электромагнитная. Эмиссия гармонических составляющих тока техническими средствами с потребляемым током не более 16 А (в одной фазе). Нормы и методы испытаний" |
IEC 61000-3-3:2013 | IDT | ГОСТ IEC 61000-3-3-2015 "Электромагнитная совместимость (ЭМС). Часть 3-3. Нормы. Ограничение изменений напряжения, колебаний напряжения и фликера в общественных низковольтных системах электроснабжения для оборудования с номинальным током не более 16 А (в одной фазе), подключаемого к сети электропитания без особых условий" |
IEC 61000-4-1:2006 | MOD | ГОСТ Р 51317.4.1-2000 "Совместимость технических средств электромагнитная. Испытания на помехоустойчивость. Виды испытаний" |
IEC 61000-4-2:2008 | MOD | ГОСТ 30804.4.2-2013 "Совместимость технических средств электромагнитная. Устойчивость к электростатическим разрядам. Требования и методы испытаний" |
IEC 61000-4-3:2010 | IDT | ГОСТ IEC 61000-4-3-2016 "Электромагнитная совместимость (ЭМС). Часть 4-3. Методы испытаний и измерений. Испытание на устойчивость к излучаемому радиочастотному электромагнитному полю" |
IEC 61000-4-4:2012 | IDT | ГОСТ IEC 61000-4-4-2016 "Электромагнитная совместимость (ЭМС). Часть 4-4. Методы испытаний и измерений. Испытание на устойчивость к электрическим быстрым переходным процессам (пачкам)" |
IEC 61000-4-5:2005 | IDT | ГОСТ IEC 61000-4-5-2017 "Электромагнитная совместимость (ЭМС). Часть 4-5. Методы испытаний и измерений. Испытание на устойчивость к выбросу напряжения" |
IEC 61000-4-6:2008 | MOD | ГОСТ Р 51317.4.6-99 "Совместимость технических средств электромагнитная. Устойчивость к кондуктивным помехам, наведенным радиочастотными электромагнитными полями. Требования и методы испытаний" |
IEC 61000-4-8:2009 | IDT | ГОСТ IEC 61000-4-8-2013 "Электромагнитная совместимость. Часть 4-8. Методы испытаний и измерений. Испытания на устойчивость к магнитному полю промышленной частоты" |
IEC 61000-4-9:2001 | IDT | ГОСТ IEC 61000-4-9-2013 "Электромагнитная совместимость. Часть 4-9. Методы испытаний и измерений. Испытания на устойчивость к импульсному магнитному полю" |
IEC 61000-4-10:2001 | IDT | ГОСТ IEC 61000-4-10-2014 "Электромагнитная совместимость. Часть 4-10. Методы испытаний и измерений. Испытания на устойчивость к колебательному затухающему магнитному полю" |
IEC 61000-4-11:2004 | IDT | ГОСТ 30804.4.11-2013 "Совместимость технических средств электромагнитная. Устойчивость к провалам, кратковременным прерываниям и изменениям напряжения электропитания. Требования и методы испытаний" |
CISPR 22:2008 | MOD | ГОСТ 30805.22-2013 "Совместимость технических средств электромагнитная. Оборудование информационных технологий. Радиопомехи индустриальные. Нормы и методы измерений" |
ITU-T P.53:1997 | - | <*> |
<*> Соответствующий межгосударственный стандарт отсутствует. До его принятия рекомендуется использовать перевод на русский язык данного международного стандарта. Примечание - В настоящей таблице использованы следующие условные обозначения степени соответствия стандартов: - IDT - идентичные стандарты; - MOD - модифицированные стандарты. | ||
УДК 621.398:621.317.4(083.74)(476) | IDT | |
Ключевые слова: устройства телемеханики, условия эксплуатации, источники питания, электромагнитная совместимость, контроль над распределенными процессами, управление распределенными процессами, оптимальные характеристики, условия окружающей среды | ||
