1. Разработан и внесен Государственным проектным институтом ЛЕНПРОЕКТСТАЛЬКОНСТРУКЦИЯ Госстроя СССР, Министерством монтажных и специальных строительных работ СССР.

Исполнители: С.М. Кузьменко (руководитель темы), А.И. Турецкий, К.С. Калиновский, Д.Л. Никитин, Г.В. Тесленко, Л.И. Гладштейн, В.П. Поддубный.

2. Утвержден и введен в действие Постановлением Государственного строительного комитета СССР от 31.12.1987 N 322.

3. Введен впервые

4. Ссылочные нормативно-технические документы

Настоящий стандарт распространяется на стальные сварные стропильные фермы из гнутосварных профилей прямоугольного сечения (типа "Молодечно") с уклоном верхнего пояса 1,5% (далее - фермы), предназначенные для отапливаемых зданий пролетами 18, 24 и 30 м, с рулонной или мастичной кровлей по стальным профилированным листам; с неагрессивными или слабоагрессивными средами; возводимые в любых климатических районах по ГОСТ 16350-80 и с сейсмичностью до 9 баллов включительно.

Стандарт также распространяется на фермы для зданий с мостовыми кранами групп режимов работы 1К - 6К по ГОСТ 25546-82 и подвесными кранами грузоподъемностью до 5 т.

На фермах допускается располагать зенитные фонари, крышные вентиляторы, а в межферменном пространстве прокладывать воздуховоды и другие коммуникации.

1.1. Фермы должны изготавливаться в соответствии с требованиями ГОСТ 23118-78, СНиП III-18-75 и настоящего стандарта по рабочим чертежам предприятия-изготовителя, утвержденным в установленном порядке по серии 1.460.3-14.

1.2. Основные параметры

1.2.1. Фермы следует применять в беспрогонном покрытии с профилированным настилом высотой 57, 60, 75 и 114 мм по ГОСТ 24045-86 при шаге 4 м, а также с настилом высотой 114 мм при шаге 6 м.

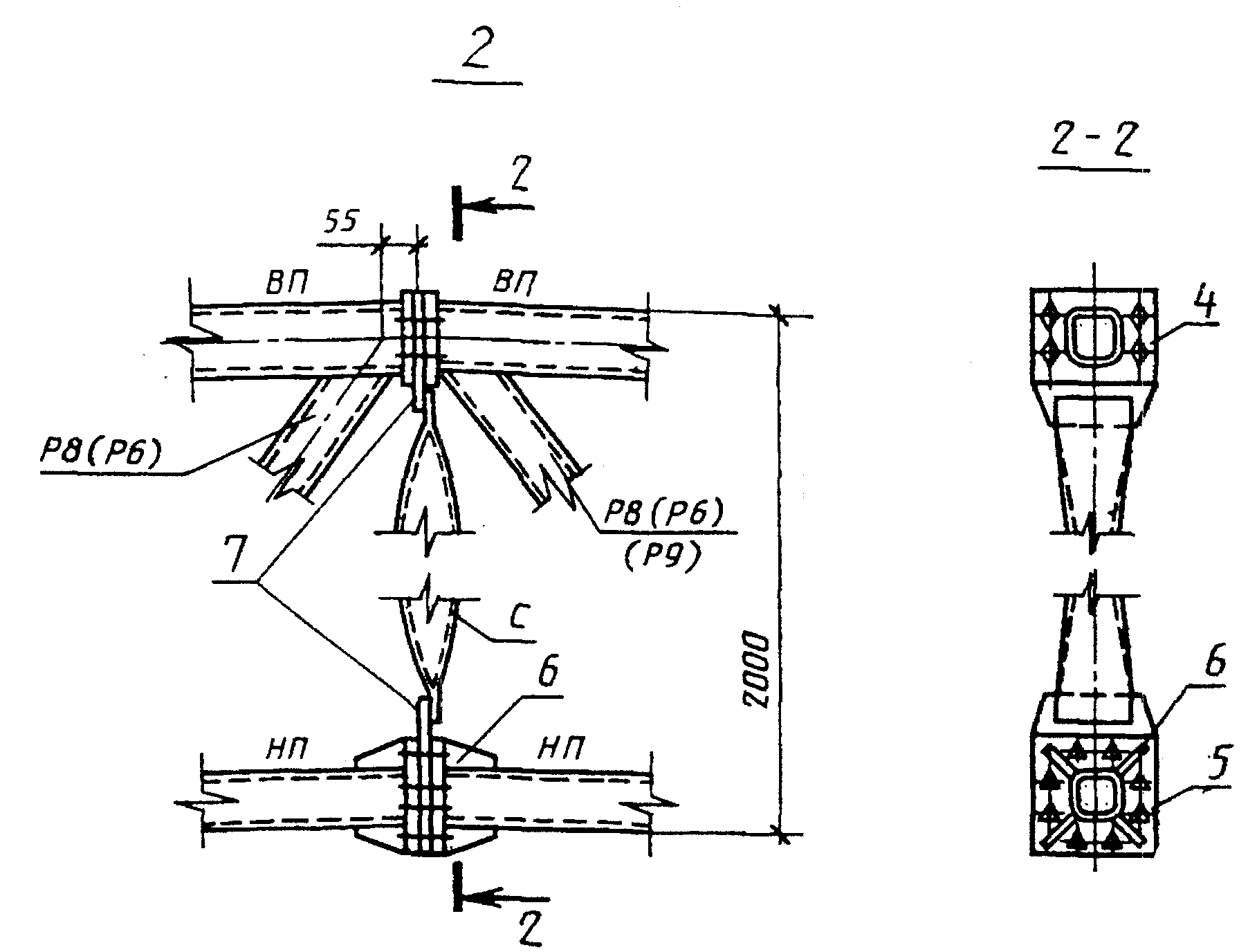

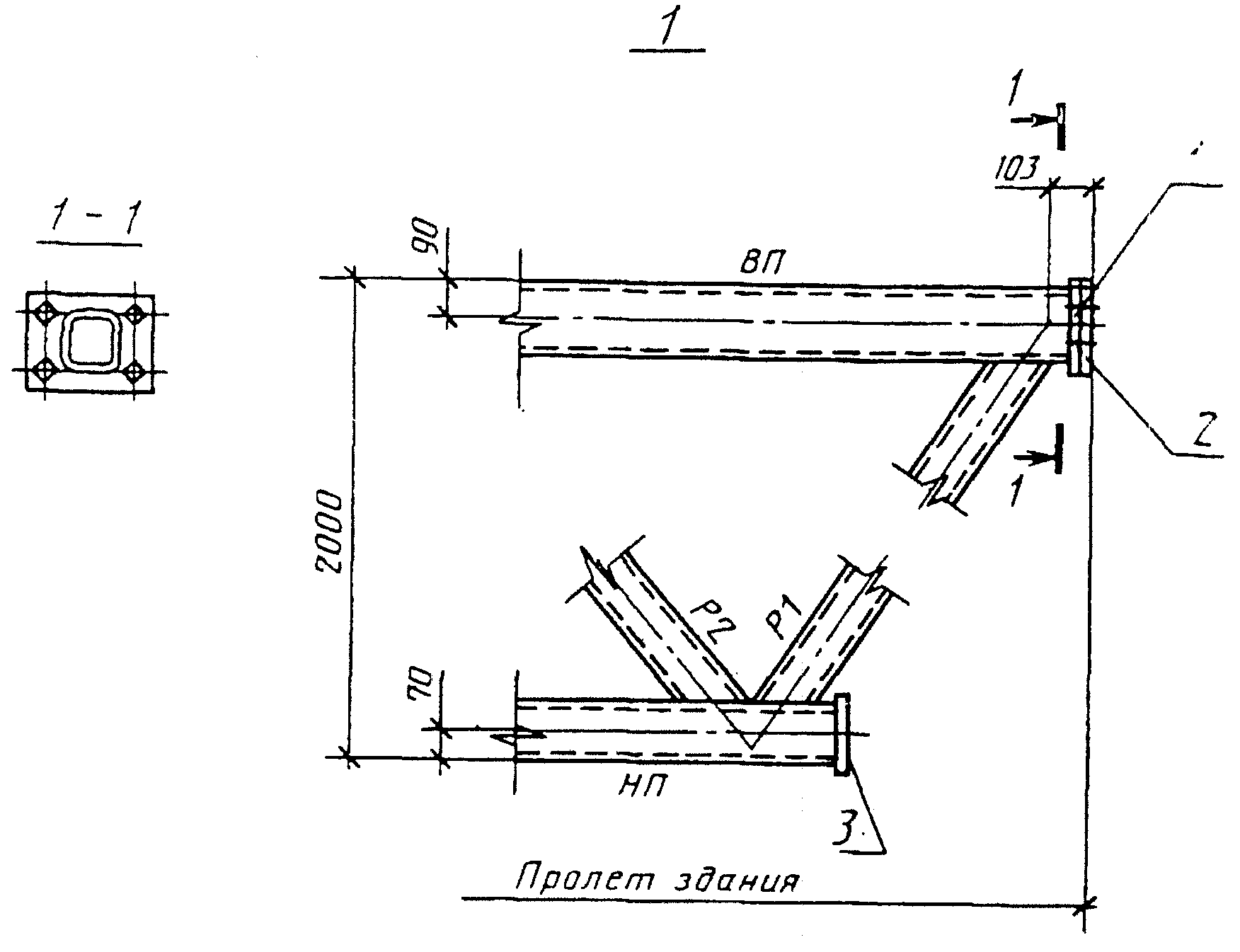

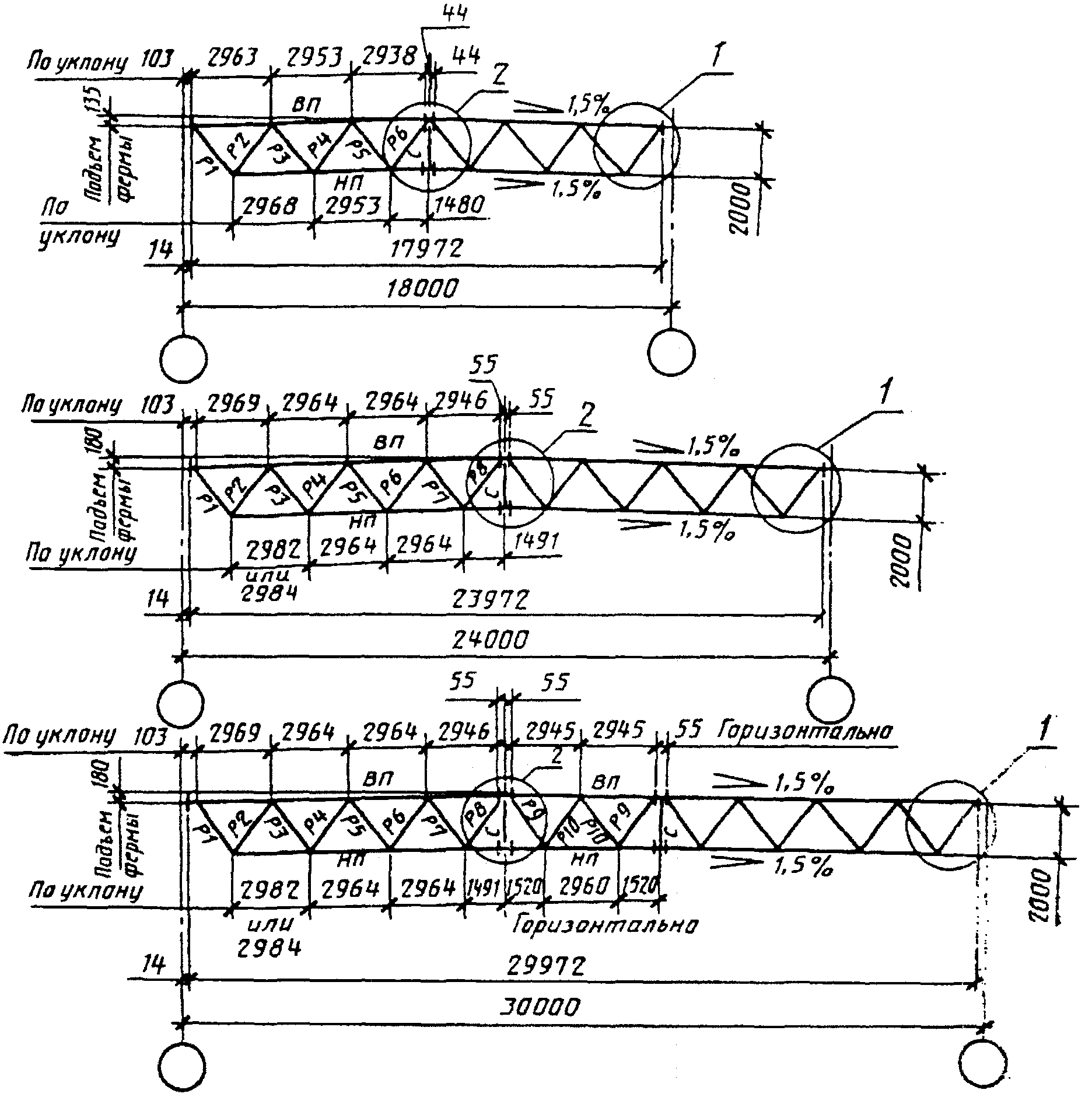

1.2.2. Схемы, основные размеры и узлы ферм должны соответствовать указанным на черт. 1.

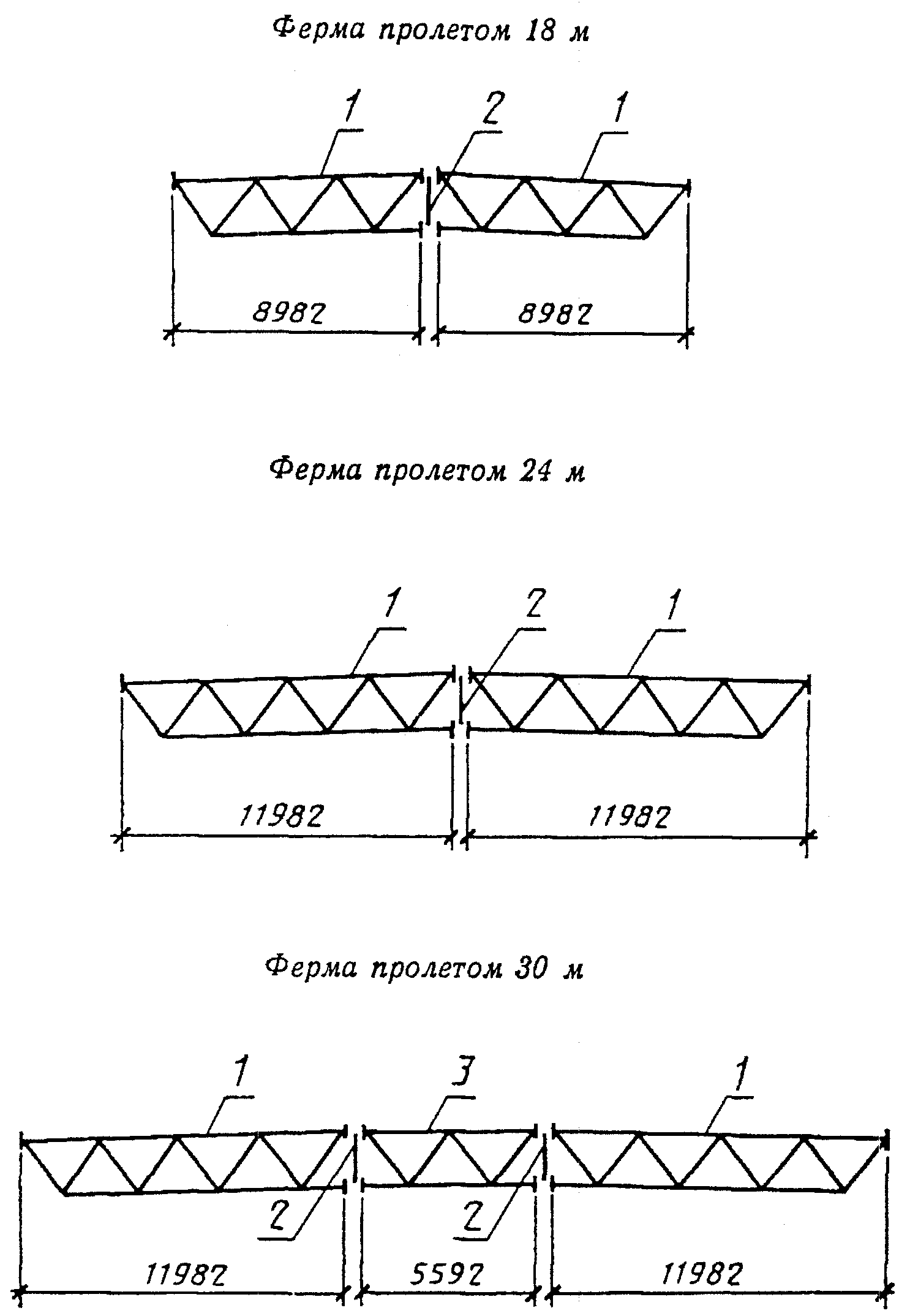

1.2.3. Фермы состоят из отправочных элементов (полуферм, средней части и стоек), соответствующих указанным на черт. 2.

1.2.4. Условное обозначение отправочных элементов ферм устанавливают по ГОСТ 26047-83.

Пример условного обозначения фермы заказа N 120, по чертежу N 8 и отправочным элементам марки Л8 (в чертежах предприятия-изготовителя):

120-8-Л8

1.2.5. Условное обозначение ферм в чертежах металлических конструкций (КМ) и номенклатура ферм приведены в Приложениях 1 и 2.

1.3. Характеристики

1.3.1. Марки сталей элементов и деталей ферм следует принимать по табл. 1.

-------------------------------

<*> Допускается применять при отсутствии стали 09Г2С-12.

<**> Сталь заказывают с условием проверки изготовителем отсутствия расслоений при отсутствии стали 14Г2АФ по ТУ 14-105-465-82.

Примечание. t - номинальная толщина стенок гнутосварных профилей.

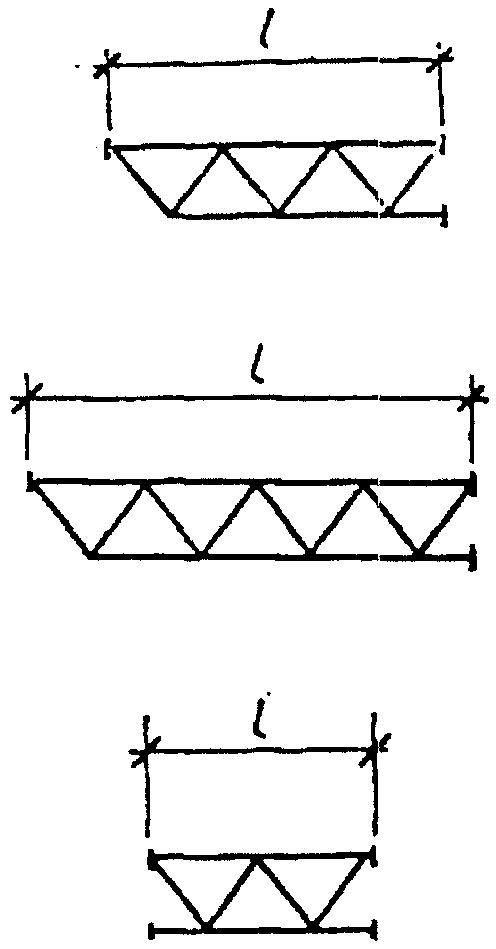

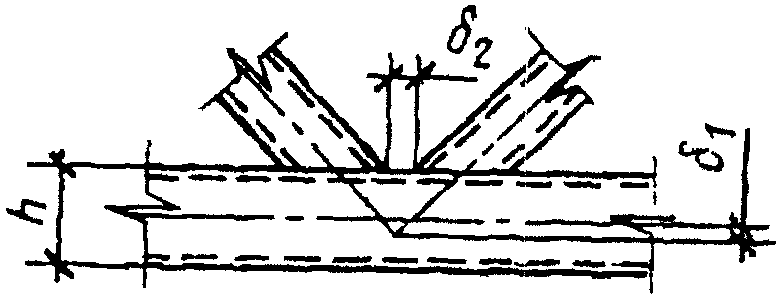

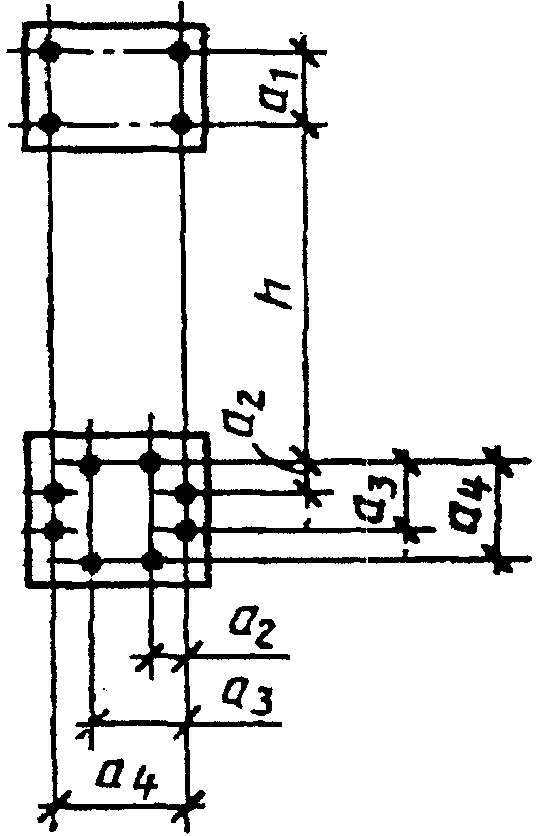

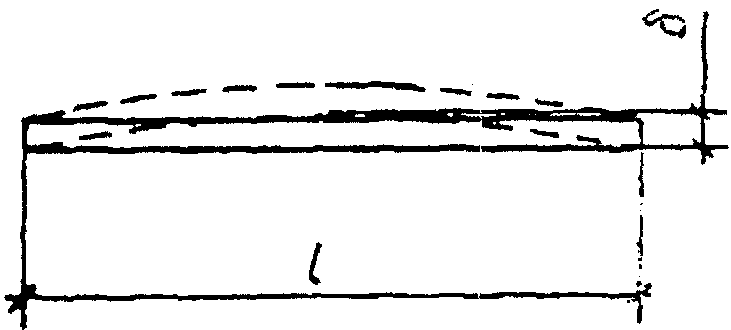

1.3.2. Предельные отклонения геометрических размеров ферм и их деталей от номинальных, предельные отклонения формы и расположения поверхностей деталей ферм от проектных приведены в табл. 2.

1.3.3. Элементы и детали ферм не должны иметь трещин, в том числе в местах сварки.

1.3.4. Шероховатость механически обработанной торцевой поверхности опорного ребра должна быть R <= 12,5 мкм по ГОСТ 2789-73.

1.3.5. Сталь, применяемая для фланцев нижнего пояса ферм, не должна иметь внутренних расслоев, грубых шлаковых включений.

1.3.6. Сварные заводские соединения элементов ферм следует выполнять механизированной сваркой в среде углекислого газа или в смеси его с аргоном по ГОСТ 14771-76.

Сварочная проволока - марки ПП-АН-8 по ГОСТ 2246-70 или по ГОСТ 26271-84.

1.3.7. Предел огнестойкости ферм равен 0,25 ч по СниП 2.01.02-85.

1.3.8. Для крепления ферм к колоннам и подстропильным конструкциям, а также для соединения фланцев верхнего пояса следует применять: болты по ГОСТ 7798-70 класса прочности 5,8 по ГОСТ 1759-70 с дополнительным испытанием на разрыв, а также с клеймением, маркировкой и покрытием; гайки по ГОСТ 5915-70 класса прочности 4 по ГОСТ 1759-70; шайбы по ГОСТ 6402-70. Для соединения фланцев нижних поясов ферм следует применять высокопрочные болты М24-8g х 120.110 по ГОСТ 22353-77 для климатических районов , и др. по ГОСТ 16350-80 с гайками по ГОСТ 22354-77 из стали марки 35 по ГОСТ 1050-74 и ГОСТ 10702-78; М24-8g х 120.110ХЛ1 по ГОСТ 22353-77 для климатических районов , , , по ГОСТ 16350-80 с гайками по ГОСТ 22354-77 из стали марки 40Х по ГОСТ 4543-71, а также шайбы по ГОСТ 22355-77 из стали марки ВСт5пс2 по ГОСТ 380-71. Технические требования к болтам, гайкам и шайбам - по ГОСТ 22356-77.

1.3.9. Отправочные элементы ферм должны быть защищены от коррозии в соответствии с требованиями СНиП 2.03.11-85. Марку антикоррозионного покрытия указывают в документе о качестве.

1.3.10. По требованию потребителя допускается производить на предприятии-изготовителе только грунтование ферм в один слой. Марку грунтовки указывают в документе о качестве.

1.4. Комплектность

В состав комплекта должны входить:

отправочные элементы ферм;

дополнительные монтажные прокладки толщиной 4, 6 и 8 мм в количестве, равном соответственно 50, 30 и 20% общего числа опорных узлов ферм;

болты, гайки и шайбы для соединения фланцев и крепления ферм;

техническая документация в соответствии с требованиями ГОСТ 23118-78, направляемая с первой партией заказа.

1.5. Маркировка

Маркировку отправочных элементов ферм по п. 1.2.4 следует наносить несмываемой краской по ГОСТ 14192-77 на первом раскосе и на внешней плоскости нижнего пояса для полуферм и средней части ферм, а также на фасонке стойки.

1.6. Упаковка

1.6.1. Полуфермы и средние части ферм следует соединять в пакеты при помощи кондукторов, изготовленных по рабочим чертежам предприятия-изготовителя, утвержденным в установленном порядке.

Стойки, прокладки следует увязывать в связки проволокой по ГОСТ 3282-74. Увязку проволокой проводят не менее чем в 2 - 3 оборота с плотной укруткой концов.

Масса пакетов и связок должна быть не более 20 т, если иная масса не оговорена в заказе.

Пакеты и связки должны иметь маркировку, содержащую данные об упакованных отправочных элементах ферм (номер партии, пакета, условное обозначение марок элементов в соответствии с п. 1.2.4 с указанием обозначения настоящего стандарта, число элементов, массу).

1.6.2. Кондукторы пакетов и увязка связок должны обеспечивать надежное положение отправочных элементов конструкций, исключающее их повреждение и перемещение внутри пакета и обеспечивать безопасность при погрузочно-разгрузочных работах и транспортировании.

1.6.3. Болты, гайки и шайбы должны быть упакованы в деревянные ящики по ГОСТ 2991-85, предварительно выложенные упаковочной бумагой по ГОСТ 515-77. Консервацию и укладку крепежных изделий в ящики производят в соответствии с требованиями ГОСТ 18160-72. Масса брутто ящиков не должна превышать 50 кг. Ящики должны быть обтянуты проволокой по ГОСТ 3282-74. Допускается поставка болтов, гаек и шайб в упаковке предприятия-изготовителя этих изделий.

Все ящики должны иметь маркировку, содержащую данные об упакованных изделиях (номер заказа, марки изделий, массу).

1.6.4. Содержание, оформление и расположение транспортной маркировки на упаковке должны соответствовать требованиям ГОСТ 14192-77. На пакетах, связках и ящиках должен быть нанесен манипуляционный знак "Место строповки" по ГОСТ 14192-77.

2.1. Фермы изготавливают партиями. Объем партии может быть частью заказа и определяется потребителем.

2.2. Партия должна содержать все необходимые отправочные элементы ферм, прокладки, болты, гайки, шайбы, позволяющие проводить сборку и монтаж определенного числа ферм.

2.3. Отправочные элементы ферм должны быть приняты техническим контролем предприятия-изготовителя поштучно.

2.4. Контроль качества отправочных элементов по пп. 1.3.2 - 1.3.4 и подготовки поверхности под защитные покрытия должен производиться до грунтования ферм.

2.5. Контроль геометрических размеров деталей ферм (в том числе размеров сечений гнутосварных профилей) должен производиться до их сборки и изготовления ферм, для чего проверяют каждую 50-ю ферму.

2.6. Отправочные элементы ферм, входящие в комплект каждой 50-й фермы, а также каждой первой фермы, изготовленной в новых или отремонтированных кондукторах, должны подвергаться контрольной сборке. При этом дополнительно контролируют показатели по п. 5.3 (пп. 1, 3 - 5 табл. 3).

2.7. Потребитель имеет право производить приемку ферм, применяя при этом правила приемки и методы контроля, установленные настоящим стандартом.

3.1. Качество стали (пп. 1.3.1, 1.3.5), сварочных и лакокрасочных материалов, болтов, гаек и шайб (пп. 1.3.6, 1.3.8, 1.3.9) должно быть удостоверено сертификатами предприятий-поставщиков или данными лаборатории предприятия-изготовителя ферм.

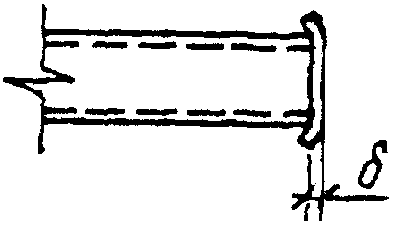

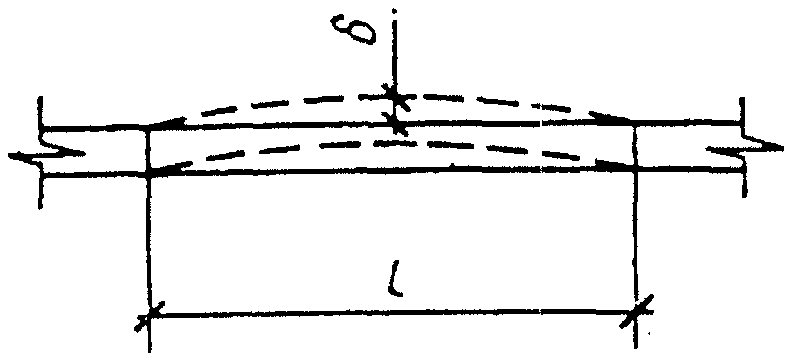

3.2. Геометрические размеры и отклонения (п. 1.3.2) контролируют рулеткой 2-го класса по ГОСТ 7502-80; прямолинейность и плоскостность элементов фермы, подъем фермы - путем измерения от натянутой вдоль элемента проволочной струны металлической линейкой по ГОСТ 427-75 или угольником по ГОСТ 3749-77; перпендикулярность торца опорного ребра к вертикальной оси фермы, отклонение плоскости верхнего (нижнего) фланцев от вертикали, грибовидность фланцев, перпендикулярность верхнего и нижнего фланцев к продольной оси фермы - щупом по ГОСТ 882-75; все остальные отклонения - линейкой по ГОСТ 427-75, угольником по ГОСТ 3749-77 и штангенциркулем по ГОСТ 166-80.

3.3. Элементы и детали ферм и околошовной зоны на наличие трещин (п. 1.3.3) контролируют визуально без применения увеличительных приборов.

3.4. Шероховатость поверхности опорных ребер (п. 1.3.4) следует проверять методом сравнения их с образцами шероховатости по ГОСТ 9378-75.

3.5. Качество листовой стали фланцев нижнего пояса ферм на отсутствие несплошностей, расслоений (п. 1.3.5) проверяют по ГОСТ 22727-77.

3.6. Качество сварных швов (п. 1.3.6) следует проверять в соответствии с требованиями СНиП III-18-75.

3.7. Качество подготовки поверхностей деталей ферм для антикоррозионного покрытия и само покрытие (п. 1.3.9) следует проверять в соответствии с требованиями СНиП 3.04.03-85.

4.1. При транспортировании и хранении запакетированные отправочные элементы ферм должны быть поставлены в рабочее (вертикальное) положение и опираться не менее чем на две подкладки, установленные в крайних узлах ферм. Подкладки должны быть длиной больше ширины пакета на менее чем на 200 мм, шириной не менее 100 мм и толщиной не менее: 50 мм при транспортировании и 150 мм при хранении ферм на строительной площадке.

4.2. Условия транспортирования и хранения (за исключением болтов, гаек и шайб) при воздействии климатических факторов должны соответствовать группе Ж1 по ГОСТ 15150-69. Хранение болтов, гаек и шайб - по группе Ж2 ГОСТ 15150-69.

4.3. Элементы ферм, упакованные в соответствии с пп. 1.6.1, 1.6.2, транспортируют всеми видами транспорта в соответствии с правилами перевозки, действующими на данном виде транспорта, и условиями погрузки и крепления грузов, утвержденными Министерством путей сообщения СССР.

5.1. Монтаж ферм должен производиться в соответствии с требованиями настоящего стандарта и СНиП III-18-75.

5.2. При транспортировании, хранении и монтаже отправочных элементов ферм при температуре окружающего воздуха ниже минус 40 °С они должны быть освидетельствованы на выполнение требований п. 1.3.3, о чем должен быть составлен соответствующий акт.

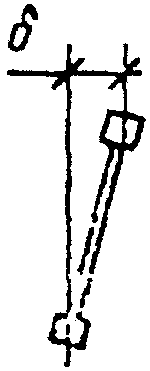

5.3. Предельные отклонения от проектного положения смонтированных конструкций ферм приведены в табл. 3. Методы контроля - по п. 3.2.

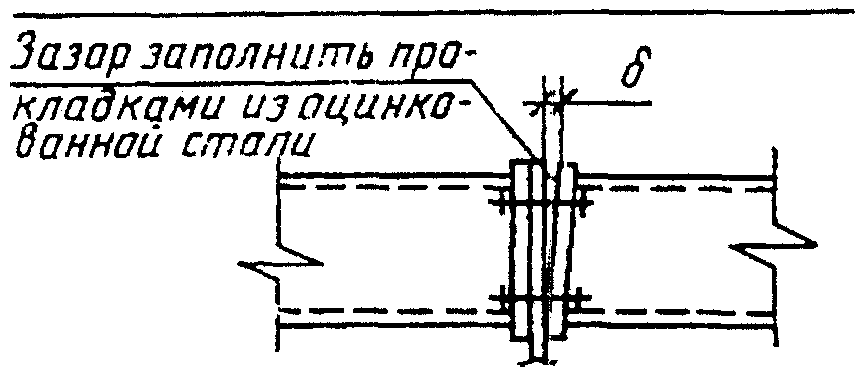

5.4. Зазоры в опорных узлах ферм необходимо заполнять стальными прокладками толщиной 4, 6 и 8 мм, а во фланцевых соединениях ферм - прокладками из оцинкованной стали по ГОСТ 14918-80.

5.5. Натяжение высокопрочных болтов нижнего пояса должно быть не менее 0,15 на болт и не более 23 тс, где - усилие в нижнем поясе фермы. Контроль натяжения - по СНиП III-18-75.

Пример условного обозначения фермы стропильной пролетом 18 м с расчетной нагрузкой 2,4 тс/м:

То же, пролетом 24 м с расчетной нагрузкой 2,9 тс/м:
